HAMPTON BAY KFN1303AX-01/BR User manual

THANK YOU
We appreciate the trust and confidence you have placed in Hampton Bay through the purchase of this interior wall
sconce. We strive to continually create quality products designed to enhance your home. Visit us online to see our
full line of products available for your home improvement needs. Thank you for choosing Hampton Bay!
Item #1000 000 000
Model #KFN1303AX-01/BN
Item #1000 000 000
Model #KFN1303AX-01/BR
USE AND CARE GUIDE
BELVEDERE PARK 3-LIGHT
INTERIOR WALL SCONCE
Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM

2
Table of Contents
Table of Contents ......................................2
Safety Information.....................................2
Warranty .....................................................
2
What is Covered......................................... 2
What is Not Covered................................... 2
Pre-Installation .........................................3
Planning Installation................................... 3
Tools Required........................................... 3
Hardware Included..................................... 3
Package Contents ...................................... 4
Installation ...............................................5
Care and Cleaning .....................................7
Troubleshooting ........................................7
Safety Information
WARNING: Carefully read and understand the
information given in this manual before beginning the
assembly and installation. Failure to do so could lead to
electric shock, fire or other injuries which could be
hazardous or even fatal.
WARNING: Be sure the electricity to the wires you are
working on is shut off. Either remove the fuse or turn the
circuit off.
NOTICE: Changes or modifications not expressly approved by the
party responsible for compliance could void the user’s authority to
operate the equipment.
Warranty
WHAT IS COVERED
The manufacturer warrants this lighting fixture to be free from defects in materials and workmanship for a period of
two (2) years from date of purchase. This warranty applies only to the original consumer and only to products used
in normal use and service. If this product is found to be defective, the manufacturer’s only obligation, and your
exclusive remedy, is the repair or replacement of the product at the manufacturer’s discretion, provided that the
product has not been damaged through misuse, abuse, accident, modifications, alterations, neglect or mishandling.
WHAT IS NOT COVERED
This warranty shall not apply to any product that is found to have been improperly installed, set-up, or used in any
way not in accordance with the instructions supplied with the product. This warranty shall not apply to a failure of
the product as a result of an accident, misuse, abuse, negligence, alteration, or faulty installation, or any other
failure not relating to faulty material or workmanship. This warranty shall not apply to the finish on any portion of the
product, such as surface and/or weathering, as this is considered normal wear and tear.
The manufacturer does not warrant and specifically disclaims any warranty, whether express or implied, of fitness
for a particular purpose, other than the warranty contained herein. The manufacturer specifically disclaims any
liability and shall not be liable for any consequential or incidental loss or damage, including but not limited to any
labor / expense costs involved in the replacement or repair of said product.
Contact the Customer Service Team at 1-855-HD-HAMPTON or visit HAMPTONBAY.COM

3 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Pre-Installation
PLANNING INSTALLATION
Read all instructions before assembly. Before starting installation of this fixture or removal of a previous fixture,
disconnect the power by turning off the circuit breaker or by removing the fuse from the fuse box. To avoid
damaging this product, assemble it on a soft, non-abrasive surface such as carpet or cardboard.
NOTE: Keep your receipt and these instructions for proof of
purchase.

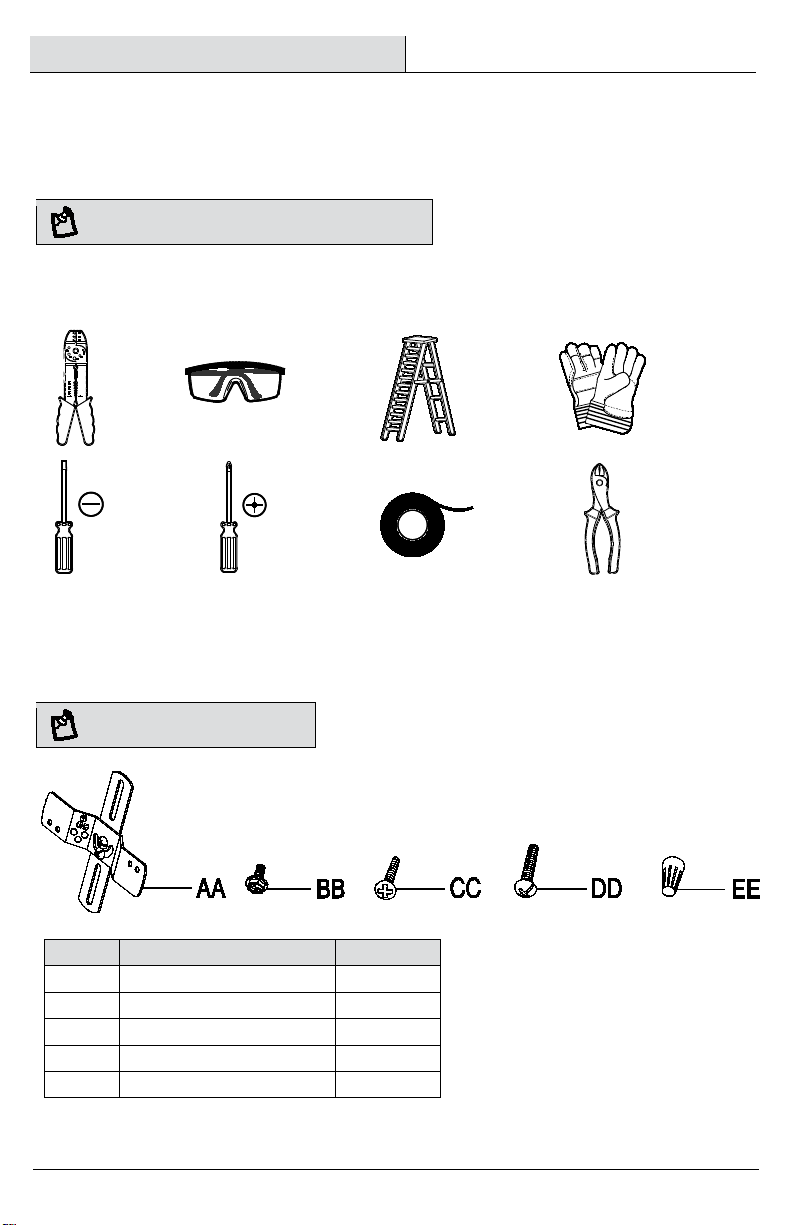

TOOLS REQUIRED
Wire
Strippers Safety Goggles
Ladder Gloves
Flathead
Screwdriver Phillips
Screwdriv
er
Electrical
Tape
Wire
Cutters
HARDWARE INCLUDED
NOTE: Hardware not shown to actual
size.
Part
Description
Quantity
AA
Cross Bar
1
BB
Ground Screw
1
CC
Outlet Box Screw (15 mm long)
2
DD
Mounting Screw (25 mm long)
2
EE
Wire Connector
3

4
Pre-Installation (continued)

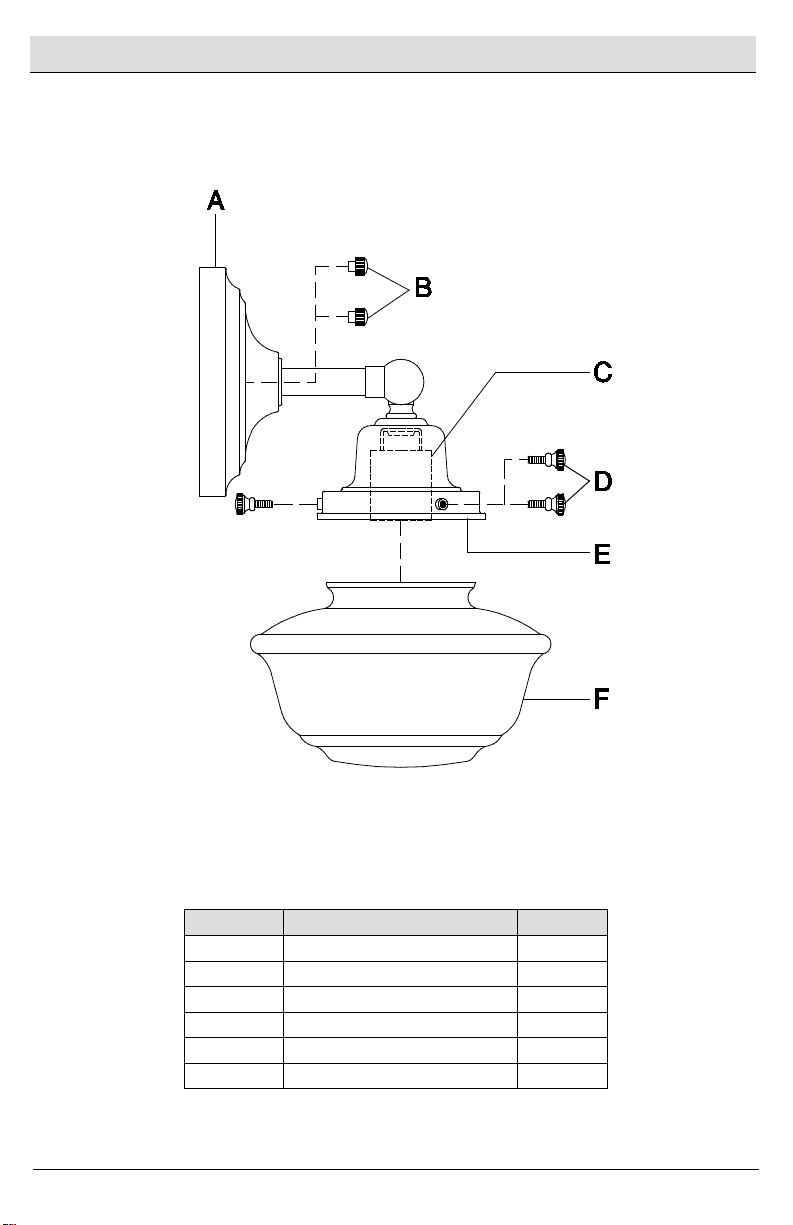

PACKAGE CONTENTS
Part
Description
Quantity
A
Wall Plate
1
B
Lock Nut
2
C
Socket
3
D
Set Screw
9
E
Top Cover
3
F
Globe
3

5 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation

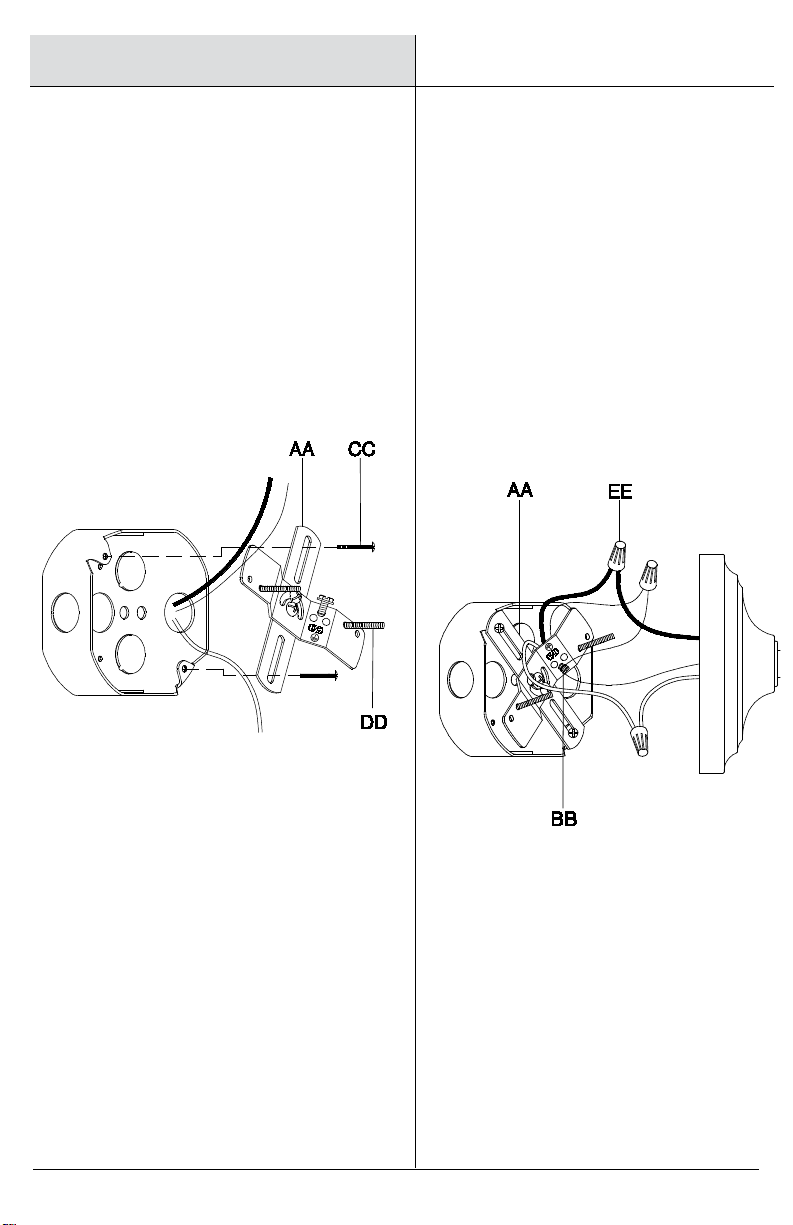

1
Attaching the cross bar to the
outlet box
2
Making the electrical
connections
□Screw the mounting screws (DD) into the inside
holes of the cross bar (AA).
□Place the outlet box screws (CC) through the long
ovals on the cross bar (AA), and screw the outlet box
screws (CC) into the appropriate screw holes on the
outlet box (sold separately).
□Make sure the threads of the mounting screws (DD)
are facing out when the cross bar (AA) is attached to
the outlet box.
□Wrap the middle of the ground wire from the
fixture around the ground screw (BB) on the
cross bar (AA). Use a wire connector (EE) to
connect the end of the ground wire from the
fixture to the ground wire from the outlet box.
□Use a wire connector (EE) to connect the white
wire from the fixture to the white wire (neutral
wire) from the outlet box.
□Use a wire connector (EE) to connect the black
wire from the fixture to the black wire (live
wire) from the outlet box.
□Wrap the three wire connections with electrical
tape for a more secure connection.
□Position the wires back inside the outlet box.

6
Installation (continued)

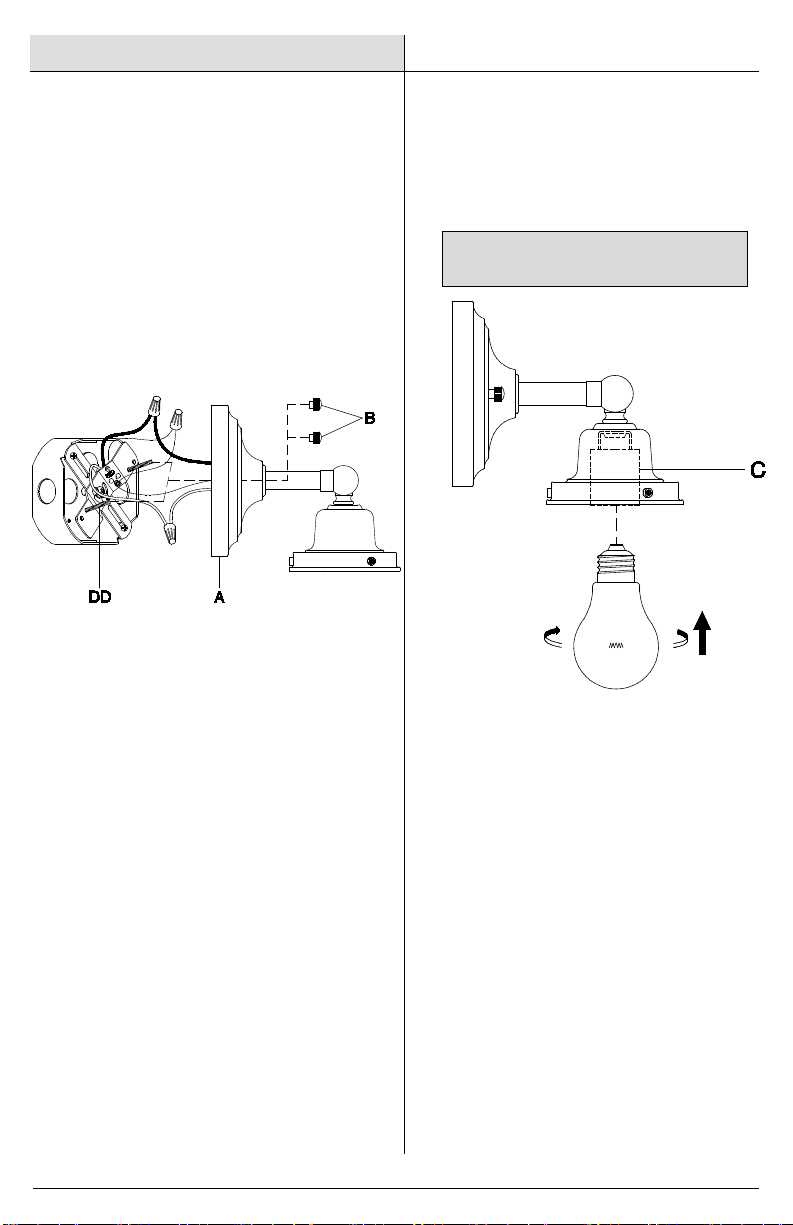

3
Securing the fixture to the wall
4
Installing a light bulb
□Align the mounting screws (DD) to protrude through
the holes on the wall plate (A).
□Screw the lock nuts (B) onto the mounting screws
(DD) to secure the fixture to the wall.
□Screw three 60-watt maximum, medium-base
incandescent bulb (sold separately) into the
socket (C).
NOTE: You can use an LED equivalent
energy-saving bulb that does not exceed
8W (sold separately).

7 HAMPTONBAY.COM
Please contact 1-855-HD-HAMPTON for further assistance.
Installation (continued)

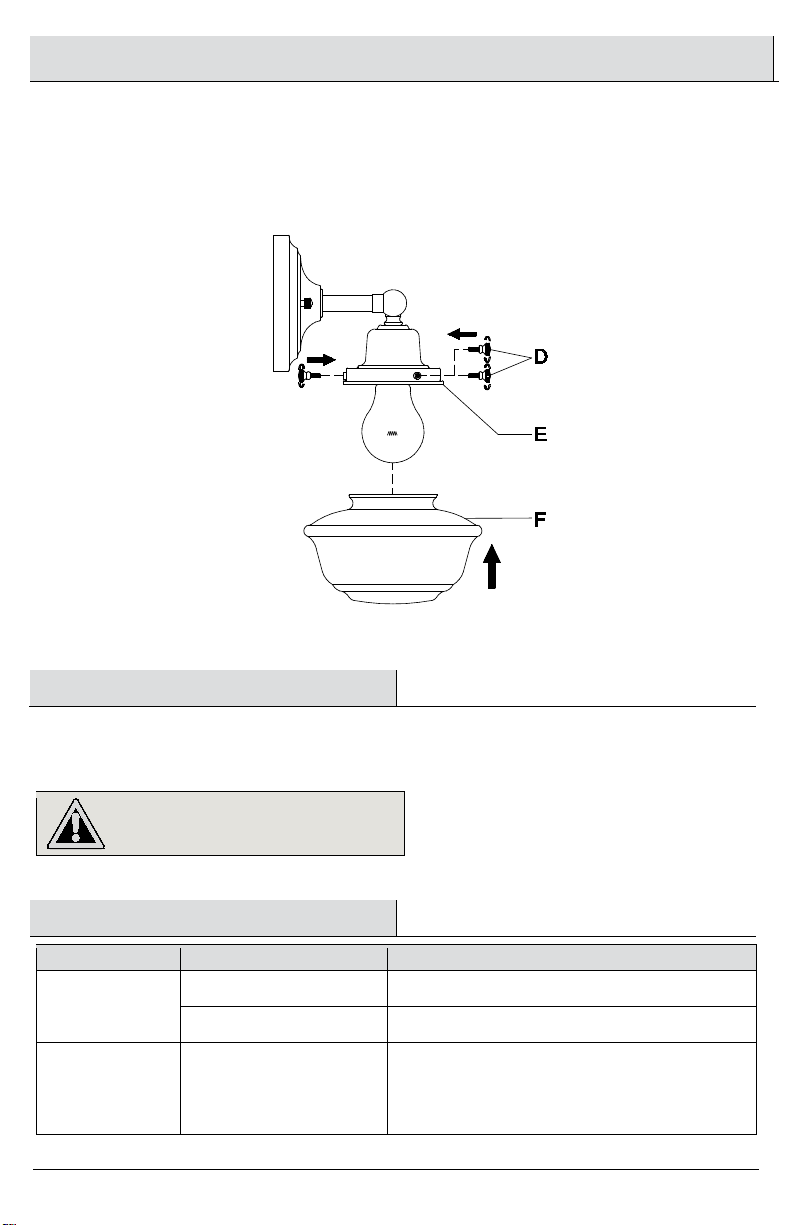

5 Securing the globe
□Place the globe (F) into the top cover (E).
□Screw the set screws (D) into the holes on the top cover (E) to secure the globe (F).
□Repeat the above step for each of the three globes to secure the globes.
Care and Cleaning
□Clean the fixture with a soft, dry cloth.
□Do not use any cleaners with chemicals, solvents or harsh abrasives.
WARNING: Before attempting to clean the fixture,
disconnect the power to the fixture by turning the
breaker off or removing the fuse from the fuse box.
Troubleshooting
Problem
Possible Cause
Solution
The bulb will not
light.
The power is off.
Ensure the power supply is On.
The circuit breaker is off.
Ensure the circuit breaker is in the On position.
The fuse blows or
circuit breaker
trips when the light
is turned on.
The wires are crossed or the
power wire is grounding out.
□
Check the wire connections.
□Contact a qualified electrician or call the
Customer Service Team at 1-855-HD-HAMPTON.

Questions, problems, missing parts? Before returning to the store,
call Hampton Bay Customer Service
8 a.m. - 7 p.m., EST, Monday - Friday, 9 a.m. - 6 p.m., EST, Saturday
1-855-HD-HAMPTON
HAMPTONBAY.COM
Retain this manual for future use.

GRACIAS POR TU COMPRA.
Agradecemos la confianza que ha tenido en Hampton Bay a traves de de la compra de este esconce de pared interior.
Nos esforzamos para continuamente crear productos de calidad diseñados para mejorar tu hogar. Visítanos por
Internet para ver nuestra línea completa de productos disponibles para las necesidades de mejoras de tu hogar.
¡Gracias por elegir Hampton Bay!
Artículo #1000 000 000
Modelo #KFN1303AX-01/BN
Artículo #1000 000 000
Modelo #KFN1303AX-01/BR
GUÍA DE USO Y MANTENIMIENTO
BELVEDERE PARK 3 LUZ
ESCONCE DE PARED INTERIOR
Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda,
llama al Servicio al Cliente de Hampton Bay
de Lunes a Viernes entre 8 a.m. y 7 p.m., El Sábado entre 9 a.m. y 6 p.m. (hora del Este de EE. UU.)
1-855-HD-HAMPTON
HAMPTONBAY.COM

10
Índice
Índice .....................................................10
Información de Seguridad........................10
Garantía..................................................10
Lo que esta Cubierto ................................ 10
Lo que (no) esta Cubierto......................... 10
Pre-Instalación .......................................11
Planificación de la Instalatión .................. 11
Herraminentas Necesarias....................... 11
Requiere de Hardware............................. 11
Contenido del Paquete............................. 12
Instalación..............................................13
Mantenimiento y Limpieza.......................15
Solución de Problemas............................15
Información de Seguridad
ADVERTENCIA: Lea cuidadosamente y entienda la
información dada en este manual antes de empezar el
proceso de ensamble e instalación. Si falla en hacerlo,
puede ocasionar un choque eléctrico, incendio u otros
daños que pueden ser perjudiciales o fatales.
ADVERTENCIA: Asegúrese de que la electricidad que
llega a los cables con los que se encuentra trabajando
estén apagados. Remueva el fusible o apague el
interruptor.
ANUNCIO: Cualquier cambio o modificación que no se encuentre
expresamente aprobada por el proveedor responsable del
cumplimiento puede revocar la autorización del usuario a utilizar el
equipo.
Garantía
LO QUE ESTA CUBIERTO
El fabricante garantiza que esta lámpara no presentará defectos materiales o de fabricación por un período de dos (2)
años a partir de la fecha de compra. Esta garantía es válida sólo para el comprador original y sólo cubre los
productos en uso y funciones normales. Si se descubre algún defecto en este producto, la única obligación y
solución exclusiva del fabricante, a criterio del mismo, será reparar o reemplazar el producto siempre y cuando el
defecto no sea resultado de un mal uso, abuso, accidente, modificaciones, alteraciones, negligencia o manejo
indebido.
LO QUE (NO) ESTA CUBIERTO
Esta garantía no cubre ningún producto instalado, configurado o usado incorrectamente sin seguir las instrucciones
adjuntas al producto. Esta garantía no cubre fallas del producto a consecuencia de un accidente, mal uso, abuso,
negligencia, modificaciones o instalaciones defectuosas, o cualquier otra falla no relacionada con defectos
materiales o de fabricación. Esta garantía no se aplica al acabado de ninguna parte del producto, como por ejemplo
el de la superficie, ni al deterioro por condiciones ambientales, ya que eso se considera un desgaste normal.
El fabricante no garantiza y rechaza especialmente cualquier garantía, expresa o implícita, de idoneidad para un
propósito en particular, distinta de la garantía indicada aquí. El fabricante se exime específicamente de cualquier
obligación y no es responsable por daños o pérdidas directas o indirectas, lo que incluye cualquier costo de mano de
obra o gastos relacionados con el reemplazo o reparación de dicho producto.
Comunícate con el Equipo de Servicio al Cliente al 1-855-HD-HAMPTON o visita HAMPTONBAY.COM

11 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Pre-Instalación
PLANIFICACIÓN DE LA INSTALACIÓN
Lee todas las instrucciones antes de ensamblar. Antes de comenzar la instalación o de quitar la instalación anterior,
desconecte la alimentacion apagando el interruptor del circuito o quitando el fusible en la caja de fusible. Para evitar
dañar el artículo, ensámblalo sobre una superficie suave, no abrasiva, como por ejemplo una alfombra o cartón.
NOTA: Conserva el recibo y estas Instrucciones como Comprobante de
Compra.
HERRAMIENTAS NECESARIAS
Peladores
de Cables Gafas de Seguridad
Escalera Guantes
Destornillado
r
de Cabeza
Plana
Destornillado
r Phillips
Cinta
Aislan
Pinzas
Cortacable
s
HARDWARE INCLUIDO
NOTA: El objeto no se muestra en su tamaño real.
Pieza
Descripción
Cantidad
AA
Barra Cruzada
1
BB
Tonillo de Toma de Tierra
1
CC
Tonillo de la Caja de Salida (15 mm de
largo )
2
DD
Tornillo de Montaje (25 mm de largo )
2
EE
Conector de Cable
3

12
Pre-Instalación (continuación)
CONTENIDO DEL PAQUETE
Pieza
Descripción
Cantidad
A
Placa de la Pared
1
B
Tuerca de Cierre
2
C
Portalámpara
1
D
Tornillo de Fijación
3
E
Cobertor Superior
1
F
Globo
1

13 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Instalación
1
Acoplar la barra cruzada a la
caja de salida
2
Conectar los cables
eléctricos
□Atornille los tornillos de montaje (DD) en los
orificios interiores de la barra cruzada (AA).
□Coloque los tornillos de la caja de salida (CC) a trav
és de los óvalos largos de la barra cruzada (AA) y
atornille los tornillos de la caja de salida (CC) en los
orificios correspondientes para tornillos de la caja
de salida (se venden por separado).
□Asegúrese de que las roscas de los tornillos de
montaje (DD) estén hacia afuera cuando la barra
cruzada (AA) estéunida a la caja de distribución.
□Envuelva el medio del cable de tierra del
dispositivo alrededor del tonillo de toma de
tierra (BB) en la barra cruzada (AA). Utilice un
conector de cable (EE) para conectar el
extremo del cable de tierra del dispositivo al
cable de tierra de la caja de salida.
□Utilice un conector de cable (EE) para
conectar el cable blanco del aparato al cable
blanco (cable neutro) de la caja de salida.
□Utilice un conector de cable (EE) para
conectar el cable negro del dispositivo al
cable negro (cable vivo) de la caja de salida.
□Envuelva las conexiones de tres cables con
cinta aislante para una conexión más segura.
□Coloque los cables nuevamente dentro de la
caja de distribución.

14
Instalación (continuación)
3
Fijar la instalación en la pared
4
Instalar una bombilla
□Alinee los tornillos de montaje (DD) para que
sobresalgan por los orificios de la placa de pared
(A).
□Atornille las tuerca de cierre (B) en los tornillos de
montaje (DD) para asegurar el dispositivo a la
pared.
□Enrosque tres bombilla incandescente de base
media de 60 vatios como máximo (se vende
por separado) en el portalámpara (C).
NOTA: Puedes usar una bombilla LED equivalente, de
ahorro de energía que no exceda los 8 Vatios (en venta por
separado).

15 HAMPTONBAY.COM
Para obtener asistencia, llama al 1-855-HD-HAMPTON.
Instalación (continuación)
5
Fijar el globo
□Coloque el globo (F) en la cobertor superior (E).
□Atornille los tornillos de fijación (D) en los orificios de la cobertor superior (E) para asegurar el globo (F).
□Repita el paso anterior para cada uno de los tres pantalla para asegurar los pantallas.
Mantenimiento y Limpieza
□Limpia la lámpara con un paño suave y seco.
□No uses limpiadores con quimicos, solvents, o productos abrasivos.
Solución de Problemas
Problema
Causa Posible
Solución
El accesorio no iluminará.
La electricidad está
apagada.
Asegurate de que el suministro de
electricidad esté encendido.
El cortacircuito está
apagado.
Verifica que el cortacircuitos está en la
posición de “ON”(encendido).
PRECAUCIÓN: Antes de intentar limpiar la pieza,
desconéctela o apague el interruptor o remueva el
fusible de la caja de fusibles.

16
Solución de Problemas
El fusible se funde o el
cortacircuito se activa cuando
se enciende la luz.
El fusible se funde o el
cortacircuito se activa
cuando se enciende la
luz.
□
Compruebe las conexiones del
cableado.
□Contacta a un electricista calificado o
llama al equipo de Servicio al Cliente al
1-855-HD-HAMPTON.

`
1001 606 561
Preguntas, problemas o piezas faltantes? Antes de regresar a la tienda, llama
al Servicio al Cliente de Hampton Bay
de Lunes a Viernes entre 8 a.m. y 7 p.m., El Sábado entre 9 a.m. y 6 p.m. (hora del Este de EE. UU.)
1-855-HD-HAMPTON
HAMPTONBAY.COM
Conserva este manual para referencias futuras.

MERCI
Nous vous remercions de la confiance que vous avez place en Hampton Bay en achetant ce applique murale
interiuere. Nous nous efforçons en permanence de créer des produits de qualité conçus pour perfectionner votre
maison. Vous pouvez visiter notre site en ligne pour consulter notre gamme complète de produits pour vos besoins
de rénovation résidentielle. Merci d'avoir choisi Hampton Bay!
Article #1000 000 000
Modèle #KFN1303AX-01/BN
Article #1000 000 000
Modèle #KFN1303AX-01/BR
GUIDE D'UTILISATION ET D'ENTRETIEN
BELVEDERE PARK 3-LUMIÈRE
APPLIQUE MURALE INTÉRIEURE
Questions, problèmes, pièces manquantes? Avant de retourner au magasin,
veuillez communiquez avec le service à la clientèle Hampton Bay
entre 8h00 et 19h00 (HNE) du lundi au vendredi, entre 9h00 et 18h00 (HNE) du samedi
1-855-HD-HAMPTON
HAMPTONBAY.COM

19 HAMPTONBAY.COM
Please contact 1-877-527-0313 for further assistance.
Table des Matières
Table des matières....................................18
Consignes de sécurité ...............................18
Garantie.....................................................18
Ce qui est couvert .................................... 18
Ce qui est couvert (et pas) ....................... 18
Pré-Installation .........................................19
Planification de l'installation.................... 19
Outils Requis............................................ 19
Materiel Inclus ......................................... 19
Contenu de l'emballage ........................... 20
Installation................................................ 21
Entretien et Nettoyage .............................. 23
Dépannage ................................................ 23
Consignes de Sécurité
AVERTISSEMENT:
Veuillez soigneusement lire et
comprendre les informations contenues dans ce manuel
avant de commencer l’assemblage et l’installation. Vous
vous exposez, dans le cas contraire, à des risques
dangereux ou mortels d’électrocution, d’incendie ou
d’autres blessures.
AVERTISSEMENT: Enlevez les fusibles concernés ou
désactivez le disjoncteur afin de vous assurer de mettre
hors tension les fils électriques à manipuler.
REMARQUE: Tout changement ou modification non expressément
approuvé par le parti responsable de la conformité peut annuler le droit
par l’utilisateur d’utiliser le matériel.
Garantie
CE QUI EST COUVERT
Le fabricant garantit que ce luminaire sera exempt de défauts de fabrication et de matériaux pendant une période
d'duex (2) ans à compter de la date d’achat. Cette garantie ne vise que l’acheteur original et uniquement un usage et
un entretien normaux des produits. Si ce produit est défectueux, la seule obligation du fabricant, et votre seul
recours, est de remplacer ou de réparer le produit, au choix du fabricant, pourvu que le produit n’ait pas été
endommagé par une utilisation inadéquate ou abusive, par un accident, une modification, une altération, la
négligence ou une mauvaise manipulation.
CE QUI EST COUVERT (ET PAS)
This Cette garantie ne s’applique pas à un produit qui est déclaré avoir été mal installé, mal posé ou utilisé d’une
façon non conforme aux instructions qui l’accompagnent. Cette garantie ne s’applique pas à un défaut du produit qui
découle d’un accident, d’un mauvais usage, d’un usage abusif, d’une négligence, d’une modification ou d’une
installation incorrecte, ou à tout défaut étranger à un défaut de matériaux ou de fabrication. Cette garantie ne
s’applique pas au fini de toute partie du produit, comme la surface, ni à l’altération par le climat, puisqu’il s’agit
d’une usure normale.
Le fabricant ne garantit aucunement, et réfute expressément toute garantie, explicite ou tacite, d’adaptation à un
usage particulier autre que celui exprimé aux présentes. Le fabricant réfute expressément toute responsabilité et ne
peut être tenu responsable de toute perte ou de tout dommage indirect ou accessoire, y compris mais non de façon
limitative, tous les frais de main-d’œuvre ou autres encourus pour le remplacement ou la réparation dudit produit.
Communiquez avec l’équipe du service à la clientèle au 1-855-HD-HAMPTON ou visitez le site HAMPTONBAY.COM

20
Pré-Installation
PLANIFICATION DE L'INSTALLATION
Lisez toutes les instructions avant de procéder à l’assemblage. Avant de commencer à installer ce luminaire ou
d’enlever l’ancien luminaire, déconnectez le courant en eteignant le disjoncteur ou en enlevant le fusible
correspondent du coffret à fusibles. Pour éviter d’endommager ce produit, assemblez-le sur une surface molle et
non abrasive telle qu’un tapis ou un carton.
REMARQUE: Conservez le reçu, ainsi que ces instructions, à titre de preuve
d’achat.
OUTILS REQUIS
Dénudeur
de Câbles
Électriques
Lunettes de
Protection
Echelle Gants
Tournevis à
Tête Plate
Tournevis à
Croisillon
Ruban
Adhésif
Isolant
Pince Pour
Câbles
Électriques
MATERIEL INCLUS
REMARQUE: Le matériel n’est pas illustré à sa taille réelle.
Pièce
Description
Quantité
AA
Entretoise
1
BB
Vis de Terre
1
CC
Vis de la Boîte de Sortie (15 mm de long)
2
DD
Vis de Montage (25 mm de long)
2
EE
Serre-fil
3
