Hans Grohe AXOR Starck 10030 1 Series Instruction Manual

Starck
10030xx1
EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.5 GPM
Hole size in mounting surface 1⅜"
Max. depth of mounting surface 1½"
English
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
Tools Required / Outiles Utiles /
Herramientas Útiles
This unit is listed by IAPMO for use in the USA
and Canada.
This unit meets or exceeds the following:
• ASME A112.18.1
• CSA B125.1
• Section 1417(d) of the Safe Drinking
Water Act
• Section 116875 of the California Health &
Safety Code
9 mm
16 mm

3
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.5 GPM
Dimension du trou dans la surface de montage 1⅜ po
Profondeur maximale de la surface 1½ po
de montage
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo 1.5 GPM
Tamaño del orificio en la superficie de montaje 1⅜"
Profundidad máxima de la 1½"
superficie de montaje
Français Español
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
*Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de agua.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
Consideraciones para la
instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere
en caso de ser necesario solicitar piezas bajo
garantía.

4
10030xx1
User Instructions / Instructions de service / Manejo
1¼"
O.D.
2¼"
3½"4⅝"
1¼"
on
ouvert
abierto
off
fermé
cerrar
hot
chaude
caliente
cold
froide
frío

5
English Français Español

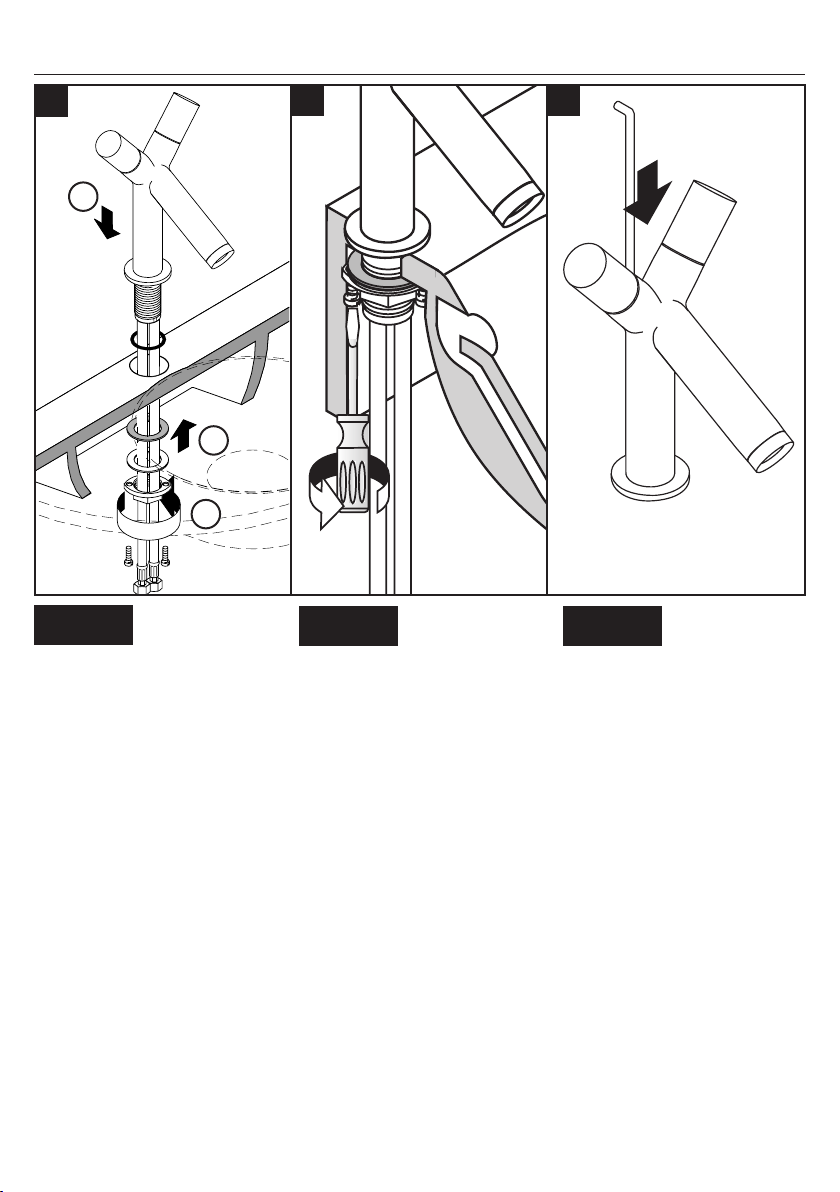

Place the faucet and sealing ring
on the mounting surface.
Install the friction washer, metal
washer, and mounting nut.
Tighten the mounting nut.
Placez le robinet et l’anneau
d’étanchéité sur la surface de
montage.
Installez la rondelle en fibre, la
rondelle métallique et l’écrou de
montage.
Serrez l’écrou de montage.
Coloque el grifo y el aro de
sellado sobre la superficie de
montaje.
Instale la arandela de fibra, la
arandela metálica y la tuerca de
montaje.
Apriete la tuerca de montaje.
Installation / Installation / Instalación
Tighten the tensioning screws. Serrez les vis de pression. Apriete los tornillos tensores.
Install the drain pull rod. Installez la tirette. Instale el tirador.
12
1
2
3
3

6
English Français Español
Connect the hot and cold supply
lines to the stops.
Use two wrenches,
as shown in the
diagram, to prevent
hose twisting.
Connectez les tuyaux d’arrivée sur
les butées d’arrêt.
Utilisez deux clés, tel
qu’illustré.
Assurez-vous que
les tuyaux ne
s’entortillent pas.
Conecte las mangueras de sumin-
istro sobre los topes.
Use las dos llaves
fijas como se ilustra.
No permita las
mangueras se
retuerzan.
Remove the aerator.
Flush the hot and cold supplies for
at least two minutes.
Install the aerator.
Do not over-tighten
the aerator.
Retirez l’aérateur.
Rincez le robinet pendant au
moins 2 minutes.
Installez l’aérateur.
Ne serrez pas
trop l’aérateur,
vous pourriez
l’endommager.
Retire el aireador.
Lave el grifo durante al menos 2
minutos.
Instale el aireador.
No apriete el
aireador en exceso,
puesto que podría
dañarlo.
4
1
2
3> 2 min
5

7
Petroleum-based plumbers putty
may damage some sink materials.
Please refer to the instructions
included with the sink regarding
acceptable sealants.
Le mastic de pétrole-basé peut
endommager la surface de quelque
baignoires. S'il vous plaît consulter
le fabricant du baignoire quant aux
enduits d'étanchéité acceptables.
Masilla de petróleo-basó puede
dañar la superficie de algún
bañeras. Consulte por favor al
fabricante del bañera con respecto
a selladores aceptables.
Installation / Installation / Instalación
1 2
3 4
5 6

8

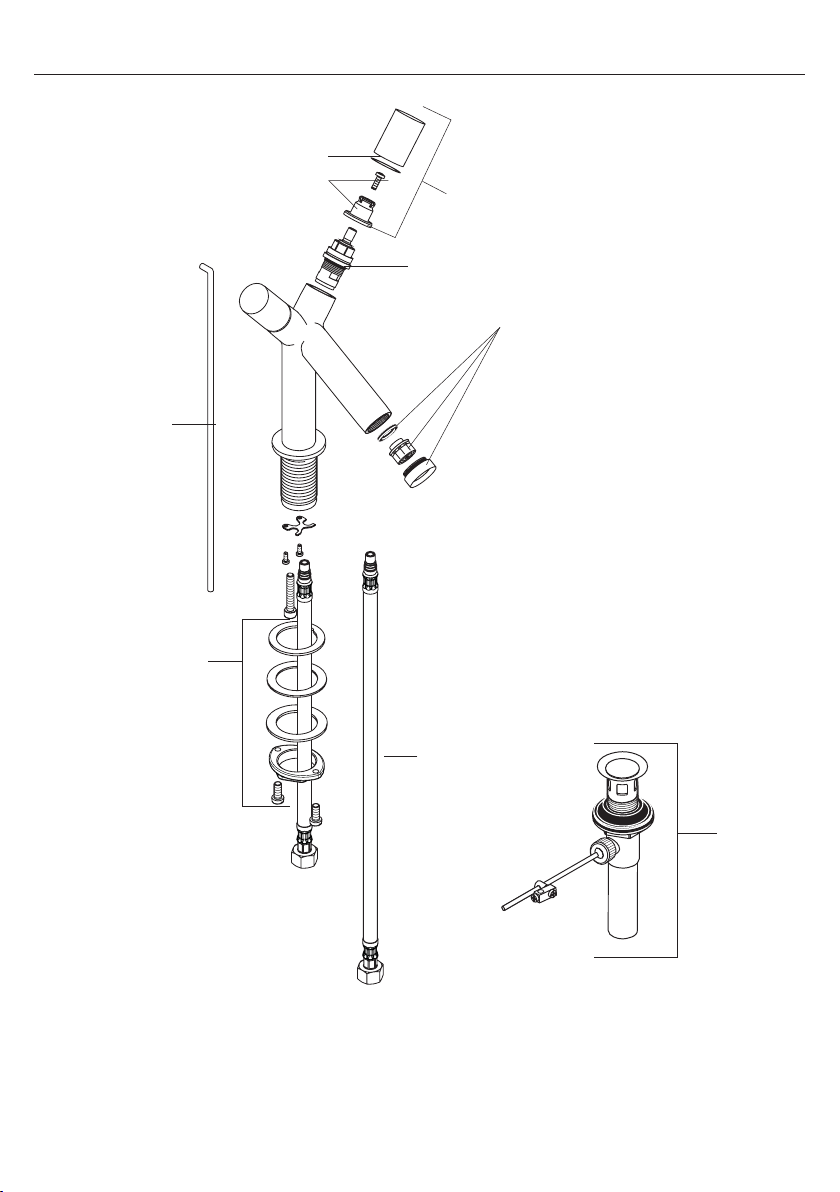

Replacement Parts / Pièces détachées / Repuestos
xx = colors / couleurs / acabados
00 = chrome
82 = brushed nickel
96318xx0
96319000
94184000
94149000
95379xx0
94083xx0
13961000
96321001
88509xx0

9
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the needs
of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take proper care of
it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage. When
using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any overspray from
the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is not
covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
De nos jours le sanitaire moderne, la robinetterie et les douchettes se composent de matériaux très différents pour satisfaire
à la demande concernant le design et la fonctionnalité. Pour éviter les détériorations et les réclamations, aussi bien pour
l’utilisation que pour le nettoyage prochain, certains critères seront à prendre en considération.
A prendre en considération lors de l’entretien de la robinetterie et de douchettes:
• On doit seulement utiliser les produits de nettoyage qui sont formellement prévus pour ce domaine.
• Aucun contact avec l’application de nettoyants contenant de l’acide chlorhydrique, de l’acide formique ou de l’acide
acétique qui peuvent causer de considérables détériorations.
• Les nettoyants à base d’acide phosphorique, aussi, ne sont pas à utiliser sans réserves.
• Le mélange de nettoyants en général n’est pas autorisé.
• L’utilisation de produits de nettoyage récurants et des ustensiles comme des frottoirs, des éponges à récurer et des
torchons microfibres est exclue.
• Les conseils d’entretien des producteurs de nettoyants sont à suivre obligatoirement.
• Le nettoyage est à faire correspondre avec le dosage, le temps d’action, spécifique à l’objet et à la nécessité.
• Le dépôt de calcaire est évité par un nettoyage régulier.

10
• Pour le nettoyage avec produit vaporisé liquide, en aucun cas sur la robinetterie, mais au contraire aspergé sur le
chiffon (torchon, éponge) et effectuer comme cela le nettoyage, car les aérosols peuvent pénétrer dans les ouvertures et
fentes de la robinetterie et peuvent provoquer des détériorations.
• Après le nettoyage rincez avec suffisamment d’eau claire pour éliminer les restes de produits attachés.
• L’utilisation d’appareil de nettoyage à vapeur n’est pas autorisée, car les températures importantes peuvent détériorer
les produits.
Indications importantes
• Les produits pour le corps comme les savons liquides, les shampooings ou les gels de douche peuvent causer des
détériorations.
• Ici aussi on doit: Après l’utilisation rincer soigneusement les restes avec de l’eau.
Conseil de nettoyage
• Les deteriorations imputables à un mauvais entretien ne peuvent être pris en considération par
notre garantie.
• Par l’action d’un nettoyant sur les revêtements déjà endommagé il se produit une aggravation des dégâts.
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos para
satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones hay que
tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:
• Usar sólo detergentes previstos específicamente para este campo de aplicación.
• No aplicar detergentes que contengan ácido clorhídrico, fórmico o acético porque pueden causar daños importantes.
• Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente. Por regla general no se
deben mezclar detergentes.
• Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
• Se tienen que seguir siempre las sugerencias de empleo de los fabricantes de los detergentes.
• La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y ajustada a
las necesidades específicas del mismo.
• Gracias a una limpieza periódica se pueden evitar los depósitos de cal.
• No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza así,
porque el líquido puede entrar en aperturas o hendiduras de la grifería y causar daños.
• Después de la limpieza hay que aclarar con suficiente agua para eliminar completamente el resto de detergente.
• La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
• Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los materiales.
• Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
• Con materiales ya dañados la acción de detergents incrementará el desgaste de estos.
• Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el peligro de
lesionarse.
• Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.

11
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”). This
warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after March 1,
1996, and installed in either the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in mate-
rial or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product that
proves defective because of improper workmanship and/or material, under normal installation, use, service and
maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made in timely
fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally installed. If you
purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose, this war-
ranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with respect to Axor
products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or (3)
conditions in the home such as excessive water pressure or corrosion.
C. Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service (including but
not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include replacement
filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1 The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.

Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90847809 • Revised 01/2014
Exclusions and Limitations
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES,REFUND OF THE PURCHASE PRICE) AS
PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER.HANSGROHE
NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR
LIABILITY IN CONNECTION WITH THIS PRODUCT.
HANSGROHE SHALL NOT BE LIABLE TO PURCHASER OR ANY OTHER PERSON FOR ANY
INCIDENTAL,SPECIAL OR CONSEQUENTIAL DAMAGES,ARISING OUT OF BREACH OF THIS WARRANTY
OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED TO ANY IMPLIED WARRANTY OF
MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation or exclu-
sion may not apply to you. This warranty gives you specific legal rights,and you may also have other rights that vary from
state to state.
TO THE EXTENT PERMITTED BY LAW,ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE,ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply to
you.
You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before you can
bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance of
this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product, or this
warranty, please write us or call us toll-free at 800-334-0455.
