Hans Grohe Talis C 14111 1 Series Installation guide

Talis C
14111xx1
Talis C
14116xx1 Talis C
14120xx1
Installation Instructions / Warranty

2
14111xx1
14116xx1
14120xx1

3
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - lavatory 1.5 GPM
Flow rate - bidet 2.2 GPM
Hole size in mounting surface 1⅜"
Max. depth of mounting surface 1⅝"
English
*Please know and follow all applicable local plumbing codes
when setting the temperature on the water heater.

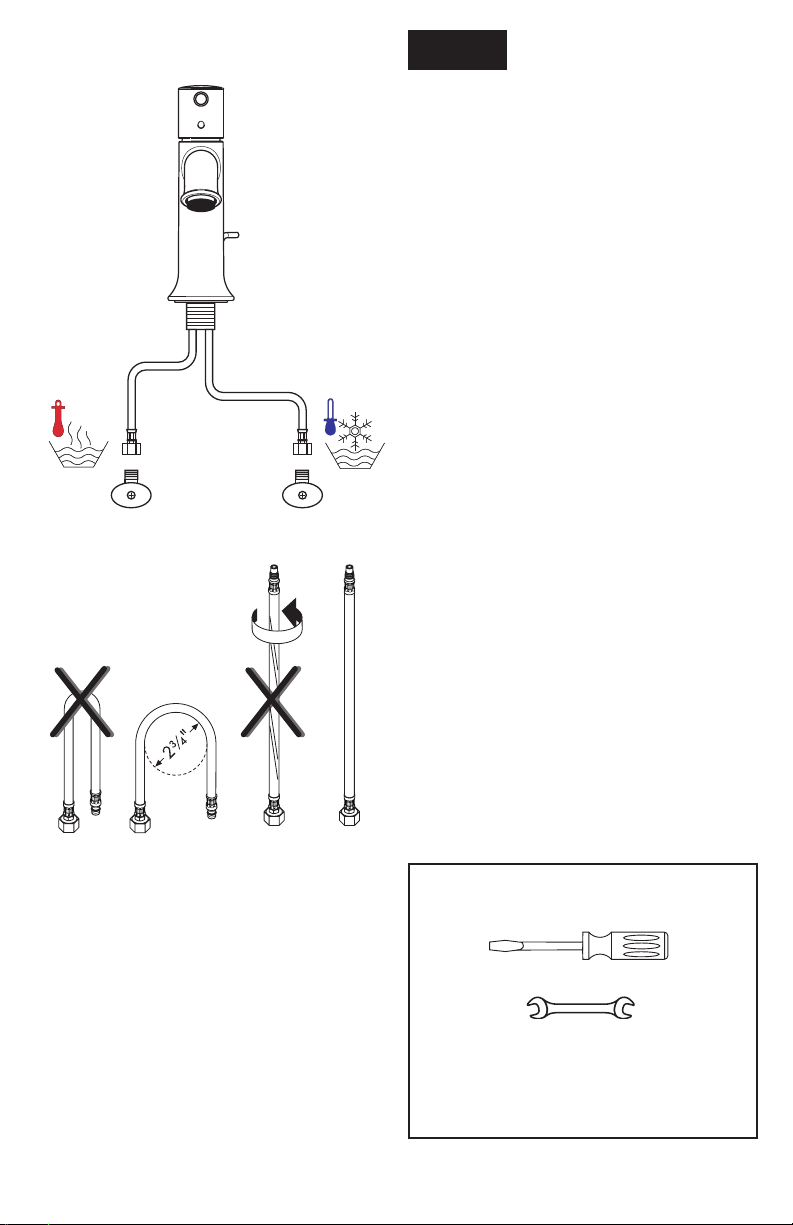

Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, profes-
sional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for
this product in a safe place. The receipt is
required should it be necessary to request
warranty parts.
⁷⁄₁₆"
¹¹⁄₁₆"
Tools Required / Outiles Utiles
/ Herramientas Útiles

4
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - lavabo 1.5 GPM
Capacité nominale - bidet 2.2 GPM
Dimension du trou dans la surface 1⅜ po
de montage
Profondeur maximale de la surface 1⅝ po
de montage
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120� - 140� F*
agua caliente
Temperatura del agua caliente max. 176�F*
Caudal máximo - lavabo 1.5 GPM
Caudal máximo - bidé 1.5 GPM
Tamaño del orificio en la superficie 1⅜"
de montaje
Profundidad máxima de la 1⅝"
superficie de montaje
Français Español
* Vous devez connaître et respecter tous les codes de plomberie
locaux applicables pour le réglage de la température du
chauffe-eau.
*Debe conocer y cumplir todos los códigos locales aplicables
para ajustar la temperatura del calentador de agua.
À prendre en considération
pour l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions
avant de procéder à l’installation. Assurez-
vous de disposer de tous les outils et du
matériel nécessaires pour l’installation.
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
Consideraciones para la
instalación
• Para obtener mejores resultados, la insta-
lación debe estar a cargo de un plomero
profesional matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.

5
Replacement Parts / Pièces détachées / Repuestos
xx = finish / couleurs / acabados
00 chrome
62 oil rubbed bronze
82 brushed nickel
92 rubbed bronze
14191xx0
96338000
98863xx0
98864000
97685000 95140000
98865000
98866000
96657xx0
96321001 - 18"
96316001 - 35"
13961000
92036xx0
88744xx0
13192xx0
88509xx0

6
English
Installation
Install the drain pull rod on the faucet.
Position the faucet and sealing ring on the mount-
ing surface.
Install the fiber washer, friction washer and mount-
ing nut (1).
Tighten the mounting nut (2).
1
2

7
Français Español
Installation
Installez la tirette.
Instalación
Instale el tirador.
Placez le robinet et l’anneau d’étanchéité sur la
surface de montage.
Installez la rondelle en fibre, la rondelle métallique
et l’écrou de montage (1).
Serrez l’écrou de montage à la main (2).
Coloque el grifo y el aro de sellado sobre la
superficie de montaje.
Instale la arandela de fibra, la arandela metálica
y la tuerca de montaje (1).
Apriete la tuerca de montaje con la mano (2).

8
English
Connect the hoses to the stops.
Use two wrenches, as shown, to
prevent hose twisting.
Install the pop-up drain.
Turn on the water and check all connections for
leaks.
Set the high temperature limit stop (optional).
Tighten the tensioning screws.
3
4
⁷⁄₁₆"
¹¹⁄₁₆"

9
Français Español
Serrez les vis de pression à l’aide d’un tournevis.
Connectez les tuyaux d’arrivée d’eau chaude et
d’eau froide aux les butées d’arrêt.
Utilisez deux clés, tel qu’illustré.
Assurez-vous que les tuyaux
ne s’entortillent pas.
Installez l’obturateur à clapet.
Testez le robinet. Vérifiez l’étanchéité de tous les
raccords.
Réglez la butée limite d’eau chaude (en option).
Apriete los tornillos tensores con un destornillador.
Conecte las mangueras de suministro de agua
caliente y fría a los topes.
Use las dos llaves fijas como se ilustra,
No permita las mangueras
se retuerzan.
Instale el vaciadores.
Pruebe el grifo. Verifique todas las conexiones
para detectar pérdidas.
Ajuste el tope de límite de alta temperatura
(opcional).

10
Installation / Installation / Instalación
Petroleum-based plumbers
putty can damage the surface
of some sinks. Please consult
the manufacturer of the sink regard-
ing compatible sealants.
Le mastic de pétrole-basé
peut endommager la surface
de quelque baignoires. S'il
vous plaît consulter le fabricant
du baignoire quant aux enduits
d'étanchéité acceptables.
Masilla de petróleo-basó
puede dañar la superficie de
algún bañeras. Consulte por
favor al fabricante del bañera con
respecto a selladores aceptables.
1 2
3 4
5 6

11
Set the High Temperature Limit Stop (optional) / Réglage de la butée limite d’eau
chaude (en option) / Ajuste el tope de límite de alta temperatura (opcional)
1 2
3 4
5 6

12

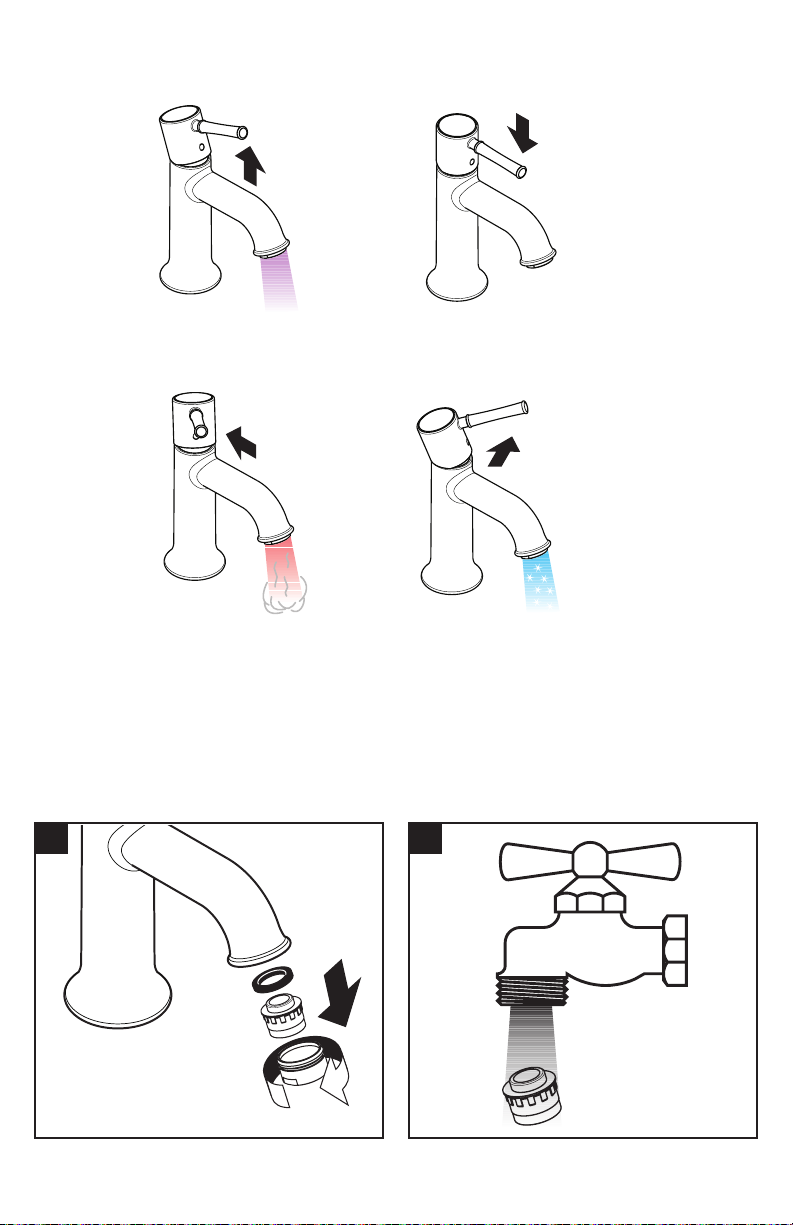

on
ouvert
abierto
hot
chaud
caliente
off
fermé
cerrar
cold
froid
frío
User Instructions / Instructions de service / Manejo
Cleaning / Nettoyage / Limpieza
1 2

13
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
De nos jours le sanitaire moderne, la robinetterie et les douchettes se composent de matériaux très différents pour
satisfaire à la demande concernant le design et la fonctionnalité. Pour éviter les détériorations et les réclamations,
aussi bien pour l’utilisation que pour le nettoyage prochain, certains critères seront à prendre en considération.
A prendre en considération lors de l’entretien de la robinetterie et de douchettes:
• On doit seulement utiliser les produits de nettoyage qui sont formellement prévus pour ce domaine.
• Aucun contact avec l’application de nettoyants contenant de l’acide chlorhydrique, de l’acide formique ou de
l’acide acétique qui peuvent causer de considérables détériorations.
• Les nettoyants à base d’acide phosphorique, aussi, ne sont pas à utiliser sans réserves.
• Le mélange de nettoyants en général n’est pas autorisé.
• L’utilisation de produits de nettoyage récurants et des ustensiles comme des frottoirs, des éponges à récurer et
des torchons microfibres est exclue.
• Les conseils d’entretien des producteurs de nettoyants sont à suivre obligatoirement.
• Le nettoyage est à faire correspondre avec le dosage, le temps d’action, spécifique à l’objet et à la nécessité.
• Le dépôt de calcaire est évité par un nettoyage régulier.
• Pour le nettoyage avec produit vaporisé liquide, en aucun cas sur la robinetterie, mais au contraire aspergé sur

14
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para el cuidado de las griferías y las duchas en principio hay que seguir lo siguiente:
• Usar sólo detergentes previstos específicamente para este campo de aplicación.
• No aplicar detergentes que contengan ácido clorhídrico, fórmico o acético porque pueden causar daños
importantes.
• Detergentes que contienen ácido fosfórico tampoco pueden ser aplicados ilimitadamente. Por regla general no
se deben mezclar detergentes.
• Tampoco se deben utilizar utensilios abrasivos, como son polvos abrasivos, esponjas o paños de microfibra.
• Se tienen que seguir siempre las sugerencias de empleo de los fabricantes de los detergentes.
• La limpieza tiene que ser realizada según la dosificación y el tiempo de actuación, en función del objeto y
ajustada a las necesidades específicas del mismo.
• Gracias a una limpieza periódica se pueden evitar los depósitos de cal.
• No conviene rociar el detergente en ningún caso sobre la grifería sino sobre los textiles y ejecutar la limpieza
así, porque el líquido puede entrar en aperturas o hendiduras de la grifería y causar daños.
• Después de la limpieza hay que aclarar con suficiente agua para eliminar completamente el resto de
detergente.
• La utilización de limpiadores a vapor no está permitida, las altas temperaturas pueden dañar los productos.
Indicaciones importantes
• Los residuos de productos de aseo como jabón líquido, champús y gel de ducha pueden dañar también los
materiales.
• Por lo que también se deberá prestar atención a lo siguiente: aclarar con abundante agua después del uso.
• Con materiales ya dañados la acción de detergents incrementará el desgaste de estos.
• Los componentes con superficies dañadas deberán cambiarse, en otro caso se corre el
peligro de lesionarse.
• Los daños que resulten de un uso inadecuado no están incluidos en nuestra garantía.
le chiffon (torchon, éponge) et effectuer comme cela le nettoyage, car les aérosols peuvent pénétrer dans les
ouvertures et fentes de la robinetterie et peuvent provoquer des détériorations.
• Après le nettoyage rincez avec suffisamment d’eau claire pour éliminer les restes de produits attachés.
• L’utilisation d’appareil de nettoyage à vapeur n’est pas autorisée, car les températures importantes peuvent
détériorer les produits.
Indications importantes
• Les produits pour le corps comme les savons liquides, les shampooings ou les gels de douche peuvent causer
des détériorations.
• Ici aussi on doit: Après l’utilisation rincer soigneusement les restes avec de l’eau.
Conseil de nettoyage
• Les deteriorations imputables à un mauvais entretien ne peuvent être pris en considération
par notre garantie.
• Par l’action d’un nettoyant sur les revêtements déjà endommagé il se produit une aggravation des dégâts.

15
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after
March 1, 1996, and installed in either in the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product
that proves defective because of improper workmanship and/or material, under normal installation, use, service
and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made
in timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally installed. If
you purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose,
this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with
respect to Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or
(3) conditions in the home such as excessive water pressure or corrosion.
C.Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service
(including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze finish is subject to a 3-year limited warranty. Chrome and all PVD finishes are covered by the
limited lifetime warranty.
G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include
replacement filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455

Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90436221 • Revised 3/2013
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS
PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE
NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR
LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL NOT BE LIABLE TO PURCHASER
OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, ARISING
OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED
TO ANY IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights
that vary from state to state.
TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply
to you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before
you can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance
of this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product,
or this warranty, please write us or call us toll-free at 800-334-0455.
