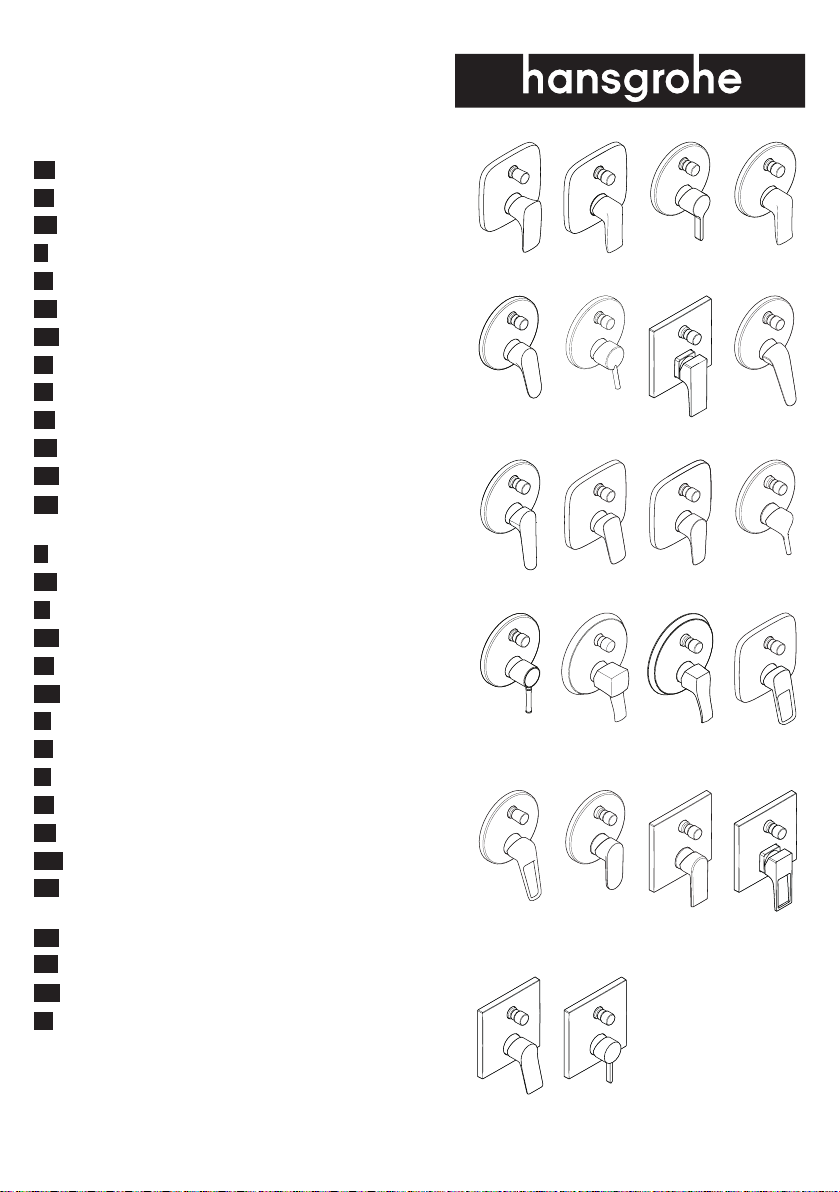

Hans Grohe PuraVida 15445 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
FI Käyttöohje / Asennusohje 15
SV Bruksanvisning / Monteringsanvisning 16
LT Vartotojo instrukcija / Montavimo instrukcijos 17
HR Upute za uporabu / Uputstva za instalaciju 18
TR Kullanım kılavuzu / Montaj kılavuzu 19
RO Manual de utilizare / Instrucţiuni de montare 20
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 21
SL Navodilo za uporabo / Navodila za montažo 22
ET Kasutusjuhend / Paigaldusjuhend 23
LV Lietošanas pamācība / Montāžas instrukcija 24
SR Uputstvo za upotrebu / Uputstvo za montažu 25
NO Bruksanvisning / Montasjeveiledning 26
BG Инструкция за употреба /
Ръководство за монтаж 27
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 28
AR / 29
HU Használati útmutató / Szerelési útmutató 30
JP 取扱説明書/施工説明書 32
Lesezeichen
Deutsch 2
Français 3
English 4
Italiano 5
Español 6
Nederlands 7
Dansk 8
Português 9
Polski 10
Česky 11
Slovensky 12
中文 13
Русский 14
Suomi 15
Svenska 16
Lietuviškai 17
Hrvatski 18
Türkçe 19
Română 20
Ελληνικά 21
Slovenski 22
Estonia 23
Latvian 24
Srpski 25
Norsk 26
БЪЛГАРСКИ 27
Shqip 28
 29
Magyar 30
日本語 32
PuraVida
15445XXX
Metris
31454000
Metris S
31465XXX
Metris
31493XXX
Logis E
71404000
Logis
71405000
Talis S
72405XXX
Talis E
71745XXX
Talis
Classic
14145XXX
Metropol
Classic
31345XXX
Metris
Classic
31485000
Logis
Loop
71264000
Focus
31945XXX
Talis S
32475XXX
Novus
71045000
Metropol
32545XXX
Finoris
76415XXX
Vivenis
75415XXX
Vernis
Blend
71466XXX
Vernis
Shape
71468XXX
Novus
Loop
71345000
Metropol
74545XXX

2
Deutsch
Montage (siehe Seite 33)
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Thermische Desinfektion: 70°C / 4 min
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 35)
Einstellen der Warmwasserbegrenzung. In Verbindung
mit Durchlauferhitzern ist eine Warmwassersperre nicht
zu empfehlen.
Reinigung (siehe Seite 36)
Maße (siehe Seite 38)
Durchflussdiagramm
(siehe Seite 39)
freier Durchfluss
 Abgang Brause
 Abgang Wanne
Serviceteile (siehe Seite 40)
Sonderzubehör (siehe Seite 40)
nicht im Lieferumfang enthalten
• Verlängerung 25 mm #13595000
• Verlängerung 22 mm (bei geringer
Einbautiefe) #13597XXX, #15597XXX,
#13593XXX
Bedienung (siehe Seite 37)
Prüfzeichen (siehe Seite 48)
+
Störung Ursache Abhilfe
Armatur schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Armatur tropft - Kartusche defekt - Kartusche austauschen
Umsteller funktioniert nicht - Ablagerungen - Umsteller reinigen / O-Ringe fetten
- Zu geringer Wasserdruck - Wasserdruck erhöhen
- Umsteller defekt - Umsteller austauschen
Zu niedrige Warmwassertempera-
tur, kein Kaltwasser. Durchlauferhit-
zer springt an, wenn Kaltwasser
angewählt wird.
- Warmwasserbegrenzung falsch
eingestellt
- Warmwasserbegrenzung einstellen
- Kreuzfluss - Kartusche austauschen

3
Français
Montage (voir pages 33)
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Désinfection thermique: 70°C / 4 min
Le produit est exclusivement conçu pour de l'eau
potable!
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Etalonnage (voir pages 35)
Réglage de la limitation d'eau chaude. En liaison avec
les chauffe-eau, un blocage de l'eau chaude n'est pas
recommandable.
Nettoyage (voir pages 36)
Dimensions (voir pages 38)
Diagramme du débit
(voir pages 39)
débit libre
 Sortie douche
 Sortie baignoire
Pièces détachées (voir pages 40)
Accessoires en option
(voir pages 40)
ne fait pas partie de la fourniture
• jeu de rallonge 25 mm #13595000
• Rallonge de 22 mm (pour profondeur de
montage trop faible) #13597XXX,
#15597XXX, #13593XXX
Instructions de service
(voir pages 37)
Classification acoustique et débit
(voir pages 48)
+
Dysfonctionnement Origine Solution
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer la cartouche
L'inverseur ne fonctionne pas - Dépôts - Nettoyer l'inverseur / graisser les
joints toriques
- Pression d'alimentation insuffisante - Augmenter la pression d'alimenta-
tion
- Inverseur défectueux - Changez l´inverseur
Température d'eau chaude trop
basse, pas d´eau froide Le chauffe
eau instantanése met en route
quand on puise de l'eau froide.
- Limiteur de température mal
positionné
- Positionner le limiteur de tempéra-
ture
- Flux inversé - Changer la cartouche

4
English
Assembly (see page 33)
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
Thermal disinfection: 70°C / 4 min
The product is exclusively designed for drinking water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 35)
To adjust the hot water limiter. Using a hot water limiter
in combination with a continuous flow water heater is
not recommended.
Cleaning (see page 36)
Dimensions (see page 38)
Flow diagram (see page 39)
free flow
 Shower outlet
 Tub outlet
Spare parts (see page 40)
Special accessories (see page 40)
order as an extra
• extension 25 mm #13595000
• Extension Set 22 mm (when wall is not deep
enough) #13597XXX, #15597XXX,
#13593XXX
Operation (see page 37)
Test certificate (see page 48)
+
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective - Exchange cartridge
Diverter not operating - Residue - Clean converter / grease O-rings
- Water pressure to low - Increase water pressure
- Diverter defective - Exchange diverter
Hot water temperature too low, no
cold water. Instantaneous water
heater starts up when cold water is
selected.
- Hot water limiter incorrectly set - Set hot water limiter
- Crossflow - Exchange cartridge

5
Italiano
Montaggio (vedi pagg. 33)
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
Attenzione! Compensare le differenze di pressione
tra i collegamenti dell'acqua fredda e dell'acqua
calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciu-
ti eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
• Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Disinfezione termica: 70°C / 4 min
Il prodotto è concepito esclusivamente per acqua
potabile!
Descrizione simbolo
Non utilizzare silicone contenente acido
acetico!
Taratura (vedi pagg. 35)
Regolazione del limitatore di erogazione d'acqua
calda. Un limitatore di erogazione di acqua calda in
combinazione con le caldaie istantanee non è
consigliabile.
Pulitura (vedi pagg. 36)
Ingombri (vedi pagg. 38)
Diagramma flusso (vedi pagg. 39)
portata libero
 uscita doccia
 uscita vasca
Parti di ricambio (vedi pagg. 40)
Accessori speciali (vedi pagg. 40)
non contenuto nel volume di fornitura
• Prolunga 25 mm #13595000
• Prolunga 22 mm x set esterno (in caso di
incasso troppo esterno al muro)
#13597XXX, #15597XXX, #13593XXX
Procedura (vedi pagg. 37)
Segno di verifica (vedi pagg. 48)
+
Problema Possibile causa Rimedio
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Deviatore non funziona - depositi calcarei - pulire il regolatore / ingrassare le
guarnizioni O-ring
- pressione d'acqua troppo bassa - alzare la pressione d’acqua
- deviatore difettoso - sostituire deviatore
Temperatura dell'acqua calda
troppo bassa, niente acqua fredda,
caldaia istantanea si accende
quando si seleziona acqua fredda
- Limitazione dell'acqua calda
regolata male
- Regolare la limitazione dell'acqua
calda
- Flusso incrociato - Sostituire la cartuccia

6
Español
Montaje (ver página 33)
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de
baño, higiene y limpieza corporal.
Grandes diferencias de presión en servicio entre
agua fría y agua caliente deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse
y comprobarse según las normas vigentes.
• Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
Desinfección térmica: 70°C / 4 min
El producto ha sido concebido exclusivamente para
agua potable.
Descripción de símbolos
No utilizar silicona que contiene ácido acético!
Ajuste (ver página 35)
Ajuste del límite de agua caliente. En combinación con
calentadores continuos no es recomendable utilizar un
bloqueo de agua caliente.
Limpiar (ver página 36)
Dimensiones (ver página 38)
Diagrama de circulación
(ver página 39)
caudal libre
 Salida surtidor de ducha
 Salida bañera
Repuestos (ver página 40)
Opcional (ver página 40)
no incluido en el suministro
• Prolongación 25 mm #13595000
• Alargo 22 mm (en caso de pared delgada)
#13597XXX, #15597XXX, #13593XXX
Manejo (ver página 37)
Marca de verificación
(ver página 48)
+
Problema Causa Solución
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
Iversor no funciona - Depósitos - Limpiar conmutador de tomas /
engrasar anillos tóricos
- falta presión - aumentar presión
- inversor defecto - cambiar inversor
Temperatura del agua caliente
demasiado baja, agua fría
calentador se dispara al abrir agua
fría
- tope de agua caliente mal - ajustar tope
- Flujo cruzado - cambiar el cartucho

7
Nederlands
Montage (zie blz. 33)
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiëni-
sche doeleinden en voor de lichaamreiniging
worden gebruikt.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer
aanvaard.
• De leidingen en armaturen moeten gemonteerd,
gespoeld en gecontroleerd worden volgens de
geldige normen.
• De in de overeenkomstige landen geldende
installatierichtlijnen moeten nageleefd worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Thermische desinfectie: 70°C / 4 min
Het product is uitsluitend ontworpen voor drinkwater!
Symboolbeschrijving
Gebruik geen zuurhoudende silicone!
Instellen (zie blz. 35)
Instellen van de warmwaterbegrenzing. In combinatie
met een doorstromer is een warmwaterblokkering niet
aanbevelenswaardig.
Reinigen (zie blz. 36)
Maten (zie blz. 38)
Doorstroomdiagram (zie blz. 39)
vrije doorstroom
 Uitlaat douche
 Uitlaat bad
Service onderdelen (zie blz. 40)
Toebehoren (zie blz. 40)
behoort niet tot het leveringspakket
• Verlengstuk 25 mm #13595000
• verlengset 22 mm (bij geringe inbouwdiep-
te) #13597XXX, #15597XXX, #13593XXX
Bediening (zie blz. 37)
Keurmerk (zie blz. 48)
+
Storing Oorzaak Oplossing
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Omstelling functioneert niet - Afzettingen - Omsteller reinigen / O-ringen
invetten
- Waterdruk te laag - Waterdruk verhogen
- Omstelling defect - Omstelling uitwiss
Warmwater temperatuur te laag,
geen koud water. Doorstroomtoestel
springt aan wanneer koud water
gekozen is.
- Heetwaterbegrenzer verkeerd
ingesteld
- Heetwaterbegrenzer instellen
- Kruisstroom - Kardoes uitwisselen

8
Dansk
Montering (se s. 33)
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 35)
Indstilling af varmvandsbegrænsningen. I forbindelse
med gennemstrømningsvandvarmere anbefaler vi ikke
en varmvandsspærre.
Rengøring (se s. 36)
Målene (se s. 38)
Gennemstrømningsdiagram
(se s. 39)
fri gennemstrømning
 Afløb bruser
 Afløb kar
Reservedele (se s. 40)
Specialtilbehør (se s. 40)
ikke med i leveringsomfang
• Forlængersæt 25 mm #13595000
• Forlænger 22 mm (ved for stor indbygnings-
dybde) #13597XXX, #15597XXX,
#13593XXX
Brugsanvisning (se s. 37)
Godkendelse (se s. 48)
+
Fejl Årsag Hjælp
Grebet går trægt - Kartusche defekt, tilkalket - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskift kartusche
Omstiller virker ikke - Aflejringer - Rens omskifteren / smør O-ringe
- For lavt vandtryk - Forøg vandtrykket
- Defekt omstiller - Udskift omstilleren
For lav varmtvandstemperatur. Ingen
koldt vand. Vandvarmeren starter,
når der åbnes for det kolde vand.
- Varmtvandsbegræns-ningen er
forkert indstillet
- Indstil varmtvandsbe-grænsningen
- Kryds-flow - Udskift kartusche

9
Português
Montagem (ver página 33)
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
• A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Desinfecção térmica: 70°C / 4 min
Este produto foi única e exclusivamente concebido para
água potável!
Descrição do símbolo
Não utilizar silicone que contenha ácido
acético!
Afinação (ver página 35)
Ajuste do limitador de água quente. Em combinação
com um esquentador, não é recomendável o uso de um
bloqueio de água quente.
Limpeza (ver página 36)
Medidas (ver página 38)
Fluxograma (ver página 39)
caudal livre
 Saída do chuveiro
 Saída da banheira
Peças de substituição
(ver página 40)
Acessórios especiais
(ver página 40)
não incluído no volume de fornecimento
• Crescente 25 mm #13595000
• Crescente 22 mm (quando instalado
demasiado longe da parede) #13597XXX,
#15597XXX, #13593XXX
Funcionamento (ver página 37)
Marca de controlo (ver página 48)
+
Falha Causa Solução
Misturadora perra - Cartucho defeituoso,calcificado - Substituir o cartucho
Misturadora a pingar - Cartucho defeituoso - Substituir o cartucho
Inversor não funciona - Depósitos - Limpar inversor / lubrificar
vedantes em O
- Pressão da água muito baixa - Aumentar a pressão da água
- Inversor defeituoso - Substituir o inversor
Temperatura da água quente muito
baixa, sem água fria. O esquenta-
dor dispara quando a água fria
está seleccionada.
- O limitador de temperatura está
incorrectamente colocado
- Regular o limitador de temperatura
- Fluxo cruzado - Substituir o cartucho

10
Polski
Montaż (patrz strona 33)
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Znaczne różnice ciśnień na dopływach ciepłej i
zimnej wody muszą zostać wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod
kątem szkód transportowych. Po montażu nie widać
żadnych szkód transportowych ani szkód na
powierzchni.
• Przewody i armatura muszą być montowane,
płukane i kontrolowane według obowiązujących
norm.
• Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Dezynfekcja termiczna: 70°C / 4 min
Produkt przeznaczony wyłącznie do wody pitnej!
Opis symbolu
Nie stosować silikonów zawierających kwas
octowy!
Ustawianie (patrz strona 35)
Ustawianie ogranicznika ciepłej wody. Używanie
ogranicznika temperatury wody w połączeniu z
przepływowym podgrzewaczem wody nie jest
zalecane.
Czyszczenie (patrz strona 36)
Wymiary (patrz strona 38)
Schemat przepływu
(patrz strona 39)
swobodny przepływ
 Odpływ prysznica
 Odpływ wanny
Części serwisowe (patrz strona 40)
Wyposażenie specjalne
(patrz strona 40)
Nie jest częścią dostawy
• Przedłużka 25 mm #13595000
• Rozeta maskująca 22 mm (przy małej
głębokości zabudowy) #13597XXX,
#15597XXX, #13593XXX
Obsługa (patrz strona 37)
Znak jakości (patrz strona 48)
+
Usterka Przyczyna Pomoc
Uchwyt armatury pracuje z
wysiłkiem
- Uszkodzony wkład, zakamieniony - Wymiana wkładu
Armatura cieknie - Uszkodzony wkład - Wymiana wkładu
Przełącznik nie funkcjonuje - Osady - Wyczyścić przełącznik /
nasmarować o-ringi
- Zbyt niskie ciśnienie wody - Podnieść ciśnienie wody
- Uszkodzony przełącznik - Wymienić przełącznik
Za niska temperatura ciepłej wody,
brak zimnej wody. Przepływowy
podgrzewacz wody uruchamia się,
gdy wybiera się zimną wodę.
- Niewłaściwe ustawienie ogranicz-
nik ciepłej wody
- Ustawić ogranicznik ciepłej wody
- Przepływ krzyżowy - Wymiana wkładu

11
Česky
Montáž (viz strana 33)
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji
studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda
nebyl při transportu poškozen. Po zabudování
nebudou uznány žádné škody způsobené transpor-
tem nebo poškození povrchu.
• Vedení a armatura musí být namontovány, proplách-
nuty a otestovány podle platných norem.
• Je třeba dodržovat montážní pravidla platné v dané
zemi.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 60°C
Tepelná desinfekce: 70°C / 4 min
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou.
Popis symbolů
Nepoužívat silikon s obsahem kyseliny octové!
Nastavení (viz strana 35)
Nastavení omezovače teplé vody. Ve spojení s
průtokovým ohřívačem se použití uzávěru teplé vody
nedoporučuje.
Čištění (viz strana 36)
Rozmìry (viz strana 38)
Diagram průtoku (viz strana 39)
volný průtok
 Odtok sprchy
 Odtok vany
Servisní díly (viz strana 40)
Zvláštní příslušenství
(viz strana 40)
není součástí dodávky
• prodloužení 25 mm #13595000
• prodloužení 22 mm (při malé hloubce
zabudování) #13597XXX, #15597XXX,
#13593XXX
Ovládání (viz strana 37)
Zkušební značka (viz strana 48)
+
Porucha Příčina Odstranění
Armatura jde ztěžka - Kartuše je vadná, zanesená·vod-
ním kamenem
- Kartuši vyměnit
Armatura odkapává - Kartuše je vadná - Kartuši vyměnit
Přepínač nefunguje - Usazeniny - Vyčistit přepínač/promazat
o-kroužky
- příliš malý tlak vody - zvýšit tlak vody
- přepínač defektní - Přepínač vymìnit
nízká teplota teplé vody .žádná
studená voda průtokový ohřívač
naskočí, když se navolí studená
voda
- Špatně nastavená zarážka pro
teplou vodu
- Seřídit zarážku pro teplou vodu
- Křížení toků - Kartuši vyměnit

12
Slovensky
Montáž (viď strana 33)
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Veľké rozdiely v tlaku medzi prípojkami studenej a
teplej vody musia byť vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Potrubia a vybavenie musia byť namontované,
prepláchnuté a vybavené v platnom normami.
• Je potrebné dodržiavať smernice o inštalácii, ktoré
sú práve teraz platné v krajinách.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 60°C
Termická dezinfekcia: 70°C / 4 min
Výrobok je koncipovaný výhradne pre pitnú vodu!
Popis symbolov
Nepoužívať silikón s obsahom kyseliny octovej!
Nastavenie (viď strana 35)
Nastavenie obmedzenia teplej vody. V spojení s
prietokovými ohrievačmi sa neodporúča použitie
obmedzovača teplej vody.
Čistenie (viď strana 36)
Rozmery (viď strana 38)
Diagram prietoku (viď strana 39)
volný prietok
 Odtok sprchy
 Odtok vane
Servisné diely (viď strana 40)
Zvláštne príslušenstvo
(viď strana 40)
nie je súčasťou dodávky
• Predlženie 25 mm #13595000
• Predĺženie 22 mm (pri malej montážnej
hĺbke) #13597XXX, #15597XXX,
#13593XXX
Obsluha (viď strana 37)
Osvedčenie o skúške
(viď strana 48)
+
Porucha Príčina Pomoc
Armatúra "chodí" ťažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymeniť kartušu
Z armatúry kvapká voda - Kartuša je poškodená - Vymeniť kartušu
Prepínač nefunguje - Usadeniny - Vyčistiť prepínač / namazať O
krúžky
- Príliš malý tlak vody - Zvýšit’ tlak vody
- Prepínač defektný - Prepínač vymenit’
Málo teplá voda, žiadna studená
voda, prietokový ohrievač naskočí,
keď sa navolí studená voda.
- Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu
- Kríženie tokov - Vymeniť kartušu

13
中文
安装(参见第页33)
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
本产品只允许作为洗浴、卫生和洁身之用。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗
和检查。
• 请遵守当地国家现行的安装规定。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大60°C
热力消毒:70°C/4分钟
该产品专为饮用水设计！
符号说明
请勿使用含有乙酸的硅胶！
调节(参见第页35)
热水温度调节。如果使用即热式喷头，则不建议
安装热水阀门。
清洗(参见第页36)
大小(参见第页38)
流量示意图(参见第页39)
 时的流速
淋浴出水
浴缸出水嘴出水
备用零件(参见第页40)
选装附件(参见第页40)
 不在供货范围内
• 加长25mm#13595000
• 加长件22mm(墙壁不够深时)
#13597XXX,#15597XXX,#13593XXX
操作(参见第页37)
检验标记(参见第页48)
+
问题 原因 补救
龙头不灵活 - 阀芯损坏，结垢 - 更换阀芯
龙头滴水 - 阀芯损坏 - 更换阀芯
分流器不工作 - 沉积物 - 清洁分流器/给O形环上油
- 水压过低 - 增加水压
- 分流器损坏 - 更换分流器
热水温度过低，没有冷水。选择
冷水时，热水器启动。
- 温度限制器设置错误 - 设置温度限制器
- 交叉流动 - 更换阀芯

14
Русский
Монтаж (см. стр. 33)
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи
вентмлей регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После
монтажа претензии о возмещении ущерба за
повреждения при перевозке или повреждения
поверхностей не принимаются.
• Трубы и арматура должны быть установлены,
промыты и проверены в соответствии с действующи-
ми нормами.
• Необходимо соблюдать требования по монтажу,
действующие в соответствующих странах.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 60°C
Термическая дезинфекция: 70°C / 4 мин
Изделие предназначено исключительно для питьевой
воды!
Описание символов
Не применяйте силикон, содержащий
уксусную кислоту.
Подгонка (см. стр. 35)
Регулировка ограничителя горячей воды. В сочета-
нии с проточными нагревателями не рекомендуется
использовать блокировку воды.
Очистка (см. стр. 36)
Размеры (см. стр. 38)
Схема потока (см. стр. 39)
cвободное истечение
 Отвод душа
 Отвод ванны
Κомплеκт (см. стр. 40)
Специальные принадлежности
(см. стр. 40)
не включено в объем поставки!
• Удлинение 25 мм #13595000
• Удлинение 22 мм (при малой глубине
установки) #13597XXX, #15597XXX,
#13593XXX
Эксплуатация (см. стр. 37)
Знак технического контроля
(см. стр. 48)
+
Неисправность Причина Устранение неисправности
Арматура работает с усилием - Картридж неисправен, засоре-
ние накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Переключатель не работает - отложения - очистите переключатель / смажь-
те консистентной смазкой кольца
круглого сечения
- Слишком малое давление воды - Увеличьте давление воды
- Переключатель неисправен - Замените переключатель
Слишком низкая температура
горячей воды. Проточный
нагреватель запускается при
выборе холодной воды.
- Ограничение горячей воды
отрегулировано неправильно
- Отрегулируйте ограничение
горячей воды
- Перекрестный поток - Замените картридж

15
Suomi
Asennus (katso sivu 33)
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 60°C
Lämpödesinfektio: 70°C / 4 min
Tuote on suunniteltu käytettäväksi ainoastaan juomave-
den kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 35)
Lämpötilan rajoittimen säätäminen. Emme suosittele
käyttämään lämpötilan rajoitinta vedenlämmittimen
(läpivirtauskuumennin) yhteydessä.
Puhdistus (katso sivu 36)
Mitat (katso sivu 38)
Virtausdiagrammi (katso sivu 39)
vapaa läpivirtaus
 Suihkun lähtö
 Ammeen lähtö
Varaosat (katso sivu 40)
Erityisvaruste (katso sivu 40)
ei kuulu toimitukseen
• Pidennys 25 mm #13595000
• Pidennys 22 mm (pienemmällä asennussy-
vyydellä) #13597XXX, #15597XXX,
#13593XXX
Käyttö (katso sivu 37)
Koestusmerkki (katso sivu 48)
+
Häiriö Syy Toimenpide
Hana on raskaskäyttöinen - Patruuna rikki, kalkkikerrostumia - Vaihda patruuna
Hanasta tippuu vettä - Patruuna rikki - Vaihda patruuna
Valitsin ei toimi - kerrostumia - Vaihtimen puhdistus / O-renkaiden
rasvaus
- Liian matala vedenpaine - Lisää vedenpainetta
- Valitsin rikki - Vaihda valitsin
Lämminveden lämpötila liian
alhainen, ei kylmää vettä. Läpivir-
tauskuumennin käynnistyy kylmää
vettä otettaessa.
- Lämminveden rajoitin väärin
säädetty
- Säädä lämminveden rajoitin
- Ristiinvirtaus - Vaihda patruuna

16
Svenska
Montering (se sidan 33)
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskador.
Produkten får bara användas till kroppshygien med
bad och dusch.
Stora tryckskillnader mellan anslutningarna för varmt
och kallt vatten måste utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har trans-
portskador innan den monteras. Efter monteringen
accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas
igenom och kontrolleras enligt de gällande
normerna.
• De installationsriktlinjer som gäller i länderna ska
följas.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 60°C
Termisk desinfektion: 70°C / 4 min
Produkten är enbart avsedd för dricksvatten!
Symbolförklaring
Använd inte silikon som innehåller ättiksyra!
Justering (se sidan 35)
Ställa in varmvattenregleringen. Tillsammans med
varmvattenberedare rekommenderas inte en varmvat-
tenspärr.
Rengöring (se sidan 36)
Måtten (se sidan 38)
Flödesschema (se sidan 39)
fri genomströmning
 Avlopp dusch
 Avlopp kar
Reservdelar (se sidan 40)
Specialtillbehör (se sidan 40)
medföljer ej leveransen
• Förlängning 25 mm #13595000
• Förlängning 22 mm (vid litet monterings-
djup) #13597XXX, #15597XXX,
#13593XXX
Hantering (se sidan 37)
Testsigill (se sidan 48)
+
Störning Orsak Åtgärd
Blandare är trög - Patron defekt, förkalkad - Byt ut patron
Blandare droppar - Patron defekt - Byt ut patron
Omkopplare fungerar inte - Avlagringar - Rengör omkastare / smörj O-ringar
- För lågt vattentryck - Öka vattentrycket
- Omkopplare defekt - Byt ut omkopplare
För låg varmvattentemperatur, inget
kallvatten. Varmvattenberedaren
slår på när kallvatten väljs.
- Varmvattenreglering felaktigt
inställd
- Ställ in varmvattenreglering
- Korsflöde - Byt ut patron

17
Lietuviškai
Montavimas (žr. psl. 33)
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo
pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus
pažeidimų nepriimamos.
• Vamzdžiai ir sujungimai turi būti montuojami,
plaunami ir tikrinami pagal galiojančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų
dėl įrengimo.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 60°C
Terminis dezinfekavimas: 70°C / 4 min
Produktas skirtas tik geriamajam vandeniui!
Simbolio aprašymas
Nenaudokite silikono, kurio sudėtyje yra acto
rūgšties!
Reguliavimas (žr. psl. 35)
Karšto vandens ribojimas. Kartu su cirkuliaciniais
šildytuvais nerekomenduojama naudoti karšto vandens
blokavimo įtaisų.
Valymas (žr. psl. 36)
Išmatavimai (žr. psl. 38)
Pralaidumo diagrama (žr. psl. 39)
laisvas vandens pralaidumas
 Dušo išleidimas
 Vonios išleidimas
Atsarginės dalys (žr. psl. 40)
Specialūs priedai (žr. psl. 40)
nėra pridedama
• Ilgiklis 25 mm #13595000
• Ilgiklis 22 mm (esant nepakankamam sienos
gyliui) #13597XXX, #15597XXX,
#13593XXX
Eksploatacija (žr. psl. 37)
Bandymo pažyma (žr. psl. 48)
+
Gedimas Priežastis Priemonė
Sunkiai sukiojama rankenėlė - Kasetė pažeista, užkalkėjusi - Pakeisti kasetę
Maišytuvas praleidžia vandenį - Kasetė pažeista - Pakeisti kasetę
Perjungėjas nefunkcionuoja - Apnašos - Išvalykite atsukimą/-sutepkite
O-žiedus
- Nepakankamas vandens
spaudimas
- Pakelti vandens spaudimą
- Pažeistas perjungėjas - Pakeisti perjungėją
Per maža karšto vandens temperatū-
ra, nėra šalto vandens. Momentinis
pašildytojas pradeda veikti, kai
naudojamas šalta vanduo
- Neteisingai nustatytas karšto
vandens ribotuvas
- Nustatyti karšto vandens ribotuvą
- Kryžminė srovė - Pakeisti kasetę

18
Hrvatski
Sastavljanje (pogledaj stranicu 33)
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Velika razlika u pritisku između vruće i hladne vode
mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod
oštećen prilikom transporta. Nakon ugradnje se ne
priznaju nikakve reklamacije koje se odnose na
površinska i transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testi-
rani prema važećim normama.
• Obvezno se moraju uvažiti propisi o instalacijama
koji vrijede u dotičnoj zemlji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 60°C
Termička dezinfekcija: 70°C / 4 min
Proizvod je koncipiran isključivo za pitku vodu!
Opis simbola
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Regulacija (pogledaj stranicu 35)
Namještanje limitera tople vode. U kombinaciji s
protočnim bojlerima nije preporučljiva primjena sustava
za blokiranje dotoka tople vode.
Čišćenje (pogledaj stranicu 36)
Mjere (pogledaj stranicu 38)
Dijagram protoka
(pogledaj stranicu 39)
slobodan protok
 Ogranak tuš
 Ogranak kada
Rezervni djelovi
(pogledaj stranicu 40)
Posebni pribor
(pogledaj stranicu 40)
Nije sadržano u isporuci!
• Produljenje 25 mm #13595000
• Produljenje 22 mm (kod manje dubine
ugradnje) #13597XXX, #15597XXX,
#13593XXX
Upotreba (pogledaj stranicu 37)
Oznaka testiranja
(pogledaj stranicu 48)
+
Greška Uzrok Otklanjanje
Ručica se zaglavila - Neispravan uložak Taloženje
kamenca
- Zamijenite uložak
Slavina kaplje - Neispravan uložak - Zamijenite uložak
Selektor ne radi - Naslage - Čišćenje selektora i podmazivanje
O-prstenova
- Prenizak tlak vode - Povećajte tlak vode
- Selektor je neispravan - Zamijenite selektor
Preniska temperatura vruće vode,
nedostatak hladne vode. Protočni
bojler se pali pri podešenoj funkciji
za protok hladne vode
- Limiter vruće vode nije dobro
podešen
- Podesite limiter vruće vode
- Križni tok vode - Zamijenite uložak

19
Türkçe
Montajı (bakınız sayfa 33)
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği
amaçları doğrultusunda kullanılabilir.
Sıcak ve soğuk su bağlantıları arasında büyük basınç
farklılıkları varsa, bu basınç farklılıklarının dengelen-
mesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Boruların ve armatürün montajı, yıkanması ve
kontrolü geçerli normlara göre yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet
edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 60°C
Termik dezenfeksiyon: 70°C / 4 dak
Ürün sadece şebeke suyu için tasarlanmıştır!
Simge açıklaması
Asetik asit içeren silikon kullanmayın!
Ayarlama (bakınız sayfa 35)
Sıcak su sınırlamasının ayarlanması. Sıcak su kilidinin
sürekli ısıtıcıyla kullanılması tavsiye edilmez.
Temizleme (bakınız sayfa 36)
Ölçüleri (bakınız sayfa 38)
Akış diyagramı (bakınız sayfa 39)
serbest akış
 Su püskürtücü çıkışı
 Tekne çıkışı
Yedek Parçalar (bakınız sayfa 40)
Özel aksesuarlar (bakınız sayfa 40)
Teslimat kapsamına dahil değildir
• Uzatma 25 mm #13595000
• Uzatma 22 mm (montaj derinliği düşükken)
#13597XXX, #15597XXX, #13593XXX
Kullanımı (bakınız sayfa 37)
Kontrol işareti (bakınız sayfa 48)
+
arıza sebep yardım
Batarya kullanımı ağırlaşıyor - Kartuş Bozulmuş ve kireçlenmiş
olabilir
- Kartuşu değiştirin
Batarya su damlatıyor - Kartuş bozuk olabilir - Kartuşu değiştirin
Divertör çalışmıyor - Çökelmeler - Dönüştürücüyü temizleme / O
ringleri yağlama
- Su basıncı düşük - Su basıncını artırın
- Divertör arızalı - Divertörü değiştirin
Sıcak su sıcaklığı çok düşük, soğuk
su yok. Soğuk su seçilince şofben
çalışmaya başlıyor.
- Isı limitleyici düzgün çalışmıyor - Isı limitleyiciyi yeniden ayarlayın
- Çapraz akış - Kartuşu değiştirin

20
Română
Montare (vezi pag. 33)
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Produsul poate fi utilizat doar pentru spălarea,
menţinerea igienei şi curăţarea corpului.
Diferenţele de presiune mari între alimentarea cu
apă rece şi apă caldă trebuie echilibrate.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia nu
acoperă deteriorările de transport şi cele de
suprafaţă.
• Conductele şi bateriile trebuie montate, spălate şi
verificate conform normelor în vigoare.
• Respectaţi reglementările referitoare la instalare
valabile în ţara respectivă.
Date tehnice
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura apei calde: max. 60°C
Dezinfecţie termică: 70°C / 4 min
Produsul este destinat exclusiv pentru apă potabilă.
Descrierea simbolurilor
Nu utilizaţi silicon cu conţinut de acid acetic!
Reglare (vezi pag. 35)
Reglarea limitatorului de apă caldă. Nu se recomandă
folosirea unui limitator de apă caldă în combinaţie cu
un boiler instant.
Curăţare (vezi pag. 36)
Dimensiuni (vezi pag. 38)
Diagrama de debit (vezi pag. 39)
debit cu curgere liberă
 Orificiu de scurgere duş
 Orificiu de scurgere vană
Piese de schimb (vezi pag. 40)
Accesorii opţionale (vezi pag. 40)
nu este inclus în setul livrat
• Prelungitor 25 mm #13595000
• Prelungitor 22 mm (în cazul montării la
adâncime mică) #13597XXX, #15597XXX,
#13593XXX
Utilizare (vezi pag. 37)
Certificat de testare (vezi pag. 48)
+
Deranjament Cauza Măsuri de remediere
Bateria se mişcă dificil - Cartuş defect din cauza
depunerilor de calcar
- Schimbaţi cartuşul.
Bateria picură - Cartuş defect - Schimbaţi cartuşul.
Cartuşul nu funcţionează. - Depuneri - Curăţaţi inversorul / ungeţi inelele
O
- Presiune apă prea mică - Măriţi presiunea de apă
- Cartuş defect - Schimbaţi cartuşul.
Temperatura apei este prea mică,
nu este apă rece. Boilerul instant
porneşte când se dă drumul la apa
rece
- Limitarea temperaturii apei calde
setată incorect.
- Setaţi limitarea temperaturii apei
calde.
- Curgere încrucişată (apa rece în
intră în conducta de apă caldă şi
invers)
- Schimbaţi cartuşul.
