Hans Grohe Talis E2 User manual

Montageanleitung
Talis E
33455000
33457000
Talis S
32475000
32477000
Focus S
31743000
Focus E
31744000
Talis E²
31645000
31646000

2
3
D Achtung!
Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Eigensicher gegen Rückfließen.
Rückflussverhinderer müssen gemäß DIN EN
1717 regelmäßig in Übereinstimmung mit na-
tionalen oder regionalen Bestimmungen (DIN
1988 einmal jährlich) auf ihre Funktion geprüft
werden.
F Attention!
La robinetterie doit être installée, rincée et con-
trôlée conformément aux normes valables.
Avec dispositif anti-retour.
Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme EN
1717 ou conformément aux dispositions na-
tionales ou régionales quant à leur fonction
(au moins une fois par an).
GB Attention!
The fitting must be installed, flushed and tested
after the valid norms.
Back flow and vacuum breaker.
The non return valves must be checked regularly
according to DIN EN 1717 in accordance with
national or regional regulations (at least once
a year).
I Attenzione!
La rubinetteria deve essere installata, pulita e
testata secondo le istruzioni riportate.
Sicurezza antiriflusso
La valvola di non ritorno deve essere controllata
regolarmente come da DIN EN 1717, secondo
le normative nazionali e regionali (almeno una
volta all'anno).
E Atención! El grifo tiene que ser instalado, pro-
bado y testado, según las normas en vigor.
Seguro contra el retorno
Las válvulas anti-retorno tienen que ser controladas
regularmente según la norma DIN EN 1717,
en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
NL Let op! Leidingen doorspoelen volgens Norm.
De mengkraan vervolgens monteren en contro-
leren.
Beveiligd tegen terugstromen
Keerkleppen moeten volgens DIN EN 1717
regelmatig en volgens plaatselijk geldende ei-
sen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
DK Bemærk! Ifølge gældende regler, skal arma-
turet monteres, skylles igennem og afprøves.
Med indbygget kontraventil
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang
om året).
P Atenção! A misturadora deve ser instalada,
purgada e testada de acordo com as normas
em vigor.
Função anti-retorno e anti-vácuo
As válvulas anti-retorno devem ser verificadas
regularmente de acordo com a DIN EN 1717
segundo os regulamentos nacionais ou regio-
nais (pelo menos uma vez por ano).
PL Uwaga! Armatura musi być zamontowa-
na, przepłukana i wypróbowana według
obowiązujących norm!
Zabezpieczenie przed przepływem zwrotnym
Zawory zwrotne muszą być, według normy
DIN EN 1717 na regionalnych warunkach,
kontrolowane (przynajmniej raz w roku).

2
3
Talis E²
31645000
31646000
Talis E
33455000
33457000
Talis S
32475000
32477000
Focus S
31743000 Focus E 31744000

4
5
18
13
1.1
5
1.1
1
1.1
4
21
9
8
6
7
16
15
12
14
11
10
43x1,5
13x2
16x2,3 20x2,5
30x5
48x5
Sicherheitseinrichtungen
safety device
20
1.1
2
19
1.1
3
17

4
5

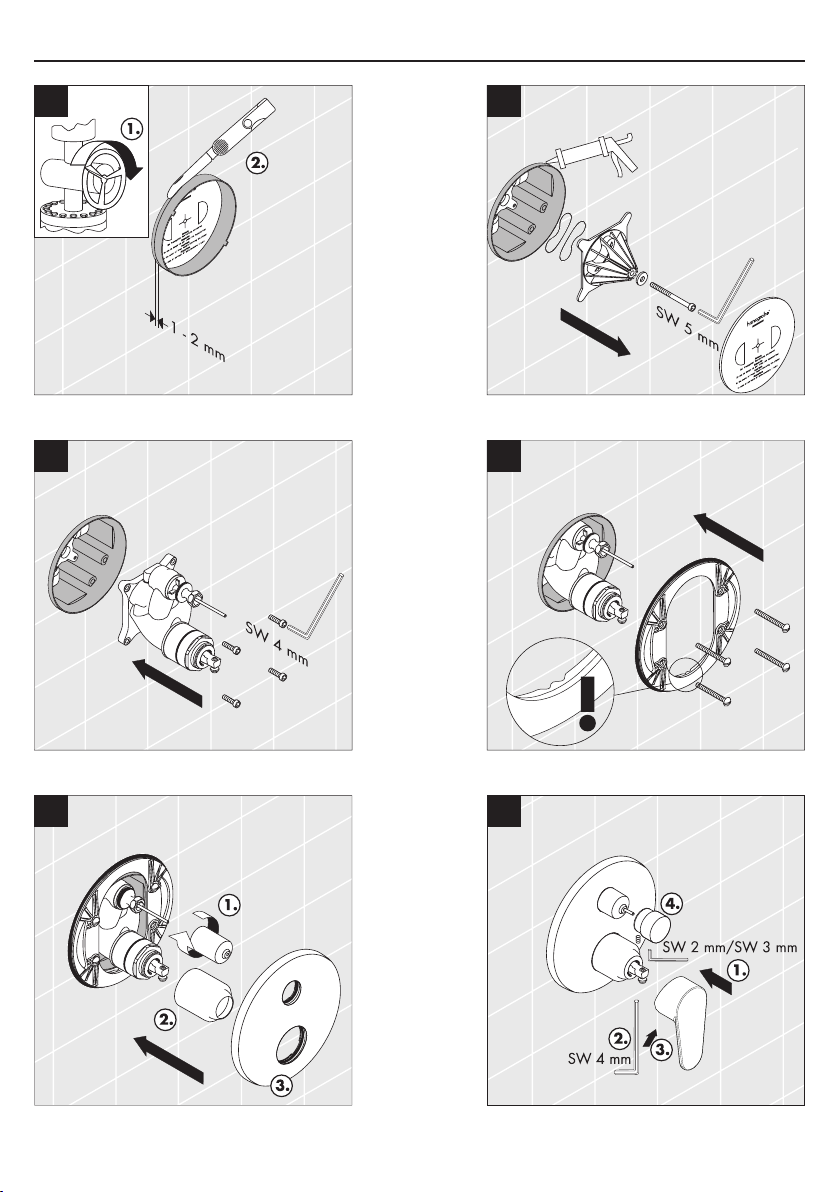

1 2
3 4
5 6

6
7
Bedienung
Durch Ziehen am Griff wird der Mischer geöffnet.
Schwenkung nach links = warmes Wasser,
Schwenkung nach rechts = kaltes Wasser.
Umstellen zur Handbrause durch Ziehen am Um-
stellerknopf. Die Rückstellung erfolgt nach Schließen
des Griffes automatisch.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemperatur: 65° C
Abgang Wanne bei 0,3 MPa: ca. 24 l/min
Abgang Brause bei 0,3 MPa: ca. 24 l/min
Prüfzeichen:
31743000/31744000/
32475000/33455000: DVGW
33455000: PA-IX 9059/ICA
31645000/31743000/31744000/
32475000/33455000: PA-IX 9709/ICC
32477000/33457000: PA-IX 18097/IDC
32477000/33457000: SVGW 0004-4251
31645000/31743000/31744000/
32475000/33455000: SVGW 0411-4903
Hansgrohe Einhandmischer können in Verbindung
mit hydraulisch und thermisch gesteuerten Durch-
lauferhitzern eingesetzt werden, wenn der Fließdruck
mindestens 0,15 MPa beträgt.
Deutsch
Einhandmischer mit Warmwasserbegrenzung,
Justierung siehe Seite 15.
In Verbindung mit Durchlauferhitzern darf keine
Warmwassersperre eingebaut sein!
Da bei einem Defekt der Funktionsteile Wasser an der
Ibox austreten kann, muss die Ibox über der Wanne
montiert werden, damit austretendes Wasser in die
Wanne abfließen kann!
Die Sicherheitseinrichtungen der Armaturen
31646000/32477000/33457000 müssen einmal
jährlich auf ihre Funktion geprüft werden.

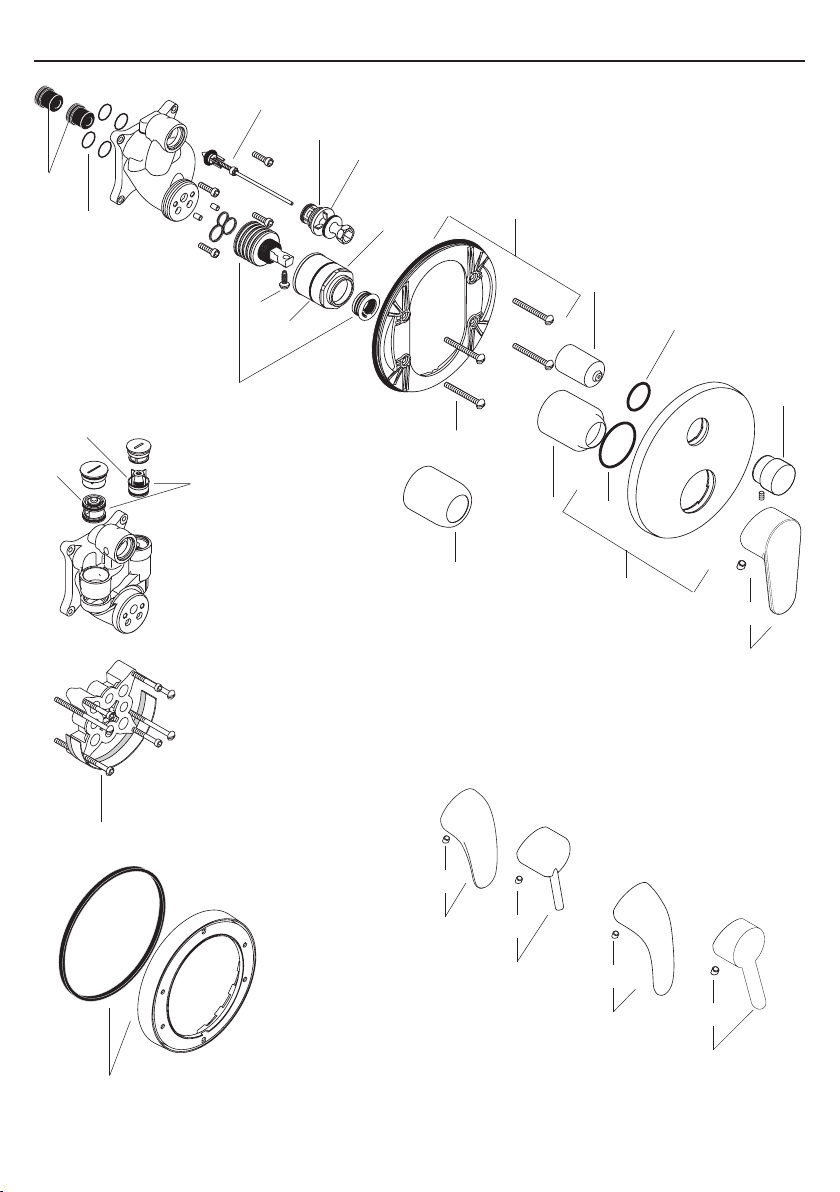

Serviceteile (siehe Seite 4)
1 Griff Talis E² 31692000
1.1 Griffstopfen 96338000
2 Griff Focus S 31793000
3 Griff Focus E 31791000
4 Griff Talis S 32092000
5 Griff Talis E 33091000
5.1 Griffstopfen 94191000
6 Rosette 96453000
7 Kugelrosette Talis E² 96348000
8 Trägerschrauben (4) 96454000
9 Trägerrosette 96447000
10 Mutter 95007000
11 Sicherungsschraube 96059000
12 Schalldämpfer 94073000
13 Umsteller 95014000
14 Kartusche kpl. 92730000
15 Umstellerhülse 96448000
16 Zugknopf 13471000
17 Kugelrosette 95010000
18 Verlängerung 25 mm 13595000
19 Verlängerung 22 mm 13596000
20 Rohrbelüfter 96753000
21 Rückflussverhinderer 96655000
Störung Ursache Abhilfe
Mischer schwergängig - Kartusche defekt, verkalkt - Kartusche austauschen
Mischer tropft - Kartusche defekt, Ablagerungen - Kartusche austauschen
Umsteller funktioniert nicht - Zu geringer Wasserdruck
- Umsteller defekt - Wasserdruck erhöhen - Umsteller austauschen
Zu niedere Heißwassertemperatur,
kein Kaltwasser
Durchlauferhitzer springt an, wenn
Kaltwasser angewählt wird
- Warmwasserbegrenzung falsch
eingestellt
- Kreuzfluss
- Warmwassserbegrenzung
einstellen
- Kartusche austauschen

6
7
Français
Instructions de service
En levant ou en baissant l'étrier de commande on
actionne l'ouverture ou la fermeture du mitigeur.
En tournant sur la droite = eau froide,
en tournant sur la gauche = eau chaude.
Tirer le bouton pour l’inversion à la douchette.
L’inverseur revient automatiquement après la fer-
meture d’eau.
Informations techniques
Pression max. de service autorisée:1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température max. d'eau chaude: 80° C
Température recommandée: 65° C
Débit à 0,3 MPa: env. 24/24 l/min
Claasification accoustique et débit:
32477000/33457000: SVGW 0004-4251
31645000/31743000/31744000/
32475000/33455000: SVGW 0411-4903
Les mitigeurs monocommandes Hansgrohe fonction-
nent également en association à des chauffe-eau à
commande hydraulique ou thermique à condition
que la pression soit au minimum de 0,15 MPa.
Mitigeur avec limitation de la température: consulter
la page 15 pour le réglage
Une limitation de la température n’est pas nécessaire
quand le mitigeur est alimenté par un chauffe-eau
instantané.
Parceque l’eau pourrait fuir de l’ibox pour une dé-
faillance des pièces de fonctionnement, l’ibox doit
être monter au dessus de la baignoire pour que la
fuite puisse s’écouler dans la baignoire.
Pièces détachées (voir pages 4)
1 Poignée Talis E² 31692000
1.1 Cache vis 96338000
2 Poignée Focus S 31793000
3 Poignée Focus E 31791000
4 Poignée Talis S 32092000
5 Poignée Talis E 33091000
5.1 Cache vis 94191000
6 Rosace 96453000
7 Rosace Talis E² 96348000
8 Vis du support (4) 96454000
9 Support de rosace 96447000
10 Écrou 95007000
11 Vis 96059000
12 Silencieux 94073000
13 Inverseur 95014000
14 Cartouche cpl. 92730000
15 Douille d`inverseur 96448000
16 Bouton d’inverseur 13471000
17 Rosace 95010000
18 Jeu de rallonge 25 mm 13595000
19 Jeu de rallonge 22 mm 96753000
21 Clapet anti-retour 96655000
Disfonctionnement Cause Solution
Dureté de fonctionnement - Cartouche défectueuse,entartrée - Changer la cartouche
Le mitigeur goutte - Cartouche défectueuse, entartrée - Changer la cartouche
L’inverseur ne fonctionne pas - Pression d’alimentation
insuffisante
- Inverseur défectueux
- Augmenter la pression
d’alimentation
- Changer l’inverseur
Température d’eau chaude trop
basse, pas d´eau froide
Le chauffe eau instantanése met en
route quand on puise de l’eau froide
- Limiteur de température mal
positionné
- Flux inversé
- Positionner le limiteur de
température
- Changer la cartouche

8
9
English
Operation
The mixer is activated by pulling the lever handle.
Turning to the left = warmer water,
turning to the right = cooler water.
The flow is changed from bath to shower function
by pulling the diverter knob. After shutting off the
water flow, the mixer returns automatically to the
bath function.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temperature: 65° C
Rate of flow 0,3 MPa: approx.
24/24 l/min
Test certificate:
32475000 / 33455000: WRAS
Hansgrohe single lever mixers can be used together
with hydraulically and thermically controlled con-
tinuous flow heaters if the flow pressure is at least
0,15 MPa.
To adjust the hot water limiter on single lever mixers,
please see page 15.
Don’t install a hot-water-barrier in combination with
flow-heater!
Install the ibox always above the bath-tup. If parts of
the ibox will broken, the water can flow in there!
The safety device of 31646000/32477000/
33457000 must be checked once a year.
Install the ibox always above the bath-tup. If parts of
the ibox will broken, the water can flow in there!
Spare parts (see page 4)
1 handle Talis E² 31692000
1.1 screw cover 96338000
2 handle Fcus S 31793000
3 handle Focus E 31791000
4 handle Talis S 32092000
5 handle Talis E 33091000
5.1 screw cover 94191000
6 flange 96453000
7 flange Talis E² 96348000
8 fixing screw (4) 96454000
9 sub plate 96447000
10 nut 95007000
11 locking screw for handle 96059000
12 noise reduction 94073000
13 selector assy 95014000
14 cartridge cpl. 92730000
15 sleeve 96448000
16 diverter knob 13471000
17 flange 95010000
18 extension 25 mm 13595000
19 extension 22 mm 13596000
20 vacuum breaker 96753000
21 non return valve 96655000
Fault Cause Remedy
Mixer stiff - Cartridge defective, calcified - Exchange cartridge
Mixer dripping - Cartridge defective
Sedimentation - Exchange cartridge
Diverter not operating - Water pressure to low
- Diverter defective - Increase water pressure - Exchange diverter
Hot water temperature too low
No cold water
Instantaneous water heater
starts up when cold water is
selected
- Hot water limiter incorrectly set
- Crossflow - Set hot water limiter - Exchange cartridge

8
9
Italiano
Uso
Il miscelatore si apre tirando la maniglia a forma
di staffa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
Si può cambiare la funzione da vasca a doccia
tirando il pomello deviatore. Dopo la chiusura del
flusso dell’acqua, il miscelatore torna automatica-
mente alla funzione vasca.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Portata in erogazione: 24/24 l/min
0,3 MPa
Segno di verifica:
32477000/33457000: SVGW 0004-4251
31645000/31743000/31744000/
32475000/33455000: SVGW 0411-4903
I miscelatori Hansgrohe possono venire usati con
caldaie a “bassa pressione” se la pressione del
flusso è almeno di 0,15 MPa.
Regolazione del limitatore di erogazione di acqua
calde dei miscelatori monocomando, vedere pa-
gina 15.
In combinazione con le caldaie istantanee, il
limitatore di erogazione di acqua calda non è
necessario.
Installare sempre l’ibox sopra alla vasca o al piatto
doccia, poiché in caso di fuoriuscita d’acqua questa
verrà convogliata allo scarico.
Parti di ricambio (vedi pagg. 4)
1 Maniglia Talis E² 31692000
1.1 Tappino 96338000
2 Maniglia Focus S 31793000
3 Maniglia Focus E 31791000
4 Maniglia Talis S 32092000
5 Maniglia Talis E 33091000
5.1 Tappino 94191000
6 Copertura 96453000
7 Cappuccio Talis E² 96348000
8 Vite portante (4) 96454000
9 Copertura portante 96447000
10 Ghiera di fissaggio 95007000
11 Avvitare di sicurezza 96059000
12 Sorbente acustico 94073000
13 Deviatore 95014000
14 Cartuccia completa 92730000
15 Cappuccio 96448000
16 Pomello 13471000
17 Cappuccio 95010000
18 Prolunga 25 mm 13595000
19 Prolunga 22 mm 96753000
21 Valvola antiriflusso 96655000
Guasto Causa Soluzione possibile
Miscelatore duro - cartuccia difettosa, pieno di
calcare - sostituire la cartuccia
Miscelatore gocciola - cartuccia difettosa - sostituire la cartuccia
Deviatore non funziona - pressione d’acqua troppo
bassa
- deviatore difettoso
- alzare la pressione d’acqua
- sostituire il deviatore
Temperatura dell’acqua calda
troppo bassa, niente acqua
fredda, caldaia istantanea si
accende
quando si seleziona acqua
fredda
- limitazione dell’acqua calda
regolata male
- flusso incrociato
- regolare la limitazione
dell’acqua calda
- sostituire la cartuccia

10
11
Español
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
Al estirar del inversor, se pasa a la función de tel-
educha. Al cerrar el mando vuelve automáticamente
a su posición inicial.
Datos técnicos
Presión en servicio: max .1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del
agua caliente: 65° C
Caudal máximo: 24/24 l/min 0,3 MPa
Los mezcladores Hansgrohe pueden ser utilizado
junto con calentadores continuos de agua que sean
manejados de manera hidráulica o térmica, siempre
que la presión del caudal ascienda a un mínimo
de 0,15 MPa.
Mezclador monomando con limitación del caudal
de agua caliente; ajuste ver pagina 15.
En combianción con calentadores instantáneos no
es necesario una limitación del caudal de agua
caliente.
Instalar el ibox siempre por encima de la bañera ya
que, si se rompiera alguna pieza del ibox, el agua
estaría contenida.
Repuestos (ver página 4)
1 Manecilla Talis E² 31692000
1.1 Tapón 96338000
2 Manecilla Focus S 31793000
3 Manecilla Focus E 31791000
4 Mando Talis S 32092000
5 Manecilla Talis E 33091000
5.1 Tapón 94191000
6 Embellecedor 96453000
7 Florón Talis E² 96348000
8 Tornillo portador (4) 96454000
9 Florón portador 96447000
10 Tuerca 95007000
11 Tornillo 96059000
12 Silenciador 94073000
13 Inversor 95014000
14 Cartucho completo 92730000
15 Carcasa del inversor 96448000
16 Tirador inversor 13471000
17 Florón 95010000
18 Prolongación 25 mm 13595000
19 Prolongación 22 mm 96753000
21 Válvula antirretorno 96655000
Fallo Causa Remedio
Manecilla va dura - cartucho calcificado / dañado - cambiar cartucho
Grifo pierde agua - cartucho calcificado / dañado - cambiar cartucho
Iversor no funciona - falta presión
- inversor defecto - aumentar presión - cambiar inversor
temperatura del agua
demasiado baja no hay agua
fría calentador se dispara al
abrir agua fría
- tope de agua caliente mal
puesto
- flujo cruzado
- ajustar tope
- cambiar cartucho

10
11
Nederlands
Bediening
Door het bedienen van de beugelgreep wordt de
mengkraan geopend.
Naar links bewegen = warm water, naar rechts =
koud water.
Omstellen naar handdouche door aan de omstelknop
te trekken. Het terugstellen naar de uitloop volgt
automatisch na het sluiten van de greep.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Doorstroomcapaciteit: 24/24 l/min
0,3 MPa
Keurmerk:
32475000 / 33455000: KIWA
Hansgrohe ééngreepsmengkranen kunnen samen
met hydraulisch en thermisch gestuurde geisers ge-
bruikt worden indien de uitstroomdruk min. 0,15
MPa bedraagt.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 15.
In kombinatie met geisers is een warmwaterbegrenz-
ing niet noodzakelijk.
Bij een defect functiedeel kan mogelijkerwijs water
uit de ibox weglopen. Daarom moet de ibox boven
het bad gemonteerd worden. Het lekwater wordt
dan in het bad afgevoerd!
Service onderdelen (zie pag. 4)
1 Greep Talis E² 31692000
1.1 Greepstopje 96338000
2 Greep Focus S 31793000
3 Greep Focus E 31791000
4 Greep Talis S 32092000
5 Greep Talis E 33091000
5.1 Greepstopje 94191000
6 Rozet 96453000
7 Kogelrozet Talis E² 96348000
8 Drager-schroef (4) 96454000
9 Rozetdrager 96447000
10 Moer 95007000
11 Borgschroef 96059000
12 Slagdemper 94073000
13 Omstelling 95014000
14 Kardoes kompl. 92730000
15 Omstelhuls 96448000
16 Trekknop 13471000
17 Kogelrozet 95010000
18 Verlengstuk 25 mm 13595000
19 Verlengstuk 22 mm 96753000
21 Terugslagklep 96655000
Probleem Oorzaak Opplossing
Bediening zwaar - kardoes defect of verkalkt - kardoes uitwisselen
Mengkraan lekt - kardoes defect of verkalkt - kardoes uitwisselen
Omstelling functionieert niet - Waterdruk te laag
- Omstelling defect - Waterdruk verhogen - Omstelling uitwisselen
Warmwater temperatuur te laag
Geen koud water
Doorstroomtoestel springt aan
wanneer koud water gekozen is
- Kruisstroom - kardoes uitwisselen

12
13
Dansk
Brugsanvisning
Ved at løfte grebbet åbnes for vandet. Drej mod
venstre for varmt vand og til højre for koldt vand.
Omskift fra kartud til håndbruser sker ved at trække
i knoppen. Tilbagestilling sker automatisk, når der
lukkes for vandet.
Tekniske data
Driftstryk: max 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max 80° C
Anbefalet varmtvandstemperatur: 65° C
Gennemstrømningskapacitet: 24/24 l/min 0,3 MPa
Hansgrohe etgrebsarmaturer kan anvendes i
forbindelse med hydraulisk- og termiskstyrede
gennemstrømningsvandvarmere ved et vandtryk
på 0,15 MPa
Etgrebsarmaturer med varmtvandsbegrænsning,
justering se side 15.
I forbindelse med gennemstrømningsvandvarmer er
en varmtvandsbegrænsning ikke nødvendig.
Da der ved evt. defekt vil komme vand i i-boxen,
skal denne monteres over karet, således at vandet
ledes ned i karet!
Reservedele (se s. 4)
1 Greb Talis E² 31692000
1.1 Dækknap til greb 96338000
2 Greb Focus S 31793000
3 Greb Focus E 31791000
4 Greb Talis S 32092000
5 Greb Talis E 33091000
5.1 Dækknap til greb 94191000
6 Roset 96453000
7 Dækroset Talis E² 96348000
8 Monteringsskruer (4) 96454000
9 Monteringsplade 96447000
10 Møtrik 95007000
11 Skrue 96059000
12 Støjdæmper 94073000
13 Omstiller 95014000
14 Indmad 92730000
15 Dækroset til omstiller 96448000
16 Trykknap 13471000
17 Dækroset 95010000
18 Forlængersæt 25 mm 13595000
19 Forlængersæt 22 mm 96753000
21 Kontraventil 96655000
Fejl Årsag Hjælp
Grebet går trægt - Defekt eller tilkalket kartusche - Udskift kartuschen
Armaturet drypper - Defekt eller tilkalket kartusche - Udskift kartuschen
Omstiller virker ikke - For lavt vandtryk
- Defekt omstiller - Forøg vandtrykket - Udskift omstilleren
Warmwater temperatuur te laag
Geen koud water
Doorstroomtoestel springt aan
wanneer koud water gekozen is
- Varmtvandsbegrænsningen er
forkert indstillet.
- Kryds-flow
- Indstil varmtvandsbe-
grænsningen
- Udskift kartuschen

12
13
Português
Manuseamento
Levantar o manípulo para abrir a água.
Rodar para a esquerda = água quente, rodar para
a direita = água fria.
O fluxo de água é desviado da banheira para o
chuveiro ao puxar o manípulo colocado na parte
superior da bica. Depois de fechar a água a mis-
turadora volta automaticamente a debitar água
pela bica.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. da água quente recomendada: 65° C
Caudal 0,3 MPa: aprox. 24/24 l/min
As misturadoras monocomando Hansgrohe podem
ser utilizadas com esquentadores (de controlo térmico
ou hidráulico) desde que a pressão de utilização
seja, no mínimo, de 0,15 MPa.
Misturadora momocomando equipada com limitador
de temperatura (vide pàg.15).
Em combinação com caldeira ou esquentador
instantâneo o limitador de água quente não se
aplica.
Instalar a ibox sempre sobre a banheira. No caso
de haver algum defeito nas peças da ibox a água
pode fluir para lá.
Peças de substituição (ver página 4)
1 Manípulo Talis E² 31692000
1.1 Tampa de parafuso 96338000
2 Manípulo Focus S 31793000
3 Manípulo Focus E 31791000
4 Manípulo Talis S 32092000
5 Manípulo Talis E 33091000
5.1 Tampa de parafuso 94191000
6 Cápsula 96453000
7 Espelho do manípulo Talis E² 96348000
8 Parafusos de fixação (4) 96454000
9 Sede 96447000
10 Porca 95007000
11 Parafuso 96059000
12 Redutor de ruído 94073000
13 Inversor 95014000
14 Cartucho 92730000
15 Cápsula 96448000
16 Manípulo do inversor 13471000
17 Espelho do manípulo 95010000
18 Crescente 25 mm 13595000
19 Crescente 22 mm 96753000
21 Válvula anti-retorno 96655000
Falha Causa Solução
Misturadora perra - Cartucho defeituoso,
calcificado - Substituir cartucho
Misturadora a pingar - Cartucho defeituoso
Sedimentação - Substituir cartucho
Inversor não funciona - Pressão da água muito baixa
- Inversor defeituoso - Aumentar a pressão da água - Substituir inversor
Temperatura da água quente
muito baixa
Sem água fria
O esquentador dispara quando
a água fria está seleccionada
- O limitador de temperatura está
incorrectamente colocado
- Fluxos cruzados
- Regular o limitador de
temperatura
- Udskift kartuschen

14
15
Polski
Obsługa
Odchylenie uchwytu powoduje otwarcie mieszacza.
Odchylenie w lewą stronę= ciepła woda,
odchylenie w prawą stronę= zimna woda.
Załączenie przepływu przez główkę prysznicową
uzyskujemy przez pociągnięcie
przełącznika. Ustawienie powrotne uzyskujemy
automatycznie po zamknięciu mieszacza.
Dane techniczne
Ciśnienie robocze max. 1 MPa
Zalecane ciśnienie robocze 0,1 - 0,5 MPa
Ciśnienie kontrolne 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temp. ciepłej wody max.80°C
Zalecana temp. ciepłej wody 65°C
Wyjście wanna przy 0,3 MPa około 24 l/min
Wyjście prysznic przy 0,3 MPa około 24 l/min
Mieszacze jednouchwytowe Hansgrohe mogą
być stosowane w połączeniu z przepływowymi
podgrzewaczami wody, sterowanymi hydraulic-
znie i termicznie, jeśli ciśnienie wody wynosi min.
0,15 MPa
Mieszacz jednouchwytowy z ograniczeniem wody
gorącej, justowanie - patrz str. 15.
W połączeniu z przepływowymi podgrzewaczami
wody blokada wody gorącej nie jest konieczna.
W przypadku uszkodzenia jakichkolwiek elementów
przepływająca woda może kapać z iboxa, dlatego
też należy zamontować go nad wanną, dzięki czemu
woda będzie mogła spływać do wanny.
W przypadku uszkodzenia jakichkolwiek elementów
przepływająca woda może kapać z iboxa, dlatego
też należy zamontować go nad wanną, dzięki czemu
woda będzie mogła spływać do wanny.
Części serwisowe (zobacz str. 4)
1 Pokrętło Talis E² 31692000
1.1 Uchwyt 96338000
2 Pokrętło Focus S 31793000
3 Pokrętło Focus E 31791000
4 Pokrętło Talis S 32092000
5 Pokrętło Talis E 33091000
5.1 Uchwyt 94191000
6 Rozeta 96453000
7 Rozeta kulowa Talis E² 96348000
8 Śruby rozety nośnej (4) 96454000
9 Rozeta nośna 96447000
10 Nakrętka 95007000
11 Śruba bezpieczeństwa 96059000
12 Tłumik drgań 94073000
13 Przełącznik 95014000
14 Wkład kpl. 92730000
15 Tulejka przełączeniowa 96448000
16 Kulka przełącznika 13471000
17 Rozeta kulowa 95010000
18 Przedłużka 25 mm 13595000
19 Przedłużka 22 mm 96753000
21 Zabezpieczenie przepływu
zwrotnego 96655000
Usterka Przyczyna Pomoc
Ciężka praca uchwytu armatury - defekt wkładu, osady kamiena
wapiennego - wymiana wkładu
Armatura cieknie - defekt wkładu, osady - wymiana wkładu
Przełącznik nie funkcjonuje - niewystarczające ciśniene
- zwiększyć ciśniene - defekt przełącznika - wymienić przełącznik
Za niska temp. ciepłej wody,
brak zimnej wody
Podgrzeewacz przepywowy
wyłącza się po wybraniu
zimnej wody
- złe ustawiene orgraniczenia ciepłej
wody
- przepływ krzyżowy
- ustawić ograniczenie
przepływu wody
- wymiana wkładu

14
15
Warmwasserbegrenzung: Warmwassertemperatur 60°C, Kaltwassertemperatur 10°C, Fließdruck 0,3 MPa.
Limiteur d’eau chaude: Température d’eau chaude 60°C, Température d’eau froide 10°C, Pression dynamique 0,3 MPa.
Hot water limiter: hot water temperature 60°C, cold water temperature 10°C, flow rate 0,3 MPa.
Limitatore di acqua calda: temperatura dell’acqua calda 60°C, temperatura dell’acqua fredda 10°C, pressione 0,3 MPa.
Limitación del agua caliente: temperature del agua caliente 60°C, temperatura del agua fria 10°C, presión dinámica 0,3 MPa.
Warmwaterbegrenzing: Warmwatertemperatuur 60°C, Koudwatertemperatuur 10°C, stroomdruk 0,3 MPa.
Varmtvandsbegrænsning: Varmtvandstemperatur 60o C, koldtvandstemperatur 10o C, vandtryk 0,3 MPa.
Limitador de água quente: Temperatura da água quente 60°C, Temperatura da água fria 10°C, Pressão 0,3 MPa.
Ograniczenie ciepłej wody: temperatura ciepłej wody 60°C, temperatura zimnej wody 10°C, ciśnienie 0,3 MPa.
21 3
4 5
6 7

16
09/2006 9.08419.08

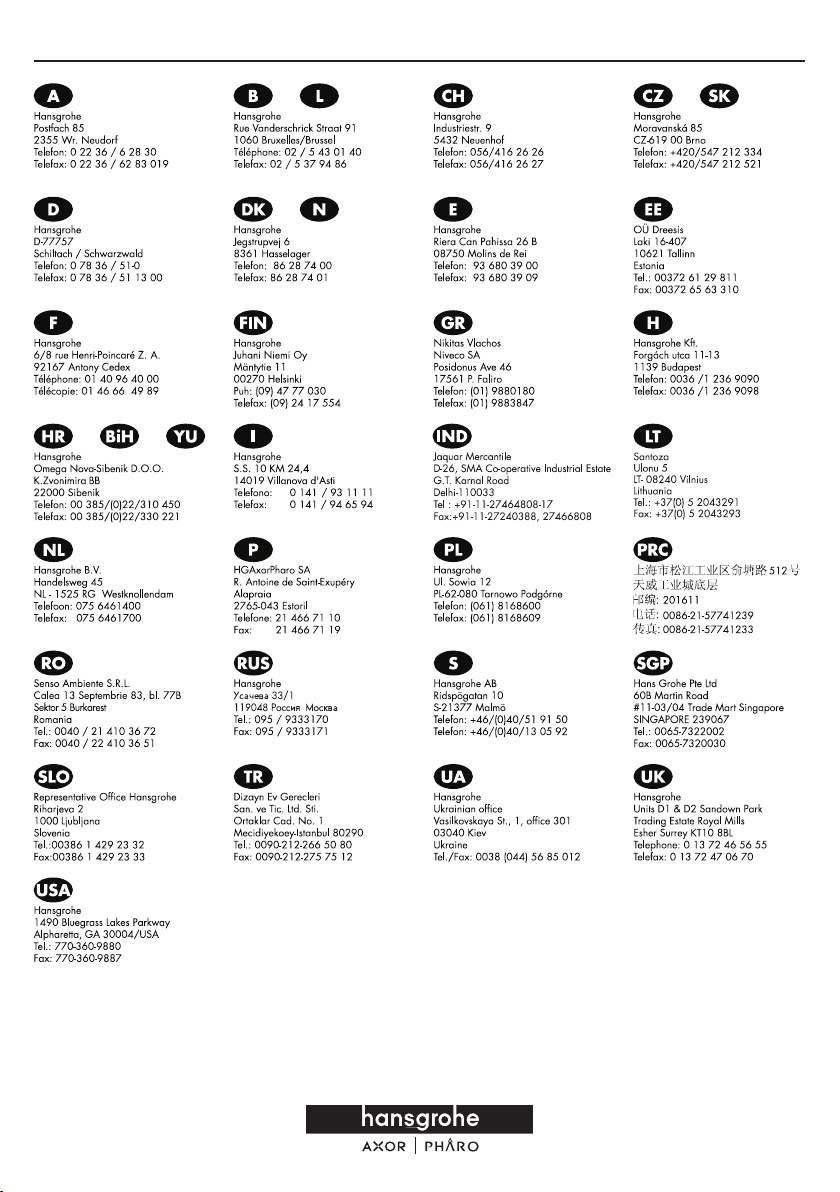

Hansgrohe · Postfach 1145 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
