Hans Grohe AXOR Uno 41560 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l'uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  16
Lesezeichen
Deutsch 2
Français 2
English 3
Italiano 3
Español 4
Nederlands 4
Dansk 5
Português 5
Polski 6
Česky 6
Slovensky 7
中文 7
Русский 8
Magyar 8
Suomi 9
Svenska 9
Lietuviškai 10
Hrvatski 10
Türkçe 11
Română 11
Ελληνικά 12
Slovenski 12
Estonia 13
Latvian 13
Srpski 14
Norsk 14
БЪЛГАРСКИ 15
Shqip 15
16 
Uno
41519XXX
Uno
41520XXX
Uno
41560XXX
41580XXX
Uno
41521XXX
Uno
41534XXX
Uno
41538XXX
Uno
41533XXX
Uno
41528XXX
Uno
41535XXX
Uno
41536XXX

Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Es darf ausschließlich nur der Haltegriff 41530XXX
zum Festhalten benutzt werden, die übrigen Produk-
te sind für diesen Einsatzzweck nicht geeignet.
Die ordnungsgemäße Befestigung und der feste Sitz
der montierten Produkte ist in periodischen Abstän-
den (jährlich) zu überprüfen.
Montagehinweise
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die Befes-
tigungsfläche im gesamten Bereich der Befestigung
plan ist (keine vorstehenden Fugen oder Fliesenver-
satz), der Wandaufbau für eine Montage des Produk-
tes geeignet ist und keine Schwachstellen aufweist.
• Das Glas enthält Bleioxid.
Deutsch
Demontage (siehe Seite 20)
Maße (siehe Seite 17)
Mundgeblasene Teile - Maßabweichungen
berechtigen nicht zu Reklamationen
Kein essigsäurehaltiges Silikon verwenden!
Serviceteile
(siehe Seite 20)
XXX = Farbcodierung
000 = chrom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = gold-optik

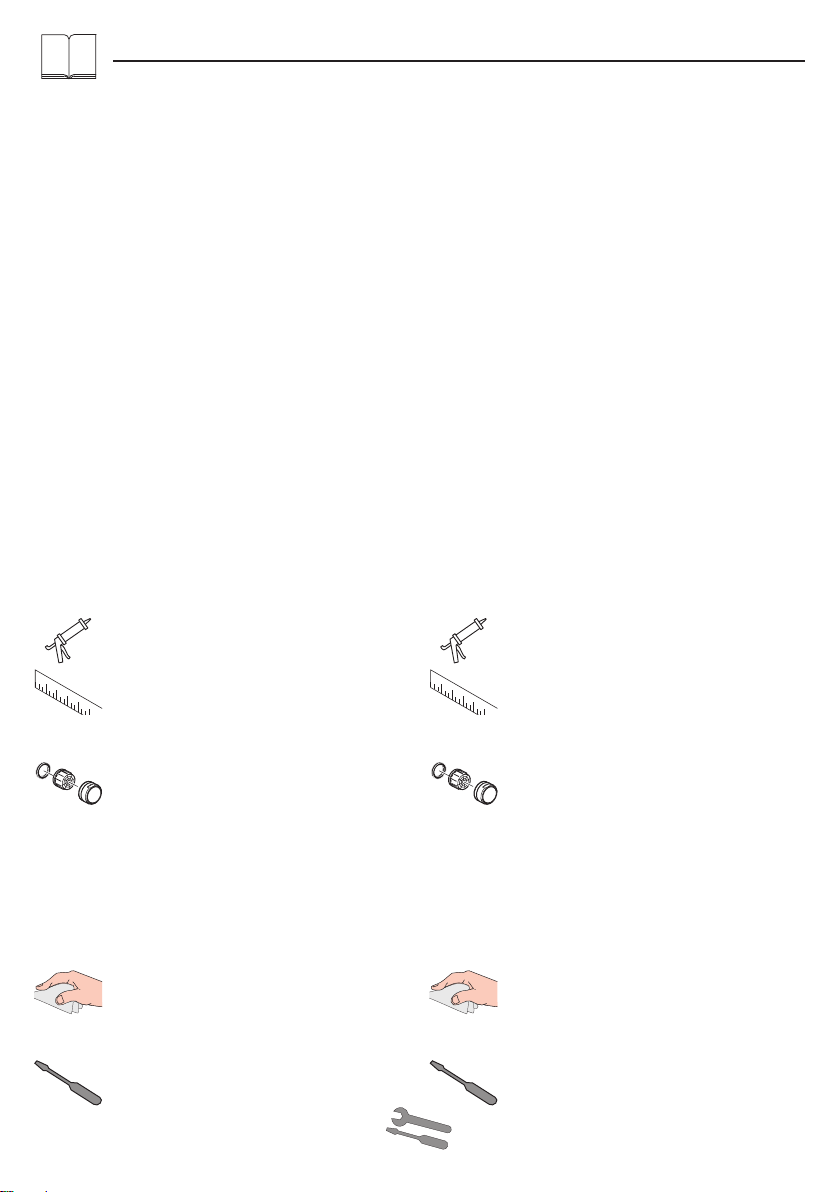

Symbolerklärung
Montage
siehe Seite 18
Reinigung (siehe Seite 20) und bei-
liegende Broschüre
Zum Füllen und Reinigen Pumpe und Deckel
abnehmen.
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
N'utiliser que la poignée 41530XXX pour se retenir,
les autres produits ne convenant pas à cette utilisa-
tion.
Vérifier à intervalles réguliers (une fois par an) la
fixation correcte et la bonne assise des produits
montés
Instructions pour le montage
• Lors du montage de ce produit par du personnel
qualifié, veiller à ce que la surface de fixation soit
bien plane dans toute la zone de fixation (pas de
dépassement de joints ou de déport de carreaux), à
ce que le mur se prête au montage du produit et ne
présente aucun point fragile.
• Le verre contient de l'oxyde de plomb.
Français
Démontage (voir pages 20)
Dimensions (voir pages 17)
Pièce soufflée artisanalement - Les diffé-
rences de dimension ne justifient pas une
réclamation.
Ne pas utiliser de silicone contenant de
l'acide acétique!
Pièces détachées
(voir pages 20)
XXX = Couleurs
000 = chromé
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = or l'optique
Description du symbole
Montage
voir pages 18
Nettoyage (voir pages 20) et bro-
chure ci-jointe
Retirer la pompe et le couvercle pour remplir
et nettoyer.
2

Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
Use only the handle 41530XXX for support, the
remaining products are not intended to be used as
supports.
Check the proper attachment and tight seating of the
installed products periodically (annually).
Installation Instructions
• During installation of the product by qualified trained
personnel, make sure that the entire fastening surface
is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the
product and has no weak points.
• The glass contains lead oxide.
English
Dismounting (see page 20)
Dimensions (see page 17)
The glass could be of a different size as
illustrated due to it being blown by mouth.
Do not use silicone containing acetic acid!

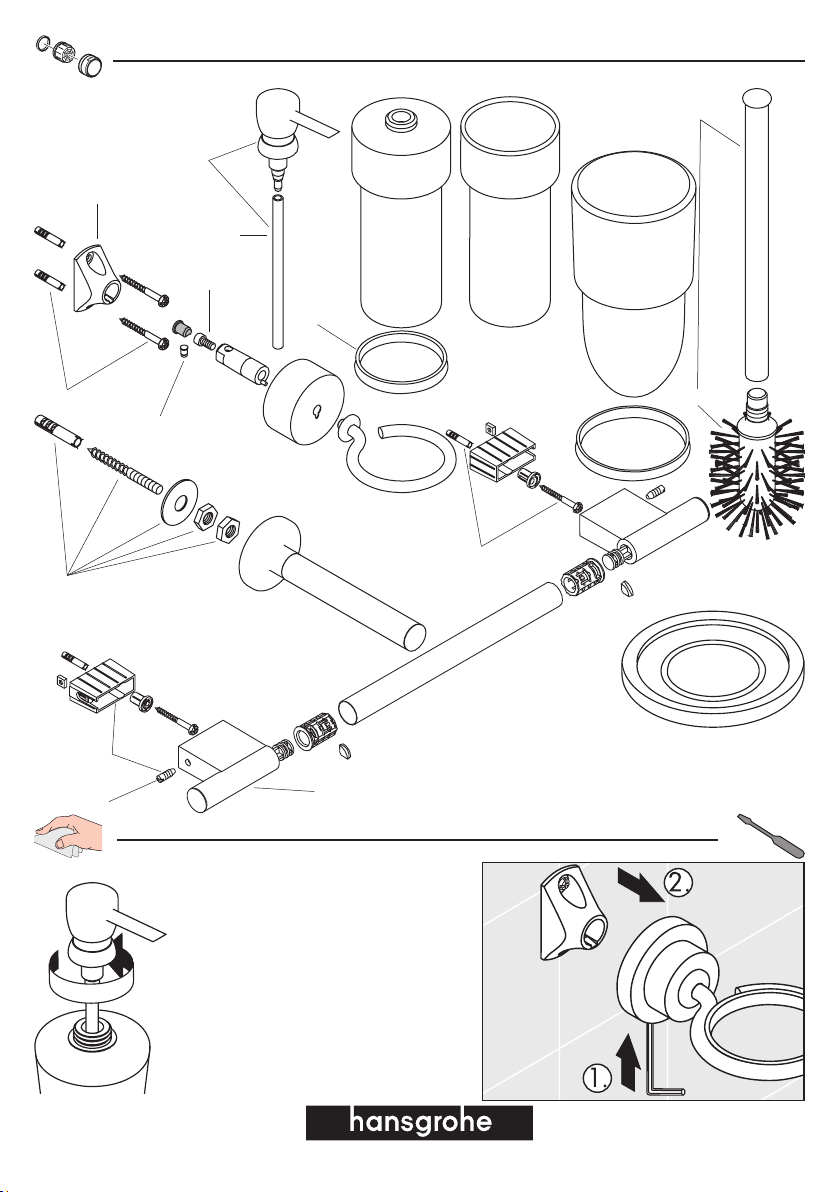

Spare parts
(see page 20)
XXX = Colors
000 = chrome plated
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = gold plated

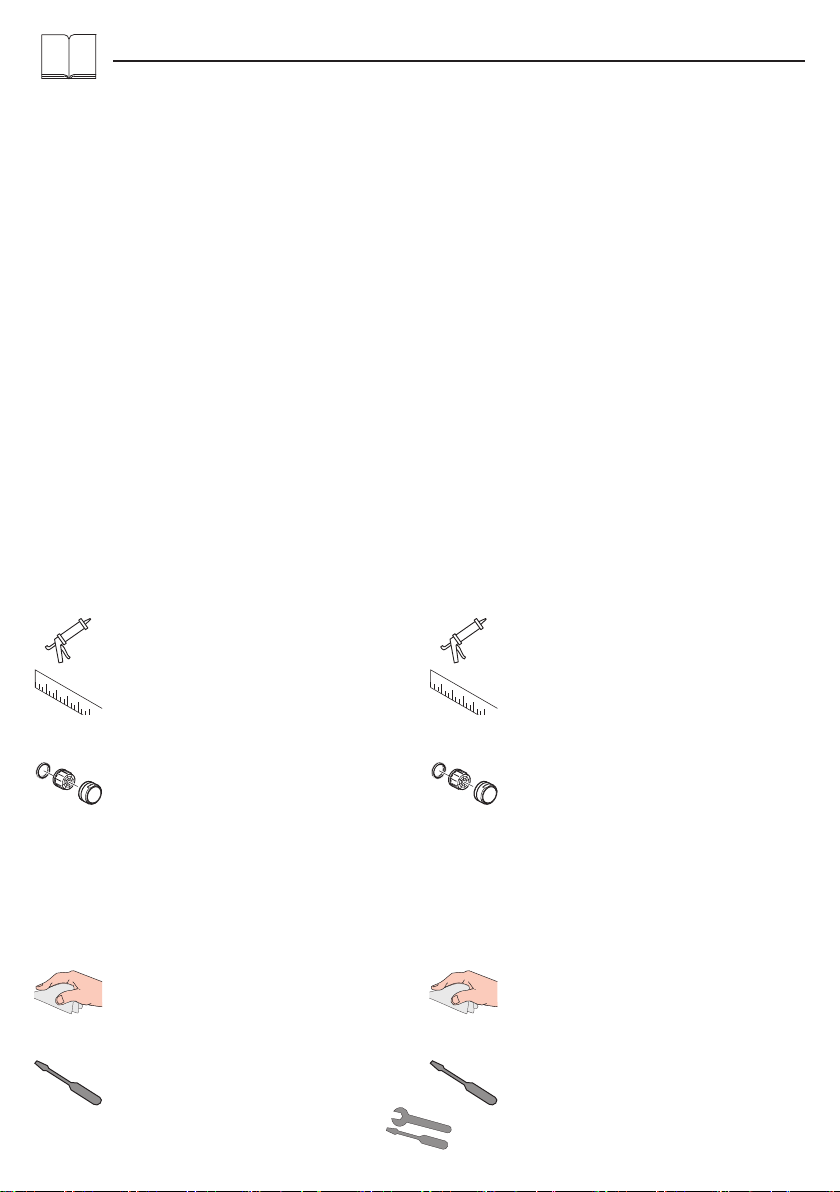

Symbol description

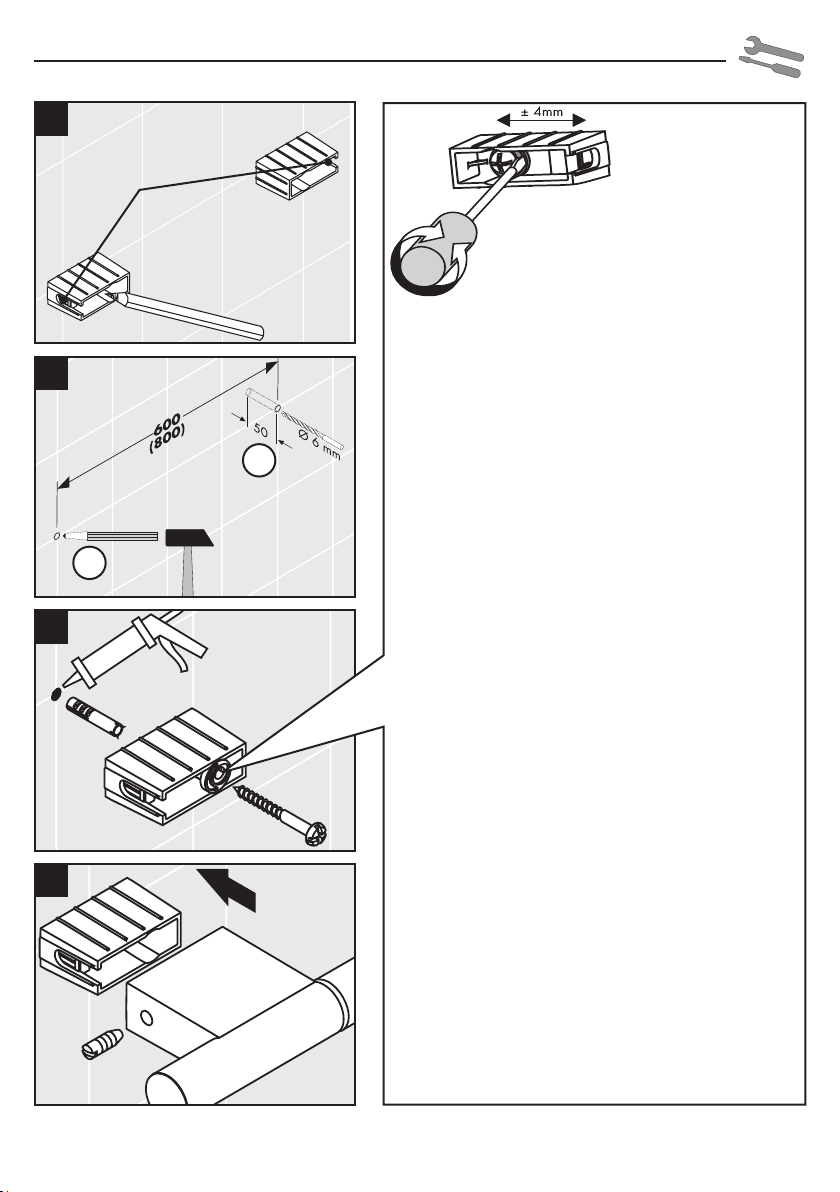

Assembly
see page 18
Cleaning (see page 20) and en-
closed brochure
Lift off pump and lid for filling and cleaning.
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiac-
ciamento e da taglio bisogna indossare guanti
protettivi.
Per tenersi deve essere utilizzato esclusivamente
l'impugnatura 41530XXX, gli altri prodotti non sono
adatti per questo scopo d'impiego.
Il fissaggio a regola d'arte e la sede fissa dei
prodotti montati va controllato a intervallo periodico
(annualmente).
Istruzioni per il montaggio
• Per il montaggio del prodotto da personale specia-
lizzato qualificato bisogna fare attenzione, che la
superficie di fissaggio, in tutto il campo di fissaggio,
sia piana (nessuna giunzione sporgente o sfalsamento
di piastrella), la costruzione della parete sia adatta
al montaggio del prodotto e che non presenti alcun
punto debole.
• Il vetro contiene ossido di piombo.
Italiano
Smontaggio (vedi pagg. 20)
Ingombri (vedi pagg. 17)
Pezzi soffiati – Non si accettano dei reclami
a causa di tolleranze dimensionali
Non utilizzare silicone contenente acido
acetico!
Parti di ricambio
(vedi pagg. 20)
XXX = Trattamento
000 = cromato
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = dorato ottica
Descrizione simbolo
Montaggio
vedi pagg. 18
Pulitura (vedi pagg. 20) e brochure
allegata
Per riempire e pulire il contenitore togliere
la pompa e il coperchio.
3

Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
Solo debe utilizarse exclusivamente la manilla
41530XXX para sujetarse, los demás productos no
son adecuados para este uso.
Debe comprobarse en intervalos periódicos (anual-
mente) que los productos montados estén bien
fijados y asentados.
Indicaciones para el montaje
• Durante el montaje del producto, mediante personal
especializado, se debe asegurar de que la super-
ficie de sujeción en todo el área de la fijación sea
plana (sin fugas o azulejos que sobresalgan), que la
estructura del muro sea adecuada para el montaje del
producto y que no presente puntos débiles.
• El vidrio contiene óxido de plomo.
Español
Despiece (ver página 20)
Dimensiones (ver página 17)
Piezas sopladas por la boca - Las diferen-
cias de medida no dan derecho a reclama-
ción
No utilizar silicona que contiene ácido
acético!
Repuestos
(ver página 20)
XXX = Acabados
000 = cromado
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = oro óptica
Descripción de símbolos
Montaje
ver página 18
Limpiar (ver página 20) y folleto
anexo
Para llenar y limpiar quitar la bomba y la
cobertera.
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Alleen de handgreep 41530XXX mag gebruikt wor-
den om zich vast te houden, de overige producten
zijn voor dat gebruiksdoeleinde niet geschikt.
De reglementaire bevestiging en de vaste zitting
van de gemonteerde producten moet regelmatig
(jaarlijks) gecontroleerd worden.
Montage-instructies
• Bij de montage van het product door gekwalificeerd
vakpersoneel moet erop gelet worden dat het monta-
gevlak in het volledige bereik van de bevestiging vlak
is (geen uitstekende voegen of verspringende tegels),
dat de wand geschikt is voor de montage van het
product en geen zwakke plaatsen vertoont.
• Het glas bevat loodoxyde.
Nederlands
Demontage (zie blz. 20)
Maten (zie blz. 17)
Mondgeblazen materiaal - Maatafwijkingen
rechtvaardigen geen reklamaties
Gebruik geen zuurhoudende silicone!
Service onderdelen
(zie blz. 20)
XXX = Kleuren
000 = verchroomd
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = verguld-look
Symboolbeschrijving
Montage
zie blz. 18
Reinigen (zie blz. 20) en bijgevoeg-
de brochure
Voor het vullen en reinigen pompje en afde-
krozet verwijderen.
4

Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Man må udelukkende bruge håndtaget 41530XXX
til at holde sig fast med. De øvrige produkter er ikke
egnet til dette formål.
Den korrekte montering og position af monterede
produkter skal kontroller i regelmæssige afstande
(årligt).
Monteringsanvisninger
• Ved montering af produktet igennem kvalificerede
fagfolk skal der holdes øje med, at fastgørelsesover-
fladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at
væggene er velegnet til monteringen af produktet og
ikke har svare områder.
• Glasset indeholder blyoxid.
Dansk
Afmontere (se s. 20)
Målene (se s. 17)
Mundblæste dele - der kan ikke reklameres
mod småafvigelser.
Der må ikke benyttes eddikesyreholdig
silikone!
Reservedele
(se s. 20)
XXX = Overflade
000 = Krom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = Brushed nickel
930 = Polished Brass
990 = Guld optic
Symbolbeskrivelse
Montering
se s. 18
Rengøring (se s. 20) og vedlagt
brochure
Ved påfyldning og rengøring tag da pumpe
og låget af.
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
Para se segurar ou apoiar só pode 41530XXX
utilizar a pega, visto os outros produtos não serem
adequados para esse fim.
A fixação e encaixe correctos dos produtos
montados devem ser verificados periodicamente
(anualmente).
Avisos de montagem
• Durante a montagem efectuada por técnicos qualifi-
cados deve ter-se em atenção que a superfície de fi-
xação seja plana em toda a sua extensão (sem juntas
ou ladrilhos salientes), que a estrutura da parede seja
adequada para a montagem do produto e que não
apresente pontos fracos.
• O vidro contém óxido de chumbo.
Português
Desmontar (ver página 20)
Medidas (ver página 17)
O vidro poderá apresentar diferenças em
relação ao ilustrado devido ao facto de ser
feito por sopro.
Não utilizar silicone que contenha ácido
acético!
Peças de substituição
(ver página 20)
XXX = Acabamentos
000 = cromado
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = ouro ótica
Descrição do símbolo
Montagem
ver página 18
Limpeza (ver página 20) e brochura
em anexo
Retirar a bomba e a cobertura para encher
e limpar.
5

Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Do trzymania się może być używany jedynie uchwyt
41530XXX; pozostałe produkty nie nadają się do
tego celu.
W określonym czasie (co roku) należy sprawdzać
właściwe zamocowanie i odpowiednie osadzenie
zamontowanych produktów.
Wskazówki montażowe
• Montaż produktu musi być wykonany przez wykwali-
fikowanego fachowca. Powierzchnia w miejscu monta-
żu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu
musi być stabilna. Dołożone w komplecie śruby i kołki
rozporowe są przeznaczone do betonu.
• Szkło zawiera tlenek ołowiu.
Polski
Demontaż (patrz strona 20)
Wymiary (patrz strona 17)
Ustnie dmuchane elementy – różnice w
wymiarach nie podlegają reklamacji
Nie stosować silikonów zawierających kwas
octowy!
Części serwisowe
(patrz strona 20)
XXX = Kody kolorów
000 = chrom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = nikiel szorowany
930 = Polished Brass
990 = złoty szlachetna
Opis symbolu
Montaż
patrz strona 18
Czyszczenie (patrz strona 20) i dołą-
czona broszura
Do napełniania i czyszczenia pompy zdjąć
klapkę.
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
K držení se smí používat výlučně držák 41530XXX,
ostatní produkty nejsou vhodné pro tento účel
použití.
Upevnění podle předpisů a pevné usazení monto-
vaných produktů je třeba kontrolovat v periodických
časových intervalech (ročně).
Pokyny k montáži
• Při montáži produktu kvalifikovanou osobou je třeba
dbát na to, aby byla upevňovací plocha v celé oblasti
upevnění rovná (žádné vyčnívající spáry nebo zapuš-
tění obkladů), aby struktura stěny byla vhodná pro
montáž produktu a neměla žádná slabá místa.
• Sklo obsahuje oxid olovnatý.
Česky
Demontáž (viz strana 20)
Rozmìry (viz strana 17)
Ručně foukané sklo - rozdíly v rozměrech
neoprávňují k reklamaci
Nepoužívat silikon s obsahem kyseliny
octové!
Servisní díly
(viz strana 20)
XXX = Kód povrchové úpravy
000 = chrom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = zlato ocel
Popis symbolů
Montáž
viz strana 18
Čištění (viz strana 20) a přiložená
brožura
K naplnění a čistění čerpadla sejmout víko.
6

Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Na držanie sa smie používať výlučne držiak
41530XXX, ostatné produkty nie sú vhodné na tento
účel použitia.
Upevnenie podľa predpisov a pevné osadenie mon-
tovaných produktov treba kontrolovať v periodických
časových intervaloch (ročne).
Pokyny pre montáž
• Pri montáži produktu kvalifikovanou osobou treba
dávať pozor na to, aby bola upevňovacia plocha
v celej oblasti upevnenia rovná (žiadne vyčnievajúce
medzery alebo zapustenia obkladov), aby štruktúra
steny bola vhodná pre montáž produktu a nemá
žiadne slabé miesta.
• Sklo obsahuje oxid olovnatý.
Slovensky
Demontáž (viď strana 20)
Rozmery (viď strana 17)
Sklo má byť inej veľľkosti než je zobrazené,
lebo sa vyfukuje ústami. Nie je nárok na
reklamáciu.
Nepoužívať silikón s obsahom kyseliny
octovej!
Servisné diely
(viď strana 20)
XXX = Farebné označenie
000 = chróm
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = zlato ocel
Popis symbolov
Montáž
viď strana 18
Čistenie (viď strana 20) a priložená
brožúra
Pri plnení a čistení čerpadla odoberte veko.
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
握柄只用于握持41530XXX，其它产品不适用于
此项使用用途。
应定期（每年）检查已装配好的产品是否正常
固定和固定定位。
安装提示
• 由有资格的专业人员进行产品安装时请注意：在
所有加固区域中，加固表面是否平整（无突出的
接缝或瓷砖），墙体结构是否适合产品安装且未
显露出任何缺点。
• 该玻璃含氧化铅。
中文
拆卸(参见第页20)
大小(参见第页17)
玻璃由于使用嘴吹开的，所以尺寸可能
与图示不同。
请勿使用含有乙酸的硅胶！
备用零件
(参见第页20)
XXX= 颜色代码
000=镀铬
330=PolishedBlackChrome
340=BrushedBlackChrome
820=镍拉丝
930=PolishedBrass
990=金色
符号说明
安装
参见第页18
清洗(参见第页20)并附有小
手册
升高泵和盖子，用于加注和排放。
7

Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Для фиксации разрешается использовать исклю-
чительно рукоятку41530XXX, остальные изделия
непригодны для этой цели.
Надлежащее крепление и плотность посадки уста-
новленных изделий следует проверять регулярно
(ежегодно).
Указания по монтажу
• Во время монтажа изделия квалифицированным
персоналом поверхность крепления должна быть
ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной
плитки); для монтажа изделия следует использовать
подходящую стену достаточной прочности.
• Стекло содержит оксид свинца.
Русский
Демонтаж (см. стр. 20)
Размеры (см. стр. 17)
Делали выполненные способом ручного
дутья – отклонения размеров не являются
основанием для рекламаций
Не применяйте силикон, содержащий
уксусную кислоту.
Κомплеκт
(см. стр. 20)
XXX = Цветная кодировка
000 = хром
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = глянцевое золото
Описание символов
Монтаж
см. стр. 18
Очистка (см. стр. 20) и прилагае-
мая брошюра
Для наполнения и очистки снимите насос
и крышку.
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
Kapaszkodáshoz kizárólag csak a kapaszkodót
41530XXX szabad használni, a további termékek
nem alkalmasak ilyen jellegű használatra.
A felszerelt termékek szabályszerű rögzítését és
szilárd elhelyezkedését rendszeres időközönként
(évente) ellenőrizni kell.
Szerelési utasítások
• A termék képzett szakember általi felszerelése esetén
ügyelni kell arra, hogy a rögzítési felület teljesen sima
legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és
ne legyen gyenge pontja.
• Az üveg ólom-oxidot tartalmaz.
Magyar
Leszerelés (lásd a oldalon 20)
Méretet (lásd a oldalon 17)
Fúvott alkatrészek - a méretbeli eltérések
nem jogosítanak fel reklamációra.
Ne használjon ecetsavtartalmú szilikont!
Tartozékok
(lásd a oldalon 20)
XXX = Színkódolás
000 = króm
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = arany-hatású
Szimbólumok leírása
Szerelés
lásd a oldalon 18
Tisztítás (lásd a oldalon 20) és mellé-
kelt brossúrával
A töltéshez és tisztításhoz vegye le a szivaty-
tyút és a fedelet.
8

Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Vain kahvaa saa käyttää kiinnipitämiseen41530XXX
, muut tuotteet eivät sovi käytettäviksi siihen tarkoi-
tukseen.
Asennettujen tuotteiden asianmukainen kiinnitys
ja tiukkuus on tarkastettava säännöllisin väliajoin
(vuosittain).
Asennusohjeet
• Pätevän ammattihenkilöstön asentaessa tuotetta on
otettava huomioon, että kiinnityspinnan on oltava koko
kiinnitysalueelta tasainen (ei korkeita saumoja tai laat-
tojen yhtymäkohtia), seinän rakenne soveltuu tuotteen
asennukseen eikä siinä ole heikkoja kohtia.
• Lasi sisältää lyijyoksidia.
Suomi
Irrotus (katso sivu 20)
Mitat (katso sivu 17)
Käsinpuhalletut osat - mittapoikkeamat eivät
ole peruste reklamaation tekemiselle.
Älä käytä etikkahappopitoista silikonia!
Varaosat
(katso sivu 20)
XXX = Värikoodaus
000 = kromi
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = harjattu nikkeli
930 = Polished Brass
990 = kultaoptiikka
Merkin kuvaus
Asennus
katso sivu 18
Puhdistus (katso sivu 20) ja oheinen
esite
Poista pumppu ja kansi täyttöä ja puhdistusta
varten.
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Det är bara handtaget 41530XXX som får använ-
das till att hålla fast sig i. Övriga produkter är inte
lämpliga till detta.
Alla monterade produkter ska kontrolleras regelbun-
det (varje år) så att de sitter fast ordentligt.
Monteringsanvisningar
• När kvalificerad fackpersonal monterar produkten är
det viktigt att fästytan är plan över hela fastsättnings-
området (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en monte-
ring av produkten och inte har några svaga punkter.
• Glaset innehåller blyoxid.
Svenska
Demontering (se sidan 20)
Måtten (se sidan 17)
Handtillverkade delar – måttavikelser berät-
tigar inte till reklamationer
Använd inte silikon som innehåller ättiksyra!
Reservdelar
(se sidan 20)
XXX = Färgkodning
000 = krom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = borstad nickel
930 = Polished Brass
990 = guld-optik
Symbolförklaring
Montering
se sidan 18
Rengöring (se sidan 20) och medföl-
jande broschyr
Tag bort pump och lock för att fylla och
rengöra.
9

Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Fiksuoti reikia tik su rankena 41530XXX, kiti gaminiai
šiam tikslui nepritaikyti.
Gaminių pritvirtinimo teisingumą ir patikimumą
būtina periodiškai (kasmet) tikrinti.
Montavimo instrukcija
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai
turi atkreipti dėmesį, kad pritvirtinimo plokštuma būtų
lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių
trūkumų.
• Stiklo Sudėtyje yra švino oksidas.
Lietuviškai
Išmontavimas (žr. psl. 20)
Išmatavimai (žr. psl. 17)
Stiklinė gali būti įvairių dydžių
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Atsarginės dalys
(žr. psl. 20)
XXX = Spalvos
000 = chrom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = aukso optika
Simbolio aprašymas
Montavimas
žr. psl. 18
Valymas (žr. psl. 20) ir pridedama
brošiūra
Valymui nuimkite siurblį ir dangtį.
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Za držanje se smije koristiti isključivo dr-
žak41530XXX, svi ostali proizvodi su za tu svrhu
neprikladni.
U redovitim vremenskim razmacima (jednom
godišnje) valja provjeravati propisnu pričvršćenost i
stabilnost postavljenih proizvoda.
Upute za montažu
• Kada proizvod montira kvalificirano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primjerena montaži proizvo-
da te da nema slabih mjesta.
• Staklo ima olovni oksid.
Hrvatski
rastavljanje (pogledaj stranicu 20)
Mjere (pogledaj stranicu 17)
Stakleni dijelovi - različitosti dimenzija
ne predstavljaju razlog za reklamaciju
proizvoda.
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Rezervni djelovi
(pogledaj stranicu 20)
XXX = Boje
000 = krom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = optika zlato
Opis simbola
Sastavljanje
pogledaj stranicu 18
Čišćenje (pogledaj stranicu 20) i
priložena brošura
Kod punjenja i čišćenja crpke skinite
poklopac
10

Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanma-
ları önlemek için eldiven kullanılmalıdır.
Tutunmak 41530XXX için sadece tutamak kullanılabi-
lir, diğer ürünler bu kullanıma uygun değildir.
Monte edilmiş ürünlerin talimatlara uygun sabitliği
ve sıkı duruşu düzenli aralıklarla (yıllık) kontrol
edilmelidir.
Montaj açıklamaları
• Ürünün yetkili uzman personel tarafından montajı
yapılırken, sabitleme yüzeyinin sabitleme planının tüm
alanında bulunduğuna (derz veya fayans kayması
olmamalıdır), duvar yapısının ürünün montajı için
uygun olduğuna ve zayıf noktaları bulunmadığına
dikkat edilmelidir.
• Cam kurşun oksit içerir.
Türkçe
Sökme (bakınız sayfa 20)
Ölçüleri (bakınız sayfa 17)
Ağza üfleme yapan parçalar -ölçü sapmala-
rı- şikayet nedeni değildir
Asetik asit içeren silikon kullanmayın!
Yedek Parçalar
(bakınız sayfa 20)
XXX = Renkler
000 = krom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = altın-optik
Simge açıklaması
Montajı
bakınız sayfa 18
Temizleme (bakınız sayfa 20) ve
birlikte verilen broşür
Doldurmak ve temizlemek için pompayı ve
kapağı çıkartın.
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea contuziu-
nilor şi tăierii mâinilor.
Utilizaţi exclusiv mânere de sprijin 41530XXX pentru
a vă sprijini, celealte produse nu sunt potrivite pentru
a fi utilizate cu acest scop.
Fixarea corespunzătoare şi poziţia fixă a produse-
lor montate trebuie verificate la intervale regulate
(anual).
Instrucţiuni de montare
• La montarea produsului de către un personal calificat
se va avea grijă ca suprafaţa de fixare să fie plană
pe toată aria de fixare (fără proeminenţe ale rosturilor
sau îmbinări între plăcile de faianţă) şi ca structura
peretelui să fie corespunzătoare pentru fixarea produ-
sului, să nu prezinte locuri cu rezistenţă redusă.
• Sticlă conţine oxid de plumb.
Română
Demontare (vezi pag. 20)
Dimensiuni (vezi pag. 17)
Piese fabricate manual - diferenţele de
dimensiuni nu pot considera motivul unei
reclamaţii.
Nu utilizaţi silicon cu conţinut de acid acetic!
Piese de schimb
(vezi pag. 20)
XXX = Coduri de culori
000 = crom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = nichel mat
930 = Polished Brass
990 = auriu optic
Descrierea simbolurilor
Montare
vezi pag. 18
Curăţare (vezi pag. 20) şi broşura
alăturată
Pentru umplere şi curăţare scoateţi pompa
şi capacul.
11

Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη συναρμο-
λόγηση πρέπει να φοράτε γάντια.
Μπορεί να χρησιμοποιηθεί αποκλειστικά για κράτη-
μα μόνο η λαβή 41530XXX. Τα υπόλοιπα προίόντα
είναι ακατάλληλα για τη χρήση αυτή.
Θα πρέπει να ελέγχετε ανά διαστήματα (ετησίως) αν
η στερέωση εξακολουθεί να είναι επαρκής και αν τα
τοποθετημένα προίόντα στηρίζονται καλά.
Οδηγίες συναρμολόγησης
• Κατά τη συναρμολόγηση του προϊόντος από ειδικό
προσωπικό θα πρέπει να ελέγχεται με ιδιαίτερη
προσοχή η επιφάνεια στερέωσης, αν είναι επίπεδη σε
όλη της την επιφάνεια (δεν πρέπει να εξέχουν αρμοί ή
πλακάκια), αν η υποδομή του τοίχου είναι κατάλληλη
για τη στερέωση του προϊόντος και αν παρουσιάζει
ασθενή σημεία.
• Το γυαλί που περιέχει οξείδιο του μολύβδου.
Ελληνικά
Αποσυναρμολόγηση (βλ. Σελίδα
20)
Διαστάσεις (βλ. Σελίδα 17)
Τα τμήματα ελεύθερης σηματοδότησης και οι
αποκλίσεις από τις διαστάσεις δεν δικαιολο-
γούν τα όποια παράπονα.
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Ανταλλακτικά
(βλ. Σελίδα 20)
XXX = Χρώματα
000 = Επιχρωμιωμένο
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = νίκελ ματ
930 = Polished Brass
990 = οπτική χρυσού
Περιγραφή συμβόλων
Συναρμολόγηση
βλ. Σελίδα 18
Καθαρισμός (βλ. Σελίδα 20) και
συνημμένο φυλλάδιο
Για την πλήρωση και τον καθαρισμό της
αντλίας, να αφαιρείτε το κάλυμμα.
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Za držanje se sme uporabljati izključno držalni ročaj
41530XXX, preostali proizvodi niso primerni za
tovrstno uporabo.
V periodičnih presledkih (letno) je treba preverjati
pravilno pritrditev in trdnost naseda montiranih
proizvodov.
Navodila za montažo
• Pri montaži tega proizvoda s strani kvalificiranega
strokovnega osebja je treba paziti na to, da je pritr-
dilna ploskev na celotni površini za pritrditev gladka
(brez izstopajočih fug ali zasekov ploščic), da je
struktura stene primerna za montažo proizvoda in ne
kaže šibkih mest.
• Steklo vsebuje svinčeni oksid.
Slovenski
Demontaža (glejte stran 20)
Mere (glejte stran 17)
Ustno pihani deli - odstopanja v velikosti niso
razlog za reklamacijo.
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Rezervni deli
(glejte stran 20)
XXX = Barve
000 = krom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = pozlačena
Opis simbola
Montaža
glejte stran 18
Čiščenje (glejte stran 20) in priložena
brošura
Pri polnjenju in čiščenju snemite črpalko in
pokrov.
12

Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Käepidet41530XXX võib kasutada ainult kinnihoid-
miseks, ülejäänud tooted ei sobi selleks kasutusots-
tarbeks.
Monteeritud toote nõuetekohast paigaldust ja kinni-
tust tuleb korrapäraselt (kord aastas) kontrollida.
Paigaldamisjuhised
• Toote paigaldamisel kvalifitseeritud spetsialistide
poolt tuleb jälgida, et kinnituspind oleks kogu ulatuses
ühtlaselt tasane (mitte ühtki üleseisvat vuuki või kaldus
kahhelkivi), seina ülesehitus toote paigaldamiseks
sobiv ja ilma nõrkade kohtadeta.
• Klaasi sisaldab pliioksiidi.
Estonia
Mahamonteerimine (vt lk 20)
Mõõtude (vt lk 17)
Klaas võib olla erimõõduline, kuna see on
suuga puhutud. Kaebus pole õigustatud.
Ärge kasutage äädikhapet sisaldavat
silikooni!
Varuosad
(vt lk 20)
XXX = Värvid
000 = kroom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = kuld optik
Sümbolite kirjeldus
Paigaldamine
vt lk 18
Puhastamine (vt lk 20) ja kaasas-
olev brošüür
Eemaldage täitmis ja puhastus pumba kate
täitmiseks ja puhastamiseks.
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Turēšanai drīkst izmantot vienīgi rokturi 41530XXX,
pārējie produkti nav piemēroti šim nolūkam.
Nepieciešams periodiski (reizi gadā) pārbaudīt, vai
uzmontētie produkti ir pareizi piestiprināti un labi
turas.
Norādījumi montāžai
• Kvalificētiem speciālistiem, montējot produktu,
jāpiegriež vērība tam, lai piestiprināšanas virsma visā
piestiprināšanas zonā ir gluda (nav fūgu vai flīžu
iecirtumu), sienas uzbūve ir piemērota produkta mon-
tāžai un tajā nav nestabilu vietu.
• Stikla satur svina oksīds.
Latvian
Demontāža (skat. lpp. 20)
Izmērus (skat. lpp. 17)
Izpūstas stikla daļas - izmēru atšķirības nevar
būt reklamācijas iemesls.
Neizmantot silikonu, kas satur etiķskābi!
Rezerves daļas
(skat. lpp. 20)
XXX = Krāsu kodi
000 = hroma
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = zelta
Simbolu nozīme
Montāža
skat. lpp. 18
Tīrīšana (skat. lpp. 20) un klāt pievie-
notais buklets
Lai piepildītu un iztīrītu, noņemt sūkni un
vāciņu.
13

Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Za držanje sme da se koristi isključivo drška
41530XXX, svi ostali proizvodi su za tu svrhu
nepodesni.
Propisna pričvršćenost i stabilnost postavljenih
proizvoda treba redovno da se proverava (jednom
godišnje).
Instrukcije za montažu
• Kada proizvod montira kvalifikovano stručno osoblje
treba paziti da čitava površina na koju se učvršćuje
bude ravna (bez istaknutih fuga ili krivljenja pločica),
da je zidna konstrukcija primerena montaži proizvoda
i da nema slabih mesta.
• Staklo sadrži olovo oksid.
Srpski
rastavljanje (vidi stranu 20)
Mere (vidi stranu 17)
Ručno napravljeni stakleni delovi -
odstupanje dimenzija ne predstavlja razlog
za reklamaciju proizvoda.
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Rezervni delovi
(vidi stranu 20)
XXX = Oznake boja
000 = hrom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = brushed nickel
930 = Polished Brass
990 = dezen zlatna
Opis simbola
Montaža
vidi stranu 18
Čišćenje (vidi stranu 20) i priložena
brošura
Kod punjenja i čišćenja pumpe skinite
poklopac.
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
For å holde seg fast skal kun håndtaket bru-
kes41530XXX. De øvrige produktene er ikke egnet
for dette bruk.
De monterte produktene skal regelmessig sjekkes om
de er ordentlig festet og om de sitter fast.
Montagehenvisninger
• Under monteringen av produktet gjort av kvalifisert
fagpersonal, skal man påse at monteringsoverflaten
på hele festeområdet er plant (ingen utstikkende fuger
eller flisekanter), at veggoppbyggingen egner seg for
produktmontasjen og ikke viser svake punkter.
• Glasset inneholder blyoksid.
Norsk
Demontasje (se side 20)
Mål (se side 17)
Munnblåste deler - Måldifferanser gir ingen
rett til reklamasjon
Ikke bruk silikon som inneholder eddiksyre!
Servicedeler
(se side 20)
XXX = Fargekode
000 = krom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = børstet nikkel
930 = Polished Brass
990 = gull-optikk
Symbolbeskrivelse
Montasje
se side 18
Rengjøring (se side 20) og vedlagt
brosjyre
Ta av deksel og pumpe for fylling og
rengjøring.
14

Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
За хващане да се използва само дръжката
41530XXX, останалите продукти не са подходящи
за тази цел.
Правилното закрепване и правилното разполо-
жение на монтираните продукти трябва да се
проверява периодично (ежегодно).
Указания за монтаж
• При монтаж на продукта от квалифицирани
специалисти да се внимава за това, закрепващата
повърхност в целия диапазон на закрепването да
бъде равна (без изпъкнали фуги или изместване на
плочки), конструкцията на стената да е подходяща
за монтаж на продукта и да няма слаби места.
• Стъклото съдържа оловен оксид.
БЪЛГАРСКИ
Демонтаж (вижте стр. 20)
Размери (вижте стр. 17)
Ръчно духани части – Отклоненията от
размерите не могат да бъдат повод за
рекламация.
Не използвайте силикон, съдържащ оцет-
на киселина!
Сервизни части
(вижте стр. 20)
XXX = Цветово кодиране
000 = хром
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = надраскан никел
930 = Polished Brass
990 = оптика на злато
Описание на символите
Монтаж
вижте стр. 18
Почистване (вижте стр. 20) и при-
ложена брошура
За пълнене и почистване свалете помпата
и капака.
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Vetëm doreza 41530XXX mund të përdoret për
t'u mbajtur. Të gjitha produktet e tjera nuk janë të
përshtatshme për këtë qëllim.
Montimi dhe pozicioni sipas rregullave i produkteve
të montuara duhet verifikuar periodikisht (një herë
në vit).
Udhëzime për montimin
• Gjatë montimit të produktit nga teknikët e specializuar
duhet mbajtur parasysh që sipërfaqja e montimit
gjendet brenda zonës së përgjithshme të planit
të montimit (nuk ka vendbashkime të dala ose
mospërputhje të pllakave), që struktura e murit është
e përshtatshme për montimin e produktit dhe që nuk
paraqet asnjë pikë të dobët.
• Xhami përmban oksid plumbi.
Shqip
Çmontimi (shih faqen 20)
Përmasat (shih faqen 17)
Pjesë të fryra me gojë - devijime nga
përmasat nuk ju japin të drejtën të bëni
reklamacion
Mos përdorni silikon që në përbërje ka acid
acetik.
Pjesët e servisit
(shih faqen 20)
XXX = Kodimi me anë të ngjyrave
000 = krom
330 = Polished Black Chrome
340 = Brushed Black Chrome
820 = nikel i furçuar
930 = Polished Brass
990 = optikë e artë
Përshkrimi i simbolit
Montimi
shih faqen 18
Pastrimi (shih faqen 20) dhe
broshura bashkëngjitur
Për mbushje dhe pastrim të hiqen pompa
dhe kapaku.
15






41530XXX





•





•

)20
)17






)20
 XXX
 000
Polished Black Chrome   330
Brushed Black Chrome   340
 820
Polished Brass   930
 990


18
20


16

17
Maße
41528XXX
41520XXX
41580XXX
41560XXX
41519XXX
41533XXX
41535XXX
41536XXX
41521XXX
41538XXX
41534XXX

18
41519XXX / 41521XXX / 41533XXX / 41534XXX / 41535XXX / 41538XXX
41520XXX / 41528XXX
1 2
3 4
Montage
123
SW 13 mm

19
41560XXX / 41580XXX
1
2
3
4
!Durch die Exzenterbuchse
können Bohrtoleranzen
ausgeglichen werden.
Grâce à l´axe excentri-
que de réglage on peut
rattraper la tolérance de
perçage.
With the excentric washer
it is possible to equalize
tolerance of the drilling.
Con la rondella eccentrica è possibile equilibrare tolleranze
diverse tra i fori.
Durante la instalación y mediante la excéntrica se puede
corregir la posición de la barra.
Door de excentrische bus kunnen eventuele boorafwijkingen
worden hersteld.
Ved hjælp af den excentriske bøsning kan evt. skævheder i
borehullerne udlignes.
Com o encaixe excêntrico é possível compensar a tolerância
da furação.
Za pomocą tulei mimośrodowej można łatwo wyrównać
tolerancje otworów.
Excentrickými vložkami je možné vyrovnat tolerance vrtaných otvorů.
Excentrickými vložkami je možné vyrovnat' toleranciu
vŕtaných otvorov.
用偏心套管可以补偿消除钻孔的偏差。
С помощью соединения-эксцентрика можно установить
штангу строго вертикально.
Az excenter hüvelynek köszönhetően a fúrási egyenle-
tlenségek kiegyenlíthetőek.
Poraustoleranssit voidaan tasata epäkeskoholkeilla.
Borrtoleranser kan utjämnas genom excenterhylsan.
Ekscentrinės jungties pagalba galima išlyginti išgręžtų angų nuokrypį.
Pomoću ekscentara mogu se podesiti tolerancije provrta.
Eksantrik burç ile delik toleransları dengelenebilir.
Compensaţi diferenţele de găurit cu ajutorul bucşei excentrice.
Μέσω του κουτιού του εκκέντρου είναι δυνατή η εξισορρόπηση
των ανοχών διάτρησης.
Z ekscentričnim vodilom lahko izravnate tolerance vrtanja.
Ekstsentrilise vaheseibiga saab puurimisel tekkinud erinevusi
tasakaalustada.
Ar ekscentra bukses palīdzību var izlīdzināt urbuma neprecizitātes.
Pomoću ekscentara mogu se podesiti tolerancije provrta.
Boretoleranser kan utlignes ved hjelp av eksenterbøssing.
Допуските при пробиване могат да се изравнят с
ексцентричната втулка.
Përmes kutisë ekscentrike mund të ekuilibrohen tolerancat
gjatë shpimit.

2.
1.
Montage

2020
Serviceteile
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
02/2017 9.08916.06
40915000
96485XXX
96486000
97795000
97661000
40915000
97748000
(Ø 65 mm)
97546000
96306XXX
97365000
96341000
41599000
41085000
40089XXX
97591000
(Ø 83 mm)
40088000
41594000
41593000
96343000
Demontage
Reinigung
