Hans Grohe Inversa Cascade 27157000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l’uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth
montimit 29

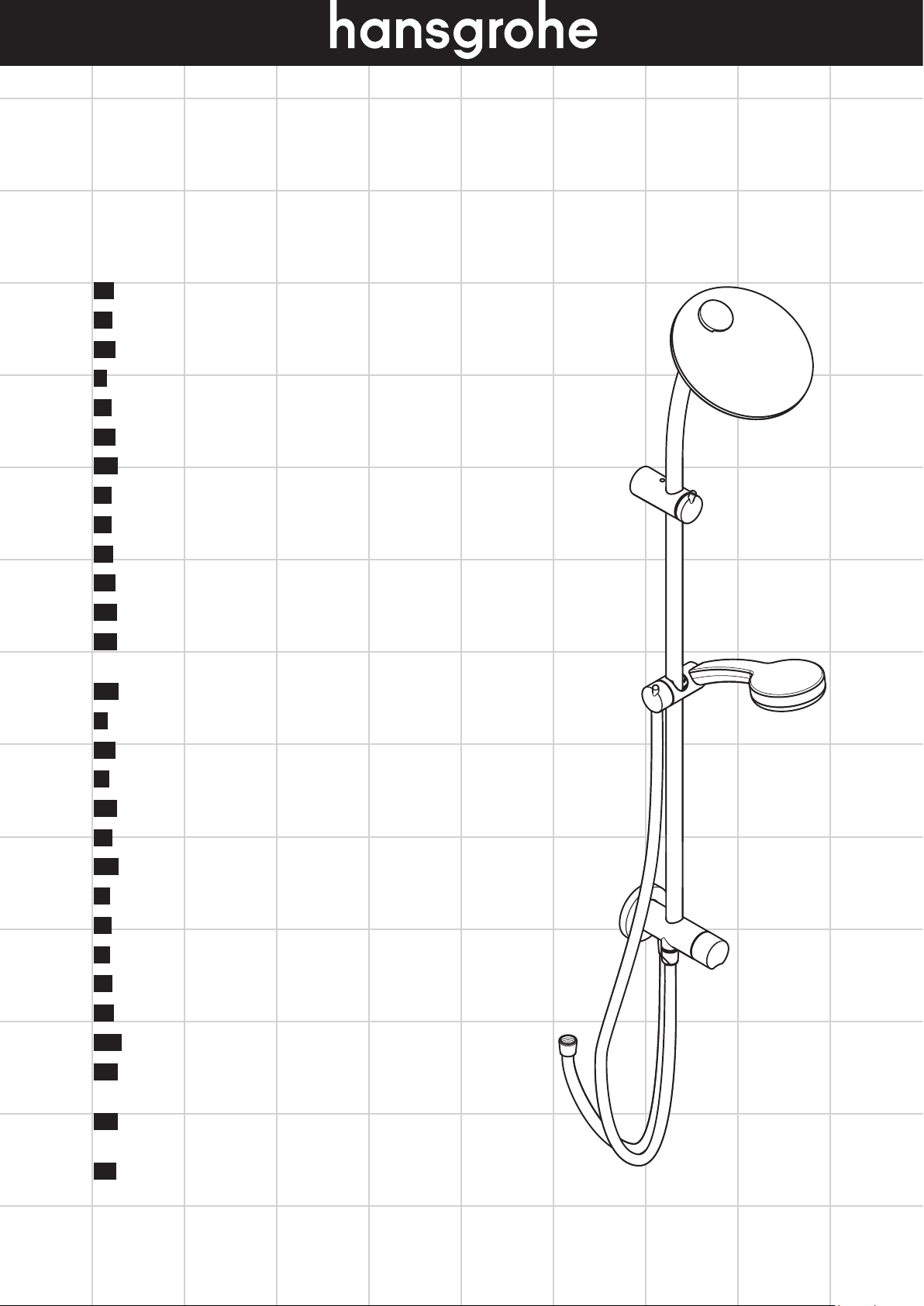

AR  /  30 Inversa Cascade Showerpipe Set
27157000

Montage siehe Seite 32
Reinigung (siehe Seite 34) und beiliegende Broschüre
Bedienung (siehe Seite 34)
Durchflussdiagramm
(siehe Seite 31)
 Handbrause
 Kopfbrause
 Handbrause + Kopfbrause
Maße (siehe Seite 31)
Serviceteile (siehe Seite 35)
Wartung (siehe Seite 36)
Rückflussverhinderer müssen gemäß DIN EN 1717 regelmäßig in
Übereinstimmung mit nationalen oder regionalen Bestimmungen auf
ihre Funktion geprüft werden (mindestens einmal jährlich).
Kein essigsäurehaltiges Silikon verwenden!

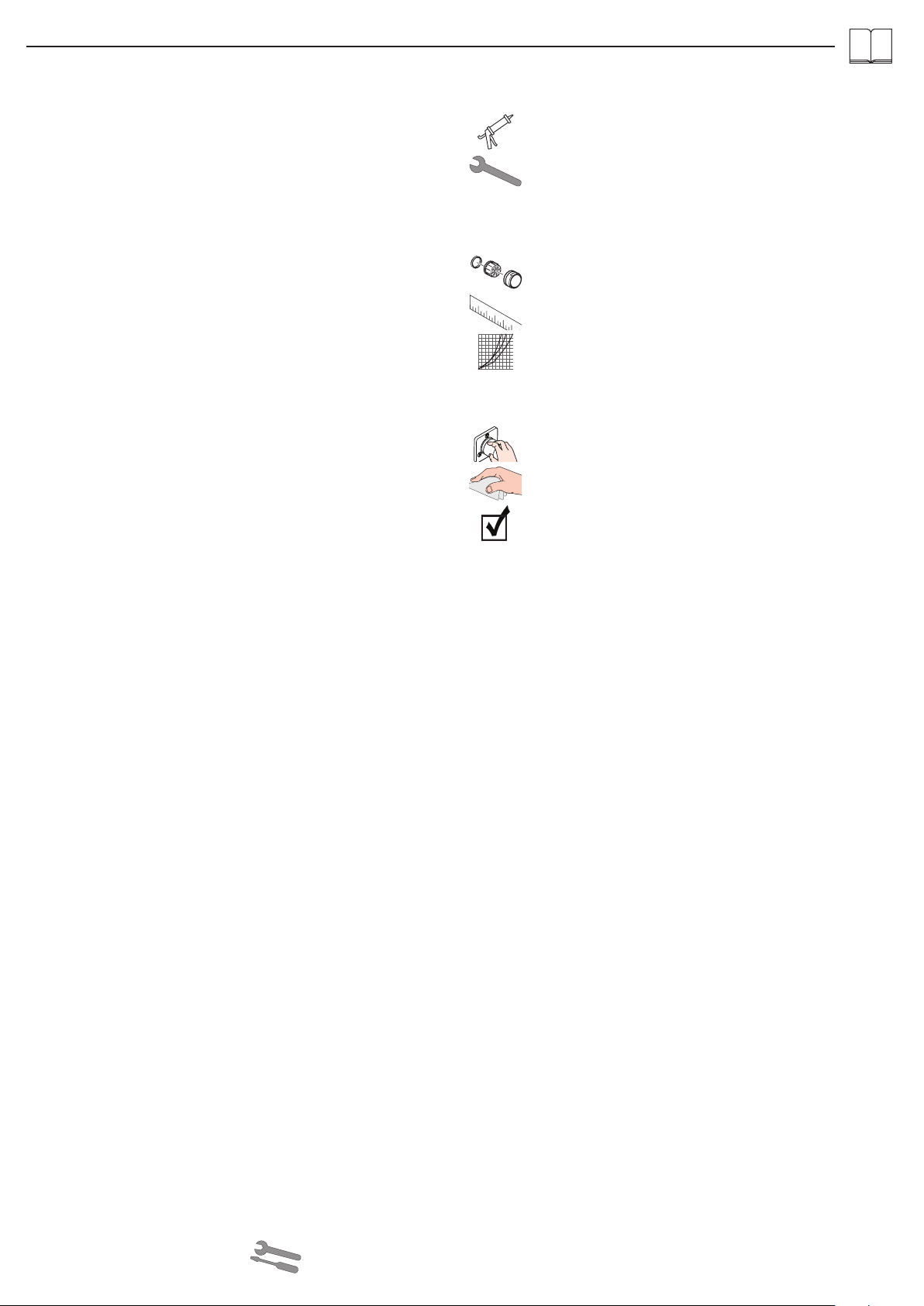

Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Der Kopfbrausearm ist nur für das Halten der Kopfbrause ausgelegt, er darf
nicht mit weiteren Gegenständen belastet werden!
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Personen,
die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Der Kontakt der Brausestrahlen mit empfindlichen Körperstellen (z. B. Augen)
muss vermieden werden. Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
Das Produkt darf nicht als Haltegriff benutzt werden. Es muss ein separater
Haltegriff montiert werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken
eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert, gespült und geprüft
werden!
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist. Die
beigelegten Schrauben und Dübel sind nur für Beton geeignet. Bei anderen
Wandaufbauten sind die Herstellerangaben des Dübelherstellers zu beachten.
• Im Notfall kann das Rohr zwischen Armatur und Kopfbrause im unteren Bereich
mit einer feinen Säge gekürzt werden.
• Der vormontierte Filtereinsatz muss verwendet werden, um den Normdurchfluss
der Handbrause zu gewährleisten und um Schmutzeinspülungen aus dem
Leitungsnetz zu vermeiden. Schmutzeinspülungen können die Funktion
beeinträchtigen und/oder zu Beschädigungen an Funktionsteilen der
Handbrause führen, für hieraus ergebende Schäden haftet Hansgrohe nicht
• Die Brause darf nur nach einem Absperrventil der Sanitärarmatur angeschlossen
werden.
• Die in der Montageanleitung angegebenen Montagemaße sind ideal für
Personen von ca. 1800 mm Körpergröße und müssen gegebenenfalls angepasst
werden. Hierbei ist darauf zu achten, dass sich bei geänderter Montagehöhe
die Mindesthöhe ändert und die Änderung der Anschlussmaße berücksichtigt
werden müssen.
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: 60°C
Thermische Desinfektion: max. 70°C / 4 min
Eigensicher gegen Rückfließen
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
2
Prüfzeichen (siehe Seite 35)

Montage voir page 32
Nettoyage (voir page 34) et brochure ci-jointe
Instructions de service (voir page 34)
Diagramme du débit
(voir page 31)
 Douchette
 pomme de douche
 Douchette + pomme de douche
Dimensions (voir page 31)
Pièces détachées (voir pages 35)
Entretien (voir page 36)
Les clapets anti-retour doivent être examinés régulièrement
conformément à la norme EN 1717 ou conformément aux dispositions
nationales ou régionales quant à leur fonction (au moins une fois par
an).
Ne pas utiliser de silicone contenant de l’acide acétique!

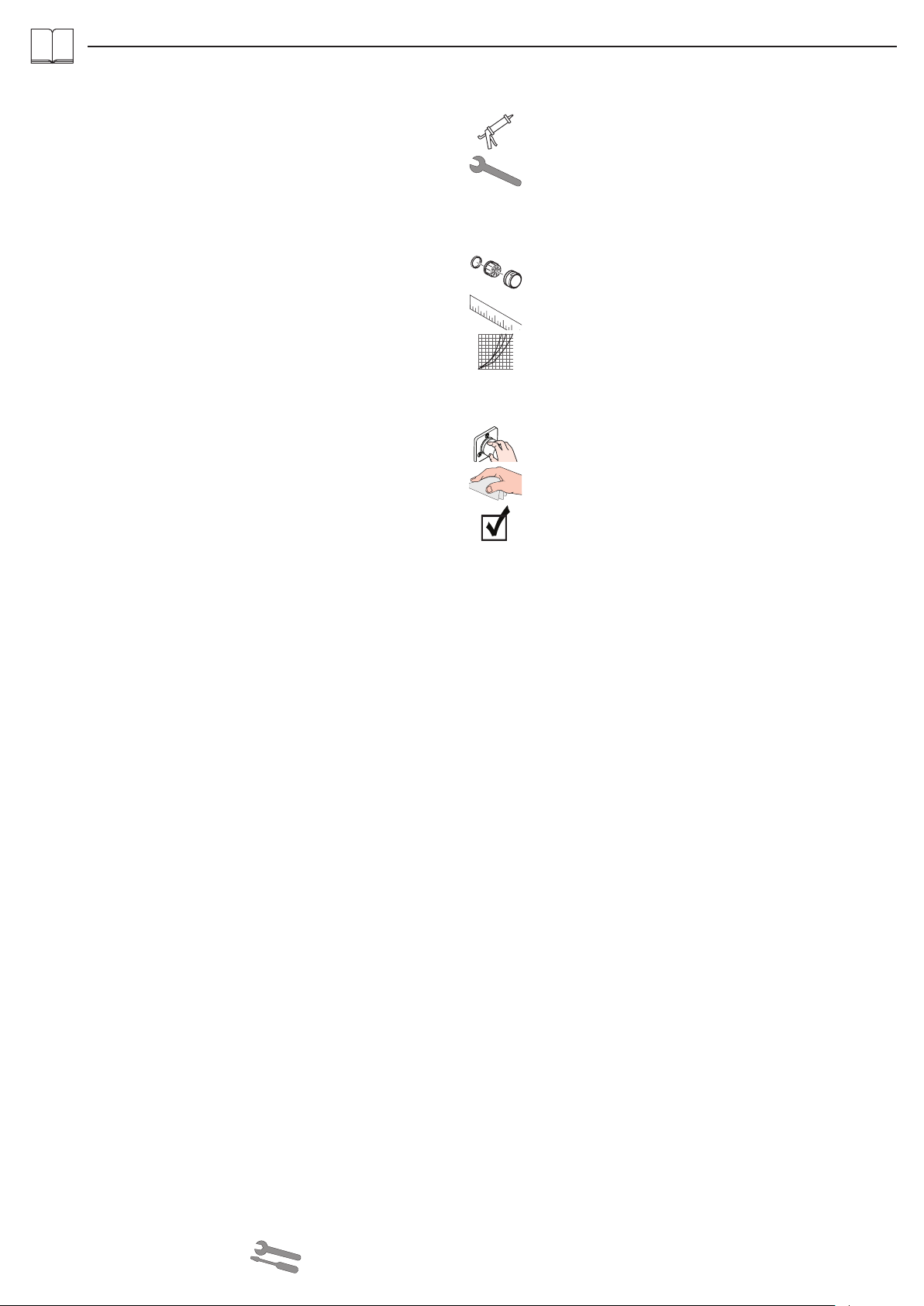

Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le bras de la douchette n’est conçu que pour tenir la douchette et ne doit pas
servir à la suspension d’autres objets !
Il est interdit aux enfants ainsi qu’aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d’utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d’alcool ou de drogues d’utiliser la
douche.
Éviter le contact du jet de la douchette avec les parties sensibles du corps
(telles par ex. que les yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
Le produit ne doit pas servir de poignée. Monter pour cela une poignée
séparée.
Le système de douche ne doit servir qu’à se laver et à assurer l’hygiène
corporelle.
Instructions pour le montage
• Avant son montage, s’assurer que le produit n’a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée conformément aux normes
valables!
• Lors du montage du produit par un ouvrier qualifié, il faut faire attention à ce que
la surface de fixation soit plane sur toute son étendue (aucun dépassement de
joint ni de carrelage), que la construction de la paroi soit adaptée à l’installation
du produit et surtout ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour les autres constructions, il
faudra tenir compte des préconisations du fabriquant de cheville.
• En cas d’urgence, il est possible de raccourcir, dans la partie inférieure, le tuyau
reliant la robinetterie au pommeau de la douche à l’aide d’une scie fine.
• La garniture filtrante prémontée doit être utilisée pour garantir le débit normal de
la douchette et éviter l’infiltration de saletés provenant du réseau de conduites.
Ces infiltrations de saletés risquent de porter préjudice et/ou d’endommager
les éléments fonctionnels de la douchette et n’entrent pas dans le cadre de la
responsabilité de Hansgrohe.
• La douchette ne doit être raccordée à la robinetterie sanitaire qu’en aval d’une
vanne d’arrêt.
• Les dimensions d’installation indiquées dans la notice de montage sont idéales
pour des personnes d’une taille de 1800 mm environ et doivent être ajustées
selon le cas. Tenir compte pour cela du fait qu’un changement de hauteur
modifie la hauteur minimum et que la modification des cotes de raccord doit
entrer en ligne de compte.
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d’eau chaude: 60°C
Désinfection thermique: max. 70°C / 4 min
Avec dispositif anti-retour
Le produit est exclusivement conçu pour de l’eau potable!
Français
3
Classification acoustique et débit (voir page 35)

Assembly see page 32
Cleaning (see page 34) and enclosed brochure
Operation (see page 34)
Flow diagram
(see page 31)
 Hand shower
 overhead shower
 Hand shower + overhead shower
Dimensions (see page 31)
Spare parts (see page 35)
Maintenance (see page 36)
The non return valves must be checked regularly according to DIN EN
1717 in accordance with national or regional regulations (at least once
a year).
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The arm of the shower head is intended only to hold the shower head. Do not
load it down with other objects!
Children as well as adults with physical, mental and/or sensoric impairments
must not use this shower system without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from using this shower system.
Do not allow the streams of the shower touch sensitive body parts (such as your
eyes). An adequate distance must be kept between the shower and you.
The product may not be used as a holding handle. A separate handle must be
installed.
The shower system may only be used for bathing, hygienic and body cleansing
purposes.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The fitting must be installed, flushed and tested after the valid norms!
• Where the contractor mounts the product, he should ensure that the entire area
of the wall to which the mounting plate is to be fitted, is flat (no projecting joints
or tiles sticking out), that the structure of the wall is suitable for the installation
of the product and has no weak points. The enclosed screws and dowels are
only suitable for concrete. For another wall constructions the manufacturer’s
indications of the dowel manufacturer have to be taken into account.
• If required, the bottom part of the pipe between the fixture and the shower head
can be shortened with a fine-toothed saw.
• The premounted filter insert must be used to ensure a normal flow of the shower
and to prevent dirt from entering through the pipes. Dirt entering can affect the
function and/or lead to damages to the shower. Hansgrohe will not be held
liable for this type of damage.
• The shower may only be connected following (downstream from) a shut-off valve
of the sanitary fitting.
• The installation dimensions stated in these installation instructions are ideal
for people of approximately 1800 mm in body height. The dimensions can
be altered if required. In this case, pay attention to the fact that a change of
installation height will also change the minimum height, and that the altered
mounting dimensions must be taken into consideration.
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: 60°C
Thermal disinfection: max. 70°C / 4 min
Anti-pollution function
The product is exclusively designed for drinking water!
English
4
Test certificate (see page 35)

Montaggio vedi pagg. 32
Pulitura (vedi pagg. 34) e brochure allegata
Procedura (vedi pagg. 34)
Diagramma flusso
(vedi pagg. 31)
 Doccetta
 soffione doccia
 Doccetta + soffione doccia
Ingombri (vedi pagg. 31)
Parti di ricambio (vedi pagg. 35)
Manutenzione (vedi pagg. 36)
La valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno una
volta all’anno).
Non utilizzare silicone contenente acido acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio
bisogna indossare guanti protettivi.
Il braccio del soffione della doccia è progettato per sostenere solo
quest’ultimo, non va sovraccaricato con altri oggetti!
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non
deve essere utilizzato da persone sotto l’effetto di droghe o alcolici.
Bisogna evitare il contatto fra il getto della doccia e parti del corpo delicate
(ad es. gli occhi). Fra il soffione ed il corpo va mantenuta una distanza
sufficiente.
Il prodotto non deve essere utilizzato come maniglia, questa deve essere
motata separatamente.
Il sistema doccia deve essere utilizzato esclusivamente per l’giene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata secondo le istruzioni
riportate!
• Quando il personale tecnico specializzato esegue il montaggio del prodotto
è necessario assicurarsi che la superficie di fissaggio sia piana in tutta l’area
di fissaggio (senza giunti sporgenti o spostamento delle piastrelle), che la
struttura della parete sia adatta per il montaggio del prodotto e soprattutto
che non ci siano dei punti deboli. Le viti e i tasselli in dotazione sono adatti
solo per calcestruzzo. In caso di altre strutture della parete vanno osservare le
indicazioni del produttore dei tasselli.
• Se necessario il tubo può essere accorciato tra il raccordo e la doccetta nella
parte inferiore usando un seghetto.
• L’inserto filtrante premontato deve essere utilizzato per garantire il flusso normale
della doccetta e per evitare risciacqui di sporcizia dalla rete idrica. Risciacqui
di sporcizia possono pregiudicare la funzione e/o danneggiare parti funzionali
della doccetta. Per danni risultanti da ciò non risponde la Hansgrohe
• La doccia deve essere collegata solo a valle di una valvola d’arresto
dell’armatura sanitaria.
• Le quote di montaggio indicate nelle istruzioni di montaggio sono ideali per
persone grandi circa 1800 mm e eventualmente vanno adattate. A ciò bisogna
fare attenzione, che ad altezza di montaggio cambiata l’altezza minima
necessaria indicata cambia e che bisogna considerare la modifica delle quote di
collegamento.
Dati tecnici
Pressione d’uso: max. 0,6 MPa
Pressione d’uso consigliata: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell’acqua calda: 60°C
Disinfezione termica: max. 70°C / 4 min
Sicurezza antiriflusso
Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
5
Segno di verifica (vedi pagg. 35)

Montaje ver página 32
Limpiar (ver página 34) y folleto anexo
Manejo (ver página 34)
Diagrama de circulación
(ver página 31)
 Teleducha
 Ducha fija
 Teleducha + Ducha fija
Dimensiones (ver página 31)
Repuestos (ver página 35)
Mantenimiento (ver página 36)
Las válvulas anti-retorno tienen que ser controladas regularmente según
la norma DIN EN 1717, en acuerdo con las regulaciones nacionales o
regionales (una vez al año, por lo menos).
No utilizar silicona que contiene ácido acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por
aplastamiento o corte.
El brazo del pulverizador de ducha solo está previsto para soportar el
pulverizador de ducha y no debe cargarse con otros objetos!
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se
encuentran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de
duchas.
Debe evitarse el contacto del chorro del pulverizador con partes sensibles
del cuerpo (por ej. ojos). Debe mantenerse una distancia suficiente entre
pulverizador y cuerpo.
El producto no debe ser utilizado como un elemento de sujeción. Debe
montarse un elemento de sujeción separado.
La grifería solo debe ser utilizada para fines de baño, higiene y limpieza
corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transporte.
Después de la instalación so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado, según las normas en vigor.
• En el momento del montaje del producto por parte de personal especializado
y cualificado se deberá prestar una atención especial a que la superficie de
fijación en toda el área de la fijación sea plana (sin juntas que sobresalen ni
azulejos desplazados), que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente puntos débiles. Los tornillos
y tacos adjuntos son sólo apropiados para hormigón. En el caso de otras
estructuras murales se deberán considerar las indicaciones del fabricante de
tacos.
• En caso de necesidad, con una sierra fina puede recortarse por la parte de
abajo el tubo entre el grifo y la ducha.
• El inserto de filtro premontado debe utilizarse para garantizar el caudal
normado de la ducha manual y evitar que penetre suciedad procedente de la
red de conducción. La suciedad puede limitar el funcionamiento y provocar
daños en partes funcionales de la ducha manual. Hansgrohe no asumirá
ninguna responsabilidad por los daños que de ello se deriven.
• La roseta de ducha debe conectarse siempre detrás de una válvula de bloqueo
de la valvulería sanitaria.
• Las medidas indicadas en las instrucciones de montaje resultan ideales para
personas de 1800 mm de altura, por lo que deberán ajustarse siempre que
sea necesario. En este sentido, es importante tener en cuenta que, en caso de
modificación de la altura de montaje, cambia la altura mínima y habrá que
adaptar las medidas de conexión.
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: 60°C
Desinfección térmica: max. 70°C / 4 min
Seguro contra el retorno
El producto ha sido concebido exclusivamente para agua potable.
Español
6
Marca de verificación (ver página 35)

Montage zie blz. 32
Reinigen (zie blz. 34) en bijgevoegde brochure
Bediening (zie blz. 34)
Doorstroomdiagram
(zie blz. 31)
 Handdouche
 hoofddouche
 Handdouche + hoofddouche
Maten (zie blz. 31)
Service onderdelen (zie blz. 35)
Onderhoud (zie blz. 36)
Keerkleppen moeten volgens DIN EN 1717 regelmatig en volgens
plaatselijk geldende eisen op het funktioneren gecontroleerd worden.
(Tenminste een keer per jaar)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
De arm van de hoofddouche is uitsluitend voor het vasthouden van de
hoofddouche bedoeld en mag niet met verdere voorwerpen worden belast!
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische
beperkingen mogen het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen het douchesysteem niet
gebruiken.
Het contact van de douchestraal met gevoelige lichaamsdelen (bijv. ogen)
moet worden voorkomen. Er moet voldoende afstand tussen douche en lichaam
aangehouden worden.
Het product mag niet als handgreep worden gebruikt. Er moet een aparte
handgreep gemonteerd worden.
Het douchesysteem mag alleen voor het wassen, hygiënische doeleinden en
voor de lichaamreiniging worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan vervolgens monteren en
controleren!
• Bij de montage van het produkt door een vakkundige installateur moet men erop
letten dat het bevestigingsoppervlak op één oppervlak zit (dus geen opliggende
voegen of verspringende tegels), de wand geschikt is voor montage van
produkten en zeker geen zwakke plekken bevat. De bijgevoegde schroeven en
duvels zijn alleen geschikt voor beton. Bei andere wandsoorten dient u te letten
op de voorschriften van de fabrikant van de schroeven en duvels.
• In noodgevallen kan de buis tussen de armatuur en de hoofddouche onderaan
met een fijne zaag verkort worden.
• Het voorgemonteerde filterelement moet gebruikt worden om het normdebiet
van de handdouche te garanderen en om vuil uit de waterleiding te weren.
Vuil uit de waterleiding kan de werking negatief beïnvloeden en / of de
handdouche beschadigen; voor daaruit voortvloeiende schade is Hansgrohe niet
aansprakelijk.
• De douche alleen installeren na een afsluitbare kraan.
• De in de handleiding aangegeven montagematen richten zich op personen
van ca. 1800 mm groot en moeten indien nodig aangepast worden. Daarbij
moet in acht genomen worden dat bij een gewijzigde montagehoogte ook de
minimumhoogte verandert en dat de aansluitmaten overeenkomstig moeten
worden aangepast.
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: 60°C
Thermische desinfectie: max. 70°C / 4 min
Beveiligd tegen terugstromen
Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
7
Keurmerk (zie blz. 35)

Montering se s. 32
Rengøring (se s. 34) og vedlagt brochure
Brugsanvisning (se s. 34)
Gennemstrømningsdiagram
(se s. 31)
 Handdouche
 Hovedbruser
 Handdouche + Hovedbruser
Målene (se s. 31)
Reservedele (se s. 35)
Service (se s. 36)
Ifølge DIN EN 1717 skal gennmestrømningsbegrænsere i
overenstemmelse med nationale regler afprøves regelmæssigt (mindst
en gang om året).
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Stangen til hovedbruseren er kun beregnet til at holde hovedbruseren. Den må
ikke belastes med andre genstande!
Børn som også voksne med fysiske, mentale og / eller sensoriske
begrænsninger må ikke bruge brusersystemet uden opsyn. Personer som er
under indflydelse af alkohol eller narkotika må ikke bruge brusersystemet.
Bruserstrålens kontakt med sensitive områder (f.eks. øjne) skal undgås. Der skal
være en tilstrækkelig afstand mellem bruseren og kroppen.
Produktet må ikke bruges som håndtag. Der skal monteres et separat håndtag.
Brusersystemet må kun bruges til bade-, hygiejne og rengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ifølge gældende regler, skal armaturet monteres, skylles igennem og afprøves.
• Ved montering er det vigtigt at sikre sig, at hele befæstigelsesfladen er plan
(ingen ujævne fuger eller fliser), samt at væggen er egnet til montering af
produktet og specielt, at væggen ikke har nogen svage punkter. De medfølgende
skruer og dübler er kun egnet til beton. Ved anden vægopbygning bør
producenten af dübler kontaktes for nærmere information.
• I et nødstilfælde kan røret mellem armaturet og hovedbruseren afkortes med en
fin sav.
• For at garantere håndbruserens standardgennemstrømning og for at undgå
tilsmudsninger fra ledningsnettet, skal man bruge den formonterede filterindsats.
Tilsmudsningen kan påvirke funktionen og/eller føres til skader på håndbruserens
funktionskomponenter. Hans Grohe er ikke ansvarligt for heraf resulterende
skader
• Bruseren må kun tilsluttes til armaturen efter en afspærringsventil.
• Målene i monteringsanvisningen er ideal til personer med en størrelse på 1800
mm og skal i givet fald tilpasses. Herved skal der tages hensyn til, at den mindste
højde i tilfælde af en ændret monteringshøjde ændres og at der skal tages
hensyn til de ændrede tilslutningsmål.
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: 60°C
Termisk desinfektion: max. 70°C / 4 min
Med indbygget kontraventil
Produktet er udelukkende beregnet til drikkevand!
Dansk
8
Godkendelse (se s. 35)

Montagem ver página 32
Limpeza (ver página 34) e brochura em anexo
Funcionamento (ver página 34)
Fluxograma
(ver página 31)
 Chuveiro de mão
 Chuveiro fixo
 Chuveiro de mão + Chuveiro fixo
Medidas (ver página 31)
Peças de substituição (ver página 35)
Manutenção (ver página 36)
As válvulas anti-retorno devem ser verificadas regularmente de acordo
com a DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O braço do chuveiro foi concebido apenas para servir de apoio à cabeça do
chuveiro, pelo que não pode ser sujeito a cargas de objectos adicionais!
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não
podem utilizar o sistema de duche sem monitorização. Pessoas que estejam
sob a influência de álcool ou drogas não podem utilizar o sistema de duche.
Deve-se evitar o contacto dos jactos de água com partes do corpo sensíveis
(p. ex. olhos). É necessário manter uma distância suficiente entre o chuveiro e
o corpo.
O produto não pode ser utilizado como pega de apoio. Tem que ser montada
uma pega separada.
O sistema de duche só pode ser utilizado para fins de higiene pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• A misturadora deve ser instalada, purgada e testada de acordo com as normas
em vigor!
• Durante a montagem do produto por técnicos qualificados, deve ter-se em
atenção que a superfície de fixação seja plana em toda a área da fixação
(sem juntas sobrepostas/salientes ou ladrilhos deslocados), que o dispositivo
de montagem na parede seja adequado para uma montagem na parede e que
este não apresente nenhuns pontos fracos. Os parafusos e buchas incluídos
no volume de fornecimento são apenas adequados para betão. Para outros
métodos de montagem na parede devem ser respeitadas as indicações do
fabricante das buchas.
• Em caso de emergência é possível encurtar o tubo entre a torneira e a cabeça
do chuveiro, na parte inferior, com uma serra fina.
• O elemento filtrante pré-montado tem que ser utilizado para garantir o
fluxo normalizado do chuveiro de mão e para evitar a entrada de sujidade
proveniente da rede. A sujidade proveniente da rede pode influenciar o
funcionamento e/ou provocar danos nas peças funcionais do chuveiro de mão.
A Hansgrohe não se responsabiliza por danos daí resultantes.
• O chuveiro só pode ser instalado a seguir a uma válvula de retenção da
valvularia de sanitários.
• As dimensões de montagem indicadas nas instruções de montagem são ideais
para pessoas com uma altura aprox. 1800 mm e têm que ser eventualmente
adaptadas. Neste contexto deve ter-se em atenção que alterações na altura de
montagem obrigam a alterações na altura mínima, bem como alterações nas
dimensões de ligação.
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: 60°C
Desinfecção térmica: max. 70°C / 4 min
Função anti-retorno e anti-vácuo
Este produto foi única e exclusivamente concebido para água potável!
Português
9
Marca de controlo (ver página 35)

Montaż patrz strona 32
Czyszczenie (patrz strona 34) i dołączona broszura
Obsługa (patrz strona 34)
Schemat przepływu
(patrz strona 31)
 Prysznic ręczny
 Prysznic sufitowy
 Prysznic ręczny + Prysznic sufitowy
Wymiary (patrz strona 31)
Części serwisowe (patrz strona 35)
Konserwacja (patrz strona 36)
Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi przepisami,
działanie zabezpieczeń przed przepływem zwrotnym musi być
kontrolowane (przynajmniej raz w roku).
Nie stosować silikonów zawierających kwas octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia czy przecięcia, podczas montażu
należy nosić rękawice.
Ramię prysznica jest przystosowane do trzymania głowicy prysznica i nie
może być obciążane innymi przedmiotami!
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Należy unikać kontaktu strumienia wypływającego z głowicy z wrażliwymi
częściami ciała (np. oczami). Należy zachowywać odpowiednią odległość
pomiędzy głowicą a ciałem.
Produktu nie wolno używać jako uchwytu do trzymania się. Należy
zamontować osobny uchwyt.
Prysznic może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Armatura musi być zamontowana, przepłukana i wypróbowana według
obowiązujących norm!
• Przy montażu produktu przez wykwalifikowany personel fachowy należy
zważać na to, by powierzchnia mocowania na całym obszarze mocowania
była równa (by nie było szczelin wzgl. wzajemnie przesuniętych płytek),
rodzaj ściany nadawał się do montażu produktu i zwłaszcza, by nie było
żadnych słabych stron. Umieszczone w dostawie śruby i kołki rozporowe są
przeznaczone tylko do betonu. Przy innych rodzajach montażu ścianowego
należy przestrzegać danych producenta kołków rozporowych.
• W razie konieczności rurę między armaturą a prysznicem sufitowym w dolnym
obszarze można skrócić przy użyciu małej piły
• Należy użyć zamontowaną uprzednio wkładkę filtra, aby zapewnić przepisowy
przepływ przez prysznic ręczny i zapobiec przedostawaniu się zanieczyszczeń
z instalacji sieciowej. Przedostające się zanieczyszczenia mogą mieć negatywny
wpływ na działanie i/lub prowadzić do usterek w działaniu elementów
prysznica ręcznego; za powstałe z tego tytułu szkody firma Hansgrohe nie
ponosi odpowiedzialności.
• Prysznic można podłączyć tylko po użyciu zaworu odcinającego armatury
sanitarnej.
• Wymiary montażowe podane w instrukcji montażowej są idealne dla osób o
wzroście sięgającym ok. 1800 mm i w razie konieczności należy je dostosować.
Należy przy tym zwrócić uwagę na fakt, iż przy zmienionej wysokości montażu
zmienia się minimalna wysokość, a także ulegają zmianie wymiary przyłączy.
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 – 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: 60°C
Dezynfekcja termiczna: maks. 70°C / 4 min
Samoistnie zabezpieczony przed przepływem zwrotnym
Produkt stworzono wyłącznie do wody pitnej!
Polski
10
Znak jakości (patrz strona 35)

Montáž viz strana 32
Čištění (viz strana 34) a přiložená brožura
Ovládání (viz strana 34)
Diagram průtoku
(viz strana 31)
 Ruční sprcha
 Horní sprcha
 Ruční sprcha + Horní sprcha
Rozmìry (viz strana 31)
Servisní díly (viz strana 35)
Údržba (viz strana 36)
U zpětných ventilů se musí podle DIN EN 1717 v souladu s národními
nebo regionálními předpisy testovat jejich funkčnost (alespoň jednou
ročně).
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Držák sprchové hlavice je dimenzován pouze pro držení sprchové hlavice a
nesmí se zatěžovat dalšími předměty!
Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné zabránit kontaktu vodních paprsků sprchy s měkkými částmi těla (např.
očima). Je nutné dodržovat dostatečný odstup mezi sprchou a tělem.
Produkt nesmí být používán jako madlo. Je nutné namontovat samostatné
madlo.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat podle platných norem!
• Při montáži produktu kvalifikovaným odborným personálem je třeba dbát na to,
aby upevňovací plochy byly v celém rozsahu upevnění rovné (žádné vyčnívající
spáry nebo navzájem přesazené obklady), aby konstrukce stěny byla pro
montáž produktu vhodná a zvláště aby v ní nebyla žádná slabá místa. Přiložené
vruty a hmoždinky jsou vhodné pouze pro beton. Při jiných konstrukčních
materiálech stěny je třeba se řídit údaji výrobce hmoždinek.
• V případě nutnosti lze trubku mezi armaturou a sprchovou hlavicí ve spodní
oblasti zkrátit jemnou pilkou.
• Pro zaručení normalního průtoku ruční sprchy a zabránění vzniku usazenin z
přívodního vedení se musí použít předmontovaná filtrační vložka. Usazeniny
nečistot mohou ovlivnit funkci sprchy a/nebo vést k poškození funkčních dílů
sprchy. Za takto vzniklé škody firma Hansgrohe neručí.
• Sprcha smí být připojena pouze za uzavíracím ventilem sanitárního potrubí.
• Montážní rozměry uvedené v návodu pro montáž jsou ideální pro osoby s
výškou postavy přibližně 1800 mm a v případě potřeby je nutné je přizpůsobit.
Při tom je zapotřebí dbát nato, že se při změněné výšce montáže změní
požadovaná minimální výška a že je třeba brát ohled na připojovací rozměry.
Technické údaje
Provozní tlak: max. 0,6 MPa
Doporučený provozní tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: 60°C
Tepelná desinfekce: max. 70°C / 4 min
Vlastní jištění proti zpětnému nasátí.
Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
11
Zkušební značka (viz strana 35)

Montáž viď strana 32
Čistenie (viď strana 34) a priložená brožúra
Obsluha (viď strana 34)
Diagram prietoku
(viď strana 31)
 Ručná sprcha
 Horná sprcha
 Ručná sprcha + Horná sprcha
Rozmery (viď strana 31)
Servisné diely (viď strana 35)
Údržba (viď strana 36)
Pri spätných ventiloch sa musí podľa DIN EN 1717 v súlade s
národnými alebo regionálnymi predpismi testovať ich funkčnosť (aspoň
raz ročne).
Nepoužívať silikón s obsahom kyseliny octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Rameno držiaka hlavice sprchy je určené len na uchytenie hlavice sprchy a
nesmie sa zaťažovať inými predmetmi!
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
Vyhýbajte sa kontaktu vodného lúča sprchy s citlivými miestami tela (napr. oči).
Dodržiavajte dostatočnú vzdialenosť medzi sprchou a telom.
Výrobok sa nesmie používať ako držadlo. K tomu účelu sa musí namontovať
samostatné držadlo.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu
poškodený. Po zabudovaní nebudú uznané žiadne škody spôsobené
transportom alebo poškodenia povrchu.
• Batéria sa musí montovať, preplachovať a testovať podľa platných noriem!
• Pri montáži produktu kvalifikovaným odborným personálom je nutné dbať na
to, aby upevňovacie plochy boli v celom rozsahu upevnenia rovné (žiadne
vyčnievajúce škáry alebo navzájom predsadené obklady), aby konštrukcia steny
bola pre montáž produktu vhodná a zvlášť aby v nej neboli žiadne slabé miesta.
Priložené vruty a hmoždinky sú vhodné len pre betón. Pri iných konštrukčných
materiáloch steny je nutné riadiť sa údajmi výrobcu hmoždiniek.
• V prípade potreby môžete trubku medzi armatúrou a sprchovou hlavicou v
spodnej oblasti skrátiť jemnou pílkou.
• Predmontovaná filtračná vložka sa musí použiť, aby sa zaručil normovaný prietok
ručnej sprchy a odstránili naplaveniny nečistôt z rozvodnej siete. Naplaveniny
nečistôt môžu ovplyvniť funkčnosť a/alebo môžu viesť k poškodeniam funkčných
dielov ručnej sprchy, pričom za takto spôsobené škody spoločnosť Hansgrohe
neručí.
• Sprchu je možné napojiť len za uzatvárací ventil sanitárnej armatúry.
• Montážne rozmery uvedené v návode na montáž sú ideálne pre osoby s výškou
postavy približne 1800 mm a v prípade potreby je nutné ich prispôsobiť. Pritom
je nutné si uvedomiť, že pri zmenenej výške montáže sa mení minimálna výška a
a je nutné dbať na rozmery rozmiestnenia prípojok.
Technické údaje
Prevádzkový tlak: max. 0,6 MPa
Doporučený prevádzkový tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: 60°C
Termická dezinfekcia: max. 70°C / 4 min
Vlastná poistka proti spätnému nasatiu.
Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
12
Osvedčenie o skúške (viď strana 35)

安装 参见第 32 页
清洗(参见第34页)并附有小手册
操作 (参见第34页)
流量示意图
(参见第31页)
手持花洒
顶置花洒
手持花洒+顶置花洒
大小(参见第31页)
备用零件 (参见第35页)
保养 (参见第36页)
单向阀必须在符合国家或当地的法律的情况下按照DINEN1717
定期检查（至少一年一次）。
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
头顶莲蓬头夹持杆只为夹持头顶莲蓬头而设计，不得让其承载其它物
品！
不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
必须避免让身体敏感部位（如眼睛）接触到莲蓬头喷水。必须保持莲
蓬头与人头之间有足够的距离。
该产品不得作扶柄使用。必须安装单独的扶柄。
淋浴系统只允许作为洗浴、卫生和洁身之用。
安装提示
 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
 必须按照现行的规定安装，冲洗和测试产品！
 在安装产品的位置，安装人员必须确保安装面的墙面是平的（没有突出
物或瓷砖没有突起），墙体结构适合产品的安装并没有弱点。包装内的
膨胀螺丝只适用于混凝土墙体。对于其他墙体结构必须咨询膨胀螺丝生
产商的建议。
 紧急情况下,可使用细的锯子将下方区域中阀门与头顶莲蓬头之间的管子
锯短。
 必须使用预装配好的过滤器芯，以保障手持花洒达到标准水流量并避
免从管网中冲出污物。污物可损害功能和/或导致损坏手持花洒的功能
件，对由此所产生的损害汉斯格雅公司将不承担责任。
 该莲蓬头仅允许连接在卫浴龙头的截止阀之后。
 本安装说明中所规定的安装尺寸理想用于身高1800mm左右的人士。
尺寸可根据需要进行修改。在这种情况下，您必须留意，如果安装高度
改变，则花洒到地板的最小高度也随之改变，且必须考虑到连接尺寸的
改变。
技术参数
工作压强： 最大0,6MPa
推荐工作压强： 0,1 0,4MPa
(1MPa=10bar=147PSI)
热水温度： 60°C
热力消毒: 最大70°C/4分钟
自动防止回流
该产品专为饮用水设计！
中文
13
检验标记 (参见第35页)

Монтаж см. стр. 32
Очистка (см. стр. 34) и прилагаемая брошюра
Эксплуатация (см. стр. 34)
Схема потока
(см. стр. 31)
 Ручной душ
 Верхний душ
 Ручной душ + Верхний душ
Размеры (см. стр. 31)
Κомплеκт (см. стр. 35)
Техническое обслуживание (см. стр. 36)
Защита обратного тока должна регулярно проверяться (минимум
один раз в год) по стандарту DIN EN 1717 или в соответствии с
национальными или региональными нормативами
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Кронштейн верхнего душа предназначен только для подсоединения
верхнего душа. Запрещается подвешивать на него другие предметы!
Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром.
Запрещается пользоваться изделием в состоянии алкогольного или
наркотического опьянения.
Не допускайте попадания струи воды из разбрызгивателя на
чувствительные части тела (например, на глаза). Разбрызгиватель следует
устанавливать на достаточном расстоянии от тела.
Изделие запрещается использовать в качестве рукоятки. Следует
устанавливать специальную рукоятку.
Изделие разрешается использовать только в гигиенических целях: для
принятия ванны и личной гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за повреждения
при перевозке или повреждения поверхностей не принимаются.
• Смеситель должен быть смонтирован по действующим нормам и в
соответствии с настоящей инструкцией, проверен на геметичность и
безупречность работы
• При монтаже изделия квалифицированным персоналом необходимо
следить за тем, чтобы, поверхность крепления была плоской во всей зоне
крепления (без выступающих швов или смещения плитки), структура стен
подходила для монтажа изделия и, в частности, не имела слабых мест.
Прилагаемые винты и дюбели предназначены только для бетона. При других
типах стен необходимо соблюдать указания производителей дюбелей.
• По мере необходимости лобзиком можно укоротить трубу между
арматурой и верхним душем в нижней области.
• Необходимо установить предварительно смонтированный фильтрующий
элемент, чтобы обеспечить нормальный поток для ручного душа и
предотвратить попадание загрязнений из канализационной сети.
Попадание загрязнений ухудшает работу и/или приводит к повреждению
функциональных деталей ручного душа. Компания Hansgrohe не несет
ответственности за ущерб, причиненный в результате несоблюдения этого
требования
• Источник разбрызгивания должен подсоединяться только после запорного
клапана санитарной арматуры.
• Указанные в монтажной инструкции монтажные размеры идеальны для
лиц ростом около 1800 мм. В случае необходимости монтажные размеры
следует менять. При этом нужно учесть, что при изменившейся высоте
монтажа меняется также и минимальная высота, а изменение установочных
размеров нужно принять во внимание.
Технические данные
Рабочее давление: не более. 0,6 МПа
Рекомендуемое рабочее давление: 0,1 – 0,4 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: 60°C
Термическая дезинфекция: не более. 70°C / 4 мин
укомплектован клапаном обратного тока воды
Изделие предназначено исключительно для питьевой воды!
Русский
14
Знак технического контроля (см. стр. 35)

Szerelés lásd a 32. oldalon
Tisztítás (lásd a 34. oldalon) és mellékelt brossúrával
Használat (lásd a 34. oldalon)
Átfolyási diagramm
(lásd a 31. oldalon)
 Kézi zuhany
 Fejzuhany
 Kézi zuhany + Fejzuhany
Méretet (lásd a 31. oldalon)
Tartozékok (lásd a 35. oldalon)
Karbantartás (lásd a 36. oldalon)
A visszafolyásgátlók működése a DIN EN 1717 szabványnak
megfelelően, a nemzeti vagy területi rendelkezésekkel összhangban,
évente egyszer ellenőrizendő!
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A zuhanyfej karja csak a zuhanyfej tartására alkalmas, és nem szabad más
tárgyakkal megterhelni!
Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem használhatják a terméket.
Kerülni kell a zuhanysugár érintkezését érzékeny testrészekkel (pl. szemek). Be
kell tartani a megfelelő távolságot a zuhanyfej és a test között.
A terméket nem szabad kapaszkodónak használni. Ehhez külön kapaszkodót
kell felszerelni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak megfelelően kell felszerelni,
átöblíteni és ellenőrizni!
• Miközben szakképzett szakember végzi a termék felszerelését, ügyelni kell arra,
hogy a rögzítési felületek a rögzítési terület teljes egészén síkok (nincsenek kiálló
fugák vagy csempeszélek), a fal felépítése alkalmas a termék felszereléséhez, és
különösképpen, hogy nincsenek benne gyenge pontok. A mellékelt csavarok és
dűbelek csak betonhoz alkalmasak. Egyéb falazatoknál figyelembe kell venni a
dűbelgyártó gyártói utasításait.
• Szükség esetén a csövet a csap és a zuhanyfej között, az alsó részen, egy finom
fűrésszel le lehet rövidíteni.
• Az előre felszerelt szűrőbetétet kell használni a kézi zuhany szabvány
átfolyásának biztosításához, és hogy elkerülje a szennyeződések befolyását a
vezetékből. A szennyeződések befolyásolhatják a működést és /vagy a kézi
zuhany működő részeinek rongálódásához vezethetnek, az ebből származó
károkért a Hansgrohe nem vállal felelőséget
• A zuhanyt csak a szaniter csaptelep zárószelepe után szabad bekötni.
• A szerelési útmutatóban megadott szerelési méretek kb. 1800 mm testmagasságú
személyeknek alkalmasak, és ennek megfelelően átméretezendők. Itt arra kell
ügyelni, hogy az átméretezett szerelési magasságnál megváltozik a minimális
magasság és figyelembe kell venni a csatlakozó méreteinek változását.
Műszaki adatok
Üzemi nyomás: max. 0,6 MPa
Ajánlott üzemi nyomás: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: 60°C
Termikus fertőtlenítés: max. 70°C / 4 perc
Visszafolyás gátlóval
A terméket kizárólag ivóvízhez tervezték!
Magyar
15
Vizsgajel (lásd a 35. oldalon)

Asennus katso sivu 32
Puhdistus (katso sivu 34) ja oheinen esite
Käyttö (katso sivu 34)
Virtausdiagrammi
(katso sivu 31)
 Käsisuihku
 Pääsuihku
 Käsisuihku + Pääsuihku
Mitat (katso sivu 31)
Varaosat (katso sivu 35)
Huolto (katso sivu 36)
Vastaventtiilien toiminta on tarkastettava säännöllisesti paikallisten ja
kansallisten määräysten mukaisesti (DIN EN 1717, vähintään kerran
vuodessa).
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Pääsuihkun varsi on tarkoitettu vain kannattamaan pääsuihkua. Sitä ei saa
kuormittaa muilla esineillä!
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät
saa käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suihkuveden kontaktia herkkien ruumiinosien (esim. silmien) kanssa on
vältettävä.Suihkun ja vartalon välissä on oltava riittävä väli.
Tuotetta ei saa käyttää kädensijana. On asennettava erillinen kädensija.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot.
Asennuksen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava voimassa olevien
määräysten mukaisesti!
• Kun pätevä ammattihenkilöstö suorittaa tuotteen asennusta, on huomioitava,
että kiinnityspinta on koko kiinnityksen alueella tasainen (ei ulkonevia
saumoja tai laattojen tasomuutoksia) ja, että seinän rakenne soveltuu tuotteen
asentamiseen eikä siinä ole heikkoja kohtia. Mukana olevat kiinnitysruuvit ja
kiinnitysankkurit soveltuvat betoniin kiinnittämiseen. Kiinnitettäessä tuotetta muihin
seinärakenteisiin, noutata kiinnittimien valmistajan ohjeita.
• Tarvittaessa putken voi lyhentää hienolla sahalla hanan ja pääsuihkun välillä
alaosasta.
• Esiasennettua suodatinpatruunaa on käytettävä, jotta käsisuihkun normaali
läpivirtaus on taattu ja likahiukkasten huuhtoutuminen vesijohtoverkostosta
estyy. Likahiukkaskertymät voivat aiheuttaa toimintahäiriöitä ja/tai vahingoittaa
käsisuihkun toiminnallisia osia, Hansgrohe ei vastaa näin syntyvistä vaurioista.
• Suihkun saa liittää vain saniteettiarmatuurin sulkuventtiiliin.
• Asennusohjeessa annetut asennusmitat sopivat n. 180 cm:n pituiselle
henkilölle, ja niitä on tarvittaessa muutettava. Tässä on otettava huomioon, että
asennuskorkeuden muuttuessa muuttuu myös vähimmäiskorkeus, ja muutos on
otettava huomioon liitäntöjen mitoissa.
Tekniset tiedot
Käyttöpaine: maks. 0,6 MPa
Suositeltu käyttöpaine: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: 60°C
Lämpödesinfektio: maks. 70°C / 4 min
Estää itsestään paluuvirtauksen
Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
16
Koestusmerkki (katso sivu 35)

Montering se sidan 32
Rengöring (se sidan 34) och medföljande broschyr
Hantering (se sidan 34)
Flödesschema
(se sidan 31)
 Handdusch
 Huvuddusch
 Handdusch + Huvuddusch
Måtten (se sidan 31)
Reservdelar (se sidan 35)
Skötsel (se sidan 36)
Backventilers funktion måste kontrolleras regelbundet enligt nationella
eller regionala bestämmelser i enlighet med DIN EN 1717 (minst en
gång per år).
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Armen som håller huvudduschen är bara konstruerad för detta; den får inte
belastas med andra föremål!
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
Undvik att rikta duschstrålarna mot känsliga kroppsdelar (t. ex. ögonen. Det
måste finnas ett tillräckligt stort avstånd mellan duschen och kroppen.
Produkten får inte användas som handtag. Ett separat handtag måste monteras.
Produkten får bara användas till kroppshygien med bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Blandaren måste installeras, genomspolas och testas enligt gällande föreskrifter.
• När kvalificerad fackpersonal monterar produkten är det viktigt att tänka på att
monteringsytan är plan i alla delar av arbetsytan (inga fogar som sticker ut eller
klinkerförskjutningar), att väggkonstruktionen passar till montering av produkten
samt att den inte har svaga punkter. Medföljande skruvar och plugg är endast
avsedda för betong. Vid andra väggkonstruktioner skall anvisningarna från
pluggtillverkaren beaktas.
• Om det behövs kan röret mellan blandare och huvuddusch kortas i den nedre
delen med en fintandad såg.
• Den förmonterade filterinsatsen måste användas om normalflödet hos
handduschen ska vara garanterat och för att undvika att smuts spolas in från
ledningsnätet. Smuts som spolas in kan påverka funktionen och/eller leda till
skador på funktionsdelar i handduschen. Hansgrohe frånsäger sig allt ansvar för
skador som kan härledas till detta.
• Duschen får bar anslutas efter en spärrventil på sanitärblandaren.
• De monteringsmått som anges i monteringsanvisningen passar 1,80 m långa
personer och måste eventuellt anpassas. Det är då viktigt att tänka på att den
minsta höjden ändras när monteringshöjden blir en annan och att hänsyn måste
tas till de ändrade anslutningsmåtten.
Tekniska data
Driftstryck: max. 0,6 MPa
Rek. driftstryck: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: 60°C
Termisk desinfektion: max. 70°C / 4 min
Självspärr mot återflöde
Produkten är enbart avsedd för dricksvatten!
Svenska
17
Testsigill (se sidan 35)

Montavimas žr. psl. 32
Valymas (žr. psl. 34) ir pridedama brošiūra
Eksploatacija (žr. psl. 34)
Pralaidumo diagrama
(žr. psl. 31)
 Rankų dušas
 galvos dušas
 Rankų dušas + galvos dušas
Išmatavimai (žr. psl. 31)
Atsarginės dalys (žr. psl. 35)
Techninis aptarnavimas (žr. psl. 36)
Atbulinio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Dušo laikiklis skirtas tik dušo galvutei laikyti, todėl neturi būti apkraunamas
kitokiais daiktais!
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Būtina vengti dušo vandens srovės kontakto su jautriomis kūno vietomis (pvz.,
akimis). Todėl būtina laikytis tinkamu atstumu nuo dušo.
Gaminys neturi būti naudojamas kaip rankena. Rankena montuojama atskirai.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas, išleidžiamas ir patikrinamas pagal
galiojančias normas!
• Montuojant produktą, specialistas privalo įsitikinti, kad sienos plotas, prie kurio
dedama montavimo plokštė, yra lygus (jokių plytelių ar kitų nelygumų), kad
sienos struktūra yra pritaikyta produkto montavimui ir neturi jokių silpnų vietų.
Pakuotėje esantys varžtai ir kaiščiai yra skirti tik betonui. Esant kitokiai sienai,
varžtus ir kaiščius reikia rinktis pagal paskirtį.
• Ypatingais atvejais vamzdelis tarp jungčių ir dušo galvutės apatinėje dalyje gali
būti patrumpintas plonu pjūkleliu.
• Reikia naudoti sumontuotą filtro elementą, kad būtų užtikrintas norminis per
rankinį dušą pratekantis srautas ir būtų išvengta teršalų, galinčių patekti iš
vamzdyno. Patekę teršalai gali pakenkti veikimui ir/arba sugadinti veikiančias
dalis. Už žalą, atsiradusią dėl šių priežasčių, bendrovė „Hansgrohe” neatsako.
• Dušo galvą galima prijungti tik už vamzdyje įmontuoto uždarymo vožtuvo.
• Montavimo instrukcijoje nurodyti išmatavimai idealiai tinka 1800 mm ūgio
žmonėms. Galima keisti aukštį, bet tuomet keičiasi minimalus rekomenduojamas
patalpos aukštis ir turi būti atsižvelgta į vandens jungties matmenų pasikeitimą.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 0,6 MPa
Rekomenduojamas slėgis: 0,1 – 0,4 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: 60°C
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
Su atbuliniu vožtuvu
Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
18
Bandymo pažyma (žr. psl. 35)

Sastavljanje pogledaj stranicu 32
Čišćenje (pogledaj stranicu 34) i priložena brošura
Upotreba (pogledaj stranicu 34)
Dijagram protoka
(pogledaj stranicu 31)
 Ručni tuš
 tuš iznad glave
 Ručni tuš + tuš iznad glave
Mjere (pogledaj stranicu 31)
Rezervni djelovi (pogledaj stranicu 35)
Održavanje (pogledaj stranicu 36)
Ispravnost nepovratnog ventila mora se redovito provjeravati prema
standardu DIN EN 1717 i u skladu sa važećim propisima (najmanje
jednom godišnje).
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Nosač tuša iznad glave je dimenzioniran samo za držanje danog tuša i ne
smije se opterećivati drugim predmetima!
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe
ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Mora se izbjegavati kontakt mlaza iz tuša s osjetljivim dijelovima tijela (npr.
očima). Tijelo korisnika mora biti dovoljno udaljeno od tuša.
Proizvod ne smije služiti za pridržavanje. U tu se svrhu mora postaviti zaseban
rukohvat.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane prema važećim normama!
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava
površina na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja
pločica), da je zidna konstrukcija primjerena montaži proizvoda te osobito
da nema slabih mjesta. Priloženi vijci i moždanici prikladni su samo za beton.
Kod drugih zidnih nadgradnji treba obratiti pažnju na navode proizvođača
moždanika.
• Cijev se u krajnjem slučaju između armature i tuša iznad glave može u donjem
dijelu skratiti pilom sa sitnim zupcima.
• Mora se rabiti predmontirani filtarski umetak, kako bi se regulirao protok
vode kroz ručni tuš i izbjeglo unošenje prljavštine iz vodovoda. Prljavština
može dovesti do djelomičnog ili potpunog oštećenja dijelova ručnog tuša. Za
eventualna oštećenja uzrokovana prljavštinom proizvođač Hansgrohe nije
odgovoran.
• Tuš se smije priključivati samo iza zapornog ventila sanitarne armature.
• Montažne dimenzije navedene u uputama za montažu idealne su za osobe
visine oko 1800 mm te se prema potrebi moraju prilagoditi konkretnoj visini
korisnika. Pritom valja uzeti u obzir da se u slučaju promjene montažne visine
mijenja i minimalna visina kao i da se tada mora uvažiti i promjena priključnih
dimenzija.
Tehnički podatci
Najveći dopušteni tlak: tlak 0,6 MPa
Preporučeni tlak: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: 60°C
Termička dezinfekcija: tlak 70°C / 4 min
Funkcije samo-čišćenja
Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
19
Oznaka testiranja (pogledaj stranicu 35)

Montajı Bakınız sayfa 32
Temizleme (Bakınız sayfa 34) ve birlikte verilen broşür
Kullanımı (Bakınız sayfa 34)
Akış diyagramı
(Bakınız sayfa 31)
 El duşu
 Baş duşu
 El duşu + Baş duşu
Ölçüleri (Bakınız sayfa 31)
Yedek Parçalar (Bakınız sayfa 35)
Bakım (Bakınız sayfa 36)
DIN EN 1717 ve ulusal standartlar doğrultusunda Çek valfler düzenli
olarak kontrol edilmelidir. ( en az yılda bir kez)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Başlıklı püskürtücü kolu yalnızca başlıklı püskürtücünün tutulması için
tasarlanmıştır, başka nesnelerle üzerine yük bindirilmemelidirn!
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
Püskürtme başlıklarının hassas organlara teması (örn. gözler) önlenmelidir.
Püskürtücü ile beden arasında yeterli mesafe bırakılmalıdır.
Ürün tutma kolu olarak kullanılmamalıdır. Ayrı bir tutma kolu monte edilmelidir.
Duş sistemi yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda
kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya geçerli normlara göre monte edilmeli, yıkanmalı ve kontrol edilmelidir!
• Müteahhit, ürünü monteleyeceği yer, yani montaj plakasının monte edileceği
duvar alanının tümü düz (herhangi bir eklem yerinin ya da duvar fayansının
çıkıntısıyla) engellenmemiş, yapısı ürünü montelemeye uygun bir şekilde ve
herhangi zayıf noktası olamamasını sağlamalıdır. Kaplı vidalar ve çubuklar
sadece beton için uygundur. Başka duvar yapıları için, imalatçının çubuk imal
edenin bellirtiği hususlar dikkate alınmalıdır.
• Boru acil durumda armatür ile püskürtme başlığı arasında alt kısımdan ince bir
testere ile kısaltılabilir.
• Ön montajı yapılan filtre elemanı, el püskürtücüsünün standart akışını sağlamak
ve hat şebekesindeki kirlenmeleri önlemek için kullanılmalıdır. Kirlenmeler işlevi
olumsuz etkileyebilir ve/veya el püskürtücüsünün işlev parçalarında hasarlara
yol açabilir. Hansgrohe, bundan dolayı kaynaklanabilecek hasarlara karşı
sorumluluk üstlenmez.
• Su püskürtücü yalnızca sıhhi armatürün bir kapatma vanasına bağlanabilir.
• Montaj kılavuzunda belirtilen montaj ölçüleri, yaklaşık 1.800 mm boyundaki
kişiler için idealdir ve gerekirse adapte edilmelidir. Bu sırada, montaj
yüksekliğinin değişmesiyle birlikte minimum yüksekliğin de değiştiğine ve bağlantı
ölçülerindeki değişikliğin göz önüne alınması gerektiğine dikkat edilmelidir.
Teknik bilgiler
İşletme basıncı: azami 0,6 MPa
Tavsiye edilen işletme basıncı: 0,1 – 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: 60°C
Termik dezenfeksiyon: azami 70°C / 4 dak
Geri emme önleyici
Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
20
Kontrol işareti (Bakınız sayfa 35)
