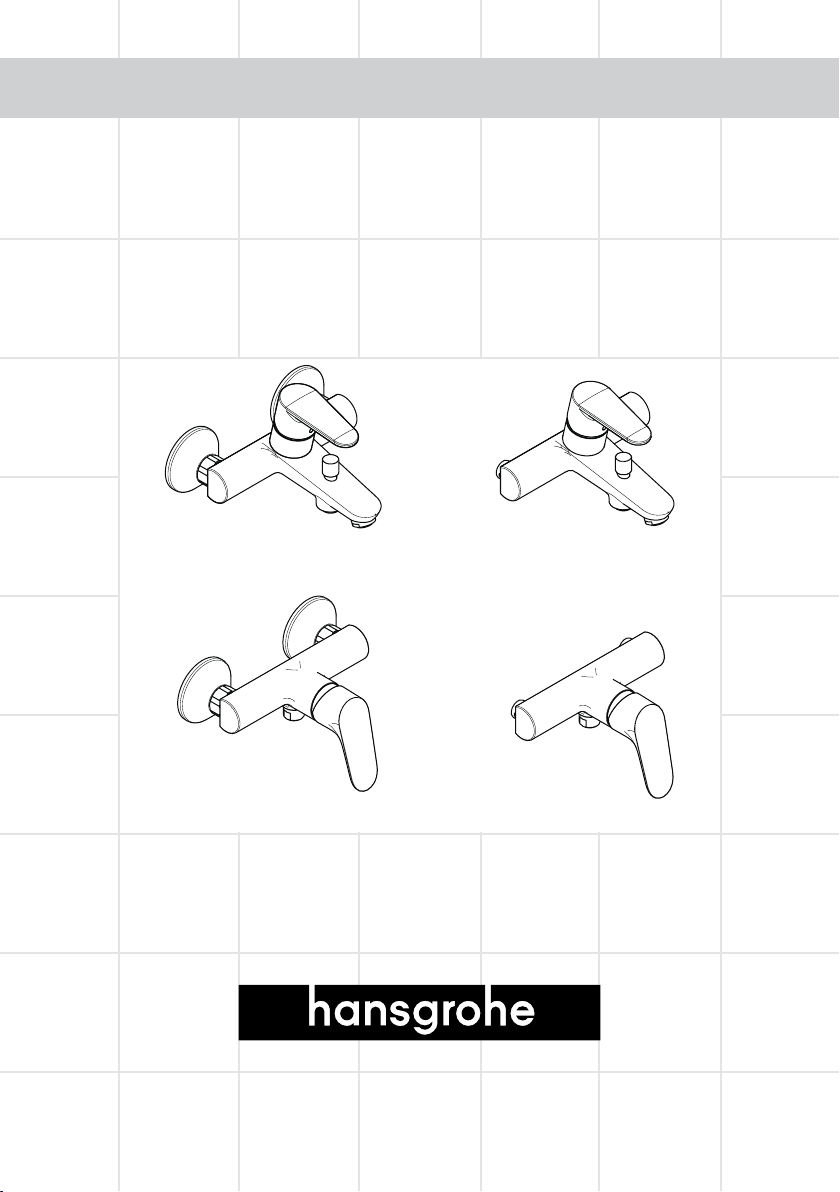

Hans Grohe Focus E2 31940000 User manual

Montageanleitung
Focus E²
31940000
Focus E²
31960000
Focus E²
31943000
Focus E²
31963000

2
7
6
2
4
1
11
1.1
5
12
13
14
17
Focus E² 31960000
Focus E² 31963000
2
4
1
11
1.1
5
12
15
3
10
9 8
16
1
1.1
2
5
12
Focus E² 31943000
3
10
9
8
6
7
1
1.1
2
5
12
Focus E² 31940000
18 18

3
Focus E² 31940000 Focus E² 31960000
Focus E² 31943000 Focus E² 31963000

4
36

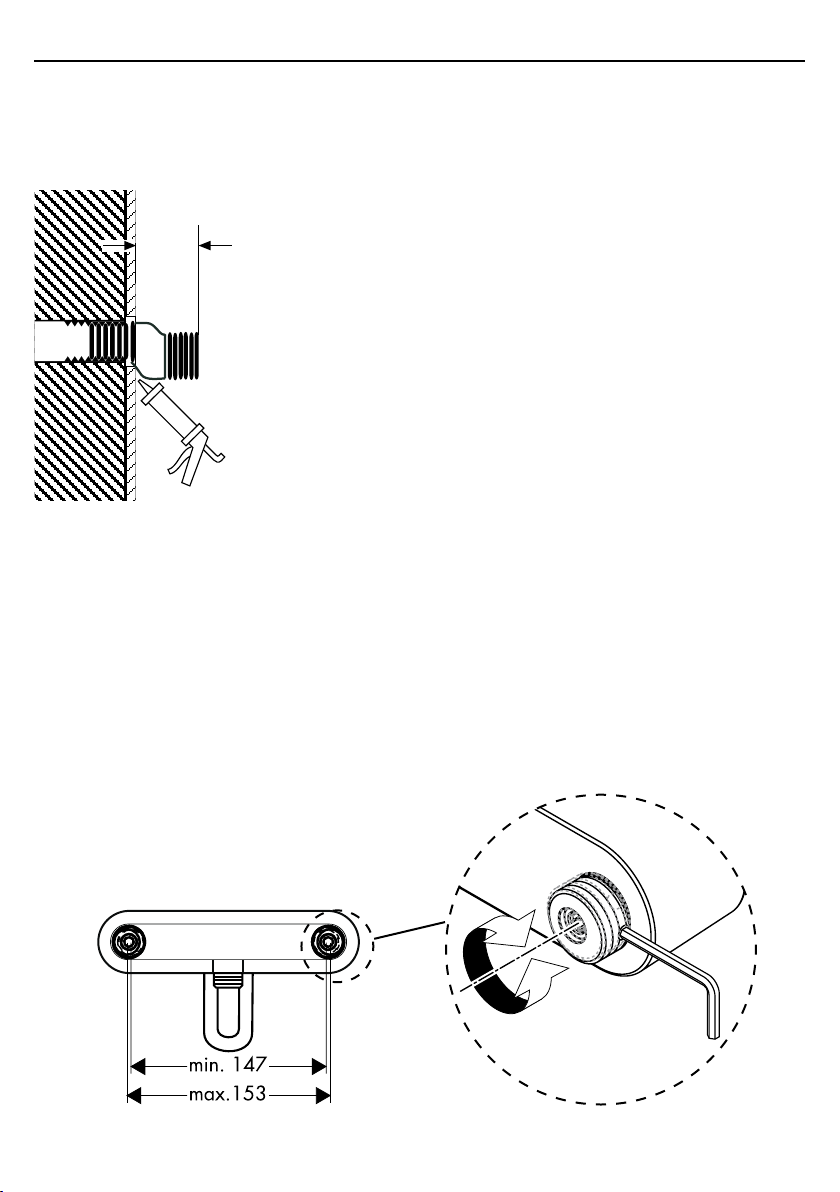

S-Anschluss
Raccord-S
S-union
Raccordi
Acometida
Aanslutningen
Eksenteranslutningen
Excêntrico esférico
Przyłącze S
Etážka
Etážka
S形接头
S-образное подключение
Z-csatlakozás
Epäkeskoliitin
S-anslutning
Ekscentrinė jungtis
S-spoj
S bağlantı
Racord S.
Σύνδεση σχήματος S
S فﺮﺣ ﻞﻜﺷ ﻰﻠﻋ ﺐﻴﺑﺎﻧأ تﻼﺻو
S-priključek
S-ühendus
S savienojums
S-priključak
S-tilkobling
S-извод
Lidhja S
Silikon (essigsäurefrei!)
Silicone (sans acide acétique!)
Silicone (free from acetic acid!)
Silicone (esente da acido acetico!)
Silicona (¡libre de ácido acético!)
Silicone (azijnzuurvrij!)
Silikone (eddikesyre-fri)
Silicone (sem ácido acético)
Silikon (neutralny)
Silikon (bez kyseliny octové!)
Silikon (bez kyseliny octovej!)
硅胶（不含醋酸）
Силикон (не содержит уксусной кислоты!)
Szilikon (ecetsavmentes!)
Silikoni (etikkahappovapaa!)
Silikon (fri från ättiksyra!)
Silikonas (be acto rūgšties!)
Silikon (ne sadrži kiseline)
Silikon (asetik asit içermeyen)
Silicon (fără acid acetic!)
Σιλικόνη (δίχως οξικό οξύ!)
سيليكون (خالي من حمض الخليك!)
Silikon (brez ocetne kisline)
Silikoon (äädikhappeta!)
Silikons (etiķskābi nesaturošs!)
Silikon (ne sadrži sirćetnu kiselinu!)
Silikon (uten eddiksyre)
Силикон (без оцетна киселина!)
Silikon (pa acid uthulle!)
SW 2,5 mm
Focus E² 31940000 / 31960000
Focus E² 31943000 / 31963000

5
Achtung! Die Armatur muss nach den gültigen Normen
montiert, gespült und geprüft werden.
Montage
Zulaueitungen fachgerecht durchspülen.
S-Anschlüsse montieren und ausrichten.
Armatur mit Dichtungen festschrauben.
Große Druckunterschiede zwischen den Kalt- und Warm-
wasseranschlüssen müssen ausgeglichen werden.
Bedienung
Durch Anheben des Gries wird der Mischer geönet.
Schwenkung nach links = warmes Wasser.
Schwenkung nach rechts = kaltes Wasser.
31940000/31943000: Umstellen zur Handbrause durch
Ziehen am Umstellerknopf. Die Rückstellung erfolgt nach
Schließen des Gries automatisch.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 80° C
Empfohlene Heißwassertemp.: 65° C
Anschlussmaße: 150 ± 12 mm
Anschlüsse G 1/2: kalt rechts - warm links
Durchussleistung: 17 l/min 0,3 MPa
Eigensicher gegen Rückießen
1.
2.
3.
Einhandmischer mit Warmwasserbegrenzung, Justierung
siehe Seite 34.
In Verbindung mit Durchlauferhitzern ist eine Warmwas-
sersperre nicht notwendig.
Hansgrohe Einhandmischer können in Verbindung mit hy-
draulisch und thermisch gesteuerten Durchlauferhitzern
eingesetzt werden wenn der Fließdruck mindestens 0,15
MPa beträgt.
Achtung!
Die Rückussverhinderer müssen gemäß DIN 1988 einmal
jährlich auf ihre Funktion geprüft werden.
Serviceteile (siehe Seite 2)
1
Gri 98532000
1.1 Gristopfen 96338000
2 Kappe 97406000
3 Mutter 97977000
4 Mutter 97209000
5 Kartusche kpl. 92730000
6 Rosette 94135000
7 S-Anschluss 94140000
8 Luftsprudler kpl. 13914000
9 Umsteller kpl. 97978000
10 Zugknopf 97981000
11 Rückussverhinderer 94074000
12 Dichtung 95008000
13 Schalldämpfer 96429000
14 Mutter 96157000
15 Mutter 31963000 95185000
16 Mutter 31943000 95184000
17 Anschlussnippel 97220000
18 Rückussverhinderer 97980000
Deutsch
Störung Ursache Abhilfe
Wenig Wasser Siebdichtung der Brause ver-
schmutzt
Rückussverhinderer sitzt fest
-
-
Siebdichtung zwischen Brause und
Schlauch reinigen
Rückussverhinderer austauschen
-
-
Armatur schwergängig Kartusche defekt, verkalkt-Kartusche austauschen-
Armatur tropft Kartusche defekt-Kartusche austauschen-
Zu niedere Warmwassertemperatur Warmwasserbegrenzung falsch ein-
gestellt
-Warmwasserbegrenzung einstellen-
Durchlauferhitzer schaltet nicht ein Drossel in der Handbrause nicht
ausgebaut
Schmutzfangsiebe verschmutzt
Rückussverhinderer sitzt fest
-
-
-
Drossel aus der Handbrause ent-
fernen
Schmutzfangsiebe reinigen / aus-
tauschen
Rückussverhinderer austauschen
-
-
-

6
Français
Attention! La robinetterie doit être installée, rincée et
contrôlée conformément aux normes valables.
Montage
Purger les conduites d'alimentation.
Monter les raccords.
Mettre les joints et visser le corps.
Il est conseillé d'équilibrer les pressions de l'eau chaude
et froide.
Instructions de service
En levant ou baissant l'étrier de commande on actionne
l'ouverture ou la fermeture du mitigeur.
Tournant sur la droite = eau froide,
tournant sur la gauche = eau chaude.
31940000/31943000: Pour l’inversion vers la douchette
tirer le bouton au-dessus du bec. L’inverseur revient auto-
matiquement après la fermeture d’eau.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Teplota horké vody: max. 80° C
Température recommandée: 65°C
Raccordement G 1/2: froide à droite
chaudeàgauche
entr'axe 150±12
Débit à 0,3 MPa: 17 l/min
Avec dispositif anti-retour
1.
2.
3.
Mitigeur avec limitation de la température: pour le ré-
glrage voir page 34.
Une limitation de la température n'est pas nécessaire quand
le mitigeur est alimenté par un chaue-eau instantané.
Les mitigeurs monocommandes Hansgrohe fonctionnent
également en association à des chaue-eau à commande
hydraulique ou thermique à condition que la pression soit
au minimum de 0,15 MPa.
Attention!
Les clapets anti-retour doivent être vérié une fois par
an.
Pièces détachées (voir pages 2)
1 poignée 98532000
1.1 cache vis 96338000
2 capot sphérique 97406000
3 écrou 97977000
4 écrou 97209000
5 cartouche cpl. 92730000
6 ange 94135000
7 Raccord-S 94140000
8 aérateur cpl.. 13914000
9 inverseur cpl. 97978000
10 bouton d’inverseur 97981000
11 clapet anti-retour 94074000
12 joint 95008000
13 silencieux 96429000
14 écrou 96157000
15 écrou 31963000 95185000
16 écrou 31943000 95184000
17 mamelon 97220000
18 clapet anti-retour 97980000
Dysfonctionnement Origine Solution
Pas assez d´eau - Joint-ltre de douchette encrassé
- Clapet anti-retour bloque
- Nettoyez le joint-ltre entre la
douchette et le exible
- Changez le clapet antiretour
Dureté de fonctionnement - Cartouche défectueuse, entartrée - Changer le cartouche
Le mitigeur goutte - Cartouche défectueuse - Changer le cartouche
Température d’eau chaude trop
basse, pas d´eau froide
- Limiteur de température mal posi-
tionné
- Positionner le limiteur de tempéra-
ture
Le chaue-eau instantané ne
s´allume
- Limitation de douchette non démon-
tée
- Filtres encrassés
- Clapet anti-retour bloque
- Enlevez la limitation de douchette
- Nettoyez / changez les ltres
- Changez le clapet antiretour

7
English
Attention! The tting must be installed, ushed and
tested after the valid norms.
Assembly
Flush through the supply pipes.
Mount the S - unions and align them.
Fasten the mixer with the washers.
Large dierences in pressure between the hot and cold
water supply should be balanced.
Operation
The mixer is actuated by lifting the lever head.
Swivel to the left = hot water,
swivel to the right = cold water.
31940000/31943000: The ow is changed from bath
to shower function by pulling the knop at the upper side
of the spout. After shutting o the water ow, the mixer
returns automatically to the bath function.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bars = 147 PSI)
Hot water temperature: max. 80° C
Recommended hot water temp.: 65° C
Centre distance: 150 ± 12 mm
Connections G 1/2: cold right - hot left
Rate of ow 0,3 MPa: approx. 17 l/min
anti-pollution function
1.
2.
3.
To adjust the hot water limiter on single lever mixers,
please see page 34.
No adjustment is necessary when using a continuous ow
water heater.
Hansgrohe single lever mixers can be used together with
hydraulically and thermically controlled continuous ow
heaters if the ow pressure is at least 0,15 MPa.
Attention!
The non return valves must be checked once a year.
Spare parts (see page 2)
1 handle 98532000
1.1 screw cover 96338000
2 ange 97406000
3 nut 97977000
4 nut 97209000
5 cartridge cpl. 92730000
6 ange 94135000
7 S-union 94140000
8 aerator cpl.. 13914000
9 selector assy 97978000
10 diverter knob 97981000
11 non return valve 94074000
12 seal 95008000
13 noise reduction 96429000
14 nut 96157000
15 nut 31963000 95185000
16 nut 31943000 95184000
17 connecting thread 97220000
18 non return valve 97980000
Fault Cause Remedy
Insucient water - Shower lter seal dirty
- Non return valve didn’t move back
- Clean lter seal between shower
and hose
- Exchange non return valves
Mixer sti - Cartridge defective,calcied - Kartusche austauschen
Mixer dripping - Cartridge defective - Kartusche austauschen
Hot water temperature too low - Hot water limiter incorrectly set - Warmwasserbegrenzung einstellen
Instantaneous heater didn’t work - Flow limiter in handshower isn’t
removed
- Filter are dirty
- Non return valve didn’t move back
- Remove ow limiter
- Clean the lter/exchange lter
- Exchange non return valves

8
Italiano
Attenzione! La rubinetteria deve essere installata,
pulita e testata secondo le istruzioni riportate.
Montaggio
Collegare le uscite principali.
Montare i raccordi eccentrici.
Avvitare il rubinetto.
Attenzione!
Compensare le dierenze di pressione tra i collegamenti
dell'acqua fredda e dell'acqua calda.
Procedura
Il miscelatore si apre tirando la maniglia a forma di staa.
Rotazione verso sinistra = acqua calda,
rotazione verso destra = acqua fredda.
31940000/31943000: Il usso è cambiato dall’erogazione
vasca alla funzione doccia tirando il pomello del deviatore
sulla parte alta della bocca del miscelatore. Dopo avere
chiuso l’acqua il miscelatore ritorna automaticamente al-
l’erogazione vasca.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 80° C
Temp. dell'acqua calda consigliata: 65° C
Distanza di raccordo: 150 ± 12mm
Raccordi: G 1/2
Portata di erogazione (0,3 MPa): 17 l/min
Sicurezza antiriusso
1.
2.
3.
Regolazione del limitatore di erogazione di acqua cal-
de dei miscelatori monocomando, vedere pagina 34.
In combinazione con le caldaie istantanee, il limitatore di
erogazione di acqua calda non è necessario.
I miscelatori Hansgrohe possono venire usati con caldaie
a "bassa pressione" se la pressione del usso è almeno
di 0,15 MPa.
Attenzione!
La valvola di non ritorno deve essere controllata una
volta all’anno.
Parti di ricambio (vedi pagg. 2)
1 maniglia 98532000
1.1 tappino 96338000
2 cappuccio 97406000
3 ghiera di ssaggio 97977000
4 ghiera di ssaggio 97209000
5 cartuccia completa 92730000
6 copertura 94135000
7 Raccordi 94140000
8 rompigetto compl.. 13914000
9 deviatore completo 97978000
10 pomello deviatore 97981000
11 valvola antiriusso 94074000
12 guarnizione 95008000
13 sorbente acustico 96429000
14 ghiera di ssaggio 96157000
15 ghiera di ssaggio 31963000 95185000
16 ghiera di ssaggio 31943000 95184000
17 raccordo a vite 97220000
18 valvola antiriusso 97980000
Problema Possibile causa Rimedio
Scarsità d‘acqua - Guarnizione del ltro della doccia
sporca
- Valvola antiriusso non funziona cor-
rettamentet
- Pulire la guarnizione del ltro tra
doccia e essibile
- Sostituire la valvola antiriusso
Miscelatore duro - Cartuccia difettosa - Sostituire la cartuccia
Miscelatore gocciola - Cartuccia difettosa - Sostituire la cartuccia
Temperatura dell‘acqua calda - Limitazione dell‘acqua calda rego-
lata male
- Regolare la limitazione dell’acqua
calda
La caldaia istantanea non lavora - Il limitatore di portata non è stato
smontato dalla doccetta
- Filtri sporchi
- Valvola antiriusso non funziona cor-
rettamentet
- Smontare il limitatore di portata
dalla doccetta
- Pulire/sostituire i ltri
- Sostituire la valvola antiriusso

9
Español
Atención! El grifo tiene que ser instalado, probado y
testado, según las normas en vigor.
Montaje
Purgar las tuberías de auencia.
Montar los racores excéntricos.
Montar el mezclador.
Grandes diferencias de presión entre los empalmes de
agua fría y agua caliente deben equilibrarse.
Manejo
El mezclador se abre levantando la manecilla.
Giro hacia la izquierda = agua caliente,
giro hacia la derecha = agua fría.
31940000/31943000: El inversor para la teleducha se
activa al tirar del botón en la parte superior del caño. Al
cerrar el mando vuelve automáticamente a su posición
inicial.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bares = 147 PSI)
Temperatura del agua caliente: max. 80° C
Temp. recomendada del agua caliente:65° C
Racores excéntricos G 1/2: 150 ± 12 mm
Caudal máximo: 17 l/min 0,3 MPa
Seguro contra el retorno
1.
2.
3.
Mezclador monomando con limitación del caudal de
agua caliente; ajuste ver pagina 34.
En combianción con calentadores instantáneos no es
necesario una limitación del caudal de agua caliente.
Los mezcladores Hansgrohe pueden ser utilizado junto con
calentadores continuos de agua que sean manejados de
manera hidráulica o térmica, siempre que la presión del
caudal ascienda a un mínimo de 0,15 MPa.
Atención!
Las válvulas anti-retorno se han de revisar una vez al
año.
Repuestos (ver página 2)
1 Mando 98532000
1.1 Tapón 96338000
2 Florón 97406000
3 Tuerca 97977000
4 Tuerca 97209000
5 Cartucho completo 92730000
6 Embellecedor 94135000
7 Acometida 94140000
8 Aireador completo. 13914000
9 Inversor 97978000
10 Tirador inversor 97981000
11 Válvula antirretorno 94074000
12 Junta 95008000
13 Silenciador 96429000
14 Tuerca 96157000
15 Tuerca 31963000 95185000
16 Tuerca 31943000 95184000
17 Racor conexión exo 97220000
18 Válvula antirretorno 97980000
Problema Causa Solución
Sale poca agua - ltro de la ducha sucio
- válvula anti-retorno cerrada
- llimpiar/cambiar ltros entre exo y
ducha
- cambiar válvula anti-retorno
Manecilla va dura - cartucho dañado - cambiar el cartucho
Grifo pierde agua - cartucho dañado - cambiar el cartucho
temperatura del agua demasiado
baja no hay
- tope de agua caliente mal - ajustar tope
Calentador instantáneo no se enci-
ende
- no se ha quitado limitador de caudal
de la teleducha
- ltro de la ducha sucio
- válvula anti-retorno cerrada
- quitar limitador de caudal
- quitar limitador de caudal
- cambiar válvula anti-retorno

10
Nederlands
Let op! Leidingen doorspoelen volgens Norm. De meng-
kraan vervolgens monteren en controleren.
Montage
Toevoerleidingen vakkundig doorspoelen.
S - koppelingen monteren.
Met de vastzetmoeren het armatuur aandraaien.
Grote drukverschillen tussen de kouden warm wateraan-
sluitingen dienen vermeden te worden.
Bediening
Door het bedienen van de beugelgreep wordt de meng-
kraan geopend.
Naar links bewegen = warm water,
naar rechts = koud water.
31940000/31943000: Het omstellen naar de handdouche
gaat middels het trekken aan de ronde knop boven de
uitloop. Het terugstellen naar de uitloop volgt automatisch
na het sluiten van de greep.
Technische gegevens
Werkdruk: max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 80° C
Aanbevolen warm water temp.: 65° C
Aansluitmaten: 150 ± 12 mm
Aansluitingen G 1/2: koud rechts - warm links
Doorstroomcapaciteit: 17 l/min (0,3 MPa)
Beveiligd tegen terugstromen
1.
2.
3.
Eéngreepsmengkranen met warmwaterbegrenzing,
instelling zie blz. 34.
In kombinatie met geisers is een warmwaterbegrenzing
niet noodzakelijk.
Hansgrohe ééngreepsmengkranen kunnen samen met
hydraulisch en thermisch gestuurde geisers gebruikt worden
indien de uitstroomdruk min. 0,15 MPa bedraagt.
Attentie!
Het functioneren van de terugslagkleppen moet jaarlijks
worden getest.
Service onderdelen (zie blz. 2)
1 greep 98532000
1.1 greepstopje 96338000
2 afdekkap 97406000
3 moer 97977000
4 moer 97209000
5 kardoes kompl. 92730000
6 rozet 94135000
7 Aanslutningen 94140000
8 perlator kompl.. 13914000
9 omstelling kompl. 97978000
10 trekknop 97981000
11 terugslagklep 94074000
12 dichting 95008000
13 slagdemper 96429000
14 moer 96157000
15 moer 31963000 95185000
16 moer 31943000 95184000
17 aansluitsnippel 97220000
18 terugslagklep 97980000
Storing Oorzaak Oplossing
Weinig water - Zeefdichting handdouche verstopt
- Terugslagklep zit vast
- Zeefdichting handdouche reinigen
- Terugslagklep uitwisselen
Bediening zwaar - Kardoes defect of verkalkt - Kardoes uitwisselen
Mengkraan lekt - Kardoes defect - Kardoes uitwisselen
Temperatuur van warm water te laag - Heetwaterbegrenzer verkeerd in-
gesteld
- Heetwaterbegrenzer instellen
Doorstroomtoestel schakelt niet in - Begrenzer van handdouche niet
verwijderd
- Vuilzeef vverstopt
- Terugslagklep zit vast
- Begrenzer uit handdouche verwij-
deren
- Vuilvangzeef reinigen / uitwisselen
- Terugslagklep uitwisselen

11
Dansk
Bemærk! Ifølge gældende regler, skal armaturet mon-
teres, skylles igennem og afprøves.
Montering
Spyl tilførselsledningene grundig.
Montér de ekxentriske forskruninger.
Skru armaturet fast.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Brugsanvisning
Ved at hæve i grebet åbnes for vandet.
Drejning mod venstre = varmt vand,
drejning højre = koldt vand.
31940000/31943000: For omstilling til håndbruser
trækkes i den runde knop på oversiden af udløbstuden.
Tilbagestilling sker automatisk, når der lukkes for vandet.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 80° C
Anbefalet varmtvandstemperatur.: 65° C
Tilslutningsmål: 150 ± 12 mm
Tilslutninger G 1/2: Koldt højre -
varmt venstre
Gennemstrømnigskapacitet: 17 l/min 0,3 MPa
Med indbygget kontraventil
1.
2.
3.
Etgrebsarmaturer med varmtvandsbegrænsning,
justering se side 34.
I forbindelse med gennemstrømningsvandvarmer er en
varmtvandsbegrænsning ikke nødvendig.
Hansgrohe etgrebsarmaturer kan anvendes i forbindelse
med hydraulisk- og termiskstyrede gennemstrømnings-
vandvarmere ved et vandtryk på 0,15 MPa.
Bemærk!
Kontraventilen skal afprøves en gang om året.
Reservedele (se s. 2)
1 Greb 98532000
1.1 Dækknap til greb 96338000
2 Dækskive 97406000
3 Møtrik 97977000
4 Møtrik 97209000
5 Indmad 92730000
6 Roset 94135000
7 Eksenteranslutningen 94140000
8 Perlator kpl.. 13914000
9 Omstiller 97978000
10 Trykknapp 97981000
11 Kontraventil 94074000
12 Pakning 95008000
13 Støjdæmper 96429000
14 Møtrik 96157000
15 Møtrik 31963000 95185000
16 Møtrik 31943000 95184000
17 Tilslutningsnippel 97220000
18 Kontraventil 97980000
Fejl Årsag Hjælp
For lidt vand - Sien mellem bruser og slange er
snavset
- Kontraventilen hænger
- Rengør sien mellem bruser og slange
- Udskift kontraventil
Grebet går trægt - Defekt kartusche - Udskift kartusche
Armaturet drypper - Defekt kartusche - Udskt kartusche
For lav varmtvands-temperatur - Varmtvandsbegræns-ningen er fork-
ert indstillet
- Indstil varmtvandsbe-grænsningen
Vandvarmeren går ikke i gang - Vandsparen i håndbruseren er ikke
fjernet
- Smudsfangsien er snavset
- Kontraventilen hænger
- Afmonter vandsparen i håndbruseren
- Rengør/udskift smudsfangsi
- Udskift kontraventil

12
Português
Atenção! A misturadora deve ser instalada, purgada e
testada de acordo com as normas em vigor.
Montagem
Purgue a canalização.
Colocar os excêntricos.
Fixar a misturadora aos excêntricos, com os vedan-
tes.
Grandes diferenças entre as pressões das águas quente
e fria devem ser compensadas.
Funcionamento
A misturadora é aberta levantando o manípulo de ala-
vanca.
Rodando para a esquerda = água quente.
Rodando para a direita = água fria.
31940000/31943000: O uxo de água é desviado da
banheira para o chuveiro ao puxar o manípulo coloca-
do na parte superior da bica. Depois de fechar a água
a misturadora volta automaticamente a debitar água
pela bica.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 80° C
Temp. água quente recomendada: 65° C
Distância entre eixos: 150 ± 12 mm
Ligações G 1/2: fria à direita -
quente à esquerda
Caudal: 17 l/min 0,3 MPa
Função anti-retorno e anti-vácuo
1.
2.
3.
Misturadora monocomando equipada com limitador de
temperatura (vide pàg.34).
Em combinação com caldeira ou esquentador instantâneo
o limitador de água quente não se aplica.
As misturadoras monocomando Hansgrohe podem ser
utilizadas com esquentadores (de controlo térmico ou
hidráulico) desde que a pressão de utilização seja, no
minimo, de 0,15 MPa.
Atenção!
As válvulas anti-retorno têm que ser vericadas uma vez
por ano.
Peças de substituição (ver página 2)
1 Manípulo 98532000
1.1 Tampa de parafuso 96338000
2 Espelho 97406000
3 Porca 97977000
4 Porca 97209000
5 Cartucho (completo) 92730000
6 Cápsula 94135000
7 Excêntrico esférico 94140000
8 Emulsor compl.. 13914000
9 Inversor compl. 97978000
10 Manípulo do inversor 97981000
11 Válvula anti-retorno 94074000
12 Vedante 95008000
13 Redutor de ruído 96429000
14 Porca 96157000
15 Porca 31963000 95185000
16 Porca 31943000 95184000
17 União roscada 97220000
18 Válvula anti-retorno 97980000
Falha Causa Solução
Água insuciente Filtro do vedante do chuveiro sujo
Válvula anti-retorno está presa
-
-
Limpar o ltro entre o chuveiro e o
tubo exível
Trocar a válvula anti-retorno
-
-
Misturadora perra Cartucho defeituoso,calcicado-Substituir o cartucho-
Misturadora a pingar Cartucho defeituoso-Substituir o cartucho-
Temperatura da água quente muito
baixa
O limitador de temperatura está in-
correctamente colocado
-Regular o limitador de temperatura-
O esquentador instantâneo não fun-
ciona
O limitador de caudal não foi re-
tirado
Filtro sujo
Válvula anti-retorno está presa
-
-
-
Retirar o limitador de caudal
Limpar / trocar o ltro
Trocar a válvula anti-retorno
-
-
-

13
Polski
Uwaga! Armatura musi być zamontowana, przepłukana i wy-
próbowana według obowiązujących norm.
Montaż
Przepłukać instalację
Przyłącze typu S zamontować i nastawić.
Dokręcić armaturę z uszczelkami.
Znaczne różnice ciœnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
Obsługa
Odchylenie uchwytu powoduje załączenie przepływu
wody w mieszaczu.
Ruch uchwytu w lewo = ciepła woda.
Ruch uchwytu w prawo = zimna woda.
31940000/31943000: Przestawienie strumienia wody na
główkę prysznicową uzyskuje się przez wyciągnięcie w górę
okrągłego przycisku znajdującego się na wylewce. Otwarcie
przepływu wody przez wylewkę automatycznie zamyka wypływ
wody przez wylewkę.
Dane techniczne
Ciœnienie max.: 1 MPa
Ciœnienie zalecane: 0,1 - 0,5 MPa
Ciœnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Maksymalna temperatura wody gorącej: max. 80° C
Zalecana temperatura wody gorącej: 65° C
Podłączenia: 150 ± 12 mm
Przyłącza G 1/2: Zimna prawo –
ciepła lewo
Przepływ 0,3 MPa: o.17 l/min
Zabezpieczenie przed przepływem zwrotnym
1.
2.
3.
Mieszacz jednouchwytowy z ograniczeniem wody gorą-
cej, justowanie - patrz str. 34.
W połączeniu z przepływowymi podgrzewaczami wody
blokada wody gorącej nie jest konieczna.
Mieszacze jednouchwytowe Hansgrohe mogą być sto-
sowane w połączeniu z przepływowymi podgrzewacza-
mi wody, sterowanymi hydraulicznie i termicznie, jeœli
ciœnienie wody wynosi min. 0,15 MPa.
Uwaga!
Zabezpieczenie przepływu zwrotnego zgodnie z normą
DIN 1988 muszą raz w roku zostać sprawdzone.
Częœci serwisowe (patrz strona 2)
1 Uchwyt 98532000
1.1 Zaślepka uchwyt 96338000
2 Rozeta kulowa 97406000
3 Nakrętka 97977000
4 Nakrętka 97209000
5 Wkład kpl. 92730000
6 Rozeta 94135000
7 Przyłącze S 94140000
8 Napowietrzacz kpl.. 13914000
9 Przełącznik kpl. 97978000
10 Łącznik cięgłowy 97981000
11 Zabezpieczenie przed przepływem
zwrotnym 94074000
12 Uszczelka 95008000
13 Tłumik 96429000
14 Nakrętka 96157000
15 Nakrętka 31963000 95185000
16 Nakrętka 31943000 95184000
17 Złączka przyłączeniowa 97220000
18 Zabezpieczenie przed przepływem
zwrotnym 97980000
Usterka Przyczyna Pomoc
mała ilość wypływającej wody - zabrudzony filtr sitkowy w uch-
wycie główki prysznicowej,
- za mocno osadzone zabezpiecze-
nie przepływu zwrotnego,
- oczyścić ltr sitkowy pomiędzy
główką prysznicową, a wężem
prysznicowym,
- wymienić zabezpieczenie
przepływu zwrotnego,
ciężka praca uchwytu armatury - defekt wkładu, osady kamienia
wapiennego, - wymiana wkładu,
armatura cieknie - defekt wkładu, - wymiana wkładu,
za niska temperatura ciepłej wody - złe ustawienie ograniczenia ciepłej
wody, - ustawić poprawnie ograniczenie ciepłej wody,
przepływowy podgrzewacz wody nie
załącza się - dławik przepływu nie został usunięty z główki prysznicowej,
- zabrudzenie ltrów sitkowych w
instalacji,
- za mocno osadzone zabezpiecze-
nie przepływu zwrotnego,
- usunąć dławik z główki pryszni-
cowej,
- oczyścić/ wymienić ltry,
- wymienić zabezpieczenie
przepływu zwrotnego,

14
Česky
Pozor! Armatura se musí montovat, proplachovat a tes-
tovat podle platných norem.
Montáž
Pøívodní trubky odbornì propláchnout.
Namontovat a vyrovnat etážky.
Armaturu i s tìsnìním pevnì pøišroubovat.
Je nutné vyrovnat velké rozdíly tlaku mezi pøípoji
studené a teplé vody.
Ovládání
Baterie se otevírá zvednutím rukojeti.
Otoèení doleva = teplá voda,
otoèení doprava = studená voda.
31940000/31943000: Pøestavení na ruèní sprchu se
provede zatáhnutím za kulatý knoík na vrchní stranì
výtoku. Ke zpìtnému pøestavení dojde automaticky po
uzavøení páky.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 barů = 147 PSI)
Teplota horké vody: max. 80° C
Doporučená teplota horké vody: 65° C
Rozteč připojení: 150 ± 12 mm
Přípoje G 1/2: studená vpravo --
teplá vlevo
Průtok: 17 l/min 0,3MPa
Vlastní jištìní proti zpìtnému nasátí.
1.
2.
3.
Páková baterie s omezením horké vody, seøízení viz.
str. 34.
Ve spojení s prùtokovými ohøívaèi není uzávìr teplé vody
nutný.
Pákové baterie Hansgrohe mohou být používány ve spojení
s hydraulicky nebo tepelne øízenými prùtokovými ohøívaèi,
pokud tlak pøi prùtoku je alespoò 0,15 MPa.
Pozor!
U zpětných ventilů se musí podle DIN EN 1717 v soula-
du s národními nebo regionálními předpisy testovat jejich
funkčnost (alespoň jednou ročně)
Servisní díly (viz strana 2)
1 rukojeť 98532000
1.1 krytka šroubu 96338000
2 krytka 97406000
3 matka 97977000
4 matka 97209000
5 kartuše kompl. 92730000
6 rozeta 94135000
7 etážka 94140000
8 perlátor. 13914000
9 přepínač kompl. 97978000
10 knoík táhla 97981000
11 zpětný ventil 94074000
12 těsnění 95008000
13 zvuková izolace 96429000
14 matka 96157000
15 matka 31963000 95185000
16 matka 31943000 95184000
17 připojovací nátrubek 97220000
18 zpětný ventil 97980000
Porucha Pøíèina Odstranìní
Málo vody - Sítko v tìsnìní u sprchy je zanesenì
- Zpìtný ventil je zablokován
- Vyèistit sítko v tìsnìní mezi sprchou a
hadicí
- Vymìnit zpìtný ventil
Armatura jde ztìžka - Kartuše je vadná, zanesená·vodním
kamenem
- Kartuši vymìnit
Armatura odkapává - Kartuše je vadná - Kartuši vymìnit
Málo teplá voda - Špatnì nastavená zarážka pro
teplou vodu
- Seøídit zarážku pro teplou vodu
Prùtokový ohøívaè nezapíná - Není odstranìn kroužek ze sprchy
- Sítko na zachycování neèistot je
zanesené
- Zpìtný ventil je zablokován
- Odstranit kroužek ze sprchy
- Vyèistit pøípadnì vymìnit sítko
- Vymìnit zpìtný ventil

15
Slovensky
Pozor! Armatúra sa musí montovať, preplachovať a tes-
tovať podľa platných noriem!
Montáž
Prívodné trubky odborne prepláchnut´.
Namontovat´ a vyrovnat´ etážky.
Armatúru s tesnením pevne priskrutkovat´.
Vel´ké rozdiely v tlaku medzi prípojmi studenej a teplej
vody musia byt´ vyrovnané.
Obsluha
Nadvihnutím páky sa zmiešavacia batéria otvorí
Otoèenie páky vl´avo = teplá·voda
Otoèenie páky vpravo = studená·voda
31940000/31943000: Prestavenie na ruènú sprchu zati-
ahnutím za gul´até tiahlo na vrchnej strane výtokového
ramena. Spätné prestavenie sa uskutoèní automaticky po
uzatvorení páky.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporuèený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 barov = 147 PSI)
Teplota teplej vody: max. 80° C
Doporuèená teplota teplej vody: 65° C
Pripájacie rozmery: 150 ± 12 mm
Prípoje G 1/2: studená vpravo -
teplá vl´avo
Prietok: 17 l/min., 0,3 MPa
Vlastná poistka proti spätnému nasatiu.
1.
2.
3.
Páková batéria s obmedzením teplej vody, nastavenie
vid´.str. 34.
V spojení s prietokovými ohrievaèmi nie je uzáver teplej
vody nutný
Pákové batérie rmy Hansgrohe môžu byt´ používané v
spojení s hydraulicky a tepelne riadenými prietokovými
ohrievaèmi, pokial´ je tlak prúdu aspoò 0,15 MPa.
Pozor!
Pri spätných ventiloch sa musí podľa DIN EN 1717 v sú-
lade s národnými alebo regionálnymi predpismi testovať
ich funkčnosť (aspoň raz ročne)!
Servisné diely (viď strana 2)
1 rukoväť 98532000
1.1 kryt skrutky 96338000
2 krytka 97406000
3 matica 97977000
4 matica 97209000
5 kartuša kompl. 92730000
6 ružica 94135000
7 etážka 94140000
8 perlátor. 13914000
9 prepínač kompl. 97978000
10 kryt tiahla 97981000
11 obmedzovač spätného nasatia 94074000
12 tesnenie 95008000
13 zvuková izolácia 96429000
14 matica 96157000
15 matica 31963000 95185000
16 matica 31943000 95184000
17 pripájací nátrubok 97220000
18 obmedzovač spätného nasatia 97980000
Porucha Príèina Pomoc
Málo vody - Sitko v tesnení sprchy je zneèistené
- Obmedzovaè spätného nasatia je
zablokovaný
- Vyèistit´ sitko tesnení medzi sprchou
a hadicou
- Vymenit´ obmedzovaè spätného
nasatia
Armatúra „chodí“ t´ažko - Kartuša je poškodená, vápenaté
usadeniny
- Vymenit´ kartušu
Armatúra kvapká - Kartuša je poškodená - Vymenit´ kartušu
Nízka teplota teplej vody - Nesprávne nastavená zarážka na
teplú vodu
- Nastavenie zarážky na teplú vodu
Prietokový ohrievaè nezapína - Nie je odstránený krúžok zo sprchy
- Sitko v tesnení sprchy je zneèistené
- Obmedzovaè spätného nasatia je
zablokovaný
- Odstránit´ krúžok zo sprchy
- Vyčistit´ resp. vymenit´ sitko
- Vymenit´ obmedzovaè spätného
nasatia

16
中文
注意！必须按照现行的规定安装，冲洗和测试
产品
安装
将进水管道冲洗干净。
安装并调整S形偏心接头。
固定龙头和密封垫圈
冷、热水管间的过大压力差必须予以平衡。
操作
提起把手，龙头开启。
向左偏转: 热水
向右偏转: 冷水
31940000/31943000: 拉起出水嘴上面的圆形提拉
钮，水流被切换至手持花洒，龙头关闭后，水
流自动复原。
技术参数
工作压力: 最大1 MPa
推荐工作压力: 0,1~0,5 MPa
测试压力: 1,6 MPa
(1 MPa =10巴 = 147 PSI)
热水温度: 最高80° C
推荐热水温度: 65° C
连接尺寸: 150±12毫米
管径G 1/2: 左热右冷
流量: 约17升/分钟 0,3 MPa
防倒流
带有热水控制装置的单手柄龙头的调节，请参
见第34页
1.
2.
3.
如果使用直流式热水器，则不需热水控制装
置。
如果水压达到 0,15 MPa 以上，汉斯格雅单手
柄龙头可以和液压式或热控式直流式热水器一
起使用。
注意！
单向止回阀必须根据DIN 1988每年做一次性能
检查。
备用零件 (参见第2页)
1 手柄 98532000
1.1 螺钉帽 96338000
2 法兰 97406000
3 螺母 97977000
4 螺母 97209000
5 阀体 92730000
6 法兰 94135000
7 S形接头 94140000
8 水波器. 13914000
9 分水 97978000
10 提拉钮 97981000
11 单向阀 94074000
12 垫圈 95008000
13 消音器 96429000
14 螺母 96157000
15 螺母 31963000 95185000
16 螺母 31943000 95184000
17 连接螺纹管 97220000
18 单向阀 97980000
故障 原因 解决办法
出水小 - 花洒滤网有污物
-
单向阀没有回位
- 清洗花洒与软管之间的滤网
- 更换单向阀
龙头开关困难 - 阀芯损坏,水垢太多 - 更换阀芯
龙头滴水 - —阀芯损坏 - 更换阀芯
热水温度太低 - 热水温度限制装置安
装不正确
- 正确安装热水温度限
制装置
燃气热水器不工作 - 手持花洒的流量限制
装置没有去掉
- 滤网有污物
- 单向阀没有回位
- 去掉流量限制装置
- 清洗/更换滤网
- 更换单向阀

17
Русский
Внимание! Смеситель должен быть смонтирован
по действующим нормам и в соответствии с
настоящей инструкцией, проверен на геметичность и
безупречность работы.
Монтаж
1. тщательно промыть водопроводные трубы, спустив
некоторое количество воды;
2. Установите и выровняйте S-образные
подключения
3. Затяните смеситель с уплотнениями.
донного клапа. Перед установкой смесителя
необходимо регулировочными кранами выровнять
авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Эксплуатация
„cмеситель открывается поднятием рычага.
Поворот рычага налево открывает горячую воду;
поворот рычага направо открывает холодную воду.“
3194000/31943000: Переключение на ручной душ
вытягиванием переключающей кнопки. Переключение
в исходное положение осуществляется автоматически
после закрытия рукоятки.
Технические данные
Рабочее давление: макс. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: макс. 80 °C
Рекомендуемая темп. гор. воды: 65 °C
Размеры подключения: 150 ±12 мм
Подключение G 1/2:: холодная справа
горячая слева“
Расход при 0,3 МПа: 17 л/мин
ÎОднорычажный смеситель имеет ограничитель расхода
горячей воды (см. Стр. 34: юстировка).
ÎОднорычажные смесители фирмы HANSGROHE можно
использоватЬ с электроводонагревателями бойлерного типа
при минимальном давлении 0,15 МПа.
Внимание:
Клапан обратного тока воды должен проверяться не
реже одного раза в год.
Κомплеκт (см. стр. 2)
1 Рукоятка 98532000
1.1 Пробка декоративная 96338000
2 Cферический колпачок 97406000
3 Гайка 97977000
4 Гайка 97209000
5 Картридж 92730000
6 Розетка 94135000
7 S-образное подключение 94140000
8 Аэратор 13914000
9 Переключатель режима 97978000
10 Кнопка переключателя 97981000
11 Защита обратного тока воды 94074000
12 Уплотнение 95008000
13 глушитель шума 96429000
14 Гайка 96157000
15 Гайка 31963000 95185000
16 Гайка 31943000 95184000
17 Ниппель подключения 97220000
18 Защита обратного тока воды 97980000
Неисправность Причина Устранение неисправности
недостаточный давление
(если устан напор воды) - Фильтр душа загрязнен - Клапан обратного тока заедает
- Очистить фильтр
- Замените клапаны обратного
течения
Арматура работает с усилием - Картридж неисправен, засорение
накипью
- Замените картридж
Арматура протекает - Картридж неисправен - Замените картридж
Слишком низкая температура
горячей воды. - Ограничение горячей воды отрегулировано неправильно
- Отрегулируйте ограничение
горячей воды
Проточный нагреватель не
включается - Дроссель не удален из ручного душа
- Грязеулавливающие сита
загрязнены
- Клапан обратного тока заедает
- Извлеките дроссель из ручного
душа
- Очистите / замените
грязеулавливающие сита
- Замените клапаны
обратноготечения

18
Magyar
Figyelem! A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
Szerelés
1. A vezetékeket gondosan átöblítjük.
2. Az Z-csatlakozásokat összeszereljük és beállítjuk.
3. A tömítéseket beillesztjük, a csapot összecsavarjuk.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy
nyomáskülönbséget kikell egyenlíteni!
Használat
A keverõcsapot a fogantyú emelésével nyitjuk ki. Balra csa-
varva melegvíz, jobbra csavarva hideg víz folyik.
31940000/31943000: a kézizuhany átállítása a csap kifo-
lyóján lévo kerek gomb meghúzásával történik. A visszaállás
automatikus a csap elzárásakor.
Mûszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hõmérséklet: max. 80° C
Forró víz javasolt hõmérséklete: 65° C
Csatlakozási méret: 150 ± 12 mm
G 1/2 csatlakozás: hideg jobbra -
meleg balra
Átfolyási teljesítmény 0,3 MPa-nál: cca. 17 l/perc
Visszafolyás gátlóval
Egykaros keverõ csaptelep melegvíz-korlátozóval, a
beállítást l. 34. oldal.
Az átfolyó rendszerû vízmelegítõknél nem szükséges a
melegvíz-korlátozó.
A Hansgrohe egykaros keverõ csaptelepek beépíthetõk
hidraulikus- és hõszabályozással ellátott átfolyós vízmele-
gítõknél egyaránt, ha a víznyomás legalább 0,15 MPa.
Figyelem!
A visszafolyásgátlók mûködését évente egyszer
ellenõrizni kell.
Tartozékok (lásd a 2 oldalon)
1 Fogantyú 98532000
1.1 Takaródugó a csavarhoz 96338000
2 Golyórozetta 97406000
3 Anya 97977000
4 Anya 97209000
5 Betét 92730000
6 Rozetta 94135000
7 Z-csatlakozás 94140000
8 Perlátor. 13914000
9 kádváltó szelep (kompl.) 97978000
10 kádváltó szelep gomb 97981000
11 Visszacsapószelep 94074000
12 Tömítés 95008000
13 Hangszigetelő 96429000
14 Anya 96157000
15 Anya 31963000 95185000
16 Anya 31943000 95184000
17 Csatlakozó kiállás 97220000
18 Visszacsapószelep 97980000
Hiba Ok Megoldás
Kevés a kifolyó víz mennyisége. - A zuhany szûrõtömítése szennyezett.
- A visszafolyásgátló beragadt. - A szûrõs tömítést a zuhany és a csõ
között meg kell tisztítani.
- A visszafolyásgátló kicserélése java-
solt.
Nehezen nyitható a csap. - A kerámiabetét meghibásodott, elvíz-
kövesedett. - A kerámiabetétet ki kell cserélni.
Csöpög a csap. - A kerámiabetét meghibásodott. - A kerámiabetétet ki kell cserélni.
A forró víz hõmérséklete nem meg-
felelõ. - A melegvíz szabályozó rosszul van beállítva. - A melegvíz szabályozót újra be kell állítani.
Az átfolyós vízmelegítõ nem kapcsol
be. - Nincs kiszerelve a zuhanyrózsából a vízmennyiség szabályozó.
- A szennyfogó szûrõ koszos.
- A visszafolyásgátló beragadt.
- El kell távolítani a vízmennyiség sza-
bályozót.
- A szennyfogó szûrõt tisztítani/
cserélni kell.
- A visszafolyásgátló kicserélése
javasolt.

19
Suomi
Huomio! Kaluste on asennettava, huuhdeltava ja tarkas-
tettava voimassa olevien määräysten mukaisesti.
Asennus
Huuhtele syöttöputken asianmukaisesti.
Asenna ja suuntaa epäkeskoliittimet
Kiinnitä kalusteet tiivisteitä käyttäen.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä
on tasattava.
Käyttö
Sekoittaja avataan kahvaa nostamalla.
Kääntö oikealle = kylmä vesi,
kääntö vasemmalle = lämmin vesi.
31940000/31943000: Käsisuihkulle vaihtaminen tehdään
vaihtonupista vetämällä. Palautus tapahtuu automaattisesti
kahvan sulkemisen jälkeen.
Tekniset tiedot
Käyttöpaine: max. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: max. 80° C
Kuuman veden suosituslämpötila: 65° C
Liitäntämitat: 150 ± 12 mm
Liittimet G1/2 kylmä oikealla -
kuuma vasemmalla
Läpivirtausmäärä: 17 l/min 0,3 MPa
Estää itsestään paluuvirtauksen
Yksivipuinen sekoittaja lämpimän veden rajoituksella, kat-
so säätö sivulta 34. Lämpimän veden rajoitusta ei tarvita
läpivirtauskuumentimen yhteydessä.
Hansgrohe yksivipuisia sekoittimia voi käyttää hydraulisesti
tai termisesti ohjattujen läpivirtauskuumentimien yhteydessä,
jos virtauspaine on vähintään 0,15 MPa.
Huomio!
Vastaventtiilin toiminta on normin DIN 1988 mukaan tar-
kastettava vuosittaan.
Varaosat (katso sivu 2)
1 Kahva 98532000
1.1 Kahvatulppa 96338000
2 Suojakuppi 97406000
3 Mutteri 97977000
4 Mutteri 97209000
5 Panos, täydellinen 92730000
6 Peitekaulus 94135000
7 Epäkeskoliitin 94140000
8 Poresuutin, täydellinen. 13914000
9 Vaihtoventtiili, täydellinen 97978000
10 Vetonuppi 97981000
11 Vastaventtiili 94074000
12 Tiiviste 95008000
13 Äänenvaimennin 96429000
14 Mutteri 96157000
15 Mutteri 31963000 95185000
16 Mutteri 31943000 95184000
17 Liitinnippa 97220000
18 Vastaventtiili 97980000
Häiriö Syy Toimenpide
Vähän vettä Käsisuihkun sihtitiiviste likaantunut
Suuntaisventtiili juuttunut
-
-
Puhdista suihkukahvan ja letkun vä-
lissä oleva sihtitiiviste
Vaihda suuntaisventtiili
-
-
Hana on raskaskäyttöinen Patruuna rikki, kalkkikerrostumia-Vaihda patruuna-
Hanasta tippuu vettä Patruuna rikki-Vaihda patruuna-
Lämminveden lämpötila liian alhainen Lämminveden rajoitin väärin sää-
detty
-Säädä lämminveden rajoitin-
Läpimenokuumennin ei kytkeydy
päälle
Käsisuihkussa olevaa kuristinta ei
ole poistettu
Likasihdit likaantuneet
Suuntaisventtiili juuttunut
-
-
-
Poista kuristin käsisuihkusta
Puhdista / vaihda likasihdit
Vaihda suuntaisventtiili
-
-
-

20
Svenska
OBS! Armaturen måste installeras, genomspolas och tes-
tas enligt gällande föreskrifter.
Montering
Skölj tillförselledningarna noga.
Montera och rikta in S-anslutningar.
Skruva fast blandaren med packningar.
Stora tryckskillnader mellan anslutningarna för varmt och
kallt vatten måste utjämnas.
Hantering
Genom att lyfta på greppet öppnas blandaren.
Sväng till höger = varmt vatten
Sväng till vänster = kallt vatten
31940000/31943000: Man ställer om till handdusch ge-
nom att dra i omställningsknappen. Återställningen sker
automatiskt när greppet har stängts.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 80° C
Rek. varmvattentemp.: 65° C
Anslutningsmått: 150 ± 12 mm
Anslutningar G 1/2: kallt höger –
varmt vänster
Genomströmningmängd: 17 l/min 0,3 MPa
Självspärr mot återöde
Enhandsblandare med varmvattenreglering, justering se
sidan 34. Vid användning tillsammans med varmvatten-
beredare behövs ingen varmvattenreglering.
Hansgrohe enhandsblandare kan användas tillsammans
med hydrauliskt och termiskt styrda varmvattenberedare
när ödestrycket uppgår till minst 0,15 MPa.
OBS!
Backventilernas funktion måste kontrolleras en gång varje
år enligt DIN 1988.
Reservdelar (se sidan 2)
1
Grepp 98532000
1.1 Greppstopp 96338000
2 Skydd 97406000
3 Mutter 97977000
4 Mutter 97209000
5 Patron kompl. 92730000
6 Rosett 94135000
7 S-anslutning 94140000
8 Komplett perlator. 13914000
9 Omställare kompl. 97978000
10 Dragknapp 97981000
11 Backventil 94074000
12 Packning 95008000
13 Ljuddämpare 96429000
14 Mutter 96157000
15 Mutter 31963000 95185000
16 Mutter 31943000 95184000
17 Anslutningsnippel 97220000
18 Backventil 97980000
Störning Orsak Åtgärd
För lite vatten Silltret i duschen smutsigt
Backventil är defekt
-
-
Rengör silltret mellan slangen och
termostaten
Byt backventil
-
-
Blandare är trög Patron defekt, förkalkad-Byt ut patron-
Blandare droppar Patron defekt-Byt ut patron-
Varmvattentemperaturen är för låg Varmvattenreglering felaktigt inställd-Ställ in varmvattenreglering-
Varmvattenberedare slår ej på Vattenbegränsare i handduschen
har ej tagits bort
Smutsltren är igensmutsade
Backventil är defekt
-
-
-
Ta bort vattenbegränsaren
Rengör / byt smutslter
Byt backventil
-
-
-
