Hans Grohe AXOR Urquiola 11120000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d’emploi / Instructions de montage 2
EN Instructions for use / assembly instructions 3
IT Istruzioni per l’uso / Istruzioni per Installazione 3
ES Modo de empleo / Instrucciones de montaje 4
NL Gebruiksaanwijzing / Handleiding 4
DK Brugsanvisning / Monteringsvejledning 5
PT Instruções para uso / Manual de Instalación 5
PL Instrukcja obsługi / Instrukcja montażu 6
CS Návod k použití / Montážní návod 6
SK Návod na použitie / Montážny návod 7
ZH 用户手册/组装说明 7
RU Руководство пользователя / Инструкция по
монтажу 8
HU Használati útmutató / Szerelési útmutató 8
FI Käyttöohje / Asennusohje 9
SV Bruksanvisning / Monteringsanvisning 9
LT Vartotojo instrukcija / Montavimo instrukcijos 10
HR Upute za uporabu / Uputstva za instalaciju 10
TR Kullanım kılavuzu / Montaj kılavuzu 11
RO Manual de utilizare / Instrucţiuni de montare 11
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 12
SL Navodilo za uporabo / Navodila za montažo 12
ET Kasutusjuhend / Paigaldusjuhend 13
LV Lietošanas pamācība / Montāžas instrukcija 13
SR Uputstvo za upotrebu / Uputstvo za montažu 14
NO Bruksanvisning / Montasjeveiledning 14
BG Инструкция за употреба / Ръководство за
монтаж 15
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 15
AR  / 16 Urquiola
11120000

Montage
voir page 17
Classification acoustique et
débit (voir page 19)
Nettoyage (voir la brochure ci-
jointe)
Instructions de service (voir page
19)
Pièces détachées (voir pages 20)
Diagramme du débit
(voir page 18)
 avec EcoSmart®
 sans EcoSmart®
Dimensions (voir page 18)
Ne pas utiliser de silicone contenant de
l’acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le système de douche ne doit servir qu’à se laver et
à assurer l’hygiène corporelle.
Instructions pour le montage
• Avant son montage, s’assurer que le produit n’a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
Informations techniques
Robinetterie équipée en série d’un EcoSmart®
(limiteur de débit)
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Français
Montage
siehe Seite 17
Prüfzeichen (siehe Seite 19)
Reinigung (siehe beiliegende
Broschüre)
Bedienung (siehe Seite 19)
Serviceteile (siehe Seite 20)
Durchflussdiagramm
(siehe Seite 18)
 mit EcoSmart®
 ohne EcoSmart®
Maße (siehe Seite 18)
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
Technische Daten
Armatur serienmäßig mit EcoSmart®
(Durchflussbegrenzer)
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Deutsch
2

Montaggio
vedi pagg. 17
Segno di verifica (vedi pagg. 19)
Pulitura (vedi il prospetto accluso)
Procedura (vedi pagg. 19)
Parti di ricambio (vedi pagg. 20)
Diagramma flusso
(vedi pagg. 18)
 con EcoSmart®
 senza EcoSmart®
Ingombri (vedi pagg. 18)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
Il sistema doccia deve essere utilizzato
esclusivamente per l’giene del corpo.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
Dati tecnici
Questo miscelatore è dotato di serie del
EcoSmart® (limitatore di flusso)
Pressione d’uso: max. 1 MPa
Pressione d’uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Italiano

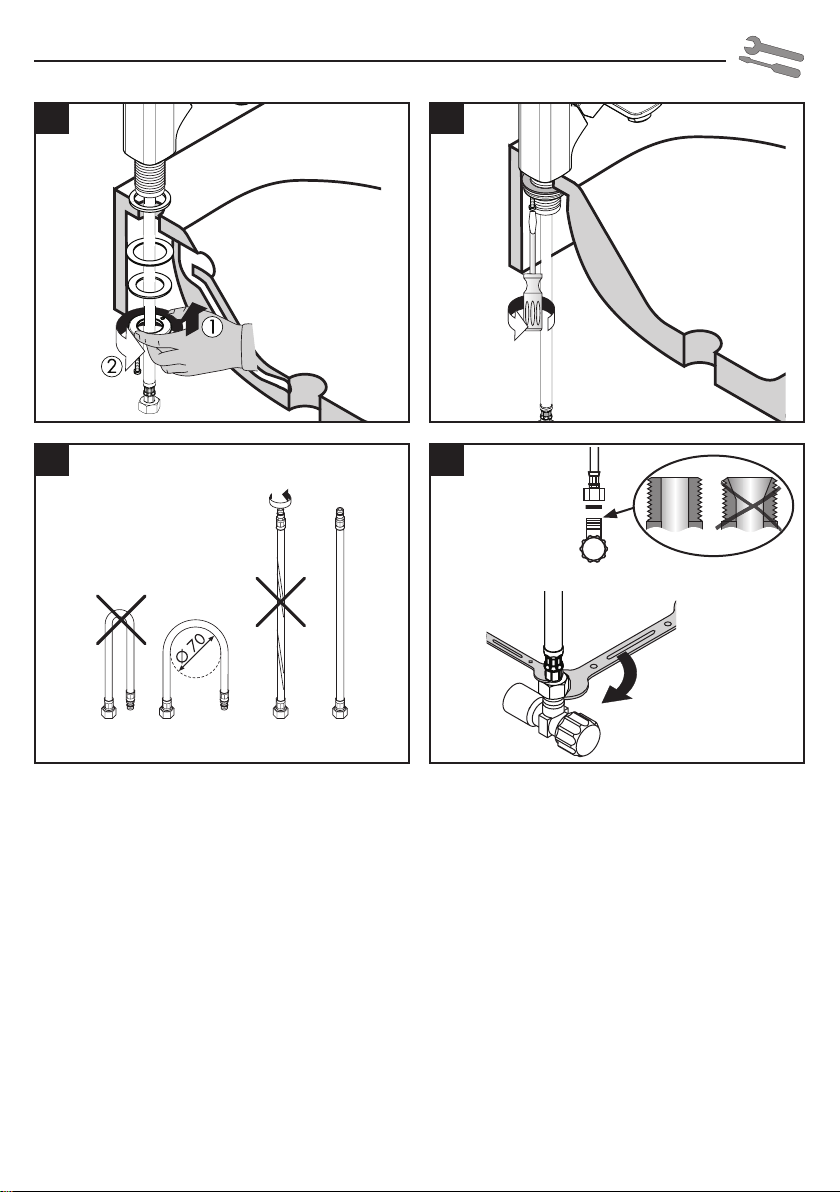

Assembly
see page 17
Test certificate (see page 19)
Cleaning (see enclosed brochure)

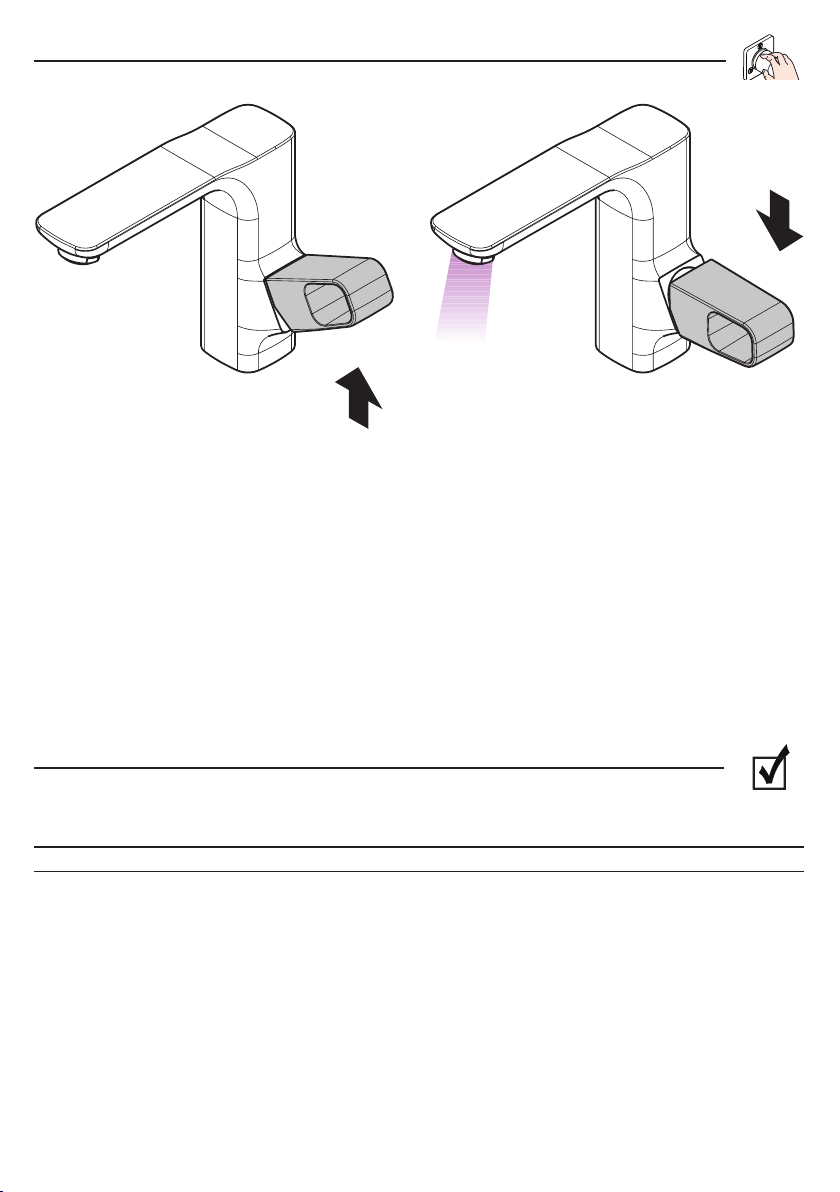

Operation (see page 19)

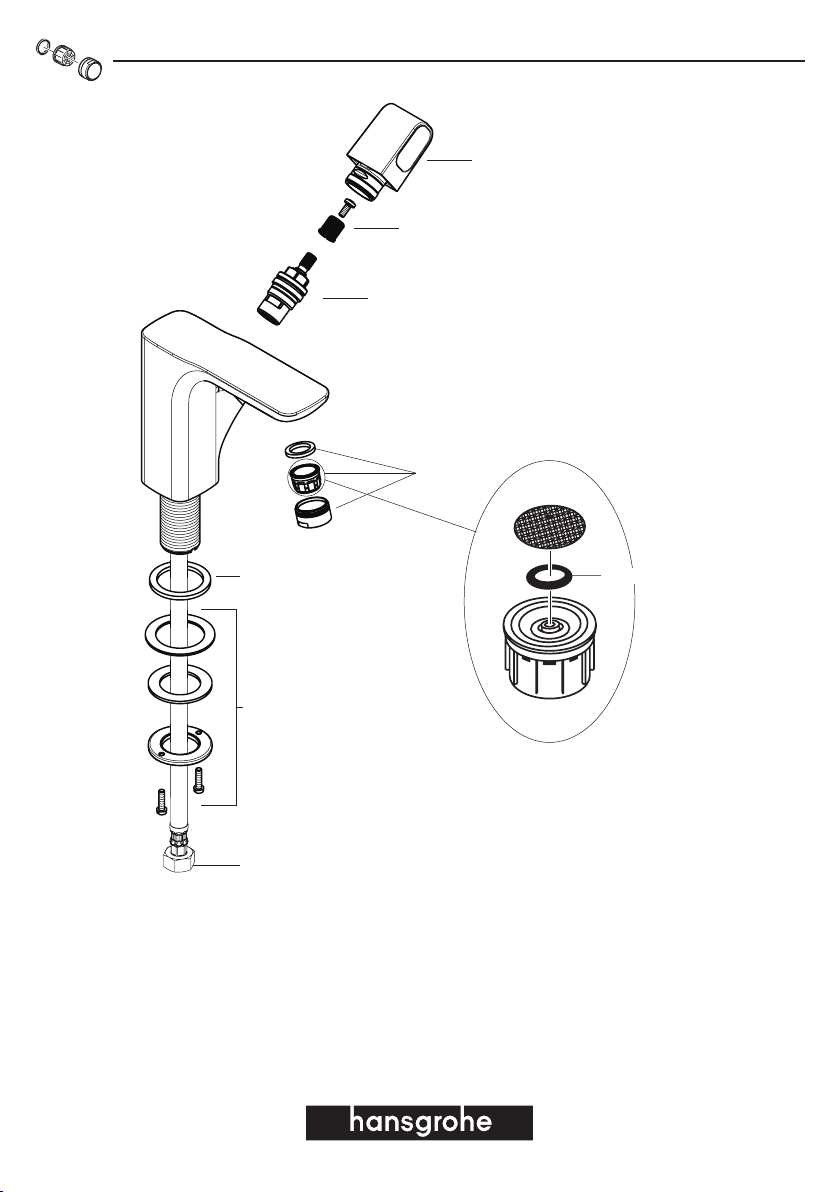

Spare parts (see page 20)

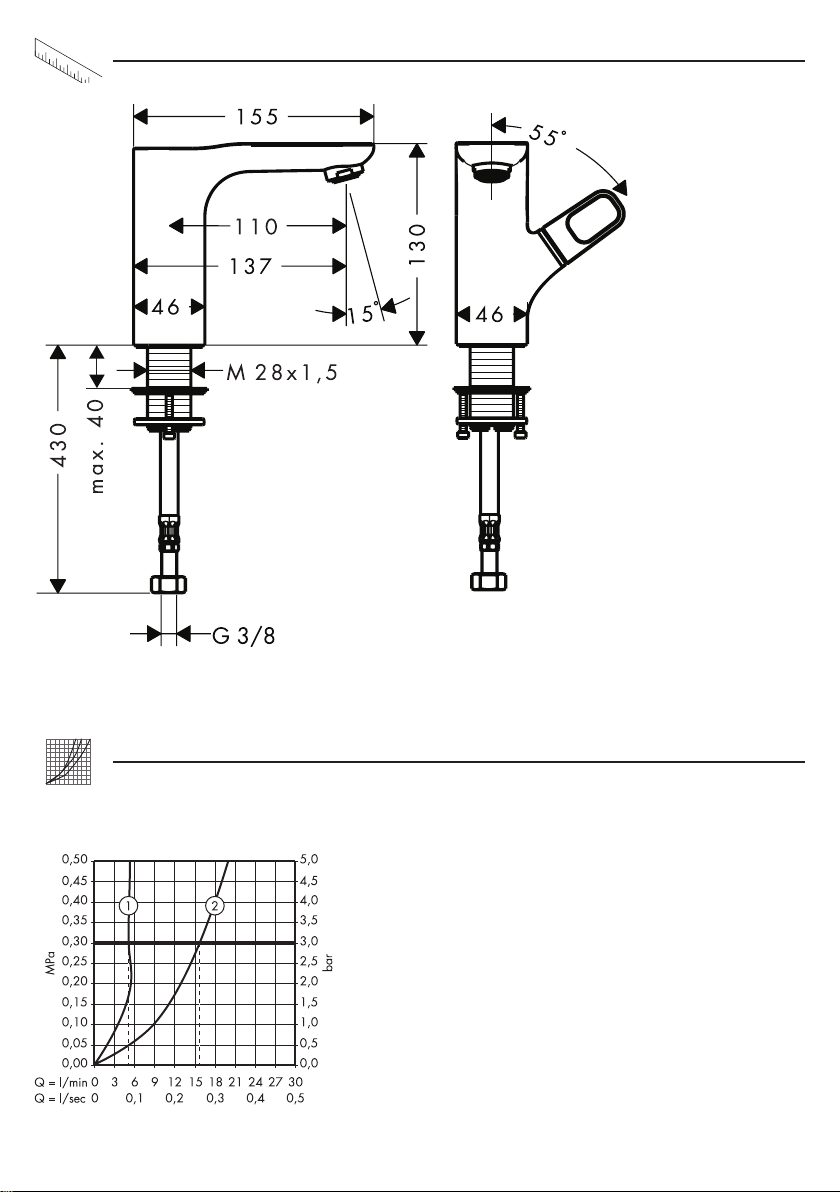

Flow diagram
(see page 18)
 with EcoSmart®
 without EcoSmart®
Dimensions (see page 18)
Do not use silicone containing acetic acid!
Symbol description
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The shower system may only be used for bathing,
hygienic and body cleansing purposes.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
Technical Data
This mixer series-produced with EcoSmart® (flow
limiter)
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
English
3

Montage
zie blz. 17
Keurmerk (zie blz. 19)
Reinigen (zie bijgevoegde
brochure)
Bediening (zie blz. 19)
Service onderdelen (zie blz. 20)
Doorstroomdiagram
(zie blz. 18)
 met EcoSmart®
 zonder EcoSmart®
Maten (zie blz. 18)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
Technische gegevens
Armatuur standaard met EcoSmart®
(doorstroombegrenzer)
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Nederlands
Montaje
ver página 17
Marca de verificación (ver
página 19)
Limpiar (ver el folleto adjunto)
Manejo (ver página 19)
Repuestos (ver página 20)
Diagrama de circulación
(ver página 18)
 con EcoSmart®
 sin EcoSmart®
Dimensiones (ver página 18)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
La grifería solo debe ser utilizada para fines de
baño, higiene y limpieza corporal.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
Datos técnicos
Grifo, desde fábrica equipado con EcoSmart®
(limitador de caudal)
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Español
4

Montagem
ver página 17
Marca de controlo (ver página
19)
Limpeza (consultar a seguinte
brochura)
Funcionamento (ver página 19)
Peças de substituição (ver página
20)
Fluxograma
(ver página 18)
 com EcoSmart®
 sem EcoSmart®
Medidas (ver página 18)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
Dados Técnicos
Misturadoras produzidas em série com
EcoSmart® (limitador de caudal)
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Português
Montering
se s. 17
Godkendelse (se s. 19)
Rengøring (se venligst den vedlagte
brochure)
Bediening (se s. 19)
Reservedele (se s. 20)
Gennemstrømningsdiagram
(se s. 18)
 med EcoSmart®
 uden EcoSmart®
Målene (se s. 18)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
Tekniske data
Armaturet er forsynet med EcoSmart®
(gennemstrømningsbegrænser)
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Dansk
5

Montáž
viz strana 17
Zkušební značka (viz strana 19)
Čištění (viz přiložená brožura)
Ovládání (viz strana 19)
Servisní díly (viz strana 20)
Diagram průtoku
(viz strana 18)
 se zařízením EcoSmart®
 bez zařízení EcoSmart®
Rozmìry (viz strana 18)
Nepoužívat silikon s obsahem kyseliny
octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám
je nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Armatura se musí montovat, proplachovat a testovat
podle platných norem.
Technické údaje
Armatura je sériově vybavena zařízením
EcoSmart® (omezovač průtoku)
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Česky
Montaż
patrz strona 17
Znak jakości (patrz strona 19)
Czyszczenie (patrz dołączona
broszura)
Obsługa (patrz strona 19)
Części serwisowe (patrz strona
20)
Schemat przepływu
(patrz strona 18)
 z EcoSmart®
 bez EcoSmart®
Wymiary (patrz strona 18)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
Prysznic może być używany tylko do kąpieli, higieny
i czyszczenia ciała.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
Dane techniczne
Armatura produkowana seryjnie z funkcją
EcoSmart® (ogranicznik przepływu)
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Polski
6

安装
参见第 17 页
检验标记 (参见第19页)
清洗 (附有小手册)
操作 (参见第19页)
备用零件 (参见第20页)
流量示意图
(参见第18页)
带有EcoSmart®
无EcoSmart®
大小 (参见第18页)
请勿使用含有乙酸的硅！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手
套。
淋浴系统只允许作为洗浴、卫生和洁身之用。
安装提示
• 安装前必须检查产品是否受到运输损害。安装
后将不认可运输损害或表面损伤。
• 必须按照现行的规定安装，冲洗和测试产品。
技术参数
本龙头配有 EcoSmart®（流量限制器）
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
中文
Montáž
viď strana 17
Osvedčenie o skúške (viď strana
19)
Čistenie (nájdete v priloženej
brožúre)
Obsluha (viď strana 19)
Servisné diely (viď strana 20)
Diagram prietoku
(viď strana 18)
 so zariadením EcoSmart®
 bez zariadenia EcoSmart®
Rozmery (viď strana 18)
Nepoužívať silikón s obsahom kyseliny
octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli
pomliaždeninám a rezným poraneniam.
Produkt sa smie používať len na kúpanie a telesnú
hygienu.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol
počas transportu poškodený. Po zabudovaní nebudú
uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Armatúra sa musí montovať, preplachovať a testovať
podľa platných noriem.
Technické údaje
Armatúra je sériovo vybavená zariadením
EcoSmart® (obmedzovač prietoku)
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Slovensky
7

Szerelés
lásd a 17. oldalon
Vizsgajel (lásd a 19. oldalon)
Tisztítás (lásd a mellékelt brosúrát)
Használat (lásd a 19. oldalon)
Tartozékok (lásd a 20. oldalon)
Átfolyási diagramm
(lásd a 18. oldalon)
 EcoSmart® berendezéssel
 EcoSmart® nélkül
Méretet (lásd a 18. oldalon)
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések
elkerülése érdekében kesztyűt kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és
egészségügyi tisztálkodáshoz szabad használni.
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek
nincs-e szállítási sérülése. Beépítés után a szállítási-
vagy felületi sérüléseket nem ismerik el.
• A csaptelepet az érvényben lévő előírásoknak
megfelelően kell felszerelni, átöblíteni és ellenőrizni.
Műszaki adatok
A csaptelep szériakivitelben el van látva
EcoSmart® (átfolyáskorlátozó) berendezéssel
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Magyar
Монтаж
см. стр. 17
Знак технического контроля
(см. стр. 19)
Очистка (см прилагаемая брошю-
ра)
Эксплуатация (см. стр. 19)
Κомплеκт (см. стр. 20)
Схема потока
(см. стр. 18)
 C EcoSmart®
 Без EcoSmart®
Размеры (см. стр. 18)
Не применяйте силикон, содержащий
уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во
избежание прищемления и порезов.
Изделие разрешается использовать только в
гигиенических целях: для принятия ванны и личной
гигиены.
Указания по монтажу
• Перед монтажом следует проверить изделие на
предмет повреждений при перевозке. После монта-
жа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей
не принимаются.
• Смеситель должен быть смонтирован по дей-
ствующим нормам и в соответствии с настоящей
инструкцией, проверен на геметичность и безупреч-
ность работы.
Технические данные
Смесители этой серии серийно оснащаются
EcoSmart® (ограничителем потока воды)
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Русский
8

Montering
se sidan 17
Testsigill (se sidan 19)
Rengöring (se den medföljande
broschyren)
Hantering (se sidan 19)
Reservdelar (se sidan 20)
Flödesschema
(se sidan 18)
 med EcoSmart®
 utan EcoSmart®
Måtten (se sidan 18)
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att
man kan undvika kläm- och skärskadorgen werden.
Produkten får bara användas till kroppshygien med
bad och dusch.
Monteringsanvisningar
• Det måste undersökas om produkten har
transportskador innan den monteras. Efter
monteringen accepteras inga transport- eller
ytskiktskador.
• Armaturen måste installeras, genomspolas och testas
enligt gällande föreskrifter.
Tekniska data
Blandare seriemässigt med EcoSmart®
(flödeskontroll)
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Svenska
Asennus
katso sivu 17
Koestusmerkki (katso sivu 19)
Puhdistus (katso oheinen esite)
Käyttö (katso sivu 19)
Varaosat (katso sivu 20)
Virtausdiagrammi
(katso sivu 18)
 sisältää EcoSmart®
 ilman EcoSmart®
Mitat (katso sivu 18)
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Suihkujärjestelmää saa käyttää ainoastaan kylpy-,
hygienia- ja puhdistustarkoituksiin.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset
kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Kaluste on asennettava, huuhdeltava ja tarkastettava
voimassa olevien määräysten mukaisesti.
Tekniset tiedot
Kaluste on vakiona varustettu EcoSmart®
(virtauksenrajoittimella)
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Suomi
9

Sastavljanje
pogledaj stranicu 17
Oznaka testiranja (pogledaj
stranicu 19)
Čišćenje (se u priloženoj brošuri)
Upotreba (pogledaj stranicu 19)
Rezervni djelovi (pogledaj
stranicu 20)
Dijagram protoka
(pogledaj stranicu 18)
 s limitatorom EcoSmart®
 bez limitatora EcoSmart®
Mjere (pogledaj stranicu 18)
Nemojte koristiti silikon koji sadrži octenu
kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i
posjekotina moraju nositi rukavice.
Proizvod se smije primjenjivati samo za kupanje,
tuširanje i osobnu higijenu.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen
prilikom transporta. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi moraju biti postavljene, isprane i testirane
prema važećim normama.
Tehnički podatci
Armatura ima serijski ugrađen EcoSmart®
(limitator protoka)
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hrvatski
Montavimas
žr. psl. 17
Bandymo pažyma (žr. psl. 19)
Valymas (žr. pridedamoje
brošiūroje)
Eksploatacija (žr. psl. 19)
Atsarginės dalys (žr. psl. 20)
Pralaidumo diagrama
(žr. psl. 18)
 su EcoSmart®
 be EcoSmart®
Išmatavimai (žr. psl. 18)
Nenaudokite silikono, kurio sudėtyje yra
acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo
metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno
higienai ir švarai palaikyti.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys
nebuvo pažeistas transportavimo metu. Sumontavus
pretenzijos dėl transportavimo ir paviršiaus pažeidimų
nepriimamos.
• Maišytuvas privalo būti montuojamas ir išbandomas
pagal veikiančias normas ir šią instrukciją.
Techniniai duomenys
Šios serijos maišytuvai turi EcoSmart® (vandens
srauto ribotuvą)
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Lietuviškai
10

Montare
vezi pag. 17
Certificat de testare (vezi pag.
19)
Curăţare (vezi broşura alăturată)
Utilizare (vezi pag. 19)
Piese de schimb (vezi pag. 20)
Diagrama de debit
(vezi pag. 18)
 cu EcoSmart®
 fără EcoSmart®
Dimensiuni (vezi pag. 18)
Nu utilizaţi silicon cu conţinut de acid acetic!
Descrierea simbolurilor
Instrucţiuni de siguranţă
La montare utilizaţi mănuşi pentru evitarea
contuziunilor şi tăierii mâinilor.
Sistemul de duş poate fi utilizat doar pentru
spălarea, menţinerea igienei şi curăţarea corpului.
Instrucţiuni de montare
• Înainte de instalare verificaţi, dacă produsul prezintă
deteriorări de transport. După instalare garanţia
nu acoperă deteriorările de transport şi cele de
suprafaţă.
• Bateria trebuie montată, clătită şi verificată conform
normelor în vigoare.
Date tehnice
Bateria este dotată în serie cu EcoSmart®
(limitator de debit)
Presiune de funcţionare: max. 1 MPa
Presiune de funcţionare recomandată: 0,1 - 0,5 MPa
Presiune de verificare: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Română
Montajı
Bakınız sayfa 17
Kontrol işareti (Bakınız sayfa 19)
Temizleme (birlikte verilen broşür)
Kullanımı (Bakınız sayfa 19)
Yedek Parçalar (Bakınız sayfa 20)
Akış diyagramı
(Bakınız sayfa 18)
 EcoSmart® dahil
 EcoSmart® hariç
Ölçüleri (Bakınız sayfa 18)
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi
yaralanmaları önlemek için eldiven kullanılmalıdır.
Duş sistemi yalnızca banyo, hijyen ve beden
temizliği amaçları doğrultusunda kullanılabilir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları
yönünden kontrol edilmelidir. Montaj işleminden
sonra nakliye veya yüzey hasarları için sorumluluk
üstlenilmemektedir.
• Batarya monte edilmeli, geçerli normlardan sonra akis
testi yapilmalidir.
Teknik bilgiler
Batarya EcoSmart® (akış sınırlayıcısı) ile birlikte
seri olarak
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Türkçe
11

Montaža
Glejte stran 17.
Preskusni znak (glejte stran 19)
Čiščenje (glejte priloženi brošuri)
Upravljanje (glejte stran 19)
Rezervni deli (glejte stran 20)
Diagram pretoka
(glejte stran 18)
 z omejevalnikom pretoka EcoSmart®
 brez omejevalnika pretoka EcoSmart®
Mere (glejte stran 18)
Ne smete uporabiti silikona, ki vsebuje
ocetno kislino!
Opis simbola
Varnostna opozorila
Pri montaži je treba nositi rokavice, da se preprečijo
poškodbe zaradi zmečkanja ali urezov.
Ta izdelek se sme uporabljati le z namenom
umivanja, vzdrževanja higiene in telesne nege.
Instructions pour le montage
• Pred montažo je treba izdelek preveriti glede
morebitnih transportnih poškodb. Po vgradnji
transportne ali površinske poškodbe ne bodo več
priznane.
• Armaturo je potrebno montirati, splakniti in testirati v
skladu z veljavnimi predpisi.
Tehnični podatki
Armatura je serijsko opremljena z EcoSmart®
(omejevalnikom pretoka)
Delovni tlak: maks. 1 MPa
Priporočeni delovni tlak: 0,1 - 0,5 MPa
Preskusni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Slovenski
Συναρμολόγηση
βλ. σελίδα 17
Σήμα ελέγχου (βλ. σελίδα 19)
Καθαρισμός (βλ. συνημμένο
φυλλάδιο)
Χειρισμός (βλ. σελίδα 19)
Ανταλλακτικά (βλ. σελίδα 20)
Διάγραμμα ροής
(βλ. σελίδα 18)
 με EcoSmart®
 χωρίς EcoSmart®
Διαστάσεις (βλ. σελίδα 18)
Μην χρησιμοποιείτε σιλικόνη που περιέχει
οξικό οξύ!
Περιγραφή συμβόλων
Υποδείξεις ασφαλείας
Για να αποφύγετε τραυματισμούς κατά τη
συναρμολόγηση πρέπει να φοράτε γάντια.
Το προϊόν επιτρέπεται να χρησιμοποιείται μόνο
σαν μέσο λουτρού, υγιεινής και καθαρισμού του
σώματος.
Οδηγίες συναρμολόγησης
• Πριν τη συναρμολόγηση πρέπει να εξεταστεί το
προϊόν για ζημιές μεταφοράς. Μετά την εγκατάσταση
δεν αναγνωρίζονται ζημιές από τη μεταφορά ή
επιφανειακές ζημιές.
• Η μπαταρία πρέπει να τοποθετηθεί, να πλυθεί και να
ελεγχθεί με βάση τους ισχύοντες κανόνες υδραυλικής
τέχνης
Τεχνικά Χαρακτηριστικά
Μπαταρία μόνιμα εξοπλισμένη με EcoSmart®
(μειωτής ροής)
Λειτουργία πίεσης: έως 1 MPa
Συνιστώμενη λειτουργία πίεσης: 0,1 - 0,5 MPa
Πίεση ελέγχου: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Ελληνικά
12

Montāža
skat. 17. lpp.
Pārbaudes zīme (skat. 19. lpp.)
Tīrīšana (skatiet pievienotajā
brošūrā)
Lietošana (skat. 19. lpp.)
Rezerves daļas (skat. 20. lpp.)
Caurplūdes diagramma
(skat. 18. lpp.)
 ar EcoSmart®
 bez EcoSmart®
Izmērus (skat. 18. lpp.)
Neizmantot silikonu, kas satur etiķskābi!
Simbolu nozīme
Drošības norādes
Montāžas laikā, lai izvairītos no saspiedumiem un
iegriezumiem, nepieciešams nēsāt cimdus.
Šo produktu drīkst izmantot tikai, lai mazgātos,
higiēnai un ķermeņa tīrīšanai.
Norādījumi montāžai
• Pirms montāžas nepieciešams pārbaudīt, vai
produktam transportēšanas laikā nav radušies
bojājumi. Pēc iebūvēšanas bojājumi, kas radušies
transportēšanas laikā, vai virsmas bojājumi netiek
atzīti.
• Jaucējkrāns jāmontē, jāskalo un jāpārbauda atbilstoši
spēkā esošajām normām.
Tehniskie dati
Jaucējkrāns tiek ražots kopā ar EcoSmart®
(caurteces ierobežotāju)
Darba spiediens: maks. 1 MPa
Ieteicamais darba spiediens: 0,1 - 0,5 MPa
Pārbaudes spiediens: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Latvian
Paigaldamine
vt lk 17
Kontrollsertifikaat (vt lk 19)
Puhastamine (vt kaasasolevast
brošüürist)
Kasutamine (vt lk 19)
Varuosad (vt lk 20)
Läbivooludiagramm
(vt lk 18)
 EcoSmart® olemas
 EcoSmart® puudub
Mõõtude (vt lk 18)
Ärge kasutage äädikhapet sisaldavat
silikooni!
Sümbolite kirjeldus
Ohutusjuhised
Kandke paigaldamisel muljumis- ja lõikevigastuste
vältimiseks kindaid.
Toodet tohib kasutada ainult pesemis-, hügieeni- ja
kehapuhastamiseesmärkidel.
Paigaldamisjuhised
• Enne paigaldamist tuleb toodet kontrollida
transpordikahjustuste osas Pärast paigaldamist ei
tunnustata enam transpordi- või pinnakahjustuste
kaebuseid.
• Seadmestiku paigaldamine, läbipesu ja kontrollimine
peab toimuma vastavalt kehtivatele normidele.
Tehnilised andmed
Segistisari on toodetud koos EcoSmart®
(veehulgapiirajaga)
Töörõhk maks. 1 MPa
Soovitatav töörõhk: 0,1 - 0,5 MPa
Kontrollsurve: 1,6 MPa
(1 MPa = 10 baari = 147 PSI)
Estonia
13

Montasje
se side 17
Prøvemerke (se side 19)
Rengjøring (se vedlagt brosjyre)
Betjening (se side 19)
Servicedeler (se side 20)
Gjennomstrømningsdiagram
(se side 18)
 med EcoSmart®
 uten EcoSmart®
Mål (se side 18)
Ikke bruk silikon som inneholder eddiksyre!
Symbolbeskrivelse
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Dusjsystemet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for
transportskader. Etter monteringen aksepteres ikke
noen transport- eller overflateskader.
• Armaturen skal monteres, spyles og sjekkes iht.
gyldige standarder.
Tekniske data
Armatur er standardmessig utstyrt med
EcoSmart® (gjennomstrømningsbegrenser)
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Norsk
Montaža
vidi stranu 17
Ispitni znak (vidi stranu 19)
Čišćenje (vidi priloženoj brošuri)
Rukovanje (vidi stranu 19)
Rezervni delovi (vidi stranu 20)
Dijagram protoka
(vidi stranu 18)
 sa ograničavačem EcoSmart®
 bez ograničavača EcoSmart®
Mere (vidi stranu 18)
Nemojte koristiti silikon koji sadrži sirćetnu
kiselinu!
Opis simbola
Sigurnosne napomene
Prilikom montaže se radi sprečavanja prignječenja i
posekotina moraju nositi rukavice.
Proizvod sme da se koristi samo za kupanje,
tuširanje i ličnu higijenu.
Instrukcije za montažu
• Pre montaže se mora proveriti da li je proizvod
oštećen pri transportu. Nakon ugradnje se ne priznaju
nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Armatura mora biti postavljena, isprana i testirana
prema važećim normama.
Tehnički podaci
Ove armature imaju serijski ugrađen
EcoSmart® (ograničavač protoka vode)
Radni pritisak: maks. 1 MPa
Preporučeni radni pritisak: 0,1 - 0,5 MPa
Probni pritisak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Srpski
14

Montimi
shih faqen 17
Shenja e kontrollit (shih faqen 19)
Pastrimi (shikoni broshurën
bashkëngjitur)
Përdorimi (shih faqen 19)
Pjesë ndërrimi (shih faqen 20)
Diagrami i qarkullimit
(shih faqen 18)
 me EcoSmart®
 pa EcoSmart®
Përmasat (shih faqen 18)
Mos përdorni silikon që në përbërje ka acid
acetik.
Përshkrimi i simbolit
Udhëzime sigurie
Për të evituar lëndimet e pickimeve ose të prerjeve
gjatë procesit të montimit duhet që të vishni doreza.
Produkti duhet të përdoret vetëm qëllimet e banjave,
të higjienës dhe të larjes së trupit.
Udhëzime për montimin
• Përpara montimit duhet që produkti të kontrollohet për
dëmtime nga transporti. Pas instalimit nuk do të njihet
asnjë dëmtim nga transporti ose dëmtim i sipërfaqes.
• Armatura duhet montuar, shpërlarë dhe kontrolluar në
bazë të normave të vlefshme.
Të dhëna teknike
Rubineti është i pajisur si standard me
EcoSmart® (Kufizues qarkullimi)
Presioni gjatë punës maks. 1 MPa
Presioni i rekomanduar: 0,1 - 0,5 MPa
Presioni për provë: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Shqip
Монтаж
вижте стр. 17
Контролен знак (вижте стр. 19)
Почистване (от приложената
брошура)
Обслужване (вижте стр. 19)
Сервизни части (вижте стр. 20)
Диаграма на потока
(вижте стр. 18)
 с EcoSmart®
 без EcoSmart®
Размери (вижте стр. 18)
Не използвайте силикон, съдържащ
оцетна киселина!
Описание на символите
Указания за безопасност
При монтажа трябва да се носят ръкавици, за да
се избегнат наранявания поради притискане
или порязване.
Позволено е използването на продукта само за
къпане, хигиена и цели на почистване на тялото.
Указания за монтаж
• Преди монтажа продуктът трябва да се провери за
транспортни щети. След монтажа не се признават
транспортни или повърхностни щети.
• Арматурата трябва да се монтира, промие и
провери в съответствие с валидните норми.
Технически данни
Арматурата е оборудвана серийно с
EcoSmart® (ограничител на протичане)
Работно налягане: макс. 1 МПа
Препоръчително работно налягане: 0,1 - 0,5 МПа
Контролно налягане: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
БЪЛГАРСКИ
15


17
(19)
()
(19)
(20)

(18)
®EcoSmart

®EcoSmart

(18)
 !
!



 
.  

.

•
 .

. •
.

®EcoSmart
()
 1 : 
 0,5 - 0,1 : 
 1,6 : 
(PSI 147 = 10 = 1)

16

17
SW 10 mm SW 19 mm
8 Nm
1 2
34

18

19
öffnen / ouvert / open / aperto / abierto / open / åbne /
abrir / otworzyć / otevřít / otvoriť / 开 / открыть /
nyitás / avaaminen / öppna / atidaryti / Otvaranje / açmak /
deschide / ανοικτό / odpreti / avage / atvērt /
otvoriti / åpne / отваряне / hape /
* نﻮﻜﻴﻠﻴﺳ)ﻚﻴﻠﺨﻟا ﺾﻤﺣ ﻦﻣ ﻲﻟﺎﺧ(!
Silikon
Bedienung
schließen
öffnen
Kalt
Warm
Reinigung: Mit QuickClean, der manuellen
Reinigungsfunktion können die
Strahlformer durch einfaches rubbeln
vom Kalk befreit werden.
Warmwasserbegrenzung:
Warmwassertemperatur 60°C,
Kaltwassertemperatur 10°C, Fließdruck
0,3 MPa.
3
ﻞﻴﻐﺸﺘﻟا
قﻼﻏإ
ﺢﺘﻓ
درﺎﺑ
ﻦﺧﺎﺳ
ﻒﻴﻈﻨﺘﻟا ﺞﻣﺎﻧﺮﺑ ماﺪﺨﺘﺳﺎﺑو"ﻒﻴﻈﻨﺘﻟا
: QuickClean
"
ﺔﻴﺻﺎﺨﺑ ﺰﻴﻤﺘﻳ يﺬﻟا تاﺪﺣو ﻒﻴﻈﻨﺗ ﻦﻜﻤﻳ ،ﻲﻟﻵا ﻒﻴﻈﻨﺘﻟا
ﻖﻓﺮﺑ ﺎﻬﻜﺣ ﻖﻳﺮﻃ ﻦﻋ ﺮﻴﺠﻟا ﻦﻣ ﻩﺎﻴﻤﻟا ﻊﻓد .
ﻦﺧﺎﺴﻟا ءﺎﻤﻟا دﺪﺤﻣ:
ﻦﺧﺎﺴﻟا ءﺎﻤﻟا ةراﺮﺣ ﺔﺟرد 60 ،ﺔﻳﻮﺌﻣ
ﻎﻠﺒﺗ درﺎﺒﻟا ءﺎﻤﻟا ةراﺮﺣ ﺔﺟرد10 ﻖﻓﺪﺘﻟا ﻂﻐﺿ ،ﺔﻳﻮﺌﻣ
رﺎﺑ.
schließen / fermé / close / chiudere /cerrar / sluiten /
lukke / fechar / zamknąć / zavřít / uzavrieť / 关 / закрыть /
bezárás / sulkeminen / stänga / uždaryti / Zatvaranje /
kapatmak / închide / κλειστό / zapreti / sulgege /
aizvērt / zatvori / lukke / затваряне / mbylle /
* نﻮﻜﻴﻠﻴﺳ)ﻚﻴﻠﺨﻟا ﺾﻤﺣ ﻦﻣ ﻲﻟﺎﺧ(!
Silikon
Bedienung
schließen
öffnen
Kalt
Warm
Reinigung: Mit QuickClean, der manuellen
Reinigungsfunktion können die
Strahlformer durch einfaches rubbeln
vom Kalk befreit werden.
Warmwasserbegrenzung:
Warmwassertemperatur 60°C,
Kaltwassertemperatur 10°C, Fließdruck
0,3 MPa.
3
ﻞﻴﻐﺸﺘﻟا
قﻼﻏإ
ﺢﺘﻓ
درﺎﺑ
ﻦﺧﺎﺳ
ﻒﻴﻈﻨﺘﻟا ﺞﻣﺎﻧﺮﺑ ماﺪﺨﺘﺳﺎﺑو"ﻒﻴﻈﻨﺘﻟا
: QuickClean
"
ﺔﻴﺻﺎﺨﺑ ﺰﻴﻤﺘﻳ يﺬﻟا تاﺪﺣو ﻒﻴﻈﻨﺗ ﻦﻜﻤﻳ ،ﻲﻟﻵا ﻒﻴﻈﻨﺘﻟا
ﻖﻓﺮﺑ ﺎﻬﻜﺣ ﻖﻳﺮﻃ ﻦﻋ ﺮﻴﺠﻟا ﻦﻣ ﻩﺎﻴﻤﻟا ﻊﻓد .
ﻦﺧﺎﺴﻟا ءﺎﻤﻟا دﺪﺤﻣ:
ﻦﺧﺎﺴﻟا ءﺎﻤﻟا ةراﺮﺣ ﺔﺟرد 60 ،ﺔﻳﻮﺌﻣ
ﻎﻠﺒﺗ درﺎﺒﻟا ءﺎﻤﻟا ةراﺮﺣ ﺔﺟرد10 ﻖﻓﺪﺘﻟا ﻂﻐﺿ ،ﺔﻳﻮﺌﻣ
رﺎﺑ.
P-IX DVGW SVGW WRAS KIWA NF ACS ETA
11120000 P-IX 19152/IZ CL0202 X X

20
EcoSmart®
Hansgrohe · Auestraße 5 - 9 · D-77761 Schiltach · Telefon [phone] · Telefax +49 (0) 7836/511440
E-Mail: [email protected] · Internet: www.hansgrohe.com
03/2013 9.04861.04
95437000
13185000
94009000
98932000
96078000
97206000
98749000
