Hans Grohe Clubmaster 04906 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Croma Select E Pressure Balance
Tub/Shower Set With Rough
04910xx0
Clubmaster Pressure Balance
Tub/Shower Set With Rough
04906xx0

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Flow rate @ 44 PSI (0.3 Mpa)
valve 5.5 GPM (20.8 L/min)
26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This pressure balance valve is for use with shower
heads rated at 1.1 GPM (4.2 L/min) or higher.
• #26528xx1: This showerhead is for use
with automatic compensating valves rated at
1.5 GPM (5.7 L/min) or less.
• #28496xx1: This showerhead is for use
with automatic compensating valves rated at
2.0 GPM (7.6 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112° F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 26)
Adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Capacité nominale @ 44 PSI (0.3 Mpa)
soupape 5.5 GPM (20.8 L/min)
26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce soupape d'équilibrage de pression devrait
être seulement utilisé avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus.
• 26528xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
1.5 GPM (5.7 L/min) ou moins.
• 28496xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
2.0 GPM (7.6 L/min) ou moins.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir
p. 26)
Réglez la butée de limite de rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 158°F (70° C)*
Caudal máximo @ 44 PSI (0.3 Mpa)
válvula 5.5 GPM (20.8 L/min)
26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Esta válvula de equilibrio de presión debe
ser utilizado sólo con alcachofas de la ducha
valoradas en 1.1 GPM (4.2 L/min) o más.
•26528xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.5 GPM (5.7 L/min) o menos.
•28496xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
2.0 GPM (7.6 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 26)
Ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5

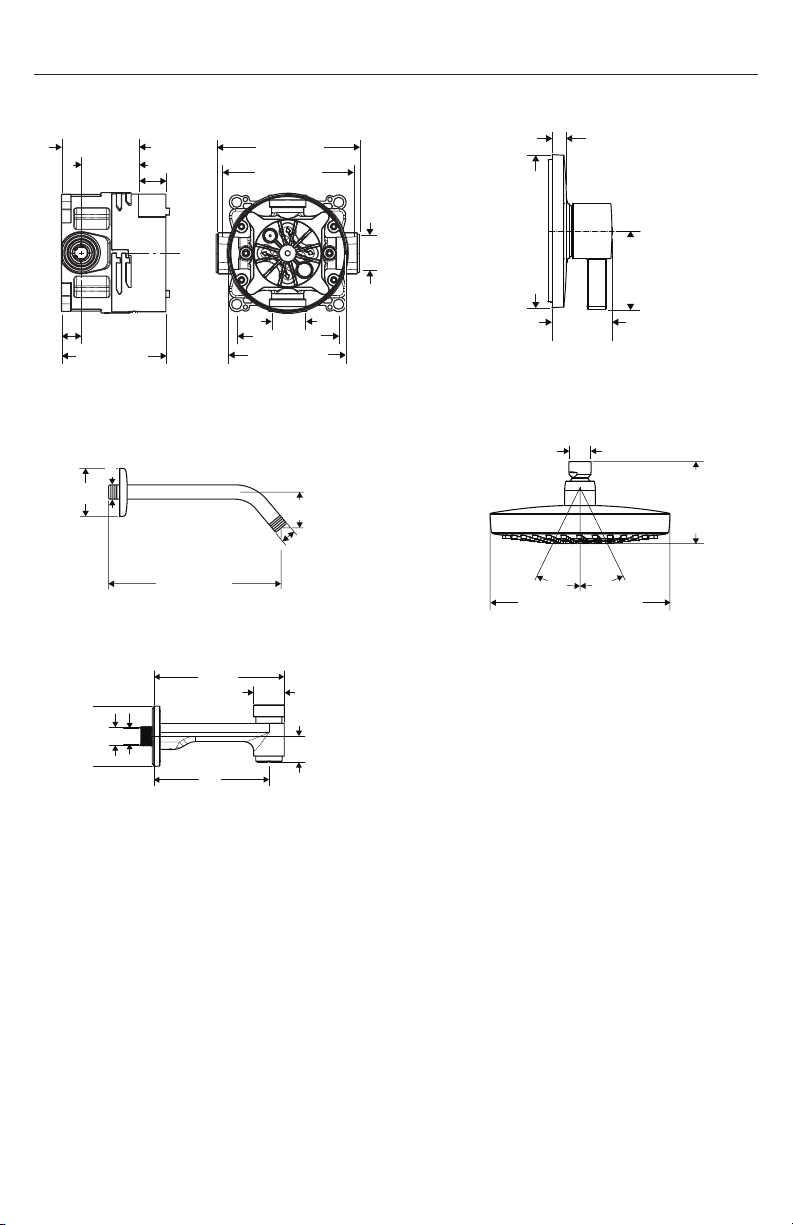

Clubmaster Pressure Balance Tub/ Shower Set with Rough
04906xx0
iBox Universal Plus
01850181 Ecostat Pressure Balance Trim S 04233xx0
Showerarm Standard 6"
27411xx3
Metris S Tub Spout with Diverter
14414xx1
Clubmaster Showerhead 3-Jet
28496xx1
6¾"
5⅞"
1⅜"
2¾"
NPT ¾" NPT ½"
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
26°
26°
G ½
4⅝" (116 mm)
3⅝" (93 mm)
2½"
(62 mm)
2½"
(62 mm)
5¼" (128 mm)
½ NPT
G½

6
Croma Select E Pressure Balance Tub/ Shower Set
04910xx0
Showerarm Standard 9"
04186xx3 Croma Select E Showerhead 180 2-Jet 26528xx1
Ecostat Pressure Balance Trim E
15718xx1
iBox Universal Plus
01850181
3⅛"/ 3⅛"
NPT ¾"
NPT ½"
6¾"
1⅝"
1⅜"
5⅞"
Logis Tub Spout with Diverter
71412xx1
⅝" (15 mm)
2⅜"-3½"
(61-89 mm)
3⅛" (80 mm)
6⅛"/6⅛" (155/155 mm)
3⅜" (85 mm)
7⅜" / 7⅜" (187/187 mm)
G½
2
6
°
2
6
°
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT

7
Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
The showerhead height shown here
is a suggestion and may be altered
to suit the needs and preferences of
the homeowner.
See page 8 regarding
the requirements for the
tub spout drop.
La hauteur de pomme de douche
indiquée est une suggestion, qui peut
être modifiée en fonction des besoins
et préférences du propriétaire.
Voir page 8 pour les
exigences relatives à la
section de tuyau du bec de
la baignoire.
La altura del cabezal de ducha
que se muestra aquí es sugerida. El
dueño de casa puede modificarla
para adaptarla a sus necesidades y
preferencias.
Consulte la página 8
para conocer los requisitos
para el caño de bajada del
surtidor de bañera.
4" (100 mm)
84⅝" (2150 mm)
8" - 18"
(200 - 457 mm)
½ NPT
drop-ear ell
iBox
01850181
¾" hot /
chaude /
caliente
¾" cold /
froid / frío
½"
½" or ¾"
drop-ear
ell

8
• The tub spout drop can be
either ½" or ¾" pipe.
 Do not use plastic pipe.
• The drop must be 8"-18" (200
- 457 mm) long.
• Use only one elbow.
• Know and follow all applicable
local plumbing codes when
determining the location of the
tub spout.
 Failure to comply with
these requirements may
result in stacking (dripping
from the showerhead while the
tub spout is in use). Stacking is
not a product defect and is not
covered under the warranty.
• La section de tuyau du bec
de la baignoire peut être
constituée d’un tuyau de ½ ou
¾ po.
 N’utilisez pas de tuyau
en plastique.
• La section doit mesure de 8
à 18 po (200 - 457 mm) de
longueur.
• Utilisez un seul coude.
• Vous devez respecter tous les
codes de plomberie locaux
applicables pour déterminer
l’emplacement du bec de la
baignoire.
 Le fait de ne pas se
conformer à ces exigences
pourrait entraîner un
écoulement superposé
(un égouttement de la pomme
de douche pendant l’utilisation
du bec de la baignoire). Cet
écoulement superposé ne
constitue pas une défaillance
du produit et n’est pas couvert
par la garantie.
Le bec de la baignoire requiert
un raccord femelle NPT de
¾ po ou un raccord mâle fileté
NPT de ½ po encastré à ⅜ po
(10 mm) derrière la surface du
mur fini.
• El caño de bajada del surtidor
de bañera puede ser un caño
de ½ o de ¾".
 No use caños de plástico.
• El caño de bajada debe tener
entre 8" y 18" (200 - 457 mm)
de longitud.
• Use solamente un codo.
• Al determinar la ubicación del
surtidor de bañera se deben
conocer y cumplir todos los
códigos locales aplicables de
plomería.
 No cumplir con estos
requisitos puede resultar
en pérdidas (goteo del
cabezal de ducha mientras
se usa el surtidor de bañera).
Ese tipo de pérdida no es un
defecto del producto y no está
cubierta por la garantía.
El surtidor de ducha requiere
una conexión hembra NPT de
¾" o un niple macho NPT de
½", embutidos a ⅜" (10 mm)
detrás de la superficie de la
pared terminada.
Tub spout requirements / Exigences pour le bec de baignoire / Requisitos para el
caño de la bañera
The tub spout requires either a ¾"
NPT female fitting or a ½" NPT
male nipple recessed ⅜" (10 mm)
behind the surface of the finished
wall.
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
½" NPT ¾" NPT

9

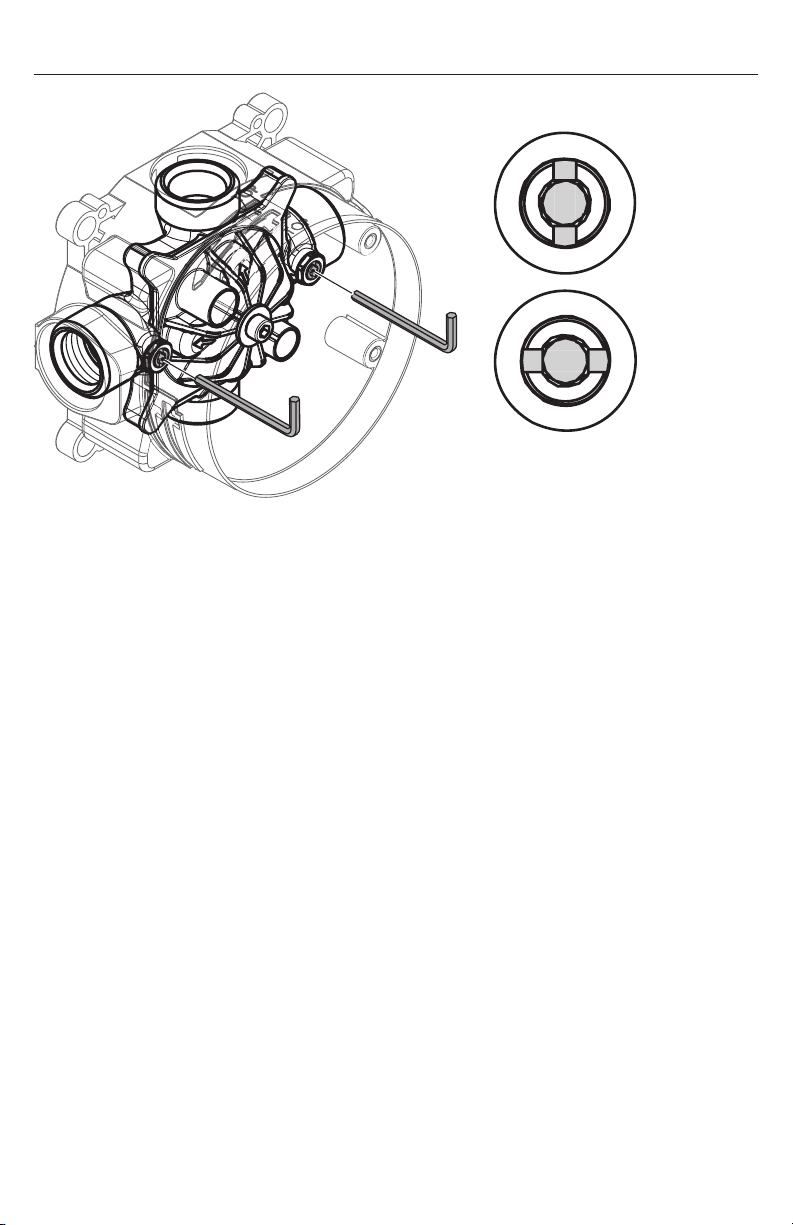

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

10
English Français Español
Para enroscar los codos de
conexión, fijar el iBox universal
mediante un trozo de tubería en
un tornillo de banco.
Pour monter les différents rac-
cors, on peut fixer l'iBox grâce à
un tuyau et un étau.
When intalling the supply
elbows, hold the iBox steady
using a pipe and a vise.
 Aucune soudure ne
peut être réalisée si
la pièce intérieure se
trouve à moins de 4 po
sans quoi des dommag-
es pourraient survenir.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
 Do not solder within 4"
of the rough, or dam-
age to the rough may
result.
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación

11
English Français Español
It is possible to support the iBox
Plus Universal using a stringer
and screws (not included).
The valve may also be sup-
ported using installation kit
96615000 (not included).
C’est possible de soutenir le
robinet utilisant un plaque ar-
rière et vis (pas inclus).
C’est aussi possible à soutenir le
robinet utilisant set d'installation
96615000 (pas inclus).
En option: Installez le(s) ½ po
adapteur(s) (non compris).
Serrez l’adaptateur complète-
ment avant d’installer le ½ po
tuyau.
Es posible apoyar la válvula que
utiliza una placa trasera y tornil-
los (no incluido).
Es también posible a apoyar la
válvula que utiliza set de insta-
lación 96615000 (no incluido).
Opcional: Instale los ½" adap-
tadores (no incluidos).
Apriete el adaptador completa-
mente antes de instalar el tubo
de ½".
Optional: If using ½" lines,
install ¾"-½" NPT adapters (not
included).
Tighten the adapter fully before
installing the ½" pipe.

12
English Français Español

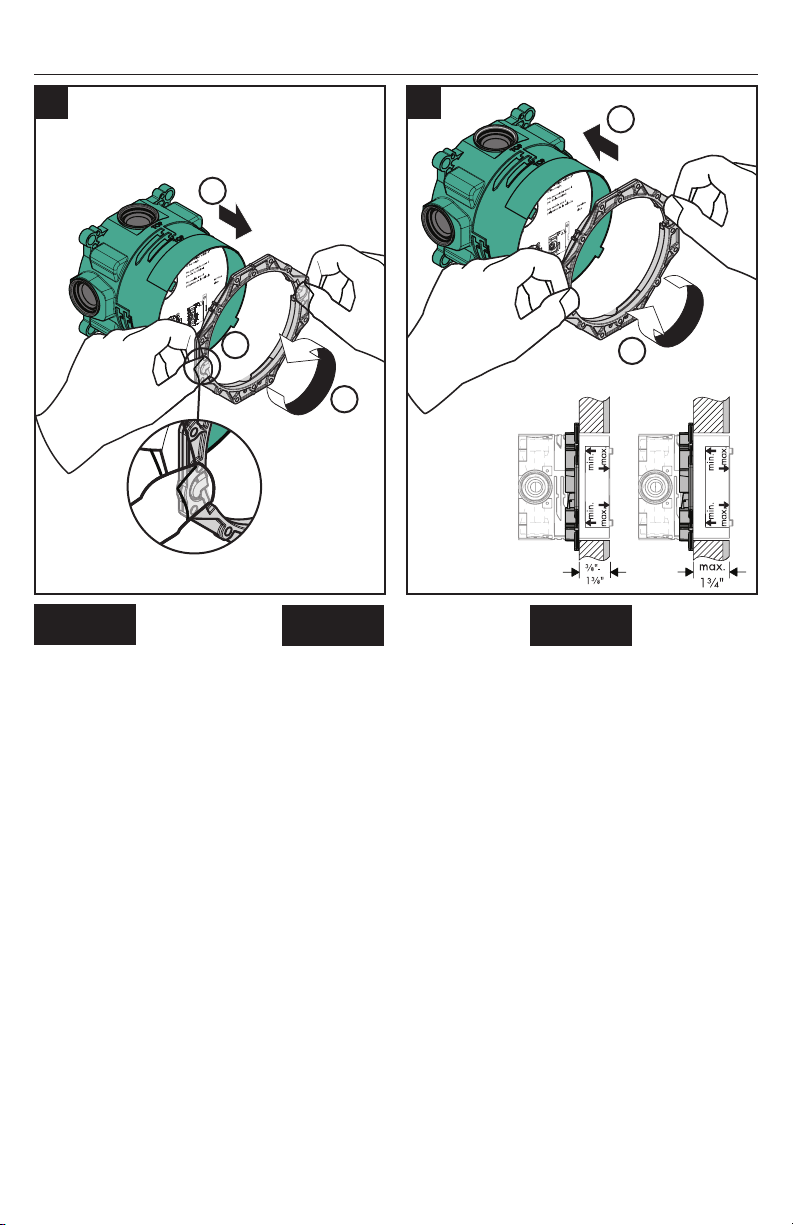

Adjust the fixing ring / Ajuster l'anneau de fixation / Ajuste el anillo de fijación
The fixing ring may be reposi-
tioned to accommodate different
wall thicknesses.
L’anneau réparant pourrait être
repositionné pour accommoder
les épaisseurs de mur différentes.
El anillo que fija puede ser reco-
locado acomodar los espesores
diferentes de pared.
press
1 2
1
1
2
2
3

13
English Français Español
Install the valve so that the "top"
marking faces upward.
Install the hot and cold supplies
on the hot inlet and cold inlet.
Install the outlet lines.
 Do not solder within 4"
of the rough, or dam-
age to the rough may
result.
Installez le robinet de façon à ce
que les faces de marquage soient
dirigées vers le haut.
Raccordez les conduites
d’alimentation de l’eau chaude
et de l’eau froide aux orifices
d’arrivée chaude et froide.
Installez le conduites de sortie.
Instale la válvula de modo que
la marca “top” mire hacia arriba.
Instale los suministros de agua
caliente y fría en las entradas
caliente y fría.
Instale dos líneas en las tomas.
 Aucune soudure ne
peut être réalisée si
la pièce intérieure se
trouve à moins de 4 po
sans quoi des dommag-
es pourraient survenir.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
Installation / Installation / Instalación
Voir page 8 pour les exigences relatives
à la section de tuyau du bec de la baignoire.
Consulte la página 8 para conocer
los requisitos para el caño de bajada del
surtidor de bañera.
see page 8 for tub spout piping
requirements
1

14
English Français Español
Make sure that the valve is level.
Install the valve so that the
outside surface of the finished
wall falls between the "min" and
"max" markings.
Assurez-vous que le robinet est
de niveau.
Installez le robinet de façon à
ce que la surface extérieure du
mur fini se trouve entre les lignes
« minimum » et « maximum ».
Asegúrese de que la válvula
quede nivelada.
Instale la válvula de modo que
la superficie exterior de la pared
terminada quede entre las
marcas “min” y “max”.
For the shower arm, install a
properly anchored ½" NPT
drop-ear ell.
Pour le bras de douche, installez
un coude applique NPT de
½ po bien ancré.
Para el brazo para ducha,
instale un codo NPT ½'' cor-
rectamente asegurado.
2 34
½" NPT

15
English Français Español
Install the sheet rock or green
board on the wall. It should
come up to the iBox.
Use sealant to fill any gap
between the iBox and the sheet
rock or green board.
Installez le panneau de plâtre
ou le panneau de plâtre
imperméable sur le mur. Il doit
atteindre les pièces iBox.
Scellez l'espace entre le pan-
neau de plâtre (ou le panneau
imperméable) à l'aide d'un
agent d'étanchéité.
Installez la surface murale finie.
La surface extérieure du mur
fini doit se situer entre les lignes
«min» et «max» figurant sur le
protecteur.
Instale la placa de yeso o el
panel verde en la pared. Debe
llegar hasta las cajas iBox.
Use sellador para llenar los
espacios entre la caja iBox y la
placa de yeso o el panel verde.
Instale la superficie de la pared
terminada.
La superficie exterior de la
pared terminada debe quedar
entre las líneas de máximo y
mínimo del protector de yeso.
Install the finished wall surface.
The outside surface of the
finished wall should fall between
the “min” and “max” lines on
the plaster shield.

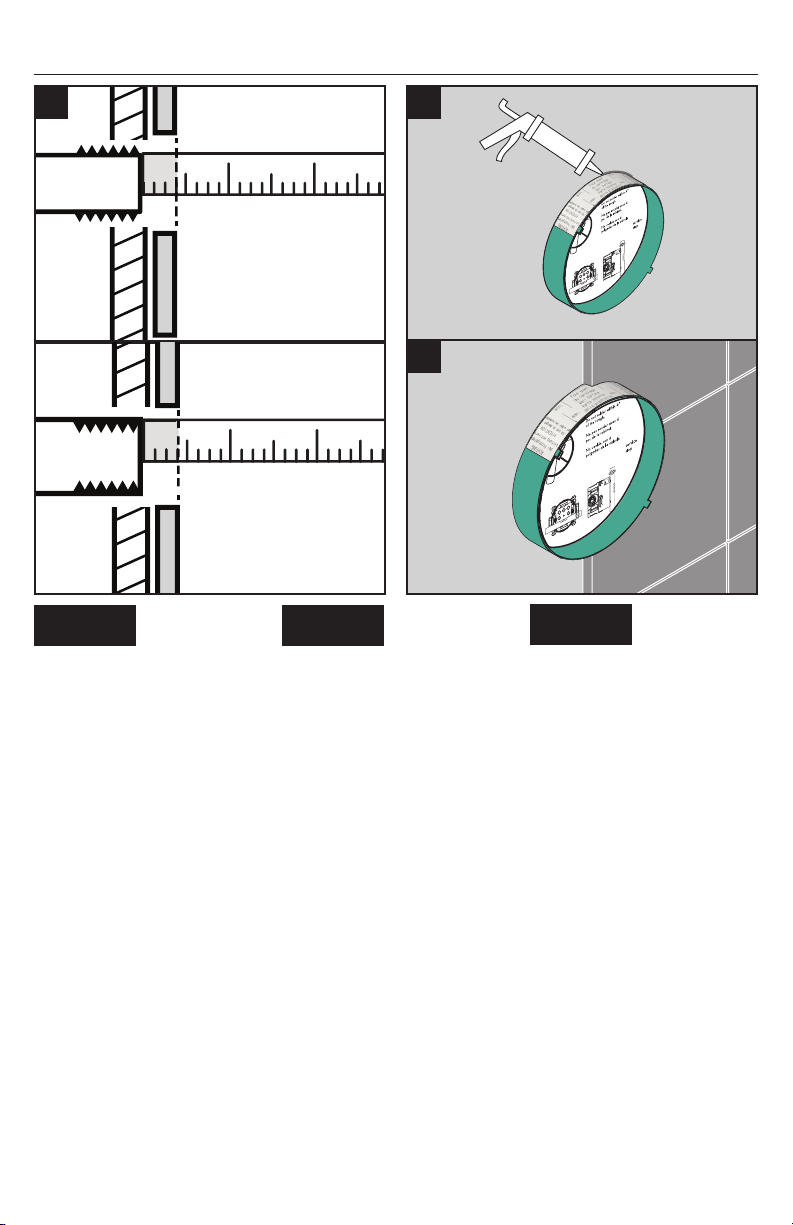

The tub spout requires either a
¾" NPT female fitting or a ½"
NPT male nipple recessed ⅜"
(10 mm) behind the surface of
the finished wall.
Le bec de la baignoire requiert
un raccord femelle NPT de
¾ po ou un raccord mâle fileté
NPT de ½ po encastré à ⅜ po
(10 mm) derrière la surface du
mur fini.
El surtidor de ducha requiere
una conexión hembra NPT de
¾" o un niple macho NPT de
½", embutidos a ⅜" (10 mm)
detrás de la superficie de la
pared terminada.
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
5 6
7
½" NPT
¾" NPT

16
English Français Español
Remove the dust cover.
Open both stops.
Retirez l’étiquette.
Ouvrez l’eau à les butées
d'arrêt d'isolation.
Retire la etiqueta.
Abra los pasos del agua en los
cierres de servicios.
Allow the hot and cold supplies
to flush for at least 5 minutes.
Close the stops.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Fermez l'eau chaude et
l'eau froid à les butées d'arrêt
d'isolation.
Lave los suministros de agua
para por lo menos cinco
minutos.
Cierre los pasos del agua
caliente y del agua fría en los
cierres de servicio.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
90°
90°
90°
90°
1
2
3
4
> 5 min
4 mm

17
English Français Español
 Make sure that the
stops are closed.
Cut the plaster shield so that
it extends ¹⁄₁₆" - ⅛" from the
finished wall surface.
 Fermez l’eau à les bu-
tées d'arrêt d'isolation.
Coupez le protecteur de façon à
ce qu’une partie de ¹⁄₁₆ à ⅛ po
soit à l’extérieur de la surface
du mur fini.
 Cierre el paso del agua
en la entrada del sumi-
nistro o los cierres de
servicio.
Corte el protector de yeso de
modo que sobresalga ¹⁄₁₆" - ⅛"
de la superficie de la pared
terminada.
Seal the wall around the plaster
shield with waterproof sealant.
 Failure to seal the wall
can lead to possible
water damage.
Remove the flush insert screw,
flush insert, and seals.
Scellez le mur autour du
protecteur à l’aide d’un agent
d’étanchéité.
 Si le mur n’est pas
scellé, l’eau pourrait
éventuellement causer
des dommages.
Retirez la vis, la pièce d’insertion
affleurante, et les joints.
Selle la pared alrededor del
protector de yeso con un sella-
dor impermeable.
 Si no se sella la pared,
pueden producirse
daños por acción del
agua.
Retire el tornillo, el inserto de
lavado, y las juntas.
Installation / Installation / Instalación
¹⁄₁₆"-⅛"
1-2 mm
1 2
5 mm
1
1
2
2

18
English Français Español

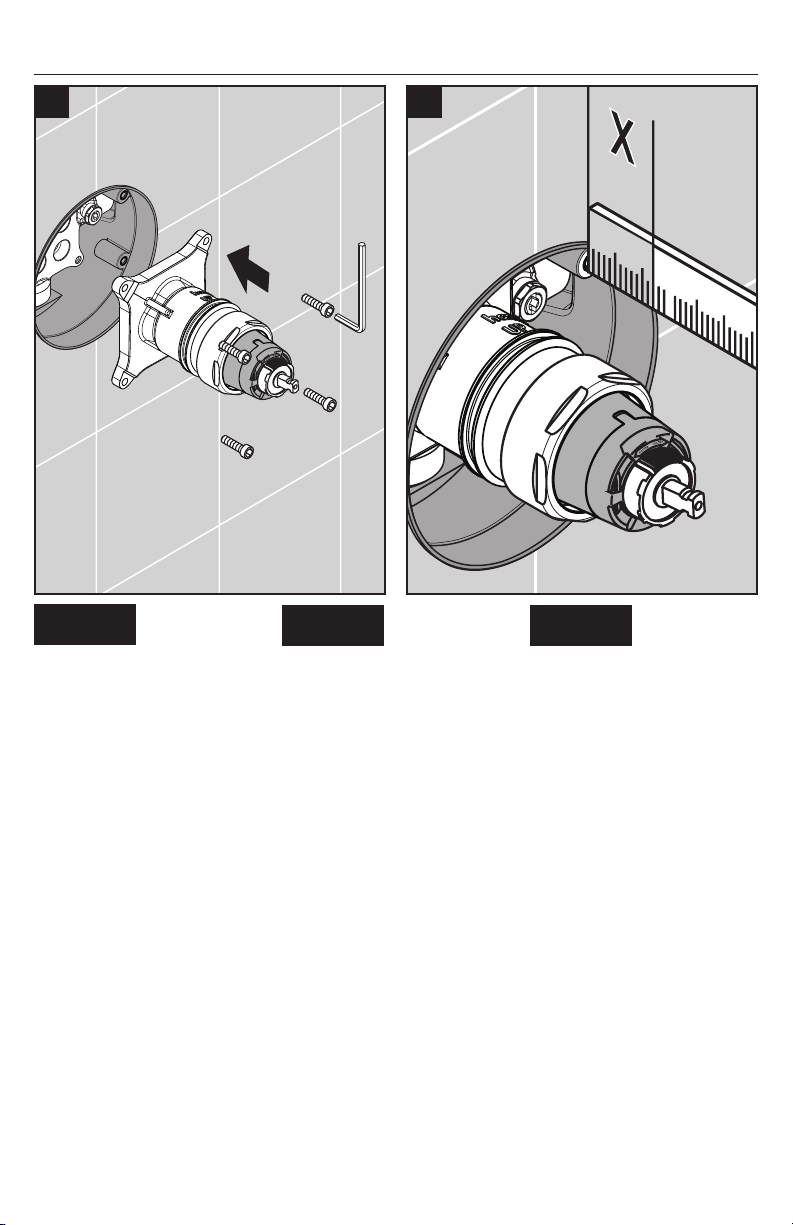

Install the function block.
Tighten the screws.
Insérez le bloc de fonction.
Installez les vis du bloc de
fonction.
Inserte el bloque de función.
Instale los tornillos del bloque
de función.
Measure the distance from the
front of the plaster shield to one
of the screw-in flanges ("X").
Mesurez la distance entre la
surface du mur et la bride du
vis. Notez la longueur mesurée
(« X »).
Mida la distancia entre la
superficie de la pared y la brida
de tornillo. Anote esta medida
(“X”).
3 4
4 mm

19
English Français Español
Add ½" to this measurement.
Cut each screw so that it is X +
½" long.
Open the stops.
Ajoutez ½ po à cette longueur
« X ». Notez cette longueur.
Coupez les vis de façon à ce
que celui-ci dépasse de ½ po +
la longueur X.
Ouvrez l’eau à les butées d'arrêt
d'isolation.
Agregue ½" a X. Anote esta
medida.
Corte el tornillo de modo que
sobresalga ½" + X.
Abra el paso del agua en los
cierres de servicio.
90°
90°
5 6
4 mm

20
English Français Español

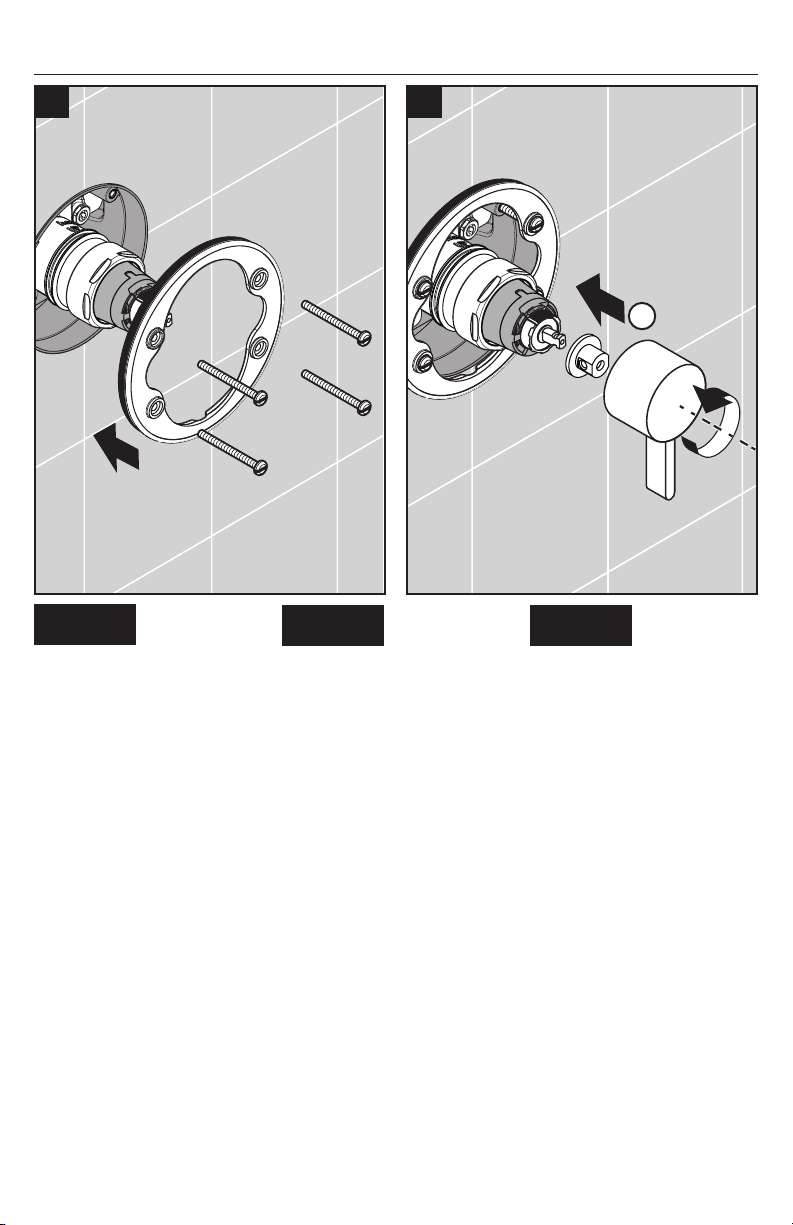

Install the carrier plate.
Test the valve:
Place the adapter and the
handle on the stem.
Turn the handle counter-clock-
wise as far as it will go.
Installez la plaque-support.
Testez le robinet:
Placez ensuite l'adapteur et la
poignée sur la tige.
Tournez la manette dans le sens
antihoraire jusqu'a l'extrémité de
la plage.
Instale la placa del portador.
Pruebe la válvula:
Coloque el adaptador y la
manija en la espiga.
Gire la manija en dirección con-
traria a las manecillas del reloj
hasta que la manija pare.
7 8
1
