Hans Grohe Monsoon2 Eco Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя / Инструкция по
монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба / Ръководство за
монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR ﻊﻴﻤﺠﺘﻟا تﺎﻤﻴﻠﻌﺗ / ماﺪﺨﺘﺳﻻا ﻞﻴﻟد 30
Monsoon² Eco Set
27327000 / 27327003
Monsoon² Eco Set
27531000 / 27531003
Monsoon² Eco Set
28351000 / 28351003

Montage siehe Seite 33
Serviceteile (siehe Seite 35)
Reinigung (siehe Seite 34)
und beiliegende Broschüre
Bedienung (siehe Seite 36)
Durchflussdiagramm
(siehe Seite 32)
Maße (siehe Seite 31)
Kein essigsäurehaltiges Silikon verwenden!

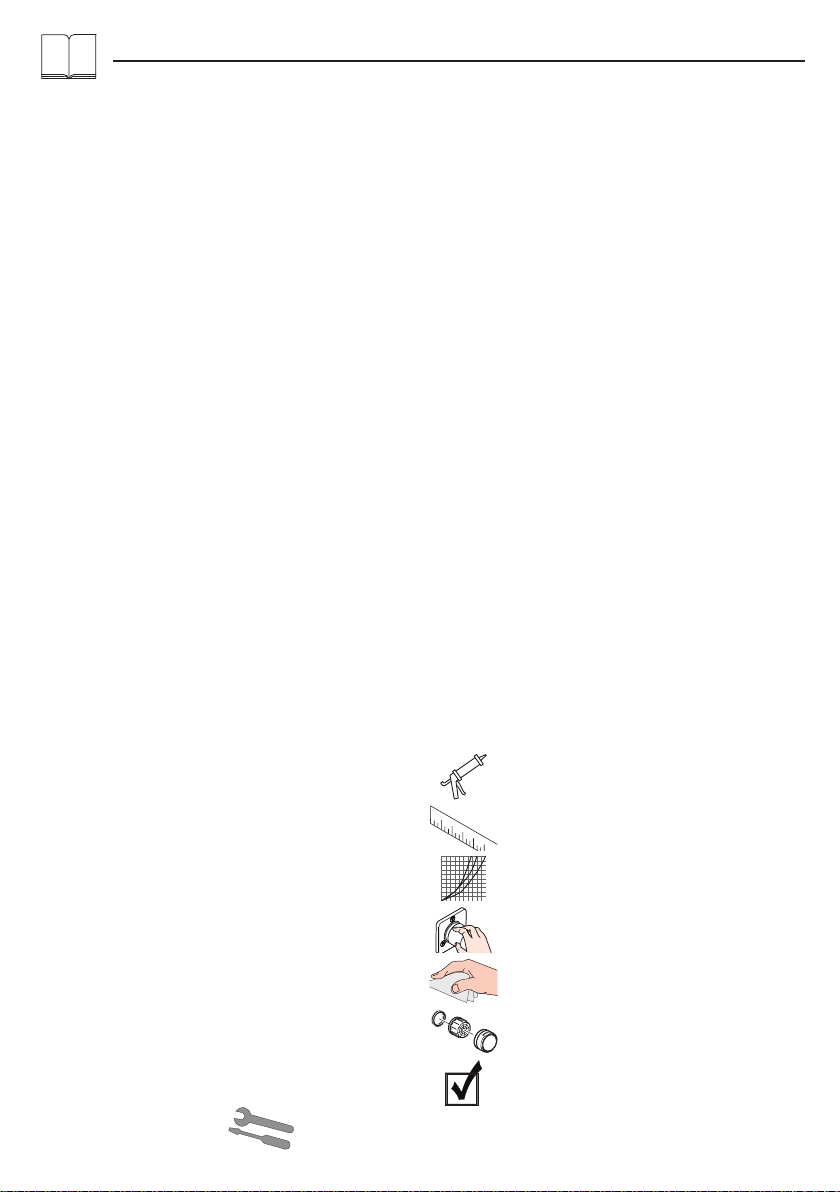

Symbolerklärung
Technische Daten
Betriebsdruck: max. 0,6 MPa
Empfohlener Betriebsdruck: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 60°C
Das Produkt ist ausschließlich für Trinkwasser konzipiert!
6Sicherheitshinweise
6Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
6Kinder, sowie Erwachsene mit körperlichen,
geistigen und / oder sensorischen Einschränkungen
dürfen das Duschsystem nicht unbeaufsichtigt
benutzen. Personen, die unter Alkohol- oder
Drogeneinfluss stehen, dürfen das Duschsystem nicht
benutzen.
6Der Kontakt der Brausestrahlen mit empfindlichen
Körperstellen (z. B. Augen) muss vermieden werden.
Es muss ein ausreichender Abstand zwischen Brause
und Körper eingehalten werden.
6Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
6Das Duschsystem darf nur zur Bade-, Hygiene- und
Körperreinigungszwecke eingesetzt werden.
6Brausenschläuche sind nur zum Anschluss von
Brausen an Armaturen geeignet. Eine Absperrung
nach dem Schlauch in Fließrichtung ist unzulässig!
Montagehinweise
• Vor der Montage muss das Produkt auf
Transportschäden untersucht werden. Nach
dem Einbau werden keine Transport- oder
Oberflächenschäden anerkannt.
• Die Armatur muss nach den gültigen Normen montiert,
gespült und geprüft werden.
• Bei der Montage des Produktes durch qualifiziertes
Fachpersonal ist darauf zu achten, dass die
Befestigungsfläche im gesamten Bereich der
Befestigung plan ist (keine vorstehenden Fugen oder
Fliesenversatz), der Wandaufbau für eine Montage
des Produktes geeignet ist und keine Schwachstellen
aufweist. Die beigelegten Schrauben und Dübel sind
nur für Beton geeignet. Bei anderen Wandaufbauten
sind die Herstellerangaben des Dübelherstellers zu
beachten.
• Optimale Funktion nur in Verbindung mit Hansgrohe
Handbrausen und Hansgrohe Brausenschläuchen
garantiert.
• Maße möglichst dem Fliesenraster anpassen.
Deutsch
2
Prüfzeichen (siehe Seite 36)

Montage voir page 33
Pièces détachées (voir pages 35)
Nettoyage (voir page 34)
et brochure ci-jointe
Instructions de service (voir page
36)
Diagramme du débit
(voir page 32)
Dimensions (voir page 31)
Ne pas utiliser de silicone contenant de
l'acide acétique!

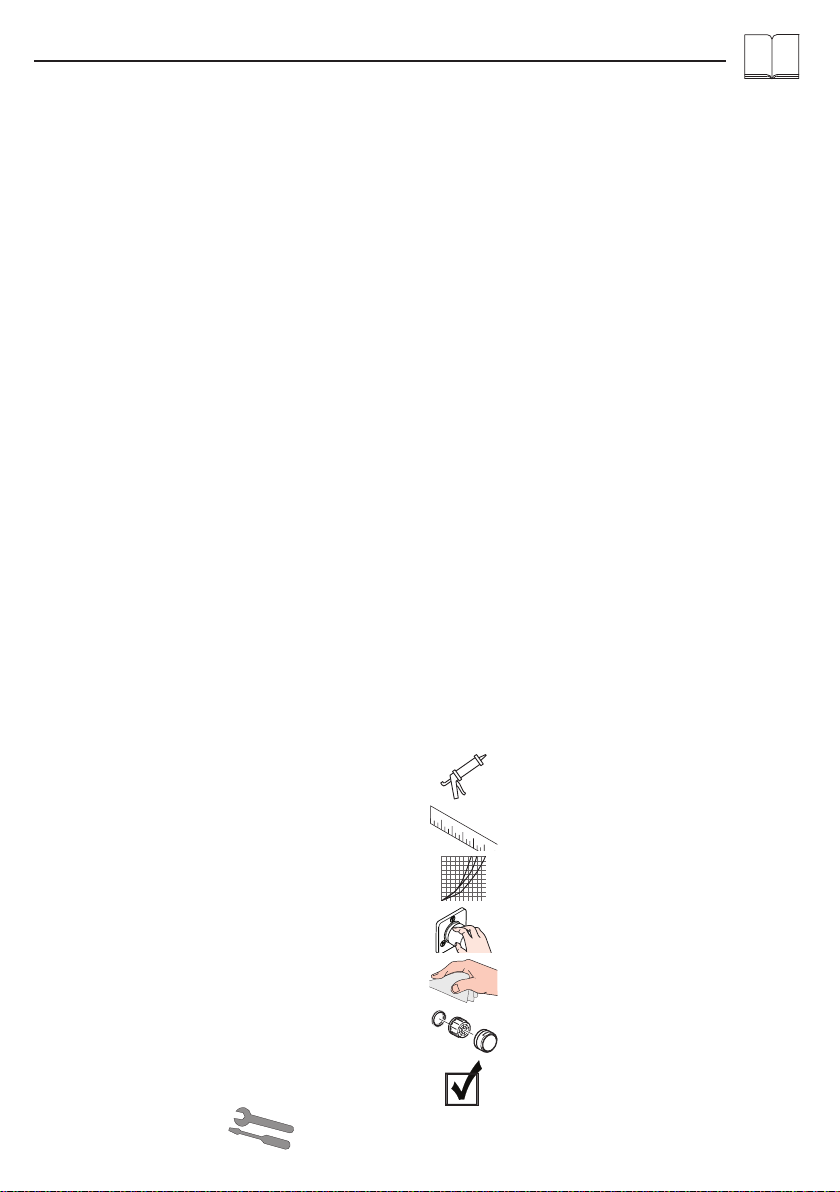

Description du symbole
Informations techniques
Pression de service autorisée: max. 0,6 MPa
Pression de service conseillée: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 60°C
Le produit est exclusivement conçu pour de l'eau
potable!
6Consignes de sécurité
6Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
6Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
6Éviter le contact du jet de la douchette avec les
parties sensibles du corps (telles par ex. que les
yeux). Veiller à respecter un écart suffisant entre la
douchette et le corps
6Le produit ne doit pas servir de poignée. Monter
pour cela une poignée séparée.
6Le système de douche ne doit servir qu'à se laver et
à assurer l'hygiène corporelle.
6Les flexibles de douche ne doivent être utilisés que
pour le raccordement d ’une douche à main à un
robinet. Le montage d ’un système d ’arrêt après
le flexible, en direction du courant d ’eau est
strictement interdit.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• La robinetterie doit être installée, rincée et contrôlée
conformément aux normes valables.
• Lors du montage du produit par un ouvrier qualifié,
il faut faire attention à ce que la surface de fixation
soit plane sur toute son étendue (aucun dépassement
de joint ni de carrelage), que la construction de la
paroi soit adaptée à l'installation du produit et surtout
ne présente aucun point faible. Les vis et les chevilles
fournies sont uniquement apropriées au béton. Pour
les autres constructions, il faudra tenir compte des
préconisations du fabriquant de cheville.
• Un fonctionnement optimal est seulement garanti en
combinaison avec des douches à main et des flexibles
Hansgrohe.
• Adapter si possible, les mesures à la dimension des
carreaux.
Français
3
Classification acoustique et
débit (voir page 36)

Assembly see page 33
Spare parts (see page 35)
Cleaning (see page 34)
and enclosed brochure
Operation (see page 36)
Flow diagram
(see page 32)
Dimensions (see page 31)
Do not use silicone containing acetic acid!
Symbol description
Technical Data
Operating pressure: max. 0,6 MPa
Recommended operating pressure: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 60°C
The product is exclusively designed for drinking water!
6Safety Notes
6Gloves should be worn during installation to prevent
crushing and cutting injuries.
6Children as well as adults with physical, mental and/
or sensoric impairments must not use this shower
system without proper supervision. Persons under
the influence of alcohol or drugs are prohibited from
using this shower system.
6Do not allow the streams of the shower touch
sensitive body parts (such as your eyes). An
adequate distance must be kept between the shower
and you.
6The product may not be used as a holding handle. A
separate handle must be installed.
6The shower system may only be used for bathing,
hygienic and body cleansing purposes.
6Shower hoses are only suitable for a connection
from the shower to the fitting. Never fit a shut-off
device between the fitting and the hose.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The fitting must be installed, flushed and tested after
the valid norms.
• Where the contractor mounts the product, he should
ensure that the entire area of the wall to which the
mounting plate is to be fitted, is flat (no projecting
joints or tiles sticking out), that the structure of the wall
is suitable for the installation of the product and has
no weak points. The enclosed screws and dowels
are only suitable for concrete. For another wall
constructions the manufacturer's indications of the
dowel manufacturer have to be taken into account.
• Optimal functioning is only guaranteed with the
combination of Hansgrohe hand showers and
Hansgrohe shower hoses.
• Adjust the dimensions to the tile pattern if required.
English
4
Test certificate (see page 36)

Montaggio vedi pagg. 33
Parti di ricambio (vedi pagg. 35)
Pulitura (vedi pagg. 34)
e brochure allegata
Procedura (vedi pagg. 36)
Diagramma flusso
(vedi pagg. 32)
Ingombri (vedi pagg. 31)
Non utilizzare silicone contenente acido
acetico!
Descrizione simbolo
Dati tecnici
Pressione d'uso: max. 0,6 MPa
Pressione d'uso consigliata: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 60°C
Il prodotto è concepito esclusivamente per acqua
potabile!
6Indicazioni sulla sicurezza
6Durante il montaggio, per pevitare ferite da
schiacciamento e da taglio bisogna indossare guanti
protettivi.
6I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e/osensoriali devono utilizzare il sistema
della doccia solo sotto la supervisione di unaa
persona responsabile.
6Bisogna evitare il contatto fra il getto della doccia
e parti del corpo delicate (ad es. gli occhi). Fra
il soffione ed il corpo va mantenuta una distanza
sufficiente.
6Il prodotto non deve essere utilizzato come
maniglia, questa deve essere motata separatamente.
6Il sistema doccia deve essere utilizzato
esclusivamente per l'giene del corpo.
6I flessibili devono essere inseriti solo tra l ’uscita dell
’acqua e la doccetta. Non deve essere introdotta
alcuna prolunga tra il flessibile e l ’uscita dell
’acqua.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che
non ci siano stati danni durante il trasporto. Una
volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• La rubinetteria deve essere installata, pulita e testata
secondo le istruzioni riportate!
• Quando il personale tecnico specializzato esegue il
montaggio del prodotto è necessario assicurarsi che
la superficie di fissaggio sia piana in tutta l’area di
fissaggio (senza giunti sporgenti o spostamento delle
piastrelle), che la struttura della parete sia adatta per
il montaggio del prodotto e soprattutto che non ci
siano dei punti deboli. Le viti e i tasselli in dotazione
sono adatti solo per calcestruzzo. In caso di altre
strutture della parete vanno osservare le indicazioni
del produttore dei tasselli.
• Funzionalità ottimale solamente in combinazione con
doccette e flessibili Hansgrohe.
• Adattare le misure alla dimensione delle piastrelle.
Italiano
5
Segno di verifica (vedi pagg. 36)

Montaje ver página 33
Repuestos (ver página 35)
Limpiar (ver página 34)
y folleto anexo
Manejo (ver página 36)
Diagrama de circulación
(ver página 32)
Dimensiones (ver página 31)
No utilizar silicona que contiene ácido
acético!
Descripción de símbolos
Datos técnicos
Presión en servicio: max. 0,6 MPa
Presión recomendada en servicio: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 60°C
El producto ha sido concebido exclusivamente para
agua potable.
6Indicaciones de seguridad
6Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
6Niños, así como adultos con limitaciones corporales,
mentales y/o sensoriales no deben utilizar el
sistema de duchas sin vigilancia. Personas que se
encuentran bajo el efecto de alcohol o drogas, no
deben utilizar el sistema de duchas.
6Debe evitarse el contacto del chorro del
pulverizador con partes sensibles del cuerpo (por
ej. ojos). Debe mantenerse una distancia suficiente
entre pulverizador y cuerpo.
6El producto no debe ser utilizado como un elemento
de sujeción. Debe montarse un elemento de sujeción
separado.
6El sistema de ducha solo debe ser utilizado para
fines de baño, higiene y limpieza corporal.
6Los flexos deben usarse exclusivamente para la
conexión entre grifería y teleducha. Cualquier
función de cierre tras el flexo y en la dirección del
flujo del agua no está permitida.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instalación
so se reconoce ningún daño de transporte o de
superficie.
• El grifo tiene que ser instalado, probado y testado,
según las normas en vigor.
• En el momento del montaje del producto por parte
de personal especializado y cualificado se deberá
prestar una atención especial a que la superficie
de fijación en toda el área de la fijación sea plana
(sin juntas que sobresalen ni azulejos desplazados),
que la estructura de la pared sea adecuada para un
montaje del producto y que, ante todo, no presente
puntos débiles. Los tornillos y tacos adjuntos son
sólo apropiados para hormigón. En el caso de
otras estructuras murales se deberán considerar las
indicaciones del fabricante de tacos.
• Sólo se garantiza una función óptima en combinación
con teleduchas y flexos de Hansgrohe.
• Adaptar las medidas al retículo de los azulejos.
Español
6
Marca de verificación (ver
página 36)

Montage zie blz. 33
Service onderdelen (zie blz. 35)
Reinigen (zie blz. 34)
en bijgevoegde brochure
Bediening (zie blz. 36)
Doorstroomdiagram
(zie blz. 32)
Maten (zie blz. 31)
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Technische gegevens
Werkdruk: max. max. 0,6 MPa
Aanbevolen werkdruk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 60°C
Het product is uitsluitend ontworpen voor drinkwater!
6Veiligheidsinstructies
6Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
6Kinderen en volwassenen met lichamelijke,
geestelijke en/of sensorische beperkingen mogen
het douchesysteem niet zonder toezicht gebruiken.
Personen onder invloed van alcohol of drugs mogen
het douchesysteem niet gebruiken.
6Het contact van de douchestraal met gevoelige
lichaamsdelen (bijv. ogen) moet worden voorkomen.
Er moet voldoende afstand tussen douche en
lichaam aangehouden worden.
6Het product mag niet als handgreep worden
gebruikt. Er moet een aparte handgreep
gemonteerd worden.
6Het douchesysteem mag alleen voor het wassen,
hygiënische doeleinden en voor de lichaamreiniging
worden gebruikt.
6De doucheslangen zijn alleen geschikt voor
de aansluiting van douches aan kranen. Een
versperring ná de doucheslang in de stroomrichting
is niet toelaatbaar.
Montage-instructies
• Vóór de montage moet het product gecontroleerd
worden op transportschade. Na de inbouw wordt
geen transport- of oppervlakteschade meer aanvaard.
• Leidingen doorspoelen volgens Norm. De mengkraan
vervolgens monteren en controleren.
• Bij de montage van het produkt door een
vakkundige installateur moet men erop letten dat het
bevestigingsoppervlak op één oppervlak zit (dus
geen opliggende voegen of verspringende tegels),
de wand geschikt is voor montage van produkten en
zeker geen zwakke plekken bevat. De bijgevoegde
schroeven en duvels zijn alleen geschikt voor beton.
Bei andere wandsoorten dient u te letten op de
voorschriften van de fabrikant van de schroeven en
duvels.
• Optimal funktioneren gegarandeerd bij kombinatie
met Hansgrohe handdouche en doucheslang.
• Maten indien mogelijk aan het tegelwerk aanpassen.
Nederlands
7
Keurmerk (zie blz. 36)

Montering se s. 33
Reservedele (se s. 35)
Rengøring (se s. 34)
og vedlagt brochure
Brugsanvisning (se s. 36)
Doorstroomdiagram
(se s. 32)
Målene (se s. 31)
Der må ikke benyttes eddikesyreholdig
silikone!
Symbolbeskrivelse
Tekniske data
Driftstryk: max. 0,6 MPa
Anbefalet driftstryk: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 60°C
Produktet er udelukkende beregnet til drikkevand!
6Sikkerhedsanvisninger
6Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
6Børn som også voksne med fysiske, mentale og
/ eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
6Bruserstrålens kontakt med sensitive områder (f.eks.
øjne) skal undgås. Der skal være en tilstrækkelig
afstand mellem bruseren og kroppen.
6Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
6Brusersystemet må kun bruges til bade-, hygiejne og
rengøringsformål.
6Bruserslanger bør kun anvendes i forbindelse med
tilslutning mellem brusere og armatur. Det er ikke
tilladt at montere en afspærringsventil mellem bruser
og slange!
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ifølge gældende regler, skal armaturet monteres,
skylles igennem og afprøves.
• Ved montering er det vigtigt at sikre sig, at hele
befæstigelsesfladen er plan (ingen ujævne fuger
eller fliser), samt at væggen er egnet til montering
af produktet og specielt, at væggen ikke har nogen
svage punkter. De medfølgende skruer og dübler
er kun egnet til beton. Ved anden vægopbygning
bør producenten af dübler kontaktes for nærmere
information.
• Optimal funktion garanteres for anvendelse i
forbindelse med Hansgrohe håndbrusere og
Hansgrohe bruseslanger.
• Afpas om muligt målene med fugerne.
Dansk
8
Godkendelse (se s. 36)

Montagem ver página 33
Peças de substituição (ver página
35)
Limpeza (ver página 34)
e brochura em anexo
Funcionamento (ver página 36)
Fluxograma
(ver página 32)
Medidas (ver página 31)
Não utilizar silicone que contenha ácido
acético!
Descrição do símbolo
Dados Técnicos
Pressão de funcionamento: max. 0,6 MPa
Pressão de func. recomendada: 0,1 - 0,4 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 60°C
Este produto foi única e exclusivamente concebido para
água potável!
6Avisos de segurança
6Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes
de entalamentos e de cortes.
6Crianças e adultos com deficiências motoras,
mentais e/ou sensoriais não podem utilizar o
sistema de duche sem monitorização. Pessoas que
estejam sob a influência de álcool ou drogas não
podem utilizar o sistema de duche.
6Deve-se evitar o contacto dos jactos de água com
partes do corpo sensíveis (p. ex. olhos). É necessário
manter uma distância suficiente entre o chuveiro e
o corpo.
6O produto não pode ser utilizado como pega de
apoio. Tem que ser montada uma pega separada.
6O sistema de duche só pode ser utilizado para fins
de higiene pessoal.
6Os tubos flexíveis são apenas adequados para uma
ligação do chuveiro à misturadora. Nunca instale
uma válvula de corte entre a misturadora e o tubo
flexível.
Avisos de montagem
• Antes da montagem deve-se controlar o produto
relativamente a danos de transporte. Após a
montagem não são aceites quaisquer danos de
transporte ou de superfície.
• A misturadora deve ser instalada, purgada e testada
de acordo com as normas em vigor.
• Durante a montagem do produto por técnicos
qualificados, deve ter-se em atenção que a superfície
de fixação seja plana em toda a área da fixação
(sem juntas sobrepostas/salientes ou ladrilhos
deslocados), que o dispositivo de montagem na
parede seja adequado para uma montagem na
parede e que este não apresente nenhuns pontos
fracos. Os parafusos e buchas incluídos no volume
de fornecimento são apenas adequados para betão.
Para outros métodos de montagem na parede devem
ser respeitadas as indicações do fabricante das
buchas.
• O bom funcionamento é apenas garantido em
combinação com chuveiros de mão e tubos flexíveis
Hansgrohe.
• Se possivel adaptar às medidas dos azulejos.
Português
9
Marca de controlo (ver página
36)

Montaż patrz strona 33
Części serwisowe (patrz strona
35)
Czyszczenie (patrz strona 34)
i dołączona broszura
Obsługa (patrz strona 36)
Schemat przepływu
(patrz strona 32)
Wymiary (patrz strona 31)
Nie stosować silikonów zawierających kwas
octowy!
Opis symbolu
Dane techniczne
Ciśnienie robocze: maks. 0,6 MPa
Zalecane ciśnienie robocze: 0,1 - 0,4 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 60°C
Produkt stworzono wyłącznie do wody pitnej!
6Wskazówki bezpieczeństwa
6Aby uniknąć zranień, takich jak zgniecenia
czy przecięcia, podczas montażu należy nosić
rękawice.
6Zarówno dzieci, jak i dorośli z fizycznymi,
psychicznymi i/lub sensorycznymi ograniczeniami
nie mogą korzystać z prysznica bez opieki.
Osoby znajdujące się pod wpływem alkoholu lub
narkotyków nie mogą korzystać z prysznica.
6Należy unikać kontaktu strumienia wypływającego
z głowicy z wrażliwymi częściami ciała (np.
oczami). Należy zachowywać odpowiednią
odległość pomiędzy głowicą a ciałem.
6Produktu nie wolno używać jako uchwytu do
trzymania się. Należy zamontować osobny uchwyt.
6Prysznic może być używany tylko w celach kąpieli,
higieny i utrzymania czystości ciała.
6Węże prysznicowe przeznaczone są do
podłączenia tylko z armaturą. Blokada za wężem w
kierunku przepływu jest niedopuszczalna.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt
pod kątem szkód transportowych. Po montażu nie
widać żadnych szkód transportowych ani szkód na
powierzchni.
• Armatura musi być zamontowana, przepłukana i
wypróbowana według obowiązujących norm.
• Przy montażu produktu przez wykwalifikowany
personel fachowy należy zważać na to, by
powierzchnia mocowania na całym obszarze
mocowania była równa (by nie było szczelin wzgl.
wzajemnie przesuniętych płytek), rodzaj ściany
nadawał się do montażu produktu i zwłaszcza, by nie
było żadnych słabych stron. Umieszczone w dostawie
śruby i kołki rozporowe są przeznaczone tylko do
betonu. Przy innych rodzajach montażu ścianowego
należy przestrzegać danych producenta kołków
rozporowych.
• Optymalne działanie gwarantuje się tylko w
odniesieniu do pryszniców ręcznych i węży
prysznicowych Hansgrohe.
• Wymiary należy możliwie dopasować do układu
płytek ceramicznych na ścianie.
Polski
10
Znak jakości (patrz strona 36)
