Hans Grohe ShowerTablet Select 700 13184 Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 3
EN Instructions for use / assembly instructions 4
IT Istruzioni per l'uso / Istruzioni per Installazione 5
ES Modo de empleo / Instrucciones de montaje 6
NL Gebruiksaanwijzing / Handleiding 7
DK Brugsanvisning / Monteringsvejledning 8
PT Instruções para uso / Manual de Instalación 9
PL Instrukcja obsługi / Instrukcja montażu 10
CS Návod k použití / Montážní návod 11
SK Návod na použitie / Montážny návod 12
ZH 用户手册/组装说明 13
RU Руководство пользователя /
Инструкция по монтажу 14
HU Használati útmutató / Szerelési útmutató 15
FI Käyttöohje / Asennusohje 16
SV Bruksanvisning / Monteringsanvisning 17
LT Vartotojo instrukcija / Montavimo instrukcijos 18
HR Upute za uporabu / Uputstva za instalaciju 19
TR Kullanım kılavuzu / Montaj kılavuzu 20
RO Manual de utilizare / Instrucţiuni de montare 21
EL Οδηγίες χρήσης / Οδηγία συναρμολόγησης 22
SL Navodilo za uporabo / Navodila za montažo 23
ET Kasutusjuhend / Paigaldusjuhend 24
LV Lietošanas pamācība / Montāžas instrukcija 25
SR Uputstvo za upotrebu / Uputstvo za montažu 26
NO Bruksanvisning / Montasjeveiledning 27
BG Инструкция за употреба /
Ръководство за монтаж 28
SQ Udhëzuesi i përdorimit / Udhëzime rreth montimit 29
AR  30
ShowerTablet Select 700
13184XXX

2 Montage (siehe Seite 33)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausreichend - Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit verschmutzt - Schmutzfangsiebe vor dem Thermostat und auf der
Regeleinheit reinigen
- Siebdichtung der Brause verschmutzt - Siebdichtung zwischen Brause und Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei geschlossener
Armatur in die Kaltwasserleitung gedrückt oder umge-
kehrt
- Rückflussverhinderer verschmutzt / defekt - Rückflussverhinderer reinigen ggf. austauschen
Auslauftemperatur stimmt nicht mit der eingestellten
Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertemperatur - Warmwassertemperatur erhöhen auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
- Warm- und Kaltwasseranschlüsse wurden vertauscht - Anschlüsse ändern
Durchlauferhitzer schaltet bei Thermostatbetrieb nicht
ein
- Schmutzfangsiebe verschmutzt - Schmutzfangsieb reinigen / austauschen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Drossel in der Handbrause nicht ausgebaut - Drossel aus der Handbrause entfernen
Brause oder Auslauf tropft - Schmutz oder Ablagerungen auf dem Dichtsitz, Ab-
sperroberteil beschädigt
- Absperroberteil austauschen
Reinigung (siehe Seite 37)
Serviceteile (siehe Seite 44)
Durchflussdiagramm (siehe Seite 32)
 Abgang Brause
 Abgang für zusätzlichen Verbraucher (freier Durchfluss)
Maße (siehe Seite 31)
Bedienung (siehe Seite 43)
Wartung (siehe Seite 39)
• Der Thermostat ist mit Rückflussverhinderern ausgestattet. Rückfluss-
verhinderer müssen gemäß DIN EN 1717 regelmäßig in Überein-
stimmung mit nationalen oder regionalen Bestimmungen auf ihre
Funktion geprüft werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu gewährleisten, sollte
der Thermostat von Zeit zu Zeit auf ganz warm und ganz kalt gestellt
werden.
Justierung (siehe Seite 37)
Nach erfolgter Montage muss die Auslauftemperatur des Thermos-
taten überprüft werden. Eine Korrektur ist erforderlich wenn die an
der Entnahmestelle gemessene Temperatur von der am Thermostaten
eingestellten Temperatur abweicht.
Safety Function (siehe Seite 38)
Dank der Safety Function lässt sich die gewünschte Höchsttemperatur
von z. B. max. 42 ºC voreinstellen.
Kein essigsäurehaltiges Silikon verwenden!
Symbolerklärung
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von Quetsch- und Schnittverletzungen
Handschuhe getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperreinigungszwecken einge-
setzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen und / oder sensorischen
Einschränkungen dürfen das Produkt nicht unbeaufsichtigt benutzen. Perso-
nen, die unter Alkohol- oder Drogeneinfluss stehen, dürfen das Produkt nicht
benutzen.
Große Druckunterschiede zwischen den Kalt- und Warmwasseranschlüssen
müssen ausgeglichen werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transportschäden untersucht werden.
Nach dem Einbau werden keine Transport- oder Oberflächenschäden anerkannt.
• Die Leitungen und die Armatur müssen nach den gültigen Normen montiert,
gespült und geprüft werden.
• Die in den Ländern jeweils gültigen Installationsrichtlinien sind einzuhalten.
• Bei der Montage des Produktes durch qualifiziertes Fachpersonal ist darauf zu
achten, dass die Befestigungsfläche im gesamten Bereich der Befestigung plan
ist (keine vorstehenden Fugen oder Fliesenversatz), der Wandaufbau für eine
Montage des Produktes geeignet ist und keine Schwachstellen aufweist.
• Das Produkt ist nicht für die Verwendung in Verbindung mit einem Dampfbad
vorgesehen!
Thermostat in Verbindung mit Durchlauferhitzern
• Wird eine Handbrause angeschlossen, so muss aus dieser eine eventuell vorhan-
dene Drossel ausgebaut werden.
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150 mm
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser konzipiert!
Deutsch
Demontage (siehe Seite 43)
Prüfzeichen (siehe Seite 44)

3
Montage (voir pages 33)
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique encrassé - Nettoyer les filtres devant le mitigeur thermostatique et
sur la cartouche
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la douchette et le flexible
Circulation opposée, l´eau chaude est comprimée
dans l´arrivée d´eau froide et vice versa avec robinet
fermé
- Clapet anti-retour encrassé ou défectueux - Nettoyer le clapet anti-retour ou le changer éventuel-
lement
La température à la sortie ne correspond pas à la
température de réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop basse, pas d´eau
froide
- Augmenter la température d´eau chaude entre 42ºC
et 65ºC
Le réglage de la température n´est pas possible - Cartouche thermostatique entartrée - Changer la cartouche thermostatique
- Les raccords d'eau chaude et d'eau froide ont été
intervertis
- Modifier les raccords
Le chauffe-eau instantané ne s´allume pas lors de
l´utilisation du thermostat
- Filtres encrassés - Nettoyez / changez le filtre
- Clapet anti-retour bloque - Changez le clapet antiretour
- Réducteur de débit non démonté - Démonter le réducteur de débit de la douchette
La douchette ou le bec verseur goutte - De la saleté ou de l´incrustation sur le siège, méca-
nisme d´arrêt défectueux
- Changez le mécanisme d´arrêt
Nettoyage (voir pages 37)
Pièces détachées (voir pages 44)
Diagramme du débit (voir pages 32)
 Sortie douche
 Sortie pour consommateur supplémentaire (débit libre)
Dimensions (voir pages 31)
Instructions de service (voir pages 43)
Entretien (voir pages 39)
• Le mitigeur thermostatique est équipé de clapets anti-retour. Les cla-
pets anti-retour doivent être examinés régulièrement conformément à
la norme EN 1717 ou conformément aux dispositions nationales ou
régionales quant à leur fonction (au moins une fois par an).
• Pour assurer le mouvement facile de l´élément thermostatique, le
thermostat devrait être placé de temps en temps en position très
chaude et très froide.
Etalonnage (voir pages 37)
Le montage terminé, contrôler la température de l’eau puisée au miti-
geur thermostatique. Un étalonnage est nécessaire si la température de
l’eau mitigée mesurée au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 38)
Grâce à la fonction Safety, il est possible de prérégler la température
maximale par exemple max. 42º C souhaitée.
Ne pas utiliser de silicone contenant de l'acide acétique!
Description du symbole
Consignes de sécurité
Lors du montage, porter des gants de protection pour éviter toute blessure par
écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant des insuffisantes physiques,
psychiques et/ou motoriques d'utiliser la douche sans surveillance. De même,
il est interdit à des personnes sous influence d'alcool ou de drogues d'utiliser la
douche.
Il est conseillé d'équilibrer les pressions de l'eau chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi aucun dommage pendant le
transport Après le montage, tout dommage de transport ou de surface ne pourra
pas être reconnu.
• Les conduites et la robinetterie doivent être montés, rincés et contrôlés selon les
normes en vigueur.
• Les directives d'installation en vigueur dans le pays concerné doivent être respec-
tées.
• Lors du montage de ce produit par du personnel qualifié, veiller à ce que la sur-
face de fixation soit bien plane dans toute la zone de fixation (pas de dépasse-
ment de joints ou de déport de carreaux), à ce que le mur se prête au montage
du produit et ne présente aucun point fragile.
• Le produit n'est pas prévu pour une utilisation en liaison avec un bain à vapeur
Mitigeur thermostatique en fonctionnement avec de
chauffe-eau-instantané
• Si besoin, retirer le limiteur de débit sur la douchette.
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Dimension d´arrivée: 150 mm
Raccordement G 1/2: froide à droite - chaude à gauche
Désinfection thermique: max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau potable!
Français
Démontage (voir pages 43)
Classification acoustique et débit (voir pages 44)

4 Assembly (see page 33)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump has been installed
check to see if the pump is working).
- Regulator filter dirty - Clean filter in front of the mixer and on the MTC-
thermo cartridge
- Shower filter seal dirty - Clean filter seal between shower and hose
Crossflow, hot water being forced into cold water pipe,
or vice versa, when mixer is closed
- Backflow preventers dirty or leaking - Clean backflow preventers, exchange if necessary
Spout temperature does not correspond with tempera-
ture set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to 42 ºC to 65 ºC
Temperature regulation not possible - thermo cartridge calcified - Exchange thermo cartridge
- Hot and cold supplies are reversed - change connections
Instantaneous heater didn't work with thermostat - Filters are dirty - Clean the filter / exchange filter
- check valve hasn't moved back - Exchange check valves
- Flow limiter in handshower isn’t removed - Remove flow limiter
Shower or spout dripping - Dirt or sedimentation on valve seat, shut-off unit dam-
aged
- Exchange shut-off unit
Cleaning (see page 37)
Spare parts (see page 44)
Flow diagram (see page 32)
 Shower outlet
 Outlet for additional consumer (free flow)
Dimensions (see page 31)
Operation (see page 43)
Maintenance (see page 39)
• The mixer is equipped with check valves. The check valves must be
checked regularly according to DIN EN 1717 in accordance with
national or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it is necessary
from time to time to turn the thermostat from total hot to total cold.
Adjustment (see page 37)
After the installation, the output temperature of the thermostat must be
checked. A correction is necessary if the temperature measured at the
output differs from the temperature set on the thermostat.
Safety Function (see page 38)
The desired maximum temperature for example max. 42º C can be pre-
set thanks to the safety function.
Do not use silicone containing acetic acid!

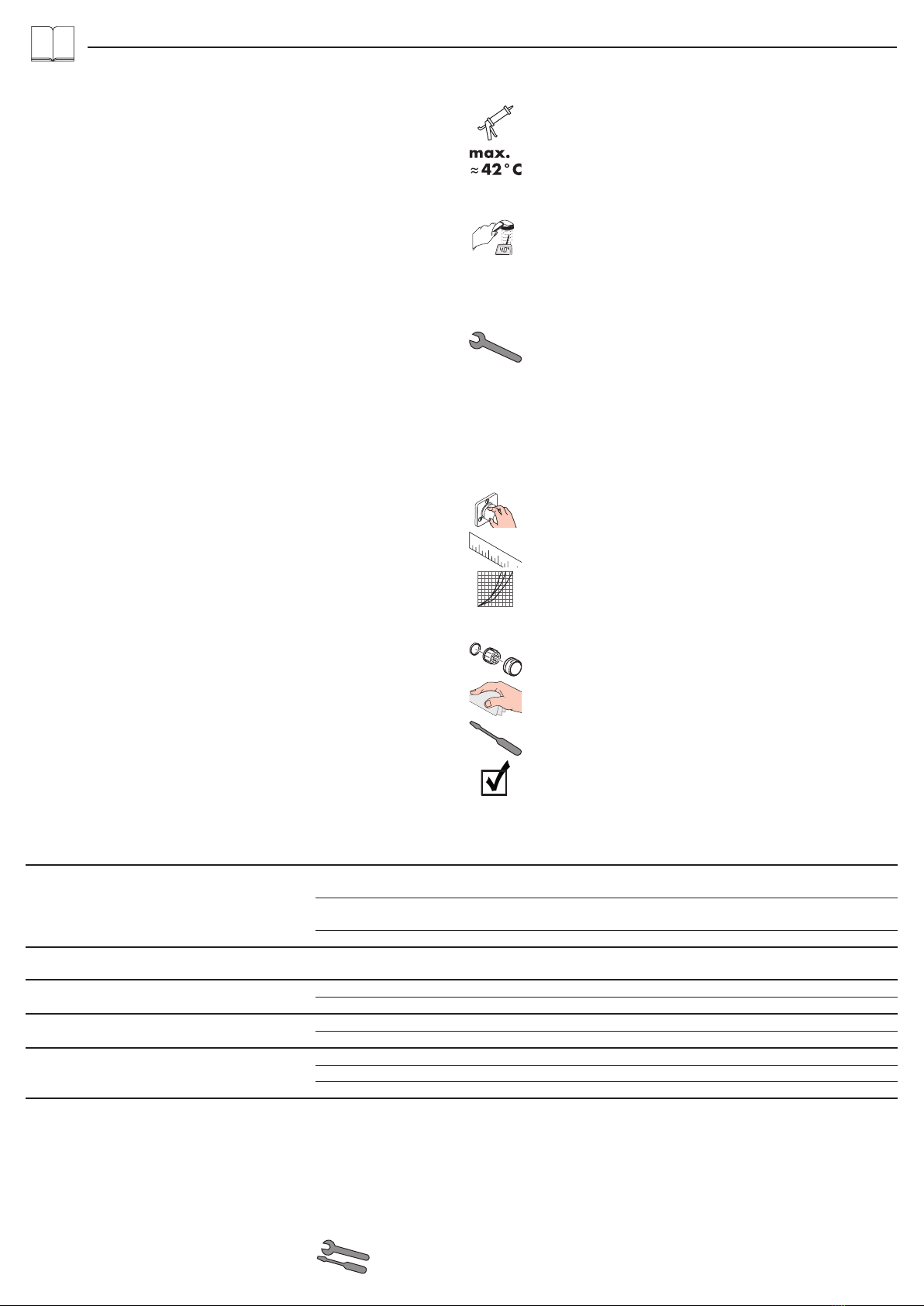

Symbol description
Safety Notes
Gloves should be worn during installation to prevent crushing and cutting
injuries.
The product may only be used for bathing, hygienic and body cleaning pur-
poses.
Children as well as adults with physical, mental and/or sensoric impairments
must not use this product without proper supervision. Persons under the influ-
ence of alcohol or drugs are prohibited from using this product.
The hot and cold supplies must be of equal pressures.
Installation Instructions
• Prior to installation, inspect the product for transport damages. After it has been
installed, no transport or surface damage will be honoured.
• The pipes and the fixture must be installed, flushed and tested as per the applica-
ble standards.
• The plumbing codes applicable in the respective countries must be observed.
• During installation of the product by qualified trained personnel, make sure that
the entire fastening surface is even and smooth (no protruding seams or tile
offset), that the finish of the wall is suitable to apply the product and has no weak
points.
• The product is not designed to be used with steam baths!
Thermostatic mixer in conjunction with combination boilers
• If fitting a hand shower remove the water limiter from the shower.
Special information for UK
If installing this product with a pump, please be aware that it has to have negative
head switching. This product will not function with a positive head pump.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Centre distance: 150 mm
Connections G 1/2: cold right - hot left
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking water!
English
Dismounting (see page 43)
Test certificate (see page 44)

5
Montaggio (vedi pagg. 33)
Problema Possibile causa Rimedio
Scarsità d'acqua - Pressione di erogazione insufficiente - Provare la pressione di erogazione
- Filtro dell'unità di regolazione sporco - Pulire/sostituire i filtri
- Guarnizione del filtro della doccia sporca - Pulire la guarnizione del filtro tra doccia e flessibile
Flusso incrociato; l'acqua calda viene spinta nella
tubatura acqua fredda a rubinetteria chiusa o viceversa
- Antiriflusso sporco o non ermetico - Pulire o sostituire l'antiriflusso
La temperatura di erogazione diversa da quella
impostata
- Il termostatico non è stato regolato - Regolare il termostatico
- Temperatura dell'acqua calda - Aumentare la temperatura acqua calda tra 42 ºC e
65 ºC
Impossibile la regolazione temperatura - Unità di regolazione piena di calcare - Sostituire l'unità di regolazione
- Gli attacchi acqua calda e acqua fredda sono stati
scambiati
- Modificare i raccordi
La caldaia istantanea non lavora con il termostato in
funzione
- Filtri sporchi - Pulire / sostituire il filtro
- Valvola antiriflusso non funziona correttamentet - Sostituire la valvola antiriflusso
- Il limitatore di portata non è stato smontato dalla
doccetta
- Smontare il limitatore di portata dalla doccetta
Doccia / scarico gocciola - Sporco o depositi nella sede della guarnizione, vitone
di arresto danneggiato
- sostituire il vitone di arresto
Pulitura (vedi pagg. 37)
Parti di ricambio (vedi pagg. 44)
Diagramma flusso (vedi pagg. 32)
 uscita doccia
 Uscita per utenze addizionali (portata libero)
Ingombri (vedi pagg. 31)
Procedura (vedi pagg. 43)
Manutenzione (vedi pagg. 39)
• Il miscelatore termostatico è dotato di una valvola antiritorno. La
valvola di non ritorno deve essere controllata regolarmente come da
DIN EN 1717, secondo le normative nazionali e regionali (almeno
una volta all'anno).
• Per garantire la scorrevolezza dell’elemento di regolazione, di tanto
in tanto si dovrebbe regolare il termostatico passando da tutto caldo
a tutto freddo.
Taratura (vedi pagg. 37)
Effettuata l’installazione del miscelatore termostatico bisogna con-
trollare la temperatura di uscita. La taratura è necessaria quando la
temperatura dell’acqua misurata sul punto di prelievo non corrisponde
a quella fissata sul termostato.
Safety Function (vedi pagg. 38)
Grazie alla funzione antiscottature Safety la temperatura massima per
esempio max. 42º C desiderata è facilmente regolabile.
Non utilizzare silicone contenente acido acetico!

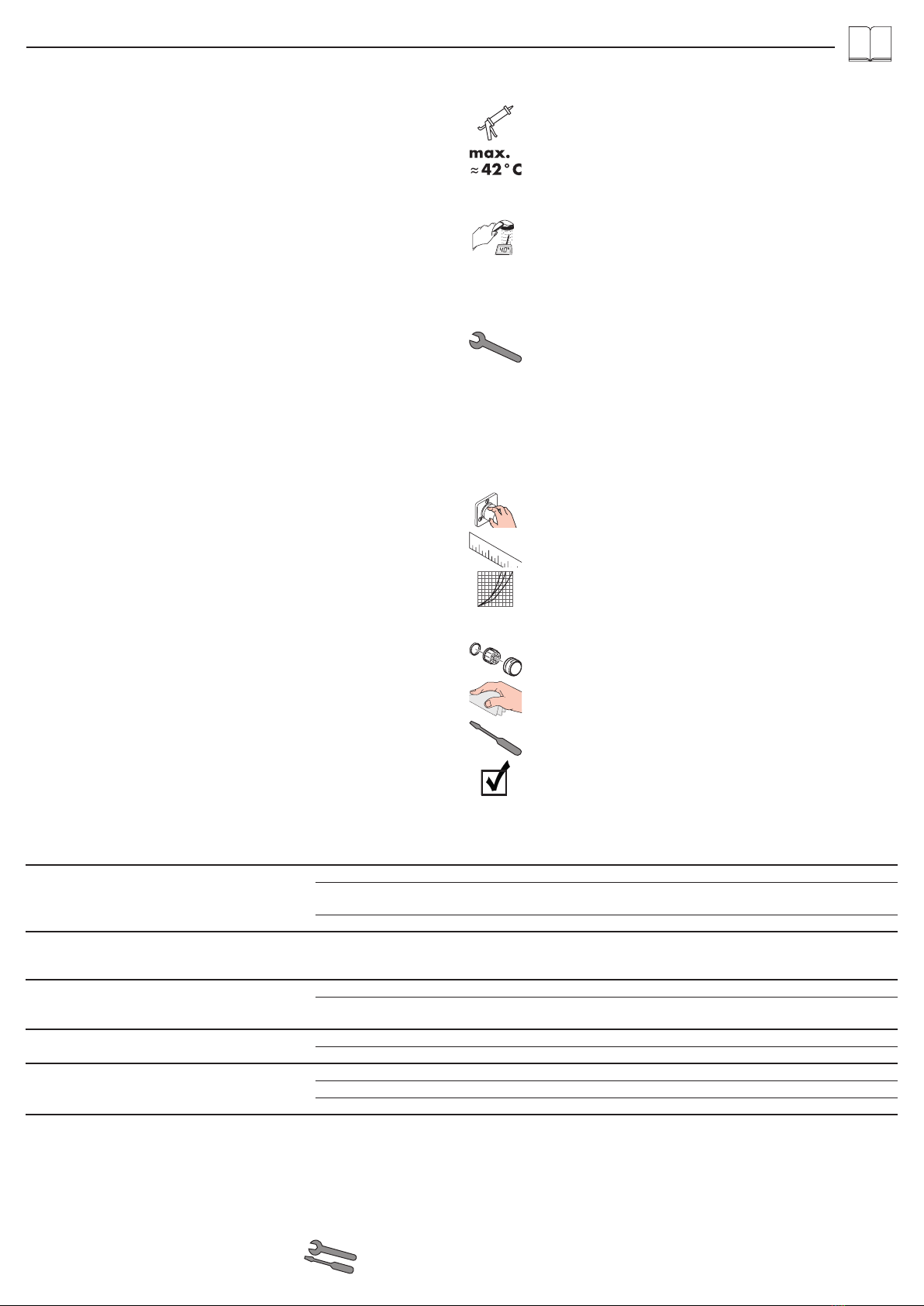

Descrizione simbolo
Indicazioni sulla sicurezza
Durante il montaggio, per pevitare ferite da schiacciamento e da taglio biso-
gna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per fare il bagno e per l'igiene
del corpo.
I bambini e gli adulti affetti da menomazioni fisiche, psichiche e/o sensoriali
devono utilizzare il sistema doccia solo sotto sorveglianza. Il prodotto non
deve essere utilizzato da persone sotto l'effetto di droghe o alcolici.
Attenzione! Compensare le differenze di pressione tra i collegamenti dell'ac-
qua fredda e dell'acqua calda.
Istruzioni per il montaggio
• Prima del montaggio è necessario controllare che non ci siano stati danni
durante il trasporto. Una volta eseguito il montaggio, non verranno riconosciuti
eventuali danni di trasporto o delle superfici.
• Montare, lavare e controllare tubature e rubinetteria rispettando le norme
correnti.
• Vanno rispettate le direttive di installazione nazionali vigenti nel rispettivo paese.
• Per il montaggio del prodotto da personale specializzato qualificato bisogna
fare attenzione, che la superficie di fissaggio, in tutto il campo di fissaggio, sia
piana (nessuna giunzione sporgente o sfalsamento di piastrella), la costruzione
della parete sia adatta al montaggio del prodotto e che non presenti alcun punto
debole.
• Il prodotto non è predisposto per l'impiego in combinazione con un bagno a
vapore.
Termostatico in combinarcione con scaldabagni istantanei
• Inoltre, nella docetta che verrà installata, sarà anche necessario inserire un
riduttore di portata.
Dati tecnici
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Distanza di raccordo: 150 mm
Raccordi G 1/2: fredda a destra - calda a sinistra
Disinfezione termica: max. 70°C / 4 min
• Sicurezza antiriflusso
• Il prodotto è concepito esclusivamente per acqua potabile!
Italiano
Smontaggio (vedi pagg. 43)
Segno di verifica (vedi pagg. 44)

6 Montaje (ver página 33)
Problema Causa Solución
Sale poca agua - presión insuficiente - comprobar presión
- filtro del termoelemento sucio - Limpiar filtros en las uniones a las tomas de agua ca-
liente y fría y en el cartucho termostático
- Filtro de la teleducha sucio - Limpiar / Cambiar filtro entre flexo y teleducha
Flujo de agua cruzada agua caliente entra en la tube-
ría del agua fría o al revés
- válvula antirretorno sucia o pierde - limpiar / cambiar válvula
Temperatura del agua no corresponde a lo marcado - termostato no ha sido ajustado - ajustar termostato
- Temperatura del agua caliente demasiado baja - aumentar temperatura del agua caliente a 42º -
65º C.
No es posible regular la temperatura - Termoelemento calcificado o desgastado - cambiar termoelemento
- Las conexiones de agua caliente y fría están cambia-
das.
- Modificar conexiones
Calentador instantáneo no se enciende cuando el
termostato mezcla agua caliente con agua fría
- Filtros sucios - limpiar/cambiar el filtro
- válvula anti-retorno cerrada - cambiar válvula anti-retorno
- no se ha quitado limitador de caudal de la teleducha - quitar limitador de caudal
Pierde permanentemente agua por el caño - Suciedad / Sedimentaciones en el asiento de la llave,
o llave dañada
- cambiar montura
Limpiar (ver página 37)
Repuestos (ver página 44)
Diagrama de circulación (ver página 32)
 Salida surtidor de ducha
 Salida para otros consumidores (caudal libre)
Dimensiones (ver página 31)
Manejo (ver página 43)
Mantenimiento (ver página 39)
• El termostato está equipado con válvula, la cual evita el retorno del
agua a la tubería. Las válvulas anti-retorno tienen que ser controla-
das regularmente según la norma DIN EN 1717, en acuerdo con
las regulaciones nacionales o regionales (una vez al año, por lo
menos).
• Para garantizar el funcionamiento duradero del termostato, el
mando del mismo debería girarse de vez en cuando del extremo frío
al extremo caliente.
Ajuste (ver página 37)
Después del montaje deberá comprobarse la temperatura del agua del
termostato, en la salida del caño. Una corrección se efectuará siempre
y cuando la temperatura del agua tomada a la salida del caño, no
corresponda con la indicada en el volante del termostato.
Safety Function (ver página 38)
Gracias al tope de temperatura se puede graduar la temperatura
máxima por ejemplo max. 42º C.
No utilizar silicona que contiene ácido acético!

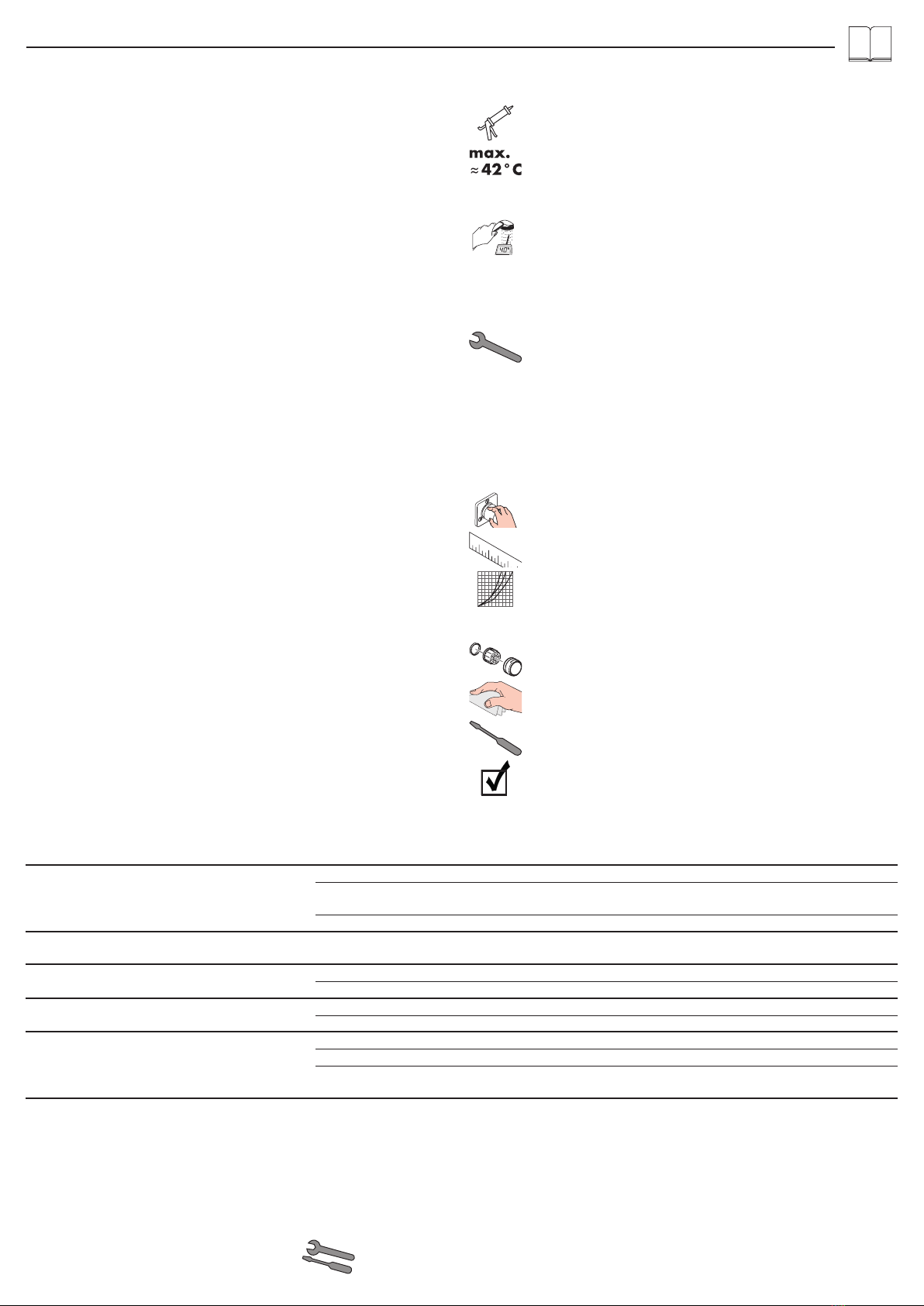

Descripción de símbolos
Indicaciones de seguridad
Durante el montaje deben utilizarse guantes para evitar heridas por aplasta-
miento o corte.
El producto solo debe ser utilizado para fines de baño, higiene y limpieza
corporal.
Niños, así como adultos con limitaciones corporales, mentales y/o sensoriales
no deben utilizar el sistema de duchas sin vigilancia. Personas que se encuen-
tran bajo el efecto de alcohol o drogas, no deben utilizar el sistema de duchas.
Grandes diferencias de presión en servicio entre agua fría y agua caliente
deben equilibrarse.
Indicaciones para el montaje
• Antes del montaje se debe examinarse el producto contra daños de transpor-
te. Después de la instalación no se reconoce ningún daño de transporte o de
superficie.
• Los conductos y la grifería deben montarse, lavarse y comprobarse según las
normas vigentes.
• Es obligatorio el cumplimiento de las directrices de instalación vigentes en el país
respectivo.
• Durante el montaje del producto, mediante personal especializado, se debe ase-
gurar de que la superficie de sujeción en todo el área de la fijación sea plana
(sin fugas o azulejos que sobresalgan), que la estructura del muro sea adecuada
para el montaje del producto y que no presente puntos débiles.
• ¡El producto no ha sido diseñado para uso en conexión con un baño de vapor!
Termostato en uso con calentadores instantáneos
• La teleducha debe funcionar sin reductor de caudal.
Datos técnicos
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Racores excéntricos: 150 mm
Racores excéntricos G 1/2: a la derecha frio - a la izquierda caliente
Desinfección térmica: max. 70°C / 4 min
• Seguro contra el retorno
• El producto ha sido concebido exclusivamente para agua potable.
Español
Despiece (ver página 43)
Marca de verificación (ver página 44)

7
Montage (zie blz. 33)
Storing Oorzaak Oplossing
Weinig water - Druk te laag - Druk controleren
- Vuilzeef van thermo-element verstopt - Vuilvangzeefjes en zeefjes van regeleenheid reinigen
- Zeefdichting handdouche verstopt - Zeefdichting handdouche reinigen
Kruisstroom, warm water stroomt in gesloten toestand
in koud water leiding of omgekeerd
- Terugslagkleppen vervuild of defect - Terugslagkleppen reinigen dan wel uitwisselen
Uitstroomtemperatuur komt niet met ingestelde tempera-
tuur overeen
- Thermostaat niet ingesteld - Thermostaat instellen
- Temperatuur van warm water te laag - Warmwater toevoer verhogen min. 42ºC naar 65ºC
Temperatuur niet regelbaar - regeleenheid verkalkt - regeleenheid uitwisselen
- Warm- en koudwateraansluitingen werden verwisseld. - Aansluitingen veranderen
Doorstroomtoestel schakelt tijdens gebruik van thermo-
staat niet in
- Vuilzeef verstopt - Vuilvangzeef reinigen / uitwisselen
- Terugslagklep zit vast - Terugslagklep uitwisselen
- Begrenzer van handdouche niet verwijderd - Begrenzer uit handdouche verwijderen
Douche/uitloop lekt - Vuil of verkalking op de zitting, bovendeel bescha-
digd
- Bovendeel uitwisselen
Reinigen (zie blz. 37)
Service onderdelen (zie blz. 44)
Doorstroomdiagram (zie blz. 32)
 Uitlaat douche
 Uitgang voor extra verbruikers (vrije doorstroom)
Maten (zie blz. 31)
Bediening (zie blz. 43)
Onderhoud (zie blz. 39)
• De thermostaat is voorzien van terugslagkleppen. Keerkleppen
moeten volgens DIN EN 1717 regelmatig en volgens plaatselijk gel-
dende eisen op het funktioneren gecontroleerd worden. (Tenminste
een keer per jaar)
• Om het soepel lopen van de regeleenheid te garanderen moet
de thermostaat van tijd tot tijd op heel koud en heel warm worden
ingesteld.
Instellen (zie blz. 37)
Na montage dient de uitstroomtemperatuur van de thermostaat gecon-
troleerd te worden. Een correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de thermostaat ingestelde
temperatuur.
Safety Function (zie blz. 38)
Dankzijd de Safety Function kan de gewenste maximale temperatuur
van bijv. max. 42º C van te voren worden ingesteld.
Gebruik geen zuurhoudende silicone!
Symboolbeschrijving
Veiligheidsinstructies
Bij de montage moeten ter voorkoming van knel- en snijwonden handschoenen
worden gedragen.
Het product mag alleen voor het wassen, hygiënische doeleinden en voor de
lichaamreiniging worden gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke en/of sensorische be-
perkingen mogen het douchesysteem niet zonder toezicht gebruiken. Personen
onder invloed van alcohol of drugs mogen het douchesysteem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwatertoevoer dienen vermeden
te worden.
Montage-instructies
• Vóór de montage moet het product gecontroleerd worden op transportschade.
Na de inbouw wordt geen transport- of oppervlakteschade meer aanvaard.
• De leidingen en armaturen moeten gemonteerd, gespoeld en gecontroleerd
worden volgens de geldige normen.
• De in de overeenkomstige landen geldende installatierichtlijnen moeten nage-
leefd worden.
• Bij de montage van het product door gekwalificeerd vakpersoneel moet erop
gelet worden dat het montagevlak in het volledige bereik van de bevestiging vlak
is (geen uitstekende voegen of verspringende tegels), dat de wand geschikt is
voor de montage van het product en geen zwakke plaatsen vertoont.
• Het product is niet voorzien voor gebruik in combinatie met een stoombad!
Thermostaat en combinatie met een geiser
• Indien er een handdouche aangesloten wordt, dan dient de eventueel aanwe-
zige doorstroombegrenzer eveneens verwijderd te worden.
Technische gegevens
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Aansluitmaten: 150 mm
Aansluitingen G 1/2: koud rechts - warm links
Thermische desinfectie: max. 70°C / 4 min
• Beveiligd tegen terugstromen
• Het product is uitsluitend ontworpen voor drinkwater!
Nederlands
Demontage (zie blz. 43)
Keurmerk (zie blz. 44)

8 Montering (se s. 33)
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset - Rengør smudsfangsi foran termsotaten og på termo-
statelementet
- Sien mellem bruser og slange er snavset - Rengør sien mellem bruser og slange
Kryds-flow, varmt vand i koldtvandsledningen og
omvendt
- Kontraventilen er snavset eller utæt. - Rengør kontraventilen eller udskift den evt.
Udløbstemperaturen stemmer ikke overens med den
indstillede temperatur
- Termostaten er ikke justeret - Juster termostatenI
- For lav varmtvands-temperatur - Forhøj varmtvands-temperaturen fra 42ºC til 65ºC
Temperaturregulering ikke mulig - katuschen er tilkalket - Udskift katuschen
- Varmt- og koldvandstilslutningerne blev byttet om - tilslutninger ændres
Vandvarmeren går ikke i gang ved aktivering af
termostat
- Smudsfangsien er snavset - Rengør / udskift smudsfangsi
- Kontraventilen hænger - Udskift kontraventil
- Vandsparen i håndbruseren er ikke fjernet - Afmonter vandsparen i håndbruseren
Bruser/kartud drypper - Snavs eller kalk på pakningen, beskadiget afspær-
ringsventil
- Udskift afspærringsventilen
Rengøring (se s. 37)
Reservedele (se s. 44)
Gennemstrømningsdiagram (se s. 32)
 Afløb bruser
 Afgang for ekstra forbrugere (fri gennemstrømning)
Målene (se s. 31)
Brugsanvisning (se s. 43)
Service (se s. 39)
• Termostaten er forsynet med kontraventil . Ifølge DIN EN 1717 skal
gennmestrømningsbegrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang om året).
• For at sikre optimal funktion af termostaten, bør termostaten fra tid til
anden motioneres (stilles skiftevis helt varm og helt kold).
Forindstilling (se s. 37)
Efter monteringen skal termostatens udløbstemperatur kontrolleres.
Såfremt den målte vandtemperatur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet nødvendig.
Safety Function (se s. 38)
Takket være Safety varmtvands-begrænsningen kan maksimaltempera-
turen forudindstilles eksempel max. 42º C.
Der må ikke benyttes eddikesyreholdig silikone!
Symbolbeskrivelse
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og kropsrengøringsformål.
Børn som også voksne med fysiske, mentale og / eller sensoriske begrænsnin-
ger må ikke bruge brusersystemet uden opsyn. Personer som er under indfly-
delse af alkohol eller narkotika må ikke bruge brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for transportskader. Efter monteringen
godkendes transportskader eller skader på overfladen ikke længere.
• Ledningerne og armaturerne skal monteres, skylles og kontrolleres iht. de gæl-
dende standarder.
• Installationsbestemmelserne, der gælder i det enkelte land, skal overholdes.
• Ved montering af produktet igennem kvalificerede fagfolk skal der holdes øje
med, at fastgørelsesoverfladen er plan i alle områder hvor produktet monteres
(ingen fremragende fuger eller fliseforskydninger), at væggene er velegnet til
monteringen af produktet og ikke har svare områder.
• Dette produkt er ikke beregnet til anvendelse i forbindelse med et dampbad!
Termostat i forbindelse med gennemstrømningsvandvar-
mer
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis der findes en) fjernes.
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150 mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Dansk
Afmontere (se s. 43)
Godkendelse (se s. 44)

9
Montagem (ver página 33)
Falha Causa Solução
Água insuficiente - Pressão não adequada - Verificar a pressão da água
- Filtro do regulador sujo - Limpar o filtro nas ligações de água e no cartucho
termostático
- Filtro do vedante do chuveiro sujo - Limpar o filtro entre o chuveiro e o tubo flexível
Fluxos cruzados, água quente a ser forçada a entrar
no tubo da água fria, ou vice-versa, quando a mistura-
dora está fechada.
- Válvula anti-retorno suja ou com fugas - Limpar a válvula antiretorno, substitua se necessário
A temperatura da água não corresponde à temperatu-
ra seleccionada
- A misturadora termos tática não foi ajustada - Ajustar a misturadora termostática
- Temperatura da água quente muito baixa - Aumentar a temperatura da água quente para 42º C
a 65º C.
Não é possível regular a temperatura - Regulador da temperatura calcificado - Limpar regulador da temperatura
- As ligações da água quente e fria foram trocadas - Modificar ligações
Esquentador não funciona com a termostática - Filtro sujo - Limpar / trocar o filtro
- Válvula anti-retorno está presa - Trocar a válvula anti-retorno
- O limitador de caudal não foi retirado - Retirar o limitador de caudal
Duche/bica a pingar - Sujidade ou sedimentação no assento da válvula - Substituir unidade de corte
Limpeza (ver página 37)
Peças de substituição (ver página 44)
Fluxograma (ver página 32)
 Saída do chuveiro
 Saída para consumidor adicional (caudal livre)
Medidas (ver página 31)
Funcionamento (ver página 43)
Manutenção (ver página 39)
• A misturadora está equipada com válvulas anti-retorno. As válvulas
anti-retorno devem ser verificadas regularmente de acordo com a
DIN EN 1717 segundo os regulamentos nacionais ou regionais
(pelo menos uma vez por ano).
• Para garantir um funcionamento suave do elemento termostático
é necessário de vez em quando rodar totalmente o manípulo da
termostática da posição quente para a fria.
Afinação (ver página 37)
É necessária correcção se a temperatura medida no ponto de saída
diferir da temperatura marcada na escala.
Safety Function (ver página 38)
Graças à função de segurança pode-se regular a temperatura máxima
por exemplo max. 42ºC.
Não utilizar silicone que contenha ácido acético!
Descrição do símbolo
Avisos de segurança
Durante a montagem devem ser utilizadas luvas de protecção, de modo a
evitar ferimentos resultantes de entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene pessoal.
Crianças e adultos com deficiências motoras, mentais e/ou sensoriais não po-
dem utilizar o sistema de duche sem monitorização. Pessoas que estejam sob a
influência de álcool ou drogas não podem utilizar o sistema de duche.
Grandes diferenças entre as pressões das águas quente e fria devem ser
compensadas.
Avisos de montagem
• Antes da montagem deve-se controlar o produto relativamente a danos de
transporte. Após a montagem não são aceites quaisquer danos de transporte ou
de superfície.
• As tubagens e a torneira têm que ser montadas, enxaguadas e verificadas de
acordo com as normas em vigor.
• A prescrições de instalação válidas nos respetivos países devem ser respeitadas.
• Durante a montagem efectuada por técnicos qualificados deve ter-se em
atenção que a superfície de fixação seja plana em toda a sua extensão (sem
juntas ou ladrilhos salientes), que a estrutura da parede seja adequada para a
montagem do produto e que não apresente pontos fracos.
• O produto não foi concebido para utilização em combinação com um banho de
vapor!
Misturadora termostática em conjunto com esquentadores
instantâneos
• Se instalar um chuveiro de mão, remova o limitador de caudal do chuveiro.
Dados Técnicos
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Distância entre eixos: 150 mm
Ligações G 1/2: fria à direita - quente à esquerda
Desinfecção térmica: max. 70°C / 4 min
• Função anti-retorno e anti-vácuo
• Este produto foi única e exclusivamente concebido para água potável!
Português
Desmontar (ver página 43)
Marca de controlo (ver página 44)

10 Montaż (patrz strona 33)
Usterka Przyczyna Pomoc
Mała ilość wody - Zbyt niskie ciśnienie zasilające - Sprawdzić ciśnienie w instalacji
- Zabrudzone sitko przy wkładzie termostatycznym - Wyczyścić sitka przed termostatem i we wkładzie
termostatycznym
- Zabrudzona uszczelka z sitkiem w prysznicu - Oczyścić uszczelkę z sitkiem pomiędzy prysznicem
a wężem
Przepływ krzyżowy, woda ciepła przy zamkniętej
armaturze wpływa do przewodu wody zimnej lub
odwrotnie
- Zabrudzone / uszkodzone zabezpieczenie przed
przepływem zwrotnym
- Wyczyścić wzgl. wymienić zabezpieczenie przed
przepływem zwrotnym
Temperatura wody nie zgadza się z ustawioną warto-
ścią
- Termostat nie został wyregulowany - Przeprowadzić regulację termostatu
- Za niska temperatura ciepłej wody - Podwyższyć temperaturę wody ciepłej na 42ºC do
65ºC
Brak możliwości regulacji temperatury - Wkład termostatyczny zakamieniony - Wymienić wkład termostatyczny
- Przyłącza ciepłej i zimnej wody zostały zamienione - Zmienić przyłącza
Po otwarciu armatury nie załącza się podgrzewacz
przepływowy
- Zabrudzone sitka - Oczyścić / wymienić sitko
- Zablokowane zabezpieczenie przed przepływem
zwrotnym
- Wymienić zabezpieczenie przed przepływem zwrot-
nym
- Dławik przepływu nie został usunięty z prysznica
ręcznego
- Usunąć dławik z prysznica ręcznego
Wyciekająca woda z główki prysznicowej lub wylewki - Brud lub osady na gnieździe uszczelniającym, uszko-
dzenie górnego elementu zamykającego
- Wymienić górny element zamykający
Czyszczenie (patrz strona 37)
Części serwisowe (patrz strona 44)
Schemat przepływu (patrz strona 32)
 Odpływ prysznica
 Wylot dla dodatkowego użytkownika (swobodny przepływ)
Wymiary (patrz strona 31)
Obsługa (patrz strona 43)
Konserwacja (patrz strona 39)
• Termostat wyposażony został w zabezpieczenia przed przepływem
zwrotnym. Zgodnie z normą DIN EN 1717, krajowymi i miejscowymi
przepisami, działanie zabezpieczeń przed przepływem zwrotnym
musi być kontrolowane (przynajmniej raz w roku).
• Aby zachować łatwość obsługi termostatu, od czasu do czasu nale-
ży go przekręcić na całkiem zimną i na całkiem ciepłą wodę.
Ustawianie (patrz strona 37)
Po ukończeniu montażu należy sprawdzić temperaturę ciepłej wody na
wylocie z termostatu. Korekta będzie konieczna wtedy, gdy zmierzo-
na temperatura na wylocie różni się od temperatury nastawionej na
termostacie.
Safety Function (patrz strona 38)
Dzięki funkcji zabezpieczającej można przestawić żądaną maksymal-
ną temperaturę np. na maks. 42ºC.
Nie stosować silikonów zawierających kwas octowy!
Opis symbolu
Wskazówki bezpieczeństwa
Aby uniknąć zranień na skutek zgniecenia lub przecięcia, podczas montażu
należy nosić rękawice ochronne.
Produkt może być używany tylko do kąpieli, higieny i czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicznymi i/lub sensorycznymi
ograniczeniami nie mogą korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej wody muszą zostać
wyrównane.
Wskazówki montażowe
• Przed montażem należy skontrolować produkt pod kątem szkód transportowych.
Po montażu nie widać żadnych szkód transportowych ani szkód na powierzchni.
• Przewody i armatura muszą być montowane, płukane i kontrolowane według
obowiązujących norm.
• Należy przestrzegać wytycznych instalacyjnych obowiązujących w danym
kraju.
• Montaż produktu musi być wykonany przez wykwalifikowanego fachowca. Po-
wierzchnia w miejscu montażu musi być równa (bez uskoków wzgl. wzajemnie
przesuniętych płytek). Ściana w miejscu montażu musi być stabilna. Dołożone w
komplecie śruby i kołki rozporowe są przeznaczone do betonu.
• Produkt nie jest przewidziany do zastosowania w łaźni parowej!
Termostat w połączeniu z przepływowym podgrzewa-
czem wody
• Podczas montażu główki prysznicowej należy ewentualnie usunąć istniejący
dławik przepływu.
Dane techniczne
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Wymiary przyłącza: 150 mm
Przyłącza G 1/2: Zimna z prawej - Ciepła z lewej
Dezynfekcja termiczna: maks. 70°C / 4 min
• Zabezpieczony przed przepływem zwrotnym
• Produkt przeznaczony wyłącznie do wody pitnej!
Polski
Demontaż (patrz strona 43)
Znak jakości (patrz strona 44)

11
Montáž (viz strana 33)
Porucha Příčina Odstranění
Málo vody - Nízký tlak v přívodu. - Zkontrolovat tlak v potrubí
- Zanesený lapač nečistot v regulační jednotce - Vyčistit lapače nečistot před termostatem a na regu-
lační jednotce
- Sítko v těsnění u sprchy zanesené - Vyčistit sítko v těsnění mezi sprchou a hadicí
Křížení toků, teplá voda se při zavřené armatuře tlačí
do přívodu studené vody nebo naopak
- Znečištěný nebo netěsný zpětný ventil - Zpětný ventil vyčistit, případně vyměnit
Teplota u výtoku nesouhlasí s nastavenou teplotou - Teplota u výtoku nesouhlasí s nastavenou teplotou - Nastavit termostat
- Nízká teplota teplé vody - Teplotu horké vody zvýšit na 42ºC až 65ºC
Nelze regulovat teplotu - regulační jednotka zanesena vodním kamenem - vyměnit regulační jednotku
- Došlo k záměně přípojek teplé a studené vody - Změnit napojení
průtokový ohřívač v provozu s termostatem nezapne - Sítko na zachycování nečistot je zanesené - vyčistit / vyměnitn lapač nečistot
- Zpětný ventil je zablokován - Vyměnit zpětný ventil
- Není odstraněn kroužek ze sprchy - Odstranit kroužek ze sprchy
sprcha nebo výtok odkapává - Nečistoty nebo usazeniny na těsnicím sedle - vyměnit horní uzavírací prvek
Čištění (viz strana 37)
Servisní díly (viz strana 44)
Diagram průtoku (viz strana 32)
 Odtok sprchy
 Odpad pro další spotřebič (volný průtok)
Rozmìry (viz strana 31)
Ovládání (viz strana 43)
Údržba (viz strana 39)
• Termostat je vybaven omezovačem zpětného toku. U zpětných
ventilů se musí podle DIN EN 1717 v souladu s národními nebo regi-
onálními předpisy testovat jejich funkčnost (alespoň jednou ročně).
• Aby byl zajištěn lehký chod regulační jednotky, měl by se termostat
čas od času nastavit na úplně horkou a úplně studenou vodu.
Nastavení (viz strana 37)
Po ukončení montáže se musí zkontrolovat teplota vody vytékající z
termostatu. Pokud se teplota změřená v místě odběru liší od teploty
nastavené na termostatu, je nutné provést korekci.
Safety Function (viz strana 38)
Díky Safety Function je možné předem nastavit nejvyšší požadovanou
teplotu, např. max. 42ºC.
Nepoužívat silikon s obsahem kyseliny octové!
Popis symbolů
Bezpečnostní pokyny
Pro zabránění řezným zraněním a pohmožděninám je nutné při montáži nosit
rukavice.
Produkt smí být používán pouze ke koupání a za účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a / nebo smyslovým postižením
nesmí produkt používat bez dozoru. Osoby pod vlivem alkoholu nebo drog
nesmí produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji studené a teplé vody.
Pokyny k montáži
• Před montáží je třeba produkt zkontrolovat, zda nebyl při transportu poškozen.
Po zabudování nebudou uznány žádné škody způsobené transportem nebo
poškození povrchu.
• Vedení a armatura musí být namontovány, propláchnuty a otestovány podle
platných norem.
• Je třeba dodržovat montážní pravidla platné v dané zemi.
• Při montáži produktu kvalifikovanou osobou je třeba dbát na to, aby byla
upevňovací plocha v celé oblasti upevnění rovná (žádné vyčnívající spáry nebo
zapuštění obkladů), aby struktura stěny byla vhodná pro montáž produktu a ne-
měla žádná slabá místa.
• Výrobek není určen k použití ve spojení s parní lázní!
Termostat v kombinaci s prlůtokovými ohřívači
• Má-li být připojena ruční sprcha, pak z ní musí být vymontována případně zabu-
dován škrticí ventil.
Technické údaje
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Rozteč připojení: 150 mm
Přípoje G 1/2: studená vpravo - teplá vlevo
Tepelná desinfekce: max. 70°C / 4 min
• Vlastní jištění proti zpětnému nasátí.
• Výrobky Hansgrohe jsou vhodné pro přímý kontakt s pitnou vodou.
Česky
Demontáž (viz strana 43)
Zkušební značka (viz strana 44)

12 Montáž (viď strana 33)
Porucha Príčina Pomoc
Málo vody - Nízky tlak v prívode. - Skontrolovať tlak v potrubí
- Zanesený lapač nečistôt v regulačnej jednotke - Vyčistiť filter pred termostatom a na regulačnej jed-
notke
- Sitko v tesnení sprchy je znečistené - Vyčistiť sitko tesnení medzi sprchou a hadicou
Kríženie tokov, teplá voda sa pri uzavretej armatúre
tlačí do prívodu studenej alebo naopak
- Znečistený alebo netesný spätný ventil - Spätný ventil vyčistiť, prípadne vymeniť
Teplota na výtoku nesúhlasí s nastavenou teplotou - Nebol nastavený termostat - Nastaviť termostat
- Nízka teplota teplej vody - Teplotu teplej vody zvýšiť na 42ºC až 65ºC
Nie je možné regulovať teplotu - Regulačná jednotka zanesená vodným kameňom - Vymeniť regulačnú jednotku
- Prípojky teplej a studenej vody boli zamenené - Zmeniť napojenia
Prietokový ohrievač sa počas prevádzky termostatu
nezapína
- Sitko v tesnení sprchy je znečistené - Vyčistiť alebo vymeniť filter
- Obmedzovač spätného nasatia je zablokovaný - Vymeniť obmedzovač spätného nasatia
- Nie je odstránený krúžok zo sprchy - Odstrániť krúžok zo sprchy
Sprcha alebo odtok kvapká - Nečistoty alebo usadeniny na tesniacom sedle - Vymeniť uzatváraciu hornú časť
Čistenie (viď strana 37)
Servisné diely (viď strana 44)
Diagram prietoku (viď strana 32)
 Odtok sprchy
 Odtok pre dodatočné spotrebiče (volný prietok)
Rozmery (viď strana 31)
Obsluha (viď strana 43)
Údržba (viď strana 39)
• Batéria je vybavená spätným uzáverom. Pri spätných ventiloch sa
musí podľa DIN EN 1717 v súlade s národnými alebo regionálnymi
predpismi testovať ich funkčnosť (aspoň raz ročne).
• Aby bol zaistený ľahký chod regulačnej jednotky, mal by sa
termostat z času čas nastaviť na maximálne horúcu a maximálne
studenú vodu.
Nastavenie (viď strana 37)
Po ukončení montáže sa musí skontrolovať teplota vody vytekajúcej z
termostatu. Pokiaľ sa teplota nameraná na mieste odberu líši od teploty
nastavenej na termostate, je nutné vykonať korekciu.
Safety Function (viď strana 38)
Vďaka Safety Function je možné vopred nastaviť najvyššiu požadova-
nú teplotu, napr. max. 42ºC.
Nepoužívať silikón s obsahom kyseliny octovej!
Popis symbolov
Bezpečnostné pokyny
Pri montáži musíte nosiť rukavice, aby ste predišli pomliaždeninám a rezným
poraneniam.
Produkt sa smie používať len na kúpanie a telesnú hygienu.
Produkt nesmú bez dozoru používať deti, ako aj dospelé osoby s telesným,
duševným a/alebo zmyslovým postihnutím. Produkt nesmú používať ani osoby,
ktoré sú pod vplyvom alkoholu alebo drog.
Veľké rozdiely v tlaku medzi prípojkami studenej a teplej vody musia byť
vyrovnané.
Pokyny pre montáž
• Pred montážou musíte produkt skontrolovať, či nebol počas transportu poškode-
ný. Po zabudovaní nebudú uznané žiadne škody spôsobené transportom alebo
poškodenia povrchu.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• Je potrebné dodržiavať smernice o inštalácii, ktoré sú práve teraz platné v
krajinách.
• Pri montáži produktu kvalifikovanou osobou treba dávať pozor na to, aby bola
upevňovacia plocha v celej oblasti upevnenia rovná (žiadne vyčnievajúce me-
dzery alebo zapustenia obkladov), aby štruktúra steny bola vhodná pre montáž
produktu a nemá žiadne slabé miesta.
• Výrobok nie je vhodný na použitie v spojení s parným kúpeľom!
Termostatická batéria v spojení s prietokovými ohrievačmi
• Ak sa pripojí ručná sprcha, musí sa z nej demontovať tlmiaci ventil.
Technické údaje
Prevádzkový tlak: max. 1 MPa
Doporučený prevádzkový tlak: 0,1 - 0,5 MPa
Skúšobný tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota teplej vody: max. 70°C
Doporučená teplota teplej vody: 65°C
Pripájacie rozmery: 150 mm
Prípoje G 1/2: studená vpravo - teplá vľavo
Termická dezinfekcia: max. 70°C / 4 min
• Vlastná poistka proti spätnému nasatiu.
• Výrobok je koncipovaný výhradne pre pitnú vodu!
Slovensky
Demontáž (viď strana 43)
Osvedčenie o skúške (viď strana 44)

13
安装 (参见第页33)
问题 原因 补救
龙头出水量小 -水压不足 -检查总水压
-调压器过滤网脏污 -清洁龙头前面和恒温阀芯的过滤网。
-花洒滤网有垃圾堵塞 -清洗花洒和软管间的过滤网
串水，在龙头关闭的状态下，热水被强迫流入冷
水管路，或者相反。
-单向阀有垃圾堵塞或漏水 -清洗单向阀，如有必要则更换新的
龙头出水温度和温度设定的不符 -恒温阀芯未被调节 -调节恒温器
-热水温度过低 -将热水温度从42ºC升高到65ºC
水温无法调节 -恒温阀芯表面结垢 -更换-恒温阀芯
-热水和冷水连接头已调换 -改变接口
使用恒温龙头后，燃气热水器不工作 -过滤网有垃圾堵塞 -清洁过滤网/更换过滤网
-单向阀装反 -正确安装单向阀
-手持花洒的流量限制器没有去除 -去除流量限制器
花洒或龙头出水嘴滴水 -在阀体上有灰尘或水垢，阀芯损坏 -更换关闭部件
清洗 (参见第页37)
备用零件 (参见第页44)
流量示意图 (参见第页32)
淋浴出水
额外的出水口(时的流速)
大小 (参见第页31)
操作 (参见第页43)
保养 (参见第页39)
• 此恒温龙头带有单向阀。单向阀必须在符合国家或当地的法
律的情况下按照DINEN1717定期检查（至少一年一次）。
• 为了保证恒温器的稳定运转，请务必定期从最热到最冷转动
调温器。
调节 (参见第页37)
安装完成后必须检查调温器的出水温度。如在取水处测量所得
的温度与调温器上设定的温度有偏差，那么必须进行调整。
安全功能 (参见第页38)
恒温阀芯的安全功能可以预先设定所希望的最高出水温度，例
如最高温度为42℃
请勿使用含有乙酸的硅胶！
符号说明
安全技巧
装配时为避免挤压和切割受伤，必须戴上手套。
本产品只允许作为洗浴、卫生和洁身之用。
不得让儿童和肢体、精神和/或意识有障碍的成人在不受监管的情况下
使用淋浴系统。受酒精或毒品影响的人员不得使用淋浴系统。
冷热水管间过大的压力差必须予以平衡。
安装提示
• 安装前必须检查产品是否受到运输损害。安装后将不认可运输损害或表
面损伤。
• 管道和阀门必须根据通用标准进行安装、冲洗和检查。
• 请遵守当地国家现行的安装规定。
• 由有资格的专业人员进行产品安装时请注意：在所有加固区域中，加固
表面是否平整（无突出的接缝或瓷砖），墙体结构是否适合产品安装且
未显露出任何缺点。
• 本产品并非设计来与蒸气浴连接使用！
恒温龙头 连接连续流热水器
• 如果要连接手持花洒，必须去掉它的水流控制器。
技术参数
工作压强： 最大1MPa
推荐工作压强： 0,1-0,5MPa
测试压强： 1,6MPa
(1MPa=10bar=147PSI)
热水温度： 最大70°C
推荐热水温度： 65°C
中心距离： 150mm
连接管线G1/2: 左热右冷
热力消毒: 最大70°C/4分钟
• 自动防止回流
• 该产品专为饮用水设计！
中文
拆卸 (参见第页43)
检验标记 (参见第页44)

14 Монтаж (см. стр. 33)
Неисправность Причина Устранение неисправности
недостаточный давление (если устан напор воды) - Проблемы водоснабжения - Проверить овлен насос проверить работу насоса
- Фильтр термоэлемента загрязнен - Очистите грязеулавливающие сита перед термоста-
том и на регуляторе
- Фильтр душа загрязнен - Очистить фильтр
Подмес воды, в закрытом положене горячая вода
стремится в подводку холодной воды или наоборот
- Клапан обратного тока воды загрязнен или неис-
правен
- Очистить кланан или заменить при необходимости
Температура смешанной воды не соответствует
шкале
- Термостат не настроен - Настроить термостат
- Температура горячей воды слишком низкая - Поднять температуру горячей воды с 42 град.С до
65 град.С
Регулировка температура не производится - Регулятор засорен накипью - Замените регулятор
- Подключения горячей и холодной воды перепута-
ны местами.
- Замените разъемы
Проточный нагреватель не включается в режиме
работы термостата
- Грязеулавливающие сита загрязнены - Очистите / замените грязеулавливающее сито
- Клапан обратного тока заедает - Замените клапаны обратного течения
- Дроссель не удален из ручного душа - Извлеките дроссель из ручного душа
Из душа или выхода капает вода - Загрязнения или отложения на уплотнительном
кольце, верхняя часть запора повреждена
- Замените верхнюю часть отключающего устрой-
ства
Очистка (см. стр. 37)
Κомплеκт (см. стр. 44)
Схема потока (см. стр. 32)
 Отвод душа
 Выход для дополнительного потребителя (cвободное истечение)
Размеры (см. стр. 31)
Эксплуатация (см. стр. 43)
Техническое обслуживание (см. стр. 39)
• Термостат оснащен клапанами обратного течения. Защита об-
ратного тока должна регулярно проверяться (минимум один раз в
год) по стандарту DIN EN 1717 или в соответствии с националь-
ными или региональными нормативами
• Для гарантии плавного изменения температуры и долгого
срока службы необходимо периодически поворачивать ручку
регулировки температуры из положение максимально горячая в
положение максимально холодная вода.
Подгонка (см. стр. 37)
После монтажа следует проверить температуру на выходе из тер-
мостата. Скорректируйте температуру воды, если она отличается
от установленной на термостате.
Safety Function (см. стр. 38)
С помощью функции Safety Function может быть задана максималь-
ная температура воды, например 42º C.
Не применяйте силикон, содержащий уксусную кислоту.
Описание символов
Указания по технике безопасности
Во время монтажа следует надеть перчатки во избежание прищемления и
порезов.
Изделие разрешается использовать только в гигиенических целях: для при-
нятия ванны и личной гигиены.
Дети, а также взрослые с физическими, умственными и/или сенсорными
недостатками должны пользоваться изделием только под присмотром. Запре-
щается пользоваться изделием в состоянии алкогольного или наркотического
опьянения.
донного клапа. Перед установкой смесителя необходимо регулировочными
кранами выровнять авление холодной и горячей воды при помощи вентмлей
регулирующих подачу воды в квартиру.
Указания по монтажу
• Перед монтажом следует проверить изделие на предмет повреждений при
перевозке. После монтажа претензии о возмещении ущерба за поврежде-
ния при перевозке или повреждения поверхностей не принимаются.
• Трубы и арматура должны быть установлены, промыты и проверены в соот-
ветствии с действующими нормами.
• Необходимо соблюдать требования по монтажу, действующие в соответству-
ющих странах.
• Во время монтажа изделия квалифицированным персоналом поверхность
крепления должна быть ровной по всей области крепления (не допускайте
выступающих стыков или перекоса облицовочной плитки); для монтажа из-
делия следует использовать подходящую стену достаточной прочности.
• Изделие не предназначено для использования в паровой бане!
Термостат с проточными нагревателями
• При подключении ручного душа, из него необходимо удалить возможно
установленный в нем дроссель.
Технические данные
Рабочее давление: не более. 1 МПа
Рекомендуемое рабочее давление: 0,1 - 0,5 МПа
Давлении: 1,6 МПа
(1 МПа = 10 bar = 147 PSI)
Температура горячей воды: не более. 70°C
Рекомендуемая темп. гор. воды: 65°C
Размеры подключения: 150 мм
Подключение G 1/2: холодная справа - горячая слева
Термическая дезинфекция: не более. 70°C / 4 мин
• укомплектован клапаном обратного тока воды
• Изделие предназначено исключительно для питьевой воды!
Русский
Демонтаж (см. стр. 43)
Знак технического контроля (см. стр. 44)

15
Szerelés (lásd a oldalon 33)
Hiba Ok Megoldás
Kevés víz - a nyomás nem megfelelő - a vezetékek nyomását ellenőrizni kell
- a szabályozóegység szennyeződést felfogó szűrője
koszos
- A termosztát előtt és a szabályozó egységen lévő
szennyfogó szűrők megtisztítása
- A zuhany szűrőtömítése koszos - A zuhany és a cső közötti szűrőt ki kell tisztítani
Keresztfolyás, a melegvíz a csap zárt állapotában a
hidegvíz vezetékbe áramlik és fordítva
- a visszafolyásgátló piszkos vagy hibás - a visszafolyásgátlót tisztítani kell ill. ki kell cserélni
A kifolyóvíz hőmérséklete nem egyezik a termosztáton
beállított hőmérséklettel
- a termosztát nem lett beszabályozva - a termosztátot be kell szabályozni
- túl alacsony melegvíz hőmérséklet - a melegvíz hőmérsékletét 65 fokra kell felemelni
Nem lehetséges a hőmérséklet-szabályozás - szabályozó egység elvízkövesedett - szabályozó egység kicserélése
- A meleg- és hidegvíz csatlakozásokat elcserélték - Csatlakozókat megváltoztatni
Az átfolyós melegítő nem kapcsol be a termosztát-
üzemmódban
- A szennyfogó szűrő koszos. - Szennyfogó szűrő tisztítása / cseréje
- A visszafolyásgátló beragadt. - A visszafolyásgátló kicserélése javasolt.
- Nincs kiszerelve a zuhanyrózsából a vízmennyiség
szabályozó.
- El kell távolítani a vízmennyiség szabályozót.
A zuhany vagy a kifolyó csepeg - Piszok vagy lerakódások a tömítés alatt, sérült az
elzáró felső része
- Elzáró felső részét kicserélni
Tisztítás (lásd a oldalon 37)
Tartozékok (lásd a oldalon 44)
Átfolyási diagramm (lásd a oldalon 32)
 Zuhany lefolyója
 Kifolyó további felhasználó számára (szabad átfolyás)
Méretet (lásd a oldalon 31)
Használat (lásd a oldalon 43)
Karbantartás (lásd a oldalon 39)
• A termosztát visszafolyás-gátlóval van felszerelve. A
visszafolyásgátlók működése a DIN EN 1717 szabványnak megfele-
lően, a nemzeti vagy területi rendelkezésekkel összhangban, évente
egyszer ellenőrizendő!
• Ahhoz, hogy a szabályozóegység jól működjön, a termosztátot
időről időre teljesen melegre és teljesen hidegre kell állítani.
Beállítás (lásd a oldalon 37)
A sikeres felszerelést követően ellenőrizni kell a termosztát kifolyási
hőmérsékletét. Helyesbítés szükséges, ha a vízkivétel helyén mért
hőmérséklet eltér a termosztáton beállított hőmérséklettől.
Safety Function (Biztonsági funkció) (lásd a oldalon 38)
A biztonsági funkciónak köszönhetően a kívánt hőmérsékletet pl. 42
Celsius fokban maximálhatjuk.
Ne használjon ecetsavtartalmú szilikont!
Szimbólumok leírása
Biztonsági utasítások
A szerelésnél a zúzódások és vágási sérülések elkerülése érdekében kesztyűt
kell viselni.
A terméket csak fürdéshez, mosakodáshoz, és egészségügyi tisztálkodáshoz
szabad használni.
Gyermekek, valamint testileg, szellemileg fogyatékos és / vagy érzékelésben
korlátozott személyek nem használhatják felügyelet nélkül a terméket. Alkohol
és kábítószer befolyása alatt álló személyek nem használhatják a terméket.
A hidegvíz- és a melegvíz-csatlakozások közötti nagy nyomáskülönbséget kikell
egyenlíteni!
Szerelési utasítások
• A szerelés előtt ellenőrizni kell, hogy a terméknek nincs-e szállítási sérülése.
Beépítés után a szállítási- vagy felületi sérüléseket nem ismerik el.
• A vezetékeket és a csaptelepet az érvényes szabványoknak megfelelően kell
felszerelni, öblíteni és ellenőrizni
• Az egyes országokban érvényes installációs irányelveket be kell tartani.
• A termék képzett szakember általi felszerelése esetén ügyelni kell arra, hogy a
rögzítési felület teljesen sima legyen (ne legyen kiálló fuga vagy csempe), a fal
szerkezete a termék felszerelésére alkalmas legyen, és ne legyen gyenge pontja.
• A terméket nem gőzfürdővel együttes használatra tervezték!
Termosztát az átfolyós melegítőkkel kapcsolatban
• Ha kézi zuhanyt csatlakoztatunk, akkor ebből egy esetlegesen meglévő fojtást ki
kell szerelni.
Műszaki adatok
Üzemi nyomás: max. 1 MPa
Ajánlott üzemi nyomás: 0,1 - 0,5 MPa
Nyomáspróba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Forróvíz hőmérséklet: max. 70°C
Forróvíz javasolt hőmérséklete: 65°C
Csatlakozási méret: 150 mm
Csatlakozás G 1/2: hideg jobbra – meleg balra
Termikus fertőtlenítés: max. 70°C / 4 perc
• Visszafolyás gátlóval
• A terméket kizárólag ivóvízhez tervezték!
Magyar
Leszerelés (lásd a oldalon 43)
Vizsgajel (lásd a oldalon 44)

16 Asennus (katso sivu 33)
Häiriö Syy Toimenpide
Vähän vettä - Syöttöpaine ei ole riittävä - Tarkasta putkiston paine
- Lämpötilan säätöyksikön likasihti likaantunut - Puhdista termostaatin ja säätöyksikön likasihdit
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun välissä oleva sihtitii-
viste
Ristiinvirtaus, hanan ollessa kiinni lämmin vesi pääsee
virtaamaan kylmänveden putkeen tai päinvastoin.
- Suuntaisventtiili likaantunut / viallinen - Puhdista suuntaisventtiili, vaihda tarvittaessa
Veden ulostulolämpötila ei vastaa säädettyä lämpötilaa - Termostaattia ei ole säädetty - Säädä termostaatti
- Lämminveden lämpötila liian alhainen - Kohota lämminveden lämpötila arvoon välillä 42ºC
ja 65ºC
Lämpötilan säätö ei ole mahdollista - lämpötilan säätöyksikkö kalkkeutunut - Vaihda lämpötilan säätöyksikkö
- Lämmin- ja kuumavesiliitännät ovat vaihtuneet. - Muuta liitännät
Läpimenokuumennin ei kytkeydy päälle termostaatti-
käytössä
- Likasihdit likaantuneet - Puhdista / vaihda likasihti
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
- Käsisuihkussa olevaa kuristinta ei ole poistettu - Poista kuristin käsisuihkusta
Käsisuihkusta tai hanasta tippuu vettä - Likaa tai kerrostumia tiivisteistukassa, sulkuventtiilin
etuosa vahingoittunut
- Vaihda sulkuventtiilin etuosa
Puhdistus (katso sivu 37)
Varaosat (katso sivu 44)
Virtausdiagrammi (katso sivu 32)
 Suihkun lähtö
 Lähtö lisäkuluttajaa varten (vapaa läpivirtaus)
Mitat (katso sivu 31)
Käyttö (katso sivu 43)
Huolto (katso sivu 39)
• Termostaatti on varustettu vastaventtiileillä. Vastaventtiilien toiminta
on tarkastettava säännöllisesti paikallisten ja kansallisten määräysten
mukaisesti (DIN EN 1717, vähintään kerran vuodessa).
• Säätöyksikön kevytkäyttöisyyden takaamiseksi, säädä säätöyksikkö
ajoittain täysin kylmälle ja täysin kuumalle.
Säätö (katso sivu 37)
Asennuksen jälkeen termostaatin ulostulolämpötila on tarkastettava.
Säätö on tarpeen, jos käyttöpisteessä mitattu veden lämpötila eroaa
termostaattiin säädetystä lämpötilasta.
Safety Function (katso sivu 38)
Safety Function:ista johtuen haluttu maksimilämpötila voidaan esiaset-
taa, esimerkiksi maks. 42º C.
Älä käytä etikkahappopitoista silikonia!
Merkin kuvaus
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja viiltojen aiheuttamien
tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja puhdistustarkoituksiin.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti rajoittuneet aikuiset eivät saa
käyttää suihkujärjestelmää ilman valvontaa. Alkoholin tai huumeiden vaikutuk-
sessa olevat henkilöt eivät saa käyttää suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolliset kuljetusvahingot. Asennuk-
sen jälkeen kuljetus- ja pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja tarkastettava voimassa olevien
standardien mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä asennusohjeita.
• Pätevän ammattihenkilöstön asentaessa tuotetta on otettava huomioon, että
kiinnityspinnan on oltava koko kiinnitysalueelta tasainen (ei korkeita saumoja tai
laattojen yhtymäkohtia), seinän rakenne soveltuu tuotteen asennukseen eikä siinä
ole heikkoja kohtia.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä höyrykylvyn kanssa!
Termostaatti läpivirtauskuumenninta käytettäessä
• Jos käytössä on käsisuihku, on siinä mahdollisesti oleva virtauksenrajoitin poistet-
tava.
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150 mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan juomaveden kanssa!
Suomi
Irrotus (katso sivu 43)
Koestusmerkki (katso sivu 44)

17
Montering (se sidan 33)
Störning Orsak Åtgärd
För lite vatten - Vattentrycket är för lågt - Kontrollera ledningstryck
- Smutsfilter i styrenheten igensatt - Rengör smutsfiltren vid inloppen och på termosensorn
- Silfiltret i duschen smutsigt - Rengör silfiltret mellan slangen och termostaten
Korsflöde – varmt vatten pressas vid avstängd ermostat
in i kallvatten- inloppet, och vice versa
- Backventil är igensmutsad eller otät - Rengör backventil, byt ut om nödvändigt
Den faktiska vatten- temperaturen stämmer Inte överens
med den Inställda
- Termostaten ställdes inte in - Justera termostaten
- Varmvattentemperaturen är för låg - Höj varmvattentemperaturen til mellan 42ºC och
65ºC
Temperaturen kan ej ställas in - Termosensorn är igenkalkad - Byt termosensorn
- Varm- och kallvattenanslutningarna har förväxlats - Ändra anslutningar
Varmvattenberedare slår ej på vid användning av
termostaten
- Smutsfiltren är igensmutsade - Rengör / byt ut smutsfilter
- Backventil är defekt - Byt backventil
- Vattenbegränsare i handduschen har ej tagits bort - Ta bort vattenbegränsaren
Det droppar ur handdusch eller utloppspip till kar - Smuts eller avlagringar på packningen, överdelen på
avstäng- ningsventilen är skadad
- Byt ut avstängningsventil
Rengöring (se sidan 37)
Reservdelar (se sidan 44)
Flödesschema (se sidan 32)
 Avlopp dusch
 Avlopp för ytterligare förbrukare (fri genomströmning)
Måtten (se sidan 31)
Hantering (se sidan 43)
Skötsel (se sidan 39)
• Termostaten är utrustad med backventiler. Backventilers funktion
måste kontrolleras regelbundet enligt nationella eller regionala
bestämmelser i enlighet med DIN EN 1717 (minst en gång per år).
• För att garantera att termostaten ej kalkar igen, ska den regelbundet,
en gång per vecka, konditioneras. Det sker genom att man några
gånger snabbt slås om temperaturen från hett till kallt och tillbaka.
Justering (se sidan 37)
När monteringen är klar måste termostatens tömningstemperatur kon-
trolleras. En justering är nödvändig om den uppmätta temperaturen vid
tappningsstället avviker från den som är inställd på termostaten.
Safety Function (se sidan 38)
Med hjälp av Safety Function kan du ställa in den önskade maximal-
temperaturen till exempelvis 42ºC och så förhindra skållningsrisk för
barn.
Använd inte silikon som innehåller ättiksyra!
Symbolförklaring
Säkerhetsanvisningar
Handskar ska bäras under monteringsarbetet så att man kan undvika kläm- och
skärskadorgen werden.
Produkten får bara användas till kroppshygien med bad och dusch.
Barn samt vuxna med fysiska, psykiska eller sensoriska funktionshinder får inte
använda produkten ensamma. Personer som är påverkade av alkohol- eller
droger får inte använda produkten.
Stora tryckskillnader mellan anslutningarna för varmt och kallt vatten måste
utjämnas.
Monteringsanvisningar
• Det måste undersökas om produkten har transportskador innan den monteras.
Efter monteringen accepteras inga transport- eller ytskiktskador.
• Ledningarna och blandaren måste monteras, spolas igenom och kontrolleras
enligt de gällande normerna.
• De installationsriktlinjer som gäller i länderna ska följas.
• När kvalificerad fackpersonal monterar produkten är det viktigt att fästytan är
plan över hela fastsättningsområdet (inga fogar som sticker ut eller kakelförskjut-
ning) och att väggstrukturen är lämplig för en montering av produkten och inte
har några svaga punkter.
• Produkten är inte avsedd att användas tillsammans med ett ångbad!
Termostat användning med varmvattenberedare
• Om du ansluter en handdusch, öka då den vattenmängd som tillförs enligt ovan.
Tekniska data
Driftstryck: max. 1 MPa
Rek. driftstryck: 0,1 - 0,5 MPa
Tryck vid provtryckning: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmvattentemperatur: max. 70°C
Rek. varmvattentemp.: 65°C
Anslutningsmått: 150 mm
Anslutningar G 1/2: kallt höger – varmt vänster
Termisk desinfektion: max. 70°C / 4 min
• Självspärr mot återflöde
• Produkten är enbart avsedd för dricksvatten!
Svenska
Demontering (se sidan 43)
Testsigill (se sidan 44)

18 Montavimas (žr. psl. 33)
Gedimas Priežastis Priemonė
Per maža srovė - Slėgis nepakankamas - Patikrinti vamzdžių spaudimą
- Užsikimšęs temperatūros reguliatoriaus filtras - Išvalyti termostato ir temperatūros reguliatoriaus filtrus
- Dušo galvos filtras užsikimšęs - Išvalyti dušo galvos filtrą
Kryžminis tekėjimas, uždarius maišytuvą, karštas van-
duo papuola į šalto vandens vamzdį
- Atbulinis vožtuvas užsikimšęs / pažeistas - Išvalyti arba pakeisti atbulinį vožtuvą
Vandenio temperatūra nesutampa su nustatyta tempe-
ratūra
- Termostatas nesureguliuotas - Reguliuoti termostatą
- Per maža karšto vandens temperatūra - Karšto vandens temperatūrą pakelti nuo 42 ºC bis
65 ºC
Temperatūros reguliavimas neįmanomas - temperatūros reguliatorius apkalkėjęs - temperatūros reguliatorių pakeisti
- Sumaišytos karšto ir šalto vandens jungtys - Jungčių keitimas
Momentinis pašildytojas neįsijungia, veikiant termos-
tatui
- Užsikimšęs filtras - Išvalykite arba pakeiskite filtrą.
- Abulinis vožtuvas neveikia - Pakeisti atbulinį vožtuvą
- Neišimtas ribotuvas iš dušo galvutės - Išimti ribotuvą iš dušo galvutės
Laša iš čiaupo arba dušo galvos - Nešvarumai, kalkės ant guminių dalių arba pažeistas
uždarymo dalis
- Pakeisti ventilį
Valymas (žr. psl. 37)
Atsarginės dalys (žr. psl. 44)
Pralaidumo diagrama (žr. psl. 32)
 Dušo išleidimas
 Ištekėjimas papildomam imtuvui (laisvas vandens pralaidumas)
Išmatavimai (žr. psl. 31)
Eksploatacija (žr. psl. 43)
Techninis aptarnavimas (žr. psl. 39)
• Termostatas yra su grįžtamosios srovės sustabdymo vožtuvais. Atbu-
linio vožtuvo apsauga privalo būti tikrinama reguliariai (mažiausiai
kartą per metus) pagal DIN EN1717 arba pagal galiojančias
nacionalines arba regionines normas.
• Tam, kad būtų garantuotas tolygus temperatūros reguliavimas ir ilgas
naudojimasis, būtina periodiškai temperatūros rankenėlę pasukti į
karščiausios ir šalčiausios temperatūros padėtį.
Reguliavimas (žr. psl. 37)
Sumontavus, būtina patikrinti vandens, išeinančio iš termostato, tempe-
ratūrą. Pakoreguokite vandens temperatūrą, jei būtina.
Apsaugos funkcija (žr. psl. 38)
"Safety" funkcija karšto vandens temperatūra gali būti iš anksto ribota
iki, pvz., ne aukštesnės kaip 42º C.
Nenaudokite silikono, kurio sudėtyje yra acto rūgšties!
Simbolio aprašymas
Saugumo technikos nurodymai
Apsaugai nuo užspaudimo ir įsipjovimo montavimo metu mūvėkite pirštines.
Gaminys turi būti naudojamas tik maudymuisi, kūno higienai ir švarai palaikyti.
Gaminiu draudžiama naudotis vaikams, taip pat suaugusiems su fizine, dvasine
negale ir (arba) sensorikos sutrikimais. Gaminių taip pat draudžiama naudotis
asmenims, apsvaigusiems nuo alkoholio arba narkotikų.
Turi būti išlyginti šalto ir karšto slėgio nelygumai.
Montavimo instrukcija
• Prieš montuojant būtina patikrinti, ar gaminys nebuvo pažeistas transportavimo
metu. Sumontavus pretenzijos dėl transportavimo ir paviršiaus pažeidimų neprii-
mamos.
• Vamzdžiai ir sujungimai turi būti montuojami, plaunami ir tikrinami pagal galio-
jančias normas.
• Laikykitės atitinkamoje šalyje galiojančių direktyvų dėl įrengimo.
• Atlikdami montavimo darbus, kvalifikuoti darbuotojai turi atkreipti dėmesį, kad
pritvirtinimo plokštuma būtų lygi (be išsikišusių siūlių ar perkreiptų plytelių), sienų
konstrukcija tiktų gaminiui montuoti ir neturėtų jokių trūkumų.
• Gaminis netinkamas naudoti garo pirtyje!
Termostatas naudojimas su momentiniais šildikliais
• Jei rankų dušas su vandens ribotuvu, būtina jį pašalinti.
Techniniai duomenys
Darbinis slėgis: ne daugiau kaip 1 MPa
Rekomenduojamas slėgis: 0,1 - 0,5 MPa
Bandomasis slėgis: 1,6 MPa
(1 MPa = 10 barų = 147 PSI)
Karšto vandens temperatūra: ne daugiau kaip 70°C
Rekomenduojama karšto vandens temperatūra: 65°C
Atstumas tarp centrų: 150 mm
Prijungimas G 1/2: Šaltas vanduo dešinėje, karštas - kairėje
Terminis dezinfekavimas: ne daugiau kaip 70°C / 4 min
• Su atbuliniu vožtuvu
• Produktas skirtas tik geriamajam vandeniui!
Lietuviškai
Išmontavimas (žr. psl. 43)
Bandymo pažyma (žr. psl. 44)

19
Sastavljanje (pogledaj stranicu 33)
Greška Uzrok Otklanjanje
Nedovoljno vode - Prenizak pritisak vode - Ispitajte tlak u cijevima
- Očistite rešetkasti filter regulacijske jedinice - Očistite rešetkasti filter ispred termostata i na regula-
cijskoj jedinici
- Filter tuša je prljav - Očistite filter izmeðu tuša i crijeva
Križni tok vode, kod zatvorene armature vruća voda
ulazi u cijev s hladnom vodom i obrnuto
- Nepovratni ventil je prljav/neispravan - Očistite ili zamijenite nepovratni ventil
Temperatura na slavini ne podudara se s podešenom
temperaturom
- Termostat nije podešen - Podesite termostat
- Preniska temperatura tople vode - Povećajte tempereturu vruće vode na 42-65 ºC
Reguliranje temperature nije moguće - Regulacijska jedinica začepljena je kamencem - Zamijenite regulacijsku jedinicu
- Zamijenjeni su priključci tople i hladne vode - Mijenjanje priključaka
Protočni bojler ne radi bez obzira na rad termostata - Filtri su prljavi - Očistite/zamijenite filtar za skupljanje nečistoće
- Nepovratni ventil se nije vratio u početni položaj - Zamijenite nepovratni ventil
- Limiter protoka u ručnom tušu nije odstranjen - Odstranite limiter protoka
Tuš ili slavina kaplje - Prljavština ili naslage kamenca na ventilima, gornji dio
ventila za zatvaranje je oštećen
- Zamijenite gornji dio ventila za zatvaranje
Čišćenje (pogledaj stranicu 37)
Rezervni djelovi (pogledaj stranicu 44)
Dijagram protoka (pogledaj stranicu 32)
 Ogranak tuš
 Izlaz za dodatno trošilo (slobodan protok)
Mjere (pogledaj stranicu 31)
Upotreba (pogledaj stranicu 43)
Održavanje (pogledaj stranicu 39)
• Termostat je opremljen nepovratnim ventilom Ispravnost nepo-
vratnog ventila mora se redovito provjeravati prema standardu
DIN EN 1717 i u skladu sa važećim propisima (najmanje jednom
godišnje).
• Kako bi se olakšala prohodnost i produljio vijek trajanja regulacijske
jedinice, potrebno je s vremena na vrijeme podesiti termostat iz polo-
žaja maksimalno tople u položaj maksimalno hladne vode.
Regulacija (pogledaj stranicu 37)
Nakon instalacije treba ispitati izlaznu temperaturu termostata. Ko-
rekcija je neophodna, ako izmjerena temperatura na mjestu uzimanja
odstupa od temperature koja je namještena na termostatu.
Safety Funkcija (pogledaj stranicu 38)
Zahvaljujuću Safety funkciji može se podesiti željena maksimalna
temperatura, npr. i 42º C
Nemojte koristiti silikon koji sadrži octenu kiselinu!
Opis simbola
Sigurnosne upute
Prilikom montaže se radi sprječavanja prignječenja i posjekotina moraju nositi
rukavice.
Proizvod se smije primjenjivati samo za kupanje, tuširanje i osobnu higijenu.
Djeca, kao i tjelesno, mentalno i/ili senzorno hendikepirane odrasle osobe
ne smiju se koristiti proizvodom bez nadzora. Osobe koje su pod utjecajem
alkohola ili droga ne smiju se koristiti proizvodom.
Velika razlika u pritisku između vruće i hladne vode mora biti izbalansirana.
Upute za montažu
• Prije montaže mora se provjeriti je li proizvod oštećen prilikom transporta. Nakon
ugradnje se ne priznaju nikakve reklamacije koje se odnose na površinska i
transportna oštećenja.
• Cijevi i armatura moraju biti postavljeni, isprani i testirani prema važećim norma-
ma.
• Obvezno se moraju uvažiti propisi o instalacijama koji vrijede u dotičnoj zemlji.
• Kada proizvod montira kvalificirano stručno osoblje treba paziti da čitava površi-
na na koju se učvršćuje bude ravna (bez istaknutih fuga ili krivljenja pločica), da
je zidna konstrukcija primjerena montaži proizvoda te da nema slabih mjesta.
• Proizvod nije predviđen za primjenu u parnim kupaonicama!
Termostat sa protočnim bojlerima
• Ako želite priključiti ručni tuš, iz njega je potrebno izvaditi cijev koja smanjuje
protok ukoliko takva cijev postoji.
Tehnički podatci
Najveći dopušteni tlak: tlak 1 MPa
Preporučeni tlak: 0,1 - 0,5 MPa
Probni tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura vruće vode: tlak 70°C
Preporućena temperatura vruće vode: 65°C
Razmak od sredine: 150 mm
Spojevi G 1/2: hladna desno – topla lijevo
Termička dezinfekcija: tlak 70°C / 4 min
• Funkcije samo-čišćenja
• Proizvod je koncipiran isključivo za pitku vodu!
Hrvatski
rastavljanje (pogledaj stranicu 43)
Oznaka testiranja (pogledaj stranicu 44)

20 Montajı (bakınız sayfa 33)
arıza sebep yardım
Az su geliyor - Besleme basıncı yeterli değil - Hat basıncını kontrol edin
- Ayar ünitesinin filtresi kirlenmiş - Termostatın önündeki ve ayar ünitesindeki filtreleri
temizleyin
- Duşun süzgeci tıkanmış olabilir - El duşu ile hortum arasındaki hortumu yıkayın
Çapraz akış, batarya kapalıyken sıcak su soğuk su
hattına gönderiliyor ya da tam tersi
- Çek valf kirlenmiş / arızalı - Çek valfı temizleyin ya da değiştirin
Çıkış sıcaklığı ayarlanan sıcaklıkla aynı değil - Termostat ayarlanmadı - Termostatı ayarlayın
- Sıcak suyun derecesi çok düşük - Sıcak su sıcaklığını 42 ºC ila 65 ºC'ye yükseltin
Sıcaklık ayarı mümkün değil - ayar ünitesi kirlenmiş - ayar ünitesini değiştirin
- Sıcak ve soğuk su bağlantıları karıştırıldı - Bağlantıları değiştirin
Termostat modunda şofben devreye girmiyor - Filtre tıkanmış olabilir - Filtreyi temizleyin / değiştirin
- Çek valf çalışmıyor olabilir - Çek valfı değiştirin
- El duşunun içindeki akım limitleyici çıkartılmamış ola-
bilir
- Akım limitleyiciyi el duşundan çıkartın
Duş ya da çıkıştan su damlıyor - Conta yuvasında kir ya da tortu, kesme üst parçası
hasar görmüş
- Kesici üst parçasını değiştirin
Temizleme (bakınız sayfa 37)
Yedek Parçalar (bakınız sayfa 44)
Akış diyagramı (bakınız sayfa 32)
 Su püskürtücü çıkışı
 İlave tüketici için çıkış (serbest akış)
Ölçüleri (bakınız sayfa 31)
Kullanımı (bakınız sayfa 43)
Bakım (bakınız sayfa 39)
• Termostat, çek valflarla donatılmıştır. DIN EN 1717 ve ulusal stan-
dartlar doğrultusunda Çek valfler düzenli olarak kontrol edilmelidir. (
en az yılda bir kez)
• Ayar ünitesinin kolay hareket etmesini sağlamak için, termostat belirli
aralıklarla tamamen sıcak ve soğuk konuma getirilmelidir.
Ayarlama (bakınız sayfa 37)
Montaj tamamlandıktan sonra, termostatların çıkış sıcaklığı kontrol
edilmelidir. Alma noktasında ölçülen sıcaklık termostatta ayarlanan
sıcaklıktan farklıysa, bir düzeltme gereklidir.
Safety Function (bakınız sayfa 38)
Emniyet fonksiyonu sayesinde, istenen maksimum sıcaklık Örn; maks.
42º C önceden ayarlanabilir.
Asetik asit içeren silikon kullanmayın!
Simge açıklaması
Güvenlik uyarıları
Montaj esnasında ezilme ve kesilme gibi yaralanmaları önlemek için eldiven
kullanılmalıdır.
Ürün yalnızca banyo, hijyen ve beden temizliği amaçları doğrultusunda kulla-
nılabilir.
Bedensel, ruhsal ve/veya sensörik engelli çocuk ve yetişkinler gözetimsiz olarak
duş sistemini kullanmamalıdırlar. Alkol veya uyuşturucu etkisinde olanlar duş
sistemini kullanmamalıdır.
Sıcak ve soğuk su bağlantıları arasında büyük basınç farklılıkları varsa, bu
basınç farklılıklarının dengelenmesi gerekir.
Montaj açıklamaları
• Montaj işleminden önce ürün nakliye hasarları yönünden kontrol edilmelidir.
Montaj işleminden sonra nakliye veya yüzey hasarları için sorumluluk üstlenilme-
mektedir.
• Boruların ve armatürün montajı, yıkanması ve kontrolü geçerli normlara göre
yapılmalıdır.
• Ülkelerde geçerli kurulum yönetmeliklerine riayet edilmelidir.
• Ürünün yetkili uzman personel tarafından montajı yapılırken, sabitleme yüzeyinin
sabitleme planının tüm alanında bulunduğuna (derz veya fayans kayması olma-
malıdır), duvar yapısının ürünün montajı için uygun olduğuna ve zayıf noktaları
bulunmadığına dikkat edilmelidir.
• Ürün bir buhar banyosu ile bağlantılı olarak kullanım için öngörülmemiştir!
Termostat Şofbenlerle bağlantılı
• Bir el duşu bağlanırsa, bu parça mevcut olabilecek bir akım limitleyiciden sökül-
melidir.
Teknik bilgiler
İşletme basıncı: azami 1 MPa
Tavsiye edilen işletme basıncı: 0,1 - 0,5 MPa
Kontrol basıncı: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Sıcak su sıcaklığı: azami 70°C
Tavsiye edilen su ısısı: 65°C
Bağlantı ölçüleri: 150 mm
Bağlantılar G 1/2: soğuk sağ - sıcak sol
Termik dezenfeksiyon: azami 70°C / 4 dak
• Geri emme önleyici
• Ürün sadece şebeke suyu için tasarlanmıştır!
Türkçe
Sökme (bakınız sayfa 43)
Kontrol işareti (bakınız sayfa 44)
