Hans Grohe AXOR Montreux 16514 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Montreux
16513xx1
Montreux
16514xx1

2
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate 1.2 GPM
Hole size in mounting surface
spout 1⅜"
valves 1¼"
Max. depth of mounting surface 1⅝"
*Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to com-
plete the installation.
• This faucet requires ½" hot and cold supply
lines (not included).
• Keep this booklet and the receipt (or other
proof of date and place of purchase) for this
product in a safe place. The receipt is required
should it be necessary to request warranty
parts.
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale 1.2 GPM
Dimension du trou dans la surface de montage
bec 1⅜ po
robinets 1¼ po
Profondeur maximale de la surface 1⅝ po
de montage
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour
l’installation
• Pour de meilleurs résultats, Hansgrohe recom-
mande que ce produit soit installé par un plom-
bier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous de
disposer de tous les outils et du matériel néces-
saires pour l’installation.
• Ce robinet requiert des conduites
d’alimentation d’eau chaude et d’eau froide
de ½ po (non comprises).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit
sûr. Le reçu est requis si vous commandez des
pièces sous garantie.
English Français

3
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120º - 140º F*
agua caliente
Temperatura del agua caliente max. 176º F*
Caudal máximo 1.2 GPM
Tamaño del orificio en la superficie de montaje
caño 1⅜"
válvulas 1¼"
Profundidad máxima de la 1⅝"
superficie de montaje
*Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesa-
rios para completar la instalación.
• Este grifo requiere tuberías de suministro de
agua caliente y fría de ½" (no incluidas).
• Mantenga este folleto y el recibo (u otro com-
probante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requi-
ere en caso de ser necesario solicitar piezas
bajo garantía.
This unit meets or exceeds the
following:
• ASME A112.18.1
• CSA B125.1
• WaterSense certified
• Listed by IAPMO for use in the
US and Canada
Español
Tools Required / Outiles Utiles /
Herramientas Útiles
9 mm
16 mm

4

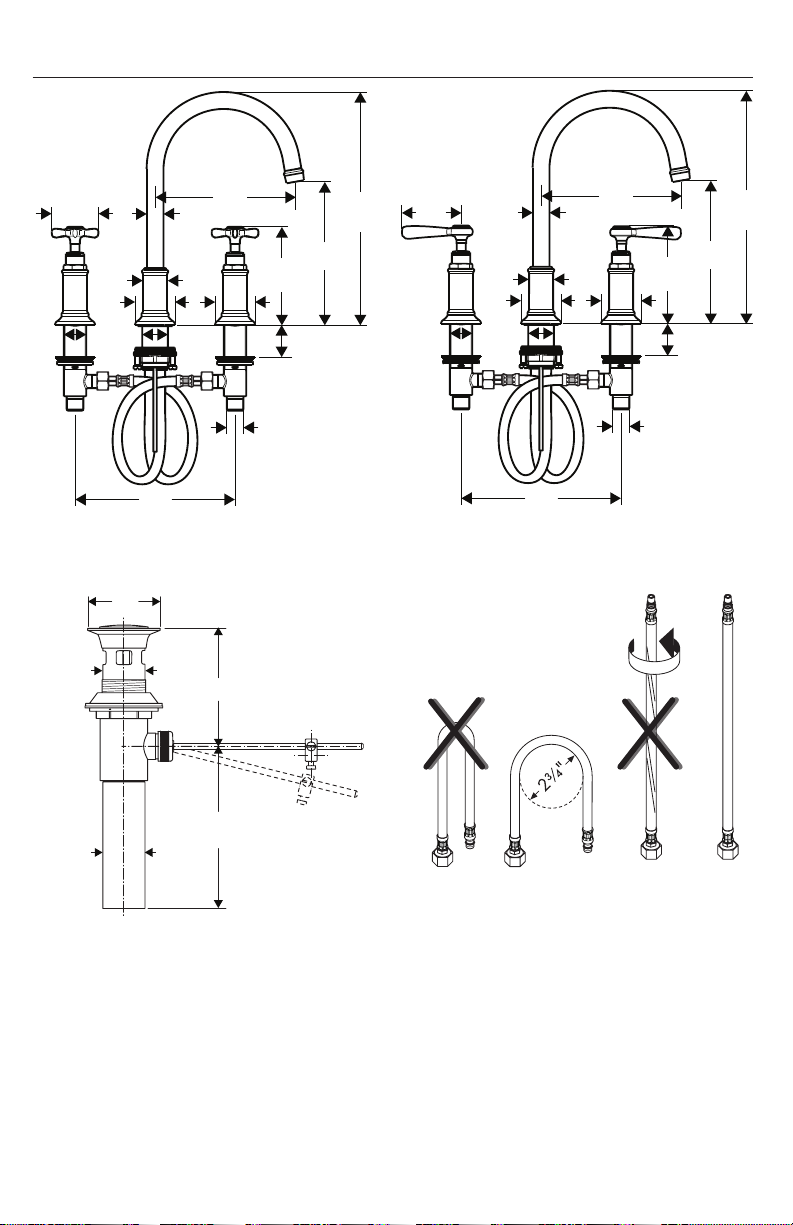

16513xx1 16514xx1
88509xx0
1¼"
O.D.
2¼"
3½"4⅝"
1¼"
2¼" ⅞"
1⅛"
2" 2"
4⅞"
7"
11 ½"
6⅞"
½"
8"
max 1⅝"
1⅛" 1¼"
⅞"
1⅛"
2" 2"
4⅞"
7"
11 ½"
6⅞"
½"
8"
max 1⅝"
1⅛" 1¼"
2⅞"

5
English Français Español

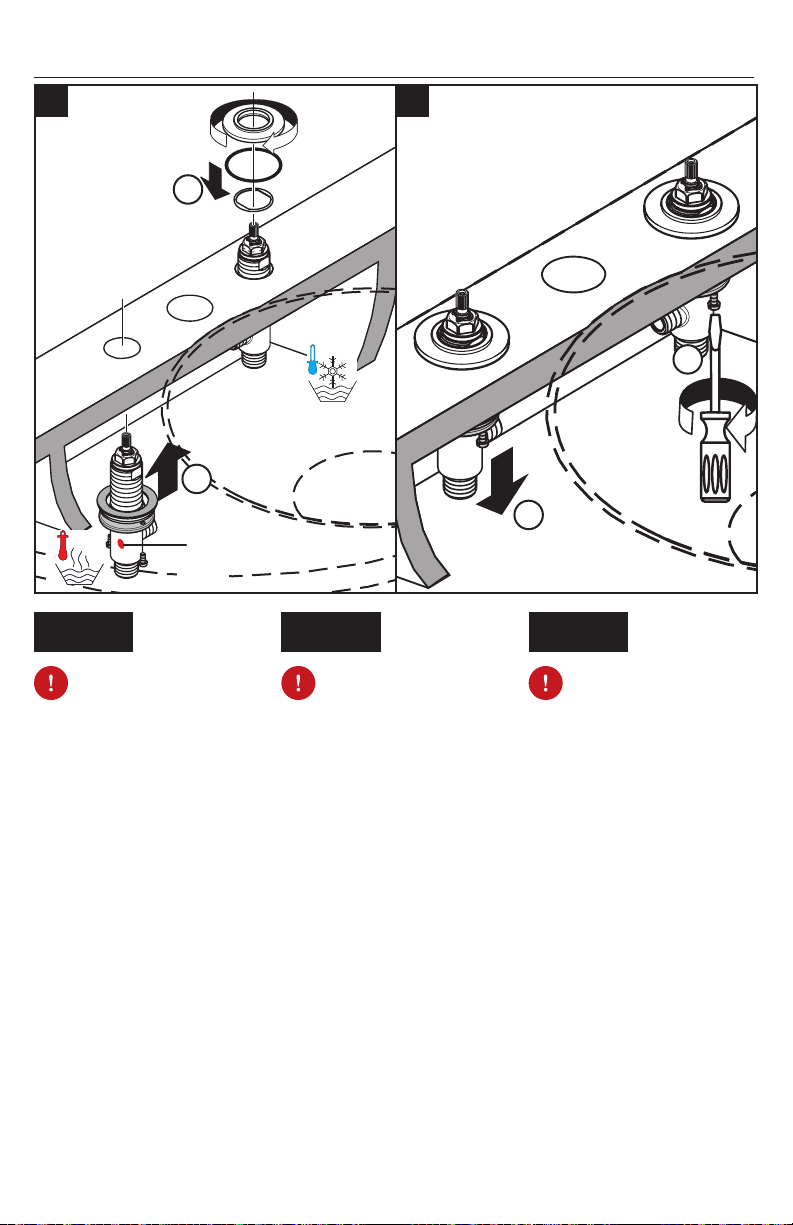

For proper operation
of the faucet, the hot
valve must be on the
left, and the cold valve
must be on the right.
Install the mounting nut, metal
washer, and fiber washer on the
valve.
Push the valve up through the
hole in the mounting surface.
Install the stop ring and mounting
ring.
Installez la valve de
l’eau chaude à gauche
et celle de l’eau froide
à droite.
Installez l’écrou de montage, la
rondelle métallique et la rondelle
en fibre sur la valve.
Poussez la valve vers le haut au
travers du trou de la surface de
montage.
Installez la bague de retenue sur
la valve. Installez l’anneau de
montage.
Para que el grifo fun-
cione correctamente,
el suministro de agua
caliente debe estar a la
izquierda y el de agua
fría a la derecha.
Coloque la tuerca de montaje y
las arandelas metálica y de fibra
en la válvula.
Inserte la válvula hacia ar-
riba a través de la superficie de
montaje.
Instale el aro de sellado y el aro
de montaje.
Installation / Installation / Instalación
Rest the valve on the mounting
surface.
Tighten the mounting nut and the
tensioning screws.
Déposez la valve sur la surface
de montage.
Serrez l’écrou de montage et les
vis de serrage.
Apoye la válvula en la superficie
de montaje.
Apriete la tuerca de montaje y
los tornillos.
red
rouge
rojo
1 2
1
2
1
2
2.2 ft-lb
3 Nm

6
English Français Español

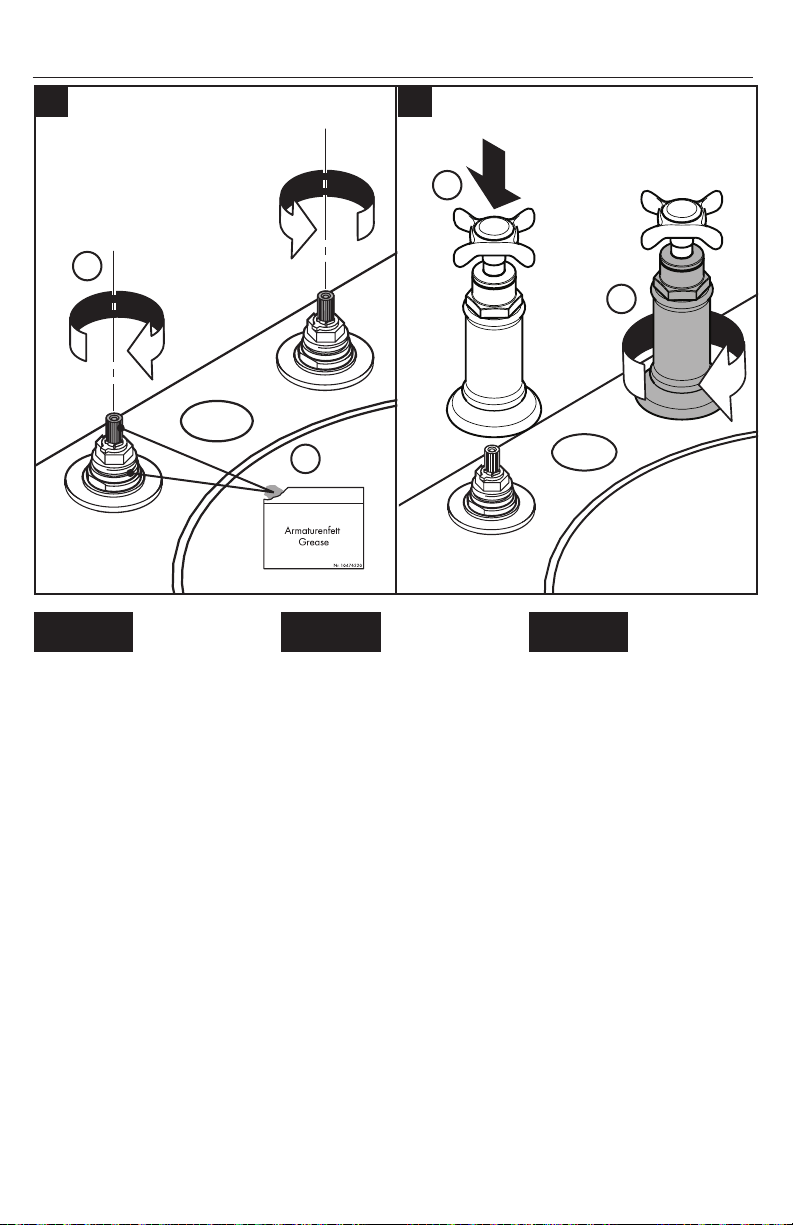

Turn the valve stems to the “off”
position.
Lightly lubricate the valve stems
and the threads on the mount-
ing plates using white plumbers
grease.
Fermez les valves.
Lubrifiez légèrement les tiges et
les filets sur les plaques de mon-
tage en utilisant de la graisse de
plomberie blanche.
Gire los vástagos de las válvulas
a la posición cerrada.
Lubrique ligeramente las vásta-
gos y las roscas en las placas de
montaje con grasa blanca para
plomería.
Place the handle over the valve.
Thread the flange to the mount-
ing ring.
Installez les poignées. Tournez
la cloche de la poignée dans le
sens horaire pour qu’elle se visse
sur la tige de la valve.
Instale las manijas.
Fije la manija a la válvula giran-
do el escudo en sentido horario.
1
2
2
43
1

7
English Français Español

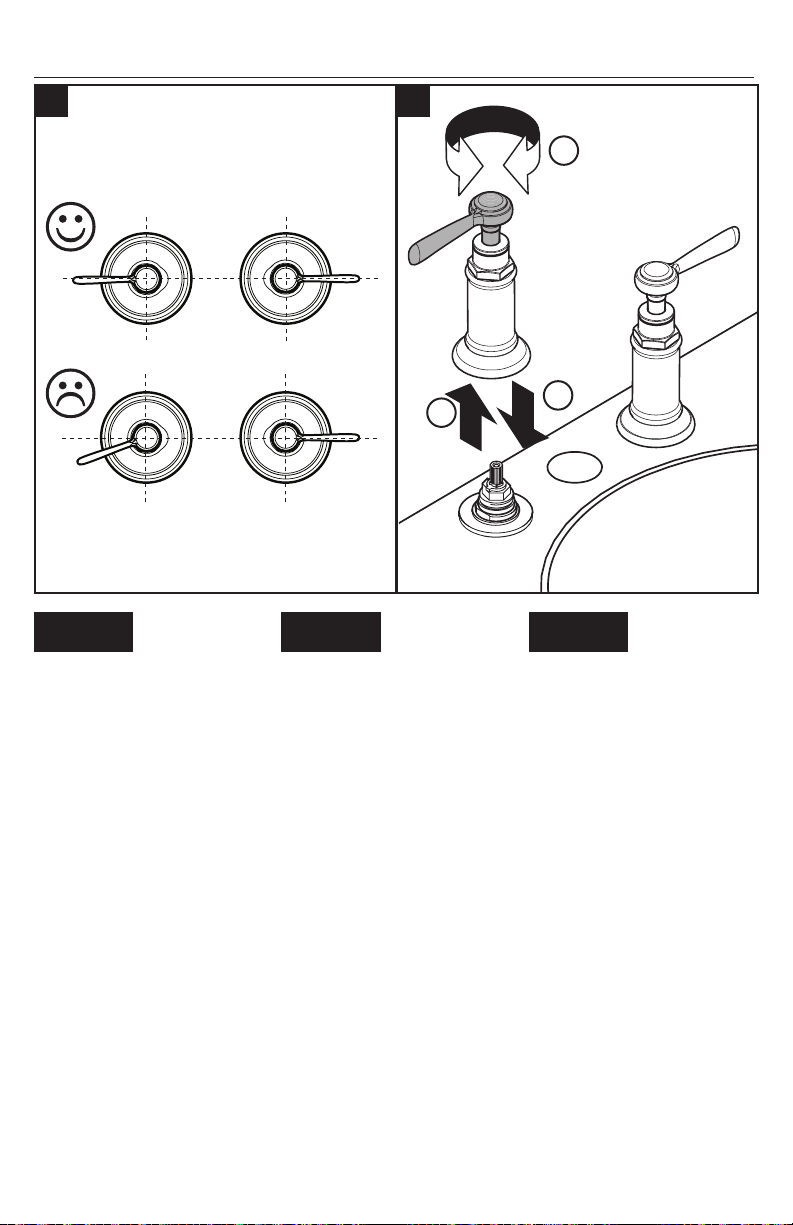

16514xx1 only:
The handles should be parallel to
the basin.
16514xx1 seulement:
Les poignées doivent être paral-
lèles à la cuvette.
16514xx1 sólo:
Las manijas deben quedar para-
lelas al lavatorio.
If not, remove, reposition, and re-
install the handle.
Au besoin, retirez, tournez, et re-
installez la poignée.
Si fuera necesario, reinstale la
manija.
1
2
3
5 6

8
English Français Español
Todos modelos:
Apoye el suministro en la superfi-
cie de montaje.
Instale las arandelas metálica y
de fibra y la tuerca de montaje.
Apriete la tuerca de montaje.

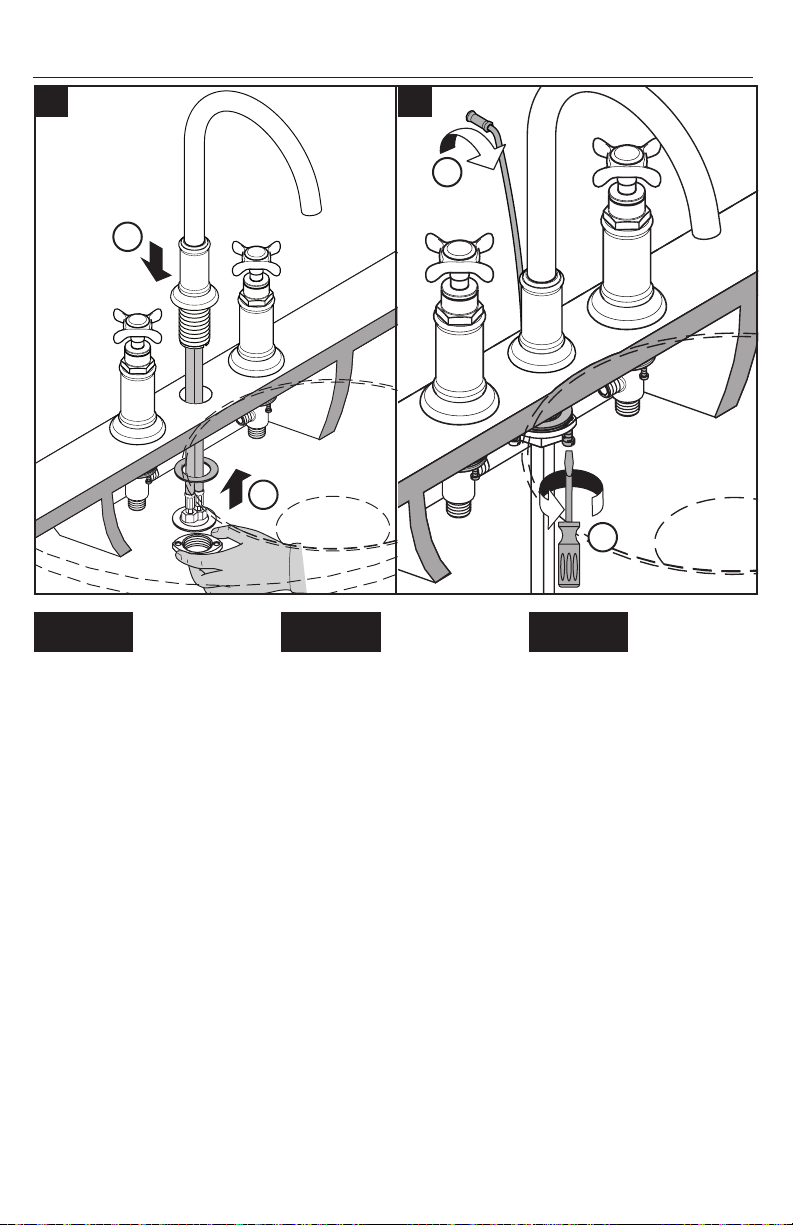

All models:
Place the spout on the mounting
surface.
Install the friction washer, metal
washer and mounting nut.
Tighten the mounting nut by
hand.
Tous les modèles:
Placez le bec sur la surface de
montage.
Installez la rondelle métallique,
la rondelle en fibre, et l’écrou de
montage.
Serrez l’écrou de montage.
Tighten the tensioning screws.
Install the pull rod.
Serrez les vis de serrage.
Installez la tirette.
Apriete las tornillos.
Instale el tirador.
1
2
1
2
7 8
2.2 ft-lb
3 Nm

9
English Français Español
Install the connecting hoses on
the valves.
Use two wrenches. Do
not allow the hoses to
twist.
Connect the valves to the supply
stops using ½ supply lines and
nuts (not included).
Installez les tuyaux de raccorde-
ment sur les valves.
Serrez fermement l’écrou à l’aide
de deux clés.
Faites en sorte que le
tuyau de raccordement
ne s’entortille pas.
Installez les conduites d’alimen-
tation de ½ po (non comprises).
Conecte las mangueras a las
válvulas.
Apriete las tuercas de la
manguera con dos llaves, como
se muestra.
No permita las
mangueras se
retuerzan.
Instale las tuberías de suministro
de ½" (no incluidas) en las válvu-
las de agua caliente y fría.
9
9 mm
16 mm
5.9 ft-lb
8 Nm

10
Installation / Installation / Instalación
shorter
plus cort
más corto
longer
plus longs
más largo
Petroleum-based plumbers putty
can damage the surface of some
sinks. Please consult the manu-
facturer of the sink regarding compatible
sealants.
Le mastic de pétrole-basé peut en-
dommager la surface de quelque
baignoires. S'il vous plaît consulter
le fabricant du baignoire quant aux en-
duits d'étanchéité acceptables.
Masilla de petróleo-basó puede
dañar la superficie de algún ba-
ñeras. Consulte por favor al fab-
ricante del bañera con respecto a sella-
dores aceptables.
1
345
76
1
2
1
2
3
21
2

11

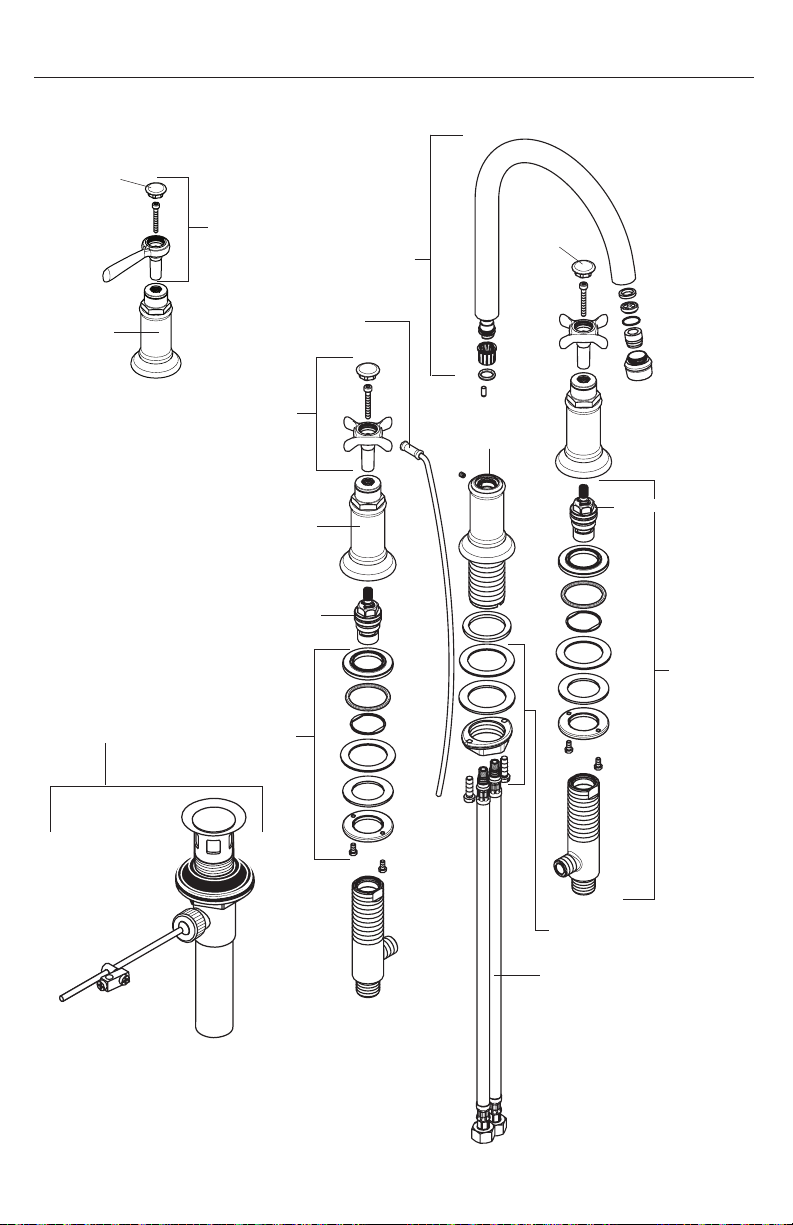

Replacement Parts / Pièces détachées / Repuestos
16291xx0
97987000
97988xx0
97990xx0
94009000
88503000
13961000
96321001
94008000
97989xx0
98730xx0
88511000
16691xx0
97987000
97988xx0
xx = colors / couleurs / acabados
00 chrome
82 brushed nickel
83 polished nickel
88509xx0

12
User Instructions / Instructions de service / Manejo
on
ouvert
abierto
off
fermé
cerrado
cold
froid
frío
hot
chaud
caliente

13
Cleaning Recommendation for Hansgrohe Products
Modern bathroom faucets, kitchen faucets and shower products are made from different materials to comply with the
needs of the market with regard to design and functionality. To avoid damage to the product, it is necessary to take
proper care of it.
For best results:
• Prevent the buildup of mineral scale and /or soap residue by cleaning your Hansgrohe product(s) when
needed.
• Select a cleaning agent specifically intended for the type of product.
• Do not use these types of cleaners as they will cause damage to your Hansgrohe product:
 Any cleaning agent containing hydrochloric acid, formic acid, lye, or acetic acid.
 Abrasive cleaning powders, pads, or brushes.
 Steam cleaners.
 “No rinse” cleaning agents.
• Always follow the instructions provided by the manufacturer of the cleaning agent.
• Do not mix cleaning agents, unless directed by the manufacturer.
• Do not spray cleaners directly onto the product as drops could enter openings and gaps and cause damage.
When using spray cleaners, spray the cleaner onto a soft cloth or sponge.
• Always rinse your Hansgrohe product thoroughly with clear water and polish dry with a soft cloth after
cleaning.
Important
• Residue from soaps and shampoos can cause damage. Rinse the product with clean water after each use.
• Residue from basin/tub/tile cleaner can cause damage to faucets and fittings. Immediately rinse any
overspray from the Hansgrohe product.
• Damage to the product caused by improper care or the use of improper cleaning agents is
not covered by the warranty.
• If a component of the product is damaged, replace it, as there is risk of injury.
Conseil de nettoyage pour les produits Hansgrohe
Les robinets pour les salles de bains et les cuisines modernes ainsi que les produits récents pour les douches se com-
posent de matériaux différents afin de satisfaire aux besoins du marché en termes de conception et de fonctionnalité.
Afin d'éviter d'endommager le produit, il est nécessaire d'en prendre soin.
Pour de meilleurs résultats :
• Empêchez l'accumulation de tarte et/ou de résidu de savon en nettoyant votre produit Hansgrohe lorsque c'est
nécessaire.
• Sélectionnez un produit de nettoyage spécifiquement prévu pour ce type de produit.
• N'utilisez pas ces types de nettoyants car ils peuvent endommager votre produit Hansgrohe :
 Tout produit de nettoyage contenant de l’acide chlorhydrique, de l’acide formique, de la potasse ou de
l’acide acétique.
 Les poudres de nettoyage, les tampons ou les brosses abrasives.
 Les nettoyeurs à vapeur.
 Les produits de nettoyage « sans rinçage ».
• Ne mélangez pas les produits de nettoyage, à moins que cela soit indiqué par le fabricant.

14
Recomendación de limpieza para los productos de Hansgrohe
Hoy en día, las griferías de baño y de cocina así como duchas modernas se componen de materiales muy distintos
para satisfacer las exigencias del mercado respecto al diseño y la funcionalidad. Para evitar daños y reclamaciones
hay que tener en cuenta ciertos aspectos tanto en el uso como en su limpieza.
Para obtener mejores resultados:
• Evite la acumulación de restos de jabón o sarro limpiando el producto Hansgrohe cuando sea necesario.
• Seleccione un agente de limpieza diseñado específicamente para el tipo de producto.
• No use estos tipos de limpiadores, ya que causarán daño a su producto Hansgrohe:
 Agentes limpiadores que contengan ácido clorhídrico, fórmico, acético o lejía.
 Polvos, paños o cepillos de limpieza abrasivos.
 Limpiadores a vapor
 Agentes de limpieza "sin enjuague”.
• Siempre siga las instrucciones provistas por el fabricante del agente de limpieza.
• No mezcle los agentes de limpieza, a menos que esté indicado por el fabricante.
• No rocíe limpiadores directamente sobre el producto, ya que podrían caer gotas sobre las aberturas y espa-
cios y causar daños. Cuando use limpiadores en spray, rocíe el limpiador sobre un paño suave o esponja.
• Siempre enjuague su producto Hansgrohe con agua limpia y séquelo y lústrelo con un paño suave después
de la limpieza.
Importante
• Los residuos de productos de aseo como jabon liquido, champus, gel de ducha, tintes de pelo, perfumes,
lociones de afeitado y esmalte de unas pueden danar tambien los materiales. Enjuague el producto con agua
limpia después de cada uso.
• Los residuos de limpiadores para lavatorios, bañeras o azulejos pueden causar daño a los grifos y accesorios.
Enjuague inmediatamente cualquier derrame que haya sobre el producto de Hansgrohe.
• Tampoco pueden generarse depositos de productos de limpieza o quimicos debajo de los productos, p. ej. En
un armario de lavabo. De lo contrario, los vapores generados pueden danar los productos.
• Los daños que resulten de un cuidado inadecuado o uso de agentes de limpieza inadecua-
dos no están cubiertos por la garantía.
• Si se daña un componente del producto, reemplácelo, ya que existe riesgo de lesión.
• Ne pulvérisez pas les nettoyants directement sur le produit car des gouttes pourraient entrer dans les ouver-
tures et les fentes et causer des dommages. Lorsque vous utilisez des nettoyants par pulvérisation, pulvérisez le
nettoyant sur un chiffon ou une éponge douce.
Important
• Les residus de produits pour le corps comme les savons liquides, shampooings, gels de douche, teintures pour
cheveux, parfums, apres-rasage et vernis a ongles peuvent causer des deteriorations. Rincez le produit avec de
l'eau propre après chaque utilisation.
• Le résidu provenant des nettoyants pour cuvette/baignoire/carrelage peut endommager les robinets et les
raccords de tuyauterie. Rincez immédiatement toute surpulvérisation sur le produit Hansgrohe.
• De meme, il est interdit de stocker des detergents ou des produits chimiques sous les produits, par ex. dans un
meuble sous lavabo, car les vapeurs qui s'en degagent risquent d'abimer les produits.
• Les dommages au produit causés par un mauvais entretien ou par l'utilisation de produits de
nettoyage inadéquats ne sont pas couverts par la garantie.
• Si un composant du produit est endommagé, remplacez-le, car il existe un risque de
blessure.

15
Limited Consumer Warranty
This product has been manufactured and tested to the highest quality standards by Hansgrohe, Inc. (“Hansgrohe”).
This warranty is limited to Hansgrohe products that are purchased by a consumer in the United States or Canada after
March 1, 1996, and installed in either in the United States or in Canada.
WHO IS COVERED BY THE WARRANTY
This warranty extends to the original purchaser only. This warranty is non-transferable.
WHAT IS COVERED BY THE WARRANTY
The warranty covers only your Hansgrohe manufactured product. Hansgrohe warrants this product against defects in
material or workmanship as follows:
Hansgrohe will replace at no charge for parts only or, at its option, replace any product or part of the product
that proves defective because of improper workmanship and/or material, under normal installation, use, service
and maintenance. If Hansgrohe is unable to provide a replacement and repair is not practical or cannot be made
in timely fashion, Hansgrohe may elect to refund the purchase price in exchange for the return of the product.
LENGTH OF WARRANTY
Replacement or repaired parts of products will be covered for the term of this warranty, as stated in the following two
sentences. If you are a consumer who purchased the product for use primarily for personal, family or household purposes,
this warranty extends for as long as you own the product and the home in which the product is originally installed. If
you purchased the product for use primarily for any other purpose, including, without limitation, a commercial purpose,
this warranty extends only (i) for 1 year, with respect to Hansgrohe & Commercial products, and (ii) for 5 years, with
respect to Axor products.
THIS WARRANTY DOES NOT COVER, AND HANSGROHE WILL NOT PAY FOR:
A. Conditions, malfunctions or damage not resulting from defects in material or workmanship.
B. Conditions, malfunctions or damage resulting from (1) normal wear and tear, improper installation, improper
maintenance, misuse, abuse, negligence, accident or alteration; (2) the use of abrasive or caustic cleaning agents
or “no-rinse” cleaning products, or the use of the product in any manner contrary to the product instructions; or
(3) conditions in the home such as excessive water pressure or corrosion.
C.Labor and other expenses for disconnection, deinstallation, or return of the product for warranty service
(including but not limited to proper packaging and shipping costs), or for installation or reinstallation of the product.
D. Accessories, connected materials and products, or related products not manufactured by Hansgrohe.
E. Any Hansgrohe or Axor product sold for display purposes.
F. Rubbed Bronze finish is subject to a 3-year limited warranty. Chrome and all PVD finishes are covered by the
limited lifetime warranty.
G. Hansgrohe Water Filtration System is subject to a 1-year limited warranty. Warranty does not include
replacement filters.
TO OBTAIN WARRANTY PARTS OR INFORMATION
Contact your Hansgrohe retailer, or contact Technical Service at:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
In requesting warranty service, you will need to provide:
1. The sales receipt or other evidence of the date and place of purchase.
2. A description of the problem.
3. Delivery of the product or the defective part, postage prepaid and carefully packed and insured, to:
Hansgrohe, Inc.
1492 Bluegrass Lakes Parkway
Alpharetta, GA 30004
Toll-free 800-334-0455
When warranty service is completed, any repaired or replacement product or part will be returned to you postage prepaid.

16
Hansgrohe, Inc. • 1490 Bluegrass Lakes Parkway • Alpharetta, GA 30004
Tel. [phone] • Fax [phone]
www.hansgrohe-usa.com
US - Installation Instructions • Part No. 90576029 • Revised 5/2016
EXCLUSIONS AND LIMITATIONS
REPAIR OR REPLACEMENT (OR, IN LIMITED CIRCUMSTANCES, REFUND OF THE PURCHASE PRICE) AS
PROVIDED UNDER THIS WARRANTY IS THE EXCLUSIVE REMEDY OF THE PURCHASER. HANSGROHE
NEITHER ASSUMES NOR AUTHORIZES ANY PERSON TO CREATE FOR IT ANY OTHER OBLIGATION OR
LIABILITY IN CONNECTION WITH THIS PRODUCT. HANSGROHE SHALL NOT BE LIABLE TO PURCHASER
OR ANY OTHER PERSON FOR ANY INCIDENTAL, SPECIAL OR CONSEQUENTIAL DAMAGES, ARISING
OUT OF BREACH OF THIS WARRANTY OR ANY IMPLIED WARRANTY (INCLUDING BUT NOT LIMITED
TO ANY IMPLIED WARRANTY OF MERCHANTABILITY).
Some States do not allow the exclusion or limitation of incidental or consequential damages, so the above limitation
or exclusion may not apply to you. This warranty gives you specific legal rights, and you may also have other rights
that vary from state to state.
TO THE EXTENT PERMITTED BY LAW, ANY IMPLIED WARRANTIES OF MERCHANTABILITY AND FITNESS
FOR A PARTICULAR PURPOSE, ARE LIMITED TO THE DURATION OF THE EXPRESS WARRANTY.
Some states do not allow limitations on how long an implied warranty may last, so the above limitations may not apply
to you. You may be required by law to give us a reasonable opportunity to correct or cure any failure to comply before
you can bring any action in court against us under the Magnuson-Moss Warranty Act.
PRODUCT INSTRUCTIONS AND QUESTIONS
Upon purchase or prior to installation, please carefully inspect your Hansgrohe product for any damage or visible defect.
Prior to installing, always carefully study the enclosed instructions on the proper installation and the care and maintenance
of this product. If you have questions at any time about the use, installation or performance of your Hansgrohe product,
or this warranty, please write us or call us toll-free at 800-334-0455.
