Hans Grohe Vernis Blend 71502001 Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Vernis Blend
71502001 / 71503001
Vernis Blend 120 V
71501001 / 71504001

2
English
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
• Flush the hot and cold supplies thoroughly before
installing the faucet. Damage to the faucet caused
by debris is not covered under the warranty.
• The hot and cold supplies should be of equal
pressure.
• 71501001, 71502001: The faucet should not be
used with a continuous flow water heater.
• Strong light sources should not shine directly on the
sensor window of the faucet.
• The faucet should only be used with the battery
pack supplied by Hansgrohe. Do not attempt to use
any other battery pack.
• The faucet incorporates automatic range adjustment
-- the sensor automatically adjusts itself to local
conditions (lavatory, brightness, etc.)
• The distance between the switch on/off point
to the faucet is approx. 6¼" - 8" under normal
conditions. The detection area may be less for dark,
non-reflective objects, or greater for bright, highly
reflective objects.
• Drops of water or condensation on the sensor
window may cause the faucet to run.
Technical Information
Water pressure
Recommended 15 - 75 PSI (0.1 - 0.5 MPa)
Maximum 116 PSI (0.8 MPa)
Hot water temp.
Recommended 120°-140° F (48° - 60° C)*
Maximum 140°F (60° C)*
Max. flow rate 1.2 GPM (4.5 L/min)
0.2 gallons (0.75 liter) per cycle**
Hole size in mounting surface 1⅜" (35 mm)
Max. depth of mounting surface 1⅝" (40 mm)
Automatic shutoff after 10 seconds***
Battery CR-P2 / 6 V Lithium
Power Supply 120 Volt / 6 Volt Transformer
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
** 10 second cycle time / This is the maximum amount of
time the faucet will run while a hand is within range of
the sensor.
***10 Second Default (see page 18)

3
For Vernis Blend 120 V - 71501001 / 71504001
Electrical Service
The faucet includes a plug-in transformer
to provide power for the faucet
• The electrical connections should be made by a
licensed, professional electrician and must comply
with all applicable local codes.
• A code-approved electrical box (not included)
with 110 V electrical service must be installed in a
safe, dry, accessible location. It must be installed
by a licensed electrician in compliance with all
applicable local codes.
• The electrical supply must be equipped with an
approved circuit breaker.
• This unit includes approximately 6 feet of cord
Hansgrohe recommends not to use as drinking water
the first half liter (approximately 1 pint) flowing from
the faucet in the morning, or after prolonged non-use.

4
Hygiene rinse
The hygiene rinse opens the faucet for 10 seconds ev-
ery 24 hours following the last use.
To enable or disable the hygiene rinse:
• Interrupt voltage supply of the faucet for approx.
10 seconds (disconnect electrical plug connection
between faucet and battery housing and reconnect
after 10 seconds).

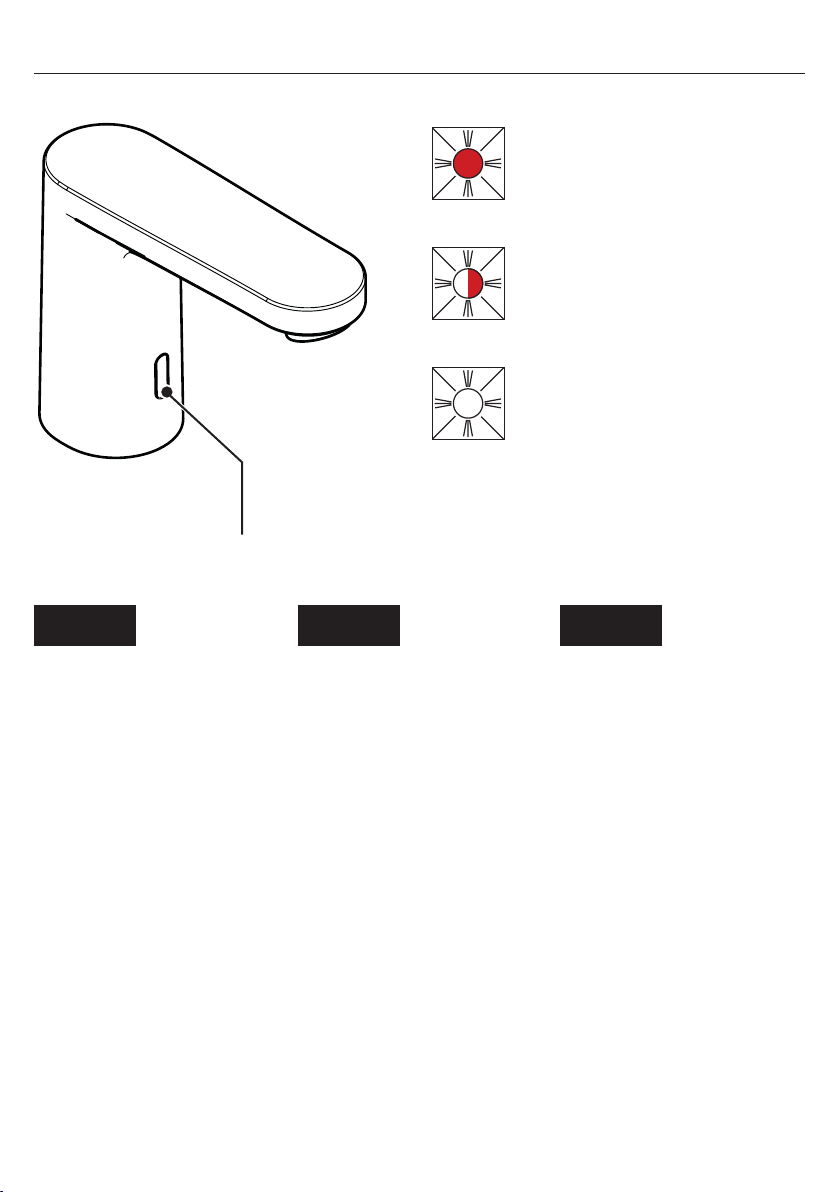

• The LED blinks to indicate the software version (e.g.
blinking once = software version 1).
• Permanent light from the LED indicates that
calibration of the infrared proximity electronics is in
progress.
• Wait for LED to go out.
• Cover sensor window completely with your hand or
a white piece of paper.
• Remove your hand or the paper after 10 seconds.
• The currently enabled mode is indicated by the
flashing of the LED: 1x = enabled, 2 x = disabled.
Permanent rinse
After setting the parameters for the hygiene rinse or
making a net reset, wait for approx. 180 seconds be-
fore you can enable the "Permanent rinse" function.
• Cover the sensor window completely with your
hand or a white piece of paper.
• The faucet opens briefly and then closes
immediately. When the faucet opens again after
approx. 5 seconds, remove the hand or the paper
from the sensor.
• Permanent rinse is enabled for 3 minutes and can
be interrupted at any time by a movement in the
sensor range.
Thermal disinfection
Thermal disinfection must only be carried
out by qualified personnel.
• Risk of scalding with thermal disinfection!
• The cold water stop must be closed during thermal
disinfection.
• Afterwards, "Permanent rinse" can be enabled.
Net reset
• A "net reset" returns the faucet to the original factory
settings.
• Interrupt the voltage supply to the faucet.
• Briefly reach into the sensor range of the faucet to
discharge the capacitor.
• Wait for approx. 10 seconds, then plug the
connectors in again.
The faucet will re-adjust during the next 30
seconds. Do not reach into the sensor range
during this period of time.

5
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1 - 0.5 MPa)
maximum 116 PSI (0.8 MPa)
Température d’eau chaude
recommandée 120°-140° F (48° - 60° C)*
maximum 140°F (60° C)*
Capacité nominale 1.2 GPM (4.5 L/min)
0.2 gallons (0.75 liter) par cycle**
Dimension du trou dans 1⅜ po (35 mm)
la surface de montage
Profondeur maximale de 1⅝ po (40 mm)
la surface de montage
Arrêt automatique après de dix secondes***
Pile CR-P2/ 6V Lithium
Fourniture électrique Transformateur 120 V / 6 V
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
** Durée de cycle de 10 secondes / C'est la quantité de
temps que le robinet est ouvert alors que la main est dans
la plage du capteur.
*** 10 secondes par défaut (voir page 18)
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.
• Rincez bien les conduites d’alimentation en eau
chaude et froide avant d’installer le robinet. Les
dommages causés au robinet par les débris ne sont
pas couverts par la garantie.
• Les conduites d’alimentation en eau chaude et
froide doivent avoir la même pression.
• 71501001, 71502001: Le robinet ne doit pas
être utilisé avec un chauffe-eau à débit continu.
• Les sources lumineuses puissantes ne doivent pas
éclairer directement sur la fenêtre de capteur du
robinet.
• Le robinet doit être utilisé uniquement avec la
batterie fournie par Hansgrohe. N’utilisez aucune
autre batterie.
• Le robinet incorpore un réglage de portée
automatique permettant au capteur de s’ajuster
automatiquement aux conditions ambiantes
(lavabo, luminosité, etc.).
• La distance entre le point d’activation/de
désactivation et le robinet est d’environ 6 ¼ po à
8 po dans des conditions d’utilisation normales.
La zone de détection peut être inférieure pour les
objets sombres et non réfléchissants, ou supérieure
pour les objets brillants et très réfléchissants.
• La présence de gouttes d’eau ou de condensation
sur la fenêtre du capteur peut entraîner l’activation
du robinet.

6
Pour Vernis Blend 120 V -71501001/71504001
Branchement électrique
Robinet comprend un brancher transfor-
mateur pour alimenter le robinet
• Les raccords électriques doivent être installés par un
électricien professionnel certifié et respecter tous les
codes locaux en vigueur.
• Le transformateur nécessite l'installation d'un boîtier
électrique (ne pas inclus) satisfaisant au code
électrique en vigueur avec branchement 110 V dans
un endroit sécuritaire, sec et accessible. L'installation
doit être effectuée par un électricien certifié, en
conformité avec tous les codes locaux en vigueur.
• L'alimentation électrique doit être munie d'un
disjoncteur approuvé.
• Ce produit comprend un cordon en d'une longueur
d'environ 1.8 mètres
Hansgrohe recommande de ne pas utiliser comme
eau de boisson le premier demi-litre (environ 1 pinte)
qui coule du robinet le matin, ou après une non-
utilisation prolongée.

7
Rincage hygienique
Hansgrohe recommande d'activer le rincage
hygienique ou de ne pas utiliser le premier demi-litre
pour des boissons, le matin ou apres une periode de
stagnation prolongee. Le rincage hygienique ouvre
le robinet pendant 10 secondes, toutes les 24 heures
consecutives a la derniere utilisation.
Les etapes suivantes sont necessaires pour activer ou
desactiver le rincage hygienique:
• Couper l’alimentation en courant de la robinetterie
pendant environ 10 s (debrancher la fiche de
connexion entre la robinetterie et le boitier de pile
ou le bloc d’alimentation et la rebrancher au bout
de 10 s.)
• Le clignotement de la DEL indique la version de
logiciel (p. ex., 1 x clignotement = version 1)
• Lorsque la diode electroluminescente reste allumee
en permanence, l'electronique de proximite a
infrarouge est calibree
• Attendre que la diode s'eteigne
• Recouvrir completement la fenetre detectrice de la
main ou d’un morceau de papier blanc.
• Retirer la main ou le papier au bout de 10 s.
• La diode indique le mode actuellement active par
clignotement : 1 x = active, 2 x = desactive
Rincage permanent
Juste apres avoir effectue un reglage sur le rincage
hygienique ou une reinitialisation de reseau, attendre
180 s env. jusqu'a ce que le rincage permanent puisse
etre active.
• Recouvrir completement la fenetre detectrice de la
main ou d’un morceau de papier blanc.
• Le robinet s'ouvre brievement puis se coupe
immediatement ; si le robinet s'ouvre de nouveau
au bout de 5 s env., retirer la main ou le papier du
regard
• Le rincage permanent est active pendant
180 s et peut etre interrompu a tout moment par un
mouvement dans la zone de regard.
Desinfection thermique
Seul du personnel forme a le droit
d'effectuer la desinfection thermique selon
la fiche de travail DVGW W 551 (≥ 70°C / >
3 minutes).
• Risque de brulures du a la desinfection thermique.
• L'arrivee d'eau froide doit etre bloquee pendant la
desinfection thermique,
• Apres quoi le « rincage permanent » peut etre
active.
Reinitialisation du reseau
• Lors d'une reinitialisation du reseau, le robinet
s'ajuste de nouveau.
• Couper l'alimentation electrique du robinet.
• Mettre la main brievement dans la zone de regard
du robinet, afin que le condensateur se decharge.
• Relier les connecteurs apres 10 s env.
• Le robinet s'ajuste de nouveau pendant les 30
s suivantes; rien ne doit entrer dans la zone de
balayage pendant ce temps.

8
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1 - 0.5 MPa)
max. 116 PSI (0.8 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (48° - 60° C)*
max. 140°F (60° C)*
Caudal máximo 1.2 GPM (4.5 L/min)
0.2 gallons (0.75 liter) por ciclo**
Tamaño del orificio en la superficie 1⅜" (35 mm)
de montaje
Profundidad máxima de la 1⅝" (40 mm)
superficie de montaje
Cierre automatÍco después de 10 segundos
BaterÍa CR-P2 / 6V Lithium
Suministro eléctrico Transformador de 120 V / 6 V
* Debe conocer y cumplir todos los códigos locales apli-
cables para ajustar la temperatura del calentador de
agua.
** Tiempo de ciclo máximo de 10 segundos / Esto es la
cantidad máxima de tiempo que el chorro está abierto
mientras la mano está dentro de gama del sensor.
*** Valor predeterminado de 10 segundos (consulte la
página 18)
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.
• Enjuague los suministros de agua caliente y fría a
fondo antes de instalar el grifo. Los daños al grifo
causados por residuos no están cubiertos por la
garantía.
• La presión de los suministros de agua caliente y fría
debe ser igual.
• 71501001, 71502001: El grifo no se debe usar
con un calentador de agua de flujo continuo.
• No permita que fuentes de luz muy intensas iluminen
directamente la ventana del sensor del grifo.
• El grifo sólo debe usarse con el paquete de baterías
que suministra Hansgrohe. No intente usar ningún
otro paquete de baterías.
• El grifo incorpora ajuste automático de rango, el
sensor se ajusta automáticamente a las condiciones
locales (lavatorio, brillo, etc.)
• La distancia entre el punto de encendido y
apagado al grifo es de 6¼" a 8" en condiciones
normales. El área de detección puede ser menor
para objetos oscuros no reflectivos, o mayor para
objetos brillantes altamente reflectivos.
• Las gotas de agua o la condensación en la ventana
del sensor pueden provocar que el grifo haga
correr agua.

9
Por Vernis Blend 120 V - 71501001/71504001
Servicio eléctrico
El grifo incluye un transformador para
alimentar al grifo.
• Las conexiones eléctricas deben ser realizadas por
un electricista profesional matriculado y cumplir con
todos los códigos locales aplicables.
• Se debe instalar una caja eléctrica aprobada por
código (no incluido) con suministro de 110 V para
el transformador, en una ubicación segura, seca y
de fácil acceso. La instalación la debe realizar un
electricista matriculado que cumpla con todos los
códigos locales aplicables.
• La alimentación eléctrica debe estar equipada con
un disyuntor aprobado.
• Esta unidad incluye aproximadamente 6 pies de
cable
Hansgrohe recomienda no utilizar como agua
potable el primer medio litro (aproximadamente 1
pinta) que fluye del grifo por la mañana o después
de una inactividad prolongada.

10
Enjuague higienico
Hansgrohe recomienda activar el enjuague higienico, o
bien no utilizar el primer medio litro de agua para beber
por las mananas o despues de periodos largos de estan-
camiento. En enjuague higienico abre el grifo durante 10
segundos cada 24 horas despues del ultimo uso.
Para activar o desactivar el enjuague higienico son nece-
sarios los siguientes pasos:
• Interrumpa el suministro de tension por unos 10 s
(desenchufe el tomacorriente entre griferia y caja
de las pilas, o desenchufe el bloque de alimentacion
y, tras haber transcurrido 10 s, vuelva a conectar)
• La luz intermitente del piloto luminoso senaliza la
version del software (p. ej. 1 centelleo = version del
software 1)
• El diodo luminoso encendido de forma permanente
indica que tiene lugar la calibracion de la
electronica de proximidad por infrarrojos.
• Espere hasta que el diodo luminoso se apague.
• Cubra por completo la ventanilla del sensor con la
mano o con un trozo de papel blanco.
• Vuelva a quitar la mano o el papel despues de 10 s.
• El diodo luminoso indica el modo de funcionamiento
activo mediante parpadeo: 1 vez = activado, 2
veces = desactivado.
Enjuague continuo
Si un poco antes se ha realizado un ajuste del en-
juague higienico o se ha reiniciado la red debe es-
perar aprox. 180 s hasta que se pueda activar el en-
juague continuo.
• Cubra por completo la ventanilla del sensor con la
mano o con un trozo de papel blanco.
• El grifo abre brevemente y cierra de inmediato; si el
grifo abre de nuevo al cabo de unos 5 seg., retire
la mano o el papel de la ventana.
• El enjuague continuo se activa durante 180 seg.,
pero puede ser interrumpido en todo momento con
un movimiento en la zona de deteccion.
Desinfeccion termica
La desinfeccion termica conforme a la hoja
de trabajo DVGW W 551(≥ 70°C / > 3 min) solo
puede ser ejecutada por personal especializado.
• Peligro de quemaduras por la desinfeccion termica.
• Durante la desinfeccion termica tiene que estar
cerrada la entrada de agua fria. A continuacion se
puede activar el "enjuague continuo".
Reinicio de red
• Cuando se reinicia la red la griferia se reajusta
automaticamente
• Interrumpir el suministro de tension al grifo.
• Agarrar brevemente en el campo visual del grifo,
para que se descargue el condensador.
• Volver a unir las conexiones tras unos 10 seg.
Durante los 30 seg. siguientes el grifo se
reajusta, durante este periodo no puede
acceder nada al area de deteccion.

11
Vernis Blend
71502001
Vernis Blend 120 V
71501001
Vernis Blend 120 V
71504001
Vernis Blend
71503001
10 mm
17 mm
19 mm
Tools Required / Outils
Requis / Herramientas Útiles
20
°
6¼"
4⅞"
max. 1½"
3⅞"
4⅜"
2¼" / 2"
17"
15¾"
1¼"Ø
1⅝"
70" 2⅞"
⅜
20
°
6¼"
4⅞"
max. 1½"
3⅞"
4⅜"
2¼" / 2"
17"
15¾"
1¼"Ø
⅜
2¼" 4¾"
2"
20°
6¼"
4⅞"
max. 1½"
3⅞"
4⅜"
2¼" / 2"
17"
15¾"
1¼"Ø
⅜
2¼" 4¾"
2"
2 0
°
6¼"
4⅞"
max. 1½"
3⅞"
4⅜"
2¼"/2"
17"
15¾"
1¼"Ø
1⅝"
70" 2⅞"
⅜

12
English Français Español
The LED lights continuously.
Le voyant DEL s'allume continuellement.
El LED brillará de forma continua.
The LED flashes.
Le voyant DEL clignote.
El LED titila.
The LED is off.
Le voyant DEL ne s'allume pas.
El LED no brillará.
Symbols / Symboles / Símbolos
The LED is located in the sensor
window.
If the LED flashes while the faucet
is in use, the battery is low, but the
faucet is still usable.
If the LED lights continuously, the
battery must be replaced. The
faucet is not usable.
Le voyant DEL est situé dans la
fenêtre du capteur.
Le voyant DEL clignote pendant
l’utilisation du robinet lorsque la
pile est faible. Toutefois, il est tou-
jours possible de faire fonctionner
le robinet.
Lorsque le voyant DEL s’allume
continuellement, vous devez rem-
placer la pile. Il est alors impos-
sible d’utiliser le robinet.
El LED está ubicado en la ventana
del sensor.
Si el LED titila cuando el grifo está
en uso, la batería está baja, pero
el grifo aún puede utilizarse.
Si el LED está encendido de forma
continua, debe reemplazar la bat-
ería, antes de poder usar el grifo.
The LED / Le voyant DEL / LED
LED

13
English Français Español

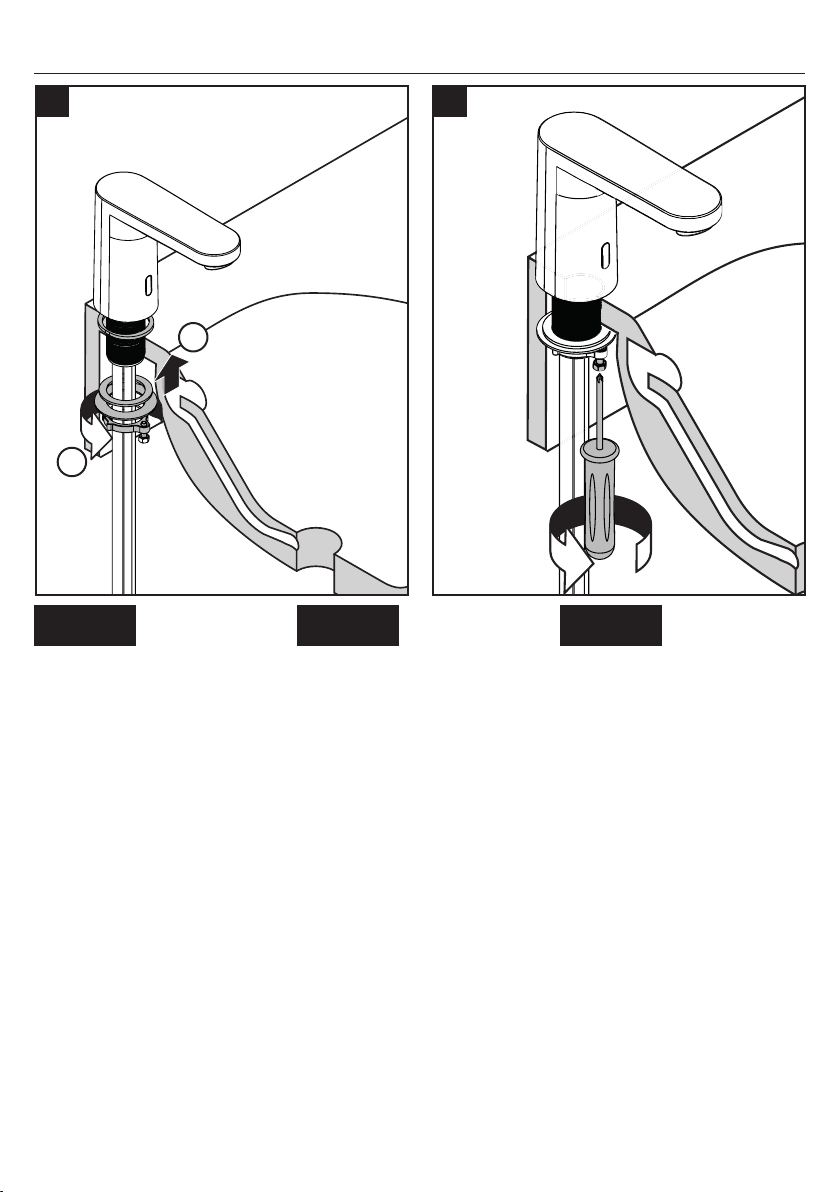

Installation / Installation / Instalación
Placez le robinet sur la surface de
montage.
Serrez l'écrou de montage.
Place the faucet on the mounting
surface.
Tighten the mounting nut.
Coloque el grifo en la superficie
de montaje.
Apriete la tuerca de montaje.
Tighten the screws. Serrez les vis. Apriete los tornillos.
1 2
1
2

14
English Français Español

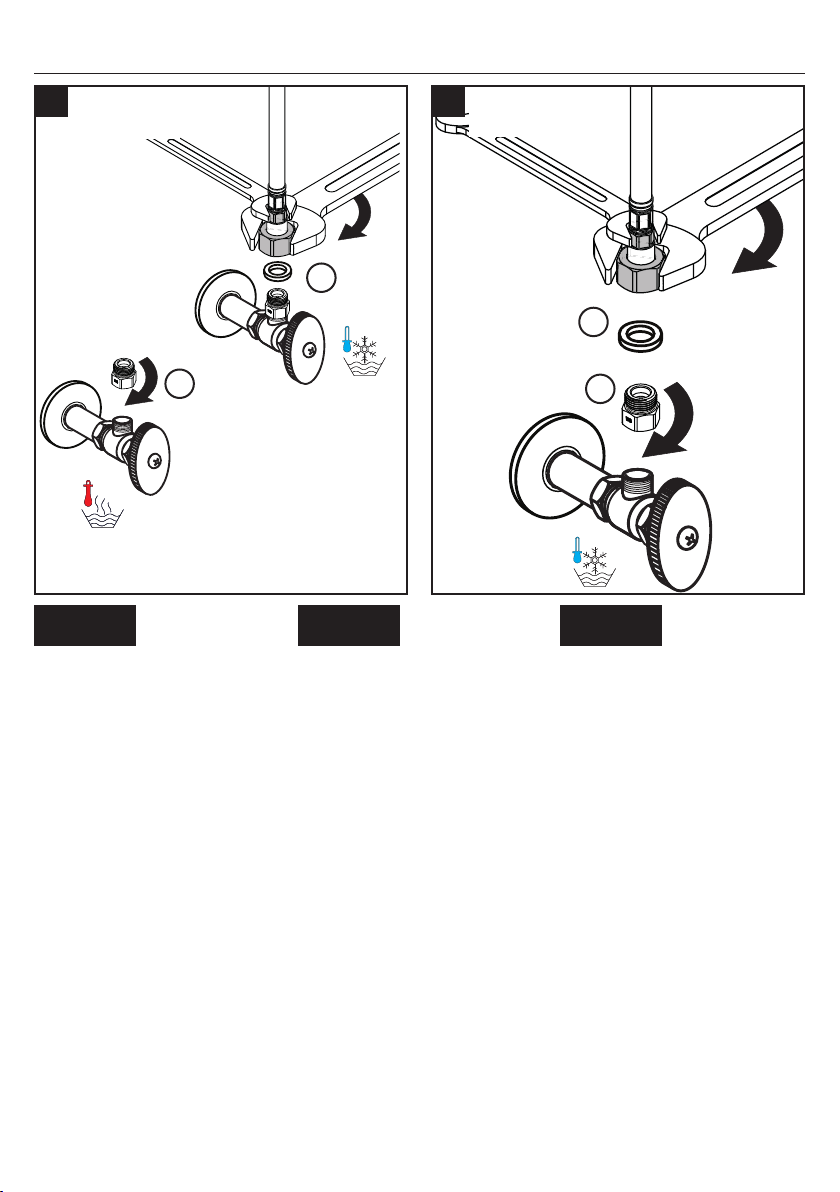

Connect the adapters to the stops.
Connect the hoses to the adapters
Use two wrenches as
shown. Do not allow the
supply lines to twist.
Raccordez les adaptateurs aux
butées.
Raccordez les tuyaux aux les
butées
Assurez-vous que les
conduites d'alimentation
ne s’entortillent pas.
Conecte los adaptadores a las
llaves de paso.
Conecte las mangueras a los
adaptadores.
No permita que las
tuberías de suministro se
retuerzan.
3a
2
2
10 mm
19 mm
4 Nm
3 ft-lb
11
3b
10 mm
19 mm
4 Nm
3 ft-lb
71501001
71502001 71503001 71504001

15
English Français Español
4a. Install the battery / apply the
adhesive pad / Place on wall
4b. Install the plug / Connect to
power supply
Connect the battery box to the
faucet.
Use a cable tie to bundle the
excess cable.
4a. Installez la batterie / ap-
pliquer le tampon adhésif / Placer
sur le mur
4b. Installez la prise / Connectez-
vous à l'alimentation électrique
Connectez le réceptacle pile au
robinet.
Utilisez un attache-câble pour
enrouler le surplus de câble.
4a. Instale la batería / aplicar la
almohadilla adhesiva / Colocar
en la pared
4b. Instale el enchufe /
Conectarse al suministro de
electricidad
Conecte el adaptador para pila
al grifo.
Use un cable para atar el cable
sobrante.
Vernis Blend
71502001 / 71503001
Vernis Blend 120 V
71501001 / 71504001
CR-P2
6 V
Lithium
4a
4b

16
English Français Español
Turn on the water at the stops.
Connect to power supply
Wait 35 seconds.
Ouvrez l'eau aux robinets d’arrêt.
Connectez-vous à l'alimentation
électrique
Attendez 35 secondes.
Abra el paso del agua en los
topes.
Conectarse al suministro de
electricidad
Espere 35 segundos.
35
sec
56

17
English Français Español
Place a hand in front of the sensor.
The water should turn on
automatically.
Placez une main devant le capteur.
L’eau devrait couler
automatiquement.
Coloque una mano frente al
sensor.
El agua debería encenderse
automáticamente.
7

18
Change the cycle time / Changer le temps de cycle / Cambiar el tiempo del ciclo
10s
20s
30s
10
s
2
s
5
s
s
30
5
s
1
s
1
s
1
s
5
s
120s
30s
10s
10s
20s
30s
180
s

19
Flush mode / Mode de rinçage / Modo de descarga
180
s
OFF
10s / 24h
20s / 48h
30s / 72h
10
s
2
s
5
s
1
s
1
s
1
s
1
s
1
s
5
s
120s
30s
5
s
s
30
10s

20
Set the temperature / Réglez l’eau chaude / Fije la temperatura
Vernis Blend
71501001 / 71502001
SW 3 mm SW 3 mm
1
2
3
