Hans Grohe AXOR Montreux 16555 1 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Montreux
16555xx1
16550xx1

2
English
Technical Information
Recommended water pressure 15 - 75 PSI
Max. water pressure 145 PSI
Recommended hot water temp. 120° - 140° F*
Max. hot water temp 176°F*
Flow rate - 16555xx1
handshower 1.8 GPM (6.8 L/min) max.
spout @ 44 PSI 6.6 GPM (25 L/min)
Flow rate - 16550xx1
handshower 2.0 GPM (7.6 L/min) max.
spout @ 44 PSI 6.6 GPM (25 L/min)
*Please know and follow all applicable local plumbing codes
when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that this
unit be installed by a licensed, professional plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that you
have all tools and supplies needed to complete the
installation.
 This trim is for use with rough valve
13444181 (not included). The mounting surface
must be finished and made watertight before
installation of this trim kit.
• This unit is not anti-scald. In Massachusetts, or
if required by local plumbing code, install an
approved remote pressure balance valve or other
approved anti-scald device.
• Protection against backflow is provided by a
check valve in the handshower hose and by an
automatically resetting diverter.
• 16555xx1 only: This handshower is for use with
automatic compensating valves rated at 1.4 GPM
(5.3 L/min) or less.
• 16550xx1 only: This handshower is for use with
automatic compensating valves rated at 1.5 GPM
(5.7 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be no
higher than 120°F. In Massachusetts, the maximum
output temperature can be no higher than 112° F.
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.

3
Français
Données techniques
Pression d’eau recommandée 15 - 75 PSI
Pression d’eau maximum 145 PSI
Température recommandée 120° - 140° F*
d'eau chaude
Température maximum d'eau chaude 176°F*
Capacité nominale - 16555xx1
douchette 1.8 GPM (6.8 L/min)
bec @ 44 PSI 6.6 GPM (25 L/min)
Capacité nominale - 16550xx1
douchette 2.0 GPM (7.6 L/min)
bec @ 44 PSI 6.6 GPM (25 L/min)
* Vous devez connaître et respecter tous les codes de plom-
berie locaux applicables pour le réglage de la température
du chauffe-eau.
Àprendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe recommande
que ce produit soit installé par un plombier
professionnel licencié.
• Veuillez lire attentivement ces instructions avant de
procéder à l’installation. Assurez-vous de disposer
de tous les outils et du matériel nécessaires pour
l’installation.
 Ce dispositif requiert une pièce intérieure
13444181 (non compris). La surface de montage
doit être installée et étanche avant l’installation de
cet appareil.
• Ce produit ne possède pas de dispositif anti-brûlure.
Installez une vanne à pression autorégularisée
externe approuvée ou tout autre dispositif anti-
brûlure approuvé, tel que requis par le code de
plomberie local.
• La protection contre le retour d’eau est assurée par
un clapet anti-retour dans le tuyau de la douchette
et un dispositif de dérivation à réenclenchement
automatique.
• 16555xx1 seulement: Cette pomme de douche
doit être utilisée avec une soupape qui compense
automatiquement, et est évalué à 1.4 GPM
(5.3 L/min) ou moins.
• 16550xx1 seulement: Cette pomme de douche
doit être utilisée avec une soupape qui compense
automatiquement, et est évalué à 1.5 GPM
(5.7 L/min) ou moins.
• Pour empêcher des blessures par ébouillantement,
la température de sortie maximale du robinet
de douche ne doit pas excéder 120°F. Au
Massachusetts, la température de sortie maximale
du robinet de douche ne doit pas excéder 112°F.
• Conservez ce livret et le reçu (ou une autre preuve
sur laquelle figurent la date et l’endroit de l’achat)
pour ce produit dans un endroit sûr. Le reçu est
requis si vous commandez des pièces sous garantie.

4
Español
Datos tecnicos
Presión recomendada en servicio 15 - 75 PSI
Presión en servicio max. 145 PSI
Temperatura recomendada del 120° - 140° F*
agua caliente
Temperatura del agua caliente max. 176°F*
Caudal máximo - 16555xx1
teleducha 1.8 GPM (6.8 L/min)
surtidor @ 44 PSI 6.6 GPM (25 L/min)
Caudal máximo - 16550xx1
teleducha 2.0 GPM (7.6 L/min)
surtidor @ 44 PSI 6.6 GPM (25 L/min)
*Debe conocer y cumplir todos los códigos locales aplicables
para ajustar la temperatura del calentador de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de tener
las herramientas y los insumos necesarios para
completar la instalación.
 La unidad requiere una pieza interior de
válvula 13444181 (no incluida). La superficie
de montaje debe instalarse e impermeabilizarse
antes de la instalación de esta unidad.
• Esta unidad no es anti-escaldadura. Instale una
válvula remota de balance de presiones aprobada
u otro dispositivo anti-escaldadura aprobado si el
código de plomería local lo requiere.
• Una válvula antirretorno en la manguera de
la teleducha y un distribuidor que se reajusta
automáticamente brindan protección contra el
contraflujo.
• 16555xx1 solamente: Esta ducha cabezal es
debe ser utilizada con una válvula que compensa
automáticamente, y es valorado en 1.4 GPM
(5.3 L/min) o menos.
• 16550xx1 solamente: Esta ducha cabezal es
debe ser utilizada con una válvula que compensa
automáticamente, y es valorado en 1.5 GPM
(5.7 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F. En Massachusetts, la máxima
temperatura de salida de la válvula de la ducha no
debe exceder los 112°F.
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra) de este
producto en lugar seguro. El recibo se requiere en
caso de ser necesario solicitar piezas bajo garantía.

5
Rain AIR spray
Tools Required / Outiles Utiles /
Herramientas Útiles
This unit meets or exceeds the following:
• ASME A112.18.1/CSA B125.1
• Listed by IAPMO for use in the US
and Canada
7¾" 9⅛"
11¾"
5⅛"
2⅞" 2¾"
7½"
2⅞"
5⅞"
2⅞"
approx. 43"
G½
7⅞"
4⅛"
27 mm
17 mm
3 mm
04695xx0
04694xx0

6
English Français Español

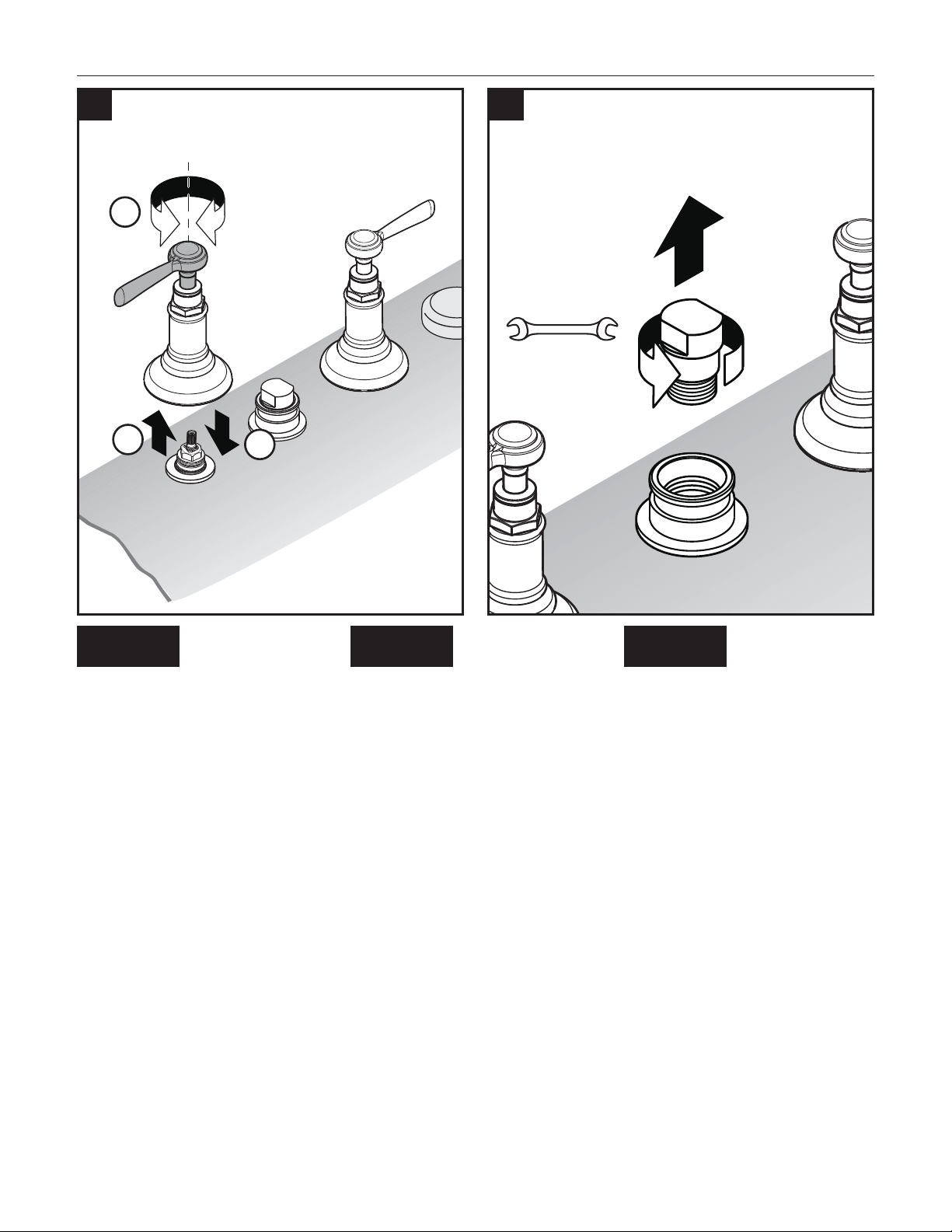

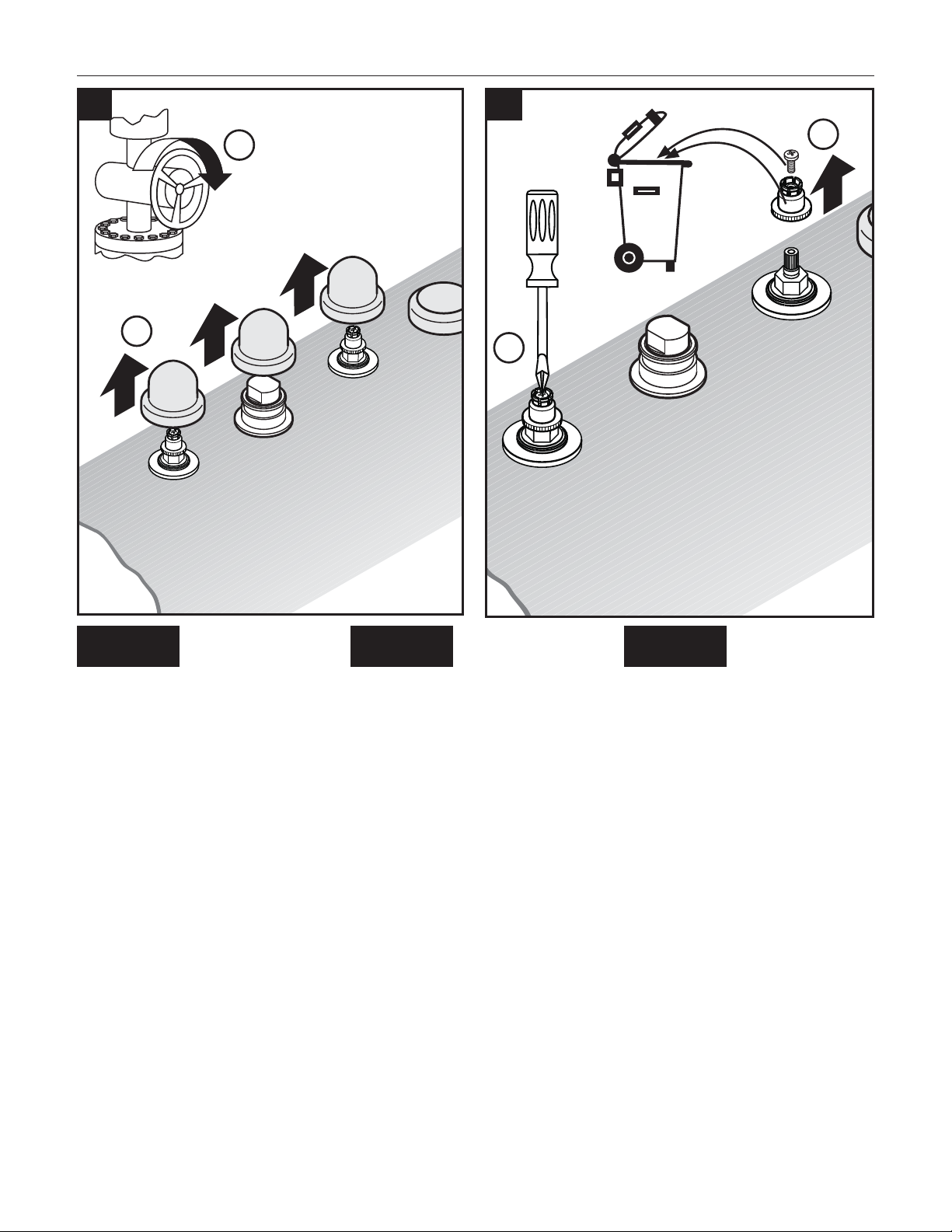

Before beginning, turn the water
off at the main.
Remove the plaster shields from
the hot and cold valves and the
spout tee.
Avant de commencer, fermez l’eau
à la valve principale!
Retirez les protecteurs.
¡Cierre el paso del agua en la
entrada del suministro antes de
comenzar!
Retire los protectores de yeso.
Installation / Installation / Instalación
Remove and discard the snap con-
nectors and screws. Retirez les connecteurs de poi- gnée à encliqueter. Retire los conectores de la manija a presión de plástico blanca.
1 2
1
21
2

7
English Français Español

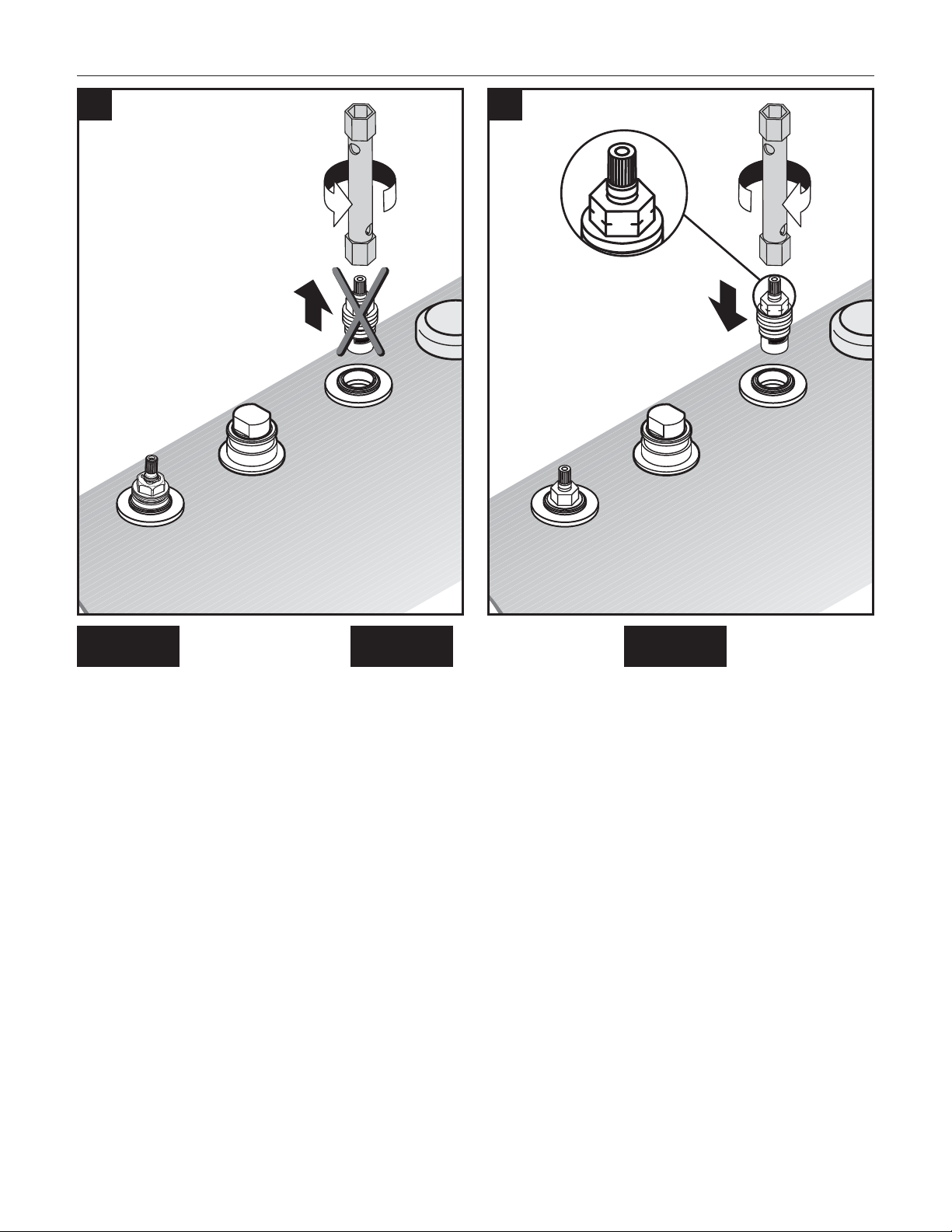

Remove the cold cartridge. Retirez la cartouche de l'eau
froide. Retire el cartucho de agua frÍa.
Install the new cold cartridge
included with the trim kit. Installez le nouvelle cartouche. Instale el cartucho nuevo.
3 4
17 mm
17 mm
14.8 ft-lb
20 Nm

8
English Français Español
Close the valves. Fermez les robinets. Cierre las válvulas.
Lubricate the handle o-rings with
a small amount of the enclosed
grease.
Install the hot and cold index caps
on the handles.
Lubrifiez légèrement les joints
toriques à l’intérieur des poignées
en utilisant de la graisse de plom-
berie blanche.
Installez les bouchons d’eau
chaude et d’eau froide.
Lubrique ligeramente las juntas
toroidales de las manijas.
Instale los tapones del agua frío y
del agua caliente.
5 6

9
English Français Español
Lightly lubricate the valve stems
and the threads on the mount-
ing plates using white plumbers
grease.
Install the sealing rings.
Push the handles over the valve
stems.
Connect the handles to the valves
by rotating the flanges clockwise.
Lubrifiez légèrement les tiges et les
filets sur les plaques de montage
en utilisant de la graisse de plom-
berie blanche.
Installez les joints.
Installez les poignées.
Lubrique ligeramente las vástagos
y las roscas en las placas de
montaje con grasa blanca para
plomería.
Instale los escudos.
Instale las manijas.

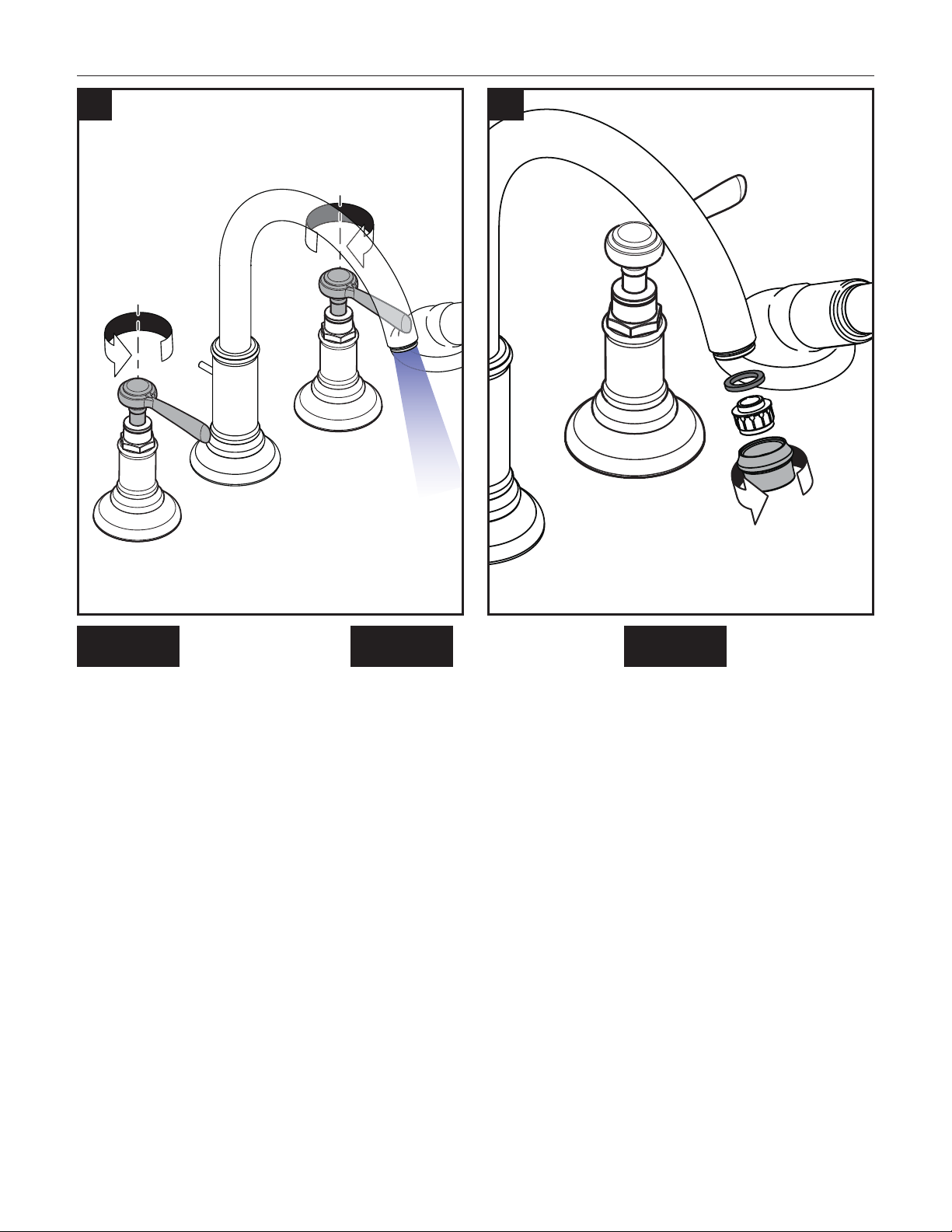

Inspect the alignment of the
handles. Vérifiez l’alignement des poignées. Inspeccione la alineación de las manijas.
7 8
1
2
3

10
English Français Español
If it is not satisfactory, remove,
rotate, and reinstall the handle.
Remove the spout tee plug.
Si l’alignement n’est pas satisfai-
sant, retirez la poignée, tournez-la
légèrement, puis réinstallez-la.
Retirez le bouchon du raccord
en T.
Si la alineación no es satisfactoria,
retire la manija, gírela levemente y
reinstálela.
Retire el tapón del tubo en “T”.
1
2
3
27 mm
910

11
English Français Español
Lightly lubricate the o-rings on
the diverter using white plumbers
grease.
Push the diverter firmly into the
spout tee.
Lubrifiez les joints toriques du
dispositif de dérivation à l’aide de
graisse de plomberie blanche.
Appuyez fermement sur
l’assemblage du dispositif de
dérivation pour l’insérer dans le
raccord en T.
Loosen the spout screw. Deserrez le vis du bec.
Lubrique los retenes anulares del
distribuidor con grasa blanca
para plomería (no incluida).
Presione el conjunto del distri-
buidor firmemente en el tubo en
“T”.
Afloje el tornillo del surtidor.
3 mm
11 12

12
English Français Español
Push the spout over the diverter.
Install the diverter knob.
Installez le bec.
Installez le bouton d'inverseur.
Instale el surtidor.
Instale el tirador.
Tighten the spout screw.
 Do not overtighten the
screw.
Serrez la vis.
 Ne serrez pas la vis avec
une force excessive.
Apriete el tornillo.
 No apriete el tornillo en
exceso.
1
2
13 14
3 mm
3 ft-lb
4 Nm

13
English Français Español

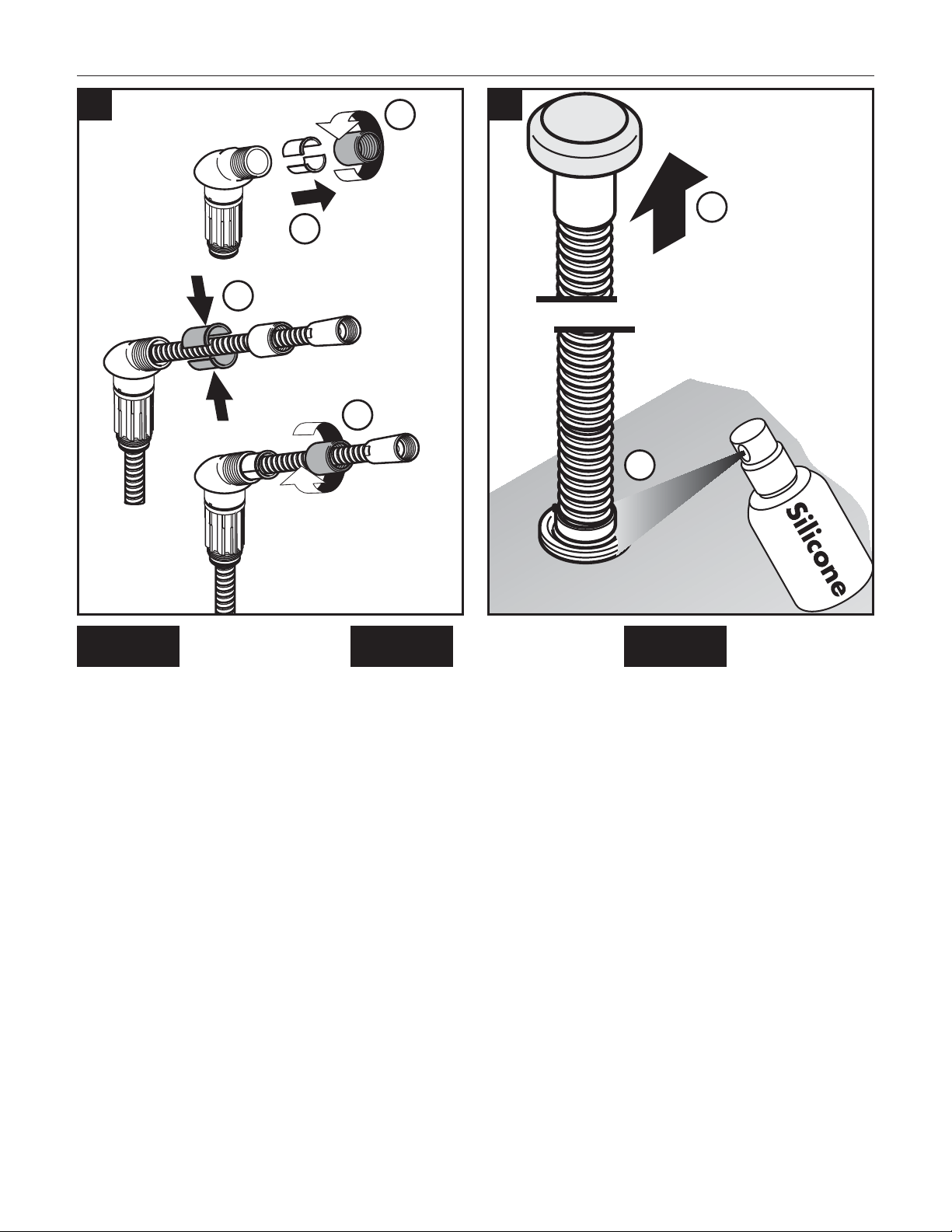

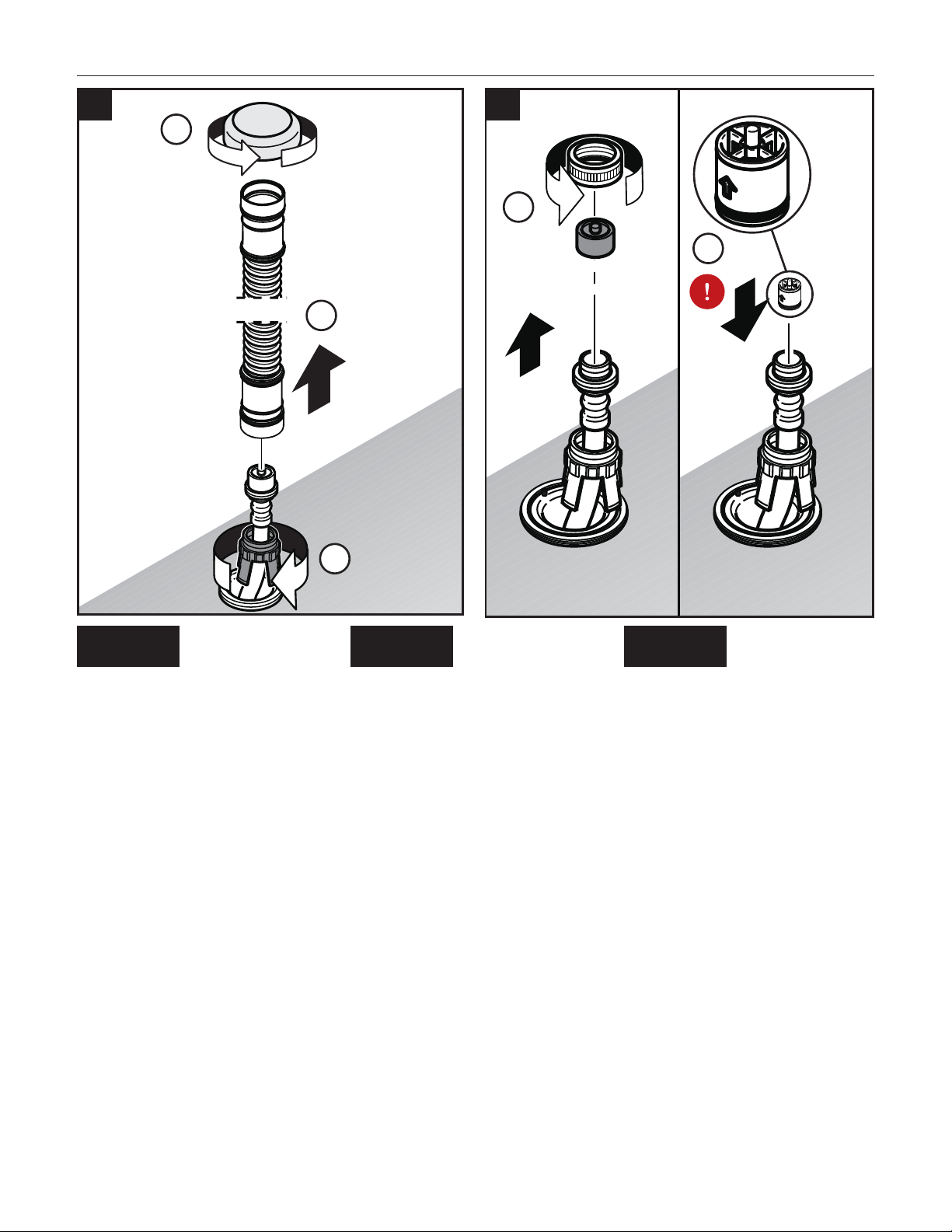

Remove the nut and insert from the
handshower holder.
Push the handshower hose
through the handshower holder.
Snap the two halves of the hose
insert around the hose .
Push the nut over the end of the
handshower hose. Screw it into
the handshower holder.
Dévissez l’écrou du support de
douchette.
Retirez la pièce d’insertion.
Poussez le tuyau de douchette
dans le support de douchette.
Enclenchez les deux moitiés de la
pièce d’insertion autour du tuyau.
Vissez l’écrou en place sur le
support.
Desenrosque la tuerca del soporte
de la ducha de mano. Retiro el
inserto.
Empuje la manguera de la ducha
de mano a través del soporte de
la ducha de mano.
Acople a presión las dos mitades
del inserto alrededor de la
manguera.

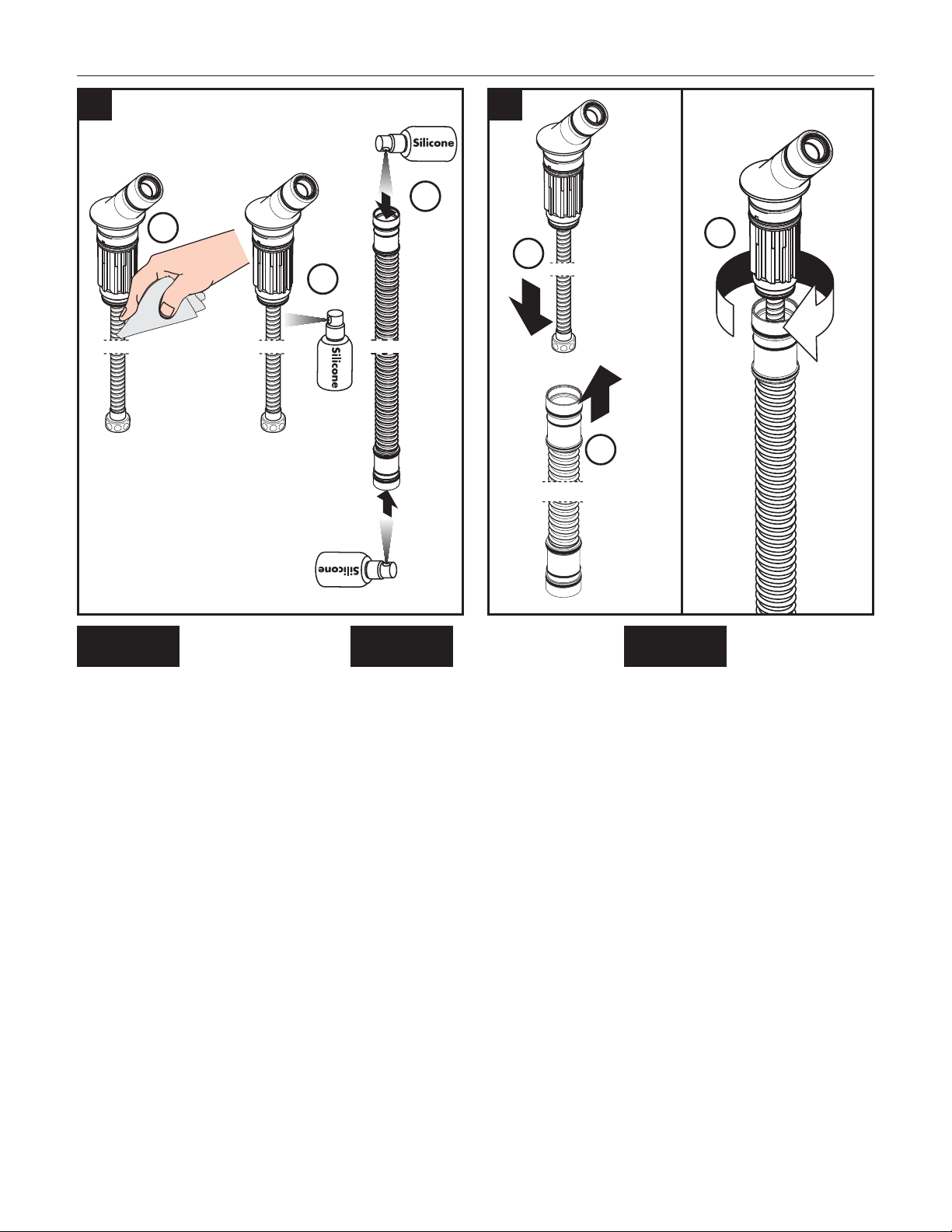

Pull the Secuflex hose out of the
rough.
Lubricate the Secuflex hose using
silicone spray.
Retirez le Secuflex tube fléxible.
Lubrifiez la fin du tuyau à l’aide
de spray de silicone.
Enrosque la tuerca en el soporte.
Arranque la manguera Secuflex
del soporte.
Lubrique levemente el fin de la
manguera con silicona.
15 16
1
2
3
4
1
2

14
English Français Español
Remove the plaster shield from the
Secuflex hose.
Remove the Secuflex hose from
the rough.
Disconnect the Secuflex hose from
the high pressure hose by loosen-
ing the white plastic nut.
Enlevez le protecteur du tuyau
Secuflex.
Retirez le Secuflex tube fléxible.
Débranchez le Secuflex tube fléx-
ible de le tuyau de haut pression.
Retire la manguera Secuflex.
Retire el protector de yeso.
Desconecte la manguera Secuflex
de la manguera de alto presin.
Remove the brass plug and nut
from the high pressure hose.
Install the check valve.
 The check valve must
be installed as it pro-
vides protection against
backflow.
Retirez le bouchon.
Installez le clapet de non-retour.
 Vous devez installez le
clapet de non-retour!
Apriete la tuerca.
Retire el tapón.
Instale la válvula de antirretorno.
 Debe instalar la válvula
antirretorno.
17 18
1
2
3
1
2

15
English Français Español
Spray a soft cloth with silicone
lubricant.
Wipe the handshower hose with
the cloth.
Spray both ends of the Secuflex
hose.
Nettoyez le tuyau de douchette
avec une tissu.
Lubrifiez le tuyau de la douchette
à l’aide de spray de silicone.
Lubrifiez le tuyau Secuflex à l’aide
de spray de silicone.
Lubrifiez la manguera con
silicona.
Lubrifiez la manguera Secuflex
con silicona.
Push the Secuflex hose over the
handshower hose.
Connect the Secuflex hose to the
handshower holder.
Poussez le tuyau de douchette par
le tuyau Secuflex.
Connectez le tuyau Secuflex au
support douchette.
Empuje la manguera por la
manguera Secuflex.
Conecte la manguera Secuflex al
soporte para teleducha.
19 20
1
2
3
3
1
2

16
English Français Español
Connect the handshower hose to
the high pressure hose.
Connect the Secuflex hose to the
white plastic nut.
Installez le tuyau de douchette sur
le tuyau de haut pression.
Connectez le Secuflex tube fléx-
ible qui utilise l’écrou en plastique
blanc.
Instale la manguera de ducha so-
bre la manguera de alto presión.
Conecte la manguera Secuflex
con la tuerca de plástico blanca.
Push the handshower holder
escutcheon over the handshower
holder.
Install the handshower and filter
gasket on the handshower hose.
Poussez l'écusson sur le support
de douchette.
Installez le tamis et la douchette.
Empuje el florón sobre el soporte.
Acople el extremo de la
manguera a la ducha de mano y
la arandela de filtro.
1
2
3
4
21 22
1
2
3
4

17
English Français Español
Cut the o-rings on the end of the
Secuflex hose.
Feed the Secuflex hose back
through the base and under the
mounting surface.
Position the handshower holder on
the base.
The positioning pin on the base
should go into the hole on the
handshower holder.
Secure the holder to the base by
rotating the escutcheon clockwise.
Retirez les joints toriques de la fin
du Secuflex tube fléxible.
Poussez le tuyau Secuflex sur la
plaque.
Poussez le support douchette sur
la plaque.
Guidez la douchette dans le
support.
Fixez le support de douchette en
tournant l’écusson dans le sens
des aiguilles d’une montre.
Retire las juntas toroidales del fin
de la manguera Secuflex.
Empuje la manguera Secuflex
hacia abajo en el soporte.
Empuje el soporte de la ducha de
mano hacia abajo en el soporte
Secuflex.
Apoye la ducha de mano en el
soporte.
Asegure el soporte de la ducha
de mano girando el escudo en
sentido horario, para que se en-
rosque hacia abajo en el soporte
Secuflex.
Remove the aerator. Retirez l'aérateur. Retire el aireador.
1
2
3
4
23 24

18
English Français Español
Rincez le robinet pour deux
minutes.
Flush the hot and cold supplies for
at least two minutes. Aclare las válvulas durante dos minutos.
Install the aerator. Installez l'aérateur. Instale el aireador.
25 26
> 2 min

19

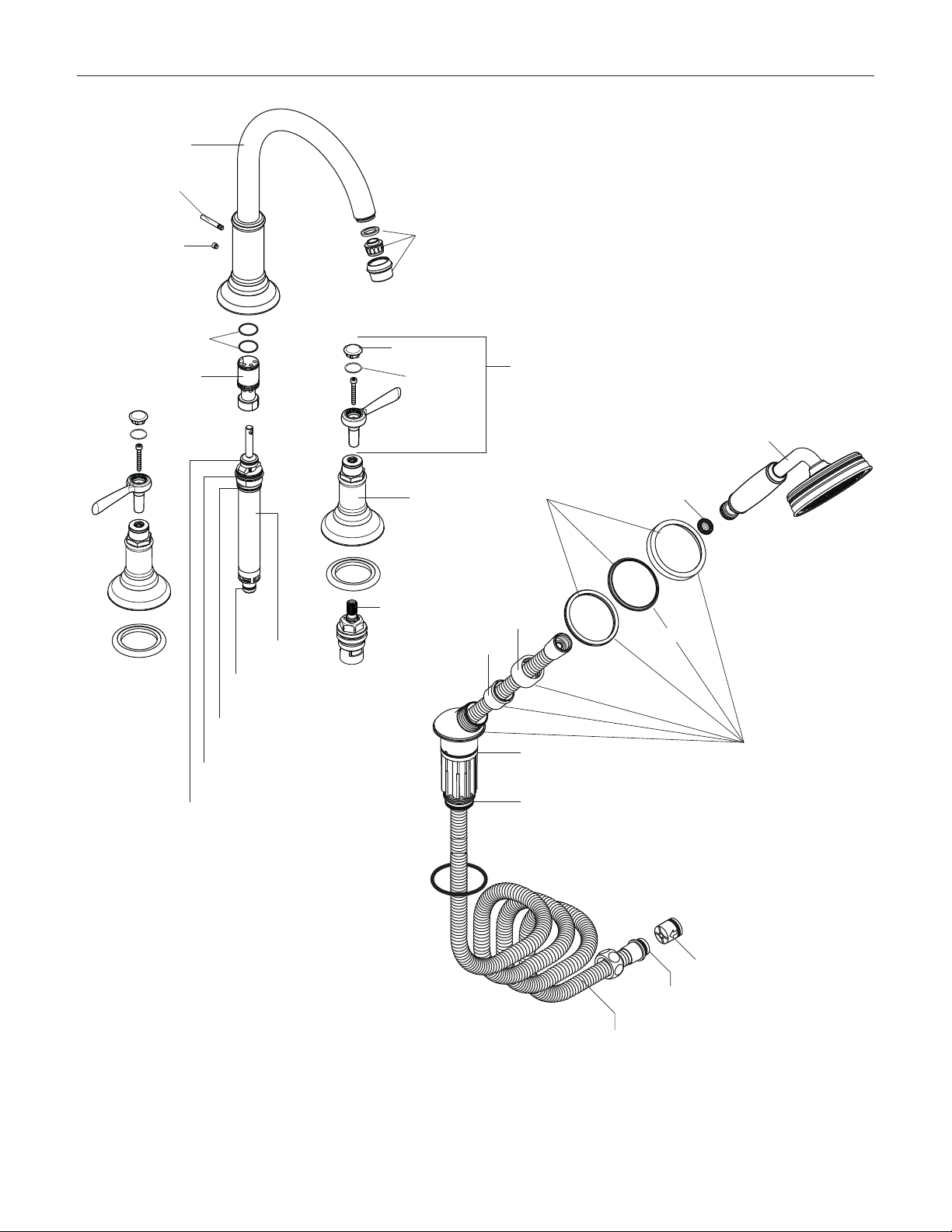

Replacement Parts / Pièces détachées / Repuestos
xx = colors / couleurs / acabados
00 = Polished Chrome
82 = Brushed Nickel
83 = Polished Nickel
98606xx0
98575xx0
98607xx0
97660000
16691xx0
97987000
98133000
16x2
98605xx0
96775000
92214000
98197000
20x1.5
98189000
14x2.5
98183000
23x2.5
98185000
22x2
98217000
9x2.5
94246000
04695xx0 - 1.8 GPM
04694xx0 - 2.0 GPM
96237xx0
97105000
96433xx0
97584xx0
96942000
98198000
38x2.5
98194000
28x2
94074000
98127000
11x2
94148000
94008000

20

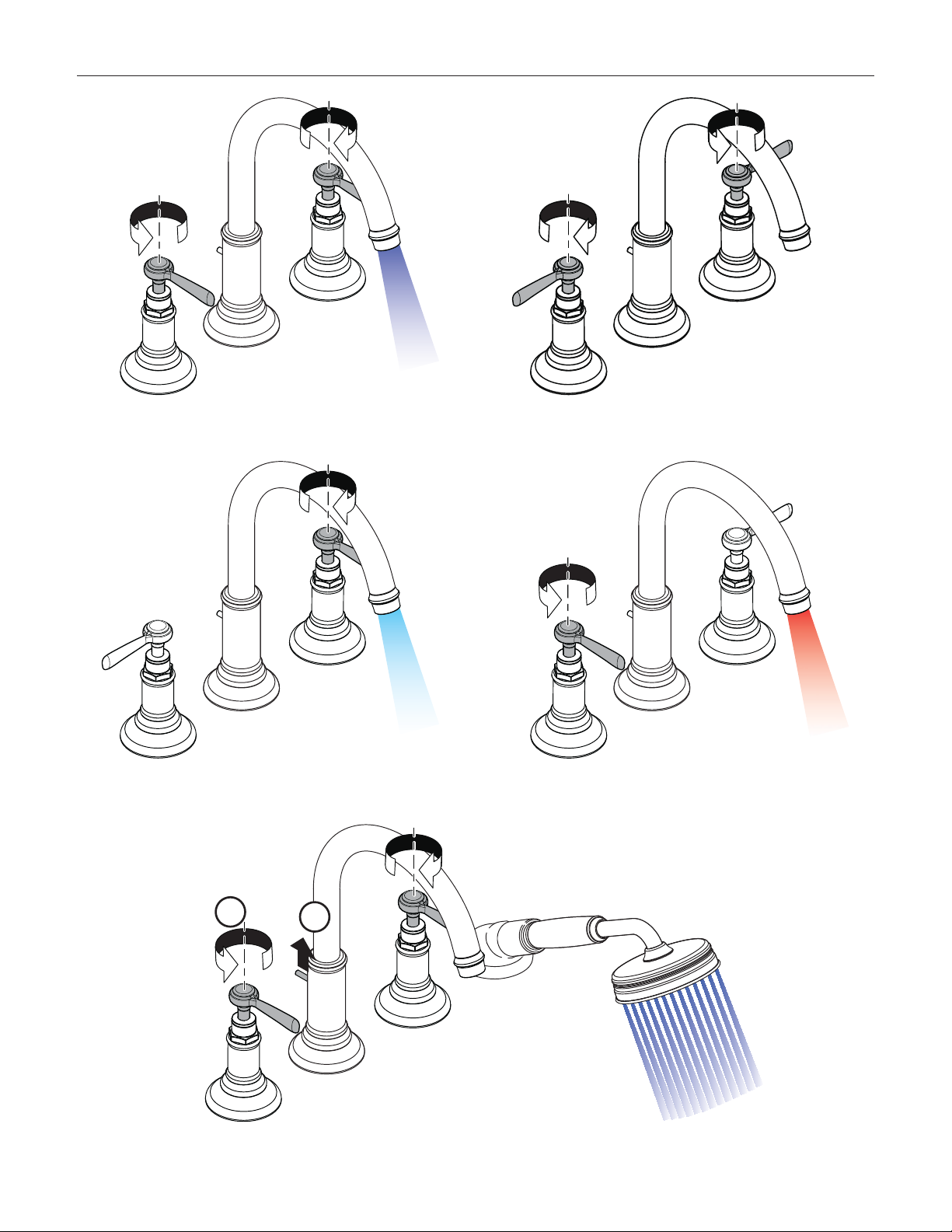

User Instructions / Instructions de service / Manejo
cold
froid
frío
hot
chaud
caliente
on
ouvert
abierto
off
fermé
cerrar
12
