Hans Grohe Clubmaster 04906 0 Series Instruction Manual

EN Installation / User Instructions / Warranty
FR Instructions de montage / Mode d'emploi / Garantie
ES Instrucciones de montaje / Manejo / Garantía
Croma Select E Pressure Balance
Tub/Shower Set With Rough
04910xx0
Clubmaster Pressure Balance
Tub/Shower Set With Rough
04906xx0

2
English
Technical Information
Water pressure
recommended 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Hot water temp.
recommended 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Flow rate @ 44 PSI (0.3 Mpa)
valve 5.5 GPM (20.8 L/min)
26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Please know and follow all applicable local plumbing
codes when setting the temperature on the water heater.
Installation Considerations
• For best results, Hansgrohe recommends that
this unit be installed by a licensed, professional
plumber.
• Please read over these instructions thoroughly
before beginning installation. Make sure that
you have all tools and supplies needed to
complete the installation.
• This pressure balance valve is for use with shower
heads rated at 1.1 GPM (4.2 L/min) or higher.
• #26528xx1: This showerhead is for use
with automatic compensating valves rated at
1.5 GPM (5.7 L/min) or less.
• #28496xx1: This showerhead is for use
with automatic compensating valves rated at
2.0 GPM (7.6 L/min) or less.
• To prevent scald injury, the maximum output
temperature of the shower mixing valve must be
no higher than 120°F (49°C). In Massachusetts,
the maximum output temperature can be no
higher than 112° F (44°C).
• Keep this booklet and the receipt (or other proof
of date and place of purchase) for this product in
a safe place. The receipt is required should it be
necessary to request warranty parts.
The rotational limit stop (see page 29)
 To reduce the risk of scald injury,
adjust the rotational limit stop if:
• The maximum output temperature is greater
than 120°F (49°C) or that permitted by local
plumbing code
• The temperature of the incoming hot or cold
water supply changes seasonally, or if changes
are made to the water heater.

3
Français
Données techniques
Pression d’eau
recommandée 15 - 75 PSI (0.1-0.5 MPa)
maximum 145 PSI (1 MPa)
Température d'eau chaude
recommandée 120°-140° F (49°- 60°C)*
maximum 158°F (70° C)*
Capacité nominale @ 44 PSI (0.3 Mpa)
soupape 5.5 GPM (20.8 L/min)
26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Vous devez connaître et respecter tous les codes de
plomberie locaux applicables pour le réglage de la
température du chauffe-eau.
À prendre en considération pour l’installation
• Pour de meilleurs résultats, Hansgrohe
recommande que ce produit soit installé par un
plombier professionnel licencié.
• Veuillez lire attentivement ces instructions avant
de procéder à l’installation. Assurez-vous
de disposer de tous les outils et du matériel
nécessaires pour l’installation.
• Ce soupape d'équilibrage de pression devrait
être seulement utilisé avec les pommes de
douche évaluées à 1.1 GPM (4.2 L/min) ou plus.
• 26528xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
1.5 GPM (5.7 L/min) ou moins.
• 28496xx1 seulement: Cette pomme de
douche doit être utilisée avec une soupape qui
compense automatiquement, et est évalué à
2.0 GPM (7.6 L/min) ou moins.
• Pour empêcher des blessures par
ébouillantement, la température de sortie
maximale du robinet de douche ne doit pas
excéder 120°F (49°C). Au Massachusetts, la
température de sortie maximale du robinet de
douche ne doit pas excéder 112°F (44°C).
• Conservez ce livret et le reçu (ou une autre
preuve sur laquelle figurent la date et l’endroit
de l’achat) pour ce produit dans un endroit sûr.
Le reçu est requis si vous commandez des pièces
sous garantie.
La butée de limite de rotation (voir
p. 29)
 Pour réduire les risques de blessures
par brûlure, réglez la butée de limite de
rotation si :
• La température maximale de l’eau est supérieure à
120 °F (49° C) ou à la température permise par
le code de plomberie local.
• La température de l’alimentation en eau chaude ou
froide varie selon les saisons, ou des modifications
sont apportées au chauffe-eau.

4
Español
Datos tecnicos
Presión en servicio
recomendada 15 - 75 PSI (0.1-0.5 MPa)
máximo 145 PSI (1 MPa)
Temperatura del agua caliente
recomendada 120°-140° F (49°- 60°C)*
máximo 158°F (70° C)*
Caudal máximo @ 44 PSI (0.3 Mpa)
válvula 5.5 GPM (20.8 L/min)
26528xx1 2.0 GPM (7.6 L/min)
28496xx1 2.5 GPM (9.5 L/min)
* Debe conocer y cumplir todos los códigos locales
aplicables para ajustar la temperatura del calentador
de agua.
Consideraciones para la instalación
• Para obtener mejores resultados, la instalación
debe estar a cargo de un plomero profesional
matriculado.
• Antes de comenzar la instalación, lea estas
instrucciones detenidamente. Asegúrese de
tener las herramientas y los insumos necesarios
para completar la instalación.
• Esta válvula de equilibrio de presión debe
ser utilizado sólo con alcachofas de la ducha
valoradas en 1.1 GPM (4.2 L/min) o más.
• 26528xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
1.5 GPM (5.7 L/min) o menos.
• 28496xx1 solamente: Esta ducha cabezal
debe ser utilizada con una válvula que
compensa automáticamente, y es valorado en
2.0 GPM (7.6 L/min) o menos.
• Para evitar escaldaduras, la máxima temperatura
de salida de la válvula de la ducha no debe
exceder los 120°F (49°C). En Massachusetts,
la máxima temperatura de salida de la válvula
de la ducha no debe exceder los 112°F (44°C).
• Mantenga este folleto y el recibo (u otro
comprobante del lugar y fecha de compra)
de este producto en lugar seguro. El recibo
se requiere en caso de ser necesario solicitar
piezas bajo garantía.
El tope límite rotacional (ver página 29)
 Para evitar lesiones por escaldadura,
ajuste el tope límite rotacional si:
• La temperatura máxima de salida es mayor a
120°F (49° C) o la temperatura permitida por
el código de plomería local.
• La temperatura del suministro de entrada de
agua caliente o fría cambia estacionalmente, o
si se realizan cambios al calentador de agua.

5

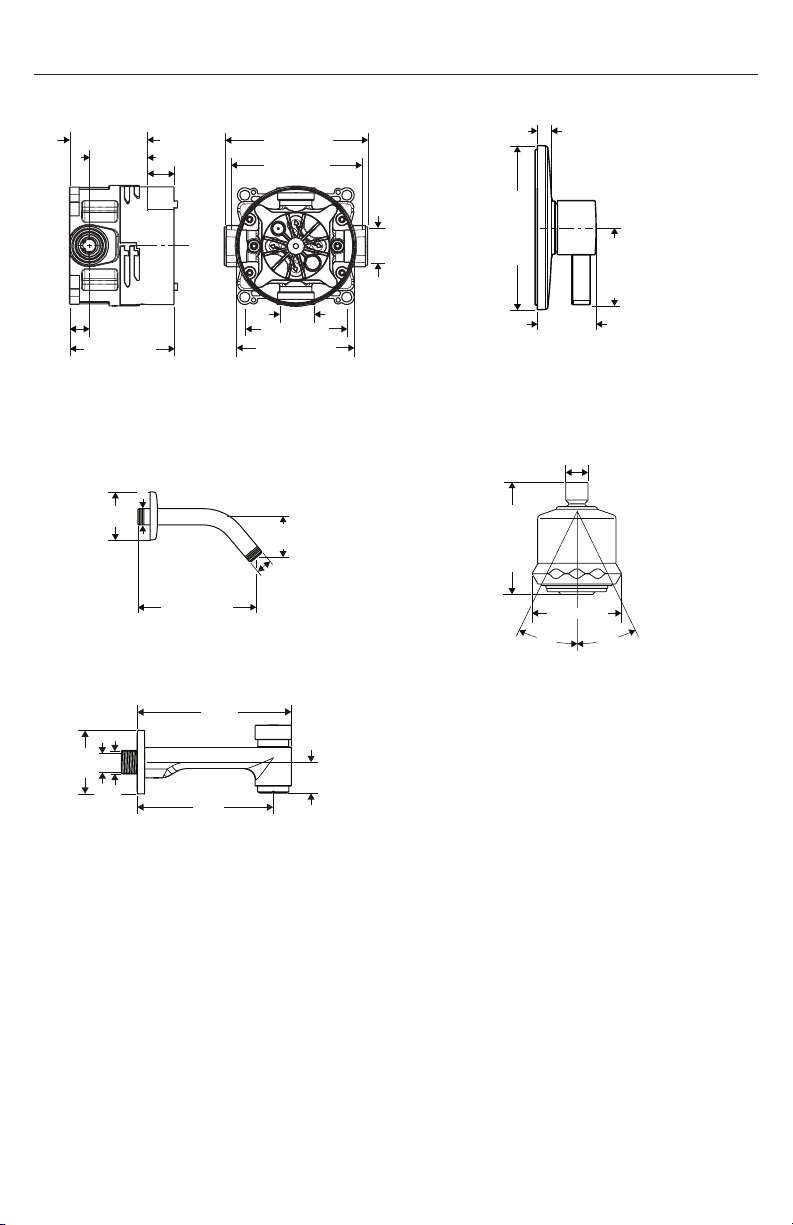

Clubmaster Pressure Balance Tub/ Shower Set with Rough 04906xx0
iBox Universal Plus
01850181
Ecostat Pressure Balance Trim S
04233xx0
Showerarm Standard 6"
27411xx3
Metris S Tub Spout with Diverter
14414xx1
Clubmaster Showerhead 3-Jet
28496xx1
6¾"
5⅞"
1⅜"
2¾"
NPT ¾" NPT ½"
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
3⅛" (79 mm)
6¾" (170 mm)
⅝" (15 mm)
2⅜"-4¼"
(60 mm - 108 mm)
26°
26°
G ½
4⅝" (116 mm)
3⅝" (93 mm)
2½"
(62 mm)
2½"
(62 mm)
5¼" (128 mm)
½ NPT
G½

6
Croma Select E Pressure Balance Tub/ Shower Set with Rough 04910xx0
Showerarm Standard 9"
04186xx3
Croma Select E Showerhead 180 2-Jet
26528xx1
Ecostat Pressure Balance Trim E
15718xx1
iBox Universal Plus
01850181
3⅛"/ 3⅛"
NPT ¾"
NPT ½"
6¾"
1⅝"
1⅜"
5⅞"
Logis Tub Spout with Diverter
71412xx1
⅝" (15 mm)
2⅜"-3½"
(61-89 mm)
3⅛" (80 mm)
6⅛"/6⅛" (155/155 mm)
3⅜" (85 mm)
7⅜" / 7⅜" (187/187 mm)
G½
2
6
°
2
6
°
3⅛" (80 mm)
2⅜" (60 mm)
1⅛" (28 mm)
⅞" (21 mm)
4¼" (108 mm)
5⅞" (149 mm)
5⅜" (137 mm)
¾ NPT
4⅛" (106 mm)
Ø4¾" (120 mm)
¾ NPT
9¼" (235 mm)
G½
2½"
(62 mm)
2½"
(62 mm)
½ NPT

7

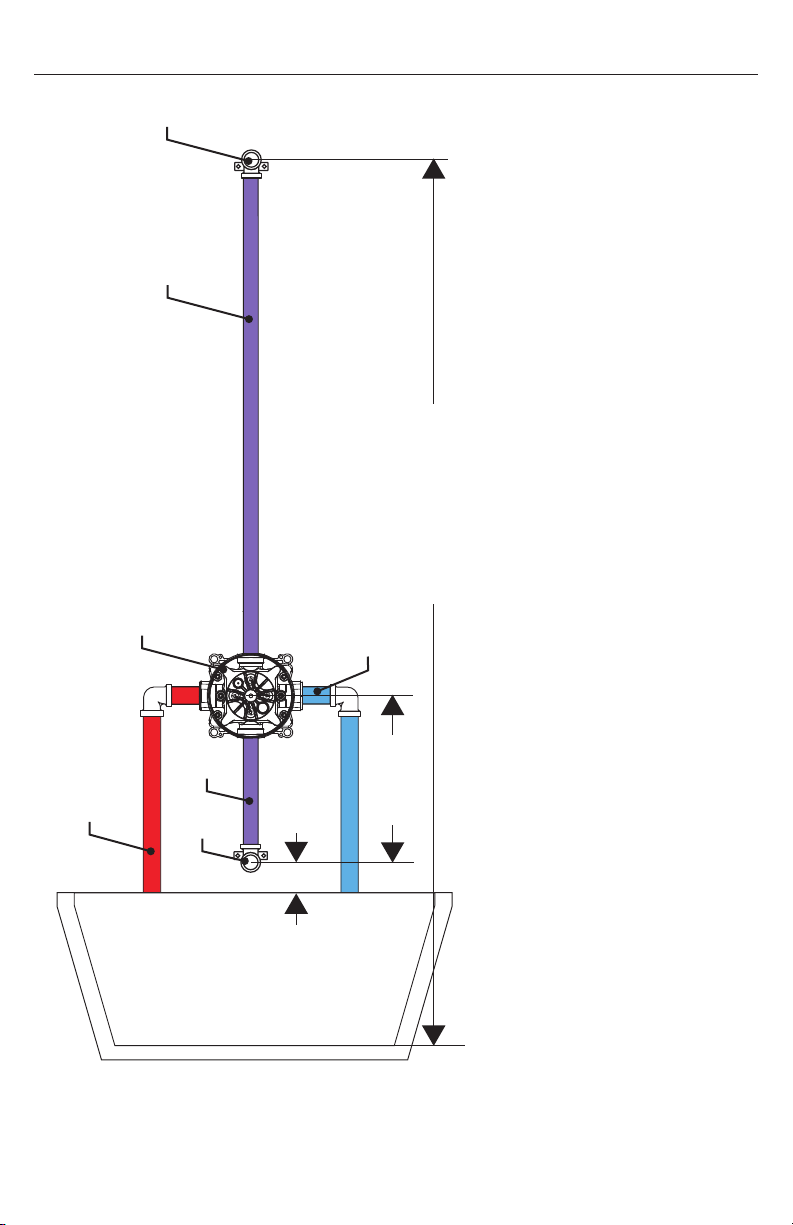

Installation Suggestion / Suggestion d'installation / Sugerencia para la
instalación
The showerhead height shown here
is a suggestion and may be altered
to suit the needs and preferences of
the homeowner.
 See page 8 regarding
the requirements for the
tub spout drop.
La hauteur de pomme de douche
indiquée est une suggestion, qui peut
être modifiée en fonction des besoins
et préférences du propriétaire.
 Voir page 8 pour les
exigences relatives à la
section de tuyau du bec de
la baignoire.
La altura del cabezal de ducha
que se muestra aquí es sugerida. El
dueño de casa puede modificarla
para adaptarla a sus necesidades y
preferencias.
 Consulte la página 8
para conocer los requisitos
para el caño de bajada del
surtidor de bañera.
4" (100 mm)
84⅝" (2150 mm)
8" - 18"
(200 - 457 mm)
½ NPT
drop-ear ell
iBox
01850181
¾" hot /
chaude /
caliente
¾" cold /
froid / frío
½"
½" or ¾"
drop-ear
ell

8
• The tub spout drop can be
either ½" or ¾" pipe.
 Do not use plastic pipe.
• The drop must be 8"-18" (200
- 457 mm) long.
• Use only one elbow.
• Know and follow all applicable
local plumbing codes when
determining the location of the
tub spout.
 Failure to comply with
these requirements may
result in stacking (dripping
from the showerhead while the
tub spout is in use). Stacking is
not a product defect and is not
covered under the warranty.
• La section de tuyau du bec
de la baignoire peut être
constituée d’un tuyau de ½ ou
¾ po.
 N’utilisez pas de tuyau
en plastique.
• La section doit mesure de 8
à 18 po (200 - 457 mm) de
longueur.
• Utilisez un seul coude.
• Vous devez respecter tous les
codes de plomberie locaux
applicables pour déterminer
l’emplacement du bec de la
baignoire.
 Le fait de ne pas se
conformer à ces exigences
pourrait entraîner un
écoulement superposé
(un égouttement de la pomme
de douche pendant l’utilisation
du bec de la baignoire). Cet
écoulement superposé ne
constitue pas une défaillance
du produit et n’est pas couvert
par la garantie.
Le bec de la baignoire requiert
un raccord femelle NPT de
¾ po ou un raccord mâle fileté
NPT de ½ po encastré à ⅜ po
(10 mm) derrière la surface du
mur fini.
• El caño de bajada del surtidor
de bañera puede ser un caño
de ½ o de ¾".
 No use caños de plástico.
• El caño de bajada debe tener
entre 8" y 18" (200 - 457 mm)
de longitud.
• Use solamente un codo.
• Al determinar la ubicación del
surtidor de bañera se deben
conocer y cumplir todos los
códigos locales aplicables de
plomería.
 No cumplir con estos
requisitos puede resultar
en pérdidas (goteo del
cabezal de ducha mientras
se usa el surtidor de bañera).
Ese tipo de pérdida no es un
defecto del producto y no está
cubierta por la garantía.
El surtidor de ducha requiere
una conexión hembra NPT de
¾" o un niple macho NPT de
½", embutidos a ⅜" (10 mm)
detrás de la superficie de la
pared terminada.
Tub spout requirements / Exigences pour le bec de baignoire / Requisitos para el
caño de la bañera
The tub spout requires either a ¾"
NPT female fitting or a ½" NPT
male nipple recessed ⅜" (10 mm)
behind the surface of the finished
wall.
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
½" NPT ¾" NPT

9

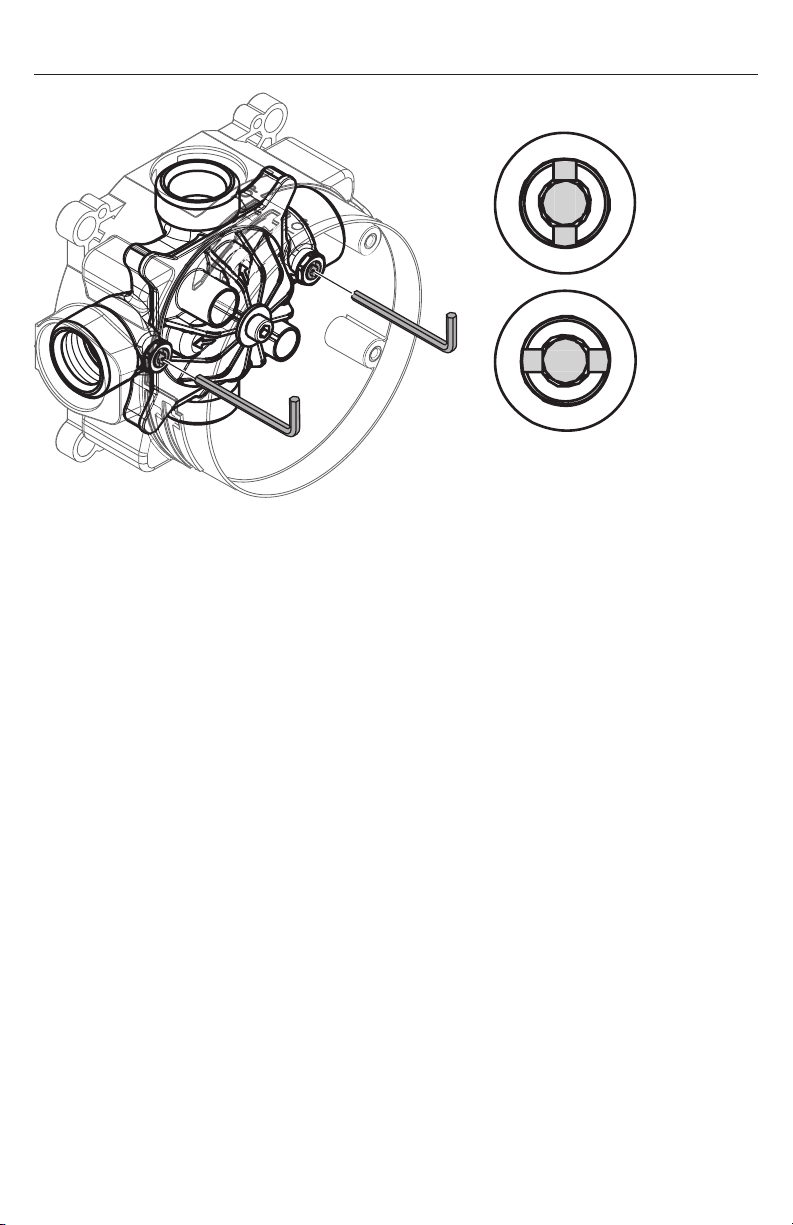

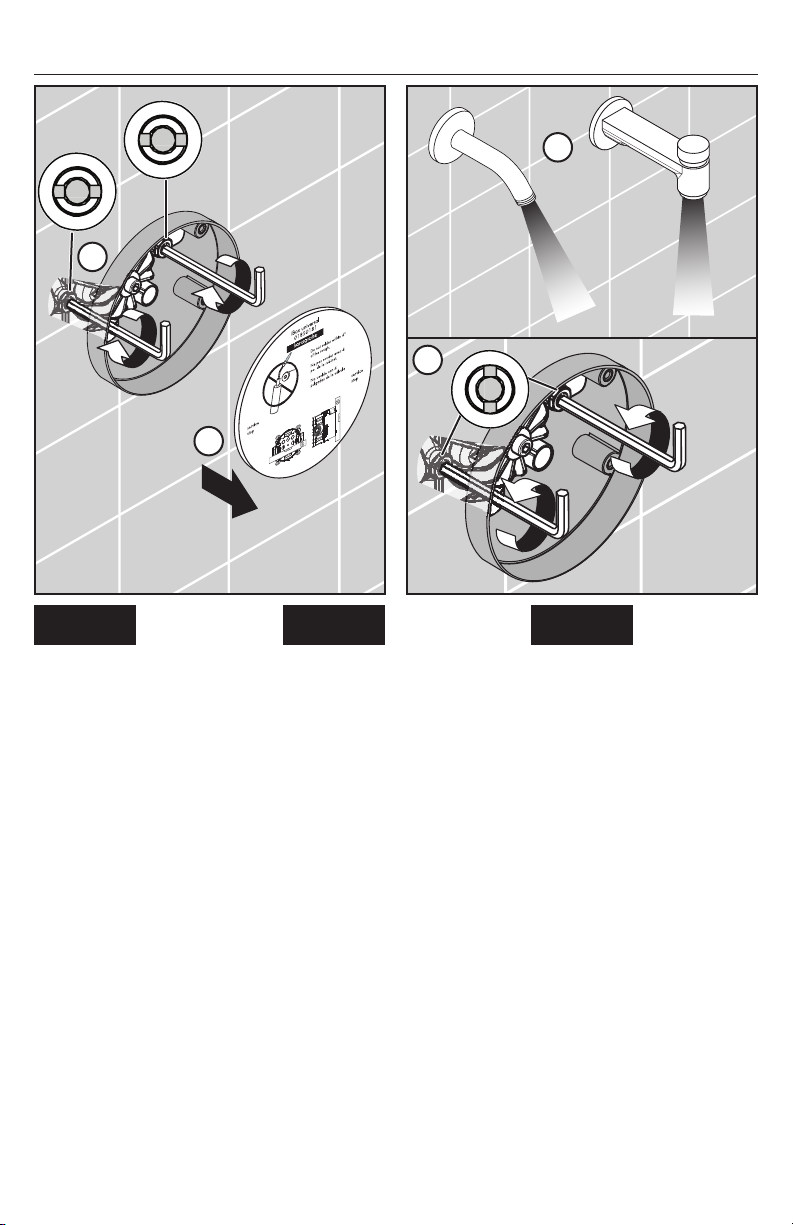

Service Stops / Butées d’arrêt d’isolation / Cierres de servicio
closed
ferme
cerrado
open
ouvert
abierto
4 mm
4 mm

10
Para enroscar los codos de
conexión, fijar el iBox universal
mediante un trozo de tubería en
un tornillo de banco.
 No suelde a menos de
4 pulg. de la pieza inte-
rior puesto que puede
dañarla.
Pour monter les différents raccors,
on peut fixer l'iBox grâce à un
tuyau et un étau.
 Aucune soudure ne peut
être réalisée si la pièce
intérieure se trouve à
moins de 4 po sans quoi
des dommages pour-
raient survenir.

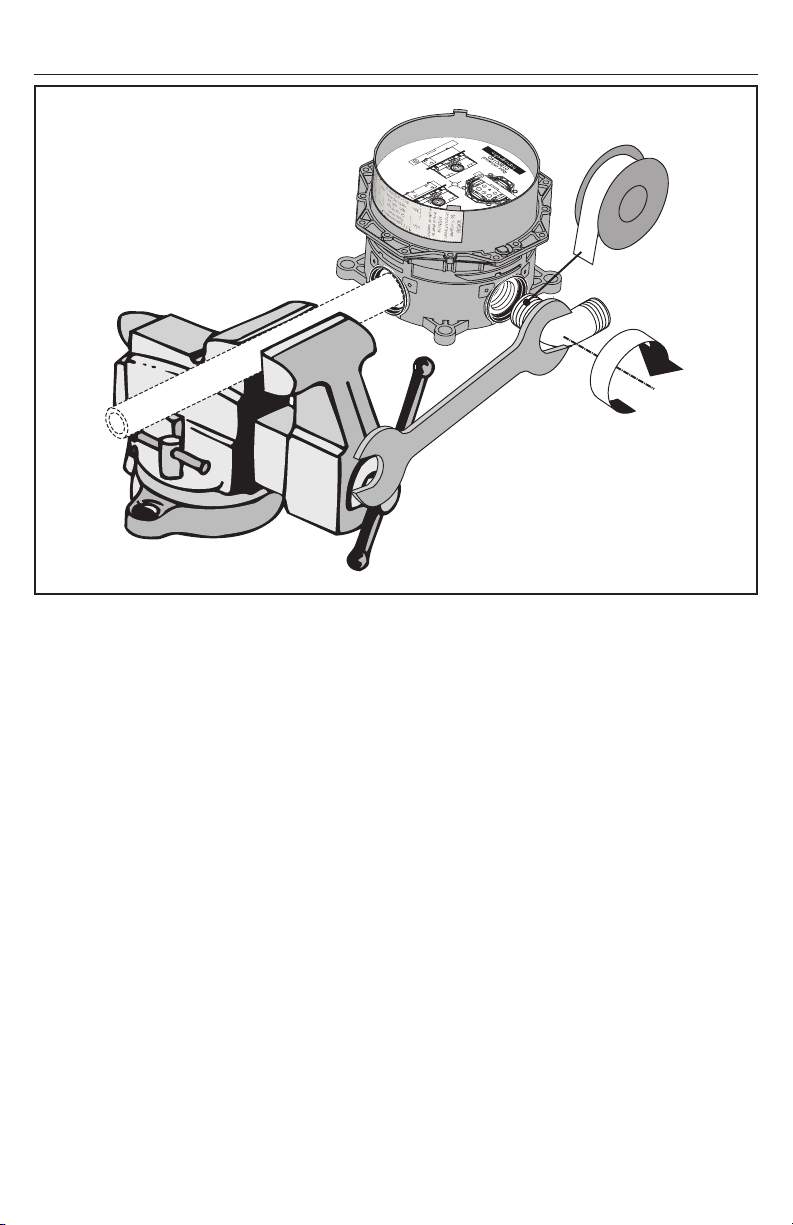

When intalling the supply elbows,
hold the iBox steady using a pipe
and a vise.
 Do not solder within 4" of
the rough, or damage to
the rough may result.
Installation Suggestions / Suggestions d'installation / Sugerencias para la
instalación

11

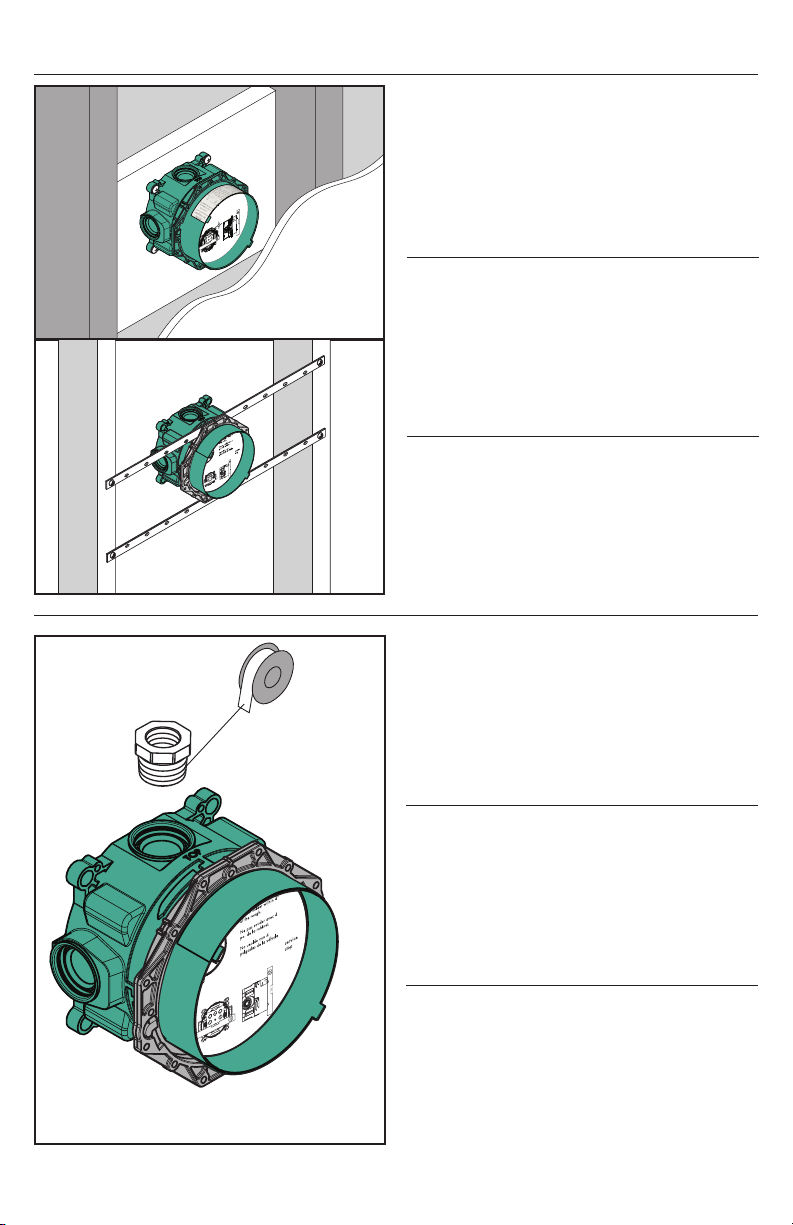

It is possible to support the iBox Plus Universal using
a stringer and screws (not included).
The valve may also be supported using installation kit
96615000 (not included).
C’est possible de soutenir le robinet utilisant un
plaque arrière et vis (pas inclus).
C’est aussi possible à soutenir le robinet utilisant set
d'installation 96615000 (pas inclus).
En option: Installez le(s) ½ po adapteur(s) (non
compris).
Serrez l’adaptateur complètement avant d’installer le
½ po tuyau.
Es posible apoyar la válvula que utiliza una placa
trasera y tornillos (no incluido).
Es también posible a apoyar la válvula que utiliza set
de instalación 96615000 (no incluido).
Opcional: Instale los ½" adaptadores (no
incluidos).
Apriete el adaptador completamente antes de insta-
lar el tubo de ½".
Optional: If using ½" lines, install ¾"-½" NPT
adapters (not included).
Tighten the adapter fully before installing the ½"
pipe.

12
Adjust the fixing ring / Ajuster l'anneau de fixation / Ajuste el anillo de fijación

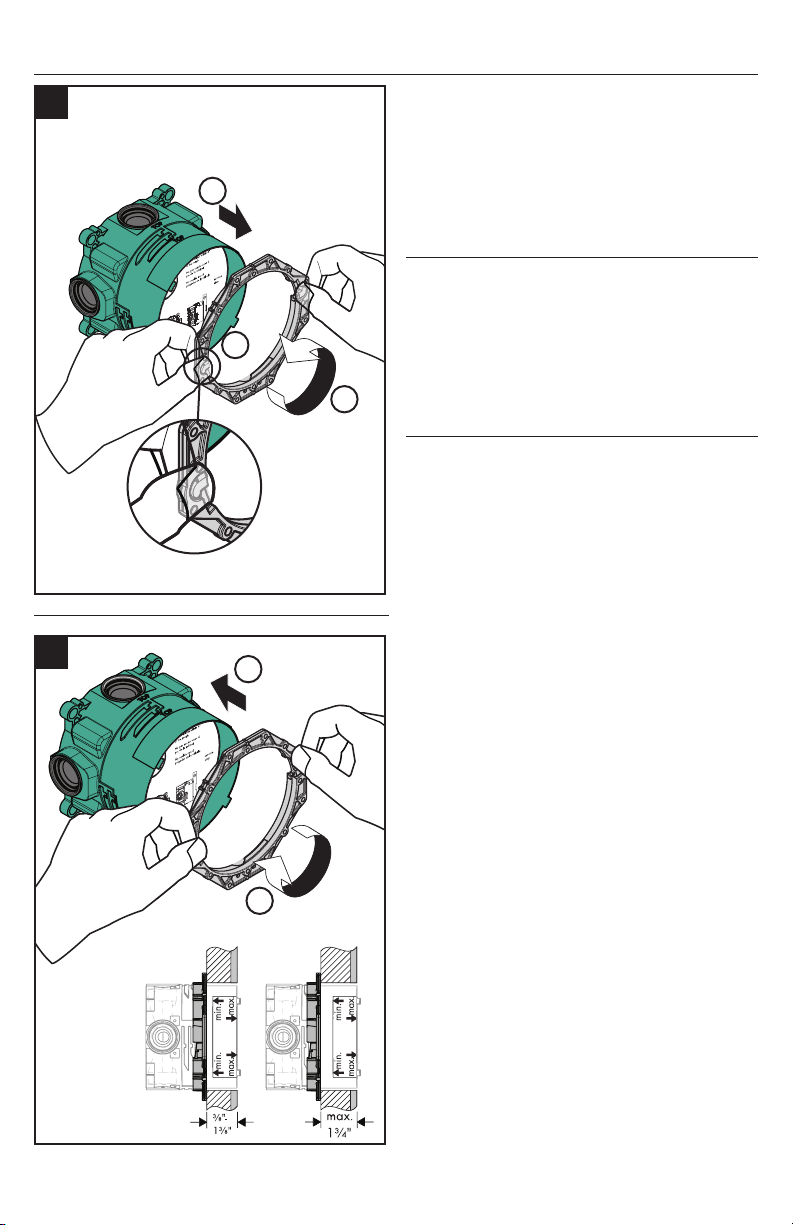

The fixing ring may be repositioned to accommodate
different wall thicknesses.
L’anneau réparant pourrait être repositionné pour
accommoder les épaisseurs de mur différentes.
El anillo que fija puede ser recolocado acomodar los
espesores diferentes de pared.
press
1
2
1
1
2
2
3

13
Install the valve so that the "top" marking faces
upward.
Install the hot and cold supplies on the hot inlet and
cold inlet.
Install the outlet lines.
 Do not solder within 4" of the rough, or
damage to the rough may result.
Installez le robinet de façon à ce que les faces de marquage
soient dirigées vers le haut.
Raccordez les conduites d’alimentation de l’eau
chaude et de l’eau froide aux orifices d’arrivée
chaude et froide.
Installez le conduites de sortie.
 Aucune soudure ne peut être réalisée si
la pièce intérieure se trouve à moins de 4
po sans quoi des dommages pourraient
survenir.
Instale la válvula de modo que la marca “top” mire
hacia arriba.
Instale los suministros de agua caliente y fría en las
entradas caliente y fría.
Instale dos líneas en las tomas.
 No suelde a menos de 4 pulg. de la pie-
za interior puesto que puede dañarla.
Installation / Installation / Instalación 01850181
 Voir page 8 pour les exigences rela-
tives à la section de tuyau du bec de la
baignoire.
 Consulte la página 8 para conocer
los requisitos para el caño de bajada
del surtidor de bañera.
 See page 8 for tub spout piping
requirements
1

14

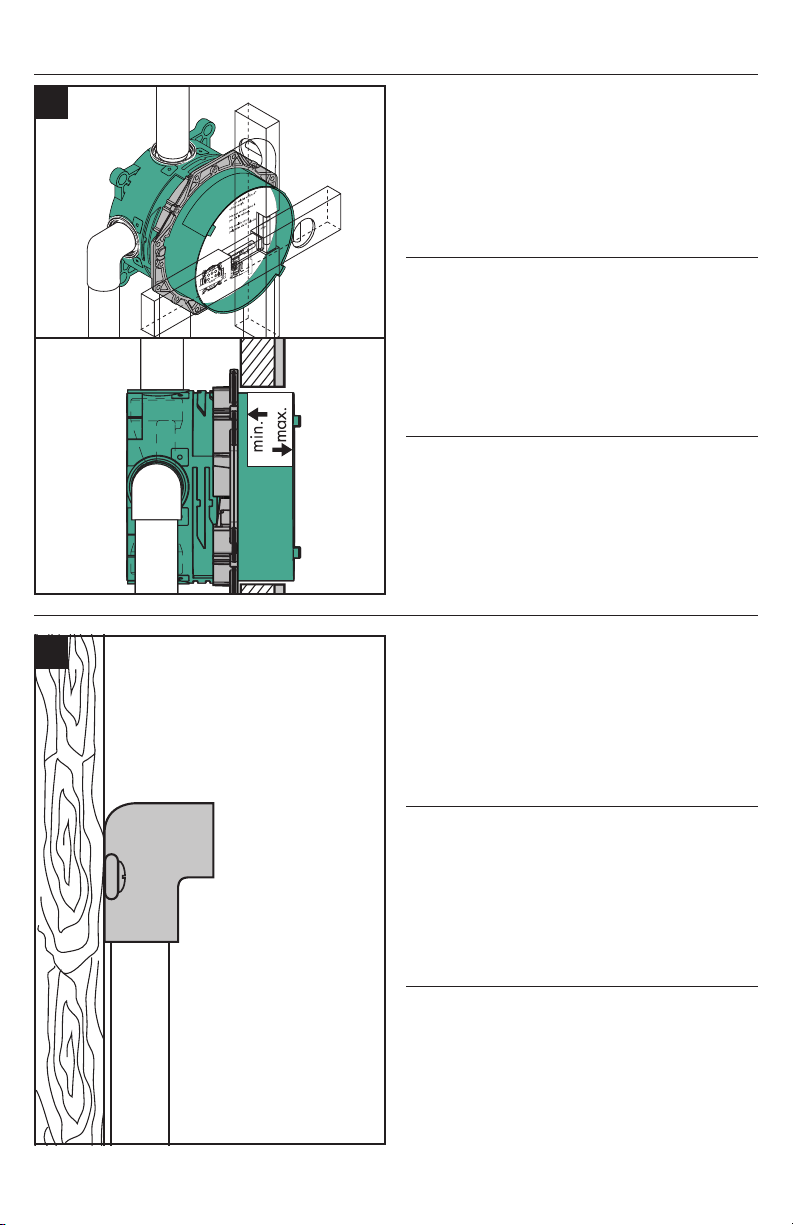

Make sure that the valve is level.
Install the valve so that the outside surface of the
finished wall falls between the "min" and "max"
markings.
Assurez-vous que le robinet est de niveau.
Installez le robinet de façon à ce que la surface exté-
rieure du mur fini se trouve entre les lignes « minimum
» et « maximum ».
Asegúrese de que la válvula quede nivelada.
Instale la válvula de modo que la superficie exterior
de la pared terminada quede entre las marcas “min”
y “max”.
For the shower arm, install a properly anchored ½"
NPT drop-ear ell.
Pour le bras de douche, installez un coude applique
NPT de ½ po bien ancré.
Para el brazo para ducha, instale un codo NPT ½''
correctamente asegurado.
2
34
½" NPT

15
Install the sheet rock or green board on the wall. It
should come up to the iBox.
Use sealant to fill any gap between the iBox and the
sheet rock or green board.
Installez le panneau de plâtre ou le panneau de
plâtre imperméable sur le mur. Il doit atteindre les
pièces iBox.
Scellez l'espace entre le panneau de plâtre (ou
le panneau imperméable) à l'aide d'un agent
d'étanchéité.
Instale la placa de yeso o el panel verde en la
pared. Debe llegar hasta las cajas iBox.
Use sellador para llenar los espacios entre la caja
iBox y la placa de yeso o el panel verde.
The tub spout requires either a ¾" NPT female fitting
or a ½" NPT male nipple recessed ⅜" (10 mm)
behind the surface of the finished wall.
Le bec de la baignoire requiert un raccord femelle
NPT de ¾ po ou un raccord mâle fileté NPT de
½ po encastré à ⅜ po (10 mm) derrière la surface
du mur fini.
El surtidor de ducha requiere una conexión hembra
NPT de ¾" o un niple macho NPT de ½", embutidos
a ⅜" (10 mm) detrás de la superficie de la pared
terminada.
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
⅜"
(10 mm)
5
6
½" NPT
¾" NPT

16

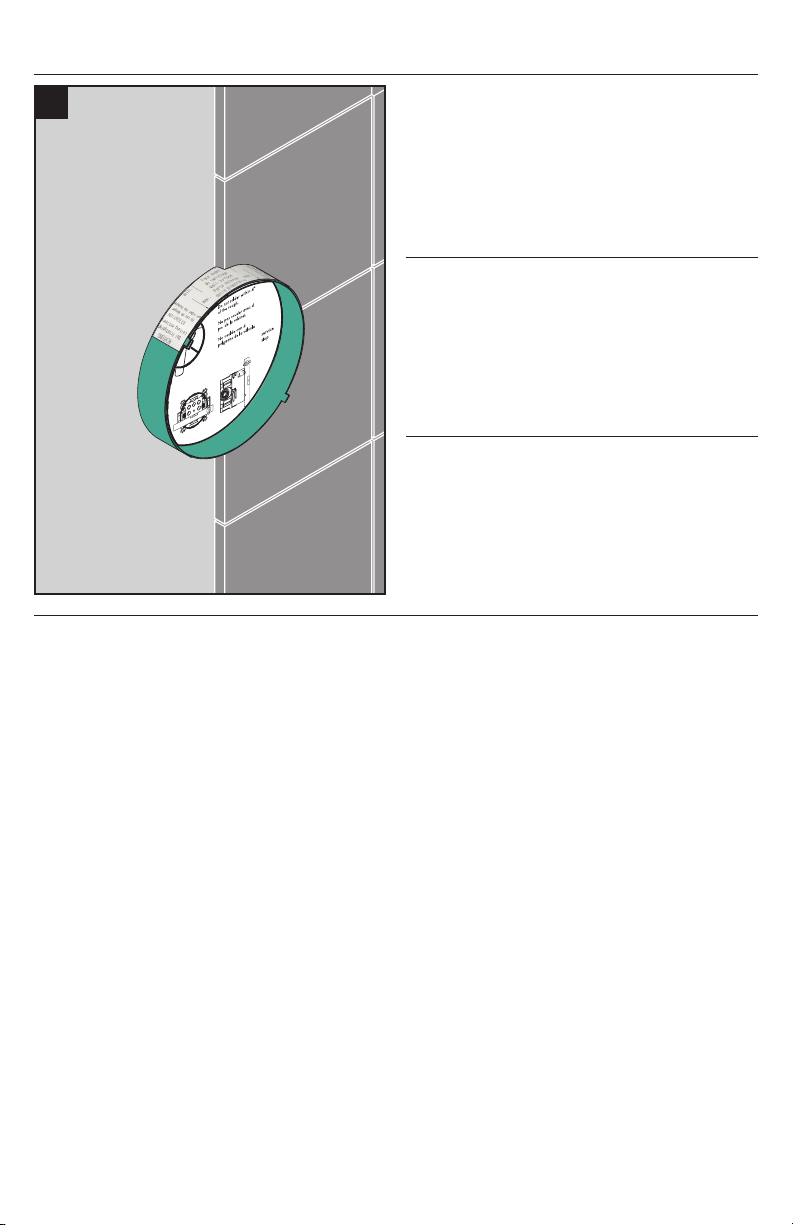

Install the finished wall surface.
The outside surface of the finished wall should fall
between the “min” and “max” lines on the plaster
shield.
Installez la surface murale finie.
La surface extérieure du mur fini doit se situer entre
les lignes «min» et «max» figurant sur le protecteur.
Instale la superficie de la pared terminada.
La superficie exterior de la pared terminada debe
quedar entre las líneas de máximo y mínimo del
protector de yeso.
7

17
English Français Español
Remove the dust cover.
Open both stops.
Retirez l’étiquette.
Ouvrez l’eau à les butées
d'arrêt d'isolation.
Retire la etiqueta.
Abra los pasos del agua en los
cierres de servicios.
Allow the hot and cold supplies
to flush for at least 5 minutes.
Close the stops.
Rincez les conduites de l’eau
pour au moins 5 minutes.
Fermez l'eau chaude et
l'eau froid à les butées d'arrêt
d'isolation.
Lave los suministros de agua
para por lo menos cinco
minutos.
Cierre los pasos del agua
caliente y del agua fría en los
cierres de servicio.
Flush the hot and cold supplies / Rincez les conduites d’alimentation de l’eau chaude
et de l’eau froide / Lave los suministros frío y caliente
90°
90°
90°
90°
1
2
3
4
> 5 min
4 mm

18
 To reduce the risk of scald injury and
property damage, make sure the stops
are closed.
Cut the plaster shield so that it extends ¹⁄₁₆" - ⅛" from
the finished wall surface.
 Pour réduire les risques de blessures
par brûlure et de dommages matériels,
assurez-vous que les butées d’arrêt sont
fermées.
Coupez le protecteur de façon à ce qu’une partie
de ¹⁄₁₆ à ⅛ po soit à l’extérieur de la surface du mur
fini.
 Para evitar lesiones por escaldadura y da-
ños a la propiedad, asegúrese de que los
topes estén cerrados.
Corte el protector de yeso de modo que sobresalga
¹⁄₁₆" - ⅛" de la superficie de la pared terminada.
Seal the wall around the plaster shield with water-
proof sealant.
 Failure to seal the wall can lead to pos-
sible water damage.
Remove the flush insert screw, flush insert, and seals.
Scellez le mur autour du protecteur à l’aide d’un
agent d’étanchéité.
 Si le mur n’est pas scellé, l’eau pourrait
éventuellement causer des dommages.
Retirez la vis, la pièce d’insertion affleurante, et les
joints.
Selle la pared alrededor del protector de yeso con
un sellador impermeable.
 Si no se sella la pared, pueden pro-
ducirse daños por acción del agua.
Retire el tornillo, el inserto de lavado, y las juntas.
Installation / Installation / Instalación 04233XX1, 15718XX1
¹⁄₁₆"-⅛"
1-2 mm
1
2
5 mm
1
1
2
2

19
Install the function block.
Tighten the screws.
Insérez le bloc de fonction.
Installez les vis du bloc de fonction.
Inserte el bloque de función.
Instale los tornillos del bloque de función.
Measure the distance from the front of the plaster
shield to one of the screw-in flanges ("X").
Mesurez la distance entre la surface du mur et la
bride du vis. Notez la longueur mesurée (« X »).
Mida la distancia entre la superficie de la pared y la
brida de tornillo. Anote esta medida (“X”).
3
4
4 mm

20
Add ½" to this measurement.
Cut each screw so that it is X + ½" long.
Open the stops.
Ajoutez ½ po à cette longueur « X ». Notez cette
longueur.
Coupez les vis de façon à ce que celui-ci dépasse de
½ po + la longueur X.
Ouvrez l’eau à les butées d'arrêt d'isolation.
Agregue ½" a X. Anote esta medida.
Corte el tornillo de modo que sobresalga ½" + X.
Abra el paso del agua en los cierres de servicio.
X + ½"
(X + 11 mm)
90°
90°
5
6
4 mm
