Hans Grohe Ecostat Comfort Series Manual

DE Gebrauchsanleitung / Montageanleitung 2
EN Instructions for use / assembly instructions 4
DK Brugsanvisning / Monteringsvejledning 6
FI Käyttöohje / Asennusohje 8
NO Bruksanvisning / Montasjeveiledning 10
Lesezeichen
Deutsch 2
English 4
Dansk 6
Suomi 8
Norsk 10

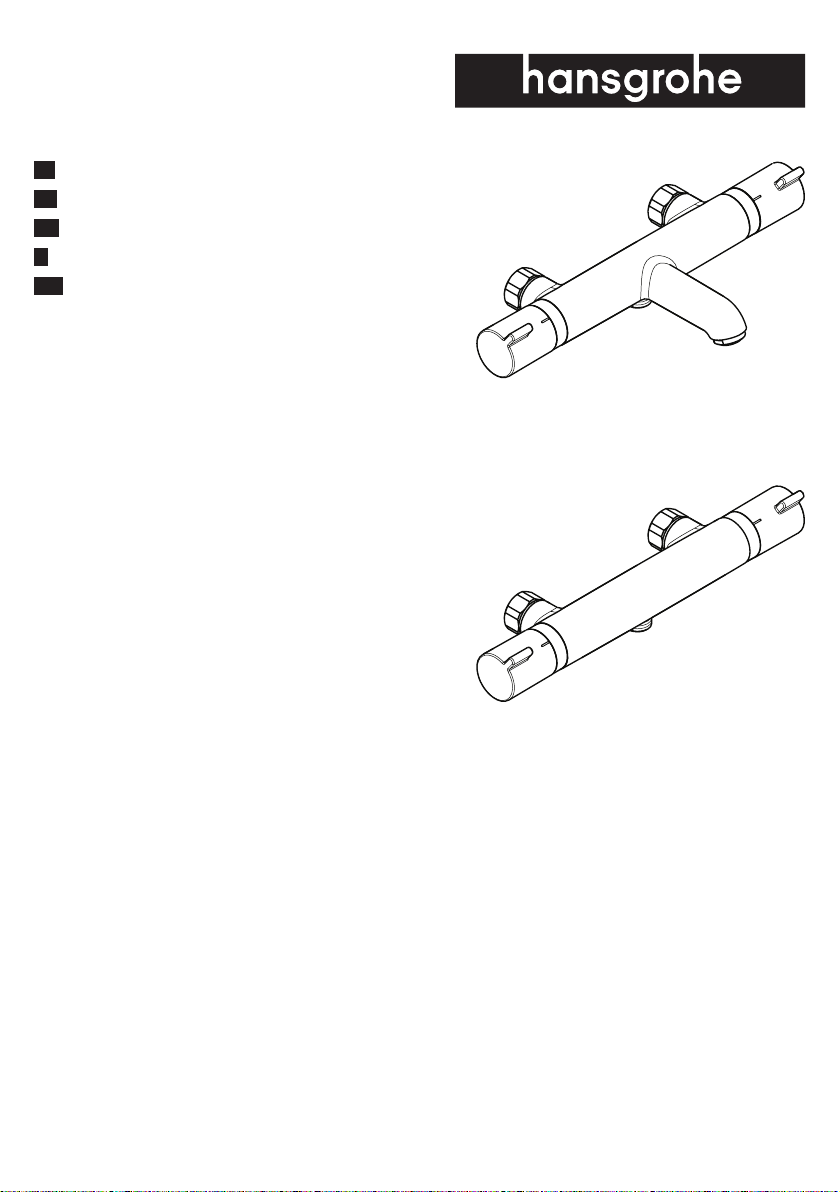

Ecostat Comfort
13118000 / 13186000
Ecostat Comfort
13119000 / 13193000

2
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Das Produkt darf nicht als Haltegriff benutzt werden.
Es muss ein separater Haltegriff montiert werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen
das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Das Produkt ist nicht für die Verwendung in
Verbindung mit einem Dampfbad vorgesehen!
ECOSTAT in Verbindung mit Durchlau-
ferhitzern.
• Wird eine Handbrause angeschlossen, so muss aus
dieser eine eventuell vorhandene Drossel ausgebaut
werden.
• Bei Problemen mit dem Durchlauferhitzer oder
großen Druckunterschieden muss die beigepackte
Drossel (Artikelnummer 97510000) in den Kaltwas-
serzulauf eingesetzt werden. (siehe Seite 13)
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Anschlussmaße: 150±12 mm
Anschlüsse G 1/2: kalt rechts - warm links
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!
Justierung (siehe Seite 14)
Nach erfolgter Montage muss die Auslauftemperatur
des Thermostaten überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.
Safety Function (siehe Seite 15)
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42 ºC voreinstellen.
Wartung (siehe Seite 18)
• Rückflussverhinderer müssen gemäß DIN EN 1717
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.)
Maße (siehe Seite 19)
Durchflussdiagramm
(siehe Seite19)
 Abgang Brause
 Abgang Wanne

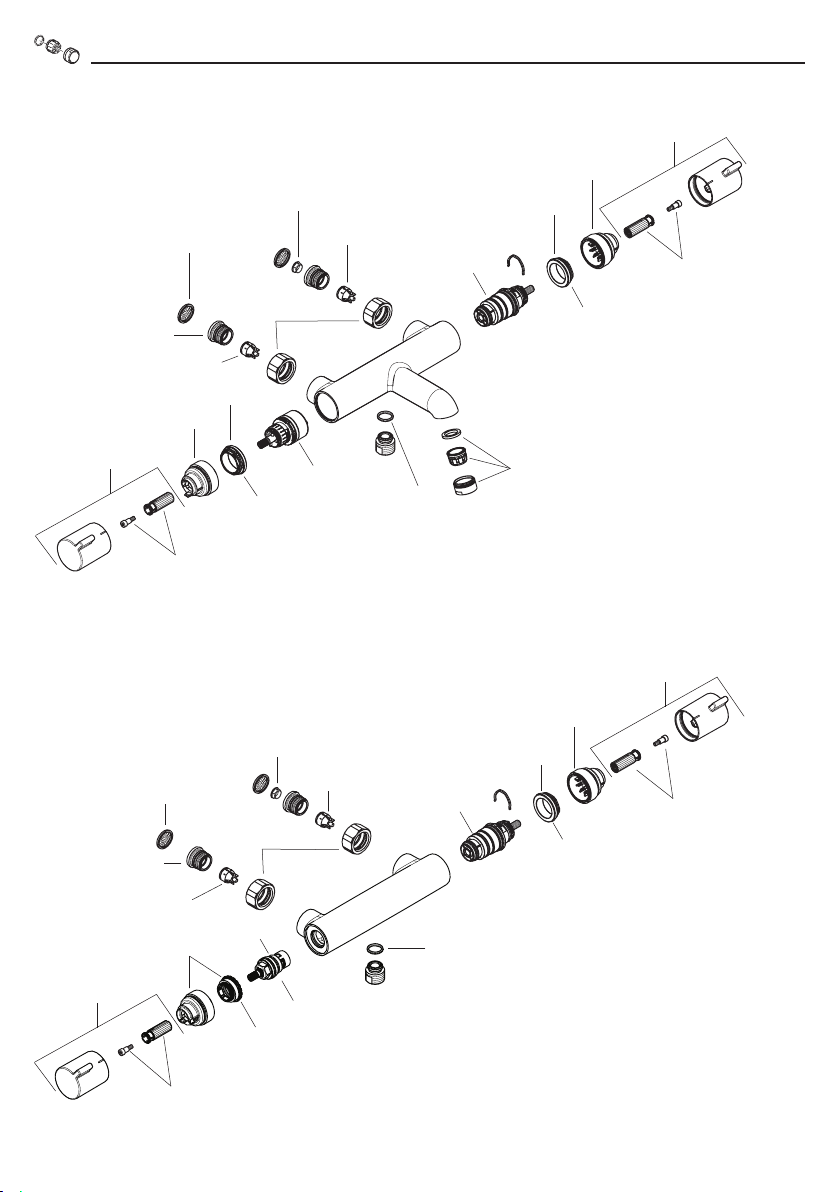

Serviceteile (siehe Seite 20)
Reinigung (siehe Seite 21)

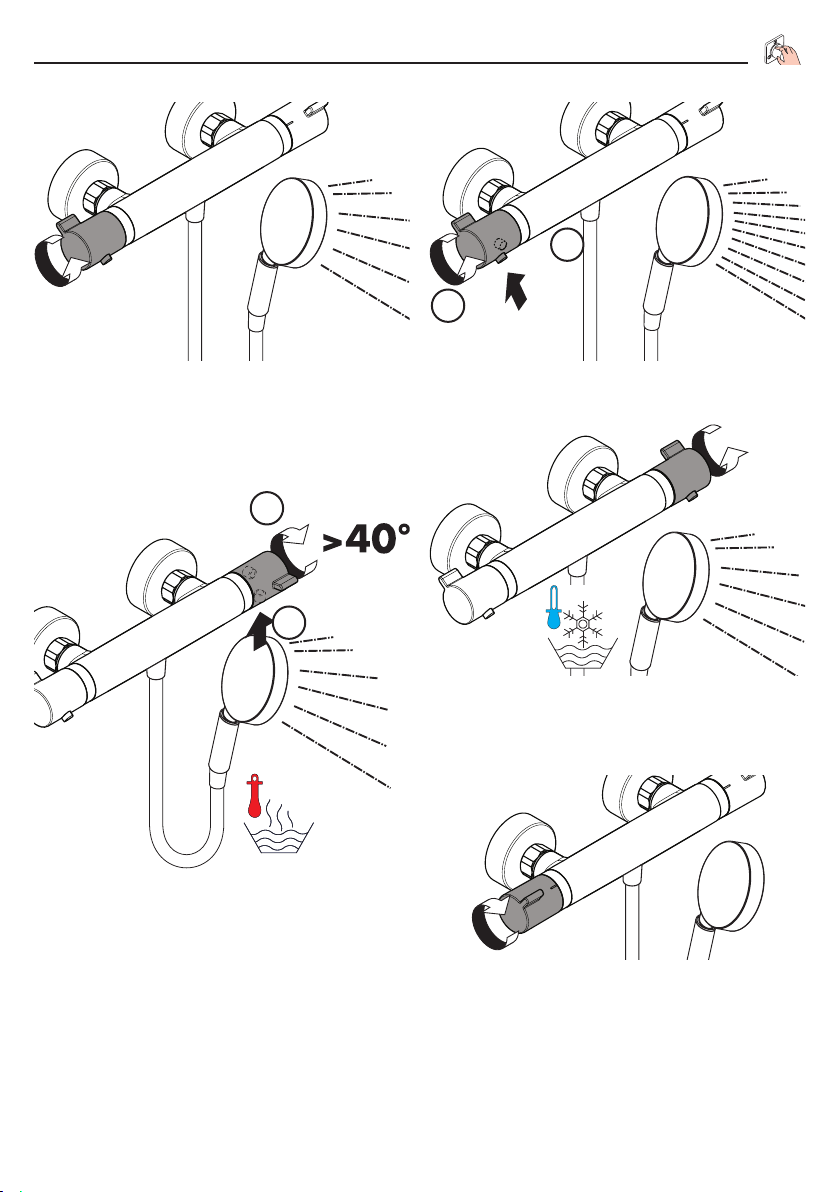

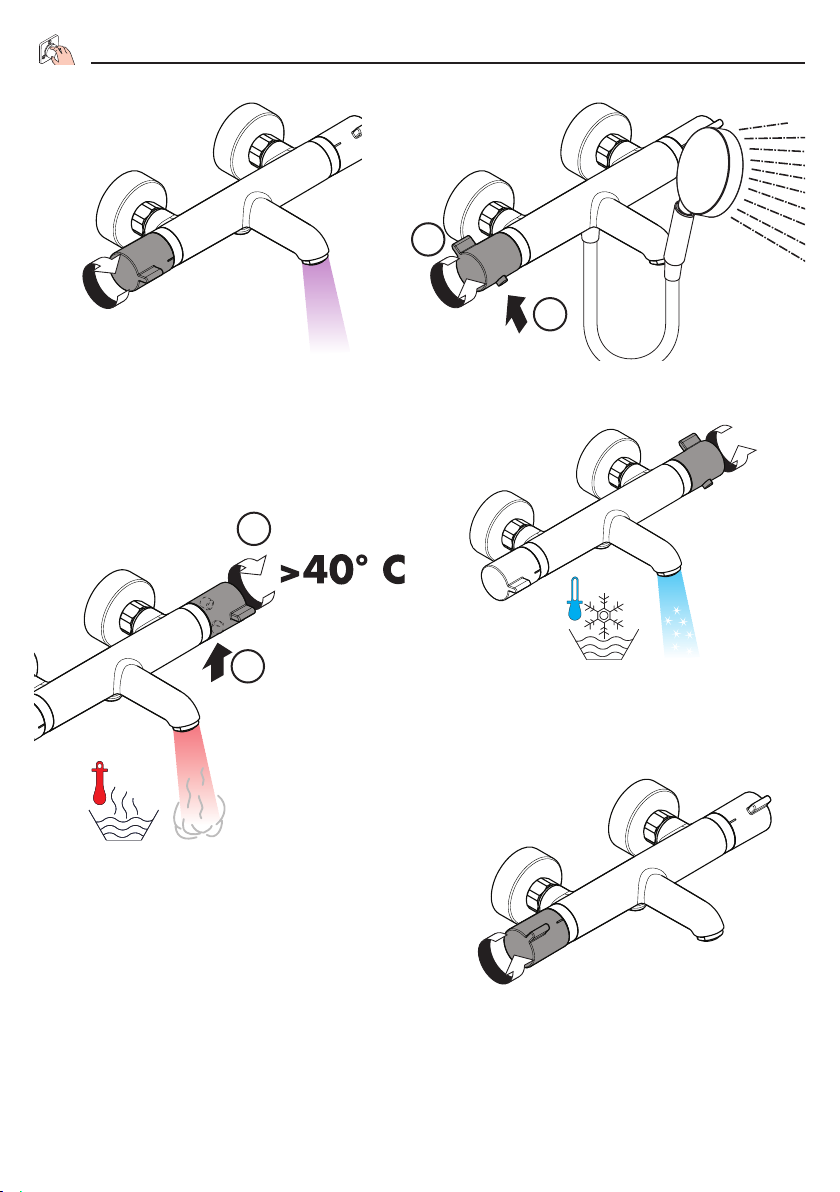

Bedienung (siehe Seite 16)
Prüfzeichen (siehe Seite 24)

3
Deutsch

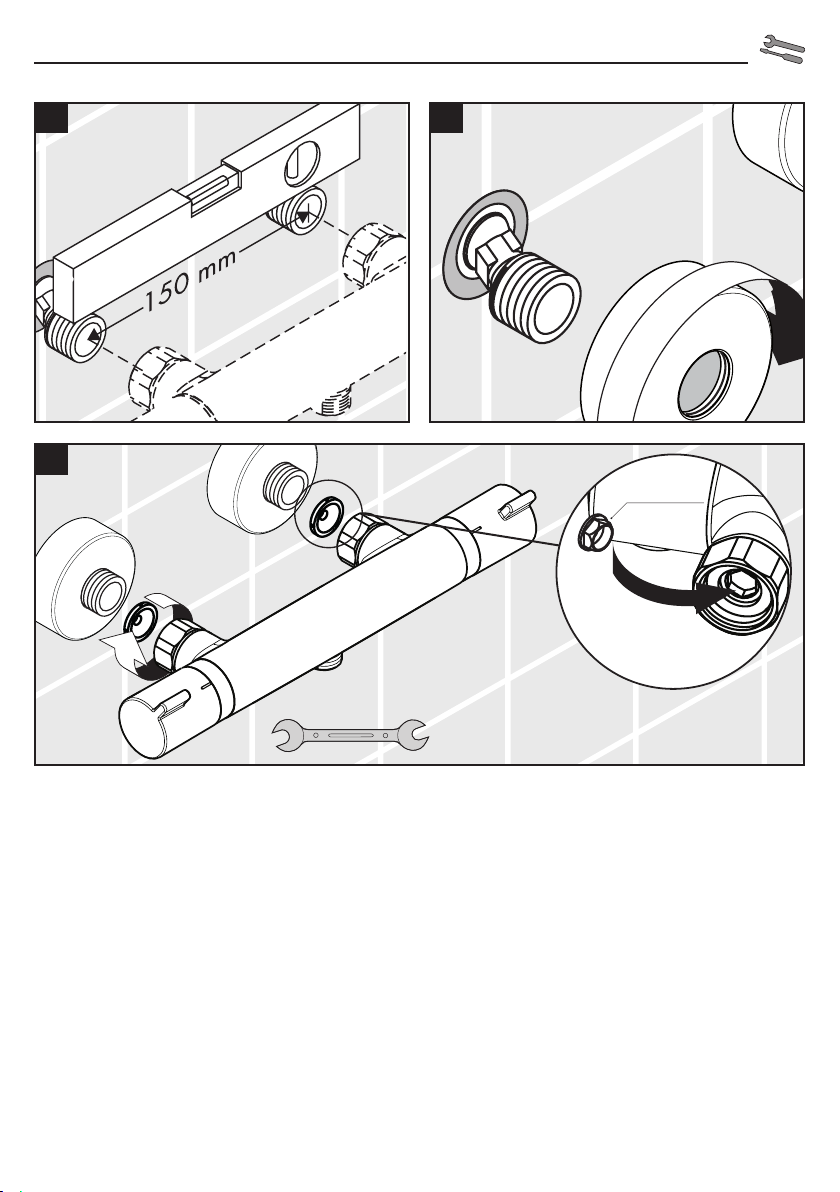

Montage (siehe Seite 12)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausrei-
chend
- Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem
Thermostat und auf der Regelein-
heit reinigen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertempera-
tur
- Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
- Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil
beschädigt
- Absperroberteil reinigen bzw.
austauschen
Durchlauferhitzer schaltet bei
Thermostatbetrieb nicht ein
- Schmutzfangsiebe verschmutzt - Schmutzfangsiebe reinigen /
austauschen
- Rückflussverhinderer sitzt fest - Rückflussverhinderer austauschen
- Drossel in der Handbrause nicht
ausgebaut
- Drossel aus der Handbrause
entfernen
Brause oder Auslauf tropft - Schmutz oder Ablagerungen auf
dem Dichtsitz, Absperroberteil
beschädigt
- Absperroberteil reinigen bzw.
austauschen

4
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
The product may not be used as a holding handle. A
separate handle must be installed.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• The product is not designed to be used with steam
baths!
ECOSTAT in conjunction with flow heat-
ers
• If fitting a hand shower remove the water limiter from
the shower.
• In case of problems with the continuous water heater
or of greatly varying water pressures, you must install
the water limiter (comprised in the delivery, article
number 97510000) in the cold water supply.
(see page 13)
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Centre distance: 150±12 mm
Connections G 1/2: cold right - hot left
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
Symbol description
Do not use silicone containing acetic acid!
Adjustment (see page 14)
After the installation, the output temperature of the
thermostat must be checked. A correction is necessary if
the temperature measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 15)
The desired maximum temperature for example max.
42º C can be pre-set thanks to the safety function.
Maintenance (see page 18)
• The check valves must be checked regularly
according to DIN EN 1717 in accordance with
national or regional regulations (at least once a
year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.)
Dimensions (see page 19)
Flow diagram (see page19)
 Shower outlet
 Tub outlet
Spare parts (see page 20)
Cleaning (see page 21)
Operation (see page 16)
Test certificate (see page 24)

5
English
Assembly (see page 12)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Regulator filter dirty - Clean filter in front of the mixer
and on the MTC-thermo cartridge
- Shower filter seal dirty - Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or
leaking
- Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible - thermo cartridge calcified - Exchange thermo cartridge
- Dirt or sedimentation on valve seat,
shut-off unit damaged
- Clean or exchange shut-off unit
Instantaneous heater didn't work
with thermostat
- Filters are dirty - Clean the filter / exchange filter
- check valve hasn't moved back - Exchange check valves
- Flow limiter in handshower isn’t
removed
- Remove flow limiter
Shower or spout dripping - Dirt or sedimentation on valve seat,
shut-off unit damaged
- Clean or exchange shut-off unit

6
Dansk
Sikkerhedsanvisninger
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og
kropsrengøringsformål.
Produktet må ikke bruges som håndtag. Der skal
monteres et separat håndtag.
Børn som også voksne med fysiske, mentale og /
eller sensoriske begrænsninger må ikke bruge
brusersystemet uden opsyn. Personer som er under
indflydelse af alkohol eller narkotika må ikke bruge
brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
Monteringsanvisninger
• Før monteringen skal produktet kontrolleres for
transportskader. Efter monteringen godkendes
transportskader eller skader på overfladen ikke
længere.
• Ledningerne og armaturerne skal monteres, skylles
og kontrolleres iht. de gældende standarder.
• Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
• Dette produkt er ikke beregnet til anvendelse i
forbindelse med et dampbad!
ECOSTAT i forbindelse med gennem-
strømningsvandvarmer.
• Hvis der tilsluttes en håndbruser, skal en drossel (hvis
der findes en) fjernes.
• Ved problemer med gennemstrømningsvandvarmer
eller for store trykforskelle, skal der monteres den
vedlagte vandbegrænser i koldt vandstilgangen (art.
nr. 97510000). (se s. 13)
Tekniske data
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Tilslutningsmål: 150±12 mm
Tilslutninger G 1/2: Koldt højre - varmt venstre
Termisk desinfektion: max. 70°C / 4 min
• Med indbygget kontraventil
• Produktet er udelukkende beregnet til drikkevand!
Symbolbeskrivelse
Der må ikke benyttes eddikesyreholdig silikone!
Forindstilling (se s. 14)
Efter monteringen skal termostatens udløbstemperatur
kontrolleres. Såfremt den målte vandtemperatur afviger
fra den på termostaten viste forindstilling er en
korrigering af skalagrebet nødvendig.
Safety Function (se s. 15)
Takket være Safety varmtvands-begrænsningen kan
maksimaltemperaturen forudindstilles eksempel max.
42º C.
Service (se s. 18)
• Ifølge DIN EN 1717 skal gennmestrømningsbegræn-
sere i overenstemmelse med nationale regler
afprøves regelmæssigt (mindst en gang om året).
• For at sikre optimal funktion af termostaten, bør
termostaten fra tid til anden motioneres (stilles
skiftevis helt varm og helt kold).)
Målene (se s. 19)
Gennemstrømningsdiagram
(se s.19)
 Afløb bruser
 Afløb kar
Reservedele (se s. 20)
Rengøring (se s. 21)
Brugsanvisning (se s. 16)
Godkendelse (se s. 24)

7
Dansk
Montering (se s. 12)
Fejl Årsag Hjælp
For lidt vand - Forsyningstrykket er ikke højt nok - Afprøv forsyningstrykket
- Smudsfangsien er snavset - Rengør smudsfangsi foran
termsotaten og på termostatele-
mentet
- Sien mellem bruser og slange er
snavset
- Rengør sien mellem bruser og
slange
Kryds-flow, varmt vand i koldtvands-
ledningen og omvendt
- Kontraventilen er snavset eller
utæt.
- Rengør kontraventilen eller udskift
den evt.
Udløbstemperaturen stemmer ikke
overens med den indstillede
temperatur
- Termostaten er ikke justeret - Juster termostatenI
- For lav varmtvands-temperatur - Forhøj varmtvands-temperaturen
fra 42ºC til 65ºC
Temperaturregulering ikke mulig - katuschen er tilkalket - Udskift katuschen
- Snavs eller kalk på pakningen,
beskadiget afspærringsventil
- Rengør afspærrings-ventil eller
udskift evt.
Vandvarmeren går ikke i gang ved
aktivering af termostat
- Smudsfangsien er snavset - Rengør/udskift smudsfangsi
- Kontraventilen hænger - Udskift kontraventil
- Vandsparen i håndbruseren er ikke
fjernet
- Afmonter vandsparen i håndbruse-
ren
Bruser/kartud drypper - Snavs eller kalk på pakningen,
beskadiget afspærringsventil
- Rengør afspærrings-ventil eller
udskift evt.

8
Suomi
Turvallisuusohjeet
Asennuksessa on käytettävä käsineitä puristumien ja
viiltojen aiheuttamien tapaturmien estämiseksi.
Tuotetta saa käyttää ainoastaan kylpy-, hygienia- ja
puhdistustarkoituksiin.
Tuotetta ei saa käyttää kädensijana. On asennettava
erillinen kädensija.
Lapset ja ruumiillisesti, henkisesti ja/tai aistillisesti
rajoittuneet aikuiset eivät saa käyttää suihkujärjestel-
mää ilman valvontaa. Alkoholin tai huumeiden
vaikutuksessa olevat henkilöt eivät saa käyttää
suihkujärjestelmää.
Suuret paine-erot kylmä- ja kuumavesiliitäntöjen
välillä on tasattava.
Asennusohjeet
• Ennen asennusta on tarkastettava tuotteen mahdolli-
set kuljetusvahingot. Asennuksen jälkeen kuljetus- ja
pintavaurioita ei hyväksytä.
• Putket ja hana on asennettava, huuhdeltava ja
tarkastettava voimassa olevien standardien
mukaisesti.
• Jokaisessa maassa on noudatettava siellä päteviä
asennusohjeita.
• Tuotetta ei ole tarkoitettu käytettäväksi yhdessä
höyrykylvyn kanssa!
ECOSTAT läpivirtauskuumentimia käy-
tettäessä.
• Jos käytössä on käsisuihku, on siinä mahdollisesti
oleva virtauksenrajoitin poistettava.
• Jos läpivirtauskuumentimet tai suuret paine-erot
aiheuttavat ongelmia, kylmän veden syöttöön on
asennettava pakkauksessa oleva kuristin (tuotenume-
ro 97510000). (katso sivu 13)
Tekniset tiedot
Käyttöpaine: maks. 1 MPa
Suositeltu käyttöpaine: 0,1 - 0,5 MPa
Koestuspaine: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Kuuman veden lämpötila: maks. 70°C
Kuuman veden suosituslämpötila: 65°C
Liitäntämitat: 150±12 mm
Liittimet G 1/2: kylmä oikealla - kuuma vasemmalla
Lämpödesinfektio: maks. 70°C / 4 min
• Estää itsestään paluuvirtauksen
• Tuote on suunniteltu käytettäväksi ainoastaan
juomaveden kanssa!
Merkin kuvaus
Älä käytä etikkahappopitoista silikonia!
Säätö (katso sivu 14)
Asennuksen jälkeen termostaatin ulostulolämpötila on
tarkastettava. Säätö on tarpeen, jos käyttöpisteessä
mitattu veden lämpötila eroaa termostaattiin säädetystä
lämpötilasta.
Safety Function (katso sivu 15)
Safety Function:ista johtuen haluttu maksimilämpötila
voidaan esiasettaa, esimerkiksi maks. 42º C.
Huolto (katso sivu 18)
• Vastaventtiilien toiminta on tarkastettava säännöllises-
ti paikallisten ja kansallisten määräysten mukaisesti
(DIN EN 1717, vähintään kerran vuodessa).
• Säätöyksikön kevytkäyttöisyyden takaamiseksi,
säädä säätöyksikkö ajoittain täysin kylmälle ja täysin
kuumalle.)
Mitat (katso sivu 19)
Virtausdiagrammi (katso sivu19)
 Suihkun lähtö
 Ammeen lähtö
Varaosat (katso sivu 20)
Puhdistus (katso sivu 21)
Käyttö (katso sivu 16)
Koestusmerkki (katso sivu 24)

9
Suomi
Asennus (katso sivu 12)
Häiriö Syy Toimenpide
Vähän vettä - Syöttöpaine ei ole riittävä - Tarkasta putkiston paine
- Lämpötilan säätöyksikön likasihti
likaantunut
- Puhdista termostaatin ja säätöyksi-
kön likasihdit
- Käsisuihkun sihtitiiviste likaantunut - Puhdista suihkukahvan ja letkun
välissä oleva sihtitiiviste
Ristiinvirtaus, hanan ollessa kiinni
lämmin vesi pääsee virtaamaan
kylmänveden putkeen tai päinvas-
toin.
- Suuntaisventtiili likaantunut /
viallinen
- Puhdista suuntaisventtiili, vaihda
tarvittaessa
Veden ulostulolämpötila ei vastaa
säädettyä lämpötilaa
- Termostaattia ei ole säädetty - Säädä termostaatti
- Lämminveden lämpötila liian
alhainen
- Kohota lämminveden lämpötila
arvoon välillä 42ºC ja 65ºC
Lämpötilan säätö ei ole mahdollista - lämpötilan säätöyksikkö kalkkeutu-
nut
- Vaihda lämpötilan säätöyksikkö
- Likaa tai kerrostumia tiivisteistukas-
sa, sulkuventtiilin etuosa vahingoit-
tunut
- Puhdista tai vaihda sulkuventtiilin
etuosa
Läpimenokuumennin ei kytkeydy
päälle termostaattikäytössä
- Likasihdit likaantuneet - Puhdista / vaihda likasihdit
- Suuntaisventtiili juuttunut - Vaihda suuntaisventtiili
- Käsisuihkussa olevaa kuristinta ei
ole poistettu
- Poista kuristin käsisuihkusta
Käsisuihkusta tai hanasta tippuu
vettä
- Likaa tai kerrostumia tiivisteistukas-
sa, sulkuventtiilin etuosa vahingoit-
tunut
- Puhdista tai vaihda sulkuventtiilin
etuosa

10
Norsk
Sikkerhetshenvisninger
Bruk hansker under montasjen for å unngå klem- og
kuttskader.
Produktet skal kun brukes for bade-, hygiene- og
kroppshygiene.
Produktet skal ikke brukes som holdegrep. Det skal
monteres en separat holdegrep.
Barn og voksne med fysiske og psykiske og/eller
sensoriske handicap skal ikke bruke dusjsystemet
uten oppsyn. Personer som er påvirket av alkohol
eller narkotika skal ikke bruke dusjsystemet.
Store trykkdifferanser mellom kaldt- og varmtvannstil-
koblinger skal utlignes.
Montagehenvisninger
• Før montasjen skal produktet sjekkes for transportska-
der. Etter monteringen aksepteres ikke noen
transport- eller overflateskader.
• Ledningene og armaturen skal monteres, spyles og
sjekkes iht. de gyldige normer.
• Gjeldende retningslinjer for rørleggerarbeid i de
enkelte land skal følges.
• Produktet er ikke påtenkt for bruk sammen med et
dampbad!
ECOSTAT i forbindelse med gjennom-
strømningsvannvarmer.
• Når det tilkobles en hånddusj, skal en eventuell
allerede innbygd drossel i hånddusjen fjernes.
• Når det oppstår problemer med gjennomstrømnings-
vannvarmer eller ved store trykkdifferanser skal den
medfølgende drossel (artikkelnummer 97510000)
monteres i kaldtvannsforsyningen . (se side 13)
Tekniske data
Driftstrykk maks. 1 MPa
Anbefalt driftstrykk: 0,1 - 0,5 MPa
Prøvetrykk 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvannstemperatur maks. 70°C
Anbefalt temperatur for varmt vann 65°C
Tilkoblingsmål: 150±12 mm
Tilkoblinger G 1/2: kaldt høyre - varm venstre
Termisk desinfisering: maks. 70°C / 4 min
• Egensikker mot tilbakeflyt
• Produktet er utelukkende designet for drikkevann!
Symbolbeskrivelse
Ikke bruk silikon som inneholder eddiksyre!
Justering (se side 14)
Etter avsluttet montering skal termostatens utløpstempe-
ratur kontrolleres. Det er nødvendig med korrektur når
temperaturen målt ved uttaksstedet avviker fra tempera-
turen som er innstilt på termostaten.
Safety Function (se side 15)
Takket være egenskapen "Safety Function" kan det
forhåndsinnstilles en ønsket maks. termperatur, f.eks.
42 ºC.
Vedlikehold (se side 18)
• Funksjonen til returløpssperren skal iht. DIN
EN 1717 og i samsvar med de nasjonale og lokale
forskrifter sjekkes regelmessig (minst en gang i året).
• For å holde regulerings-enheten bevegelig, skal
termostaten stilles fra tid til annen på helt varmt og
helt kaldt.)
Mål (se side 19)
Gjennomstrømningsdiagram
(se side19)
 Utgang dusj
 Utlgang kar
Servicedeler (se side 20)
Rengjøring (se side 21)
Betjening (se side 16)
Prøvemerke (se side 24)

11
Norsk
Montasje (se side 12)
Feil Årsak Feilrettelse
Lite vann - Forsyningstrykk er ikke tilstrekkelig - Ledningstrykk sjekkes
- Smussfangersil til reguleringsehe-
ten skitten.
- Smussfangersil før termostaten og
på reguleringsenheten rengjøres
- Dusjens silpakning er skitten - Silpakning mellom dusj og slangen
rengjøres
Krysstrømning, varmt vann presses
ved lukket armatur inn i kaldtvanns-
ledning eller omvendt
- Returløpstopper skitten / defekt - Returløpstopper rengjøres, byttes
hvis nødvendig
Utløpstemperatur samsvarer ikke
med innstilt temperatur
- Termostat ble ikke justert - Termostat justeres
- For lav varmtvannstemperatur - Varmtvannstemperatur økes til
mellom 42 ºC og 65 ºC
Temperaturregulering er ikke mulig - reguleringsenhet forkalket - reguleringsenhet byttes
- Smuss eller avleiringer på
tetningen, avsperrings-overdel
skadet
- Avsperrings-overdel rengjøres hhv.
Byttes
gjennomstrømningsvannvarmer
innkobler ikke under termostatdrift
- Smussfangersil skitten - Smussfangersil rengjøres / byttes
- Returløpstopper sitter fast - Returløpstopper byttes
- Drossel til hånddusjen ikke fjernet - Drossel fjernes fra hånddusjen
Dusj eller utløp drypper - Smuss eller avleiringer på
tetningen, avsperrings-overdel
skadet
- Avsperrings-overdel rengjøres hhv.
Byttes

12
X + 36 mm
X 36
X
1. 2.
1.
2.
Silicone
max.
39 mm
max.
5 mm
SW 24 mm
36 mm
1 2
3a
4 5
3b
Montage

13
97510000
SW 30 mm
(17 Nm)
6 7
A
MontageDrossel

14
1 2
3 4
Justierung Justierung

15
z. B. 42° C
for example 42° C
2.
1.
!
SW 3mm
(1 Nm)
1.
2.
SW 3mm
1 2
3 4
5 6
Safety Function

16
kalt / cold / freddo / kylmä / kaldt
öffnen / open / åbne / avaaminen / åpne
schließen / close / lukke / sulkeminen / lukke
1.
2.
warm / hot / varmt / lämmin / varm
1.
2.
Bedienung

17
öffnen / open / åbne / avaaminen / åpne
warm / hot / varmt / lämmin / varm
1.
2.
1.
2.
schließen / close / lukke / sulkeminen / lukke
kalt / cold / freddo / kylmä / kaldt
Bedienung

18
SW 30 mm
1.
2.
SW 10 mm
1.
2.
SW 10 mm
(20 Nm)
rot ⁄ red ⁄ Rød ⁄ punainen ⁄ rød
SW 30 mm
(17 Nm)
1 2
3 4
5
Wartung

19
G 3/4
17
55
78
152
163
55
17
78
G 3/4
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912151821242730
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
bar
4,5
0,0
0,5
1,0
1,5
2,0
2,5
3,0
3,5
4,0
5,0
0,45
0,00
0,05
0,10
0,15
0,20
0,25
0,30
0,35
0,40
0,50
5,50,55
6,00,60
036912151821242730
MPa
00,1 0,2 0,3 0,4 0,5
Q = l/min
Q = l/sec
2
1
1B
Ecostat Comfort
13119000 / 13193000
Ecostat Comfort
13119000 / 13193000
Ecostat Comfort
13118000 / 13186000
Ecostat Comfort
13118000 / 13186000
DurchflussdiagrammMaße

20
96512000
97510000
96922000 96737000
98282000
96157000
95844000
95836000
95844000
98283000
98129000
(14x2)
95843000
95836000
95843000
95839000
95840000
98137000
(17x1,5)
98390000
(26x1,5)
98390000
(26x1,5)
93136000
98282000
98129000
(14x2)
94149000
95843000
95836000
97510000
96922000 96737000
96157000
95844000
95841000
95836000
95843000
(19x2)
95839000
98137000
(17x1,5)
98390000
(26x1,5)
98390000
(26x1,5)
93136000
Serviceteile
Ecostat Comfort
13119000 / 13193000
Ecostat Comfort
13118000 / 13186000
