Hans Grohe Picta Select 13752000 Manual

DE Gebrauchsanleitung / Montageanleitung 2
FR Mode d'emploi / Instructions de montage 4
EN Instructions for use / assembly instructions 6
Lesezeichen
Deutsch 2
Français 4
English 6
Picta Select
13752000
40
°C

2
Deutsch
Sicherheitshinweise
Bei der Montage müssen zur Vermeidung von
Quetsch- und Schnittverletzungen Handschuhe
getragen werden.
Das Produkt darf nur zu Bade-, Hygiene- und
Körperreinigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und / oder sensorischen Einschränkungen dürfen
das Produkt nicht unbeaufsichtigt benutzen.
Personen, die unter Alkohol- oder Drogeneinfluss
stehen, dürfen das Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
Montagehinweise
• Vor der Montage muss das Produkt auf Transport-
schäden untersucht werden. Nach dem Einbau
werden keine Transport- oder Oberflächenschäden
anerkannt.
• Die Leitungen und die Armatur müssen nach den
gültigen Normen montiert, gespült und geprüft
werden.
• Die in den Ländern jeweils gültigen Installationsricht-
linien sind einzuhalten.
• Ist der Thermostat bzw. Mischer auf maximale
Warmwassertemperatur eingestellt, kann es durch
die hydraulische Öffnung des Absperrventils zu
Verbrühungen kommen. Hansgrohe empfiehlt daher
die Einrichtung der "Safety Function".
Technische Daten
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C / 4 min
• Eigensicher gegen Rückfließen
• Das Produkt ist ausschließlich für Trinkwasser
konzipiert!
• Thermostat Highflow für 1 Verbraucher (unten) und
einen zusätzlichen Verbraucher (oben)
Symbolerklärung
Kein essigsäurehaltiges Silikon verwenden!

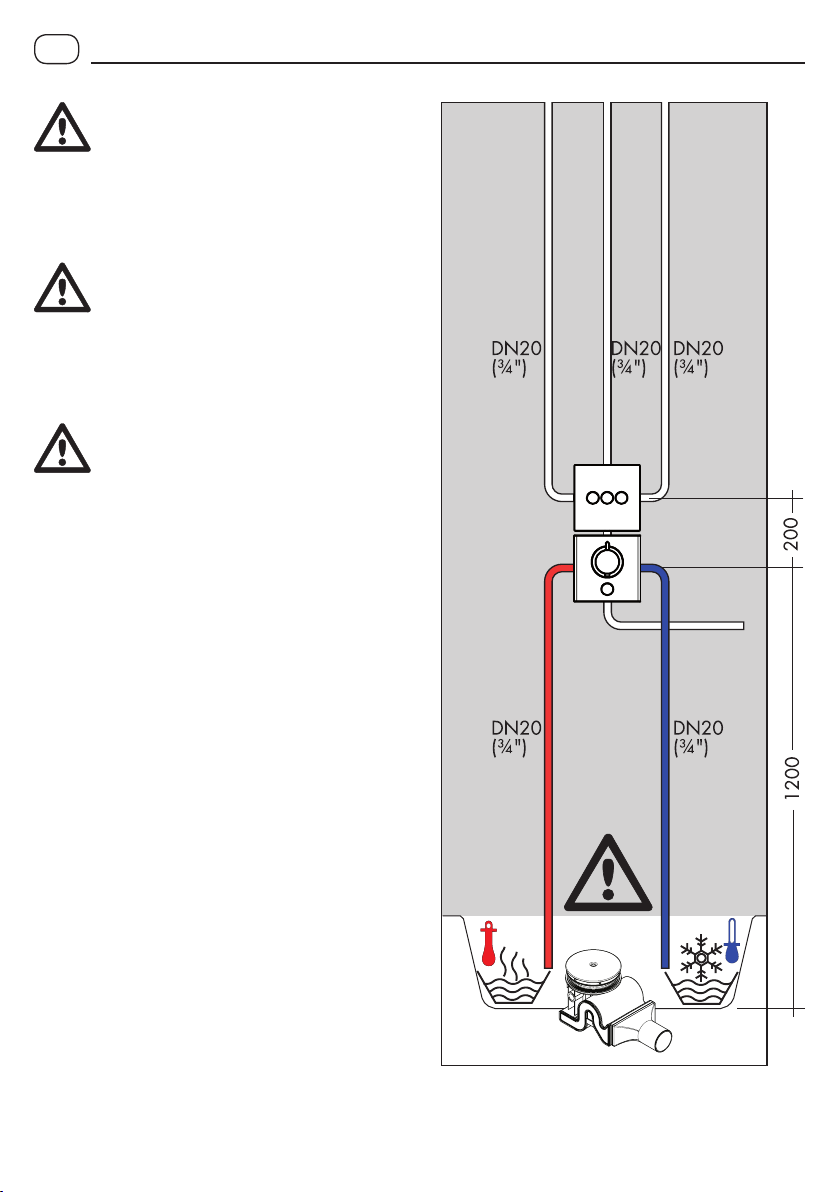

Montagebeispiele (siehe Seite 8)
Justierung (siehe Seite 16)
Nach erfolgter Montage muss die Auslauftemperatur
des Thermostaten überprüft werden. Eine Korrektur ist
erforderlich wenn die an der Entnahmestelle gemessene
Temperatur von der am Thermostaten eingestellten
Temperatur abweicht.

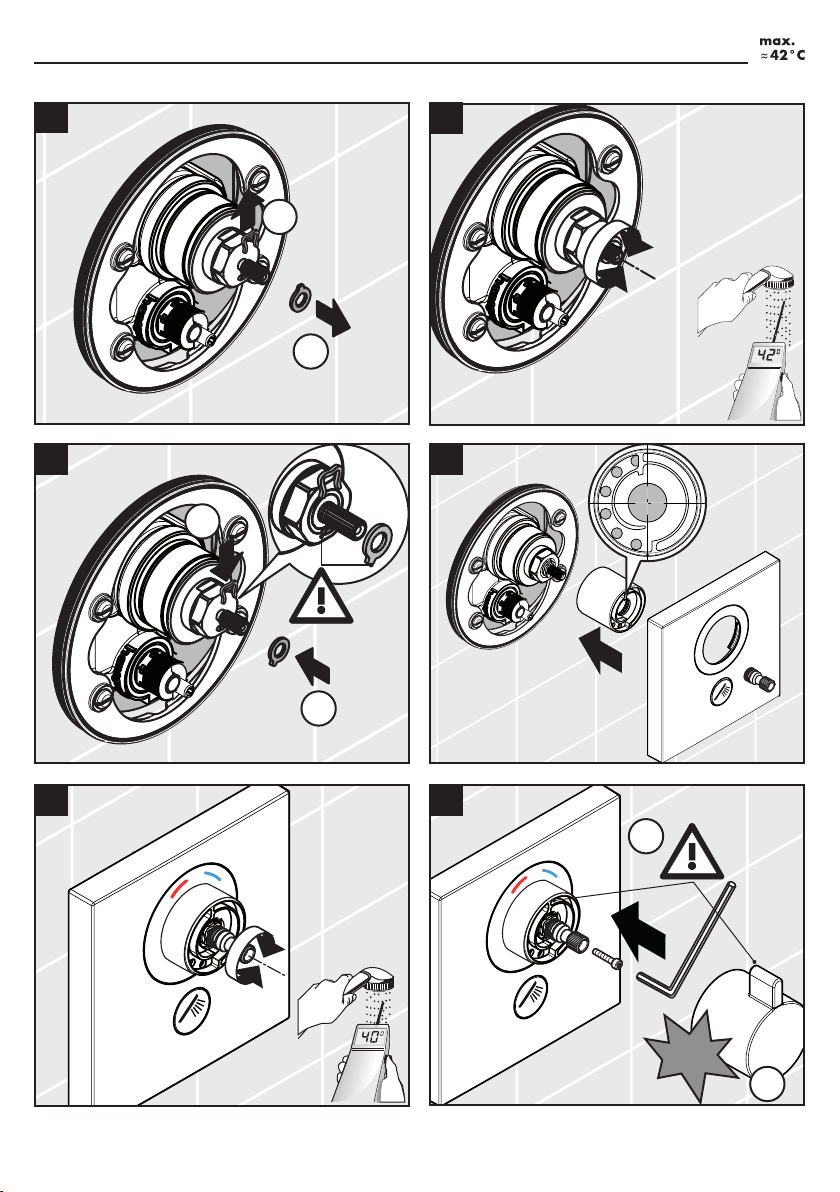

Safety Function (siehe Seite 16)
Dank der Safety Function lässt sich die gewünschte
Höchsttemperatur von z. B. max. 42 ºC voreinstellen.
Wartung (siehe Seite 18)
• Rückflussverhinderer müssen gemäß EN 806-5
regelmäßig in Übereinstimmung mit nationalen oder
regionalen Bestimmungen auf ihre Funktion geprüft
werden (mindestens einmal jährlich).
• Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit zu Zeit
auf ganz warm und ganz kalt gestellt werden.
Maße (siehe Seite 21)
Durchflussdiagramm
(siehe Seite 21)
freier Durchfluss
 Abgang 1
 Abgang 2
Serviceteile (siehe Seite 22)
Sonderzubehör (siehe Seite 22)
nicht im Lieferumfang enthalten
• Verlängerung 25 mm #13595000
• Verlängerung 22 mm (bei geringer
Einbautiefe) #13593000

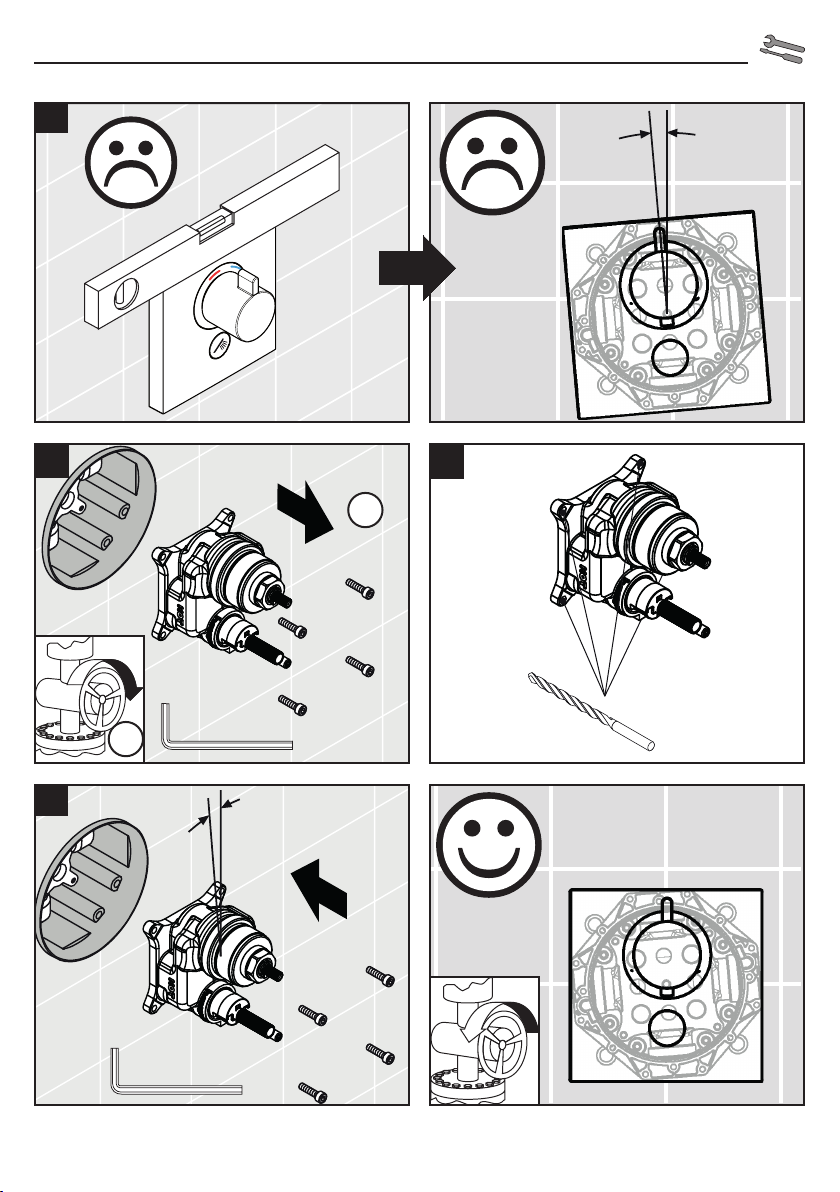

• Ausgleichsset 1° #95521000
• Mutter + Kappe #92696000
Reinigung (siehe Seite 23)
Bedienung (siehe Seite 20)
Bei der ersten Inbetriebnahme und nach Ab- / Anstellen
der Wasserversorgung kann kurzzeitig minimal Wasser
austreten.
Prüfzeichen (siehe Seite 23)
i
+

3
Deutsch

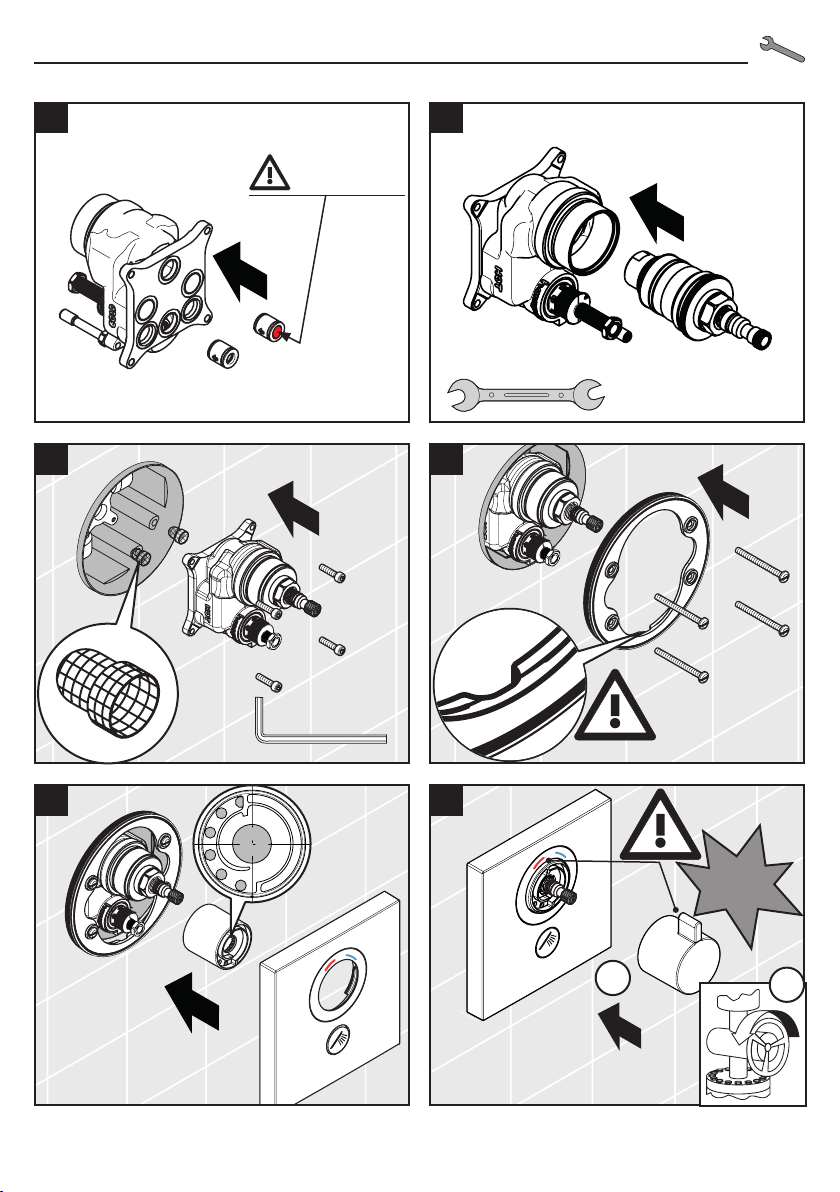

Montage (siehe Seite 9)
Störung Ursache Abhilfe
Wenig Wasser - Versorgungsdruck nicht ausrei-
chend
- Leitungsdruck prüfen
- Schmutzfangsieb der Regeleinheit
verschmutzt
- Schmutzfangsiebe vor dem
Thermostat und auf der Regelein-
heit reinigen
- Siebdichtung der Brause ver-
schmutzt
- Siebdichtung zwischen Brause und
Schlauch reinigen
Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die
Kaltwasserleitung gedrückt oder
umgekehrt
- Rückflussverhinderer verschmutzt /
defekt
- Rückflussverhinderer reinigen ggf.
austauschen
Auslauftemperatur stimmt nicht mit
der eingestellten Temperatur überein
- Thermostat wurde nicht justiert - Thermostat justieren
- Zu niedrige Warmwassertempera-
tur
- Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
Temperaturregelung nicht möglich - Regeleinheit verkalkt - Regeleinheit austauschen
- Bei Neuinstallation Grundkörper
falsch angeschlossen (Soll: kalt
rechts, warm links) oder 180º
verdreht eingebaut
- Funktionsblock um 180º verdreht
einbauen
Druckknopf der Sicherheitssperre
ohne Funktion
- Feder defekt
- Druckknopf verkalkt
- Feder bzw. Druckknopf reinigen u.
leicht fetten, ggf. austauschen
Ventil schwergängig - Select Absperrventil DN9
beschädigt
- Select Absperrventil DN9
austauschen
Brause oder Auslauf tropft - Select Absperrventil DN9
beschädigt
- Select Absperrventil DN9
austauschen
Taster lässt sich nicht betätigen bzw.
ist ohne Funktion
- Sicherung vom Absperrventil
wurde nicht entfernt
- Sicherung vom Absperrventil
entfernen
Taster klemmt, ist schwergängig - Dichtung nicht mehr gefettet - Dichtung fetten
Taster hält nicht - Select-Adapter fehlerhaft gekürzt - Select-Adapter entsprechend
Bild 8 kürzen und montieren
(siehe Seite 10 + 14)
- Taster erst vollständig in Rosette
eindrücken und anschließend
Rosette montieren

4
Français
Consignes de sécurité
Lors du montage, porter des gants de protection
pour éviter toute blessure par écrasement ou
coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant
des insuffisantes physiques, psychiques et/ou
motoriques d'utiliser la douche sans surveillance. De
même, il est interdit à des personnes sous influence
d'alcool ou de drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
Instructions pour le montage
• Avant son montage, s'assurer que le produit n'a subi
aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface
ne pourra pas être reconnu.
• Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
• Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
• Si le thermostat ou le mélangeur est réglé sur la
température maximale d'eau chaude, l'ouverture
hydraulique de la vanne d'arrêt risque d'être à
l'origine d'ébouillantages. C'est la raison pour
laquelle Hansgrohe recommande de recourir à la
fonction de sécurité « Safety Function ».
Informations techniques
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C / 4 min
• Avec dispositif anti-retour
• Le produit est exclusivement conçu pour de l'eau
potable!
• Thermostat Highflow pour 1 consommateur (en bas)
et un consommateur supplémentaire (en haut)
Description du symbole
Ne pas utiliser de silicone contenant de l'acide
acétique!
Exemples de montage
(voir pages 8)
Etalonnage (voir pages 16)
Le montage terminé, contrôler la température de l’eau
puisée au mitigeur thermostatique. Un étalonnage est
nécessaire si la température de l’eau mitigée mesurée
au point de puisage diffère sensiblement de celle
affichée sur le thermostat.
Safety Function (voir pages 16)
Grâce à la fonction Safety, il est possible de prérégler
la température maximale par exemple max. 42º C
souhaitée.
Entretien (voir pages 18)
• Les clapets anti-retour doivent être examinés
régulièrement conformément à la norme
EN 806-5 ou conformément aux dispositions
nationales ou régionales quant à leur fonction (au
moins une fois par an).
• Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être placé de
temps en temps en position très chaude et très froide.
Dimensions (voir pages 21)
Diagramme du débit
(voir pages 21)
débit libre
 Sortie 1
 Sortie 2
Pièces détachées (voir pages 22)
Accessoires en option
(voir pages 22)
ne fait pas partie de la fourniture
• jeu de rallonge 25 mm #13595000
• Rallonge de 22 mm (pour profondeur de
montage trop faible) #13593000
• Set d'égalisation 1° #95521000
• écrou + capot sphérique #92696000
Nettoyage (voir pages 23)
i
+

5
Français
Montage (voir pages 9)
Dysfonctionnement Origine Solution
Pas assez d´eau - Pression d´alimentation insuffisante - Contrôler la pression
- Filtre de l´élément thermostatique
encrassé
- Nettoyer les filtres devant le
mitigeur thermostatique et sur la
cartouche
- Joint-filtre de douchette encrassé - Nettoyer le joint-filtre entre la
douchette et le flexible
Circulation opposée, l´eau chaude
est comprimée dans l´arrivée
d´eau froide et vice versa avec robi-
net fermé
- Clapet anti-retour encrassé ou
défectueux
- Nettoyer le clapet anti-retour ou le
changer éventuellement
La température à la sortie ne
correspond pas à la température de
réglage
- Le thermostat n´a pas été réglé - Régler le thermostat
- Température d'eau chaude trop
basse, pas d´eau froide
- Augmenter la température d´eau
chaude entre 42ºC et 65ºC
Le réglage de la température n´est
pas possible
- Cartouche thermostatique
entartrée
- Changer la cartouche thermosta-
tique
- La pièce de base a une alimenta-
tion inversée (l´eau froide doit être
à droite et l´eau chaude à
gauche) ou elle est montée à
l´envers
- Montez le bloc de fonction à 180º
Bouton à pression du verrouillage
de sécurité défectueux
- Ressort défectueux
- Bouton à pression entartré
- Nettoyer le ressort ou bien le
bouton à pression, le changer
éventuellement
Fonctionnement de la poignée
difficile
- Select robinet d’arrêt DN9 d´arrêt
défectueux
- Changez le Select robinet d’arrêt
DN9
La douchette ou le bec verseur
goutte
- Select robinet d’arrêt DN9 d´arrêt
défectueux
- Changez le Select robinet d’arrêt
DN9
Bouton impossible à actionner ou
sans réaction
- La sécurité de la vanne d'arrêt n'a
pas été retirée
- Retirer la sécurité de la vanne
d'arrêt
Bouton coincé, grippé - Joint dégraissé - Graisser le joint
Le bouton ne tient pas - Raccourcissement incorrect de
l'adaptateur Select
- Raccourcir l'adaptateur Select
conformément à la figure 8 et le
monter (voir pages 10 + 14)
- Enfoncer complètement le bouton
dans la rosette, puis monter la
rosette
Instructions de service
(voir pages 20)
Lors de la première mise en service et après la
coupure/remise en marche de l'alimentation en eau, il
est possible qu'un léger filet d'eau s'échappe temporai-
rement
Classification acoustique et débit
(voir pages 23)

6
English
Safety Notes
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and/
or sensoric impairments must not use this product
without proper supervision. Persons under the
influence of alcohol or drugs are prohibited from
using this product.
The hot and cold supplies must be of equal
pressures.
Installation Instructions
• Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
• The pipes and the fixture must be installed, flushed
and tested as per the applicable standards.
• The plumbing codes applicable in the respective
countries must be observed.
• If the thermostat or mixer is set to maximum water
temperature, there is a risk of scalding at hydraulical
opening of the check valve. For this reason,
Hansgrohe recommends that you set up the "Safety
Function".
Special information for UK
If installing this product with a pump, please be aware
that it has to have negative head switching. This product
will not function with a positive head pump.
Technical Data
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C / 4 min
• Safety against backflow
• The product is exclusively designed for drinking
water!
• Thermostat Highflow for 1 consumer (at the bottom)
and one additional consumer (on top)
Symbol description
Do not use silicone containing acetic acid!
Installation example (see page 8)
Adjustment (see page 16)
After the installation, the output temperature of the
thermostat must be checked. A correction is necessary if
the temperature measured at the output differs from the
temperature set on the thermostat.
Safety Function (see page 16)
The desired maximum temperature for example max.
42º C can be pre-set thanks to the safety function.
Maintenance (see page 18)
• The check valves must be checked regularly
according to EN 806-5 in accordance with national
or regional regulations (at least once a year).
• To guarantee the smooth running of the thermostat, it
is necessary from time to time to turn the thermostat
from total hot to total cold.
Dimensions (see page 21)
Flow diagram (see page 21)
free flow
 Outlet 1
 Outlet 2
Spare parts (see page 22)
Special accessories (see page 22)
order as an extra
• extension 25 mm #13595000
• Extension Set 22 mm (when wall is not deep
enough) #13593000
• levelling set 1° #95521000
• nut + flange #92696000
Cleaning (see page 23)
Operation (see page 20)
Minor leaking may occur briefly during initial commis-
sioning and interruption/restart of the water supply.
Test certificate (see page 23)
i
+

7
English
Assembly (see page 9)
Fault Cause Remedy
Insufficient water - Supply pressure inadequate - Check water pressure (If a pump
has been installed check to see if
the pump is working).
- Regulator filter dirty - Clean filter in front of the mixer
and on the MTC-thermo cartridge
- Shower filter seal dirty - Clean filter seal between shower
and hose
Crossflow, hot water being forced
into cold water pipe, or vice versa,
when mixer is closed
- Backflow preventers dirty or
leaking
- Clean backflow preventers,
exchange if necessary
Spout temperature does not
correspond with temperature set
- Thermostat has not been adjusted - Adjust thermostat
- Hot water temperature too low - Increase hot water temperature to
42 ºC to 65 ºC
Temperature regulation not possible - thermo cartridge calcified - Exchange thermo cartridge
- For new installations: basic body
incorrectly connected (should be:
cold right, hot left) or installed with
180º rotation
- Install function block turned
through 180º
Safety stop button not operating - Spring defective
- Button calcified
- Clean spring and/or button,
exchange if necessary
Valve stiff - Select stop valve DN9 damaged - Exchange Select stop valve DN9
Shower or spout dripping - Select stop valve DN9 damaged - Exchange Select stop valve DN9
Pushbutton cannot be actuated or is
without function
- Safety guard of isolating valve has
not been removed
- Remove safety guard from
isolating valve
Pushbutton is jammed or stiff - Seal needs greasing - Grease the seal
Pushbutton does not snap in - Select Adapter incorrectly trimmed - Trim and mount Select Adapter
according to Fig. 8
(see page 10 + 14)
- First, fully press the pushbutton
down into the rosette; then, mount
the rosette

8
i
Thermostat Highflow Unterputz
1 Verbraucher (13752000) darf
nur in Kombination mit UP-Ventil
3 Verbraucher (13754000)
verwendet werden!
13752000
13754000
Ø 70 mm
> 50 l/min
Thermostat Highflow for 1 func-
tion (13752000) may only be
used in combination with flush
!(valve 3 functions (13754000
Thermostat Highflow pour
1 fonction (13752000)
peux justement etre utilise en
combinaison avec les robinet
d‘arret encastree 3 fonction
(13754000)
Montagebeispiele

9
SW 5 mm
2.
1.
2.
1.
01800180
SW 4 mm
(5 Nm)
2.
3. SW 4 mm
1.
1 - 2 mm
1 2
3 4
5 6
Montage

10
1.
2.
0 mm
> 0 mm
7 8
9
Montage Select-Adapter kürzen

11
1. 2.
3.
SW 4 mm
1.
2.
SW 10 mm
(2 Nm)
X
1 - 2 mm
Silicone
10
11 12
13 14
MontageSelect-Adapter kürzen

12
(0,1 Nm)
1.
2.
1.
2.
X + 11
Silicone
15 16
17 18
19 20
Montage

13
40
°C
40
°C
2.
1.
40
°C
1.
2.
40
°C
SW 3 mm
(2 Nm)
40
°C
CLICK
21 22
23 24
25 26
Montage

14
40
°C
1.
2.
0 mm
A
< 0 mm
40
°C
40
°C
40
°C
27 A
BC
D E
Montage Select-Adapter kürzen

15
0°
SW 4 mm
(5 Nm)
40
°C
max. 5°
SW 4 mm
1.
2.
Ø 7 mm
28
C
AB
MontageSelect-Adapter kürzen

16
40
°C
2.
1.
1 2
40
°C
40
°C
40
°C
1 2 3
SW 3 mm
Justierung Safety Function

17
40
°C
SW 3 mm
(2 Nm)
1.
CLICK
40
°C
2.
1.
7 8
5 6
2.
z. B. 42° C
for example 42° C
34
2.
1.
Safety FunctionSafety Function

18
40
°C
SW 4 mm
40
°C
2.
1 2
3 4
5 6
SW 24 mm
1.
Wartung

19
SW 24 mm
(15 Nm)
40
°C
40
°C
rot / rouge / red
7 8
(0,1 Nm)
910
11 12
CLICK
1. 2.
SW 4 mm
(5 Nm)
Wartung

20
40
°C
40
°C
40
°C
>40°
C
1.
2.
40
°C
schließen / fermé / closeöffnen / ouvert / open
warm / chaud / hot kalt / froid / cold
Bedienung
