Harvia sentiotec HWO-035NS-P User manual

Version 12/17 Ident-Nr. HWO-MA
DE
EN
FR
IT
NL
SV
CS
MONTAGE- UND GEBRAUCHSANWEISUNG
Deutsch
SL
FI
Saunaofen
Hinterwandofen
HWO-035NS-P / 1-028-266: Hinterwandofen 3,5 kW
HWO-045NS-P / 1-028-838: Hinterwandofen 4,5 kW
HWO-060NS-P / 1-027-798: Hinterwandofen 6,0 kW
HWO-080NS-P / 1-027-799: Hinterwandofen 8,0 kW
HWO-090NS-P / 1-027-800: Hinterwandofen 9,0 kW
HWO-105NS-P / 1-027-801: Hinterwandofen 10,5 kW

Inhaltsverzeichnis
1. Zu dieser Anleitung 4
2. Wichtige Hinweise zu Ihrer Sicherheit 5
2.1. Bestimmungsgemäßer Gebrauch 5
2.2. Sicherheitshinweise für den Monteur 5
2.3. Sicherheitshinweise für den Anwender 7
3. Produktbeschreibung 8
3.1. Lieferumfang 8
3.2. Zubehör 8
3.3. Produktfunktionen 8
4. Montage und Anschluss 9
4.1. Aufstellort 9
4.2. Sicherheitsabstände 10
4.3. Fühlerposition 11
4.4. Montage Fühleradapter 12
4.5. Befestigung des Ofens an der Saunawand 13
4.6. Montage des Aufgussschlauches 14
5. Elektrischer Anschluss 15
5.1. Anschlussplan 400V 3N~ 16
5.2. Anschlussplan 230V 1N~ 17
5.3. Anschlussplan 230V 3~ 18

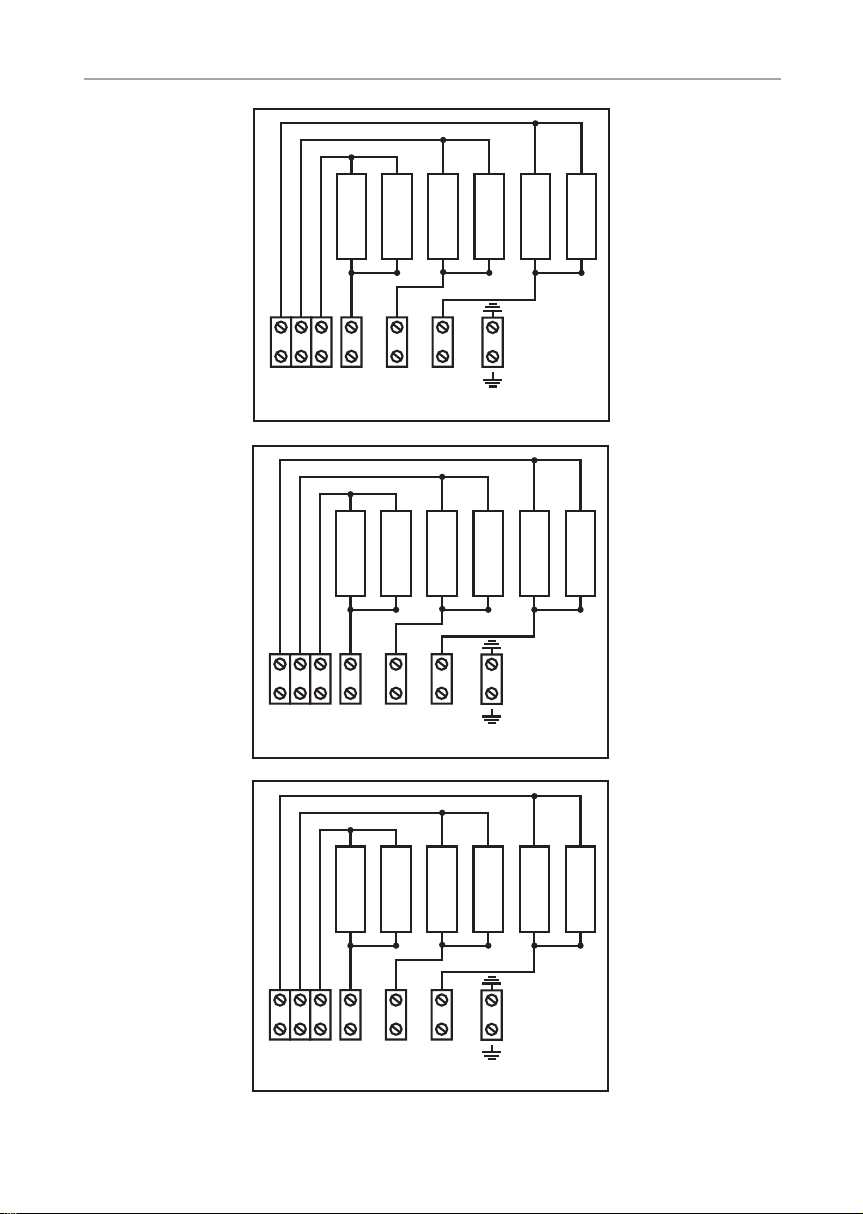

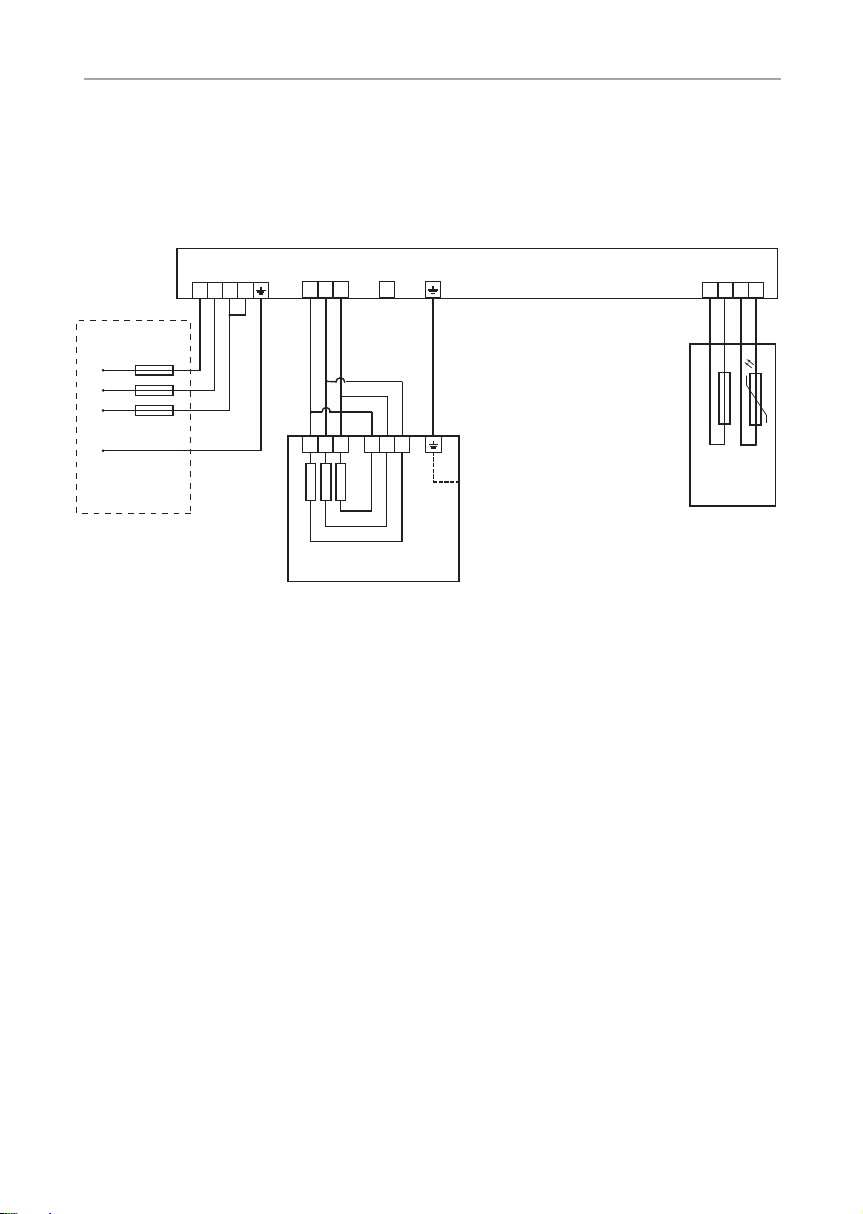

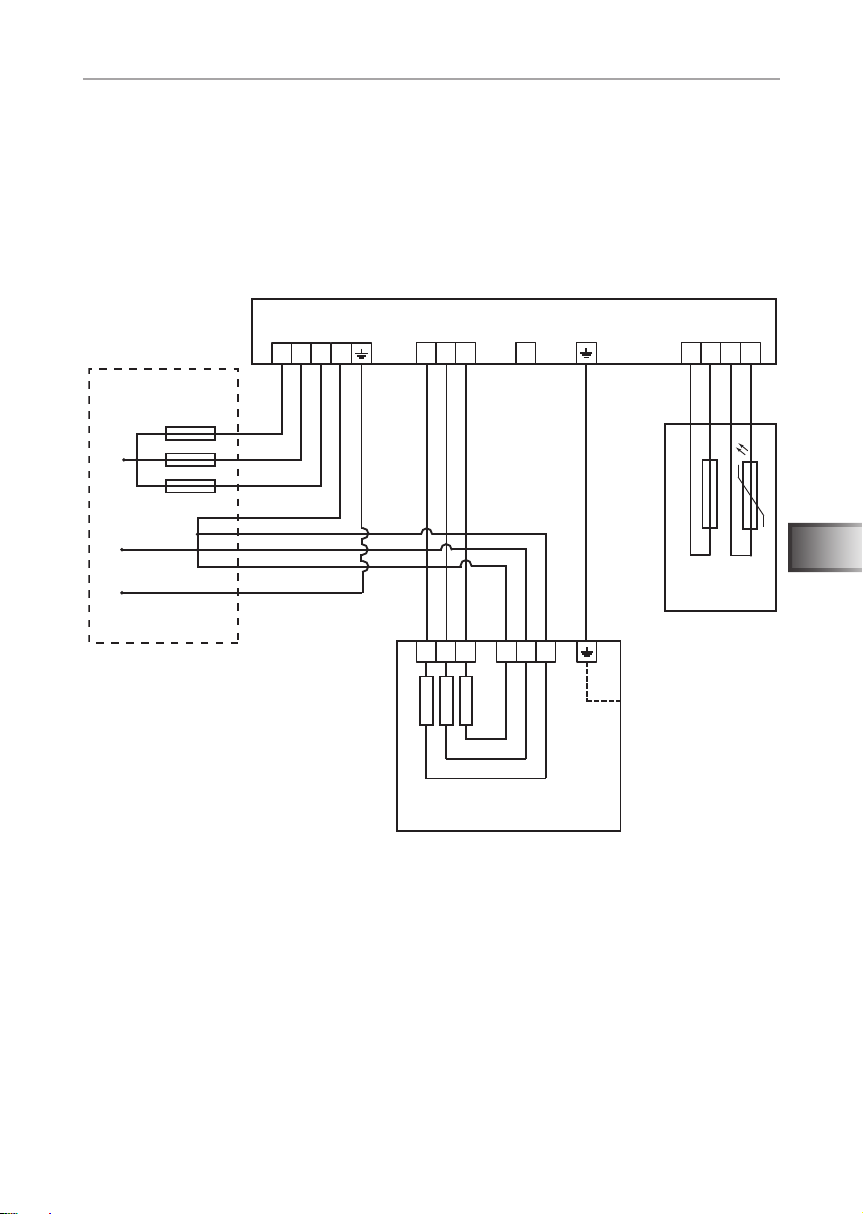

5.4. Verdrahtungsschemen 19

DE
6. Inbetriebnahme 21
6.1. Steinebehälter füllen 21
6.2. Platzierung des Hinweisschildes für den Steinbehälter 22
6.3. Platzierung des Hinweisschildes "nicht Abdecken" 22
6.4. Erstmaliges Aufheizen 23
7. Bedienung 24
7.1. Saunaofen bedienen 24
7.2. Aufgießen 24
8. Wartung 25
8.1. Längere Betriebspausen 25
8.2. Saunaofen reinigen 25
8.3. Saunasteine wechseln 25
9. Entsorgung 26
10.Problemlösung durch den Monteur 27
11.Ersatzteile 27
12.Technische Daten 28
13.Abmessungen 29

Montage- und Gebrauchsanweisung S. 4/30
1.Zu dieser Anleitung
Lesen Sie diese Montage- und Gebrauchsanweisung gut durch und bewahren
Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Informationen zu
Ihrer Sicherheit und zur Bedienung nachlesen.
Symbole in Warnhinweisen
In dieser Montage- und Gebrauchsanweisung ist vor Tätigkeiten, von denen eine
Gefahr ausgeht, ein Warnhinweis angebracht. Befolgen Sie diese Warnhinweise
unbedingt. So vermeiden Sie Sachschäden und Verletzungen, die im schlimmsten
Fall sogar tödlich sein können.
In den Warnhinweisen werden Signalwörter verwendet, die folgende Bedeutun-
gen haben:
GEFAHR!
Wenn Sie diesen Warnhinweis nicht beachten, sind Tod oder schwere
Verletzungen die Folge.
WARNUNG!
Wenn Sie diesen Warnhinweis nicht beachten, können Tod oder schwere
Verletzungen die Folge sein.
VORSICHT!
Wenn Sie diesen Warnhinweis nicht befolgen, können leichte Verletzun-
gen die Folge sein.
ACHTUNG!
Dieses Signalwort warnt Sie vor Sachschäden.
Andere Symbole
Dieses Symbol kennzeichnet Tipps und nützliche Hinweise.
Nicht abdecken! Bedienungsanleitung lesen
Sie nden diese Montage- und Gebrauchsanweisung auch im Download-
bereich unserer Webseite auf www.sentiotec.com/downloads.

DE
Montage- und Gebrauchsanweisung S. 5/30
2.Wichtige Hinweise zu Ihrer Sicherheit
Dieser Hinterwandofen ist nach anerkannten sicherheitstechnischen
Regeln gebaut. Dennoch können bei der Verwendung Gefahren
entstehen. Befolgen Sie deshalb die folgenden Sicherheitshinweise
und die speziellen Warnhinweise in den einzelnen Kapiteln.
2.1. Bestimmungsgemäßer Gebrauch
Dieser Hinterwandofen darf nur zur Erwärmung von Saunakabinen
in Kombination mit einer Saunasteuerung ohne Fernstartfunktion
verwendet werden.
Jeder darüber hinausgehende Gebrauch gilt als nicht bestimmungs-
gemäß. Nicht bestimmungsgemäßer Gebrauch kann zur Beschä-
digung des Produkts, zu schweren Verletzungen oder Tod führen.
2.2. Sicherheitshinweise für den Monteur
●Montage- und Anschlussarbeiten am Saunaofen dürfen nur im
spannungsfreien Zustand durchgeführt werden.
●Die Montage darf nur durch eine Elektrofachkraft oder eine ver-
gleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschal-
tung entsprechend der Überspannungskategorie III vorzusehen.
●Verwenden Sie zum Anschluss des Saunaofens ausschließlich
bis 150 °C temperaturbeständige Silikonleitungen.
●Installieren Sie nur einen Saunaofen in der Kabine. Der Hinter-
wandofen darf nicht gemeinsam mit anderen Sauanöfen in einer
Saunakabine verwendet werden.

Montage- und Gebrauchsanweisung S. 6/30
●Decken und Wände der Saunakabine sind aus harzarmen, unbe-
handelten oder thermisch behandelten Hölzern, z.B. nordischer
Fichte, Hemlock, Kiefer oder Tanne, oder aus Holzlagen-Werk-
stoffen herzustellen. Bei Verwendung von Holzlagen-Werkstoffen
ist darauf zu achten, dass deren Klebstoffe kein Formaldehyd
abgeben. Werden andere Werkstoffe als Holz in der Saunakabine
eingesetzt, müssen diese Materialien hitze- und korrosionsbe-
ständig sein und dürfen keine negativen Auswirkungen auf die
Gesundheit der Saunagäste haben.
●Die Höhe der Saunakabine muss mindestens 1,9 m betragen.
●Beachten Sie die Vorgaben zum Volumen und zur Belüftung
der Saunakabine in Kapitel 12. Technische Daten auf Seite 28.
●Beachten Sie beim Aufstellen des Saunofens die minimalen
Sicherheitsabstände (siehe Kapitel 4.2. Sicherheitsabstände).
●Beachten Sie auch die örtlichen Bestimmungen am Aufstellort.
●Bei Problemen, die in den Montageanweisungen nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

DE
Montage- und Gebrauchsanweisung S. 7/30
2.3. Sicherheitshinweise für den Anwender
●Das Gerät darf nicht von Kindern unter 8 Jahren verwendet
werden.
●Das Gerät darf von Kindern über 8 Jahren, von Personen mit
verringerten psychischen, sensorischen oder mentalen Fähig-
keiten und von Personen mit Mangel an Erfahrung und Wissen
unter folgenden Bedingungen verwendet werden:
– wenn sie beaufsichtigt werden.
– wenn ihnen die sichere Verwendung gezeigt wurde und sie
die Gefahren, die entstehen können, verstehen.
●Kinder dürfen nicht mit dem Gerät spielen.
●Kinder unter 14 Jahren dürfen das Gerät nur reinigen, wenn sie
beaufsichtigt werden.
● Wenn Sie unter dem Einuss von Alkohol, Medikamenten oder
Drogen stehen, verzichten Sie aus gesundheitlichen Gründen
auf das Saunabad.
●Nehmen Sie den Saunaofen niemals ohne Saunasteine in Be-
trieb, da dies Brände verursachen kann.
●Stellen Sie sicher, dass keine brennbaren Gegenstände auf dem
Saunaofen liegen, bevor Sie die Saunasteuerung einschalten.
●Heizen Sie VOR dem ersten Saunabad den Saunaofen für eine
halbe Stunde auf. Halten Sie sich während dieser Zeit NICHT in
der Saunkabine auf. Lüften Sie anschließend die Saunakabine
gut durch (siehe 6.4. Erstmaliges Aufheizen auf Seite 23).
●Berühren Sie niemals den Saunaofen während des Betriebs.
Die Oberäche des Saunaofens und die Saunasteine werden
sehr heiß.
●Bei Problemen, die in der Gebrauchsanweisung nicht ausführ-
lich genug behandelt werden, wenden Sie sich zu Ihrer eigenen
Sicherheit an Ihren Lieferanten.

Montage- und Gebrauchsanweisung S. 8/30
3.Produktbeschreibung
3.1. Lieferumfang
●Saunaofen
●Montagematerial
●Schutzgitter
●Fühleradapter (nur HWO-080 bis HWO-105)
●Aufgussschlauch mit Aufgussschale
●Aufkleber „Warnhinweise Steinbehälter“ und „Nicht Abdecken“
●Montage- und Gebrauchsanweisung
3.2. Zubehör
Zubehör Artikelnummer
Leistungserweiterung O-S2-18 / O-S2-18S / O-S2-30
3.3. Produktfunktionen
Dieser Hinterwandofen ist ein nnischer Saunaofen und ermöglicht die Erzeugung
des für die nnische Sauna typischen Saunaklimas von 80 bis 100 °C bei einer
Luftfeuchtigkeit von ca. 10 %.
Über den Aufgussschlauch kann Wasser auf die Saunasteine gegossen werden.
Dadurch wird das Wasser verdampft und die Luftfeuchtigkeit in der Saunakabine
erhöht.

DE
Montageanweisung – nur für Fachpersonal S. 9/30
4.Montage und Anschluss
Berücksichtigen Sie folgende Punkte beim Aufstellen und beim Anschluss des
Saunaofens:
●Der elektrische Anschluss darf nur durch eine Elektrofachkraft oder eine
vergleichsweise qualizierte Person ausgeführt werden.
●Es ist bauseits eine allpolige Trennvorrichtung mit voller Abschaltung entspre-
chend der Überspannungskategorie III vorzusehen.
●Platzieren sie den Saunaofen nicht auf einem Boden aus einem leicht brenn-
barem Material wie Holz oder Kunststoff. Geeignete Bodenbeläge sind z.B.
Keramikiesen.
4.1. Aufstellort
Stellen Sie den Ofen mittig vor die Lufteintrittsöffnung in der Kabinenwand. Halten
Sie dabei die in Abb.1 angegebenen Sicherheitsabstände zur Kabinenwand ein.
WARNUNG!
Stromschlag-Gefahr
●Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im
spannungsfreien Zustand durch.

1040
170
860
220
min. 300
200
70
50
60
Montageanweisung – nur für Fachpersonal S. 10/30

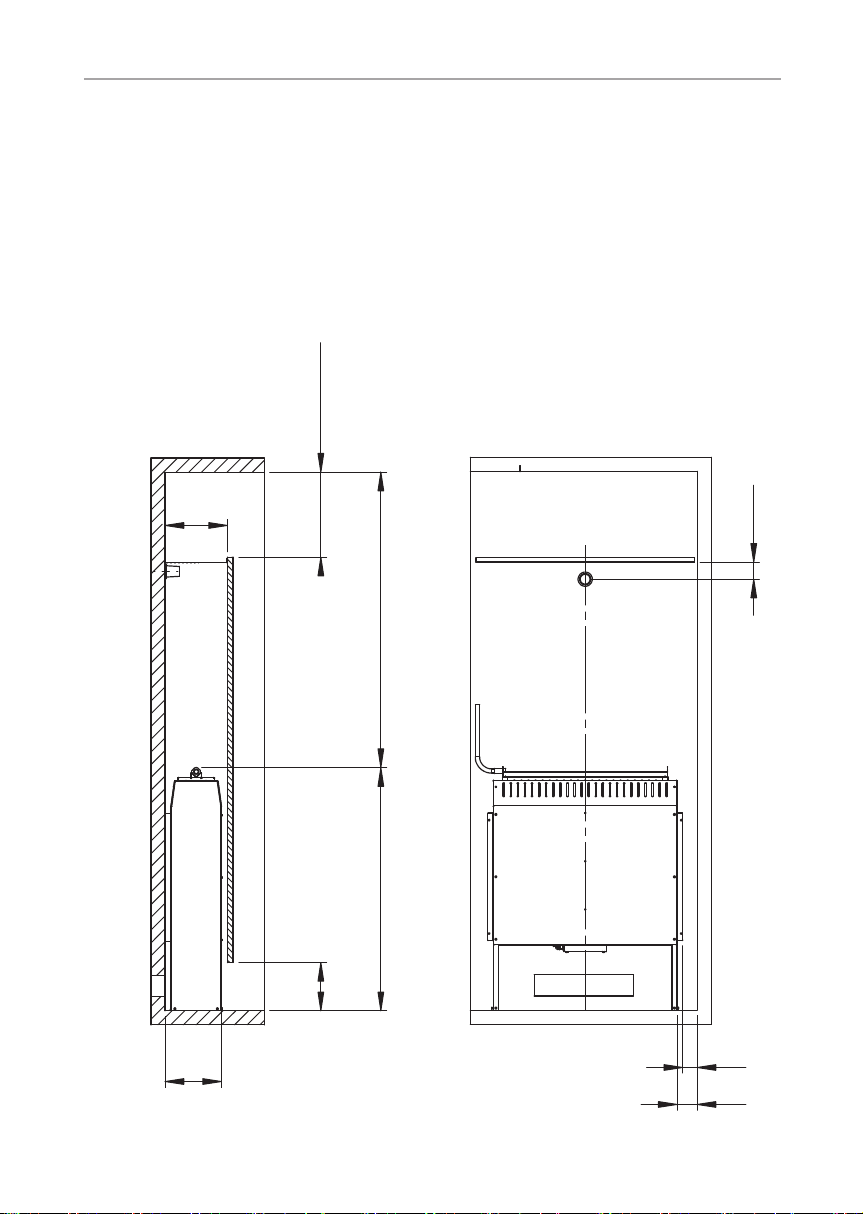

Abb.1 Sicherheitsabstände Hinterwandofen
(HWO-035NS-P / HWO-045NS-P / HWO-060NS-P / HWO-080NS-P /
HWO-090NS-P / HWO-105NS-P)
Maße in mm
4.2. Sicherheitsabstände
Beachten Sie die in der Abb.1 angegebenen minimalen Sicherheitsabstände.

DE
Montageanweisung – nur für Fachpersonal S. 11/30
60
S1

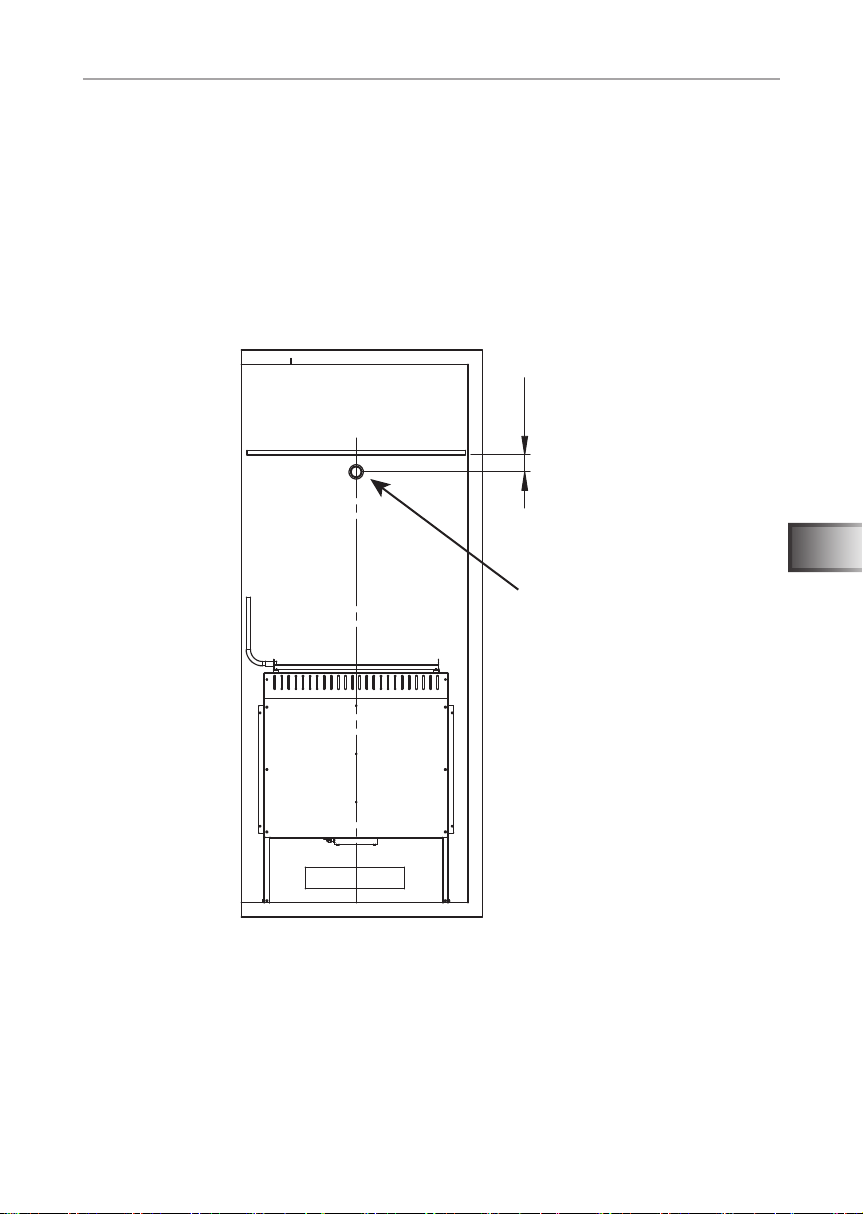

4.3. Fühlerposition
Entgegen zur Fühlermontage Ihres Saunasteuergerätes, wird der Ofenfühler
wie in Abb.2 montiert. Montieren Sie den Ofenfühler 1mittig über dem Ofen,
60 mm (Fühlermitte) unterhalb des Schutzgitters. Beachten Sie auch die unter
„Sicherheitsabstände“ auf Seite 10 angegebenen Maße bezüglich des
Schutzgitters.
1
Abb.2

Montageanweisung – nur für Fachpersonal S. 12/30
AA B
B
C
D

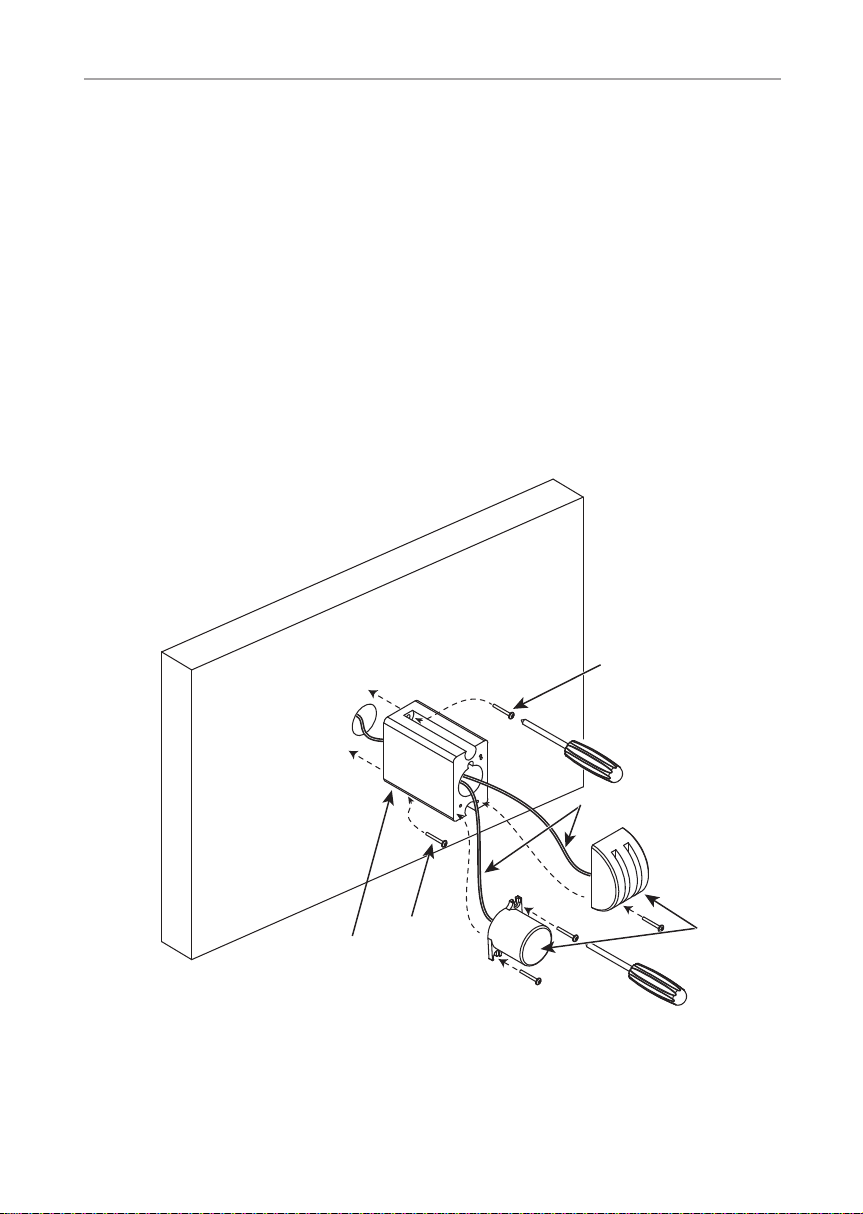

4.4. Montage Fühleradapter
(nur Hinterwandöfen von 8 kW bis 10,5 kW)
Befestigen Sie den Fühleradapter A(im Lieferumfang des Ofens enthalten)
an der unter „Fühlerposition“ auf Seite 11 angegebenen Position mit den
Holzschrauben Ban der Saunawand.
Führen Sie die Fühlerkabel Cdurch den Fühleradapter Aund die Saunawand.
Montieren Sie nun den Fühler Dan der Stirnseite des Fühleradapters A.
Achten Sie darauf, dass die Schrauben in die vorgegebenen Körnungen tref-
fen.

DE
Montageanweisung – nur für Fachpersonal S. 13/30

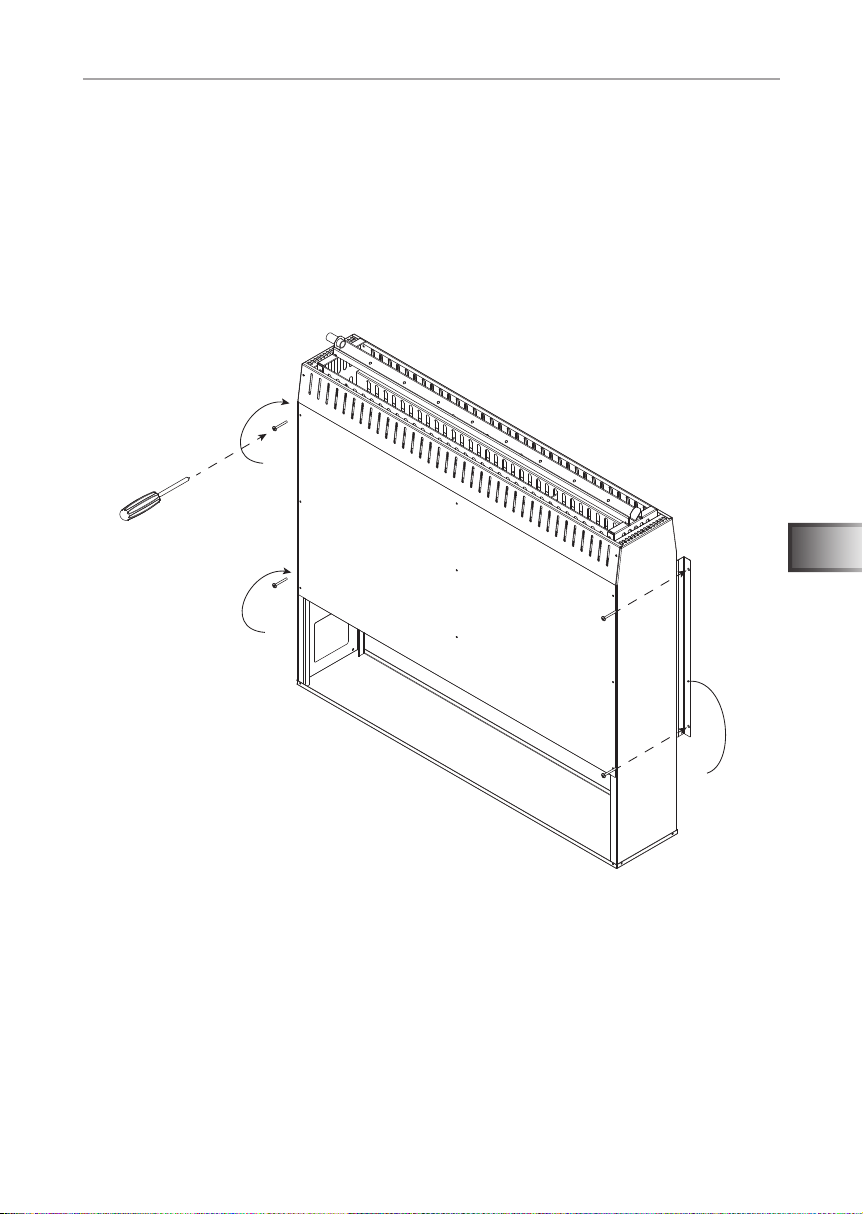

4.5. Befestigung des Ofens an der Saunawand
Um den Ofen zu xieren und gegen verrutschen oder umfallen zu sichern, be-
festigen Sie diesen mit den mitgelieferten Holzschrauben Adurch die Befesti-
gungsbohrungen H in den beidseitig vorhandenen Montageanschen F.
A
A
A
A
H
H
H
H
F

Montageanweisung – nur für Fachpersonal S. 14/30
4.6. Montage des Aufgussschlauches
Stecken Sie die Schlauchschelle 2 in geöffnetem Zustand auf den Aufguss-
schlauch 1. Schieben Sie den Schlauch über das Anschlussstück 3.
Ziehen Sie die Schlauchschelle mit einem Schraubendreher fest.
Verlegen des Aufgussschlauches
Achten Sie beim Verlegen des Schlauches auf ein durchgehendes Gefälle.
Wasser, welches sich in Senken sammelt kann nach längeren Betriebspausen
zur Beeinträchtigung der Luftqualität führen.
1 2
1
Öffnen Sie die Schlauchschelle Avollständig und
geben Sie diese über den Aufgussschlauch B.
2
Führen Sie nun den Aufgussschlauch über das
Anschlussstück der Aufgussschale C. Fixieren Sie
den Schlauch mit der Schlauchschelle A.

DE
Montageanweisung – nur für Fachpersonal S. 15/30
ACHTUNG!
Stromschlag-Gefahr
●Führen Sie Montage- und Anschlussarbeiten am Saunaofen nur im
spannungsfreien Zustand durch.
5.Elektrischer Anschluss
1
2
3
4
5
1. Lösen Sie die Schrauben 3der Abdeckung 5.
2. Ziehen Sie die Abdeckung 5 von der Anschlussbox 1ab.
3. Ziehen Sie das Kabel durch die Durchführung 4.
4. Schließen Sie die Adern U – V - W – N – PE des Kabels an die entspre-
chenden Klemmen 2an.
1
2
4
5
3
5. Ziehen Sie die Durchführung 4fest.
6. Setzen Sie die Abdeckung 5 wieder auf die Anschlussbox 1auf und
befestigen Sie mit den Schrauben 3.

L2 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
400 V~
3x16 A
U V
NW
WNVNU
Montageanweisung – nur für Fachpersonal S. 16/30
5.1. Anschlussplan 400V 3N~
Abb.3 Anschlussplan
(HWO-035NS-P / HWO-045NS-P / HWO-060NS-P / HWO-080NS-P /
HWO-090NS-P / HWO-105NS-P)
2
3
4
1Saunasteuerung
2Temperaturfühler mit Übertemperatur-Sicherung
3Hinterwandofen
4Stromversorgung
1

L1 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
U V
NW
W
230V 1N~
NVNU
L
PE
NDE
Montageanweisung – nur für Fachpersonal S. 17/30
5.2. Anschlussplan 230V 1N~
Anschlussplan
(HWO-035NS-P / HWO-045NS-P / HWO-060NS-P / HWO-080NS-P /
HWO-090NS-P / HWO-105NS-P)
Abb.4
1
4
3
2
*
1Saunasteuerung
2Temperaturfühler mit Übertemperatur-Sicherung
3Hinterwandofen
4Stromversorgung
Kupfer-Brücke entfernen
*

L1 L2 N L3 U
V
N
Wr
r
w
w
ϑϑ
U V
NW
W
230V 3~
NVNU
PE
L2
L1
L3
5.3. Anschlussplan 230V 3~
Abb.5 Anschlussplan
(HWO-035NS-P / HWO-045NS-P / HWO-060NS-P)
1
4
3
2
*
Montageanweisung – nur für Fachpersonal S. 18/30
1Saunasteuerung
2Temperaturfühler mit Übertemperatur-Sicherung
3Hinterwandofen
4Stromversorgung
Kupfer-Brücke entfernen
*

DE
Montageanweisung – nur für Fachpersonal S. 19/30
U V W N
1,15kW 1,15kW 1,15kW
N N W V U
5.4. Verdrahtungsschemen
zur Saunasteuerung 3,45 kW
U V W N
1,5kW 1,5kW 1,5kW
N N W V U
HWO-035NS HWO-045NS
zur Saunasteuerung 4,5 kW
U V W N
2,0kW 2,0kW 2,0kW
N N W V U
zur Saunasteuerung 6,0 kW
HWO-060NS

Montageanweisung – nur für Fachpersonal S. 20/30
1,5 kW
1,15 kW
1,5 kW
U V W
1,15 kW
1,5 kW
1,15 kW
N N N
W V U
1,5 kW 1,5 kW 1,5 kW
U V W
1,5 kW 1,5 kW 1,5 kW
N N N
W V U
1,5 kW 2,0 kW 1,5 kW
U V W
2,0 kW 1,5 kW 2,0 kW
N N N
W V U
HWO-080NS
HWO-090NS
HWO-105NS
zur Saunasteuerung 7,95 kW
zur Saunasteuerung 9,0 kW
zur Saunasteuerung 10,5 kW
