hawa Concepta 25 Technical manual

Hawa Concepta 25/30
Planungs- und Montageanleitung
Beschlag für seitlich einschiebbare Möbelfronten aus Holz bis 25/30 kg.
Instructions de conception et de montage
Ferrure pour façades de meubles en bois à escamotage latéral jusqu'à
25/30 kg.
Planning and installation instructions
Hardware system for wooden pivot sliding cabinet doors up to 25/30 kg
(55/66 lbs.).
Istruzioni di progettazione e di montaggio
Ferramenta per frontali di mobili in legno a scomparsa fino a 25/30 kg.
Instrucciones de planificación y montaje
Herraje para muebles con frente de madera ecamoteable lateralmente hasta
25/30 kg.
30182 a
Patente / Brevets / Patents / Brevetti / Patente
www.hawa.com

2/64
HAWA Concepta 25/30
1 Inhaltsverzeichnis
2Produktinformation 3
3Sicherheitsvorschriften 3
4Abkürzungen, Symbole 12
5Übersichten 5.1 Übersicht: Anlage links 14
5.2 Übersicht: Connector 55 (optional) 15

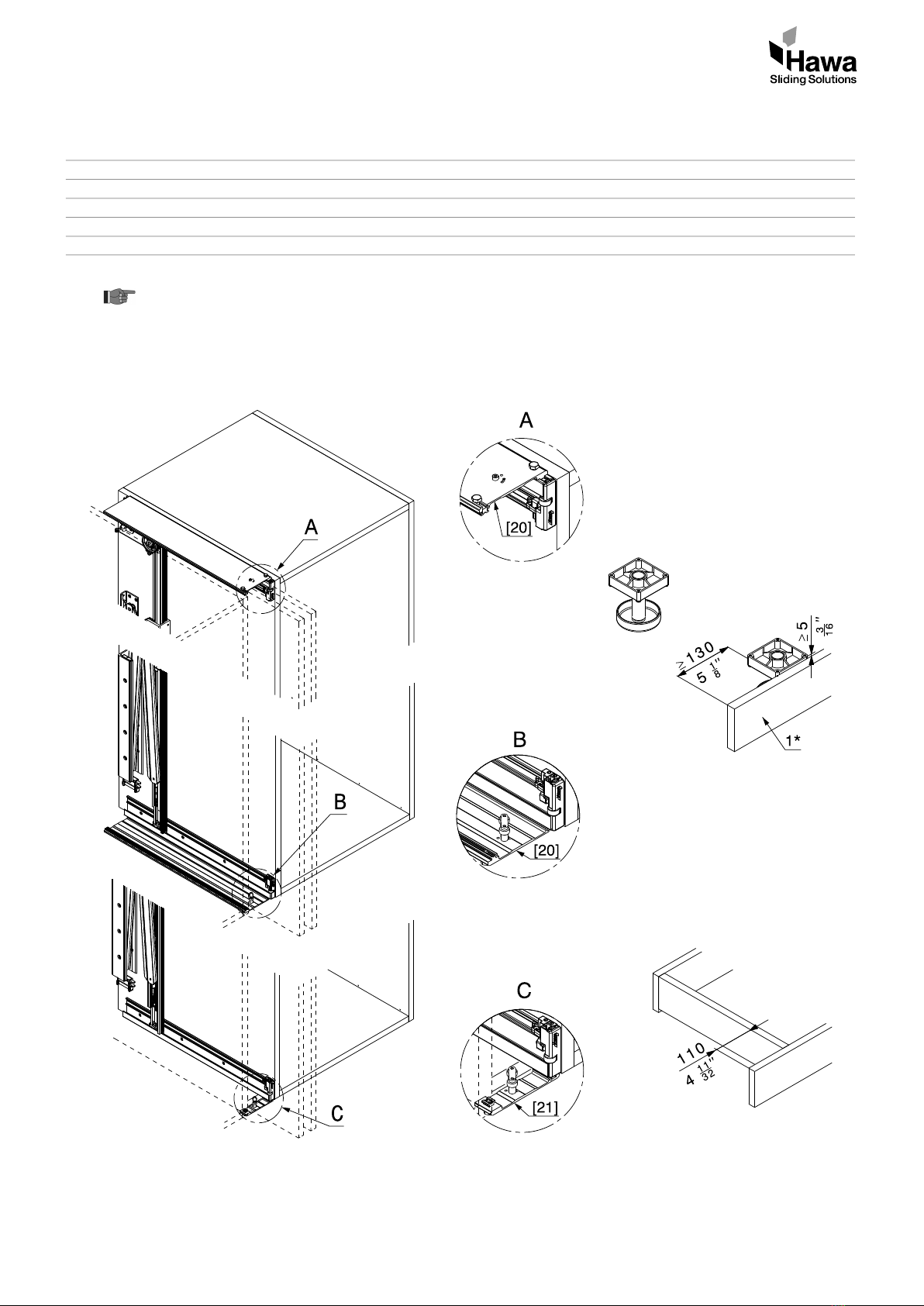

5.3 Übersicht: Connector 110 mit und ohne Sockel (optional) 16
5.4 Übersicht: Zwei einliegende Dreh-Einschiebetüren (optional) 17
5.5 Übersicht: Positionsnummern 18
6Planung 6.1 Planung: Türe einliegend 19
6.2 Planung: Führung für zwei einliegende Dreh-Einschiebetüren 20
6.3 Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 55 21
6.4 Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 110 22
6.5 Planung: Türe in Mauernische 23
7Berechnung 7.1 Berechnung: Gewicht zu Türgrössenverhältnis 24
7.2 Berechnung: Masse Grundriss 26
7.3 Berechnung: Beschlagstiefe 28
7.4 Berechnung: Bohrpositionen HAWA Concepta 25 29
7.5 Berechnung: Bohrpositionen HAWA Concepta 30 30
8Vormontage 8.1 Vormontage: Bearbeitung Profile links 31
8.2 Vormontage: Bearbeitung Profile rechts 32
8.3 Vormontage: Türe 33
8.4 Vormontage: Korpusseite 34
8.5 Vormontage: Aussenseite 36
8.6 Vormontage: Anschlagdämpfung 37
8.7 Vormontage: Holm 38
8.8 Vormontage: Ausrichten des Schrankes 39
9Montage 9.1 Montage: Montage Schere und Holm Anlage links 40
9.2 Montage: Schere und Holm Anlage rechts 43
9.3 Montage: Türe 46
9.4 Montage: Türeinzug 47
9.5 Montage: Feineinstellung Holmneigung Türe 19 - 30 mm 50
9.6 Montage: Feineinstellung Holmneigung Türe 31 - 50 mm 52
9.7 Montage: Positionierung Anschlagdämpfer oben 53
9.8 Montage: Positionierung Anschlagdämpfer unten 54
9.9 Montage: Höheneinstellung Türe 55
9.10 Montage: Feineinstellung Türfuge 56
9.11 Montage: Feineinstellung Fronttiefe 57
9.12 Montage: Feineinstellung Türe 58
9.13 Montage: Feineinstellung Einzugsgeschwindigkeit 59
10 Demontage 10.1 Demontage: Türeinzug bei fixer Aussenseite 60
Inhalt Seite

3/64
Hawa Concepta 25/30
2 Produktinformation
Bestimmungsgemässe Verwendung
Dreh-Einschiebebeschlag für Holztüren zum seitlichen einschieben in Möbelkorpusse oder Mauernischen.
Bestimmungsgemässer Verwendungsort
Trockene Innenbereiche und Innenbereiche in dem Kondensation auftreten kann: Z. B. in der Küche oder Badezimmer, jedoch ohne
nennenswerte Chloridbelastung.
Technische Daten
LGA Zertifikate sind unter www.hawa.ch aufrufbar.
Schnell und sicher planen mit dem Online-Berechnungstool: www.concepta.hawa.com
Artikelnummer
Artikel werden mit einer 5-stelligen Nummer bezeichnet.
Allgemeine Hinweise
Das Dokument «Sicherheitshinweise» (22991) ist integraler Bestandteil dieser Planungs- und Montageanleitung.
Bei angetriebenen Produkten ist die Betriebsanleitung, Planungs- und Montageanleitung, sowie das Dokument «Sicherheitshinweise»
(22991) dem Endnutzer zu übergeben.
Es gelten metrische Abmessungen – Zollangaben sind nur zur Information.
Anleitungen aufbewahren, Ersatz unter www.hawa.ch.
Risiko- und Restrisikogefahr
Bei Verwendung von Hawa Concepta 25/30 zum Abdecken von Elektro-Apparaten die Sicherheitshinweise der Gerätehersteller
beachten (Wärmestau). Nach Bedarf eine Abschaltautomatik verwenden (z.B. Safty Box, www.halemeier.de).
Entsorgung
Die Werkstoffe, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
3 Sicherheitsvorschriften
VORSICHT
Bewegliche Teile können Finger quetschen.
– Nicht in die beweglichen Teile greifen!
Hawa Concepta 25 Hawa Concepta 30
Maximales Türgewicht 25 kg Maximales Türgewicht 30 kg
Türbreite 300 – 750 mm Türbreite 300 – 900 mm
Türhöhe 1250 – 1850 mm Türhöhe 1851 – 2300 mm
Türdicke 19 – 50 mm Türdicke 19 – 50 mm
Garnituren können links und rechts verwendet werden.
Ausrichtbeschlag zur Stabilisierung von Schiebetüren verwenden.
Maximale Türgrössen / Gewichtsverhältnisse siehe Tabelle Seite 21.
Maximale zulässige Durchbiegung der Beschlagsmontageseite und Türe ± 2 mm.

4/64
HAWA Concepta 25/30
1 Sommaire
2Informations sur le produit 5
3Consignes de sécurité 5
4Abréviations, symboles 12
5Aperçus généraux 5.1 Aperçu général : Installation à gauche 14
5.2 Aperçu général : Connector 55 (en option) 15
5.3 Aperçu général : Connector 110 avec et sans socle (en option) 16
5.4 Aperçu général : Deux portes pivotantes/escamotables intégrées au corps (en option) 17
5.5 Aperçu général : Des numéros de position 18
6Planification 6.1 Planification : Porte intégrée au corps 19
6.2 Planification : Guide pour deux portes pivotantes/escamotables intégrées au corps 20
6.3 Planification : Porte allant du sol au plafond avec Connector 55 21
6.4 Planification : Porte allant du sol au plafond avec Connector 110 22
6.5 Planification : Porte dans une niche murale 23
7Calcul 7.1 Calcul de : Rapport poids/taille des portes 24
7.2 Calcul de : Dimensions plan d'ensemble 26
7.3 Calcul de : Profondeur de ferrure 28
7.4 Calcul de : Positions des perçages HAWA Concepta 25 29
7.5 Calcul de : Positions des perçages HAWA Concepta 30 30
8Prémontage 8.1 Prémontage : Usinage des profils de gauche 31
8.2 Prémontage : Usinage des profils de droite 32
8.3 Prémontage : Porte 33
8.4 Prémontage : Côté corps de meuble 34
8.5 Prémontage : Côté extérieur 36
8.6 Prémontage : Amortissement au niveau de la butée 37
8.7 Prémontage : Montant 38
8.8 Prémontage : Ajustement de l’armoire 39
9Montage 9.1 Montage : Montage ciseaux et montant pour installation à gauche 40
9.2 Montage : Ciseaux et montant pour installation à droite 43
9.3 Montage : Porte 46
9.4 Montage : Dispositif d’escamotage de la porte 47
9.5 Montage : Réglage fin de l’inclinaison du montant de la porte entre 19 et 30 mm 50
9.6 Montage : Réglage fin de l’inclinaison du montant de la porte entre 31 et 50 mm 52
9.7 Montage : Positionnement du dispositif d’amortissement de butée en haut 53
9.8 Montage : Positionnement du dispositif d’amortissement de butée en bas 54
9.9 Montage : Réglage en hauteur de la porte 55
9.10 Montage : Réglage fin de la jointure de porte 56
9.11 Montage : Réglage fin de la profondeur de la façade 57
9.12 Montage : Réglage fin de la porte 58
9.13 Montage : Réglage fin vitesse de retrait 59
10 Démontage 10.1 Démontage : Dispositif d’escamotage de la porte avec côté extérieur fixe 60
Contenu Page

5/64
Hawa Concepta 25/30
2 Informations sur le produit
Utilisation conforme aux dispositions
Ferrure pivotante et escamotable pour portes en bois permettant l'escamotage latéral dans un corps de meuble ou une niche murale.
Lieu d’utilisation conforme aux dispositions
Espaces intérieurs secs et espaces intérieurs pouvant être exposés à la condensation : par exemple, dans une cuisine ou une salle de
bain, mais sans présence notable de chlorures.
Données techniques
Certificats du LGA consultables sur le site Internet www.hawa.ch
Planifier rapidement et en toute sécurité avec l'outil de calculation en ligne : www.concepta.hawa.com
Numéros d’articles
Les articles sont désignés par un numéro à 5 chiffres.
Indications d’ordre général
Le document «Informations sur la sécurité» (22991) fait partie intégrante de ces instructions de planification et de montage.
En cas de produits livrés avec entraînement, le mode d'emploi, les instructions de planification et de montage et le document «Infor-
mations sur la sécurité» (22991) doivent être remis à l'utilisateur final.
Les dimensions applicables sont métriques - les dimensions en pouces ne sont fournies qu'à titre informatif.
Conserver ces instructions ; en cas de perte, il est possible d'en obtenir un nouvel exemplaire sur le site Internet www.hawa.ch.
Risques et risques résiduels
En cas d'utilisation du système Hawa Concepta 25/30 pour dissimuler des appareils électriques, observer les consignes de
sécurité des fabricants de ces appareils (accumulation de chaleur). En cas de besoin, utiliser un dispositif de coupure automatique
(par exemple, Safety Box, www.halemeier.de).
Elimination
Les matériaux, les accessoires et les emballages doivent être soumis à un recyclage conforme aux impératifs écologiques.
3 Consignes de sécurité
ATTENTION
Les pièces mobiles peuvent provoquer un écrasement des doigts.
– Ne pas glisser les mains dans les pièces mobiles !
Hawa Concepta 25 Hawa Concepta 30
Poids de porte maximal 25 kg Poids de porte maximal 30 kg
Largeur de porte 300 – 750 mm Largeur de porte 300 – 900 mm
Hauteur de porte 1250 – 1850 mm Hauteur de porte 1851 – 2300 mm
Epaisseur de porte 19 – 50 mm Epaisseur de porte 19 – 50 mm
Les garnitures peuvent être utilisées côté gauche et droit.
Pour stabiliser les portes coulissantes utiliser une ferrure de redressement.
Poids / Dimensions maximales des portes : voir tableau à la page 21.
Infléchissement maximal autorisé du côté montage de la ferrure et de la porte de ± 2 mm.

6/64
HAWA Concepta 25/30
1 Table of contents
2Product information 7
3Safety instructions 7
4Abbreviations, symbols 12

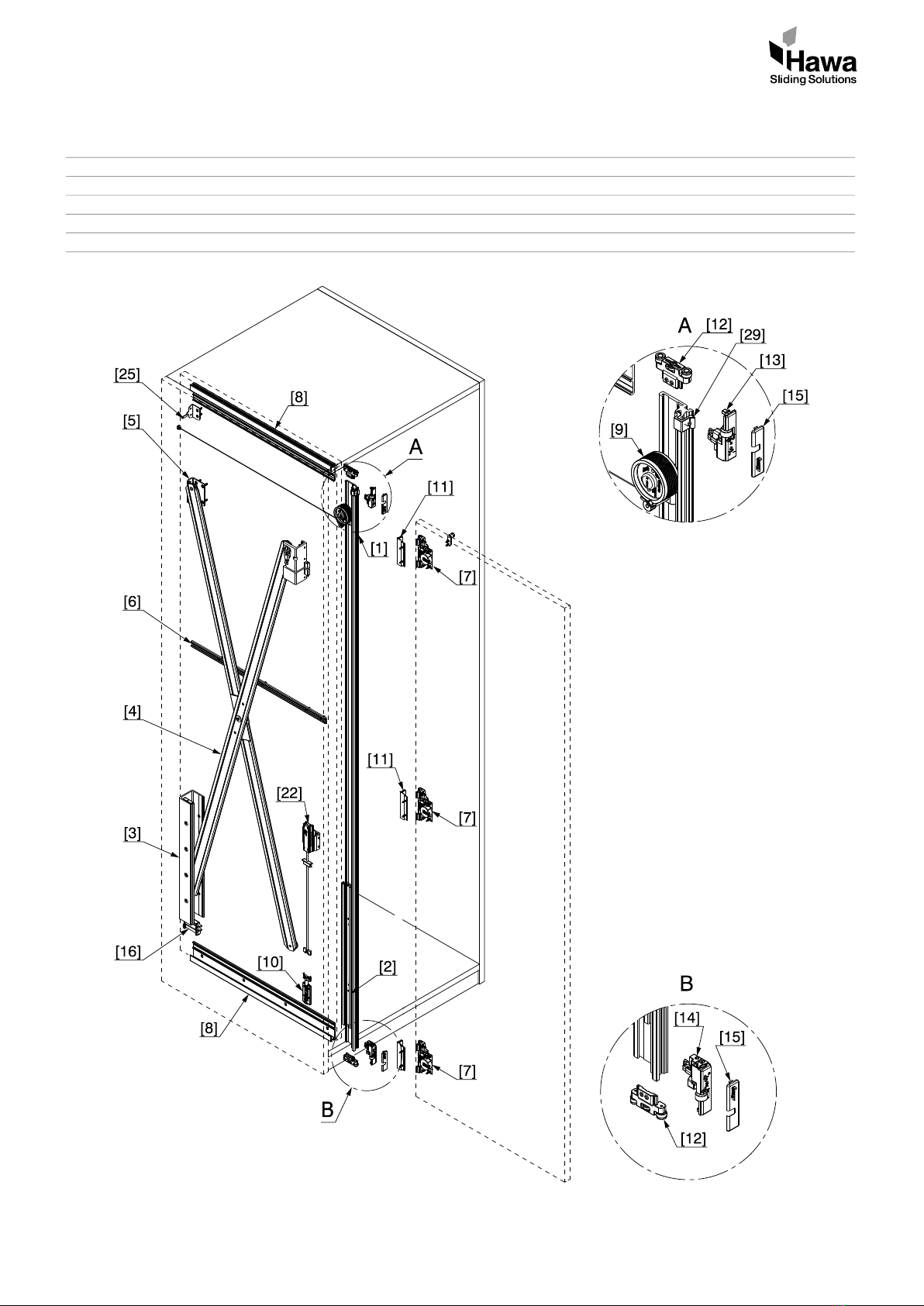

5Overviews 5.1 Overview: Left-hand system 14

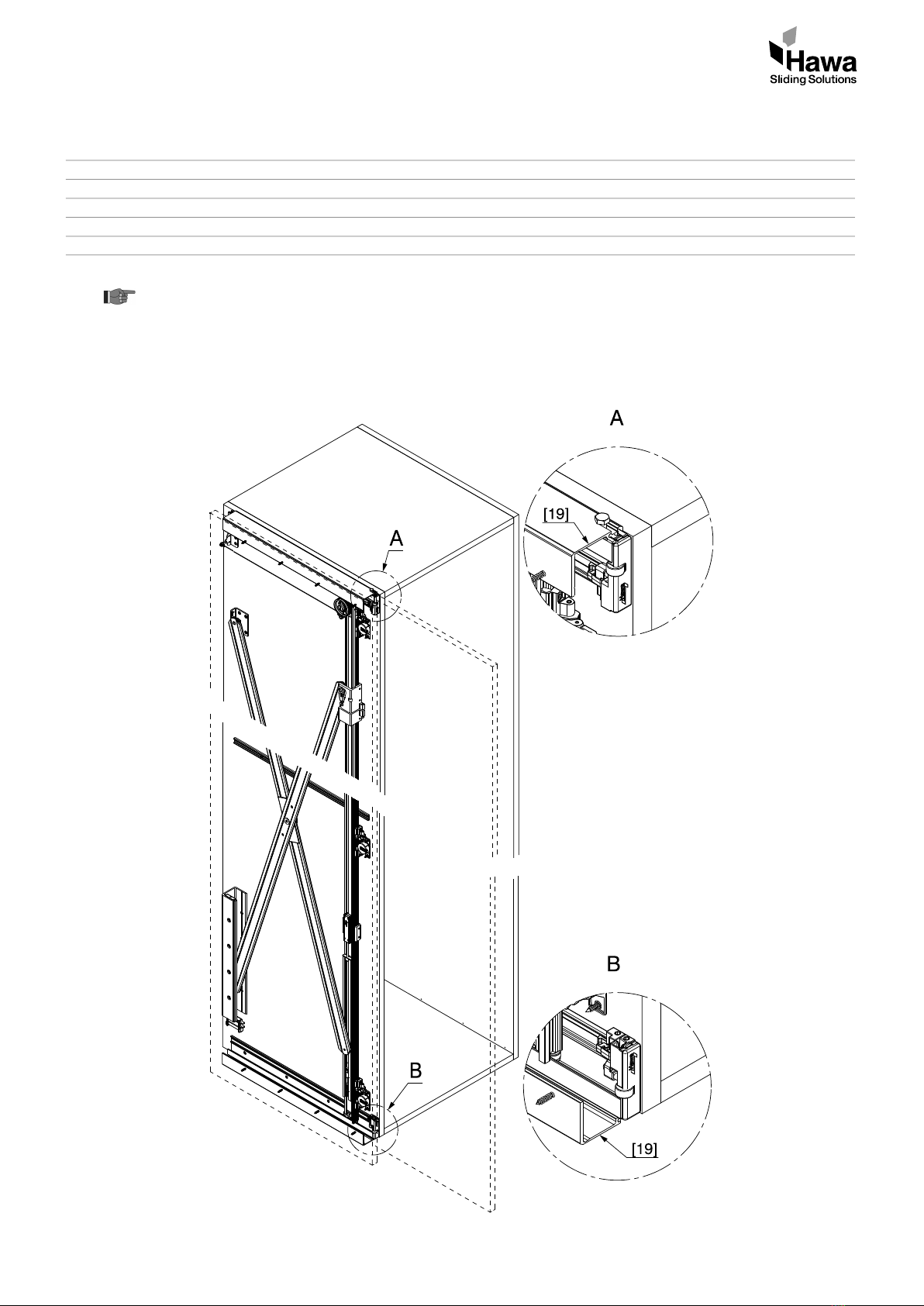

5.2 Overview: Connector 55 (optional) 15
5.3 Overview: Connector 110 with and without base (optional) 16

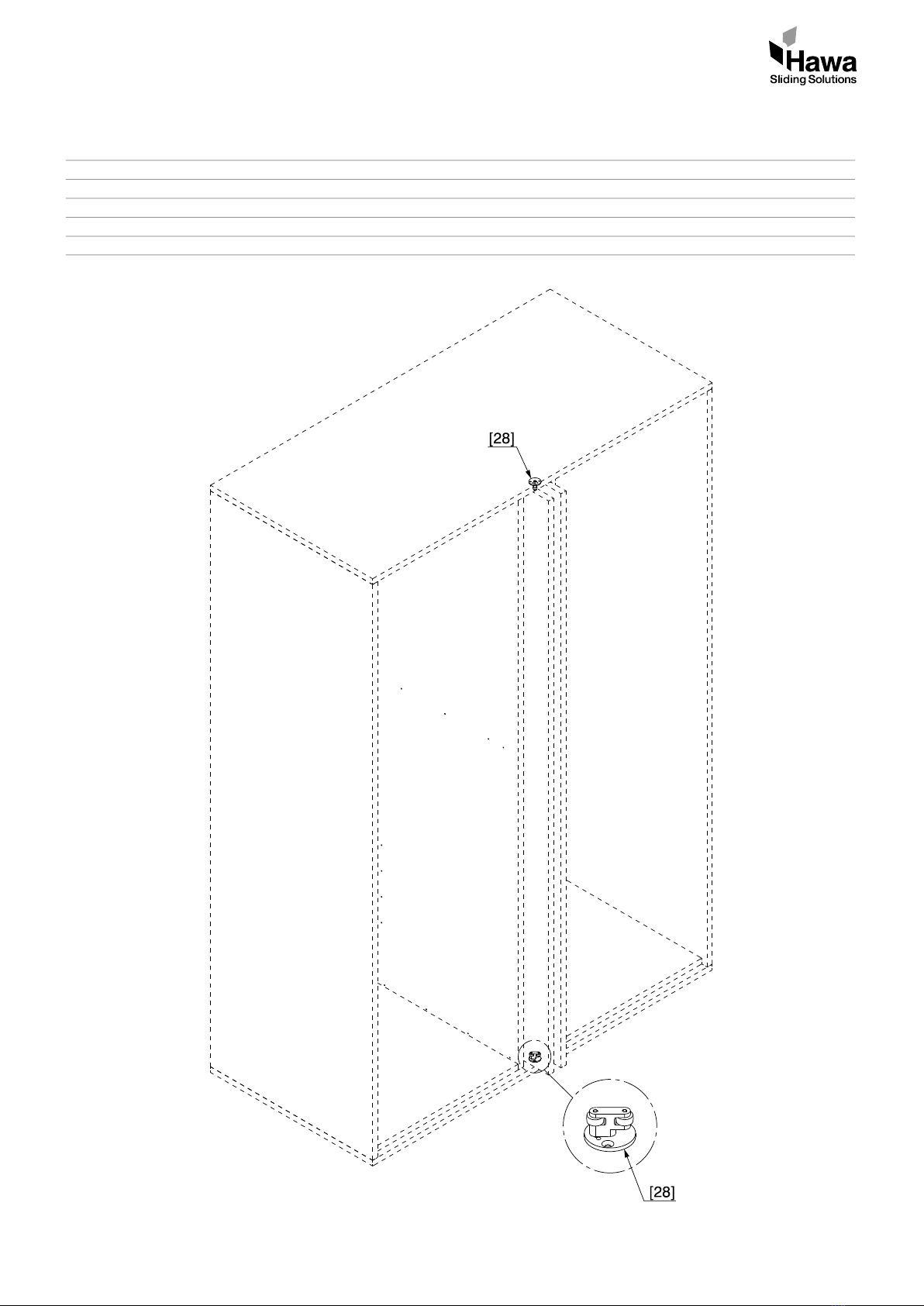

5.4 Overview: Two inset pivot sliding doors (optional) 17

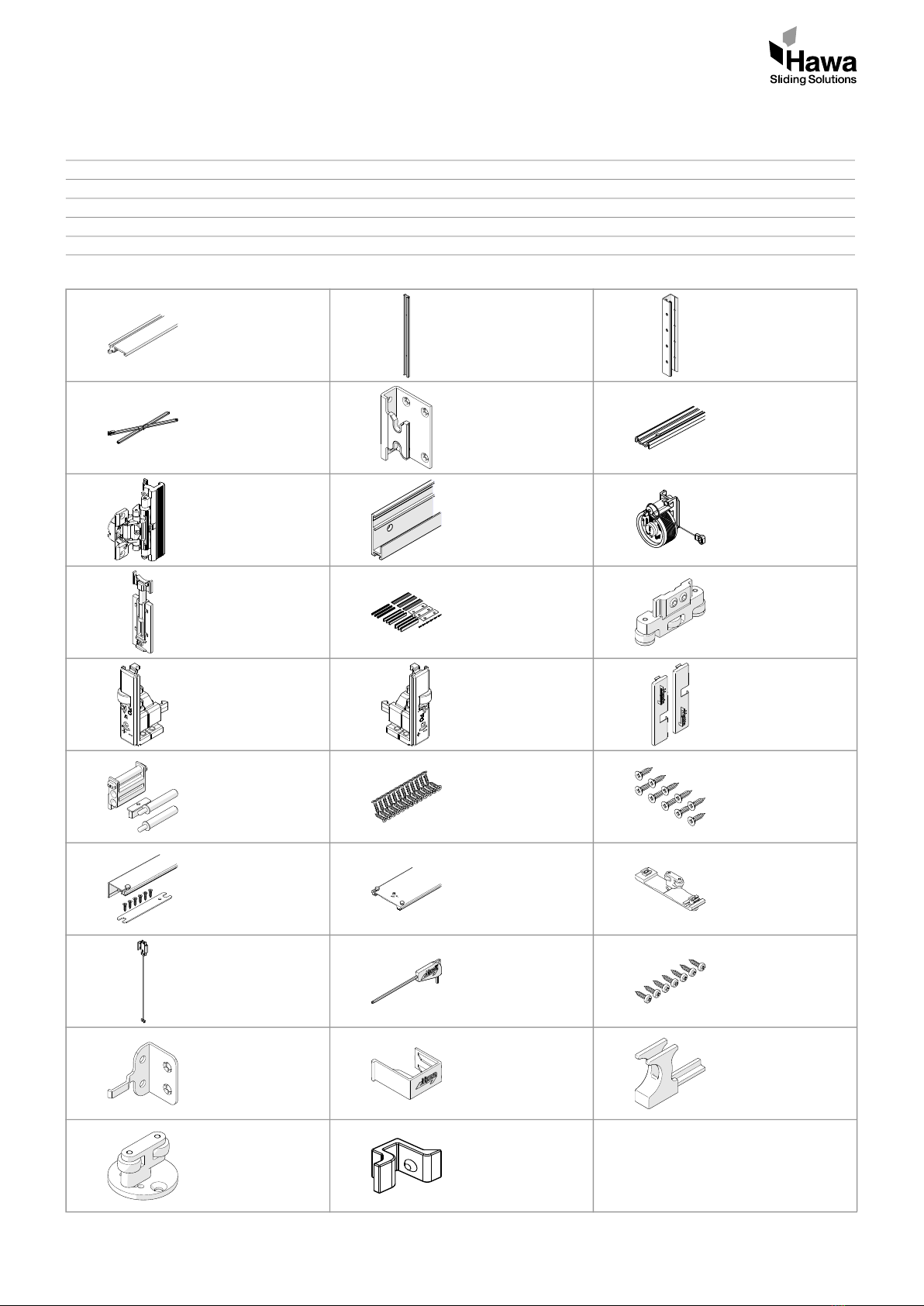

5.5 Overview: Position numbers 18
6Planning 6.1 Planning: Inset doors 19
6.2 Planning: Guide for two inset pivot sliding doors 20
6.3 Planning: Doors closing against base and top section with Connector 55 21
6.4 Planning: Doors closing against base and top section with Connector 110 22
6.5 Planning: Doors in wall recess 23
7Calculation 7.1 Calculation: Door weight/height ratio 24
7.2 Calculation: Plan view dimensions 26
7.3 Calculation: Hardware depth 28
7.4 Calculation: Drill hole positions HAWA Concepta 25 29
7.5 Calculation: Drill hole positions HAWA Concepta 30 30
8Pre-assembly 8.1 Pre-assembly: Processing the left hand side profiles 31
8.2 Pre-assembly: Processing the right hand side profiles 32
8.3 Pre-assembly: Doors 33
8.4 Pre-assembly: Cabinet side 34
8.5 Pre-assembly: Outside pocket wall 36
8.6 Pre-assembly: Dampener 37
8.7 Pre-assembly: Upright 38
8.8 Pre-assembly: Aligning the cabinet 39
9Assembly 9.1 Assembly: Scissor and upright installation, left-hand system 40
9.2 Assembly: Scissor and upright, right-hand system 43
9.3 Assembly: Door 46
9.4 Assembly: Door closing system 47
9.5 Assembly: Fine adjustment of upright inclination for door thickness between 19 - 30 mm 50
9.6 Assembly: Fine adjustment of upright inclination for door thickness between 31 - 50 mm 52
9.7 Assembly: Positioning the top stop dampener 53
9.8 Assembly: Positioning the bottom stop dampener 54
9.9 Assembly: Door height adjustment 55
9.10 Assembly: Door clearance gap fine adjustment 56
9.11 Assembly: Front depth fine adjustment 57
9.12 Assembly: Fine adjustment of doors 58
9.13 Assembly: Fine adjustment pull-in speed 59
10 Disassembling 10.1 Disassembly: Door closing system for fixed outside panel 60
Contents Page

7/64
Hawa Concepta 25/30
2 Product information
Intended use
Pivot/slide-in hardware for wooden pocket doors for cabinet or wall recesses.
Intended place of use
Dry areas and interior areas where condensation may occur, e.g. in kitchens or bathrooms, but without any significant
chloride contamination.
Technical Data
LGA certificates are available for downloading at www.hawa.ch
Quick and reliable planning with the online calculation tool: www.concepta.hawa.com
Article number
Articles are identified by a 5-digit number.
General notes
The document «Safety Notes» (22991) is an integral part of these planning and assembly instructions.
The operating instructions, the planning and assembly instructions and the document «Safety notes» (22991) must be handed over
to the end user.
Metric measurements apply - those in inches are for information only.
Retain the instructions. Replacements available from www.hawa.ch.
Risk and residual risk
When using Hawa Concepta 25/30 to conceal electrical appliances please pay attention to the safety notes issued by the
manufacturer (heat accumulation). If necessary, use an automatic shutoff device (e.g. Safety Box, www.halemeier.de).
Disposal
Materials, accessories and packaging should be recycled in an environmentally friendly manner.
3 Safety instructions
CAUTION
Moving parts can crush fingers.
– Do not touch moving parts!
Hawa Concepta 25 Hawa Concepta 30
Maximum door weight 25 kg (55 lbs.) Maximum door weight 30 kg (66 lbs)
Door width 300 – 750 mm (11 "– 2’5 ") Door width 300 – 900 mm (11 "– 2’11 ")
Door height 1250 – 1850 mm (4’1 "– 6’0 ") Door height 1851 – 2300 mm (6’0 "–7’6 ")
Door thickness 19 – 50 mm ( "– 1 ") Door thickness 19 – 50 mm ( "– 1 ")
Sets can be used on the left and right.
Use the straightening fitting for stabilizing sliding doors.
For maximum door size / weight ratios, see table on page 21.
Maximum permissible deflection of the hardware assembly face and door ± 2 mm ( ").
13
16
----- 17
32
----- 13
16
----- 7
16
-----
7
32
----- 27
32
----- 7
8
-- 9
16
-----
3
4
-- 31
32
----- 3
4
-- 31
32
-----
3
32
-----

8/64
HAWA Concepta 25/30
1 Indice
2Informazioni sul prodotto 9
3Norme di sicurezza 9
4Abbreviazioni, simboli 12
5Panoramiche 5.1 Panoramica: Installazione a sinistra 14
5.2 Panoramica: Connector 55 (opzionale) 15
5.3 Panoramica: Connector 110 con e senza zoccolo (opzionale) 16
5.4 Panoramica: Due ante a scomparsa per rotazione all'interno (opzionale) 17
5.5 Panoramica: Numeri di posizione 18
6Progettazione 6.1 Progettazione: Anta all'interno 19
6.2 Progettazione: Guida per due ante a scomparsa per rotazione all'interno 20
6.3 Progettazione: Ante appoggiate su fondo e cielo con Connector 55 21
6.4 Progettazione: Ante appoggiate su fondo e cielo con Connector 110 22
6.5 Progettazione: Anta in nicchia di muro 23
7Calcolo 7.1 Calcolo: Peso rapportato alla grandezza anta 24
7.2 Calcolo: Dimensioni di pianta 26
7.3 Calcolo: Profondità ferramenta 28
7.4 Calcolo: Posizioni di foratura HAWA Concepta 25 29
7.5 Calcolo: Posizioni di foratura HAWA Concepta 30 30
8Montaggio preliminare 8.1 Montaggio preliminare: Lavorazione profili a sinistra 31
8.2 Montaggio preliminare: Lavorazione profili a destra 32
8.3 Montaggio preliminare: Anta 33
8.4 Montaggio preliminare: Lato mobile 34
8.5 Montaggio preliminare: Lato esterno 36
8.6 Montaggio preliminare: Ammortizzatore battuta 37
8.7 Montaggio preliminare: Longherone 38
8.8 Montaggio preliminare: Allineamento dell'armadio 39
9Montaggio 9.1 Montaggio: Montaggio forbice e longherone, installazione a sinistra 40
9.2 Montaggio: Forbice e longherone, installazione a destra 43
9.3 Montaggio: Anta 46
9.4 Montaggio: Meccanismo di chiusura anta 47
9.5 Montaggio: Regolazione di precisione dell'inclinazione del longherone per ante 19 - 30 mm 50
9.6 Montaggio: Regolazione di precisione dell'inclinazione del longherone per ante 31 - 50 mm 52
9.7 Montaggio: Posizionamento ammortizzatore battuta in alto 53
9.8 Montaggio: Posizionamento ammortizzatore battuta in basso 54
9.9 Montaggio: Regolazione in altezza dell'anta 55
9.10 Montaggio: Regolazione di precisione fuga anta 56
9.11 Montaggio: Regolazione di precisione profondità frontale 57
9.12 Montaggio: Regolazione di precisione anta 58
9.13 Montaggio: Regolazione di precisione velocità meccanismo di chiusura 59
10 Smontaggio 10.1 Smontaggio: Meccanismo di chiusura anta con lato esterno fisso 60
Indice Pagina

9/64
Hawa Concepta 25/30
2 Informazioni sul prodotto
Uso conforme
Ferramenta per ante in legno a scomparsa laterale per rotazione in mobili o nicchie di muri.
Luogo previsto per l’utilizzo
Interni asciutti e interni in cui può prodursi condensa: per es. cucina o bagno, ma senza rilevante carico di cloruri.
Dati tecnici
Le certificazioni LGA si possono richiamare in www.hawa.ch
Progettare in modo veloce e sicuro con lo strumento di calcolo on line: www.concepta.hawa.com
Codice articoli
Gli articoli sono designati con un codice a cinque cifre.
Indicazioni generali
Il documento «Indicazioni di sicurezza» (22991) è parte integrante delle presenti istruzioni di progettazione e di montaggio.
Nel caso di prodotti motorizzati devono essere trasmessi all'utente finale le istruzioni d'uso, le istruzioni di progettazione e di
montaggio e il documento «Indicazioni di sicurezza» (22991).
Valgono le dimensioni metriche - i dati doganali sono forniti solo a titolo informativo.
Conservare le istruzioni. In caso di perdita, possono essere scaricate in www.hawa.ch.
Rischio e rischio residuo
Se si utilizza Hawa Concepta 25/30 per coprire apparecchi elettrici, osservare le indicazioni di sicurezza dei produttori degli ap-
parecchi (in particolare per quanto riguarda l'accumulazione di calore). All'occorrenza utilizzare uno spegnimento automatico (per es.
Safety Box, www.halemeier.de).
Smaltimento
I materiali, gli accessori e l'imballaggio devono essere avviati a un riciclaggio compatibile con l'ambiente.
3 Norme di sicurezza
IMPORTANTE!
Le parti mobili possono schiacciare le dita.
– Non toccare le parti mobili!
Hawa Concepta 25 Hawa Concepta 30
Peso anta max 25 kg Peso anta max 30 kg
Larghezza anta 300 – 750 mm Larghezza anta 300 – 900 mm
Altezza anta 1250 – 1850 mm Altezza anta 1851 – 2300 mm
Spessore anta 19 – 50 mm Spessore anta 19 – 50 mm
Le guarniture possono essere utilizzate a sinistra e a destra.
Usare una guarnitura raddrizza-ante per la stabilizzazione di ante scorrevoli.
Vedere le dimensioni anta massime / i rapporti di peso nella tabella a pagina 21.
Flessione massima consentita del lato di montaggio della ferramenta e dell'anta ± 2 mm.

10/64
HAWA Concepta 25/30
1 Índice
2Información sobre el producto 11
3Normas de seguridad 11
4Abreviaturas, símbolos 12
5Esquemas 5.1 Esquema: Instalación a izquierda 14
5.2 Esquema: Connector 55 (opcional) 15
5.3 Esquema: Connector 110 con y sin zócalo (opcional) 16
5.4 Esquema: Dos puertas correderas escamoteables enrasadas (opcional) 17
5.5 Esquema: Relación de números de posición 18
6Planificación 6.1 Planificación: Puertas enrasadas 19
6.2 Planificación: Guía para dos puertas correderas escamoteables enrasadas 20
6.3 Planificación: Puertas sobrepuestas en la base y el techo con Connector 55 21
6.4 Planificación: Puertas sobrepuestas en la base y el techo con Connector 110 22
6.5 Planificación: Puerta en hueco de pared 23
7Cálculos 7.1 Cálculo: Relación entre peso y tamaño de la puerta 24
7.2 Cálculo: Dimensiones en planta 26
7.3 Cálculo: Profundidad del herraje 28
7.4 Cálculo: Posición de los taladros HAWA Concepta 25 29
7.5 Cálculo: Posición de los taladros HAWA Concepta 30 30
8Premontaje 8.1 Premontaje: Mecanizado de perfiles a izquierda 31
8.2 Premontaje: Mecanizado de perfiles a derecha 32
8.3 Premontaje: Puerta 33
8.4 Premontaje: Lateral del mueble 34
8.5 Premontaje: Lateral exterior 36
8.6 Premontaje: Amortiguación de tope 37
8.7 Premontaje: Larguero 38
8.8 Premontaje: Nivelación del armario 39
9Montaje 9.1 Montaje: Montaje de tijera y larguero, instalación a izquierda 40
9.2 Montaje: Tijera y larguero, instalación a derecha 43
9.3 Montaje: Puerta 46
9.4 Montaje: Dispositivo de cierre 47
9.5 Montaje: Ajuste fino de la inclinación del larguero en puertas de 19 - 30 mm 50
9.6 Montaje: Ajuste fino de la inclinación del larguero en puertas de 31 - 50 mm 52
9.7 Montaje: Posición del amortiguador de tope superior 53
9.8 Montaje: Posición del amortiguador de tope inferior 54
9.9 Montaje: Ajuste de altura de la puerta 55
9.10 Montaje: Ajuste fino de la ranura de la puerta 56
9.11 Montaje: Ajuste fino de la profundidad del frente 57
9.12 Montaje: Ajuste fino de la puerta 58
9.13 Montaje: Ajuste fino de la velocidad de cierre 59
10 Desmontaje 10.1 Desmontaje: Dispositivo de cierre para lateral exterior fijo 60
Contenido Página

11/64
Hawa Concepta 25/30
2 Información sobre el producto
Uso previsto
Herraje para puertas correderas de madera escamoteables lateralmente dentro de un mueble o un hueco de pared.
Lugar de instalación previsto
Zonas interiores con ambiente seco y zonas interiores expuestas a humedad por condensación, siempre que la concentración de va-
pores de cloro sea insignificante, por ejemplo en cocinas o cuartos de baño.
Datos técnicos
Los certificados se pueden descargar desde www.hawa.ch.
Planificación rápida y segura con la herramienta de configuración online: www.concepta.hawa.com
Nº de referencia
Los artículos están identificados con un número de 5 dígitos.
Advertencias generales
El documento «Advertencias de Seguridad» (22991) es parte integrante de estas Instrucciones de Planificación y Montaje.
Cuando se trate de productos con accionamiento eléctrico, las Instrucciones de Funcionamiento, las Instrucciones de Planificación y
Montaje, y el documento «Advertencias de Seguridad» (22991) se deben entregar al usuario final.
Las dimensiones corresponden al sistema métrico – las indicaciones en pulgadas solo tienen valor informativo.
Por favor, conserve estas instrucciones. Si necesita reponerlas descargue una copia desde www.hawa.ch.
Riesgo y riesgo residual
Cuando se utilice el herraje Hawa Concepta 25/30 para ocultar electrodomésticos tenga en cuenta las advertencias de seguridad del
fabricante (acumulación de calor). Si es preciso, instale un dispositivo de desconexión automática (p.ej. Safety Box,
www.halemeier.de).
Gestión de residuos
Deposite en un punto de reciclaje adecuado los diversos materiales, los accesorios y el embalaje.
3 Normas de seguridad
¡PRECAUCIÓN!
Las piezas móviles pueden aplastar los dedos.
– ¡No toque las piezas móviles!
Hawa Concepta 25 Hawa Concepta 30
Peso de puerta máximo 25 kg Peso de puerta máximo 30 kg
Ancho de puerta 300 – 750 mm Ancho de puerta 300 – 900 mm
Altura de puerta 1250 – 1850 mm Altura de puerta 1851 – 2300 mm
Grosor de puerta 19 – 50 mm Grosor de puerta 19 – 50 mm
Los juegos de herrajes se pueden utilizar indistintamente a izquierda y a derecha.
Para estabilizar las puertas correderas utilizar un herraje de alineación.
Tamaño y peso máximo de la puerta, ver la tabla de la página 21.
Deformación máxima admisible del lateral de montaje del herraje y la puerta ± 2 mm.

12/64
Hawa Concepta 25/30
4 Abkürzungen, Symbole / 4 Abréviations, symboles / 4
4 Abbreviations, symbols / 4 Abbreviazioni, simboli / 4 Abreviaturas, símbolos
EDE Einschubtiefe / FR Profondeur d'escamotage / EN Slide-in depth /
IT Profondità di inserimento / ES Profundidad de introducción
EH DE Einbauhöhe / FR Hauteur d’encastrement / EN Installation height / IT Altezza d'incasso / ES Altura de
montaje
KT DE Korpustiefe / FR Profondeur de corps / EN Cabinet depth / IT Profondità mobile /
ES Profundidad del mueble
MDE Distanz Türgriff / FR Distance de la poignée de la porte / EN Door handle spacing /
IT Distanza maniglia / ES Distancia de la manilla
NDE Konstruktionsmasse / FR Dimensions de la structure / EN Design dimension /
IT Misure di costruzione / ES Medidas de construcción
PDE Distanz / FR Distance / EN Distance / IT Distanza / ES Distancia
QDE Länge / FR Longueur / EN Length / IT Lunghezza / ES Longitud
SDE Türdicke / FR Epaisseur de porte / EN Door thickness / IT Spessore anta / ES Grosor de la puerta
TDE Beschlagstiefe / FR Profondeur de ferrure / EN Hardware depth /
IT Profondità ferramenta / ES Profundidad del herraje
TA DE Topfachsabstand / FR Ecartement d’axe de la charnière invisible / EN Axis-centre
distance of concealed hinge / IT Distanza scatolina asse / ES Distancia de la cazoleta
TB DE Türbreite / FR Largeur de porte / EN Door width/ / IT Larghezza anta / ES Ancho de puerta
TH DE Türhöhe / FR Hauteur de porte / EN Door height / IT Altezza anta / ES Altura de puerta
Z3 DE Luftzwischenraum / FR Jeu dans l'espacement / EN Air gap / IT Traferro d'aria /
ES Espacio libre
DE Draufsicht / FR Vue de dessus / EN Top view / IT Vista dall'alto / ES Vista superior
DE Seitenansicht / FR Vue de côté / EN Side view / IT Vista laterale / ES Vista lateral
DE Vorderansicht / FR Vue de face / EN Front view / IT Vista frontale / ES Vista frontal
DE Detail / FR Détails / EN Details / IT Dettaglio / ES Detalle
DE Option, Variante / FR Option, variante / EN Option, variant / IT Opzione, variante / ES Opción, variante
DE Ansichtsseite / FR Vue en projection / EN View side / IT Lato in vista / ES Vista en proyección
DE Werkzeugnummer, Werkzeugart / FR Numéro d’outil, type d’outil /
EN Tool number, tool type / IT Numero utensile, tipo di utensile / ES Número de herramienta, tipo de herra-
mienta
DE Hawa Teile / FR Éléments Hawa / EN Hawa components / IT Pezzi Hawa / ES Piezas Hawa
DE Praxisbezogene Informationen und Tipps / FR Informations et astuces pratiques /
EN Practical information and tips / IT Informazioni pratiche e consigli / ES Información y consejos práticos

13/64
Hawa Concepta 25/30
DE Die in dieser Montageanleitung verwendeten Symbole für sicherheitsrelevante Hinweise (Gefahrenhinweise) haben folgende
Bedeutung:
VORSICHT
Vorsicht: Kennzeichnet eine Gefährdung mit geringem Risiko, die leichte oder mittlere Körperverletzung oder Sachschäden zur Folge
haben kann.
FR Les symboles utilisés dans ces instructions de montage pour les indications importantes en matière de sécurité (indications de
dangers) ont les significations suivantes.
ATTENTION
Prudence : Caractérise un danger de risque faible, susceptible d’entraîner des dommages matériels ou des blessures corporelles
légères à moyennes.
EN The symbols for notes relevant to safety (hazard warnings) as used in these assembly instructions have the following meanings.
CAUTION
Caution: Indicates a hazard with low risk that can result in light to moderate injury or material damage.
IT I simboli utilizzati nelle presenti istruzioni di montaggio per le indicazioni rilevanti per la sicurezza (indicazioni di pericolo) hanno il
seguente significato:
IMPORTANTE!
Attenzione: indica un pericolo con basso rischio, che può implicare lesioni fisiche lievi o medie oppure danni materiali.
ES Los símbolos utilizados en estas Instrucciones de Montaje para las advertencias sobre seguridad (indicaciones de peligro) tienen
el siguiente significado:
¡PRECAUCIÓN!
Precaución: Identifica un peligro con riesgo bajo que puede causar lesiones leves o de mediana gravedad, o daños materiales.
DE allgemeines Gebotszeichen / FR Signal d’obligation général / EN General mandatory sign /
IT Segnale d'obbligo generale / ES Símbolo general de atención

14/64
Hawa Concepta 25/30
5 Übersichten / 5 Aperçus généraux / 5 Overviews / 5 Panoramiche / 5
5 Esquemas
5.1
DE Übersicht: Anlage links
FR Aperçu général : Installation à gauche
EN Overview: Left-hand system
IT Panoramica: Installazione a sinistra
ES Esquema: Instalación a izquierda

15/64
Hawa Concepta 25/30
5.2
DE Übersicht: Connector 55 (optional)
FR Aperçu général : Connector 55 (en option)
EN Overview: Connector 55 (optional)
IT Panoramica: Connector 55 (opzionale)
ES Esquema: Connector 55 (opcional)
DE
FR
EN
IT
ES
Verbindungsprofil Connector zu HAWA Concepta 25/30, siehe Montageanleitung 23227.
Profil de raccordement Connector pour HAWA Concepta 25/30, voir instructions de montage 23227.
Connecting profile Connector for HAWA Concepta 25/30, see installation instructions 23227.
Profilo di collegamento Connector per HAWA Concepta 25/30, vedere istruzione di montaggio 23227.
Perfil de unión Connector para Hawa Concepta 25/30, ver las Instrucciones de Montaje 23227.

16/64
Hawa Concepta 25/30
5.3
DE Übersicht: Connector 110 mit und ohne Sockel (optional)
FR Aperçu général : Connector 110 avec et sans socle (en option)
EN Overview: Connector 110 with and without base (optional)
IT Panoramica: Connector 110 con e senza zoccolo (opzionale)
ES Esquema: Connector 110 con y sin zócalo (opcional)
DE
FR
EN
IT
ES
Verbindungsprofil Connector zu HAWA Concepta 25/30, siehe Montageanleitung 23227.
Profil de raccordement Connector pour HAWA Concepta 25/30, voir instructions de montage 23227.
Connecting profile Connector for HAWA Concepta 25/30, see installation instructions 23227.
Profilo di collegamento Connector per HAWA Concepta 25/30, vedere istruzione di montaggio 23227.
Perfil de unión Connector para Hawa Concepta 25/30, ver las Instrucciones de Montaje 23227.
1* DE Sockelblende demontierbar / FR Cache de socle démontable / EN Removable base cover / IT Frontale per zoccolo smontabile /
ES Panel de zócalo desmontable

17/64
Hawa Concepta 25/30
5.4
DE Übersicht: Zwei einliegende Dreh-Einschiebetüren (optional)
FR Aperçu général : Deux portes pivotantes/escamotables intégrées au corps (en option)
EN Overview: Two inset pivot sliding doors (optional)
IT Panoramica: Due ante a scomparsa per rotazione all'interno (opzionale)
ES Esquema: Dos puertas correderas escamoteables enrasadas (opcional)

18/64
Hawa Concepta 25/30
5.5
DE Übersicht: Positionsnummern
FR Aperçu général : Des numéros de position
EN Overview: Position numbers
IT Panoramica: Numeri di posizione
ES Esquema: Relación de números de posición
[1] 22055
24699
[2] 25592 [3] 25596
[4] 22592
22593
[5] 25855 [6] 22861
[7] 27652 [8] 24533
24535
[9] 25795
25796
[10] 25828 [11] 25815 [12] 25656
[13] 27657 [14] 27658 [15] 24739
[16] 25862 [17] 22451 [18] 25935
[19] 23221
23222
[20] 23223
23224
[21] 23225
[22] 24660
24661
[23] 13164 [24] 25562
[25] 25836 [26] 25808 [27] 25809
[28] 25680 [29] 27704 [30]

19/64
Hawa Concepta 25/30
6 Planung / 6 Planification / 6 Planning / 6 Progettazione / 6 Planificación
6.1
DE Planung: Türe einliegend
FR Planification : Porte intégrée au corps
EN Planning: Inset doors
IT Progettazione: Anta all'interno
ES Planificación: Puertas enrasadas
1* DE
FR
EN
IT
ES
Seite demontierbar
Côte démontable
Removable side
Lato smontabile
Lateral desmontable

20/64
Hawa Concepta 25/30
6.2
DE Planung: Führung für zwei einliegende Dreh-Einschiebetüren
FR Planification : Guide pour deux portes pivotantes/escamotables intégrées au corps
EN Planning: Guide for two inset pivot sliding doors
IT Progettazione: Guida per due ante a scomparsa per rotazione all'interno
ES Planificación: Guía para dos puertas correderas escamoteables enrasadas
