hawa Concepta 40 Technical manual

HAWA Concepta 40/50
Planungs- und Montageanleitung
Beschlag für seitlich einschiebbare Möbelfronten aus Holz bis 40/50 kg.
Instructions de conception et de montage
Ferrure pour façades de meubles en bois à escamotage latéral et pesant
jusqu'à 40/50 kg.
Planning and installation instructions
Hardware system for wooden pivot sliding cabinet fronts up to 40/50 kg.
(88/110 lbs.)
Istruzioni di progettazione e di montaggio
Ferramenta per frontali di mobili in legno a scomparsa fino a 40/50 kg.
For more information see:
Patente
Brevents
Patents
Brevetti
25738 c

2
1 Inhaltsverzeichnis
1Inhaltsverzeichnis 2
2Produktinformation 3
3Sicherheitsvorschriften 3
4Abkürzungen, Symbole 10
5Übersichten 5.1 Übersicht: Anlage links 12
5.2 Übersicht: Connector 55 (optional) 13
5.3 Übersicht: Connector 110 mit und ohne Sockel (optional) 14

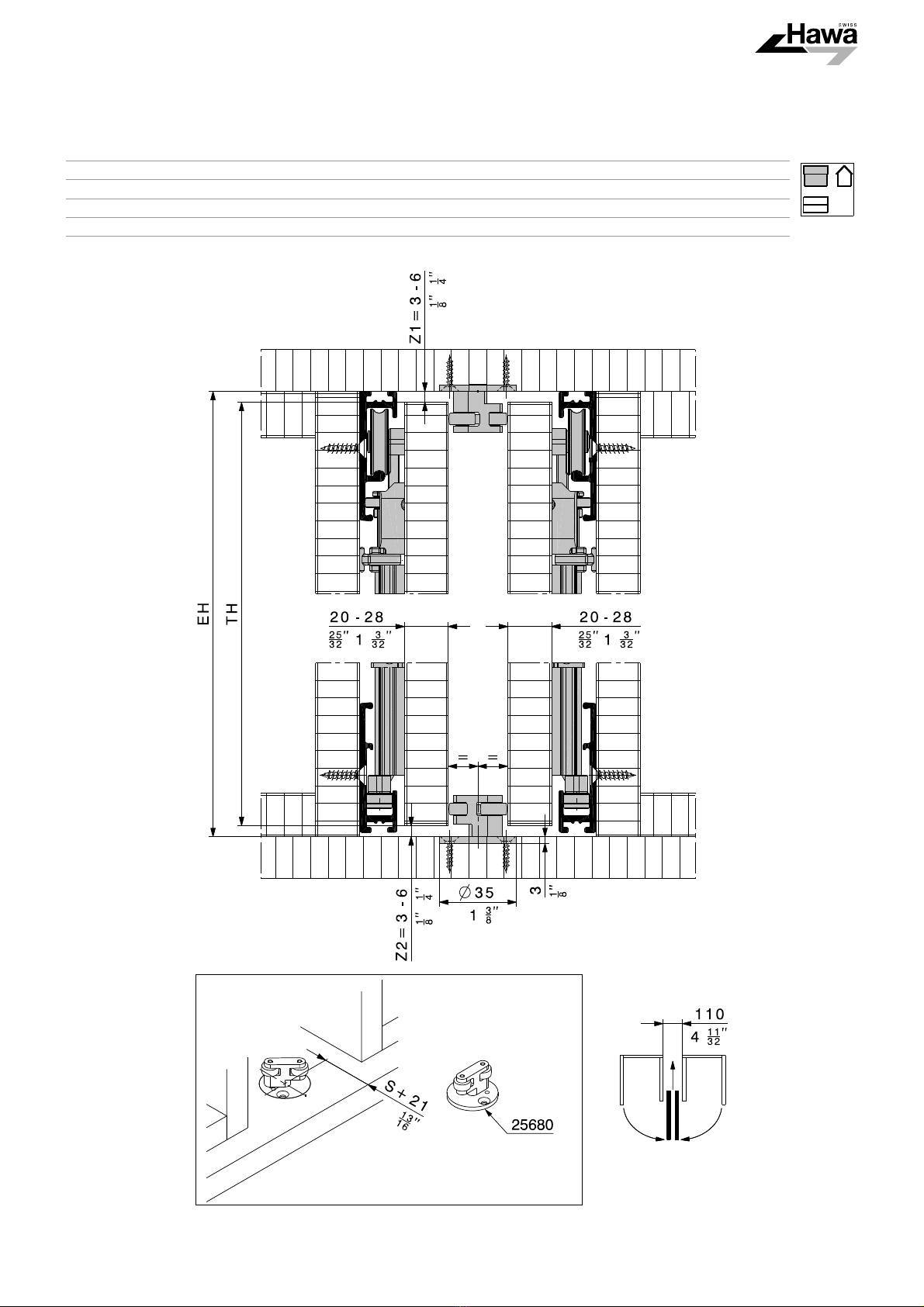

5.4 Übersicht: Zwei einliegende Dreh-Einschiebetüren 15
5.5 Übersicht: Positionsnummern 16
6Planung 6.1 Planung: Türe einliegend 17
6.2 Planung: Führung für zwei einliegende Dreh-Einschiebetüren 18
6.3 Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 55 19
6.4 Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 110 20
6.5 Planung: Türe in Mauernische 21
7Berechnung 7.1 Berechnung: Gewicht zu Türgrössenverhältnis 22
7.2 Berechnung: Masse Grundriss 24
7.3 Berechnung: Beschlagstiefe 26
7.4 Berechnung: Bohrpositionen 27
8Vormontage 8.1 Vormontage: Bearbeitung Profile links 29
8.2 Vormontage: Bearbeitung Profile rechts 30
8.3 Vormontage: Türe 31
8.4 Vormontage: Korpusseite 32
8.5 Vormontage: Aussenseite 34
8.6 Vormontage: Anschlagdämpfung 35
8.7 Vormontage: Holm 36
8.8 Vormontage: Ausrichten des Schrankes 37
9Montage 9.1 Montage: Schere und Holm Anlage links 38
9.2 Montage: Schere und Holm Anlage rechts 41
9.3 Montage: Türe 44
9.4 Montage: Türeinzug 46
9.5 Montage: Feineinstellung Holmneigung Türe 19 - 30 mm 48
9.6 Montage: Feineinstellung Holmneigung Türe 31 - 50 mm 49
9.7 Montage: Positionierung Anschlagdämpfer 50
9.8 Montage: Höheneinstellung Türe 52
9.9 Montage: Feineinstellung Türfuge 53
9.10 Montage: Feineinstellung Fronttiefe 54
9.11 Montage: Feineinstellung Türe 55
9.12 Montage: Feineinstellung Einzugsgeschwindigkeit 56
10 Demontage 10.1 Demontage: Türeinzug bei fixer Aussenseite 57
Inhalt Seite

3
HAWA Concepta 40/50
2 Produktinformation
Bestimmungsgemässe Verwendung
Dreh-Einschiebebeschlag für Holztüren zum seitlichen einschieben in Möbelkorpusse oder Mauernischen.
Bestimmungsgemässer Verwendungsort
Trockene Innenbereiche und Innenbereiche in dem Kondensation auftreten kann: Z. B. in der Küche oder Badezimmer, jedoch ohne
nennenswerte Chloridbelastung.
Technische Daten
LGA Zertifikate sind unter www.hawa.ch aufrufbar.
Schnell und sicher planen mit dem Online-Berechnungstool: www.concepta.hawa.com
Artikelnummer
Artikel werden mit einer 5-stelligen Nummer bezeichnet.
Allgemeine Hinweise
Das Dokument «Sicherheitshinweise» (22991) ist integraler Bestandteil dieser Planungs- und Montageanleitung.
Bei angetriebenen Produkten ist die Betriebsanleitung, Planungs- und Montageanleitung, sowie das Dokument «Sicherheitshinweise»
(22991) dem Endnutzer zu übergeben.
Es gelten metrische Abmessungen – Zollangaben sind nur zur Information.
Anleitungen aufbewahren, Ersatz unter www.hawa.ch.
Risiko- und Restrisikogefahr
Bei Verwendung von HAWA Concepta 40/50 zum Abdecken von Elektro-Apparaten die Sicherheitshinweise der Gerätehersteller
beachten (Wärmestau). Nach Bedarf eine Abschaltautomatik verwenden (z.B. Safety Box, www.halemeier.de).
Entsorgung
Die Werkstoffe, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
3 Sicherheitsvorschriften
VORSICHT
Bewegliche Teile können Finger quetschen.
– Nicht in die beweglichen Teile greifen!
HAWA Concepta 40 HAWA-Concepta 50
Maximales Türgewicht 40 kg Maximales Türgewicht 50 kg
Türbreite 300 – 900 mm Türbreite 300 – 900 mm
Türhöhe 1851 – 2500 mm Türhöhe 2301 – 2850 mm
Türdicke 19 – 50 mm Türdicke 19 – 50 mm
Garnituren können links und rechts verwendet werden.
Ausrichtbeschlag zur Stabilisierung von Schiebetüren verwenden.
Maximale Türgrössen / Gewichtsverhältnisse siehe Tabelle Seite 21.
Maximale zulässige Durchbiegung der Beschlagsmontageseite und Türe ± 2 mm.

4
1Sommaire
1Sommaire 4
2Informations sur le produit 5
3Consignes de sécurité 5
4Abréviations, symboles 10
5Aperçus généraux 5.1 Aperçu général : Installation à gauche 12
5.2 Aperçu général : Connector 55 (en option) 13
5.3 Aperçu général : Connector 110 avec et sans socle (en option) 14
5.4 Aperçu général : Deux portes pivotantes/escamotables intégrées au corps 15
5.5 Aperçu général : Des numéros de position 16
6Planification 6.1 Planification : Porte intégrée au corps 17
6.2 Planification : Guide pour deux portes pivotantes/escamotables intégrées au corps 18
6.3 Planification : Porte allant du sol au plafond avec Connector 55 19
6.4 Planification : Porte allant du sol au plafond avec Connector 110 20
6.5 Planification : Porte dans une niche murale 21
7Calcul 7.1 Calcul de : Rapport poids/taille des portes 22
7.2 Calcul de : Dimensions plan d'ensemble 24
7.3 Calcul de : Profondeur de ferrure 26
7.4 Calcul de : Positions des perçages 27
8Prémontage 8.1 Prémontage : Usinage des profils de gauche 29
8.2 Prémontage : Usinage des profils de droite 30
8.3 Prémontage : Porte 31
8.4 Prémontage : Côté corps de meuble 32
8.5 Prémontage : Côté extérieur 34
8.6 Prémontage : Amortissement au niveau de la butée 35
8.7 Prémontage : Montant 36
8.8 Prémontage : Ajustement de l’armoire 37
9Montage 9.1 Montage : Ciseaux et montant pour installation à gauche 38
9.2 Montage : Ciseaux et montant pour installation à droite 41
9.3 Montage : Porte 44
9.4 Montage : Dispositif d’escamotage de la porte 46
9.5 Montage : Réglage fin de l’inclinaison du montant de la porte entre 19 et 30 mm 48
9.6 Montage : Réglage fin de l’inclinaison du montant de la porte entre 31 et 50 mm 49
9.7 Montage : Positionnement du dispositif d’amortissement de butée 50
9.8 Montage : Réglage en hauteur de la porte 52
9.9 Montage : Réglage fin de la jointure de porte 53
9.10 Montage : Réglage fin de la profondeur de la façade 54
9.11 Montage : Réglage fin de la porte 55
9.12 Montage : Réglage fin vitesse de retrait 56
10 Démontage 10.1 Démontage : Dispositif d’escamotage de la porte avec côté extérieur fixe 57
Contenu Page

5
HAWA Concepta 40/50
2 Informations sur le produit
Utilisation conforme aux dispositions
Ferrure pivotante et escamotable pour portes en bois permettant l'escamotage latéral dans un corps de meuble ou une niche murale.
Lieu d’utilisation conforme aux dispositions
Espaces intérieurs secs et espaces intérieurs pouvant être exposés à la condensation : par exemple, dans une cuisine ou une salle de
bain, mais sans Données techniques présence notable de chlorures.
Données techniques
Certificats du LGA consultables sur le site Internet www.hawa.ch.
Planifier rapidement et en toute sécurité avec l'outil de calculation en ligne : www.concepta.hawa.com
Numéros d’articles
Les articles sont désignés par un numéro à 5 chiffres.
Indications d’ordre général
Le document «Informations sur la sécurité» (22991) fait partie intégrante de ces instructions de planification et de montage.
En cas de produits livrés avec entraînement, le mode d'emploi et le document «Informations sur la sécurité» (22991) doivent être
remis à l'utilisateur final.
Les dimensions applicables sont métriques - les dimensions en pouces ne sont fournies qu'à titre informatif.
Conserver ces instructions ; en cas de perte, il est possible d'en obtenir un nouvel exemplaire sur le site Internet www.hawa.ch.
Risques et risques résiduels
En cas d'utilisation du système HAWA Concepta 25/30/50 pour dissimuler des appareils électriques, observer les consignes de
sécurité des fabricants de ces appareils (accumulation de chaleur). En cas de besoin, utiliser un dispositif de coupure automatique
(par exemple, Safety Box, www.halemeier.de).
Elimination
Les matériaux, les accessoires et les emballages doivent être soumis à un recyclage conforme aux impératifs écologiques.
3 Consignes de sécurité
ATTENTION
Les pièces mobiles peuvent provoquer un écrasement des doigts.
– Ne pas glisser les mains dans les pièces mobiles !
HAWA Concepta 40 HAWA Concepta 50
Poids de porte maximal 40 kg Poids de porte maximal 50 kg
Largeur de porte 300 – 900 mm Largeur de porte 300 – 900 mm
Hauteur de porte 1851 – 2500 mm Hauteur de porte 2301 – 2850 mm
Epaisseur de porte 19 – 50 mm Epaisseur de porte 19 – 50 mm
Les garnitures peuvent être utilisées côté gauche et droit.
Pour stabiliser les portes coulissantes utiliser une ferrure de redressement.
Poids / Dimensions maximales des portes : voir tableau à la page 21.
Infléchissement maximal autorisé du côté montage de la ferrure et de la porte de ± 2 mm.

6
1 Table of contents
1Table of contents 6
2Product information 7
3Safety instructions 7
4Abbreviations, symbols 10
5Overviews 5.1 Overview: Left-hand system 12
5.2 Overview: Connector 55 (optional) 13

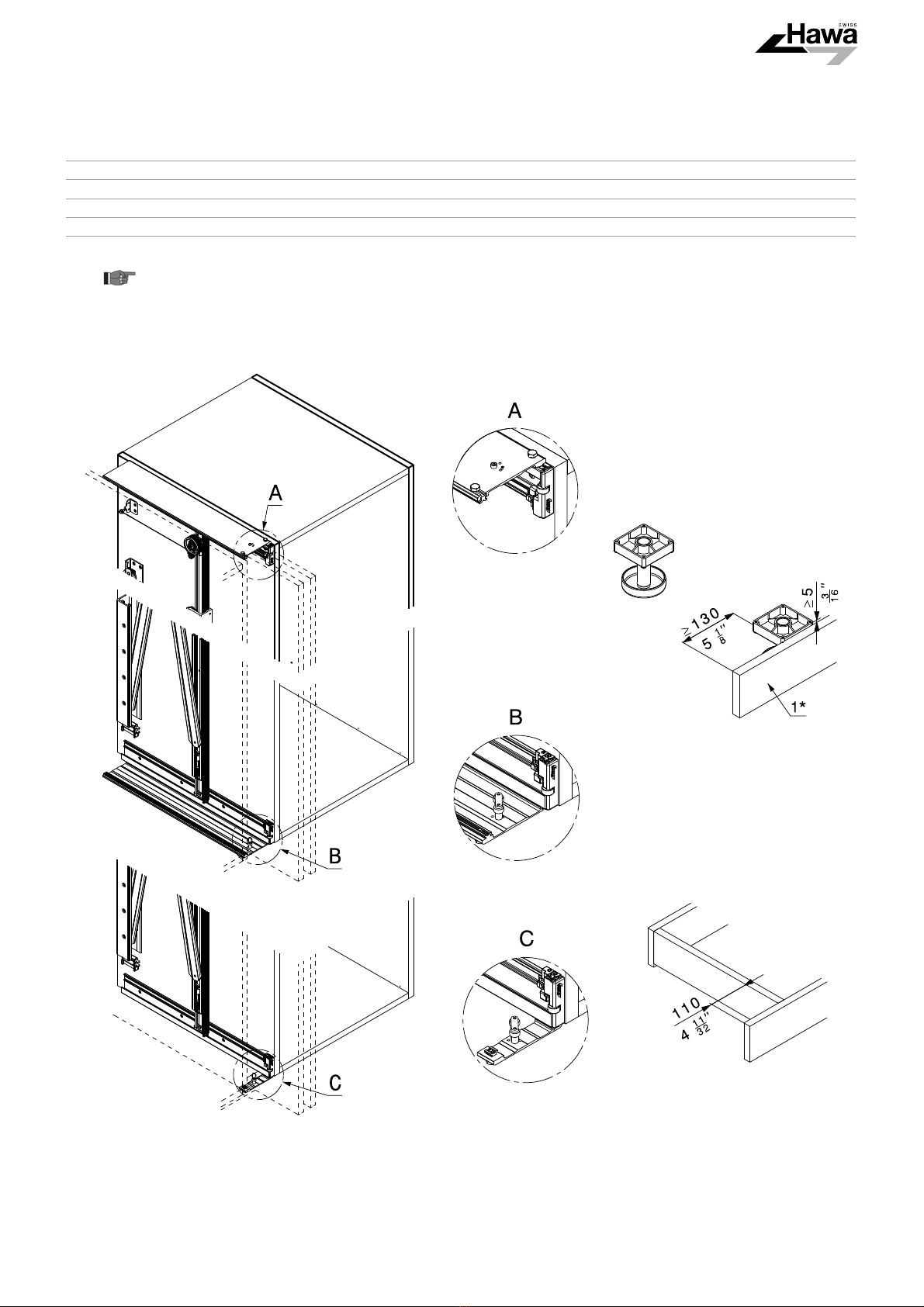

5.3 Overview: Connector 110 with and without base (optional) 14
5.4 Overview: Two inset pivot sliding doors 15

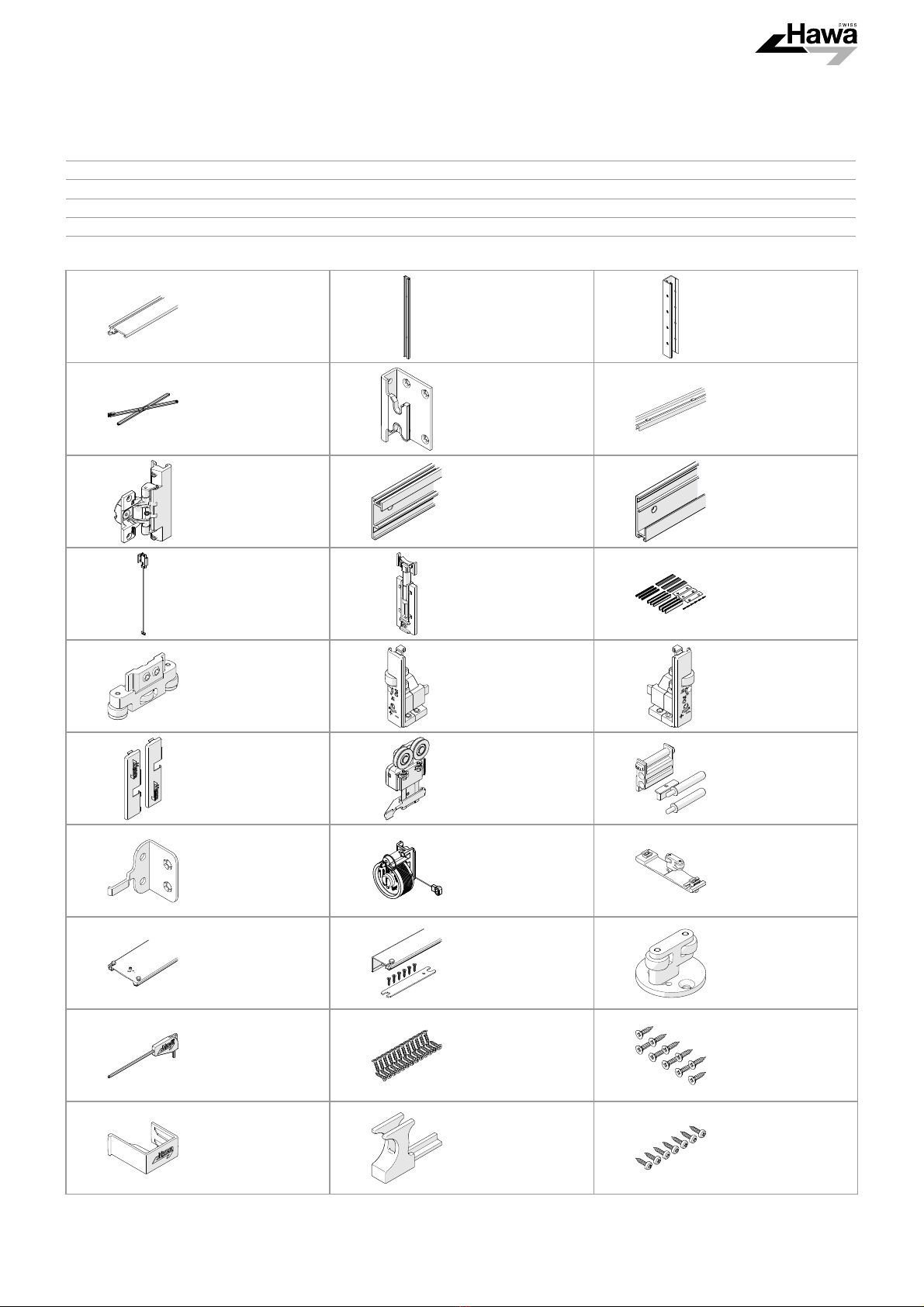

5.5 Overview: Position numbers 16

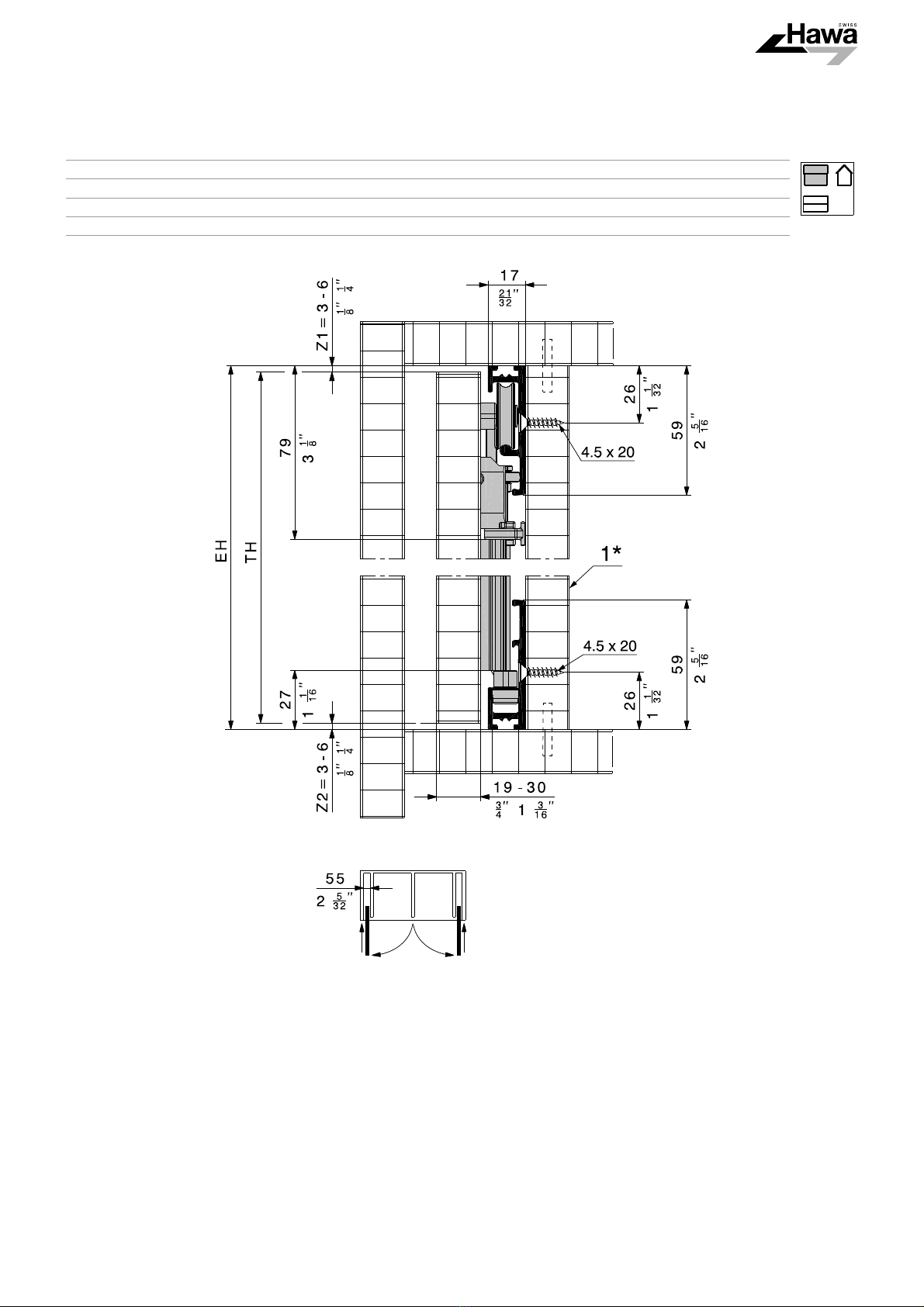

6Planning 6.1 Planning: Inset doors 17

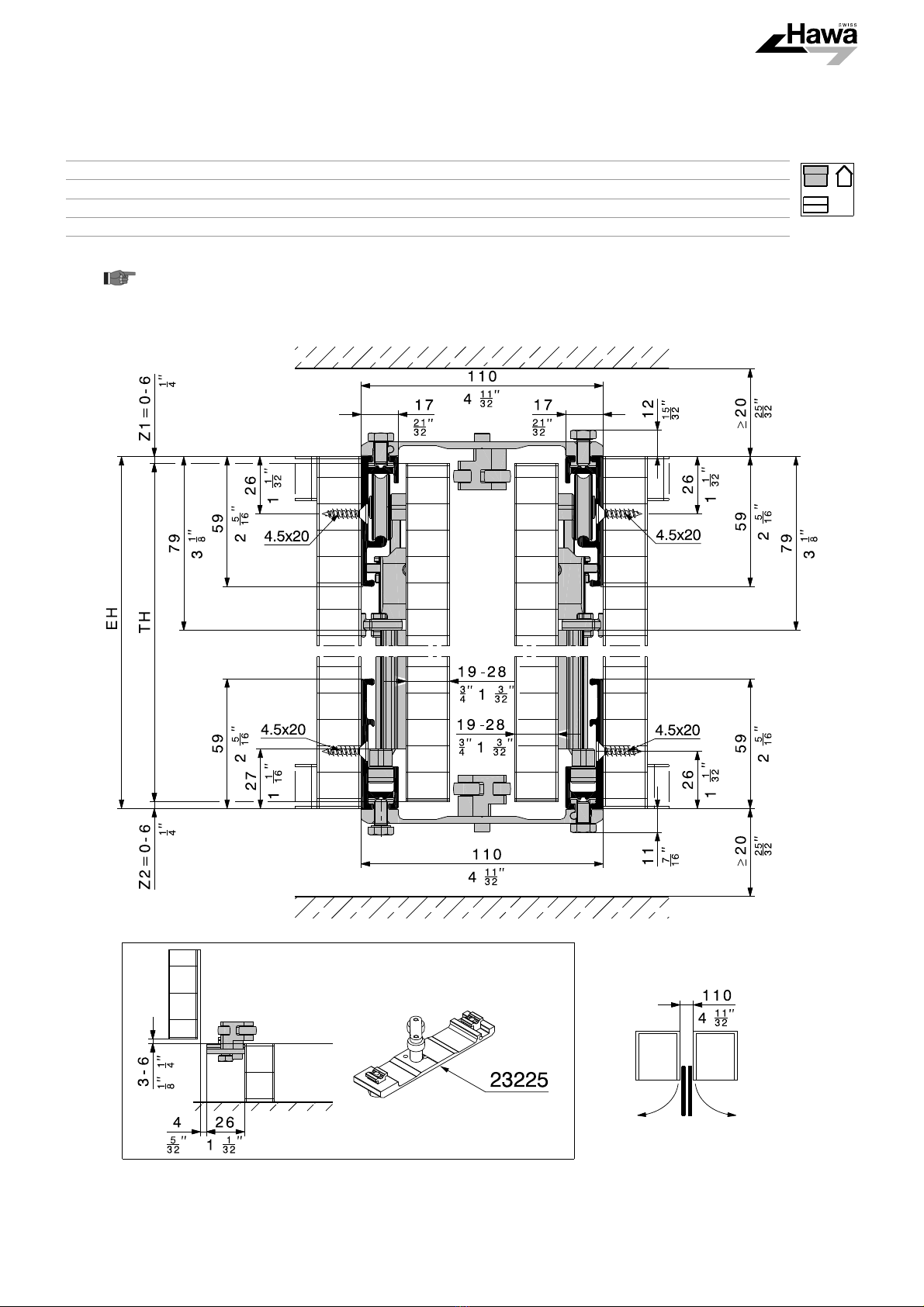

6.2 Planning: Guide for two pivot sliding doors 18
6.3 Planning: Doors closing against base and top section with Connector 55 19
6.4 Planning: Doors closing against base and top section with Connector 110 20
6.5 Planning: Doors in wall recess 21
7Calculation 7.1 Calculation: Door size/height ratio 22
7.2 Calculation: Plan view dimensions 24
7.3 Calculation: Hardware depth 26
7.4 Calculation: Drill hole positions 27
8Pre-assembly 8.1 Pre-assembly: Processing the left side profiles 29
8.2 Pre-assembly: Processing the right side profiles 30
8.3 Pre-assembly: Doors 31
8.4 Pre-assembly: Cabinet side 32
8.5 Pre-assembly: Outside pocket wall 34
8.6 Pre-assembly: Dampener 35
8.7 Pre-assembly: Upright 36
8.8 Pre-assembly: Aligning the cabinet 37
9Assembly 9.1 Assembly: Scissor and upright, left-hand system 38
9.2 Assembly: Scissor and upright, right-hand system 41
9.3 Assembly: Doors 44
9.4 Assembly: Door closing system 46
9.5 Assembly: Fine adjustment of door upright angle 19 - 30 mm 48
9.6 Assembly: Fine adjustment of door upright angle 31 - 50 mm 49
9.7 Assembly: Positioning the stop dampener 50
9.8 Assembly: Door height adjustment 52
9.9 Assembly: Door clearance fine adjustment 53
9.10 Assembly: Front depth fine adjustment 54
9.11 Assembly: Fine adjustment of doors 55
9.12 Assembly: Fine adjustment pull-in speed 56
10 Disassembling 10.1 Disassembly: Door closing system for fixed outside panel 57
Contents Page

7
HAWA Concepta 40/50
2 Product information
Intended use
Pivot/slide-in hardware for wooden pocket doors for cabinet or wall recesses.
Intended place of use
Dry areas and interior areas where condensation may occur, e.g. in kitchens or bathrooms, but without any significant chloride
contamination.
Technical data
LGA certificates are available for downloading at www.hawa.ch.
Quick and reliable planning with the online calculation tool: www.concepta.hawa.com
Article number
Articles are identified by a 5-digit number.
General notes
The document «Safety Notes» (22991) is an integral part of the planning and assembly instructions.
The operating instructions, the planning and assembly instructions and the document «Safety notes» (22991) must be handed over
to the end user.
Metric measurements apply - those in inches are for information only.
Retain the instructions. Replacements available from www.hawa.ch.
Risk and residual risk
When using HAWA Concepta 25/30/50 to conceal electrical appliances please pay attention to the safety notes issued by the
manufacturer (heat accumulation). If necessary, use an automatic shutoff device (e.g. Safety Box, www.halemeier.de).
Disposal
Materials, accessories and packaging should be recycled in an environmentally friendly manner.
3 Safety instructions
CAUTION
Moving parts can crush fingers.
– Do not touch moving parts!
HAWA Concepta 40 HAWA Concepta 50
Maximum door weight 40 kg (88 lbs.) Maximum door weight 50 kg (110 lbs)
Door width 300 – 900 mm (11 "– 2’11 ") Door width 300 – 900 mm (11 "– 2’11 ")
Door height 1851 – 2500 mm (6’0 "–8’2 ") Door height 2301 – 2850 mm (7’6 "–9’4 )
Door thickness 19 – 50 mm ( "– 1 ") Door thickness 19 – 50 mm ( "– 1 ")
Sets can be used on the left and right.
Use the straightening fitting for stabilizing sliding doors.
For maximum door size / weight ratios, see table on page 21.
Maximum permissible deflection of the hardware assembly face and door ± 2 mm ( ").
13
16
-----
7
16
-----
13
16
-----
7
16
-----
27
32
-----
7
16
-----
19
32
-----
7
32
-----
3
4
--
31
32
-----
3
4
--
31
32
-----
3
32
-----

8
1 Indice
1Indice 8
2Informazioni sul prodotto 9
3IT Norme di sicurezza 9
4Abbreviazioni, simboli 10
5Panoramiche 5.1 Panoramica: Installazione a sinistra 12
5.2 Panoramica: Connector 55 (opzionale) 13
5.3 Panoramica: Connector 110 con e senza zoccolo (opzionale) 14
5.4 Panoramica: Due ante a scomparsa per rotazione all'interno 15
5.5 Panoramica: Numeri di posizione 16
6Progettazione 6.1 Progettazione: Anta all'interno 17
6.2 Progettazione: Guida per due ante a scomparsa per rotazione all'interno 18
6.3 Progettazione: Ante appoggiate su fondo e cielo con Connector 55 19
6.4 Progettazione: Ante appoggiate su fondo e cielo con Connector 110 20
6.5 Progettazione: Anta in nicchia di muro 21
7Calcolo 7.1 Calcolo: Peso rapportato alla grandezza anta 22
7.2 Calcolo: Dimensioni di pianta 24
7.3 Calcolo: Profondità ferramenta 26
7.4 Calcolo: Posizioni di foratura 27
8Montaggio preliminare 8.1 Montaggio preliminare: Lavorazione profili a sinistra 29
8.2 Montaggio preliminare: Lavorazione profili a destra 30
8.3 Montaggio preliminare: Anta 31
8.4 Montaggio preliminare: Lato mobile 32
8.5 Montaggio preliminare: Lato esterno 34
8.6 Montaggio preliminare: Ammortizzatore battuta 35
8.7 Montaggio preliminare: Longherone 36
8.8 Montaggio preliminare: Allineamento dell'armadio 37
9Montaggio 9.1 Montaggio: Montaggio forbice e longherone, installazione a sinistra 38
9.2 Montaggio: Forbice e longherone, installazione a destra 41
9.3 Montaggio: Anta 44
9.4 Montaggio: Meccanismo di chiusura anta 46
9.5 Montaggio: Regolazione di precisione dell'inclinazione del longherone per ante 19 - 30 mm 48
9.6 Montaggio: Regolazione di precisione dell'inclinazione del longherone per ante 31 - 50 mm 49
9.7 Montaggio: Posizionamento ammortizzatore battuta 50
9.8 Montaggio: Regolazione in altezza dell'anta 52
9.9 Montaggio: Regolazione di precisione fuga anta 53
9.10 Montaggio: Regolazione di precisione fuga anta 54
9.11 Montaggio: Regolazione di precisione anta 55
9.12 Montaggio: Regolazione di precisione velocità meccanismo di chiusura 56
10 Smontaggio 10.1 Smontaggio: Meccanismo di chiusura anta con lato esterno fisso 57
Indice Pagina

9
HAWA Concepta 40/50
2 Informazioni sul prodotto
Uso conforme
Ferramenta per ante in legno a scomparsa laterale per rotazione in mobili o nicchie di muri.
Luogo previsto per l’utilizzo
Interni asciutti e interni in cui può prodursi condensa: per es. cucina o bagno, ma senza rilevante carico di cloruri.
Dati tecnici
Le certificazioni LGA si possono richiamare in www.hawa.ch.
Progettare in modo veloce e sicuro con lo strumento di calcolo on line: www.concepta.hawa.com
Codice articoli
Gli articoli sono designati con un codice a cinque cifre.
Indicazioni generali
Il documento «Indicazioni di sicurezza» (22991) è parte integrante delle presenti istruzioni di progettazione e di montaggio.
Nel caso di prodotti motorizzati devono essere trasmessi all'utente finale le istruzioni d'uso, le istruzioni di progettazione e di
montaggio e il documento «Indicazioni di sicurezza» (22991).
Valgono le dimensioni metriche - i dati doganali sono forniti solo a titolo informativo.
Conservare le istruzioni. In caso di perdita, possono essere scaricate in www.hawa.ch.
Rischio e rischio residuo
Se si utilizza HAWA Concepta 25/30 per coprire apparecchi elettrici, osservare le indicazioni di sicurezza dei produttori degli appa-
recchi (in particolare per quanto riguarda l'accumulazione di calore). All'occorrenza utilizzare uno spegnimento automatico (per es.
Safety Box, www.halemeier.de).
Smaltimento
I materiali, gli accessori e l'imballaggio devono essere avviati a un riciclaggio compatibile con l'ambiente.
3 IT Norme di sicurezza
ATTENZIONE!
Le parti mobili possono schiacciare le dita.
– Non toccare le parti mobili!
HAWA Concepta 40 HAWA Concepta 50
Peso anta max 40 kg Peso anta max 50 kg
Larghezza anta 300 – 900 mm Larghezza anta 300 – 900 mm
Altezza anta 1851 – 2500 mm Altezza anta 2301 – 2850 mm
Spessore anta 19 – 50 mm Spessore anta 19 – 50 mm
Le guarniture possono essere utilizzate a sinistra e a destra.
Usare una guarnitura raddrizza-ante per la stabilizzazione di ante scorrevoli.
Vedere le dimensioni anta massime / i rapporti di peso nella tabella a pagina 21.
Flessione massima consentita del lato di montaggio della ferramenta e dell'anta ± 2 mm.

10
HAWA Concepta 40/50
4 Abkürzungen, Symbole / 4 Abréviations, symboles / 4 Abbreviations, symbols /
4 Abbreviazioni, simboli
EDE Einschubtiefe / FR Profondeur d'escamotage / EN Slide-in depth /
IT Profondità di inserimento
EH DE Einbauhöhe / FR Hauteur d’encastrement / EN Installation height / IT Altezza d'incasso
KT DE Korpustiefe / FR Profondeur de corps / EN Cabinet depth / IT Profondità mobile
MDE Distanz Türgriff / FR Distance de la poignée de la porte / EN Door handle spacing /
IT Distanza maniglia
NDE Konstruktionsmasse / FR Dimensions de la structure / EN Design dimension /
IT Misure di costruzione
PDE Distanz / FR Distance / EN Distance / IT Distanza
QDE Länge / FR Longueur / EN Length / IT Lunghezza
SDE Türdicke / FR Epaisseur de porte / EN Door thickness / IT Spessore anta
TDE Beschlagstiefe / FR Profondeur de ferrure / EN Hardware depth /
IT Profondità ferramenta
TA DE Topfachsabstand / FR Ecartement d’axe de la charnière invisible / EN Axis-centre
distance of concealed hinge / IT Distanza scatolina asse
TB DE Türbreite / FR Largeur de porte / EN Door width / IT Larghezza anta
TH DE Türhöhe / FR Hauteur de porte / EN Door height / IT Altezza anta
ZDE Luftzwischenraum / FR Jeu dans l'espacement / EN Air gap / IT Traferro d'aria
DE Draufsicht / FR Vue de dessus / EN Top view / IT Vista dall'alto
DE Seitenansicht / FR Vue de côté / EN Side view / IT Vista laterale
DE Vorderansicht / FR Vue de face / EN Front view / IT Vista frontale
DE Detail / FR Détails / EN Details / IT Dettaglio
DE Option, Variante / FR Option, variante / EN Option, variant / IT Opzione, variante
DE Ansichtsseite / FR Vue en projection / EN View side / IT Lato in vista
DE Werkzeugnummer, Werkzeugart / FR Numéro d’outil, type d’outil /
EN Tool number, tool type / IT Numero utensile, tipo di utensile
DE Hawa Teile / FR Éléments Hawa / EN Hawa components / IT Pezzi Hawa
DE Praxisbezogene Informationen und Tipps / FR Informations et astuces pratiques /
EN Practical information and tips / IT Informazioni pratiche e consigli

11
HAWA Concepta 40/50
DE Die in dieser Montageanleitung verwendeten Symbole für sicherheitsrelevante Hinweise (Gefahrenhinweise) haben folgende
Bedeutung:
FR Les symboles utilisés dans ces instructions de montage pour les indications importantes en matière de sécurité (indications de
dangers) ont les significations suivantes.
EN The symbols for notes relevant to safety (hazard warnings) as used in these assembly instructions have the following meanings.
IT I simboli utilizzati nelle presenti istruzioni di montaggio per le indicazioni rilevanti per la sicurezza (indicazioni di pericolo) hanno il
seguente significato:
VORSICHT / ATTENTION / CAUTION / ATTENZIONE
DE Vorsicht: Kennzeichnet eine Gefährdung mit geringem Risiko, die leichte oder mittlere Körperverletzung oder Sachschäden zur
Folge haben kann.
FR Prudence : Caractérise un danger de risque faible, susceptible d’entraîner des dommages matériels ou des blessures corporelles
légères à moyennes.
EN Caution: Indicates a hazard with low risk that can result in light to moderate injury or material damage.
IT Attenzione: indica un pericolo con basso rischio, che può implicare lesioni fisiche lievi o medie oppure danni materiali.
DE allgemeines Gebotszeichen / FR Signal d’obligation général / EN General mandatory sign
/ IT Segnale d'obbligo generale

12
HAWA Concepta 40/50
5Übersichten/ 5 Aperçus généraux / 5 Overviews / 5 Panoramiche
5.1
DE Übersicht: Anlage links
FR Aperçu général : Installation à gauche
EN Overview: Left-hand system
IT Panoramica: Installazione a sinistra

13
HAWA Concepta 40/50
5.2
DE Übersicht: Connector 55 (optional)
FR Aperçu général : Connector 55 (en option)
EN Overview: Connector 55 (optional)
IT Panoramica: Connector 55 (opzionale)
DE
FR
EN
IT
Verbindungsprofil Connector zu HAWA-Concepta 40/50, siehe Montageanleitung 23227.
Profil de raccordement Connector pour HAWA-Concepta 40/50, voir instructions de montage 23227.
Connecting profile Connector to HAWA-Concepta 40/50, see installation instructions 23227.
Profilo di collegamento Connector per HAWA-Concepta 40/50, vedere istruzione di montaggio 23227.

14
HAWA Concepta 40/50
5.3
DE Übersicht: Connector 110 mit und ohne Sockel (optional)
FR Aperçu général : Connector 110 avec et sans socle (en option)
EN Overview: Connector 110 with and without base (optional)
IT Panoramica: Connector 110 con e senza zoccolo (opzionale)
DE
FR
EN
IT
Verbindungsprofil Connector zu HAWA-Concepta 40/50, siehe Montageanleitung 23227.
Profil de raccordement Connector pour HAWA-Concepta 40/50, voir instructions de montage 23227.
Connecting profile Connector to HAWA-Concepta 40/50, see installation instructions 23227.
Profilo di collegamento Connector per HAWA-Concepta 40/50, vedere istruzione di montaggio 23227.
1* DE Sockelblende demontierbar / FR Cache de socle démontable / EN Removable base cover / IT Frontale per zoccolo smontabile

15
HAWA Concepta 40/50
5.4
DE Übersicht: Zwei einliegende Dreh-Einschiebetüren
FR Aperçu général : Deux portes pivotantes/escamotables intégrées au corps
EN Overview: Two inset pivot sliding doors
IT Panoramica: Due ante a scomparsa per rotazione all'interno

16
HAWA Concepta 40/50
5.5
DE Übersicht: Positionsnummern
FR Aperçu général : Des numéros de position
EN Overview: Position numbers
IT Panoramica: Numeri di posizione
[1] 22056
22057 [2] 25592 [3] 25596
[4] 22594 [5] 25855 [6] 22861
[7] 22306 [8] 24528 [9] 24535
[10] 24660 [11] 25828 [12] 25815
[13] 25656 [14] 24624 [15] 24625
[16] 24739 [17] 24955 [18] 25862
[19] 25836 [20] 25795
25796 [21] 23225
[22] 23223
23224 [23] 23221 23222 [24] 25680
13164 22451 25935
25808 25809 25562

17
HAWA Concepta 40/50
6 Planung / 6 Planification / 6 Planning / 6 Progettazione
6.1
DE Planung: Türe einliegend
FR Planification : Porte intégrée au corps
EN Planning: Inset doors
IT Progettazione: Anta all'interno
1* DE Seite demontierbar / FR Côte démontable / EN Removable side / IT Lato smontabile

18
HAWA Concepta 40/50
6.2
DE Planung: Führung für zwei einliegende Dreh-Einschiebetüren
FR Planification : Guide pour deux portes pivotantes/escamotables intégrées au corps
EN Planning: Guide for two pivot sliding doors
IT Progettazione: Guida per due ante a scomparsa per rotazione all'interno

19
HAWA Concepta 40/50
6.3
DE Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 55
FR Planification : Porte allant du sol au plafond avec Connector 55
EN Planning: Doors closing against base and top section with Connector 55
IT Progettazione: Ante appoggiate su fondo e cielo con Connector 55

20
HAWA Concepta 40/50
6.4
DE Planung: Türe auf Boden und Oberboden aufschlagend mit Connector 110
FR Planification : Porte allant du sol au plafond avec Connector 110
EN Planning: Doors closing against base and top section with Connector 110
IT Progettazione: Ante appoggiate su fondo e cielo con Connector 110
DE Maximale Türdicke 28 mm / FR Epaisseur de porte maximale 28 mm / EN Maximum door thickness 28 mm ( ")
IT Spessore anta max. 28 mm
1
8
--
