hawa Frontslide 60/A Technical manual

HAWA-Frontslide 60/A
HAWA-Frontslide 100/A
HAWA-Frontslide 140/A
Planungs- und Montageanleitung
Beschlag zum Schieben von Holz-, Metall- oder Leichtmetall-Schiebeläden bis
60 kg, 100 kg und 140 kg
Planification et instructions de montage
Ferrure pour le coulissement de volets coulissants en bois, en métal ou en
métal léger, pesant respectivement jusqu’à 60 kg, 100 kg et 140 kg
Planning and installation instructions
Hardware for sliding shutters made of wood, metal or aluminium weighing up
to 60 kg (132 lbs.), 100 kg (220 lbs.) and 140 kg (308 lbs.)
Progetto e istruzioni di montaggio
Ferramenta per scorrimento di scuri scorrevoli in legno, metallo o alluminio
fino a 60 kg, 100 kg e 140 kg ognuno
Planificación y instrucciones de montaje
Herraje para postigos deslizantes de madera, metal y metal ligero de hasta
60 kg, 100 kg y 140 kg
24984 -
Patente
Brevets
Patents
Brevetti
Patentes
24984.book Seite 1 Mittwoch, 31. August 2016 7:43 07

2
1 Inhaltsverzeichnis
1Inhaltsverzeichnis 2
2Produktinformation 3
3Abkürzungen, Symbole 12
4Übersichten 4.1 Übersicht: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A und HAWA-Frontslide 140/A 13
4.2 Übersicht: Positionsnummern 14
5Planung 5.1 Planung: HAWA-Frontslide 60/A 15
5.2 Planung: HAWA-Frontslide 60/A 16
5.3 Planung: Winkeltragprofil zu HAWA-Frontslide 60/A 17
5.4 Planung: Winkeltragprofil mit Distanzprofil zu HAWA-Frontslide 60/A 18
5.5 Planung: Niedere Laufschiene zu HAWA-Frontslide 60/A 19
5.6 Planung: HAWA-Frontslide 100/A 20
5.7 Planung: Niedere Laufschiene zu HAWA-Frontslide 100/A 21
5.8 Planung: HAWA-Frontslide 140/A 22
5.9 Planung: Führungssituationen 23
6Berechnung 6.1 Berechnung: Schiebeladenbreite, Laufschiene und Führungsschiene 24
6.2 Berechnung: Aufhängepunkte 25
6.3 Berechnung: Bohrungen Schiebeladen 26
6.4 Berechnung: Bohrungen untere Schiebeladenführung 27
7Vormontage 7.1 Vormontage: Schiebeladen 28
8Montage 8.1 Montage: Laufschiene 30
8.2 Montage: Führungsschiene 31
8.3 Montage: Schiebeladen 32
8.4 Montage: Schienenpuffer 34
8.5 Montage: Verblendung 35
9Optionales 9.1 Optionales: Schliess- und Arretiermöglichkeiten HAWA-Frontslide 60/A 36
9.2 Optionales: Montage mit bauseitiger Hammerkopfschraube Typ 28/15 37
9.3 Optionales: Abdeckkappe 38
9.4 Optionales: Verbindungsstifte 38
Inhalt Seite
24984.book Seite 2 Mittwoch, 31. August 2016 7:43 07

3
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
2 Produktinformation
Bestimmungsgemässe Verwendung
Der HAWA-Frontslide 60/A, HAWA-Frontslide 100/A und HAWA-Frontslide 140/A dient ausschliesslich als Sicht- und Sonnenschutz.
Bestimmungsgemässer Verwendungsort
Aussenbereich mit ländlichem Binnenlandklima, ohne speziell hohe Belastung durch Umweltverschmutzung und min. 20 km vom
Meer entfernt.
Technische Daten
Zertifikate sind unter www.hawa.ch abrufbar.
Artikelnummer
Artikel werden mit einer 5-stelligen Nummer bezeichnet.
Allgemeine Hinweise
Die Montage wird am Beispiel des HAWA-Frontslide 60/A gezeigt. Abweichende Arbeitsschritte für
HAWA-Frontslide 100/A und HAWA-Frontslide 140/A sind entsprechend gekennzeichnet.
Das Dokument «Sicherheitshinweise» (22991) ist integraler Bestandteil dieser Planungs- und Montageanleitung.
Führen Sie nach Abschluss der Montage eine Funktionskontrolle durch.
Nach der Funktionskontrolle ist dem Endnutzer die Anleitung, sowie das Dokument «Sicherheitshinweise» (22991) zu übergeben.
Es gelten metrische Abmessungen – Zollangaben sind nur zur Information.
Anleitungen aufbewahren, Ersatz unter www.hawa.ch.
Risiko- und Restrisiko
Vom Beschlag geht kein Risiko- oder Restrisiko aus.
Entsorgung
Die Werkstoffe, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
HAWA-Frontslide 60/A HAWA-Frontslide 100/A
Max. Gewicht pro Schiebeladen 60 kg Max. Gewicht pro Schiebeladen 100 kg
Min. Schiebeladenbreite 400 mm Min. Schiebeladenbreite 500 mm
Max. Schiebeladenhöhe 3200 mm Max. Schiebeladenhöhe 3200 mm
Schiebeladendicke 28–45 mm Schiebeladendicke 28–50 mm
HAWA-Frontslide 140/A
Max. Gewicht pro Schiebeladen 140 kg
Min. Schiebeladenbreite 700 mm
Max. Schiebeladenhöhe 3200 mm
Schiebeladendicke 28–60 mm
24984.book Seite 3 Mittwoch, 31. August 2016 7:43 07

4
1Sommaire
1Sommaire 4
2Informations sur les produits 5
3Abréviations, symboles 12
4Aperçus généraux 4.1 Aperçu général: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A et HAWA-Frontslide 140/A 13
4.2 Aperçu général: numéros de position 14
5Planification 5.1 Planification: HAWA-Frontslide 60/A 15
5.2 Planification: HAWA-Frontslide 60/A 16
5.3 Planification: profil porteur en équerre pour système HAWA-Frontslide 60/A 17
5.4 Planification: profil porteur en équerre avec profil d’écartement pour système
HAWA-Frontslide 60/A 18
5.5 Planification: Rail de roulement de faible hauteur pour HAWA-Frontslide 60/A 19
5.6 Planification: HAWA-Frontslide 100/A 20
5.7 Planification: Rail de roulement de faible hauteur pour HAWA-Frontslide 100/A 21
5.8 Planification: HAWA-Frontslide 140/A 22
5.9 Planification: situations de guidage 23
6Calcul 6.1 Calcul: largeur du volet coulissant, rail de roulement et rail de guidage 24
6.2 Calcul: points de suspension 25
6.3 Calcul: perçages du volet coulissant 26
6.4 Calcul: perçages du guide inférieur du volet coulissant 27
7Prémontage 7.1 Prémontage: volet coulissant 28
8Montage 8.1 Montage: rail de roulement 30
8.2 Montage: rail de guidage 31
8.3 Montage: volet coulissant 32
8.4 Montage: butée de rail 34
8.5 Montage: cache 35
9En option 9.1 En option: possibilités de fermeture et de blocage HAWA-Frontslide 60/A 36
9.2 En option: montage avec vis à tête rectangulaire avec angles abattus de type 28/15 du client 37
9.3 En option: cache de recouvrement 38
9.4 En option: goujons de raccordement 38
Contenu Page
24984.book Seite 4 Mittwoch, 31. August 2016 7:43 07

5
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
2 Informations sur les produits
Utilisation conforme aux dispositions
Les systèmes HAWA-Frontslide 60/A, HAWA-Frontslide 100/A et HAWA-Frontslide 140/A servent exclusivement de protection contre
la vue et le soleil.
Lieu d’utilisation conforme aux dispositions
Espaces extérieurs exposés à un climat continental de région non côtière, non soumis à des sollicitations particulièrement fortes en
matière de pollution environnementale et situés à une distance d’au moins 20 km de la mer.
Données techniques
Certificats consultables sur le site Internet www.hawa.ch.
Numéros d’articles
Les articles sont désignés par un numéro à 5 chiffres.
Indications d’ordre général
Le montage est décrit à partir de l’exemple du système HAWA-Frontslide 60/A. Les étapes de travail spécifiques aux systèmes
HAWA-Frontslide 100/A et HAWA-Frontslide 140/A sont repérées en conséquence.
Le document « Consignes de sécurité » (22991) fait partie intégrante de ces instructions de planification et de montage. Une fois le
montage effectué, procéder à un contrôle de fonctionnement. Après ce contrôle de fonctionnement, les instructions de planification et
de montage, ainsi que le document « Consignes de sécurité » (22991) doivent être remis à l’utilisateur final.
Les dimensions applicables sont métriques – les dimensions en pouces ne sont fournies qu’à titre informatif.
Conserver ces instructions ; en cas de perte, il est possible d’en obtenir un nouvel exemplaire sur le site Internet www.hawa.ch.
Risques et risques résiduels
Cette ferrure n’occasionne aucun risque, ni aucun risque résiduel.
Elimination
Les matériaux, les accessoires et les emballages doivent être soumis à un recyclage conforme aux impératifs écologiques.
HAWA-Frontslide 60/A HAWA-Frontslide 100/A
Poids max. par volet coulissant 60 kg Poids max. par volet coulissant 100 kg
Largeur min. de volet coulissant 400 mm Largeur min. de volet coulissant 500 mm
Hauteur max. de volet coulissant 3200 mm Hauteur max. de volet coulissant 3200 mm
Epaisseur de volet coulissant 28–45 mm Epaisseur de volet coulissant 28–50 mm
HAWA-Frontslide 140/A
Poids max. par volet coulissant 140 kg
Largeur min. de volet coulissant 700 mm
Hauteur max. de volet coulissant 3200 mm
Epaisseur de volet coulissant 28–60 mm
24984.book Seite 5 Mittwoch, 31. August 2016 7:43 07

6
1 Table of contents
1Table of contents 6
2Product information 7
3Abbreviations, symbols 12

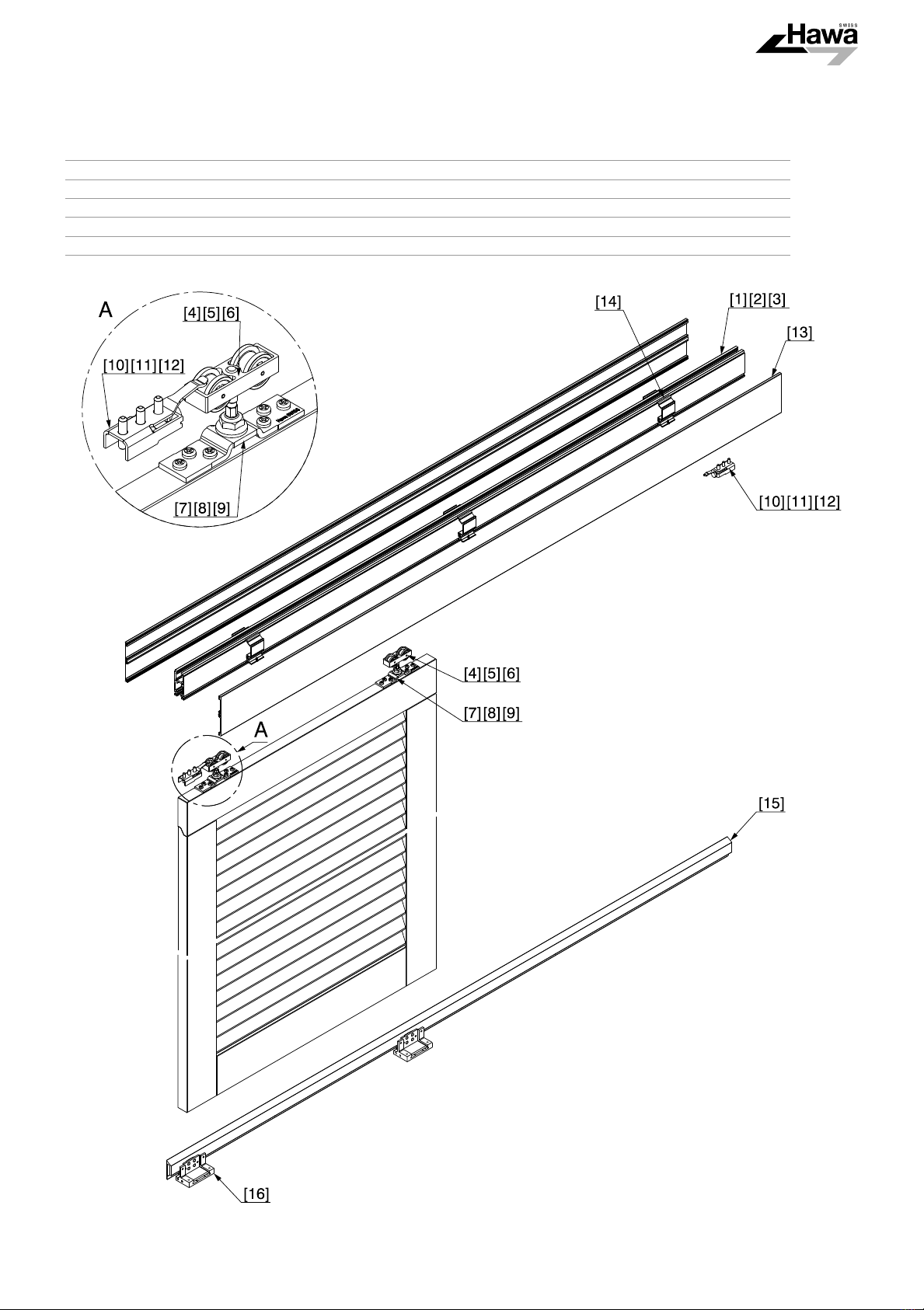

4Overviews 4.1 Overview: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A and HAWA-Frontslide 140/A 13
4.2 Overview: position numbers 14

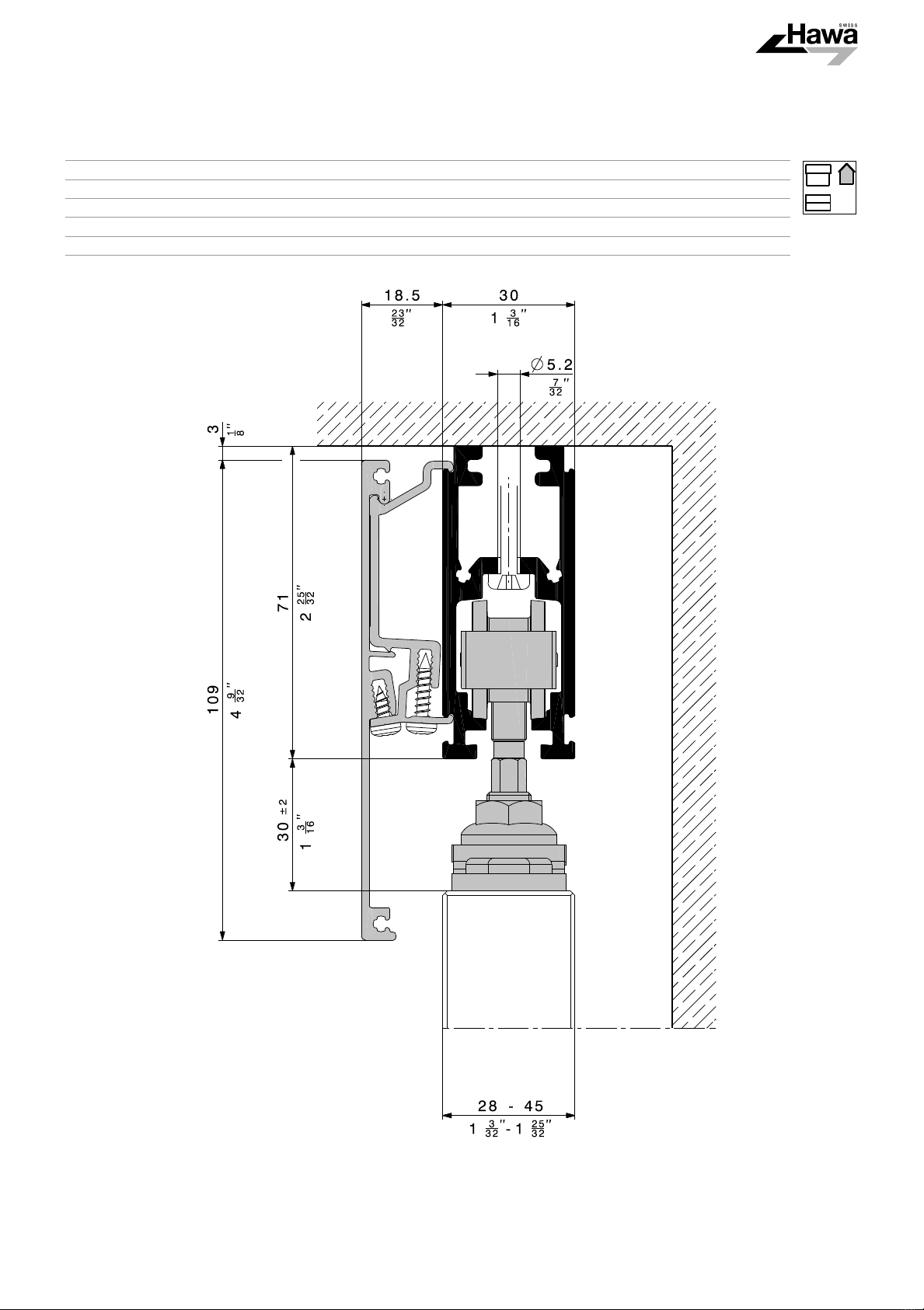

5Planning 5.1 Planning: HAWA-Frontslide 60/A 15
5.2 Planning: HAWA-Frontslide 60/A 16

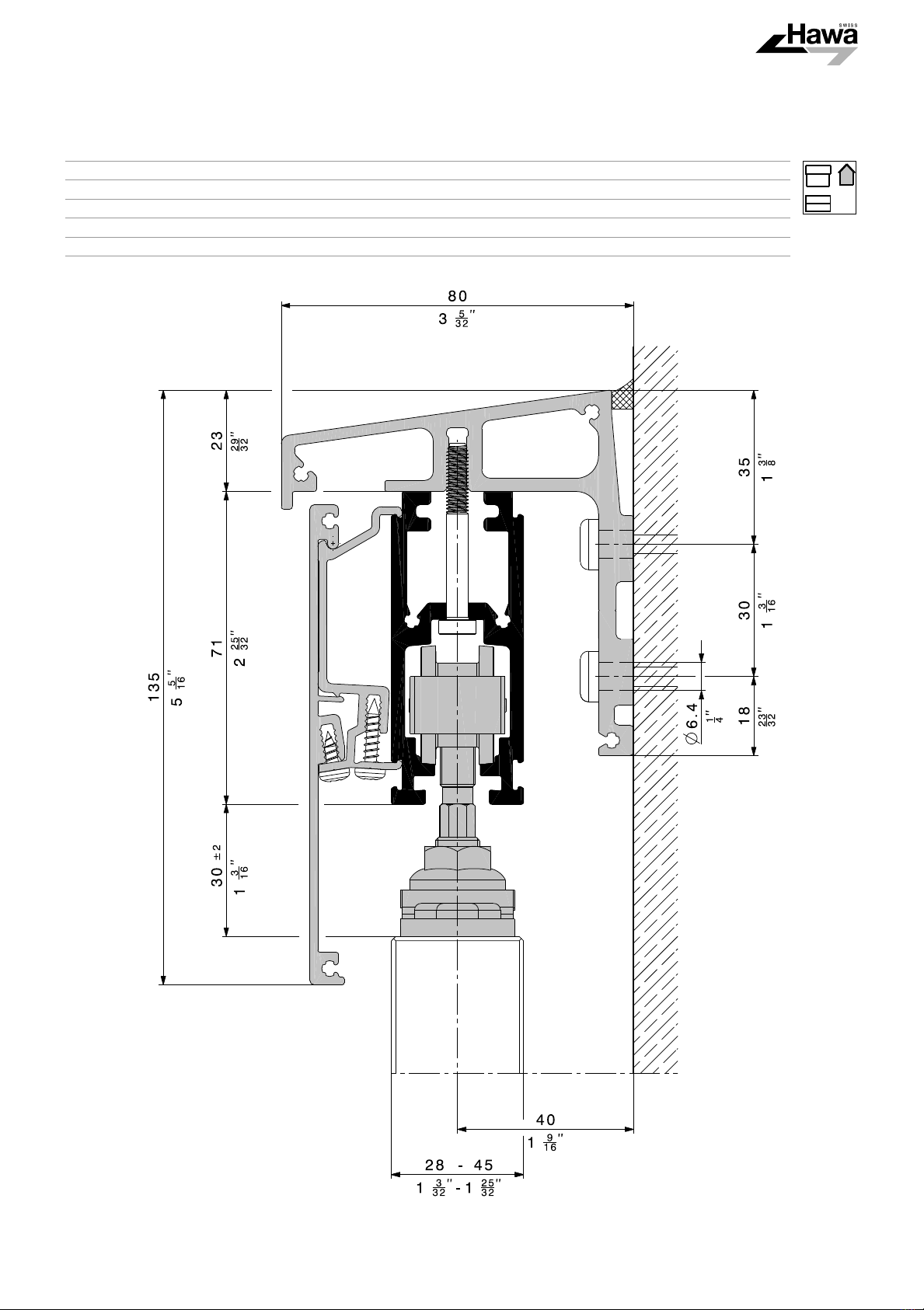

5.3 Planning: Angled profile support for HAWA-Frontslide 60/A 17
5.4 Planning: Angled profile support with spacer profile for HAWA-Frontslide 60/A 18

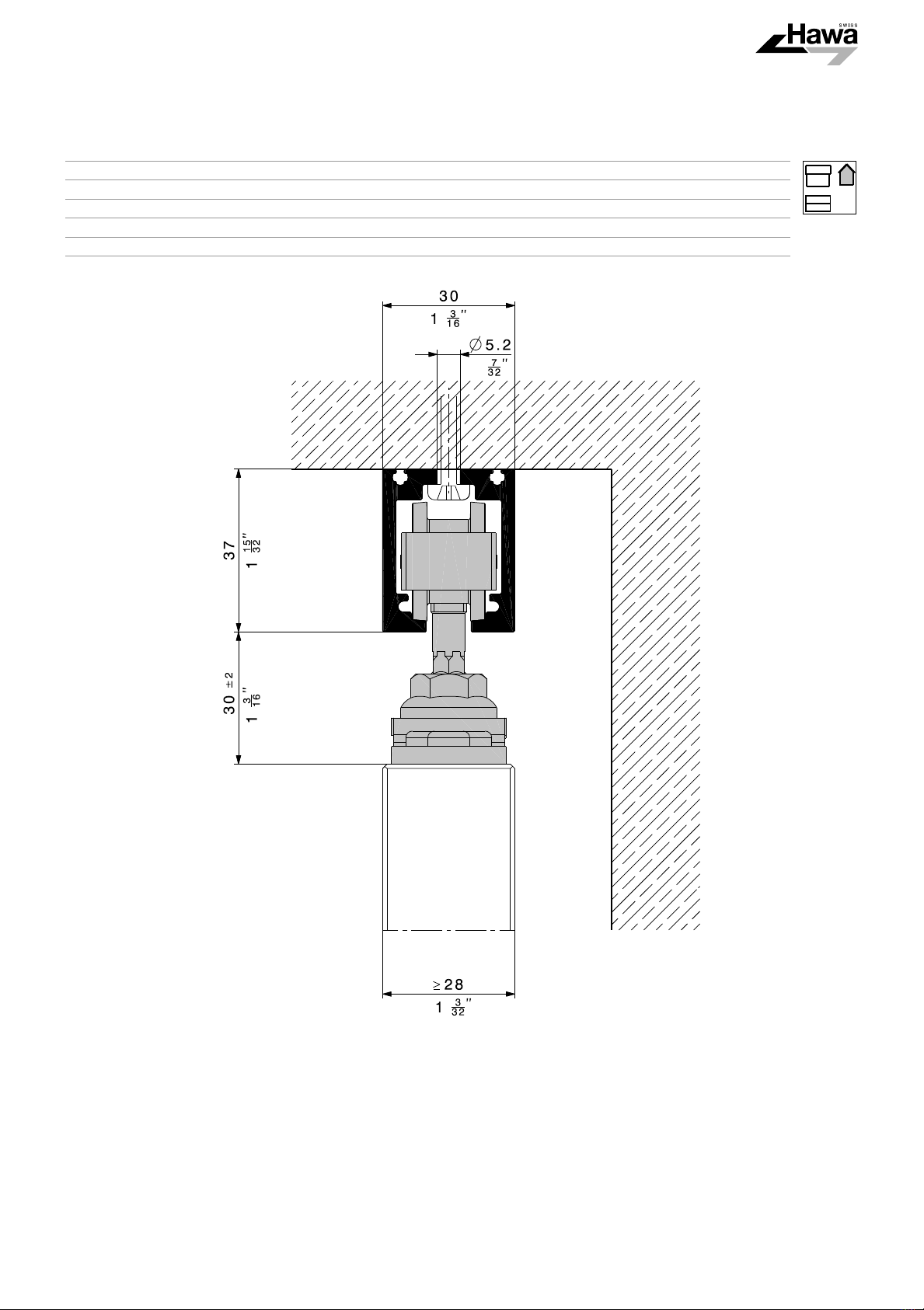

5.5 Planning: Lower top track for HAWA-Frontslide 60/A 19
5.6 Planning: HAWA-Frontslide 100/A 20
5.7 Planning: Lower top track for HAWA-Frontslide 100/A 21
5.8 Planning: HAWA-Frontslide 140/A 22
5.9 Planning: Guide situations 23
6Calculation 6.1 Calculation: Sliding shutter width, top track and bottom guide channel 24
6.2 Calculation: Suspension points 25
6.3 Calculation: Drill holes, sliding shutter 26
6.4 Calculation: Drill holes, bottom sliding shutter guide 27
7Pre-assembly 7.1 Pre-assembly: Sliding shutter 28
8Assembly 8.1 Assembly: Top track 30
8.2 Assembly: Bottom guide channel 31
8.3 Assembly: Sliding shutter 32
8.4 Assembly: track stop 34
8.5 Assembly: Cover 35
9Optional 9.1 Optional: Locking and securing options HAWA-Frontslide 60/A 36
9.2 Optional: Assembly using hammer head bolts type 28/15 provided by the customer 37
9.3 Optional: Cover cap 38
9.4 Optional: Connecting pins 38
Contents Page
24984.book Seite 6 Mittwoch, 31. August 2016 7:43 07

7
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
2 Product information
Intended use
The HAWA-Frontslide 60/A, HAWA-Frontslide 100/A or HAWA-Frontslide 140/A serves exclusively as a privacy screen and sun
protection.
Intended place of use
External area with a rural inland climate, no particularly high pollution burden and at least 20 km (12.4 mi) away from the sea.
Technical data
Certificates are available for downloading at www.hawa.ch
Article number
Articles are identified by a 5-digit number.
General notes
Installation is illustrated using a HAWA-Frontslide 60/A as an example. Deviating work steps for HAWA-Frontslide 100/A and
HAWA-Frontslide 140/A are indicated accordingly.
The document "Safety Notes" (22991) is an integral component of these planning and installation instructions. Carry out a function
check when installation is complete. Hand over the instructions and the "Safety Notes" document (22991) to the end user after the
function check.
Metric measurements apply – those in inches are for information only.
Retain the instructions. Replacements available from www.hawa.ch.
Risk and residual risk
The hardware does not pose a risk or residual risk.
Disposal
Materials, accessories and packaging should be recycled in an environmentally friendly manner.
HAWA-Frontslide 60/A HAWA-Frontslide 100/A
Max. weight per sliding shutter 60 kg (132 lbs.) Max. weight per sliding shutter 100 kg (220 lbs.)
Min. sliding shutter width 400 mm (1'3 ") Min. sliding shutter width 500 mm (1'7 ")
Max. sliding shutter height 3200 mm (10'6") Max. sliding shutter height 3200 mm (10'6")
Sliding shutter thickness 28–45 mm (1 "-1 ") Sliding shutter thickness 28–50 mm (1 "-1 ")
HAWA-Frontslide 140/A
Max. weight per sliding shutter 140 kg (308 lbs.)
Min. sliding shutter width 700 mm (2'3 ")
Max. sliding shutter height 3200 mm (10'6")
Sliding shutter thickness 28–60 mm (1 "-2 ")
3
4
--
11
16
-----
1
8
--
25
32
-----
1
8
--
31
32
-----
9
16
-----
1
8
--
3
8
--
24984.book Seite 7 Mittwoch, 31. August 2016 7:43 07

8
1 Indice
1Indice 8
2Informazioni sul prodotto 9
3Abbreviazioni, simboli 12
4Panoramiche 4.1 Panoramica: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A e HAWA-Frontslide 140/A 13
4.2 Panoramica: numeri posizione 14
5Progetto 5.1 Progetto: HAWA-Frontslide 60/A 15
5.2 Progetto: HAWA-Frontslide 60/A 16
5.3 Progetto: profilo portante angolare per HAWA-Frontslide 60/A 17
5.4 Progetto: profilo portante angolare con distanziale profilato per HAWA-Frontslide 60/A 18
5.5 Progetto: Binario inferiore per HAWA-Frontslide 60/A 19
5.6 Progetto: HAWA-Frontslide 100/A 20
5.7 Progetto: Binario inferiore per HAWA-Frontslide 100/A 21
5.8 Progetto: HAWA-Frontslide 140/A 22
5.9 Progetto: situazioni di guida 23
6Calcoli 6.1 Calcolo: larghezza scuro scorrevole, binario e guida 24
6.2 Calcolo: punti di sospensione 25
6.3 Calcolo: fori scuro scorrevole 26
6.4 Calcolo: fori guida inferiore scuro scorrevole 27
7Premontaggio 7.1 Premontaggio: scuro scorrevole 28
8Montaggio 8.1 Montaggio: binario 30
8.2 Montaggio: guida 31
8.3 Montaggio: scuro scorrevole 32
8.4 Montaggio: paracolpi per binario 34
8.5 Montaggio: rivestimento 35
9Opzioni 9.1 Opzioni: Possibilità di chiusura e arresto HAWA-Frontslide 60/A 36
9.2 Opzioni: montaggio mediante vite con testa a martello tipo 28/15 da parte del committente 37
9.3 Opzioni: copriforo 38
9.4 Opzioni: spine di collegamento 38
Indice Pagina
24984.book Seite 8 Mittwoch, 31. August 2016 7:43 07

9
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
2 Informazioni sul prodotto
Uso conforme
HAWA-Frontslide 60/A, HAWA-Frontslide 100/A e HAWA-Frontslide 140/A servono esclusivamente come riparo dal sole e da sguardi
indiscreti.
Luogo previsto per l’utilizzo
Ambienti esterni caratterizzati da clima continentale e scarso inquinamento ambientale ad almeno 20 km dal mare.
Dati tecnici
I certificati sono reperibili su www.hawa.ch.
Codice articoli
Gli articoli sono identificati da un numero a 5 cifre.
Indicazioni generali
Il montaggio esemplificativo si basa su HAWA-Frontslide 60/A. I passi divergenti per HAWA-Frontslide 100/A e
HAWA-Frontslide 140/A sono segnalati.
Il documento «Avvertenze di sicurezza (22991)» è parte integrante delle presenti Istruzioni di progetto e montaggio. Terminato il mon-
taggio, controllare il funzionamento. Dopo il controllo del funzionamento occorre consegnare all’utente finale le istruzioni e il docu-
mento «Avvertenze di sicurezza (22991).
Valgono le dimensioni metriche – dimensioni in pollici indicate solo a scopo informativo.
Custodire le istruzioni; per ulteriori esemplari scrivere a www.hawa.ch.
Pericoli e rischi rimanenti
Questa ferramenta non causa pericoli né rischi rimanenti.
Smaltimento
Ai fini della tutela ambientale, i materiali, gli accessori e gli imballaggi devono essere conferiti ad un centro per la raccolta differen-
ziata dei rifiuti.
HAWA-Frontslide 60/A HAWA-Frontslide 100/A
Peso max per scuro 60 kg Peso max per scuro 100 kg
Largh. scuro scorr. min 400 mm Largh. scuro scorr. min 500 mm
Altezza scuro scorr. max. 3200 mm Altezza scuro scorr. max. 3200 mm
Spessore scuro scorrevole 28–45 mm Spessore scuro scorrevole 28–50 mm
HAWA-Frontslide 140/A
Peso max per scuro 140 kg
Largh. scuro scorr. min 700 mm
Altezza scuro scorr. max. 3200 mm
Spessore scuro scorrevole 28–60 mm
24984.book Seite 9 Mittwoch, 31. August 2016 7:43 07

10
1 Índice
1Índice 10
2Información sobre el producto 11
3Abreviaturas, simbolos 12
4Vistas de conjunto 4.1 Vista general: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A y HAWA-Frontslide 140/A 13
4.2 Vista general: Números de posición 14
5Planificación 5.1 Planificación: HAWA-Frontslide 60/A 15
5.2 Planificación: HAWA-Frontslide 60/A 16
5.3 Planificación: Perfil angular portante para HAWA-Frontslide 60/A 17
5.4 Planificación: Perfil angular portante con perfil distanciador para HAWA-Frontslide 60/A 18
5.5 Planificación: Riel de rodadura inferior para HAWA-Frontslide 60/A 19
5.6 Planificación: HAWA-Frontslide 100/A 20
5.7 Planificación: Riel de rodadura inferior para HAWA-Frontslide 100/A 21
5.8 Planificación: HAWA-Frontslide 140/A 22
5.9 Planificación: Tipos de montaje de la guía 23
6Cálculo 6.1 Cálculo: Ancho del postigo deslizante, riel de rodadura y riel de guía 24
6.2 Cálculo: Puntos de suspensión 25
6.3 Cálculo: Orificios postigo deslizante 26
6.4 Cálculo: Orificios guía inferior postigo deslizante 27
7Montaje previo 7.1 Montaje previo: Postigo deslizante 28
8Montaje 8.1 Montaje: Riel de rodadura 30
8.2 Montaje: Riel guía 31
8.3 Montaje: Postigo deslizante 32
8.4 Montaje: tope de riel 34
8.5 Montaje: Cobertura 35
9Opcional 9.1 Opcional: Opciones de cierre y detención HAWA-Frontslide 60/A 36
9.2 Opcional: Montaje con tornillo con cabeza de martillo en obra 28/15 suministrado por el cliente
37
9.3 Opcional: Tapa 38
9.4 Opcional: Pasadores de unión 38
Contenido Página
24984.book Seite 10 Mittwoch, 31. August 2016 7:43 07

11
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
2 Información sobre el producto
Uso reglamentario
HAWA-Frontslide 60/A, HAWA-Frontslide 100/A o HAWA-Frontslide 140/A sirve únicamente como protección visual y solar.
Lugar de instalación reglamentario
Espacio exterior con clima de zona interior, sin alta contaminación ambiental y, como mínimo, a 20 km del mar.
Datos técnicos
Certificados disponibles en www.hawa.ch.
Nº de artículo
Los artículos están numerados con un código de 5 dígitos.
Instrucciones generales
Para este ejemplo se ha utilizado el montaje de HAWA-Frontslide 60/A. Los pasos diferentes para HAWA-Frontslide 100/A y
HAWA-Frontslide 140/A están indicados.
El documento «Advertencias de seguridad» (22991) forma parte de este manual de instrucciones. Una vez finalizado el montaje, de-
berá comprobarse el funcionamiento. Tras la comprobación del funcionamiento, deberán entregarse al usuario final las instrucciones
y el documento "Advertencias de seguridad" (22991).
Las dimensiones están indicadas en el sistema métrico en mm. Las dimensiones facilitadas en pulgadas son simplemente a título
informativo.
Conserve bien el manual de instrucciones. Si lo perdiera, encontrará una copia en www.hawa.ch.
Riesgos y peligros
El herraje no genera ninguna situación de peligro ni de otro riesgo.
Eliminación de residuos
Reciclar adecuadamente los materiales, accesorios y embalajes utilizados.
HAWA-Frontslide 60/A HAWA-Frontslide 100/A
Peso máximo por postigo deslizante 60 kg Peso máximo por postigo deslizante 100 kg
Ancho mínimo del postigo deslizante 400 mm Ancho mínimo del postigo deslizante 500 mm
Altura máxima del postigo deslizante 3200 mm Altura máxima del postigo deslizante 3200 mm
Espesor del postigo deslizante 28–45 mm Espesor del postigo deslizante 28–50 mm
HAWA-Frontslide 140/A
Peso máximo por postigo deslizante 140 kg
Ancho mínimo del postigo deslizante 700 mm
Altura máxima del postigo deslizante 3200 mm
Espesor del postigo deslizante 28–60 mm
24984.book Seite 11 Mittwoch, 31. August 2016 7:43 07

12
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
3 Abkürzungen, Symbole / 3 Abréviations, symboles / 3 Abbreviations, symbols /
3 Abbreviazioni, simboli / 3 Abreviaturas, simbolos
AB DE Anlagebreite / FR Largeur d’installation / EN Installation width / IT Larghezza sistema /
ES Ancho de la instalación
FS DE Führungsschiene / FR Rail de guidage / EN Bottom guide channel / IT Guida /
ES Riel guía
LMB DE Lichtmassbreite / FR Largeur intérieure / EN Inside width / IT Larghezza quota luce /
ES Ancho interior
LS DE Laufschiene / FR Rail de roulement / EN Top track / IT Binario / ES Riel de rodadura
MDE Konstruktionsmasse / FR Dimensions de la structure / EN Design dimension /
IT Quote costruttive / ES Medidas de construcción
PDE Schiebeladenüberschneidung / FR Chevauchement des volets coulissants /
EN Sliding shutter overlap / IT Intersezione scuro scorrevole / ES Solapadura de postigos
deslizantes
SLB DE Schiebeladenbreite / FR Largeur de volet coulissant / EN Sliding shutter width /
IT Larghezza scuro scorrevole / ES Ancho del postigo deslizante
DE Draufsicht / FR Vue de dessus / EN Top view / IT Pianta / ES Vista en planta
DE Seitenansicht / FR Vue de côté/ EN Side view / IT Fianco / ES Vista lateral
DE Vorderansicht / FR Vue de face / EN Front view/ IT Prospetto / ES Vista frontal
DE Ansichtsseite / FR Vue en projection / EN View side / IT vista in proiezione / ES cara vista
DE Detail / FR Détail / EN Detail / IT Dettaglio / ES Detalle
DE Werkzeugnummer, Werkzeugart / FR Numéro d’outil, type d’outil /
EN Tool number, tool type / IT Numero utensile, tipo utensile / ES Número de herramienta,
tipo de herramienta
DE Farblos eloxiert / FR Anodisé couleur argent / EN Plain anodized / IT Anodizzato incolore /
ES Anodizado plata
DE Uneloxiert / FR Non anodisé / EN Non-anodized / IT Non anodizzato / ES Sin anodizar
DE Hawa Teile / FR Pièces Hawa / EN Hawa parts / IT Componenti Hawa /
ES Componentes Hawa
DE Praxisbezogene Informationen und Tipps / FR Informations et astuces pratiques /
EN Practical information and tips / IT Indicazioni pratiche e suggerimenti /
ES Información práctica y consejos
24984.book Seite 12 Mittwoch, 31. August 2016 7:43 07

13
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
4Übersichten/ 4 Aperçus généraux / 4 Overviews / 4 Panoramiche / 4 Vistas de conjunto
4.1
DE Übersicht: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A und HAWA-Frontslide 140/A
FR Aperçu général: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A et HAWA-Frontslide 140/A
EN Overview: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A and HAWA-Frontslide 140/A
IT Panoramica: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A e HAWA-Frontslide 140/A
ES Vista general: HAWA-Frontslide 60/A, HAWA-Frontslide 100/A y HAWA-Frontslide 140/A
24984.book Seite 13 Mittwoch, 31. August 2016 7:43 07

14
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
4.2
DE Übersicht: Positionsnummern
FR Aperçu général: numéros de position
EN Overview: position numbers
IT Panoramica: numeri posizione
ES Vista general: Números de posición
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
[1] 24795
24796
24839
[2] 24797
24798
24840
[3] 24799
24800
24841
[4] 17119 [5] 24552 [6] 24554
[7] 24562 [8] 24564 [9] 24567
[10] 17027 [11] 24834 [12] 24835
HAWA-Frontslide 60/A
HAWA-Frontslide 100/A
HAWA-Frontslide 140/A
[13] 24808 24810
24809 24811
24845
[14] 24767 [15] 24460
24462
[16] 24543
24544
24984.book Seite 14 Mittwoch, 31. August 2016 7:43 07

15
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
5 Planung / 5 Planification / 5 Planning / 5 Progetto / 5 Planificación
5.1
DE Planung: HAWA-Frontslide 60/A
FR Planification: HAWA-Frontslide 60/A
EN Planning: HAWA-Frontslide 60/A
IT Progetto: HAWA-Frontslide 60/A
ES Planificación: HAWA-Frontslide 60/A
24984.book Seite 15 Mittwoch, 31. August 2016 7:43 07

16
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
5.2
DE Planung: HAWA-Frontslide 60/A
FR Planification: HAWA-Frontslide 60/A
EN Planning: HAWA-Frontslide 60/A
IT Progetto: HAWA-Frontslide 60/A
ES Planificación: HAWA-Frontslide 60/A
24984.book Seite 16 Mittwoch, 31. August 2016 7:43 07

17
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
5.3
DE Planung: Winkeltragprofil zu HAWA-Frontslide 60/A
FR Planification: profil porteur en équerre pour système HAWA-Frontslide 60/A
EN Planning: Angled profile support for HAWA-Frontslide 60/A
IT Progetto: profilo portante angolare per HAWA-Frontslide 60/A
ES Planificación: Perfil angular portante para HAWA-Frontslide 60/A
24984.book Seite 17 Mittwoch, 31. August 2016 7:43 07

18
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
5.4
DE Planung: Winkeltragprofil mit Distanzprofil zu HAWA-Frontslide 60/A
FR Planification: profil porteur en équerre avec profil d’écartement pour système HAWA-Frontslide 60/A
EN Planning: Angled profile support with spacer profile for HAWA-Frontslide 60/A
IT Progetto: profilo portante angolare con distanziale profilato per HAWA-Frontslide 60/A
ES Planificación: Perfil angular portante con perfil distanciador para HAWA-Frontslide 60/A
24984.book Seite 18 Mittwoch, 31. August 2016 7:43 07

19
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
5.5
DE Planung: Niedere Laufschiene zu HAWA-Frontslide 60/A
FR Planification: Rail de roulement de faible hauteur pour HAWA-Frontslide 60/A
EN Planning: Lower top track for HAWA-Frontslide 60/A
IT Progetto: Binario inferiore per HAWA-Frontslide 60/A
ES Planificación: Riel de rodadura inferior para HAWA-Frontslide 60/A
24984.book Seite 19 Mittwoch, 31. August 2016 7:43 07

20
HAWA-Frontslide 60/A HAWA-Frontslide 100/A HAWA-Frontslide 140/A
5.6
DE Planung: HAWA-Frontslide 100/A
FR Planification: HAWA-Frontslide 100/A
EN Planning: HAWA-Frontslide 100/A
IT Progetto: HAWA-Frontslide 100/A
ES Planificación: HAWA-Frontslide 100/A
24984.book Seite 20 Mittwoch, 31. August 2016 7:43 07
