hawa Concepta 40 Technical manual

HAWA-Concepta 40/50
Planungs- und Montageanleitung
Beschlag für seitlich einschiebbare Möbelfronten aus Holz bis 40/50 kg.
Planification et instructions de montage
Ferrure pour façades de meubles en bois à escamotage latéral jusqu'à 40/50 kg.
Planning and installation instructions
Hardware system for wooden pivot sliding cabinet doors up to 40/50 kg
(88/110 lbs.).
Progetto e istruzioni di montaggio
Ferramenta per frontali di mobili in legno a scomparsa fino a 40/50 kg.
Planificación y instrucciones de montaje
Herraje para frentes de armario que se insertan en el lateral del cuerpo de
madera de hasta 40/50 kg.
Video-Clip:
Assembly and fine adjustment
Patente
Brevets
Patents
Brevetti
Patentes
24729 a

2
1 Inhaltsverzeichnis
1Inhaltsverzeichnis 2
2Produktinformation 3
3Abkürzungen 12
4Übersichten 4.1 Übersicht Anlage links 13
4.2 Übersicht Connector 55 (optional) 14
4.3 Übersicht Connector 110 mit und ohne Sockel (optional) 15
4.4 Übersicht Positionsnummern 16
5Planung 5.1 Planung Türe einliegend 17
5.2 Planung Türe auf Boden und Oberboden aufschlagend mit Connector 55 18
5.3 Planung Türe auf Boden und Oberboden aufschlagend mit Connector 110 19
5.4 Planung Türe in Mauernische 20
6Berechnung 6.1 Berechnung Gewicht - zu Türgrössenverhältnis 21
6.2 Berechnung Masse Grundriss 22
6.3 Berechnung Beschlagstiefe 24
6.4 Berechnung Bohrpositionen HAWA-Concepta 40 25
6.5 Berechnung Bohrpositionen HAWA-Concepta 50 26
7Vormontage 7.1 Vormontage: Bearbeitung Profile links 27
7.2 Vormontage: Bearbeitung Profile rechts 28
7.3 Vormontage Türe 29
7.4 Vormontage Korpus 30
7.5 Vormontage Aussenseite 32
7.6 Vormontage Anschlagdämpfung 33
7.7 Vormontage Holm 33
7.8 Vormontage: Ausrichten des Schrankes 34
8Montage 8.1 Montage Schere und Holm Anlage links 35
8.2 Montage Schere und Holm Anlage rechts 38
8.3 Montage: Positionierung Anschlagdämpfer 41
8.4 Montage Türe 42
8.5 Montage: Feineinstellung Holmneigung Türe 19 - 30 mm 43
8.6 Montage: Feineinstellung Holmneigung Türe 31 - 50 mm 44
8.7 Montage: Schliessung Türe mittels Scherenlager 45
8.8 Montage: Höheneinstellung Türe 46
8.9 Montage: Feineinstellung Türfuge 47
8.10 Montage: Feineinstellung Fronttiefe 48
8.11 Montage: Offenhaltung 49
Inhalt Seite

HAWA-Concepta 40/50
3
2 Produktinformation
Bestimmungsgemässe Verwendung
Dreh-Einschiebebeschlag für Holztüren zum seitlichen einschieben in Möbelkorpusse oder Mauernischen.
Bestimmungsgemässer Verwendungsort
Dieser Möbelbeschlag ist für geschützte Räume im Innenbereich bestimmt.
Technische Daten
LGA Zertifikate sind unter www.hawa.ch aufrufbar.
Artikelnummer
Artikel werden mit einer 5-stelligen Nummer bezeichnet.
Allgemeine Hinweise
Das Dokument «Sicherheitshinweise (22991)» ist integraler Bestandteil dieser Montageanleitung.
Nach Abschluss der Montage ist eine Funktionskontrolle durchzuführen.
Nach der Funktionskontrolle ist dem Endnutzer die Anleitung, sowie das Dokument «Sicherheitshinweise» (22991) zu übergeben.
Es gelten metrische Abmessungen – Abmessungen in Zollangaben sind nur zur Information.
Anleitungen bitte aufbewahren, Ersatz unter www.hawa.ch.
Hawa Teile.
Risiko- und Restrisikogefahr
Bei Verwendung von HAWA-Concepta 40/50 zum Abdecken von Elektro-Apparaten die Sicherheitshinweise der Gerätehersteller be-
achten (Wärmestau). Nach Bedarf eine Abschaltautomatik verwenden (z.B. Safty Box, www.halemeier.de).
VORSICHT
Bewegliche Teile können Finger quetschen.
– Nicht in die beweglichen Teile greifen!
Entsorgung
Die Werkstoffe, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
HAWA-Concepta 40 HAWA-Concepta 50
Maximales Türgewicht 40 kg Maximales Türgewicht 50 kg
Türbreite 300 – 900 mm Türbreite 300 – 900 mm
Türhöhe 1851 – 2500 mm Türhöhe 2301 – 2850 mm
Türdicke 19 – 50 mm Türdicke 19 – 50 mm
Garnituren können links und rechts verwendet werden
Hawa Artikel Nr. 18705 oder handelsüblicher Türausrichtbeschlag verwenden.
Maximale Türgrössen / Gewichtsverhältnisse siehe Tabelle Seite 21.
Maximale zulässige Durchbiegung der Beschlagsmontageseite und Türe ± 2 mm.
Kennzeichnet praxisbezogene Informationen und Tipps, die einen optimalen Einsatz der Maschinen, Anlagen oder Geräte er-
möglichen.

4
1Sommaire
1Sommaire 4
2Informations sur le produit 5
3Abréviations 12
4Aperçus généraux 4.1 Aperçu général de l'installation à gauche 13
4.2 Aperçu général Connector 55 (en option) 14
4.3 Aperçu général Connector 110 avec et sans socle (en option) 15
4.4 Aperçu général des numéros de position 16
5Planification 5.1 Planification porte intégrée au corps 17
5.2 Planification porte allant du sol au plafond avec Connector 55 18
5.3 Planification porte allant du sol au plafond avec Connector 110 19
5.4 Planification porte installée dans une niche de mur 20
6Calcul 6.1 Calcul rapport poids / taille des portes 21
6.2 Calcul dimensions plans d’ensemble 22
6.3 Calcul de la profondeur de ferrure 24
6.4 Calcul positions des perçages HAWA-Concepta 40 25
6.5 Calcul positions des perçages HAWA-Concepta 50 26
7Prémontage 7.1 Prémontage : Usinage des profils de gauche 27
7.2 Prémontage : Usinage des profils de droite 28
7.3 Prémontage porte 29
7.4 Prémontage corps de meuble 30
7.5 Prémontage côté extérieur 32
7.6 Prémontage de l’amortissement de butée 33
7.7 Prémontage montant 33
7.8 Prémontage : Ajustement de l’armoire 34
8Montage 8.1 Montage ciseaux et montant pour installation à gauche 35
8.2 Montage ciseaux et montant pour installation à droite 38
8.3 Montage : Positionnement du dispositif d’amortissement de butée 41
8.4 Montage porte 42
8.5 Montage : Réglage fin de l’inclinaison du montant de la porte entre 19 et 30 mm 43
8.6 Montage : Réglage fin de l’inclinaison du montant de la porte entre 31 et 50 mm 44
8.7 Montage : Fermeture de la porte au moyen du support de ciseaux 45
8.8 Montage : Réglage en hauteur de la porte 46
8.9 Montage : Réglage fin de la jointure de porte 47
8.10 Montage : Réglage fin de la profondeur de la façade 48
8.11 Montage : Maintien en position ouverte 49
Contenu Page

HAWA-Concepta 40/50
5
2 Informations sur le produit
Utilisation conforme aux dispositions
Ferrure pivotante et escamotable pour portes en bois permettant l’escamotage latéral dans un corps de meuble ou une niche murale.
Lieu d’utilisation conforme aux dispositions
Cette ferrure de meuble est conçue pour des espaces protégés en intérieur.
Données techniques
Certificats du LGA consultables sur le site Internet www.hawa.ch.
Numéros d’articles
Les articles sont désignés par un numéro à 5 chiffres.
Indications d’ordre général
Le document « Consignes de sécurité (22991) » fait partie intégrante de ces instructions de montage.
Une fois le montage terminé, un contrôle du fonctionnement doit être effectué.
Après ce contrôle de fonctionnement, les instructions de montage, ainsi que le document « Consignes de sécurité » (22991), doivent
être remis à l’utilisateur final.
Les dimensions applicables sont métriques et indiquées en mm – les dimensions en pouces ne sont fournies qu’à titre informatif.
Prière de conserver ces instructions ; en cas de perte, il est possible d’en obtenir un nouvel exemplaire en écrivant à l’adresse:
[email protected].
Éléments Hawa.
Dangers liés aux risques et aux risques résiduels
En cas d'utilisation HAWA-Concepta 40/50 pour dissimuler des appareils électriques, observer les consignes de sécurité des
fabricants de ces appareils (accumulation de chaleur). En cas de besoin, utiliser un dispositif de coupure automatique (par exemple,
Safety Box, www.halemeier.de).
ATTENTION
Les pièces mobiles peuvent provoquer un écrasement des doigts.
– Ne pas glisser les mains dans les pièces mobiles !
Élimination
Les matériaux, les accessoires et les emballages doivent être soumis à un recyclage conforme aux impératifs écologiques.
HAWA-Concepta 40 HAWA-Concepta 50
Poids de porte maximal 40 kg Poids de porte maximal 50 kg
Largeur de porte 300 – 900 mm Largeur de porte 300 – 900 mm
Hauteur de porte 1851 – 2500 mm Hauteur de porte 2301 – 2850 mm
Épaisseur de porte 19 – 50 mm Épaisseur de porte 19 – 50 mm
Les garnitures peuvent être utilisées à gauche ou à droite.
Utiliser l’article n° 18705 de Hawa ou bien une ferrure d’alignement de porte courante du commerce.
Poids / Dimensions maximales des portes : voir tableau à la page 21.
Infléchissement maximal autorisé du côté montage de la ferrure et de la porte de ± 2 mm.
Caractérise des informations et astuces pratiques permettant une utilisation optimale des machines, des installations ou des
appareils.

6
1 Table of contents
1Table of contents 6
2Product information 7
3Abbreviations 12
4Overviews 4.1 Overview of left-hand systems 13
4.2 Overview Connector 55 (optional) 14
4.3 Overview Connector 110 with and without plinth (optional) 15

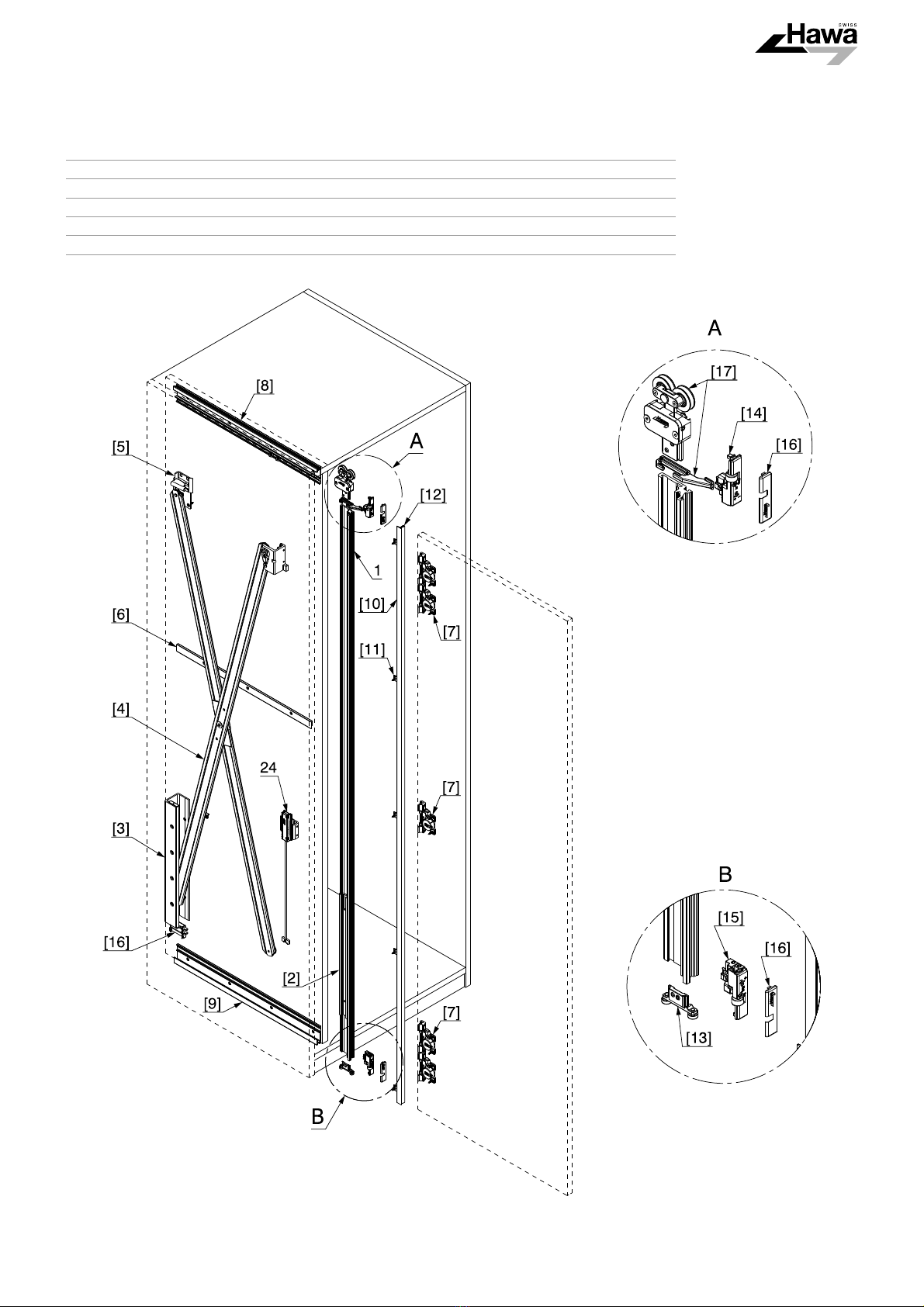

4.4 Overview of position numbers 16
5Planning 5.1 Planning inlaying door 17
5.2 Planning door striking against the top and bottom cabinet section with Connector 55 18
5.3 Planning door striking against the top and bottom cabinet section with Connector 110 19
5.4 Planning door in wall recess 20
6Calculation 6.1 Calculation door weight / height ratio 21
6.2 Calculation plan view dimensions 22
6.3 Calculation hardware depth 24
6.4 Calculation drill hole positions HAWA-Concepta 40 25
6.5 Calculation drill hole positions HAWA-Concepta 50 26
7Pre-assembly 7.1 Pre-assembly: Processing the left profile 27
7.2 Pre-assembly: Processing the right profile 28
7.3 Pre-assembly door 29
7.4 Pre-assembly cabinet body 30
7.5 Pre-assembly exterior side 32
7.6 Pre-assembly stop shock absorber 33
7.7 Pre-assembly upright 33
7.8 Pre-assembly: Aligning the cabinet 34
8Assembly 8.1 Assembly scissor and bar installation, left-hand systems 35
8.2 Assembly scissor and bar installation, right-hand systems 38
8.3 Assembly: Positioning the stop shock absorber 41
8.4 Assembly door 42
8.5 Assembly: Fine adjustment of door upright angle 19 - 30 mm 43
8.6 Assembly: Fine adjustment of door upright angle 31 - 50 mm 44
8.7 Assembly: Closing door with scissor bearing 45
8.8 Assembly: Adjusting the door height 46
8.9 Assembly: Door gap fine adjustment 47
8.10 Assembly: Front depth fine adjustment 48
8.11 Assembly: Keeping the door open 49
Contents Page

HAWA-Concepta 40/50
7
2 Product information
Intended use
Pivot/slide-in hardware for laterally retractable wooden doors for cabinets or wall recesses.
Intended place of use
This furniture hardware is designed for protected interior rooms.
Technical data
LGA certificates are available for downloading at www.hawa.ch.
Article number
Articles are identified by a 5-digit number.
General notes
The document «Safety Instructions (22991)» is an integral component of these installation instructions.
A function check must be performed when installation is completed.
Hand over the instructions and the document on «Safety notes» (22991) to the user after completion of the function check.
Metric dimensions in mm apply - dimensions stated in inches are for information only.
Please retain these instructions; replacements are available from [email protected].
Hawa components.
Risk and residual risk hazard
If using HAWA-Concepta 40/50 to conceal electrical appliances, ensure compliance with the safety notes provided by the appliance
manufacturer (heat accumulation). If necessary, use an automatic shutoff device (e.g. Safety Box, www.halemeier.de).
CAUTION
Moving parts can crush fingers.
– Do not touch moving parts!
Disposal
Materials, accessories and packaging should be recycled in an environmentally friendly manner.
HAWA-Concepta 40 HAWA-Concepta 50
Maximum door weight 40 kg (88 lbs.) Maximum door weight 50 kg (110 lbs)
Door width 300 – 900 mm (11 "– 2’11 ") Door width 300 – 900 mm (11 "– 2’11 ")
Door height 1851 – 2500 mm (6’0 "–8’2 ") Door height 2301 – 2850 mm (7’6 "–9’4 )
Door thickness 19 – 50 mm ("–1 ") Door thickness 19 – 50 mm ("–1 ")
The same set can be used for left and right hand side applications.
Use Hawa article number 18705 or commercially available door alignment hardware.
For maximum door sizes / weight ratios, see table on page 21.
Maximum permissible deflection of the hardware assembly face and door ± 2 mm (").
Indicates practical information and tips that enable the optimum use of machines, equipment or devices
13
16
-----
7
16
-----
13
16
-----
7
16
-----
27
32
-----
7
16
-----
19
32
-----
7
32
-----
3
4
--
31
32
-----
3
4
--
31
32
-----
3
32
-----

8
1 Indice
1Indice 8
2Informazioni sul prodotto 9
3Abbreviazioni 12
4Panoramiche 4.1 Panoramica per montaggio guarnitura sinistra 13
4.2 Panoramica Connector 55 (opzionale) 14
4.3 Panoramica Connector 110 con e senza zoccolo (opzionale) 15
4.4 Panoramica per numeri posizione 16
5Progetto 5.1 Progetto anta rientrati 17
5.2 Progetto anta appoggiata su fondo e cielo con Connector 55 18
5.3 Progetto anta appoggiata su fondo e cielo con Connector 110 19
5.4 Progetto porta nella nicchia muro 20
6Calcolo 6.1 Calcolo peso rapportato alla grandezza porta 21
6.2 Calcolo quote pianta 22
6.3 Calcolo profondità ferramenta 24
6.4 Calcolo posizione fori HAWA-Concepta 40 25
6.5 Calcolo posizione fori HAWA-Concepta 50 26
7Premontaggio 7.1 Premontaggio: Esecuzione profili a sinistra 27
7.2 Premontaggio: Esecuzione profili a destra 28
7.3 Premontaggio anta 29
7.4 Premontaggio corpo mobile 30
7.5 Premontaggio fianco esterna 32
7.6 Premontaggio ammortizzazione battuta 33
7.7 Premontaggio longherone 33
7.8 Premontaggio: Allineamento armadio 34
8Montaggio 8.1 Montaggio forbice e montante guarnitura sinistro 35
8.2 Montaggio forbice et montante guarnitura destro 38
8.3 Montaggio: Posizionamento ammortizzatore battuta 41
8.4 Montaggio anta 42
8.5 Montaggio: Regolazione fine inclinazione montante anta 19 - 30 mm 43
8.6 Montaggio: Regolazione fine inclinazione montante anta 31 - 50 mm 44
8.7 Montaggio: Chiusura anta mediante supporto a forbice 45
8.8 Montaggio: Regolazione in altezza anta 46
8.9 Montaggio: Regolazione fine fuga anta 47
8.10 Montaggio: Regolazione fine profondità frontale 48
8.11 Montaggio: Mantenimento in posizione aperta 49
Indice Pagina

HAWA-Concepta 40/50
9
2 Informazioni sul prodotto
Uso conforme
Ferramenta per scomparsa a rotazione per ante in legno da incassare lateralmente in una nicchia o nel corpo del mobile.
Luogo previsto per l’utilizzo
Questa ferramenta è adatta per ambienti interni e asciutti.
Dati tecnici
I certificati LGA sono reperibili su www.hawa.ch.
Codici articolo
Gli articoli sono identificati da un numero a 5 cifre.
Indicazioni generali
Il documento «Avvertenze di sicurezza (22991)» è parte integrante delle presenti istruzioni di montaggio.
Terminato il montaggio, controllare il funzionamento.
Dopo il controllo consegnare all’utente finale le istruzioni e il documento «Avvertenze di sicurezza» (22991).
Valgono le dimensioni metriche in mm – dimensioni in pollici indicate solo a scopo informativo.
Custodire le istruzioni; per ulteriori esemplari scrivere a [email protected].
Componenti Hawa.
Pericoli e rischi rimanenti
Volendo usare HAWA-Concepta 40/50 con l’incasso di elettrodomestici, osservare le avvertenze di sicurezza dell’elettrodomestico
(accumulo di calore). Se necessario installare un interruttore automatico di sicurezza (p.es. Safety Box, www.halemeier.de).
ATTENZIONE
Pericolo di schiacciamento delle dita dovuto alle parti in movimento.
– Non toccare le parti mobili.
Smaltimento
Ai fini della tutela ambientale, i materiali, gli accessori e gli imballaggi devono essere conferiti ad un centro per la raccolta differen-
ziata dei rifiuti.
HAWA-Concepta 40 HAWA-Concepta 50
Peso massimo anta 40 kg Peso massimo anta 50 kg
Larghezza anta 300 – 900 mm Larghezza anta 300 – 900 mm
Altezza anta 1851 – 2500 mm Altezza anta 2301 – 2850 mm
Spessore anta 19 – 50 mm Spessore anta 19 – 50 mm
Corredi utilizzabili indifferentemente a sinistra e a destra.
Usare l’articolo Hawa 18705 o ferramenta di allineamento normalmente reperibile in commercio.
Per dimensioni anta max / rapporti di peso vedere tabella a pagina 21.
Inflessione massima lato montaggio ferramenta e anta ± 2 mm.
Segnala indicazioni pratiche e suggerimenti che favoriscono l’uso ottimale di macchine, sistemi o apparecchi.

10
1 Índice
1Índice 10
2Información sobre el producto 11
3Abreviaturas 12
4Vistas de conjunto 4.1 Vista de conjunto instalación a izquierda 13
4.2 Vista de conjunto Connector 55 (opcional) 14
4.3 Vista de conjunto Connector 110 con o sin zócalo (opcional) 15
4.4 Vista de conjunto números de posiciones 16
5Planificación 5.1 Planificación puerta dentro del techo y piso del cuerpo 17
5.2 Planificación puerta apoyada sobre piso y techo con Connector 55 18
5.3 Planificación puerta apoyada sobre piso y techo con Connector 110 19
5.4 Planificación puerta en hueco de la pared 20
6Cálculo 6.1 Cálculo relación peso / tamaño de la puerta 21
6.2 Cálculo de medidas planta 22
6.3 Cálculo profundidad del herraje 24
6.4 Cálculo ubicación de los taladros HAWA-Concepta 40 25
6.5 Cálculo ubicación de los taladros HAWA-Concepta 50 26
7Montaje previo 7.1 Montaje previo: Mecanizado de perfiles a izquierda 27
7.2 Montaje previo: Mecanizado de perfiles a derecha 28
7.3 Montaje previo puerta 29
7.4 Montaje previo módulo/mueble 30
7.5 Montaje previo lado exterior 32
7.6 Montaje previo amortiguador tope 33
7.7 Montaje previo larguero 33
7.8 Montaje previo: Alineación del mueble 34
8Montaje 8.1 Montaje sistema de tijera y larguero instalación a izquierda 35
8.2 Montaje sistema de tijera y larguero instalación a derecha 38
8.3 Montaje: Posicionamiento amortiguador tope 41
8.4 Montaje puerta 42
8.5 Montaje: Ajuste de precisión de la inclinación del larguero 19 - 30 mm 43
8.6 Montaje: Ajuste de precisión de la inclinación del larguero 31 - 50 mm 44
8.7 Montaje: Cierre de la puerta mediante sistema de tijera 45
8.8 Montaje: Ajuste en altura de la puerta 46
8.9 Montaje: Ajuste de precisión de la junta de la puerta 47
8.10 Montaje: Ajuste de precisión vista frente insertado 48
8.11 Montaje: Mantenar la puerta posición abierta 49
Contenido Página

HAWA-Concepta 40/50
11
2 Información sobre el producto
Uso reglamentario
Herraje para puertas de madera pivotantes insertables en el lateral del cuerpo del armario o en huecos empotrados.
Lugar de instalación reglamentario
Este herraje para mueble ha sido diseñado para ambientes interiores protegidos.
Datos técnicos
Puede descargar los certificados LGA en www.hawa.ch.
Nº de artículo
Los artículos están numerados con un código de 5 dígitos.
Instrucciones generales
El documento «Advertencias de seguridad (22991)» forma parte de este manual de instrucciones.
Una vez finalizado el montaje deberá comprobarse el funcionamiento.
Tras la comprobación del funcionamiento deberá entregarse al usuario final estas instrucciones y el documento «Advertencias de se-
guridad» (22991).
Las dimensiones están indicadas en el sistema métrico en mm – Las dimensiones facilitadas en pulgadas son simplemente a título
informativo.
Conservar bien el manual de instrucciones, reemplazo bajo [e-mail].
Componentes Hawa.
Situaciones de peligro y otros riesgos
Si utiliza HAWA-Concepta 40/50 para cubrir equipos eléctricos, deberá seguir las instrucciones de seguridad del fabricante del apa-
rato (acumulamiento térmico). En caso necesario, usar un aparato de desconexión automático (por ej. Safety Box, www.halemeier.de).
ATENCIÓN
Los componentes móviles pueden aplastarle los dedos.
– ¡No introducir la mano entre los componentes móviles!
Gestión de residuos
Reciclar adecuadamente los materiales, accesorios y embalajes utilizados.
HAWA-Concepta 40 HAWA-Concepta 50
Peso máximo de la puerta 40 kg Peso máximo de la puerta 50 kg
Ancho del panel 300 – 900 mm Ancho del panel 300 – 900 mm
Altura del panel 1851 – 2500 mm Altura del panel 2301 – 2850 mm
Espesor de la puerta 19 – 50 mm Espesor de la puerta 19 – 50 mm
Los herrajes se pueden utilizar tanto para puertas a izquierda como a derecha.
Usar el artículo Hawa nº 18705 o un herraje convencional para alinear puertas.
Tamaño máx. de la puerta / Categorías de peso,véase la tabla de la pág. 21.
Combadura máxima del tabique del montaje del herraje y la puerta de ± 2 mm.
Le facilita información práctica y consejos que le permiten optimizar el uso de máquinas, instalaciones o aparatos.

HAWA-Concepta 40/50
12
3 Abkürzungen / 3 Abréviations / 3 Abbreviations / 3 Abbreviazioni / 3 Abreviaturas
EDE Einschubtiefe/ FR Profondeur d'escamotage/ EN Slide-in depth/ IT Profondità di innesto/
ES Profundidad para insertar
EH DE Einbauhöhe/ FR Hauteur d’encastrement/ EN Installation height/ IT Altezza di montaggio/
ES Altura de montaje
MDE Distanz Türgriff/ FR Distance de la poignée de la porte/ EN Door handle spacing/
IT Distanza maniglia/ ES Distancia tirador de la puerta
NDE Konstruktionsmasse/ FR Dimensions de la structure/ EN Design dimension/
IT Quote costruttive/ ES Medidas constructivas
PDE Distanz/ FR Distance/ EN Distance/ IT Distanza/ ES Distancia
QDE Länge/ FR Longueur/ EN Length/ IT Lunghezza/ ES Longitud
SDE Türdicke/ FR Epaisseur de porte/ EN Door thickness/ IT Spessore anta/ ES Espesor de la puerta
TDE Beschlagstiefe/ FR Profondeur de ferrure/ EN Hardware depth/ IT Profondità di montaggio/
ES Profundidad del herraje
TA DE Topfachsabstand/ FR Ecartement d’axe de la charnière invisible/ EN Axis-centre distance of
concealed hinge/ IT Interasse tazza/ ES Distancia eje bisagra
TB DE Türbreite/ FR Largeur de porte/ EN Door width/ IT Larghezza anta/ ES Ancho del panel
TH DE Türhöhe/ FR Hauteur de porte/ EN Door height/ IT Altezza anta/ ES Altura del panel
ZDE Luftzwischenraum/ FR Jeu dans l'espacement/ EN Air gap/ IT Fuga/ ES Espacio libre
DE Draufsicht/ FR Vue de dessus/ EN Top view/ IT Pianta/ ES Vista en planta
DE Seitenansicht/ FR Vue de côté/ EN Side view/ IT Fianco/ ES Vista lateral
DE Vorderansicht/ FR Vue de face/ EN Front view/ IT Prospetto/ ES Vista frontal
DE Detail/ FR Détails/ EN Details/ IT Dettagli/ ES Detalles
DE Innensechskantschraube mit Werkzeuggrösse/ FR Vis à six pans creux avec taille d’outil/
EN Hex bolt with tool size/ IT Vite a cava esagonale con grandezza utensile/ ES Tornillo Allen con
medida del tornillo a utilizar
DE Kreuzschlitzschraube Pozidriv mit Werkzeuggrösse/ FR Vis cruciforme Pozidriv avec taille d’outil/
EN Pozidriv screw with tool size/ IT Vite con intaglio a croce Pozidriv con grandezza utensile/
ES Tornillo con cabeza de estrella con medida del tornillo a utilizar

HAWA-Concepta 40/50
13
4Übersichten/ 4 Aperçus généraux / 4 Overviews / 4 Panoramiche / 4 Vistas de conjunto
4.1
DE Übersicht Anlage links
FR Aperçu général de l'installation à gauche
EN Overview of left-hand systems
IT Panoramica per montaggio guarnitura sinistra
ES Vista de conjunto instalación a izquierda

HAWA-Concepta 40/50
14
4.2
DE Übersicht Connector 55 (optional)
FR Aperçu général Connector 55 (en option)
EN Overview Connector 55 (optional)
IT Panoramica Connector 55 (opzionale)
ES Vista de conjunto Connector 55 (opcional)
DE Verbindungsprofil Connector zu HAWA-Concepta 40/50, siehe Montageanleitung 23227.
FR Profil de raccordement Connector pour HAWA-Concepta 40/50, voir instructions de montage 23227.
EN Connecting profile Connector to HAWA-Concepta 40/50, see installation instructions 23227.
IT Profilo di collegamento Connector per HAWA-Concepta 40/50, vedere istruzioni di montagggio 23227.
ES Perfil de unión Connector para HAWA-Concepta 40/50, ver instrucciones de montaje 23227.

HAWA-Concepta 40/50
15
4.3
DE Übersicht Connector 110 mit und ohne Sockel (optional)
FR Aperçu général Connector 110 avec et sans socle (en option)
EN Overview Connector 110 with and without plinth (optional)
IT Panoramica Connector 110 con e senza zoccolo (opzionale)
ES Vista de conjunto Connector 110 con o sin zócalo (opcional)
DE Verbindungsprofil Connector zu HAWA-Concepta 40/50, siehe Montageanleitung 23227.
FR Profil de raccordement Connector pour HAWA-Concepta 40/50, voir instructions de montage 23227.
EN Connecting profile Connector to HAWA-Concepta 40/50, see installation instructions 23227.
IT Profilo di collegamento Connector per HAWA-Concepta 40/50, vedere istruzioni di montagggio 23227.
ES Perfil de unión Connector para HAWA-Concepta 40/50, ver instrucciones de montaje 23227.
1* DE Sockelblende demontabel / FR Cache de socle démontable/ EN Removable plinth cover/ IT Fascia zoccolo smontabile /
ES Cubierta desmontable para zócalo

HAWA-Concepta 40/50
16
4.4
DE Übersicht Positionsnummern
FR Aperçu général des numéros de position
EN Overview of position numbers
IT Panoramica per numeri posizione
ES Vista de conjunto números de posiciones
[1] 22056
22057
[2] 22317 [3] 21850
[4] 22594 [5] 22282 [6] 22861
[7] 22306 [8] 24528 [9] 24535
[10] 21970
21971
[11] 22289 [12] 22596
22597
[13] 22267 [14] 24624 [15] 24625
[16] 24739 [17] 24955 [18] 24854
[19] 22451 [20] 21961 [21] 23221
23222
[22] 23223
23224
[23] 23225 [24] 24660
[25] 13164 [26] [27]
[28] [29] [30]

HAWA-Concepta 40/50
17
5 Planung / 5 Planification / 5 Planning / 5 Progetto / 5 Planificación
5.1
DE Planung Türe einliegend
FR Planification porte intégrée au corps
EN Planning inlaying door
IT Progetto anta rientrati
ES Planificación puerta dentro del techo y piso del cuerpo
1* DE Seite demontabel / FR Côte démontable / EN Removable side / IT Lato smontabile / ES Lateral desmontable

HAWA-Concepta 40/50
18
5.2
DE Planung Türe auf Boden und Oberboden aufschlagend mit Connector 55
FR Planification porte allant du sol au plafond avec Connector 55
EN Planning door striking against the top and bottom cabinet section with Connector 55
IT Progetto anta appoggiata su fondo e cielo con Connector 55
ES Planificación puerta apoyada sobre piso y techo con Connector 55

HAWA-Concepta 40/50
19
5.3
DE Planung Türe auf Boden und Oberboden aufschlagend mit Connector 110
FR Planification porte allant du sol au plafond avec Connector 110
EN Planning door striking against the top and bottom cabinet section with Connector 110
IT Progetto anta appoggiata su fondo e cielo con Connector 110
ES Planificación puerta apoyada sobre piso y techo con Connector 110
DE Maximale Türdicke 28 mm / FR Epaisseur de porte maximale 28 mm / EN Maximum door thickness 28 mm ( ")
IT Spessero massimo della porta 28mm / ES Espesor máximo del panel 28mm
1
8
--

HAWA-Concepta 40/50
20
5.4
DE Planung Türe in Mauernische
FR Planification porte installée dans une niche de mur
EN Planning door in wall recess
IT Progetto porta nella nicchia muro
ES Planificación puerta en hueco de la pared
1* DE Seite demontabel / FR Côte démontable / EN Removable side / IT Lato smontabile / ES Lateral desmontable
