hawa Frontslide 60/A-Telescopic 3 Technical manual

HAWA-Frontslide 60/A-Telescopic 3
HAWA-Frontslide 100/A-Telescopic 3
Planungs- und Montageanleitung
Beschlag zum gleichzeitigen Schieben von 3 Holz-, Metall- oder
Leichtmetall-Schiebeläden bis 60 kg und 100 kg
Planification et instructions de montage
Ferrure pour le coulissement simultané de 3 volets coulissants en bois, en
métal ou en métal léger, pesant respectivement jusqu’à 60 kg et 100 kg
Planning and installation instructions
Hardware for simultaneously sliding 3 sliding shutters made of wood, metal or
aluminium weighing up to 60 kg (132 lbs.) and 100 kg (220 lbs.)
Progetto e istruzioni di montaggio
Ferramenta per scorrimento contemporaneo di 3 scuri scorrevoli in legno,
metallo o alluminio fino a 60 kg e 100 kg ognuno
Planificación y instrucciones de montaje
Herraje para el deslizamiento simultáneo de 3 postigos deslizantes de madera,
metal y metal ligero de hasta 60 kg y 100 kg
Patente
Brevets
Patents
Brevetti
Patentes
24989 -
24989.book Seite 1 Donnerstag, 4. August 2016 3:14 15

2
1 Inhaltsverzeichnis
1Inhaltsverzeichnis 2
2Produktinformation 3
3Abkürzungen, Symbole 12

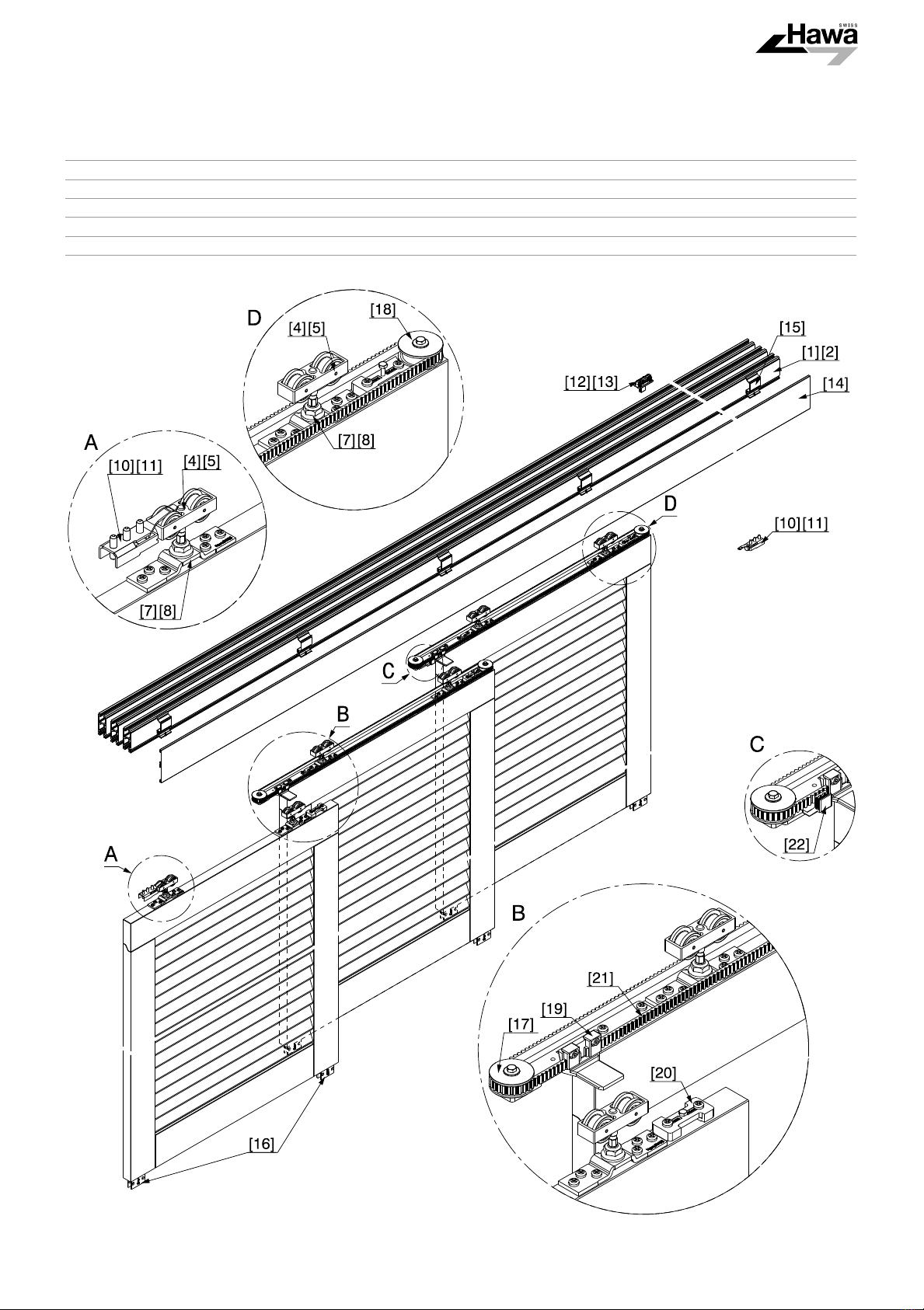

4Übersichten 4.1 Übersicht: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3 13
4.2 Übersicht: Positionsnummern 14
5Planung 5.1 Planung: HAWA-Frontslide 60/A-Telescopic 3 15
5.2 Planung: HAWA-Frontslide 100/A-Telescopic 3 16
5.3 Planung: Führungssituationen 17
6Berechnung 6.1 Berechnung: Schiebeladenbreite, Laufschiene und Führungsschiene 18
6.2 Berechnung: Aufhängepunkte 19

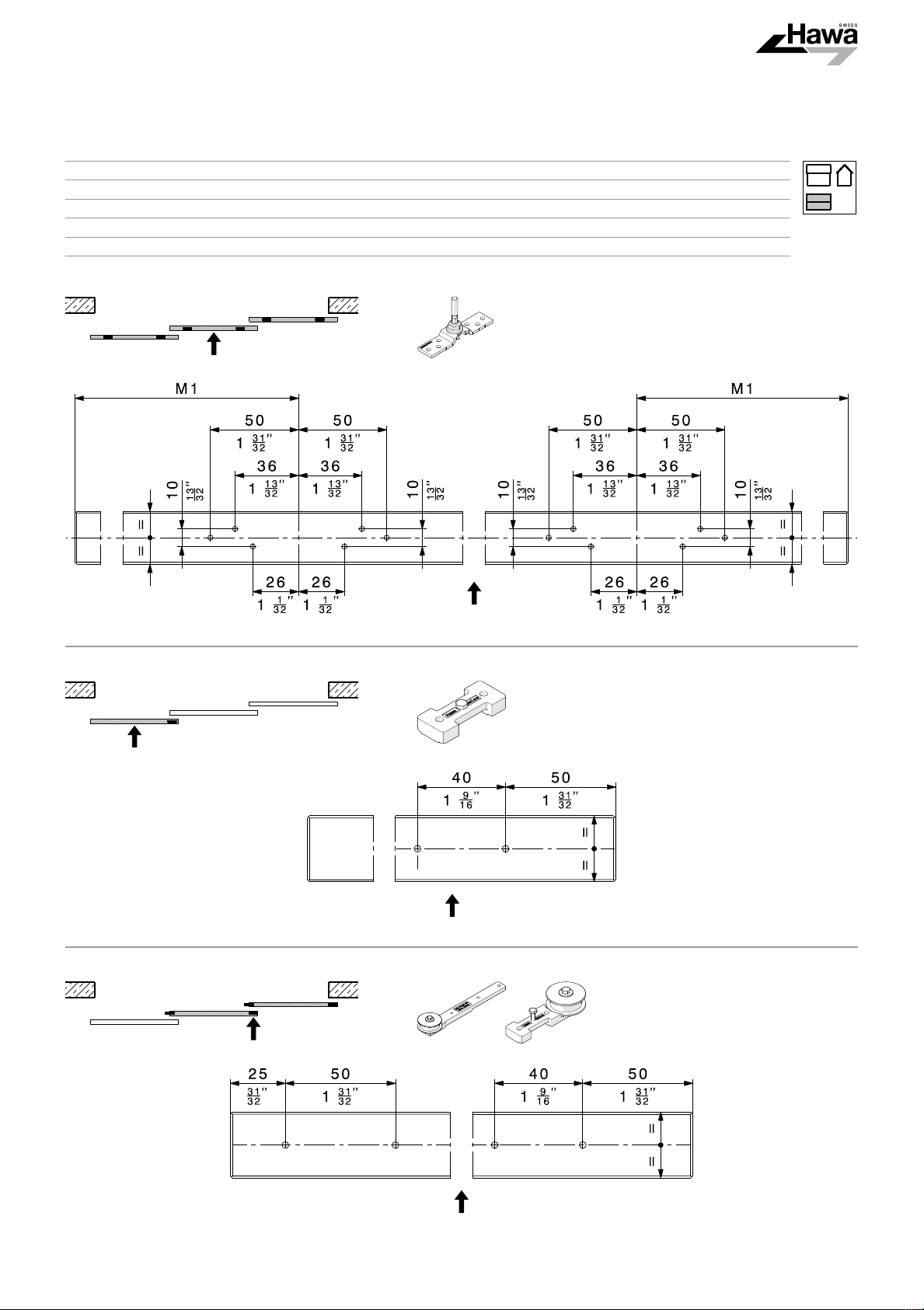

6.3 Berechnung: Bohrungen Schiebeladen 20
6.4 Berechnung: Bohrungen untere Schiebeladenführung 21
7Vormontage 7.1 Vormontage: Schiebeläden 22
8Montage 8.1 Montage: Laufschiene 25
8.2 Montage: Schiebeläden 26
8.3 Montage: Schienenpuffer 30
8.4 Montage: Klemmstück für Zahnriemen 32
8.5 Montage: Mitnehmer, schmal 33
8.6 Montage: Verblendung 34
9Optionales 9.1 Optionales: Schliess- und Arretiermöglichkeiten HAWA-Frontslide 60/A-Telescopic 3 35
9.2 Optionales: Montage mit bauseitiger Hammerkopfschraube Typ 28/15 36
9.3 Optionales: Verbindungsstifte 37
Inhalt Seite
24989.book Seite 2 Donnerstag, 4. August 2016 3:14 15

3
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
2 Produktinformation
Bestimmungsgemässe Verwendung
Der HAWA-Frontslide 60/A-Telescopic 3 und HAWA-Frontslide 100/A-Telescopic 3 dient ausschliesslich als
Sicht- und Sonnenschutz.
Bestimmungsgemässer Verwendungsort
Aussenbereich mit ländlichem Binnenlandklima, ohne speziell hohe Belastung durch Umweltverschmutzung und min. 20 km vom
Meer entfernt.
Technische Daten
Zertifikate sind unter www.hawa.ch abrufbar.
Artikelnummer
Artikel werden mit einer 5-stelligen Nummer bezeichnet.
Allgemeine Hinweise
Die Montage wird am Beispiel des HAWA-Frontslide 60/A-Telescopic 3 gezeigt. Abweichende Arbeitsschritte für
HAWA-Frontslide 100/A-Telescopic 3 sind entsprechend gekennzeichnet.
Das Dokument «Sicherheitshinweise» (22991) ist integraler Bestandteil dieser Planungs- und Montageanleitung.
Führen Sie nach Abschluss der Montage eine Funktionskontrolle durch.
Nach der Funktionskontrolle ist dem Endnutzer die Anleitung, sowie das Dokument «Sicherheitshinweise» (22991) zu übergeben.
Es gelten metrische Abmessungen – Zollangaben sind nur zur Information.
Anleitungen aufbewahren, Ersatz unter www.hawa.ch.
Risiko- und Restrisiko
Vom Beschlag geht kein Risiko- oder Restrisiko aus.
Entsorgung
Die Werkstoffe, Zubehör und Verpackung sollen einer umweltgerechten Wiederverwertung zugeführt werden.
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
Max. Gewicht pro Schiebeladen 60 kg Max. Gewicht pro Schiebeladen 100 kg
Min. Schiebeladenbreite 550 mm Min. Schiebeladenbreite 600 mm
Max. Schiebeladenbreite 1200 mm Max. Schiebeladenbreite 1200 mm
Max. Schiebeladenhöhe 3200 mm Max. Schiebeladenhöhe 3200 mm
Schiebeladendicke 28–40 mm Schiebeladendicke 28–40 mm
24989.book Seite 3 Donnerstag, 4. August 2016 3:14 15

4
1Sommaire
1Sommaire 4
2Informations sur les produits 5
3Abréviations, symboles 12
4Aperçus généraux 4.1 Aperçu général: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3 13
4.2 Aperçu général: numéros de position 14
5Planification 5.1 Planification: HAWA-Frontslide 60/A-Telescopic 3 15
5.2 Planification: HAWA-Frontslide 100/A-Telescopic 3 16
5.3 Planification: situations de guidage 17
6Calcul 6.1 Calcul: largeur du volet coulissant, rail de roulement et rail de guidage 18
6.2 Calcul: points de suspension 19
6.3 Calcul: perçages du volet coulissant 20
6.4 Calcul: perçages du guide inférieur du volet coulissant 21
7Prémontage 7.1 Prémontage: volets coulissants 22
8Montage 8.1 Montage: rail de roulement 25
8.2 Montage: volets coulissants 26
8.3 Montage: butée de rail 30
8.4 Montage: Pièce de serrage pour courroie dentée 32
8.5 Montage: Entraîneur, fin 33
8.6 Montage: cache 34
9En option 9.1 En option: possibilités de fermeture et de blocage HAWA-Frontslide 60/A-Telescopic 3 35
9.2 En option: montage avec vis à tête rectangulaire avec angles abattus de type 28/15 du client 36
9.3 En option: goujons de raccordement 37
Contenu Page
24989.book Seite 4 Donnerstag, 4. August 2016 3:14 15

5
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
2 Informations sur les produits
Utilisation conforme aux dispositions
Les systèmes HAWA-Frontslide 60/A-Telescopic 3 et HAWA-Frontslide 100/A-Telescopic 3 servent exclusivement de protection
contre la vue et le soleil.
Lieu d’utilisation conforme aux dispositions
Espaces extérieurs exposés à un climat continental de région non côtière, non soumis à des sollicitations particulièrement fortes en
matière de pollution environnementale et situés à une distance d’au moins 20 km de la mer.
Données techniques
Certificats consultables sur le site Internet www.hawa.ch.
Numéros d’articles
Les articles sont désignés par un numéro à 5 chiffres.
Indications d’ordre général
Le montage est décrit à partir de l’exemple du système HAWA-Frontslide 60/A-Telescopic 3. Les étapes de travail spécifiques au sy-
stème HAWA-Frontslide 100/A-Telescopic 3 sont repérées en conséquence. Le document « Consignes de sécurité » (22991) fait
partie intégrante de ces instructions de planification et de montage. Une fois le montage effectué, procéder à un contrôle de fonction-
nement. Après ce contrôle de fonctionnement, les instructions de planification et de montage, ainsi que le document « Consignes de
sécurité » (22991) doivent être remis à l’utilisateur final.
Les dimensions applicables sont métriques – les dimensions en pouces ne sont fournies qu’à titre informatif.
Conserver ces instructions ; en cas de perte, il est possible d’en obtenir un nouvel exemplaire sur le site Internet www.hawa.ch.
Risques et risques résiduels
Cette ferrure n’occasionne aucun risque, ni aucun risque résiduel.
Elimination
Les matériaux, les accessoires et les emballages doivent être soumis à un recyclage conforme aux impératifs écologiques.
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
Poids max. par volet coulissant 60 kg Poids max. par volet coulissant 100 kg
Largeur min. de volet coulissant 550 mm Largeur min. de volet coulissant 600 mm
Largeur max. de volet coulissant 1200 mm Largeur max. de volet coulissant 1200 mm
Hauteur max. de volet coulissant 3200 mm Hauteur max. de volet coulissant 3200 mm
Epaisseur de volet coulissant 28–40 mm Epaisseur de volet coulissant 28–40 mm
24989.book Seite 5 Donnerstag, 4. August 2016 3:14 15

6
1 Table of contents
1Table of contents 6
2Product information 7
3Abbreviations, symbols 12
4Overviews 4.1 Overview: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3 13
4.2 Overview: position numbers 14
5Planning 5.1 Planning: HAWA-Frontslide 60/A-Telescopic 3 15
5.2 Planning: HAWA-Frontslide 100/A-Telescopic 3 16
5.3 Planning: Guide situations 17
6Calculation 6.1 Calculation: Sliding shutter width, top track and bottom guide channel 18
6.2 Calculation: Suspension points 19
6.3 Calculation: Drill holes, sliding shutter 20
6.4 Calculation: Drill holes, bottom sliding shutter guide 21
7Pre-assembly 7.1 Pre-assembly: Sliding shutters 22
8Assembly 8.1 Assembly: Top track 25
8.2 Assembly: Sliding shutters 26
8.3 Assembly: track stop 30
8.4 Assembly: Clamping piece for toothed belt 32
8.5 Assembly: Driver, narrow 33
8.6 Assembly: Cover 34
9Optional 9.1 Optional:Locking and securing options HAWA-Frontslide 60/A-Telescopic 3 35
9.2 Optional: Assembly using hammer head bolts type 28/15 provided by the customer 36
9.3 Optional: Connecting pins 37
Contents Page
24989.book Seite 6 Donnerstag, 4. August 2016 3:14 15

7
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
2 Product information
Intended use
The HAWA-Frontslide 60/A-Telescopic 3 and HAWA-Frontslide 100/A-Telescopic 3 serves exclusively as a privacy screen and sun
protection.
Intended place of use
Aussenbereich mit ländlichem Binnenlandklima, ohne speziell hohe Belastung durch Umweltverschmutzung und min. 20 km (12.4 mi)
vom Meer entfernt.
Technical data
Certificates are available for downloading at www.hawa.ch
Article number
Articles are identified by a 5-digit number.
General notes
Installation is illustrated using a HAWA-Frontslide 60/A-Telescopic 3 as an example. Deviating work steps for
HAWA-Frontslide 100/A-Telescopic 3 are indicated accordingly. The document "Safety Notes" (22991) is an integral component of
these planning and installation instructions. Carry out a function check when installation is complete. Hand over the instructions and
the "Safety Notes" document (22991) to the end user after the function check.
Metric measurements apply – those in inches are for information only.
Retain the instructions. Replacements available from www.hawa.ch.
Risk and residual risko
The hardware does not pose a risk or residual risk.
Disposal
Materials, accessories and packaging should be recycled in an environmentally friendly manner.
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
Max. weight per sliding shutter 60 kg (132 lbs.) Max. weight per sliding shutter 100 kg (308 lbs.)
Min. sliding shutter width 550 mm (1'9 ") Min. sliding shutter width 600 mm (1'11 ")
Max. sliding shutter width 1200 mm (3'11 ") Max. sliding shutter width 1200 mm (3'11 ")
Max. sliding shutter height 3200 mm (10'6") Max. sliding shutter height 3200 mm (10'6")
Sliding shutter thickness 28–40 mm (1 "-1 ") Sliding shutter thickness 28–40 mm (1 "- 1 ")
21
32
-----
5
8
--
1
4
--
1
4
--
1
8
--
19
32
-----
1
8
--
19
32
-----
24989.book Seite 7 Donnerstag, 4. August 2016 3:14 15

8
1 Indice
1Indice 8
2Informazioni sul prodotto 9
3Abbreviazioni, simboli 12
4Panoramiche 4.1 Panoramica: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3 13
4.2 Panoramica: numeri posizione 14
5Progetto 5.1 Progetto: HAWA-Frontslide 60/A-Telescopic 3 15
5.2 Progetto: HAWA-Frontslide 100/A-Telescopic 3 16
5.3 Progetto: situazioni di guida 17
6Calcoli 6.1 Calcolo: larghezza scuro scorrevole, binario e guida 18
6.2 Calcolo: punti di sospensione 19
6.3 Calcolo: fori scuro scorrevole 20
6.4 Calcolo: fori guida inferiore scuro scorrevole 21
7Premontaggio 7.1 Premontaggio: scuri scorrevoli 22
8Montaggio 8.1 Montaggio: binario 25
8.2 Montaggio: scuri scorrevoli 26
8.3 Montaggio: paracolpi per binario 30
8.4 Montaggio: Pezzo di serraggio per cinghia dentate 32
8.5 Montaggio: Trascinatore, stretto 33
8.6 Montaggio: rivestimento 34
9Opzioni 9.1 Opzioni: Possibilità di chiusura e arresto HAWA-Frontslide 60/A-Telescopic 3 35
9.2 Opzioni: montaggio mediante vite con testa a martello tipo 28/15 da parte del committente 36
9.3 Opzioni: spine di collegamento 37
Indice Pagina
24989.book Seite 8 Donnerstag, 4. August 2016 3:14 15

9
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
2 Informazioni sul prodotto
Uso conforme
HAWA-Frontslide 60/A-Telescopic 3 e HAWA-Frontslide 100/A-Telescopic 3 servono esclusivamente come riparo dal sole e da
sguardi indiscreti.
Luogo previsto per l’utilizzo
Ambienti esterni caratterizzati da clima continentale e scarso inquinamento ambientale ad almeno 20 km dal mare.
Dati tecnici
I certificati sono reperibili su www.hawa.ch.
Codice articoli
Gli articoli sono identificati da un numero a 5 cifre.
Indicazioni generali
Il montaggio esemplificativo si basa su HAWA-Frontslide 60/A-Telescopic 3. I passi divergenti per
HAWA-Frontslide 100/A-Telescopic 3 sono segnalati.
Il documento «Avvertenze di sicurezza (22991)» è parte integrante delle presenti Istruzioni di progetto e montaggio. Terminato il mon-
taggio, controllare il funzionamento. Dopo il controllo del funzionamento occorre consegnare all’utente finale le istruzioni e il docu-
mento «Avvertenze di sicurezza (22991).
Valgono le dimensioni metriche – dimensioni in pollici indicate solo a scopo informativo.
Custodire le istruzioni; per ulteriori esemplari scrivere a www.hawa.ch.
Pericoli e rischi rimanenti
Questa ferramenta non causa pericoli né rischi rimanenti.
Smaltimento
Ai fini della tutela ambientale, i materiali, gli accessori e gli imballaggi devono essere conferiti ad un centro per la raccolta differen-
ziata dei rifiuti.
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
Peso max. per scuro 60 kg Peso max. per scuro 100 kg
Largh. scuro scorr. min. 550 mm Largh. scuro scorr. min. 600 mm
Largh. scuro scorr. max. 1200 mm Largh. scuro scorr. max. 1200 mm
Altezza scuro scorr. max. 3200 mm Altezza scuro scorr. max. 3200 mm
Spessore scuro scorrevole 28–40 mm Spessore scuro scorrevole 28–40 mm
24989.book Seite 9 Donnerstag, 4. August 2016 3:14 15

10
1 Índice
1Índice 10
2Información sobre el producto 11
3Abreviaturas, simbolos 12
4Vistas de conjunto 4.1 Vista general: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3 13
4.2 Vista general: Números de posición 14
5Planificación 5.1 Planificación: HAWA-Frontslide 60/A-Telescopic 3 15
5.2 Planificación: HAWA-Frontslide 100/A-Telescopic 3 16
5.3 Planificación: Tipos de montaje de la guía 17
6Cálculo 6.1 Cálculo: Ancho del postigo deslizante, riel de rodadura y riel de guía 18
6.2 Cálculo: Puntos de suspensión 19
6.3 Cálculo: Orificios postigo deslizante 20
6.4 Cálculo: Orificios guía inferior postigo deslizante 21
7Montaje previo 7.1 Montaje previo: Postigos deslizantes 22
8Montaje 8.1 Montaje: Riel de rodadura 25
8.2 Montaje: Postigos deslizantes 26
8.3 Montaje: tope de riel 30
8.4 Montaje: Pieza de sujeción para la correa dentada 32
8.5 Montaje: Arrastrador, estrecho 33
8.6 Montaje: Cobertura 34
9Opcional 9.1 Opcional: Opciones de cierre y detención HAWA-Frontslide 60/A-Telescopic 3 35
9.2 Opcional: Montaje con tornillo con cabeza de martillo en obra 28/15 suministrado por el cliente
36
9.3 Opcional: Pasadores de unión 37
Contenido Página
24989.book Seite 10 Donnerstag, 4. August 2016 3:14 15

11
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
2 Información sobre el producto
Uso reglamentario
HAWA-Frontslide 60/A-Telescopic 3 y HAWA-Frontslide 100/A-Telescopic 3 sirve únicamente como protección visual y solar.
Lugar de instalación reglamentario
Espacio exterior con clima de zona interior, sin alta contaminación ambiental y, como mínimo, a 20 km del mar.
Datos técnicos
Certificados disponibles en www.hawa.ch.
Nº de artículo
Los artículos están numerados con un código de 5 dígitos.
Instrucciones generales
Para este ejemplo se ha utilizado el montaje de HAWA-Frontslide 60/A-Telescopic 3. Los pasos diferentes para
HAWA-Frontslide 100/A-Telescopic 3 están indicados. El documento «Advertencias de seguridad» (22991) forma parte de este ma-
nual de instrucciones. Una vez finalizado el montaje, deberá comprobarse el funcionamiento. Tras la comprobación del funcionami-
ento, deberán entregarse al usuario final las instrucciones y el documento "Advertencias de seguridad" (22991).
Las dimensiones están indicadas en el sistema métrico en mm. Las dimensiones facilitadas en pulgadas son simplemente a título
informativo.
Conserve bien el manual de instrucciones. Si lo perdiera, encontrará una copia en www.hawa.ch.
Riesgos y peligros
El herraje no genera ninguna situación de peligro ni de otro riesgo.
Eliminación de residuos
Reciclar adecuadamente los materiales, accesorios y embalajes utilizados.
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
Peso máximo por postigo deslizante 60 kg Peso máximo por postigo deslizante 100 kg
Ancho mínimo del postigo deslizante 550 mm Ancho mínimo del postigo deslizante 600 mm
Ancho máximo del postigo deslizante 1200 mm Ancho máximo del postigo deslizante 1200 mm
Altura máxima del postigo deslizante 3200 mm Altura máxima del postigo deslizante 3200 mm
Espesor del postigo deslizante 28–40 mm Espesor del postigo deslizante 28–40 mm
24989.book Seite 11 Donnerstag, 4. August 2016 3:14 15

12
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
3 Abkürzungen, Symbole / 3 Abréviations, symboles / 3 Abbreviations, symbols /
3 Abbreviazioni, simboli / 3 Abreviaturas, simbolos
AB DE Anlagebreite / FR Largeur d’installation / EN Installation width / IT Larghezza sistema /
ES Ancho de la instalación
FS DE Führungsschiene / FR Rail de guidage / EN Bottom guide channel / IT Guida /
ES Riel guía
LMB DE Lichtmassbreite / FR Largeur intérieure / EN Inside width / IT Larghezza quota luce /
ES Ancho interior
LS DE Laufschiene / FR Rail de roulement / EN Top track / IT Binario / ES Riel de rodadura
MDE Konstruktionsmasse / FR Dimensions de la structure / EN Design dimension /
IT Quote costruttive / ES Medidas de construcción
PDE Schiebeladenüberschneidung / FR Chevauchement des volets coulissants /
EN Sliding shutter overlap / IT Intersezione scuro scorrevole / ES Solapadura de postigos
deslizantes
SLB DE Schiebeladenbreite / FR Largeur de volet coulissant / EN Sliding shutter width /
IT Larghezza scuro scorrevole / ES Ancho del postigo deslizante
DE Draufsicht / FR Vue de dessus / EN Top view / IT Pianta / ES Vista en planta
DE Seitenansicht / FR Vue de côté/ EN Side view / IT Fianco / ES Vista lateral
DE Vorderansicht / FR Vue de face / EN Front view/ IT Prospetto / ES Vista frontal
DE Ansichtsseite / FR Vue en projection / EN View side / IT vista in proiezione / ES cara vista
DE Detail / FR Détail / EN Detail / IT Dettaglio / ES Detalle
DE Werkzeugnummer, Werkzeugart / FR Numéro d’outil, type d’outil /
EN Tool number, tool type / IT Numero utensile, tipo utensile / ES Número de herramienta,
tipo de herramienta
DE Farblos eloxiert / FR Anodisé couleur argent / EN Plain anodized / IT Anodizzato incolore /
ES Anodizado plata
DE Uneloxiert / FR Non anodisé / EN Non-anodized / IT Non anodizzato / ES Sin anodizar
DE Hawa Teile / FR Elements Hawa / EN Hawa components / IT Componenti Hawa /
ES Componentes Hawa
DE Praxisbezogene Informationen und Tipps / FR Informations et astuces pratiques /
EN Practical information and tips / IT Indicazioni pratiche e suggerimenti /
ES Información práctica y consejos
24989.book Seite 12 Donnerstag, 4. August 2016 3:14 15

13
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
4Übersichten/ 4 Aperçus généraux / 4 Overviews / 4 Panoramiche / 4 Vistas de conjunto
4.1
DE Übersicht: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3
FR Aperçu général: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3
EN Overview: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3
IT Panoramica: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3
ES Vista general: HAWA-Frontslide 60/A-Telescopic 3, HAWA-Frontslide 100/A-Telescopic 3
24989.book Seite 13 Donnerstag, 4. August 2016 3:14 15

14
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
4.2
DE Übersicht: Positionsnummern
FR Aperçu général: numéros de position
EN Overview: position numbers
IT Panoramica: numeri posizione
ES Vista general: Números de posición
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
[1] 24795
24796
24839
[2] 24797
24798
24840
[4] 17119 [5] 24552
[7] 24562 [8] 24564
[10] 17027 [11] 24834
[12] 24777 [13] 25059
HAWA-Frontslide 60/A-Telescopic 3
HAWA-Frontslide 100/A-Telescopic 3
[14] 24808 24810
24809 24811
24845
[15] 24767 [16] 24542
[17] 20139 [18] 20140 [19] 20141
[20] 20246 [21] 20208 [22] 20142
24989.book Seite 14 Donnerstag, 4. August 2016 3:14 15

15
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3

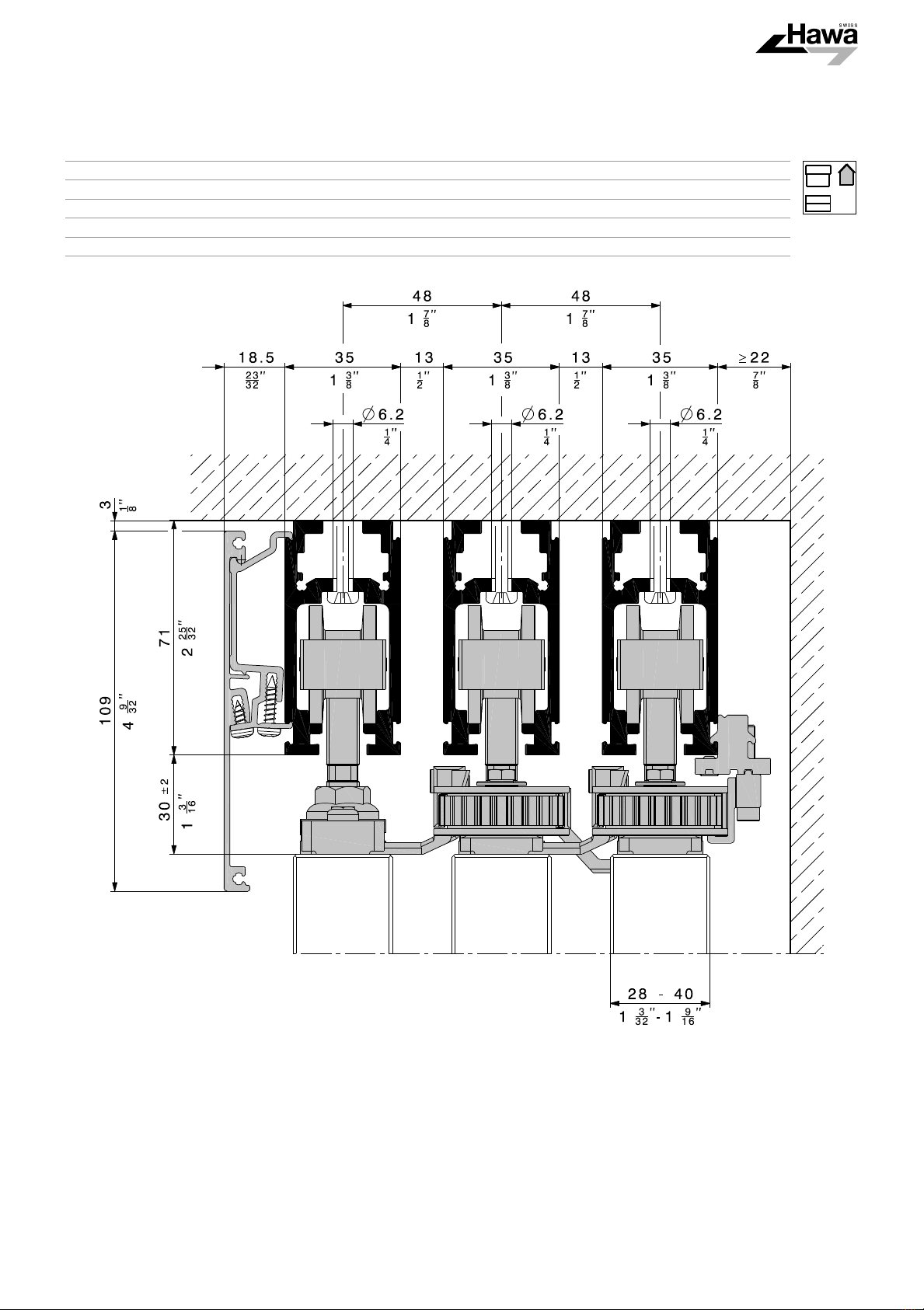

5 Planung / 5 Planification / 5 Planning / 5 Progetto / 5 Planificación
5.1
DE Planung: HAWA-Frontslide 60/A-Telescopic 3
FR Planification: HAWA-Frontslide 60/A-Telescopic 3
EN Planning: HAWA-Frontslide 60/A-Telescopic 3
IT Progetto: HAWA-Frontslide 60/A-Telescopic 3
ES Planificación: HAWA-Frontslide 60/A-Telescopic 3
24989.book Seite 15 Donnerstag, 4. August 2016 3:14 15

16
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
5.2
DE Planung: HAWA-Frontslide 100/A-Telescopic 3
FR Planification: HAWA-Frontslide 100/A-Telescopic 3
EN Planning: HAWA-Frontslide 100/A-Telescopic 3
IT Progetto: HAWA-Frontslide 100/A-Telescopic 3
ES Planificación: HAWA-Frontslide 100/A-Telescopic 3
24989.book Seite 16 Donnerstag, 4. August 2016 3:14 15

17
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3

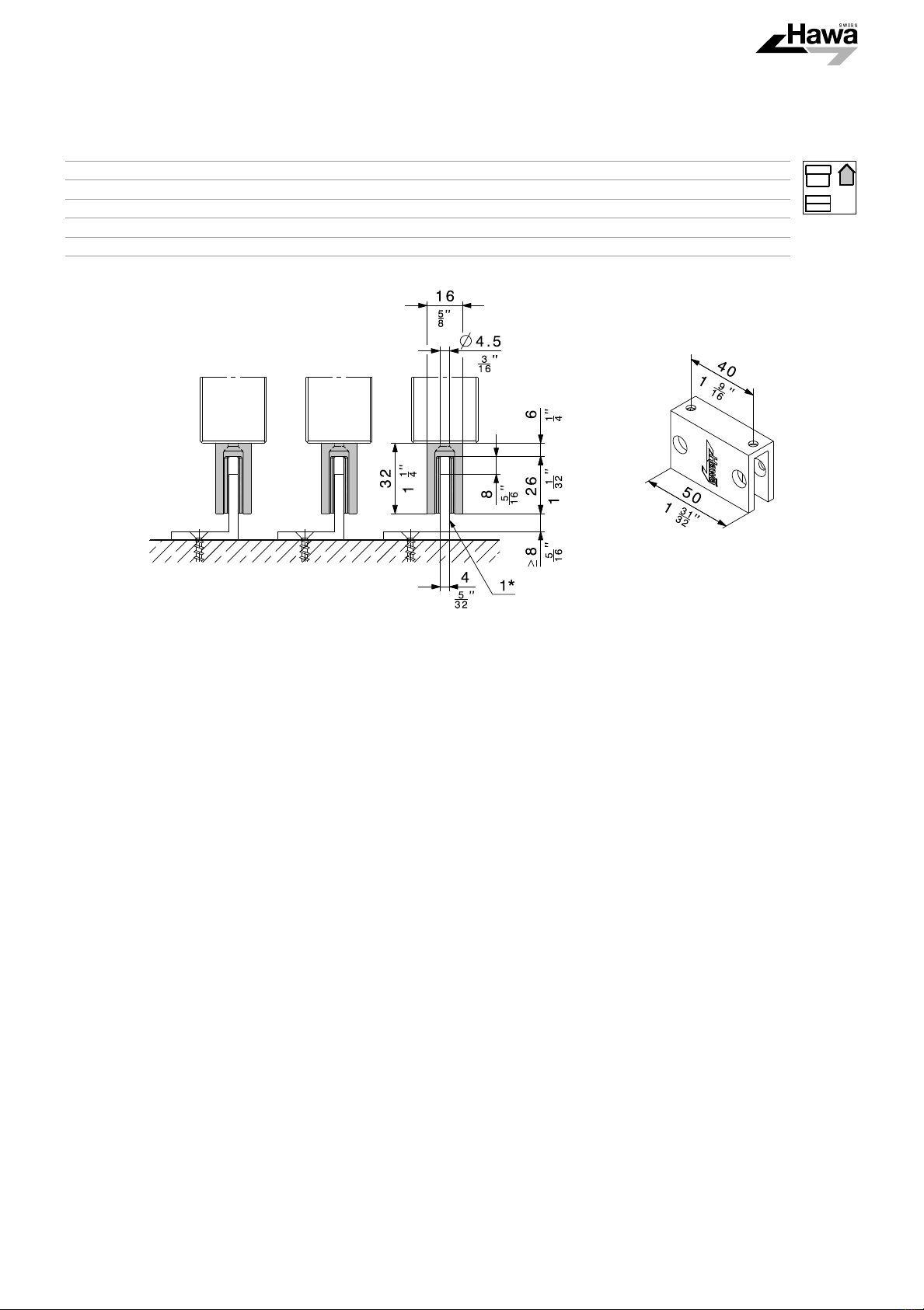

5.3
DE Planung: Führungssituationen
FR Planification: situations de guidage
EN Planning: Guide situations
IT Progetto: situazioni di guida
ES Planificación: Tipos de montaje de la guía
1* DE bauseits / FR A effectuer par le client / EN provided by the customer / IT da parte del committente / ES suministrado por el
cliente
24989.book Seite 17 Donnerstag, 4. August 2016 3:14 15

18
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
6 Berechnung / 6 Calcul / 6 Calculation / 6 Calcoli / 6 Cálculo
6.1
DE Berechnung: Schiebeladenbreite, Laufschiene und Führungsschiene
FR Calcul: largeur du volet coulissant, rail de roulement et rail de guidage
EN Calculation: Sliding shutter width, top track and bottom guide channel
IT Calcolo: larghezza scuro scorrevole, binario e guida
ES Cálculo: Ancho del postigo deslizante, riel de rodadura y riel de guía
SLB LMB P1+
3
---------------------- P2+=
P2 50
LS LMB P1 SLB++=
24989.book Seite 18 Donnerstag, 4. August 2016 3:14 15

19
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
6.2
DE Berechnung: Aufhängepunkte
FR Calcul: points de suspension
EN Calculation: Suspension points
IT Calcolo: punti di sospensione
ES Cálculo: Puntos de suspensión
System / Abstand in mm/inch
Système / Distance en mm (pouces)
System / distance in mm (inch)
Sistema / Distanza in mm (inch)
Sistema / Distancia en mm (pulgadas)
M1
HAWA-Frontslide 60/A-Telescopic 3 160
HAWA-Frontslide 100/A-Telescopic 3 160
65
16
-----

65
16
-----

24989.book Seite 19 Donnerstag, 4. August 2016 3:14 15

20
HAWA-Frontslide 60/A-Telescopic 3 HAWA-Frontslide 100/A-Telescopic 3
6.3
DE Berechnung: Bohrungen Schiebeladen
FR Calcul: perçages du volet coulissant
EN Calculation: Drill holes, sliding shutter
IT Calcolo: fori scuro scorrevole
ES Cálculo: Orificios postigo deslizante
24989.book Seite 20 Donnerstag, 4. August 2016 3:14 15
