HBM K3607 User manual

A0833-3.0 en/de
Kalibriergerät
Calibration instrument
K3607
Operating manual
Bedienungsanleitung

English Page 3 −12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Deutsch Seite 13 −22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

3
K3607
HBMA0833-3.0 en/de
Contents Page. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
Safety instructions 5. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Fields of application 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Connections 8. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Calibrating the measurement chain 9. . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Works calibration of the K3607 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 Effect of cable resistance 10. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Pin assignment 11. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 Specifications 12. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

4K3607
HBM A0833-3.0 en/de

5
K3607
A0833-3.0 en/de HBM
Safety instructions
Appropriate use
The K3607 calibration instrument is to be used exclusively for measurement
tasks and directly related control tasks. Use for any purpose other than the
above shall be deemed to be not in accordance with the regulations.
In the interests of safety, the instrument should only be operated as described
in the Operating Manual. It is also essential to comply with the legal and
safety requirements for the application concerned during use. The same
applies to the use of accessories.
General dangers of failing to follow the safety instructions
The calibration instrument is a state of the art unit and as such is fail-safe.
The device may give rise to further dangers if it is inappropriately installed and
operated by untrained personnel.
Any person instructed to carry out installation, commissioning, maintenance or
repair of the device must have read and understood the Operating Manual
and in particular the technical safety instructions.
Conditions on site
Protect the device from direct contact with water.
Maintenance and cleaning
The calibration instrument is maintenance free. Please note the following
points when cleaning the housing:
−Before cleaning, disconnect the device from the power supply.
−Clean the housing with a soft, slightly damp (not wet!) cloth. You should
never use solvent, since this could damage the labelling on the front
panel.
−When cleaning, ensure that no liquid gets into the device or connections.
Remaining dangers
The scope of supply and list of components provided with the K3607 cover
only part of the scope of measurement technique. In addition, equipment
planners, installers and operators should plan, implement and respond to the
safety engineering considerations of measurement technique in such a way
as to minimize remaining dangers. Prevailing regulations must be complied
with at all times. There must be reference to the remaining dangers connected
with measurement technique.

6K3607
HBM A0833-3.0 en/de
Any risk of remaining dangers when working with the K3607 is pointed out in
this introduction by means of the following symbols:
Symbol: WARNING
Meaning: Dangerous situation
Warns of a potentially dangerous situation in which failure to comply with
safety requirements can result in death or serious physical injury.
Symbol: CAUTION
Meaning: Potentially dangerous situation
Warns of a potentially dangerous situation in which failure to comply with
safety requirements could result in damage to property or some form of
physical injury.
Symbol: NOTE
Means that important information about the product or its handling is being
given.
Symbol:
Meaning: CE mark
The CE mark enables the manufacturer to guarantee that the product
complies with the requirements of the relevant EC directives (the Declaration
of Conformity can be found at http://www.hbm.com/HBMdoc).

7
K3607
A0833-3.0 en/de HBM
Conversions and modifications
The device must not be modified from the design or safety engineering point
of view except with our express agreement. Any modification shall exclude all
liability on our part for any resulting damage.
In particular, any repair or soldering work on motherboards is prohibited.
When exchanging complete modules, use only original parts from HBM.
Qualified personnel
This instrument is only to be installed and used by qualified personnel strictly
in accordance with the technical data and with the safety rules and regulations
which follow. It is also essential to comply with the legal and safety
requirements for the application concerned during use. The same applies to
the use of accessories.
Qualified personnel means persons entrusted with the installation, assembly,
commissioning and operation of the product who possess the appropriate
qualifications for their function.
Maintenance and repair work on an open device with the power on must only
be carried out by trained personnel who are aware of the dangers involved.

8K3607
HBM A0833-3.0 en/de
1 Fields of application
The K 3607 calibration instrument can be used to calibrate measuring
amplifiers or measurement chains without imposing a mechanical quantity on
the SG transducers belonging to the measurement chain.
For this purpose the calibration instrument is equipped with a high-precision
resistance network in star configuration, designed to simulate 350-ΩSG
full-bridge transducers.
The extremely low self-capacitance and self-inductance of the inbuilt precision
resistors place the calibration instrument in accuracy class 0.025.
When an appropriate measuring amplifier is used, the calibration instrument
can be operated in six-wire circuit for balancing the ohmic and capacitive
effects of long measurement cables.

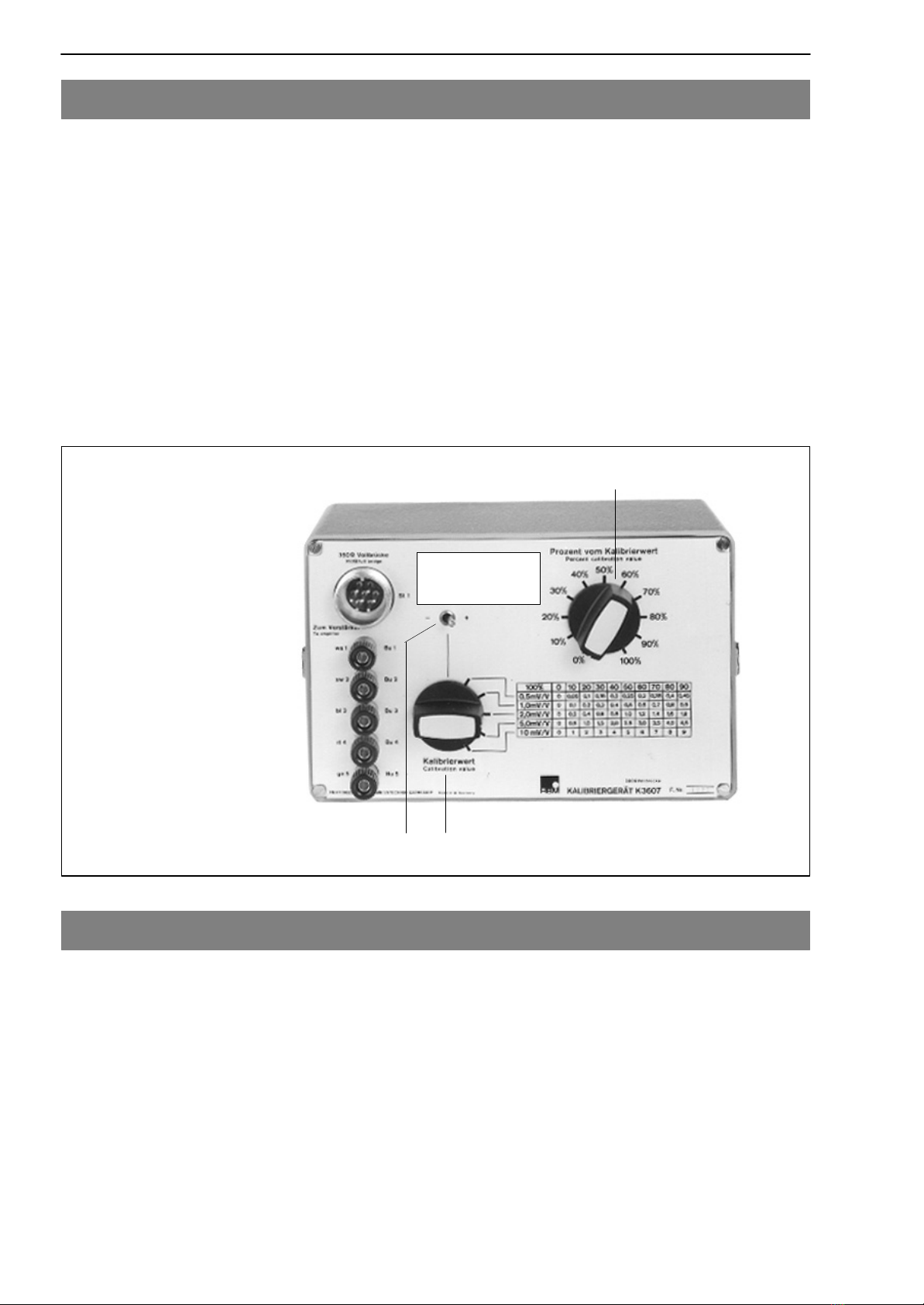

K 3607 front panel
S1
S2
S3
S1 = polarity switch
S2 = calibration step switch
S3 = calibration value switch
Calibration valid at
end of cable (Kab.
0238A−3).
2 Connections
The connector cable between the calibration instrument and the measuring
amplifier is connected either to the 7-pin Amphenol connector MS 3102
A16S-1P (St1) or to the 5-pin S3 (Bu 1 . . . Bu 5).
The contact assignment is shown in Fig. 6.1. The Amphenol connection is
provided for a six-wire circuit. If the intention is to connect a six-wire circuit to
the pin terminals, connections C and F on the measuring amplifier must both
be connected to Bu3 on the calibration instrument, and connections B and G
must both be connected to Bu2.

9
K3607
A0833-3.0 en/de HBM
3 Calibrating the measurement chain
•Connect the calibration instrument to the measurement chain you wish to
calibrate in place of the 350-ΩSG transducer. If there is an extension cable
on the measuring amplifier, leave it in place in order to capture the ohmic
and capacitive cable effects.
•Use S1 to preselect the desired polarity of the measurement signal.
•Set S2 (calibration step switch) to zero.
•If necessary switch the measuring amplifier to full bridge (K 3607 operates
as a full bridge).
•Balance the measuring amplifier and subsequent instruments to zero in
accordance with their operating manuals and if necessary carry out
capacitance adjustment.
•Use the calibration value switch S3 and the calibration step switch S2 to
set the desired calibration signal:
Calibration value in
mV/V
Calibration step*) in %
0 10 20 30 40 50 60 70 80 90 100
0.5 0 0.05 0.1 0.15 0.2 0.25 0.3 0.35 0.4 0.45 0.5
1.0 0 0.1 0.2 0.3 0.4 0.5 0.6 0.7 0.8 0.9 1.0
2.0 0 0.2 0.4 0.6 0.8 1.0 1.2 1.4 1.6 1.8 2.0
5.0 0 0.5 1.0 1.5 2.0 2.5 3.0 3.5 4.0 4.5 5.0
10.0 0 1.0 2.0 3.0 4.0 5.0 6.0 7.0 8.0 9.0 10.0
Tab 3.1: Calibration signal in mV/V as a function of the switch settings on the K3607
•Set the measuring amplifier to the desired output signal in accordance with
its operating manual. In principle the measuring amplifier should be
calibrated in the measuring range you intend to use for measurement. If the
measuring range of the amplifier is changed, the switching error needs to
be taken into consideration.
*) Effect of the calibration step switch (S2):
The grading error for the percentage steps as set out in the specifications will be maintained for every
step if the internal resistance Ri of the bridge excitation source plus cable is v1Ω. For an internal
resistance Ri v4Ωthe error in the calibration steps is kept at between 0 and 50 %.
For a six-wire circuit the tolerances are maintained if the excitation voltage to the K 3607 is readjusted
precisely enough.

10 K3607
HBM A0833-3.0 en/de
4 Works calibration of the K3607
The K 3607 is calibrated in the factory under the following conditions:
−Ambient temperature: + 23 oC
−Connector cable:
Kab 0238A−3 (included in the list of components supplied), cable length =
3 meters
Cross-section of each bridge excitation wire 1.5mm2
−Internal excitation voltage resistance: v1Ω
5 Effect of cable resistance
The cable effect for KAB0238A-3 cable is calibrated in at the factory. This
applies to four- and six-wire circuit at the end of the 3-meter long cable.
On subsequent connection in four-wire circuit, the output signal is reduced by
the K factor due to the resistance of the excitation wires.

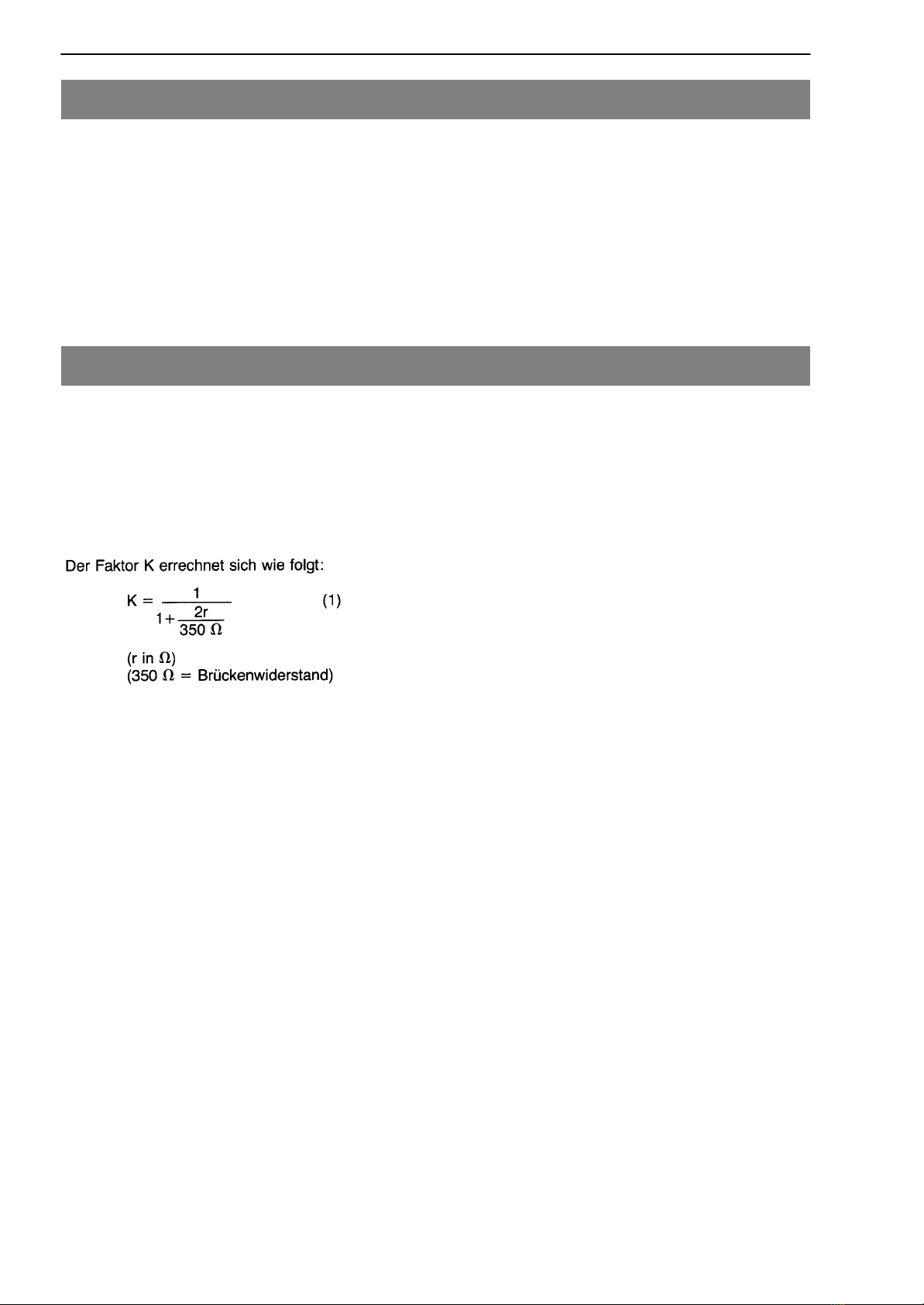

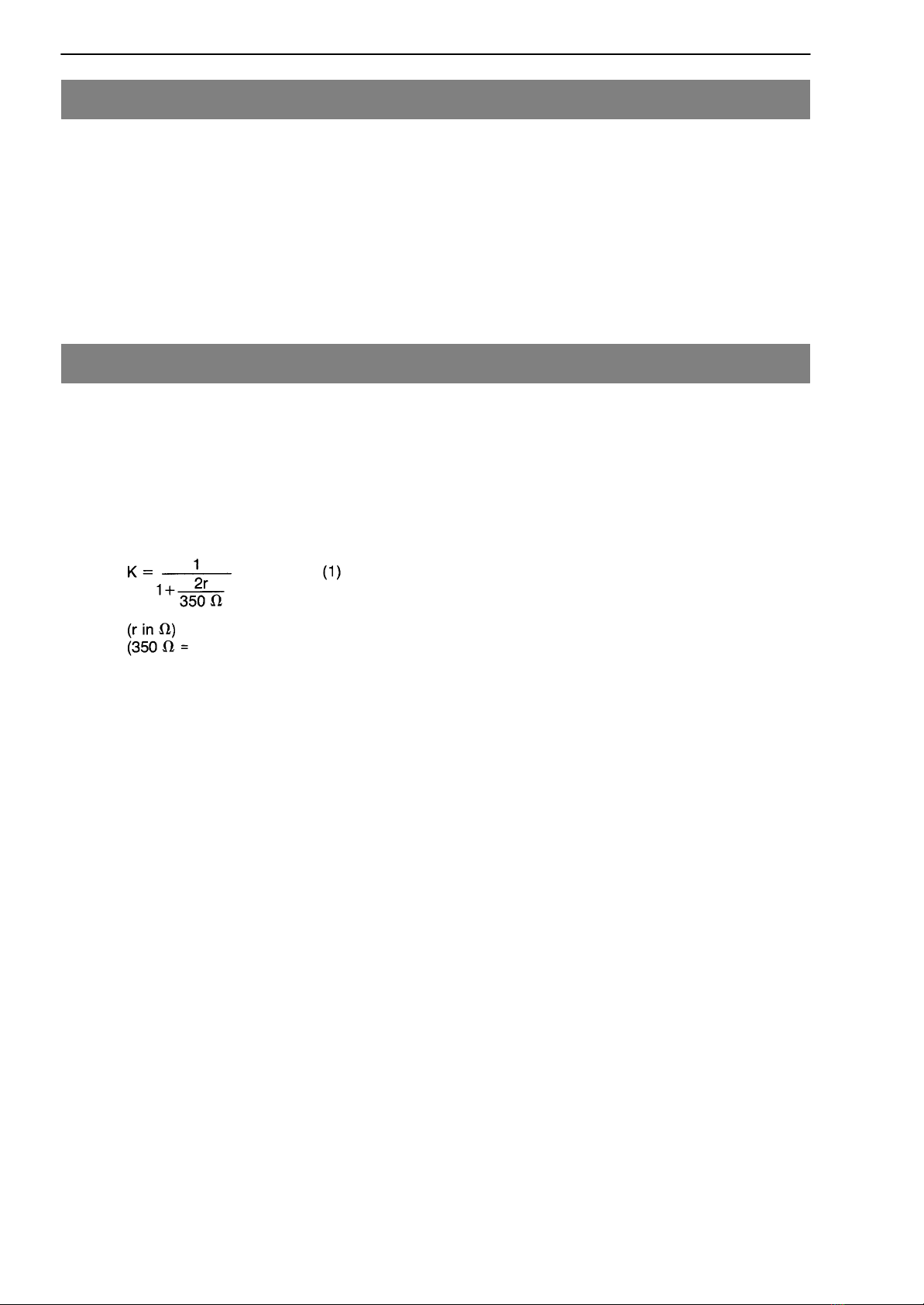

The K factor is calcultated as follows:
Bridge resistance)
The resistance value of an excitation wire is used for the r term. In the case of
KAB0238A-3 cable this resistance r = 0.0118 Ω. According to the formula (1)
this gives a value of 0.99993 for the K factor. This means an absolute
calibration error of 0.007% if KAB0238A-3 is not used.
A switching step error also occurs. Depending on the position of switch S2 the
internal resistance of the K 3607 alters slightly, as does the effective excitation
voltage due to the cable resistance r.
The grading error of the percentage steps increases by some 0.02% at 10 Ω
of cable conductor resistance.
When connecting a six-wire circuit the cable effect is corrected and the K
factor = 1. No additional grading error occurs (internal excitation voltage
resistance < 1 Ω).
If KAB0238A-3 cable is not used, an absolute calibration error of the
corresponding size occurs. This means the output signal is increased by a
factor of K = 1.00007.

11
K3607
A0833-3.0 en/de HBM
6 Pin assignment
A
Connection to 7-pin Amphenol connector St1
B
C
D
E
F
G
MS3102A 16S−1P MS3106A 16S−1S MS3106A 16S−1P
To the amplifier input
Sensor circuit to the
measuring amplifier,
six-wire circuit only
Cable to measuring amplifier:
Amphenol connector −Amphenol
connector
8
5
6
15
Hsg.
13
12
A
B
C
D
E
F
G
To the amplifier input
Sensor circuit to the
measuring amplifier,
six-wire circuit only
Cable to measuring amplifier:
Amphenol connector −sub-D
connector
Cable to measuring amplifier:
Pigtails −Amphenol connector
MS3102A 16S−1P MS3106A 16S−1S Sub-D 15p
MS3102A 16S−1P
MS3106A 16S−1P
Connecting to pin terminals
St1
St1
St1
To the amplifier input
Sensor circuit to the
measuring amplifier,
six-wire circuit only
Fig. 6.1: General pin assignment

12 K3607
HBM A0833-3.0 en/de
7 Specifications
Type K3607
Accuracy class 0.025
Calibration steps
5 range steps
11 percentage steps within the range step con-
cerned
mV/V
%
0.5; 1; 2; 5; 10
0; 10; 20...100
Polarity switch Choice of positive1) or negative
output signals
Grading error of range steps
relative to the full-scale value concerned %t"0.025
Grading error of percentage steps
relative to the full-scale value concerned %t"0.01
Calibration tolerance of full-scale value (absolute)
at 2mV/V calibration value setting (100%)
(at reference temperature, 3 meters of connec-
tion cable 2))%t"0.02
Temperature effect of absolute calibration per
10K
in the operating temperature range
in the nominal temperature range
%
%
t0.03
t0.01
Reference temperature oC +23
Nominal temperature range oC +10...+50
Operating temperature range oC +10...+60
Storage temperature range oC−25...+70
Frequency range of the excitation voltage Hz (DC)...5000Hz3)
Nominal range of the excitation voltage V 0.5...12
Maximum permissible excitation voltage V 18
Weight kg 1
Dimensions (w x h x d) mm 200 x 110 x 120
1) In this case ”positive” means a reduction in bridge branch resistance between Bu 1 and Bu 3 (between A
and C on the Amphenol connector)
2) Kab 0238A−3
3) At reduced precision up to 50 kHz (accuracy class 0.5)

13
K3607
HBMA0833-3.0 en/de
Inhalt Seite
Sicherheitshinweise 15. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
8 Anwendungsbereiche 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
9 Anschließen 18. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
10 Kalibrieren der Messkette 19. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
11 Werkskalibrierung des K3607 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
12 Einfluss des Kabelwiderstandes 20. . . . . . . . . . . . . . . . . . . . . . . . . . . . .
13 Anschlussbelegung 21. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .
14 Technische Daten 22. . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . .

14 K3607
HBM A0833-3.0 en/de

15
K3607
A0833-3.0 en/de HBM
Sicherheitshinweise
Bestimmungsgemäße Verwendung
Das Kalibriergerät K3607 ist ausschließlich für Messaufgaben und direkt da-
mit verbundene Steuerungsaufgaben zu verwenden. Jeder darüber hinausge-
hende Gebrauch gilt als nicht bestimmungsgemäß.
Zur Gewährleistung eines sicheren Betriebes darf das Gerät nur nach den
Angaben in der Bedienungsanleitung betrieben werden. Bei der Verwendung
sind zusätzlich die für den jeweiligen Anwendungsfall erforderlichen Rechts-
und Sicherheitsvorschriften zu beachten. Sinngemäß gilt dies auch bei
Verwendung von Zubehör.
Allgemeine Gefahren bei Nichtbeachten der Sicherheitshinweise
Das Kalibriergerät entspricht dem Stand der Technik und ist betriebssicher.
Von dem Gerät können Restgefahren ausgehen, wenn es von ungeschultem
Personal unsachgemäß eingesetzt und bedient wird.
Jede Person, die mit Aufstellung, Inbetriebnahme, Wartung oder Reparatur
des Gerätes beauftragt ist, muss die Bedienungsanleitung und insbesondere
die sicherheitstechnischen Hinweise gelesen und verstanden haben.
Bedingungen am Aufstellungsort
Schützen Sie das Gerät vor direktem Kontakt mit Wasser.
Wartung und Reinigung
Das Kalibriergerät ist wartungsfrei. Beachten Sie bei der Reinigung des Ge-
häuses folgende Punkte:
−Trennen Sie vor der Reinigung die Verbindung zur Stromversorgung.
−Reinigen Sie das Gehäuse mit einem weichen und leicht angefeuchteten
(nicht nassen!) Tuch. Verwenden Sie auf keinen Fall Lösungsmittel, da
diese die Frontplattenbeschriftung angreifen könnte.
−Achten Sie beim Reinigen darauf, dass keine Flüssigkeit in das Gerät oder
an die Anschlüsse gelangt.
Restgefahren
Der Leistungs- und Lieferumfang des K3607 deckt nur einen Teilbereich der
Messtechnik ab. Sicherheitstechnische Belange der Messtechnik sind zusätz-
lich vom Anlagenplaner/Ausrüster/Betreiber so zu planen, zu realisieren und
zu verantworten, dass Restgefahren minimiert werden. Jeweils existierende
Vorschriften sind zu beachten. Auf Restgefahren im Zusammenhang mit der
Messtechnik ist hinzuweisen.

16 K3607
HBM A0833-3.0 en/de
Sollten Restgefahren beim Arbeiten mit dem K3607 auftreten, wird in dieser
Anleitung mit folgenden Symbolen darauf hingewiesen:
Symbol: WARNUNG
Bedeutung: Gefährliche Situation
Weist auf eine mögliche gefährliche Situation hin, die −wenn die Sicherheits-
bestimmungen nicht beachtet werden −Tod oder schwere Körperverletzung
zur Folge haben kann.
Symbol: ACHTUNG
Bedeutung: Möglicherweise gefährliche Situation
Weist auf eine mögliche gefährliche Situation hin, die −wenn die Sicherheits-
bestimmungen nicht beachtet werden −Sachschaden, leichte oder mittlere
Körperverletzung zur Folge haben könnte.
Symbol: HINWEIS
Weist darauf hin, dass wichtige Informationen über das Produkt oder über die
Handhabung des Produktes gegeben werden.
Symbol:
Bedeutung: CE-Kennzeichnung
Mit der CE-Kennzeichnung garantiert der Hersteller, dass sein Produkt den
Anforderungen der relevanten EG-Richtlinien entspricht (die Konformitätser-
klärung finden Sie unter http://www.hbm.com/HBMdoc).

17
K3607
A0833-3.0 en/de HBM
Umbauten und Veränderungen
Das Gerät darf ohne unsere ausdrückliche Zustimmung weder konstruktiv
noch sicherheitstechnisch verändert werden. Jede Veränderung schließt eine
Haftung unsererseits für daraus resultierende Schäden aus.
Insbesondere sind jegliche Reparaturen, Lötarbeiten an den Platinen unter-
sagt. Bei Austausch gesamter Baugruppen sind nur Originalteile von HBM zu
verwenden.
Qualifiziertes Personal
Dieses Gerät ist nur von qualifiziertem Personal ausschließlich entsprechend
der technischen Daten in Zusammenhang mit den nachstehend aufgeführten
Sicherheitsbestimmungen und Vorschriften einzusetzen bzw. zu verwenden.
Bei der Verwendung sind zusätzlich die für den jeweiligen Anwendungsfall er-
forderlichen Rechts- und Sicherheitsvorschriften zu beachten. Sinngemäß gilt
dies auch bei Verwendung von Zubehör.
Qualifiziertes Personal sind Personen, die mit Aufstellung, Montage, Inbe-
triebsetzung und Betrieb des Produktes vertraut sind und die über die ihrer
Tätigkeit entsprechende Qualifikationen verfügen.
Wartungs- und Reparaturarbeiten am geöffneten Gerät unter Spannung dür-
fen nur von einer ausgebildeten Person durchgeführt werden, die sich der vor-
liegenden Gefahr bewusst ist.

18 K3607
HBM A0833-3.0 en/de
8 Anwendungsbereiche
Mit dem Kallbriergerät K 3607 können Messverstärker bzw. Messketten kali-
briert werden, ohne dass der zur Messkette gehörende DMS-Aufnehmer mit
einer mechanischen Größe beaufschlagt wird.
Dazu ist das Kallbriergerät mit einem hochgenauen Widerstandsnetzwerk in
Sternschaltung ausgerüstet, welches zur Simulation von 350-Ω-DMS-Voll-
brückenaufnehmern ausgelegt ist.
Die extrem niedrigen Eigenkapazitäten und Eigeninduktivitäten der einge-
bauten Präzisions-Widerstände ermöglichen die Genauigkeitsklasse 0,025
des Kalibriergerätes.
Bei Verwendung eines entsprechenden Messverstärkers kann das Kalibrier-
gerät, zum Ausgleich ohmscher und kapazitiver Einflüsse langer Messkabel,
in Sechsleiter-Schaltung betrieben werden.
Frontplatte K 3607
S1
S2
S3
S1 = Polaritätsschalter
S2 = Kalibrierstufenschalter
S3 = Kalibrierwertschalter
Kalibrierung gültig
am Ende des Kabels
(Kab. 0238A−3).
9 Anschließen
Das Verbindungskabel zwischen Kalibriergerät und Messverstärker wird ent-
weder an den 7poligen Amphenolstecker MS 3102 A16S-1P (St1) oder an die
5 Polklemmen (Bu 1 . . . Bu 5) angeschlossen.
Die Kontaktbelegung ist aus Abb. 6.1 ersichtlich. Die Amphenolsteckerverbin-
dung ist für eine Sechsleiter-Schaltung vorgesehen. Soll eine Sechsleiter-
Schaltung an die Polklemmen angeschlossen werden, so sind die Anschlüsse
C und F des Messverstärkers gemeinsam an Bu3 und die Anschlüsse B und
G an Bu2 des Kalibriergerätes anzuschließen.

19
K3607
A0833-3.0 en/de HBM
10 Kalibrieren der Messkette
•Kalibriergerät an Stelle des 350-Ω-DMS−Aufnehmers an die zu kali-
brierende Messkette anschließen. Eventuelle Verlängerungskabel am
Messverstärker belassen, um die ohmschen und kapazitiven Kabelein-
flüsse zu erfassen.
•Mit S1 gewünschte Polarität des Messsignals vorwählen.
•S2 (Kalibrierstufenschalter) auf Null stellen.
•Messverstärker gegebenenfalls auf Vollbrücke schalten (K 3607 arbeitet
als Vollbrücke).
•Messverstärker und Nachfolgegeräte entsprechend deren Bedienungsan-
leitungen auf Null abgleichen und, falls notwendig, Kapazitätsabgleich
durchführen.
•Mit dem Kalibrierwertschalter S3 und Kalibrierstufenschalter S2 gewünsch-
tes Kalibriersignal einstellen:
Kalibrierwert in mV/V Kalibrierstufe*) in %
0 10 20 30 40 50 60 70 80 90 100
0,5 0 0,05 0,1 0,15 0,2 0,25 0,3 0,35 0,4 0,45 0,5
1,0 0 0,1 0,2 0,3 0,4 0,5 0,6 0,7 0,8 0,9 1,0
2,0 0 0,2 0,4 0,6 0,8 1,0 1,2 1,4 1,6 1,8 2,0
5,0 0 0,5 1,0 1,5 2,0 2,5 3,0 3,5 4,0 4,5 5,0
10,0 0 1,0 2,0 3,0 4,0 5,0 6,0 7,0 8,0 9,0 10,0
Tab 3.1: Kalibriersignal in mV/V in Abhängigkeit der Schaltereinstellungen am K3607
•Messverstärker gemäß seiner Bedienungsanleitung auf gewünschtes Aus-
gangssignal bringen. Grundsätzlich sollte der Messverstärker in dem Mess-
bereich kalibriert werden, der für die Messung vorgesehen ist. Wird der
Messbereich des Messverstärkers umgeschaltet, ist der Umschaltfehler zu
berücksichtigen.
*) Einfluss des Kalibrierstufenschalters (S2): Der in den technischen Daten angegebene Stufungsfehler der
Prozentstufen wird für alle Stufen eingehalten, wenn der Innenwiderstand Ri von Brückenspeisespan-
nungsquelle plus Kabel v1Ωist. Für den Innenwiderstand Ri v4Ωwird der Fehler in den Kalibrierstu-
fen 0 ... 50 % eingehalten. Bei Sechsleiter-Schaltung werden die Toleranzen eingehalten, wenn die Spei-
sespannung am K 3607 entsprechend genau nachgeregelt wird.

20 K3607
HBM A0833-3.0 en/de
11 Werkskalibrierung des K3607
Die Kalibrierung des K 3607 erfolgt im Werk unter folgenden Bedingungen:
−Umgebungstemperatur: + 23 oC
−Anschlusskabel:
Kabel Kab 0238A−3 (im Lieferumfang enthalten), Kabellänge = 3 m
Querschnitt je Brückenspeisespannungsader 1,5mm2
−Innenwiderstand der Brückenspeisespannung: v1Ω
12 Einfluss des Kabelwiderstandes
Für das Kabel KAB0238A−3 ist der Kabeleinfluss werkseitig einkalibriert. Dies
gilt für Vier−und Sechsleiter-Schaltung am Ende des 3 m langen Kabels.
Beim nachfolgenden Anschluss in Vierleiter-Schaltung wird, bedingt durch
den Widerstand der Brückenspeisespannungsadern, das Ausgangssignal um
den Faktor K verkleinert.
Für r wird der Widerstandswert einer Brückenspeisespannungsader einge-
setzt. Beim Kabel KAB0238A−3 beträgt dieser Widerstand r = 0,0118 Ω. Nach
Formel (1) ergibt sich für den Faktor K der Wert 0,99993. Dies bedeutet einen
absoluten Kalibrierfehler von 0,007% wenn KAB0238A−3 nicht verwendet
wird.
Zusätzlich tritt ein Schaltstufenfehler auf. Je nach Schalterstellung von S2
ändert sich geringfügig der Innenwiderstand des K 3607 und über den Kabel-
widerstand r die effektive Brückenspeisespannung.
Der Stufungsfehler der Prozentstufen erhöht sich z.B. um 0,02% bei 10 Ω
Kabeladerwiderstand.
Beim Anschluss einer Sechsleiter-Schaltung wird der Kabeleinfluss ausgere-
gelt, der Faktor K = 1. Es tritt kein zusätzlicher Stufungsfehler auf (Innen-
widerstand der Brückenspeisespannung < 1 Ω).
Wird das Kabel KAB0238A−3 nicht verwendet, tritt ein absoluter Kalibrierfeh-
ler in entsprechender Größe auf. Dies bedeutet eine Erhöhung des Ausgangs-
signals um den Faktor K = 1,00007.
