Heatit Z-TEMP2 User manual

ADD/REMOVE
During this process it is recommended to have
the thermostat as close to the primary controller/
gateway as possible.
Please refer to your primary controller/gateway
manual on how to enter add/remove mode.
The device can only be added or removed from
the network if the primary controller is in add/
remove mode.
When the primary controller/gateway is set to
add/remove modus press the link button on the
thermostat 3 times in a rapid sequence.
When the device successfully has entered learning
mode, the thermostat will show“circling LEDs”in
the display.
ADD
If the thermostat is successfully added to a Z-Wave
network, the thermostat will display “INC”.
REMOVE
If the thermostat is REMOVED from the Z-Wave
network, the device will display “ECL”.
ERROR
The thermostat is already added in a Z-Wave
network or the inclusion process is timed out the
thermostat displays “Err”.
Follow the removing process before adding it
into your network. Otherwise, the adding of this
device will fail. When the device is removed from
the network, the device will revert to factory
settings.
PS! The learning mode will timeout after 90
seconds if the thermostat does not register the
gateway.
SETTING ASSOCIATIONS
After the device is added to your Z-Wave gateway
you will need to link the thermostat to the device
that is going to controll the heating.
INTRODUCTION
Heatit Z-Temp2 is a battery-operated thermostat
designed for use with water based heating systems.
Used in combination with the Heatit Z-Water
regulator you can control your heating system
with a Z-Wave primary controller/gateway with the
use of Heatit Z-Water in combination with one or
several Heatit Z-Temp2.

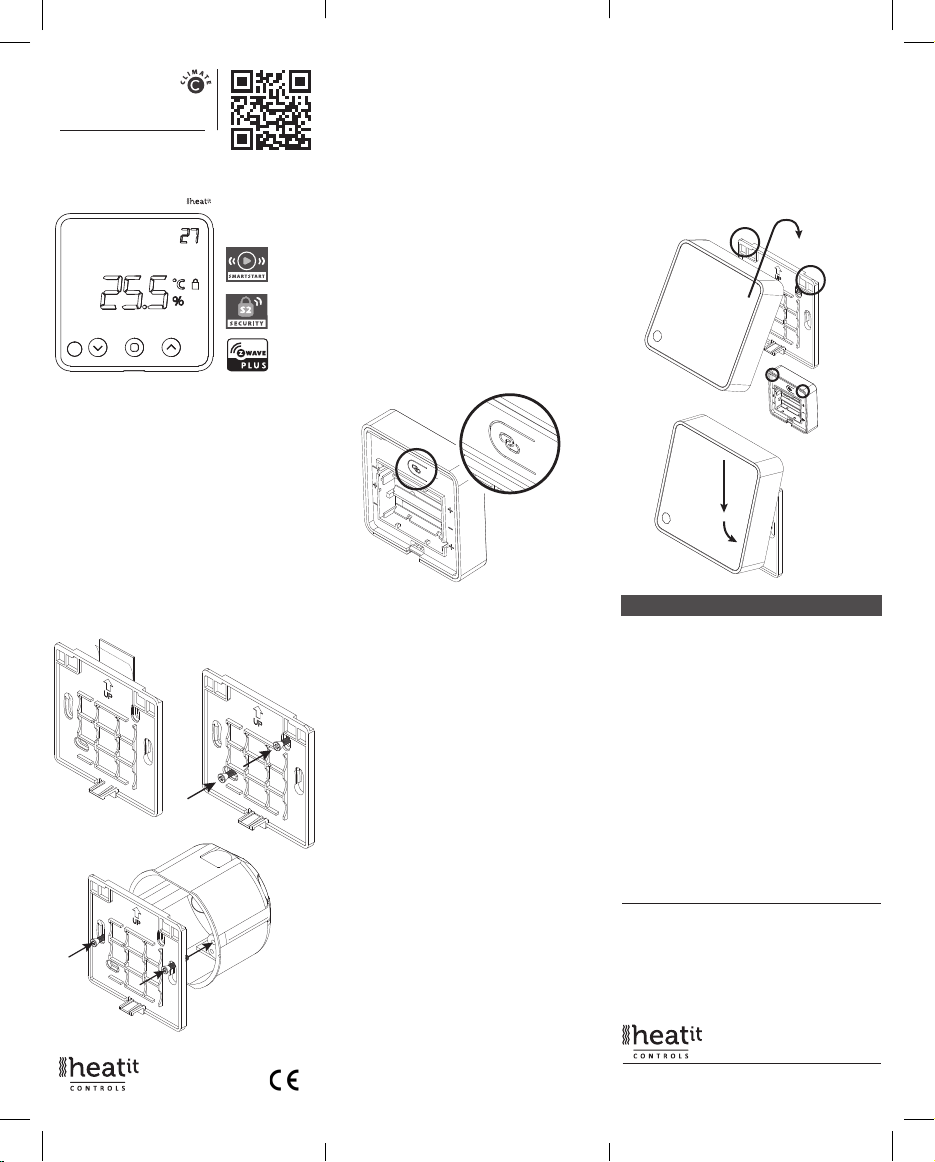

INSTALLATION
Fix the unit to the wall by double-sided tape,
screws or installed on top of a Euro wallbox.
Make sure the mounting surface is clean and dry.
HEATIT
ZTEMP2
Quick Guide Ver 2020-B
Read the full manual at:
manuals.heatit.com
This is done by using association groups from the
thermostat’s root device (EP0) with Group 3 (GR3)
towards your actuator device (using Multichannel
or Singlechannel, based on the controlled device
type.
*To set associations in your primary controller/
gateway, please refer to your gateway’s user
manual.
Protocol Z-Wave
Chip Z-Wave 700 chip
Rated voltage 3 x AA batteries (1,5V)
Ambient temperature 0°C to 60°C
Humidity Max 85% RH
Range RF Min. 40 meters
Hysteresis 0,3°C to 3,0°C
(default 0,5°C)
IP Code IP 21
Approvals Z-Wave Plus V2
CE, RED 2014/53/EU, ETSI EN 301 489-1 V2.2.3
(2019-11), ETSI EN 301 489-3 V2.1.1 (2019-03),
ETSI EN 300 220-1 V3.1.1 (2017-02), ETSI EN 300
220-2 V3.2.1 (2018-06), EN 62479:2010, EN 62368-
1:2014+A11:2017, RoHS 2011/65/EU
Heatit Controls AB l Läkarvägen 4, 454 31 BRASTAD, SWEDEN
Phone: [phone] l [email protected] – www.heatit.com
Heatit Controls AB can not be held liable for typographical
errors, other errors or omittances in our information.
Product specifications may change without further notice.
All electrical installations must be carried out by a licensed
electrician. The product must be installed in accordance
with national building codes and our installers manual.
A
A
TECHNICAL DATA

INKLUDERING/EKSKLUDERING
Det anbefales å ha termostaten så nær gatewayen
som mulig mens inkluderingsprosessen
gjennomføres.
Når termostaten har blitt satt i inkluderingsmodus vil
den vise et roterende symbol i displayet.
Vennligst sjekk gatewaymanualen for
hvordan du setter gatewayen i inkluderings-/
ekskluderingsmodus. Enheten kan bare legges
til eller ernes fra nettverket hvis gatewayen står i
inkluderings-/ekskluderingsmodus.
Når gatewayen er satt i inkluderings-/
ekskluderingsmodus.; trykk 3 ganger på
koblingsknappen på termostaten i rask rekkefølge.
INKLUDERING
Hvis termostaten har blitt lagt til i Z-Wave-
nettverket, vil termostaten vise “INC”.
EKSKLUDERING
Hvis termostaten har blitt ernet fra Z-Wave-
nettverket, vil enheten vise “ECL”.
ERROR
Hvis termostaten enten er lagt til i et annet
Z-Wave-nettverk eller at inkluderingsprosessen
blir tidsavbrutt vil termostaten vise “Err”.
Gjennomfør da en ekskluderingsprosess før
du legger den til i nettverket igjen, ellers vil
inkluderingsprosessen mislykkes. Når enheten
ernes fra nettverket vil den gå tilbake til
fabrikkinnstillinger.
PS! Inkluderingsprosessen vil bli tidsavbrutt etter
90 sekunder hvis termostaten ikke registrerer
noen gateway.
ASSOSIASJONER
Etter at Heatit Z-Temp2 er lagt til i Z-Wave-
gatewayen din, må du koble termostaten til
enheten som skal kontrollere oppvarmingen.
Dette gjøres ved å bruke assosiasjonsgrupper
INTRODUKSJON
Heatit Z-Temp2 er en batteridrevet termostat
designet for bruk med vannbårne varmesystemer.
Du kan styre ditt vannbårne varmesystem ved
å bruke en Z-Wave gateway i kombinasjon med
Heatit Z-Water og en eller flere Heatit Z-Temp2.
INSTALLASJON
Fest enheten til veggen enten med dobbeltsidig
tape, skruer eller i en standard veggboks. Forsikre
deg om at monteringsoverflaten er ren og tørr før
du fester enheten.
HEATIT
ZTEMP2
Quick Guide Ver 2020-B
Komplett manual nnes på:
manuals.heatit.com eller
manuals.thermo-oor.no
fra Thermostat Root Device (EP0) med Group
3 (GR3) mot aktuatorenheten din (ved å bruke
Multichannel eller Single Channel, basert på den
kontrollerte enhetstypen).
Sjekk manualen til din gateway for mer
informasjon om assosiasjonsgrupper.
Heatit Controls AB l Läkarvägen 4, 454 31 BRASTAD, SWEDEN
Tlf: [phone] l [email protected] – www.heatit.com
Heatit Controls AB tar forbehold om typografiske feil,
andre feil eller mangler i vår informasjon. Produktspesi-
fikasjoner kan endres uten forvarsel. Alle elektriske instal-
lasjoner skal utføres av autorisert installatør. Produktet skal
installeres i henhold til gjeldende utgave av NEK 400 og
installasjonsveiledning.
A
A
Protokoll Z-Wave
Chip Z-Wave 700 chip
Spenning 3 x AA batterier (1,5V)
Omgivelsestemperatur 0°C til 60°C
Min/Maks fuktighet Max 85% RH
Rekkevidde Min. 40 meter
Hysterese 0,3°C til 3,0°C
(standard 0,5°C)
IP-klasse IP 21
Sertiseringer Z-Wave Plus V2
CE, RED 2014/53/EU, ETSI EN 301 489-1 V2.2.3
(2019-11), ETSI EN 301 489-3 V2.1.1 (2019-03),
ETSI EN 300 220-1 V3.1.1 (2017-02), ETSI EN 300
220-2 V3.2.1 (2018-06), EN 62479:2010, EN 62368-
1:2014+A11:2017, RoHS 2011/65/EU
TEKNISKE DATA
