Heitronic 45017 User manual

H. Vollmer GmbH
Installationsanweisung Art. Nr: 45017 Seite 1 von 3 Stand 05.08.2015
D Installations- und Bedienungsanweisung
Versenkbare Tischsteckdose
Art. Nr. 45017
Diese Bedienungsanleitung gehört ausschließlich zu dem Produkt 45017.
Sie enthält wichtige Hinweise zur Inbetriebnahme und Handhabung der Tischsteckdose.
Achten Sie deshalb auf diese Bedienungsanleitung, auch wenn Sie dieses Produkt an Dritte
weitergeben.
Deshalb ist es wichtig, dass Sie diese Anleitung zum späteren Nachlesen gut aufbewahren.
1. Einführung
Sehr geehrter Kunde, vielen Dank das Sie sich für den Kauf unseres Produktes entschieden haben.
Sie haben ein Produkt aus dem Hause Vollmer erworben, welches nach dem heutigen Stand der Technik
gebaut wurde.
Die Tischsteckdose erfüllt die Anforderungen der geltenden europäischen und nationalen Richtlinien.
Um den Zustand des Produktes zu erhalten und einen gefahrlosen Betrieb sicherzustellen, müssen Sie als
Anwender diese Bedienungsanleitung beachten!
2. Sicherheitshinweise
Bei Schäden, die durch Nichtbeachten dieser Bedienungsanleitung verursacht werden,
erlischt der Gewährleistungsanspruch!
Für Folgeschäden übernehmen wir keine Haftung!
Bei Beschädigungen am Produkt ist die Inbetriebnahme strengstens untersagt.
Kinder nicht unbeaufsichtigt im Bereich der Tischsteckdose oder anderer elektrischer Geräte spielen
lassen.
Bringen Sie die Tischsteckdose nicht mit extremer Hitze oder offener Flamme in Kontakt.
Das gesamte Produkt darf nicht verändert oder umgebaut werden. Veränderungen an der
Tischsteckdose führen zum Erlöschen der Gewährleistung.
Das Typenschild darf nicht entfernt werden.
3. Bestimmungsgemäße Verwendung
Die Tischsteckdose ist für den Einsatz in trockenen und geschützten Innenbereichen konstruiert.
Dieses Produkt darf:
nur mit einer Spannung von 230V ~50Hz betrieben werden.
nur auf einem stabilen, ebenen und kippfesten Untergrund fest montiert betrieben werden.
nur auf normal bzw. nicht entflammbaren Flächen betrieben werden.
keinen starken mechanischen Beanspruchungen oder starker Verschmutzung ausgesetzt werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 45017 Seite 2 von 3 Stand 05.08.2015
4. Vor der Installation/Inbetriebnahme
Die Tischsteckdose darf nur außerhalb der Verpackung betrieben werden.
Nehmen Sie das Produkt vorsichtig aus der Verpackung.
Bevor Sie die Tischsteckdose in Betrieb nehmen, versichern Sie sich, dass diese auf dem
Transportweg nicht beschädigt wurde. Bei Beschädigung an elektrischen Teilen darf die
Tischsteckdose nicht betrieben werden. Reparaturen dürfen ausschließlich durch den Elektro-
Fachmann ausgeführt werden.
Verpackungsmaterial von Kindern und Haustieren fernhalten. Erstickungsgefahr!
Stellen Sie sicher dass die Anschlusswerte Ihrer Hausinstallation mit den Daten am Typenschild des
Produktes übereinstimmen.
5. Installation/Inbetriebnahme
Achten Sie darauf, dass der Untergrund geeignet ist das Gewicht der versenkbaren Tischsteckdose
dauerhaft und zuverlässig zu tragen.
Sägen Sie an der gewünschten Position die Einbaumaße aus. Zur Befestigung der versenkbaren
Tischsteckdose drehen Sie den schwarzen Befestigungsring vom Schraubgewinde nach unten ab.
Anschließend versenken Sie die Tischsteckdose in der vorgesehenen Öffnung und drehen Sie von
unten den Befestigungsring wieder über das Gewinde auf bis die Tischsteckdose fest und sicher sitzt.
Achten Sie darauf, dass keine Leitungen beschädigt werden.
Einmal montiert kann die Tischsteckdose nur durch Lösen und erneutes Befestigen des
Befestigungsringes neu ausgerichtet und arretiert werden.
Kabel nicht knicken; bitte darauf achten, dass die Kabel und Stecker frei von Zug- und Drehkräften
sind. Schützen Sie alle Kabel und Isolierungen vor eventuellen Beschädigungen.
Stecken Sie den Anschlussstecker vorsichtig in die hausseitige Steckdose

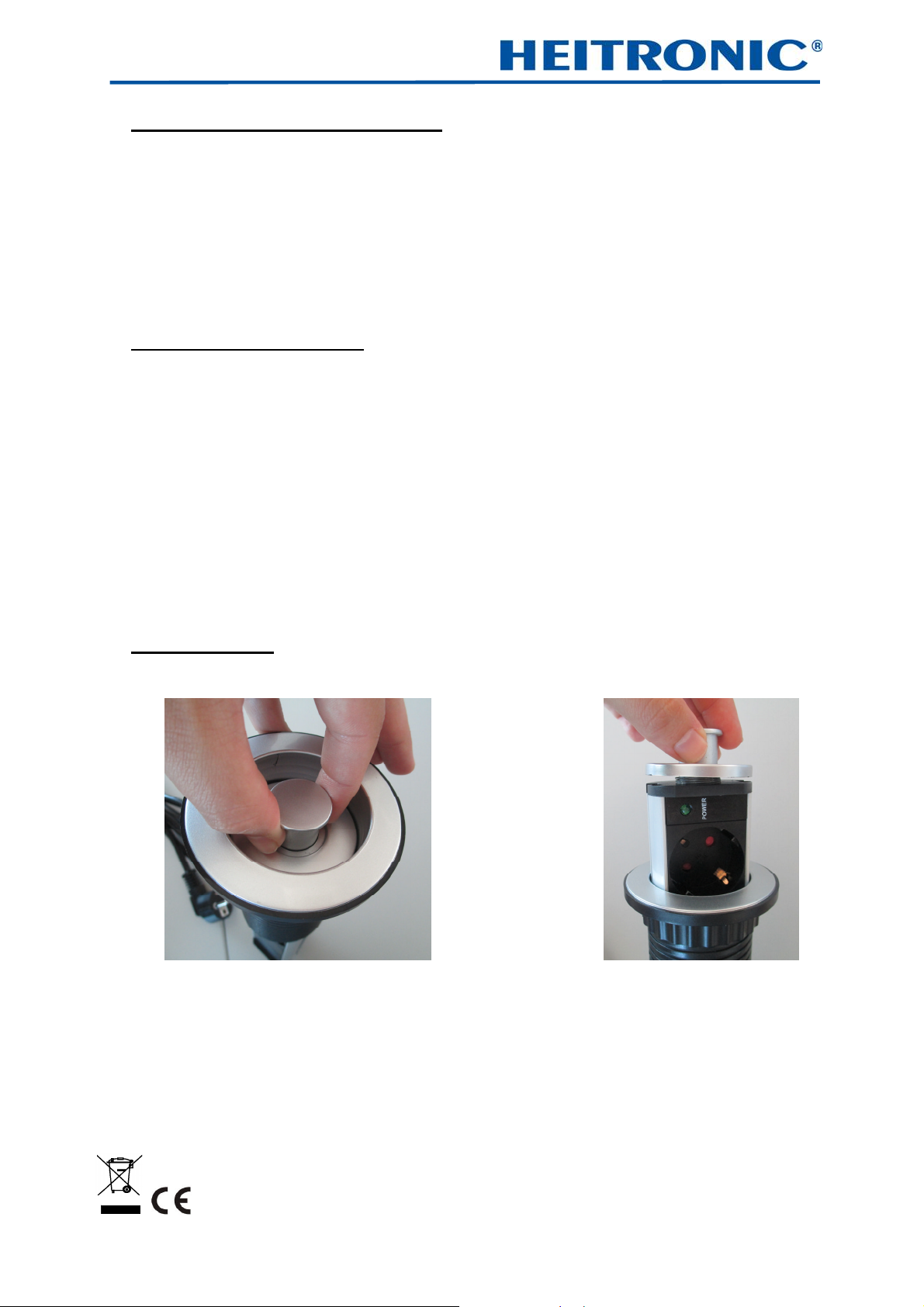

6. Öffnen/Schließen
Ring nach unten drücken
Stiel nach oben ziehen – die Steckdose wird aus dem Tisch gezogen
Zum schließen einfach wieder nach unten drücken.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installationsanweisung Art. Nr: 45017 Seite 3 von 3 Stand 05.08.2015
6. Funktionsstörungen
Sicherung aktiviert?
Stecker eingesteckt?
7. Technische Daten
Artikel Anschluss Tischsteckdose Schutz-
art
Schutz-
klasse
45017 230 VAC,
50 ~ 60 Hz
Max. belastbar bis 3500W, 16A,
Einbaudurchmesser 67mm,
Anschlusskabel 1800mm
IP 20 I
8. Pflege
Vor der Reinigung muss sichergestellt sein dass jegliche Stromverbindung unterbrochen wurde. Entnehmen
Sie den Zwischenstecker aus der Steckdose.
Zur Reinigung verwenden Sie ein leicht angefeuchtetes Tuch.
Niemals Chemikalien oder Scheuermittel zur Reinigung verwenden.
9. Entsorgung
Elektronik-Altgeräte müssen den öffentlichen Sammelstellen zugeführt werden und dürfen nicht als
Hausmüll entsorgt werden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installation instructions art. no: 45017 Page 1 of 3 Date 05.08.2015
GB Installation and operating instructions
Concealed table plug socket
Art. no. 45017
These operating instructions solely relate to product 45017.
They contain important information concerning usage for the first time and handling the table
plug socket.
Therefore, follow these operating instructions, even if you pass on this product to a third party.
For this reason, it is important that you keep these instructions safe for future reference.
1. Introduction
Dear customer: Thank you for deciding to purchase our product.
You have bought a Vollmer product which has been built to incorporate the latest technical advances
The plug adapter fulfils the requirements of the applicable European and national directives.
In order to maintain the state of the product and ensure hazard free operation, you as the user must follow
these operating instructions!
2. Safety notes
In the event of damage which is caused by not following these operating instructions, the warranty is
rendered void!
We do not assume any liability for consequential damage!
If the product is damaged, it is strictly forbidden to start using it.
Do not allow children to play unattended in the vicinity of the table plug socket or other electrical
devices.
Do not bring the table plug socket into contact with extreme heat or a naked flame.
The entire product should not be altered or converted. Alterations to the table plug socket lead to the
warranty being rendered void.
The rating plate should not be removed.
3. Use as directed
The table plug socket is designed for use in dry, protected indoor areas.
This product should:
only be operated with a voltage between 230V ~50Hz.
only be operated on a stable, level substrate that is fixed and secured from tipping.
only be operated on normal and/or non-flammable surfaces.
not be exposed to any high mechanical stress or heavy soiling.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installation instructions art. no: 45017 Page 2 of 3 Date 05.08.2015
4. Before installation/usage for the first time
The table plug socket should only be used out of the packaging.
Carefully take the product out of the packaging.
Before you use the table plug socket, make sure that it has not been damaged in transit. The table plug
socket should not be used in the event of damage to electrical parts. Repairs should only be carried out
by a qualified electrician.
Keep packaging material away from children and pets. Risk of suffocation!
Make sure that the connected load used in your domestic installation corresponds with the data on the
rating plate of the product.
5. Installation/Usage for the first time
Make sure that the substrate is suitable for reliably holding the weight of the concealed table plug
socket.
Using a saw, cut out the installation dimensions at the desired position. In order to fasten the concealed
table plug socket, turn the black fastening ring downwards from the screw thread. Then lower the table
plug socket into the intended opening and from below, screw the fastening ring over the thread again
until the table plug socket sits rigidly and securely. Make sure that no wires are damaged.
Once mounted, the table plug socket can only be realigned and locked by loosening and refastening
the fastening ring.
Do not kink the wire; make sure the wire and the plug are free from tensile and torsional strains. Protect
all wires and insulation from damage.
Carefully plug the connector plug into the in socket (fitted in the building)

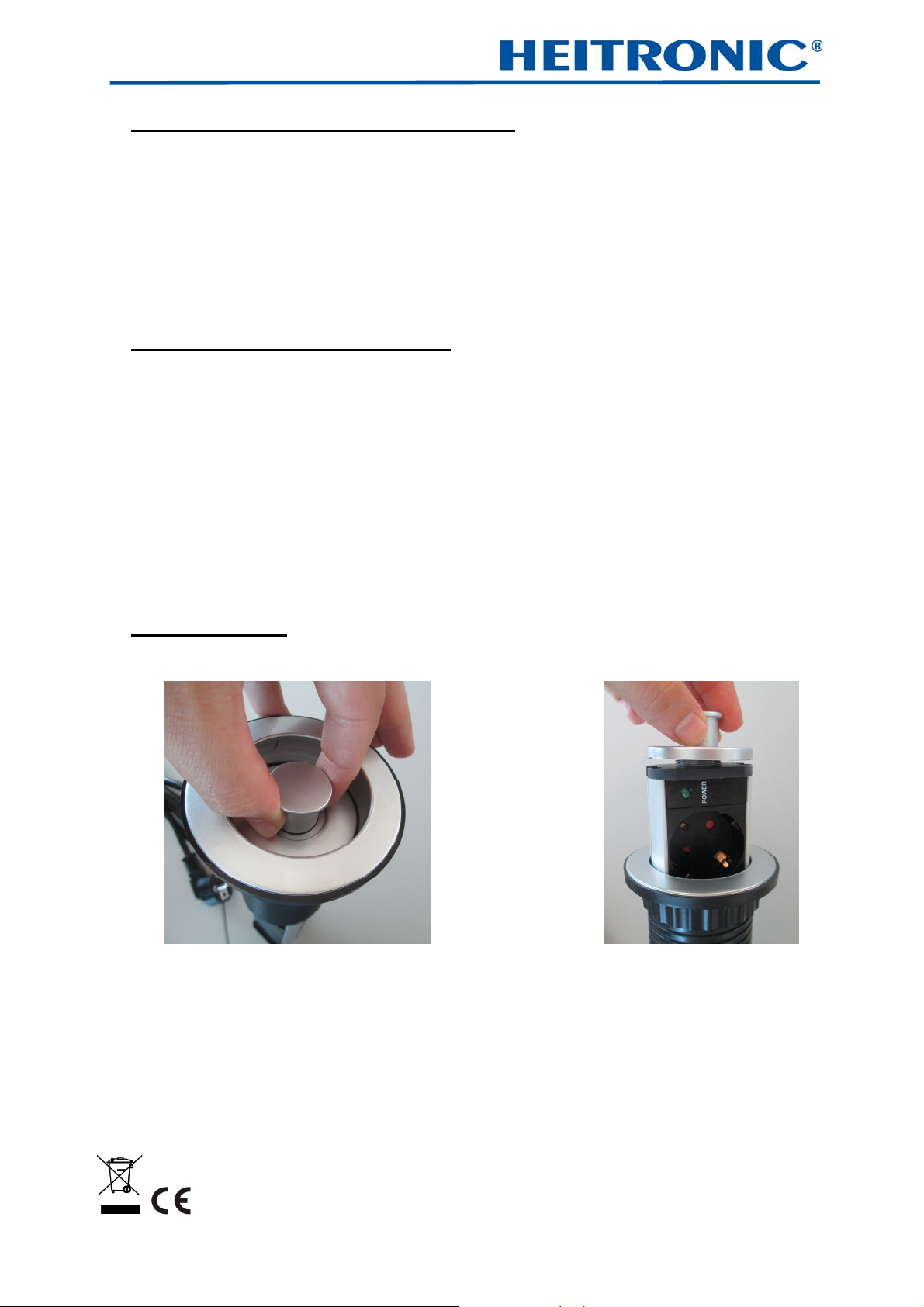

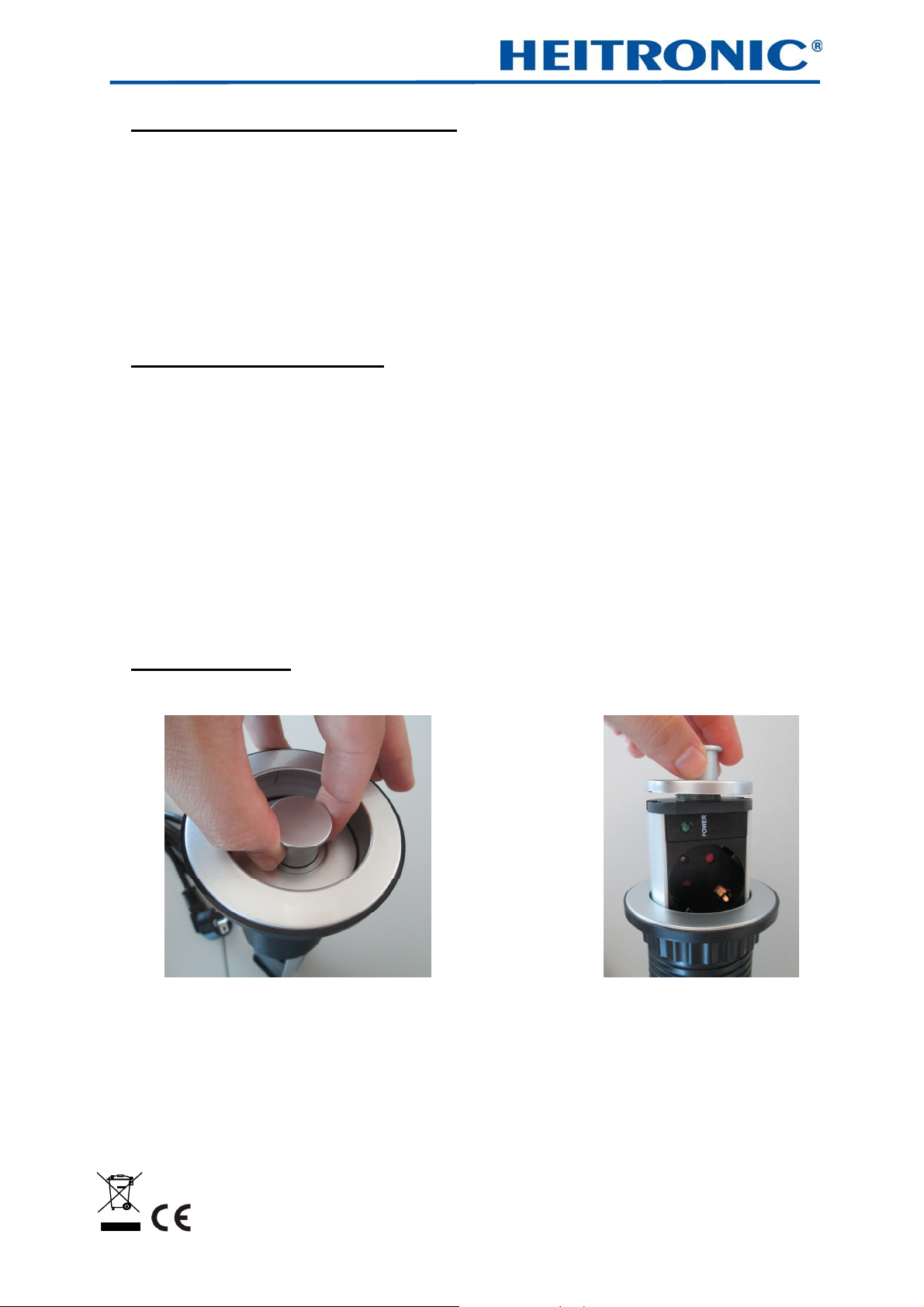

6. Opening/Closing
Pres the ring downwards
Pull bar upwards – the plug socket will be pulled from the table
To close, simply press down again.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installation instructions art. no: 45017 Page 3 of 3 Date 05.08.2015
6. Functional faults
Is the fuse activated?
Is the plug plugged in?
7. Technical care
Article Connection Table plug socket Protection
type
Safety
class
45017 230 VAC,
50 ~ 60 Hz
Max. load 3500W, 16A,
Installation diameter 67mm,
Connection cable 1800mm
IP 20 I
8. Care
Before cleaning, you must ensure that current has been disconnected. Remove the plug adapter from the
plug socket.
For cleaning, use a cloth that has been slightly moistened.
Never use chemicals or scouring agents for cleaning.
9. Disposal
Old electronic devices should be passed on to public collection points and should not be disposed of as
domestic waste.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Instructions d'installation Réf. art. : 45017 Page 1 / 3 Version 05.08.2015
F Instructions d'installation et de service
Prise de table escamotable
Réf. art. 45017
Le présent mode d'emploi fait exclusivement partie du produit 45017.
Il contient d'importantes consignes pour la mise en service et la manipulation de la prise de
table.
Il convient donc de respecter le présent mode d'emploi, même si vous transmettez ce produit à
des tiers.
Par conséquent, il est important de bien conserver les présentes instructions afin de pouvoir les relire
ultérieurement.
1. Introduction
Cher client, nous vous remercions beaucoup d'avoir opté pour notre produit.
Vous avez acquis un produit fabriqué par la société Vollmer conformément aux connaissances techniques
actuelles.
La prise de table respecte les exigences des directives européennes et nationales en vigueur.
Afin de conserver l'état du produit et de garantir un fonctionnement exempt de risques, vous devez vous
conformer, en tant qu'utilisateur, au présent mode d'emploi !
2. Consignes de sécurité
En cas de dommages découlant du non-respect du présent mode d'emploi,
le droit de garantie perd toute validité !
Nous déclinons toute responsabilité en cas de dommages consécutifs !
En cas d'endommagements causés sur le produit, la mise en service est formellement interdite.
Ne pas laisser jouer les enfants sans surveillance dans la zone de la prise de table ou autres appareils
électriques.
Ne mettez pas la prise de table au contact d'une chaleur extrême ou de flammes nues.
Le produit intégral ne doit pas être modifié, ni transformé. Les modifications apportées à la prise de
table entraînent une annulation de la garantie.
La plaque signalétique ne doit pas être retirée.
3. Utilisation conforme
La prise de table est conçue pour être utilisée dans des espaces intérieurs secs et protégés.
Ce produit :
doit uniquement être utilisé avec une tension de 230 V ~50 Hz.
doit uniquement être utilisé en étant monté fixement sur une surface stable, plate et difficile à basculer.
doit uniquement être mis en service sur des surfaces normales et/ou non inflammables,
ne doit pas être exposé à de fortes contraintes mécaniques, ni à un encrassement important.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Instructions d'installation Réf. art. : 45017 Page 2 / 3 Version 05.08.2015
4. Avant l'installation/la mise en service
La prise de table doit uniquement être mise en service en dehors de son emballage.
Ôtez la prise de table de l'emballage avec précaution.
Avant de mettre en service la prise de table, assurez-vous que celle-ci n'a pas été endommagée
pendant le transport. En cas d'endommagements causés sur les pièces électriques, la prise de table ne
doit pas être mise en service. Les réparations doivent exclusivement être réalisées par un électricien
professionnel.
Tenir le matériel d'emballage hors de portée des enfants et des animaux domestiques. Risque
d'étouffement !
Assurez-vous que les valeurs de raccordement de votre installation domestique correspondent aux
données inscrites sur la plaque signalétique du produit.
5. Installation/mise en service
Veillez à ce que la surface soit conçue pour porter le poids de la prise de table escamotable de façon
durable et fiable.
Sciez les dimensions de montage au niveau de la position souhaitée. Pour fixer la prise de table
escamotable, dévissez l'anneau de fixation noir, du filet de vis vers le bas. Immergez ensuite la prise de
table dans l'ouverture prévue et revissez l'anneau de fixation depuis le bas au-dessus du filetage
jusqu'à ce que la prise de table soit bien fixée. Veillez à ce qu'aucune conduite ne soit endommagée.
Une fois montée, la prise de table peut être réalignée et bloquée uniquement en desserrant et en
refixant l'anneau de fixation.
Ne pas tordre les câbles, veillez à ce que les câbles et les connecteurs soient exempts de forces de
traction et de torsion. Protégez tous les câbles et toutes les isolations d'éventuels endommagements.
Branchez le connecteur de raccordement avec précaution dans la prise de courant domestique

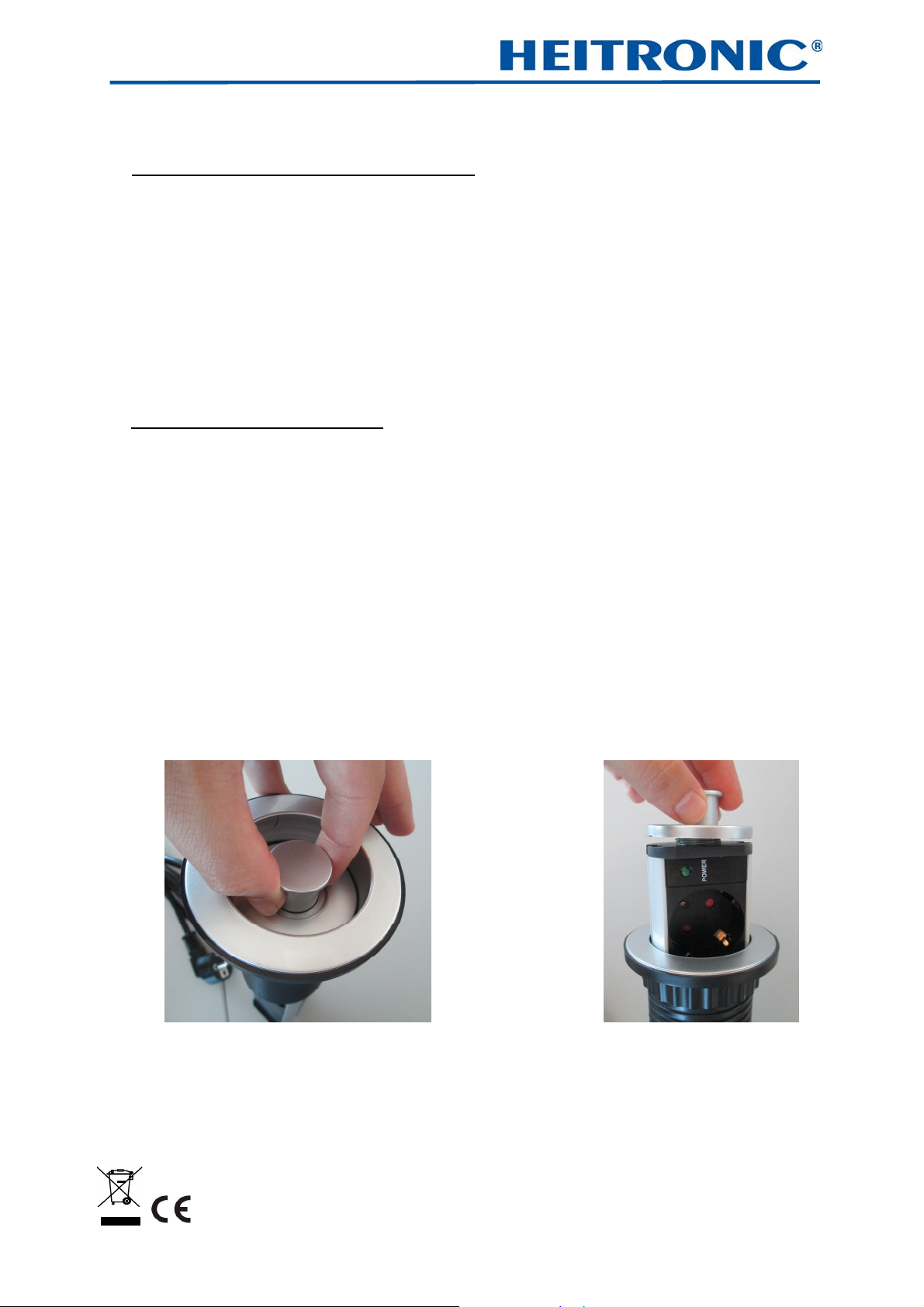

6. Ouverture/fermeture
Enfoncer l'anneau vers le bas
Tirer le manche vers le haut – la prise est enlevée de la table
Pour fermer, il suffit d'appuyer de nouveau vers le bas.
Heitroni
c
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Instructions d'installation Réf. art. : 45017 Page 3 / 3 Version 05.08.2015
6. Dysfonctionnements
Fusible activé ?
Connecteur branché ?
7. Données techniques
Article Raccordement Prise de table Indice de
protection
Classe de
protection
45017 230 VAC,
50 ~ 60 Hz
Résistance max. jusqu'à 3500 W, 16
A, diamètre de montage 67 mm,
câble de raccordement 1800 mm
IP 20 I
8. Entretien
Avant le nettoyage, il faut s'assurer que toute connexion électrique a été interrompue. Débranchez le
connecteur intermédiaire de la prise de courant.
Utilisez un chiffon légèrement humidifié pour le nettoyage.
Ne pas utiliser de produits chimiques ou récurants pour le nettoyage.
9. Élimination
Les vieux appareils électroniques doivent être acheminés aux points de collecte publics et non éliminés
comme des déchets ménagers.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installatie-instructie art. nr: 45017 Pagina 1 van 3 standaard 05.08.2015
NL Installatie- en gebruiksaanwijzing
Verzinkbaar tafelstopcontact
Art. Nr. 45017
Deze gebruiksaanwijzing behoort uitsluitend tot het product 45017.
Ze bevat belangrijke informatie over de werking en het gebruik van het tafelstopcontact.
Neem daarom deze gebruiksaanwijzing in acht, ook wanneer u het product aan derden
doorgeeft.
Het is daarom belangrijk dat u deze gebruiksaanwijzing voor toekomstig gebruik te bewaren.
1. Introductie
Beste klant, dank u dat u ervoor gekozen heeft ons product te kopen.
U heeft een product gemaakt door Vollmer aangeschaft, dat volgens de laatste technische standaard
gebouwd is.
Het tafelstopcontact voldoet aan de eisen van de geldende Europese en nationale richtlijnen.
Om de staat van het product te behouden en om een veilige werking te garanderen, moet u deze
gebruiksaanwijzing in acht nemen!
2. Veiligheidsinstructies
Bij schade, die door het niet in acht nemen van deze gebruiksaanwijzing veroorzaakt wordt,
vervalt de aanspraak op garantie!
Voor gevolgschade aanvaarden wij geen enkele aansprakelijkheid!
Bij beschadiging aan het product is de inbedrijfstelling strikt verboden
Laat kinderen niet zonder toezicht spelen in het bereik van het tafelstopcontact en andere elektrische
apparaten.
Breng het tafelstopcontact niet met extreme warmte of open vuur in contact.
Het gehele product mag niet veranderd of omgebouwd worden. Veranderingen aan het tafelstopcontact
leiden tot verval van de garantie.
Het typeplaatje mag niet verwijderd worden.
3. Correct gebruik
Het tafelstopcontact voor gebruik in droge en beschermde binnenruimten geconstrueerd.
Dit product mag:
alleen met een spanning van 230V ~50Hz gebruikt worden.
alleen stevig gemonteerd op een stabiele, gelijke en kiepvaste ondergrond gebruikt worden.
alleen op normale resp. niet ontvlambare oppervlakken gebruikt worden.
niet aan sterke mechanische belasting of sterke vervuiling blootgesteld worden.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installatie-instructie art. nr: 45017 Pagina 2 van 3 standaard 05.08.2015
4. Voor de Installatie/Ingebruikname
Het tafelstopcontact mag slechts buiten de verpakking worden gebruikt.
Haal het product voorzichtig uit de verpakking.
Voor de ingebruikname van het tafelstopcontact, zeker stellen dat deze tijdens transport niet
beschadigd is. Bij beschadiging aan de elektrische delen mag het tafelstopcontact niet gebruikt worden.
Reparaties mogen uitsluitend door de elektricien worden uitgevoerd.
Verpakkingsmateriaal uit de buurt van kinderen en huisdieren houden. Verstikkingsgevaar!
Stel zeker dat de aansluitwaardes van de huisinstallatie met de gegevens op het typeplaatje
overeenstemmen.
5. Installatie/Ingebruikname
Zorg ervoor dat de ondergrond geschikt is om het gewicht van het tafelstopcontactduurzaam en
betrouwbaar te dragen.
Zaag op de gewenste positie die inbouwmaat uit. Ter bevestiging van het verzinkbare tafelstopcontact
de zwarte bevestigingsring van de schroefdraad naar onderen afdraaien. Aansluitend het
tafelstopcontact in de voorziene opening laten zakken en van onder de bevestigingsring weer op de
schroefdraad draaien tot het tafelstopcontact vast zit. Let erop, dat er geen leidingen beschadigd
worden.
Eenmaal gemonteerd kan het tafelstopcontact alleen door het verwijderen en opnieuw bevestigen van
de bevestigingsring weer gericht en vergrendeld worden.
Kabel niet knikken; erop letten dat de kabel en stekker vrij zijn van trek- en torsiekrachten. Bescherm
alle kabels en isolaties tegen eventuele beschadigingen.
Steek de aansluitstekker voorzichtig in de stekkerdoos van het huis
6. Openen/Sluiten
Ring naar onder drukken
Steel naar boven trekken - de stekkerdoos wordt uit de tafel getrokken
Om te sluiten gewoonweg weer naar onder drukken.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein

H. Vollmer GmbH
Installatie-instructie art. nr: 45017 Pagina 3 van 3 standaard 05.08.2015
6. Functiestoringen
Zekering geactiveerd?
Stekker ingestoken?
7. Technische gegevens
Artikel Aansluiting Tafelstopcontact
Bescher
mings-
soort
Bescher
mings-
klasse
45017 230 VAC,
50 ~ 60 Hz
Max. belastbaar tot 3500W, 16A,
inbouwdiameter 67mm,
aansluitkabel 1800mm
IP 20 I
8. Onderhoud
Voor de reiniging moet vastgesteld worden dat elke stroomverbinding onderbroken is. Verwijder de
tussenstekker uit de stekkerdoos.
Voor de reiniging een licht vochtige doek gebruiken.
Nooit chemicaliën of schuurmiddelen voor de reiniging gebruiken.
9. Verwijdering
Oude elektronische apparaten moeten worden afgevoerd worden bij een openbaar afvalverzamelpunt
en mogen niet worden verwijderd als huishoudelijk afval.
Heitronic
®
H. Vollmer GmbH
Allmendring 29
D-75203 Königsbach Stein
