Hella marine NaviLED 360 2LT 980 960-0 Series User manual

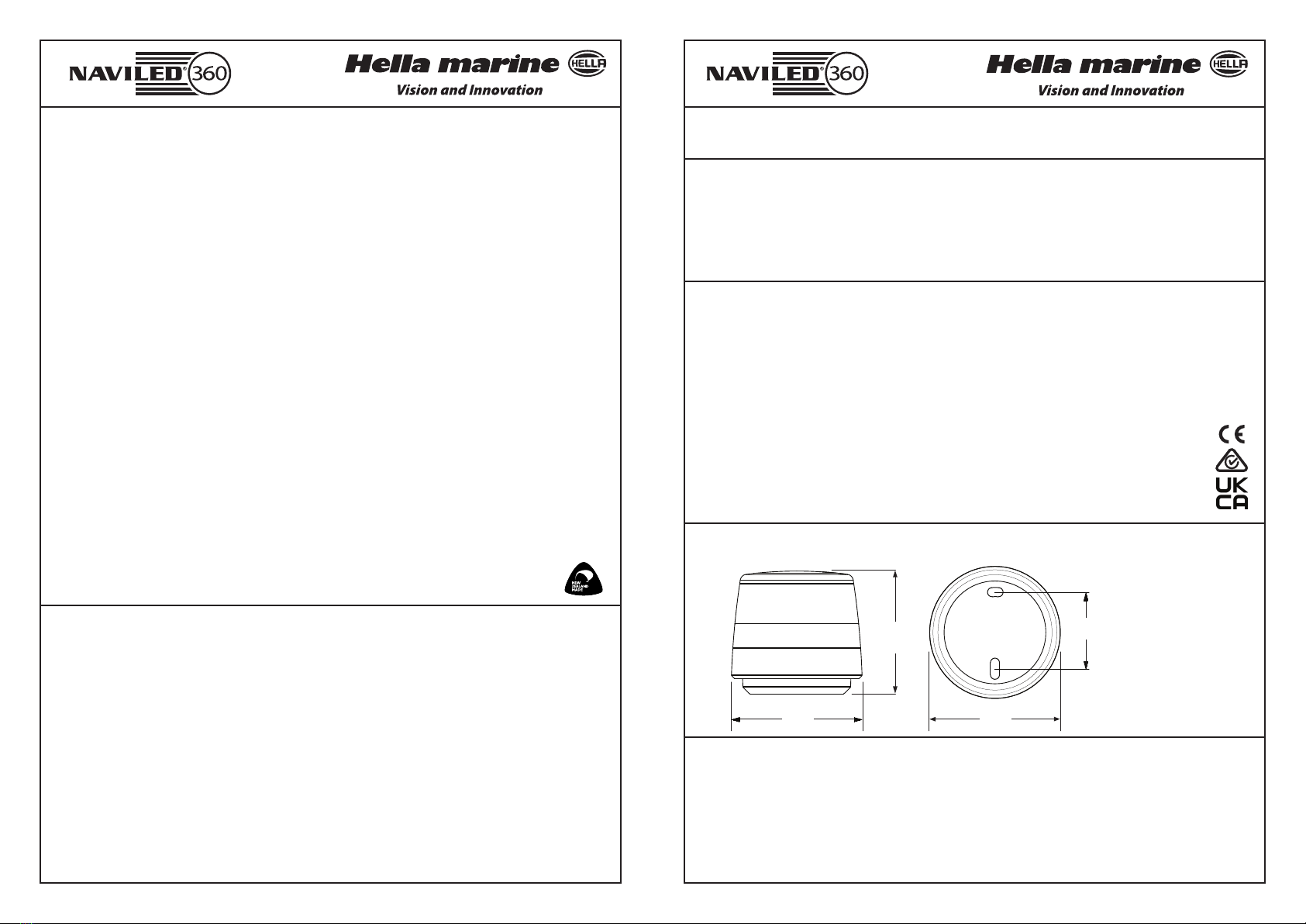

Dimensions
a = 56mm / 2.20”
b = 60mm / 2.36”
c = 33mm / 1.30”
a
bb
c
SIDE VIEW
Hella marine LED Navigation Lamps o󰀨er many advantages over conventional bulb lamps.
Signicantly reduced power consumption, ultra long life and high tolerance to shock and vibration
make the LED lamps the ideal choice for the harsh marine environment.
The Hella marine NaviLED®360 series are Precision Optical Instruments, tested and type
approved to co m p ly with international mar i t ime regulati o n s . They are covered by a 5 year war rant y.
Marine Equipment Directive Declaration of Conformities are available at www.hellamarine.com
Warranty Statement
Electromagnetic Compatibility (EMC)
This LED lamp is an electronic device. The electrical circuits contain components that
suppress possible interference, both emission as well as susceptibility, to the limits prescribed
in international regulations.
Protection against damage due to voltage spikes
This lamp is protected against reverse polarity connection and negative voltage spikes of
up to 700 volts.
For general comments about Hella marine products please e-mail [email protected]
Congratulations! The product you have selected comes from Hella - one of the world's leading
manufacturers of lighting products. The product comes with a 5 year warranty from end user
purchase covering faults in materials, components or workmanship.
In the unlikely event that you should experience a conrmed warranty related problem with your
purchase, Hella will, at its discretion, either repair, replace or refund the purchase price of the
product.
Warranty services may be obtained by returning the product within the warranty period to the Hella
Dealer where the product was originally purchased.
This warranty is in addition to and does not preclude any other rights or remedies available to the
consumer under any local legislation related to the provision of goods or services.
Our goods come with guarantees that cannot be excluded under the Australian Consumer Law.
You are entitled to a replacement or refund for a major failure and for compensation for any other
reasonably foreseeable loss or damage. You are also entitled to have the goods repaired or
replaced if the goods fail to be of acceptable quality and the failure does not amount to a major
failure.
This warranty does not cover:
1) Claim/s as a result of normal wear and tear or of any modications and / or alterations to the product in
any shape or form.
2) Claim/s as a result of non-compliance of the assembly, service and operating instructions and/or any
unt or improper use.
3) Any expenses incurred in the process of making the claim.
Note: For lamps sold in Australia, warranty services are provided by Hella Australia Pty Ltd.
4 Hargrave Place, Mentone, Victoria, 3194 Australia.
Customer Service 1800 061 729 email: [e-mail]
https://www.hella.com/hella-au/assets/media_global/IAM_Statement_of_Warranty.pdf Dimensions
958 780-51 / 03.22
NaviLED®360 Integrated Timer
To ensure long term safety, this NaviLED®360 lamp is equipped with a timing circuit.
Once the lamp has operated for a total time of 10,000 hours, the lamp activates ‘Service Mode’.
Service Mode is indicated by the lamp ashing at a rate of 60 ashes per minute for 15 seconds as
soon as the lamp is switched on. This will occur for 15 seconds every time the lamp is switched on
until the unit has operated for another 2000 hours.
After 2000 hours the Service Mode ash rate doubles to 120 ashes per minute for 15 seconds as
soon as the lamp is switched on.
To ensure the lamp meets the light output criteria of its certication, Hella marine recommends the
lamp be replaced as soon as it enters this 2000 hours Service Mode stage. By normal recreational
boating standards, even with regular night sailing, 'Service Mode' will hardly ever be reached.
NaviLED®360 2 Nautical Mile All Round White / Anchor Lamp
for: 2LT 980 960-0xx
Housing Material UV resistant high impact plastic
Lens Material Heavy duty Grilamid®
Minimum Visible Distance 2 Nautical Miles
Cable Pre-wired with twin core marine cable
Operating Voltage Multivolt™ 9-33V DC
Voltage Protection Spike protected to +500 volts
Reverse polarity protected to -700 volts
Power Consumption Less than 1W (0.08A @ 12V / 0.04A @ 24V)
Degree of Protection IP 67 - Completely Sealed
Weight 90g (including cable)
International Approvals IMO COL REG 72, USCG 33 CFR 183.810 2NM,
ABYC A-16, Wheelmark, RCD, Maritime NZ

Assembly Instructions
LED modules are polarity conscious.
Reverse polarity will not damage this product but will
inhibit its function.
Hella recommends wire connections be soldered,
and heat shrink tubing applied to seal the joint.
Note: Lamp must be protected by a fuse rated at 3 amperes
maximum.
Wiring Colour Coding
Colour Connect to
Black Negative (-ve)
Red Signal (+ve)
Correct Positioning
NaviLED®360 All Round / Anchor
Lamps must be installed as follows:
When the lamp operates, the light should not
be obstructed or concealed by masts,
topmasts or structures, i.e. installed on the
highest point of a vessel so the light arc is
unbroken.
All Round lamps must be positioned as close
as practicable to the fore and aft centre line
of a vessel. (see Fig.1)
The All Round white lamp on a power driven
vessel less than 12m in length shall be
installed at least one meter higher than the
sidelights.
The lamp must be installed so that the
horizontal surface of the base is parallel to
the vessel's water line. (see Fig.2)

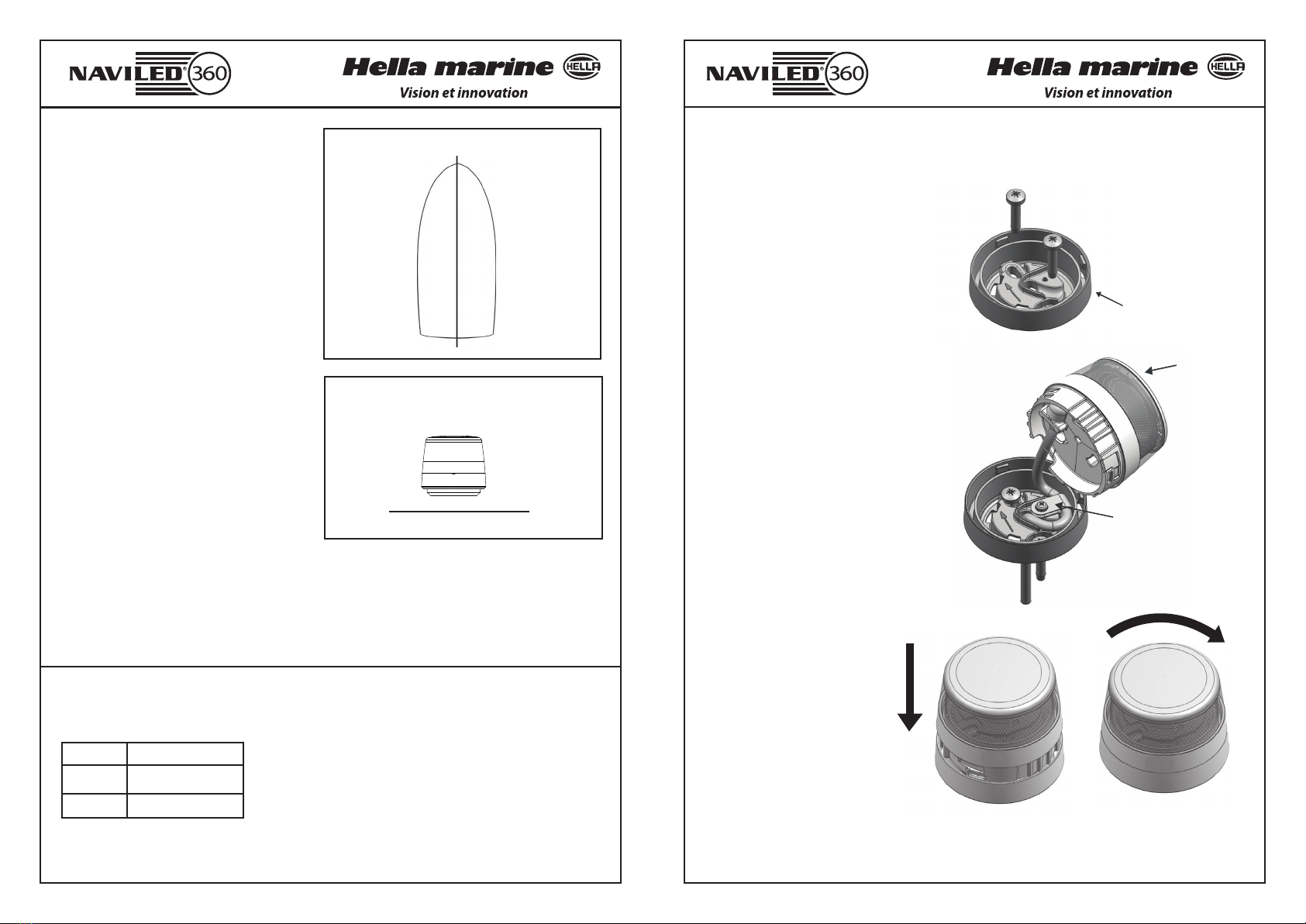

Fig. 1 On the fore and aft centre line.
Fore
Centre Line
Aft
Fig. 2 Installed so base is parallel to vessel's
water line.
www.hellamarine.com
Step 3
3.1 Push Lamp Module into
the Mounting Cup
3.2 Twist clockwise to lock
3.3 Connect power
Step 2
2.1 Feed cable through centre hole
of the Mounting Cup
2.2 Fix Cable Clamp
Step 1
Fix Mounting Cup with direction arrow
pointing straight ahead.
Mounting Cup
Cable Clamp
Lamp Module
Fore
Aft
Note: Do not open Lamp Module
No servicable parts inside.
Rotate clockwise to lock
Vessel's water Line
Dimensions
a = 56mm / 2.20”
b = 60mm / 2.36”
c = 33mm / 1.30”
a
bb
c
SIDE VIEW

Dimensions
a = 56mm / 2.20”
b = 60mm / 2.36”
c = 33mm / 1.30”
a
bb
c
SIDE VIEW
Garantieerklärung
Elektromagnetische Verträglichkeit (EMV)
Diese LED-Laternen sind elektronische Geräte. Ihre integrierten Schaltkreise beinhalten
Komponenten, die Interferenzen (sowohl Emissionen als auch Anfälligkeit für Strahlung anderer
Geräte) unterdrücken und entsprechen internationalen Bestimmungen.
Schutz gegen Schäden durch Spannungsspitzen
Diese Laterne ist gegen Spannungsspitzen (bis +50 0 Volt) und Verpolung (bis -700 Volt) geschützt.
Hella marine LED Navigationslaternen bieten erhebliche Vorteile gegenüber herkömmlichen Laternen mit
Glühlampen: Deutlich verringerte Leistungsaufnahme, extrem lange Lebensdauer und Unempndlichkeit
gegen Stöße und Vibrationen machen NaviLED®Pro LED Laternen ideal für die hohe Beanspruchung im
maritimen Einsatz.
Hella marine NaviLED®PRO Navigationslaternen sind optische Präzisionsinstrumente, typgeprüft
nach internationalen Standards. Sie sind mit einer Garantie von 5 Jahren ausgestattet.
Konformitätserklärungen nach der Schi󰀨sausrüstungsrichtlinie nden Sie unter www.hellamarine.com
H e r z l i c h e n G l ü c k w u n s c h ! D a s so e b e n vo n I h n e n e r w o r b e n e Q u a l i t ä t s p r o d u k t k o m m t v o n H e l l a , e i n e m
der führenden Hersteller von Beleuchtungssystemen weltweit. Das von Ihnen gewählte Produkt ist
mit einer Garantie von 5 Jahren ausgestattet und deckt Fehler in Materialien, Komponenten und
Verarbeitung ab und gilt ab Kaufdatum.
In dem unwahrscheinlichen Fall, dass ein Produkt tatsächlich fehlerhaft ist und ein Garantiefall
vorliegt, wird Hella Ihr Produkt nach eigenem Ermessen reparieren, ersetzen oder den Kaufpreis
zurückerstatten.
Garantieleistungen können durch Rücksendung der Ware innerhalb der Garantiezeit an den Hella-
Händler, bei dem das Produkt ursprünglich gekauft wurde, erhalten werden.
Diese Garantie gilt zusätzlich zu allen anderen Rechten oder Rechtsmitteln, die dem Verbraucher im
Rahmen einer lokalen Gesetzgebung in Bezug auf die Bereitstellung von Waren oder Dienstleistung
zur Verfügung stehen und schließt diese nicht aus.
Diese Garantie gilt nicht für :
1) Ansprüche, die aus normalem Verschleiß des Produktes oder etwaigen Änderungen oder
Modikationen am Produkt in irgendeiner Form entstehen.
2) Ansprüche, die als Folge aus Nichteinhaltung der Montage-, Service-, oder Bedienungsanleitung oder
durch unsachgemäßen Gebrauch entstehen.
3) Jegliche Kosten, die durch den Prozess der Inanspruchnahme der Garantie entstehen.
Bei Fragen zu Hella marine Produkten wenden Sie sich bitte an [email protected]
Abmessungen
Materialbeschreibung Lichtscheibe UV-resistent, Gehäuse aus Nylon
Tragweite 2 Seemeilen
Kabel Vorverkabelt mit Anschlussleitung
Betriebsspannung Multivolt™ 9-33V DC
Spannungsschutz Spannungsspitzen bis +500V
Verpolung bis -700V
Leistungsaufnahme Weniger als 1W (0.08A @ 12V / 0.04A @ 24V)
Schutzgrad IP 67 - Hermetisch versiegelt
Gewicht 90g inklusive Kabel
Internationale Zulassungen IMO COL REG 72, USCG 33 CFR 183.810 2NM,
ABYC A-16, Wheelmark, RCD, Maritime NZ
Beschreibung der NaviLED®360 Zeitschaltung
Um Ihre langjährige Sicherheit auf See zu gewährleisten, wird jede NaviLED®360 mit einer
Zeitschaltung ausgestattet.
Wenn die Lampe für eine Gesamtzeit von 10.000 Stunden betrieben wurde, aktiviert die Lampe ihren
Service-Modus.
Ein 15 Sekunden langes Blinken (60/min) beim Einschalten der Laterne signalisiert dem Bootsführer,
daß die Laterne auf Service-Modus geschaltet hat. Nach der Signalisierung des Service-Modus
schaltet die Laterne zurück auf Dauerlicht. Nach weiteren 2.000 Betriebsstunden im Service-Modus
verdoppelt sich die Blinkfrequenz der Laterne auf 120 Blinksignale pro Minute.
Um sicher zu gehen, daß die Navigationsbeleuchtung auch weiterhin die erforderlichen Tragweiten
erreicht, wird dem Bootsführer empfohlen, spätestens jetzt das komplette Lichtmodul der Laterne
zu ersetzen.
Der Service-Modus sollte erst nach mehreren zehntausend Betriebsstunden auftreten und wird
bei Sportbooten, selbst bei regelmäßigem Nachtsegeln, mit hoher Wahrscheinlichkeit nie erreicht
werden.
NaviLED®360 Vollkreis- / Ankerlaternen für den Direktaufbau
für: 2LT 980 960-0xx

Verpolung beschädigt diese Laterne nicht, verhindert aber
ihre Funktion.
Hella marine empfiehlt, Kabelverbindungen gegen
Feuchtigkeit und Umwelteinüsse zu schützen.
Hinweis: Hella marine empehlt, die Laterne mit einer
Sicherung mit einer Bemessungsstromstärke von nicht mehr
als 3 Ampere abzusichern.
Kabel-Farbkennzeichnung
Farbe Verbinden mit
Schwarz Negativ (-ve)
Rot Signal (+ve)
Einbau
www.hellamarine.com
Hinweis: Lichtmodul nicht ö󰀨nen. Es sind keine
wartbaren Teile enthalten.
Installationsanweisung
NaviLED®360 Vollkreis- / Anker-
laternen für den Direktaufbau müssen
wie folgt angebracht werden:
Während des Gebrauchs darf das Licht der
Laternen nicht durch Teile des Fahrzeuges,
durch an Bord bendliche Gegenstände oder
durch
Personen verdeckt werden. (z.B. durch An-
bringung an der höchsten Stelle des Bootes,
so daß der Lichtaustritt nicht behindert wird).
Eine Vollkreislaterne muß auf der Längsschi󰀨s-
achse des Schi󰀨es angebracht werden (siehe
Bild 1).
Die Vollkreislaterne auf motorbetriebenen
Fahrzeugen von weniger als 12 Metern
Länge muß mindestens 1 Meter höher als die
Seitenlichter angebracht werden.
Die Vollkreislaterne muß so installiert sein, daß
die horizontale Unterseite des Sockels parallel
mit der Wasserlinie verläuft (siehe Bild 2).
Bild 1: Installation auf der Längsachse.
Bug
Längsschi󰀨sachse
Heck
Bild 2: Parallel zur Wasserlinie
Wasserlinie
Dimensions
a = 56mm / 2.20”
b = 60mm / 2.36”
c = 33mm / 1.30”
a
bb
c
SIDE VIEW
Schritt 3
3.1 Leuchte in Montage
halter stecken und durch
3.2 Drehen im Uhrzeigersinn
einrasten
3.3 Anschluss an die
Stromversorgung
herstellen
Schritt 2
2.1 Zuleitung durch das mittlere
Loch des Montagehalters
fuehren
2.2 Kabel mit Zugentlastung xieren
Schritt 1
Montagehalter mit Pfeil in Signal-
Null-Richtung auf eine waagerechte
Oberäche montieren
Montagehalter
Zugentlastung
Lichtmodul
Bug
Heck

Dimensions
a = 56mm / 2.20”
b = 60mm / 2.36”
c = 33mm / 1.30”
a
bb
c
SIDE VIEW
Les feux de navigation à LED de Hella marine procurent de nombreux avantages par rapport
aux feux conventionnels à ampoules tels qu'une consommation électrique extrêmement
réduite, une durée de vie étendue et une résistance élevée aux chocs et aux vibrations.
L e s f e u x à L E D r e p r é s e n t e n t l e c h o i x i d é a l p o u r u n e u t i l i s a t i o n d a n s u n e n v i r o n n e m e n t c o r r o s i f t e l q u e l e m i l i e u m a r i n . L e s
feux de navigation NaviLED®P R O d e H e l l a m a r i n e s o n t c l a s s é s c o m m e d e s " i n s t r u m e n t s o p t i q u e s d e p r é c i s i o n " , t e s t é s e t
h o m o l o g u é s p a r t y p e s e l o n l a r é g l e m e n t a t i o n m a r i t i m e i n t e r n a t i o n a l e . I l s s o n t é g a l e m e n t c o u v e r t s p a r u n e g a r a n t i e d e 5 a n s .
Les déclarations de conformité de la directive sur les équipements marins sont disponibles sur le site
www.hellamarine.com.
Déclaration de garantie
Compatibilité électromagnétique (EMC)
Cet éclairage à LED est un appareil électronique. Les circuits électriques incorporent des
composants qui éliminent les interférences potentielles, tant au niveau des émissions
propres à l'appareil qu'à la susceptibilité aux émissions externes, selon les normes
internationales en vigueur.
Protection contre les dégâts liés aux pics de tension
Ce feu est protégé contre les inversions de polarité ainsi que les pics de tension jusqu'à - 700 volts.
Pour tout commentaire ou suggestion sur nos produits, nous vous invitons à nous contacter
par email : [email protected]
Félicitations! Le produit que vous venez d'acquérir est conçu et fabriqué par Hella, l'un des premiers
fabricants mondiaux d'éclairage. Ce produit est couvert par une garantie de 5 ans à partir de la date
d’achat par l’utilisateur nal, cette garantie couvrant tout défaut lié à la fabrication, aux matériaux ou aux
composants utilisés.
Dans l'éventualité peu probable que vous rencontriez un cas avéré de garantie sur le produit acheté, Hella
pourra, à sa discrétion, soit réparer, soit remplacer le produit ou encore rembourser celui-ci à hauteur de
sa valeur d’achat.
Pour toute demande de prise en charge d'un produit sous garantie, veuillez retourner celui-ci dans les
délais impartis auprès du revendeur Hella où l’achat a été e󰀨ectué.
Cette garantie s’applique en complément et ne s’oppose pas à tous autres droits ou recours dont le
consommateur pourrait bénécier au terme de la législation locale en vigueur relative à la prestation de
biens ou de services.
La garantie ne couvre pas:
1.) les réclamations découlant d’une usure normale du produit ou faisant suite à toute modication ou
altération du produit sous quelque forme que ce soit.
2.) toute réclamation résultant du non-respect des instructions de montage, d’entretien ou d’utilisation ou
encore d’un usage inadapté ou détourné du produit.
3.) tout frais engendrés par la demande de prise en charge.
Dimensions
Matériau boîtier: plastique résistant aux UV et aux impacts
Matériau verrine: Grilamid® ultra résistant
Portée lumineuse (min): 2 milles nautiques
Cablâge: précâblé avec câble spécique marine à 2 brins
Tension de fonctionnement: Multivolt™ 9-33V DC
Protection électrique: protégé contre les pics de tension jusqu'à 500V
et jusqu'a -700 V en inversion de polarité
Consommation électrique: moins de 1W (0.08A @ 12V / 0.04A @ 24V)
Niveau de protection: IP 67 - complètement étanche
Poids 90g (câble inclus)
Homologations internationales IMO COL REG 72, USCG 33 CFR 183.810 2NM,
ABYC A-16, Wheelmark, RCD, Maritime NZ
Description du système de minutage
des feux de navigation NaviLED®360
Pour satisfaire aux exigences de la sécurité en mer sur le long terme, chaque feu de navigation
NaviLED®360 est équipé d’un minuteur.
Lorsque la durée d'utilisation du feu atteint 10 000 heures, celui-ci passera en «Service Mode» (mode
entretien).
Lorsque le feu passe en «Service Mode», celui-ci scintille à l’allumage pendant 15 secondes à
raison de 60 ashes/minute. Cet avertissement initial de 15 secondes se reproduira à chaque allumage et
ce pendant les prochaines 2000 heures d'utilisation.
Une fois cette période de 2000 heures écoulée, la fréquence de scintillement doublera pour atteindre 120
ashes / minute pendant les 15 secondes qui succèdent à l’allumage.
Pour garantir que l’intensité lumineuse du feu de navigation soit conforme à sa certication, Hella marine
recommande que celui-ci soit remplacé dès lors qu'il entre dans la phase de «Service Mode» des 2000
heures.
A noter que pour les navires de plaisance, ce stade ne sera probablement jamais atteint, même lorsque
de nombreuses navigation de nuit sont e󰀨ectuées.
Feu NaviLED®360 Feu visible sur tout l'horizon / feu de mouillage
pour: 2LT 980 960-0xx

www.hellamarine.com
L e s é c l a i r a g e s à L E D o n t u n e p o l a r i t é p r é d é t e r m i n é e . L' i n v e r s i o n
de polarité n'endommagera pas ce produit mais ses fonctions
seront rendues inopérantes. Hella recommande que les câbles
soient soudés et qu'une gaine de protection thermorétractable
soit ajoutée pour garantir l'étanchéité.
NB: le feu de navigation doit être protégé par un fusible de 3
ampères
Codage couleur du câble
Couleur Raccordement
Noir Négatif (-)
Rouge Signal (+)
Montage
www.hellamarine.com
Etape no. 3
3.1 Insérer le module
lumineux dans l'embase.
3.2 Visser dans le sens
horaire pour sécuriser
l'ensemble.
3.3 Procéder au raccordement
électrique
Etape no. 2
2.1 Faire passer le câble par le trou
situé au centre de l'embase de
montage.
2.2 Visser le serre-câble.
Etape no. 1
Monter l'embase avec la èche pointant
vers l'avant.
Embase de
montage
Serre-câble
Module
lumineux
Proue
Poupe
Note: ne pas ouvrir la lampe, celle-ci ne
contient pas de pièces pouvant être remplacées.
Positionnement adéquat du feu
Les feux NaviLED®360 / feux de
mouillage doivent impérativement être
montés comme suit:
Lorsque le feu est en service, sa lumière ne
doit pas être obstruée par les superstructures
ou tout autres objets. L'installer par exemple à
l’endroit le plus haut du navire où son faisceau
lumineux ne pourra être occulté.
Le feu visible sur tout l’horizon (360º) doit être
monté sur l’axe médian du navire (Fig. 1).
Le feu visible sur tout l’horizon sur un navire à
propulsion mécanique de moins de 12 mètres
de longueur doit être installé au moins 1 mètre
au dessus des feux latéraux.
Le feu visible sur tout l’horizon doit être installé
de sorte que la surface horizontale de sa base
soit parallèle à la ligne de ottaison du navire
(Fig. 2).
Schéma 1: Installation sur l'axe médian du navire
Etrave
L'axe médian du navire
Poupe
Schéma 2: Parallèle à la ligne de ottaison
Ligne de ottaison
Dimensions
a = 56mm / 2.20”
b = 60mm / 2.36”
c = 33mm / 1.30”
a
bb
c
SIDE VIEW
