Hella marine Sea Hawk 2LT 980 670 Series User manual

980 703-30 / 06.19
Warranty / Garantie / Garantie
ENGLISH
Congratulations! The product you have selected comes from HELLA – one of the world's leading manufacturers of lighting products.
The product comes with a 5 year warranty from end user purchase covering faults in materials, components or workmanship.
In the unlikely event that you should experience a conrmed warranty related problem with your purchase, HELLA will, at its discretion,
either repair, replace or refund the purchase price of the product. Warranty services may be obtained by returning the product within the
warranty period to the HELLA dealer where the product was originally purchased.
This warranty is in addition to and does not preclude any other rights or remedies available to the consumer under any local legislation
related to the provision of goods or services.
Our goods come with guarantees that cannot be excluded under the Australian Consumer Law. You are entitled to a replacement
or refund for a major failure and for compensation for any other reasonably foreseeable loss or damage. You are also entitled to
have the goods repaired or replaced if the goods fail to be of acceptable quality and the failure does not amount to a major failure.
This warranty does not cover:
1. Claim/s as a result of normal wear and tear or of any modications and / or alterations to the product in any shape or form.
2. Claim/s as a result of non-compliance of the assembly, service and operating instructions and/or any unt or improper use.
3. Any expenses incurred in the process of making the claim.
Note: For lamps sold in Australia, warranty services are provided by Hella Australia Pty Ltd., 4 Hargrave Place, Mentone, Victoria, 3194 Australia.Customer
Service 1800 061 729 email: [email protected] https://www.hella.com/hella-au/assets/media_global/IAM_Statement_of_Warranty.pdf
For general comments about HELLA'S products please contact us on E-mail at [email protected]
DEUTSCH
Herzlichen Glückwunsch! Das von Ihnen erworbene Qualitätsprodukt kommt von HELLA, einem der führenden Hersteller
von Beleuchtungssystemen weltweit, und ist mit einer Garantie von 5 Jahren ausgestattet. Diese deckt Fehler in Materialien,
Komponenten und Verarbeitung ab und gilt ab Kaufdatum.
In dem unwahrscheinlichen Fall, dass ein Produkt tatsächlich fehlerhaft ist und ein Garantiefall vorliegt, wird HELLA Ihr Produkt nach
eigenem Ermessen reparieren, ersetzen oder den Kaufpreis zurückerstatten.
Garantieleistungen können durch Rücksendung der Ware innerhalb der Garantiezeit an den HELLA-Händler, bei dem das Produkt
ursprünglich gekauft wurde, erhalten werden.
Diese Garantie gilt zusätzlich zu allen anderen Rechten oder Rechtsmitteln, die dem Verbraucher im Rahmen einer lokalen Gesetzgebung
in Bezug auf die Bereitstellung von Waren oder Dienstleistung zur Verfügung stehen und schließt diese nicht aus.
Diese Garantie gilt nicht für:
1. Ansprüche, die aus normalem Verschleiß des Produktes oder etwaigen Änderungen oder Modikationen am Produkt in irgendeiner Form entstehen.
2. Ansprüche, die als Folge aus Nichteinhaltung der Montage-, Service-, oder Bedienungsanleitung oder durch unsachgemäßen Gebrauch entstehen.
3. Jegliche Kosten, die durch Inanspruchnahme der Garantie entstehen.
Wenn Sie Fragen oder Anmerkungen zu HELLA Produkten haben, kontaktieren Sie uns bitte per E-Mail: [email protected]
FRANCAIS
Félicitations! Le produit que vous venez d'acquérir est conçu et fabriqué par HELLA, l'un des premiers fabricants mondiaux
d'éclairage. Ce produit est couvert par une garantie de 5 ans à partir de la date d’achat par l’utilisateur nal, cette garantie
couvrant tout défaut lié à la fabrication, aux matériaux ou aux composants utilisés.
Dans l'éventualité peu probable que où rencontriez un cas avéré de garantie sur le produit acheté, HELLA pourra, à sa discrétion, soit
réparer, soit remplacer le produit ou encore rembourser celui-ci à hauteur de sa valeur d’achat.
Pour toute demande de prise en charge d'un produit sous garantie, veuillez retourner celui-ci dans les délais impartis auprès du revendeur
HELLA où l’achat a été effectué.
Cette garantie s’applique en complément et ne s’oppose pas à tous autres droits ou recours dont le consommateur pourrait bénécier au
terme de la législation locale en vigueur relative à la prestation de biens ou de services.
La garantie ne couvre pas:
1. les réclamations découlant d’une usure normale du produit ou faisant suite à toute modication ou altération du produit sous quelque forme que ce soit.
2. toute réclamation résultant du non-respect des instructions de montage, d’entretien ou d’utilisation ou encore d’un usage inadapté ou détourné du produit.
3. tout frais engendrés par la demande de prise en charge.
Pour tout commentaire ou suggestion sur les produits HELLA, nous vous invitons à nous contacter par email: [email protected]
Light Source LED
Light Output ~200 lumens (for white multivolt version)
Color Temperature 5500K
Operating Voltage MultivoltTM 9-33V DC or 12V DC
Power Consumption <3W (<0.25A@12V / <0.125@24V)
Housing Material UV and impact resistant plastic
Lens Material Heavy duty Grilamid®
Bracket Material 316 stainless steel
Cable Pre-wired with twin core marine cable
Degree of Protection IP 67 – Completely sealed
Weight 250 g (including cable)
Manufacturing Location New Zealand
Electrical Protection This lamp is protected against reverse polarity connection and negative voltage spikes
up to 500 volts.
Electromagnetic Compatibility (EMC)
This LED lamp is an electronic device. The electrical circuits contain components that suppress possible interference,
both emission as well as susceptibility, to the limits prescribed in international regulations.
Wiring Colour Coding
LED modules are polarity conscious. Reverse polarity will not damage this product but will inhibit its function.
HELLA recommends wire connections be soldered, and heat shrink tubing applied to seal the joint. Lamp must be protected by
a fuse rated at 5 amperes maximum. Note: do not attempt to open, no serviceable parts inside.
Angle adjustment
Once the lamp is installed, the swivel resistance can be adjusted by gradually tightening the end cap screws located on each side.
It is important that both friction mounts are adjusted to apply similar friction and that the screws are not over tightened.
Hella marine LED products offer many advantages over conventional bulb lamps. Signicantly reduced power consumption, ultra
long life and high tolerance to shock and vibration make the LED lamps the ideal choice for the harsh marine environment.
www.hellamarine.com
Cable colour Connect to Power Consumption
Red Positive (+) <3 watts
Black Negative (-)

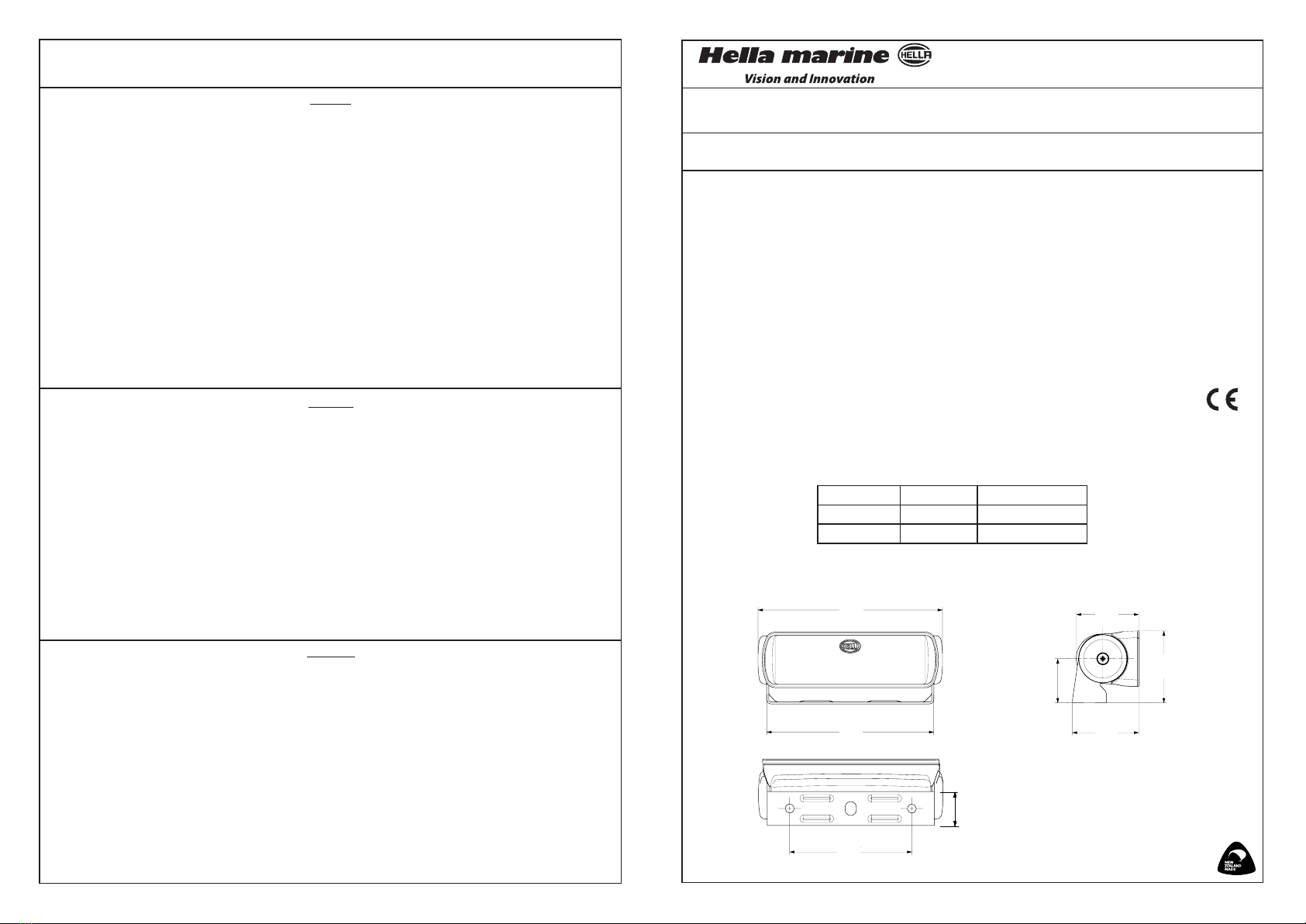

INSTRUCTION SHEET: Sea Hawk LED Deck Floodlight
for: 2LT 980 670-xxx
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h

a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
Source lumineuse: LED
Intensité lumineuse: ~200 lumens (version Multivolt à LED blanches)
Température de couleur: 5500K
Tension de fonctionnement: MultivoltTM 9-33V DC ou 12V DC
Consommation: <3W (<0.25A@12V / <0.125@24V)
Matériau boîtier: plastique résistant aux impacts et aux rayons UV
Matériau lentille: Grilamid® ultra résistant
Matériau étrier: inox 316 poli
Cablâge: précâblé avec du câble à 2 brins de qualité marine
Niveau de protection: IP 67 – complètement étanche
Poids: 250 g (câbles inclus)
Origine: Nouvelle-Zélande
Protection électrique: Cet éclairage est protégé contre les inversions de polarité et les pics de tension jusqu'à -500V.
Compatibilité électromagnétique (EMC)
Cet éclairage à LED est un appareil électronique. Les circuits électriques incorporent des composants qui éliminent les
interférences potentielles, tant au niveau des émissions propres à l'appareil qu'à la susceptibilité aux émissions externes,
selon les limites prescrites par les normes internationales.
Codage couleur du câblage:
Les éclairages à LED ont une polarité prédéterminée. L’inversion de polarité n’endommagera pas ce produit mais ses fonctions seront
rendues inopérantes. HELLA recommande que les câbles soient soudés et qu’une gaine de protection thermorétractable soit ajoutée
pour garantir l’étanchéité. Le projecteur doit être protégé par un fusible de 5 ampères maximum.
Note: ne pas ouvrir la lampe, celle-ci ne contient pas de pièces pouvant être remplacées.
Ajustement angulaire:
Une fois le projecteur mis en place, la résistance de pivotement peut être ajustée en serrant progressivement les vis latérales.Il est important
que les deux plaques de friction soient ajustées de manière identique. Eviter un serrage excessif des vis.
Couleur: Raccordement: Consommation
Rouge Positif (+) <3 watts
Noir Négatif (-)
Les projecteurs à LED de Hella marine offrent de nombreux avantages par rapport aux projecteurs traditionnels à ampoules. Avec leur
consommation d'énergie minimale, leur durée de vie extrêmement longue et leur haute résistance aux chocs et aux vibrations, les
projecteurs à LED représentent le choix idéal face aux rigueurs du milieu marin.
www.hellamarine.com
FICHE TECHNIQUE: Projecteur de pont à LED Sea Hawk
pour: 2LT 980 670-xxx
Leuchtmittel LED
Lichtleistung ~200 Lumen (Multivolt weiß)
Farbtemperatur 5500K
Betriebsspannung MultivoltTM 9-33V DC oder 12V DC
Leistungsaufnahme <3W (<0.25A@12V / <0.125@24V)
Material Gehäuse Schlagzäher Kunststoff, UV-beständig
Material Lichtscheibe Heavy duty Grilamid®
Material Halter Edelstahl 316 rostfrei
Kabel Vorverkabelt mit zweiadrigem Marinekabel
Schutzgrad IP 67 – Hermetisch versiegelt
Gewicht 250 g (inklusive Kabel)
Herstellungsland Neuseeland
Elektrischer Schutz Leuchte ist gegen Verpolung und negative Spannungsspitzen bis zu 500 Volt geschützt.
Elektromagnetische Verträglichkeit (EMV)
LED-Leuchten sind elektronische Geräte. Ihre integrierten Schaltkreise beinhalten Komponenten, die Interferenzen
(sowohl Emissionen als auch Anfälligkeit für Strahlung anderer Geräte) unterdrücken und entsprechen internationalen
Bestimmungen.
Kabel-Farbkennzeichnung
Bei Verpolung wird die Laterne nicht beschädigt, aber in ihrer Funktion beeinträchtigt. HELLA empehlt, alle Kabelverbindungen
zu löten und anschließend mit Schrumpfschlauch abzudichten. Die Sicherung der Laterne sollte nicht mehr als 5 Ampere betragen.
Hinweis: In diesem Gerät sind keine vom Benutzer wartbaren Teile vorhanden.
Verstellung des Neigungswinkels
Ist die Leuchte installiert, kann der Schwenkwiderstand eingestellt werden, indem die Schrauben an den Seiten schrittweise festgezogen
werden. Es ist wichtig, dass beide Schrauben gleich fest angezogen und nicht überdreht sind.
www.hellamarine.com
Farbe Verbinden mit Leistungsaufnahme
Rot Positiv (+) <3 Watt
Schwarz Negativ (-)
GEBRAUCHSANWEISUNG: Sea Hawk LED Deckscheinwerfer
für: 2LT 980 670-xxx
Hella marine LED Leuchten bieten erhebliche Vorteile gegenüber herkömmlichen Laternen mit Glühlampen: Durch deutlich verringerte
Leistungsaufnahme, extrem lange Lebensdauer und Unempndlichkeit gegen Stöße und Vibrationen sind LED Leuchten ideal für
hohe Beanspruchungen im maritimen Einsatz.
Abmessungen
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
a
b
c
e
d
f
g
Dimensions
a = 136mm / 5.35”
b = 123mm / 4.84”
c = 53.0mm / 2.08’’
d = 49.0mm / 1.93”
e = 46.0mm / 1.81”
f = 32.5mm / 1.28”
g = 90.0mm / 3.54”
h = 25.0mm / 0.98”
h
