Helvex H3303-THD User manual

1-07-0851-5
Herramienta y Materiales Recomendados
perico teflón
/ Recommended Tools and Materials
plumber’s tape
adjustable
wrench
Hola soy Fluxy, te
ayudaré a instalar
tu producto.
Hi I'm Fluxy, I'll
help you to install
your product.
*Medidas
Recomendadas.
*Recommended
Dimensions.
1
Requerimientos de Instalación a Pared
Brazo y chapetón para pared
Arm and wall flange
NPT
FFL
cuerpo mezclador
(no incluido)
(Nivel de Piso Terminado)
mixing valve
(not included)
(Finished Floor Level)
brazo (incluido)
Mod. TR-035
arm (included)
Model TR-035
ADVERTENCIA / WARNING
Para disminuir el riesgo de lesiones o daños a la propiedad, lea todas las instrucciones antes de instalar el
producto. Utilice gafas de seguridad. En obras de construcción, instalación, modificación, ampliación y
reparación deben cumplir con el reglamento de construcción y obras de su localidad. El producto ilustrado
puede sufrir cambios de aspecto como resultado de la mejora continua a la que está sujeto.
Agradecemos su elección por los productos HELVEX.
Estamos seguros de que su confiabilidad por el producto excederá sus más altas expectativas, cuya
funcionalidad, estética, durabilidad, respaldo integral y alta calidad le otorgarán plena satisfacción por años,
reflejando el compromiso con la calidad, innovación y el medio ambiente que forman parte de Helvex.
Thank you for choosing HELVEX products.
We are confident that the product reliability will exceed your maximum expectations. The functionality,
aesthetics, durability, quality and support will grant you full satisfaction for years, it is Helvex commitment to
the quality, innovation and the environment.
To reduce the risk of injury or property damage, read all instructions. Before installing the product, please
remember to use safety glasses. Apply building normative for any construction, installation, alteration,
extension or repair. As result of continuous improvement, the product illustration may change in appearance.
INSTALLATION GUIDE
GUÍA DE INSTALACIÓN
Cada metro de altura de
su producto a la base
del tinaco equivalen a
(0,1 kg/cm²) [1,42 PSI].
Every meter of height of
your product to the base
of the tube is equivalent
to (0,1 kg/cm²) [1,42
PSI].
Requerimientos de Instalación
Installation Requirements
H-3303-C/B
Requerimientos de Instalación
Installation Requirements
Modelo / Model Mínima / Minimum Máxima / Maximum
kg/cm² PSI kPa kg/cm² PSI kPa
H-3302
1,0 14,2 98,06 6,0 85,3 588,3
H-3302-C/B
H-3303, H3303-THD
H-3303-C/B
*120 cm
47,2"
*70 cm
27,5"
H-3302
H-3302-C/B
H-3303
H-3303-C/B
Cromo / Blanco
Chrome / White
H-3303
Regadera Cuadrada Multichorro de Plato Ancho 10"x10" con Botón de
Cambios en el Plato para 3 Tipos de Sensaciones. Incluye Brazo
Angular 90° y Chapetón con Sistéma Anticalcáreo.
10" x 10" 3-Jet Multi Function Square Rain Shower Head with Change
Button on the Plate with Antilimescale System. Includes Arm and
Escutcheon.
Cromo / Chrome
H-3302-C/B
Cromo / Blanco / Chrome / White
H-3302
Regadera Redonda Multichorro de Plato Ancho 10" con Botón de
Cambios en el Plato para 3 Tipos de Sensaciones. Incluye Brazo
Angular 90° y Chapetón con Sistéma Anticalcáreo.
10" 3-Jet Multi Function Round Rain Shower Head with Change Button
on the Plate with Antilimescale System. Includes Arm and Escutcheon.
Cromo / Chrome
This Installation Guide Applies to the Product in any Finishing.
Esta Guía de Instalación Aplica al Producto en Cualquier Acabado.
Para el correcto funcionamiento de estos productos, se
recomiendan las siguientes presiones:
For the correct functioning of these products, the
recommended water pressures is:
[email protected]
Original Spare Parts:
Consultancy and Technical
(52) 55 53 33 94 31
(52) 55 53 33 94 00
Refacciones Originales:
Asesoría y Servicio Técnico:
Ext. 5913, 5068 y 4815
Service:
(52) 55 53 33 94 21
[email protected]
www.refaccioneshelvex.com.mx
H3303-THD
Cromo / Chrome
H3303-THD
Requirements for Wall Installation
NOTA: Se recomienda que la instalación sea totalmente rígida.
NOTE: It is recommended that the installation is completely rigid.
Componentes del Producto /
Product Components
2
1
2
2
3
3
H-3302
H-3303
H-3302-C/B
H3303-THD
1 Regadera / Shower Head
No. Descripción / Description
2 Brazo / Arm
3 Chapetón / Escutcheon
/ Gasket4 Empaque
1
4
4
H-3303-C/B
3

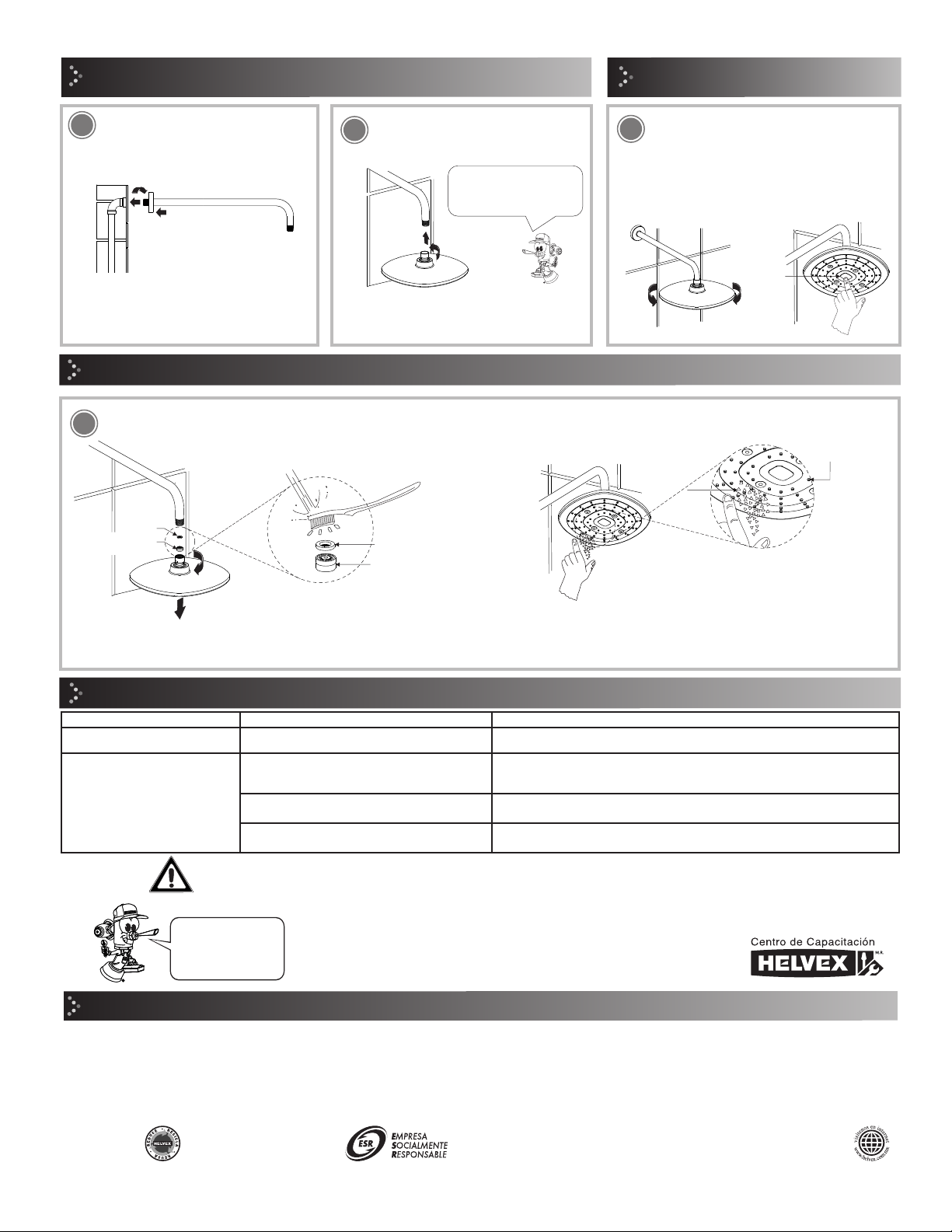

Instalación General /
General Installation
Inserte el chapetón al brazo,
colóquelo detrás de la cuerda. /
Insert the escutcheon into the arm,
place it behind the thread.
Coloque teflón en las conexiones roscadas.
Apply plumber’s tape around the threaded
connections.

Oriente el plato en un plano horizontal. La
regadera tiene la opción de 3 chorros
diferentes, seleccione el chorro deseado
oprimiendo el botón del plato. / Adjust the
shower in the horizontal plane. The shower
has 3 different jets, select the desired jet
pressing the button.
Instalación General /
2
Instalación Cuerpo Lateral
Mantenimiento / Maintenance
Operación / Operation
Enrosque la regadera al brazo
(incluido). / Screw the shower head to
the arm (included).
56
Nota: El plato de la regadera debe de colocarse
totalmente horizontal y no inclinado.
Note: The shower plate should be placed
completely horizontal and no tilted.
Coloque teflón en las
conexiones roscadas.
Apply plumber’s tape
around the threaded joints.
Posibles Causas y Soluciones / Troubleshooting
anticalcáreo
anti-limescale
Esta regadera no requiere mantenimiento, solo elimine la acumulación de sales tocando el anticalcáreo con el dedo. /
This shower head is Free-Maintenance, only remove the limescale build-up touching the anti-limescale with the finger.
economizador
filtro
filter
flow restrictor economizador
filtro
flow restrictor
filter
General Installation
4
botón
button
Problema / Problem Causa / Cause Solución / Solution
Disminución del chorro
de agua. / Water flow
decreased.
Los anticalcáreos están óbstruidos.
/ The anti-limescale are clogged.
La presión de operación no es la adecuada.
/ The operating pressure is not adequate.
Limpie los anticalcáreos (pag. 2, paso 7). / Clean the anti-limescale (page 2, step 7).
Desenrosque la regadera, retire el economizasdor y límpielo. /
Unscrew the shower head, remove the flow regulator and clean it.
El economizador está sucio. /
The flow regulator is dirty.
7
Advertencia: Para garantizar el producto y su buen desempeño no debe desarmarse ni retirar el economizador, el incumplimiento de cualquiera
de las condiciones antes mencionadas inhabilita la garantía del mismo. / Warning: In order to guarantee the product and its good performance, the
economizer must not be disarmed or removed, failure to comply with any of the aforementioned conditions disables the guarantee of the product.
Verifique que la presión mínima de operación sea la correcta (Pag. 1). /
Verify that the minimum operating preasure is appropiate (Page 1).
Nota: Limpie tantas veces como sea necesario para evitar la restricción de flujo causada por partículas minerales o acumulación de sarro, dependiendo del grado de dureza del
agua en cada región, lo que provoca que el flujo de agua disminuya o sea nulo en algún momento.
Note: Clean as often as necessary in order to avoid flow restriction caused by mineral particles or limescale build-up, depending on the water hardness degree of every region,
which causes a water flow decrease -or even null- at some point.
Hay fuga en las conexiones. /
There are leaks in the connections.
No se colocó teflón en las uniones. /
on the connections.Did not place plumber’s tape
Colocar teflón en las uniones roscadas (pág. 1, paso 3). /
Put the on the threads conections (page 1 y 2 step 3 y 4).plumber’s tape
Es muy importante seguir las siguientes instrucciones para conservar los
acabados de los productos HELVEX, con brillo y en perfecto estado:
1. Utilice únicamente agua y un paño limpio.
2. No utilice fibras, polvos, abrasivos, ni productos químicos.
3. No utilice objetos punzo-cortantes para limpiar los acabados.
4. Se recomienda realizar la limpieza de su producto diariamente.
Visite nuestras páginas www.helvex.com.mx para México y www.helvex.com
para el mercado Internacional
It is very important to follow the instructions below to preserve HELVEX products
finishes, shiny and in perfect condition:
1. Use only water and a clean cloth.
2. Do not use fibers, powders, abrasives, or chemicals.
3. Do not use sharp objects to clean the finish.
4. It is recommended to clean your product daily.
Visit our pages www.helvex.com.mx for Mexico and www.helvex.com
for the International market.
Recomendaciones de Limpieza / Cleaning Recommendations
In Guadalajara:
Contact:
Enter our free
training courses.
In Monterrey:
En la Ciudad de México:
In Mexico City:
En Monterrey: En Guadalajara:
(52) 55 53 33 94 00
Ext. 5806, 5805 y 5804
33 36 19 01 13
Comunícate:
Participa en nuestros
cursos gratuitos
de capacitación.
81 83 33 57 67
81 83 33 61 78
HELVEX, S. A. DE C. V. Calzada Coltongo # 293, Col. Industrial Vallejo, Alcaldía Azcapotzalco, C. P. 02300, Ciudad de México.
Nota: Esta regadera es de ibre antenimiento. L M
Note: This shower head is Free-Maintenance.
incrustaciones
calcáreas
limescale
Enrosque con la mano el brazo a la
línea de alimentación. / Screw the arm
by hand to the water supply line.
Deslice el chapetón hasta la pared. / Slide the
escutcheon to the wall.
HECHO EN CHINA
MADE IN CHINA
