BIENVENIDOS a la familia HERGOM.
Agradecemos la distinción que nos ha dispensado con la elección de nuestro HOGAR DE EMPOTRAR H03
para empotrar en obra,.
Todas sus piezas están construidas en hierro fundido y acero, que garantizan una larga vida de servicio.
Tenemos la seguridad de que su nuevo HOGAR DE HIERRO FUNDIDO habrá de proporcionarle múltiples
satisfacciones, que son el mayor aliciente de nuestro equipo.
Poseer un HOGAR HERGOM es la manifestación de un sentido de calidad excepcional.
Por favor, lea el manual en su totalidad. Su propósito es familiarizarle con su HOGAR, indicándole normas
para su instalación, funcionamiento y mantenimiento, que le serán muy útiles. Consérvelo y acuda a él
cuando lo necesite.
Si después de leer este manual necesita alguna aclaración complementaria, no dude en acudir a su
proveedor habitual o llame directamente a fábrica.
Ante cualquier avería o mal funcionamiento de su aparato, póngase en contacto con el Servicio de
Asistencia Técnica Autorizado por Industrias Hergóm, S.A.
INDUSTRIAS HERGOM, S.A. no se responsabiliza de los daños ocasionados, originados por alteraciones en
sus productos que no hayan sido autorizados por escrito, o por instalaciones defectuosas.
Asimismo, se reserva el derecho a modificar sus fabricados sin previo aviso.
Industrias Hergóm, S.A. ofrece una garantía de DOS AÑOS para sus aparatos.
La cobertura geográfica de esta garantía incluye sólo los países en los que HERGOM, una empresa filial o un
importador oficial realizan la distribución de sus productos y en los que es de obligado cumplimiento la
Directiva Comunitaria 1999/44/CE.
La garantía contará a partir de la fecha de compra del aparato señalada en la factura correspondiente, que
debe coincidir con el resguardo de la garantía, y cubre únicamente los deterioros o roturas debidos a
defectos o vicios de fabricación.
AVISO IMPORTANTE
Si el hogar no se instala adecuadamente, no le dará el excelente servicio para el que ha sido concebido.
Lea enteramente estas instrucciones y confíe el trabajo a un especialista.
Su Hogar de Hierro Fundido va protegido superficialmente con una pintura anticalórica, especial para
temperaturas elevadas. En los primeros encendidos, es normal que se produzca un ligero humo, al
evaporarse alguno de sus componentes, que permite a la pintura tomar cuerpo. Por ello recomendamos,
ventilar la habitación hasta que este fenómeno desaparezca.

4

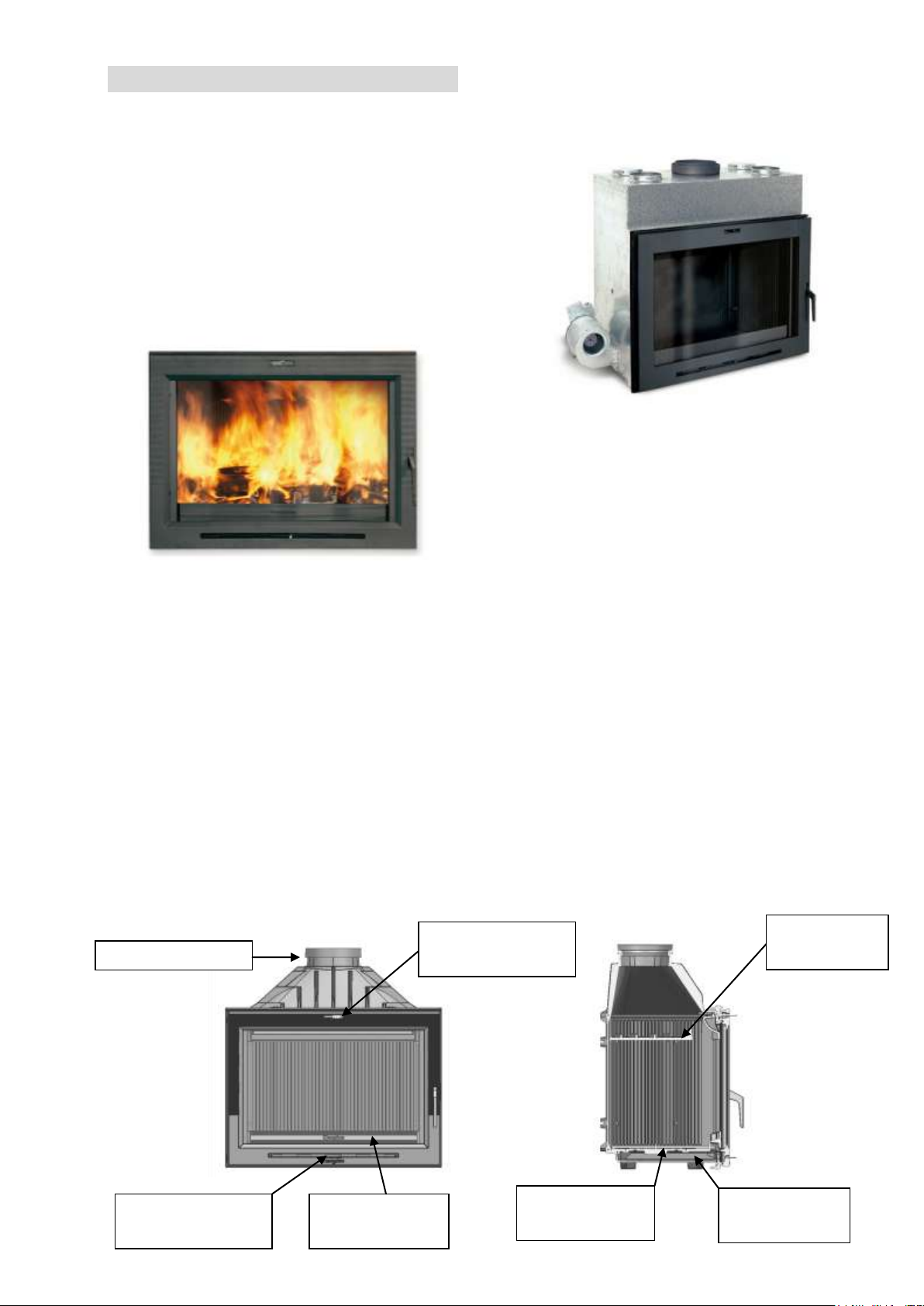

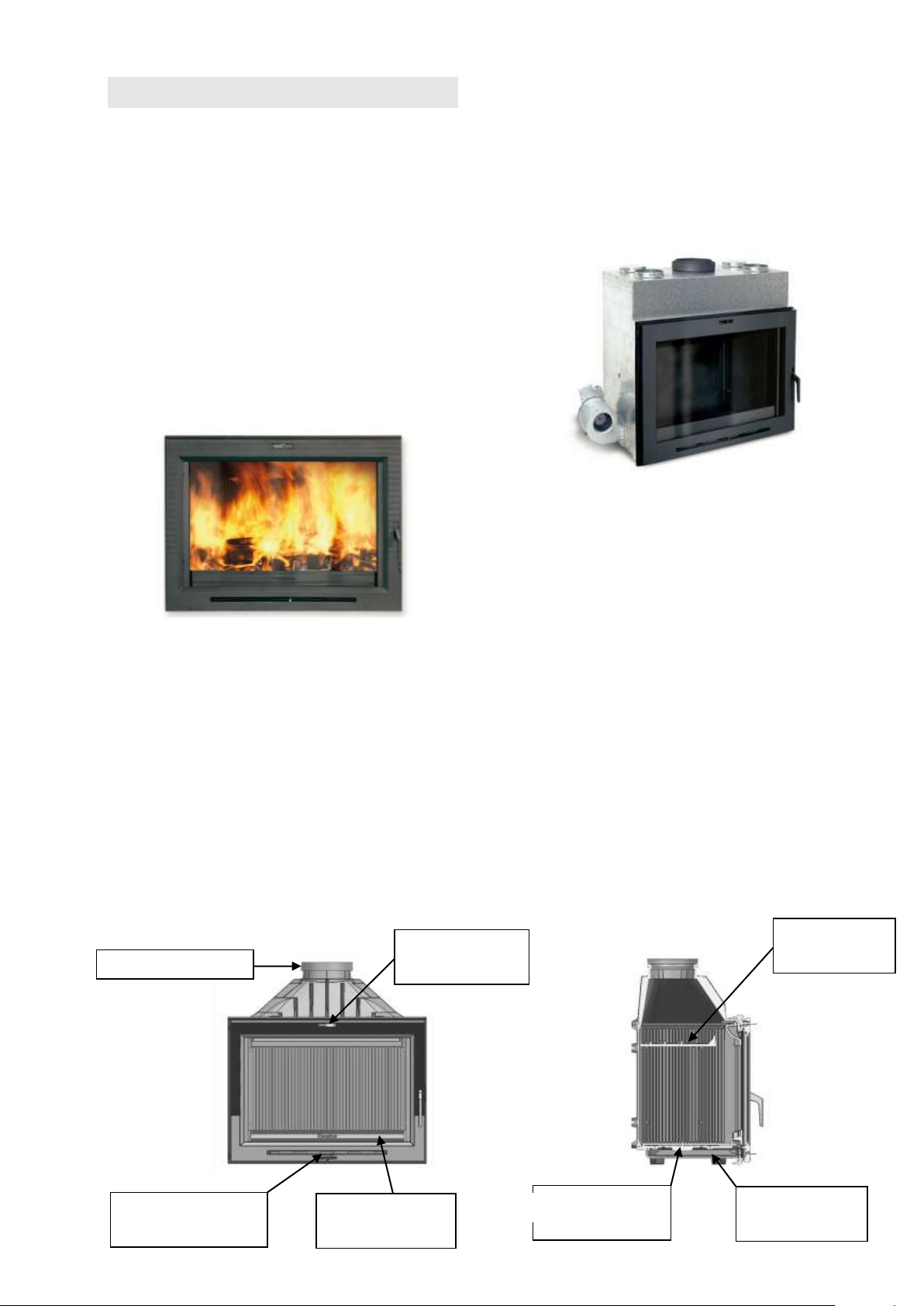

1. PRESENTACIÓN
CLASIFICACIÓN:
Por tamaño: H03/70 y H03/80
Si lleva ventilador : CONVECTOR
Si no lleva ventilador: CONVENCIONAL
Si lleva trasera doble desmontable: DB
Si lleva trasera doble y regulación de tiro: DB/R
HOGAR H-03/70-80 CONVENCIONAL
Este Hogar cede su calor por radiación,
calentando directamente paredes, techos, etc.
HOGAR H-03/70-80 TURBOCONVECTOR.
Se suministra completamente montado,
preparado para instalar en obra y conectar a la
chimenea y conductos de aire, a excepción del

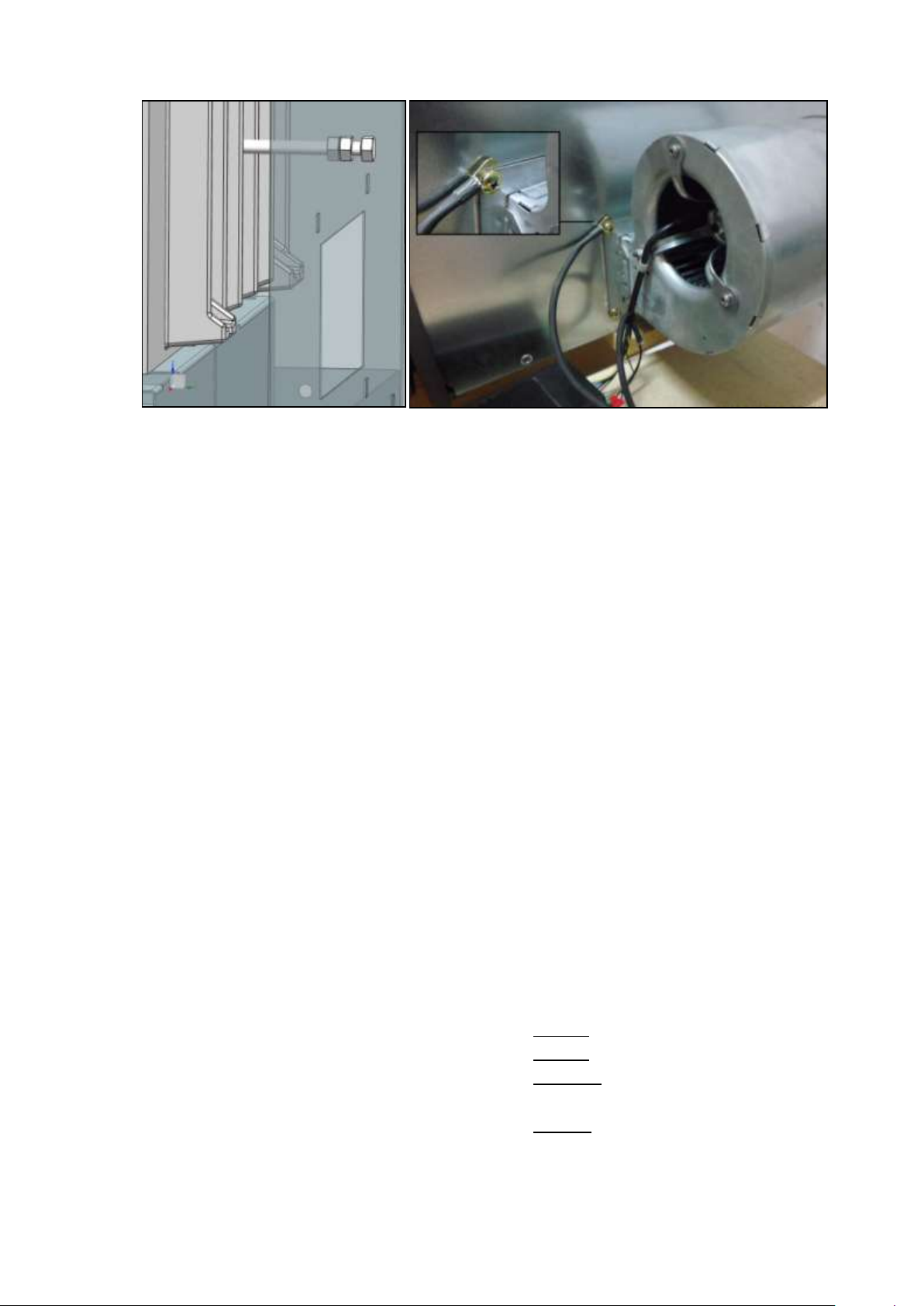

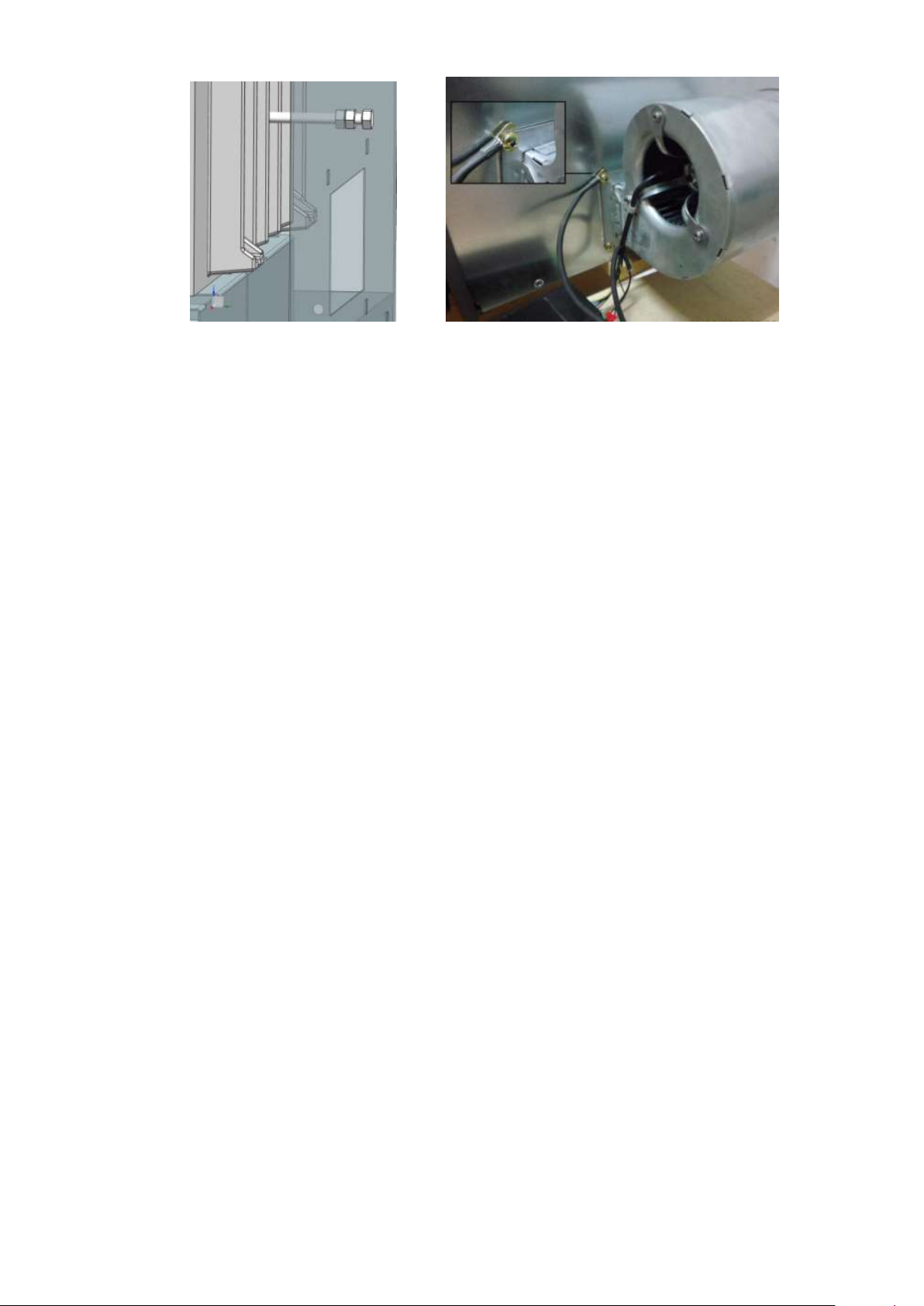

ventilador que se instalará fácilmente siguiendo
las instrucciones contenidas en este libro.
Incorpora una cámara envolvente de chapa
galvanizada para convección forzada por
ventilador, provisto de unas salidas superiores de
reparto de aire.

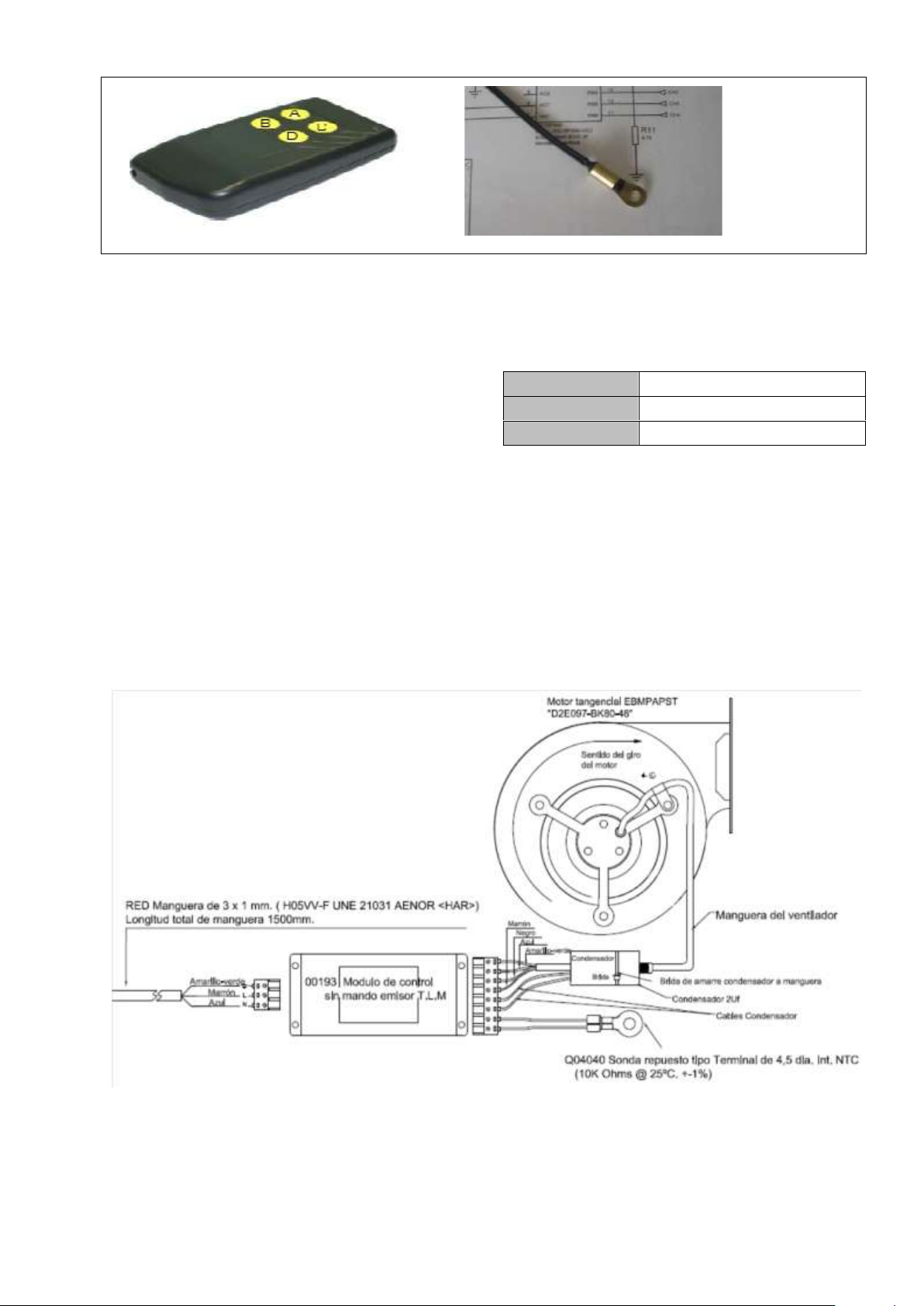

El ventilador está controlado por un módulo
electrónico, el cual se rige automáticamente por
la temperatura captada por una sonda NTC u
opcionalmente por el usuario mediante un
mando a distancia.
Cede su calor por convección repartiendo el aire
caliente hacia distintas estancias y por radiación,
calentando directamente paredes, techos, etc.
Características generales del hogar H03:
Construido en Hierro Fundido
Hogar de gran capacidad que permite quemar
leña de hasta 52 ó 62 cm. de longitud.
Puerta Frontal con cristal de grandes
proporciones.
Válvula de regulación de tiro (Sólo en los
modelos DB/R)
Válvula de regulación de aire primario situada
en la puerta del hogar.
Válvula de regulación de aire secundario.
Autolimpieza de cristal.
Deflector desmontable. (Fácil accesibilidad
para limpieza de la chimenea.)
Sobre-fondo y parrilla de hogar practicable
Trasera doble desmontable. (Sólo en los
modelos DB, DB/R y Turboconvector)
Cenicero extraíble.
Fig.- 1
Collarín adaptador
Regulación
Aire secundario
Deflector
desmontable
Regulación
Aire primario
Morillo difusor
aire primario
Parrilla y fondo
desmontable
Cenicero
extraíble

5
2. INSTALACIÓN
La manera de instalar el HOGAR DE EMPOTRAR
H-03 influirá decisivamente en la seguridad y
buen funcionamiento del mismo.
Es muy importante realizar una buena
instalación.
Para asegurar una correcta instalación, es
aconsejable que la realice un profesional.
Para el montaje del Hogar de Empotrar H03 ha
de instalarse una chimenea (“tiro”), con tubos
metálicos adecuados hasta sobresalir 1 metro por
encima de la cumbrera del tejado.
Si existe una chimenea construida, el montaje ha
de realizarse enlazando ésta con el Hogar de
hierro fundido mediante un tubo que se acople
perfectamente a la salida de humos del aparato,
y a su vez a la chimenea existente. (Ver Fig.- 2).
El sellado en la unión de los tramos de chimenea
es importantísimo.
Es recomendable instalar unas rejillas en la parte
superior de la campana e inferior del
revestimiento que permitan la circulación del aire
caliente concentrado en su interior, consiguiendo
así una doble función:
Aportación complementaria de aire caliente al
local.
Evitar posibles fisuras en el revestimiento.
HERGOM dispone de unas rejillas decorativas de
25x20 y 50x20 cm. que pueden ser suministradas
opcionalmente.
3. ENCENDIDO Y REGULACIÓN DE LA
POTENCIA
PRIMER ENCENDIDO.
Una vez instalado en su lugar definitivo, se debe
proceder a comprobar el sellado de todas las
juntas, para impedir la entrada de aire del
exterior que perjudique al tiro.
Antes de revestir el hogar con ladrillo o cualquier
otro material incombustible, es importante
comprobar el buen funcionamiento del mismo.
El primer encendido debe realizarse con fuego
lento durante tres o cuatro horas, para conseguir
el estabilizado de las distintas piezas y evitar así
alguna posible rotura.
Es conveniente durante el primer encendido
tener las ventanas abiertas para evacuar los
humos y olores que se puedan producir por la
combustión de los disolventes de la pintura de
protección o cualquier otro material.

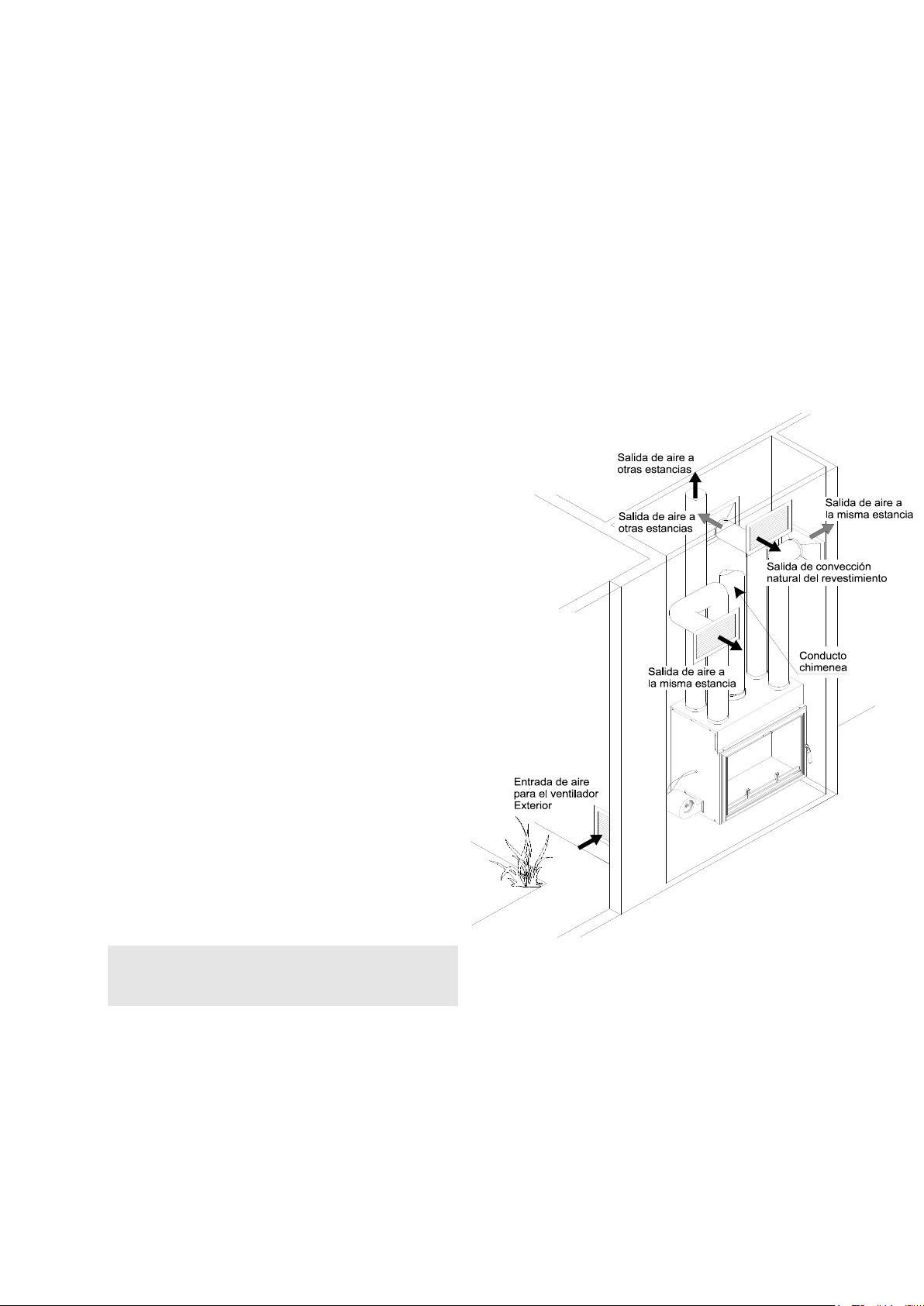

Fig.- 2
1. Chimenea de obra
2. Tubo de conexión del Hogar a
la chimenea
3. Entrada de aire frío al
revestimiento
4. Salida de aire caliente al local.
Sellar
1
2
3
4

6
AIRE PRIMARIO. REGULACIÓN
La aportación de aire para la combustión se
realiza a través de la válvula de aire primario.
(Ver fig. 4)
Para favorecer el encendido y evitar la formación
de alquitranes, se recomienda abrir totalmente la
válvula de aire primario, para que permita el paso
abundante de aire para la combustión.
Esta situación debe mantenerse en los comienzos
de encendido, con objeto de obtener un
calentamiento rápido del hogar y chimenea,
evitando la formación de condensaciones y
alquitranes (creosota).
Es imprescindible realizar una carga abundante
en el encendido. Las siguientes cargas estarán en
función de la necesidad de calor que se desee.
Una vez caliente el hogar debe procederse a
regular la aportación de aire a la combustión.
OBSERVACIÓN: Debido a su gran estanqueidad
y al tiro envolvente, que presenta el HOGAR de
Empotrar H03, durante el funcionamiento
normal, se recomienda que al abrir la puerta del
hogar para cargar combustible se haga
lentamente.

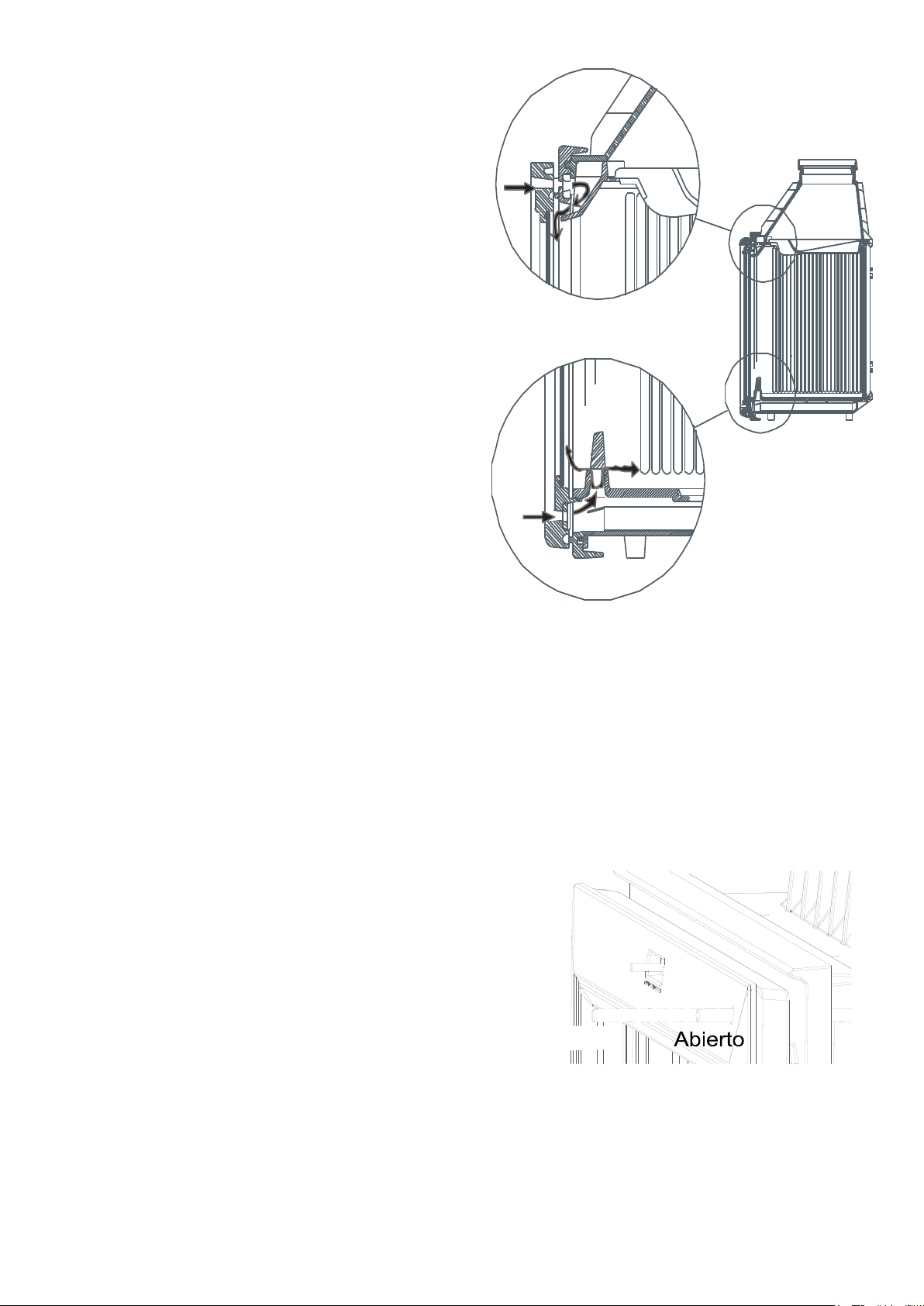

AIRE SECUNDARIO. AUTOLIMPIEZA
El aire secundario en la combustión tiene como
misión una nueva alimentación de aire que
facilita la combustión de inquemados que se
producen en la combustión primaria por falta de
oxígeno.
Esto produce un alargamiento de la combustión
total y el consiguiente aumento del rendimiento
del aparato.
La aportación de aire secundario se realiza por la
franja superior del hueco del HOGAR DE
EMPOTRAR H03, dirigido hacia el cristal de la
puerta, produciendo una cortina de aire en el
mismo que impiden que las partículas de hollín se
le adhieran. (Autolimpieza) (Ver Fig.3)
VÁLVULA DE TIRO DIRECTO. (Solo en modelos
H03 DB/R)
Esta válvula sirve para regular el tiro de su
chimenea, frenando o acelerando la salida de
gases del hogar, por lo que sirve también como
control de combustión. Es recomendable
utilizarla para chimeneas con exceso de tiro.
La válvula está abierta cuando la varilla se
encuentre hacia dentro. Según saque la varilla
hacia el exterior, el tiro se irá cerrando de forma
gradual.
Para abrir la puerta, debe tener siempre la
válvula de tiro totalmente abierta.
Cerrado
Fig.-5
Fig.-3 Detalle aportación aire
secundario
Fig.-4 Detalle aportación aire
primario

7
4.- LIMPIEZA.
DEL FRENTE DE HIERRO FUNDIDO PINTADO.
Utilizar siempre paños secos
CRISTAL DE LA PUERTA.
Limpieza
Los limpiacristales de estufas son productos
bastante efectivos.
Nunca intente limpiar el cristal durante el
funcionamiento de la estufa.
Sustitución
El cristal de su hogar es térmico, fabricado
especialmente para estufas de leña y/o carbón.
En caso de rotura accidental, éste debe
reemplazarse por otro de las mismas
características. Diríjase a nuestro Distribuidor
para que le suministre el cristal adecuado,
acompañado de las instrucciones de montaje y
juntas.
LIMPIEZA DE CENIZA.
El Hogar de hierro fundido está provisto de un
cenicero situado bajo el fondo del hogar. (Ver
Fig.- 6)
Para eliminar las cenizas, retire la parrilla (tapa
circular) de hierro fundido que lo oculta
utilizando un guante protector, y sáquela del
hogar para no entorpecer la limpieza.
Desplace la ceniza con una rasqueta o un cepillo
hacia el cenicero. Saque el cenicero de su
alojamiento y límpielo de cenizas.
5. PRODUCTOS PARA LA
CONSERVACIÓN.
HERGOM, pone a su disposición una serie de
productos para la conservación de sus fabricados:
-Pintura anticalórica, para las piezas de
fundición y chapa.
-Pasta refractaria, para mejorar la
estanqueidad y sellado.
-Anti-hollín, poderoso catalizador que facilita
la eliminación de residuos inquemados.
-Limpiacristales, tratamiento idóneo para
eliminar grasa carbonizada de los cristales de
estufas, chimeneas, etc.
6. SEGURIDAD.
Existen posibles riesgos que hay que tener en
cuenta a la hora de hacer funcionar su hogar de
combustibles sólidos, sea cual fuere la marca.
Estos riesgos pueden minimizarse si se siguen las
instrucciones y recomendaciones que damos en
este manual.
A continuación recomendamos una serie de
normas y consejos, pero sobre todo le
recomendamos utilice su buen sentido común:
1. Mantenga alejado cualquier material
combustible (muebles, cortinas, ropas, etc.),
a una distancia mínima de seguridad de 90
cm.

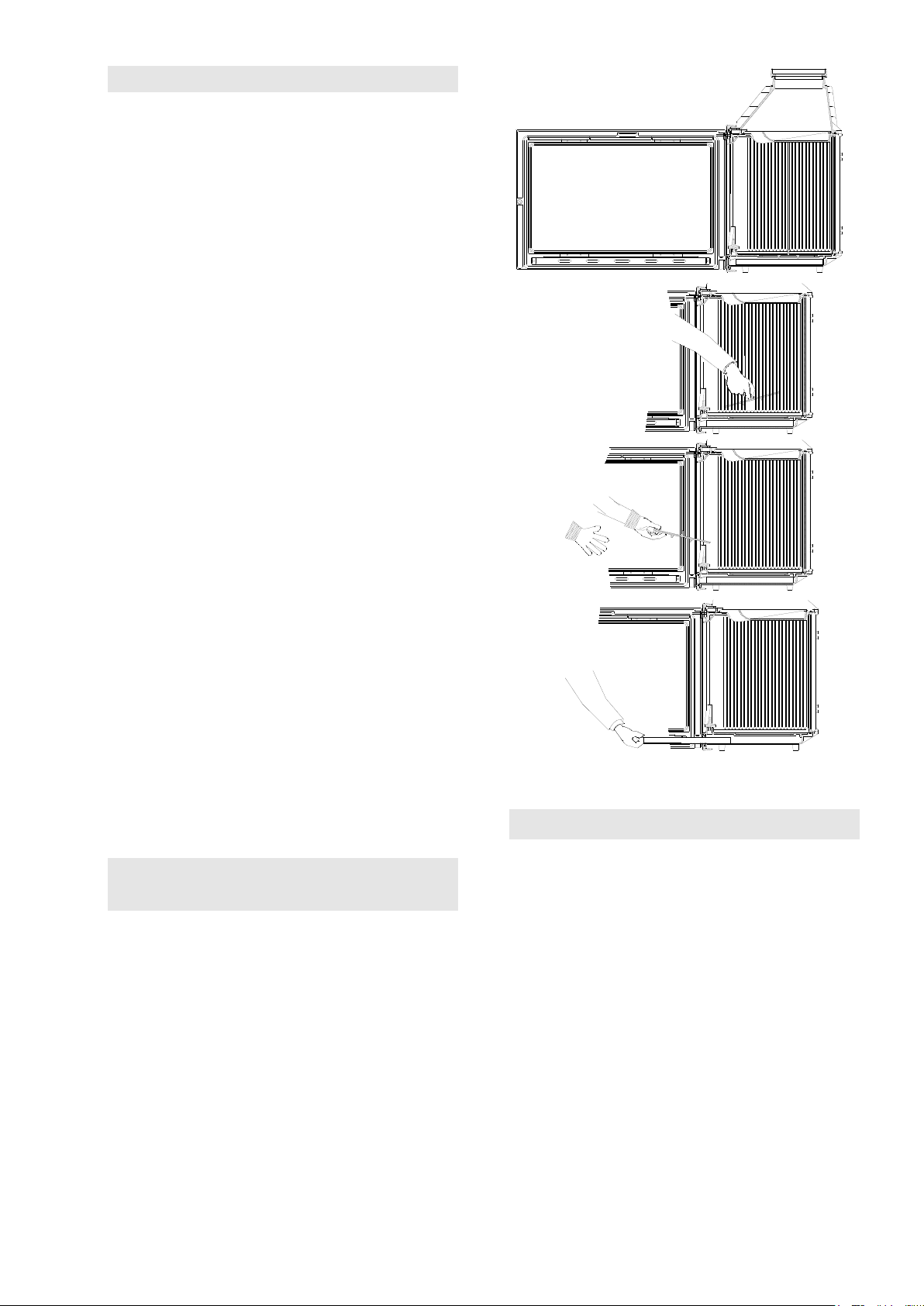

Fig.-6

8
2. Las cenizas deberán vaciarse en un
recipiente metálico y sacarse
inmediatamente de la casa.
3. No deben utilizarse jamás combustibles
líquidos para encender su hogar. Mantenga
muy alejado cualquier tipo de líquido
inflamable (Gasolinas, alcohol, etc.).
4. Hacer inspecciones periódicas de la
chimenea y limpiarla cuando sea necesario.
5. No situarlo cerca de paredes combustibles, o
que tengan algún tipo de recubrimiento
susceptible de deterioro por efecto de
temperatura (Barnices, pintura, etc.).
Los aparatos a gas/leña/pellet se calientan
durante el funcionamiento. En consecuencia, hay
que actuar con precaución y mantenerse alejado.
Especialmente evite la cercanía de los niños,
ancianos u otras personas que requieran de
especial atención así como mascotas mientras
que el aparato este encendido.
Asegúrese que los niños u otras personas no
familiarizadas con el funcionamiento del aparato
sean supervisados por personas responsables
cuando se acerquen a él.
Para la protección de quemaduras y para
proteger el acercamiento de niños o personas
que no deban entrar en contacto con el aparato
coloque un cortafuegos o separador
Recomendamos el uso de guantes ignífugos para
manipular el aparato.
HERGOM declina toda responsabilidad derivada
de una instalación defectuosa o de una
utilización incorrecta y se reserva el derecho de
modificar sus productos sin previo aviso.
7. CONVECCION FORZADA.
(Mod. H03 TURBOCONVECTOR)
7.1.- INSTALACIÓN
Ventilador
Instale el ventilador en la posición que prefiera
(ver fig. 13) mediante los tornillos que se
suministran, si escoge la posición 2 o 3 retire la
tapa y colóquela junto con la junta de fibra en la
ventana de la posición 1.
En estos dos casos, instale previamente en el
carenado el tornillo antivibración de 6x80 que se
suministra. Fije su posición mediante las dos
tuercas que le acompañan, dejando el conjunto
presionado contra el lateral de hierro fundido tal
y como se describe en la fig.8 izqda.
Para cualquiera de las posiciones del ventilador,
aprisione la sonda NTC de temperatura entre el
marco del ventilador y uno de los mencionados
tornillos de amarre (se recomienda en uno de los
tonillos superiores, ver fig. 8 dcha).

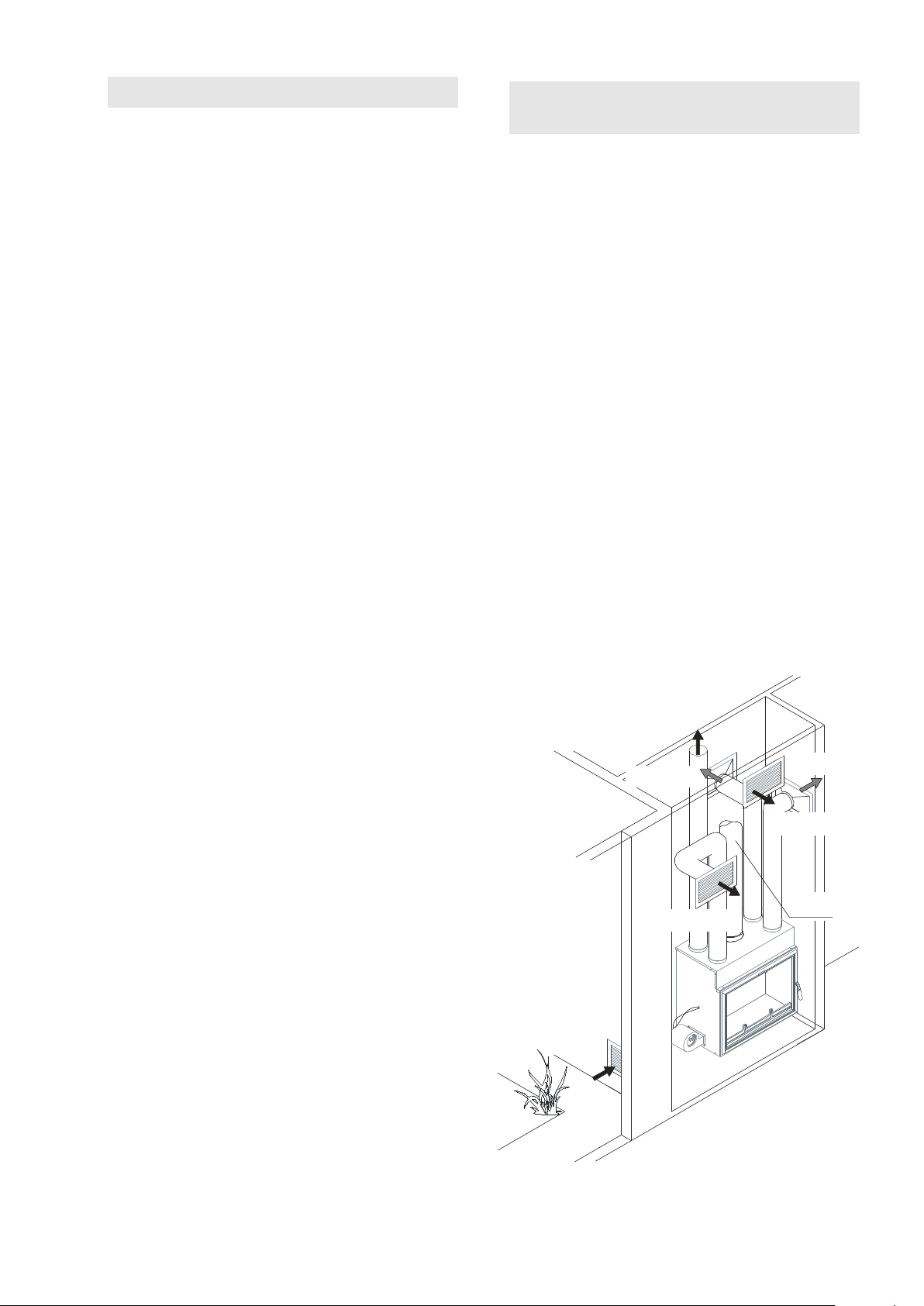

Fig.-7 - Esquema orientativo
Después conecte el circuito a la red eléctrica.
Compruebe que el sistema funciona
correctamente tal y cómo se explica en la sección
7.2.
Chimenea
Conecte el Hogar H03 TURBO-CONVECTOR a la
chimenea siguiendo las instrucciones contenidas
en el capítulo 2 y en el Manual adjunto del
Instalador Profesional.

9
Fig. 8 izqda: ventana del ventilador en posición 2 o 3, con tornillo antivibración instalado.
Fig. 8 dcha: ventilador amarrado en su ventana con sonda NTC aprisionada entre tornillo y marco ventilador
Convección forzada
Deberá conectar las salidas de aire de la cámara
de convección mediante tubos flexibles a los
puntos en los cuales Vd. quiere dirigir este flujo,
ya sea a la estancia donde está instalado el hogar
como a otras estancias colindantes.
El hogar H03 TURBOCONVECTOR se suministra
con la mitad de las salidas cerradas con tapas (ver
fig.13). Esto es útil según el número de salidas
que Vd. necesite. Nunca se debe dejar una salida
abierta en el interior del revestimiento, pues
perdería eficacia la convección.
Es imprescindible que el revestimiento que utilice
para envolver su hogar H03 TURBOCONVECTOR
tenga un panel desmontable para poder acceder
al ventilador y sus conexiones si en el futuro
fuese necesario.
La cámara donde se instale el hogar H03
TURBOCONVECTOR deberá de tener en la parte
inferior del mismo una entrada de aire suficiente
para alimentar el ventilador. Es conveniente que
la toma de aire del ventilador se realice si es
posible desde el exterior de la vivienda o en su
defecto desde otra estancia distinta a la que está
instalado el hogar. La rejilla tendrá una sección
mínima de paso libre de 400 cm2, y que no sea
posible cerrar para evitar depresiones dentro de
la cámara que pudieran aspirar humos del hogar.
Es necesario colocar una rejilla en la parte
superior del revestimiento para disipar el calor de
esta cámara para evitar que se produzcan grietas
en el revestimiento por el excesivo calor
acumulado.
La forma óptima de reparto de aire es colocar
rejillas regulables comerciales en las salidas a las
distintas estancias, de forma que Vd. pueda elegir
en todo momento hacia qué lugares quiere dirigir
el flujo de aire caliente.
7.2.- FUNCIONAMIENTO
Conectado el ventilador a la red, éste funcionará
según las siguientes pautas:
Modo manual.
El módulo de control acciona el ventilador en 4
posibles velocidades de funcionamiento,
accionadas mediante el mando a distancia, cuyos
botones están configurados de la siguiente
manera:
Botón A: aumento de la velocidad
Botón B: disminución de la velocidad
Botón C: activa directamente velocidad
máxima
Botón D: apaga ventilador y conecta el modo
automático

10
Izqda: mando a distancia de 4 botones. Dcha: sonda NTC de temperatura.
El ventilador se apaga automáticamente si al
cabo de 3 horas, la temperatura detectada por la
sonda NTC no sobrepasa el valor mínimo.
Modo automático.
Cuando se conecta el modulo a la línea de 220 V.
AC o se pulsa el botón –D- del mando a distancia,
el modulo permanece en modo vigilancia con el
ventilador parado.
Cuando la temperatura captada por la sonda NTC
supere la temperatura grabada como mínima de
marcha en el modulo de control, el ventilador
gira a la velocidad mínima permaneciendo en
esta velocidad mientras la temperatura sea
superior a la grabada como mínima de parada.
También se pondrá en marcha el ventilador, a
cualquier temperatura, cuando la sonda NTC esté
desconectada o defectuosa, como modo de
seguridad.
Temperatura sonda NTC
PUESTA EN
MARCHA
Asciende por encima de 40ºC
PARADA
Desciende por debajo de 45ºC
IMPORTANTE
El modo automático no es un sistema de confort
programable, sino que se trata de un sistema de
seguridad controlado por la sonda NTC. Este
sistema de seguridad se activa cuando la sonda
NTC detecta la temperatura especificada
anteriormente, de tal manera, que evita que se
puedan producir daños en el ventilador debido a
estar expuesto a altas temperaturas.
7.3. - ESQUEMA ELÉCTRICO DEL VENTILADOR
Fig- 9

11

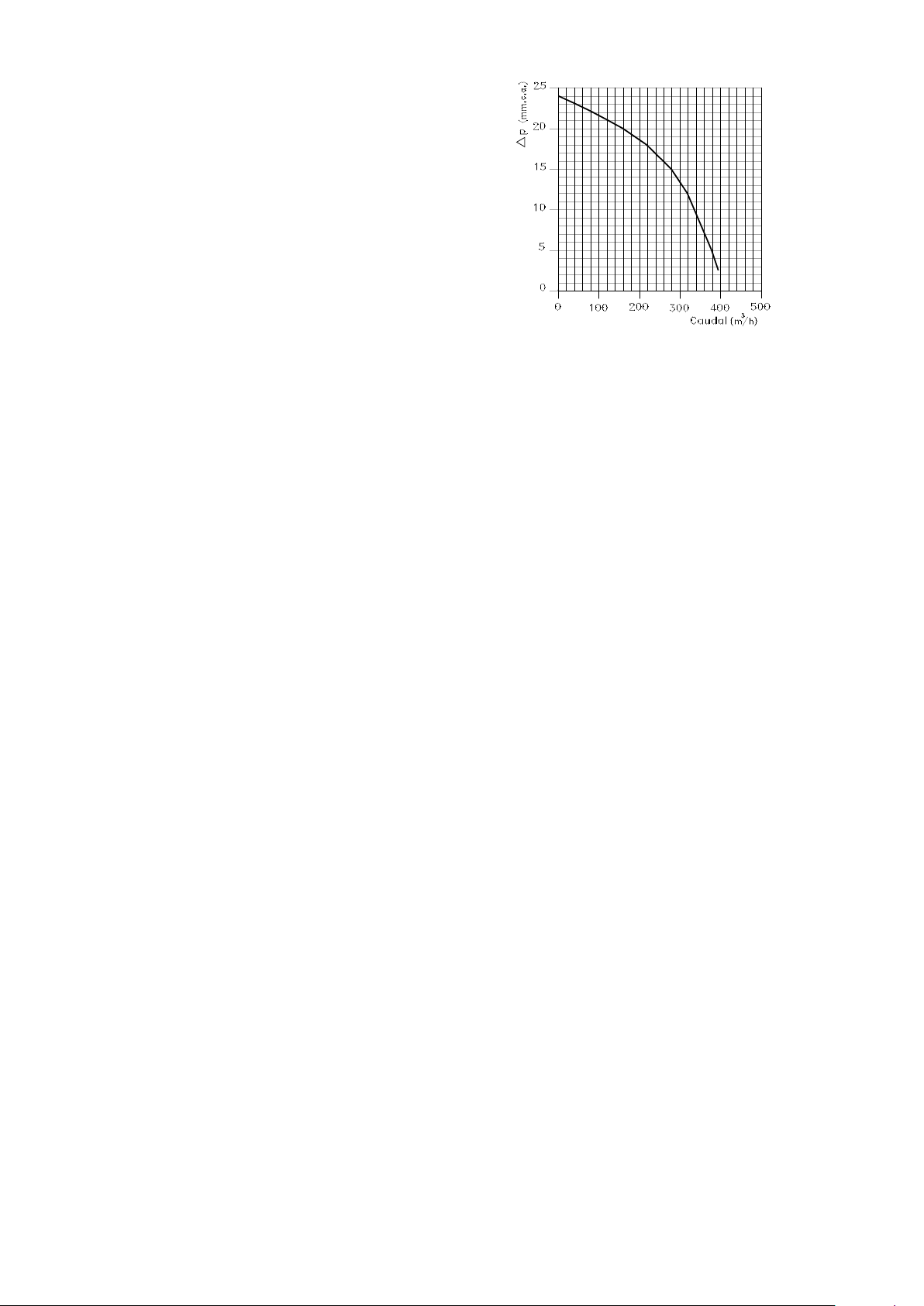

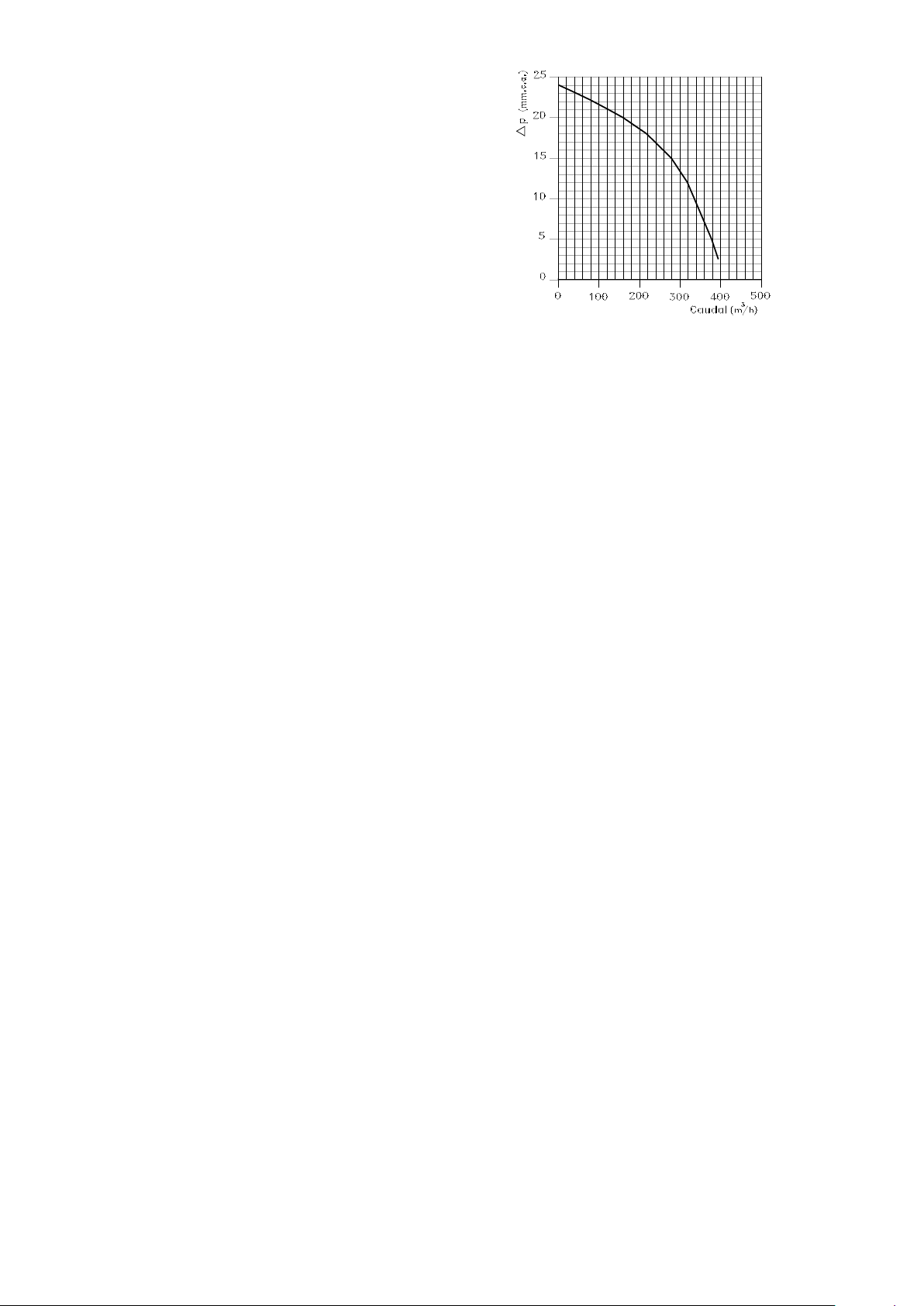

7.4.- CARACTERÍSTICA DEL VENTILADOR, CURVA.
La longitud y el diámetro de los tubos de
conducción de aire influyen en las pérdidas de
carga y al aumentar estas, disminuye el caudal de
aire útil transportado, por lo que habrá que
tenerlo en cuenta al hacer la instalación de aire.
Para hacerlo correctamente se necesita la curva
del ventilador. En ordenadas se representa la
pérdida de carga en mm.c.a. y en abscisas el
caudal en m3/h
Fig.- 10

12
HERGÓM may not be held liable for any damages caused by alterations to its products that have not been
authorised in writing, or for faulty installation work.
Furthermore, it reserves the right to change its products without prior warning.
HERGÓM, offers a TWO YEAR warranty on its products.
The geographical coverage of the said warranty only includes the countries in which HERGÓM, a subsidiary
company or an official importer distribute its products and where Community Directive 1999/44/CE is in
force.
The warranty comes into force on the purchase date of the product as indicated on the relevant receipt and
that must coincide with the warranty document and only covers damage or breakages due to
manufacturing defects.
IMPORTANT NOTE
ATTENTION: If the device is not installed correctly, it will not provide the excellent service for which it has
been designed. Please, read these instructions in full and trust the work to a specialist.
The surface of your Cast Iron Fireplace is protected by a coat of special anti-heat paint that resists high
temperatures. When lighting the fireplace for the first few times, the said paint may emit some fumes.
This is normal and is due to the evaporation of certain components of the paint while it adapts to the
heat. We, therefore, recommend ventilating the room until this phenomenon ceases to appear.
WELCOME to the HERGÓM family
We would like to thank you for choosing our BUILT-IN FIREPLACE H-03 for on-site installation.
All parts have been manufactured in cast iron and steel to guarantee a long life cycle.
We are sure that your new CAST IRON FIREPLACE will prove fully satisfactory, which is the most
outstanding feature of our equipment.
Owning an HERGÓM FIREPLACE displays an exceptional sense of quality.
Please, read this manual in full. Its purpose is to familiarise users with the FIREPLACE by explaining
extremely useful installation, operational and maintenance instructions. Keep this manual at hand
for future reference whenever necessary. If, after reading this manual, you should require any
extra clarification, please consult your regular dealer or directly call the factory.

13
1.- INTRODUCTION
CLASSIFICATION OF VERSIONS:
By size: H03/70 & H03/80
If it has a fan: CONVECTOR
If there is no fan: CONVENTIONAL
If it features a double removable rear section:
DB
If it features a double rear section and draw
control: DB/R
H-03/70-80 CONVENTIONAL FIREPLACE
This Fireplace provides heat by radiation; directly
heating walls, ceilings...
H-03/70-80 TURBOCONVECTOR FIREPLACE.
It is supplied fully assembled, ready to install and
connect to the chimney and air conduits, except
for the fan that can be installed easily following
the instructions included in this booklet.
It features a galvanised sheet metal enveloping
chamber for forced convection by means of a fan,
with upper outlets to distribute the air.
The fan is controlled by an electronic module,
which is governed automatically by the
temperature captured by an NTC probe or
optionally by the user via a remote control.
The heat is provided by means of convection,
distributing the hot air to the different rooms,
and by radiation, directly heating walls, ceiling...
General features of the H03 Fireplace:
Manufactured in Cast Iron
High capacity fireplace capable of burning
logs up to 52 or 62 cm. long.
Large glass pane on front door.
Draw adjustment valve (Only in DB/R model)
Primary air regulation valve located on the
fireplace door.
Secondary air regulation valve.
Self-cleaning glass pane.
Removable deflector. (Easy access in order
to clean the chimney).
Removable rear section and grille.
Removable double rear section. (Only in DB,
DB/R and Turboconvector models)
Removable ash pan

Adaptor Collar
Secundary air
adjustment
Primary air
adjustment
Primary air
andiron
Removable
deflector
Removable grill
and bottom
Removable
ash pan
Fig. 1

14
2.- INSTALLATION
The way the BUILT-IN FIREPLACE H-03 is installed
will decisively affect safety issues and how it
works.
It is important to install the fireplace correctly.
In order to ensure it has been installed correctly,
it should be installed by a professional.
In order to install the Built-in Fireplace H-03, a
chimney ("draw") must be installed using suitable
metal pipes and must extend at least 1 metre
above the highest part of the roof.
If a built-in chimney already exists, the said
chimney must be connected to the Cast Iron
Fireplace by means of a joint and perfected
connected to the smoke outlet on the device.
(See Fig.-2)
It is essential to seal the joints between chimney
sections.
It is advisable to install grilles at the top of the
hood and at the bottom of the lining to allow hot
air to circulate for two main reasons:
- provide extra hot air to the room.
- avoid possible cracks in the lining.
HERGÓM provides 25x20 and 50x20 cm.
ornamental grilles as an option.
3.- LIGHTING AND REGULATING
POWER
LIGHTING UP FOR THE FIRST TIME
Once installed in its final position, check that all
joints have been sealed to prevent outside air
from entering, which would affect the draw.
Before lining the fireplace with bricks or any
other incombustible material, check that it works
correctly.
We recommend a slow fire for 3 to 4 hours when
lighting-up for the first time. This will help
stabilise the different components and avoid any
possible breakages.
It is advisable, when lighting the fireplace for the
first time, to open windows to let any fumes or
odours that may be caused by the combustion of
the protective paint solvents or any other
material to escape.
Fig. 2
1. Brickwork chimney.
2. Pipe connecting Fireplace to the
chimney
3. Inflow of cool air to the lining
4. Outflow of hot air to the room.
Sellar
1
2
3
4
Seal

15
PRIMARY AIR. REGULATION
The provision of air for the combustion process is
performed by means of the primary air valve.
(See fig. 4)
To favour lighting-up the fireplace and to avoid
the formation of tar, we recommend opening the
primary air valve completely to allow the inflow
of abundant air for the combustion process.
This situation must be maintained at the
beginning of each lighting-up process in order to
heat the fireplace and chimney, which will avoid
the formation of condensation and creosote.
It is essential to provide an abundant load of fuel
when lighting. The following loads will depend on
the heat requirement desired.
Once the fireplace is hot, you may regulate the
provision of air for the combustion process.
COMMENT: Due to its air-tightness and heat
circulation of the Built-in Fireplace H-03 during
normal situations, we recommend opening the
door of the fireplace slowly when you have to
add more fuel.
SECONDARY AIR. SELF-CLEANING
The purpose of secondary air for the combustion
process is to provide additional air to burn any
un-burnt matter after the primary combustion
process due to a lack of oxygen.
This extends the combustion process and
improve the performance of the device.
The provision of secondary air is through the top
opening in the BUILT-IN FIREPLACE H-03 and is
aimed at the glass pane on the door, creating a
layer of air that will prevent soot from adhering
to the said pane. (Self-cleaning) (See Fig.-3)
DIRECT DRAW VALVE. (Only in H-03 DB/R
models)
This valve serves to regulate draw in the chimney,
reducing or increasing the flow of gases from the
fireplace and, consequently, it can also be used
for combustion control. We recommend it for
use in chimneys with excessive draw.
Push the rod in to open the valve. As you pull the
rod out, the draw will gradually close.
To open the door, the draw valve should be fully
open.
Fig.-3 Details of secondary air provision
Fig.-4 Details of primary air provision
Closed
Fig.-5

16
4.- CLEANING.
OF THE PAINTED CAST IRON FRONT SECTION.
Always use dry cloths
OF THE GLASS PANE
Cleaning
Fireplace window cleaning liquids are quite
effective products.
Never try to clean the glass while the fireplace is
working.
Replacing.
The glass pane in your fireplace is made of
thermal material, especially manufactured for log
and/or coal fireplaces.
If it should break due to an accident, it must be
replaced by another glass pane with the same
technical specifications. Contact our Distributor
to provide you with the appropriate glass pane,
together with instructions to assemble and seal
it.
REMOVING ASH.
The cast iron fireplace includes an ash pan below
the hearth. (See Fig.-6)
To eliminate ashes, withdraw the cast iron grill
(round cover) using a protective glove, and
remove it from the fireplace to facilitate the
cleaning operation.
Sweep the ash using a scraper or brush towards
the ash pan. Remove the ash pan and throw
away the ash.
5.- PRODUCTS FOR THE
PRESERVATION
HERGÓM places a range of products for the
preservation of its devises at your disposal:
- Anti-heat paint, for cast iron or sheet metal
parts.
- Refractory putty, to improve air-tightness and
sealing.
- Anti-soot, a powerful catalyst that enhances the
elimination of unburnt by-products.
- Window cleaning liquid, an ideal product to
eliminate carbonised grease from cooker
windows, chimneys...
Fig.-14

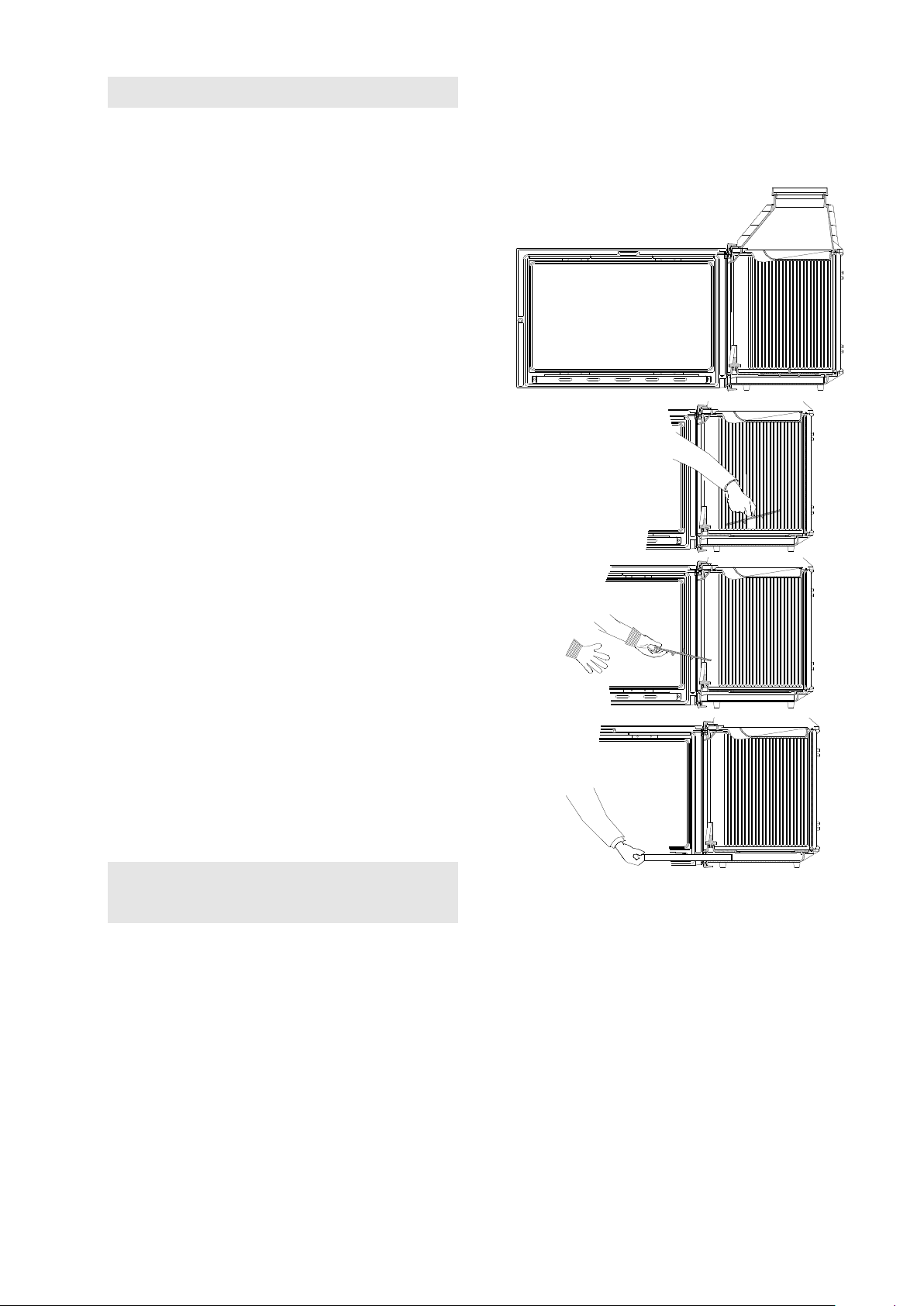

Fig.-6

17
Air inlet for
THe fan.
Air outlet to
other rooms
Airoutlet
to the room
Air outlet to
the room
Chimney
conduit
Natural lining
convection outlet
Airoutlet to
other rooms
6.- SAFETY
A number of possible risks may arise when
operating your solid fuel fireplace with fuel of any
brand.
The said risks can be minimised if the instructions
and recommendations included in this manual
are followed.
Below, we shall recommend some rules and
advice but, above all else, we recommend
common sense.
1. Keep any flammable material (furniture,
curtains, clothes...) away from fireplace, at a
safety distance of at least 90 cm.
2. Ash should be emptied into a metal
container and immediately removed from
the house.
3. Do not use flammable liquids to light the
fireplace.
4. Keep any type of flammable liquid (gasoline,
alcohol,....) at a distance from the cooker.
5. Periodically inspect the chimney and clean
whenever necessary.
6. Do not install near walls that are
combustible or that feature any type of
lining that may be damaged or deformed by
high temperatures (varnish, paint...).
7. Gas, wood or pellet fireplaces heat up when
lit. As a result it is necessary to be cautious
and keep a certain distance away, especially
children, old people, people with special
needs and pets while the fire is on.
Make sure that children and anyone else not
used to the workings of a fireplace, are
supervised by an older person when near.
To avoid burns and also to protect vulnerable
people it is advisable to use a fireguard or screen.
The use of heat resistant gloves are
recommended when in contact with the
fireplace.
HERGÓM, rejects any liability derived from a
faulty installation or incorrect use and reserves
the right to alter its products without prior
warning.
7. - FORCED CONVECTION. (Mod. H03
TURBOCONVECTOR)
7.1. INSTALLATION
Ventilator
Install the ventilator in the preferred position
(see fig. 13) using the screws provided, if
position 2 or 3 is chosen remove the top and
place it together with the fibre joint in the
window of position 1.
In both cases, previously installed in the
cowling vibration of 6x80 screw provided
Set position by two nuts that accompany it,
leaving the set pressedhome against the cast
iron side as described in fig. 8izda.
For any of the positions fan pinch NTC
temperature probe between the fan frame
and one of said fastening screws
(recommended in one of the upper screws,
see fig. 8dcha).
Then connect the circuit to the power supply.
Check that the system operates properly as
explained in Section 7.2.
Fig.-7 Guide Diagram orientativo

18
Fig. 8izqda: fan window in position 2 or 3, installed vibration screw.
Fig 8dcha: fan tied around his window with NTC probe caught between screw and fan frame
Chimney
Connect the H03 TURBO-CONVECTOR Wood
Burner to the chimney following the
instructions contained in chapter 2 and in the
manual for Professional Installers.
Forced convection
The air outlets from the convection chamber
must be connected using flexible tubes to the
areas where you wish to direct this flow,
either to the room where the wood burner is
installed or to other adjacent rooms.
The H03 TURBOCONVECTOR wood burner
will be supplied with half of the outlets
closed with caps (see fig. 13). This can be
used according to the number of outlets that
you need. Never leave an outlet open inside
the casing, as convection efficiency will be
lost.
It is essential that the casing which is used to
surround you H03 TURBOCONVECTOR wood
burner has a removable panel so as to be
able to access the ventilator and its
connections in the future if necessary.
The chamber where the H03
TURBOCONVECTOR wood burner is installed
must have an air inlet in its lower section
which is sufficient for supplying the
ventilator. Is it advisable that the air inlet of
the ventilator is carried out if possible from
outside the house or failing that from
another room separate to the one where the
wood burner is installed. The grate will have
a minimum free flow section of 400 cm2,
which will not be able to be closed, to
prevent depressions within the chamber
which could suck in smoke from the wood
burner.
It is necessary to place a grate on the upper
section of the casing to dissipate the heat
from this chamber so as to prevent cracks
being produced in the casing due to
accumulated excess heat.
The optimum form of air distribution is to
place commercial adjustable grates on the
outlets to the various rooms, in such a way
that you can choose at any time to which
places you want to direct the flow of hot air.
7.2. OPERATION OF FORCED CONVECTION
The fan connected to the network, that will
work according to the following guidelines:
Manual mode
The control module operates the fan in four
possible operating speeds, driven by the
remote control buttons which are configured
as follows:
- A - Button: speed increases
- B - Button B: speed decreases
- C - Button: directly activates Pot. max
- D-Button: stops and auto mode

19
Left: remote control with 4 buttons. Right: NTC temperature probe.
The fan will turn off automatically if past 3
o'clock, the temperature sensed by the NTC does
not exceed a minimum value.
Automatic mode
When the array is connected to the 220 V. AC or
pressing the button-the-D remote control mode
remains the surveillance module with the fan
stopped.
When the temperature sensed by the probe NTC
temperature exceeds minimum recorded as
running in the control module the fan rotates at
high speed while remaining on this speed while
the temperature is higher than the minimum
recorded as stop.
Also put on the fan, at any temperature, when
the NTC probe is disconnected or faulty, as the
security mode.
Temperature probe NTC
STARTING
Rises above 40 ° C
STOP
Drops below 45 ° C
IMPORTANT
Automatic mode is not a programmable system
of comfort, but a security system controlled by a
NTC probe. This security system is activated when
the NTC probe detects the temperature
mentioned before, so that it could avoid damages
in the fan, produced due to the possible exposure
at high temperatures.
7.3. FAN WIRING DIAGRAM
Fig. 9

20
7.4. CHARACTERISTICS OF THE FAN, CURVE.
The longitude and diameter of the air
conduction tubes influence fuel wastage and
when the volume of flow of useful air
transported decreases, fuel wastage
increases, for this reason this must be taken
into account when creating the air system. To
do this correctly the ventilator curve is
needed. On the ordinates, fuel wastage is
represented in mm.c.a. and the volume of
flow on the horizontal axis in m3/h.
Fig.- 10
