- 1 -
Hergóm
Mod.
HOGAR DE HIERRO FUNDIDO
H-01, H-02 y TC-1
INSTRUCCIONES PARA LA INSTALACION, USO Y MANTENIMIENTO
INSTRUCTIONS FOR INSTALLATION, USE AND MAINTENANCE
INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN
INSTRUÇÖES PARA INSTALAÇÄO, MANUTENÇÄO E UTILIZAÇÄO
EDICION: 03/10/07
CODIGO: C0090

- 2 -
Industrias Hergóm, S.A. no se responsabiliza de
los daños ocasionados, originados por alteraciones en
sus productos que no hayan sido autorizados por
escrito, o por instalaciones defectuosas.
Asimismo, se reserva el derecho a modificar sus
fabricados sin previo aviso.
Industrias Hergóm, S.A. domiciliada en Soto de
la Marina, Cantabria – España, ofrece una garantía de
DOS AÑOS para sus aparatos.
La cobertura geográfica de esta garantía incluye
solo los países en los que Industrias Hergóm, S.A.
una empresa filial o un importador oficial realizan la
distribución de sus productos y en los que es obligado
cumplimento la Directiva Comunitaria 1999/44/CE.
La garantía contara a partir de la fecha de compra
del aparato señalada en el resguardo de la garantía y
cubre únicamente los deterioros o roturas debidos a
defectos o vicios de fabricación.
BIENVENIDOS a la familia Hergóm.
Agradecemos la distinción que nos ha dispensado con la
elección de nuestro hogar de hierro fundido que representa
en técnica y estilo un importante avance sobre los hogares de
carbón y leña.
Tenemos la seguridad de que su nuevo hogar habrá de
proporcionarle múltiples satisfacciones, que son el mayor
aliciente de nuestro equipo.
Poseer un hogar de hierro fundido Hergóm. mod. TC-
1, H-01 ó H-02 es la manifestación de un sentido de calidad
excepcional.
Por favor, lea el manual en su totalidad. Su propósito es
familiarizarle con su cocina, indicándole normas para su
instalación, funcionamiento y mantenimiento de la misma,
que le serán muy útiles. Consérvelo y acuda a él cuando lo
necesite. Si después de leer este manual necesita alguna
aclaración complementaria, no dude en acudir a su
proveedor habitual o llame directamente a fábrica.
AVISO IMPORTANTE: Si el hogar no se instala
adecuadamente, no le dará el excelente servicio para el que
ha sido concebida. Lea enteramente estas instrucciones y
confíe el trabajo a un especialista.

- 3 -
1.- PRESENTACIÓN

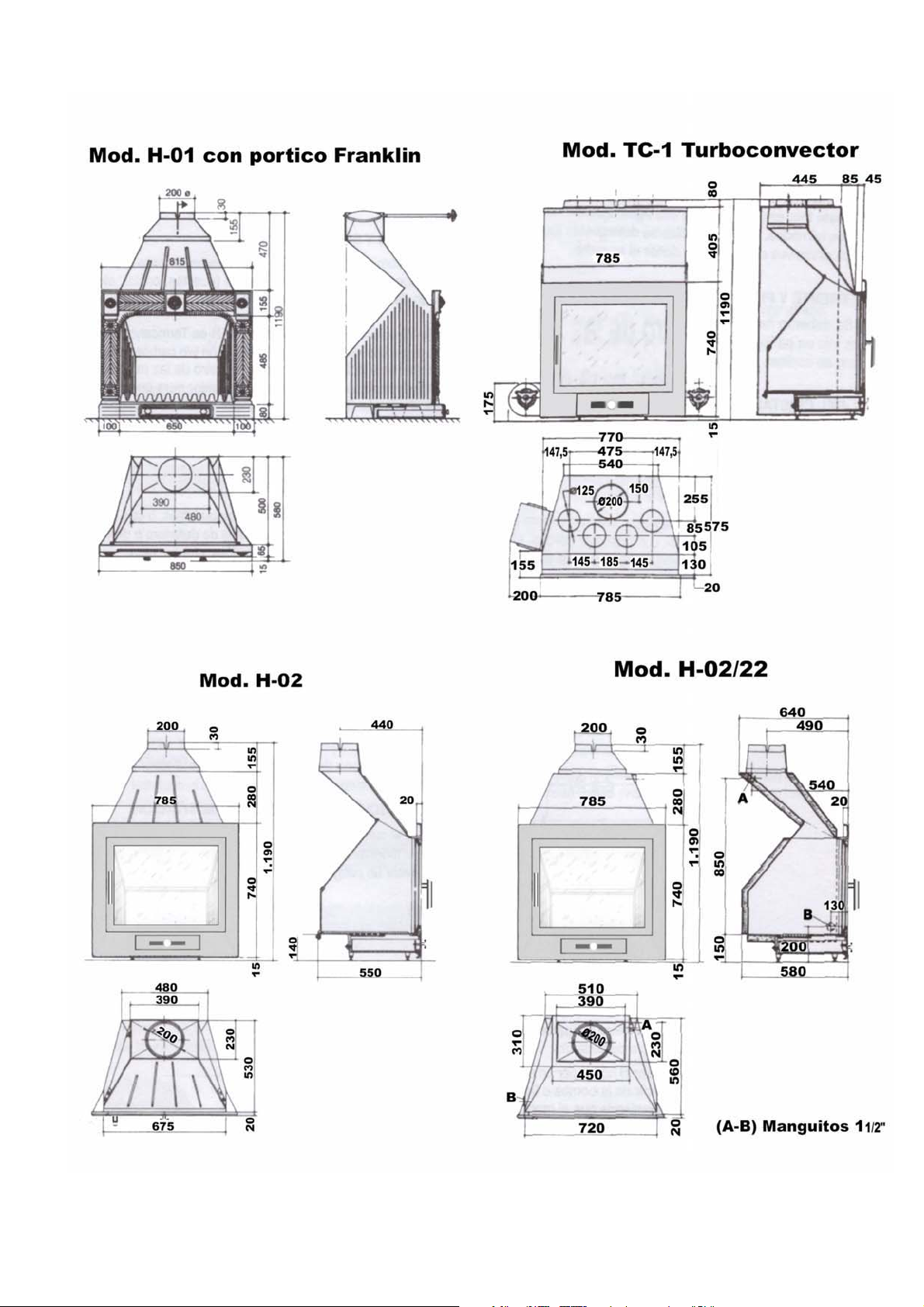

El Hogar de Hierro Fundido se fabrica en varias versiones:
1-. HOGAR H-01 para recubrir en su totalidad con obra. La decoracion del
portico puede hacerla el ususario a su gusto mediante madera, piedra, marmol, etc.
Se suministra desmontado y embalado en una caja de cartón con jaula de madera,
debidamente protegido, para facilitar su manipulación y transporte. Las sencillas
instrucciones de ensamblaje de las piezas que lo componen las encontrara en el
apartado MONTAJE de este mismo manual.
2.- HOGAR H-02 con frente y puerta de elegante diseño, de hierro fundido,
para la decoracion exterior del frente.
Se suministra totalmente montado de fabrica, ensabladas sus piezas y selladas
entre si con pasta refrataria.
3.- HOGAR CALEFACTOR con el mismo frente decorativo H-02, con
potencia maxima de 25 Kw. Se suministra montado de fábrica, ensambladas sus piezas y
selladas entre si con pasta refrataria.
4.- HOGAR TC-1 (Turbo convector), con frente decorativo H-02. Se
suministra totalmente montado de fabrica, ensambladas sus piezas y selladas entre si
con pasta refractaria.
No está permitido realizar ninguna modifcación no autorizada sobre los
hogares. Estos han sido diseñados, probados y certificados, como se suministran de
fábrica. Industrias Hergóm no se hace responsable del mal funcionamiento, rotura o
desperfectos que pueda ocasionar un aparato que halla sufrido modificaciones por
parte del usuario o instalador.
2.- CARACTERÍSTICAS
2.1.CONSTRUCCION.
Construido totalmente en hierro fundido mediante piezas ensambladas y
atornilladas entre si (H-01 y H-02).
El modelo TC-1 de las mismas
caracteristicas que el H-02 lleva a
su vez un revestimiento de chapa
tratada contra la oxidación que
forma la camara de aire caliente.
Los HOGARES
CALEFACTORES llevan una paila
de chapa de acero para calderas en
calidad A-37 “RC”
2.2.ACCESORIOS
OPCIONALES PARA H-01
A este modelo se le puede adaptar los siguientes accesorios;

- 4 -
xPORTICO DE FUNDICION ESTILO FRANKLIN-77, para la decoracion del
frente. Se sirve en las versiones de pintado negro y esmaltado en porcelana
vitrificada.
xCONJUNTO PUERTA C/CRISTAL TERMICO, construida en chapa de acero
laminado, con un amplio cristal resistente al calor que permite una total
vision del fuego y dotada con una empuñadura especial para reducir el efecto
de calentamiento sobre la misma.
¡AVISO! Es imprescindible situar la puerta de cristal antes de colocar el
portico de fundicion.
xPARRILLA DE ASADOS, regulable en altura y giratoria, de facil colocacion
en los soportes de anclaje de uno de los costados del hogar (tambien
adaptable en el modelo H0-2 y TC-1)
3.- MONTAJE
3.1.MONTAJE DEL HOGAR H-01
1º- Situar la base H-02 sobre el suelo
2º- Acoplar fondo H-06 sobre la puerta trasera de la base y sujetarlo a traves de
sus patillas, mediante dos tornillos M-6X25 cabeza gotasebo con arandela y tuerca.
3º- Acoplar costado derecho H-04 en la canal existente en la base y fondo.
Sujetarlo a la patilla del fondo que coincidira con la suya, mediante tornillo M-6X25
cabeza gotasebo con arandela y tuerca.
4º- Ejecutar la misma operación anterior para el costado izquierdo H-05.
5º- Acoplar fondo superior H-07 (encajar en sus canales), sobre el fondo y los
costados, sujetandolo a estos mediante cuatro tornillos M-6X35 cabeza gotasebo con
arandelas y tuercas.
6º- Acoplar marco por el exterior de los costados del hogar) sujetandolo a estos
por su parte superior, y a la base por su parte inferior. Emplear cuatro tornillos M-
6X25 cabeza gotasebo con arandelas y tuercas.
7º- Acoplar costado derecho de chimeneas H-09 sobre costado derecho del hogar
y sujetarlo mediante tornillo M-6X25 cabeza gotasebo con arandela y tuerca.
8º- Ejecutar la misma operación anterior para el costado izquierdo de la
chimenea (19) H-08.
9º- Acoplar fondo chimenea H-10 en la canal del fondo superior del hogar y
sujetarlo a las patillas superiores de los costados de chimenea, mediante dos tornillos
M-6X35 cabeza gotasebo con arandelas y tuercas.
10º- Acoplar frente de chimenea H-11 sobre costados de chimenea, sujetandolo a
las patillas inferiores de estos ultimos, mediante dos tornillos M-6X35 cabeza gotasebo
con arandela y tuerca.
11º- Acoplar zocalo H-01 sobre la parte delantera de la base, haciendo tope la
pestaña vertical contra el retranque en la parte inferior del marco. Sujetarlo por la
pestaña vertical al marco, mediante dos tornillos M-6X25 cabeza gotasebo.

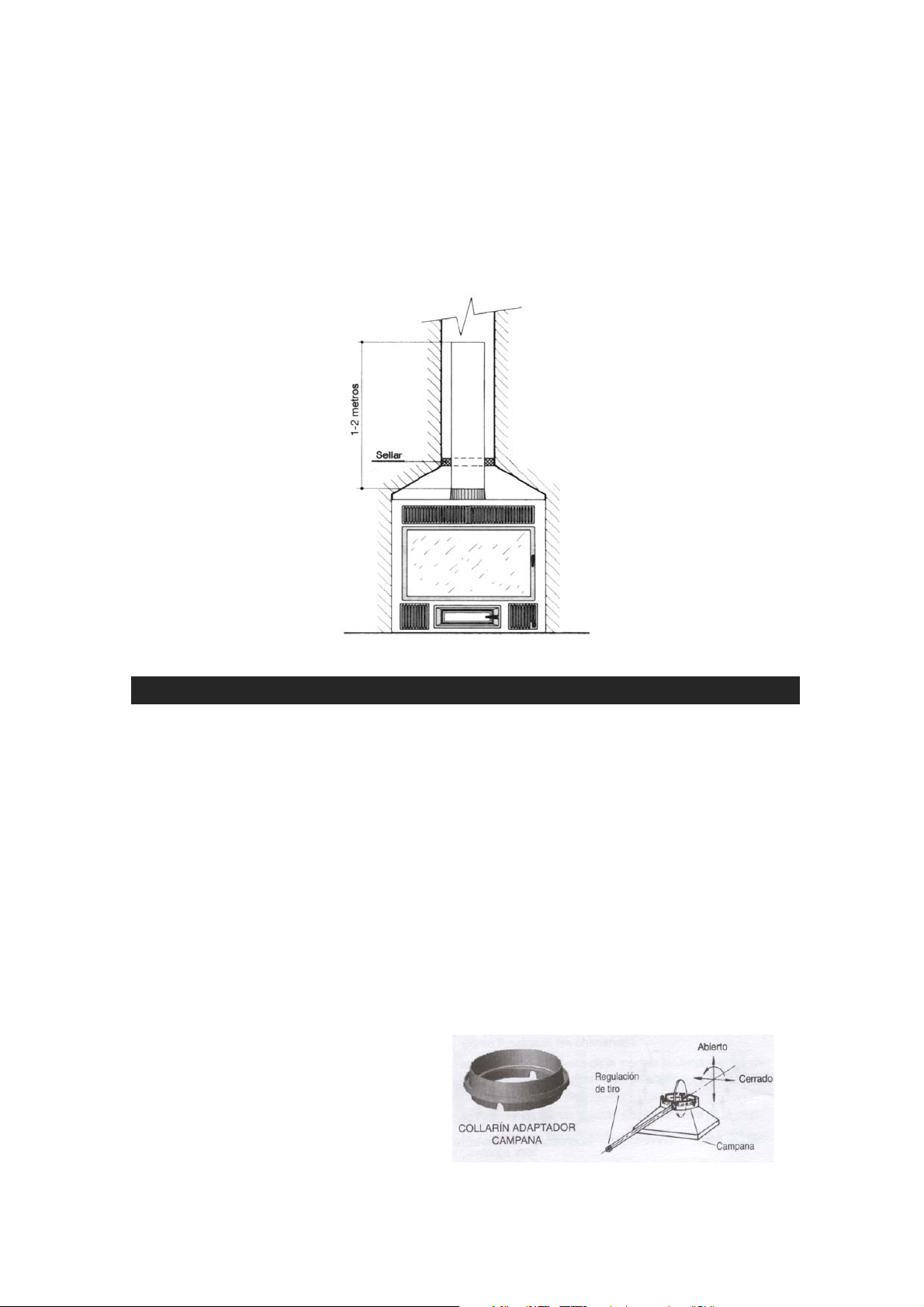

12º- Acoplar campana encajando por su interior las pestañas o bordes de los
costados, el frente y el fondo, que forman la chimenea. Sujetarla a los costados de
chimenea mediante dos tornillos M-6X30 cabeza gotasebo con arandelas y tuercas.
13º- Acoplar la válvula de regulación tiro L-020 en la posicion que les sea mas
conveniente, de frente o lateral, para lo que tendran que romper en el collarin los
alojamientos de apoyo para el tubo.
14º- Acoplar la parrilla en el alojamiento a tal efecto de la base.

- 5 -
15º- Acoplar protector en la boca del hogar. Los extremos del protector deberán
quedar encajados entre los tetones a tal efecto situados en los costados.
16º- Introducir por el frente del zocalo H-01 el cajon de cenicero.
¡Importante! Durante el proceso de montaje deberan ir sellando con pasta
refractaria los encajes de union entre piezas.
No apretar los tornillos definitivamente hasta dejar presentada la ultima pieza (la
campana)
No cargar todo el peso del conducto chimenea sobre el aparato.
3.2.MONTAJE PORTICO ESTILO FRANKLIN (accesorio)
1º- Acoplar las columnas tipo franklin sobre el marco apoyandolas sobre el
zocalo. Sujetarlas al marco mediante dos tornillos 1/4X45mm cabeza redonda
esmaltada, con su tuerca y aarandela. DEJAR MOMENTANEAMENTE SIN APRETAR.
2º- Acoplar el portico FRANKLIN sobre la parte superior del marco y dejarlo
descansar sobre los extremos superiores de las columnas. Sujetar el marco mediante
tres rosetones de laton con esparragos roscados, tuercas y arndelas.
Apretar definitivamente las columnas.
3.3.MONTAJE PUERTA CON CRISTAL TERMICO (accesorio)
Se facilitan instrucciones con la propia puerta. Requiere taladrar los costados del
hogar de acuerdo con los del marco de la puerta y solo es aconsejable en los hogares
que ha sido instalados con cámara de aire.
En hogares instalados pueden colocarse el conjunto puerta, simplemente pegando
el marco con pasta refractaria en la boca del hogar.
3.4.IDEA ESQUEMATICA DEL REVESTIMIENTO DE
ALBAÑILERIA
VERSION “A”: CONVECCION con toma de aire del exterior (aire limpio)
VERSION “B”: CONVECCION con toma de aire del propio local (recirculación del
mismo aire)
VERSION “A” VERSION “B”

- 6 -
3.5.MONTAJE MOTOR-VENTILADOR Y ACCESORIOS EN
HOGAR TC-1.
Para realizar el montaje del motor-ventilador y los restantes elementos de
maniobra, seguir las instrucciones detalladas a continuación.
1º- Elegir el lateral más convenniente para la ubicación del motor-ventilador y
termostato
2º- En caso de que el lado elegido no coincida con el abierto, procedan a cambiar
la tapa de un lado a otro.
3º- Atornillar el motor a través de su brida al costado elegido del carenado.
4º- La instalacion del termostato puede hacerse indistintamente en uno u otro
costado, soltando la cazoleta correspondiente y atornillándolo directamente al saliente
de hierro fundido que queda el descubierto.
5º- Conectar los dos cables blancos (sueltos) a las conexiones del termostato y la
manguera de línea a la red eléctrica.
6º- Se debe tener previsto un acceso para el desmontaje del motor en caso de
averia, que coincida frente a este.
3.6.UTILIZACION Y MANEJO DE LOS ACCESORIOS
ELECTRICOS.
El termostato esta tarado a 55ºC, por lo que no debe sufrir ninguna manipulacion,
excepto su conexionado.
La caja de regulación (CONMUTADOR-POTENCIOMETRO) debe colocarse en
un lugar accesible, cerca del Hogar.
Dispone de dos mandos independientes; un conmutador de encendido-apagado y
un regulador que tiene preestablecidas unas revoluciones minimas para el
funcionamiento del ventilador. Con este mando se modifican las revoluciones del motor,
pudiendo elegir en cada momento las más adecuadas.
El termostato actúa de forma independiente, de manera que aun estando
desconectado el conmutador, el ventilador se pondra en marcha siempre que la
temperatura sobrepase la prefijada en el termostato. Las revoluciones quedan
seleccionadas por la posición del regulador, esté activado o desactivado el conmutador.
¡Importante! las rejillas de ventilación de la campana deben situarse de manera que no
puedan ser bloqueadas.
El aire que sale por las rejillas de ventilación superiores puede alcanzar alta temperatura,
no utilice materiales que no resistan calor en la zona de salida de las rejillas, así como
estas deben ser metálicas (nunca utilizar rejillas de madera o materiales plásticos).
No coloque objetos próximos a las rejillas de ventilación superiores, el aire caliente que
sale por la mismas puede deteriorarlos.

- 7 -

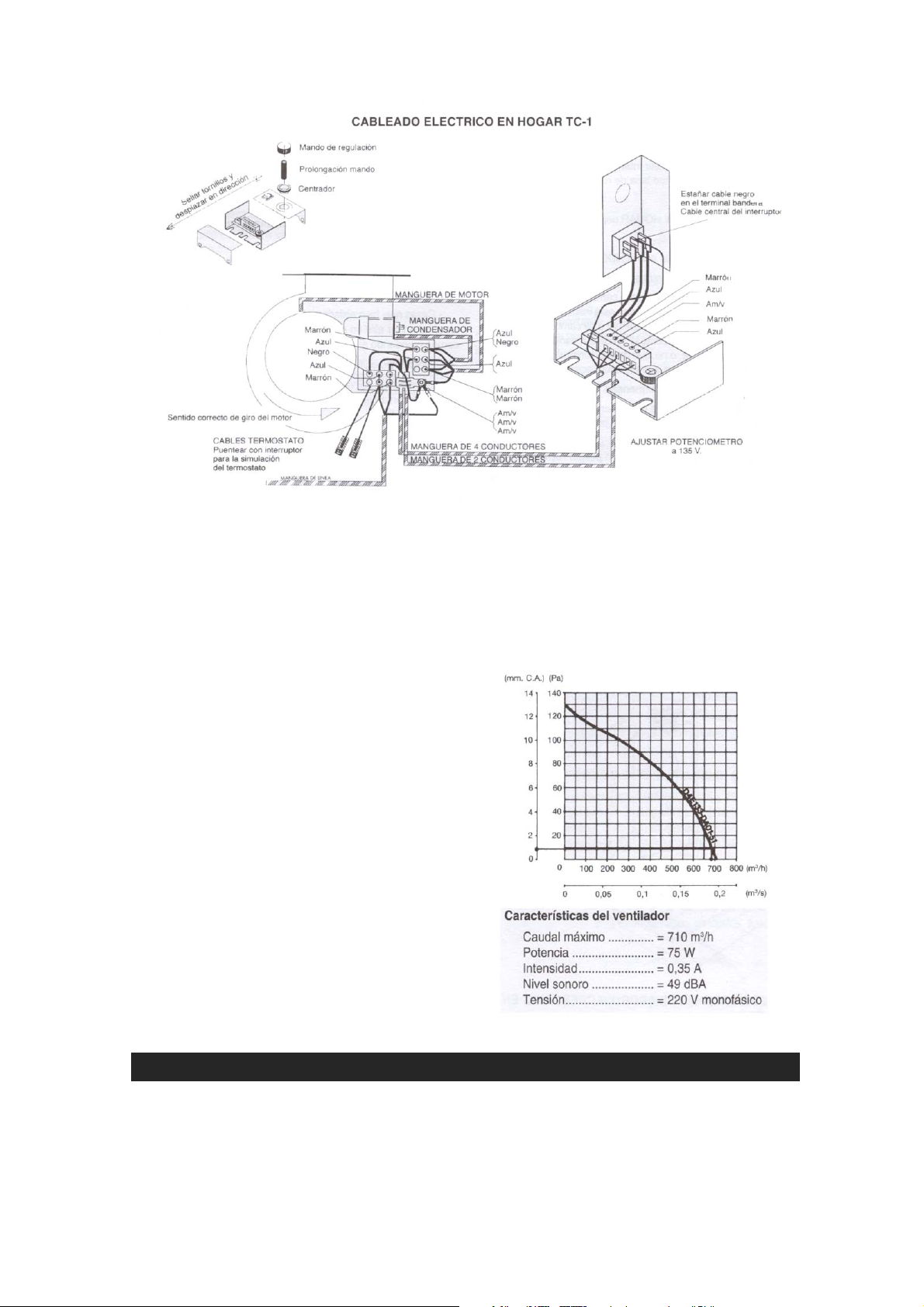

3.7.CARACTERISTICAS DEL VENTILADOR, CURVA.
La longitud y el diámetro de los tubos de conducción de aire influyen en las
perdidas de carga y al aumentar éstas disminuye el caudal de aire útil transportado, por
lo que habrá que tenerlo en cuenta al hacer la instalación de aire.
Para hacerlo correctamente se
necesita la curva del ventilador. En
ordenadas se representa la perdida de
carga en mm.c.agua y en abcisas el caudal
en m
È /h.
MUY IMPORTANTE
El motor ventilador debe estar
conectado a la red eléctrica
permanentemente para que mientras
desprenda calor el HOGAR se ponga en
marcha automáticamente por acción del
termostato.
Se para automaticamente cuando el
HOGAR se enfría.
Si se desconecta estando caliente se
corre el riesgo de estropear los
componentes eléctricos.
4.- INSTALACIÓN
¡IMPORTANTE! Todas las reglamentaciones locales, incluidas las que hagan
referencia a normas nacionales o europeas han de cumplirse cuando se instala el
aparato.
Cuando en una misma estancia el compacto va ha funcionar
simultáneamente con otros aparatos de calefacción que necesitan aire

- 8 -
para su combustión, es recomendable, que se prevea una entrada
adicional de aire del exterior para facilitar la combustión de los mismos.
El funcionamiento de uno o mas aparatos de calefacción en una
misma estancia hace que el nivel de oxigeno se reduzca dificultando la
combustión del hogar y se reduce el tiro de la chimenea.
La manera de instalar el HOGAR influira decisivamente en la seguridad y buen
funcionamiento del mismo.
Es muy importante realizar una buena instalación.
Una instalación segura del HOGAR y de la chimenea puede ser engorrosa, siendo
recomendable encargarla a un poçrofesional. Si decide hacerlo Vd. mismo y tiene dudas
pida infomación a un experto o llámenos directamente a fábrica.
Para evitar el sobrecalentamiento en los paneles de la campana del revestimiento,
se recomienda revestir interiormente dichas paredes con un material aislante del tipo
lana de roca o similar.
4.1.- CHIMENEAS
El funcionamiento del HOGAR depende de:
a) La chimea
b) Modo de operar con el.
c) Calidad del combustible empleado
Con los años de uso Vd. podrá cambiar la clase de combustible, pero la chimenea
una vez instalada en un sitio determinado no es tan facil de cambiar de lugar. La
informacion siguiente le ayudara a decidir si se puede usar la chimenea existente, o si se
debe construir una nueva
La base donde se va ha colocar su Hogar debe tener una superficie plana y sin
desniveles que eviten el perfecto asentamiento del mismo. La base de apoyo debe estar
construida de materiales resistentes al calor.
4.1.1. Como funcionan las chimeneas
Un conocimiento básico de la manera de funcionar las chimeneas le ayudara a
obtener el mayor rendimiento a su HOGAR, siendo sus principales funciones:
a) Evacuar los humos y gases, sin peligro, fuera de la casa.
b) Proporcionar tiro suficiente en el Hogar para que el fuego se mantenga vivo.
¿Qué es el tiro?
La tendencia del aire caliente a subir, crea un tiro.
Al encender el HOGAR el aire caliente sube por la chimenea y sale al exterior. El
conducto de la chimenea se calienta y mantiene el tiro. Hasta que la chimenea no está
caliente, el tiro no funciona a la perfeccion.
La situacion, el tamaño y la altura de la chimenea afectan al tiro.
Hay que considerar lo siguiente:
-Chimeneas situadas dentro de la casa se mantienen calientes; asi el tiro es
mayor.
-El tamaño aconsejado de la chimenea mantiene un buen tiro.
-La altura de la chimenea afecta al tiro; más altura mejor tiro.
La chimenea debe sobresalir, al menos, un metro de la parte mas alta del tejado.
Hay otros factores que afectan al tiro:
-Arboles y/o edificios altos proximos a la vivienda.
-La velocidad del viento. Generalmente los vientos continuos fuertes aumentan
el tiro; pero vientos tormentosos producen la disminucion del tiro
-Temperatura exterior. Cuanto mas frio en el exterior, mejor tiro.
-Presion barometrica. En dias lluviosos, humedos o borrascosos, el tiro es
generalmente flojo.

- 9 -
-Vivacidad del fuego. Cuanto mas caliente esté el fuego, mas fuerte es el tiro.
-Grietas en la chimenea, la puerta mal sellada o sucia, entradas de aire por la
union de los tubos, otro aparato conectado a la chimenea, etc., pueden
producir tiros inadecuados.
4.1.2. Formacion de creosota y su limpieza.
Cuando la madera se quema lentamente pueden producirse alquitranes y otros
vapores organicos en el conducto de los humos, que al combinarse con la humedad
ambiente forman la creosota. Los vapores de creosota se pueden condensar si las
paredes de la chimenea estan frías. Si se inflama la creosota puede producir fuegos
extremadamente altos. Cualquier acumulacion de la misma deberá ser eliminada. Ya
que la acumulacion de creosota depende de tantas variables, es muy dificil prevenir el
momento en el que se deba limpiar la chimenea. La inspeccion visual es la manera mas
segura de cerciorarse si la chimenea de su hogar esta limpia de creosota. Por eso
recomendamos que se realicen instalaciones en las que sea facil el acceso a las mismas.
4.1.3. Opciones.
Si va a construir una chimenea para el HOGAR, tiene dos alternativas:
a) Chimenea de albañileria.
b) Chimenea de metal.
Los estudios reflejan que no hay gran diferencia en cuanto al rendimiento de tiro
entre metal y albañileria. Es Vd. el que según su casa, eligira una u otra.
Siempre que sea posible, situe su chimenea dentro de la casa, con lo cual obtendra
mejor tiro, acumulara menos creosota y tendra mayor duración.
LAS VENTAJAS DE LAS CHIMENEAS DE LADRILLO SON:
a) La masa de ladrillos y losetas reducen el el enfriamiento de los humos en la
chimenea.
b) La caracteristica de los ladrillos de acumular el calor, permite mantener la
casa caliente mas tiempo, despues de que el fuego se haya extinguido.
c) Puede ser construida al gusto particular.
d) Si esta bien construida, puede ser mas resistente al fuego que las metalicas.
Las chimeneas de albañileria deben estar bien forradas para evitar el
enfriamiento de los humos. Deben estar construidas con materiales que soporten altas
temperaturas y la corrosion. Pueden ser redondas, cuadradas, etc.; lo que importa es la
seccion interior de las mismas.
Para chimeneas de albañileria en el HOGAR, deberán respetarse las medidas
reflejadas en el apartado 9. DATOS TECNICOS.
LAS VENTAJAS DE LAS CHIMENEAS METALICAS SON:
a) Facil instalacion.
b) Permite dar ligeros cambios de dirección a la chimenea, lo que facilita mayor
flexibilidad en la eleccion del lugar donde instalar el HOGAR.
c) Debido a que existen codos curvados, se elimininan los angulos vivos que
dificultan el tiro.
4.1.4. Algunas normas.
Acontinuación indicamos otras normas que deben respetarse en la construccion
de la chimenea.
a) Emplear materiales resistentes e incombustibles. No montar tubos de
fibrocemento.

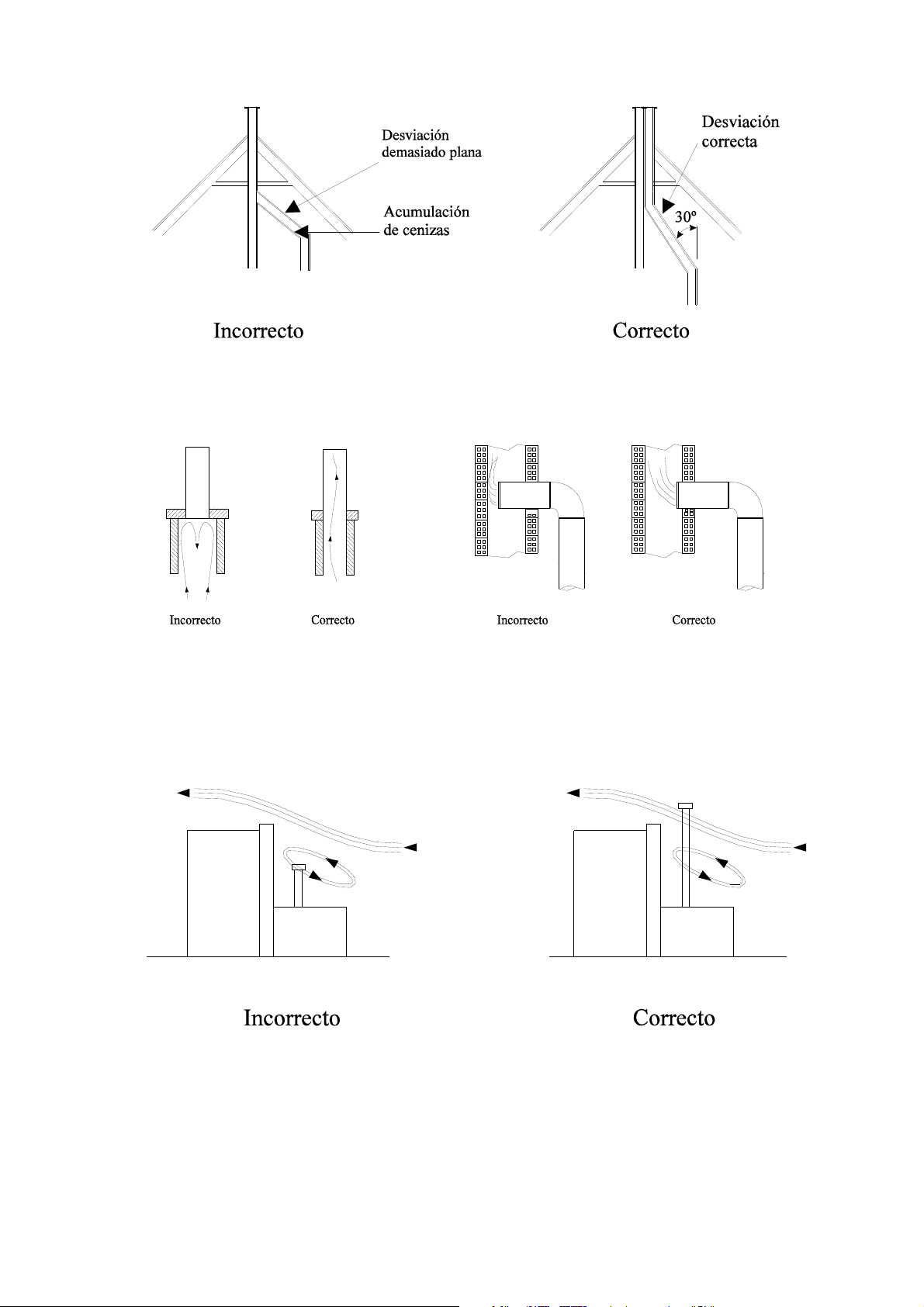

b) Escoger un trazado lo mas vertical y recto posible, y no conectar varios
aparatos a la misma chimenea.

- 10 -
c) Evitar que el conducto desemboque en zona cercana a construcciones,
debiendo sobrepasar en altura a la cumbre más próxima, si existe edificio
colindante.
d) Elegir para el conducto un lugar lo menos expuesto a enfriamientos. De ser
posible, que la chimenea este por el interior de la casa.

- 11 -
e) Las paredes internas deben ser perfectamente lisas y libres de obstaculos. En
las uniones de tubos con chimeneas de obra, evitar los estrangulamientos.
f) Es muy importante que las uniones de los tubos ésten muy bien selladas para
tapar las posibles fisuras que permitan la entrada de aire.

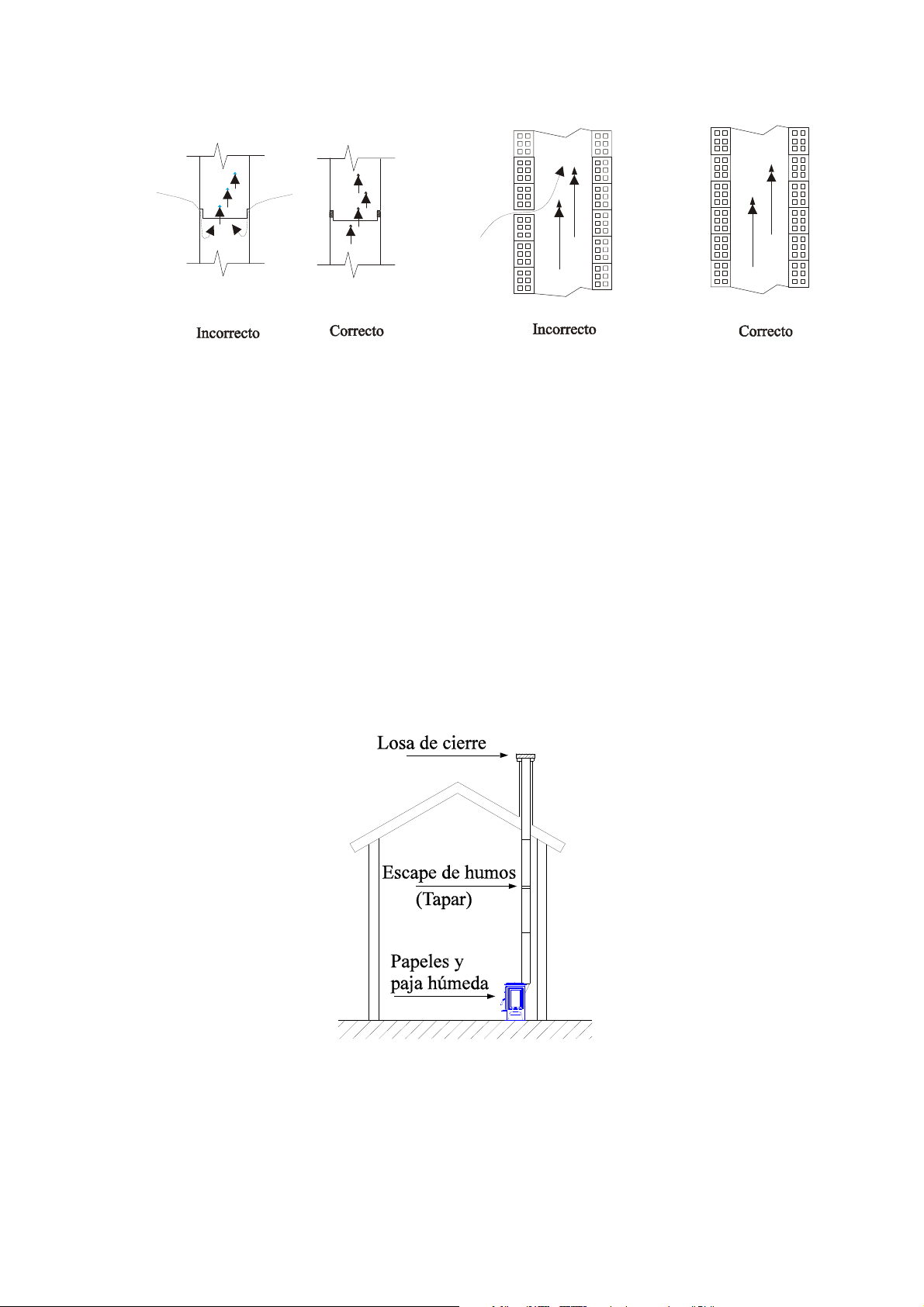

Para comprobar la estanqueidad de la chimenea proceder de la siguiente forma:
-Tapar la salida en el tejado.
-Introducir papeles y paja húmeda por la parte inferior de la chimenea y
encenderlos.
- Observar las posibles fisuras por donde sale humo y sellarlas.
g) Es muy importante que la chimenea sobrepase un metro la parte más alta de la casa.
Si se necesita aumentar el tiro, se deberá elevar la altura de la chimenea.

- 12 -
h) Que los sombreretes no dificulten el tiro.
i) Limpiar la chimenea, por lo menos una vez al año.
La limpieza más eficaz para los conductos de chimenea es mediante cepillos
deshollinadores apropiados. Existen productos químicos que ayudan a retardar la
limpieza clásica con cepillos.
Los cepillos tienen que ser lo más ajustados posibles al diámetro de la chimenea.
j) La union de los tubos que forman la chimenea, en el caso de los tubos
metalicos sencillos, deben ser sellados con masilla refractaria.
La parte hembra de los tubos debe quedar siempre orientada hacia arriba, para
evitar que la creosota que pueda formarse salga al exterior.

- 13 -
k) Las chimeneas exteriores metalicas deberan construirse con tubos dobles
calorifugados, especiales para combustibles sólidos.
4.1.5. Montaje en chimeneas existentes.
Es aconsejable, cuando se aprovechen las chimeneas existentes, colocar uno o dos
metros de tubo metalico por el interior de la misma, asegurando que la abertura que
queda entre la chimenea de obra y los tubos esté sellada.
5.- INSTRUCCIONES DE MANEJO
5.1.- RECOMENDACIONES
El primer encendido debe realizarse con fuego lento durante tres o cuatro horas,
para conseguir el estabilizado de las distintas piezas y evitar así alguna posible rotura.
Una vez instalado el hogar en su lugar definitivo se debe proceder a comprobar el
sellado de todas las juntas, para impedir la entrada de aire del exterior que perjudique
el tiro.
Antes de revestir el hogar con ladrillo o cualquier otro material combustible, es
conveniente comprobar el el buen funcionamiento del mismo.
En el primer encendido es conveniente tener las ventanas abiertas para evacuar
los humos y olores que se puedan producir por la combustión de los disolventes de la
pintura de proteccion o cualquier otro material.
5.2.- REGULACION DEL TIRO
Para regular el fuego en H-01,
actuar girando la válvula de mariposa
de la chimenea.
Si tiene la puerta de cristal
(opcional) es aconsejable dejar
totalmente abierta la válvula de
mariposa y efectuar la regulalción desplazando longitudinalmente la corredera de
admisión de aire situada en el frente del marco de la puerta.
IMPORTANTE: En ningún caso se debe
cargar el peso total de la chimenea sobre el
Com
p
acto. Esto
p
odría ocasionar su rotura.
xEs recomendable la
limpieza del conducto de
chimenea al menos una
vez al año.
Para acceder a la limpieza
de la chimenea siga las
siguientes instrucciones:
1) Desmonte el deflector
2) Una vez desmontado el
deflector tenemos
acceso a la chimenea.
Limpie el conducto de
chimenea utilizando
para ello un cepillo
especial para
deshollinar.

- 14 -
En los modelos H-02/22 y TC-1 la regulación se hace a través de la puerta de
cenicero, girando el pomo.

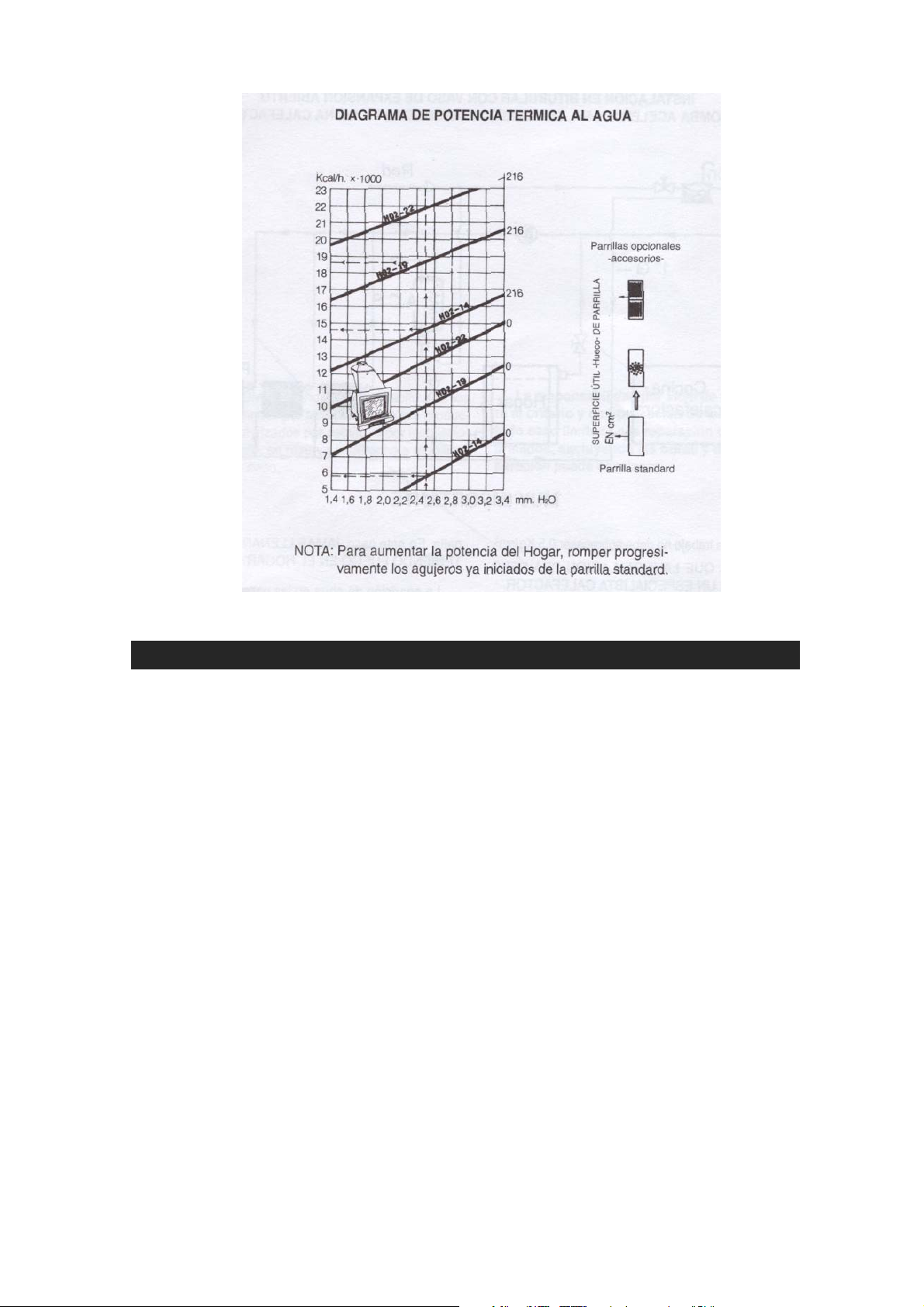

Si se desea aumentar la
potencia de calentamiento en el
HOGAR, ir abriendo, mediante
la utilización de un punzón y
un martillo, los agujeros ya
iniciados en la cara posterior
de la parrilla ciega. (Esta
parrilla no la llevan los
modelos H-02/22 y TC-1).
¡IMPORTANTE! El hogar debe permanecer cerrado en todo momento durante
la combustión para evitar la salida de humos. Abriéndolo solo durante las
recargas.
6.- LIMPIEZA
6.1.- DEL PORTICO DE HIERRO FUNDIDO ESMALTADO
(ACCESORIO)
La limpieza debe hacerse preferentemente cuando el HOGAR esté frío, empleando
para ello agua ligeramente jabonosa y paños húmedos. No deben utilizarse detergentes
fuertes o productos abrasivos que pudieran dañar el esmalte.
6.2.- FRENTE Y PIEZAS DE HIERRO FUNDIDO PINTADO
Se deberan limpiar cuando el HOGAR esté frío, empleando para ello un paño
ligeramente impregnado en aceite de oliva limpio de cocinar. A continuacion, limpiar
con un paño seco.
6.3.- DEL CRISTAL DE LA PUERTA (Accesorio)
Los cristales de estufas son productos bastante efectivos. Nunca intente limpiar el
cristal durante el funcionamiento de la estufa. Recomendamos utilizar el limpiacristales
Hergóm.
6.4.- JUNTAS Y SELLADO
Se recomienda a principio y mitad de temporada una comprobacion visual del
estado de juntas (puertas, cristal, etc.) y sellado de piezas, por si fuera preciso sustituir
o reparar.
Sustitución. El cristal de su HOGAR es Termoshock, fabricado especialmente para
hogares de leña y/o carbón. En caso de rotura éste debe remplazarse por otro de las
mismas caracteristicas. Dirijase a nuestro Distribuidor para que le suministre el cristal
adecuado, acompañado de las instrucciones de montaje y juntas.
7.- SEGURIDAD
Existen posibles riesgos que hay que tener en cuenta a la hora de hacer funcionar
su Hogar de combustibles sólidos, sea cual fuere la marca. Estos riesgos pueden

- 15 -
minimizarse si se siguen las instrucciones y recomendaciones que damos en este
manual.
A continuación recomendamos una serie de normas y consejos, pero sobre todo le
recomendamos utilice su buen sentido común.
1. Mantenga alejado cualquier material combustible (muebles, cortinas, ropas,
etc.), a una distancia mínima de seguridad de 0,90 m.
2. Las cenizas deberán vaciarse en un recipiente metálico y sacarse
inmediatamente de la casa.
3. No deben utilizarse jamás combustibles líquidos para encender su hogar.
Mantenga muy alejado cualquier tipo de líquido inflamable (Gasolinas, petróleo,
alcohol, etc.).
4. Hacer inspecciones periódicas de la chimenea y limpiarla cada vez que sea
necesario. Inspeccionar igualmente el estado de juntas, cristal, tornillos, etc.
5. No situarlo cerca de paredes combustibles, o que tengan algún tipo de
recubrimiento susceptible de deterioro o deformación por efecto de temperatura
(barnices, pintura, etc.)
Se debe de tener la precaución igualmente de que las rejillas de aire caliente
superiores no se sitúen sobre elementos combustibles.
6. Proteja la mano con un guante u otro material aislante, ya que durante el
funcionamiento, el mando de apertura y cierre se calienta.
SUSTITUCIÓN DEL CABLE DE ALIMENTACIÓN:
Si el cable de alimentación está dañado debe ser sustituido por el fabricante o por
el S.A.T. o por personal cualificado con el fin de evitar peligro.
Industrias Hergóm, S.A., declina toda responsabilidad derivada de una
instalación defectuosa o de una utilización incorrecta y se reserva el derecho de
modificar sus productos sin previo aviso.
La responsabilidad por vicio de fabricación, se someterá al criterio y
comprobación de sus técnicos, estando en todo caso limitado a la reparación o
sustitución de sus fabricados, de acuerdo con la garantía que acompaña a cada
producto.
30
30
30
700
900
300

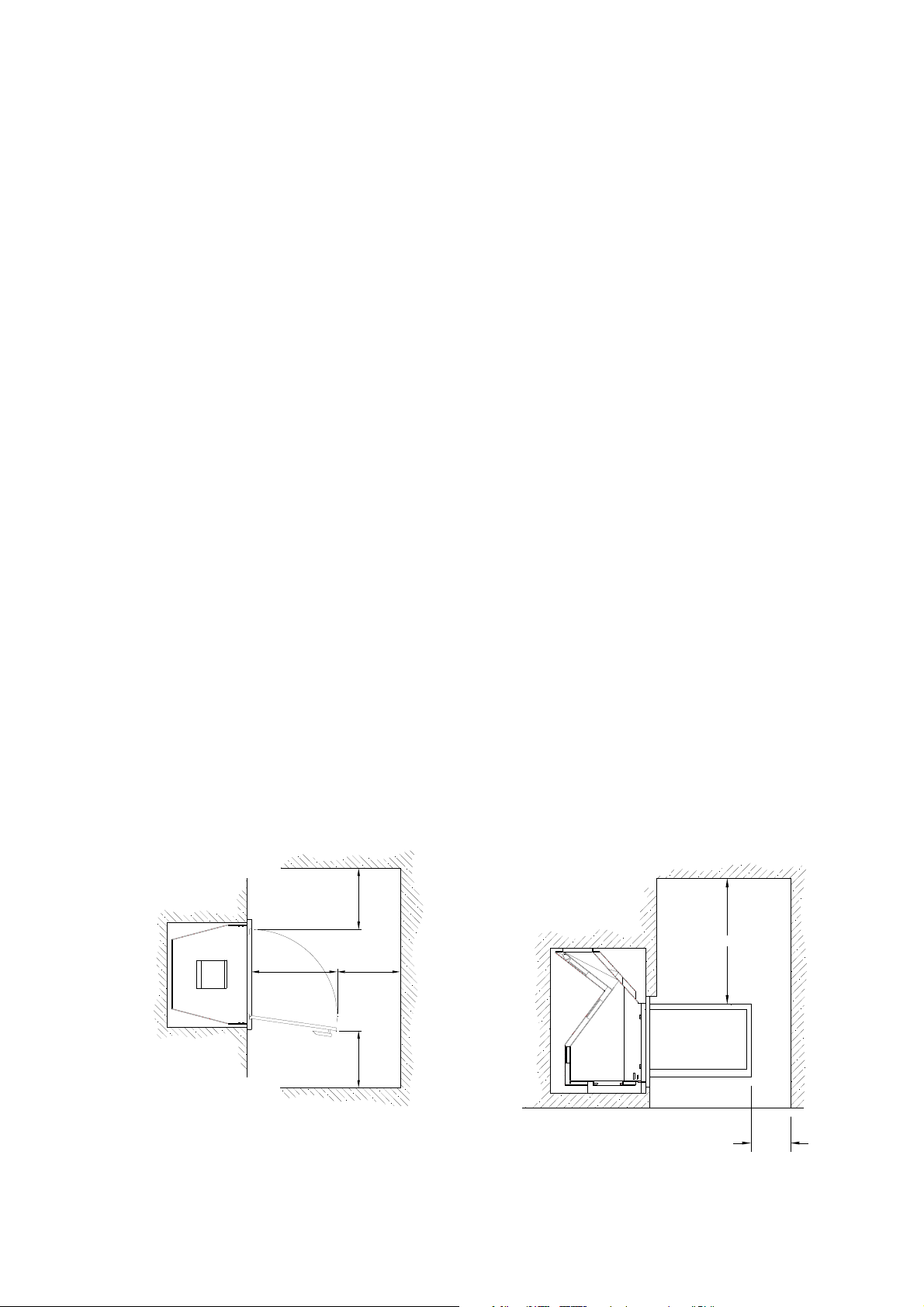

Distancias de seguridad

- 16 -
Cuando se realiza la instalación de un Hogar calefactor H-02/22, con
vaso de expansión cerrado, se deben tener en cuenta unos requisitos
mínimos de seguridad.
1) Hay que prever en la instalación de los radiadores no colocar cierres con
vávulas termostática de zona en todos los radiadores. Siempre tiene que
quedar una parte mínima de la instalación (radiadores) abierta para que el
hogar calefactor pueda disipar el sobrecalentamiento o embalamiento.
2) Es obligatorio colocar una válvula de seguridad tarada a 3 Bar de presión,
la instalación se debe llenar a 1 Bar de presión.
3) Es obligatorio colocar un vaso de expansión cerrado en la instalación, la
presión de carga del vaso debe ser la misma que la de llenado de la
instalación. El volumen del vaso de expansión debe ser proporcional al
volumen de agua de la instalación.
4) Es recomendable colocar en la instalación un termostato de mínima, que
corte el circulador siempre que el agua de la paila del hogar este por debajo
de lo 50ºC. Esto evitara las condensaciones que se producen cuando se
enciende el hogar.
5) Es recomendable que todos los componentes de la instalación (válvula de
seguridad, circulador, vaso de expansión etc.)se coloque en el retorno.
Como actuar en caso de sobrecalentamiento o incendio de la chimenea
En caso de que detecte un sobrecalentamiento en el hogar causado por:
Avería del ventilador.
Avería del circulador
Rotura del termostato.
Es necesario parar el aparato para evitar roturas en las piezas de hierro fundido. Para
ello se deben seguir las siguientes recomendaciones:
xNo cargar mas el aparato
xAbrir ligeramente la puerta haciendo que entre más aire, esto avivará la llama
consumiéndola mas deprisa, pero a su vez enfriará la chimenea y reducirá el tiro
enfriando el aparato.
Si se produjese un incendio en la chimenea se deben seguir los mismos pasos indicados
en el paso anterior. Llamar lo antes posible a los servicios de emergencia.
Encendido H-02/22
Para encender el hogar se debe hacer primeramente un lecho de papeles sobre la
parrilla del fondo de hierro fundido, sobre estos, se debe colocar una capa de ramas o
leños finos. Antes de encender este lecho de papeles, es recomendable colocar un papel
sobre el deflector de hierro fundido accediendo por la puerta frontal y encenderlo, esto
produce un calentamiento rápido en la chimenea expulsando el aire frió de su interior
(sobre todo en días fríos de invierno) produciendo tiro y evitando que el humo salga
hacia la estancia.
Ahora se puede encender el lecho de papeles y leña fina, dejar la puerta ligeramente
entornada durante al menos 20 minutos, una vez se halla estabilizado la llama se puede
cerrar la puerta, y el aparato se regulará por medio de la valvula de la puerta de
cenicero.
¡CUIDADO! Durante el funcionamiento del hogar las partes metálicas
pueden alcanzar altas temperaturas. Es necesario que proteja sus manos
con una manopla ignifuga si requiere manipular en el mismo.

- 17 -
8.- DATOS TÉCNICOS
ESPECIFICACIONES
potencia térmica nominal cedida al ambiente: H-01/H-02 Kw 11,5
Puede calentar mÈ250
Medidas del hogar de combustión:
Alto mm 630/260
Ancho mm 630/450
Largo mm 430
Volumen de la cámara de combustión dmÈ105
Salida de humos diámetro mm 200
Chimenea de albañileria mm 200X200
Altura recomendada de chimenea m 5 a 6
Peso sin pórtico mod. H-01 Kgs 135
Peso pórtico FRANKLIN Kgs 23
Peso mod. H-02 Kgs 187
Peso mod. H-02/22 Kgs 223
Peso mod. TC-1 Kgs 199
HOGARES CALEFACTORES
H-02/22 (potencia térmica nominal cedida al agua) Kw. 18
(potencia térmica nominal cedida al ambiente) Kw 7
Rendimiento % 70
Caudal másico de los humos g/s 32,8
Temperatura media de humos; ºC 309
Temperatura collarín evacuación de humos ºC 333
Tiro mínimo recomendado; Pa 12,5
Concentración media de CO2 %5,59
Temperatura de servicio máxima admisible del agua ºC 80
Presión de ensayo bar 6
Presión de servicio máxima admisible, bar 3
HOGAR TURBOCONVECTOR TC-1
Potencia calorifica al aire Kw 18
Combustibles recomendados:
Combustible Dimensiones L x Ø Peso carga máxima por hora H-02/22
Haya 55cm x 7cm (aprox.) 6 Kg.
Encina 55cm x 7cm (aprox.) 6 Kg.
Pino 55cm x 7cm (aprox.) 6 Kg.
¡ADVERTENCIA! Su insertable no debe ser utilizado como incinerador y no deben utilizarse
otros combustibles
(p
lásticos, carbón, etc
)
. Utilice los materiales recomendados.
Combustible Dimensiones L x Ø Peso carga máxima por hora TC-1
Haya 55cm x 7cm (aprox.) 5,5 Kg.
Encina 55cm x 7cm (aprox.) 5,5 Kg.
Pino 55cm x 7cm (aprox.) 5,5 Kg.
.
Combustible Dimensiones L x Ø
Peso carga máxima por hora H-01/H-02
Haya 55cm x 7cm (aprox.) 3,5 Kg.
Encina 55cm x 7cm (aprox.) 3,5 Kg
Pino 55cm x 7cm (aprox.) 3,5 Kg
Compacto homologado Según Norma:
UNE-EN 13229:2001 “Aparatos insertables, incluidos los hogares abiertos, que
utilizan combustibles sólidos – Requisitos y métodos de ensayo”, modificada por
UNE-EN 13229/AC, UNE-EN 13229/A1:2003 y UNE-EN 13229:2002/A2:2005.

- 18 -

- 19 -
9.- INDICACIONES PARA INSTALACIONES
Para evitar que se pueda estropear el hogar por un excesivo
calentamiento de la paila, por avería de la bomba o falta de corriente
eléctrica a la misma, se recomienda que al menos los primeros radiadores
de la instalación se disponga de forma que puedan trabajar por termosifón,
utilizando tubos de mayor diámetro en estos tramos.
Se recomienda la instalación de una válvula de descarga térmica. El
desagüe de esta válvula debe ser amplio, estar en lugar visible y protegido
para evitar derramamientos al exterior o salpicaduras.
Imperativamente obligatorio evitar todo tipo de sifón en las tuberías
que van al vaso de expansión.
MUY IMPORTANTE
RECOMENDAMOS QUE LA INSTALACIÓN SEA EFECTUADA SIEMPRE POR
UN ESPECIALISTA CALEFACTOR.
Si por descuido se enciende el Hogar sin estar lleno el circuito de agua, apagar el
fuego inmediatamente para no dañar la paila. En este caso JAMÁS LLENAR DE AGUA
EL CIRCUITO TENIENDO FUEGO EN EL HOGAR.
La aparición de agua en las paredes de la paila sobre todo en los primeros
encendidos, se puede deber a condensaciones, que tienden a desaparecer con el uso.
El hogar H-02/22 no esta diseñado para funcionar con el sistema de combustión
intermitente, ya que es de fuego continúo.

- 20 -
10.- PRODUCTOS PARA LA CONSERVACIÓN
INDUSTRIAS Hergóm, S.A. pose a su disposición una serie de productos
para la conservacion de sus fabricados:
-Pintura anticalorica, para piezas de fundición y chapa
-Pasta refractaria, para mejorar la estanqueidad y sellado.
-Anti-hollín, poderoso catalizador que facilita la eliminacion de residuos
inquemados.
-Pastillas de encendido, producto indispensable cuando se precise un
encendido rapido y limpio.
-Limpia cristales, tratamiento idoneo para eliminar grasa carbonizada de los
cristales de estufas, chimeneas, etc.
