hergom SERE 100 SE Quick start guide

SERE 100 SE
INSTRUCCIONES PARA INSTALACIÓN, USO Y MANTENIMIENTO
ISTRUZIONI PER L’INSTALLAZIONE, L’USO E LA MANUTENZIONE
INSTALLATION, USE AND MAINTENANCE INSTRUCTIONS
INSTRUCTIONS D’INSTALLATION, DE SERVICE ET D’ENTRETIEN
INSTRUCÇÕES PARA A INSTALAÇÃO, UTILIZAÇÃO E MANUTENÇÃO

3
IMPORTANTE
Antes de instalar el Compacto Sere, quitar los 3 tornillos que fijan el compacto al pallet (Ver fotos).
Before installing the Compact Sere, remove the three screws securing the compact to the pallet! (See photos).
Avant d’installer le Compact Sere, retirez les trois vis qui fixent la cheminée à la palette! (Voir photos)
Prima di installare il Compatto Sere, rimuovere le viti che fissano l’inserto al bancale! (Vedi foto).
Antes de instalar o Compacto Sere, remova os três parafusos que prendem a lareira para a paleta! (Veja fotos)

4
INDUSTRIAS HERGÓM, S.L., no se responsabiliza de los daños ocasionados, originados por alteraciones en sus
productos que no hayan sido autorizados por escrito, o por instalaciones defectuosas.
Asimismo, se reserva el derecho a modificar sus fabricados sin previo aviso.
Industrias Hergóm, S.L., domiciliada en Soto de la Marina - Cantabria - España, ofrece una garantía de TRES
AÑOS para sus apa ratos. Industrias Hergom, S.L. garantiza durante 10 años la existencia de piezas de
reparación y de un servicio técnico adecuado a partir de la fecha en la que este producto deje de fabricarse.
La cobertura geográfica de ésta garantía incluye sólo los países en los que Industrias Hergóm, S.L., una
empresa filial o un importador oficial realizan la distribución de sus productos y en los que es de obligado
cumplimiento la Directiva Comunitaria 2019/771/UE.
La garantía contará a partir de la fecha de compra del aparato señalada en el resguardo de la garantía y cubre
únicamente los deterioros o roturas debidos a defectos o vicios de fabricación.
AVISO IMPORTANTE
Si el compacto no se instala adecuadamente, no le dará el excelente servicio para el que ha sido concebido.
Lea enteramente estas instrucciones y confíe el trabajo a un especialista.
Su Compacto va protegido superficialmente con una pintura anticalórica, especial para temperaturas
elevadas. En los primeros encendidos, es normal que se produzca un ligero humo, al evaporarse alguno de
sus componentes, que permite a la pintura tomar cuerpo. Por ello recomendamos, ventilar la habitación
hasta que este fenómeno desaparezca.
BIENVENIDOS a la familia HERGOM.
Agradecemos la distinción que nos ha dispensado con la elección de nuestro Compacto SERE, que
representa en técnica y estilo un importante avance sobre las clásicas chimeneas de leña.
Su nuevo Hogar es, quizás, el sistema de calefacción por combustibles sólidos más avanzado que hoy se
conoce. Poseer un Compacto SERE HERGOM es la manifestación de un sentido de calidad excepcional.
Por favor, lea este manual en su totalidad. Su propósito es familiarizarle con el aparato, indicándole normas
para su instalación, funcionamiento y mantenimiento, que le serán muy útiles. Consérvelo y acuda a él
cuando lo necesite.
Si después de leer este manual necesita alguna aclaración complementaria, no dude en acudir a su
proveedor habitual.

5
1 - INTRODUCCIÓN
¡IMPORTANTE! Todas las reglamentaciones locales,
incluidas las que hagan referencia a normas
nacionales o europeas han de cumplirse cuando se
instala el aparato.
NOTA: cuando se instale algún tipo de aislamiento
para salvaguardar la obra de la campana del calor,
hay que tener en cuenta las siguientes
recomendaciones de obligado cumplimiento:
•El aislamiento nunca puede estar en contacto con
el aparato, esto evitaría la cesión de calor y el
desplazamiento del aire caliente hacia la parte
superior de la campana.
•Entre el aislamiento y el aparato debe haber una
distancia mínima de 7 cm.
FIG. 1
La manera de instalar el Compacto SERE influirá
decisivamente en la seguridad y buen funcionamiento
del mismo.
Es muy importante realizar una buena instalación.
Para que la instalación del Compacto SERE y de la
chimenea sea correcta, es aconsejable que se realice
por un profesional.
El Compacto SERE cede su calor por radiación,
calentando directamente paredes, techos, etc., y por
convección forzada del aire, merced a los ventiladores
que lleva incorporados en su interior.
1.1 - POSIBILIDADES DE SALIDA AIRE CALIENTE
SALIDA POR LA REJILLA SUPERIOR
Esta es la salida de aire ESTANDAR en el aparato, el
aire entra por la parte inferior “A” y el ventilador
incorporado en el interior del aparato lo expulsa aire
caliente a la estancia por la parte superior “B”.
SALIDA POR LA CAMPANA
Esta opción es compatible con la anterior.
Es obligatorio que en las campanas de obra se realicen
unos huecos tanto en la parte inferior de la misma
como en la parte superior, estos huecos se pueden
cubrir con unas rejillas decorativas, esto facilitará una
corriente de aire ascendente entrando el aire frío por
la parte inferior “C” y saliendo el caliente por la parte
superior “D”.
Debe tener en cuenta que el compacto SERE cede la
mayoría de su calor al ambiente por convección, si la
campana de obra no tiene las rejillas de ventilación
suficientemente grandes, se pueden producir roturas
del aparato al no poder disipar calor.
¡IMPORTANTE! La sección mínima recomendada
para la entrada de aire de las rejillas es de 200cm² de
paso libre de aire por rejilla.
Las rejillas de entrada de aire a la campana deben
situarse de manera que no puedan ser bloqueadas.
El aire que sale por las rejillas de ventilación
superiores puede alcanzar alta temperatura, no
utilice materiales que no resistan calor en la zona de
salida de las rejillas. Asimismo, éstas deben ser
metálicas (nunca utilice rejillas de madera o
materiales plásticos).
No coloque objetos próximos a las rejillas de
ventilación superior. El aire caliente que sale por las
mismas puede deteriorarlos.
La falta de rejillas de ventilación en el revestimiento
generará un aumento constante de la temperatura en
su interior que no se podrá aprovechar para calentar
la habitación y provocará rupturas en el
revestimiento y en los componentes de su
Compacto.
Las rupturas del revestimiento y de los componentes
del Compacto debidas a excesiva temperatura por la
ausencia de las rejillas de ventilación no están
cubiertas por la garantía.
Para otras informaciones sobre la correcta instalación
ver el Manual para el Instalador Profesional.

6
1.2 - CONEXIÓN TOMA AIRE EXTERIOR Ø70 mm
OPCIONAL (NO INCLUIDA).
2 - DESMONTAJE DEL VENTILADOR
¡CUIDADO! Antes de manipular en las partes
eléctricas debe asegurarse que el aparato esta
desconectado de la red eléctrica.
Para sustituir los ventiladores se deben seguir las
siguientes instrucciones:
1. Retirar del aparato el fondo, el revestimiento de
vermiculita y los deflectores. Prestar atención a
las piezas de vermiculita, pueden romperse. (Fig.
3)
2. Aflojar los 2tornillos superiores que sujetan el
conjunto ventilador y sacarlo de su alojamiento
tirando delicadamente hacia arriba (Fig. 4 y Fig. 5).
3. Desconectar los dos terminales faston. A
continuación aflojar los dos tornillos que sujetan
el ventilador por su parte inferior. (Fig. 6).
FIG. 4
FIG. 5
FIG. 6
4. Reponer el ventilador dañado y volver a montar el
conjunto ventilador en su lugar, realizando los
pasos anteriores de forma inversa.
FIG.2
FIG. 3
Ref. 9920618

7
3 - ESQUEMA ELECTRICO
POSICIONES DEL CONMUTADOR
La posición del conmutador determina tres velocidades
de los ventiladores:
POSICIÓN “0”: Los ventiladores funcionan a
VELOCIDAD MÍNIMA de forma AUTOMÁTICA cuando el
aparato tiene fuego y la temperatura alcanza los 50ºC
(en la zona donde está situado el termostato).
Cuando se apaga la llama en el hogar y la temperatura
está por debajo de los 50ºC los ventiladores se paran.
¡SE RECOMIENDA! esta posición cuando el usuario
quiera que se paren los ventiladores una vez esté frío
el compacto.
POSICIÓN “1”: Los ventiladores funcionan a MEDIA
VELOCIDAD de forma MANUAL, en esta posición los
ventiladores no paran aunque se halla apagado la llama
del hogar y la temperatura este por debajo de 50ºC.
POSICIÓN “2”: los ventiladores funcionan a MÁXIMA
VELOCIDAD de forma MANUAL.
En esta posición los ventiladores no paran aunque se
halla apagado la llama del hogar y la temperatura este
por debajo de 50ºC.
Esta posición es recomendable cuando se necesita una
rápida cesión de calor del hogar a la estancia.
NO DESCONECTE EL COMPACTO DE LA RED ELÉCTRICA,
ESTO PUEDE HACER QUE LAS PARTES ELÉCTRICAS SE
DETERIOREN.

8
4 - ENCENDIDO Y REGULACION DE LA
COMBUSTION
FIG. 7
Para regular la combustión seguir estas
recomendaciones:
•Desplazando de derecha a izquierda la válvula de
regulación, se permite una mayor aportación de aire
para la combustión (FIG. 7).
•Para favorecer el encendido, se recomienda
posicionar la válvula de regulación de la combustión
totalmente hacia la izquierda.
Es imprescindible realizar una carga abundante en el
encendido. Las siguientes cargas estarán en función de
la necesidad de calor que se desee.
Es recomendable dejar abierta parcialmente la puerta
de hogar para evitar que se formen condensaciones y
se manche el cristal durante los primeros minutos de
encendido.
Una vez el hogar está funcionando a un régimen normal
y se ha calentado perfectamente la chimenea,
regularemos la combustión por medio de la válvula de
regulación, de ésta forma, al cerrar totalmente la
entrada de aire, la combustión se volverá más lenta y se
avivará cuando abramos la entrada de aire.
Para obtener el máximo rendimiento del aparato se
debe dejar la válvula de regulación de la combustión
en su posición media.
Accionando la válvula de regulación como se ha descrito
en los pasos anteriores, se permite mayor entrada de
aire a la combustión, esta aportación se produce a la
altura del morillo y por la parte alta del cristal,
permitiendo esto la doble función de limpieza de cristal
y facilitar el arranque del aparato.Se debe comprobar en
cada carga que la entrada de aire a la altura del morillo
está libre de cenizas. De no ser así, se deben limpiar para
facilitar una correcta combustión.
¡CUIDADO! Durante el funcionamiento del hogar las
partes metálicas pueden alcanzar altas temperaturas.
Es necesario que proteja sus manos con una manopla
ignifuga si requiere manipular el mismo.
La chapa corta tiro es necesaria para obtener los
resultados acreditados por el laboratorio Oficial que ha
ensayado este producto.
Para retirar la chapa corta tiro es necesario antes quitar
el fondo, la vermiculita empezando por los laterales y la
trasera, el deflector inferior y superior. Retire la chapa
corta tiro levantándola y girándola 90 grados y vuelva a
colocar los deflectores, la trasera, los laterales y el
fondo. Ver apartado 7.
FIG. 8
Cuando en una misma estancia el compacto va a
funcionar simultáneamente con otros aparatos de
calefacción que necesitan aire para su combustión, es
recomendable, que se prevea una entrada adicional de
Chapa corta tiro
Chapa corta tiro

9
aire del exterior para facilitar la combustión de los
mismos.
El funcionamiento de uno o más aparatos de calefacción
en una misma estancia hace que el nivel de oxigeno se
reduzca dificultando la combustión del hogar y se
reduce el tiro de la chimenea.
En caso de que detecte un sobrecalentamiento en el
hogar causado por:
Avería del ventilador.
Rotura del termostato.
Es necesario parar el aparato para evitar posibles daños
tanto en el compacto como en el revestimiento de obra.
Para ello se deben seguir las siguientes
recomendaciones:
•No cargar más el aparato
•Abrir ligeramente la puerta haciendo que entre más
aire, esto avivará la llama consumiéndola más
deprisa, pero a su vez enfriará la chimenea y
reducirá el tiro enfriando el aparato.
El compacto SERE está diseñado para funcionar con
combustión intermitente.
5 –LIMPIEZA
DEL CRISTAL DE LA PUERTA
Los limpiacristales de estufas son productos bastante
efectivos.
Nunca intente limpiar el cristal durante el
funcionamiento de la estufa. Recomendamos utilizar el
limpiacristales HERGÓM.
Sustitución: el cristal de su Hogar es térmico, fabricado
especialmente para estufas de leña y/o carbón. En caso
de rotura accidental, éste debe remplazarse por otro de
las mismas características. Diríjase a nuestro
Distribuidor para que le suministre el cristal adecuado,
acompañado de las instrucciones de montaje y juntas.
DE LOS DEFLECTORES
Limpiar los deflectores por ambas caras una vez cada
temporada utilizando un cepillo. Esto facilita la
transmisión de calor a través de la placa y evita en gran
parte su deterioro.
Para proceder con el desmontaje de los deflectores
consultar el apartado 7. Una vez realizada la limpieza,
montar de nuevo los defelctores siguiendo los pasos
descritos en sentido inverso.
JUNTAS Y SELLADOS
Se recomienda a principio y mitad de temporada una
comprobación visual del estado de la junta de la puerta
con el fin de garantizar la estanqueidad del hogar. Si
fuera necesario diríjase a nuestro Distribuidor para que
le suministre la junta adecuada, acompañada de las
instrucciones de montaje.
6 - RECICLAJE DEL PRODUCTO
Su aparato se entrega embalado con plástico y una caja
de cartón sobre un palet de madera. Puede utilizar el
cartón y la madera como combustible en los primeros
encendidos del aparato, o bien llevarlo a un punto de
reciclado local. El plástico que protege al aparato debe
llevarse a un punto o centro de reciclado local
específico, no debe desecharse en los contenedores de
desecho convencional.
Todas las reglamentaciones locales, incluidas las que
hagan referencia a normas nacionales o europeas han
de cumplirse cuando se vaya a proceder al reciclado del
producto al final de su vida útil. Nunca debe eliminarse
el producto en los contenedores de desecho
convencional. Su aparato está compuesto por
componentes de fundición, acero, vidrio, materiales
aislantes y material eléctrico, que van ensamblados
mediante tornillos y remaches. Puede desmontarlo y
llevarlo a un punto o centro de reciclado local específico.
El cristal no debe depositarse en los contenedores de
desecho convencional.

10
7 - SEGURIDAD
ADVERTENCIA
Los aparatos a gas/leña/pellet se calientan durante el
funcionamiento.
En consecuencia, hay que actuar con precaución y
mantenerse alejado especialmente evite la cercaníade
los niños, ancianos u otras personas que requieran de
especial atención así como mascotas mientras que el
aparato este encendido.
Asegúrese que los niños u otras personas no
familiarizadas con el funcionamiento del aparato sean
supervisados por personas responsables cuando se
acerquen a él.
Para la protección de quemaduras y para proteger el
acercamiento de niños o personas que no deban
entrar en contacto con el aparato coloque un
cortafuegos o separador.
Existen posibles riesgos que hay que tener en cuenta a
la hora de hacer funcionar su hogar de combustibles
sólidos, sea cual fuere la marca. Estos riesgos pueden
minimizarse si se siguen las instrucciones y
recomendaciones que damos en este manual.
•Mantenga alejado cualquier material combustible
(muebles, cortinas, ropas, etc.), a una distancia
mínima de seguridad de 0,90m. (Fig. 9)
•Las cenizas deberán vaciarse en un recipiente
metálico y sacarse inmediatamente de la casa.
•No deben utilizarse jamás combustibles líquidos para
encender su hogar. Mantenga alejado cualquier tipo
de líquido inflamable (gasolina, petróleo, alcohol,
etc.).
•Hacer inspecciones periódicas de la chimenea y
limpiarla cada vez que sea necesario. Inspeccionar
igualmente el estado de juntas, cristal, tornillos, etc.
•No debe situarlo cerca de paredes combustibles, o
que tengan algún tipo de recubrimiento susceptible
de deterioro o deformación por efecto de
temperatura (barnices, pintura, etc.). Se debe tener
la precaución igualmente, de que las rejillas de aire
caliente no se sitúen sobre elementos combustibles.
•Proteja la mano con un guante u otro material
aislante, ya que durante el funcionamiento, el
mando de apertura y cierre se calienta.

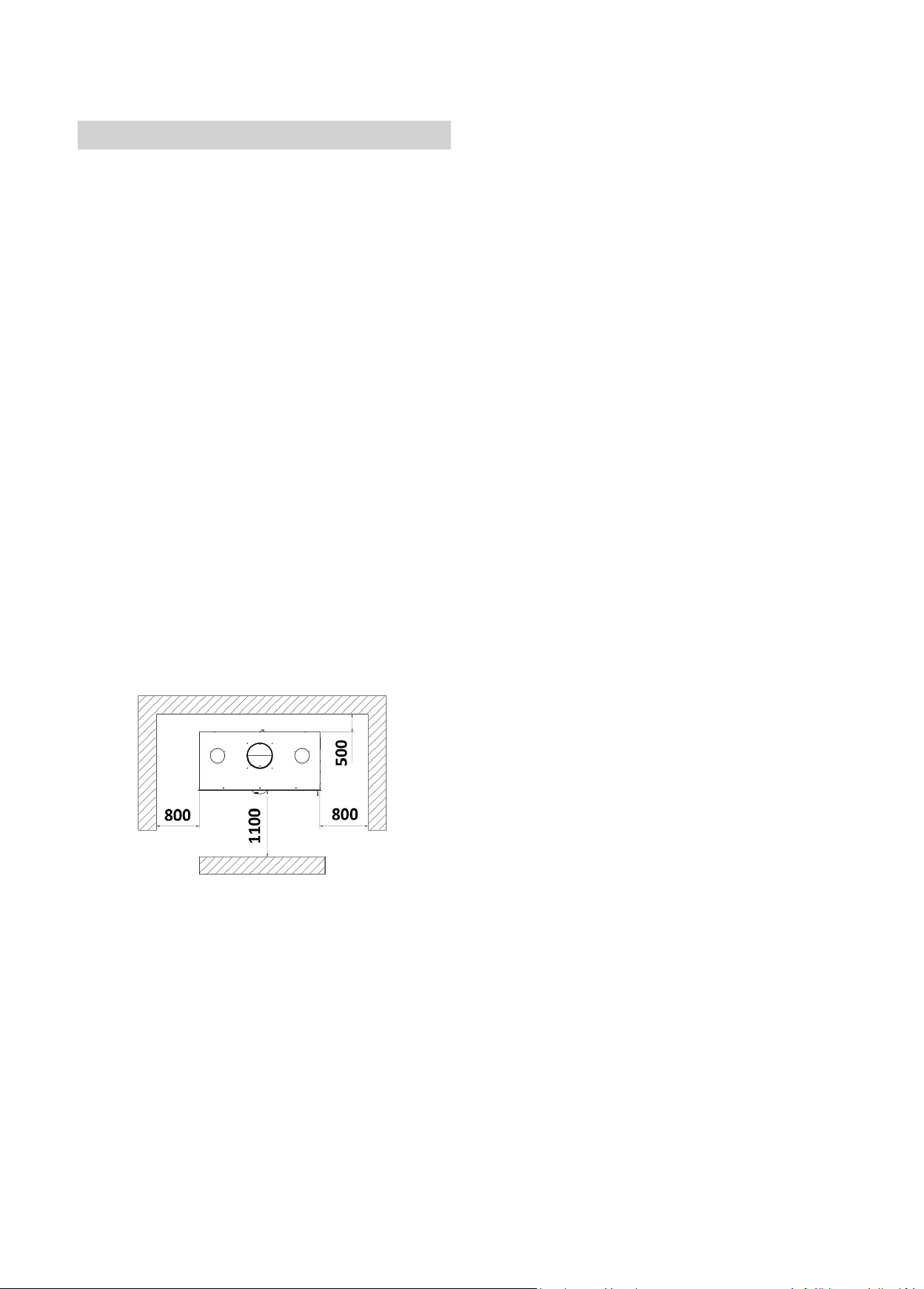

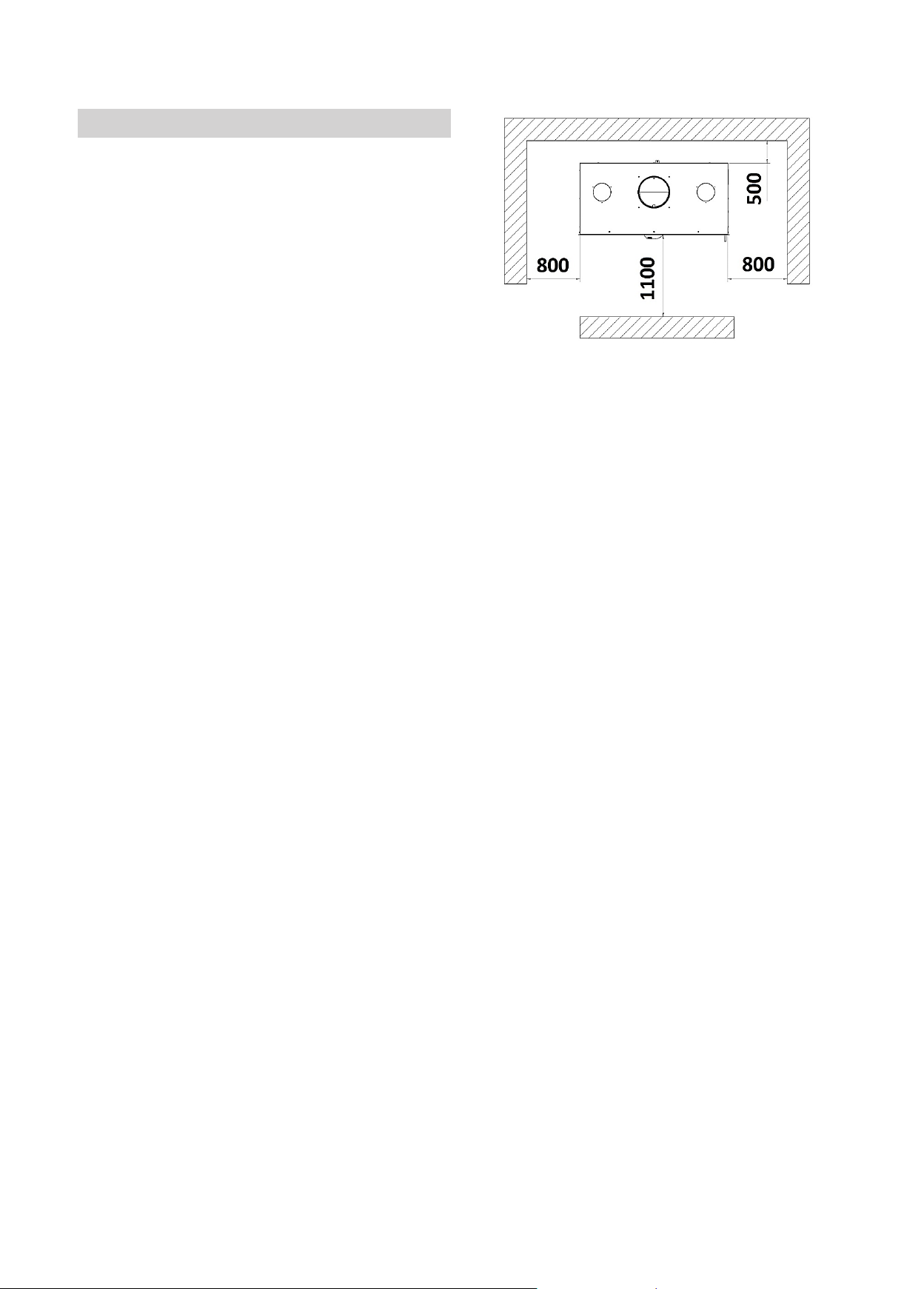

FIG. 9
Cuando se instale el compacto SERE por su seguridad es
necesario seguir las siguientes recomendaciones de
instalación:
1. La base donde se va a colocar su SERE debe tener una
superficie plana y sin desniveles que eviten el
perfecto asentamiento del hogar. La base de apoyo
debe estar construida de materiales resistentes al
calor.
2. En el hueco donde se inserte el SERE debe estar
totalmente limpio de escombros y materiales de
desecho que puedan prenderse fuego durante el
funcionamiento del hogar.
3. Todo el interior del hueco donde se ha de insertar el
SERE debe estar convenientemente aislado o debe
estar fabricado de materiales que resistan altas
temperaturas.
4. Si se ha de colocar aislamiento en el interior del
hueco este no debe tapar nunca las rejillas de
ventilación.
5. Nunca se debe colocar aislamiento envolviendo el
insertable, esto produciría su rotura.
SUSTITUCIÓN DEL CABLE DE ALIMENTACION
Si el cable de alimentación está dañado debe ser
sustituido por el fabricante, por el S.A.T. o por personal
cualificado con el fin de evitar riesgos.
INDUSTRIAS HERGÓM, S.L., declina toda
responsabilidad derivada de una instalación
defectuosa o de una utilización incorrecta y se reserva
el derecho de modificar sus productos sin previo aviso.
La responsabilidad por vicio de fabricación, se
someterá al criterio y comprobación de sus técnicos,
estando en todo caso limitada a la reparación o
sustitución de sus fabricados, excluyendo las obras y
deterioros que dicha reparación pudiera ocasionar.

11
INDUSTRIAS HERGÓM, S.L., declina ogni responsabilità per i danni causati da alterazioni dei propri
prodotti non autorizzate per iscritto, o da un’installazione difettosa.
Si riserva inoltre il diritto di modificare i propri prodotti senza preavviso.
Industrias Hergóm, S.L., con sede a Soto de la Marina - Cantabria - Spagna, offre una garanzia di TRE
ANNI sui suoi apparecchi. Industrias Hergom, S.L. garantisce l'esistenza di parti riparabili e di un
adeguato servizio tecnico per 10 anni dalla data di cessazione della produzione di questo prodotto.
Questa garanzia è valida solo i paesi nei quali Industrias Hergóm, S.L., dispone di una filiale o di un
importatore ufficiale per effettuare la distribuzione dei propri prodotti e nei quali è obbligatorio il
rispetto della Direttiva comunitaria 2019/771/UE.
Il periodo di validità della garanzia decorre dalla data di acquisto dell’apparecchio riportata sulla ricevuta
della garanzia, e copre esclusivamente i danni o le rotture causati da difetti o vizi di produzione.
AVVERTENZA IMPORTANTE
Se il focolare da incasso non viene installato adeguatamente, non fornirà la resa eccellente per la quale
è stato progettato. Leggere integralmente queste istruzioni ed affidare il lavoro ad uno specialista.
Questo focolare da incasso è protetto superficialmente da una vernice resistente al calore, speciale
per temperature elevate. Le prime volte che si accende è normale che si sprigioni un po’ di fumo, a
causa dell’evaporazione di alcuni componenti della vernice, il che le consente di stabilizzarsi e fissarsi.
Si consiglia perciò di ventilare il locale fino alla scomparsa di questo fenomeno.
BENVENUTI nella famiglia HERGOM.
Vi ringraziamo per aver scelto il nostro Focolare da incasso SERE, che rappresenta, in termini di tecnica
e di stile, un importante passo in avanti rispetto ai classici caminetti a legna.
Il vostro nuovo Caminetto è probabilmente il sistema di riscaldamento a combustibili solidi più avanzato
attualmente disponibile. Possedere un Focolare da incasso SERE HERGOM significa possedere un senso
della qualità eccezionale.
Si prega di leggere attentamente tutto questo manuale. Il suo scopo è infatti quello di aiutare a
prendere dimestichezza con il dispositivo, riportando le norme per l’installazione, il funzionamento e la
manutenzione, che vi saranno molto utili. Si consiglia di conservarlo con cura per poterlo consultare
quando sia necessario.
Se dopo la lettura di questo manuale fosse necessario qualche chiarimento complementare, non esitate
a rivolgervi al vostro rivenditore di fiducia.

12
1 - INTRODUZIONE
IMPORTANTE! Si dovranno rispettare tutte le norme
locali, comprese quelle che si riferiscono a norme
nazionali o europee in occasione dell’installazione del
dispositivo.
NOTA: quando si installa qualche tipo di isolamento a
salvaguardia della muratura della cappa, bisogna
prendere in considerazione le seguenti
raccomandazioni obbligatorie:
•L’isolamento non può essere mai a contatto con il
dispositivo, dal momento che ciò eviterebbe la
cessione del calore e lo spostamento dell’aria calda
verso la parte superiore della cappa.
•Tra l’isolamento e il dispositivo ci deve essere una
distanza minima di 7 cm.
FIG. 1
La modalità di installazione del Focolare da incasso
SERE ha un’importanza decisiva sulla sicurezza e sul
corretto funzionamento dello stesso.
È perciò molto importante eseguire correttamente
l’installazione. Affinché l’installazione del Focolare da
incasso SERE e della canna fumaria sia corretta, è
consigliabile che venga effettuata da un professionista.
Il Focolare da incasso SERE cede il suo calore per
radiazione, scaldando direttamente pareti, soffitti, ecc.,
e per convezione forzata dell’aria, grazie ai ventilatori
incorporati.
1.2 - POSSIBILITÀ DI USCITA ARIA CALDA
USCITA DALLA GRIGLIA SUPERIORE
Questa è l’uscita di aria STANDARD nel dispositivo, l’aria
entra dalla parte inferiore “A” e il ventilatore
incorporato all’interno del dispositivo la fa uscire già
calda nella stanza dalla parte superiore “B”.
USCITA DALLA CAPPA
Tale opzione è compatibile con quella precedente.
Nelle cappe di muratura e obbligatorio effettuare dei
buchi sia nella parte inferiore della stessa che in quella
superiore; questi buchi si possono coprire con delle
griglie di decorazione, il che consentirà una corrente di
aria ascendente. L’aria fredda entrerà dalla parte
inferiore “C” e quella calda uscirà dalla parte superiore
“D”.
Si deve considerare che il focolare ad incasso SERE cede
la maggior parte del suo calore all’ambiente per
convezione, se la cappa in muratura non ha delle griglie
di ventilazione sufficientemente grandi, si possono
verificare dei guasti al dispositivo poiché non esiste
dissipazione del calore.
IMPORTANTE! La sezione minima consigliata per
l’entrata d’aria delle griglie è di 200cm² di passaggio
libero dell’aria dalla griglia.
Le griglie di entrata d’aria nella cappa devono essere
collocate in modo da non poter essere bloccate.
L'aria che fuoriesce dalle prese d'aria superiori può
raggiungere temperature elevate, non utilizzare
materiali che non resistono al calore nell'area di uscita
delle prese d'aria. Inoltre, devono essere metallici (non
utilizzare mai grate di legno o materiali plastici).
Non posizionare oggetti vicino alle griglie di
ventilazione superiori. L'aria calda che ne esce può
danneggiarli.
La mancanza di prese d'aria nel rivestimento genererà
un aumento costante della temperatura interna che
non può essere utilizzata per riscaldare l'ambiente e
può causare rotture nel rivestimento e nei
componenti del dell’inserto.
La rottura del rivestimento e dei componente
dell’inserto a causa di una temperatura eccessiva
dovuta all'assenza di prese d'aria non è coperta da
garanzia.
Per ulteriori informazioni sulla corretta installazione
vedi il Manuale per l’Installatore Professionista.
1
.
Tubo canna fumaria
2
.
Griglie di aria calda
3
.
Griglie di aria fredda
4
.
Uscita convezione forzata

13
1.3 - COLLEGAM. PRESA ESTERNA Ø70 mm
OPZIONALE (NON INCLUSO)
FIG. 2
2 - SMONTAGGIO DEL VENTILATORE
ATTENZIONE! Prima di manipolare le parti elettriche
bisogna assicurarsi che il dispositivo sia scollegato
dalla rete elettrica.
Per sostituire i ventilatori si devono seguire queste
istruzioni:
1. Togliere dal dispositivo i deflettori, le coperture
laterali e il fondo. Fare attenzione ai pezzi di
vermiculite, si possono rompere. (Fig. 3)
2. Allentare le 2 viti superiori che fissano l’insieme del
ventilatore ed estrarlo dalla sua sede tirando
dolcemente verso l’alto. (Fig. 4 y Fig. 5).
3. Scollegare i due terminali faston. Allentare quindi le
due viti che fissano il ventilatore dalla sua parte
inferiore.(Fig. 6).
FIG. 4
FIG. 5
FIG. 6
4. Ripristinare il ventilatore danneggiato e montare di
nuovo l’insieme del ventilatore al suo posto,
realizzando i passi sopra indicati al contrario.
Ref. 9920618
FIG. 3

14
3 - SCHEMA ELETTRICO
POSIZIONI DEL COMMUTATORE
La posizione del commutatore determina tre diverse
velocità delle ventole:
POSIZIONE “0”: I ventilatori funzionano
AUTOMATICAMENTE alla velocità MINIMA quando
l'apparecchio ha fuoco e il termostato raggiunge la
temperatura di 50ºC.
Quando la fiamma si spegne nel camino e la
temperatura del termostato è inferiore a 50°C, le
ventole si arrestano.
SI CONSIGLIA! questa posizione quando l'utente vuole
fermare le ventole una volta che il camino a inserto si
è raffreddato.
POSIZIONE "1": Le ventole partono a VELOCITÀ MEDIA
MANUALMENTE, in questa posizione le ventole non si
fermano anche se la fiamma del camino è spenta e la
temperatura della ghisa è inferiore a 50ºC.
POSIZIONE "2": Le ventole si avviano MANUALMENTE
A VELOCITÀ MASSIMA. In questa posizione le ventole
non si fermano anche se la fiamma del camino è spenta
e la temperatura della ghisa è inferiore a 50°C.
Questa posizione è consigliata quando è necessario un
rapido trasferimento di calore dal camino alla stanza.
NON SCOLLEGARE IL CAMINO INSERTO DALLA RETE
ELETTRICA. QUESTO PUÒ CAUSARE IL
DETERIORAMENTO DELLE PARTI ELETTRICHE.

15
4 - ACCENSIONE E REGOLAZIONE DELLA
COMBUSTIONE
FIG. 7
Per regolare la combustione seguire queste
raccomandazioni:
•Spostando da destra a sinistra la valvola di
regolazione, si consente un maggiore apporto di aria
per la combustione (FIG. 7).
•Per favorire l’accensione, si consiglia di collocare la
valvola di regolazione dellacombustione totalmente
a sinistra.
È imprescindibile realizzare un carico abbondante
all’accensione. I carichi successivi saranno in base alla
necessità di calore desiderata.
Si consiglia di lasciare parzialmente aperta la porta del
focolare per evitare la formazione di condensa e che si
sporchi il vetro nei primi minuti di accensione.
Quando il focolare funziona a un regime normale e il
caminetto è stato scaldato alla perfezione, si regolerà la
combustione attraverso la valvola di regolazione per cui,
chiudendo totalmente l’entrata dell’aria, la
combustione diventerà più lenta e si vivacizzerà
all’apertura dell’entrata dell’aria.
Per ottenere il massimo rendimento del dispositivo si
deve lasciare la valvola di regolazione della
combustione nella sua posizione media.
Azionando la valvola di regolazione come è stato
indicato nei passaggi precedenti, si consente una
maggiore entrata d’aria per la combustione; tale
apporto avviene all’altezza dell’alare e dalla parte alta
del vetro, ciò consente la doppia funzione di pulizia del
vetro e di agevolazione dell’avviamento del dispositivo.
Si deve verificare in ogni carico che l’entrata d’aria
all’altezza dell’alare sia priva di ceneri, altrimenti si
devono pulire per consentire una corretta combustione.
ATTENZIONE! Durante il funzionamento del focolare
le parti metalliche possono raggiungere temperature
elevate. È necessario proteggere le mani con una
manopola ignifuga se si deve operare all’interno dello
stesso.
La piastra di tiraggio è necessaria per ottenere i risultati
accreditati dal laboratorio ufficiale che ha testato
questo prodotto.
Per rimuovere la piastra di tiraggio è necesario prima di
rimuovere il fondo, la vermiculite partendo dai lati e dal
retro, dal deflettore inferiore e superiore. Rimuovere la
piastra di tiraggio sollevandola e ruotandola di 90 gradi
e sostituire i deflettori, posteriori, laterali i fondo.
Consultare il parágrafo 7.
FIG. 8
Quando in una stessa stanza il focolare da incasso
funziona contemporaneamente ad altri dispositivi di
APRIRE
CHIUDERE
Piastra corta tiraggio
Piastra corta tiraggio

16
riscaldamento che hanno bisogno di aria per la
combustione, è consigliabile prevedere un’entrata
aggiuntiva di aria dall’esterno per facilitare la
combustione degli stessi.
Il funzionamento di uno o più dispositivi di
riscaldamento in uno stesso locale fa sì che il livello di
ossigeno si riduca rendendo difficile la combustione del
focolare e riducendo il tiraggio della canna fumaria.
Nel caso in cui si riveli un surriscaldamento del focolare
dovuto a:
Guasto del ventilatore.
Rottura del termostato.
È necessario spegnere il dispositivo per evitare eventuali
danni sia al focolare che al rivestimento in muratura. Per
farlo, bisogna seguire le raccomandazioni indicate qui
sotto:
• Non caricare ulteriormente il dispositivo
• Aprire leggermente la porta facendo in modo che entri
più aria; ciò vivacizzerà la fiamma consumandola più
rapidamente, ma a sua volta raffredderà la canna
fumaria riducendo il tiraggio con il conseguente
raffreddamento del dispositivo.
Il focolare da incasso SERE è stato progettato per
funzionare a combustione intermittente.
5 - PULIZIA
DEL VETRO DELLA PORTA
I prodotti pulenti per i vetri delle stufe sono abbastanza
efficaci.
Non cercare mai di pulire il vetro mentre l’apparecchio
è in funzione. Si consiglia di utilizzare il detergente per
vetri di HERGÓM.
Sostituzione: Il vetro del focolare è termico,
appositamente prodotto per stufe a legna e/o a
carbone. In caso di rottura accidentale, deve essere
sostituito con un altro dalle stesse caratteristiche.
Rivolgersi al nostro distributore per la fornitura del vetro
più adatto, corredato dalle guarnizioni e dalle istruzioni
di montaggio.
DEL DEFLETTORI
Pulire i deflettori su entrambi i lati una volta ogni
stagione utilizzando una spazzola. Ciò agevola la
trasmissione di calore attraverso la scheda ed evita in
grande parte il deterioramento.
Per procedere allo smontaggio dei deflettori consultare
la sezione 7. Una volta effettuata la pulizia rimontare i
deflettori seguendo i passaggi descritti nell'ordine
inverso.
GUARNIZIONI E SIGILLATURE
Si consiglia all’inizio e a metà della stagione una verifica
visiva dello stato della guarnizione della porta per
garantire la tenuta stagna del focolare. Se necessario
rivolgersi al nostro Distributore affinché vi fornisca la
guarnizione adeguata, corredata dalle istruzioni di
montaggio.
6 - RICICLAGGIO DEL PRODOTTO
L'apparecchio viene consegnato imballato in plastica e
una scatola di cartone sopra un pallet di legno. È
possibile utilizzare cartone e legno come combustibile
per le prime accensioni dell'apparato o portarlo presso
un punto di raccolta differenziata locale. La plastica che
protegge il dispositivo deve essere portata in un punto
o centro di riciclaggio locale specifico, non deve essere
smaltita in contenitori per rifiuti convenzionali.
Si dovranno rispettare tutte le norme locali, comprese
quelle che si riferiscono a norme nazionali o europee in
occasione del riciclaggio del dispositivo al termine della
sua vita utile. Il prodotto non deve mai essere smaltito
nei normali contenitori per rifiuti. Il suo apparato è
costituito da componenti in ghisa, acciaio, vetro,
materiali isolanti e materiale elettrico, che vengono
assemblati mediante viti e rivetti. Puó smontarlo e
portarlo in un punto o centro di riciclaggio locale
specifico. Il vetro non deve essere smaltito nei normali
contenitori per rifiuti.

17
7 - SICUREZZA
AVVERTENZA
I dispositivi a gas/legna da ardere/pellet si riscaldano
durante il funzionamento.
Di conseguenza, bisogna agire con precauzione e
mantenersi lontani; evitare in particolare la vicinanza
di bambini, anziani o altre persone che richiedono
attenzioni speciali, nonché di animali domestici
quando il dispositivo è acceso.
Assicurarsi che i bambini o altre persone che non
hanno non siano controllati da persone responsabili
quando si avvicinano allo stesso.
Per la protezione da ustioni e per evitare che si avvicini
bambini o persone che non devono entrare in contatto
con il dispositivo, collocare un tagliafuoco o
distanziatore.
Vi sono eventuali rischi dei quali occorre tener conto per
fare funzionare un focolare con combustibili solidi, di
qualunque marchio. Questi rischi si possono
minimizzare seguendo le istruzioni e le raccomandazioni
riportate in questo manuale.
•Mantenere qualsiasi materiale combustibile (mobili,
tende, capi di vestiario, ecc.) ad una distanza minima
di sicurezza di 0,90 m. (Fig. 9)
FIG. 9
•La cenere deve essere svuotata in un recipiente
metallico ed essere portata immediatamente fuori
dalla casa.
•Non usare mai combustibili liquidi per accendere il
focolare. Allontanare qualsiasi tipo di liquido
infiammabile (benzina, petrolio, alcool, ecc.).
•Ispezionare periodicamente la canna fumaria e
pulirla ogni volta che è necessario. Ispezionare
analogamente lo stato di guarnizioni, vetro, viti, ecc.
•Non si deve collocare vicino a pareti di materiali
combustibili o con qualche tipo di rivestimento che
si può deteriorare o deformare a causa della
temperatura (vernici, pitture, ecc.). Bisogna anche
prestare attenzione che le griglie di aria calda non
vengano collocate su elementi combustibili.
•Proteggere la mano con un guanto o un altro
materiale isolante, dal momento che durante il
funzionamento il comando di apertura e chiusura
si riscalda.
Quando si installa il focolare da incasso SERE per la
vostra sicurezza è necessario seguire le
raccomandazioni di installazione indicate qui sotto:
1. La base su cui verrà collocato il SERE deve avere una
superficie piatta e senza dislivelli che evitino il
perfetto incasso del focolare. La base di sostegno
deve essere costruita con materiali resistenti al
calore.
2. Il vano in cui si inserisce il SERE deve essere
totalmente pulito da macerie e materiali di scarto
che possono incendiarsi durante il funzionamento
del focolare.
3. Tutto l’interno del vano in cui si deve inserire il SERE
deve essere opportunamente isolato o deve essere
fabbricato in materiali resistenti a temperature
elevate.
4. Se si deve collocare dell’isolamento all’interno del
vano questo non deve comunque mai coprire le
griglie di ventilazione.
5. Non si deve mai collocare l’isolamento in modo da
avvolgere la parte inseribile, dal momento che ne
causerebbe la rottura.
SOSTITUZIONE DEL CAVO DI ALIMENTAZIONE
Se il cavo di alimentazione fosse danneggiato, dovrà
essere sostituito dal fabbricante, dal servizio di
assistenza tecnico o da personale qualificato per evitare
pericoli.
INDUSTRIAS HERGÓM, S.L., declina ogni responsabilità
derivante da un’installazione difettosa o da un uso
errato e si riserva il diritto di modificare i propri
prodotti senza preavviso.
La responsabilità in caso di difetto di fabbricazione
verrà sottoposta al criterio e alla verifica dei suoi
tecnici e sarà ad ogni modo limitata alla riparazione o
sostituzione dei suoi prodotti, con esclusione dei lavori
e deterioramenti che tale riparazione potrebbe
causare.

18
INDUSTRIAS HERGÓM, S.L. may not be held liable for any damages caused by alterations in its products
that have not been authorised in writing, or for defective installation work.
Furthermore, it reserves the right to change its products without prior warning.
Industrias Hergóm, S.L. domiciled in Soto de la Marina (Cantabria) - Spain, offers a THREE YEARS warranty
on its products. Industrias Hergom, S.L. guarantees the existence of repair parts and adequate technical
service for 10 years from the date on which this product ceases to be manufactured.
The geographical coverage of the said warranty only includes the countries in which Industrias Hergom,
S.L., a subsidiary company or an official importer distribute its products and where Community Directive
2019/771/UE is in force.
The warranty comes into force on the purchase date of the product as indicated on the warranty document
and only covers damage or breakages due to manufacturing defects.
IMPORTANT NOTE
If the compact fireplace is not installed correctly, it will not provide the excellent service for which it has
been designed. Please, read these instructions in full and trust the work to a specialist.
The surface of your Compact Fireplace is protected by a coat of special anti-heat paint that resists high
temperatures. When lighting the fireplace for the first few times, the said paint may emit some fumes.
This is normal and is due to the evaporation of certain components of the paint while it adapts to the
heat. We, therefore, recommend ventilating the room until this phenomenon ceases to appear.
WELCOME to the HERGÓM family
We would like to thank you for choosing our Compact SERE, which represents, in technique and style,
a significant improvement over typical log fireplaces.
Your new Fireplace is, perhaps, the most advanced solid fuel heating system known today. Owning a
Compact HERGOM SERE displays an exceptional sense of quality.
Please read this manual in full. Its purpose is to familiarise users with the device by explaining extremely
useful installation, operational and maintenance instructions. Keep this manual at hand for future
reference whenever necessary.
If, after reading this manual, you should require any further clarification, please consult your regular
dealer.

19
1 - INTRODUCTION
IMPORTANT! All local regulations, including those
that refer to national or European regulations, must
be applied when installing this device.
NOTE: When installing any type of insulation to
safeguard the heat cover, take the following
obligatory recommendations into account:
•The insulation must never come into contact with
the device; this would prevent the transfer of heat
and the displacement of the hot air to the top of
the hood.
•Leave a minimum distance of 7 cm between the
insulation and the appliance.
FIG. 1
The way the Compact SERE is installed will have a
decisive effect on safety issues and its correct
operation.
It is important to install the fireplace correctly.
To ensure your Compact SERE fireplace and the
chimney is installed correctly, it should be installed by
a professional.
1.2 - HOT AIR OUTLET OPTIONS
The Compact SERE provides heat by radiation;
directly heating walls, ceilings... and by forced air
convection, thanks to the fans installed.
TOP GRILLE AIR FLOW
This is the STANDARD air exit. Air enters through the
lower section, “A”, and the internal fan forces the hot
air through the top section “B”.
AIR FLOW THROUGH THE HOOD
This option is compatible with the one mentioned
above.
Brick hoods must include holes at the bottom and at
the top. These gaps can be covered by ornamental
grilles to facilitate the flow of air. Cold air enters
through the lower section, “C” and exits through the
upper section “D”
Take into account that your Compact SERE Fireplace
provides most of its heat by convection. If the
ventilation holes in the hood are not large enough,
the device may be damaged if it is unable to dissipate
the heat.
IMPORTANT! The minimum air intake gap
recommended is 200cm² of free passage through the
grille.
The air input grilles in the hood must be located in
such a way that they cannot be blocked.
The air coming out of the upper vents can reach a high
temperature. Do not use materials that are not heat
resistant in the outlet area of the vents.They must
also be metallic, never wood or plastic.
Do not place any objects near the upper air vents, as
the hot air that comes out of them can damage them.
The lack of ventilation grilles in the envelope will
generate a constant increase in the temperature that
cannot be used to heat the room and will fracture the
envelope and the components of your appliance.
Fractures of the appliance’s envelope and
components due to excessive temperature and an
absence of vents are not covered under warranty.
For further information on the correct installation of
the device, please see the Manual for the
Professional Installer.
1. Chimney pipe
2. Hot air grille
3. Cold air grille
4. Forced convection
outlet

20
1.3 –OPTIONAL OUTLET CONNECTION Ø70 mm
(NOT INCLUDED)
2 - REMOVING THE FAN
ATTENTION! Before working on electrical parts be
sure the appliance has been disconnected from the
mains.
In order to replace the fans, observe the following
instructions:
1. Remove the deflector units, the sides and the
bottom section. Pay attention to vermiculite
parts; they can break. (Fig. 3)
2. Loosen the 2 top screws that secure the fan
assembly and remove it from its housing by
pulling gently upwards. (Fig. 4 and Fig. 5).
3. Disconnect the two terminals. Then loosen the
two bottom screws holding the fan in place. (Fig.
6).
FIG. 4
FIG. 5
FIG. 6
4. Replace the damaged fan and install the fan
assembly by performing the above steps in
reverse order.
Ref. 9920618
FIG. 2
FIG. 3
