hergom H-03 User guide

1
Mod.
H-03
HOGAR DE EMPOTRAR GAMA COMPLETA
WORD BURNING BUILT-IN FIREPLACE COMPLET PRODUCT LINE
FOYER A ENCASTRER LIGNE DE PRODUITS COMPLETE
RECUPERADOR DE ENCASTRAR GAMA COMPLETA
FOCOLARE DA INCASSO GAMMA COMPLETA
 KOMPLETNA GAMA PRODUKTU
   
INSTRUCCIONES PARA INSTALACIÓN, USO Y MANTENIMIENTO
INSTRUCTIONS FOR INSTALLATION, MAINTENANCE AND USE
INSTRUCTIONS D` INSTALLATION, DE SERVICE ET DE MAINTENANCE
ISTRUZIONI PER L'INSTALLAZIONE, L'USO E LA MANUTENZIONE


 ,   
Fecha de edición: 23 de agosto de 2010
Código nº C03325

2

3
BIENVENIDOS
a HERGOM. Agradecemos la distinción que nos ha dispensado con la elección de
nuestro HOGAR DE EMPOTRAR H03 para empotrar en obra,.
Todas sus piezas están construidas en hierro fundido y acero, que garantizan una
larga vida de servicio.
Tenemos la seguridad de que su nuevo HOGAR DE HIERRO FUNDIDO habrá de
proporcionarle múltiples satisfacciones, que son el mayor aliciente de nuestro
equipo.
Poseer un HOGAR HERGOM es la manifestación de un sentido de calidad
excepcional.
Por favor, lea el manual en su totalidad. El propósito es familiarizarle con su
HOGAR, indicándole normas para su instalación, funcionamiento y mantenimiento,
que le serán muy útiles. Consérvelo y acuda a él cuando lo necesite. Si después
de leer este manual necesita alguna aclaración complementaria, no dude en
acudir a su proveedor habitual o llame directamente a fábrica.
ATENCIÓN: Si el hogar no se instala adecuadamente, no le dará el excelente
servicio para el que ha sido concebido. Lea enteramente estas instrucciones y
confíe el trabajo a un especialista.
Su Hogar de Hierro Fundido va protegido superficialmente con una pintura
anticalórica, especial para temperaturas elevadas. En los primeros encendidos, es
normal que se produzca un ligero humo, al evaporarse alguno de sus
componentes, que permite a la pintura tomar cuerpo. Por ello recomendamos,
ventilar la habitación hasta que este fenómeno desaparezca.
AVISO IMPORTANTE
HERGOM no se responsabiliza de los daños ocasionados, originados por
alteraciones en sus productos que no hayan sido autorizados por escrito, o por
instalaciones defectuosas.
Asimismo, se reserva el derecho a modificar sus fabricados sin previo
aviso.
HERGOM, ofrece una garantía de DOS AÑOS para sus aparatos.
La cobertura geográfica de esta garantía incluye sólo los países en los que
HERGOM, una empresa filial o un importador oficial realizan la distribución de
sus productos y en los que es de obligado cumplimiento la Directiva Comunitaria
1999/44/CE.
La garantía contará a partir de la fecha de compra del aparato señalada en la
factura correspondiente, que debe coincidir con el resguardo de la garantía, y
cubre únicamente los deterioros o roturas debidos a defectos o vicios de
fabricación.

4
I.- PRESENTACIÓN
Clasificación de Versiones:
Por tamaño: H03/70 y H03/80
Si lleva ventilador o no Convector o Convencional
Si lleva trasera doble desmontable DB
Si lleva trasera doble y regulación de tiro DB/R
Versiones especiales sólo para H03/70
Hogar Básico
Prismático
De esquina, Dcho /Izdo o Panorámico.
Vista explicativa de las posibles versiones:
HOGAR H-03/70-80 CONVENCIONAL
Tres posibles modelos de Frentes
Este Hogar cede su calor por radiación, calentando directamente paredes, techos, etc.,
H-03/70 BÁSICO
H-03/70//80 CONVENCIONAL DB y DB/R
H-03/70 VISIÓN
LATERAL O PANORÁMICA
H-03/70 PRISMÁTICO
H-03/70/80 TURBOCONVECTOR DB

5
Todos los Hogares Convencionales exsiten en las versiones DB y DB/R
Hogar H-03/70-80 TURBOCONVECTOR , También con las tres posibles versiones de frente. Se
suministra completamente montado, preparado para instalar en obra y conectar a la chimenea y
conductos de aire, a excepción del ventilador que se instalará fácilmente siguiendo las
instrucciones contenidas en este libro.
Incorpora una cámara envolvente de chapa galvanizada para convección forzada por ventilador,
provisto de unas salidas superiores de reparto de aire.
El ventilador se acciona automáticamente mediante un termostato de contacto y se regula su
velocidad por medio de un potenciómetro.
Cede su calor por convección repartiendo el aire caliente hacia distintas estancias y por radiación,
calentando directamente paredes, techos, etc.
Modelos Especiales H03/70.
HOGAR H-03/70 BÁSICO, construido totalmente en hierro fundido, mediante piezas ensambladas
y atornilladas entre sí.
Este modelo no lleva: Puerta, Sobre-fondo, parrilla, morillo, válvulas, trasera doble, ni cenicero.
Su diseño permite una vez instalado en obra, la posibilidad de transformarlo al modelo
CONVENCIONAL o al modelo PRISMÁTICO.
Hogar H-03/70 Visión Lateral (Izquierda o derecha) o Visión Panorámica (ambos laterales
acristalados), se suministra completamente montado y únicamente en la versión Frente Classic.
Hogar H-03/70 Prismático, se suministra completamente montado con un frente puerta de
geometría prismática.

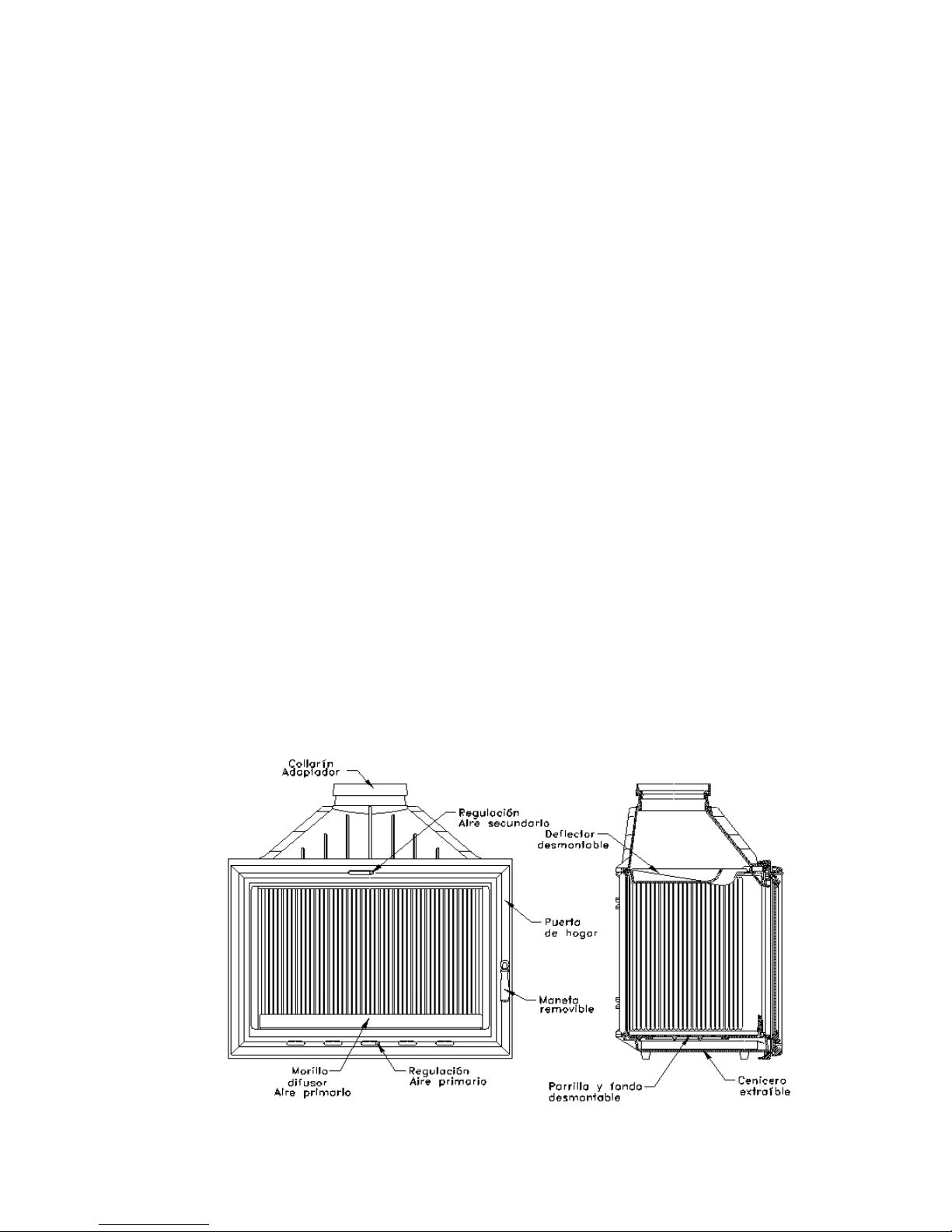

Características generales del hogar H03:
Construido en Hierro Fundido
Hogar de gran capacidad que permite quemar leña de hasta 52 ó 62 cm. de longitud.
Puerta Frontal con cristal de grandes proporciones. (Excepto en modelo básico)
Válvula de regulación de tiro (Sólo en los modelos DB/R)
Válvula de regulación de aire primario situada en la puerta del hogar.
Válvula de regulación de aire secundario. (Excepto en básico)
Autolimpieza de cristal.
Deflector desmontable. (Fácil accesibilidad para limpieza de la chimenea.)
Sobre-fondo y parrilla de hogar practicable. (Excepto en básico)
Trasera doble desmontable. (Sólo en los modelos DB, DB/R y Turboconvector)
Cenicero extraíble. (Excepto en básico)

6
II.- INSTALACIÓN
La manera de instalar el HOGAR DE EMPOTRAR H-03 influirá decisivamente en la
seguridad y buen funcionamiento del mismo.
Es muy importante realizar una buena instalación.
Para asegurar una correcta instalación, es aconsejable que la realice un
profesional.
A.- Montaje.
Para el montaje del Hogar de Empotrar H03 ha de instalarse un
con tubos metálicos adecuados hasta sobresalir 1 metro por encima de la cumbrera del
tejado.
Si existe una chimenea construida, el montaje
ha de realizarse enlazando ésta con el Hogar de
hierro fundido mediante un tubo que se acople
perfectamente a la salida de humos del aparato, y a
su vez a la chimenea existente. (Ver Fig.- 2).

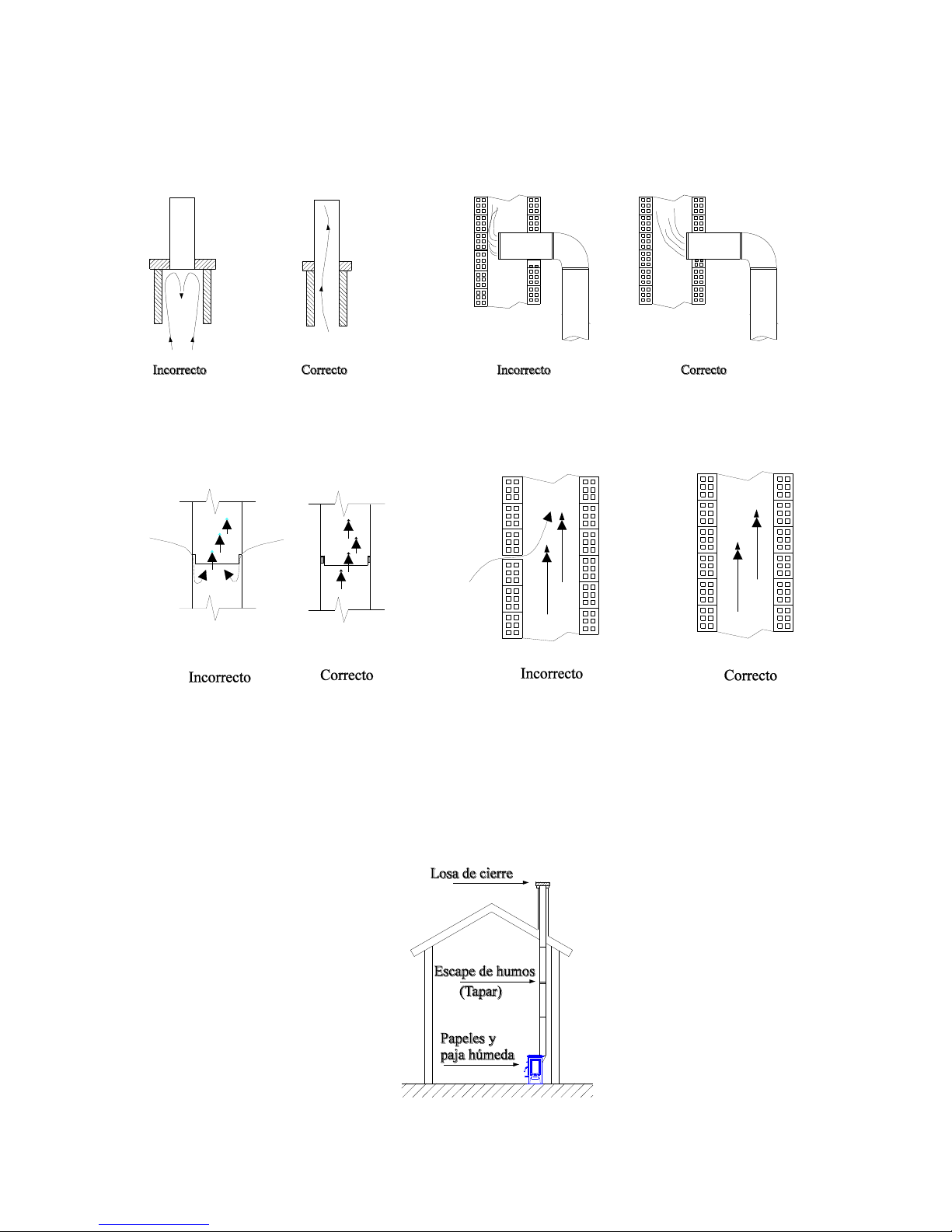

El sellado en la unión de los tramos de
chimenea es importantísimo. (Ver Fig.-6,Pág.9).
Es recomendable instalar unas rejillas en la
parte superior de la campana e inferior del
revestimiento que permitan la circulación del aire
caliente concentrado en su interior, consiguiendo así
una doble función:
- aportación complementaria de aire caliente
al local.
- evitar posibles fisuras en el revestimiento.
HERGOM dispone de unas rejillas decorativas
de 25x20 y 50x20 cm. que pueden ser suministradas
opcionalmente.
B.- Chimeneas.
El funcionamiento del HOGAR depende:
a) De la chimenea.
b) Del modo de operar con ella.
c) De la calidad del combustible
empleado.
Con los años de uso Vd. podrá cambiar la
clase de combustible pero la chimenea una vez que
está instalada en un sitio determinado, no es tan fácil
de modificar o cambiar de lugar.
Por lo cual la información siguiente le ayudará
a decidir si puede usar la chimenea existente o no, o
si decide construir una nueva.
Esta información le ayudará a tomar una
decisión correcta.
Fig.- 2
1. Chimenea de obra
2. Tubo de conexión del Hogar a
la chimenea
3. Entrada de aire frío al
revestimiento
4. Salida de aire caliente al local.
Sellar
1
2
3
4

7
1. - Cómo funcionan las chimeneas
Un conocimiento básico de la manera de funcionar las chimeneas le ayudará a
sacar el mayor rendimiento a su Hogar de Empotrar H03.
La función de la chimenea es:
a) Evacuar los humos y gases sin peligro fuera de la casa.
b) Proporcionar tiro suficiente en el hogar para que el fuego se mantenga
vivo.
¿Que es el tiro?.
La tendencia del aire caliente a subir crea el tiro.
Al encender el HOGAR, el aire caliente sube por la chimenea y sale al exterior. El
conducto de la chimenea se calienta y mantiene el tiro. Hasta que la estufa y la chimenea
no están calientes, el tiro no funciona a la perfección.
La situación, el tamaño y la altura de la chimenea afectan al tiro.
Hay que considerar lo siguiente:
- Chimeneas situadas dentro de la casa se mantienen calientes; así el tiro es
mayor.
- El tamaño de la chimenea aconsejado por el fabricante, mantiene un buen tiro.
- La altura de la chimenea afecta al tiro:
más altura mejor tiro

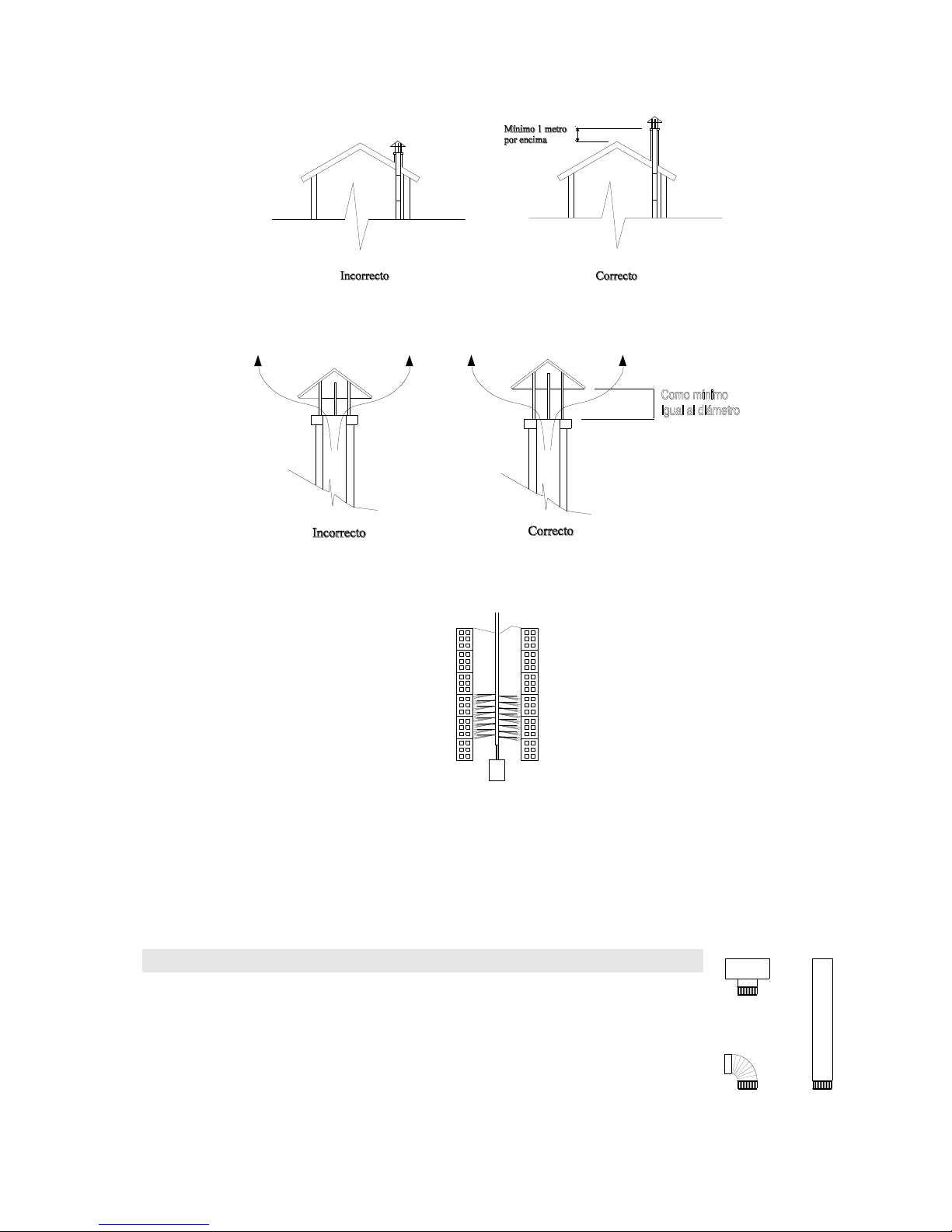

La chimenea debe sobresalir, al menos un metro de la parte más alta del tejado.
Hay otros factores que afectan al tiro:
- Casas muy bien aisladas interiormente, sin corrientes de aire; al no entrar aire al
local, causa un tiro deficiente. Esto se corrige enviando aire del exterior hacia el HOGAR.
- Árboles y/o edificios altos próximos a la vivienda dificultan el tiro.
- La velocidad del viento. Generalmente los vientos continuos fuertes aumentan el
tiro; pero vientos tormentosos producen disminución del tiro.
- Temperatura exterior. Cuanto más frío en el exterior, mejor tiro.
- Presión barométrica. En días lluviosos, húmedos o borrascosos, el tiro es
generalmente flojo.
- Vivacidad del fuego. Cuanto más caliente esté el fuego, mas fuerte es el tiro.
- Grietas en la chimenea, la puerta mal sellada o sucia, entradas de aire por la
unión de los tubos, otro aparato conectado a la chimenea, etc. pueden producir tiros
inadecuados.
2. - Formación de creosota y su limpieza.
Cuando la madera se quema lentamente se producen alquitranes y otros vapores
orgánicos, que al combinarse con la humedad ambiente forman la creosota. Los vapores
de creosota se pueden condensar si las paredes de la chimenea están frías. Si se inflama
la creosota pueden producir fuegos extremadamente altos. Cualquier acumulación de la
misma deberá ser eliminada.
Debido a que la acumulación de creosota depende de tantas variables es muy
difícil prevenir el momento en el que se debe limpiar la chimenea.

8
La inspección visual es la manera más segura de cerciorarse si la chimenea de su
estufa está limpia de creosota.
Por eso, recomendamos que se realicen instalaciones en las que sea fácil el
acceso a las mismas.
3. - Opciones
Si va a construir una chimenea para el Hogar de Empotrar H03, tiene dos
alternativas:
a)Chimeneas de albañilería.
b)Chimeneas de metal
Los estudios reflejan que no hay gran diferencia en cuanto al rendimiento de tiro,
entre metal y albañilería. Es Vd. quien, según su caso, elegirá una u otra.
Siempre que sea posible, sitúe su chimenea dentro de la casa, con lo cual obtendrá
mejor tiro, acumulará menos creosota y tendrá mayor duración.
Las ventajas de las chimeneas de ladrillo son:
a) La masa de ladrillos y losetas reducen el enfriamiento de los humos en la
chimenea.
b) La característica de los ladrillos de acumular el calor permite mantener la
casa caliente más tiempo, después de que el fuego se haya extinguido.
c) Puede ser construida al gusto particular.
d) Si está bien construida, puede ser más resistente al fuego que las
metálicas.
Las chimeneas de albañilería deben estar bien forradas para evitar el enfriamiento
de los humos.
Deben estar construidas con materiales que soporten altas temperaturas y la
corrosión.
Pueden ser redondas, cuadradas, etc.; lo que importa es el tamaño de las mismas.
Para chimeneas de albañilería en el Hogar de Empotrar H03 deberán respetarse

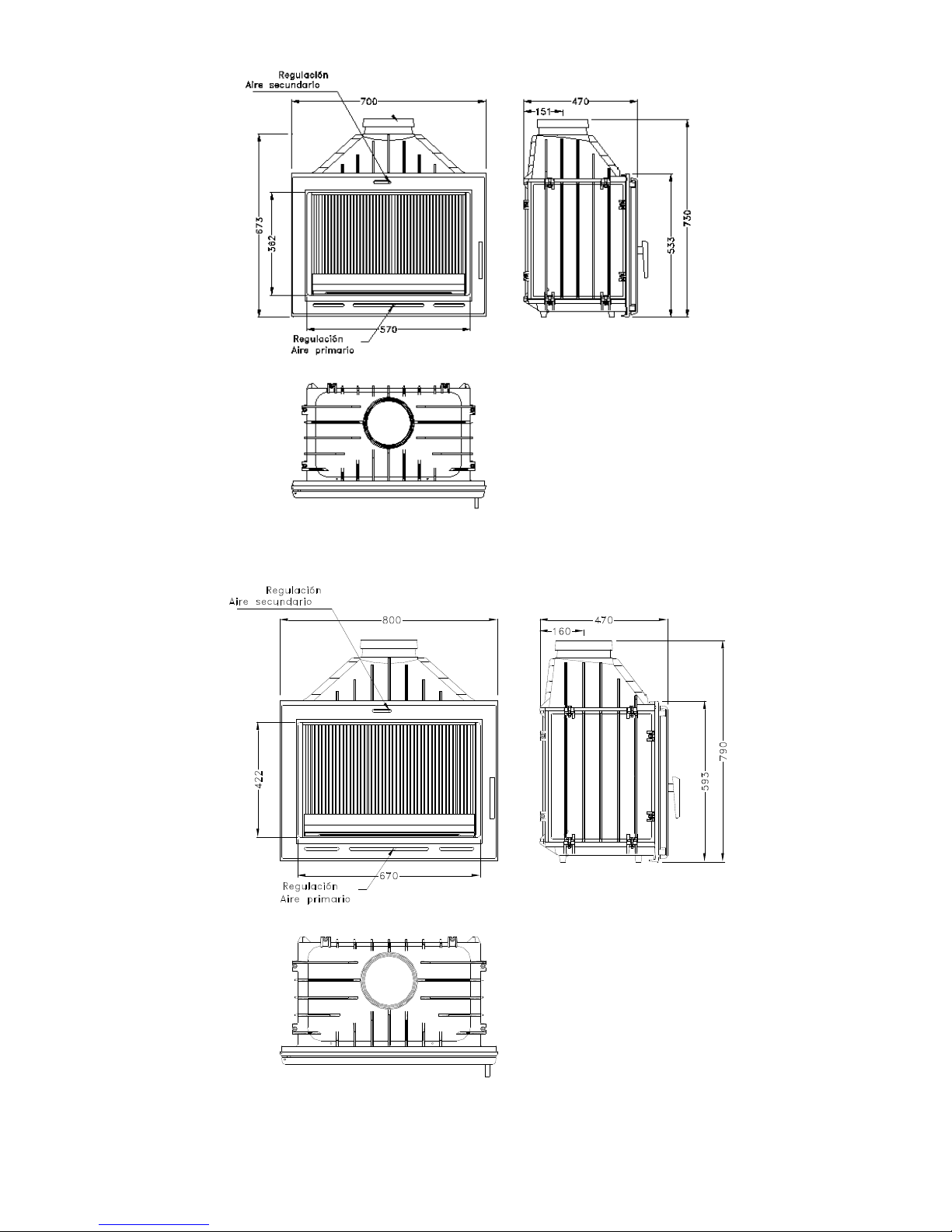

las medidas reflejadas en el apartado DATOS TÉCNICOS.
Las ventajas de la chimenea metálica son:
a)Fácil instalación.
b)Permite dar ligeros cambios de dirección a la chimenea, lo que facilita
mayor flexibilidad en la elección del lugar donde instalar el hogar.
c)Debido a que existen codos curvados, se eliminan los ángulos vivos que
dificultan el tiro.

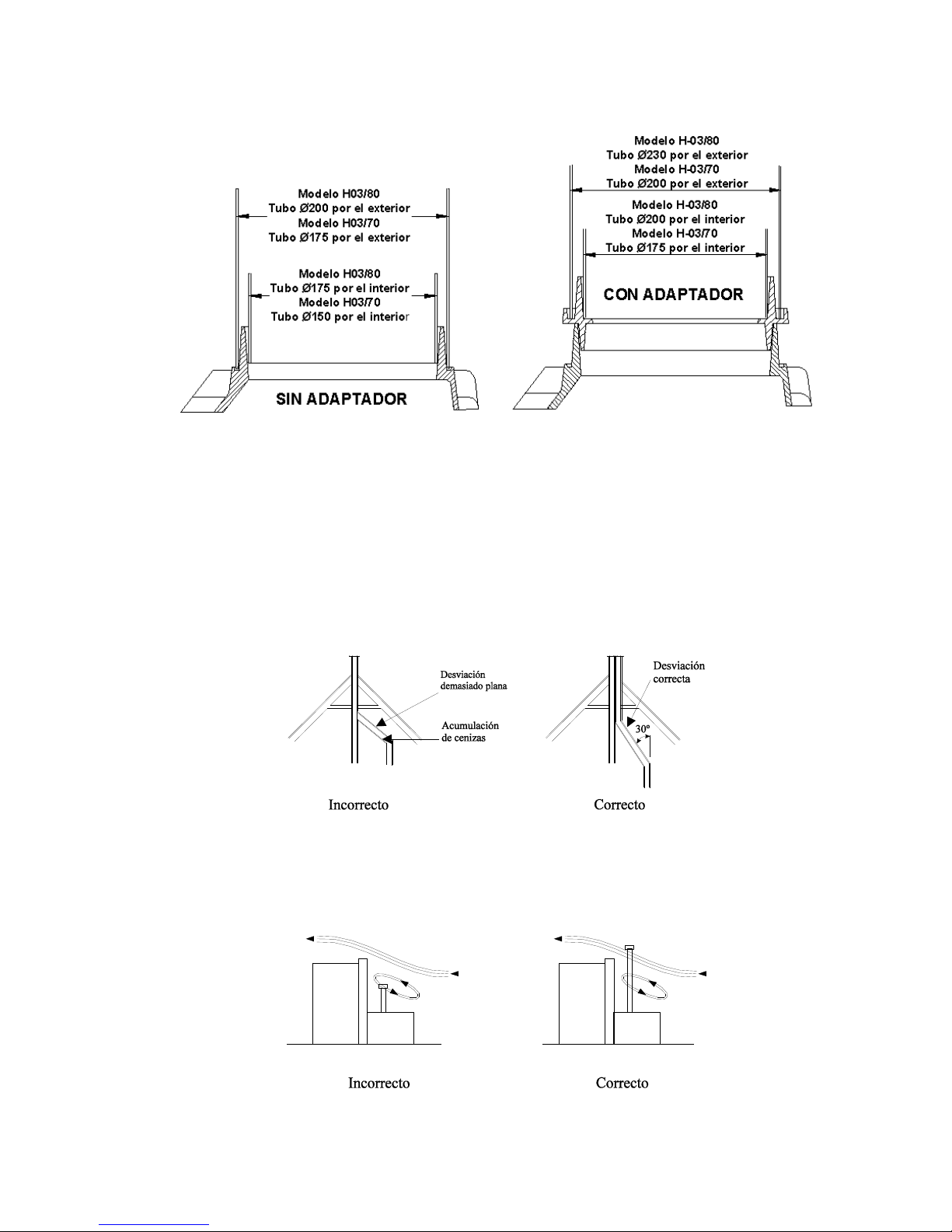

4. - Collarín adaptador
Figura 3a): Tubo por el exterior:solución recomendable para conectar el hogar a
chimeneas de obra. Tubo por el interior:recomendado cuando la altura de la chimenea
sobrepasa los 6m de altura. (En chimenea de obra normalmente se utiliza el primer
metro de tubo para conectar a la chimenea de obra, continuando luego solo con
esta. En este primer metro de tubo generalmente el tiro es bueno y no se producen
condensaciones).
Figura 3b): Solución recomendable cuando existe el riesgo de un enfriamiento
excesivo de los humos de la chimenea, con posibilidad de formación de condensaciones.
(En instalaciones con chimeneas metálicas, los humos pueden enfriarse y

9
producirse condensaciones, para evitar esto, se utilizan chimeneas de mayor
diámetro que faciliten las salidas de humos)
Fig.-3 a Fig.-3 b
4. - Algunas normas
A continuación indicamos otras normas que deben respetarse en la construcción de
la chimenea:
a) Emplear materiales resistentes e incombustibles. No montar tubos de
fibrocemento.
b) Escoger un trazado lo más vertical posible. No conectar varios aparatos a
la misma chimenea.
Fig.-3
c) Evitar que el conducto desemboque en zonas cercanas a construcciones,
debiendo sobrepasar en altura la cumbre más próxima, si existe edificio colindante.
Fig.-4

10
d) Elegir para el conducto un lugar lo menos expuesto a enfriamientos. De ser
posible, que la chimenea esté por el interior de la casa.
e) Las paredes internas deben ser perfectamente lisas y libres de obstáculos. En
las uniones de tubos con chimeneas de obra, evitar los estrangulamientos.
Fig.-5
f) Es muy importante que las uniones de los tubos estén muy bien selladas para
tapar las posibles fisuras que permitan la entrada de aire.
Fig.-6
Para comprobar la estanqueidad de la chimenea proceder de la siguiente forma:
- Tapar la salida en el tejado.
- Introducir papeles y paja húmeda por la parte inferior de la chimenea y
encenderlos.
- Observar las posibles fisuras por donde sale humo y sellarlas.
Fig.-7

11
g) Es muy importante que la chimenea sobrepase un metro la parte más alta
de la casa. Si se necesita aumentar el tiro, se deberá elevar la altura de la chimenea.
Fig.-8
h) Que los sombreretes no dificulten el tiro.
Fig.-9
i) Limpiar la chimenea por lo menos una vez al año.
Fig.-10
j) La unión de los tubos que forman la chimenea, en el caso de tubos
metálicos sencillos, deben ser sellados con masilla refractaria.
k) Las chimeneas exteriores metálicas deberán construirse con tubos dobles
calorifugados, especiales para combustibles sólidos.
III.- ACCESORIOS OPCIONALES
HERGOM dispone de los siguientes accesorios para este Hogar
de Hierro Fundido.
Tubos de acero en esmalte vitrificado.
Tubos de acero inoxidable.
Codos y sombreretes para la construcción de la chimenea.
Fig.-11

12
IV.- ENCENDIDO Y REGULACIÓN DE LA POTENCIA
A.- Primer encendido.
Una vez instalado en su lugar definitivo, se debe proceder a comprobar el sellado
de todas las juntas, para impedir la entrada de aire del exterior que perjudique al tiro.
Antes de revestir el hogar con ladrillo o cualquier otro material incombustible, es
importante comprobar el buen funcionamiento del mismo.
El primer encendido debe realizarse con fuego lento durante tres o cuatro horas,
para conseguir el estabilizado de las distintas piezas y evitar así alguna posible rotura.
Es conveniente durante el primer encendido tener las ventanas abiertas para
evacuar los humos y olores que se puedan producir por la combustión de los disolventes
de la pintura de protección o cualquier otro material.
B.- Aire primario. Regulación
La aportación de aire para la
combustión se realiza a través de la
válvula de aire primario. (Ver fig. 13)
Para favorecer el encendido y
evitar la formación de alquitranes, se
recomienda abrir totalmente la válvula de
aire primario, para que permita el paso
abundante de aire para la combustión.
Esta situación debe mantenerse
en los comienzos de encendido, con
objeto de obtener un calentamiento
rápido del hogar y chimenea, evitando la
formación de condensaciones y
alquitranes (creosota).
Es imprescindible realizar una
carga abundante en el encendido. Las
siguientes cargas estarán en función de
la necesidad de calor que se desee.
Una vez caliente el hogar debe
procederse a regular la aportación de aire
a la combustión.
OBSERVACIÓN:
Debido a su gran estanqueidad y al
tiro envolvente, que presenta el HOGAR
de Empotrar H03, durante el funcionamiento normal, se recomienda que al abrir la
puerta del hogar para cargar combustible se haga lentamente.
C.- Aire secundario. Autolimpieza
El aire secundario en la combustión tiene como misión una nueva
alimentación de aire que facilita la combustión de inquemados que se producen en
la combustión primaria por falta de oxígeno.
Esto produce un alargamiento de la combustión total y el consiguiente
aumento del rendimiento del aparato.
La aportación de aire secundario se realiza por la franja superior del hueco
del HOGAR DE EMPOTRAR H03, dirigido hacia el cristal de la puerta,
produciendo una cortina de aire en el mismo que impiden que las partículas de
hollín se le adhieran. (Autolimpieza) (Ver Fig.12)
Fig.-12 Detalle aportación aire
secundario
Fig.-13 Detalle aportación aire
primario

13
D.- Válvula de Tiro directo. (Solo en
modelos H03R)
Esta válvula sirve para regular el tiro de
su chimenea, frenando o acelerando la salida
de gases del hogar, por lo que sirve también
como control de combustión. Es recomendable
utilizarla para chimeneas con exceso de tiro.
La válvula está abierta cuando la varilla
se encuentre hacia dentro. Según saque la
varilla hacia el exterior, el tiro se irá cerrando de
forma gradual.
Para abrir la puerta, debe tener siempre la válvula de tiro totalmente abierta.
V.- LIMPIEZA.
A.- Del frente de hierro fundido
pintado.
Utilizar siempre paños secos
B.- Cristal de la puerta.
1. Limpieza
Los limpiacristales de estufas son
productos bastante efectivos.
Nunca intente limpiar el cristal durante
el funcionamiento de la estufa.
2. Sustitución
El cristal de su hogar es térmico,
fabricado especialmente para estufas de leña
y/o carbón.
En caso de rotura accidental, éste
debe reemplazarse por otro de las mismas
características. Diríjase a nuestro Distribuidor
para que le suministre el cristal adecuado,
acompañado de las instrucciones de montaje
y juntas.
C.- Limpieza de ceniza.
El Hogar de hierro fundido esta
provisto de un cenicero situado bajo el fondo
del hogar. (Ver Fig.- 15)
Para eliminar las cenizas, retire la
parrilla (tapa circular) de hierro fundido que lo
oculta utilizando un guante protector, y
sáquela del hogar para no entorpecer la
limpieza.
Desplace la ceniza con una rasqueta o un
cepillo hacia el cenicero. Saque el cenicero de
su alojamiento y límpielo de cenizas.
Fig.-15
Cerrado
Fig.-14

14
VI.- PRODUCTOS PARA LA CONSERVACIÓN.
HERGOM, pone a su disposición una serie de productos para la
conservación de sus fabricados:
- Pintura anticalórica, para las piezas de fundición y chapa.
- Pasta refractaria, para mejorar la estanqueidad y sellado.
- Anti-hollín, poderoso catalizador que facilita la eliminación de residuos
inquemados.
- Pastillas de encendido, producto indispensable cuando se precise un
encendido rápido y limpio.
- Limpiacristales, tratamiento idóneo para eliminar grasa carbonizada de
los cristales de estufas, chimeneas, etc.
VII.- SEGURIDAD.
Existen posibles riesgos que hay que tener en cuenta a la hora de hacer
funcionar su hogar de combustibles sólidos, sea cual fuere la marca.
Estos riesgos pueden minimizarse si se siguen las instrucciones y
recomendaciones que damos en este manual.
A continuación recomendamos una serie de normas y consejos, pero sobre
todo le recomendamos utilice su buen sentido común.
1. Mantenga alejado cualquier material combustible (muebles, cortinas,
ropas, etc.), a una distancia mínima de seguridad de 90 cm.
2. Las cenizas deberán vaciarse en un recipiente metálico y sacarse
inmediatamente de la casa.
3. No deben utilizarse jamás combustibles líquidos para encender su hogar.
Mantenga muy alejado cualquier tipo de líquido inflamable (Gasolinas, alcohol,
etc.). 4. Hacer inspecciones periódicas de la chimenea y limpiarla cuando sea
necesario.
5. No situarlo cerca de paredes combustibles, o que tengan algún tipo de
recubrimiento susceptible de deterioro por efecto de temperatura (Barnices,
pintura, etc.).
6. Los aparatos a gas/leña/pellet se calientan durante el funcionamiento.
En consecuencia, hay que actuar con precaución y mantenerse alejado .
Especialmente evite la cercanía de los niños, ancianos u otras personas que
requieran de especial atención así como mascotas mientras que el aparato este
encendido. Asegúrese que los niños u otras personas no familiarizadas con el
funcionamiento del aparato sean supervisados por personas responsables cuando
se acerquen a él. Para la protección de quemaduras y para proteger el
acercamiento de niños o personas que no deban entrar en contacto con el aparato
coloque un cortafuegos o separador Recomendamos el uso de guantes ignífugos
para manipular el aparato.
HERGOM declina toda responsabilidad derivada de una instalación
defectuosa o de una utilización incorrecta y se reserva el derecho de
modificar sus productos sin previo aviso.

15
VIII.- CONVECCION FORZADA. (Mod. H03 TURBOCONVECTOR)
A- Instalación
Ventilador
Instale el ventilador en la posición que
prefiera (ver fig. 22 Pág. 22) mediante los
tornillos que se suministran, si escoge la
posición 2 o 3 retire la tapa y colóquela
junto con la junta de fibra en la ventana de
la posición 1. Conecte los dos cables
blancos sueltos al termostato de contacto
situado en el costado del hogar. Después
conecte el circuito a la red eléctrica.
Compruebe que funciona correctamente
posicionando en ON el interruptor del
regulador de potencia con el
potenciómetro al mínimo. El ventilador
deberá de girar de forma lenta.
Compruebe el funcionamiento del
regulador girándole lentamente hasta el
máximo. Ahora el ventilador irá
aumentando paulatinamente su velocidad
de giro hasta la máxima velocidad.
Chimenea
Conecte el Hogar H03 TURBO-CONVECTOR a la chimenea siguiendo las
instrucciones contenidas en el capítulo II.
Convección forzada
Deberá conectar las salidas de aire de la cámara de convección mediante tubos
flexibles a los puntos en los cuales Vd. quiere dirigir este flujo, ya sea a la estancia
donde está instalado el hogar como a otras estancias colindantes.
El hogar H03 TURBOCONVECTOR se suministra con la mitad de las salidas
cerradas con tapas (ver fig.22). Esto es útil según el número de salidas que Vd.
necesite. Nunca se debe dejar una salida abierta en el interior del revestimiento,
pues perdería eficacia la convección.
Es imprescindible que el revestimiento que utilice para envolver su hogar H03
TURBOCONVECTOR tenga un panel desmontable para poder acceder al
ventilador y sus conexiones si en el futuro fuese necesario.
La cámara donde se instale el hogar H03 TURBOCONVECTOR deberá de tener
en la parte inferior del mismo una entrada de aire suficiente para alimentar el
ventilador. Es conveniente que la toma de aire del ventilador se realice si es
posible desde el exterior de la vivienda o en su defecto desde otra estancia distinta
a la que está instalado el hogar. La rejilla tendrá una sección mínima de paso libre
de 400 cm2, y que no sea posible cerrar para evitar depresiones dentro de la
cámara que pudieran aspirar humos del hogar.
Es necesario colocar una rejilla en la parte superior del revestimiento para disipar
el calor de esta cámara para evitar que se produzcan grietas en el revestimiento
por el excesivo calor acumulado.
Fig.-16 - Esquema orientativo

16
Fig.- 18
La forma óptima de reparto de aire es colocar rejillas regulables comerciales en las
salidas a las distintas estancias, de forma que Vd. pueda elegir en todo momento
hacia que lugares quiere dirigir el flujo de aire caliente.
B- Funcionamiento de la convección forzada
Conectado el ventilador a la red, éste funcionará según las siguientes pautas:
Interruptor del regulador en OFF
El ventilador se pondrá en marcha automáticamente cuando la temperatura que
registre el termostato de contacto sea de 50ºC y su velocidad será determinada
por la posición que tenga en ese momento el regulador de potencia.
Cuando la temperatura descienda por debajo de 50ºC, el ventilador se parará.
Interruptor del regulador en ON
C- El ventilador funcionará en todo momento independiente de la temperatura y
con la velocidad determinada por el regulador de potencia.
D- Esquema eléctrico del ventilador
E- Característica del ventilador, curva.
La longitud y el diámetro de los tubos de conducción de aire
influyen en las pérdidas de carga y al aumentar estas,
disminuye el caudal de aire útil transportado, por lo que
habrá que tenerlo en cuenta al hacer la instalación de aire.
Para hacerlo correctamente se necesita la curva del
ventilador. En ordenadas se representa la pérdida de carga
en mm.c.a. y en abscisas el caudal en m3/h
Fuse 5x20
1 2 3
1 2 3
Marrón
Azul
Negro
F N VENT
Azul
Marrón
Azul
Amarillo-verde
Marrón
Negro Blanco (Condensador)
Manguera de red.
Motor tangencial EBMPAPST "D2E097-BK80-48"
Sentido del giro del motor
Manguera del ventilador
Azul
Marrón
Amarillo-verde
Condensador
Marrón
Azul
Azul
Marrón
Negro
Amarillo-verde
Fig.- 17

17
VIII.- DATOS TÉCNICOS.
ADVERTENCIA! Su Hogar de Empotrar H03 no debe ser utilizado como incinerador
y no deben utilizarse otros combustibles (plásticos, carbón, etc). Utilice los
materiales recomendados.
Combustibles:
Dimensiones L x Ø (aprox)
Combustible
H03-70
H03-80
Haya
50cm x 7cm
60cm x 7cm
Encina
50cm x 7cm
60cm x 7cm
Pino
50cm x 7cm
60cm x 7cm
Tiro = 2 mmca. DATOS VENTILADOR
CAUDAL MÁXIMO
410 m3/h
POTENCIA
75 W
INTENSIDAD
0,35 A
NIVEL SONORO
54 dBA
TENSIÓN
220v MONOFÁSICO
(*) Para otras alturas consultar al Distribuidor o al fabricante.
Modelo: Hogar de Empotrar H03-70

13,72 KW
Potencia cedida al ambiente (útil)
10,5 KW
Masa de la carga / hora
3,2 kg/h
Temperatura de los gases medio
307 ºC
Concentración de CO medio al 13% O2
0,16
Rendimiento
76,5%
Admite troncos de leña de longitud:
520 mm.
Salida de humos
175 mm. .
Chimenea metálica Diámetro
175 mm.
Chimenea de albañilería Anchura mínima aproximada
200 x 200 mm.
Altura recomendada de chimenea
5 a 6 metros (*)
Salida de humos
Vertical
Tiro mínimo recomendado
12 Pa
Control de Aire Primario
Regulación manual
Peso
130 Kg.
Modelo: Hogar de Empotrar H03-80

17,34 KW
Potencia cedida al ambiente (útil)
13,2 KW
Masa de la carga / hora
3,9 Kg/h
Temperatura de los gases medio
331 ºC
Concentración de CO medio al 13% O2
0,16
Rendimiento
76,1 %
Admite troncos de leña de longitud:
620 mm.
Collarín de humos
200 mm..
Chimenea metálica Diámetro
200 mm.
Chimenea de albañilería anchura mínima aproximada
250 x 250 mm. (*)
Altura recomendada de chimenea
5 a 6 metros
Salida de humos
Vertical
Tiro mínimo recomendado
12 Pa
Control de Aire Primario
Regulación manual
Peso
147 Kg.

18
Fig.-16 Dimensiones H03-70
Fig.-17 Dimensiones H03-80

19
COMPONENTES DEL HOGAR H03-70
Fig.-18
POS
NOMBRE
CODIGO
MODELO
1
COLLAR ADAPTADOR
6217501
COMUN
2
VALVULA DE TIRO
Hl03017
H03/70DB/R
3
TECHO
9907779
H03/70
HP000210
H03/70DB/R
4
DIRECTOR AIRE CRISTAL
9907731
COMUN
5
COSTADO DCHO/IZDO
9907711
COMUN
6
DEFLECTOR
9907715
COMUN
7
PARRILLA CIEGA
9907795
COMUN
8
SOBREFONDO
9907776
COMUN
POS
NOMBRE
CODIGO
MODELO
10
CENICERO
9907797
COMUN
11
FONDO
9907738
H03/70
HP00020
CONVECTOR
12
TRASERA DOBLE
9907829
DB DB/R Y
CONVECTOR
13
GUIA MANDO TIRO DIRECTO
CL03015
DB/R
14
TRASERA
9907781
COMUN
15
MANDO VALV. TIRO DIRECTO
CL03014
DB/R
16
EJE VALV. TIRO DIRECTO
CL03016
DB/R

20
COMPONENTES DEL HOGAR H03-80
POS
NOMBRE
CODIGO
MODELO
1
COLLAR ADAPTADOR
HP889
COMUN
2
VALVULA DE TIRO
HL03016
H03/80 DB/R
3
TECHO
HP881
H03/80
HP8810
H03/80 DB/R
4
DIRECTOR AIRE CRISTAL
HP884
COMUN
5
COSTADO DCHO/ IZDO
HP878
COMUN
6
DEFLECTOR
6006056
COMUN
6
SOBREFONDO
HP886
COMUN
7
PARRILLA CIEGA
9907795
COMUN
9
FRONTAL DE SOBREFONDO
9914252
COMUN
POS
NOMBRE
CODIGO
MODELO
10
CENICERO
9907797
COMUN
11
FONDO
9914258
H03/80
HP882
CONVECTOR
12
TRASERA DOBLE
9907803
DB Y DB/R Y
CONVECTOR
13
GUIA MANDO TIRO DIRECTO
CL03015
DB/R
14
TRASERA
HP880
COMUN
15
MANDO VALVULA DE TIRO
CL03014
DB/R
16
EJE VALVULA DE TIRO
CL03016
DB/R
