Hi-Tec X1 Nano User manual

Einleitung
Warnhinweise
1 2 3 4
Bedienungsanleitung
Universal Ladegerät
Wir beglückwünschen Sie zum Kauf des Ladegeräts X1 Nano von Hitec. Das leicht zu bedienende
50-Watt-Wechselstromladegerät ist eine kostengünstige und efziente Wahl für alle, die viel unterwegs
sind. Das kleine X1 Nano leistet Großes und lädt die meisten Batterietypen, einschließlich der neuen
LiPo/LiHV-Zellen.
Das Laden und Entladen von Batterien speziell für den RC-Modellbau kann gefährlich
sein.
Die Nichteinhaltung dieser ausdrücklichen Warnungen kann zu Sach- und
Personenschäden, auch mit Todesfolge führen.
· Das Gerät im Betrieb niemals unbeaufsichtigt lassen.
· Niemals auf brennbaren Materialien laden bzw., wenn sich solche in unmittelbarer Nähe benden.
· Niemals ein beschädigtes Akkupaket laden.
· No-Name-Akkupakete oder solche von Billiganbietern sind potenziell am gefährlichsten.
Wir empfehlen daher nur Akkupakete zu verwenden, die mit Gewährleistung von namenhaften
Herstellern vertrieben werden.
· Die Verwendung einer Sicherheitsvorrichtung (z. B. Multiplex Akku Safe, #763324) beim Laden von
Akkus auf Lithiumbasis wird ausdrücklich empfohlen.
Lesen Sie bitte die gesamte Bedienungsanleitung, bevor Sie das Ladegerät X1 Nano in Gebrauch nehmen.
Die Nichteinhaltung dieser Warnungen kann als Fahrlässigkeit des Bedieners ausgelegt
werden und zur Ablehnung aller daraus resultierenden Schadenersatzforderungen
führen.
Multiplex haftet nicht für Personen- oder Sachschäden, die durch Personen auftreten, welche sich
nicht an die Warnhinweise halten oder die Anweisungen dieser Bedienungsanleitung nicht ordnungs-
gemäß befolgen.
Sicherheitshinweise
Die hierunter enthaltenen Warn- und Sicherheitshinweise sind äußerst wichtig und müssen aus
Sicherheitsgründen unbedingt eingehalten werden. Bei Nichteinhaltung können Ladegerät und Akku
beschädigt werden; schlimmstenfalls kann ein Brand entstehen.
· Die zulässige Eingangsspannung (Wechselstrom) beträgt 100-240 VAC.
· Das Ladegerät vor Staub, Feuchtigkeit, Regen, Hitze, direkter Sonneneinstrahlung und übermäßiger
Vibration schützen.
· Sollte das Ladegerät heruntergefallen oder auf sonstige Weise Stößen ausgesetzt worden sein,
ist es vor dem erneuten Gebrauch durch einen autorisierten Kundendienst zu warten.
· Die technischen Daten des aufzuladenden Akkus prüfen, um sicherzustellen, dass diese den Anfor-
derungen des Ladegeräts entsprechen.
Bei falscher Programmeinstellung können Akku und Ladegerät beschädigt werden.
Das Ladegerät niemals auf einen Autositz, einen Teppich oder eine ähnliche Oberäche stellen.
Alle brennbaren und ätherischen Stoffe vom Betriebsbereich fernhalten.
· Durch Überladen können Brände und Explosionen entstehen.
· Um Kurzschlüsse zu vermeiden, das Ladekabel immer zuerst am Ladegerät und erst dann am Akku
anschließen. Beim Lösen der Verbindungen die Reihenfolge umkehren.
· Akkus mit eingebautem Lade- oder Schutzkreislauf
· Akkupakete bestehend aus unterschiedlichen Typen von Zellen oder Zellen unterschiedlicher
Hersteller
· Bereits vollständig aufgeladene oder nur wenig teilentladene Batterien
· Nicht wieder auadbare Batterien (Explosionsgefahr)
· Fehlerhafte oder beschädigte Batterien
· In Geräten eingebaute oder elektrisch mit anderen Bauteilen verbundene Batterien
· Batterien, die nicht ausdrücklich durch den Hersteller für die Stromstärken freigegeben wurden,
welche das Ladegerät beim Ladevorgang verwendet
Lieferumfang
Niemals versuchen, einen der nachfolgenden Batterietypen zu laden:
Technische Daten
Sobald ein Fehler vorliegt, blinken alle vier Status-LEDs am Ladegerät.
Nach Behebung der Störung die Taste BATT TYPE drücken, um das Ladegerät zurückzusetzen.
Kann die Störung nicht behoben werden, das Netzkabel ziehen und die Batterie vom Ladegerät trennen.
X1 Nano Spezikationen
Eingangsspannung (WS) 100 - 240 VAC
Batterietyp/Zellenanzahl LiPo, LiFe und LiHV / 2-4S NiMH: 6-8S
Leistung Ladeschaltung 50 Watt
Wählbare Ladeströme 1, 2, 3 oder 4 A
Stromaufnahme für LiPo-Balancer 300 mA pro Zelle
Zellenabschaltspannung LiPo: 4,2 +/-0,02 / LiFe: 3,6 V +/-0,02 V
LiHV: 4,35 +/-0,02 / NiMH: -ΔV
Nettogewicht 215 g
Maße 71 x 110 x 40,5 mm
Aufblinken der LED Störung Lösung
1. Verbindung unterbrochen
oder falsche Verbindung
Verbindung zwischen Ladegerät und Batterie prüfen.
2. Falsche Anschlusspolung
(+ und -) an der Batterie
Ladeleitung prüfen. Diese muss korrekt am Ladegerät
angeschlossen sein, damit die Schaltung korrekt ist.
3. Defekte Zelle oder zu star-
ke Unterschiede zwischen
den Zellen
Die beschädigte Batterie sicher entsorgen.
4. Überstromschutz
Laderate auf ein für die Akkupakete sicheres Niveau
senken oder die kurzgeschlossene Batterie entsorgen.
Fehlersuche
1. Hitec X1 Nano Ladegerät
2. Netzkabel
3. M6 Ladekabel
4. EH-Balancer Adapter 2-4 S

Konguration Anzeigen zum Ladestatus
Entsorgung
CE-Konformitätserklärung
LiPo
Das X1 Nano Ladegerät funktioniert mit Netzspannung und lädt Lithium-Polymer-Akkus (LiPo und
LiHV), Lithium-Ferrit-Akkus (LiFe) sowie Nickel-Metallhydrid-Akkus (NiMH).
Bitte lesen Sie die nachfolgenden Anweisungen zum Betrieb des Ladegeräts.
LiPo-Akku LED-Anzeige
LiFe-Akku LED-Anzeige
Ladestromschalter
Taste Batterietyp
AC 100-240V
Netzteil
LiHV-Akku
LED-Anzeige
NiMH-Akku
LED-Anzeige
4S Balance-Port
3S Balance-Port
2S Balance-Port
1. Das Netzteil am X1 Nano Ladegeräts und an einer Steckdose anschließen. Alle LED-Anzeigen
blinken kurz auf; die Batterietypanzeige blinkt grün und rot, wenn das Ladegerät betriebsbereit ist.
2. Den Batterietyp über die Taste BATT TYPE auswählen:
LiPo, LiFe, LiHV oder NiMH. Die LED des gewählten
Batterietyps blinkt abwechselnd grün und rot.
2. Ladestrom auswählen. Das X1 Nano Ladegerät
verfügt über vier Einstellungen zum Ladestrom:
1, 2, 3 oder 4 A (1000, 2000, 3000 oder 4000 mAh).
Die empfohlene Laderate beträgt 1 C, wobei die
Batteriekapazität in mAh gleich dem Ladestrom in
mAh ist.
Akkuanschluss
Wahl Batterietyp
Ladestromauswahl
an 100-240 VAC- Anschluss

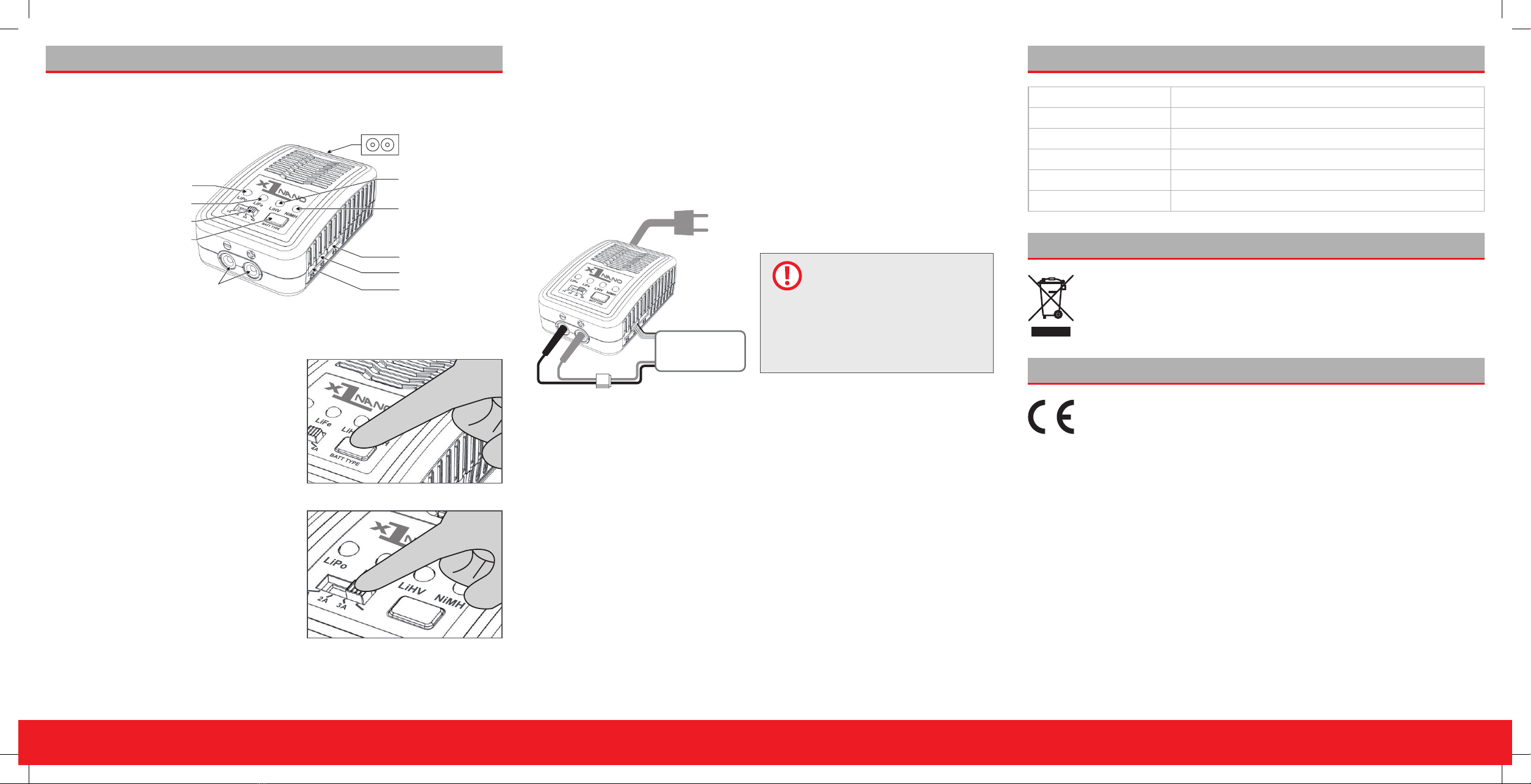

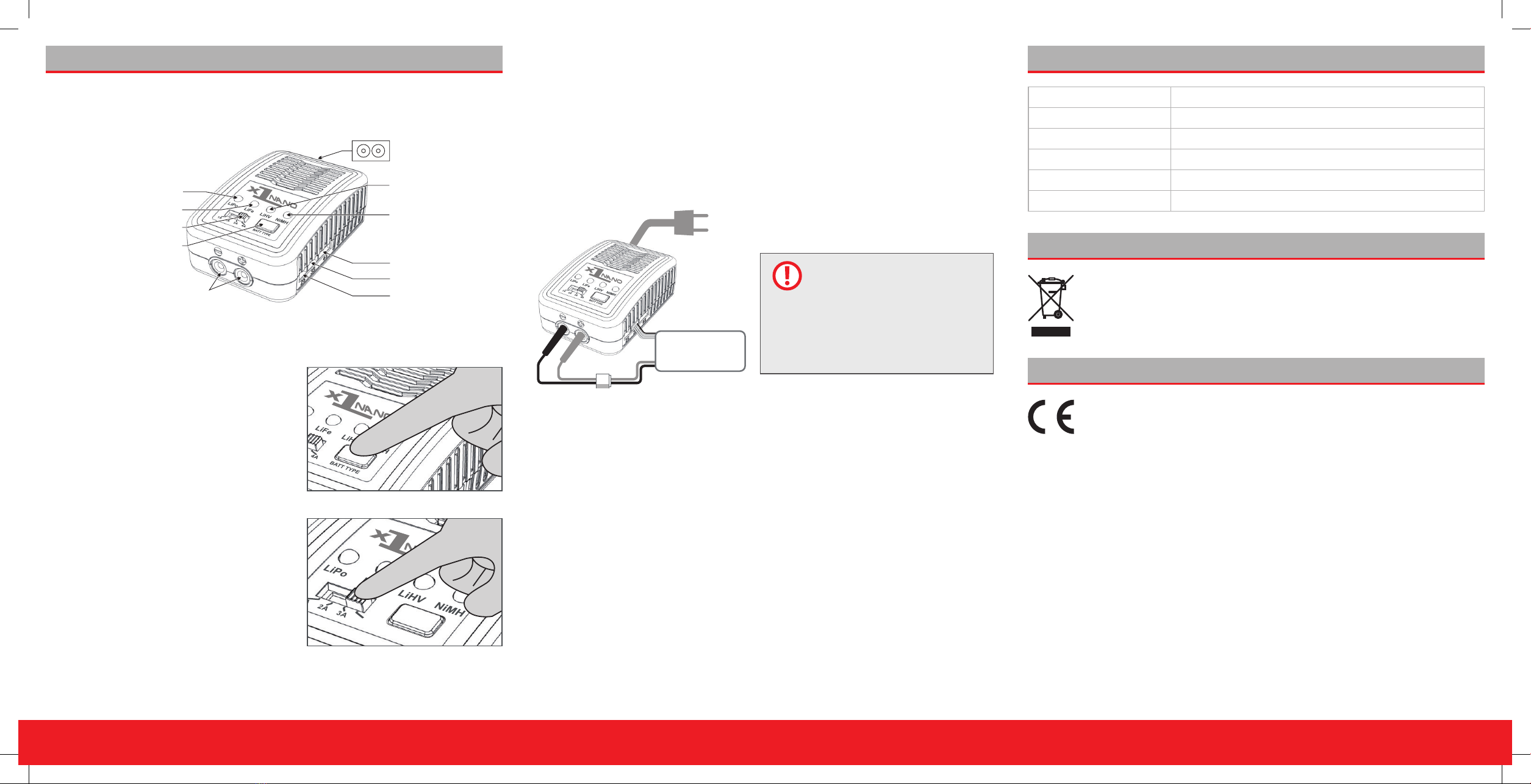

Anschlussdiagramm
Beispiel: Bei einem Akkupaket mit einer Kapazität von 2400 mAh und einer C-Rate von 1C beträgt
die Ladestromstärke 2400 mA bzw. 2,4 A, d. h. Sie wählen einen Ladestrom von 2 A. Bei einem Akku-
paket mit einer Kapazität von 2750 mAh und einer C-Rate von 1C beträgt die Ladestromstärke 2750
mA bzw. 2,75 A, d. h. Sie wählen einen Ladestrom von 3 A.
1. Plus- und Minuspol des Akkus mit dem Akkuanschluss am Ladegerät verbinden.
2. Die Balancer-Buchse mit dem entsprechenden (2S, 3S oder 4S) Balance-Port an der Seite des Lade-
geräts verbinden, wie in der Abbildung unten zu sehen.
3. Das Ladegerät beginnt automatisch mit dem Ladevorgang, sobald der Balancer angeschlossen ist.
Die Statusanzeige blinkt in der entsprechenden Farbe (siehe Übersicht zum Ladestatus) und zeigt
an, dass die Batterie geladen wird.
Sobald die Batterie vollständig aufgeladen ist, leuchtet die Ladestatusanzeige dauerhaft grün.
Batterieverbindung zum Ladegerät trennen. Die Ladestatusanzeige blinkt grün, d. h., das Ladegerät
ist betriebsbereit zum Laden eines weiteren Akkus.
NiMH-Akkus:
1. Den Batteriestromanschluss mit dem Ladeanschluss verbinden, der mit den Ladeausgängen an der
Vorderseite des Ladegeräts verbunden ist.
2. Die Taste BATT TYPE zwei Sekunden lang gedrückt halten. Die Ladestatusanzeige blinkt in der ent-
sprechenden Farbe (siehe Übersicht zum Ladestatus) und zeigt an, dass die Batterie geladen wird.
Sobald die Batterie vollständig aufgeladen ist, leuchtet die Ladestatusanzeige dauerhaft grün.
Batterieverbindung zum Ladegerät trennen. Die Ladestatusanzeige blinkt grün, d. h., das Ladegerät
ist betriebsbereit zum Laden eines weiteren Akkus.
Abbildung: So schließen Sie das
X1 Nano Ladegerät richtig an Ihre
Batterie an. Falsch (abweichend
von der Abbildung) angeschlosse-
ne Batterien verursachen Schäden
am Ladegerät. Das Ladegerät lädt
Lithiumakkus nur, wenn ein Balancer
angeschlossen ist.
LED blinkt grün und rot Das Ladegerät ist betriebsbereit zum Laden
LED leuchtet dauerhaft rot Die Batteriekapazität ist weniger als 25% aufgeladen
LEDs blinken rot Die Batteriekapazität ist zwischen 25% und 50% aufgeladen
LED blinkt gelb Die Batteriekapazität ist zwischen 50% und 75% aufgeladen
LED blinkt grün Die Batteriekapazität ist zwischen 75% und 99% aufgeladen
LED leuchtet dauerhaft grün Batterie ist vollständig aufgeladen
Dieses Symbol bedeutet, dass elektrische und elektronische Geräte am Ende ihrer Nut-
zungsdauer vom Hausmüll getrennt, entsorgt werden müssen. Entsorgen Sie das Gerät
bei Ihrer örtlichen, kommunalen Sammelstelle oder Recycling-Zentrum. Dies gilt für alle
Länder der Europäischen Union sowie in anderen Europäischen Ländern mit separatem
Sammelsystem.
Die Bewertung des Gerätes erfolgte nach europäisch harmonisierten Richtlinien. Sie
besitzen daher ein Produkt, das hinsichtlich der Konstruktion die Schutzziele der Europä-
ischen Gemeinschaft zum sicheren Betrieb der Geräte erfüllt.
Die Konformitätserklärung des Gerätes kann bei der MULTIPLEX Modellsport GmbH & Co.KG
angefordert werden.
Irrtum und technische Änderungen vorbehalten
Copyright Multiplex Modellsport 2015
Kopie und Nachdruck, auch auszugsweise, nur mit schriftlicher Genehmigung
der Multiplex Modellsport GmbH & Co.KG
MULTIPLEX Modellsport GmbH & Co.KG
Westliche Gewerbestr. 1
75015 Bretten · Deutschland
www.multiplex-rc.de
Multiplex Service: +49 (0) 7252 - 5 80 93 33

Introduction
Warnings
1 2 3 4
Instruction manual
Congratulations for purchasing the Hitec X1 Nano battery charger. Our easy-to-operate 50-watt AC
charger is the economical and efcient choice for those of you on the go. Capable of charging the
most popular battery chemistries, including the latest LiPo High Voltage cell packs, the X1 Nano is
your mini friend with maximum power.
The charging and discharging of rc hobby batteries can be dangerous. Failure to follow
these explicit warnings can result in property damage and/or loss of life.
Failure to follow these warnings can be considered negligence by the operator and
may negate any claims for damages incurred.
· Never leave your charger unattended while in operation.
· Never charge on or around combustible materials.
· Never charge a damaged battery pack.
· Low cost, no-name battery packs pose the most danger. we recommend you only use battery packs
that are sold and warrantied by a reputable company.
· It is highly recommended that you utilize a safety device such as a steel case or
Multiplex Akku Safe (#763324) while charging lithium chemistry batteries.
· It is highly recommended that you keep an operable “class a” re extinguisher in the charging area.
Please read this entire operating manual before using the X1 Nano Charger. If you are unsure of
its proper operation after reading the manual, please seek advice from an experienced hobbyist or
someone familiar with proper battery charging procedures.
Multiplex will not be held responsible for any damages or injuries that may occur by persons who fail
to follow these warnings or who fail to properly follow the instructions in this manual.
· The allowable AC input voltage is 100 -240V AC.
· Keep the charger away from dust, damp, rain, heat, direct sunlight and excessive vibration.
· If the charger is dropped or suffers any type of impact, it should be inspected by an
authorized service station before using it again.
· Make sure you know the specications of the battery to be charged or discharged to
ensure it meets the requirements of this charger. If the program is set up incorrectly,
the battery and charger can be damaged. Never place a charger on a car seat, carpet or similar
surface. Keep all ammable volatile materials away from the operating area.
· Fire or explosion can occur due to overcharging.
· To avoid a short circuit between the charge lead, always connect the charge cable to the charger
rst, then connect the battery. Reverse the sequence when disconnecting.
Safety notes
These warnings and safety notes are of the utmost importance. You must follow these instructions for
maximum safety. Failure to do so can damage the charger and the battery and in the worst cases,
may cause a re.
· A battery tted with an integral charge circuit or protection circuit.
· A battery pack which consists of different types of cells (including different manufacturers’ cells).
· A battery that is already fully charged or just slightly discharged.
· Non-rechargeable batteries (these pose an explosion hazard).
· A faulty or damaged battery.
· Batteries installed in a device or which are electrically linked to other components.
· Batteries that are not expressly stated by the manufacturer to be suitable for the currents the
charger delivers during the charge process.
Never attempt to charge or discharge the following types
of batteries:
Set contents
Specications
If there is an error, all four status LED of the charge will blinking.
Once the error condition has been resolved, press “BATT TYPE” button to reset the charger. If the error
can not be solved, please disconnect the power cord from the wall socket and unplug the battery from
the charger.
X1 Nano Specications
AC Input 100 - 240 Volts AC
Battery Type / Cell Count LiPo, LiFe and LiHV / 2-4S NiMH: 6-8S
Charge Circuit Power 50 Watts
Selectable Charge Currents 1, 2, 3 or 4 Amps
Current Drain for LiPo Balancing 300 mA per cell
Cell Termination Voltage LiPo: 4.2 +/-0.02 / LiFe: 3.6V +/-0.02V
LiHV: 4.35 +/-0.02 / NiMH: -ΔV
Net Weight 215 g
Dimensions 71 x 110 x 40.5 mm
LED Blinking Times Problem Solution
1. Connection break
or wrong connection
Check the connection between the charger and
the battery.
2.
Polarity (+ and -) connec-
tions of battery are incorrect
Make sure the charge lead is connected properly
to the charger to ensure it is wired correctly
3. Dead cell or imbalance
between cells is too high
Safely dispose of damaged battery
4. Over current protection Decrease charge rate to safe level for the battery
pack, or dispose of shorted battery
Troubleshooting
Multi Chemisty Charger
1. Hitec x1 Nano Charger
2. AC Power Cord
3. M6 Charge Cable
4. EH-Balancer Adapter 2-4 S

Operation setup Charge status indicators
LiPo
The X1 Nano is an AC only charger capable of charging Lithium Polymer (LiPo and LiHV) Lithium
Ferrite (LiFe) and Nickel Metal Hydride (NiMH) type batteries. Refer to the following instructions on
how to operate your charger.
LiPo Battery LED Indicator
LiFe Battery LED Indicator
Charge Current Switch
Battery Type Button
AC 100-240V
PowerJack
LiHV Battery
LED Indicator
NiMH Battery
LED Indicator
4S Balance Port
3S Balance Port
2S Balance Port
1. Plug the AC power cord in the X1 Nano and a wall socket. All the LEDs will light briey, the battery
type LED will ash green and red which indicates the charger is ready to use.
2. Select the battery type, either LiPo, LiFe, LiHV or
NiMH, by pressing the BATT TYPE button. The LED
will alternately ash red and green on the battery
type you have chosen.
2. Selecting the charge current. The X1 Nano has four
charge cur rent settings, either 1, 2, 3 or 4 amps
(1000, 2000, 3000 or 4000mAh). The recommended
charge rate is 1C, whereas battery capacity in mAh
equals the charge current in mAh.
Battery Socket
Select Battery T
Select Charging Current
TO 100-240V AC Socket
Connection diagram
Example: If you have a battery pack with a capacity of 2400mAh the 1C charge rate is 2400mA
or 2.4A so you would choose the 2A charge current. If you are charging a pack with a capacity of
2750mAh the 1C charge rate is 2750 mA or 2.75A so you would charge at the 3 amp setting.
1. Connect the battery main power connector to the charge lead that is plugged into the main charge
outputs on the front of the charger.
2. Plug the balance socket into the appropriate (2S, 3S or 4S) balance port on the side of the charger
as shown in the illustration below.
3. The charger will automatically begin charging once the balance connector is plugged in.
The charge status LED will glow in a color according to the “Charge Status Chart” indicating that
the battery is charging.
When the battery is fully charged, the charge status LED will glow a constant green. Unplug the bat-
tery from the charger and the charge status LED will ash green which indicates the charger is ready
to charge another battery.
NiMH Batteries:
1. Connect the battery’s main power connector to the charge lead that is plugged into the main
charge outputs on the front of the charg er.
2. Press and hold the BATT TYPE button for two seconds. The charge status LED will glow in a color
according to the “Charge Status Indicator Chart” indicating that the battery is charging.
When the battery is fully charged, the charge status LED will glow a constant green. Unplug the bat-
tery from the charger and the charge status LED will ash green which indicates the charger is ready
to charge another battery.
This diagram shows the proper way
to connect the X1 Nano to your Bat-
tery. Failure to connect the battery as
shown in this diagram will damage
the charger. The charger will not
charge Lithium chemistry batteries
without a balance connection.
LED green and red blinking The charger is ready to charge
LED glows constant red Battery capacity is less that 25% charged
LEDS blinking red Battery capacity is between 25% and 50% charged
LED blinking yellow Battery capacity is between 50% and 75% charged
LED blinking green Battery capacity is between 75% and 99% charged
LED glows constant green Battery is fully charged
Disposal
CE Conformity Declaration
This symbol means that it is essential to dispose of electrical and electronic equipment
separately from the domestic refuse when it reaches the end of its useful life. Take your
unwanted equipment to your local communal collection point or recycling centre. This
applies to all countries of the European Union, and to other European countries with
separate waste collection systems.
This device has been assessed and approved in accordance with European harmonised
directives. This means that you possess a product whose design and construction full
the protective aims of the European Community designed to ensure the safe operation
of equipment.
If required, you can request MULTIPLEX Modellsport GmbH & Co.KG to supply a copy of
the unit’s Conformity Declaration. Please contact the company using the contact details
at the foot of the page.
Errors and omissions excepted. Technical modications reserved.
Copyright Multiplex Modellsport 2015
Duplication and copying of the text, in whole or in part, is only permitted with
the prior written approval of Multiplex Modellsport GmbH & Co.KG
MULTIPLEX Modellsport GmbH & Co.KG
Westliche Gewerbestr. 1
75015 Bretten · Germany
www.multiplex-rc.de
Multiplex Service: +49 (0) 7252 - 5 80 93 33

Introduction
Avertissements
1 2 3 4
Chargeur de batteries tous types
Mode d’emploi
Nous vous félicitons pour l'acquisition du chargeur Hitec X1 Nano. Très facile à utiliser, notre chargeur
de 50 watt pour courant alternatif est un appareil abordable et pratique qui vous suivra partout. Ca-
pable de charger les types de batteries les plus courants, y compris les tout derniers packs d'éléments
LiPo haute tension, le X1 Nano est votre mini-assistant ultra performant.
Le chargement/déchargement de batteries de modèles réduits radiocommandés peut
s'avérer dangereux. Le non-respect de ces avertissements explicites peut entraîner des
dégâts matériels, voire un danger de mort.
Le non-respect de ces mises en garde peut être considéré comme de la négligence de
la part de l'opérateur, au risque d'annuler toute demande d'indemnisation pour les
dommages subis.
· Ne laissez jamais votre chargeur fonctionner sans surveillance.
· Ne faites pas fonctionner l'appareil sur ou à proximité de matériaux combustibles.
· Ne chargez jamais un pack d'accus endommagé.
· Les packs d'accus bon marché ou sans marque représentent le plus grand danger. Nous recomman-
dons de n'utiliser que des packs d'accus vendus et garantis par un fabricant renommé.
· Il est fortement recommandé d'utiliser un dispositif de sécurité tel qu'un boîtier en acier ou un
Multiplex Akku Safe (#763324) pour le chargement de batteries au lithium.
· Il est fortement recommandé de conserver un extincteur de «classe A» dans la zone de chargement.
Veuillez lire entièrement ce manuel d'utilisation avant d'utiliser le chargeur X1 Nano. Si, après avoir lu
le manuel, vous n'êtes pas certain du fonctionnement de l'appareil, veuillez demander conseil auprès
d'un amateur expérimenté ou d'une personne familiarisée avec les procédures de charge des batteries.
Multiplex ne saurait être tenu responsable des dommages ou blessures occasionnés par des personnes qui
n'auraient pas observé ces mises en garde ou n'auraient pas suivi correctement les instructions gurant
dans ce manuel.
· La tension alternative d'entrée admissible est comprise entre 100 et 240 V AC.
· Tenez le chargeur à l'abri de la poussière, de l'humidité, de la pluie, de la chaleur, du rayonnement
direct du soleil et des vibrations excessives.
· Si le chargeur tombe ou subit un choc quelconque, il doit être inspecté par un centre de maintenan-
ce agréé avant d'être remis en service.
· Assurez-vous que vous connaissez les spécications de la batterie à charger ou à décharger an
qu'elle corresponde aux exigences du chargeur. Si le programme est mal conguré, la batterie et
le chargeur peuvent se trouver endommagés. Ne placez jamais le chargeur sur un siège de voiture,
un tapis ou une surface analogue. Tenez tous les matériaux volatiles inammables à distance de la
zone de fonctionnement de l'appareil.
· Une charge excessive peut provoquer un incendie ou une explosion.
· Pour éviter un court-circuit entre les bornes du chargeur, connectez d'abord le câble de mise en
charge au chargeur, puis branchez la batterie. Procédez dans l'ordre inverse pour débrancher.
Avertissements
Ces avertissements et informations de sécurité sont d'une importance primordiale. Il est impératif
d'observer ces instructions pour garantir une sécurité maximale. Le non-respect des instructions
risque d'endommager le chargeur et la batterie et, dans le pire des cas, provoquer un incendie.
· Batterie équipée d'un circuit de charge interne ou d'un circuit de protection.
· Pack d'accus constitué de différents types d'éléments (y compris des éléments de marques différentes).
· Batterie déjà complètement chargée ou à peine déchargée.
· Tous types d'accus non rechargeables (risque d'explosion).
· Batterie défectueuse ou endommagée.
· Batteries installées dans un équipement ou branchées à d'autres équipements.
· Batteries qui ne sont pas destinées par le fabricant à être chargées avec les niveaux de courants
délivrés pendant le processus de charge.
Ne tentez jamais de charger ou de décharger les batteries suivantes:
Contenu de l’emballage
Caractéristiques
Si une erreur survient, les quatre LED du chargeur se mettent à clignoter.
Une fois l’erreur corrigée, appuyez sur la touche «BATT TYPE» pour réinitialiser le chargeur. Si l’err-
eur persiste, débranchez le cordon d'alimentation du secteur et déconnectez la batterie du chargeur.
Spécications du X1 Nano
Alimentation AC 100 - 240 volts AC
Type de batterie / Nombre d'éléments LiPo, LiFe et LiHV / 2-4S NiMH: 6-8S
Puissance du circuit de charge 50 watts
Courant de charge sélectionnable 1, 2 , 3 ou 4 A
Courant d'équilibrage LiPo 300 mA par élément
Tension nale des éléments LiPo : 4.2 +/-0.02 / LiFe : 3.6V +/-0.02V
LiHV : 4.35 +/-0.02 / NiMH : -ΔV
Poids net 215 g
Dimensions 71 x 110 x 40,5 mm
LED clignotant x fois Problème Solution
1. Connexion interrompue
ou branchement incorrect
Vériez la connexion entre le chargeur et la batterie.
2.
La polarité des connexions
(+ et -) est incorrecte
Assurez-vous que le cordon de charge est bien connec-
té au chargeur pour assurer un branchement correct.
3. Élément endommagé
ou déséquilibre excessif
entre les éléments
Éliminez la batterie endommagée en toute sécurité
4. Protection contre la
surcharge
Abaissez le courant de charge à un niveau sûr pour
la batterie ou éliminez la batterie en court-circuit.
Dépannage
1. Chargeur Hitec X1 Nano
2. Cordon d‘alimentation AC
3. Câble de mise en charge M6
4. EH-Balancer Adapter 2-4 S

Paramétrage Indicateurs d'état de charge
Mise au rebut
Déclaration de Conformité CE
LiPo
Le X1 Nano est un chargeur (alimentation secteur uniquement) capable de charger les batteries de
types Lithium Polymer (LiPo et LiHV), Lithium Ferrite (LiFe) et Nickel Metal Hydride (NiMH). Veuillez
vous référer aux instructions ci-après pour savoir comment utiliser votre chargeur.
LED batterie LiPo
LED batterie LiFe
Sélecteur de courant de charge
Sélecteur de type de batterie
Prise d'alimentation
AC 100-240V
LED
batterie LiHV
LED batterie
NiMH
Prise d’équilibrage 4S
Prise d’équilibrage 3S
Prise d’équilibrage 2S
1. Branchez le cordon d'alimentation AC au X1 Nano et à une prise secteur. Toutes les LED s'allument briè-
vement : la LED de type de batterie clignote vert - rouge, indiquant que le chargeur est opérationnel.
2. Sélectionnez le type de batterie, soit LiPo, LiFe, LiHV
ou NiMH, en appuyant sur la touche «BATT TYPE».
La LED du type de batterie sélectionné clignote
rouge - vert.
2. Sélectionnez le courant de charge. Le X1 Nano offre
quatre réglages de courant, soit 1, 2, 3 ou 4 A (1000,
2000, 3000 ou 4000 mAh). Le courant de charge re-
commandé est 1C même si la capacité de la batterie
en mAh est égale au courant de charge en mAh.
Prises pour batterie
Sélection du type de batterie
Sélection du courant de charge
Connecteur TO 100-240V AC
Schéma de connexion
Exemple : Si vous avez une batterie de capacité 2400 mAh, le courant de charge 1C est de 2400 mA
ou 2.4 A, de sorte que vous sélectionnerez le courant de charge 2A. Si vous avez une batterie de ca-
pacité 2750 mAh, le courant de charge 1C est de 2750 mA ou 2.75 A, de sorte que vous sélectionne-
rez le courant de charge 3A.
1. Branchez le connecteur principal de la batterie au câble de mise en charge connecté aux sorties de
charge principales situées à l’avant du chargeur.
2. Branchez le connecteur d’équilibrage à la prise d'équilibrage appropriée (2S, 3S ou 4S) située sur le
côté du chargeur comme indiqué ci-dessous.
3. Le chargeur lancera le processus de charge automatiquement dès le branchement du connecteur
d'équilibrage. La couleur de la LED indiquant l’état de charge informe sur la charge de la batterie
suivant la «Table d’état de charge».
Dès que la batterie est complètement chargée, la LED indiquant l'état de charge reste verte en per-
manence. Si vous débranchez la batterie du chargeur, la LED verte clignote, indiquant que le chargeur
est prêt à charger une autre batterie.
Batteries NiMH :
1. Branchez le connecteur principal de la batterie au câble de mise en charge connecté aux sorties de
charge principales situées à l’avant du chargeur.
2. Appuyez sur la touche «BATT TYPE» pendant deux secondes. La LED indiquant l’état de charge
s’allume dans une des couleurs gurant sur la «Table d’état de charge», indiquant que la batterie
est en charge.
Dès que la batterie est complètement chargée, la LED indiquant l‘état de charge reste verte en per-
manence. Si vous débranchez la batterie du chargeur, la LED verte clignote, indiquant que le chargeur
est prêt à charger une autre batterie.
Ce schéma indique comment connec-
ter correctement le X1 Nano à votre
batterie. Si vous connectez votre bat-
terie autrement, vous risquez d’en-
dommager le chargeur. Le chargeur
ne charge pas les batteries au lithium
sans connexion d'équilibrage.
LED clignotant vert - rouge Le chargeur est prêt à charger
LED rouge en permanence La capacité de la batterie est inférieure à 25% de la charge
LED clignotant rouge La capacité de la batterie est comprise entre 25 et 50% de la charge
LED clignotant jaune La capacité de la batterie est comprise entre 50 et 75% de la charge
LED clignotant vert La capacité de la batterie est comprise entre 75 et 99% de la charge
LED verte en permanence Batterie complètement chargée
Ce symbole signie que les appareils électriques et électroniques irréparables ou en n
de cycle d’exploitation doivent être mis au rebut non pas avec les ordures ménagères
mais dans les déchetteries spécialisées. Portez-les dans les collecteurs communaux
appropriés ou un centre de recyclage spécialisé. Cette remarque s’applique aux pays
de la Communauté européenne et aux autres pays européens pourvus d’un système de
collecte spécique.
Le produit cité ci-dessus est conforme par rapport aux impératifs des directives harmo-
nisées de l’union euro-péenne. De ce fait vous possédez un produit qui, de par sa const-
ruction, respecte la restriction de sécurités en vigueurs au niveau de l’union européenne
concernant l’utilisation sécurisée des appa-reils électroniques.
Vous pouvez demander la déclaration de conformité de votre modèle auprès de la
société MULTIPLEX Modellsport GmbH & Co.KG.
Sous réserve d‘erreur d‘impression et de modication technique
Copyright Multiplex Modellsport 2015
La copie et la reproduction, même partielles, sont soumises à
l‘autorisation écrite de la Sté Multiplex Modellsport GmbH & Co.KG
MULTIPLEX Modellsport GmbH & Co.KG
Westliche Gewerbestr. 1
75015 Bretten · Allemagne
www.multiplex-rc.de
Multiplex Service: +49 (0) 7252 - 5 80 93 33
