Hikari HK2900 User manual



1

安全注意事项
1. 安全操作的标志及含义
本使用说明书及产品所使用的安全标志是为了让您正确安全的使用产品，防止您及其他人受到伤害。标志
的图案和含义如下：
如果忽视此标记而进行错误的操作，会导致人员的重伤或死亡。
如果忽视此标记而进行错误的操作，会导致人员的受伤和设备的损坏。
该符号表示“应注意事项”。三角中的图案表示必须要注意的内容。（例如左
边的图案表示：“当心受伤”）
该符号表示“禁止”
该符号表示“必须”。圆圈中的图案表示必须要做的内容。（例如左边的图案
表示“必须接地”）
2. 安全注意事项
打开控制箱时，先关闭电源开关并将电源插头从插座上拔下后，等待至少 5
分钟后，再打开控制箱盖。触摸带有高电压的区域会造成人员受伤。

使用环境
应避免在强电气干扰源（如高频焊机）的附近使用本缝纫机。
强电气干扰源可能会影响缝纫机的正常操作。
电源电压的波动应该在额定电压的±20%以内的环境下使用。
电压大幅度的波动会影响缝纫机的正常操作，需配备稳压器。

环境温度应在 5℃~35℃的范围内使用。
低温或高温会影响缝纫机的正常操作。

相对湿度应在 45%~85%的范围内，并且设备内不会形成结露的环境下使用。
干燥、潮湿或结露的环境会影响缝纫机的正确操作。

压缩空气的供气量应大于缝纫机所要求的总耗气量。压缩空气的供气量不足
会导致缝纫机的动作不正常。
万一发生雷电暴风雨时，关闭电源开关，并将电源插头从插座上拔下。雷电
可能会影响缝纫机的正确操作。
安装
请让受过培训的技术人员来安装缝纫机。

安装完成前，请不要连接电源。
如果误按启动开关，缝纫机动作会导致受伤。

缝纫机头倒下或竖起时，请用双手操作。不要用力压缝纫机。
如缝纫机失去平衡，缝纫机滑落到地上会造成受伤或机器损坏。



2


必须接地。
接驳地线不牢固，是造成触电或误动作的原因。

所有电缆应固定在离活动部件至少 25mm 以外处。另外，不要过度弯曲或用卡
钉固定得过紧。会引起火灾或触电的危险。

请在机头上安装安全罩壳。
缝纫
本缝纫机仅限于接受过安全操作培训的人员使用。
本缝纫机不能用于除缝纫外的任何用途。
使用缝纫机时必须戴上保护眼镜。
如果不戴保护眼镜，断针时机针折断部分可能会弹入眼睛造成伤害。
发生下列情况时，请立即切断电源。否则误按下启动开关时，会导致受伤。
1.机针穿线时 2.更换机针时 3.缝纫机不使用或人离开缝纫机时
缝纫过程中，不要触摸任何运动部件或将物件靠在运动部件上，因为这会导
致人员受伤或缝纫机损坏。
如果缝纫机操作中发生误动作，或听到异常的噪声或闻到异常的气味，应立
即切断电源。然后请与购买商店或受过培训的技术人员联系。
如果缝纫机出现故障，请与购买商店或受过培训的技术人员联系。
维护和检查

只有经过训练的技术人员才能进行缝纫机的维修、保养和检查。

与电气有关的维修、保养和检查请及时与电控厂家的专业人员进行联系。

发生下列情况时，请关闭电源并拔下电源插头。否则误按启动开关时，会导
致受伤。
1.检查、调整和维修 2.更换弯针、切刀等易损零部件

在检查、调整和修理任何使用气动设备之前，请先断开气源，并等压力表指
针下降到“0”为止。

在必须接上电源开关和气源开关进行调整时，务必十分小心遵守所有的安全
注意事项。

未经授权而对缝纫机进行改装而引起的缝纫机损坏不在保修范围内。




3

目录
Ⅰ.HK-2900SS 高速电子加固缝纫机的说明………………………………………………………………5
[1]规格 …………………………………………………………………………………………………………………………5
[2]各部的名称 ………………………………………………………………………………………………………………6
1.主机的名称…………………………………………………………………………………………………………………6

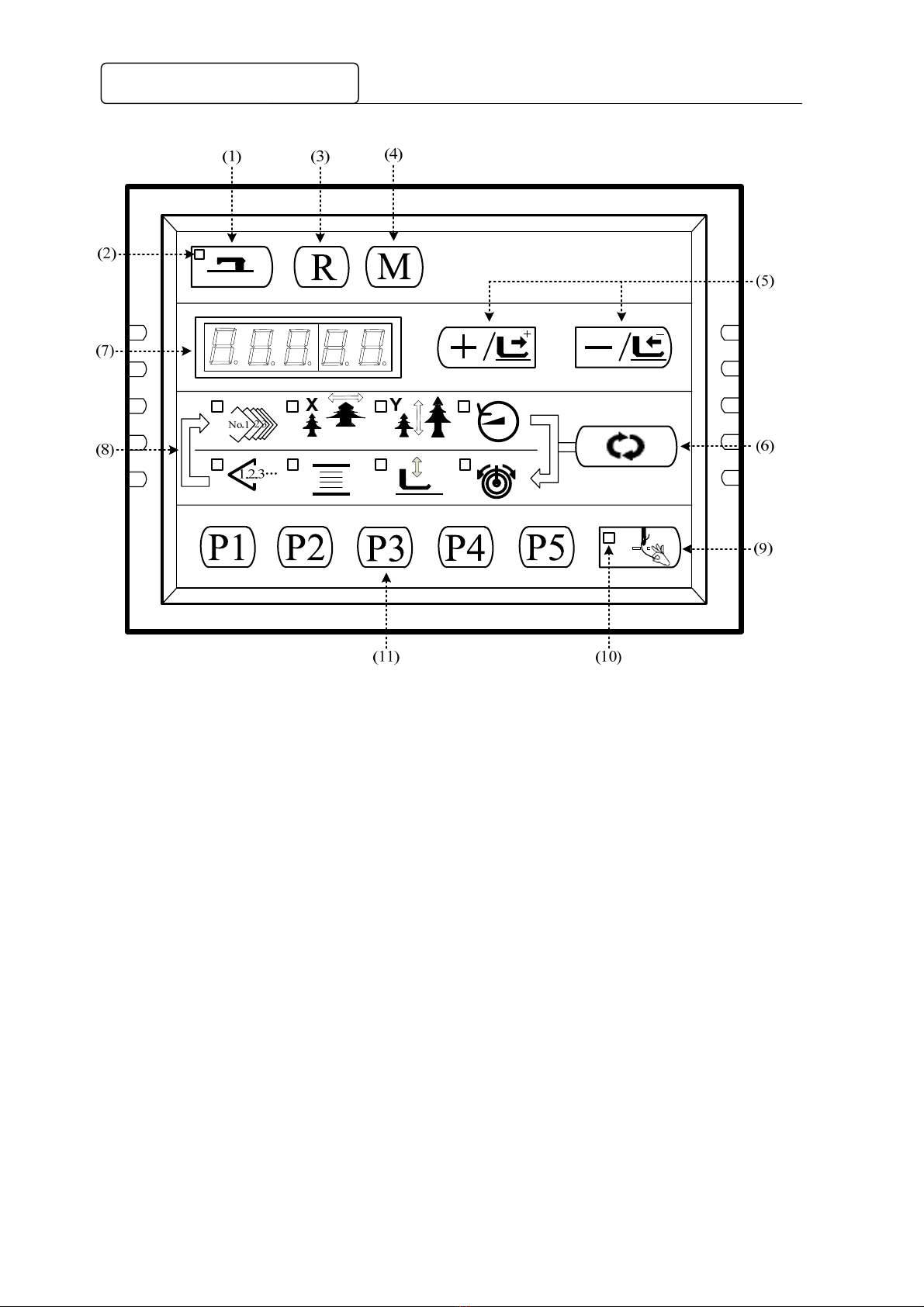

2.操作箱开关的名称和说明…………………………………………………………………………………………………7
3.主轴马达的安装……………………………………………………………………………………………………………8
4.调试模式……………………………………………………………………………………………………………………9
[3]安装 ………………………………………………………………………………………………………………………18
1.电气箱的安装………………………………………………………………………………………………………………18
2.连结杆的安装方法…………………………………………………………………………………………………………18
3.机头部支杆的安装…………………………………………………………………………………………………………18
4.电源开关的安装……………………………………………………………………………………………………………19
5.缝纫机机头的安装…………………………………………………………………………………………………………19
6.废油槽和机头支撑橡胶的安装……………………………………………………………………………………………20
7.安全开关……………………………………………………………………………………………………………………20
8.缝纫机的放倒方法…………………………………………………………………………………………………………21
9.操作盘的安装………………………………………………………………………………………………………………21
10.电缆线的链接………………………………………………………………………………………………………………22
11.马达护罩的安装……………………………………………………………………………………………………………23
12.电线的处理…………………………………………………………………………………………………………………23
13.眼睛保护罩的安装…………………………………………………………………………………………………………24
14.线架的安装…………………………………………………………………………………………………………………24
[4]缝纫机的准备……………………………………………………………………………………………………………25
1.加油方法……………………………………………………………………………………………………………………25
2.机针的安装方法……………………………………………………………………………………………………………25
3.上线的穿线方法……………………………………………………………………………………………………………26
4.梭壳的取下插入……………………………………………………………………………………………………………26
5.旋梭的插入方法……………………………………………………………………………………………………………27
6.线张力的调整方法…………………………………………………………………………………………………………27
7.挑线弹簧的调节……………………………………………………………………………………………………………27
[5]缝纫机的操作（基础篇） ………………………………………………………………………………………28
1.项目数据的设定……………………………………………………………………………………………………………28
2.图案形状的确定……………………………………………………………………………………………………………30
3.缝制…………………………………………………………………………………………………………………………30
4.变更为其它花样……………………………………………………………………………………………………………31
5.绕线…………………………………………………………………………………………………………………………31
6.底线计数器…………………………………………………………………………………………………………………31
7.暂停…………………………………………………………………………………………………………………………32
8.图案线张力的设定…………………………………………………………………………………………………………33
[6]缝纫机的操作（应用篇） …………………………………………………………………………………………34
1．使用花样键（ ）进行缝制 …………………………………………………34
2．使用组合功能的缝制 ……………………………………………………………………………………………………36



4

[7]存储器开关的使用方法 …………………………………………………………………………………………39
1．用户参数设置的具体操作 ………………………………………………………………………………………………39
2．用户参数设置举例 ………………………………………………………………………………………………………39
3．用户参数设置表 …………………………………………………………………………………………………………42
[8]服务参数设置 …………………………………………………………………………………………………………45
1.服务参数的开启和变更 …………………………………………………………………………………………………45
2. 服务参数列表 ……………………………………………………………………………………………………………45
3.恢复出厂默认设置 ………………………………………………………………………………………………………47
[9]维修…………………………………………………………………………………………………………………………49
1.针杆高度 …………………………………………………………………………………………………………………49
2.机针与旋梭 ………………………………………………………………………………………………………………49
3.压脚的高度 ………………………………………………………………………………………………………………50
4.移动刀和固定刀 …………………………………………………………………………………………………………51
5.挑线杆的调整 ……………………………………………………………………………………………………………51
6.废油的处理 ………………………………………………………………………………………………………………52
7.旋梭的加油量 ……………………………………………………………………………………………………………52
8.向指定部位补充润滑 ……………………………………………………………………………………………………53
9.套结标准花样一览表 ……………………………………………………………………………………………………54
10.缝制时的故障、原因和对策 ……………………………………………………………………………………………58
Ⅱ.HK2903SS-301 高速电子平缝钉扣缝纫机的说明………………………………………………60
1.规格…………………………………………………………………………………………………………………………60
2.安装和运转准备……………………………………………………………………………………………………………60
3.机针和机线…………………………………………………………………………………………………………………60
4.钉扣功能设定………………………………………………………………………………………………………………61
5. 钉扣标准花样一览表 ……………………………………………………………………………………………………61
6.爪脚张开拨杆的调整………………………………………………………………………………………………………63
7.钮扣爪脚上升量的调整……………………………………………………………………………………………………64
8.压脚压力的调整……………………………………………………………………………………………………………64
9.钮扣挑起杆的安装（选购品）……………………………………………………………………………………………65
10.按钮扣尺寸分类的机种……………………………………………………………………………………………………65
Ⅲ .通过 U 盘升级花样 ………………………………………………………………………………………………66
花样升级操作 ……………………………………………………………………………………………………………66
Ⅳ.附录 1 ………………………………………………………………………………………………………………………70
异常信息一览表……………………………………………………………………………………………………………70
Ⅴ.机台图纸 …………………………………………………………………………………………………………………75





