Hikari HX68S Series User manual

系列
Serles
HX68S
电脑超高速步进包缝机
COMPUTERIZED STEPPER DRIVE INTELLIGENT
SUPER - HIGH SPEED OVERLOCK SEWING MACHINE V1.00

- 1 -
目 录
一、显示及操作界面......................................................................... 2
二、用户区参数的修改..................................................................... 3
三、自动/半自动模式的修改............................................................3
四、吸气模式的修改......................................................................... 3
五、剪线模式的修改......................................................................... 3
六、抬压脚模式的修改..................................................................... 3
七、最高转速的修改......................................................................... 3
八、用户及技术区参数的修改.....................................................3~4
九、布料选择模式及光眼值校正.....................................................4
十、快捷恢复参数及密码功能.........................................................4
十一、操作参数说明表..............................................................4～7

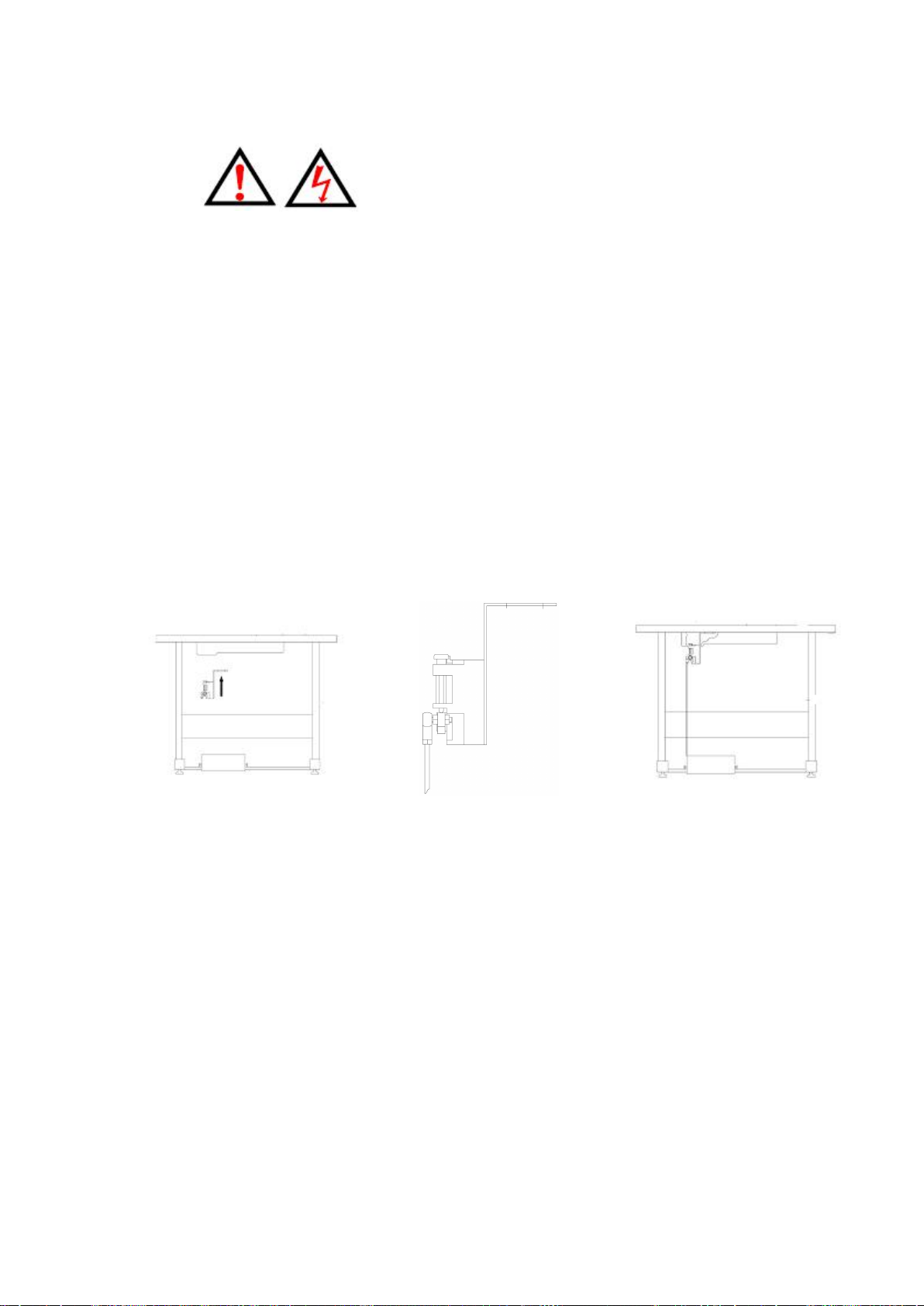

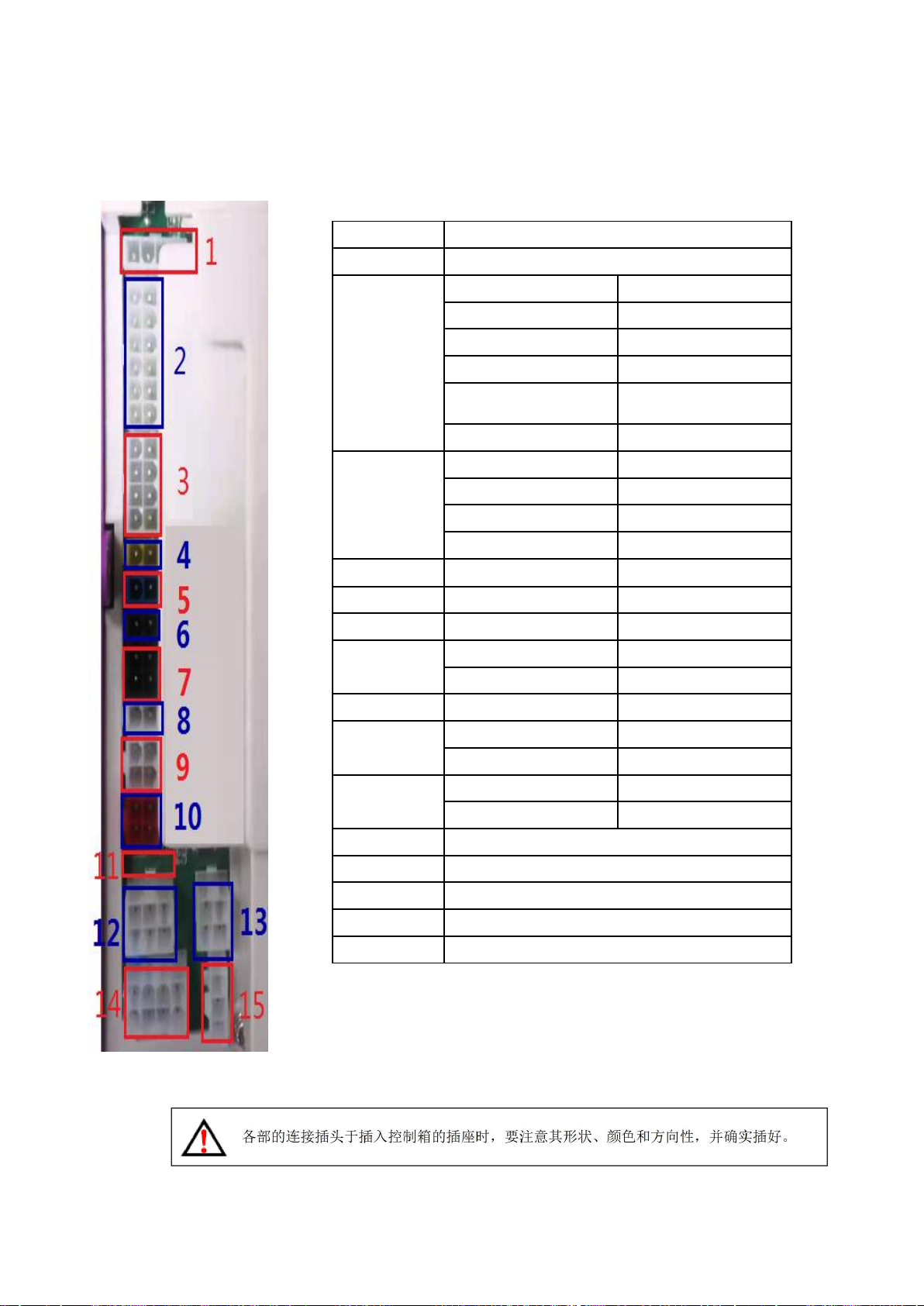

十二、电控相关的要求及操作使用注意事项....................8～11

- 2 -
一、显示及操作界面
序号
图标
说明
备注
1
用户参数设定键
点按为选择参数的快揵；长按为设值
参数的快揵
2
左移键
左移动光标
3
技术参数设定键/速度设定键
点按为选择参数的快揵；长按为设值
参数的快揵
4
上移键
参数项加和参数值加
5
确认键
修改参数值确认
6
下移键
参数项减和参数值减
7
右移键
右移动光标
8
LED 亮度调整键
点按为选择参数的快揵；
9
模式转换键
点按为选择参数的快揵
10
剪线模式调整键
点按为选择参数的快揵；长按为设值
参数的快揵
11
吸气模式调整键
点按为选择参数的快揵；长按为设值
参数的快揵
12
料选择快捷键
点按为选择布料的快揵；长按为查看
或手动校正光眼值的快揵
13
抬压脚模式调整键
点按为选择参数的快揵；长按为设值
参数的快揵

- 3 -

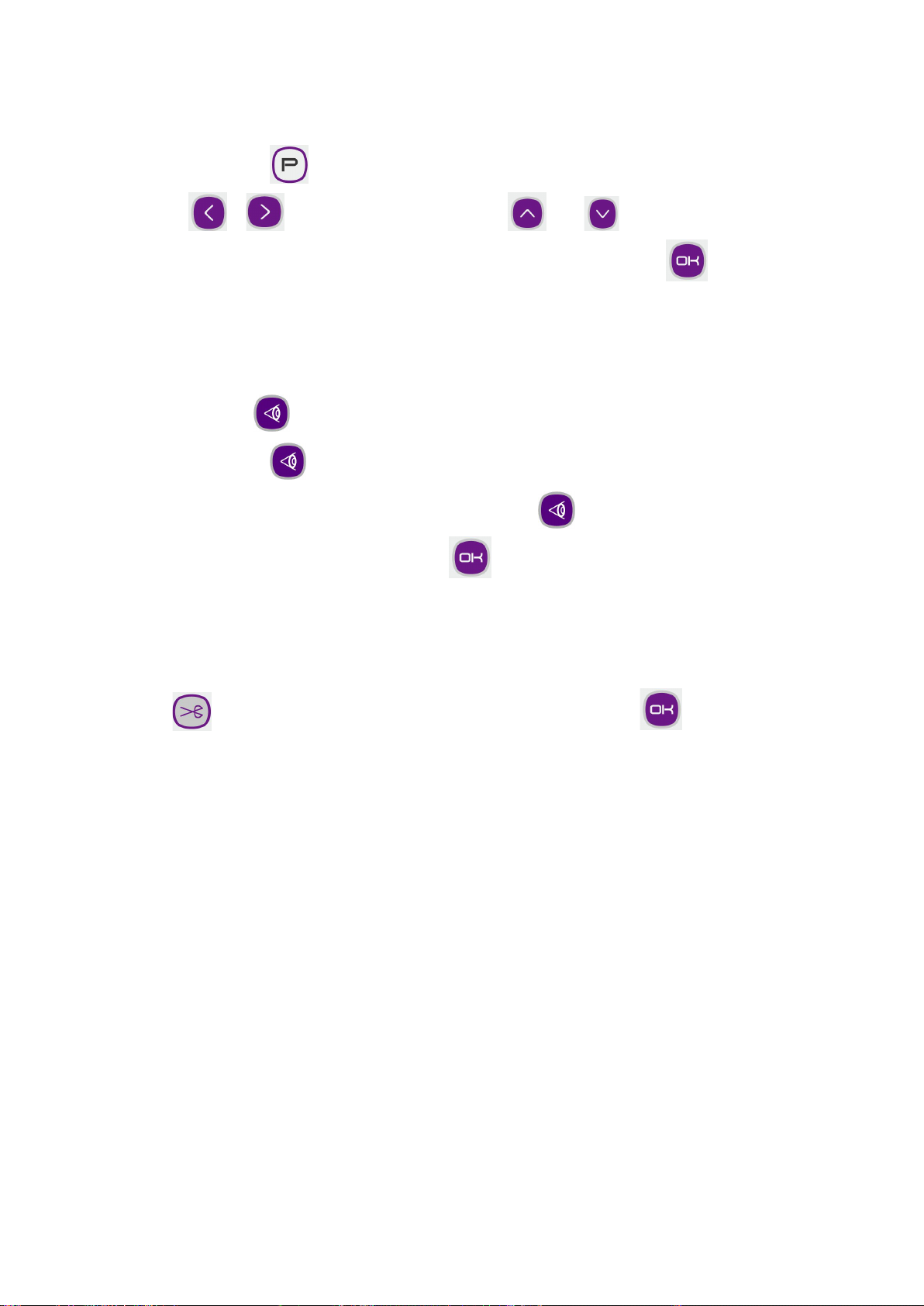

二、用户区参数的修改
当用户长按下 键时，进入用户参数模式；通过按键 、 修改对应的
参数号，通过按键 、 修改对应的参数值，按键确认。显示相应的
参数序号及参数内容；当用户点按下 键，退回到待机界面。
三、自动/半自动模式的修改
当用户点按下 键时，进入人工、半自动、自由缝和全自动模式的修改状
态，不断按键时，模式循环如以下四种状态：人工、半自动、自由缝和全自动。
四、吸气模式的修改
当用户点按下 键时，即可修改吸气模式。不断点按时，模式循环如以下
几种状态：前吸气、后吸气、前后吸气、关闭；长按 键时，相关参数调整的快
揵键。
五、剪线模式的修改
当用户点按下 键时，即可修改剪线模式。不断点按时，模式循环如以下
几种状态：前剪线、后剪线、前后剪线、关闭；长按 键时，相关参数调整的快
揵键。
六、抬压脚模式的修改
当用户点按下 键时，即可修改抬压脚模式。不断点按时，模式循环如以下几
种状态：前抬压脚、后抬压脚、前后抬压脚、关闭；长按 键时，相关参数调整
的快揵键。
七、最高转速的修改
按一下 键即可进入最高转速修改模式。按键 、 可以修改最高速度，
按一下递增/减100rpm。显示如下：
最高转速 6200 rpm
长按 键时，相关参数调整的快揵键。

- 4 -
八、用户及技术区参数的修改
当用户长按住 键不放，则显示“密码：0000 ”。要求用户输入参数密码，用户通
过按键 、 修改对应的密码位。通过按 键、 修改对应的密码值。
每调整一个密码值，对应的字符位显示相应的数值。密码输入完成后，按 键确认。
若密码输入正确，则进入用户及技术参数修改模式。显示相应的参数序号及参数
内容。
九、布料选择模式及光眼值校正
1）首次点按 键时为布料选择模式
当前界面再次点按 键是查看光眼数值和手动微调光眼数值；
2）出厂默认为普通布料，当遇到不同布料时，请先点按 键，出现“布料选择”界面
时，根据不同的需求选择相应的布料，再按 键，系统自动校正光眼值 ；
3）布料适用范围：A:厚料 B:普通 C:薄料 D:透明 E:大网 F:小网
备注：在选择布料时，请勿将布料遮挡光眼；在正常使用系统时，要及时清理光眼上的布屑
等。
十、快捷恢复参数及密码功能
长按 键，选择 P98 参数，输入包缝的参数密码“XXXX”，长按 键 2s，直到界
面跳回主界面，恢复当前的区域参数为出厂默认值。
