English (Original instructions)

c) Prevent unintentional starting. Ensure the

switch is in the oﬀ-position before connecting

to power source and/or battery pack, picking up

or carrying the tool.

Carrying power tools with your ﬁnger on the switch

or energising power tools that have the switch on

invites accidents.

d) Remove any adjusting key or wrench before

turning the power tool on.

A wrench or a key left attached to a rotating part of

the power tool may result in personal injury.

e) Do not overreach. Keep proper footing and

balance at all times.

This enables better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose clothing or

jewellery. Keep your hair and clothing away

from moving parts.

Loose clothes, jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the connection of

dust extraction and collection facilities, ensure

these are connected and properly used.

Use of dust collection can reduce dust-related

hazards.

h) Do not let familiarity gained from frequent use

of tools allow you to become complacent and

ignore tool safety principles.

A careless action can cause severe injury within a

fraction of a second.

4) Power tool use and care

a) Do not force the power tool. Use the correct

power tool for your application.

The correct power tool will do the job better and safer

at the rate for which it was designed.

b) Do not use the power tool if the switch does not

turn it on and oﬀ.

Any power tool that cannot be controlled with the

switch is dangerous and must be repaired.

c) Disconnect the plug from the power source and/

or remove the battery pack, if detachable, from

the power tool before making any adjustments,

changing accessories, or storing power tools.

Such preventive safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach of

children and do not allow persons unfamiliar

with the power tool or these instructions to

operate the power tool.

Power tools are dangerous in the hands of untrained

users.

e) Maintain power tools and accessories. Check

for misalignment or binding of moving parts,

breakage of parts and any other condition

that may aﬀect the power toolʼs operation. If

damaged, have the power tool repaired before

use.

Many accidents are caused by poorly maintained

power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with sharp cutting

edges are less likely to bind and are easier to control.

g) Use the power tool, accessories and tool bits

etc. in accordance with these instructions,

taking into account the working conditions and

the work to be performed.

Use of the power tool for operations diﬀerent from

those intended could result in a hazardous situation.

GENERAL POWER TOOL SAFETY

WARNINGS

WARNING

Read all safety warnings, instructions, illustrations and

speciﬁcations provided with this power tool.

Failure to follow all instructions listed below may result in

electric shock, ﬁre and/or serious injury.

Save all warnings and instructions for future reference.

The term “power tool” in the warnings refers to your mains-

operated (corded) power tool or battery-operated (cordless)

power tool.

1) Work area safety

a) Keep work area clean and well lit.

Cluttered or dark areas invite accidents.

b) Do not operate power tools in explosive

atmospheres, such as in the presence of

ﬂammable liquids, gases or dust.

Power tools create sparks which may ignite the dust

or fumes.

c) Keep children and bystanders away while

operating a power tool.

Distractions can cause you to lose control.

2) Electrical safety

a) Power tool plugs must match the outlet. Never

modify the plug in any way. Do not use any

adapter plugs with earthed (grounded) power

tools.

Unmodiﬁed plugs and matching outlets will reduce

risk of electric shock.

b) Avoid body contact with earthed or grounded

surfaces, such as pipes, radiators, ranges and

refrigerators.

There is an increased risk of electric shock if your

body is earthed or grounded.

c) Do not expose power tools to rain or wet

conditions.

Water entering a power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the cord for

carrying, pulling or unplugging the power tool.

Keep cord away from heat, oil, sharp edges or

moving parts.

Damaged or entangled cords increase the risk of

electric shock.

e) When operating a power tool outdoors, use an

extension cord suitable for outdoor use.

Use of a cord suitable for outdoor use reduces the

risk of electric shock.

f) If operating a power tool in a damp location

is unavoidable, use a residual current device

(RCD) protected supply.

Use of an RCD reduces the risk of electric shock.

3) Personal safety

a) Stay alert, watch what you are doing and use

common sense when operating a power tool.

Do not use a power tool while you are tired

or under the inﬂuence of drugs, alcohol or

medication.

A moment of inattention while operating power tools

may result in serious personal injury.

b) Use personal protective equipment. Always

wear eye protection.

Protective equipment such as a dust mask, non-skid

safety shoes, hard hat or hearing protection used for

appropriate conditions will reduce personal injuries.

0000BookCJ160V.indb20000BookCJ160V.indb2 2019/11/0111:54:132019/11/0111:54:13

English

h) Keep handles and grasping surfaces dry, clean

and free from oil and grease.

Slippery handles and grasping surfaces do not

allow for safe handling and control of the tool in

unexpected situations.

5) Service

a) Have your power tool serviced by a qualiﬁed

repair person using only identical replacement

parts.

This will ensure that the safety of the power tool is

maintained.

PRECAUTION

Keep children and inﬁrm persons away.

When not in use, tools should be stored out of reach of

children and inﬁrm persons.

JIG SAW SAFETY WARNINGS

1. Hold the power tool by insulated gripping surfaces,

when performing an operation where the cutting

accessory may contact hidden wiring or its own

cord.

Cutting accessory contacting a “live” wire may make

exposed metal parts of the power tool “live” and could

give the operator an electric shock.

2. Use clamps or another practical way to secure and

support the workpiece to a stable platform.

Holding the workpiece by hand or against your body

leaves it unstable and may lead to loss of control.

ADDITIONAL SAFETY WARNINGS

1. This jig saw employs a high-power motor. If the machine

is used continuously at low speed, an extra load is

applied to the motor which can result in motor seizure.

Always operate the power tool so that the blade is not

caught by the material during operation. Always adjust

the blade speed to enable smooth cutting.

2. Ensure that the power source to be utilized conforms

to the power requirements speciﬁed on the product

nameplate.

3. Ensure that the power switch is in the OFF position.

If the plug is connected to a receptacle while the power

switch is in the ON position, the power tool will start

operating immediately, which could cause a serious

accident.

4. When the work area is removed from the power source,

use an extension cord of suﬃcient thickness and rated

capacity. The extension cord should be kept as short as

practicable.

5. Dust produced in operation

The dust produced in normal operation may aﬀect

the operator’s health. Either of following way is

recommended.

a) Wear a dust mask

b) Use external dust collection equipment

When using the external dust collection equipment,

connect the adapter with the hose from external dust

collection equipment.

6. During use, do not touch the metal portion of the tool.

7. Changing blades

○Be sure to switch power OFF and disconnect the plug

from the receptacle when changing blades.

○Do not open the lever when plunger is moving.

○Conﬁrm the protrusions of blade inserted to the blade

holder surely. (Fig. 2)

○Conﬁrm the blade located between the groove of roller.

(Fig. 2)

8. At low speed (dial setting: 1 or 2) do not cut a wood with

a thickness of more than 10 mm or metal with a thickness

of more than 1 mm.

9. In order to prevent blade dislodging, damage or

excessive wear on the plunger, please make sure to

have surface of the base plate attached to the work piece

while sawing.

10. To ensure accurate cutting when using the guide

(Fig. 13), always set the orbital position to “0”.

11. When sawing a small circular arc, reduce the feeding

speed of the machine. If the machine is fed too fast, it

could cause the blade to break.

12. Circular cutting must be done with the blade

approximately vertical to the bottom surface of the base.

13. Angular cutting can not be done when adopting dust

collector.

14. RCD

The use of a residual current device with a rated residual

current of 30 mA or less at all times is recommended.

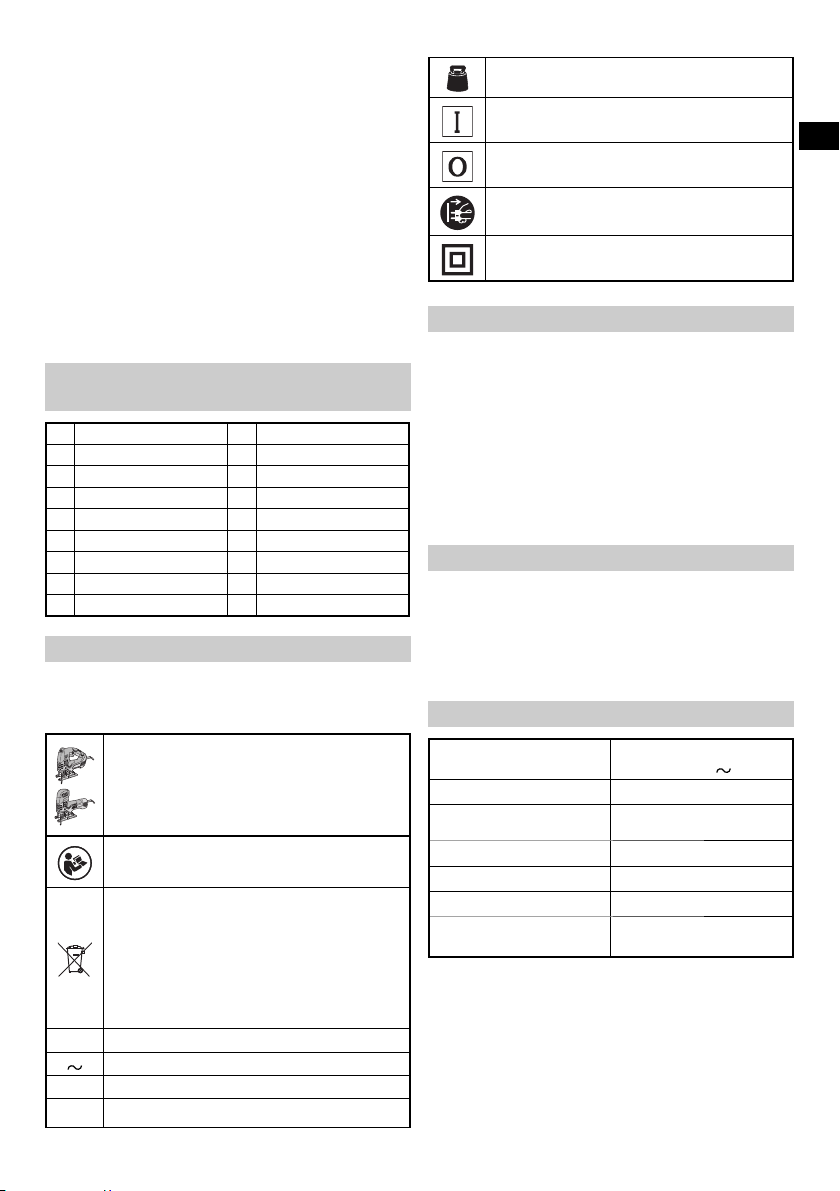

NAMES OF PARTS (Fig. 1 – Fig. 18)

ⓐSwitch ⓙGuide

ⓑLever ⓚDust collector

ⓒPlunger ⓛChip cover

ⓓBlade holder ⓜWood screw / Nail

ⓔBlade ⓝSub base

ⓕRoller ⓟHexagonal bar wrench

ⓖBase ⓠOiler

ⓗBase plate ⓡSplinter guard

ⓘDial ⓢCase

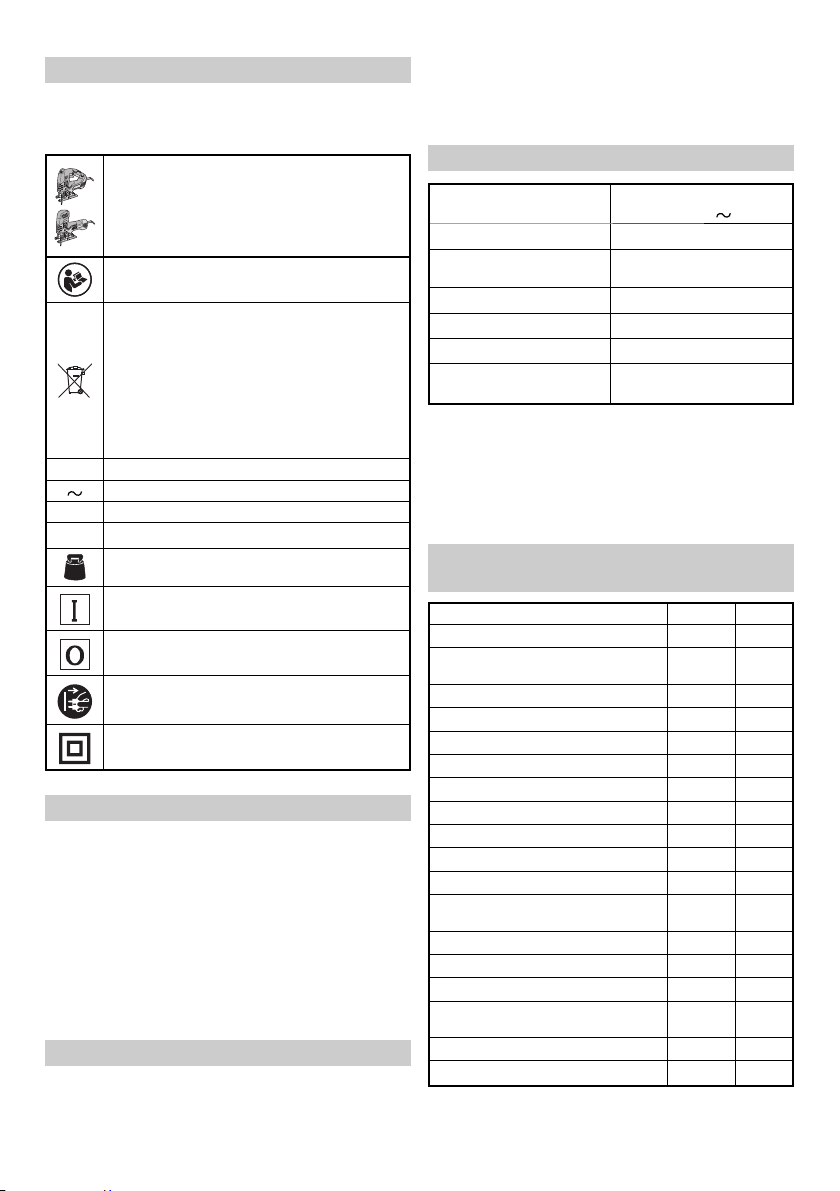

SYMBOLS

WARNING

The following show symbols used for the machine.

Be sure that you understand their meaning before

use.

CJ160V / CJ160VA : Jig saw

To reduce the risk of injury, user must read

instruction manual.

Only for EU countries

Do not dispose of electric tools together with

household waste material!

In observance of European Directive 2012/19/

EU on waste electrical and electronic equipment

and its implementation in accordance with

national law, electric tools that have reached

the end of their life must be collected separately

and returned to an environmentally compatible

recycling facility.

V Rated voltage

Alternating current

P Power input

n0No-load speed

Weight

(According to EPTA-Procedure 01/2014)

0000BookCJ160V.indb30000BookCJ160V.indb3 2019/11/0111:54:132019/11/0111:54:13

English

Switching ON

Switching OFF

Disconnect mains plug from electrical outlet

Class II tool

STANDARD ACCESSORIES

In addition to the main unit (1 unit), the package contains the

accessories listed in the below.

○Blades (No. 41, No. 123X) ..................................1 each

No. 41: Refer to Table 1

No. 123X: Mild steel plate 1.5 – 10 mm

○Sub base.......................................................................1

○Hexagon bar wrench.....................................................1

○Splinter guard................................................................1

○Dust collector................................................................1

○Chip cover.....................................................................1

Standard accessories are subject to change without notice.

APPLICATIONS

○Cutting various lumber and pocket cutting

○Cutting mild steel plate, aluminum plate, and copper

plate

○Cutting synthetic resins, such as phenol resin and vinyl

chloride

○Cutting thin and soft construction materials

○Cutting stainless steel plate (with No. 97 blade)

SPECIFICATIONS

Voltage (by areas)*1

(110 V, 120 V, 220 V, 230 V,

240 V)

Power Input*1 800 W

Max. cutting depth Wood 160 mm

Mild steel 10 mm

No-load speed*1 800 – 2800 min-1

Stroke 26 mm

Min. cutting radius 25 mm

Weight*2 2.7 kg (CJ160V),

2.6 kg (CJ160VA)

*1 Be sure to check the nameplate on product as it is

subject to change by areas.

*2 Weight: According to EPTA-Procedure 01/2014

NOTE

Due to HiKOKI’s continuing program of research and

development, the speciﬁcations herein are subject to

change without prior notice.

MOUNTING AND OPERATION

Action Figure Page

Changing blades 2 113

Adjusting the blade operating

speed*1 3113

Switch operation 4 114

How to use the LED light 5 114

Adjusting the orbital operation 6 114

Splinter guard 7 114

Sub base*2 8 115

Chip cover 9 115

Housing the hexagonal bar wrench 10 115

Mounting the guide 11 115

Rectilinear cutting 12 115

Cutting a circle or a circular arc 13 115

Cutting metallic materials 14 116

Angular cutting 15 116

Pocket cutting 16 116

Concerning cutting of stainless steel

plates 17 117

Connecting with cleaner 18 117

Selecting accessories ―118

*1 The tool is equipped with two modes: “Standard Mode”

and “AUTO Mode”.

(1) Standard Mode

You can change the blade operating speed between

800 to 2800 min-1 by adjusting the dial from “1” to “5”.

(2) AUTO Mode

Depending on the workload, AUTO Mode “A” will

automatically change the blade operating speed

to 1400 min-1 or 2800 min-1. This has the eﬀect of

lowering vibration and noise prior to and during

operation.

Adjust the dial for the mode and speed that best suits

your task conditions and materials.

Blade operating speed

Mode Dial Blade operating speed

Standard Mode 1 – 5 800 – 2800 min-1

AUTO Mode A No load: 1400 min-1

With load: 2800 min-1

With AUTO Mode, the vibration frequency may not

reach 2800 min-1 or return to 1400 min-1 depending on

variables such as the type of work.

NOTE*2

When the sub base is attached, the blade’s protrusion

from the material being cut will be reduced by 3mm.When

the blade has been moved down to the lowest point,

check to make sure that it is protruding from the material.

SELECTION OF BLADES

Accessory blades

To ensure maximum operating eﬃciency and results, it is

very important to select the appropriate blade best suited to

the type and thickness of the material to be cut. Three types

of blades are provided as standard accessories. The blade

number is engraved in the vicinity of the mounting portion

of each blade. Select appropriate blades by referring to

Table 1.

0000BookCJ160V.indb40000BookCJ160V.indb4 2019/11/0111:54:132019/11/0111:54:13

English

MAINTENANCE AND INSPECTION

1. Inspecting the blade

Continued use of a dull or damaged blade will result in

reduced cutting eﬃciency and may cause overloading of

the motor. Replace the blade with a new one as soon as

excessive abrasion is noted.

2. Inspecting the mounting screws

Regularly inspect all mounting screws and ensure that

they are properly tightened. Should any of the screws be

loose, retighten them immediately. Failure to do so could

result in serious hazard.

3. Maintenance of the motor

The motor unit winding is the very “heart” of the power

tool. Exercise due care to ensure the winding does not

become damaged and/or wet with oil or water.

4. Inspecting the carbon brushes

For your continued safety and electrical shock protection,

carbon brush inspection and replacement on this tool

should ONLY be performed by a HiKOKI AUTHORIZED

SERVICE CENTER.

5. Replacing supply cord

If the supply cord of Tool is damaged, the Tool must be

returned to HiKOKI Authorized Service Center for the

cord to be replaced.

CAUTION

In the operation and maintenance of power tools, the

safety regulations and standards prescribed in each

country must be observed.

GUARANTEE

We guarantee HiKOKI power tools in accordance with

statutory/country speciﬁc regulation. This guarantee does

not cover defects or damage due to misuse, abuse, or

normal wear and tear. In case of complaint, please send

the power tool, undismantled, with the GUARANTEE

CERTIFICATE

found at the end of this Handling instruction,

to a HiKOKI Authorized Service Center.

IMPORTANT

Correct connection of the plug

The wires of the main lead are coloured in accordance with

the following code:

Blue: — Neutral

Brown: — Live

As the colours of the wires in the main lead of this tool may

not correspond with the coloured markings identifying the

terminals in your plug proceed as follows:

The wire coloured blue must be connected to the terminal

marked with the letter N or coloured black. The wire

coloured brown must be connected to the terminal marked

with the letter L or coloured red. Neither core must be

connected to the each terminal.

NOTE:

This requirement is provided according to BRITISH

STANDARD 2769: 1984.

Therefore, the letter code and colour code may not be

applicable to other markets except The United Kingdom.

Information concerning airborne noise and vibration

The measured values were determined according to

EN62841 and declared in accordance with ISO 4871.

Measured A-weighted sound power level:

95 dB (A) (CJ160V)

96 dB (A) (CJ160VA)

Measured A-weighted sound pressure level:

84 dB (A) (CJ160V)

85 dB (A) (CJ160VA)

Uncertainty K: 5 dB (A).

Wear hearing protection.

Vibration total values (triax vector sum) determined

according to EN62841.

Cutting boards:

Vibration emission value ah, B= 9.0 m/s2 (CJ160V)

9.5 m/s2 (CJ160VA)

Uncertainty K = 1.5 m/s2

Cutting sheet metal:

Vibration emission value ah, M= 4.9 m/s2 (CJ160V)

7.0 m/s2 (CJ160VA)

Uncertainty K = 1.5 m/s2

The declared vibration total value has been measured in

accordance with a standard test method and may be used

for comparing one tool with another.

It may also be used in a preliminary assessment of exposure.

WARNING

○The vibration emission during actual use of the power

tool can diﬀer from the declared total value depending in

the ways in which the tool is used.

○Identify safety measures to protect the operator that

are based on an estimation of exposure in the actual

conditions of use (taking account of all parts of the

operating cycle such as the times when the tool is

switched oﬀand when it is running idle in addition to the

trigger time).

NOTE

Due to HiKOKI’s continuing program of research and

development, the speciﬁcations herein are subject to

change without prior notice.

0000BookCJ160V.indb50000BookCJ160V.indb5 2019/11/0111:54:142019/11/0111:54:14

English

Table 1 List of appropriate blades

Material to

be cut

Blade

Material quality

No. 1

(Super

long) No. 11 No. 12 No. 15 No. 16 No. 21 No. 22 No. 41 No. 97

Thickness of material (mm)

Lumber General lumber

Below 135

10 - 55 Below 20 10 - 55 5 - 40 10 - 65

Plywood 5 - 30 Below 10 5 - 30 3 - 20

Iron plate

Mild steel plate 3 - 6 Below 3 2 - 5

Stainless steel

plate 1.5 - 2.5

Nonferrous

metal

Aluminium

copper, brass 3 - 12 Below 3 Below 5

Aluminium sash

Height up

to 25 Height up

to 25

Plastics

Phenol resin,

melamine, resin,

etc. 5 - 20 Below 6 5 - 15 Below 6 5 - 15

Vinyl chloride,

acryl resin, etc. 5 - 30 Below 10 5 - 20 Below 5 5 - 30 3 - 20 5 - 15

Foamed

polyethylene,

foamed styrol 10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

Pulp

Card board,

corrugated paper 10 - 55 3 - 25 10 - 55 3 - 40

Hardboard 3 - 25 Below 6 3 - 25

Fiberboard Below 6

NOTE

The minimum cutting radius of No. 1 (Super long), No. 21, No. 22 and No. 41 blades is 100 mm.

0000BookCJ160V.indb60000BookCJ160V.indb6 2019/11/0111:54:142019/11/0111:54:14

Deutsch

(Übersetzung der Original-Gebrauchsanweisung)

f) Falls sich der Betrieb des Elektrowerkzeugs

in feuchter Umgebung nicht vermeiden lässt,

verwenden Sie eine Stromversorgung mit

Fehlerstromschutzeinrichtung (Residual

Current Device, RCD).

DurchdenEinsatzeinerFehlerstromschutzeinrichtung

wird das Risiko eines elektrischen Schlages

reduziert.

3) Persönliche Sicherheit

a) Bleiben Sie wachsam, achten Sie auf das, was

Sie tun, und setzen Sie Ihren Verstand ein, wenn

Sie mit Elektrowerkzeugen arbeiten.

Benutzen Sie keine Elektrowerkzeuge, wenn

Sie müde sind oder unter Einﬂuss von Drogen,

Alkohol oder Medikamenten stehen.

Bei der Arbeit mit Elektrowerkzeugen können bereits

kurze Phasen der Unaufmerksamkeit zu schweren

Verletzungen führen.

b) Benutzen Sie eine persönliche

Schutzausrüstung. Tragen Sie immer einen

Augenschutz.

Schutzausrüstung wie Staubmaske, rutschfeste

Sicherheitsschuhe, Schutzhelm und Gehörschutz

senken bei angemessenem Einsatz das

Verletzungsrisiko.

c) Vermeiden Sie unbeabsichtigtes Einschalten.

Achten Sie darauf, dass sich der Schalter

in der Aus- (Oﬀ-) Position beﬁndet, ehe Sie

das Gerät mit der Stromversorgung und/

oder Batteriestromversorgung verbinden, es

aufheben oder herumtragen.

Das Herumtragen von Elektrowerkzeugen mit

dem Finger am Schalter oder das Herstellen der

Stromversorgung bei betätigtem Schalter zieht

Unfälle regelrecht an.

d) Entfernen Sie sämtliche Einstellwerkzeuge

(Einstellschlüssel), ehe Sie das Elektrowerkzeug

einschalten.

Ein an einem beweglichenTeil des Elektrowerkzeugs

angebrachter Schlüssel kann zu Verletzungen

führen.

e) Überstrecken Sie sich nicht. Achten Sie jederzeit

darauf, sicher zu stehen und das Gleichgewicht

zu bewahren.

Dadurch haben Sie das Elektrowerkzeug in

unerwarteten Situationen besser im Griﬀ.

f) Tragen Sie geeignete Kleidung.Tragen Sie keine

lose Kleidung oder Schmuck. Halten Sie Ihr

Haar und Ihre Kleidung von beweglichen Teilen

fern.

Lose Kleidung, Schmuck oder langes Haar kann von

beweglichen Teilen erfasst werden.

g) Wenn Anschlüsse für Staubabsaug- und -

sammelvorrichtungen vorhanden sind, sorgen

Sie dafür, dass diese richtig angeschlossen und

eingesetzt werden.

DurchEntfernendesStaubes könnenstaubbezogene

Gefahren vermindert werden.

h) Lassen Sie es nicht zu, dass die durch

häuﬁgen Gebrauch von Werkzeugen erworbene

Vertrautheit Sie nachlässig macht und Sie

die Sicherheitsrichtlinien für das Werkzeug

ignorieren.

Eine unvorsichtige Handlung kann in

Sekundenbruchteilen zu schweren Verletzungen

führen.

4) Einsatz und Pﬂege von Elektrowerkzeugen

a) Überbeanspruchen Sie Elektrowerkzeuge nicht.

Benutzen Sie das richtige Elektrowerkzeug für

Ihren Einsatzzweck.

ALLGEMEINE

SICHERHEITSHINWEISE FÜR

ELEKTROGERÄTE

WARNUNG

Bitte beachten Sie sämtliche mit diesem Elektrogerät

gelieferten Sicherheitshinweise, Anweisungen,

Illustrationen und technischen Angaben.

Wenn die nachfolgenden Anweisungen nicht befolgt werden,

kann es zu Stromschlag, Brand und/oder ernsthaften

Verletzungen kommen.

Bitte bewahren Sie alleWarnhinweise und Anweisungen

zum späteren Nachschlagen auf.

Der Begriﬀ„Elektrowerkzeug“ bezieht sich in den

Warnhinweisen auf Elektrowerkzeuge mit Netz-

(schnurgebunden) oder Akkubetrieb (schnurlos).

1) Sicherheit im Arbeitsbereich

a) Sorgen Sie für einen sauberen und gut

ausgeleuchteten Arbeitsbereich.

Zugestellte oder dunkle Bereiche ziehen Unfälle

förmlich an.

b) Verwenden Sie Elektrowerkzeuge niemals an

Orten, an denen Explosionsgefahr besteht,

wie zum Beispiel in der Nähe von leicht

entﬂammbaren Flüssigkeiten, Gasen oder

Stäuben.

Bei der Arbeit mit Elektrowerkzeugen kann es zu

Funkenbildung kommen, wodurch sich Stäube oder

Dämpfe entzünden können.

c) Sorgen Sie bei der Arbeit mit Elektrowerkzeugen

dafür, dass sich keine Zuschauer (insbesondere

Kinder) in der Nähe beﬁnden.

Wenn Sie abgelenkt werden, können Sie die

Kontrolle über das Werkzeug verlieren.

2) Elektrische Sicherheit

a) Elektrowerkzeuge müssen mit passender

Stromversorgung betrieben werden. Nehmen

Sie niemals irgendwelche Änderungen am

Anschlussstecker vor. Verwenden Sie bei

Elektrowerkzeugen mit Schutzkontakt (geerdet)

niemals Adapterstecker.

Stecker im Originalzustand und passende

Steckdosen reduzieren das Stromschlagrisiko.

b) Vermeiden Sie Körperkontakt mit geerdeten

Gegenständen wie Rohrleitungen, Heizungen,

Herden oder Kühlschränken.

Bei Körperkontakt mit geerdeten Gegenständen

besteht ein erhöhtes Stromschlagrisiko.

c) Setzen Sie Elektrowerkzeuge niemals Regen

oder sonstiger Feuchtigkeit aus.

Wenn Flüssigkeiten in ein Elektrowerkzeug

eindringen, erhöht sich das Stromschlagrisiko.

d) Verwenden Sie das Anschlusskabel nicht

missbräuchlich.Tragen Sie das Elektrowerkzeug

niemals am Stromkabel, ziehen Sie es nicht

damit heran und ziehen Sie den Stecker nicht

am Anschlusskabel aus der Steckdose.

Halten Sie das Anschlusskabel von Hitzequellen,

Öl, scharfen Kanten und beweglichen Teilen

fern.

Beschädigte oder verdrehte Anschlusskabel

erhöhen das Stromschlagrisiko.

e) Verwenden Sie, wenn Sie ein Elektrowerkzeug

im Freien benutzen, ein für den Außeneinsatz

geeignetes Verlängerungskabel.

Ein für den Außeneinsatz geeignetes Kabel

vermindert das Stromschlagrisiko.

0000BookCJ160V.indb70000BookCJ160V.indb7 2019/11/0111:54:142019/11/0111:54:14

Deutsch

Das richtige Elektrowerkzeug erledigt seine Arbeit

bei bestimmungsgemäßem Einsatz besser und

sicherer.

b) Benutzen Sie das Elektrowerkzeug nicht, wenn

es sich nicht am Schalter ein- und ausschalten

lässt.

Jedes Elektrowerkzeug, das nicht mit dem Schalter

betätigt werden kann, stellt eine Gefahr dar und

muss repariert werden.

c) Ziehen Sie den Stecker der Stromversorgung

ab und/oder entfernen Sie den Akkupack

vom Elektrowerkzeug, falls abnehmbar, ehe

Sie Einstellarbeiten vornehmen, Zubehörteile

tauschen oder das Elektrowerkzeug verstauen.

Solche präventiven Sicherheitsmaßnahmen

verhindern den unbeabsichtigten Anlauf des

Elektrowerkzeugs und die damit verbundenen

Gefahren.

d) Lagern Sie nicht benutzte Elektrowerkzeuge

außerhalb der Reichweite von Kindern, lassen

Sie nicht zu, dass Personen das Elektrowerkzeug

bedienen, die nicht mit dem Werkzeug selbst

und/oder diesen Anweisungen vertraut sind.

Elektrowerkzeuge in ungeschulten Händen sind

gefährlich.

e) Wartung von Elektrowerkzeugen und Zubehör.

Prüfen Sie sie auf Fehlausrichtungen,

Leichtgängigkeit beweglicher Teile,

Beschädigungen von Teilen und auf alle

anderen Umstände, die sich auf den Betrieb des

Elektrowerkzeugs auswirken können. Lassen

Sie das Elektrowerkzeug bei Beschädigungen

reparieren, ehe Sie es benutzen.

Viele Unfälle mit Elektrowerkzeugen sind auf

schlechte Wartung zurückzuführen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber.

Richtig gewartete Schneidwerkzeuge mit scharfen

Schneiden bleiben weniger häuﬁg hängen und sind

einfacher zu beherrschen.

g) Benutzen Sie Elektrowerkzeuge, Zubehör,

Werkzeugspitzen und Ähnliches in

Übereinstimmung mit diesen Anweisungen

– beachten Sie dabei die jeweiligen

Arbeitsbedingungen und die Art der

auszuführenden Arbeiten.

Der Gebrauch des Elektrowerkzeugs für andere

als die vorgesehenen Anwendungen kann zu

gefährlichen Situationen führen.

h) Halten Sie Handgriﬀe und Greiﬄächen trocken,

sauber und frei von Öl und Fett.

Rutschige Handgriﬀe und Greiﬄächen lassen keine

sichere Handhabung und Kontrolle des Werkzeugs

in unerwarteten Situationen zu.

5) Service

a) Lassen Sie Elektrowerkzeuge durch qualiﬁzierte

Fachkräfte und nur unter Einsatz passender

Originalersatzteile warten.

Dies sorgt dafür, dass die Sicherheit des

Elektrowerkzeugs nicht beeinträchtigt wird.

VORSICHT

Von Kindern und gebrechlichen Personen fernhalten.

Werkzeuge sollten bei Nichtgebrauch außerhalb der

Reichweite von Kindern und gebrechlichen Personen

aufbewahrt werden.

SICHERHEITSHINWEISE FÜR DIE

STICHSÄGE

1. Halten Sie das Elektrowerkzeug bei Arbeiten,

bei denen das Schneidezubehör verborgene

Stromleitungen berühren könnte, nur an den

isolierten Griﬀ-Flächen.

Schneidezubehör, das eine „stromführende“ Leitung

berührt, kann nackte Metallteile des Elektrogeräts „unter

Strom setzen“ und dem Bediener einen Stromschlag

versetzen.

2. Verwenden Sie Zwingen oder eine andere

praktische Möglichkeit zum Sichern und Abstützen

des Werkzeugs auf einer stabilen Plattform.

Wenn Sie das Werkstück mit der Hand festhalten oder

gegen Ihren Körper drücken, ist es nicht stabil und es

kann zum Verlust der Kontrolle kommen.

ZUSÄTZLICHE

SICHERHEITSHINWEISE

1. Diese Stichsäge verwendet einen Hochleistungsmotor.

Wird die Maschine dauerhaft bei niedriger

Geschwindigkeit verwendet, wird eine Extralast auf den

Motor angewandt, was zum Festfressen des Motors

führen kann. Bedienen Sie das Elektrowerkzeug immer

so, dass sich die Klinge nicht während des Betriebs im

Material verfängt.Stellen Sie die Klingengeschwindigkeit

immer so ein, dass ein glatter Schnitt möglich ist.

2. Stellen Sie sicher, dass die zu verwendende

Netzspannung der Angabe auf dem Typenschild

entspricht.

3. Prüfen Sie, dass der Netzschalter auf AUS steht.

Wenn der Stecker an das Netz angeschlossen wird,

während der Schalter auf „ON“ steht, beginnt das

Werkzeug sofort zu laufen, was gefährlich ist.

4. Verwenden Sie, wenn der Arbeitsbereich nicht in der

Nähe des Netzanschlusses liegt, einVerlängerungskabel

ausreichenden Querschnitts und ausreichender

Nennleistung.Das Verlängerungskabel sollte so kurz wie

möglich gehalten werden.

5. Im Betrieb produzierter Staub

Der im normalen Betrieb produzierte Staub kann die

Gesundheit des Bedieners beeinträchtigen. Einer der

folgenden Wege wird empfohlen.

a) Tragen Sie eine Staubschutzmaske

b)VerwendenSieeineexterneStaubfangausrüstung

Wenn Sie eine externe Staubfangausrüstung verwenden,

verbinden Sie den Adapter mit dem Schlauch der

externen Staubfangausrüstung.

6. Berühren Sie während der Verwendung nicht die

Metallteile des Werkzeugs.

7. Klingenwechsel

○Achten Sie darauf, die Stromversorgung auf AUS zu

schalten und den Stecker aus der Steckdose zu ziehen,

wenn Sie die Klingen wechseln.

○Öﬀnen Sie den Hebel nicht, während der Kolben sich

bewegt.

○Achten Sie sorgfältig darauf, dass die Vorsprünge an

der Klinge sicher in den Klingenhalter eingesetzt sind.

(Abb. 2)

○Achten Sie sorgfältig darauf, dass die Klinge zwischen

den Kerben der Rollen sitzt. (Abb. 2)

8. Bei niedriger Geschwindigkeit (Reglereinstellung: 1 oder

2) schneiden Sie kein Holz, das dicker als 10 mm ist oder

Metall, dass dicker als 1 mm ist.

0000BookCJ160V.indb80000BookCJ160V.indb8 2019/11/0111:54:142019/11/0111:54:14

Deutsch

9. Um zu verhindern, dass die Klinge sich löst oder der

Kolben beschädigt wird oder stark verschleißt, achten

Sie darauf, dass Sie die Oberﬂäche der Basisplatte auf

dem Werkstück halten während Sie sägen.

10. Um genaues Sägen zu gewährleisten, wenn Sie

die Führung verwenden (Abb. 13), stellen Sie die

Orbitalposition immer auf „0“.

11. Wenn Sie einen kleinen kreisförmigen Bogen sägen,

reduzieren Sie die Vorschubgeschwindigkeit der

Maschine. Ist der Vorschub der Maschine zu schnell,

kann dadurch die Klinge brechen.

12. Kreisförmiges Schneiden muss durchgeführt

werden, wenn die Klinge näherungsweise vertikal zur

Bodenﬂäche der Basis steht.

13. Gewinkeltes Schneiden kann nicht durchgeführt werden,

wenn der Staubsammler angeschlossen ist.

14. RCD (Fehlerstromschutzschalter)

Wir empfehlen den ständigen Einsatz eines

Fehlerstromschutzschalters mit einem Nennstrom bis 30 mA.

BEZEICHNUNG DER TEILE

(Abb. 1 – Abb. 18)

ⓐSchalter ⓙFührung

ⓑHebel ⓚStaubsammler

ⓒKolben ⓛSpäneabdeckung

ⓓSägeblatthalter ⓜHolzschraube / Nagel

ⓔBlatt ⓝSubbasis

ⓕFührungsrolle ⓟ

Sechskantinnenschüssel

ⓖGrundplatte ⓠÖler

ⓗBodenplatte ⓡSplitterschutz

ⓘSkalenscheibe ⓢGehäuse

SYMBOLE

WARNUNG

Die folgenden Symbole werden für diese Maschine

verwendet. Achten Sie darauf, diese vor der

Verwendung zu verstehen.

CJ160V / CJ160VA : Stichsäge

Der Anwender muss die Bedienungsanleitung

lesen, um das Risiko einer Verletzung zu

verringern.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den

Hausmüll!

Gemäß der Europäischen Richtlinie 2012/19/

EU über Elektro- und Elektronik- Altgeräte

und Umsetzung in nationales Recht müssen

verbrauchte Elektrowerkzeuge getrennt

gesammelt und einer umweltgerechten

Wiederverwertung zugeführt werden.

VNennspannung

Wechselstrom

PStromaufnahme

n0Leerlaufdrehzahl

Gewicht

(Gemäß EPTA-Prozedur 01/2014)

Einschalten ON

Ausschalten OFF

Trennen Sie den Hauptstecker von der

Steckdose ab

Werkzeug der Klasse II

STANDARDZUBEHÖR

Zusätzlich zum Hauptgerät (1 Gerät) enthält die Packung

das nachfolgend aufgelistete Zubehör.

○Klingen (Nr. 41, Nr. 123X) .........................................je 1

Nr. 41: Siehe Tabelle 1

Nr. 123X:Weichstahlplatte 1,5 – 10 mm

○Subbasis.......................................................................1

○Sechskantschlüssel ......................................................1

○Splitterschutz ................................................................1

○Staubsammler...............................................................1

○Späneabdeckung..........................................................1

Das Standardzubehör kann ohne vorherige

Bekanntmachung jederzeit geändert werden.

ANWENDUNGEN

○Schneiden verschiedener Hölzer undTaschenschneiden

○Schneiden von weichem Stahlblech, Aluminiumblech

und Kupferblech

○Schneiden synthetischer Harze, wie Phenolharz und

Vinylchlorid

○Schneiden dünner und weicher Baumaterialien

○Schneiden von Edelstahlblech (mit Klinge Nr. 97)

TECHNISCHE DATEN

Spannung (nach Gebieten)*1

(110 V, 120 V, 220 V, 230 V,

240 V)

Stromaufnahme

800 W

Max. Schnitttiefe Holz 160 mm

Weicher Stahl 10 mm

Leerlaufdrehzahl

800 – 2800 min-1

Hub 26 mm

Min. Schneideradius 25 mm

Gewicht

2,7 kg (CJ160V),

2,6 kg (CJ160VA)

*1 Prüfen Sie unbedingt die Gerätplakette auf dem Produkt,

da diese je nach Gebiet verschieden sein kann.

*2 Gewicht: Gemäß EPTA-Verfahren 01/2014

HINWEIS

Aufgrund des ständigen Forschungs- und

Entwicklungsprogramms von HiKOKI sind Änderungen

der hier gemachten technischen Angaben vorbehalten.

0000BookCJ160V.indb90000BookCJ160V.indb9 2019/11/0111:54:142019/11/0111:54:14

Deutsch

MONTAGE UND BETRIEB

Aktion

Abbildung

Seite

Klingenwechsel 2113

Einstellung der

Betriebsgeschwindigkeit der Klinge*1 3113

Betätigen des Schalters 4 114

Benutzung des LED-Lichts 5 114

Einstellung des Orbitalbetriebs 6114

Splitterschutz 7114

Subbasis*2 8115

Späneabdeckung 9115

Aufbewahren des

Sechskantschlüssels 10 115

Anbringen der Führung 11 115

Geradliniges Schneiden 12 115

Einen Kreis oder kreisförmigen

Bogen schneiden 13 115

Schneiden metallischer Materialien 14 116

Gewinkeltes Schneiden 15 116

Taschenschneiden 16 116

Bezüglich Sägen von

Edelstahlblechen 17 117

Mit Reiniger verbinden 18 117

Auswahl von Zubehör ―118

*1 Das Werkzeug ist mit zwei Modi ausgestattet:

„Standardmodus“ und „AUTO-Modus“.

(1) Standard-Modus

Sie können die Betriebsgeschwindigkeit der Klinge von

800 bis 2800 min-1 durch Einstellen des Reglers von „1“

bis „5“ ändern.

(2) AUTO-Modus

Je nach der Arbeitsbelastung wird im AUTO-Modus „A“

die Betriebsgeschwindigkeit der Klinge automatisch auf

1400 min-1 oder 2800 min-1 geändert. Dies senkt die

Vibrationen und den Geräuschpegel vor und während

des Betriebs.

Stellen Sie den Regler für den Modus und die

Geschwindigkeit ein, die am besten zu Ihren

Arbeitsbedingungen und Materialien passen.

Betriebsgeschwindigkeit der Klinge

Modus Skala

Betriebsgeschwindigkeit

der Klinge

Standardmodus 1 – 5 800 – 2800 min-1

AUTO-Modus A Ohne Last: 1400 min-1

Mit Last: 2800 min-1

Im AUTO-Modus erreicht die Vibrationsfrequenz

möglicherweise nicht 2800 min-1 oder kehrt zu

1400 min-1 zurück, abhängig von Variablen wie zum

Beispiel der Art der Arbeit.

HINWEIS*2

Wenn die Subbasis angebracht ist, reduziert sich der

Überstand der Klinge aus dem geschnittenen Material um

3 mm.Nachdem die Klinge zum niedrigsten Punkt bewegt

wurde, prüfen Sie, ob sie aus dem Material heraussteht.

AUSWAHL DER KLINGEN

Zubehör-Klingen

Um eine maximale Betriebseﬀektivität und -ergebnisse

zu erhalten, ist es sehr wichtig, die am besten passende

Klinge für den Typ und die Dicke des zu schneidenden

Materials auszuwählen. Drei Arten von Klingen sind als

Standardzubehör enthalten. Die Klingennummer ist in der

Nähe des Einsatzteils jeder Klinge eingraviert. Wählen Sie

die passende Klinge, indem Sie sich nach Tabelle 1 richten.

WARTUNG UND INSPEKTION

1. Inspektion des Klinge

DauerndeVerwendungeinerstumpfenoder beschädigten

Klinge führt zu reduzierter Schneideleistung und kann

zur Überlastung des Motors führen. Ersetzen Sie die

Klinge durch eine neue, sobald Sie stärkere Abnutzung

bemerken.

2. Inspektion der Befestigungsschrauben

Inspizieren Sie regelmäßig alle Befestigungsschrauben

und stellen Sie sicher, dass sie richtig festgezogen sind.

Sollte sich eine der Schrauben lockern, ziehen Sie sie

sofort wieder fest an. Falls dies nicht getan wird, könnte

das zu ernsthaften Gefahren führen.

3. Wartung des Motors

Die Wicklung des Motors ist das „Herzstück“ des

Elektrowerkzeugs. Wenden Sie die gebotene Sorgfalt

auf, um sicherzustellen, dass die Wicklung nicht

beschädigt und/oder mit Öl oder Wasser benetzt wird.

4. Inspektion der Kohlebürsten

Zur Erhaltung Ihrer Sicherheit und des Schutzes gegen

elektrischen Schlag sollten die Inspektion und das

Auswechseln der Kohlebürsten AUSSCHLIESSLICH

durch ein HiKOKI-KUNDENDIENSTZENTRUM

durchgeführt werden.

5. Auswechseln des Netzkabels

Ist das Netzkabel des Werkzeugs beschädigt, muss das

Werkzeug an ein autorisiertes HiKOKI Service-Center

zurückgegeben werden, damit das Kabel ausgetauscht

wird.

VORSICHT

Bei Betrieb und Wartung von Elektrowerkzeugen

müssen die Sicherheitsvorschriften und Normen

beachtet werden.

GARANTIE

Auf HiKOKI-Elektrowerkzeuge gewähren wir eine

Garantie unter Zugrundelegung der jeweils geltenden

gesetzlichen und landesspeziﬁschen Bedingungen.

Dieses Garantie erstreckt sich nicht auf Schäden, die auf

Missbrauch, bestimmungswidrigen Einsatz oder normalen

Verschleiß zurückzuführen sind. Im Schadensfall senden

Sie das nicht zerlegte Elektrowerkzeug zusammen mit

dem GARANTIESCHEIN, den Sie am Ende dieser

Bedienungsanleitung ﬁnden, an ein von HiKOKI autorisiertes

Servicezentrum.

0000BookCJ160V.indb100000BookCJ160V.indb10 2019/11/0111:54:142019/11/0111:54:14

Deutsch

Information über Betriebslärm und Vibration

Die gemessenen Werte wurden entsprechend EN62841

bestimmt und in Übereinstimmung mit ISO 4871

ausgewiesen.

Gemessener A-gewichteter Schallpegel:95 dB (A) (CJ160V)

96 dB (A) (CJ160VA)

Gemessener A-gewichteter Schalldruck:84 dB (A) (CJ160V)

85 dB (A) (CJ160VA)

Messunsicherheit K: 5 dB (A).

Gehörschutz tragen.

Gesamtvibrationswerte (3-Achsen-Vektorsumme), bestimmt

gemäß EN62841.

Schneiden von Brettern:

Vibrationsemissionswert ah, B= 9,0 m/s2 (CJ160V)

9,5 m/s2 (CJ160VA)

Messunsicherheit K = 1,5 m/s2

Schneiden von Metallblechen:

Vibrationsemissionswert ah, M= 4,9 m/s2 (CJ160V)

7,0 m/s2 (CJ160VA)

Messunsicherheit K = 1,5 m/s2

Der angegebene Vibrationsgesamtwert wurde nach einer

Standardtestmethode gemessen und kann zum Vergleich

zwischen verschiedenen Werkzeugen dienen.

Er kann auch für eine Vorbeurteilung der Aussetzung

verwendet werden.

WARNUNG

○Der Vibrationsemissionswert während der tatsächlichen

Benutzung des Elektrowerkzeugs kann von dem

deklarierten Gesamtwert abweichen, abhängig davon,

wie das Werkzeug verwendet wird.

○Legen Sie Sicherheitsmaßnahmen zum Schutz des

Bedieners fest, die auf einer Expositionseinschätzung

unter den tatsächlichen Benutzungsbedingungen

beruhen (unter Berücksichtigung aller Bereiche des

Betriebszyklus, darunter neben der Triggerzeit auch die

Zeiten, in denen das Werkzeug ausgeschaltet ist oder im

Leerlaufbetrieb läuft).

HINWEIS

Aufgrund des ständigen Forschungs- und

Entwicklungsprogramms von HiKOKI sind Änderungen der

hier gemachten technischen Angaben vorbehalten.

Tabelle 1 Liste passender Klingen

Zu schneidendes

Material

Klinge

Materialqualität

Nr. 1

(Superlang)

Nr. 11

Nr. 12

Nr. 15

Nr. 16

Nr. 21 Nr. 22 Nr. 41 Nr. 97

Dicke des Materials (mm)

Holz

Holz allgemein

Unter 135 10 - 55 Unter 20 10 - 55 5 - 40 10 - 65

Sperrholz

5 - 30 Unter 10 5 - 30 3 - 20

Eisenblech

Weiches

Stahlblech

3 - 6 Unter 3 2 - 5

Edelstahlblech

1,5 - 2,5

Nicht-Eisen-Metall

Aluminium,

Kupfer, Messing

3 - 12 Unter 3 Unter 5

Aluminiumrahmen

Höhe bis

zu 25 Höhe bis

zu 25

Kunststoﬀe

Phenolharz,

Melamin, Harz,

usw.

5 - 20 Unter 6 5 - 15 Unter 6 5 - 15

Vinylchlorid,

Acrylharz, usw.

5 - 30 Unter 10 5 - 20 Unter 5 5 - 30 3 - 20 5 - 15

Geschäumtes

Polyethylen,

Styropor

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

Papierbrei

Karton, geripptes

Papier

10 - 55 3 - 25 10 - 55 3 - 40

Harte Bretter

3 - 25 Unter 6 3 - 25

Faserbrett

Unter 6

HINWEIS

Der minimale Schneideradius der Klingen Nr. 1 (Superlang), Nr. 21, Nr. 22 und Nr. 41 ist 100 mm.

0000BookCJ160V.indb110000BookCJ160V.indb11 2019/11/0111:54:142019/11/0111:54:14

Français (Traduction des instructions d’origine)

3) Sécurité des personnes

a) Rester vigilant, regarder ce que l’on est en train

de faire et faire preuve de bon sens dans son

utilisation de l’outil.

Ne pas utiliser un outil lorsqu’on est fatigué

ou sous l’emprise de drogues, d’alcool ou de

médicaments.

Un moment d’inattention en cours d’utilisation d’un

outil peut entraîner des blessures graves.

b) Utiliser un équipement de sécurité. Toujours

porter des verres de protection.

L’utilisation d’un équipement de protection comme

un masque antipoussière, des chaussures de

sécurité antidérapantes, un casque de sécurité

ou des protections auditives dans des conditions

appropriées réduira les risques de blessures

corporelles.

c) Éviter tout démarrage intempestif. S’assurer

que l’interrupteur est en position d’arrêt avant

de brancher l’outil au secteur et/ou à la batterie,

de le ramasser ou de le porter.

Porter un outil en ayant le doigt sur l’interrupteur ou

brancher un outil dont l’interrupteur est en position

de marche est source d’accidents.

d) Retirer toute clé de réglage avant de mettre

l’outil en marche.

Une clé laissée ﬁxée sur une partie tournante de

l’outil peut donner lieu à des blessures.

e) Ne pas se pencher trop loin.Garder une position

et un équilibre adaptés à tout moment.

Cela permet un meilleur contrôle de l’outil dans des

situations inattendues.

f) S’habiller de manière adaptée. Ne pas porter

de vêtements amples ou de bijoux. Gardez

vos cheveux et vos vêtements loin des pièces

mobiles.

Les pièces en mouvement peuvent happer les

vêtements amples, les bijoux ou les cheveux longs.

g) Si des dispositifs sont fournis pour le

raccordement d’équipements pour l’extraction

et la récupération des poussières, s’assurer

qu’ils sont connectés et correctement utilisés.

Utiliser des collecteurs de poussière peut réduire les

risques dus aux poussières.

h) La familiarité acquise par une utilisation

fréquente des outils ne doit pas vous rendre

complaisant et vous faire ignorer les principes

de sécurité des outils.

Un geste imprudent peut causer de graves blessures

en une fraction de seconde.

4) Utilisation et entretien de l’outil

a) Ne pas forcer l’outil. Utiliser l’outil adapté à

l’application souhaitée.

Si l’on utilise l’outil électrique adéquat en respectant

le régime pour lequel il a été conçu, il réalisera un

travail de meilleure qualité et plus sûr.

Ne pas utiliser l’outil si l’interrupteur ne permet pas

de passer de l’état de marche à arrêt et vice versa.

Un outil électrique ne pouvant être contrôlé par

l’interrupteur représente un danger et doit être réparé.

c) Débrancher la ﬁche de la source d’alimentation

et/ou retirer la batterie de l’outil, si elle est

détachable, avant tout réglage, changement

d’accessoires ou avant de ranger l’outil.

Ces mesures de sécurité préventives réduiront les

risques de démarrage accidentel de l’outil électrique.

d) Après utilisation, ranger l’outil électrique hors

de portée des enfants et ne laisser aucune

personne l’utiliser si elle n’est pas familiarisée

avec les outils électriques ou ces instructions.

Les outils électriques représentent un danger entre

des mains inexpertes.

AVERTISSEMENTS DE SÉCURITÉ

GÉNÉRAUX POUR L’OUTIL

AVERTISSEMENT

Lire tous les avertissements de sécurité, instructions,

illustrations et spéciﬁcations donnés avec cet outil

électrique.

Le non-respect de toutes les instructions indiquées ci-

dessous peut entraîner une électrocution, un incendie et/ou

de graves blessures.

Conserver tous les avertissements et toutes les

instructions pour pouvoir s’y reporter ultérieurement.

Le terme « outil » dans les avertissements fait référence

à l’outil électrique alimenté par le secteur (avec cordon

d’alimentation) ou à l’outil fonctionnant sur batterie (sans

cordon d’alimentation).

1) Sécurité de la zone de travail

Conserver la zone de travail propre et bien éclairée.

Les zones en désordre ou sombres sont propices

aux accidents.

b) Ne pas faire fonctionner les outils électriques

en atmosphère explosive, par exemple en

présence de liquides inﬂammables, de gaz ou

de poussières.

Les outils électriques produisent des étincelles qui

peuvent enﬂammer les poussières ou les fumées.

c) Maintenir les enfants et les badauds à l’écart

pendant l’utilisation de l’outil.

Les distractions peuvent faire perdre le contrôle de

l’outil à l’utilisateur.

2) Sécurité électrique

a) Il faut que les ﬁches de l’outil électrique soient

adaptées au socle. Ne jamais modiﬁer la ﬁche

de quelque façon que ce soit. Ne pas utiliser

d’adaptateurs avec des outils à branchement de

terre.

Des ﬁches non modiﬁées et des socles adaptés

réduiront le risque de décharge électrique.

b) Éviter tout contact du corps avec des surfaces

reliées à la terre telles que les tuyaux, les

radiateurs, les cuisinières et les réfrigérateurs.

Il existe un risque accru de décharge électrique si le

corps de l’utilisateur est relié à la terre.

c) Ne pas exposer les outils à la pluie ou à des

conditions humides.

La pénétration d’eau à l’intérieur d’un outil

augmentera le risque de décharge électrique.

d) Ne pas maltraiter le cordon. Ne jamais utiliser le

cordon pour porter, tirer ou débrancher l’outil.

Maintenir le cordon à l’écart de la chaleur, du

lubriﬁant, des arêtes ou des parties en mouvement.

Des cordons endommagés ou emmêlés augmentent

le risque de décharge électrique.

e) Lorsqu’on utilise un outil à l’extérieur, il faut

utiliser un prolongateur adapté à l’utilisation

extérieure.

L’utilisation d’un cordon adapté à l’utilisation

extérieure réduit le risque de décharge électrique.

f) Si l’usage d’un outil dans un emplacement

humide est inévitable, utiliser une alimentation

protégée par un dispositif diﬀérentiel à courant

résiduel (DDR).

L’usage d’un DDR réduit le risque de décharge

électrique.

0000BookCJ160V.indb120000BookCJ160V.indb12 2019/11/0111:54:142019/11/0111:54:14

Français

e) Entretenir les outils électriques et les

accessoires. Assurez-vous que les pièces

en mouvement ne sont pas désalignées ou

coincées, qu’aucune pièce n’est cassée ou

que l’outil électrique n’a subi aucun dommage

pouvant aﬀecter son bon fonctionnement. Si

l’outil électrique est endommagé, le faire réparer

avant de le réutiliser.

De nombreux accidents sont dus à des outils mal

entretenus.

f) Garder aﬀûtés et propres les outils permettant

de couper.

Un outil bien entretenu aux bords bien aﬀûtés

risquera moins de se coincer et sera plus facile à

maîtriser.

g) Utiliser l’outil, les accessoires et les lames, etc.,

conformément à ces instructions, en tenant

compte des conditions de travail et du travail à

réaliser.

L’utilisation d’un outil électrique à des ﬁns autres que

celles prévues est potentiellement dangereuse.

h) Garder les poignées et les surfaces de

préhension propres, sèches et exemptes d’huile

et de graisse.

Les poignées et surfaces de préhension glissantes

ne permettent pas de manipuler et de contrôler l'outil

de manière sûre dans des situations inattendues.

5) Maintenance et entretien

a) Conﬁer l’entretien de l’outil à un réparateur

qualiﬁé utilisant uniquement des pièces de

rechange identiques.

Cela assurera le maintien de la sécurité de l’outil.

PRÉCAUTIONS

Maintenir les enfants et les personnes inﬁrmes éloignés.

Lorsque les outils ne sont pas utilisés, ils doivent être rangés

hors de portée des enfants et des personnes inﬁrmes.

AVERTISSEMENTS DE SÉCURITÉ

POUR LA SCIE SAUTEUSE

1. Tenir l’outil électrique par une surface de prise

isolée, lorsqu’on eﬀectue une tâche où l’accessoire

de coupe pourrait toucher un câblage caché ou son

propre cordon d’alimentation.

Le contact de l’accessoire de coupe avec un ﬁl sous

tension peut transmettre du courant dans les pièces

métalliques exposées de l’outil et électrocuter l’opérateur.

2. Utiliser des pinces ou tout autre moyen pratique pour

ﬁxer et maintenir la pièce sur une plateforme stable.

Si la pièce est maintenue avec la main ou contre le corps,

elle sera instable, ce qui peut conduire à une perte de

contrôle.

AVERTISSEMENTS DE SÉCURITÉ

SUPPLÉMENTAIRES

1. Cette scie sauteuse utilise un moteur très puissant.

Si la machine est utilisée en continu à basse vitesse,

une charge supplémentaire est appliquée au moteur,

ce qui peut entraîner le grippage du moteur. Toujours

utiliser l’outil électrique de sorte que la lame ne reste

pas coincée par le matériau pendant le fonctionnement.

Toujours régler la vitesse de la lame pour permettre une

coupe ﬂuide.

2. S’assurer que la source d’alimentation utilisée est

conforme aux exigences spéciﬁées sur la plaque

signalétique du produit.

3. S’assurer que l’interrupteur d’alimentation est en position

d’arrêt.

Si la ﬁche est branchée dans une prise alors que

l’interrupteur d’alimentation est en position de marche,

l’outil électrique démarrera immédiatement, ce qui peut

provoquer un grave accident.

4. Lorsque la zone de travail est éloignée de la source

d’alimentation, utiliser un cordon prolongateur d’une

épaisseur et d’une capacité nominale suﬃsantes. Le

cordon prolongateur doit être aussi court que possible.

5. Poussière produite pendant le fonctionnement

La poussière produite lors du fonctionnement normal

peut aﬀecter la santé de l’opérateur. L’une ou l’autre des

méthodes suivantes est recommandée.

a) Porter un masque à poussière

Utiliser des équipements de collecte de poussière

externe

Lors de l’utilisation d’un équipement de collecte de

poussière externe, branchez l’adaptateur avec le tuyau

ﬂexible depuis l’équipement de collecte de poussière

externe.

6. Pendant l’utilisation, ne touchez pas la partie métallique

de l'outil.

7. Changement des lames

○Veiller à mettre hors tension et à débrancher la ﬁche de

la prise secteur lors du changement des lames.

○Ne pas ouvrir le levier lorsque le piston est en mouvement.

○Conﬁrmer que les parties saillantes de la lame sont bien

insérées dans le support de lame. (Fig. 2)

○Conﬁrmer que la lame est située entre la rainure du

rouleau. (Fig. 2)

8. À basse vitesse (réglage du cadran : 1 ou 2) ne pas

couper du bois avec une épaisseur de plus de 10 mm ou

du métal avec une épaisseur de plus de 1 mm.

9. Aﬁn d’éviter tout délogement de la lame, des dommages

ou une usure excessive sur le piston, veiller à ce que la

surface de la plaque de base soit ﬁxée sur la pièce à

usiner lors de la coupe.

10. Pour garantir la précision de coupe lorsque vous utilisez

le guide (Fig. 13), conﬁgurez toujours la position orbitale

sur « 0 ».

11. Lorsque l’on scie un petit arc circulaire, réduire la vitesse

d’avance de la machine. Si la machine avance trop

rapidement, la lame risque de casser.

12. Une coupe circulaire doit être eﬀectuée avec la lame

approximativement à la verticale par rapport à la surface

inférieure de la base.

13. La coupe angulaire est impossible avec le collecteur de

poussière.

14. Dispositif diﬀérentiel à courant résiduel (DDR)

Il est recommandé d’utiliser un DDR dont le courant

résiduel nominal ne dépasse pas 30 mA en tout temps.

DÉSIGNATION DES PIÈCES

(Fig. 1 – Fig. 18)

ⓐCommutateur ⓙGuide

ⓑLevier ⓚCollecteur à poussière

ⓒPiston ⓛCouvercle à copeaux

ⓓSupport de lame ⓜVis à bois / Clou

ⓔLame ⓝBase secondaire

ⓕRouleau ⓟClef à six pans

ⓖBase ⓠGraisseur

ⓗPlaque de base ⓡProtection contre les

éclats

ⓘCadran ⓢBoîtier

0000BookCJ160V.indb130000BookCJ160V.indb13 2019/11/0111:54:142019/11/0111:54:14

Français

SYMBOLES

AVERTISSEMENT

Les symboles suivants sont utilisés pour l’outil.

Bien se familiariser avec leur signiﬁcation avant

d’utiliser l’outil.

CJ160V / CJ160VA : Scie sauteuse

Pour réduire les risques de blessures,

l’utilisateur doit lire le manuel d’utilisation.

Pour les pays européens uniquement

Ne pas jeter les appareils électriques dans les

ordures ménagères !

Conformément à la directive européenne

2012/19/UE relative aux déchets d’équipements

électriques ou électroniques (DEEE), et à sa

transposition dans la législation nationale, les

appareils électriques doivent être collectés à

part et être soumis à un recyclage respectueux

de l’environnement.

V Tension nominale

Courant alternatif

PPuissance absorbée

n0Vitesse à vide

Poids

(Selon la procédure EPTA 01/2014)

Bouton ON

Bouton OFF

Débrancher la ﬁche principale de la prise

électrique

Outil de classe II

ACCESSOIRES STANDARD

Outre l’unité principale (1 unité), l’emballage contient les

accessoires répertoriés ci-dessous.

○Lames (N° 41, N° 123X)...................................1 chaque

N° 41 :Voir le Tableau 1

N° 123X : Plaque en acier doux 1,5 – 10 mm

○Base secondaire...........................................................1

○Clé hexagonale .............................................................1

○Protection contre les éclats...........................................1

○Collecteur à poussière ..................................................1

○Couvercle à copeaux ....................................................1

Les accessoires standard sont sujets à changement sans

préavis.

APPLICATIONS

○Coupe de diﬀérents bois et coupe de poche.

○Coupe de tôle en acier doux, de plaque en aluminium et

de plaque en cuivre

○Coupe de résines synthétiques, par exemple la résine

phénol et le chlorure de vinyle

○Coupe de matériaux de construction ﬁns et mous

○Coupe de plaque en acier inoxydable (avec une lame

n° 97)

SPÉCIFICATIONS

Tension (par zones)*1 (110 V, 120 V, 220 V, 230 V,

240 V)

Entrée d’alimentation*1 800 W

Profondeur de coupe max. Bois 160 mm

Acier doux 10 mm

Vitesse à vide*1 800 – 2800 min-1

Course 26 mm

Rayon de coupe min. 25 mm

Poids*2 2,7 kg (CJ160V),

2,6 kg (CJ160VA)

*1 Vériﬁer la plaque nominale du produit, qui peut être

diﬀérente d’un pays à l’autre.

*2 Poids : selon la procédure EPTA 01/2014

REMARQUE

Par suite du programme permanent de recherche et de

développement HiKOKI, ces spéciﬁcations peuvent faire

l’objet de modiﬁcations sans avis préalable.

INSTALLATION ET

FONCTIONNEMENT

Action Figure Page

Changement des lames 2113

Réglage de la vitesse de

fonctionnement de la lame*1 3113

Fonctionnement du commutateur 4 114

Comment utiliser la DEL d’éclairage 5 114

Réglage du fonctionnement d’orbite 6114

Protection contre les éclats 7114

Base secondaire*2 8115

Couvercle à copeaux 9115

Logement de la clé hexagonale 10 115

Fixation du guidage 11 115

Coupe rectiligne 12 115

Coupe d’un cercle ou d’un arc

circulaire 13 115

Coupe de pièces métalliques 14 116

Coupe angulaire 15 116

Coupe de poche 16 116

Concernant la coupe de plaques en

acier inoxydable 17 117

Branchement avec une ﬁnisseuse 18 117

Sélection des accessoires ―118

0000BookCJ160V.indb140000BookCJ160V.indb14 2019/11/0111:54:142019/11/0111:54:14

Français

*1 L’outil est équipé de deux modes : « Mode standard » et

« Mode AUTO ».

(1) Mode standard

Vous pouvez modiﬁer la vitesse de fonctionnement

de la lame entre 800 à 2800 min-1 en ajustant la

molette de “1” à“ 5”.

(2) Mode AUTO

En fonction de la charge de travail, Mode AUTO “A”

passeautomatiquement la vitesse de fonctionnement

de la lame à 1400 min-1 ou 2800 min-1. Ceci a pour

eﬀet l’abaissement du bruit et des vibrations avant et

pendant le fonctionnement.

Ajustez la molette pour le mode et la vitesse qui

conviennent le mieux à la tâche et aux matériaux.

Vitesse de fonctionnement de la lame

Mode Molette Vitesse de fonctionnement

de la lame

Mode standard 1 – 5 800 – 2800 min-1

Mode AUTO A Pas de charge :

1400 min-1

Avec charge : 2800 min-1

Avec le Mode AUTO, la fréquence de vibration peut ne

pas atteindre 2800 min-1 ou revenir à 1400 min-1 en

fonction de variables tels que le type de travail.

REMARQUE*2

Lorsque la base secondaire est ﬁxée, la protubérance de

la lame au niveau du matériau coupé est réduite de 3

mm. Lorsque la lame est déplacée jusqu'au point le plus

bas, assurez-vous qu'elle dépasse du matériau.

SÉLECTION DE LAMES

Lames accessoires

Pour optimiser l’eﬃcacité du travail et les résultats, il est très

important de sélectionner la lame la mieux adaptée au type

et à l’épaisseur du matériau à couper. Trois types de lames

sont fournis en tant qu’accessoires standard. Le numéro de

la lame est gravé à proximité de la partie de montage de

chaque lame. Sélectionnez les lames appropriées en vous

référant au tableau 1.

ENTRETIEN ET VÉRIFICATION

1. Inspection de la lame

L’utilisation prolongée d’une lame émoussée ou

endommagée diminue l’eﬃcacité de la coupe et peut

provoquer une surcharge du moteur. Remplacez la

lame avec une nouvelle dès qu’une abrasion excessive

apparaît.

2. Vériﬁcation des vis de ﬁxation

Vériﬁer régulièrement toutes les vis de ﬁxation et

s’assurer qu’elles sont bien serrées. S’il advient qu’une

vis se desserre, la resserrer immédiatement. Le fait de

négliger ce point pourrait entrainer de graves dangers.

3. Entretien du moteur

Le bobinage de l’ensemble moteur est le « cœur » même

de l’outil électrique. Veiller soigneusement à ce que ce

bobinage ne soit pas endommagé et/ou mouillé par de

l’huile ou de l’eau.

4. Contrôle des balais en carbone

Pour votre sécurité et la protection contre les décharges

électriques, l’examen du balai à carbone et le

remplacement de cet outil ne doivent être eﬀectués que

par un centre d’entretien HiKOKI agréé.

5. Remplacement du cordon d’alimentation

Si le cordon d’alimentation de l’outil est endommagé,

l’outil doit être renvoyé au service après-vente HiKOKI

agréé pour remplacer le cordon.

ATTENTION

Lors de l’utilisation et de l’entretien d’un outil électrique,

respecter les règlements et les normes de sécurité en

vigueur dans le pays en question.

GARANTIE

Nous garantissons que l’ensemble des outils électriques

HiKOKI sont conformes aux réglementations spéciﬁques

statutaires/nationales. Cette garantie ne couvre pas

les défauts ni les dommages inhérents à une mauvaise

utilisation, une utilisation abusive ou l’usure et les dommages

normaux. En cas de réclamation, veuillez envoyer l’outil

électrique, en l’état, accompagné du CERTIFICAT DE

GARANTIE qui se trouve à la ﬁn du mode d’emploi, dans un

service après-vente HiKOKI agréé.

Au sujet du bruit et des vibrations

Les valeurs mesurées ont été déterminées en fonction de la

norme EN62841 et déclarées conformes à ISO 4871.

Niveau de puissance sonore pondérée A :

95 dB (A) (CJ160V)

96 dB (A) (CJ160VA)

Niveau de pression acoustique pondérée A :

84 dB (A) (CJ160V)

85 dB (A) (CJ160VA)

Incertitude K : 5 dB (A).

Porter des protections anti-bruit.

Valeurs totales des vibrations (somme vectorielle triaxiale)

déterminées conformément à EN62841.

Découpe des planches:

Valeur d’émission de vibration ah, B= 9,0 m/s2 (CJ160V)

9,5 m/s2 (CJ160VA)

Incertitude K = 1,5 m/s2

Coupe d’une plaque de métal :

Valeur d’émission de vibration ah, M= 4,9 m/s2 (CJ160V)

7,0 m/s2 (CJ160VA)

Incertitude K = 1,5 m/s2

La valeur totale des vibrations a été mesurée par une

méthode d’essai standard et peut être utilisée pour comparer

un outil à un autre.

Elle peut également être utilisée pour une évaluation

préliminaire du niveau d’exposition.

AVERTISSEMENT

○La valeur d’émission de vibrations en fonctionnement de

l’outil électrique peut être diﬀérente de la valeur totale

déclarée, en fonction des utilisations de l’outil.

○Identiﬁer les mesures de protection de l’utilisateur

fondées sur une estimation de l’exposition en conditions

d’utilisation (tenant compte de tous les aspects du cycle

d’utilisation, tels que les moments où l’outil est mis hors

tension ou lorsqu’il tourne à vide en plus des temps de

déclenchements).

REMARQUE

Par suite du programme permanent de recherche et de

développement HiKOKI, ces spéciﬁcations peuvent faire

l’objet de modiﬁcations sans avis préalable.

0000BookCJ160V.indb150000BookCJ160V.indb15 2019/11/0111:54:142019/11/0111:54:14

Français

Tableau 1 Liste des lames appropriées

Matériau à

couper

Lame

Qualité du

matériau

N° 1

(Super

long) N° 11 N° 12 N° 15 N° 16 N° 21 N° 22 N° 41 N° 97

Épaisseur du matériau (mm)

Bois

Bois général En

dessous

de 135 10 - 55 En

dessous

de 20 10 - 55 5 - 40 10 - 65

Contre-plaqué 5 - 30 En

dessous

de 10 5 - 30 3 - 20

Plaque de

fer

Plaque en acier

doux 3 - 6 En

dessous

de 3 2 - 5

Plaque en acier

inoxydable 1,5 - 2,5

Métal non

ferreux

Aluminium,

cuivre, laiton 3 - 12 En

dessous

de 3

dessous

de 5

Cadre en

aluminium

Hauteur

jusqu’à

Hauteur

jusqu’à

Plastiques

Résine phénol,

mélamine, résine

etc. 5 - 20 En

dessous

de 6 5 - 15 En

dessous

de 6 5 - 15

Chlorure de

vinyle, résine

acrylique etc. 5 - 30 En

dessous

de 10 5 - 20 En

dessous

de 5 5 - 30 3 - 20 5 - 15

Mousse de

polyéthylène,

mousse de

styrolène

10 - 55 3 - 25 5 - 25 3 - 25 10 - 55 3 - 40 5 - 25

Pulpe

Carton, papier

ondulé 10 - 55 3 - 25 10 - 55 3 - 40

Carton dur 3 - 25 En

dessous

de 6 3 - 25

Panneau de

ﬁbres

dessous

de 6

REMARQUE

Le rayon de coupe minimal des lames n° 1 (Super long), n° 21, n° 22 et n° 41 est de 100 mm.

0000BookCJ160V.indb160000BookCJ160V.indb16 2019/11/0111:54:142019/11/0111:54:14

Italiano

(Traduzione delle istruzioni originali)

b) Indossate l’attrezzatura di protezione personale.

Indossate sempre le protezioni oculari.

L’attrezzatura protettiva, quali maschera facciale,

calzature di sicurezza antiscivolo, caschi o protezioni

uditive, utilizzata nelle condizioni appropriate, ridurrà

il rischio di lesioni personali.

c) Impedite le accensioni involontarie. Prima del

collegamento a una sorgente di alimentazione

e/o pacco batteria e prima di raccogliere o

trasportare l’utensile, veriﬁcate che l’interruttore

sia posizionato su OFF.

Il trasporto degli elettroutensili tenendo le dita

sull’interruttore o l’attivazione elettrica degli utensili

che hanno l’interruttore su ON, implica il rischio di

incidenti.

d) Prima di attivare l’elettroutensile, rimuovete

qualsiasi chiave di regolazione.

Lasciando la chiave in un componente in rotazione

dell’elettroutensile, sussiste il rischio di lesioni

personali.

e) Mantenersi in equilibrio. Mantenersi sempre su

due piedi, in equilibrio stabile.

Ciò consente di controllare al meglio l’elettroutensile

in caso di situazioni impreviste.

f) Vestirsi in modo adeguato. Non indossare abiti

larghi o gioielli. Tenere i capelli e gli abiti lontani

dalle parti in movimento.

Abiti allentati, gioielli e capelli lunghi potrebbero

impigliarsi nelle parti in movimento.

g) In caso di dispositivi provvisti di collegamento

ad apparecchiature di rimozione e raccolta

polveri, veriﬁcare che queste siano collegate e

utilizzate in modo adeguato.

L’utilizzo della raccolta della polvere può ridurre i

rischi connessi alle polveri.

h) Non lasciare che la familiarità acquisita con

l’uso frequente di strumenti consenta di

diventare troppo sicuri di sé e ignorare i principi

di sicurezza dello strumento.

Un’azione disattenta può causare gravi lesioni in una

frazione di secondo.

4) Utilizzo e manutenzione degli elettroutensili

a) Non utilizzare elettroutensili non idonei.

Utilizzare l’elettroutensile idoneo alla propria

applicazione.

Utilizzando l’elettroutensile corretto, si garantirà

un’esecuzione migliore e più sicura del lavoro, alla

velocità di progetto.

b) Non utilizzare l’elettroutensile qualora non

sia possibile accenderlo/spegnerlo tramite

l’interruttore.

É pericoloso utilizzare elettroutensili che non

possano essere azionati dall’interruttore.Provvedere

alla relativa riparazione.

c) Prima di eﬀettuare qualsiasi regolazione,

sostituire gli accessori o riporre gli utensili

elettrici, scollegare la spina dalla presa elettrica

e/o rimuovere il pacco batteria, se staccabile,

dall’utensile elettrico.

Queste misure di sicurezza preventive riducono il

rischio di avvio involontario dell’elettroutensile.

d) Depositare gli elettroutensili non utilizzati

lontano dalla portata dei bambini ed evitare che

persone non esperte di elettroutensili o non a

conoscenza di quanto riportato sulle presenti

istruzioni azionino l’elettroutensile.

É pericoloso consentire che utenti non esperti

utilizzino gli elettroutensili.

AVVERTIMENTI GENERALI DI

SICUREZZA SUGLI UTENSILI

ELETTRICI

AVVERTENZA

Leggere tutti gli avvertimenti di sicurezza, le istruzioni

e le speciﬁche in dotazione con il presente utensile

elettrico.

La mancata osservanza di tutte le istruzioni elencate di

seguito può provocare scosse elettriche, incendio e/o lesioni

gravi.

Salvare tutti gli avvertimenti e le istruzioni per

riferimenti futuri.

Il termine “elettroutensili” riportato nelle avvertenze si

riferisce agli elettroutensili azionati con alimentazione di rete

(via cavi) o a batterie (senza cavi).

1) Sicurezza dell’area operativa

a) Mantenere l’area operativa pulita e ordinata.

Aree operative sporche o disordinate possono

favorire gli infortuni.

b) Non utilizzare gli elettroutensili in atmosfere

esplosive, ad es. in presenza di liquidi, gas o

polveri inﬁammabili.

Gli elettroutensili generano delle scintille che

potrebbero accendere la polvere o i fumi.

c) Tenere lontani bambini e astanti durante

l’utilizzo degli elettroutensili.

Qualsiasi distrazione può essere causa di perdita di

controllo.

2) Sicurezza elettrica

a) Le spine degli elettroutensili devono essere

idonee alle prese disponibili. Non modiﬁcare

mai le prese. Con gli elettroutensili a massa

(messi a terra), non utilizzare alcun adattatore.

L’utilizzo di spine intatte e corrispondenti alle prese

disponibili ridurrà il rischio di scosse elettriche.

Evitare qualsiasi contatto con le superﬁci a massa

o a terra, quali tubi, radiatori, fornelli e frigoriferi.

In caso di messa a terra o massa del corpo, sussiste

un maggior rischio di scosse elettriche.

c) Non esporre gli elettroutensili alla pioggia o

all’umidità.

La penetrazione di acqua negli elettroutensili

aumenterà il rischio di scosse elettriche.

d) Non tirare il cavo. Non utilizzarlo per il trasporto,

o per tirare o scollegare l’elettroutensile.

Tenere il cavo lontano da fonti di calore, oli,

bordi appuntiti o parti in movimento.

Cavi danneggiati o attorcigliati possono aumentare il

rischio di scosse elettriche.

e) Durante l’uso degli elettroutensili all’esterno,

utilizzare una prolunga idonea per usi esterni.

L’utilizzo di cavi per esterno riduce il rischio di scosse

elettriche.

Se è impossibile evitare l’impiego di un elettroutensile

in un luogo umido, utilizzare l’alimentazione protetta

da un dispositivo a corrente residua (RCD).

L’uso di un RCD riduce il rischio di scosse elettriche.

3) Sicurezza personale

a) Durante l’uso degli elettroutensili, state all’erta,

veriﬁcate ciò che state eseguendo e adottate

sempre il buon senso.

Non utilizzate gli elettroutensili qualora siate

stanchi, sotto l’inﬂuenza di farmaci, alcol o cure

mediche.

Anche un attimo di disattenzione durante l’uso degli

elettroutensili potrebbe essere causa di gravi lesioni

personali.

0000BookCJ160V.indb170000BookCJ160V.indb17 2019/11/0111:54:142019/11/0111:54:14

Italiano

e) Manutenzione di utensili elettrici e accessori.

Veriﬁcare che non vi siano componenti in

movimento disallineati o bloccati, componenti

rotti o altre condizioni che potrebbero

inﬂuenzare negativamente il funzionamento

dell’utensile elettrico. In caso di guasti,

provvedere alla riparazione dell’elettroutensile

prima di riutilizzarlo.

Molti incidenti sono causati da una scarsa

manutenzione.

f) Mantenere gli strumenti di taglio aﬃlati e puliti.

Gli strumenti di taglio in condizioni di manutenzione

adeguata, con bordi aﬃlati, sono meno soggetti al

bloccaggio e sono più facilmente controllabili.

g) Utilizzare l’elettroutensile, gli accessori, le

punte, ecc. in conformità a quanto riportato

nelle presenti istruzioni, tenendo in debita

considerazione le condizioni operative e il tipo

di lavoro da eseguire.

L’uso dell’utensile elettrico per operazioni diverse

da quelle previste potrebbe causare una situazione

pericolosa.

h) Tenere le maniglie e le superﬁci di presa

asciutte, pulite e libere da olio e grasso.

Maniglie e superﬁci di presa scivolose non

consentono una movimentazione e un controllo

sicuri dell’utensile in situazioni impreviste.

5) Assistenza

a) Aﬃdate le riparazioni dell’elettroutensile a

persone qualiﬁcate che utilizzino solamente

parti di ricambio identiche.

Ciò garantirà il mantenimento della sicurezza

dell’elettroutensile.

PRECAUZIONI

Tenere lontano dalla portata di bambini e invalidi.

Quando non utilizzati, gli strumenti dovranno essere

deposti lontano dalla portata di bambini e invalidi.

PRECAUZIONI DI SICUREZZA PER IL

SEGHETTO ALTERNATIVO

1. Aﬀerrare l’elettroutensile dalle superﬁci isolate

quando si eseguono operazioni in cui l’attrezzo di

taglio potrebbe venire a contatto con ﬁli elettrici

nascosti o con il proprio ﬁlo.

Il contatto dell’accessorio da taglio con un ﬁlo “in

tensione” potrebbe mettere in tensione le parti metalliche

esposte dell’utensile “in tensione” e dare una scossa

elettrica all’operatore.

2. Usare morse o altri metodi pratici per ﬁssare e

sorreggere il pezzo da lavorare su di una piattaforma

stabile.

Reggere il pezzo da lavorare con la mano o contro

il corpo lo rende instabile e potrebbe portare ad una

perdita del controllo.

PRECAUZIONI DI SICUREZZA

AGGIUNTIVE

1. Questo seghetto alternativo adopera un motore ad

alta potenza. Se la macchina viene utilizzata in modo

continuo a bassa velocità, viene applicato un carico

extra al motore, cosa che può provocare il grippaggio del

motore. Azionare sempre l’utensile elettrico in modo che

la lama non rimanga bloccata dal materiale durante la

lavorazione. Regolare sempre la velocità della lama per

permettere un taglio scorrevole.

2. Assicurarsi che la fonte di alimentazione da utilizzare sia

conforme ai requisiti di alimentazione speciﬁcati sulla

piastrina del prodotto.

3. Assicurarsi che l’interruttore dell’alimentazione sia nella

posizione SPENTO.

Se la spina viene collegata ad una presa mentre

l’interruttore di alimentazione è sulla posizione ON, il

demolitore inizia immediatamente a funzionare, con il

rischio di seri incidenti.

4. Se l’area di lavoro è lontana dalla fonte di alimentazione,

usare una prolunga di spessore e capacità nominale

suﬃcienti. Il cavo di prolunga deve essere il più corto

possibile.

5. Polvere prodotta durante il funzionamento

La polvere prodotta durante il normale funzionamento

potrebbe incidere sulla salute dell’operatore. Si consiglia

uno dei seguenti modi.

a) Indossare una maschera antipolvere

b) Utilizzare un’apparecchiatura esterna per la

raccolta della polvere

Quando si utilizza un’apparecchiatura esterna per la

raccolta della polvere, collegare l’adattatore al tubo

ﬂessibile dell’apparecchiatura esterna per la raccolta

della polvere.

6. Durante l’uso, non toccare la parte metallica dell’utensile.

7. Cambio delle lame

○Assicurarsi di commutare su SPENTO l’interruttore e di

scollegare la spina dalla presa quando si cambiano le

lame.

○Non aprire la leva quando lo stantuﬀo è in movimento.

○Veriﬁcare che le sporgenze della lama siano inserite sul

supporto della lama in modo sicuro. (Fig. 2)

○Assicurarsi che la lama sia posizionata tra la scanalatura

del rullo. (Fig. 2)

8. A bassa velocità (impostazione del selettore: 1 o 2) non

tagliare del legno con uno spessore maggiore di 10 mm

o metallo con uno spessore maggiore di 1 mm.

9. Al ﬁne di evitare lo spostamento delle lame, danni

o usura eccessiva sullo stantuﬀo, assicurarsi che la

superﬁcie della piastra di base sia ﬁssata al pezzo in

lavorazione durante il taglio.

10. Per assicurare un taglio accurato durante l’uso della

guida(Fig. 13), impostare sempre la posizione orbitale

su “0”.

11. Quando si taglia uno piccolo arco di cerchio, ridurre la

velocità di alimentazione della macchina.Se la macchina

viene alimentata troppo velocemente, ciò potrebbe

causare la rottura della lama.

12. Il taglio circolare deve essere eseguito con la lama posta

quasi verticalmente rispetto alla superﬁcie inferiore della

base.

13. Il taglio angolare non può essere eﬀettuato quando si

adotta un raccoglitore di polvere.

14. RCD (Dispositivo a Corrente Residua)

Si raccomanda di usare sempre un interruttore

diﬀerenziale con una potenza nominale di 30 mA o

meno.

0000BookCJ160V.indb180000BookCJ160V.indb18 2019/11/0111:54:142019/11/0111:54:14

Italiano

NOMI DEI COMPONENTI

(Fig. 1 – Fig. 18)

ⓐInterruttore ⓙGuida

ⓑLeva ⓚRaccoglipolvere

ⓓPortalama ⓜVite per legno / Chiodo

ⓔLama ⓝBase secondaria

ⓕRullo ⓟChiave esagonale

maschia

ⓖBase ⓠOleatore

ⓗPiastra di base ⓡPara-schegge

ⓘSelettore ⓢTelaio

SIMBOLI

ATTENZIONE

Di seguito mostriamo i simboli usati per la macchina.

Assicurarsi di comprenderne il signiﬁcato prima

dell’uso.

CJ160V / CJ160VA : Seghetto alternativo

Per ridurre il rischio di lesioni, l’utente deve

leggere il manuale delle istruzioni.

Solo per Paesi UE

Non gettare le apparecchiature elettriche tra i

riﬁuti domestici!

Secondo la Direttiva Europea 2012/19/UE

sui riﬁuti di apparecchiature elettriche ed

elettroniche e la sua attuazione in conformità

alle norme nazionali, le apparecchiature

elettriche esauste devono essere raccolte

separatamente, al ﬁne di essere reimpiegate in

modo eco-compatibile.

V Tensione nominale

Corrente alternata

PPotenza assorbita

n0Velocità a vuoto

Peso

(Secondo procedura EPTA 01/2014)

Accensione

Spegnimento

Scollegare la spina principale dalla presa

elettrica

Utensile di classe II

ACCESSORI STANDARD

In aggiunta all’unità principale (1 unità), la confezione

contiene gli accessori elencati di seguito.

○Lame (N. 41, N. 123X) ...................... 1 per ogni modello

N. 41: Fare riferimento a Tabella 1

N. 123X: Piastra in acciaio dolce 1,5 – 10 mm

○Base secondaria...........................................................1

○Chiave a barra esagonale ............................................1

○Para-schegge................................................................1

○Raccoglipolvere ............................................................1

○Coperchio trucioli..........................................................1

Gli accessori standard possono essere cambiati senza

preavviso.

APPLICAZIONI

○Taglio di vari tipi di legname e lavori a traforo

○Taglio di piastre di acciaio tenero, piastre di alluminio e

piastre di rame

○Taglio di resine sintetiche, ad esempio resine fenoliche

e cloruro di vinile

○Taglio di materiali da costruzione sottili e morbidi

○Taglio di piastre in acciaio inossidabile (con lama N. 97)

CARATTERISTICHE

Tensione (per aree)*1 (110 V, 120 V, 220 V, 230 V,

240 V)

Potenza Assorbita*1 800 W

Max. profondità di taglio Legno 160 mm

Acciaio tenero 10 mm

Velocità a vuoto*1 800 – 2800 min-1

Corsa 26 mm

Min. raggio di taglio 25 mm

Peso*2 2,7 kg (CJ160V),

2,6 kg (CJ160VA)

*1 Accertatevi di aver controllato bene la piastrina perché

essa varia da zona a zona.

*2 Peso: Secondo la Procedura EPTA 01/2014

NOTA

A causa del continuo programma di ricerche e sviluppo

della HiKOKI, le caratteristiche riportate in questo

foglio sono soggette cambiamenti senza preventiva

comunicazione.

MONTAGGIO E OPERAZIONE

Azione Figura Pagina

Cambio delle lame 2113

Regolazione della velocità di

funzionamento della lama*1 3113

Funzionamento dell’interruttore 4 114

Come utilizzare la spia LED 5 114

Regolazione del funzionamento

orbitale 6114

Para-schegge 7114

Base secondaria*2 8115

0000BookCJ160V.indb190000BookCJ160V.indb19 2019/11/0111:54:142019/11/0111:54:14

Italiano

Coperchio trucioli 9115

Alloggiamento della chiave a barra

esagonale 10 115

Montaggio della guida 11 115

Taglio rettilineo 12 115

Taglio di un cerchio o di un arco di

cerchio 13 115

Taglio di materiali metallici 14 116

Taglio angolare 15 116

Taglio a traforo 16 116

Per quanto riguarda il taglio di piastre

in acciaio inossidabile 17 117

Collegamento con il dispositivo di

pulizia 18 117

Selezione degli accessori ―118

*1 L’utensile è dotato di due modalità:“Modalità standard” e

“Modalità AUTO”.

(1) Modalità standard

È possibile modiﬁcare la velocità di funzionamento

della lama tra 800 e 2800 min-1 regolando il selettore

da “1” a “5”.

(2) Modalità AUTO

A seconda del carico di lavoro, la Modalità AUTO “A”

cambiaautomaticamentelavelocitàdifunzionamento

della lama a 1400 min-1 o a 2800 min-1. Questo ha

l’eﬀetto di abbassare vibrazione e rumorosità prima

e durante l’azionamento.

Regolare il selettore per la modalità e la velocità che si

adatta meglio alle condizioni di attività e ai materiali.

Velocità di funzionamento della lama

Modalità

Selettore Velocità di funzionamento

della lama

Modalità standard

1 – 5 800 – 2800 min-1

Modalità AUTO A Nessun carico:

1400 min-1

Con carico: 2800 min-1

In Modalità AUTO, la frequenza di vibrazione potrebbe

non raggiungere i 2800 min-1 o tornare a 1400 min-1 a

seconda delle variabili, come ad esempio il tipo di lavoro.

NOTA*2

Quando la base secondaria è montata, la sporgenza

della lama dal materiale che si sta tagliando sarà

ridotta di 3 mm. Quando la lama viene spostata verso

il punto più basso, controllare per essere certi che stia

sporgendo dal materiale.

SELEZIONE DELLE LAME

Lame accessorie

Per garantire massima eﬃcienza operativa e risultati, è

molto importante selezionare la lama appropriata più adatta

al tipo e allo spessore del materiale da tagliare. Tre tipi di

lame sono forniti come accessori standard. Il numero della

lama è inciso in prossimità della porzione di montaggio di

ciascuna lama. Selezionare le lame appropriate facendo

riferimento a Tabella 1.

MANUTENZIONE E ISPEZIONE

1. Ispezione della lama

L’uso continuato di una lama poco aﬃlata o danneggiata

può portare a una riduzione dell’eﬃcacia del taglio e può

causare un sovraccarico del motore.Sostituire la lama con

una nuova appena si notano segni di abrasione eccessiva.

2. Ispezione delle viti di montaggio

Ispezionare regolarmente le viti di montaggio e

assicurarsi che siano ben ﬁssate. Se una di queste

dovesse essere allentata, riserrarla immediatamente. Si

rischia in caso contrario di provocare incidenti pericolosi.

3. Manutenzione del motore

L’avvolgimento del motore è il vero e proprio “cuore”

degli attrezzi elettrici. Fare attenzione a non danneggiare

l’avvolgimento e/o non bagnarlo con olio o acqua.

4. Controllo delle spazzole di carbone

Per mantenere la vostra sicurezza e la protezione da

scosse elettriche, l’ispezione delle spazzole di carbone

e la loro sostituzione su questo utensile dovrebbero

essere eseguite SOLO da un CENTRO DI ASSISTENZA

HiKOKI AUTORIZZATO.

5. Sostituzione del cavo di alimentazione

Se il cavo di alimentazione dell’Utensile è danneggiato,

l’Utensile deve essere restituito a un Centro di Assistenza

Autorizzato HiKOKI per la sostituzione del cavo.

ATTENZIONE

Nell’uso e nella manutenzione degli utensili elettrici

devono essere osservate le normative di sicurezza e i

criteri prescritti in ciascun paese.

GARANZIA

Garantiamo gli utensili elettrici HiKOKI in conformità alle

speciﬁche normative prescritte dalla legge e dai Paesi.

Questa garanzia non copre difetti o danni dovuti a uso

erroneo, abuso o normale usura. In caso di lamentele, inviare

l’utensile elettrico, non smontato, insieme al CERTIFICATO

DI GARANZIA che si trova alla ﬁne di queste Istruzioni per

l’uso, ad un Centro di Assistenza Autorizzato HiKOKI.

Informazioni riguardanti i rumori trasmessi dall’aria e

le vibrazioni

I valori misurati sono stati determinati in conformità a

EN62841 e descritti in conformità alla normativa ISO 4871.

Livello misurato di potenza sonora pesato A:

95 dB (A) (CJ160V)

96 dB (A) (CJ160VA)

Livello misurato di pressione sonora pesato A:

84 dB (A) (CJ160V)

85 dB (A) (CJ160VA)

Incertezza K: 5 dB (A).

Indossare i dispositivi di protezione acustica.

Valori totali di vibrazione (somma vettori triass.) determinati

secondo la norma EN62841.

Taglio di assi:

Valore di emissione vibrazioni ah, B= 9,0 m/s2 (CJ160V)

9,5 m/s2 (CJ160VA)

Incertezza K = 1,5 m/s2

Taglio di lamiera:

Valore di emissione vibrazioni ah, M= 4,9 m/s2 (CJ160V)

7,0 m/s2 (CJ160VA)

Incertezza K = 1,5 m/s2

0000BookCJ160V.indb200000BookCJ160V.indb20 2019/11/0111:54:152019/11/0111:54:15

This manual suits for next models

Table of contents

Languages:

Popular Power Tools manuals by other brands

F.F. Group

F.F. Group CRH/2-20-BL 20V PLUS Original instructions

Fein

Fein MULTIMASTER FMM 250 instruction manual

Toolson

Toolson PRO-ST 85 Original operating instructions

Parkside

Parkside PDNB 6.3 B2 Original instructions

Draco

Draco UVS-1 operating instructions

RIDGID

RIDGID 600-I manual

Hitachi

Hitachi WM 10DBL Handling instructions

Hitachi Koki

Hitachi Koki M 8V2 Handling instructions

Porter-Cable

Porter-Cable 690LR instruction manual

Topex

Topex 44E024 Original manual

Dataplot

Dataplot EMBLEM EASY Airpress standard operating manual

Jet

Jet 505921 Operations & parts manual

Trafimet

Trafimet CB 100 Automatic quick start guide

Holzmann

Holzmann WP50H user manual

Makita

Makita DCO140 instruction manual

Proxxon

Proxxon DSH 28092 manual

Emerson

Emerson Klauke EK 425CFM manual

Stanley

Stanley MB656 user manual

HIKOKI CJ 160V User manual

Popular Power Tools manuals by other brands
