Svenska
6
(Översättning av originalinstruktionerna)

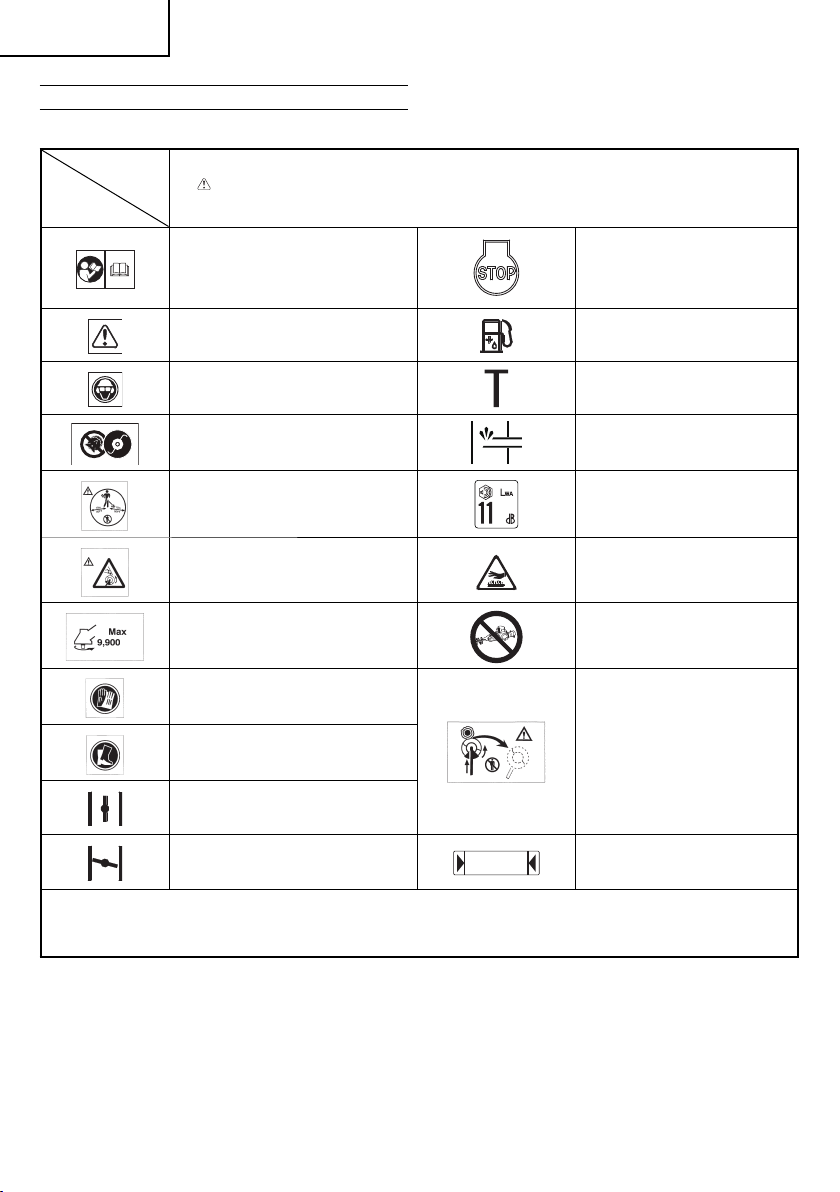

SYMBOLERNAS BETYDELSE
OSERVERA: En del redskap har inga symboler.
Symboler
VARNING
Nedan visas de symboler som används för maskinen. Se till att du förstår vad de betyder innan verktyget
används.
Det är viktigt att du noggrant läser, förstår
och följer följande säkerhetsföreskrifter
och varningar. Om redskapet används
vårdslöst eller felaktigt kan det orsaka
allvarliga eller livshotande skador.
Tändningsstopp
Läs, förstå och följ alla varningar och
anvisningar i denna bruksanvisning och på
redskapet.
Bränsle- och oljeblandning
Bär alltid ögon-, huvud- och hörselskydd
när du använder detta redskap. Inställning av tomgångsvarvtal
Använd inte styva metallklingor när denna
symbol finns på redskapet. Handpump
Håll alla barn, åskådare och medhjälpare
på 15 m avstånd från redskapet. Stäng
omedelbart av motorn och någon kommer
närmare.
4
Garanterat hälsosam ljudeffektnivå
Akta dig för föremål som kastas ut från
redskapet.
Het yta –Kontakt med heta ytor kan
orsaka allvarliga brännskador.
min-1
Visar maximal axelhastighet. Använd inte
skärtillsatser vars maximala varvtal är lägre
än axelhastigheten.
Tillbehöret häcktrimmer kan inte
användas på modeller med denna
etikett.
Använd handskar om detta är nödvändigt,
t.ex. när skärande delar hanteras.
Den roterande klingan kastas tillbaka
när den stöter på ett hårt föremål.
Detta kan orsaka en farlig och kraftig
motreaktion på redskapet och för
användaren. Denna reaktion kallas
kast. Användaren kan då tappa
kontrollen över redskapet och orsaka
allvarliga eller livshotande skador.
Kast förekommer oftare i områden där
det är svårt att se materialet som ska
trimmas.
Använd halksäkra och kraftiga skor.
Choke - Körläge (Öppen)
Choke - Chokad position (stängd)
Visar handtagets placering. Pilar
som visar gränserna för handtagets
positionering.
Innan du använder redskapet
• Läs bruksanvisningen noggrant.
• Kontrollera att skärutrustningen är korrekt monterad och justerad.
• Starta redskapet och kontrollera förgasarens inställning. Se “UNDERHÅLL”.
Innehåll
VAD ÄR VAD ......................................................................................7
VARNINGAR OCH SÄKERHETSINSTRUKTIONER........................8
TEKNISKA DATA ...............................................................................9
MONTERING ...................................................................................10
ANVÄNDNING .................................................................................11
UNDERHÅLL ...................................................................................12
FELSÖKNING..................................................................................15
000BookCG24EBSP(SL)NE.indb6000BookCG24EBSP(SL)NE.indb6 2019/01/1515:25:422019/01/1515:25:42

Svenska
7
10 10
17
19
18
20
16
21
13
11
9
15
2
8
7
CG24EBDP (SLN)
CG27EBDP (SLN)
13
8
6
2
5
4
14
911
7
22
29
11
13
8
7
6
514
4
5
22
13
119
8
15
14 6
2
22
7
5
4
12
24
23
3
1
CG24EBSP (S)
CG27EBSP (S)
CG24EBSP (SL)
CG27EBSP (SL)
CG24EBDP (SL)
CG27EBDP (SL)

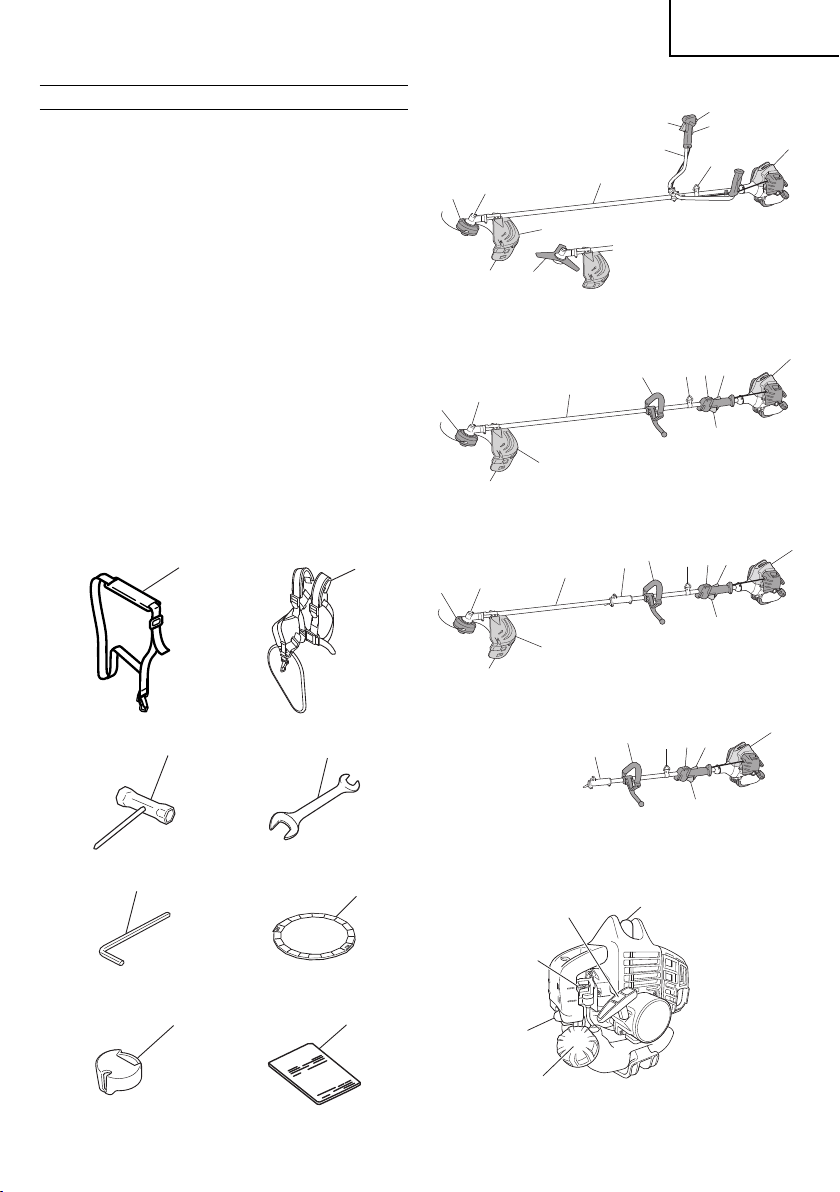

VAD ÄR VAD
Denna bruksanvisning täcker flera modeller, därför kan det
finnas en del skillnader mellan bilderna och ditt redskap. Använd
anvisningarna som gäller för ditt redskap.
1. Bränslepåfyllning
2. Gasreglage
3. Starthandtag
4. Skydd skärtillsats
5. Skärtillsats
6. Drivaxelrör
7. Handt ag
8. Upphängningsögla
9. Tändningslås
10. Bärsele
11. Gasreglagets spärr
12. Chokereglage
13. Motor
14. Vinkelväxel
15. Ledhus
16. Kombinationsnyckel
17. Fast nyckel (om en sådan finns)
18. Insexnyckel
19. Klingskydd (om en sådan finns)
20. Svivellock
21. Bruksanvisning
22. Skyddsförlängning
23. Tändstift
24. Luftningspump
000BookCG24EBSP(SL)NE.indb7000BookCG24EBSP(SL)NE.indb7 2019/01/1515:25:422019/01/1515:25:42

Svenska
8
VARNINGAR OCH
SÄKERHETSINSTRUKTIONER
Användarens säkerhet
○Använd alltid ansiktsskydd eller skyddsglasögon.
○ Använd alltid kraftiga, långa byxor, skor som inte halkar samt
handskar. Bär aldrig löst sittande kläder, smycken, kortbyxor,
sandaler eller gå aldrig barfota. Bind upp håret så att det inte
räcker nedanför axelhöjd.
○Använd inte redskapen när du är trött, sjuk eller under påverkan
av alkohol, droger eller mediciner.
○Kör inte redskapet på natten eller i dåligt väder då sikten är
dålig. Kör inte redskapet i regn eller direkt efter ett regn.
Arbete på halt underlag kan orsaka en olycka om du tappar
balansen.
○Låt aldrig ett barn eller en oerfaren person använda maskinen.
○ Lång tids utsättning för oljud kan leda till permanent
hörselnedsättning. Bär godkända hörselskydd. Håll ett öga på
kringstående som kanske signalerar om ett problem. Ta bort
säkerhetsutrustning omedelbart efter det att motorn har stängts
av.
○ Bärhuvudskydd.
○ Starta eller kör aldrig motorn inne i ett stängt rum eller byggnad.
Inandning av avgaser kan vara dödligt.
○Håll handtagen fria från olja och bränsle.
○Håll händerna borta från skärande delar.
○Fatta eller håll inte apparaten i de skärande delarna.
○Handskar ska användas när du monterar eller tar bort
skärtillsatsen. Underlåtenhet att göra detta kan resultera i
personskador.
○Se alltid till att skärtillsatsen har stannat innan du sätter ned
redskapet när den har stängts av.
○När du arbetar under lång tid se till att ta en paus med
jämna mellanrum för att undvika eventuella Hand-arm-
vibrationssyndrom (HAVS) som uppstår vid arbete med
vibrerande maskiner.
VARNING
○ Antivibrationssystemet garanterar inte att du inte får hand-
arm-vibrationssyndrom eller karpaltunnelsyndrom. Därför
måste användaren kontinuerligt och regelbundet kontrollera
händernas och fingrarnas tillstånd. Om något av ovanstående
symptom uppstår sök omedelbart medicinsk hjälp.
○Om du använder en medicinskelektronisk/elektronisk apparat
så som en pacemaker, rådgör med din läkare samt tillverkaren
av apparaten innan användning av någon elektrisk utrustning.
Redskapets säkerhet
○ Kontrollera hela redskapet före varje användning. Byt
ut skadade delar. Kontroller om det förekommer några
bränsleläckage och se till att alla fästen är på plats och är
ordentligt åtdragna.
○Byt ut delar som är spruckna, ytskadade eller skadade på
annat sätt innan du använder redskapet. Defekta delar kan öka
risken för olyckor och kan leda till en skada.
○Se till att skyddsanordningen är ordentligt fastsatt.
○Låt inte någon stå i närheten vid justering av förgasaren.
○Använd endast tillbehör som tillverkaren rekommenderar för
detta redskap.
VARNING
○Ändra aldrig redskapet på något sätt. Använd inte ditt redskap
för annat ändamål än det är avsett för.
○Att manipulera motorn gör att EU-typgodkännande av denna
motor blir ogiltigförklarad.
○Icke godkända modifieringar eller tillbehör kan resultera i
allvarliga personskador eller död för användaren eller andra.
Bränslesäkerhet
○Blanda och hantera bränslet utomhus på en plats utan risk för
gnistor eller öppen eld.
○Använd kärl som är godkända för bränslehantering.
○Rök inte eller tillåt rökning nära bränsle eller redskapet eller då
du använder redskapet.
○Torka upp utspillt bränsle före start av motor.
○Flytta redskapet minst 3 m bort från tankningsplatsen före start
av motorn.
○Stanna motorn innan bränslepåfyllningslocket tas bort.
○ Töm bränsletanken innan redskapet ställs undan för förvaring.
Vi rekommenderar att bränslet töms efter varje användning.
Om det finns bränsle kvar i tanken måste redskapet förvaras så
att bränsle inte läcker ut.
○Förvara redskapet och bränslet på en plats där bränsleångorna
inte kan nå gnistor eller öppen eld från varmvattenberedare,
elektriska motorer eller strömställare, värmepannor, osv.
VARNING
Bränsle kan lätt antändas eller explodera och är farligt att
andas in, var därför extra försiktig vid hantering och påfyllning
av bränsle.
Arbetssäkerhet
○Skär inte i andra material än träd eller träföremål.
○ Kontrollera området som ska klippas före arbetet. Ta bort
föremål som kan kastas eller trassla in sig.
○Om området har besprutats med insektsgift använd
skyddsmask under arbetet.
○ Håll obehöriga inklusive barn, djur, åskådare och medhjälpare
15 m utanför riskområdet. Stanna omedelbart motorn om någon
närmar sig.
○Håll alltid redskapet på höger sida om kroppen.
○Håll i ordentligt i redskapet med båda händerna.
○ Se till att du står stadigt och med god balans. Sträck dig inte.
Om du tappar balansen under arbetet kan det leda till
personskada.
○Håll alla kroppsdelar borta från ljuddämpare och skärutrustning
så länge motorn går.
○Håll skärtillsatsen under knähöjd.
○När verktyget flyttas till en ny arbetsplats se till att stänga av
motorn och försäkra dig om att alla skärtillsatser har stannat.
○Placera aldrig maskinen på marken när den är igång.
○Se alltid till att motorn är avstängd och alla skärtillsatser har
stannat helt innan du rensar bort skräp eller tar bort gräs från
skärtillsatserna.
○Ha alltid en första-hjälpen-väska till hands när du använder
elektrisk utrustning.
○ Starta eller använd aldrig motorn inuti slutna rum eller
byggnader och/eller i närheten av antändbara vätskor.
Inandning av avgaser kan vara dödligt.
○Om redskapet fungerar dåligt och avger konstiga ljud
eller vibrationer, stäng omedelbart av motorn och be din
återförsäljare undersöka och reparera det.
Fortsatt användning under dessa förhållanden kan leda till
personskador eller skada på redskapet.
○Använd i enlighet med lokala lagar och föreskrifter.
Skötselsäkerhet
○Underhåll redskapet enligt rekommenderat förfarande.
○Ta bort tändstiften innan utförande av underhållsarbeten med
undantag från förgasarjusteringar.
○Låt inte någon stå i närheten vid justering av förgasaren.
○Använd endast HiKOKI:s original reservdelar av de typer som
tillverkaren rekommenderar.
Transport och förvaring
○Bär alltid redskapet med motorn avstängd och ljuddämparen
vänd bort från kroppen.
○Låt motorn svalna, töm bränsletanken innan förvaring eller
transport.
Säkra maskinen under transport för att undvika bränsleläckage
och skador.
○ Töm bränsletanken innan redskapet ställs undan för förvaring.
Vi rekommenderar att bränslet töms efter varje användning.
Om det finns bränsle kvar i tanken måste redskapet förvaras så
att bränsle inte läcker ut.
○Förvara redskapet oåtkomligt för barn.
○Rengör och underhåll apparaten noggrant och förvara den på
en torr plats.
○Se till att startknappen är avslagen vid transport eller förvaring.
○Täck klingan med klingskyddet vid transport eller förvaring.
○Du måste sätta fast maskinen under transport för att förhindra
att bränsle rinner ut, maskinen skadas eller personskada
uppstår.
000BookCG24EBSP(SL)NE.indb8000BookCG24EBSP(SL)NE.indb8 2019/01/1515:25:432019/01/1515:25:43

Svenska
9
Om en situation som inte behandlas i denna bruksanvisning
uppstår, var försiktigt och använd sunt förnuft. Kontakta
auktoriserade HiKOKI serviceverkstäder om du behöver hjälp. Var
särskilt uppmärksam på avsnitt som föregås av följande ord:
VARNING
Information som är av största betydelse för att undvika allvarlig
personskada eller dödsfall.
VIKTIGT
Information av stor betydelse för att undvika personskada eller
skada på maskin och utrustning.
OBSERVERA
Information som är viktig för att klargöra en åtgärd och därmed
undvika misstag.
VIKTIGT
Montera aldrig isär starthandtaget. Det finns risk för att
rekylfjädern orsakar kroppsskada.
TEKNISKA DATA
Modell CG24EBSP CG24EBDP
(SL) (S) (SL) (SLN)
Motor
Slagvolym (cm3)
Tändstift
Tomgångshastighet (min-1)
Varvtal på utgående axel (min-1)
Max uteffekt motor (kW)
23,9
NGK BMR7A
2800 –3200
7600
0,8
23,9
NGK BMR7A
2800 –3200
7600
0,8
23,9
NGK BMR7A
2800 –3200
7600
0,8
23,9
NGK BMR7A
2800 –3200
7600
0,8
Bränsletank (cm3)520
Torrvikt (kg) 5,0 5,2 5,3 4,4
Skärtillsats Typ / diameter
(mm) Nylontråd Nylontråd Metallblad
(255) Nylontråd ------
Ljudtrycksnivå
LpA (dB (A))
(ISO22868)
Motsvarande*
Osäkerhe
99
3
99
3
96
3
99
3
99
3
Uppmätt ljudeffektnivå
LwA (dB (A))
Garanterad ljudeffektnivå
LwA (dB (A))
(2000/14/EF)
Körning
(2000/14/EF)
Körning
108
111
108
111
105
108
108
111
------
------
Vibrationsnivå (m/s2) (ISO22867)
Ekvivalent (främre / vänster handtag)*
Ekvivalent (Bakre / höger handtag)*
Osäkerhe
5,6
4,0
2,0
3,9
2,7
1,2
3,1
2,8
1,2
6,2
3,4
2,0
------
------
------
000BookCG24EBSP(SL)NE.indb9000BookCG24EBSP(SL)NE.indb9 2019/01/1515:25:432019/01/1515:25:43

Svenska
10
Modell CG27EBSP CG27EBDP
(SL) (S) (SL) (SLN)
Motor
Slagvolym (cm3)
Tändstift
Tomgångshastighet (min-1)
Varvtal på utgående axel (min-1)
Max uteffekt motor (kW)
26,9
NGK BMR7A
2800 –3200
7600
0,9
26,9
NGK BMR7A
2800 –3200
7600
0,9
26,9
NGK BMR7A
2800 –3200
7600
0,9
26,9
NGK BMR7A
2800 –3200
7600
0,9
Bränsletank (cm3)520
Torrvikt (kg) 5,2 5,4 5,4 4,5
Skärtillsats Typ / diameter
(mm) Nylontråd Nylontråd Metallblad
(255) Nylontråd ------
Ljudtrycksnivå
LpA (dB (A))
(ISO22868)
Motsvarande*
Osäkerhe
99
3
99
3
97
3
99
3
99
3
Uppmätt ljudeffektnivå
LwA (dB (A))
Garanterad ljudeffektnivå
LwA (dB (A))
(2000/14/EC)
Körning
(2000/14/EC)
Körning
108
111
108
111
108
111
108
111
------
------
Vibrationsnivå (m/s2) (ISO22867)
Ekvivalent (främre / vänster handtag)*
Ekvivalent (Bakre / höger handtag)*
Osäkerhe
6,7
4,1
2,0
4,1
3,0
1,2
3,7
2,6
1,2
5,3
3,4
2,0
------
------
------
HOBSERVERA
Ekvivalent buller- och vibrationsnivå har beräknats som den tidsvägda totalenergin för buller- och vibrationsnivåer under olika
arbetsförhållanden med följande tidfördelning:
* 1/2 tomgång, 1/2 körning.
Rätt till ändringar förbehålls.
MONTERING
Drivaxel till motor (Bild 1)
Skruva ut rörets låsbult (1) omkring tio varv så att bulten inte hindrar
isättning av drivaxelröret. Håll rörets låsbult utåt när du sätter in
drivaxelröret så att inte beslaget på insidan är ett hinder.
Sätt in drivaxeln i motorns kopplingshus tills markeringen (2) på
drivaxelröret kommer till kopplingshuset.
En del modeller kan levereras med drivaxeln redan installerat.
OBSERVERA
Om det är svårt att sätta in drivaxeln till det markerade läget,
vrid drivaxeln med- eller moturs med skärets fäste. Passa
in hålet i axelröret och dra åt rörets låsbult. Dra sedan åt
spännbulten ordentligt.
Montera tillsatsen (endast EBDP-modeller)
1. Sätt tillsatsen på plats.
2. Se till att låspinnen (3) passar rörets hål (4) och att röret inte
faller av. (Bild 2)
3. Dra åt muttern (5) ordentligt. (Bild 2)
Montera handtaget
(1) Remhandtagstyp ((SL),(SLN)-modell)
VARNING
Använd alltid en spärrstång (6) och bärsele med remhandtag.
(Bild 3)
Sätt fast handtaget på drivaxelröret med lutning mot motorn.
Justera placeringen till bästa läge före användning.
OBSERVERA
Om ditt redskap har en markering på drivaxelröret, följ denna.
(2) Cykelhandtagstyp ((S)-modell)
Ta bort handtagsfästet (7). (Bild 4)
Placera handtagen och sätt fast handtagsfästet och dra åt
bultarna löst. Justera till rätt läge. Dra sedan år bultarna
ordentligt.
Fäst skyddsröret till drivaxeln eller handtaget med
slangklämmorna (8). (Bild 5)
000BookCG24EBSP(SL)NE.indb10000BookCG24EBSP(SL)NE.indb10 2019/01/1515:25:432019/01/1515:25:43

Svenska
11
Gasvajer / stoppledning
Tryck på den övre fliken (9) och öppna luftfiltrets kåpa. (Bild 6)
Anslut stoppledningarna. (Bild 7)
Om gasvajerns ytterända (10) är gängad, skruva in den och
jordkontakten (11) (om ett sådant ingår) helt in i kabelfästet (12),
skruva sedan fast vajeränden med ställmuttern (13) mot kabelfästet
(12).
Anslut gasvajern (14) till förgasaren (15) och montera svivellocket
(16) (om ett sådant ingår) som finns i verktygsväskan, på sviveln
(15) (Bild 8).
Tryck på den övre fliken (9) och öppna luftfiltrets kåpa. (Bild 6)
Förvara stoppledningarna (17) i luftfiltrets kåpa. (Bild 9)
En del modeller kan levereras med installerade delar.
Montering av skydd för skärtillsats (Bild 10 – 12)
OBSERVERA
På en del modeller kan klingskyddets hållare redan vara
monterad på transmissonskåpan.
Installera skyddet för skärtillsatsen på drivaxelröret mot
vinkelväxeln. Dra åt hållaren ordentligt så att skyddet för
skärtillsatsen inte svänger eller rör på sig under användning.
Montera skyddet för skärtillsatsen på hållaren, vilken även fäster
skyddet till växellådan med de två fästskruvarna.
VARNING
Om ett felaktigt eller defekt skydd är monterat, kan detta
orsaka allvarliga personskador.
VIKTIGT
En del skydd för skärtillsatser är utrustade med vassa
trådbegränsare. Var försiktig vid hantering av dem.
Om du använder ett trimmerhuvud med ett tvådelat skydd för
skärtillsats, fäst skyddsförlängningen på skyddet för skärtillsats.
(Bild 11)
OBSERVERA
○Om skyddsförlängningen monteras på skyddet för skärtillsats,
måste trådbegränsaren tas bort från skyddet för skärtillsats
(om det monterats).
○Ta bort skyddsförlängningen enligt bilderna. Bär handskar
eftersom förlängningen har en vass trådbegränsare, tryck
sedan in de tre fyrkantiga flikarna i ordningsföljd. (Bild 12)
Installation av skärtillsats
VARNING
Installera skärtillsatsen ordentligt och säkert enligt
instruktionerna i bruksanvisningen.
Om den inte sitter fast ordentligt eller säkert kan den lossna
och orsaka allvarlig och/eller livshotande personskada.
Montering av Halvautomatiskt trimmerhuvud
1. Funktion
Matar automatiskt ut mer nylonlina när den slås i vid låg
hastighet (mindre än 4500
min-1 ).
Tekniska data
Kod nr. Typ av
fästskruv Rotationsriktning Storlek på
fästskruv
6696454 Skruvmutter Moturs M10×P1,25-LH
6698639
Användbar nylontråd
Diameter tråd: Φ2,4 mm Längd: 4 m
2. Försiktighetsåtgärder
○Höljet måste fästas ordentligt på skyddet.
○Kontrollera skyddet, höljet och andra delar så att de inte har
sprickor eller andra skador.
○Kontrollera höljet och knappen för förslitningar.
Om märket (18) för tillåten förslitning på höljet inte längre
syns eller det är ett hål på undersidan (19) av knappen, byt
omedelbart ut de nya delarna. (Bild 13)
○Trimmerhuvudet måste monteras ordentligt vid verktygets
växelhus.
○ Använd alltid HiKOKIs nylonlina för bästa prestanda och
pålitlighet. Använd aldrig vajrar eller andra material som kan
komma att bli farliga projektiler.
○ Om trimmerhuvudet inte mattar kaplina ordentligt, kontrollera
att nylonlinan och alla delar är ordentligt installerade. Kontakta
auktoriserade HiKOKI serviceverkstäder om du behöver hjälp.
3. Montering (Bild 14)
○Montera trimmerhuvud på växelhuset på grästrimmer/röjsax.
Fästmuttern är vänstergängad. Vrid medurs för att lossa/moturs
för att dra fast.
OBSERVERA
○Då klingans stödbricka inte används här, se till att förvara den
för det tillfälle då ett metallblad används, om den finns.
○Tryck in stoppstiftet (20) i växelhuset för att låsa klingans
hållare.
4. Ljustera linans längd
○Sätt motorhastigheten så lågt som möjligt och slå lätt med
huvudet mot marken. Nylonlinan kommer att dras ut cirka 3 cm
varje gång den slås in. (Bild 15)
Du kan också dra ut nylonlinan för hand men motorn måste
vara helt stoppad. (Bild 16)
○Justera nylonlinan till korrekt längd 11-14 cm innan nästa
användning.
Montera klinga (Bild 17)
(om en sådan finns)
Kontrollera att klingan inte har sprickor eller andra skador och att
den är vänd åt rätt håll när klingan monteras.
OBSERVERA
○Montera klingans stödbricka (21) med den konkava sidan
uppåt.
○ Tryck in stoppstiftet (20) i vinkelväxeln för att låsa klingans
hållare (22). Lägg märke till att fästbulten eller muttern
(23) är vänstergängad (lossas medurs/dras åt moturs).
Dra åt fästbulten eller -muttern med en hylsnyckel.
[Åtdragningsmoment: 12 ―16 N•m]
VIKTIGT
○Kontrollera att klingan har monterats korrekt före start.
○ Om ditt redskap är utrustat med skyddslock under klingan,
kontrollera före start att det inte är slitet eller sprucket. Byt ut
det om det är slitet eller har sprickor.
○ Du måste bära handskar när du hanterar klingan.
VARNING
För HiKOKI huvuden, använd endast ometallisk böjlig tråd
som rekommenderas av tillverkaren. Använd aldrig sladd eller
snöre. De kan gå av och skickas iväg som en farlig projektil.
ANVÄNDNING
Bränsle (Bild 18)
VARNING
○ Trimmern är utrustad med en tvåtaktsmotor. Kör alltid motorn
med oljeblandad bensin.
Se till att ventilationen är tillfredställande vid tankning eller
hantering av bränslet.
○Bränsle är mycket lättantändligt och kan orsaka allvarliga
personskador vid inandning eller stänk på kroppen. Var alltid
uppmärksam när du hanterar bränsle. Se till att alltid ha god
ventilation vid hantering av bränsle inomhus.
000BookCG24EBSP(SL)NE.indb11000BookCG24EBSP(SL)NE.indb11 2019/01/1515:25:432019/01/1515:25:43

Svenska
12
Bränsle
○Använd alltid 89-oktanig blyfri bensin.
○Använd tvåtaktsolja eller en blandning mellan 25:1 och
50:1, angående mängd se uppgift på oljeflaskan eller fråga
auktoriserade HiKOKI serviceverkstäder.
○Om originalolja inte finns använd en olja av hög kvalitet med
tillsats av ett antioxidationsmedel och uttrycklig märkning för
användning i tvåtaktsmotorer (JASO FC GRADE OIL eller ISO
EGC GRADE). Använd inte olja av typ BIA eller TCW (avsedd
för vattenkylda tvåtaktsmotorer).
○Använd aldrig motorolja (10 W/30) eller spillolja.
○Blanda alltid bensin och olja i en separat ren behållare.
Börja alltid med att fylla upp med hälften av det bränsle som ska
användas. Häll därefter i hela mängden olja. Blanda (skaka)
bränsleblandningen. Häll sedan i återstående mängd bränsle.
Blanda (skaka) bränsleblandningen ordentligt innan blandningen
hälls i bränsletanken.
Bränslepåfyllning
VARNING
○Stanna alltid motorn vid bränslepåfyllning.
○Öppna tanklocket långsamt vid påfyllning av bränsle så att
eventuellt övertryck försvinner.
○Dra åt tanklocket ordentligt efter tankning.
○Flytta alltid trimmern minst 3 m från tankningsplatsen före start
av motorn.
○Tvätta alltid omedelbart bort utspillt bränsle på kläder med tvål.
○Kontrollera noggrant eventuella bränsleläckage efter påfyllning.
Rengör runt tanklocket innan bränslepåfyllning för att förhindra att
smuts hamnar i tanken. Se till att bränslet är ordentligt blandat före
tankning genom att skaka behållaren.
Start
VIKTIGT
Kontrollera före start att skärtillsatsen inte rör vid någonting.
1. Ställ tändningslåset (24) till framåt bort från stoppläget.
(Bild 19)
* Pumpa urluftningspumpen (25) cirka tio gånger så att bränsle
flödar in i förgasaren. (Bild 20)
2. Skjut chokespaken (27) till läge START (stängd) (A). (Bild 21)
3. Dra snabbt i startsnörets handtag. Var noga med att hålla fast
handtaget i handen så att det inte släpps tillbaka. (Bild 22)
4. Om motorn startar, ställ tillbaka chokereglaget till läget RUN
(öppen) (B). Dra kraftfullt i starthandtaget en gång till.
OBSERVERA
Om motorn inte startar upprepa moment 2 till 4.
5. Varmkör motorn i cirka 2-3 minuter innan den belastas.
6. Kontrollera att skärtillsatsen inte roterar när motorn går på
tomgång.
Klippning (Bild 23 – 26)
○ Kör motorn med över 6500
min-1 vid klippning. Körning på lågt
varvtal längre perioder kan slita ut kopplingen i förtid.
○Klipp gräset från höger till vänster.
○Den roterande klingan kastas tillbaka när den stöter på ett hårt
föremål.
Detta kan orsaka en farlig och kraftig motreaktion på redskapet
och för användaren. Denna reaktion kallas kast. Användaren
kan då tappa kontrollen över redskapet och orsaka allvarliga
eller livshotande skador. Kast förekommer oftare i områden där
det är svårt att se materialet som ska trimmas.
○ Bär selen enligt bilden (om en sådan finns). Klingar roterar
moturs, använd därför redskapet från höger till vänster för
effektivare klippning. Håll åskådare på minst 15 m avstånd.
○ Använd i enlighet med lokala lagar och föreskrifter.
OBSERVERA
Vid nödfall, tryck på snabbstoppknappen eller dra i nödstoppet
(om ett sådant finns). (Bild 25)
VARNING
Om skärtillsatsen stöter mot stenar eller liknande, stoppa
motorn och kontrollera att tillsatsen och andra delar är
oskadade. Om gräs eller grenas fastnat runt tillsatsen, stoppa
motorn och tillsatsen och ta bort dem.
Stopp av motor (Bild 27)
Minska motorns hastighet och kör på tomgång några minuter, stäng
sedan av tändlåset (24).
VARNING
Skärtillsatsen kan orsaka skada när den fortsätter rotera efter
att motorn har stannat eller gasreglaget släppts. Se alltid till att
skärtillsatsen har stannat innan du sätter ned redskapet när den
har stängts av.
Halvautomatiskt trimmerhuvud
○Kör motorn med över 6500
min-1 vid klippning. Körning på lågt
varvtal längre perioder kan slita ut kopplingen i förtid.
○Klipp gräset från höger till vänster.
VARNING
Skärtillsatsen kan orsaka skada när den fortsätter rotera efter
att motorn har stannat eller gasreglaget släppts. Se alltid till att
skärtillsatsen har stannat innan du sätter ned redskapet när den
har stängts av.
Matar automatiskt ut mer nylonlina när den slås i vid låg hastighet
(mindre än 4500
min-1 ).
UNDERHÅLL
ANORDNINGAR OCH SYSTEMEN FÖR EMISSIONSKONTROLL
FÅR UNDERHÅLLAS, BYTAS ELLER REPARERAS AV EN
VERKSTAD FÖR MOTORVERSKAD ELLER INDIVIDER.
Förgasarjustering (Bild 28)
VARNING
○Skärtillsatsen kan rotera under förgasarjustering.
○Starta aldrig motorn utan att kopplingskåpan och röret sitter på
plats! Kopplingen kan annars lossa och orsaka personskador.
I förgasaren blandas bränslet med luft. När motorn testkörs vid
fabriken görs en grundläggande justering av förgasaren. Ytterligare
justering kan komma att behövas med hänsyn till klimat och höjd.
Förgasare har bara en justeringsmöjlighet:
T = Justerskruv för tomgångsvarvtal.
Tomgångsjustering (T)
Kontrollera att luftfiltret är rent. Vid korrekt inställt tomgångsvarvtal
roterar inte skärtillsatsen. Om justering är nödvändig vrid T-skruven
medurs med motorn igång tills skärtillsatsen börjar rotera. Vrid
skruven därefter moturs tills skärtillsatsen slutar att rotera. Rätt
tomgångsvarvtal har uppnåtts när motorn går jämnt i alla lägen på
ett varvtal som är lägre än det då skärtillsatsen börjar rotera.
Kontakta auktoriserade HiKOKI serviceverkstäder om kedjan
fortfarande roterar efter justeringen.
OBSERVERA
Standardtomgång är 2800 –3200
min-1 .
VARNING
Skärtillsatsen får under inga omständigheter rotera när motorn
går på tomgång.
Luftfilter (Bild 29)
Luftfiltret måste rengöras från damm och smuts för att undvika:
○Felaktig förgasarfunktion
○Startsvårigheter
○Effektsänkning
○Onödigt slitage av motordelar
○Onormal bränsleförbrukning
000BookCG24EBSP(SL)NE.indb12000BookCG24EBSP(SL)NE.indb12 2019/01/1515:25:432019/01/1515:25:43

Svenska
13
Rengör filtret dagligen eller oftare om redskapet används på
speciellt dammiga arbetsområden.
Rengöring av luftfilter
Öppna luftfiltrets kåpa och filtret (28). Tvätta filtret i varmt tvålvatten.
Kontrollera att filtret är torrt innan det monteras. Ett luftfilter som
har används länge kan inte rengöras helt och hållet. Det bör därför
bytas ut mot ett nytt med jämna mellanrum. Ett skadat filter måste
alltid bytas ut.
Bränslefilter (Bild 30)
Töm ut allt bränsle ur bränsletanken och ta bort bränslefiltrets slang
från tanken. Dra ut filterelementet ur hållaren och tvätta det i varmt
tvålvatten.
Skölj filtret noggrant tills alla spår att tvättmedel försvunnit. Kläm,
vrid inte, ut överskottsvatten och låt elementet torka.
OBSERVERA
Om filtret blivit hårt av för mycket smuts, byt ut det.
Tändstift (Bild 31)
Tändstiftet påverkas av:
○Felaktig förgasarinställning
○Felaktig bränsleblandning (för mycket olja i bensinen)
○Smutsigt luftfilter
○Svåra arbetsförhållande (t.ex. kyla)
Dessa faktorer orsakar beläggning på tändstiftets elektroder som
kan leda till motorstörningar och startproblem. Om motorn lämnar
låg effekt, är svårstartad eller går ojämnt på tomgång så kontrollera
alltid tändstiftet först. Om tändstiftet är smutsigt rengör och
kontrollera elektrodavståndet. Justera om nödvändigt. Rätt avstånd
är 0,6 mm. Tändstiftet ska bytas efter ca 100 timmars körning eller
tidigare om elektroderna är kraftigt avbrända.
OBSERVERA
I vissa områden kräver lagen användning av resistortändstift
för att dämpa störstrålning. Om denna maskin var utrustad med
resistortändstift använd samma typ av tändstift vid byte.
Vinkelväxel (Bild 32)
Kontrollera vinkelväxelns smörjmedelsnivå var 50 timme i drift
genom att ta bort påfyllningshålets plugg på vinkelväxelns sida.
Om inte smörjmedel är synligt på kugghjulen, fyll växeln till 3/4 med
litiumbaserat smörjmedel av hög kvalitet. Fyll inte helt.
Halvautomatiskt trimmerhuvud
Utbyte av nylonlina
(1) Ta bort kåpan (29) genom att trycka hårt in mot låsflikarna med
dina tummar som visas i Bild 33.
(2) Efter borttagning av kåpan, ta ut rullen och ta bort återstående
lina.
(3) Vik den nya nylonlinan ojämnt på mitten som visas i bilden.
Haka fast den U-formade änden på nylonlinan i skåran (30) på
mittendelen av rullen.
Den ena sidan av sladden bör vara ungefär 10 cm längre än
den andra sidan.
Linda upp båda hälfterna av linan på rullen i samma riktning
medan varje halva av linan hålls på sin sida. (Bild 34)
(4) Tryck in respektive lina i stopphålen (31) och lämna lösa ändar
på cirka 10 cm. (Bild 35)
(5) För igenom båda ändarna på linan genom kabelstyrningen (32)
när du sätter i rullen i höljet. (Bild 36)
OBSERVERA
När du sätter i rullen i höljet, försök att passa in stopphålen
(31) med kabelstyrningen (32) för att enklare kunna dra ut linan
senare.
(6) Placera skyddet över höljet så att lockets låsflikar (33) passar in
mot de långa hålen (34) på skyddet. Tryck sedan höljet på plats
till dess att det klickar till. (Bild 37)
(7) Startlängden på kaplinan bör vara mellan 11-14 cm och lika på
båda sidor. (Bild 38)
Klinga (Bild 39)
VARNING
Bär skyddshandskar vid hantering eller underhåll på klingan.
○ Använd en vass klinga. En slö klinga kärvar och kastar oftare.
Ersätt fästmuttern om den är skadad eller svår att dra åt.
○Byt ut klingan mot en som rekommenderas av HiKOKI, med ett
25,4 mm fästhål.
○ En 3-tandad klinga (35) kan monteras på båda sidorna.
○Använd rätt klinga enligt det arbete du ska utföra.
○Använd lämpliga verktyg vid byte av klinga.
○ När skärytorna blir slöa, slipa klingan enligt bilden. Felaktig
slipning kan orsaka kraftiga vibrationer.
○Använd inte klingor som är böjda, spruckna eller som är
skadade på annat sätt.
OBSERVERA
Vid slipning är det viktigt att den ursprungliga formen vid
kuggens nedre del bibehålls för att undvika sprickor.
Underhållsschema
Nedan följer några allmänna underhållsinstruktioner. För
ytterligare information var god kontakta auktoriserade HiKOKI
serviceverkstäder.
Dagligt underhåll
○Rengör maskinen utvändigt.
○Kontrollera att bärselen är oskadad.
○ Kontrollera skyddet för skärtillsatsen avseende skador och
sprickbildning. Byt ut skyddet om det är skadat eller sprucket.
○ Kontrollera att skärtillsatsen är korrekt centrerad, vass och
utan sprickor. En obalanserad skärtillsats orsakar kraftiga
vibrationer som kan skada enheten.
○Kontrollera att skärtillsatsens mutter är ordentligt åtdragen.
○Kontrollera att klingans transportskydd är oskadat och att det
sitter ordentligt.
○Kontrollera att muttrar och skruvar är ordentligt åtdragna.
○Kontrollera att enheten är oskadad och fri från defekter.
Veckounderhåll
○Kontrollera startapparaten, speciellt startsnöre och returfjäder.
○Rengör tändstiftet utvändigt.
○ Ta ut det och kontrollera avståndet mellan elektroderna. Justera
det till 0,6 mm eller byt tändstift.
○Kontrollera att vinkelväxeln har smörjmedel till 3/4.
○Rengör luftfiltret.
Månadsunderhåll
○Skölj bränsletanken med bensin.
○Rengör förgasaren utvändigt och utrymmet runt den.
○Rengör fläkten och utrymmet runt den.
000BookCG24EBSP(SL)NE.indb13000BookCG24EBSP(SL)NE.indb13 2019/01/1515:25:432019/01/1515:25:43

Svenska
14
Förteckning över rekommenderade tillbehör
Typ Namn
Specifikation REMHANDTAG CYKELSTYRE MULTIFUNKTION
Diameter
Matningssystemadapter eller
antal tänder (blad)
Bladtjocklek (mm)
eller
Trimmertråd diameter (mm)
CG24EBSP (SL) CG27EBSP (SL) CG24EBSP (S) CG27EBSP (S) CG24EBDP (SL) CG27EBDP (SL)
ALUMINIUMHUVUDEN
NYLONHUVUD
CH-100
(W/NYLONTRÅD) 4” Förklippt tråd 2,2 –3,0
●●●●●●
NYLONHUVUD
CH-100 ●●●●●●
NYLONHUVUD
CH-300
(W/KLINGANS
STÖDBRICKA) 5” Manuell
trådmatning 2,2 –2,7
●●●
NYLONHUVUD
CH-300 ●●●
NYLONHUVUDEN
TRYCK & KÖR
NYLONHUVUD
BF-5 5”
L M10 x 1,25
mutter
L M8 x 1,25
2,2 –3,0 ●●●●●●
BLAD
BLAD
B3/10/2,0 10” 3 2,0 ●
BLAD
B3/12/3,0 12” 3 3,0 ●
BLAD
B4/9/1,6 9” 4 1,6 ●●
BLAD
B4/10/1,6 10” 4 1,6 ●●
000BookCG24EBSP(SL)NE.indb14000BookCG24EBSP(SL)NE.indb14 2019/01/1515:25:432019/01/1515:25:43

Svenska
15
FELSÖKNING
Använd felsökningstabellen nedan om redskapet inte fungerar
normalt. Om detta inte löser problemet, kontakta din återförsäljare
eller ett auktoriserat HiKOKI servicecenter.
Tillstånd Orsak Lösning
Motorn startar inte
Bränslesystem
Bränsletanken är tom eller bränslenivån är låg Fyll på bränsletanken med rätt bränsleblandning
(25:1-50:1)
Bränsletanken innehåller gammalt bränsle
(obehaglig lukt) Ersätt med nytt bränsle
För mycket bränsle absorberas och tändstiftet är
vått
1.Koppla bort tändstiftet och låt det torka
2.Dra i starthandtaget 5 eller 6 gånger för att ta
bort bränsleöverskottet
3.Montera tändstiftet
4.Ställ chokereglaget på RUN och dra i
starthandtaget
Bränslefiltret är igensatt med smuts Rengör bränslefiltret
Bränsleledningen är böjd eller frånkopplad Se till att bränslet strömmar jämnt
Fel på förgasaren Kontakta auktoriserade HiKOKI serviceverkstäder
Elsystem
Stoppknappsledningen har kortslutits Kontakta auktoriserade HiKOKI serviceverkstäder
Tändstiftet är smutsigt Byt ut eller rengör tändstiftet
Elektrodavståndet är för stort Justera avståndet till 0,6 mm
Dålig förbindelse mellan högspänningskabel och
tändstift Anslut igen
Fel på elsystemet Kontakta auktoriserade HiKOKI serviceverkstäder
Övrigt Ljuddämparens utlopp är tilltäppt med kol Kontakta auktoriserade HiKOKI serviceverkstäder
för reparation
Motorn startar men
dör direkt
Motorn är benägen att
dö
Bränslesystem
Bränsletanken är tom eller bränslenivån är låg Fyll på bränsletanken med rätt bränsleblandning
(25:1-50:1)
Bränsletanken innehåller gammalt bränsle
(obehaglig lukt) Ersätt med nytt bränsle
Tvåtaktsolja har inte tillsatts Kontakta auktoriserade HiKOKI serviceverkstäder
Chokereglaget är i START-läget Ställ chokereglaget på RUN-läget
Luft har kommit in i bränslesystemet Återanslut bränsleledningen eller kopplingen
Fel på förgasaren Kontakta auktoriserade HiKOKI serviceverkstäder
Elsystem
Tändfel
Tändstiftet fungerar inte Ersätt med nytt tändstift
Elsystemet fungerar inte Kontakta auktoriserade HiKOKI serviceverkstäder
Övrigt
Motoröverhettning
Fel modell på tändstiftet Ersätt med angiven del
Se ”SPECIFIKATIONER”
Smutsig luftrengörare Rengör
Tilltäppning av kol (ljuddämparens utlopp) Rengör
Otillräcklig komprimering (kolv, kolvring,
cylinder) Kontakta auktoriserade HiKOKI serviceverkstäder
Onormal vibration
Skärtillsatsen är inte korrekt monterad Se ”Installation av skärtillsats”
Handtaget, handtagsfästet eller någon annan
fästanordning är lös Kontrollera och spänn åt
Bladet är böjt eller skadat Ersätt med nytt blad
Gräs har fastnat runt transmissionskåpan Ta bort gräset
Motorn går men bladet rör sig inte
Rörligheten är dålig Gräs har fastnat runt transmissionskåpan Ta bort gräs och smuts
Motorn stannar inte Stoppknappen fungerar inte
Ställ chokereglaget på START för att stanna
motorn
Sluta omedelbart att använda den och kontakta
auktoriserade HiKOKI serviceverkstäder
Motorn stannar när gasen är stängd Tomgångsvarvtalet är för lågt Kontakta auktoriserade HiKOKI serviceverkstäder
Bladet fortsätter rotera när gasen är
stängd Tomgångsvarvtalet är för högt Gasvajern är för hårt spänd Kontakta auktoriserade HiKOKI serviceverkstäder
000BookCG24EBSP(SL)NE.indb15000BookCG24EBSP(SL)NE.indb15 2019/01/1515:25:432019/01/1515:25:43

Dansk
16
(Oversættelse af de oprindelige instruktioner)
BETYDNING AF SYMBOLER
BEMÆRK: Nogle enheder er ikke udstyret med disse.
Symboler
ADVARSEL
Det følgende viser symboler, som anvendes for maskinen. Vær sikker på, at du forstår deres betydning, inden
du begynder at bruge maskinen.
Det er vigtigt, at du læser, fuldt ud
forstår og overholder de følgende
sikkerhedsforanstaltninger og advarsler.
Skødesløs eller forkert brug af denne
enhed kan forårsage alvorlige eller
dødelige kvæstelser.
Tændingsstop
Læs, forstå og følg alle advarsler og
instruktioner i denne brugsanvisning og på
enheden.
Benzin og olie-blanding
Brug altid beskyttelsesudstyr for øjne,
hovedet og ører under brugen af denne
enhed.
Justering af tomgangshastighed
Brug ikke metalklinger/stive klinger, når
dette tegn er vist på enheden. Primer pumpe
Hold alle børn, tilskuere og hjælpere 15 m
væk fra enheden. Hvis nogen nærmer
sig, skal du straks stoppe motoren og
skæreudstyret.
4
Garanteret lydeffektniveau
Pas på udslyngede genstande.
Varm overflade –Berøring af varm
overflade kan medføre alvorlige
forbrændinger.
min-1
Viser det maksimale omdrejningstal.
Brug ikke skæreudstyr, hvis maksimale
omdrejningstal er mindre end akslens
omdrejningstal.
Hæktrimmerens tilbehør kan ikke
anvendes på modeller med dette
mærkat.
Brug handsker, når det er nødvendigt,
f.eks. når du samler skæreudstyr.
Der kan forekomme tryk mod klingen,
når den roterende klinge kommer i
kontakt med en fast genstand i det
kritiske område. Der kan opstå en
farlig situation, hvor hele enheden og
brugeren bliver skubbet voldsomt.
Denne reaktion kaldes klingetryk.
Som følge heraf kan brugeren miste
kontrollen over enheden, hvilket
kan medføre alvorlige eller dødelige
kvæstelser. Klingetryk forekommer
især i områder, hvor det er vanskeligt
at se det materiale, der skal klippes.
Brug skridsikkert og robust fodtøj.
Choker –Køreposition (Åben)
Choker –Chokerposition (Lukket)
Angiver håndtagets placering. Pilene,
som viser grænser for håndtagets
position.
Inden du bruger maskinen
• Læs brugsanvisningen omhyggeligt.
• Kontroller, at skæreudstyret er korrekt samlet og indstillet.
• Start enheden og kontroller karburatorindstillingen. Se “VEDLIGEHOLDELSE”.
Indhold
HVAD ER HVAD...............................................................................17
ADVARSLER OG SIKKERHEDSINSTRUKTIONER.......................18
SPECIFIKATIONER.........................................................................19
SAMLEPROCEDURER ...................................................................20
BETJENING .....................................................................................22
VEDLIGEHOLDELSE ......................................................................22
FEJLFINDING..................................................................................25
000BookCG24EBSP(SL)NE.indb16000BookCG24EBSP(SL)NE.indb16 2019/01/1515:25:432019/01/1515:25:43

Dansk
17
10 10
17
19
18
20
16
21
13
11
9
15
2
8
7
CG24EBDP (SLN)
CG27EBDP (SLN)
13
8
6
2
5
4
14
911
7
22
29
11
13
8
7
6
514
4
5
22
13
119
8
15
14 6
2
22
7
5
4
12
24
23
3
1
CG24EBSP (S)
CG27EBSP (S)
CG24EBSP (SL)
CG27EBSP (SL)
CG24EBDP (SL)
CG27EBDP (SL)
HVAD ER HVAD
Eftersom denne brugsanvisning dækker flere modeller, kan der
være nogle forskelle mellem billederne og din enhed. Brug de
instruktioner, der gælder for din enhed.
1. Brændstofdæksel
2. Gashåndtag
3. Starthåndtag
4. Afskærmning til skæreudstyr
5. Skæreudstyr
6. Drivakselrør
7. Håndt ag
8. Ophængningsøje
9. Tændingskontakt
10. Sele
11. Gashåndtagsspærre
12. Choker
13. Motor
14. Vinkelgearhus
15. Drejeledshus
16. Topnøgle
17. Topnøgle (hvis udstyret dermed)
18. Unbrakonøgle
19. Knivdæksel (hvis udstyret dermed)
20. Drejedæksel
21. Brugsanvisning
22. Skærmforlænger
23. Tændrør
24. Pumpevæske
000BookCG24EBSP(SL)NE.indb17000BookCG24EBSP(SL)NE.indb17 2019/01/1515:25:432019/01/1515:25:43

Dansk
18
ADVARSLER OG
SIKKERHEDSINSTRUKTIONER
Operatørsikkerhed
○Brug altid ansigtsskærm eller briller af sikkerhedshensyn.
○Bær altid kraftige, lange bukser og skridsikre støvler og
handsker. Bær ikke løse klæder, smykker, korte bukser,
sandaler eller hav bare fødder. Hår over skulderlængde skal
sikres.
○Brug ikke dette værktøj, hvis du er træt, syg eller påvirket af
alkohol, stoffer eller medicin.
○Anvend ikke værktøjet om natten eller i dårligt vejr, når
sigtbarheden er dårlig. Anvend desuden ikke værktøjet, når det
regner, eller lige efter det har regnet.
Arbejde på glatte underlag kan medføre ulykker, hvis du mister
balancen.
○Lad aldrig et barn eller en uerfaren person betjene maskinen.
○Udsættelse for støj over en længere periode kan medføre
permanent høretab. Brug godkendt høreværn. Vær
opmærksom på tilskuere, der kan signalere et problem. Fjern
omgående sikkerhedsudstyr ved standsning af motoren.
○Brug hovedbeskyttelse.
○Lad aldrig maskinen køre i et lukket rum eller en lukket bygning.
Indånding af udstødningsgasser kan være dræbende.
○Hold håndtagene fri for olie og brændstof.
○Hold hænderne væk fra skærende udstyr.
○Tag ikke fat på eller hold enheden på dens skærende udstyr.
○Der bør bæres handsker ved montering eller fjernelse af
skæretilbehøret. Gør du ikke det, kan du komme til skade.
○Når du slukker for enheden, skal du sikre dig, at skæreudstyret
er standset, inden du sætter enheden ned.
○Ved længere arbejder skal man holde regelmæssige pauser
for at undgå mulige Hand-Arm Vibration Syndrome (HAVS)-
skader, der forårsages af vibrationer.
ADVARSEL
○Antivibrationssystemer garanterer ikke, at du slipper for
HAVS- eller carpal tunnel-syndrom. Derfor skal vedvarende
og regelmæssige brugere holde øje med deres hænders og
fingres tilstand. Søg straks læge, hvis nogen af de ovenfor
nævnte symptomer opstår.
○Hvis du anvender nogen medicinske elektriske/elektroniske
anordninger som f.eks. en pacemaker, skal du kontakte din
læge og producenten af anordningen før betjening af noget
motorudstyr.
Enhed/maskinsikkerhed
○Undersøg hele enheden/maskinen før hver brug. Udskift
beskadigede dele. Kontroller for brændstoflækager og
kontroller, at alle fastgørelser er på plads og spændt sikkert.
○Udskift dele, der er revnede, skårede eller beskadiget på
nogen måde, inden du bruger enheden/maskinen. Defekte dele
kan øge risikoen for ulykker og kan medføre tilskadekomst.
○Kontroller, at sikkerhedsafskærmningen er korrekt monteret.
○Hold andre væk, når du indstiller karburatoren.
○Brug kun tilbehør, som er anbefalet af producenten til denne
enhed/maskine.
ADVARSEL
○Foretag aldrig ændringer på enheden/maskinen under nogen
form. Brug aldrig enheden/maskinen til et job, som den ikke er
beregnet til.
○Manipulation med motoren gør denne motors EU-
typegodkendelse ugyldig.
○Uautoriserede ændringer og/eller uautoriseret tilbehør kan
medføre alvorlig personskade eller dødsfald for operatøren
eller andre.
Brændstofsikkerhed
○Bland og hæld brændstof på udendørs, og hvor der ikke er
nogen gnister eller flammer.
○Brug en beholder, som er godkendt til brændstof.
○Ryg ikke og tillad ikke rygning nær brændstof eller enheden/
maskinen eller under brugen af enheden/maskinen.
○Tør alt spildt brændstof op, inden du starter motoren.
○Gå mindst 3 m væk fra påfyldningsstedet, inden du starter
motoren.
○Stop motoren før du fjerner brændstofdækslet.
○Tøm brændstoftanken, inden du sætter enheden/maskinen
til opbevaring. Det anbefales, at brændstoffet tømmes af
efter hver brug af enheden/maskinen. Hvis der efterlades
brændstof i tanken, så skal enheden/maskinen opbevares, så
brændstoffet ikke lækker.
○Opbevar enhed/maskine og brændstof på et sted, hvor dampe
fra brændstof ikke kan komme i kontakt med gnister eller åben
ild fra vandvarmere, elektriske motorer eller kontakter, ovne osv.
ADVARSEL
Brændstof antændes, eksploderer eller indåndes nemt, så man
bør derfor være særlig opmærksom, når man håndterer eller
påfylder brændstof.
Klippesikkerhed
○Klip ikke i andet materiale end græs og buske.
○Inspicer det område, der skal klippes, inden hver brug. Fjern
genstande der kan slynges omkring eller vikles ind.
○Bær en aerosol beskyttelsesmaske for at beskytte
åndedrættet, når græsset klippes efter behandling med
insektdræbende midler.
○Hold andre inklusive børn, dyr, tilskuere og hjælpere uden for
risikozonen på 15 m. Stop motoren øjeblikkeligt, hvis nogen
nærmer sig.
○Hold altid motoren på højre side af kroppen.
○Hold enheden/maskinen fast med begge hænder.
○Hold ordentligt fodfæste og god balance. Stræk ikke for langt
ud.
Hvis du mister balancen under arbejdet, kan du komme til
skade.
○Hold alle legemsdele væk fra lydpotten og skæreudstyret, når
motoren er i gang.
○Hold skæreudstyret under knæniveau.
○Når man flytter til et nyt arbejdsområde, skal man sørge for at
slukke maskinen og sikre sig, at alt skæreudstyr er stoppet.
○Placer aldrig maskinen på jorden, mens den kører.
○Man bør altid sikre sig, at motoren er slukket, og at alt
skæreudstyr er helt stoppet, inden man fjerner stumper eller
græs fra skæreudstyret.
○Medtag altid førstehjælpsudstyr, når der arbejdes med
motorudstyr.
○Start eller kør aldrig motoren inde i et lukket rum eller bygning
og/eller i nærheden af brandfarlige væsker. Indånding af
udstødningsgasser kan være dræbende.
○Hvis værktøjet fungerer dårligt eller afgiver en mærkelig lyd
eller vibrationer, skal du straks slukke for motoren og bede din
forhandler om at få den efterset og repareret.
Fortsat brug under disse forhold kan medføre personskader
eller skade på værktøjet.
○Anvendes i henhold til lokale love og regulativer.
Vedligeholdelsessikkerhed
○Vedligehold enheden/maskinen i overensstemmelse med
anbefalede procedurer.
○Tag tændrøret ud, inden du udfører vedligeholdelse, bortset fra
ved karburatorindstilling.
○Hold andre væk, når du indstiller karburatoren.
○Brug kun originale HiKOKI-reservedele som anbefalet af
producenten.
Transport og opbevaring
○Bær enheden/maskinen i hånden med motoren stoppet og
lydpotten vendende væk fra kroppen.
○Lad motoren køle af, og tøm brændstoftanken før opbevaring
og transport.
Du skal afsikre maskinen under transport for at undgå tab af
brændstof, beskadigelse eller tilskadekomst.
○Tøm brændstoftanken, inden du sætter enheden/maskinen
til opbevaring. Det anbefales, at brændstoffet tømmes af
efter hver brug af enheden/maskinen. Hvis der efterlades
brændstof i tanken, så skal enheden/maskinen opbevares, så
brændstoffet ikke lækker.
○Opbevar enheden/maskinen uden for børns rækkevidde.
○Rengør og vedligehold enheden omhyggeligt og opbevar den
på et tørt sted.
○Kontroller, at motorkontakten er afbrudt under transport og
opbevaring.
000BookCG24EBSP(SL)NE.indb18000BookCG24EBSP(SL)NE.indb18 2019/01/1515:25:432019/01/1515:25:43

Dansk
19
○Dæk kniven med knivdækslet under transport eller opbevaring.
○Du skal fastgøre maskinen under transport for at forhindre tab
af brændstof, beskadigelse eller tilskadekomst.
Hvis der forekommer situationer, som ikke er dækket af denne
brugsanvisning, så vær påpasselig og brug den sunde fornuft.
Kontakt HiKOKI-godkendte servicecentre, hvis du behøver
assistance. Vær særlig opmærksom på udsagn, hvor følgende ord
står foran:
ADVARSEL
Hvis instruktionerne ikke følges, kan der være fare for alvorlige
personskader eller død.
FORSIGTIG
Hvis instruktionerne ikke følges, kan der være fare for
personskader eller skader på udstyret.
BEMÆRK
Nyttig information for korrekt funktion og brug.
FORSIGTIG
Du må ikke skille rekylstarteren ad, da rekylstarteren kan
springe ud og forårsage personskade.
SPECIFIKATIONER
Model CG24EBSP CG24EBDP
(SL) (S) (SL) (SLN)
Motor
Volumen (cm3)
Tændrør
Tomgangshastighed (min-1)
Hastighed på udgangsaksel (min-1)
Maks. motorydelse (kW)
23,9
NGK BMR7A
2800 –3200
7600
0,8
23,9
NGK BMR7A
2800 –3200
7600
0,8
23,9
NGK BMR7A
2800 –3200
7600
0,8
23,9
NGK BMR7A
2800 –3200
7600
0,8
Brændstoftankkapacitet (cm3)520
Tørvægt (kg) 5,0 5,2 5,3 4,4
Skæreudstyr Type/dia. (mm) Nylonsnor Nylonsnor Metalklinge
(255) Nylonsn or ------
Lydtryksniveau
LpA (dB (A))
(ISO22868)
Tilsvarende*
Usikkerhed
99
3
99
3
96
3
99
3
99
3
Målt lydeffektniveau
LwA (dB (A))
Garanteret lydeffektniveau
LwA (dB (A))
(2000/14/EF)
Fuld fart
(2000/14/EF)
Fuld fart
108
111
108
111
105
108
108
111
------
------
Vibrationsniveau (m/s2) (ISO22867)
Tilsvarende (Forreste / venstre håndtag)*
Tilsvarende (Bagerste / højre håndtag)*
Usikkerhed
5,6
4,0
2,0
3,9
2,7
1,2
3,1
2,8
1,2
6,2
3,4
2,0
------
------
------
000BookCG24EBSP(SL)NE.indb19000BookCG24EBSP(SL)NE.indb19 2019/01/1515:25:442019/01/1515:25:44

Dansk
20
Model CG27EBSP CG27EBDP
(SL) (S) (SL) (SLN)
Motor
Volumen (cm3)
Tændrør
Tomgangshastighed (min-1)
Hastighed på udgangsaksel (min-1)
Maks. motorydelse (kW)
26,9
NGK BMR7A
2800 –3200
7600
0,9
26,9
NGK BMR7A
2800 –3200
7600
0,9
26,9
NGK BMR7A
2800 –3200
7600
0,9
26,9
NGK BMR7A
2800 –3200
7600
0,9
Brændstoftankkapacitet (cm3)520
Tørvægt (kg) 5,2 5,4 5,4 4,5
Skæreudstyr Type/dia. (mm) Nylonsnor Nylonsnor Metalklinge
(255) Nylonsn or ------
Lydtryksniveau
LpA (dB (A))
(ISO22868)
Tilsvarende*
Usikkerhed
99
3
99
3
97
3
99
3
99
3
Målt lydeffektniveau
LwA (dB (A))
Garanteret lydeffektniveau
LwA (dB (A))
(2000/14/EC)
Fuld fart
(2000/14/EC)
Fuld fart
108
111
108
111
108
111
108
111
------
------
Vibrationsniveau (m/s2) (ISO22867)
Tilsvarende (Forreste / venstre håndtag)*
Tilsvarende (Bagerste / højre håndtag)*
Usikkerhed
6,7
4,1
2,0
4,1
3,0
1,2
3,7
2,6
1,2
5,3
3,4
2,0
------
------
------
BEMÆRK
Tilsvarende støjniveau/vibrationsniveau er beregnet som den tidsvægtede energi i alt for støj/vibrationsniveauer under forskellige
arbejdstilstande med den følgende tidsfordeling:
*1/2 tomgang, 1/2 fuld fart.
Der forbeholdes retten til at ændre alle data uden varsel.
SAMLEPROCEDURER
Drivaksel til motor (Fig. 1)
Løsn rørets sikringsbolt (1) ca. 10 omgange, så bolten ikke blokerer
for det drivakselrør, der skal sættes i. Når du sætter drivakselrøret
i, skal du holde rørets sikringsbolt udad, så den indvendige fitting
heller ikke blokerer.
Sæt drivakslen ordentligt ind i motorens koblingshus, indtil
den position, der er afmærket på drivakselrøret (2), møder
koblingshuset.
Nogle modeller leveres muligvis med monteret drivaksel.
BEMÆRK
Når det er vanskeligt at føre drivakslen frem til den afmærkede
position på drivakselrøret, kan du dreje drivakslen, der hvor
skæreudstyret er monteret, med uret eller mod uret. Spænd
rørets sikringsbolt fast i hullet i akselrøret. Spænd derefter
fastspændingsbolten godt fast.
Montering af skæreudstyr (kun EBDP-model)
1. Sæt skæreudstyret på plads.
2. Sørg for, at låsestiften (3) passer i rørets fastgøringshul (4), og
at røret ikke går løs. (Fig. 2)
3. Spænd møtrikken (5) ordentligt fast. (Fig. 2)
Montering af håndtag
(1) Model af type af sløjfehåndtag ((SL), (SLN))
ADVARSEL
Brug altid en barrierestang (6) og en skulderscene med
bøljegrebshåndtaget. (Fig. 3)
Fastgør håndtaget til drivakselrøret med vinklen mod motoren.
Juster håndtaget, så det er behageligt at bruge.
BEMÆRK
Hvis din enhed har en mærkat for håndtagsplacering på
drivakselrøret, skal illustrationen følges.
(2) Type af cykelhåndtag (S) (model))
Afmonter håndtagsbeslaget (7) fra samlingen. (Fig. 4)
Placer håndtagene på deres plads og monter
håndtagsbeslaget løst med fire bolte. Juster beslaget ind på
den rigtige position. Fastgør derefter beslaget ordentligt med
boltene.
000BookCG24EBSP(SL)NE.indb20000BookCG24EBSP(SL)NE.indb20 2019/01/1515:25:442019/01/1515:25:44
