hillvert HT-COSTIGAN-50X12S01 User manual

expondo.com
SOAKER
HOSE SET Bedienungsanleitung
User manual
Instrukcja Obsługi
Návod k použití
Manuel d´utilisation
Istruzioni per l‘uso
Manual de instrucciones
Használati útmutató
Brugsanvisning
USER MANUAL

DE
Technische Daten
Beschreibung
des Parameters
Wert
des Parameters
Bezeichnungen des Produktes
TROPFSCHLAUCHSET
Modell
HT-COSTIGAN-50X12S01
Schlauchlänge [m]
50
Betriebsdruck [bar]
4
Innendurchmesser [mm]
12
Gewicht [kg]
5
1. Allgemeine Beschreibung
Die Betriebsanleitung soll Ihnen helfen, das Gerät sicher und zuverlässig zu benutzen.
Das Produkt wird streng nach den technischen Spezifikationen unter Verwendung der
neuesten Technologien und Komponenten und unter Einhaltung der höchsten
Qualitätsstandards entwickelt und hergestellt.
VOR BEGINN DER ARBEITEN IST DIESE
BETRIEBSANLEITUNG SORGFÄLTIG
ZU LESEN UND ZU VERSTEHEN.
Um einen langen und zuverlässigen Betrieb des Geräts zu gewährleisten, soll das Gerät
gemäß den Anweisungen in dieser Anleitung korrekt bedient und gewartet werden. Die
technischen Daten und Spezifikationen in dieser Anleitung sind auf dem neuesten
Stand. Der Hersteller behält sich das Recht vor, Änderungen vorzunehmen, um die
Qualität zu verbessern. Unter Berücksichtigung des technischen Fortschritts und der
Möglichkeiten zur Lärmminderung wurde das Gerät so entwickelt und gebaut, dass das
Risiko durch Lärmemissionen auf ein Minimum reduziert wird.
Erläuterung der Symbole
Vor dem Gebrauch die Gebrauchsanweisung sorgfältig lesen.
Schutzhandschuhe tragen.

DE
2. Anwendungssicherheit
ACHTUNG! Lesen Sie alle Sicherheitshinweise und alle Anweisungen. Die
Nichtbeachtung der Sicherheitshinweise und Anweisungen kann zu schweren
Verletzungen oder zum Tod führen.
Der Begriff „Gerät“ oder „Produkt“ in den Sicherheitshinweisen und in der
Gebrauchsanweisung bezieht sich auf das TROPFSCHLAUCHSET.
2.1. Sicherheit am Arbeitsplatz
a) Halten Sie den Arbeitsbereich aufgeräumt und gut beleuchtet. Unordnung
oder schlechte Beleuchtung kann zu Unfällen führen. Beim der Verwendung
des Produkts muss vorausschauend gehandelt werden, es muss darauf
geachtet werden, was man macht, und es muss gesunder Menschenverstand
bei der Nutzung des Produkts verwendet werden.
b) Wenn Sie nicht sicher sind, ob das Gerät ordnungsgemäß funktioniert,
wenden Sie sich an den Kundendienst des Herstellers.
c) Reparaturen dürfen nur vom Kundendienst des Herstellers durchgeführt
werden. Führen Sie Reparaturen nicht selbst durch!
d) Kindern oder unbefugten Personen ist der Aufenthalt im Arbeitsbereich
untersagt. (Unaufmerksamkeit kann zum Verlust der Kontrolle über das Gerät
führen.)
e) Das Anschließen und Abklemmen des Schlauchs sollte bei geschlossenem
Wasserventil erfolgen.
f) Der Wasserdurchfluss darf nicht durch das Quetschen oder Einknicken des
Schlauchs unterbrochen werden.
Hinweis! Es muss darauf geachtet werden, dass Kinder und andere
Unbeteiligte bei der Arbeit mit dem Gerät geschützt werden müssen.
2.2. Persönliche Sicherheit
a) Die Bedienung des Geräts bei Müdigkeit oder Krankheit sowie unter dem
Einfluss von Alkohol, Drogen oder Medikamenten, die zu einer erheblichen
Einschränkung der Fähigkeit der Bedienung des Geräts führen, ist untersagt.
ACHTUNG! Die Abbildungen in dieser Bedienungsanleitung dienen nur der
Veranschaulichung und können in einigen Details vom tatsächlichen
Aussehen des Produkts abweichen.

DE
b) Seien Sie vorsichtig und benutzen Sie Ihren gesunden Menschenverstand,
wenn Sie mit dem Gerät arbeiten. Eine kurze Unachtsamkeit bei der Arbeit
kann zu schweren Verletzungen führen.
c) Überschätzen Sie Ihre Fähigkeiten nicht. Achten Sie darauf, bei der Arbeit stets
das Gleichgewicht und die Stabilität zu halten. Dies ermöglicht eine bessere
Kontrolle des Geräts in unerwarteten Situationen.
2.3. Sichere Verwendung des Geräts
a) Überlasten Sie das Gerät nicht. Verwenden Sie Werkzeuge, die für die
Anwendung geeignet sind. Ein richtig gewähltes Gerät erfüllt die Aufgabe, für
die es entwickelt wurde, besser und sicherer.
b) Halten Sie das Gerät von Kindern fern.
c) Die Reparatur und Wartung der Geräte ist von qualifiziertem Personal unter
ausschließlicher Verwendung von Originalersatzteilen durchzuführen. Dies
gewährleistet eine sichere Verwendung.
d) Für die Speisung des Geräts muss sauberes Wasser verwendet werden – die
Verwendung anderer Flüssigkeiten wird untersagt.
3. Nutzungshinweise
Das Produkt wurde entwickelt, um den Abstand zwischen der Wasserquelle und
dem Nutzungsort zu vergrößern.
Für Schäden, die durch unsachgemäßen Gebrauch entstehen, haftet der
Benutzer.

DE
3.1. Beschreibung des Geräts
1. Tropfschlauch
2. Blende
3. Kunststoffanschluss
4. Verbindungsstücke/Verteilerstück
5. Stopfen
6. Verbinder
7. Absperrventil
3.2. Vorbereitung für den Betrieb
ZUSAMMENBAU DES GERÄTS

DE

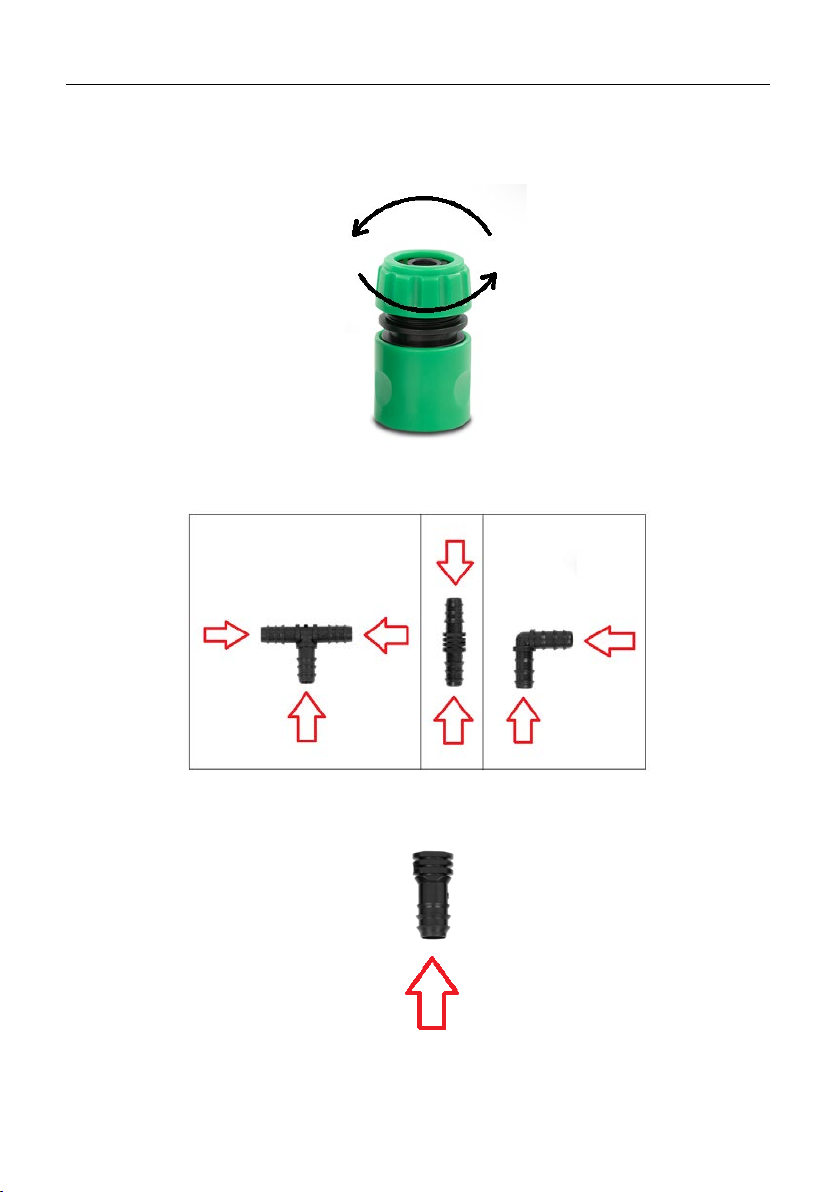

1.Den Kunststoffanschluss (3) auf dem Schlauchende montieren, den aufgeschraubten
Teil auf den Schlauch setzen, den Schlauch auf den Verbindungsflansch setzen und denn
Schraubverschluss festziehen.
2. Um den Tropfschlauch zu verlängern oder aufzuteilen, muss ein Schlauchende in
einem Verbindungsstück oder Verteilerstück (4) eingesetzt werden.
3. Das Ende des Tropfschlauches mit dem Stopfens (5) absichern, so dass die Verteilung
des Wassers gleichmäßig erfolgt.

DE
3.3. Arbeit mit dem Gerät
1. Bevor dem Auf- oder Abwickeln des Schlauchs muss immer sichergestellt
werden, dass das Versorgungs- und Empfangsgerät abgetrennt worden
sind.
2. Bevor die Verbindungsteile angeschlossen werden, muss die Oberfläche
von Staub und Sand gesäubert werden – eine sauber Oberfläche sorgt
dafür, dass der Anschluss der Verbindungsstücke dichter ist.

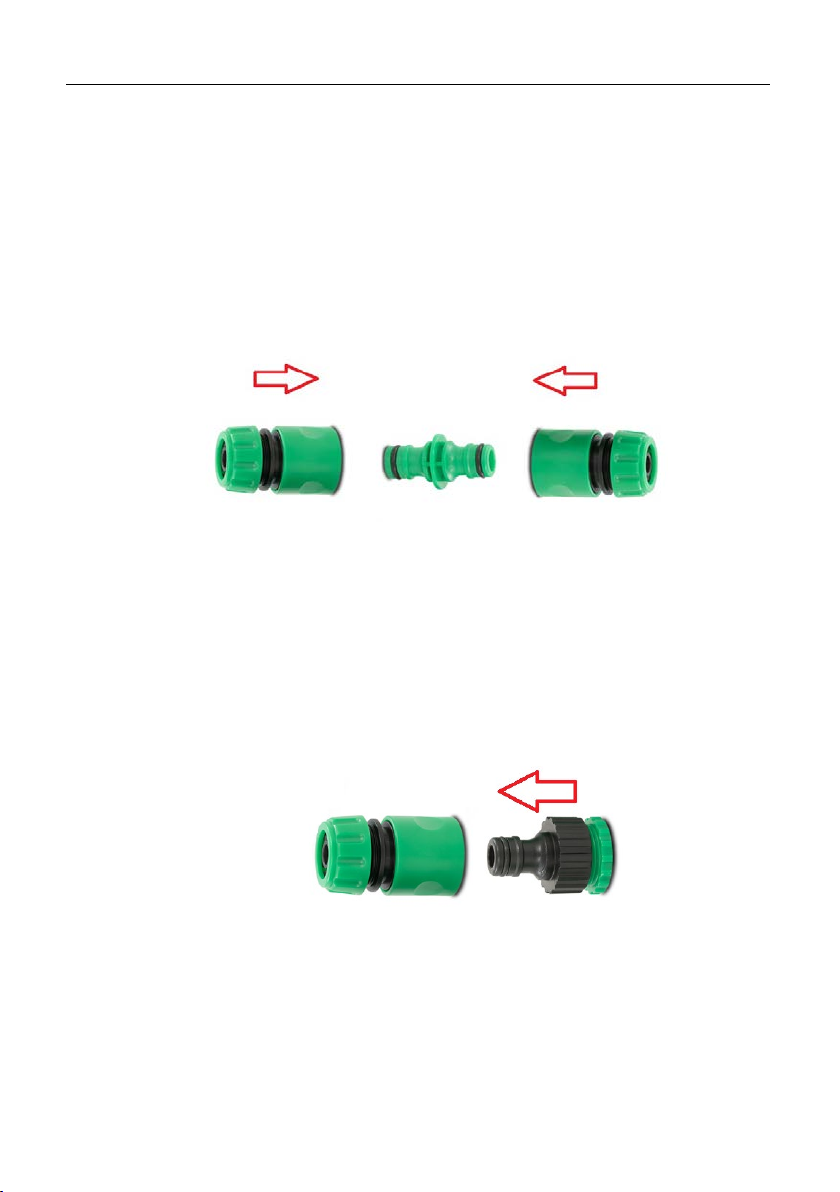

3. Die Tropfschläuche auf dem Boden verteilen und danach den
Gartenschlauch mit den Kunststoffanschluss (3) anschließen.
4. Den Gartenschlauch am Wasserversorgungspunkt anschließen und die
Wasserzufuhr öffnen.
5. Es muss überprüft werden, ob die Tropfbewässerung in den richtigen
Abständen erfolgt; entlang des gesamten Tropfschlauchs sollten kleine
Wassertropfen erscheinen.
6. Es muss sichergestellt werden, dass der Tropfschlauch entsprechend
verlegt ist, so dass die Pflanzen bewässert werden.
7. Wenn der Tropfschlauch von der Wasserzufuhr abgetrennt wird, muss die
Verbindung (3) mit der Blende (2) abgesichert werden.
3.4. Reinigung und Wartung
a) Bevor das Produkt gereinigt wird, muss es von der Wasserversorgung
abgetrennt werden.
b) Verwenden Sie zur Reinigung der Oberfläche nur nicht-korrosive Mittel.
c) Nach jeder Reinigung sind alle Komponenten gut zu trocknen, bevor das Gerät
wieder verwendet wird.

DE
d) Lagern Sie das Gerät an einem trockenen und kühlen Ort, geschützt vor
Feuchtigkeit und direkter Sonneneinstrahlung.
e) Verwenden Sie zur Reinigung keine scharfen und/oder metallischen
Gegenstände (z. B. eine Drahtbürste oder einen Metallspatel), da diese die
Oberfläche des Gerätematerials beschädigen können.

EN
Technical Data
Description of the
parameter
Value of the
parameter
Product name
SOAKER HOSE SET
Model
HT-COSTIGAN-50X12S01
Hose length [m]
50
Working pressure [bar]
4
Inner diameter [mm]
12
Weight [kg]
5
1. General Description
The instruction manual is intended to assist in safe and reliable use. The product is
designed and manufactured strictly according to technical specifications using the
latest technology and components and maintaining the highest quality standards.
PLEASE CAREFULLY READ
AND UNDERSTAND THIS INSTRUCTION MANUAL BEFORE
OPERATION,
To ensure long and reliable operation of the unit, make sure to operate and maintain it
properly in accordance with the guidelines in this instruction manual. The technical data
and specifications contained in this instruction manual are up to date. The
manufacturer reserves the right to make changes in order to improve the quality.
Taking the technical progress and the possibility of reducing noise into account, the unit
is designed and built in such a way so that risks resulting from noise emissions are
reduced to the lowest possible level.
Explanation of symbols
Please read the instructions before use.
Wear protective gloves.

EN
CAUTION! The illustrations in this instruction manual are for reference
only and may differ from the actual product in some details.
2. Safety of use
CAUTION! Read all safety warnings and all instructions. Failure to follow warnings
and instructions could result in serious injury or even death.
The term "unit" or "product" in the warnings and in the description of the
instructions refers to the SOAKER HOSE SET.
2.1. Safety in the workplace
g) Keep the work area tidy and well lit. Disorder or poor lighting can lead to
accidents. Be foresighted, watch what you are doing and use common sense
when using the unit.
h) If you have any doubts as to whether the unit is working properly or if it is
damaged, contact the manufacturer's service department.
i) Only the manufacturer's service department may repair the unit. Do not carry
out repairs yourself!
j) No children or unauthorized persons are allowed in the work area. (Inattention
may result in loss of control of the unit.)
k) Hose connection and disconnection should be done with the water valve
closed.
l) Do not shut off the water supply by crushing or kinking the hose.
Please note! Keep children and other bystanders safe while operating the
unit.
2.2. Personal safety
d) Do not operate this unit if you are tired, ill or under the influence of alcohol,
drugs or medication that could impair your ability to operate the unit.
e) Use caution and common sense when operating this unit. A moment's
inattention during operation may result in serious personal injury.
f) Do not overestimate your capabilities. Maintain body balance and equilibrium
at all times during operation. This allows for better control of the machine in
unexpected situations.

EN
2.3. Safe use of the unit
e) Do not overload the unit. Use tools that are suitable for the application. A
correctly selected unit will do a better and safer job for which it was designed.
f) Keep the unit out of the reach of children.
g) Repairs and maintenance should be carried out by qualified personnel using
only original spare parts. This will ensure the safety of use.
h) Use clean water to power the unit, no other liquids are allowed.
3. Rules of use
The product is designed to extend the distance between the water source and
the point of use.
The user is responsible for any damage resulting from misuse.

EN

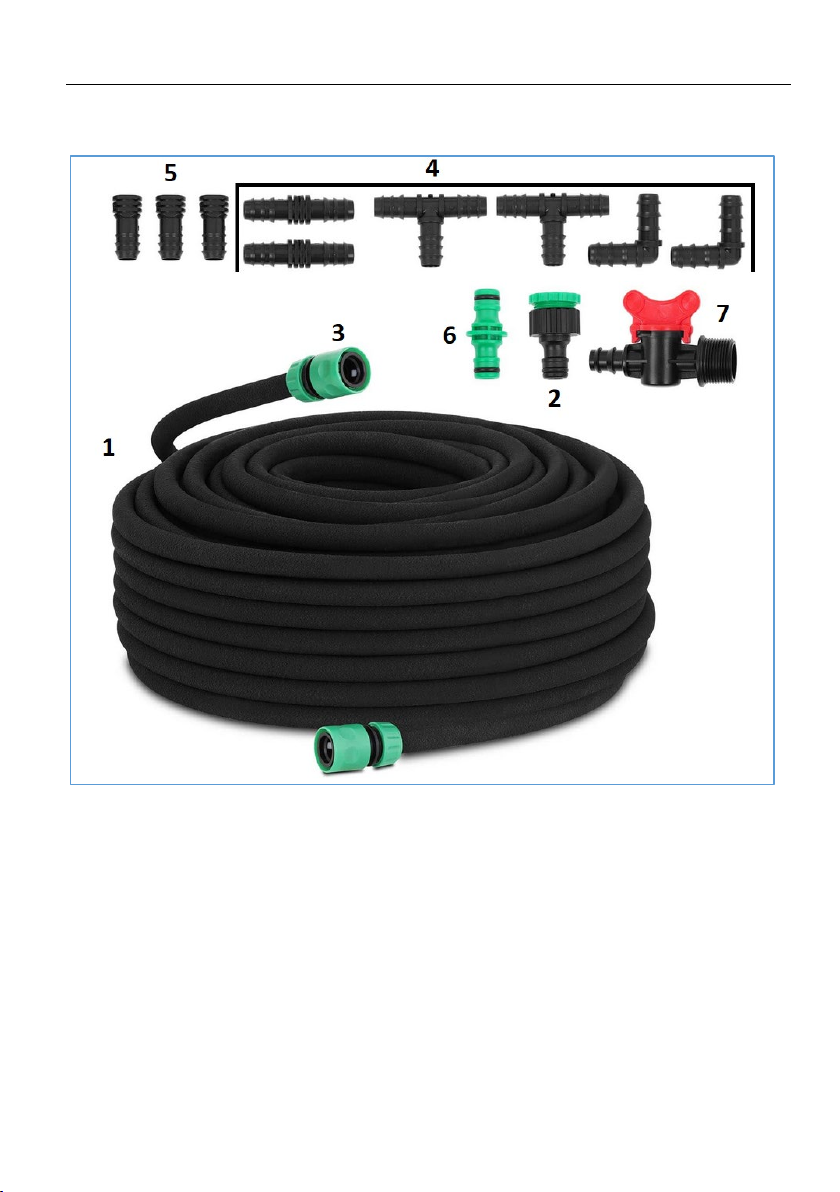

3.1. Description
1. Dripline
2. Cap
3. Plastic connector
4. Connectors/distributors
5. Stopper
6. Connector
7. Shut-off valve
3.2. Preparation for operation
ASSEMBLY OF THE UNIT

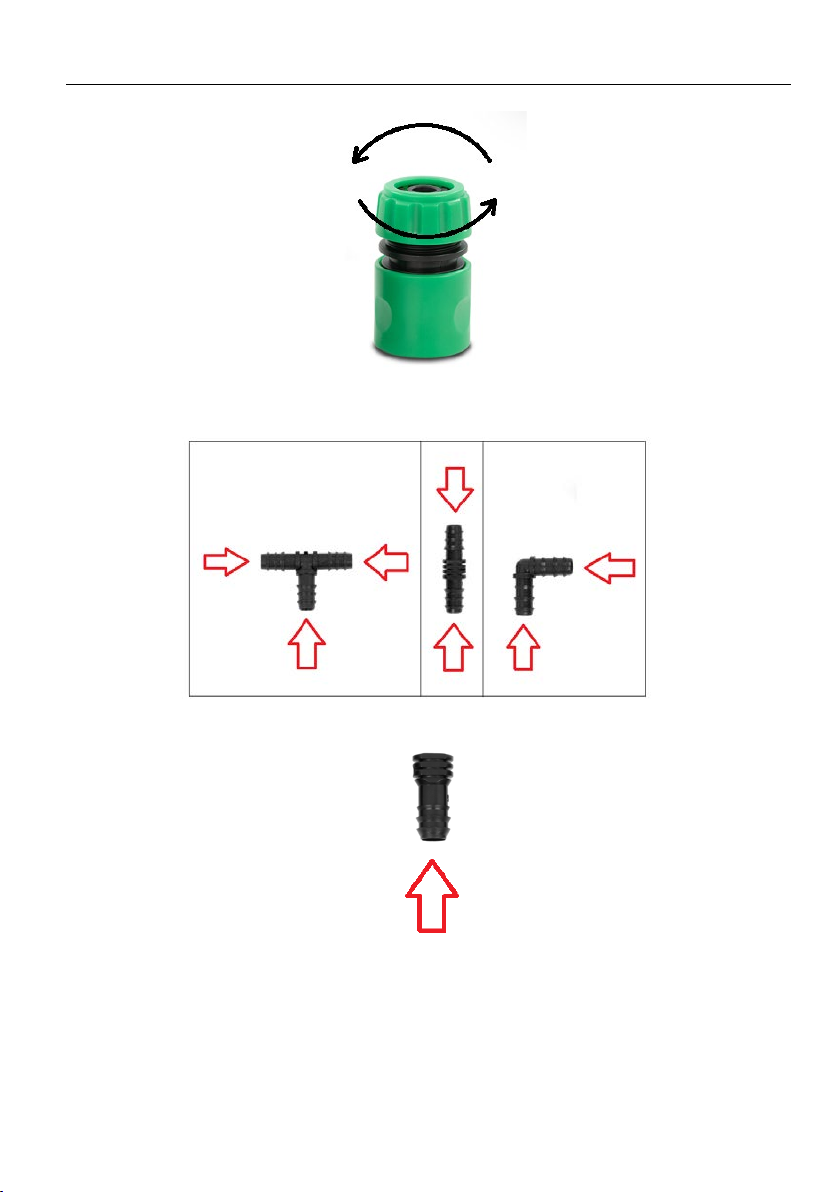

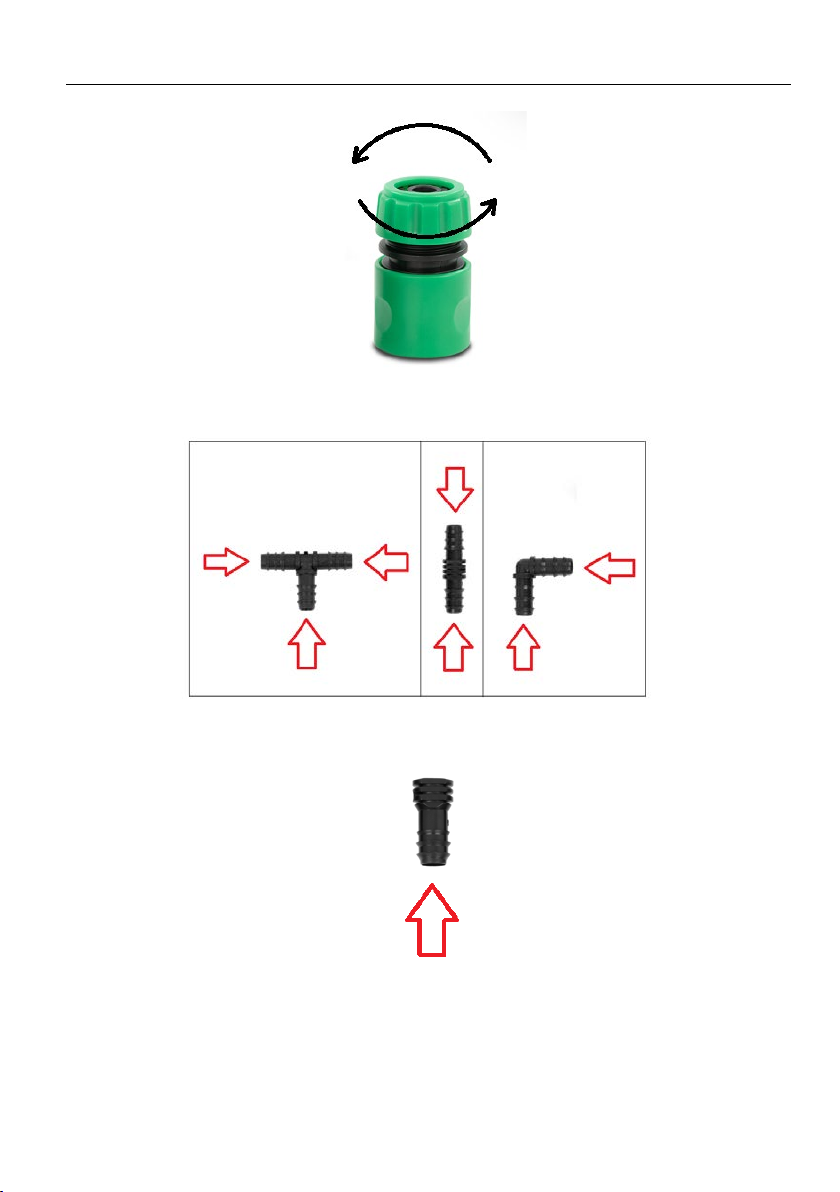

1.Install the plastic connector (3) on the end of the hose, put the unscrewed part on the
hose, seat the hose on the connector flange, then tighten the nut.

EN
2. To extend or split the drip line, seat one end of the hose on the coupler or distributor
(4).
3. Secure the end of the drip line with a cap (5) to ensure even water distribution.
3.3. Working with the unit
8. Before uncoiling and coiling the hose, always make sure that the supply
and receiving units are unhooked.
9. Before attaching the coupling parts, clean the surface of any dust or sand,
clean surfaces will provide a better seal at the couplings.

EN

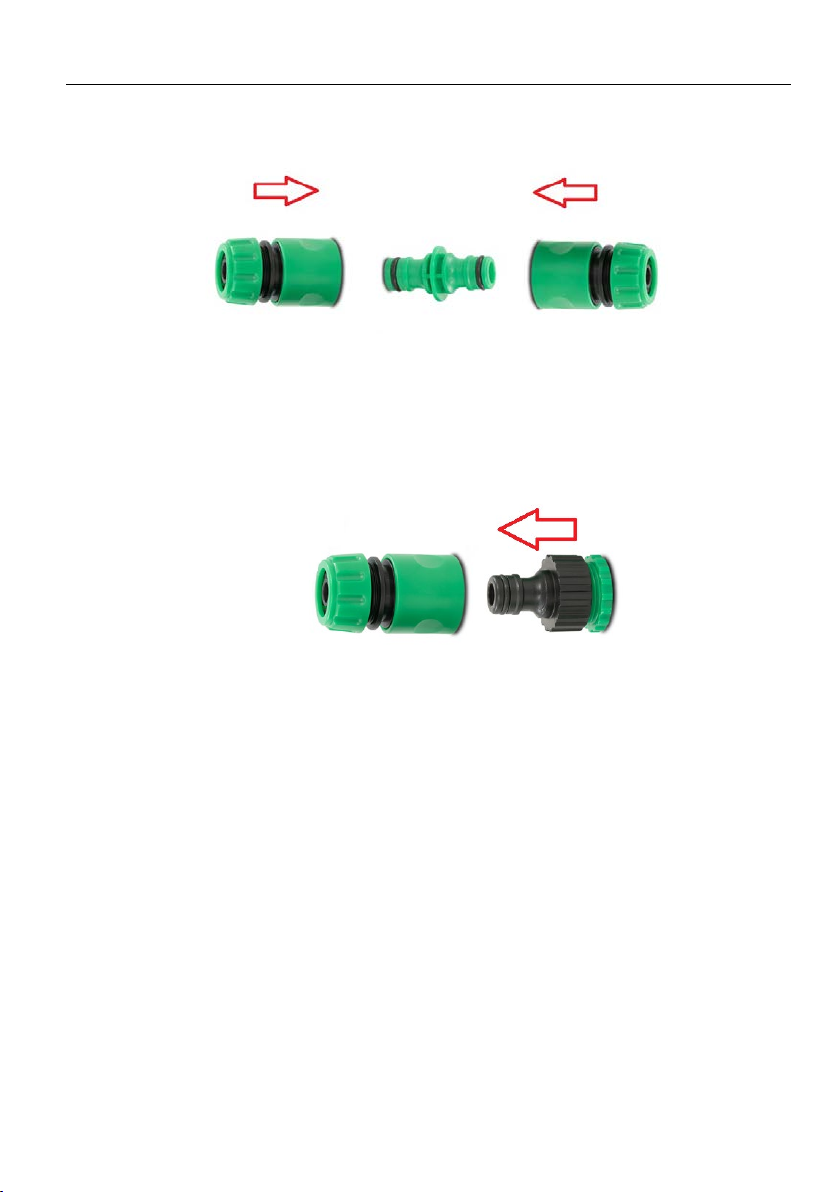

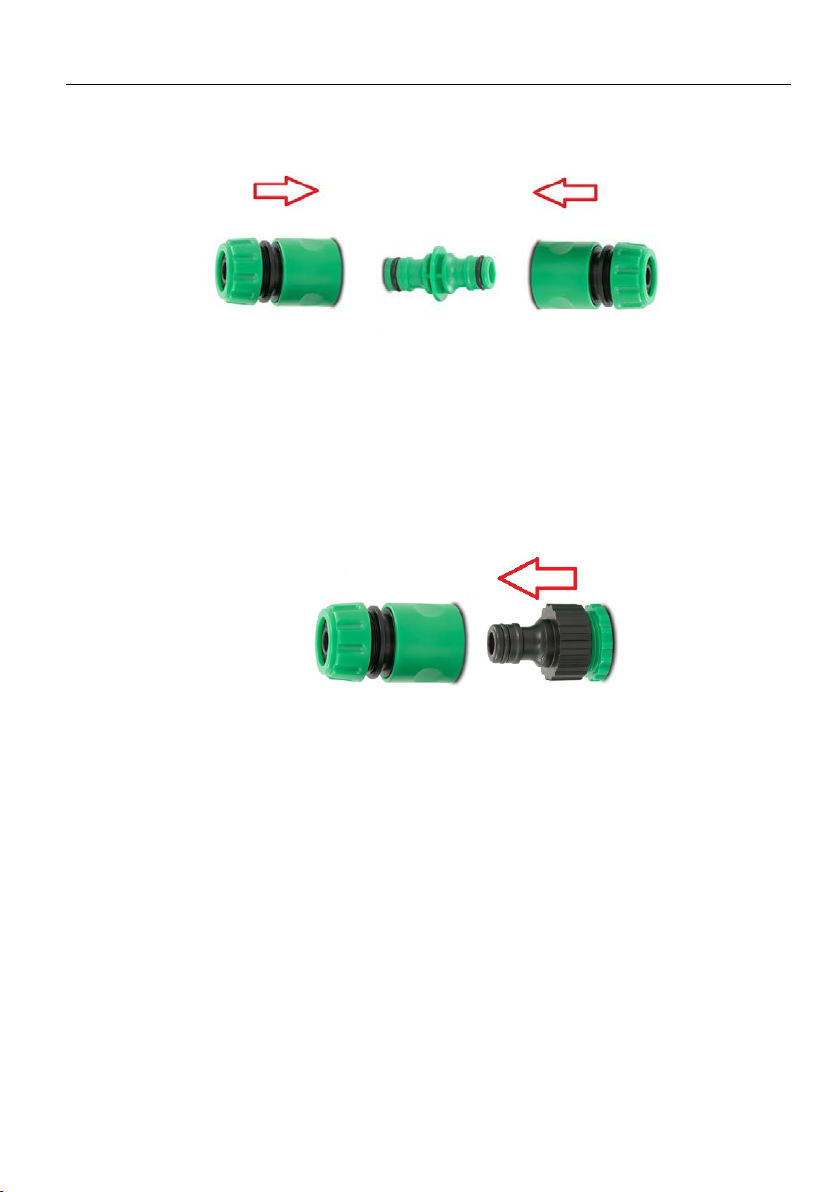

10. Lay the dripline on the ground, then connect the garden hose using the
plastic connector (3).
11. Hook the garden hose to the water source and open the water supply.
12. Check that drip irrigation occurs at the correct intervals, small water
particles should appear along the entire length of the drip line.
13. Make sure the drip line is properly spaced to irrigate the vegetation.
14. After unhooking the drip line from the water source, secure the connector
(3), with the cap (2).
3.4. Cleaning and maintenance
f) Disconnect the unit from the water supply before cleaning.
g) Use only non-corrosive cleaning agents for cleaning the surfaces.
h) After each cleaning, all the parts should be dried well before the unit is used
again.
i) Store the unit in a dry and cool place protected from moisture and direct
sunlight.
j) Do not use sharp and/or metal objects (e.g. a wire brush or metal spatula) for
cleaning, as these may damage the surface of the material from which the unit
is made.

PL
Dane techniczne
Opis
parametru
Wartość
parametru
Nazwa produktu
LINIA KROPLUJĄCA + AKCESORIA
Model
HT-COSTIGAN-50X12S01
Długość węża [m]
50
Ciśnienie robocze [bar]
4
Średnica wewnętrzna [mm]
12
Ciężar [kg]
5
1. Ogólny opis
Instrukcja przeznaczona jest do pomocy w bezpiecznym i niezawodnym użytkowaniu.
Produkt jest zaprojektowany i wykonany ściśle według wskazań technicznych przy użyciu
najnowszych technologii i komponentów oraz przy zachowaniu najwyższych standardów
jakości.
PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY DOKŁADNIE
PRZECZYTAĆ I ZROZUMIEĆ NINIEJSZĄ INSTRUKCJĘ.
Dla zapewnienia długiej i niezawodnej pracy urządzenia należy dbać o jego prawidłową
obsługę oraz konserwację zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane
techniczne i specyfikacje zawarte w tej instrukcji obsługi są aktualne. Producent
zastrzega sobie prawo dokonywania zmian związanych z podwyższeniem jakości.
Uwzględniając postęp techniczny i możliwość ograniczenia hałasu, urządzenie
zaprojektowano i zbudowano tak, aby ryzyko jakie wynika z emisji hałasu ograniczyć do
najniższego poziomu.
Objaśnienie symboli
Przed użyciem należy zapoznać się z instrukcją.
Stosować rękawice ochronne.

PL
2. Bezpieczeństwo użytkowania
UWAGA! Przeczytaćwszystkie ostrzeżenia dotyczące bezpieczeństwa oraz
wszystkie instrukcje. Niezastosowanie się do ostrzeżeń i instrukcji może spowodować
ciężkie obrażenia ciała lub śmierć.
Termin „urządzenie” lub „produkt” w ostrzeżeniach i w opisie instrukcji odnosi się do
Linia kroplująca + akcesoria.
2.1. Bezpieczeństwo w miejscu pracy
m) Utrzymywać porządek w miejscu pracy i dobre oświetlenie. Nieporządek lub
złe oświetlenie może prowadzić do wypadków. Należy być przewidującym,
obserwować co się robi i zachowywać rozsądek podczas używania produktu.
n) W razie wątpliwości czy produkt działa poprawnie lub stwierdzenia
uszkodzenia należy skontaktować się z serwisem producenta.
o) Naprawę produktu może wykonać wyłącznie serwis producenta. Nie wolno
dokonywać napraw samodzielnie!
p) Na stanowisku pracy nie mogą przebywać dzieci ani osoby nieupoważnione.
(Nieuwaga może spowodować utratę kontroli nad urządzeniem.)
q) Podłączanie i odłączanie węża powinno odbywać się przy zamkniętym zaworze
wody.
r) Nie wolno odcinać dopływu wody poprzez zgniatanie lub zaginanie węża.
Pamiętać! należy chronić dzieci i inne osoby postronne podczas pracy
urządzeniem.
2.2. Bezpieczeństwo osobiste
g) Niedozwolone jest obsługiwanie urządzenia w stanie zmęczenia, choroby, pod
wpływem alkoholu, narkotyków lub leków, które ograniczają w istotnym
stopniu zdolności obsługi urządzenia.
UWAGA! Ilustracje w niniejszej instrukcji obsługi mają charakter
poglądowy i w niektórych szczegółach mogą różnić się od rzeczywistego
wyglądu produktu.

PL
h) Należy być uważnym, kierować się zdrowym rozsądkiem podczas pracy
urządzeniem. Chwila nieuwagi podczas pracy, może doprowadzić do
poważnych obrażeń ciała.
i) Nie należy przeceniać swoich możliwości. Utrzymywać balans i równowagę
ciała przez cały czas pracy. Umożliwia to lepszą kontrolę nad urządzeniem w
nieoczekiwanych sytuacjach.
2.3. Bezpieczne stosowanie urządzenia
i) Nie należy przeciążać urządzenia. Używać narzędzi odpowiednich do danego
zastosowania. Prawidłowo dobrane urządzenie wykona lepiej i bezpieczniej
pracę dla którego zostało zaprojektowane.
j) Urządzenie należy chronić przed dziećmi.
k) Naprawa oraz konserwacja urządzeń powinna być wykonywana przez
wykwalifikowane osoby przy użyciu wyłącznie oryginalnych części zamiennych.
Zapewni to bezpieczeństwo użytkowania.
l) Do zasilania urządzenia używać czystej wody, zabrania się używania innych
cieczy.
3. Zasady użytkowania
Produkt jest przeznaczony do przedłużania odległości pomiędzy źródłem wody, a
miejscem jej użytkowania.
Odpowiedzialność za wszelkie szkody powstałe w wyniku użytkowania
niezgodnego z przeznaczeniem ponosi użytkownik.

PL
3.1. Opis urządzenia
1. Linia kroplująca
2. Zaślepka
3. Plastikowe złącze
4. Łączniki/rozdzielacze
5. Korek
6. Łącznik
7. Zawór odcinający
3.2. Przygotowanie do pracy
MONTAŻ URZĄDZENIA
1.Plastikowe złącze (3) zamontować na końcówce węża, odkręconą część nałożyć na
wąż, osadzić wąż na kołnierzu złącza, następnie dokręcić nakrętkę.

PL
2. Aby przedłużyć lub rozdzielić linie kroplującą, należy osadzić jeden z końców węża na
łączniku lub rozdzielaczu (4).
3. Koniec linii kroplującej zabezpieczyć korkiem (5), aby rozprowadzenie wody było
równomierne.
3.3. Praca z urządzeniem
15. Przed rozwijaniem i zwijaniem węża zawsze upewnić się, że zostały
odpięte urządzenie zasilające i odbiorcze.
16. Przed podczepieniem elementów łączących, oczyścić powierzchnię z kurzu
lub piasku, czyste powierzchnie zapewnią lepszą szczelność na łączeniach.

PL
17. Linie kroplującą rozłożyć na gruncie, następnie podłączyć wąż ogrodowy
za pomocą plastikowego złącza (3).
18. Podczepić wąż ogrodowy do źródła wody oraz otworzyć dopływ wody.
19. Sprawdzić czy podlewanie kropelkowe występuje w odpowiednich
odstępach, na całej długości linii kroplującej powinny pojawić się małe
cząsteczki wody.
20. Upewnić się czy linia kroplująca jest odpowiednio rozstawiona, aby
nawadniać roślinność.
21. Po odczepieniu linii kroplującej od źródła wody, należy zabezpieczyć złącze
(3), zaślepką (2).
3.4. Czyszczenie i konserwacja
k) Przed rozpoczęciem czyszczenia urządzenia należy odłączyć je od źródła
zasilania wodą.
l) Do czyszczenia powierzchni należy stosować wyłącznie środki niezawierające
substancji żrących.
m) Po każdym czyszczeniu wszystkie elementy należy dobrze wysuszyć, zanim
urządzenie zostanie ponownie użyte.
n) Urządzenie należy przechowywać w suchym i chłodnym miejscu chronionym
przed wilgocią i bezpośrednim promieniowaniem słonecznym.
o) Do czyszczenia nie wolno używać ostrych i/lub metalowych przedmiotów (np.
drucianej szczotki lub metalowej łopatki) ponieważ mogą one uszkodzić
powierzchnię materiału, z którego wykonane jest urządzenie.
