FOLDING GARDEN CART

08.12.2021 08.12.2021
2 3
DEBEDIENUNGSANLEITUNG
PRODUKTNAME BOLLERWAGEN
PRODUCT NAME FOLDING GARDEN CART
NAZWA PRODUKTU WÓZEK OGRODOWY SKŁADANY
NÁZEV VÝROBKU SKLÁDACÍ VOZÍK
NOM DU PRODUIT CHARIOT DE TRANSPORT À MAIN
NOME DEL PRODOTTO CARRETTO A MANO
NOMBRE DEL PRODUCTO CARRO DE JARDÍN PLEGABLE
MODELL
HT-TWIN 300
HT-TWIN 550
PRODUCT MODEL
MODEL PRODUKTU
MODEL VÝROBKU
MODÈLE
MODELLO
MODELO
HERSTELLER
EXPONDO POLSKA SP. Z O.O. SP. K.
MANUFACTURER
PRODUCENT
VÝROBCE
FABRICANT
PRODUTTORE
FABRICANTE
ANSCHRIFT DES HERSTELLERS
UL. NOWY KISIELIN-INNOWACYJNA 7, 66-002 ZIELONA GÓRA | POLAND, EU
MANUFACTURER ADDRESS
ADRES PRODUCENTA
ADRESA VÝROBCE
ADRESSE DU FABRICANT
INDIRIZZO DEL PRODUTTORE
DIRECCIÓN DEL FABRICANTE
Parameter Werte
Produktname BOLLERWAGEN
Modell HT-TWIN 300 HT-TWIN 550
Maximale
Belastbarkeit [kg]
300 550
Durchmesser
der Räder
10”x3,5 10”x5
Länge des
Gris [mm]
785 788
Abmessungen
[mm]
1150x515x885 1390x620x955
Gewicht [kg] 17,3 27
TECHNISCHE DATEN
ALLGEMEINE BESCHREIBUNG
Diese Anleitung ist als Hilfe für eine sichere und zuverlässige
Nutzung gedacht. Das Produkt wurde strikt nach den
technischen Vorgaben und unter Verwendung modernster
Technologien und Komponenten sowie unter Wahrung der
höchsten Qualitätsstandards entworfen und angefertigt.
Für einen langen und zuverlässigen Betrieb des Geräts muss
auf die richtige Handhabung und Wartung entsprechend
den in dieser Anleitung angeführten Vorgaben geachtet
werden. Die in dieser Anleitung angegebenen technischen
Daten und die Spezikation sind aktuell. Der Hersteller
behält sich das Recht vor, im Rahmen der Verbesserung der
Qualität Änderungen vorzunehmen. Unter Berücksichtigung
des technischen Fortschritts und der Geräuschreduzierung
wurde das Gerät so entworfen und produziert, dass das
infolge der Geräuschemission entstehende Risiko auf dem
niedrigsten Niveau gehalten wird.
NUTZUNGSBEDINGUNGEN
Der Bollerwagen ist für den Transport von Panzen, Erde
und Gartenzubehör bestimmt.
Für alle Schäden bei nicht sachgemäßer Verwendung
haftet allein der Betreiber.
ERLÄUTERUNG DER SYMBOLE
HINWEIS! In der vorliegenden Anleitung sind
Beispielbilder vorhanden, die vom tatsächlichen
Aussehen das Produkt abweichen können.
ACHTUNG! Obwohl das Gerät in Hinblick
auf Sicherheit entworfen wurde und über
Schutzmechanismen sowie zusätzlicher
Sicherheitselemente verfügt, besteht bei
der Bedienung eine geringe Unfall- oder
Verletzungsgefahr. Es wird empfohlen, bei der
Nutzung Vorsicht und Vernunft walten zu lassen.
Die originale Anweisung ist die deutschsprachige Fassung.
Sonstige Sprachfassungen sind Übersetzungen aus der
deutschen Sprache.
VOR INBETRIEBNAHME MUSS DIE ANLEITUNG
GENAU DURCHGELESEN UND VERSTANDEN
WERDEN.
3
7
10
14
17
21
25
DEUTSCH
ENGLISH
POLSKI
ČESKY
FRANÇAIS
ITALIANO
ESPAÑOL
INHALT | CONTENU | CONTENT | CONTENUTO | CONTENIDO | TREŚĆ | OBSAH
Gebrauchsanweisung beachten.
ACHTUNG!, WARNUNG! oder HINWEIS!, um
auf bestimmte Umstände aufmerksam zu
machen (allgemeines Warnzeichen).
Die Begriffe "Gerät" oder "Produkt" in den Warnungen
und Beschreibung des Handbuchs beziehen sich auf
BOLLERWAGEN.
NUTZUNGSSICHERHEIT
GERÄTEBESCHREIBUNG
HT-TWIN 300
ACHTUNG! Lesen Sie alle Sicherheitshinweise und
alle Anweisungen durch. Die Nichtbeachtung der
Warnungen und Anweisungen kann zu schweren
Verletzungen bis hin zum Tod führen.
a) Bei Zweifeln, ob das Produkt ordnungsgemäß
funktioniert, oder wenn Schäden festgestellt werden,
wenden Sie sich bitte an den Kundendienst des
Herstellers.
b) Halten Sie das Gerät stets in einem einwandfreien
Zustand. Prüfen Sie vor jeder Inbetriebnahme, ob
am Gerät und seinen beweglichen Teilen Schäden
vorliegen (defekte Komponenten oder andere
Faktoren, die den sicheren Betrieb der Maschine
beeinträchtigen könnten). Im Falle eines Schadens
muss das Gerät vor Gebrauch in Reparatur gegeben
werden.
c) Reparatur und Wartung von Geräten dürfen
nur von qualiziertem Fachpersonal und mit
Originalersatzteilen durchgeführt werden. Nur
so wird die Sicherheit während der Nutzung
gewährleistet.
d) Stellen Sie nicht mehr als 300kg (HT-TWIN 300) /
550kg (HT-TWIN 550) auf die Ladeäche.
e) Das Produkt ist nicht für Kinder gedacht, es ist kein
Spielzeug.
f) Verteilen Sie das Ladegewicht gleichmäßig über die
gesamte Fläche.
g) Im Falle einer Beschädigung oder Zerstörung eines
Bauteils dieses nicht mehr verwenden.
h) Verwenden Sie das Fahrzeug nicht auf Flächen/im
Gelände, wo es zu Reifenschäden kommen kann.
i) Der Reifenfülldruck darf 40 PSI nicht überschreiten.
1Wagenboden 1x
2Seitenverkleidung 2x
3Front-/Rückverkleidung 2x
4Fronthaken 1x
5Gri 1x
6Rad 4x
7Vordere Halterung 1x
8Hintere Halterung 1x
9Stift „B“ 8x
10 Schraube M8x15 8x
11 Stift 5x
12 Scheibe M8 9x

08.12.2021 08.12.2021
4 5
DE DE
13 Scheibe M16 5x
14 Mutter M8 9x
15 Schraube M8x58 1x
16 Kunststoverbindungsstück 1x
AWagenboden 1x
BVorderachse 1x
CHinterachse 1x
DMutter M14 2x
EScheibe M14 2x
FGrihalterung 1x
GAxiallager 1x
HGri 1x
IRad 4x
JSeitenleiste 2x
KHintere Leiste 1x
LVordere Leiste 1x
MSplint 8x
NMutter M10 2x
OMutter M16 1x
PSchraube M10x55 2x
QSchraube M16x65 1x
RSplint 4x
SM10 Scheibe 2x
TM16 Scheibe 5x
UM20 Scheibe 1x
VMutter M20 1x
HT-TWIN 550
HT-TWIN 550
VORBEREITUNG ZUR VERWENDUNG/ ARBEIT MIT DEM
GERÄT

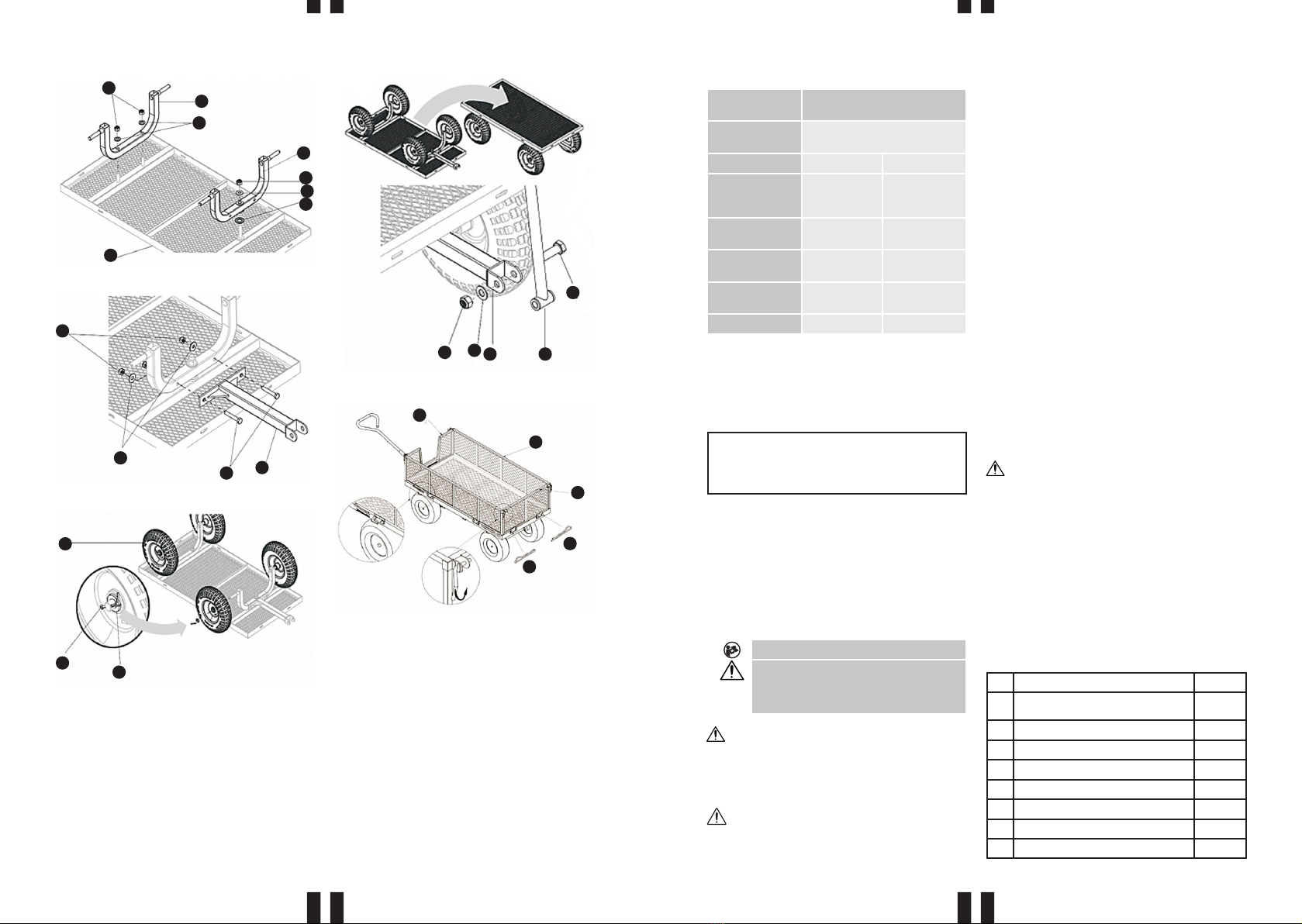

AUFBAU DES GERÄTES
HT-TWIN 300
1. Setzen Sie die Mittelachse auf den Fronthaken(4),
stecken Sie den Kupplungsstift in die Önung
der vorderen Halterung(7), legen Sie die
Unterlegscheibe(13) darauf und sichern Sie sie mit
dem Stift(11). Schrauben Sie die vordere Halterung(7)
und die hintere Halterung(8) mit der Schraube(10),
der Unterlegscheibe(12) und der Mutter(14) an den
Wagenboden(1). Fest anziehen.
2. Setzen Sie die Räder(6) auf die Enden der
vorderen und hinteren Halterungen. Setzen Sie die
Unterlegscheibe(13) auf. Stecken Sie einen Stift(11)
durch die Önungen am Ende jeder Achse und
biegen Sie dann die Enden um.
1. Drehen Sie den Wagenboden(A) um und befestigen
Sie die Hinterachse(C) mit Unterlegscheiben(E) und
Muttern(D). Setzen Sie das Axiallager(G) zwischen
der Vorderachse(B) und dem Boden, legen Sie
dann die Unterlegscheibe(U) auf und ziehen Sie
die Mutter(V) fest. Ziehen Sie die Mutter(V) nicht zu
fest an, achten Sie darauf, dass sich die Vorderachse
drehen kann.
2. Befestigen Sie die Grihalterung(F) mit Schrauben(P),
Unterlegscheiben(S) und Muttern(N) an der
Vorderachse. 5. Befestigen Sie die vorderen und hinteren Leisten
(L und K) mit den Stiften (M) an den Seiten des
Wagens, dann die Seitenleisten (J). Die Scharniere
müssen außen sein.
3. Sichern Sie die Räder(I) mit Muttern(T) und
Splinten(R) an den Achsenden.
4. Drehen Sie den zusammengebauten Wagen um,
befestigen Sie den Gri(H) mit der Schraube(Q),
der Unterlegscheibe(T) und der Mutter(O) an der
Grihalterung(F).
3. Richten Sie die Önungen in der Seitenverkleidung(2)
mit den seitlichen Önungen im Boden des Wagens
aus und stecken Sie dann die B-Stifte(9) durch die
Önungen . Führen Sie den Vorgang auf jeder Seite
des Wagens durch. Jede Verkleidung wird mit zwei
Stiften befestigt.
4. Führen Sie das Ende des Gris(5) in das
Kunststoverbindungsstück(16), setzen Sie dann
das Ganze in die Rahmengabel und richten Sie die
Önungen beider Komponenten aus. Stecken Sie
die Schraube(15) durch die Önungen, setzen Sie
die Unterlegscheibe(12) und die Mutter(14) auf und
ziehen Sie sie fest.
17
10
13 7
8
4
13 11
6
15
16
12 14
5
D
C
E
B
V
U
G
A
N
SF
P
T
R
I
Q
HF
T
O
L
J
K
M
M

08.12.2021 08.12.2021
6 7
DE ENUSER MANUAL
Parameter
description
Parameter
value
Product name FOLDING GARDEN CART
Model HT-TWIN 300 HT-TWIN 550
Maximum
load [kg]
300 550
Diameter of
wheels
10”x3,5 10”x5
Length of the
handle [mm]
785 788
Dimensions
[mm]
1150x515x885 1390x620x955
Weight [kg] 17,3 27
REINIGUNG UND WARTUNG
a) Verwenden Sie zur Reinigung der Oberäche
ausschließlich Mittel ohne ätzende Inhaltsstoe.
b) Bewahren Sie das Gerät an einem trockenen, kühlen,
vor Feuchtigkeit und direkter Sonneneinstrahlung
geschütztem Ort auf.
c) In Hinblick auf technische Ezienz und zur
Vorbeugung vor Schäden sollte das Gerät regelmäßig
überprüft werden.
d) Zum Reinigen ist ein weicher, feuchter Lappen zu
verwenden.
e) Überprüfen Sie regelmäßig den Reifendruck.
TECHNICAL DATA
GENERAL DESCRIPTION
The user manual is designed to assist in the safe and
trouble-free use of the device. The product is designed
and manufactured in accordance with strict technical
guidelines, using state-of-the-art technologies and
components. Additionally, it is produced in compliance
with the most stringent quality standards.
To increase the product life of the device and to ensure
trouble-free operation, use it in accordance with this user
manual and regularly perform maintenance tasks. The
technical data and specications in this user manual are
up to date. The manufacturer reserves the right to make
changes associated with quality improvement. The device
is designed to reduce noise emission risks to a minimum,
taking into account technological progress and noise
reduction opportunities.
USE GUIDELINES
The folding garden trolley is designed for transporting
plants, soil and garden accessories.
The user is liable for any damage resulting from
unintended use of the device.
LEGEND
PLEASE NOTE! Drawings in this manual are for
illustration purposes only and in some details may
dier from the actual product.
ACHTUNG! Despite the safe design of the device
and its protective features, and despite the use of
additional elements protecting the operator, there
is still a slight risk of accident or injury when using
the device. Stay alert and use common sense when
using the device.
The original operation manual is written in German. Other
language versions are translations from the German.
DO NOT USE THE DEVICE UNLESS YOU HAVE
THOROUGHLY READ AND UNDERSTOOD THIS
USER MANUAL.
Read instructions before use.
WARNING! or CAUTION! or REMEMBER!
Applicable to the given situation. (general
warning sign).
The terms "device" or "product" are used in the warnings
and instructions to refer to FOLDING GARDEN CART.
USAGE SAFETY
DEVICE DESCRIPTION
HT-TWIN 300
ATTENTION! Read all safety warnings and all
instructions. Failure to follow the warnings and
instructions may result in serious injury or even
death.
a) If you are unsure about whether the product is
operating correctly or if you nd damage, please
contact the manufacturer’s service centre.
b) Keep the device in perfect technical condition.
Before each use check for general damage and
especially check for cracked parts or elements and
for any other conditions which may impact the safe
operation of the device. If damage is discovered,
hand over the device for repair before use.
c) Device repair or maintenance should be carried out
by qualied persons, only using original spare parts.
This will ensure safe use.
d) Do not put more than 300kg (HT-TWIN 300) / 550kg
(HT-TWIN 550) into the load area.
e) The product is not intended for children, it is not
a toy.
f) Distribute the load weight evenly over the entire
surface.
g) In case of damage or destruction of any of the
components, it is necessary to cease using them.
h) Do not use the truck on surfaces / areas that may
cause damage of tires.
i) The tire ination pressure must not exceed 40 PSI.
1Trolley base 1x
2Side panel 2x
3Front/rear panel 2x
4Front hook 1x
5Handle 1x
6Wheel 4x
7Front bracket 1x
8Rear bracket 1x
9"B" pin 8x
10 M8x15 screw 8x
11 Pin 5x
12 M8 washer 9x
13 M16 washer 5x
14 M8 nut 9x
15 M8x58 screw 1x
16 Plastic joint 1x

08.12.2021 08.12.2021
8 9
ENEN
HT-TWIN 550
1. Turn the base of the trolley around(A) and attach the
rear axle(C) with the washers(E) and nuts(D). Place
the thrust bearing(G) between the front axle(B) and
the base, then put on the washer(U) and screw on
the nut(V). Do not tighten the nut(V) too much,
make sure that the front axle can turn.
2. Attach the handle bracket(F) to the front axle with
the screws(P), washers(S) and nuts(N). 5. Attach the front and rear barrier(L and K) to the
sides of the trolley base with the pins(M), and then
the side rails(J). The hinges must be on the outside.
3. Fix the wheels(I) on the axle ends using nuts(T) and
pins(R).
4. Turn the assembled trolley over, fasten the handle(H)
to the handle post(F) with the screw(Q), washer(T)
and nut(O).
15
16
12 14
5
D
C
E
B
V
U
G
A
N
SF
P
T
R
I
Q
HF
T
O
L
J
K
M
M
ATrolley base 1x
BFront axle 1x
CRear axle 1x
DM14 nut 2x
EM14 washer 2x
FHandle bracket 1x
GThrust bearing 1x
HHandle 1x
IWheel 4x
JSide barrier 2x
KRear barrier 1x
LFront barrier 1x
MPin 8x
NM10 nut 2x
OM16 nut 1x
PM10x55 screw 2x
QM16x65 screw 1x
RPin 4x
SM10 washer 2x
TM16 washer 5x
UM20 washer 1x
VM20 nut 1x
HT-TWIN 550
PREPARING FOR USE/ DEVICE USE
ASSEMBLING THE APPLIANCE
HT-TWIN 300
1. Put the central axle on the front hook(4), put the
hook spindle in the hole in the front bracket(7), put
the washer(13) on it and secure it with the pin(11).
Screw the front bracket(7) and rear bracket(8) to the
trolley base(1) with the screw(10), washer(12), and
nut(14). Tighten securely.
2. Place the wheels(6) on the ends of the front and
rear brackets. Install the washer(13). Insert a pin(11)
through the holes at the end of each axis and then
bend its ends.
3. Align the holes in the side panels(2) with the side
holes in the base of the trolley, then insert the B
pins(9) through them. Perform the operation on
each side of the trolley. Each panel is xed with 2
pins.
4. Insert the end of the handle(5) into the plastic
connector(16), then place the whole in the frame
forks and align the holes of both elements. Insert
the bolt(15) through the holes, t the washer(12) and
nut(14) and tighten.
17
10
13 7
8
4
13 11
6
CLEANING AND MAINTENANCE
a) Use only non-corrosive cleaners to clean the surface.
b) Store the unit in a dry, cool place, free from moisture
and direct exposure to sunlight.
c) The device must be regularly inspected to check its
technical eciency and spot any damage.
d) Use a soft, damp cloth for cleaning.
e) Periodically check tire pressure.

08.12.2021 08.12.2021
10 11
PLINSTRUKCJA OBSŁUGI
Opis parametru Wartość parametru
Nazwa produktu WÓZEK OGRODOWY SKŁADANY
Model HT-TWIN 300 HT-TWIN 550
Maksymalne
obciążenie [kg]
300 550
Średnica kół [cal] 10”x3,5 10”x5
Długość uchwytu
[mm]
785 788
Wymiary [mm] 1150x515x885 1390x620x955
Ciężar [kg] 17,3 27
PL
DANE TECHNICZNE
OGÓLNY OPIS
Instrukcja przeznaczona jest do pomocy w bezpiecznym
i niezawodnym użytkowaniu. Produkt jest zaprojektowany
i wykonany ściśle według wskazań technicznych przy
użyciu najnowszych technologii i komponentów oraz przy
zachowaniu najwyższych standardów jakości.
Dla zapewnienia długiej i niezawodnej pracy urządzenia
należy dbać o jego prawidłową obsługę oraz konserwację
zgodnie ze wskazówkami zawartymi w tej instrukcji. Dane
techniczne i specykacje zawarte w tej instrukcji obsługi są
aktualne. Producent zastrzega sobie prawo dokonywania
zmian związanych z podwyższeniem jakości. Uwzględniając
postęp techniczny i możliwość ograniczenia hałasu,
urządzenie zaprojektowano i zbudowano tak, aby ryzyko
jakie wynika z emisji hałasu ograniczyć do najniższego
poziomu.
ZASADY UŻYTKOWANIA
Wózek ogrodowy składany przeznaczony jest do transportu
roślin, ziemi oraz akcesoriów ogrodowych.
Odpowiedzialność za wszelkie szkody powstałe w wyniku
użytkowania niezgodnego z przeznaczeniem ponosi
użytkownik.
OBJAŚNIENIE SYMBOLI
UWAGA! Ilustracje w niniejszej instrukcji obsługi
mają charakter poglądowy i w niektórych
szczegółach mogą różnić się od rzeczywistego
wyglądu produktu.
ACHTUNG! Pomimo iż urządzenie zostało
zaprojektowane tak aby było bezpieczne, posiadało
odpowiednie środki ochrony oraz pomimo użycia
dodatkowych elementów zabezpieczających
użytkownika, nadal istnieje niewielkie ryzyko
wypadku lub odniesienia obrażeń w trakcie pracy
z urządzeniem. Zaleca się zachowanie ostrożności
i rozsądku podczas jego użytkowania.
Instrukcją oryginalną jest niemiecka wersja instrukcji.
Pozostałe wersje językowe są tłumaczeniami z języka
niemieckiego.
PRZED PRZYSTĄPIENIEM DO PRACY NALEŻY
DOKŁADNIE PRZECZYTAĆ I ZROZUMIEĆ
NINIEJSZĄ INSTRUKCJĘ.
Przed użyciem należy zapoznać się
z instrukcją.
UWAGA! lub OSTRZEŻENIE! lub PAMIĘTAJ!
opisująca daną sytuację (ogólny znak
ostrzegawczy).
Termin „urządzenie” lub „produkt” w ostrzeżeniach
iwopisie instrukcji odnosi się do : WÓZEK OGRODOWY
SKŁADANY.
BEZPIECZEŃSTWO UŻYTKOWANIA
PRZYGOTOWANIE DO PRACY/PRACA ZURZĄDZENIEM
HT-TWIN 300
ACHTUNG! Przeczytać wszystkie ostrzeżenia
dotyczące bezpieczeństwa oraz wszystkie
instrukcje. Niezastosowanie się do ostrzeżeń
i instrukcji może spowodować ciężkie obrażenia
ciała lub śmierć.
a) W razie wątpliwości czy produkt działa poprawnie
lub stwierdzenia uszkodzenia należy skontaktować
się z serwisem producenta.
b) Utrzymywać urządzenie w dobrym stanie
technicznym. Sprawdzać przed każdą pracą czy
nie posiada uszkodzeń ogólnych lub związanych
z elementami ruchomymi (pęknięcia części
i elementów lub wszelkie inne warunki, które mogą
mieć wpływ na bezpieczne działanie urządzenia).
W przypadku uszkodzenia, oddać urządzenie do
naprawy przed użyciem.
c) Naprawa oraz konserwacja urządzeń powinna być
wykonywana przez wykwalikowane osoby przy
użyciu wyłącznie oryginalnych części zamiennych.
Zapewni to bezpieczeństwo użytkowania.
d) Nie należy wkładać do przestrzeni ładunkowej więcej
niż 300kg (HT-TWIN 300) / 550kg (HT-TWIN 550).
e) Produkt nie jest przeznaczony dla dzieci, nie jest
zabawką.
f) Rozkładać ciężar ładunku równomiernie na całej
powierzchni.
g) W przypadku uszkodzenia lub zniszczenia któregoś
z elementów zaprzestać użytkowania.
h) Nie używać wózka na powierzchniach/terenach które
mogą spowodować uszkodzenia opon.
i) Ciśnienie pompowania opony nie może przekroczyć
40 PSI.
1Podstawa wózka 1x
2Panel boczny 2x
3Przedni/tylny panel 2x
4Zaczep przedni 1x
5Uchwyt 1x
6Koło 4x
7Wspornik przedni 1x
8Wspornik tylny 1x
9Szpilka „B” 8x
10 Śruba M8x15 8x
11 Szpilka 5x
12 Podkładka M8 9x
13 Podkładka M16 5x
14 Nakrętka M8 9x
15 Śruba M8x58 1x
16 Złącze plastikowe 1x
APodstawa wózka 1x
BOś przednia 1x
COś tylna 1x
DNakrętka M14 2x
EPodkładka M14 2x
FWspornik uchwytu 1x
GŁożysko oporowe 1x
HUchwyt 1x
IKoło 4x
JBarierka boczna 2x
KBarierka tylna 1x
LBarierka przednia 1x
MZawleczka 8x
NNakrętka M10 2x
ONakrętka M16 1x
PŚruba M10x55 2x
QŚruba M16x65 1x
RZawleczka 4x
SPodkładka M10 2x
TPodkładka M16 5x
UPodkładka M20 1x
VNakrętka M20 1x
HT-TWIN 550
MONTAŻ URZĄDZENIA
HT-TWIN 300
1. Włożyć środkową oś na przedni zaczep(4),umieścić
trzpień zaczepu w otworze wspornika przedniego(7),
założyć na niego podkładkę(13) i zabezpieczyć za
pomocą szpilki(11). Przykręcić przedni wspornik(7)
i tylny wspornik(8) do podstawy wózka(1) za pomocą
śruby(10), podkładki(12) i nakrętki(14). Mocno
dokręcić.
2. Umieścić koła(6) na końcach wspornika przedniego
i tylnego. Założyć podkładkę(13). Przez otwory na
końcu każdej z osi włożyć szpilkę(11) a następnie
zagiąć jej końce.
3. Dopasować otwory w panelach bocznych(2)
z bocznymi otworami podstawy wózka, następnie
włożyć przez nie szpilki B(9). Czynność wykonać dla
każdej strony wózka. Każdy z paneli mocowany jest
za pomocą 2 szpilek.
4. Włożyć koniec uchwytu(5) do plastikowego
łącznika(16), następnie całość umieścić w widełkach
ramy i wyrównać otwory obu elementów. Przełożyć
śrubę(15) przez otwory, założyć podkładkę(12)
i nakrętkę(14) a następnie dokręcić.
17
10
13 7
8
4
13 11
6

08.12.2021 08.12.2021
12 13
PL PL
HT-TWIN 550
1. Odwrócić podstawę wózka(A) przymocować tylną
oś(C) za pomocą podkładek(E) i nakrętek(D).
Między oś przednią(B) a podstawę wstawić łożysko
oporowe(G), następnie nałożyć podkładkę(U)
i nakręcić nakrętkę(V). Nie dokręcać nakrętki(V) zbyt
mocno, upewnić się, że oś przednia ma możliwość
obrotu.
2. Przymocować wspornik uchwytu(F) do przedniej osi
za pomocą śrub(P), podkładek(S) i nakrętek(N). 5. Przymocować przednią i tylną barierkę(L i K) do
boków podstawy wózka za pomocą zawleczek(M),
a następnie barierki boczne(J). Zawiasy muszą
znajdować się na zewnątrz.
3. Zamocować koła(I) na końcach osi za pomocą
nakrętek(T) i zawleczek(R).
4. Odwrócić zmontowany już wózek na koła,
zamocować uchwyt(H) do wspornika uchwytu(F) za
pomocą śruby(Q), podkładki(T) i nakrętki(O).
15
16
12 14
5
D
C
E
B
V
U
G
A
N
SF
P
T
R
I
Q
HF
T
O
L
J
K
M
M
CZYSZCZENIE I KONSERWACJA
a) Do czyszczenia powierzchni należy stosować
wyłącznie środki niezawierające substancji żrących.
b) Urządzenie należy przechowywać w suchym
i chłodnym miejscu chronionym przed wilgocią
i bezpośrednim promieniowaniem słonecznym.
c) Należy wykonywać regularne przeglądy urządzenia
pod kątem jego sprawności technicznej oraz
wszelkich uszkodzeń.
d) Do czyszczenia należy używać miękkiej, wilgotnej
ściereczki.
e) Okresowo sprawdzać ciśnienie w oponach.

08.12.2021 08.12.2021
14 15
CZNÁVOD K OBSLUZE
Popis parametru Hodnota parametru
Název výrobku SKLÁDACÍ VOZÍK
Model HT-TWIN 300 HT-TWIN 550
Maximální
nosnost [kg]
300 550
Průměr kol 10”x3,5 10”x5
Délka oje [mm] 785 788
Rozměry [mm] 1150x515x885 1390x620x955
Hmotnost [kg] 17,3 27
CZ
TECHNICKÉ ÚDAJE
VŠEOBECNÝ POPIS
Návod slouží jako nápověda pro bezpečné a spolehlivé
používání výrobku. Výrobek je navržen a vyroben přesně
podle technických údajů za použití nejnovějších technologií
a komponentů a za dodržení nejvyšších jakostních norem.
Pro zajištění dlouhého a spolehlivého fungování zařízení
pravidelně provádějte revize a údržbu v souladu s pokyny
uvedenými v tomto návodu. Technické údaje a specikace
uvedené v návodu jsou aktuální. Výrobce si vyhrazuje
právo provádět změny za účelem zvýšení kvality. Vzhledem
k technickému pokroku a možnosti omezení hluku bylo
zařízení navrženo a vyrobeno tak, aby nebezpečí vyplývající
z emise hluku bylo omezeno na nejnižší úroveň.
ZÁSADY POUŽÍVÁNÍ
Skládací zahradní vozík je určen k přepravě rostlin, zeminy
a zahradního příslušenství.
Odpovědnost za veškeré škody vzniklé v důsledku
použití zařízení v rozporu s určením nese uživatel.
VYSVĚTLENÍ SYMBOLŮ
POZOR! Obrázky v tomto návodu jsou pouze
ilustrační a v některých detailech se od skutečného
vzhledu výrobku mohou lišit.
POZNÁMKA! I když zařízení bylo navrženo tak, aby
bylo bezpečné, tedy má vhodné bezpečnostní prvky,
tak i přes použití dodatečné ochrany uživatelem při
práci se zařízením nadále existuje malé riziko úrazu
nebo poranění. Doporučuje se zachovat opatrnost
a zdravý rozum při jeho používání.
Originálním návodem je německá verze návodu. Ostatní
jazykové verze jsou překladem z německého jazyka.
VPŘED ZAHÁJENÍM PRÁCE SI DŮKLADNĚ
PŘEČTĚTE TENTO NÁVOD A UJISTĚTE SE, ŽE JSTE
POCHOPILI VŠECHNY POKYNY.
Před použitím výrobku se seznamte s
návodem.
UPOZORNĚNÍ! nebo VAROVÁNÍ! nebo
PAMATUJTE! popisující danou situaci.
(všeobecná výstražná značka).
Pojem „zařízení“ nebo „výrobek“ v bezpečnostních
pokynech anávodu se vztahuje na SKLÁDACÍ VOZÍK.
BEZPEČNOST POUŽÍVÁNÍ
POPIS ZAŘÍZENÍ
HT-TWIN 300
POZNÁMKA! Přečtěte si tento návod včetně všech
bezpečnostních pokynů. Nedodržování návodu
avýstrah může způsobit těžký úraz nebo smrt.
c) Opravu a údržbu zařízení by měly provádět
pouze kvalikované osoby za výhradního použití
originálních náhradních dílů. Zajistí to bezpečné
používání zařízení.
d) Nepřekračujte hmotnost zátěže 300kg (HT-TWIN
300) / 550kg (HT-TWIN 550).
e) Výrobek není určen pro děti, není hračka.
f) Hmotnost zátěže rozložte rovnoměrně na celé ploše
korby.
g) V případě poškození nebo zničení některé součásti,
přestaňte používat.
h) Vozík nepoužívejte na povrchu/v terénu, kde se
mohou poškodit pneumatiky.
i) Tlak nafoukané pneumatiky nesmí překročit 40 PSI.
a) Budete-li mít pochybnosti, zda výrobek funguje
správně, nebo zjistíte poškození, kontaktujte servis
výrobce.
b) Zařízení udržujte v dobrém technickém stavu.
Kontrolujte před každou prací jeho celkový stav
i jednotlivé díly a ujistěte se, že je vše v dobrém
stavu, a uživateli tak při práci se zařízením nehrozí
žádné nebezpečí. V případě, že zjistíte poškození,
nechte zařízení opravit.
1Základna vozíku 1x
2Boční panel 2x
3Přední/zadní panel 2x
4Přední závěs 1x
5Rukojeť 1x
6Kolo 4x
7Pření konzola 1x
8Zadní konzola 1x
9Kolík „B“ 8x
10 Šroub M8x15 8x
11 Kolík 5x
12 Podložka M8 9x
13 Podložka M16 5x
14 Matice M8 9x
15 Šroub M8x58 1x
16 Plastová spojka 1x
AZákladna vozíku 1x
BPřední náprava 1x
CZadní náprava 1x
DMatice M14 2x
HT-TWIN 550
PŘÍPRAVA K PRÁCI/ PRÁCE SE ZAŘÍZENÍM
MONTÁŽ ZAŘÍZENÍ
HT-TWIN 300
1. Nasaďte středovou nápravu na přední závěs(4), čep
závěsu zasuňte do otvoru v přední konzole(7), na
něj nasaďte podložku(13) a zajistěte kolíkem(11).
Přišroubujte přední konzolu(7) a zadní konzolu(8) k
základně vozíku(1) pomocí šroubu(10), podložky(12)
a matice(14). Pevně utáhněte.
2. Kola(6) nasaďte na koncích přední a zadní konzoly.
Nasaďte podložku(13). Do otvorů na konci každé
nápravy zasuňte kolík(11) a poté ohněte jeho konce.
EPodložka M14 2x
FDržák rukojeti 1x
GAxiální ložisko 1x
HRukojeť 1x
IKolo 4x
JBočnice 2x
KZadní bočnice 1x
LPřední bočnice 1x
MZávlačka 8x
NMatice M10 2x
OMatice M16 1x
PŠroub M10x55 2x
QŠroub M16x65 1x
RZávlačka 4x
SPodložka M10 2x
TPodložka M16 5x
UPodložka M20 1x
VMatice M20 1x
3. Zarovnejte otvory v bočních panelech(2) s bočními
otvory v základně vozíku, poté do otvorů zasuňte
kolíky B(9). Toto proveďte na každé straně vozíku.
Každý panel je připevněn pomocí 2 kolíků.
4. Konec rukojeti(5) vložte do plastové spojky(16)
a poté celek vložte do vidlice rámu a zarovnejte
otvory obou elementů. Zasuňte šroub(15) do otvorů,
nasaďte podložku(12) a matici(14) a poté utáhněte.
17
10
13 7
8
4
13 11
6
HT-TWIN 550
1. Otočte základnu vozíku(A) a připevněte zadní
nápravu(C) pomocí podložek(E) a matic(D). Mezi
přední nápravu(B) a základnu umístěte axiální
ložisko(G), poté nasaďte podložku(U) a našroubujte
matici(V). Matici(V) příliš neutahujte, ujistěte se, že
přední náprava se může otáčet.
15
16
12 14
5

08.12.2021 08.12.2021
16 17
CZ FRMANUEL D‘UTILISATION
Description des
paramètres
Valeur des paramètres
Nom du produit CHARIOT DE TRANSPORT À
MAIN
Modèle HT-TWIN 300 HT-TWIN 550
Capacité de
charge
maximale [kg]
300 550
Diamètre des
roues
10”x3,5 10”x5
Longueur de la
poignée [mm]
785 788
Dimensions
[mm]
1150x515x885 1390x620x955
Poids [kg] 17,3 27
2. Připevněte držák rukojeti(F) k přední nápravě
pomocí šroubů(P), podložek(S) a matic(N).
5. Připevněte přední a zadní bočnici(L a K) k bočním
stranám základny vozíku pomocí závlaček(M) a poté
bočnice(J). Panty musí být na vnější straně.
3. Na koncích nápravy namontujte kola(I) pomocí
matic(T) a závlaček(R).
4. Otočte sestavený vozík na kola, namontujte
rukojeť(H) do držáku rukojeti(F) pomocí šroubu(Q),
podložky(T) a matice(O).
D
C
E
B
V
U
G
A
N
SF
P
T
R
I
Q
HF
T
O
L
J
K
M
M
ČIŠTĚNÍ A ÚDRŽBA
a) K čištění povrchu zařízení používejte výhradně
prostředky neobsahující žíravé látky.
b) Zařízení skladujte na suchém a chladném místě,
chráněném proti vlhkosti a přímému slunečnímu
svitu.
c) Pravidelně provádějte revize zařízení a kontrolujte,
zda je technicky způsobilé a není poškozeno.
d) K čištění používejte měkký, vlhký hadřík.
e) Pravidelně kontrolujte tlak v pneumatikách.
DÉTAILS TECHNIQUES
DESCRIPTION GÉNÉRALE
L‘objectif du présent manuel est de favoriser une utilisation
sécuritaire et able de l‘appareil. Le produit a été conçu
et fabriqué en respectant étroitement les directives
techniques applicables et en utilisant les technologies et
composants les plus modernes. Il est conforme aux normes
de qualité les plus élevées.
An de garantir le fonctionnement able et durable de
l‘appareil, il est nécessaire d‘utiliser et d‘entretenir ce dernier
conformément aux consignes gurant dans le présent
manuel. Les caractéristiques et les spécications contenues
dans ce document sont à jour. Le fabricant se réserve le droit
de procéder à des modications à des ns d’amélioration du
produit. L‘appareil a été mis au point et fabriqué en tenant
compte des progrès techniques et de la réduction de bruit
an de réduire au maximum les risques liés aux émissions
sonores.
CONDITIONS D’UTILISATION
Le chariot de jardin pliant est conçu pour transporter des
plantes, de la terre et des accessoires de jardin.
L’utilisateur porte l’entière responsabilité pour
l’ensemble des dommages attribuables à un usage
inapproprié.
SYMBOLES
REMARQUE ! Les illustrations contenues dans le
présent manuel sont fournies à titre explicatif. Votre
appareil peut ne pas être identique.
ATTENTION ! Bien que l‘appareil ait été conçu en
accordant une attention spéciale à la sécurité et qu‘il
comporte des dispositifs de protection, ainsi que
des caractéristiques de sécurité supplémentaires,
il n’est pas possible d’exclure entièrement tout
risque de blessure lors de son utilisation. Nous
recommandons de faire preuve de prudence et de
bon sens lorsque vous utilisez l’appareil.
La version originale de ce manuel a été rédigée en
allemand. Toutes les autres versions sont des traductions
de l‘allemand.
LISEZ ATTENTIVEMENT LE PRÉSENT MANUEL ET
ASSUREZ-VOUS DE BIEN LE COMPRENDRE AVANT
LA PREMIÈRE UTILISATION.
Respectez les consignes du manuel.
ATTENTION ! , AVERTISSEMENT ! et
REMARQUE attirent l’attention sur des
circonstances spéciques (symboles
d’avertissement généraux).
Les notions d'appareil, de machine et de produit figurant
dans les descriptions et les consignes du manuel se
rapportent à/au CHARIOT DE TRANSPORT À MAIN.
CONSIGNES DE SÉCURITÉ
DESCRIPTION DE L'APPAREIL
HT-TWIN 300
ACHTUNG! Veuillez lire attentivement toutes les
consignes de sécurité et toutes les instructions. Le
non-respect des avertissements et des consignes
de sécurité peut entraîner des blessures graves ou
la mort.
a) En cas de doute quant au bon fonctionnement de
l‘appareil ou si vous constatez des dommages sur
celui-ci, veuillez communiquer avec le service client
du fabricant.
b) Maintenez l‘appareil en parfait état de marche. Avant
chaque utilisation, vériez l’absence de dommages
en général et au niveau des pièces mobiles (assurez-
vous qu’aucune pièce ni composant n’est cassé et
vériez que rien ne compromet le fonctionnement
sécuritaire de l’appareil). En cas de dommages,
l’appareil doit impérativement être envoyé en
réparation avant d’être utilisé de nouveau.
c) La réparation et l‘entretien des appareils doivent être
eectués uniquement par un personnel qualié, à
l‘aide de pièces de rechange d‘origine. Cela garantit
la sécurité d’utilisation.
d) Ne mettez pas plus de 300kg (HT-TWIN 300) / 550kg
(HT-TWIN 550) dans le bac de chargement.
e) Le produit n‘est pas destiné aux enfants, ce n‘est pas
un jouet.
f) Répartissez la charge de façon uniforme sur toute la
surface.
g) Si le produit ou l’un de ses composants est
endommagé, arrêtez de l‘utiliser.
h) N‘utilisez pas le chariot sur des surfaces / des terrains
qui peuvent endommager les pneus.
i) La pression de gonage des pneus ne doit pas
dépasser 40 PSI.
1Base du chariot 1x
2Panneau latéral 2x
3Panneau avant/arrière 2x
4Attelage avant 1x
5Poignée 1x
6Roues 4x
7Support avant 1x
8Support arrière 1x
9Tige B 8x

08.12.2021 08.12.2021
18 19
FRFR
HT-TWIN 550
1. Retournez la base du chariot (A) et xez l‘essieu
arrière (C) avec les rondelles (E) et des écrous (D).
Placez le palier de butée (G) entre l‘essieu avant (B)
et la base, puis placez la rondelle (U) et serrez l‘écrou
(V). Ne serez pas trop fort l‘écrou (V), assurez-vous
que l‘essieu avant peut tourner.
2. Fixez le support de poignée (F) à l‘essieu avant à
l‘aide de vis(P), de rondelles (S) et d‘écrous (N).
3. Fixez les roues(I) aux extrémités de l‘essieu à l‘aide
d‘écrous(T) et de goupilles(R).
4. Une fois assemblé, retournez le charriot , xez la
poignée(H) au support de poignée(F) à l‘aide de la
vis(Q), de la rondelle(T) et de l‘écrou(O).
15
16
12 14
5
D
C
E
B
V
U
G
A
N
SF
P
T
R
I
Q
HF
T
O
L
J
K
M
M
10 Vis M8x15 8x
11 Tige 5x
12 Rondelle M8 9x
13 Rondelle M16 5x
14 Ecrou M8 9x
15 Vis M8x58 1x
16 Connecteur en plastique 1x
ABase de chariots 1x
BEssieu avant 1x
CEssieu arrière 1x
DÉcrou M14 2x
ERondelle M14 2x
FSupport de poignée 1x
GPalier de butée 1x
HPoignée 1x
IRoue 4x
JBarrière latérale 2x
KBarrière arrière 1x
LBarrière avant 1x
MGoupille 8x
NÉcrou M10 2x
OEcrou M16 1x
PVis M10x55 2x
QVis M16x65 1x
RGoupille 4x
SRondelle M10 2x
TRondelle M16 5x
URondelle M20 1x
VEcrou M20 1x
HT-TWIN 550
PRÉPARATION À L‘UTILISATION/ UTILISATION DE
L‘APPAREIL
MONTAGE DE L’APPAREIL
HT-TWIN 300
1. Placez l‘essieu central sur l‘attelage avant(4), placez la
goupille d‘attelage dans le trou du support avant(7),
mettez la rondelle(13) dessus et xez-la avec la
tige(11). Fixez le support avant(7) et le support
arrière(8) à la base du chariot(1) avec la vis(10), la
rondelle(12) et l‘écrou(14). Assurez-vous qu‘ils sont
bien serrés.
2. Placez les roues(6) aux extrémités des supports
avant et arrière. Mettez la rondelle(13). Insérez la
tige (11) dans les trous situés à l‘extrémité de chaque
essieu, puis courbez ses extrémités.
3. Alignez les trous dans les panneaux latéraux(2)
avec les trous latéraux dans la base du charriot ,
puis insérez-y les tiges B(9). Procédez de la même
manière pour chaque côté du charriot. Chaque
panneau est xé à l‘aide de deux tiges.
4. Insérez l‘extrémité de la poignée(5) dans le
connecteur en plastique (16), puis insérez le tout
dans la fourche du châssis et alignez les trous des
deux éléments. Insérez la vis(15) dans les trous,
mettez la rondelle(12) et l‘écrou(14) et serrez.
17
10
13 7
8
4
13 11
6
5. Une fois assemblé, retournez le charriot , xez la
poignée(H) au support de poignée(F) à l‘aide de la
vis(Q), de la rondelle(T) et de l‘écrou(O). Fixez les
barrières avant et arrière(L et K) sur les côtés de la
base du charriot à l‘aide de goupilles(M), puis les
barrières latérales (J). Les charnières doivent être à
l‘extérieur.

08.12.2021 08.12.2021
20 21
FR ITISTRUZIONI PER L’USO
Parametri -
Descrizione
Parametri - Valore
Nome del
prodotto
CARRETTO AMANO
Modello HT-TWIN 300 HT-TWIN 550
Capacità di
carico massima
[kg]
300 550
Diametro delle
ruote
10”x3,5 10”x5
Lunghezza
impugnatura
[mm]
785 788
Dimensioni [mm] 1150x515x885 1390x620x955
Peso [kg] 17,3 27
NETTOYAGE ET ENTRETIEN
a) Pour nettoyer les diérentes surfaces, n‘utilisez que
des produits sans agents corrosifs.
b) Conservez l‘appareil dans un endroit propre, frais et
sec, à l‘abri de l‘humidité et des rayons directs du
soleil.
c) Contrôlez régulièrement l‘appareil pour vous assurer
qu‘il fonctionne correctement et ne présente aucun
dommage.
d) Il est conseillé de laver l’appareil uniquement avec un
chion mou et humide.
e) Vériez régulièrement la pression dans les pneus.
DATI TECNICI
DESCRIZIONE GENERALE
Queste istruzioni sono intese come ausilio per un uso sicuro
e adabile. Il prodotto è stato rigorosamente progettato
e realizzato secondo le direttive tecniche e l‘utilizzo delle
tecnologie e componenti più moderne e seguendo gli
standard di qualità più elevati.
Per un funzionamento duraturo e adabile del dispositivo
assicurarsi di maneggiarlo e curarne la manutenzione
secondo le disposizioni presentate in questo manuale.
I dati e le speciche tecniche indicati in questo manuale
sono attuali. Il fornitore si riserva il diritto di apportare delle
migliorie nel contesto del miglioramento dei propri prodotti.
L‘apparecchiatura è stata progettata e realizzata tenendo in
considerazione il progresso tecnico e la riduzione di rumore,
in maniera tale da mantenere al minimo i possibili rischi
derivanti dalle emissioni di rumore.
CONDIZIONI D‘USO
Il carretto da giardino pieghevole serve al trasporto di
piante, terriccio e attrezzi da giardino.
L‘operatore è responsabile di tutti i danni derivanti da
un uso improprio.
SPIEGAZIONE DEI SIMBOLI
AVVERTENZA! Le immagini contenute in questo
manuale sono puramente indicative e potrebbero
dierire dal prodotto.
ACHTUNG! Anche se l‘apparecchiatura è stata
progettata per essere sicura, sono presenti degli
ulteriori meccanismi di sicurezza. Malgrado
l‘applicazione di queste misure supplementari di
sicurezza sussiste comunque il rischio di ferirsi. Si
raccomanda inoltre di usare cautela e buon senso.
Il manuale originale è stato scritto in tedesco. Le versioni in
altre lingue sono traduzioni dalla lingua tedesca.
PRIMA DELLA MESSA IN FUNZIONE È NECESSARIO
AVER LETTO E COMPRESO LE ISTRUZIONI D‘USO .
Leggere attentamente le istruzioni.
ATTENZIONE o AVVERTENZA! o NOTA!
per richiamare l’attenzione su determinate
circostanze (indicazioni generali di
avvertenza).
Il termine "apparecchio" o"prodotto" nelle avvertenze
e descrizioni contenute nel manuale si riferisce alla/al
CARRETTO AMANO.
SICUREZZA NELL'IMPIEGO
DESCRIZIONE DEL DISPOSITIVO
HT-TWIN 300
ATTENZIONE! Leggere le istruzioni d'uso e di
sicurezza. Non prestare attenzione alle avvertenze
e alle istruzioni può condurre a gravi lesioni
oaddirittura al decesso.
a) In presenza di dubbi sul corretto funzionamento
del dispositivo o se ci sono dei danni, rivolgersi al
servizio clienti del produttore.
b) Mantenere il dispositivo in perfette condizioni.
Prima di ogni utilizzo, vericare che non vi siano
danni generali o danni alle parti mobili (frattura
di parti e componenti o altre condizioni che
potrebbero compromettere il funzionamento sicuro
del prodotto). In caso di danni, l‘unità deve essere
riparata prima dell‘uso.
c) La riparazione e la manutenzione dell‘attrezzatura
devono essere eseguite esclusivamente da personale
specializzato qualicato e con pezzi di ricambio
originali. Ciò garantisce la sicurezza durante l‘uso.
d) Il carico massimo consentito è di 300kg (HT-TWIN
300) / 550kg (HT-TWIN 550). Non sovraccaricare il
carrello.
e) Questo prodotto non è un giocattolo. Non adatto ai
bambini!
f) Distribuire il peso in maniera uniforme su tutta la
supercie.
g) Se il carrello o uno dei suoi componenti è
danneggiato, non utilizzarlo!
h) Non utilizzare questo carrello su superci / terreni
che potrebbero danneggiare le ruote.
i) La pressione massima delle ruote non deve eccedere
i 40 PSI.
1Base carretto 1x
2Pannello laterale 2x
3Pannello anteriore/posteriore 2x
4Aggancio anteriore 1x
5Maniglia 1x
6Ruota 4x
7Supporto anteriore 1x
8Supporto posteriore 1x
9Fermo „B” 8x
10 Bullone M8x15 8x
11 Fermo 5x
12 Rondella M8 9x

08.12.2021 08.12.2021
22 23
ITIT
HT-TWIN 550
1. Capovolgere la base del carretto(A) e ssare l’asse
posteriore(C) tramite le rondelle(E) e i dadi(D).
Inserire il cuscinetto(G) tra l’asse anteriore(B) e
la base, quindi inserire la rondella(U) e avvitare il
dado(V). Non serrare eccessivamente il dado(V),
assicurarsi che l’asse anteriore possa girare.
2. Fissare il supporto della maniglia(F) all’asse anteriore
tramite i bulloni(P), le rondelle(S) e i dadi(N).
5. Fissare la sponda anteriore e posteriore(L e K) ai
lati della base del carretto tramite le coppiglie(M),
quindi ssare le sponde laterali(J). Le cerniere
devono essere posizionate all‘esterno.
3. Fissare le ruote(I) alle estremità degli assi tramite
i dadi(T) e le coppiglie(R).
4. Capovolgere il carretto montato sulle ruote, ssare
la maniglia(H) al supporto(F) con il bullone(Q), la
rondella(T) e il dado(O).
15
16
12 14
5
D
C
E
B
V
U
G
A
N
SF
P
T
R
I
Q
HF
T
O
L
J
K
M
M
13 Rondella M16 5x
14 Dado M8 9x
15 Bullone M8x58 1x
16 Attacco in plastica 1x
ABase carretto 1x
BAsse anteriore 1x
CAsse posteriore 1x
DDado M14 2x
ERondella M14 2x
FSupporto maniglia 1x
GCuscinetto 1x
HManiglia 1x
IRuota 4x
JSponda laterale 2x
KSponda posteriore 1x
LSponda anteriore 1x
MCoppiglia 8x
NDado M10 2x
ODado M16 1x
PBullone M10x55 2x
QBullone M16x65 1x
RCoppiglia 4x
SRondella M10 2x
TRondella M16 5x
URondella M20 1x
VDado M20 1x
HT-TWIN 550
PREPARAZIONE AL FUNZIONAMENTO/ LAVORARE CON
IL DISPOSITIVO
MONTAGGIO DEL DISPOSITIVO
HT-TWIN 300
1. Inserire l’asse centrale nell’aggancio anteriore(4),
posizionare il mandrino dell’aggancio nel foro
del supporto anteriore(7), inserire la rondella(13)
e ssare tramite il fermo(11). Avvitare il supporto
anteriore(7) e posteriore(8) alla base del carretto(1)
con il bullone(10), la rondella(12) e il dado(14).
Serrare bene.
2. Posizionare le ruote(6) alle estremità del supporto
anteriore e posteriore. Inserire la rondella(13). Far
passare il fermo(11) attraverso i fori posizionati alle
estremità di ogni assi, quindi piegare le estremità del
fermo.
3. Far combaciare i fori dei pannelli laterali(2) con i fori
laterali della base del carretto, quindi far passare
attraverso i fori i fermi B(9). Ripetere le stesse
operazioni per ogni lato del carretto. Ogni pannello
è ssato tramite 2 fermi.
4. Inserire la parte inferiore della maniglia(5)
nell’attacco in plastica(16), quindi collocare l’insieme
nell’aggancio a forcella del talaio e far combaciare
i fori dei componenti. Far passare il bullone(15)
attraverso i fori, inserire la rondella(12) e il dado(14),
quindi serrare.
17
10
13 7
8
4
13 11
6

08.12.2021 08.12.2021
24 25
IT ESMANUAL DE INSTRUCCIONES
Parámetro -
Descripción
Parámetro - Valor
Nombre del
producto
CARRO DE JARDÍN PLEGABLE
Modelo HT-TWIN 300 HT-TWIN 550
Carga máxima
[kg]
300 550
Diámetro de las
ruedas
10”x3,5 10”x5
Longitud de la
manija [mm]
785 788
Dimensiones
[mm]
1150x515x885 1390x620x955
Peso [kg] 17,3 27
PULIZIA E MANUTENZIONE
a) Per pulire la supercie utilizzare solo detergenti
senza ingredienti corrosivi.
b) Tenere l‘apparecchio in un luogo asciutto, fresco,
protetto dall‘umidità e dalla luce diretta del sole.
c) Eettuare controlli regolari del dispositivo per
mantenerlo eciente e privo di danni.
d) Per la pulizia utilizzare un panno morbido e umido.
e) Controllare periodicamente la pressione delle
gomme.
DATOS TÉCNICOS
DESCRIPCIÓN GENERAL
Este manual ha sido elaborado para favorecer un empleo
seguro y able. El producto ha sido estrictamente diseñado
y fabricado conforme a las especicaciones técnicas y para
ello se han utilizado las últimas tecnologías y componentes,
manteniendo los más altos estándares de calidad.
Para garantizar un funcionamiento duradero y able del
aparato, el manejo y mantenimiento deben llevarse a cabo
de acuerdo con las instrucciones de este manual. Los
datos técnicos y las especicaciones de este manual están
actualizados. El fabricante se reserva el derecho de realizar
modicaciones para mejorar la calidad. Teniendo en cuenta
los avances técnicos en materia de reducción del ruido, el
equipo ha sido diseñado y fabricado para mantener el riesgo
de emisiones sonoras al nivel más bajo posible.
INSTRUCCIONES DE USO
El carro de jardín plegable está diseñado para transportar
plantas, tierra y accesorios de jardín.
El usuario es responsable de los daños derivados de un
uso inadecuado del aparato.
EXPLICACIÓN DE LOS SÍMBOLOS
¡ADVERTENCIA! En este manual se incluyen fotos
ilustrativas que podrían no coincidir exactamente
con la apariencia real del dispositivo.
ACHTUNG! Aunque en la fabricación de este
aparato se ha prestado gran importancia a la
seguridad, dispone de ciertos mecanismos de
protección extras. A pesar del uso de elementos
de seguridad adicionales, existe el riesgo de
lesiones durante el funcionamiento, por lo que se
recomienda proceder con precaución y sentido
común.
El texto en alemán corresponde a la versión original. Los
textos en otras lenguas son traducciones del original en
alemán.
ANTES DE LA PUESTA EN FUNCIONAMIENTO,
LEA LAS INSTRUCCIONES MINUCIOSAMENTE Y
ASEGÚRESE DE COMPRENDERLAS.
Respetar las instrucciones de uso.
¡ATENCIÓN!, ¡ADVERTENCIA! o ¡NOTA! para
llamar la atención sobre ciertas circunstancias
(señal general de advertencia).
Conceptos como "aparato" o "producto" en las
advertencias y descripciones de este manual se refieren
aCARRO DE JARDÍN PLEGABLE.
SEGURIDAD
DESCRIPCIÓN DEL APARATO
HT-TWIN 300
¡ATENCIÓN! Lea todas las instrucciones e
indicaciones de seguridad. La inobservancia de
las advertencias e instrucciones al respecto puede
provocar lesiones graves oincluso la muerte.
a) En caso de duda sobre si el producto funciona
correctamente o si detectara daños, póngase en
contacto con el servicio de atención al cliente del
fabricante.
b) Mantenga el aparato en perfecto estado
de funcionamiento. Antes de cada trabajo,
compruébelo en busca de daños generales o de
piezas móviles (fractura de piezas y componentes
u otras condiciones que puedan perjudicar el
funcionamiento seguro de la máquina). En caso de
daños, el aparato debe ser reparado antes de volver
a ponerse en funcionamiento.
c) La reparación y el mantenimiento de los equipos
solo pueden ser realizados por personal cualicado
y siempre empleando piezas de repuesto originales.
Esto garantiza la seguridad durante el uso.
d) No cargue el carro con más de 300kg (HT-TWIN 300)
/ 550kg (HT-TWIN 550).
e) El producto no está pensado para niños, no es un
juguete.
f) Distribuya el peso uniformemente sobre la totalidad
de la supercie de carga.
g) En caso de que un componente estuviera dañado
o deteriorado, no continúe utilizándolo.
h) No utilice el vehículo sobre supercies o zonas que
puedan deteriorar los neumáticos.
i) La presión de llenado no debe superar los 40 PSI.
1Base del carro 1x
2Panel lateral 2x
3Panel delantero/trasero 2x
4Enganche delantero 1x
5Mango 1x
6Rueda 4x
7Soporte delantero 1x
8Soporte trasero 1x
9Pasador "B" 8x
10 Tornillo M8x15 8x
11 Pasador 5x
12 Arandela M8 9x

08.12.2021 08.12.2021
26 27
ESES
HT-TWIN 550
1. Gire la base del carro(A) y je el eje trasero(C) con las
arandelas(E) y las tuercas(D). Coloque el cojinete de
empuje(G) entre el eje delantero(B) y la base, luego
coloque la arandela(U) y atornille la tuerca(V). No
apriete demasiado la tuerca(V), asegúrese de que el
eje delantero pueda girar.
2. Fije el soporte del mango(F) al eje delantero con los
tornillos(P), arandelas(S) y tuercas(N).
5. Fije las barreras delantera y trasera(L y K) a los lados
de la base del carro con las chavetas(M), y luego las
barreras laterales(J). Las bisagras deben estar en el
exterior.
3. Fije las ruedas(I) en los extremos del eje con
tuercas(T) y Chavetas(R).
4. Dé la vuelta al carro ensamblado, je el mango(H)
al soporte del mango(F) con el tornillo(Q), la
arandela(T) y la tuerca(O).
15
16
12 14
5
D
C
E
B
V
U
G
A
N
SF
P
T
R
I
Q
HF
T
O
L
J
K
M
M
13 Arandela M16 5x
14 Tuerca M8 9x
15 Tornillo M8x58 1x
16 Conector de plástico 1x
ABase del carro 1x
BEje delantero 1x
CEje trasero 1x
DTuerca M14 2x
EArandela M14 2x
FSoporte del mango 1x
GCojinete de empuje 1x
HMango 1x
IRueda 4x
JBarrera lateral 2x
KBarrera trasera 1x
LBarrera delantera 1x
MChaveta 8x
NTuerca M10 2x
OTuerca M16 1x
PTornillo M10x55 2x
QTornillo M16x65 1x
RChaveta 4x
SArandela M10 2x
TArandela M16 5x
UArandela M20 1x
VTuerca M20 1x
HT-TWIN 550
PREPARACIÓN PARA LA PUESTA EN MARCHA/ MANEJO
DEL APARATO
MONTAJE DE LA MÁQUINA
HT-TWIN 300
1. Coloque el eje central en el enganche delantero(4),
introduzca el pasador de enganche en el oricio del
soporte delantero(7), coloque la arandela(13) y fíjelo
con el pasador(11). Atornille el soporte delantero(7)
y el soporte trasero(8) a la base del carro(1) con el
tornillo(10), la arandela(12) y la tuerca(14). Apriete
rmemente.
2. Coloque las ruedas(6) en los extremos de los
soportes delantero y trasero. Instale la arandela(13).
Inserte un pasador(11) a través de los oricios al nal
de cada eje y luego doble sus extremos.
3. Alinee los oricios en los paneles laterales(2) con
los oricios laterales en la base del carro, luego
inserte los pasadores B(9) a través de ellos. Realice la
operación en cada lado del carro. Cada panel se ja
con 2 pasadores.
4. Inserte el extremo del mango(5) en el conector
de plástico(16), luego coloque el conjunto en la
horquilla del cuadro y alinee los oricios de ambos
elementos. Inserte el tornillo(15) a través de los
oricios, coloque la arandela(12), la tuerca(14) y
apriete.
17
10
13 7
8
4
13 11
6

08.12.2021 08.12.2021
28 29
NOTES/NOTIZEN
ES
LIMPIEZA Y MANTENIMIENTO
a) Para limpiar la supercie, utilice solo productos que
no contengan sustancias corrosivas.
b) Guarde el aparato en un lugar seco, fresco y
protegido de la humedad y la radiación solar directa.
c) En lo que respecta a la eciencia técnica y posibles
daños, el dispositivo debe ser revisado regularmente.
d) Para su limpieza utilizar un paño húmedo y suave.
e) Controle periódicamente la presión de los
neumáticos.

08.12.2021 08.12.2021
30 31
NOTES/NOTIZEN NOTES/NOTIZEN

expondo.com
CONTACT
expondo Polska sp. z o.o. sp. k.
ul. Nowy Kisielin-Innowacyjna 7
66-002 Zielona Góra | Poland, EU
e-mail: [email protected]
UNSER HAUPTZIEL IST DIE ZUFRIEDENHEIT UNSERER KUNDEN!
BEI FRAGEN KONTAKTIEREN SIE UNS BITTE UNTER:
OUR CUSTOMERS‘ SATISFACTION IS OUR MAIN GOAL!
PLEASE CONTACT US WITH QUESTIONS AT:
NASZYM GŁÓWNYM CELEM JEST SATYSFAKCJA KLIENTÓW
W PRZYPADKU PYTAŃ PROSIMY O KONTAKT Z PRZEDSTAWICIELEM
W DANYM KRAJU:
NAŠÍM HLAVNÍM CÍLEM JE SPOKOJENOST NAŠICH ZÁKAZNÍKŮ! V PŘÍPADĚ OTÁZEK
NÁS PROSÍM KONTAKTUJTE NA:
NOTRE BUT PREMIER EST VOTRE SATISFACTION!
POUR TOUTE QUESTION, CONTACTEZ NOUS SUR:
NUESTRO OBJETIVO PRINCIPAL ES LA SATISFACCIÓN DE NUESTROS CLIENTES!
SI TIENE PREGUNTAS, POR FAVOR PÓNGANSE EN CONTACTO CON NOSTROS EN:
I NOSTRO PRINCIPALE OBIETTIVO È LA SODDISFAZIONE DEI NOSTRI CLIENTI!
PER EVENTUALI DOMANDE PER FAVORE, CI CONTATTINO SOTTO:
