WSC 85

Bedienungsanleitung Handkreissäge 1– 8

Operating instructions Hand-held circular saw 9–16

Mode d’emploi Scie circulaire électroportative 17–24

Ръководство за обслужване

Ручная циркуярная пила

25–32

Upute za uporabu

Ruční okružní pila

33–40

Instrukcja obsługi Ręczna pilarka tarczowa

41–48

Инструкция по эксплуатации Ручная циркулярная пила

49–56

Návod na obsluhu

Ručná kotúčová píla

57–64

Navodila za uporabo

Krožna ročna žaga

65–72

Návod k obsluze

Ruční okružní pila

73–80

Használati utasítás

Kézi körfűrész

81–88

Οδηγιες χρησεως

Χειροπρίονο

89–96

Instrucţiuni de utilizare Ferăstrăul circular

97– 104

*314715*

314715

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

1Einstellhebel für Schnittiefe

2Klemmschraube für Winkeleinstellung

3Klemmschrauben für Parallelanschlag

4Anrisszeiger

5Parallelanschlag

6Grundplatte

7Spannflansch innen

8Spindel

9Spaltkeil

10 Druckknopf für Spindelarretierung

11 Schraube

12 Spannflansch

13 Pendelschutzhaube

14 Schrauben für Spaltkeilbefestigung

ORIGINAL BEDIENUNGSANLEITUNG

Aufnahmeleistung: 1800 W (220–240 V); 1650 W (110 V)

Abgabeleistung: 1260 W (220–240 V)

Leerlaufdrehzahl: 4500/min.

Lastdrehzahl: 3100/min.

Schnittgeschwindigkeit im Leerlauf: 54 m/sec.

Schnittgeschwindigkeit im Lastlauf: 37,3 m/sec.

Schnittiefe bei 0°: 0 bis 85 mm

Schnittiefe bei 45°: 0 bis 60 mm

Schnittiefe bei 60°: 0 bis 43 mm

Schrägstellung: 0° bis 60°

Maximaler Sägeblattdurchmesser: 230 mm

Minimaler Sägeblattdurchmesser: 207 mm

Sägeblatt-Aufnahmebohrung: 30 mm

Dicke des Spaltkeils (Standard): 2,0 mm

Innendurchmesser Absaugstutzen: 35 mm

Gewicht entsprechend

EPTA-Procedure 01/2003: 7,8 kg

Schutzklasse nach EN 60745 Z / II

Technische Daten

15 Absaugadapter

16 Spanauswurf

17 Einschaltsperre

18 Ein-/Ausschalter

19 Innensechskantschlüssel

20 Lüftungsschlitze

21 Schnittwinkelskala

22 Schnittiefenskala

23 Arretierung der Schnittiefe

24 Zusatzhandgriff

Beachten Sie die einschlägigen Vorschriften

Ihrer Berufsgenossenschaft und die beiliegen-

den Sicherheitshinweise.

Geräusch- und Vibrationsinformation (gemessen nach EN 60745)

Typischer A-bewerteter Schallleistungspegel 111 dB (A)

Typischer A-bewerteter Emissions-Schalldruckpegel 100 dB (A)

Für die genannten Schallpegel nach EN 60745 beträgt die Unsicherheit 3 dB.

Gehörschutz benutzen!

Herstellergewährleistung Geräte

Hilti gewährleistet, dass das gelieferte Gerät frei von Material- und Fertigungsfehler ist.

Diese Gewährleistung gilt unter der Voraussetzung, dass das Gerät in Übereinstimmung

mit der Hilti Bedienungsanleitung richtig eingesetzt und gehandhabt, gepflegt und ge-

reinigt wird, und dass die technische Einheit gewahrt wird, d.h. dass nur Original Hilti

Verbrauchsmaterial, Zubehör und Ersatzteile mit dem Gerät verwendet werden.

Diese Gewährleistung umfasst die kostenlose Reparatur oder den kostenlosen Ersatz der

defekten Teile während der gesamten Lebensdauer des Gerätes. Teile, die dem norma-

len Verschleiss unterliegen, fallen nicht unter diese Gewährleistung.

Weitergehende Ansprüche sind ausgeschlossen, soweit nicht zwingende nationale

Vorschriften entgegenstehen. Insbesondere haftet Hilti nicht für unmittelbare oder

mittelbare Mangel- oder Mangelfolgeschäden, Verluste oder Kosten im Zusammenhang

mit der Verwendung oder wegen der Unmöglichkeit der Verwendung des Gerätes für

irgendeinen Zweck. Stillschweigende Zusicherungen für Verwendung oder Eignung

für einen bestimmten Zweck werden ausdrücklich ausgeschlossen.

Für Reparatur oder Ersatz sind Gerät oder betroffene Teile unverzüglich nach Feststel-

lung des Mangels an die zuständige Hilti Marktorganisation zu senden.

Die vorliegende Gewährleistung umfasst sämtliche Gewährleistungsverpflichtungen sei-

tens Hilti und ersetzt alle früheren oder gleichzeitigen Erklärungen, schriftlichen oder

mündlichen Verabredungen betreffend Gewährleistung.

HINWEIS

Der in diesen Anweisungen angegebene Schwingungspegel ist entsprechend einem in EN

60745 genormten Messverfahren gemessen worden und kann für den Vergleich von Elek-

trowerkzeugen miteinander verwendet werden. Er eignet sich auch für eine vorläufige Ein-

schätzung der Schwingungsbelastung. Der angegebene Schwingungspegel repräsentiert

die hauptsächlichen Anwendungen des Elektrowerkzeugs. Wenn allerdings das Elektro-

werkzeug für andere Anwendungen, mit abweichenden Einsatzwerkzeugen oder ungenü-

gender Wartung eingesetzt wird, kann der Schwingungspegel abweichen. Dies kann die

Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich erhöhen. Für eine ge-

naue Abschätzung der Schwingungsbelastung sollten auch die Zeiten berücksichtigt werden,

in denen das Gerät abgeschaltet ist oder zwar läuft, aber nicht tatsächlich im Einsatz ist.

Dies kann die Schwingungsbelastung über den gesamten Arbeitszeitraum deutlich redu-

zieren. Legen Sie zusätzliche Sicherheitsmassnahmen zum Schutz des Bedieners vor der

Wirkung von Schwingungen fest wie zum Beispiel: Wartung von Elektrowerkzeug und Ein-

satzwerkzeugen, Warmhalten der Hände, Organisation der Arbeitsabläufe.

Handkreissäge WSC 85

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

1. Sicherheitshinweise

1.1 Allgemeine Sicherheitshinweise

-ACHTUNG-! Sämtliche Anweisungen sind

zu lesen.

Fehler bei der Einhaltung der nach-

stehend aufgeführten Anweisungen können

elektrischen Schlag, Brand und / oder schwe-

re Verletzungen verursachen. Der nachfol-

gend verwendete Begriff „Elektrowerkzeug“

bezieht sich auf netzbetriebene Elektro-

werkzeuge (mit Netzkabel) und auf akkube-

triebene Elektrowerkzeuge (ohne Netzkabel).

BEWAHREN SIE DIESE ANWEISUNGEN GUT

AUF.

1.1.1 Arbeitsplatz

a)Halten Sie Ihren Arbeitsbereich sauber

und aufgeräumt.

Unordnung und unbe-

leuchtete Arbeitsbereiche können zu Un-

fällen führen.

b)Arbeiten Sie mit dem Gerät nicht in ex-

plosionsgefährdeter Umgebung, in der

sich brennbare Flüssigkeiten, Gase oder

Stäube befinden.

Elektrowerkzeuge er-

zeugen Funken, die den Staub oder die

Dämpfe entzünden können.

c)Halten Sie Kinder und andere Perso-

nen während der Benutzung des Elektro-

werkzeugs fern.

Bei Ablenkung können

Sie die Kontrolle über das Gerät verlieren.

1.1.2 Elektrische Sicherheit

a) Der Anschlussstecker des Geräts muss

in die Steckdose passen. Der Stecker

darf in keiner Weise verändert werden.

Verwenden Sie keine Adapterstecker ge-

meinsam mit schutzgeerdeten Geräten.

Unveränderte Stecker und passende Steck-

dosen verringern das Risiko eines elek-

trischen Schlags.

b) Vermeiden Sie Körperkontakt mit geer-

deten Oberflächen, wie von Rohren, Hei-

zungen, Herden und Kühlschränken.

besteht ein erhöhtes Risiko durch elek-

trischen Schlag, wenn Ihr Körper geer-

det ist.

c) Halten Sie das Gerät von Regen oder

Nässe fern.

Das Eindringen von Was-

ser in ein Elektrogerät erhöht das Risiko

eines elektrischen Schlags.

d) Zweckentfremden Sie das Kabel nicht,

um das Gerät zu tragen, aufzuhängen

oder um den Stecker aus der Steckdose

zu ziehen. Halten Sie das Kabel fern von

Hitze, Öl, scharfen Kanten oder sich be-

wegenden Geräteteilen.

Beschädigte

oder verwickelte Kabel erhöhen das Ri-

siko eines elektrischen Schlags.

e) Wenn Sie mit einem Elektrowerkzeug im

Freien arbeiten, verwenden Sie nur Ver-

längerungskabel, die auch für den Aus-

senbereich zugelassen sind.

Die An-

wendung eines für den Aussenbereich ge-

eigneten Verlängerungskabels verringert

das Risiko eines elektrischen Schlags.

1.1.3 Sicherheit von Personen

a) Seien Sie aufmerksam, achten Sie darauf,

was Sie tun, und gehen Sie mit Vernunft

an die Arbeit mit einem Elektrowerk-

zeug. Benutzen Sie das Gerät nicht, wenn

Sie müde sind oder unter dem Einfluss

von Drogen, Alkohol oder Medikamenten

stehen.

Ein Moment der Unachtsamkeit

beim Gebrauch des Geräts kann zu ernst-

haften Verletzungen führen.

b) Tragen Sie persönliche Schutzausrüstung

und immer eine Schutzbrille.

Das Tra-

gen persönlicher Schutzausrüstung, wie

Staubmaske, rutschfeste Sicherheits-

schuhe, Schutzhelm oder Gehörschutz,

je nach Art und Einsatz des Elektro-

werkzeugs, verringert das Risiko von Ver-

letzungen.

c)Vermeiden Sie eine unbeabsichtigte In-

betriebnahme. Vergewissern Sie sich,

dass der Schalter in der Position „AUS“

ist, bevor Sie den Stecker in die Steckdose

stecken.

Wenn Sie beim Tragen des Ge-

räts den Finger am Schalter haben oder

das Gerät eingeschaltet an die Stromver-

sorgung anschliessen, kann dies zu Un-

fällen führen.

d)Entfernen Sie Einstellwerkzeuge oder

Schraubenschlüssel, bevor Sie das Ge-

rät einschalten.

Ein Werkzeug oder Schlüs-

sel, der sich in einem drehenden Geräte-

teil befindet, kann zu Verletzungen führen.

e)Überschätzen Sie sich nicht. Sorgen Sie

für einen sicheren Stand und halten Sie

jederzeit das Gleichgewicht.

Dadurch

können Sie das Gerät in unerwarteten Si-

tuationen besser kontrollieren.

f) Tragen Sie geeignete Kleidung. Tragen

Sie keine weite Kleidung oder Schmuck.

Halten Sie Haare, Kleidung und Hand-

schuhe fern von sich bewegenden Tei-

len.

Lockere Kleidung, Schmuck oder

lange Haare können von sich bewegen-

den Teilen erfasst werden.

g)Wenn Staubabsaug- und -auffangein-

richtungen montiert werden können, ver-

gewissern Sie sich, dass diese ange-

schlossen sind und richtig verwendet wer-

den.

Das Verwenden dieser Einrichtun-

gen verringert Gefährdungen durch Staub.

1.1.4 Sorgfältiger Umgang und Gebrauch

von Elektrowerkzeugen

a)Überlasten Sie das Gerät nicht. Ver-

wenden Sie für Ihre Arbeit das dafür be-

stimmte Elektrowerkzeug.

Mit dem pas-

senden Elektrowerkzeug arbeiten Sie bes-

ser und sicherer im angegebenen Lei-

stungsbereich.

b)Benutzen Sie kein Elektrowerkzeug, des-

sen Schalter defekt ist.

Ein Elektrowerk-

zeug, das sich nicht mehr ein- oder aus-

schalten lässt, ist gefährlich und muss re-

pariert werden.

c) Ziehen Sie den Stecker aus der Steck-

dose, bevor Sie Geräteeinstellungen vor-

nehmen, Zubehörteile wechseln oder

das Gerät weglegen.

Diese Vorsichts-

massnahme verhindert den unbeabsich-

tigten Start des Geräts.

d)Bewahren Sie unbenutzte Elektrowerkzeuge

ausserhalb der Reichweite von Kin-

dern auf. Lassen Sie Personen das Gerät

nicht benutzen, die mit diesem nicht ver-

traut sind oder diese Anweisungen nicht

gelesen haben.

Elektrowerkzeuge sind

gefährlich, wenn sie von unerfahrenen

Personen benutzt werden.

e)Pflegen Sie das Gerät mit Sorgfalt. Kon-

Triaxiale Vibrationswerte (Vibrations-Vektorsumme)

Sägen von Holz (ah) 2,5 m/s2

Unsicherheit (K) für triaxiale Vibrationswerte 1,5 m/s2

Technische Änderungen vorbehalten

Benutzer-Information nach EN 61000-3-11

Einschaltvorgänge erzeugen kurzzeitig Spannungsabsenkungen. Bei ungünstigen Netz-

bedingungen können Beeinträchtigungen anderer Geräte auftreten. Bei Netzimpendanzen <

0,15 Ohm sind keine Störungen zu erwarten.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

trollieren Sie, ob bewegliche Gerätetei-

le einwandfrei funktionieren und nicht

klemmen, ob Teile gebrochen oder so

beschädigt sind, dass die Funktion des

Geräts beeinträchtigt ist. Lassen Sie be-

schädigte Teile vor dem Einsatz des Geräts

reparieren.

Viele Unfälle haben ihre Ur-

sache in schlecht gewarteten Elektro-

werkzeugen.

f) Halten Sie Schneidwerkzeuge scharf und

sauber.

Sorgfältig gepflegte Schneidwerk-

zeuge mit scharfen Schneidkanten ver-

klemmen sich weniger und sind leichter

zu führen.

g)Verwenden Sie Elektrowerkzeug, Zu-

behör, Einsatzwerkzeuge usw. entspre-

chend diesen Anweisungen und so, wie

es für diesen speziellen Gerätetyp vor-

geschrieben ist. Berücksichtigen Sie da-

bei die Arbeitsbedingungen und die aus-

zuführende Tätigkeit.

Der Gebrauch von

Elektrowerkzeugen für andere als die vor-

gesehenen Anwendungen kann zu ge-

fährlichen Situationen führen.

1.1.5 Service

a)Lassen Sie Ihr Gerät nur von qualifizier-

tem Fachpersonal und nur mit Origi-

nal-Ersatzteilen reparieren.

Damit wird

sichergestellt, dass die Sicherheit des

Geräts erhalten bleibt.

1.1.6 Sicherheitshinweise für alle Sägen

a)Kommen Sie mit Ihren Händen nicht in

den Sägebereich und an das Sägeblatt.

Halten Sie mit Ihrer zweiten Hand den

Zusatzgriff oder das Motorgehäuse.

Wenn

beide Hände die Kreissäge halten, kann das

Sägeblatt diese nicht verletzen.

b)Greifen Sie nicht unter das Werkstück.

Die Schutzhaube kann Sie unter dem Werk-

stück nicht vor dem Sägeblatt schützen.

c)Passen Sie die Schnitttiefe an die Dicke

des Werkstücks an.

Es sollte weniger als

eine volle Zahnhöhe unter dem Werkstück

sichtbar sein.

d)Halten Sie das zu sägende Werkstück

niemals in der Hand oder über dem Bein

fest. Sichern Sie das Werkstück an einer

stabilen Unterlage.

Es ist wichtig, das Werk-

stück gut zu befestigen, um die Gefahr von

Körperkontakt, Klemmen des Sägeblattes

oder Verlust der Kontrolle zu minimieren.

e)Halten Sie das Gerät nur an den iso-

lierten Griffflächen, wenn Sie Arbeiten

ausführen, bei denen das Schneidwerk-

zeug verborgene Stromleitungen oder

das eigene Gerätekabel treffen könnte.

Der Kontakt mit einer spannungsführen-

den Leitung setzt auch die metallenen Gerä-

teteile unter Spannung und führt zu einem

elektrischen Schlag.

f) Verwenden Sie beim Längsschneiden

immer einen Anschlag oder eine gera-

de Kantenführung.

Dies verbessert die

Schnittgenauigkeit und verringert die Mög-

lichkeit, dass das Sägeblatt klemmt.

g)Verwenden Sie immer Sägeblätter in der

richtigen Größe und mit passender Auf-

nahmebohrung (z.B. sternförmig oder

rund).

Sägeblätter, die nicht zu den Monta-

geteilen der Säge passen, laufen unrund und

führen zum Verlust der Kontrolle.

h)Verwenden Sie niemals beschädigte oder

falsche Sägeblatt-Unterlegscheiben oder

-schrauben.

Die Sägeblatt-Unterlegschei-

ben und -schrauben wurden speziell für

Ihre Säge konstruiert, für optimale Lei-

stung und Betriebssicherheit.

1.1.7 Weitere Sicherheitshinweise für

alle Sägen

Ursachen und Vermeidung eines Rückschlags:

– ein Rückschlag ist die plötzliche Reaktion

infolge eines hakenden, klemmenden oder

falsch ausgerichteten Sägeblattes, die da-

zu führt, dass eine unkontrollierte Säge

abhebt und sich aus dem Werkstück her-

aus in Richtung der Bedienperson bewegt;

– wenn sich das Sägeblatt in dem sich

schließenden Sägespalt verhakt oder ver-

klemmt, blockiert es, und die Motorkraft

schlägt das Gerät in Richtung der Be-

dienperson zurück;

– wird das Sägeblatt im Sägeschnitt ver-

dreht oder falsch ausgerichtet, können

sich die Zähne der hinteren Sägeblatt-

kante in der Oberfläche des Werkstücks

verhaken, wodurch sich das Sägeblatt

aus dem Sägespalt herausbewegt und die

Säge in Richtung der Bedienperson zurück-

springt.

Ein Rückschlag ist die Folge eines falschen

oder fehlerhaften Gebrauchs der Säge. Er

kann durch geeignete Vorsichtsmaßnahmen,

wie nachfolgend beschrieben, verhindert

werden.

a)Halten Sie die Säge mit beiden Händen

fest und bringen Sie Ihre Arme in eine

Stellung, in der Sie den Rückschlag-

kräften standhalten können. Halten Sie

sich immer seitlich des Sägeblattes, nie

das Sägeblatt in eine Linie mit Ihrem

Körper bringen.

Bei einem Rückschlag kann

die Kreissäge rückwärts springen, jedoch

kann die Bedienperson die Rückschlagkräf-

te beherrschen, wenn geeignete Maßnah-

men getroffen wurden.

b)Falls das Sägeblatt klemmt oder das Sä-

gen aus einem anderen Grund unter-

brochen wird, lassen Sie den Ein-Aus-

Schalter los und halten Sie die Säge im

Werkstoff ruhig, bis das Sägeblatt voll-

ständig stillsteht. Versuchen Sie nie-

mals, die Säge aus dem Werkstück zu

entfernen oder sie rückwärts zu ziehen,

solange das Sägeblatt sich bewegt oder

sich ein Rückschlag ereignen könnte.

Finden Sie die Ursache für das Klemmen des

Sägeblattes und beseitigen Sie diese durch

geeignete Maßnahmen.

c)Wenn Sie eine Säge, die im Werkstück

steckt, wieder starten wollen, zentrieren

Sie das Sägeblatt im Sägespalt und über-

prüfen Sie, ob die Sägezähne nicht im

Werkstück verhakt sind.

Klemmt das Sä-

geblatt, kann es sich aus dem Werkstück

heraus bewegen oder einen Rückschlag ver-

ursachen, wenn die Säge erneut gestartet

wird.

d)Stützen Sie große Platten ab, um das Ri-

siko eines Rückschlags durch ein klem-

mendes Sägeblatt zu vermindern.

Große

Platten können sich unter ihrem Eigenge-

wicht durchbiegen. Platten müssen auf bei-

den Seiten, sowohl in Nähe des Sägespalts

als auch am Rand, abgestützt werden.

e)Verwenden Sie keine stumpfen oder be-

schädigten Sägeblätter.

Sägeblätter mit

stumpfen oder falsch ausgerichteten Zäh-

nen verursachen durch einen zu engen Sä-

gespalt eine erhöhte Reibung, Klemmen des

Sägeblattes und Rückschlag.

f) Ziehen Sie vor dem Sägen die Schnitt-

tiefen- und Schnittwinkeleinstellungen

fest.

Wenn sich während des Sägens die

Einstellungen verändern, kann sich das Sä-

geblatt verklemmen und ein Rückschlag auf-

treten.

g)Seien Sie besonders vorsichtig, wenn

Sie einen „Tauchschnitt“ in einen ver-

borgenen Bereich, z. B. eine bestehen-

de Wand, ausführen.

Das eintauchende

Sägeblatt kann beim Sägen in verborgene

Objekte blockieren und einen Rückschlag

verursachen.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

1.1.8 Sicherheitshinweise für Kreissägen

mit aussen- und innenliegenden Pen-

delschutzhauben

a)Überprüfen Sie vor jeder Benutzung,

ob die untere Schutzhaube einwandfrei

schließt. Verwenden Sie die Säge nicht,

wenn die untere Schutzhaube nicht frei

beweglich ist und sich nicht sofort schließt.

Klemmen oder binden Sie die untere

Schutzhaube niemals in geöffneter Po-

sition fest.

Sollte die Säge unbeabsichtigt

zu Boden fallen, kann die untere Schutzhaube

verbogen werden. Öffnen Sie die Schutz-

haube mit dem Rückziehhebel und stellen

Sie sicher, dass sie sich frei bewegt und bei

allen Schnittwinkeln und -tiefen weder Sä-

geblatt noch andere Teile berührt.

b)Überprüfen Sie die Funktion der Feder

für die untere Schutzhaube. Lassen Sie

das Gerät vor dem Gebrauch warten,

wenn untere Schutzhaube und Feder nicht

einwandfrei arbeiten.

Beschädigte Teile,

klebrige Ablagerungen oder Anhäufungen

von Spänen lassen die untere Schutzhaube

verzögert arbeiten.

c)Öffnen Sie die untere Schutzhaube von

Hand nur bei besonderen Schnitten, wie

„Tauch- und Winkelschnitten“. Öffnen

Sie die untere Schutzhaube mit dem Rück-

ziehhebel und lassen Sie diesen los, so-

bald das Sägeblatt in das Werkstück ein-

gedrungen ist.

Bei allen anderen Sägear-

beiten muss die untere Schutzhaube auto-

matisch arbeiten.

d)Legen Sie die Säge nicht auf der Werk-

bank oder dem Boden ab, ohne dass die

untere Schutzhaube das Sägeblatt be-

deckt.

Ein ungeschütztes, nachlaufendes

Sägeblatt bewegt die Säge entgegen der

Schnittrichtung und sägt, was ihm im Weg

ist. Beachten Sie dabei die Nachlaufzeit

der Säge.

1.1.9 Zusätzliche Sicherheitshinweise für

alle Sägen mit Spaltkeil

a)Verwenden Sie den für das eingesetzte

Sägeblatt passenden Spaltkeil.

Der Spalt-

keil muss stärker als die Stammblattdicke

des Sägeblatts, aber dünner als die Zahn-

breite des Sägeblattes sein.

b)Justieren Sie den Spaltkeil wie in der Be-

dienungsanleitung beschrieben.

Falsche

Stärke, Position und Ausrichtung können der

Grund dafür sein, dass der Spaltkeil einen

Rückschlag nicht wirksam verhindert.

c)Verwenden Sie immer den Spaltkeil,

außer bei Tauchschnitten.

Montieren

Sie den Spaltkeil nach dem Tauchschnitt

wieder. Der Spaltkeil stört bei Tauchschnit-

ten und kann einen Rückschlag erzeugen.

d)Damit der Spaltkeil wirken kann, muss

er sich im Sägespalt befinden.

Bei kur-

zen Schnitten ist der Spaltkeil unwirksam

um einen Rückschlag zu verhindern.

e)Betreiben Sie die Säge nicht mit verbo-

genem Spaltkeil.

Bereits eine geringe

Störung kann das Schließen der Schutzhaube

verlangsamen.

1.2 Zusätzliche Sicherheitshinweise

1.2.1 Sicherheit von Personen

a)Tragen Sie Gehörschutz.

Die Einwirkung

von Lärm kann Gehörverlust bewirken.

b)Benutzen Sie die mit dem Gerät gelie-

ferten Zusatzhandgriffe.

Der Verlust der

Kontrolle kann zu Verletzungen führen.

c)Wird das Gerät ohne Staubabsaugung

betrieben, müssen Sie bei stauberzeu-

genden Arbeiten einen leichten Atem-

schutz benutzen.

d)Führen Sie beim Arbeiten das Netz- und

das Verlängerungskabel immer nach hin-

ten vom Gerät weg.

Dies vermindert die

Sturzgefahr über das Kabel während

des Arbeitens.

e)Führen Sie die Handkreissäge nur im ein-

geschalteten Zustand gegen das Werk-

stück.

f) Die Schnittbahn muss oben und unten

frei von Hindernissen sein. Sägen Sie

nicht in Schrauben, Nägel etc.

g)Mit dem Gerät nicht über Kopf arbeiten.

h)Nicht das Sägeblatt durch seitliches Ge-

gendrücken bremsen.

i) Nicht verwendet werden dürfen:

– Trennscheiben

– Sägeblätter aus hochlegiertem Schnel-

larbeitsstahl (HSS-Stahl).

j) Nicht berührt werden darf das an der

Unterseite des Werkstücks austreten-

de Sägeblatt, der Spannflansch und die

Flanschschraube.

k)Stäube von Materialien wie bleihaltigem

Anstrich, einigen Holzarten, Mineralien

und Metall können gesundheitsschädlich

sein. Berühren oder Einatmen der Stäube

können allergische Reaktionen und/oder

Atemwegserkrankungen des Benutzers

oder in der Nähe befindlicher Personen

hervorrufen. Bestimmte Stäube wie Ei-

chen- oder Buchenstaub gelten als krebs-

erzeugend, besonders in Verbindung mit

Zusatzstoffen zur Holzbehandlung (Chro-

mat, Holzschutzmittel). Asbesthaltiges Ma-

terial darf nur von Fachleuten bearbeitet

werden. Benutzen Sie möglichst eine

Staubabsaugung. Um einen hohen Grad

der Staubabsaugung zu erreichen, ver-

wenden Sie einen geeigneten, von Hil-

ti empfohlenen Mobilentstauber für Holz

und/oder Mineralstaub der auf dieses

Elektrowerkzeug abgestimmt wurde. Sor-

gen Sie für gute Belüftung des Arbeits-

platzes. Es wird empfohlen, eine Atem-

schutzmaske mit Filterklasse P2 zu tra-

gen. Beachten Sie in Ihrem Land gülti-

ge Vorschriften für die zu bearbeitenden

Materialien.

l) Das Gerät ist nicht bestimmt, für die Ver-

wendung durch Kinder oder schwache

Personen ohne Unterweisung.

m) Kinder sollten unterwiesen sein, dass

sie nicht mit dem Gerät spielen dürfen.

1.2.2 Sorgfältiger Umgang und Gebrauch

von Elektrowerkzeugen

a)Sichern Sie das Werkstück. Benutzen Sie

Spannvorrichtungen oder einen Schraub-

stock, um das Werkstück festzuhalten.

Es ist damit sicherer gehalten als mit

der Hand, und Sie haben ausserdem bei-

de Hände zur Bedienung des Geräts frei.

b)Stellen Sie sicher, dass die Werkzeuge

das zum Gerät passende Aufnahmesy-

stem aufweisen und ordnungsgemäss in

der Werkzeugaufnahme verriegelt sind.

c)Bei Stromunterbrechung Gerät ausschalten

und Netzstecker ziehen.

Dies verhindert

die unbeabsichtigte Inbetriebnahme des

Geräts bei Spannungswiederkehr.

d) Halten Sie, wenn verdeckt liegende elek-

trische Leitungen oder das Netzkabel

durch das Werkzeug beschädigt werden

können, das Gerät an den isolierten Griff-

flächen fest. Bei Kontakt mit stromführenden

Leitungen werden ungeschützte Metallteile

des Geräts unter Spannung gesetzt und

der Benutzer wird dem Risiko eines elek-

trischen Schlags ausgesetzt.

1.2.3 Elektrische Sicherheit

a)Prüfen Sie den Arbeitsbereich vor Ar-

beitsbeginn auf verdeckt liegende elek-

trische Leitungen, Gas- und Wasserrohre

z.B. mit einem Metallsuchgerät.

Aus-

senliegende Metallteile am Gerät können

spannungsführend werden, wenn Sie z.B.

versehentlich eine Stromleitung beschä-

digt haben. Dies stellt eine ernsthafte Ge-

fahr durch elektrischen Schlag dar.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

2. Bestimmungsgemässer

Gebrauch

Das Gerät ist zum Schneiden von Weich- und

Hartholz, Schichtholz, Pressspanplatten, Kunst-

stoffen u.ä. bestimmt. Trennen von Metallen ist

nicht zulässig! Der Benutzer der Maschine haf-

tet für Schäden durch nicht bestimmungs-

gemässen Gebrauch wie z.B. durch das Tragen

am Kabel, Ziehen des Steckers mit Hilfe des Ka-

bels, Verwendung von falschen Sägeblättern.

Die Sicherheitshinweise und allgemein aner-

kannte Unfallverhütungsvorschriften zum Ar-

beiten mit Elektrowerkzeugen müssen beach-

tet werden.

3. Handhabung/Funktion

Vor Inbetriebnahme

Vor Inbetriebnahme ist der feste Sitz des Sä-

geblattes und dessen einwandfreier Lauf so-

wie die Einstellung des Spaltkeils zu über-

prüfen.

■Achtung! Vor der Spaltkeileinstellung den

Stecker aus der Steckdose ziehen. Die Dicke

des Spaltkeils muss kleiner sein als die Schnitt-

breite des Sägeblattes und grösser als/gleich

wie die Stammblattdicke.

Aus Sicherheitsgründen muss der Spaltkeil

immer verwendet werden. Dadurch wird das

Verklemmen des Sägeblattes verhindert. Die

Einstellung erfolgt bei maximaler Schnittiefe.

Lösen Sie die Befestigungsschrauben 14, stel-

len Sie den Spaltkeil 9ein (Abb. 5) und ziehen Sie

die Schrauben 14 wieder fest.

■Vor Inbetriebnahme Zusatzwerkzeuge ent-

fernen.

Inbetriebnahme

■Halten Sie das Gerät beim Arbeiten gut fest

und sorgen Sie für einen sicheren Stand.

■Setzen Sie das Gerät nur bei geschlosse-

ner Pendelschutzhaube ab.

Die Netzspannung muss mit der Angabe auf dem

Typenschild übereinstimmen.

Ein- Ausschalten des Gerätes

■Achtung! Maschine nur einschalten, wenn

das Sägeblatt keinen Kontakt mit dem Werk-

stück hat.

Einschalten: Einschaltsperre 17 und Ein-Aus-

schalter 18 gleichzeitig drücken.

Ausschalten: Ein-Ausschalter 18 loslassen.

Die Handkreissäge ist mit einer automati-

schen Sägeblattbremse ausgerüstet. Nach los-

lassen des Ein-/Aussschalters 18 beginnt un-

mittelbar der Bremsvorgang und führt zu einem

schnellen Stillstand des auslaufenden Kreissä-

geblattes.

Schutz des Sägeblattes

■Schützen Sie Ihr Kreissägeblatt vor Beschä-

digungen.

■Legen Sie das Kreissägeblatt niemals auf

einen harten Untergrund ab.

Es könnten die Hartmetallzähne beschädigt

werden.

Sägeblattwechsel (Abb. 3)

■Achtung! Vor dem Sägeblattwechsel den

Stecker aus der Steckdose ziehen.

Das Gerät auf die motorseitig vorhandenen Stand-

rippen abstellen. Um die Sägespindel während

des Sägeblattein- oder -ausbauens zu blockie-

ren, halten Sie mit einer Hand den Druckknopf

für die Spindelarretierung 10 gedrückt.

Ausbauen des Sägeblatts (Abb. 5)

Der Innensechskantschlüssel zur Lösung der

Flanschschraube befindet sich unterhalb des

Motorendeckels. Mit dem Einstellhebel für die

Schnitttiefe 1Gerät auf Schnittiefe 0 stellen.

Drehen Sie (entgegen dem Uhrzeigersinn) mit

dem Innensechskantschlüssel 19 die Schrau-

be 11 heraus und nehmen Sie den Spannflansch

12 ab (Abb. 3), schwenken die Pendelschutz-

haube 13 zurück, halten sie fest und entfernen

Sie das Kreissägeblatt.

Einbauen des Sägeblatts (Abb. 3/5)

Beachten Sie nun beim Einsetzen des Säge-

blattes die Drehrichtung: Die Zähne und der

Richtungspfeil des Sägeblattes müssen in die

gleiche Richtung wie der Pfeil auf der oberen

Schutzhaube zeigen. Stecken Sie anschlies-

send Spannflansch 12 auf und drehen Sie die

Schraube 11 fest. Überprüfen Sie den inneren

Spannflansch 7auf richtigen Sitz und reinigen

Sie die Flächen von Holzspänen und sonstigen

Verschmutzungen.

■Vergleichen Sie die Daten des Säge-

blattes mit den Gerätedaten.

4. Staubabsaugung

Die Staubabsaugung erleichtert die Holzmehl-

absaugung, verringert die Staubbelastung in

der Umgebung und verhindert grössere Ver-

schmutzungen. Schliessen Sie die externe Ab-

saugvorrichtung an, wenn Sie über einen län-

geren Zeitraum arbeiten oder Materialien be-

arbeiten, bei denen gesundheitsschädliche Stäu-

be entstehen können.

Der Absaugadapter 15 darf nur montiert wer-

den, wenn eine Fremdabsaugung verwendet

wird, ansonsten könnte sich der Auslass vor al-

lem beim Sägen von nassem Holz verstopfen.

Den Absaugadapter von vorne, mit der Öffnung

zum hinteren Maschinenteil zeigend, in den

Schwalbenschwanz einführen, bis dieser ein-

rastet. Nur wenn die Verbindung spürbar ein-

rastet, ist der sichere Halt der Absaugvorrich-

tung gewährleistet.

■Beachten Sie die Unfallverhütungsvorschriften.

Gehörschutz

benutzen

Schutzhand-

schuhe benutzen Leichten Atem-

schutz benutzen

Augenschutz

benutzen Schutzhelm

benutzen

b)Kontrollieren Sie regelmässig die An-

schlussleitung des Geräts und lassen Sie

diese bei Beschädigung von einem an-

erkannten Fachmann erneuern. Kon-

trollieren Sie Verlängerungsleitungen

regelmässig und ersetzen Sie diese,

wenn sie beschädigt sind. Wird bei der

Arbeit das Netz- oder Verlängerungska-

bel beschädigt, dürfen Sie das Kabel

nicht berühren. Ziehen Sie den Netz-

stecker aus der Steckdose.

Beschädigte

Anschlussleitungen und Verlängerungs-

leitungen stellen eine Gefährdung durch

elektrischen Schlag dar.

c)Die Verwendung eines Fehlerstrom-

schutzschalters erhöht die Arbeits-

sicherheit.

1.2.4 Arbeitsplatz

a)Sorgen Sie für gute Beleuchtung des Ar-

beitsbereichs.

b)Sorgen Sie für gute Belüftung des Ar-

beitsplatzes.

Schlecht belüftete Arbeits-

plätze können Gesundheitsschäden durch

Staubbelastung hervorrufen.

1.2.5 Persönliche Schutzausrüstung

Der Benutzer und die sich in der Nähe auf-

haltenden Personen müssen während des

Einsatzes des Geräts eine geeignete Schutz-

brille, Schutzhelm, Gehörschutz, Schutz-

handschuhe und einen leichten Atemschutz

benutzen.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

4.1 Arbeitsschritte bei verstopftem Ab-

saugadapter

1. Ziehen Sie den Netzstecker aus der Steck-

dose.

2. Reinigen Sie den Absaugadapter.

3. Kontrollieren Sie, ob bewegliche Gerätetei-

le einwandfrei funktionieren und nicht klem-

men, ob Teile gebrochen oder so beschä-

digt sind, dass die Funktion des Geräts be-

einträchtigt ist.

5. Arbeitshinweise

■Vor allen Arbeiten am Gerät den Ste-

cker aus der Steckdose ziehen.

Sägen nach Anriss

Setzen Sie den vorderen Teil der Grundplatte

auf das Werkstück, schalten Sie die Maschine

ein und schieben Sie die Handkreissäge gleich-

mässig in Schnittrichtung vor.

Die Grundplatte besitzt vier Anrisszeiger 4für

0 Grad, 22,5 Grad, 45 Grad und 60 Grad. Die

Anrisskanten entsprechen der Innenkante

des Sägeblattes.

Sägen mit Parallelanschlag (Abb. 4)

Durch den Parallelanschlag 5 werden exakte

Schnitte entlang einer Werkstückkante bzw.

Schneiden massgleicher Leisten ermöglicht.

Zum Verstellen der Schnittbreite lösen Sie die

Klemmschrauben 3und verschieben den An-

schlag entsprechend. Ziehen Sie anschliessend

die Klemmschrauben 3wieder fest. Der Par-

allel-anschlag kann auf beiden Seiten der Grund-

platte gleicherweise montiert werden.

Der umgedrehte Parallelanschlag (Anschlag-

kante oben) kann zur Verbreiterung der Grund-

platte verwendet werden.

Schnittiefeneinstellung

Durch Verstellen des Einstellhebels für die Schnit-

tiefe 1 kann die Schnittiefe nach Wunsch ein-

gestellt werden. Benützen Sie dazu die Schnit-

tiefenskala 22. Vor und nach dem Verstellen der

Schnittiefe ist die Arretierung 23 zu lösen bzw.

zu fixieren.

Um eine optimale Qualität der Schnittkante zu

erzielen, sollte die Sägetiefe mindestens 2 mm

mehr als die zu sägende Materialdicke sein.

Schnittwinkeleinstellung (Abb. 1)

Lösen Sie die Klemmschraube 2zur Schnitt-

winkeleinstellung und schwenken Sie bis

gewünschter Schnittwinkel an der Schnitt-

winkelskala 21 erreicht ist. Ziehen Sie nun

die Klemmschraube 2wieder fest. Reinigen Sie

die Grundplatte, vor dem Zurückschwenken auf

die Ausgangsposition, im Schwenkbereich von

Sägespänen oder sonstigen Verschmutzungen.

Eintauchfunktion (Abb. 2)

Reissen sie den zu sägenden Ausschnitt am

Werkstück an. Die Handkreissäge auf Tauch-

tiefe 0 einstellen, die Höhenverstellung nicht

klemmen. Die Handkreissäge auf das Werk-

stück aufsetzen und die hintere Markierung an

der Grundplatte mit dem Anriss zur Deckung

bringen. Zur Verringerung der Gefahr des Rück-

schlages eine Leiste bzw. Anschlag an der Hin-

terkante der Grundplatte anbringen. Diesen An-

schlag fest mit dem Werkstück verbinden. Die

Handkreissäge nun gegen den Untergrund und

den rückwärtigen Anschlag drücken. Gerät ein-

schalten und mit der freien Hand den Einstell-

hebel für die Schnittiefe 1gefühlvoll bis zur ge-

wünschten Tauchtiefe absenken. Den Schnitt

ausführen bis die vordere Markierung an der

Grundplatte mit dem Anriss übereinstimmt. Gerät

ausschalten und erst nach Stillstand des Säge-

blattes aus dem Schnitt heben.

Hinweis: Tauchschnitte könnnen in allen Win-

keleinstellungen ausgeführt werden.

Zusatzhandgriff

Durch den Zusatzhandgriff 24 wird eine opti-

male Handhabung und ein ergonomisches Ar-

beiten ermöglicht.

6. Wartung/Pflege/Service

■Vor allen Arbeiten am Gerät den Ste-

cker ziehen.

■Halten Sie das Gerät und die Lüftungsschlitze

20 stets sauber.

Entharzen Sie regelmässig die benutzten

Sägeblätter, da saubere Werkzeuge die Arbeits-

leistung verbessern. Das Entharzen erfolgt durch

24 stündiges Einlegen der Sägeblätter in Pe-

troleum oder handelsübliche Entharzungs-

mittel.

Bei einer eventuellen Schwergängigkeit

der Tiefeneinstellung, sind die Führungssäulen

direkt vor Ort zu schmieren.

■Das Gerät wurde vom Werk ausreichend

geschmiert. Bei starker Beanspruchung über

einen längeren Zeitraum wird eine Inspektion

durch Hilti empfohlen. Damit erhöht sich die Le-

bensdauer des Gerätes und unnötige Repara-

turkosten werden verhindert.

■Reparaturen am elektrischen Teil dürfen nur

durch eine Elektrofachkraft ausgeführt werden.

VORSICHT

Halten Sie das Gerät, insbesondere die

Griffflächen trocken, sauber und frei von

Öl und Fett. Verwenden Sie keine silikon-

haltigen Pflegemittel.

Die äussere Gehäuseschale des Geräts ist

aus einem schlagfesten Kunststoff gefertigt.

Die Griffpartie ist aus Elastomer-Werkstoff.

Betreiben Sie das Gerät nie mit verstopften

Lüftungsschlitzen! Reinigen Sie die Lüf-

tungsschlitze vorsichtig mit einer trockenen

Bürste. Verhindern Sie das Eindringen von

Fremdkörpern in das Innere des Geräts. Rei-

nigen Sie die Geräteaussenseite regelmäs-

sig mit einem leicht angefeuchteten Putz-

lappen. Verwenden Sie kein Sprühgerät,

Dampfstrahlgerät oder fliessendes Wasser

zur Reinigung! Die elektrische Sicherheit des

Geräts kann dadurch gefährdet werden.

7. Copyright

Das Urheberrecht an dieser Betriebsanleitung

verbleibt bei der Firma Hilti AG, FL-9494 Schaan,

Fürstentum Liechtenstein. Diese Betriebsan-

leitung ist nur für den Betreiber und dessen Per-

sonal bestimmt. Sie enthält Vorschriften und

Hinweise, die weder vollständig noch teilweise

●vervielfältigt

● verbreitert oder

● anderweitig mitgeteilt werden dürfen.

Zuwiderhandlungen können strafrechtliche Fol-

gen nach sich ziehen.

8. Entsorgung

Abfälle der Wiederverwertung zu-

führen

Hilti-Geräte sind zu einem hohen Anteil aus

wiederverwendbaren Materialien hergestellt.

Voraussetzung für eine Wiederverwendung

ist eine sachgemässe Stofftrennung. In vie-

len Ländern ist Hilti bereits eingerichtet, Ihr

Altgerät zur Verwertung zurückzunehmen.

Fragen Sie den Hilti Kundenservice oder Ihren

Verkaufsberater.

Nur für EU-Länder

Werfen Sie Elektrowerkzeuge nicht in den

Hausmüll!

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

Arbeitshinweise

Gegenlauf

Gleichlauf – nur bei mechanischem Vorschub

(stationäre Maschinen)

Allgemeine Hinweise

1. Anwendung

Kreissägeblätter können in handgeführten und

stationären Maschinen eingesetzt werden. Vor-

aussetzung ist immer die Übereinstimmung mit

den Gerätedaten, den Anforderungen der Geräte-

hersteller, den Wartungshinweisen und den

Sicherheitsbestimmungen der Geräteanleitungen.

2. Verpackung und Transport

Beim Aus- und Einpacken des Werkzeugs so-

wie beim Hantieren (z.B. Einbau in die Maschine)

mit äusserster Sorgfalt vorgehen! Verlet-

zungsgefahr durch die sehr scharfen Schnei-

den!

3. Einsatz

Maximal zulässige Drehzahl nicht überschrei-

ten! Sorgfältig im Durchmesserbereich des

Spanflansches reinigen.

4. Werkzeug

Schneiden kontrollieren.Maschineneinstellung

kontrollieren. Der Drehrichtungspfeil auf dem

Kreissägeblatt muss mit der Drehrichtung, wel-

che auf der Kreissäge angebracht ist, überein-

stimmen.

Unabsichtliches Anlaufen der Maschine während

des Werkzeugwechsels ist auszuschliessen.

Netzkabel herausziehen!

5. Inbetriebnahme

Das Werkzeug ist gemäss den Vorschriften des

Maschinenherstellers zu montieren und zu

sichern. Die vorgegebenen Vorschriften des

Maschinenherstellers sind einzuhalten.

Kreissägeblatt

Bestimmungsgemässer Gebrauch

Die Kreissägeblätter werden zum Auftrennen, Ablängen und Nuten von Holz- und

Holzwerkstoffen und artverwandten Materialien wie Verbundwerkstoffe verwendet.

Bei nicht bestimmungsgemässen Gebrauch des Systems kann die Maschine und

/oder das Sägeblatt Schaden davon tragen oder Partikel wegbrechen. Umherflie-

gende Bruchstücke vom Sägeblatt oder im Holz integrierte bzw. anheftete Partikel

stellen ein erhöhtes Verletzungsrisiko dar. Insbesondere anhaftende metallische

Fremdkörper, wie z.B. lose Nägel, können zum Verhaken und Bruch der Sägezäh-

ne führen oder vom Sägeblatt aus dem Werkstück herausgerissen werden und

können eine unvorhergesehene Reaktionskraft auf die Bedienungshand bewirken.

Beachten Sie bei der Auswahl der Kreissägeblätter, dass diese nur

für die in den Anwendungshinweisen empfohlenen Werkstoffe ein-

setzbar sind.

Das von Ihnen erworbene Werkzeug ist ein Hochleistungswerkzeug. Bei

dessen Einsatz und Handhabung sind die einschlägigen Schutz- und Si-

cherheitsbestimmungen sowie die in dieser Gebrauchsanleitung angegebenen

Sicherheitshinweise unbedingt einzuhalten.

Nachfolgend sind die wichtigsten Sicherheitshinweise zusammengefasst. Lesen

Sie diese bitte sorgfältig durch, bevor Sie das Werkzeug einsetzen.

9. EG-Konformitätserklärung

(Original)

Bezeichnung: Handkreissäge

Typenbezeichnung: WSC85

Seriennummern: 00000000–99999999

Konstruktionsjahr: 2003

Wir erklären in alleiniger Verantwortung, dass dieses Pro-

dukt mit den folgenden Richtlinien und Normen übereinstimmt:

2004/108/EG, 2006/42/EG, EN 60745-1, EN 60745-2-5, EN

ISO 12100, 2011/65/EU.

Gemäss Europäischer Richtlinie über Elektro- und Elektro-

nik-Altgeräte und Umsetzung in nationales Recht müssen ver-

brauchte Elektrowerkzeuge getrennt gesammelt und einer

umweltgerechten Wiederverwertung zugeführt werden.

Hilti Aktiengesellschaft, Feldkircherstrasse 100,

FL-9494 Schaan

Paolo Luccini Jan Doongaji

Head of BA Ececutive Vice President

Quality & Process Management BU Power Tools & Accessories

BA Electric Tools & Accessories

01/2012 01/2012

Technische Dokumentation bei:

Hilti Entwicklungsgesellschaft mbH

Zulassung Elektrowerkzeuge

Hiltistrasse 6

86916 Kaufering

Deutschland

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

6. Instandsetzung

Die Funktion und Sicherheit bleibt nur ge-

währleistet, wenn die Instandsetzung fach-

gemäss durchgeführt wird.

7. Herstellung

Dieses Kreissägeblatt wurde in Übereinstim-

mung mit der Norm DIN EN 847-1 entwickelt

und hergestellt.

Sicherheitshinweise

■Die gültigen Vorschriften sind einzuhalten.

■Unsachgemässer und zweckentfremdender

Einsatz ist verboten!

■Beachten Sie alle Anweisungen und War-

nungen hinsichtlich Sicherheit, die in den

Bedienungsanleitungen für Sägemaschinen

enthalten sind. Wenn Sie derartige Be-

triebsanleitungen nicht besitzen, verlangen

Sie diese beim Maschinenhersteller.

■Benützen Sie zu Ihrer eigenen Sicherheit ei-

nen Augen-, Ohren- und Mundschutz.

■Lassen Sie niemals eine laufende Maschi-

ne unbeaufsichtigt.

■Die Sägeblätter im Einsatz möglichst früh-

zeitig reinigen und entharzen. Saubere Säge-

blätter schneiden länger, und sind damit auch

wirtschaftlicher.

Nach dem Fall auf den Boden oder ähn-

lichen Ereignissen ist das Kreissäge-

blatt durch eine Hilti-Servicestelle ein-

gehend auf Beschädigungen zu prüfen. Bei

Beschädigungen darf das Kreissägeblatt nicht

mehr verwendet werden.

Vor der Spaltkeileinstellung den Stecker

aus der Steckdose ziehen. Die Dicke des

Spaltkeils muss kleiner sein als die Schnitt-

breite des Sägeblattes und grösser als/gleich

wie die Stammblattdicke.

Aus Sicherheitsgründen muss der Spalt-

keil immer verwendet werden. Dadurch wird

das Verklemmen des Sägeblattes verhindert.

Schleifen und Pflege

■Haben Tragkörper (Stammblatt) Einrisse oder

Verformungen, so dürfen diese Sägeblätter nicht

mehr verwendet werden.

■Schweiss- und Lötreparaturen am Stamm-

blatt sind sicherheitstechnisch nicht zulässig.

■Verbundkreissägeblätter, bei denen die Rest-

höhe oder -dicke der aufgelöteten Schneid-

platte weniger als 1 mm beträgt, dürfen nicht ver-

wendet werden.

■Das Anbringen von losen Reduzierringen ist

nicht zulässig. Überbrücken von Durchmesser-

unterschieden ist mit fest eingepressten Re-

duzierringen zulässig, wenn die üblichen Pas-

sungsverhältnisse eingehalten werden.

■Nachschärf-, Instandsetzung- und Repara-

turarbeiten an Kreissägeblättern sind nur durch

Hilti-Servicestellen oder sachkundige Perso-

nen, die die Anforderungen an Konstruktion und

Gestaltung kennen und sich auf die anzuwen-

denden Sicherheitsbestimmungen verstehen,

durchzuführen.

■Die dauerhafte Präzision eines Werkzeugs

wird massgeblich von einer fachgerechten War-

tung beeinflusst.

Das Urheberrecht an dieser Betriebsanleitung

verbleibt bei der Firma Hilti AG, FL-9494 Schaan,

Fürstentum Liechtenstein. Diese Betriebsan-

leitung ist nur für den Betreiber und dessen

Personal bestimmt. Sie enthält Vorschriften und

Hinweise, die weder vollständig noch teilwei-

■vervielfältigt

■verbreitet oder

■anderweitig mitgeteilt werden dürfen.

Zuwiderhandlungen können strafrechtliche Fol-

gen nach sich ziehen.

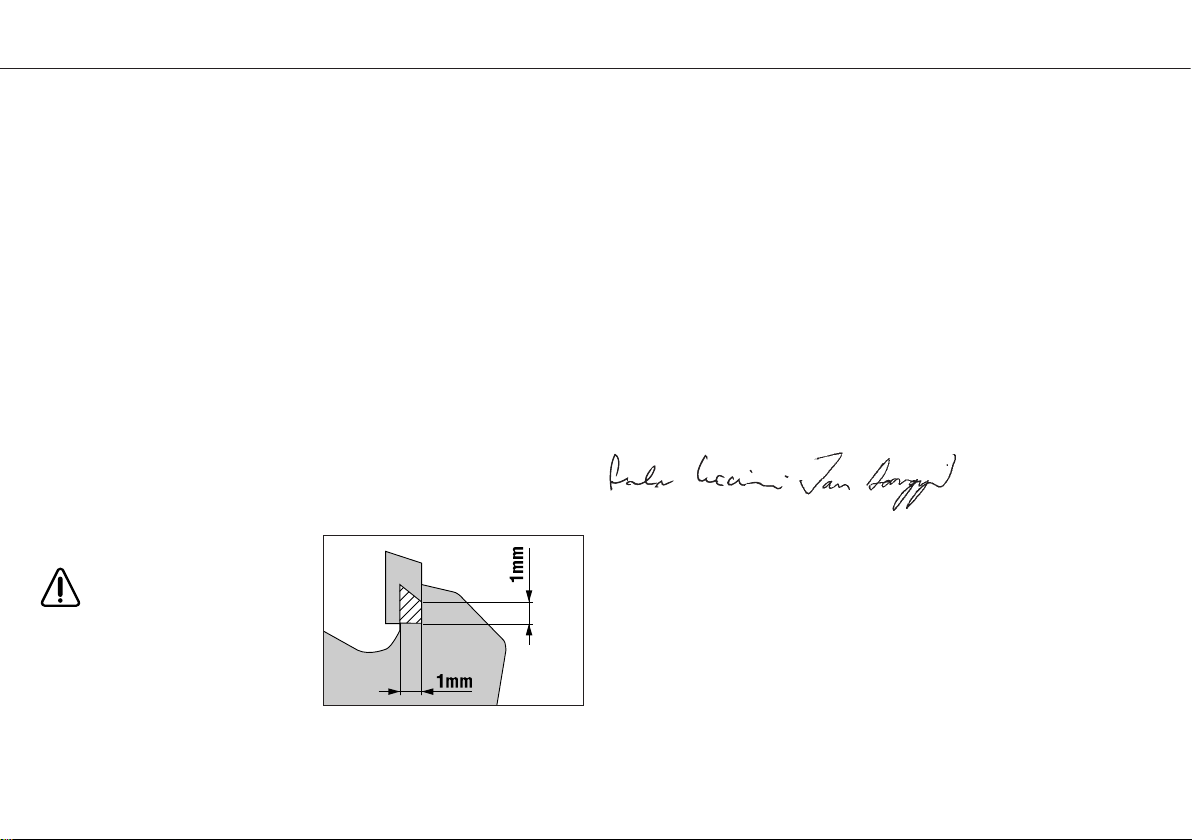

Mindestmasse für Schneidplatten von Kreis-

sägeblättern in Verbundausführung lt. Norm

DIN EN 847-1

Technische Änderungen vorbehalten.

Hilti Aktiengesellschaft, Feldkircherstrasse 100,

FL-9494 Schaan

Paolo Luccini Jan Doongaji

Head of BA Ececutive Vice President

Quality & Process Management BU Power Tools & Accessories

BA Electric Tools & Accessories

01/2012 01/2012

Technische Dokumentation bei:

Hilti Entwicklungsgesellschaft mbH

Zulassung Elektrowerkzeuge

Hiltistrasse 6

86916 Kaufering

Deutschland

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

1Cutting depth adjusting lever

2Angle adjustment clamping screw

3Parallel guide clamping screw

4Cutting line indicator

5Parallel guide

6Baseplate

7Inner clamping flange

8Spindle

9Riving knife

10 Spindle lockbutton

11 Screw

12 Clamping flange

13 Pivoting guard

14 Riving knife fastening screws

ORIGINAL OPERATING INSTRUCTIONS

Power input: 1800 W (220–240 V); 1650 W (110 V)

Power output: 1260 W (220–240 V)

Spindle speed under no load: 4500/min.

Spindle speed under load: 3100/min.

Blade peripheral speed under no load: 54 m/sec.

Blade peripheral speed under load: 37.3 m/sec.

Cutting depth at 0°: 0 to 85 mm

Cutting depth at 45°: 0 to 60 mm

Cutting depth at 60°: 0 to 43 mm

Angular adjustment: 0° to 60°

Maximum saw blade diameter: 230 mm

Minimum saw blade diameter: 207 mm

Blade mounting hole diameter: 30 mm

Riving knife thickness (standard): 2.0 mm

Dust extraction connector internal dia.: 35 mm

Weight as per EPTA-Procedure 01/2003: 7.8 kg

Protection class as per EN 60745 Z / II

NOTE

The vibration emission level given in this information sheet has been measured in

accordance with a standardised test given in EN 60745 and may be used to compare

one tool with another. It may be used for a preliminary assessment of exposure. The

declared vibration emission level represents the main applications of the tool. However if

the tool is used for different applications, with different accessories or poorly

maintained, the vibration emission may differ. This may significantly increase the

exposure level over the total working period. An estimation of the level of exposure to

vibration should also take into account the times when the tool is switched off or when it

is running but not actually doing the job. This may significantly reduce the exposure

level over the total working period. Identify additional safety measures to protect the

operator from the effects of vibration such as: maintain the tool and the accessories,

keep the hands warm, organisation of work patterns.

Technical data

15 Extraction system adapter

16 Chip ejector

17 Switch-on interlock

18 On/off switch

19 Hexagon socket wrench

20 Ventilation slots

21 Cutting angle scale

22 Cutting depth scale

23 Cutting depth locking device

24 Auxiliary grip

The accompanying list of safety precautions

and the applicable regulations issued by your

trade association must be observed.

Noise and vibration information (measured in accordance with EN 60745):

Typical A-weighted sound power level 111 dB (A)

Typical A-weighted emission sound pressure level 100 dB (A)

For the given sound power level as per EN 60745, the tolerance is 3 dB.

Wear ear protection!

Manufacturer’s warranty – tools

Hilti warrants that the tool supplied is free of defects in material and workmanship.

This warranty is valid so long as the tool is operated and handled correctly, cleaned

and serviced properly and in accordance with the Hilti Operating Instructions, and the

technical system is maintained. This means that only original Hilti consumables,

components and spare parts may be used in the tool.

This warranty provides the free-of-charge repair or replacement of defective parts only

over the entire lifespan of the tool. Parts requiring repair or replacement as a result of

normal wear and tear are not covered by this warranty.

Additional claims are excluded, unless stringent national rules prohibit such

exclusion. In particular, Hilti is not obligated for direct, indirect, incidental or

consequential damages, losses or expenses in connection with, or by reason of,

the use of, or inability to use the tool for any purpose. Implied warranties of

merchantability or fitness for a particular purpose are specifically excluded.

For repair or replacement, send tool or related parts immediately upon discovery of

the defect to the address of the local Hilti marketing organization provided.

This constitutes Hilti's entire obligation with regard to warranty and supersedes all

prior or contemporaneous comments and oral or written agreements concerning

warranties.

WSC 85 hand-held circular saw

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

1. Safety rules

1.1 General safety rules

-WARNING- Read all instructions!

Failure to follow all instructions listed

below may result in electric shock, fire

and/or serious injury. The term "power

tool" in all of the warnings listed below

refers to your mains operated (corded)

power tool or battery operated (cordless)

power tool.

SAVE THESE INSTRUCTIONS

1.1.1 Work area

a) Keep the work area clean and well lit.

Cluttered and dark areas invite

accidents.

b) Do not operate power tools in

explosive atmospheres, such as in

the presence of flammable liquids,

gases or dust.

Power tools create

sparks which may ignite the dust or

fumes.

c) Keep children and bystanders away

while operating a power tool.

Distractions can cause you to lose

control.

1.1.2 Electrical safety

a) Power tool plugs must match the

outlet. Never modify the plug in any

way. Do not use any adapter plugs

with earthed (grounded) power tools.

Unmodified plugs and matching outlets

will reduce risk of electric shock.

b) Avoid body contact with earthed or

grounded surfaces such as pipes,

radiators, ranges and refrigerators.

There is an increased risk of electric

shock if your body is earthed or

grounded.

c) Do not expose power tools to rain or

wet conditions.

Water entering a

power tool will increase the risk of

electric shock.

d) Do not abuse the cord. Never use the

cord for carrying, pulling or

unplugging the power tool. Keep cord

away from heat, oil, sharp edges or

moving parts.

Damaged or entangled

cords increase the risk of electric

shock.

e) When operating a power tool

outdoors, use an extension cord

approved for outdoor use.

Use of a

cord suitable for outdoor use reduces

the risk of electric shock.

1.1.3 Personal safety

a) Stay alert, watch what you are doing

and use common sense when

operating a power tool. Do not use a

power tool while you are tired or

under the influence of drugs, alcohol

or medication.

A moment of

inattention while operating power

tools may result in serious personal

injury.

b) Use safety equipment. Always wear

eye protection.

Safety equipment such

as dust mask, non-skid safety shoes,

hard hat, or hearing protection used

for appropriate conditions will reduce

personal injuries.

c) Avoid accidental starting. Ensure the

switch is in the off position before

plugging in.

Carrying power tools with

your finger on the switch or plugging

in power tools that have the switch on

invites accidents.

d) Remove any adjusting key or wrench

before turning the power tool on.

wrench or a key left attached to a

rotating part of the power tool may

result in personal injury.

e) Do not overreach. Keep proper footing

and balance at all times.

This enables

better control of the power tool in

unexpected situations.

f) Dress properly. Do not wear loose

clothing or jewellery. Keep your hair,

clothing and gloves away from

moving parts.

Loose clothes,

jewellery or long hair can be caught in

moving parts.

g) If devices are provided for the

connection of dust extraction and

collection facilities, ensure these are

connected and properly used.

Use of

these devices can reduce dust related

hazards.

1.1.4 Power tool use and care

a) Do not force the power tool. Use the

correct power tool for your

application.

The correct power tool

will do the job better and safer at the

rate for which it was designed.

b) Do not use the power tool if the switch

does not turn it on and off.

Any power

tool that cannot be controlled with the

switch is dangerous and must be

repaired.

c) Disconnect the plug from the power

source before making any

adjustments, changingaccessories, or

storing power tools.

Such preventive

safety measures reduce the risk of

starting the power tool accidentally.

d) Store idle power tools out of the reach

of children and do not allow persons

unfamiliar with the power tool or

these instructions to operate the

power tool.

Power tools are dangerous

in the hands of untrained users.

e) Maintain power tools. Check for

misalignment or binding of moving

parts, breakage of parts and any other

condition that may affect the power

tool's operation. If damaged, have the

power tool repaired before use.

Many

accidents are caused by poorly

maintained power tools.

f) Keep cutting tools sharp and clean.

Properly maintained cutting tools with

sharp cutting edges are less likely to

bind and are easier to control.

g) Use the power tool, accessories and

tool bits etc., in accordance with

these instructions and in the manner

intended for the particular type of

power tool, taking into account the

working conditions and the work to

be performed.

Use of the power tool

Triaxial vibration value (vibration vector sum)

Cutting wood (ah) 2.5 m/s2

Uncertainty (K) for triaxial vibration value 1.5 m/s2

Right of technical changes reserved

User information as per EN 61000-3-11

Switching operations cause short voltage drops. If the mains electric supply conditions

are unfavourable, other tools / machines can be impaired. If the main electric supply

impedance is less than 0.15 Ohms, no disruptions / disturbances need be expected.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

for operations different from those

intended could result in a hazardous

situation.

1.1.5 Service

a)Have your power tool serviced by a

qualified repair person using only

genuine replacement parts.

This will

ensure that the safety of the power tool

is maintained.

1.1.6 Safety instructions for all saws

a)Keep hands away from cutting area

and the blade. Keep your second hand

on auxiliary handle, or motor housing.

If both hands are holding the saw, they

cannot be cut by the blade.

b)Do not reach underneath the

workpiece.

The guard cannot protect

you from the blade below the

workpiece.

c)Adjust the cutting depth to the

thickness of the workpiece.

Less than

a full tooth of the blade teeth should be

visible below the workpiece.

d)Never hold piece being cut in your

hands or across your leg. Secure the

workpiece to a stable platform.

It is

important to support the work properly

to minimize body exposure, blade

binding, or loss of control.

e)Hold power tool by insulated gripping

surfaces when performing an

operation where the cutting tool may

contact hidden wiring or its own cord.

Contact with a "live" wire will also make

exposed metal parts of the power tool

"live" and shock the operator.

f) When ripping always use a rip fence

or straight edge guide.

This improves

the accuracy of cut and reduces the

chance of blade binding.

g)Always use blades with correct size

and shape (diamond versus round) of

arbour holes.

Blades that do not match

the mounting hardware of the saw will

run eccentrically, causing loss of

control.

h)Never use damaged or incorrect blade

washers or bolt.

The blade washers

and bolt were specially designed for

your saw, for optimum performance

and safety of operation.

1.1.7 Further safety instructions for all

saws

Causes and operator prevention of

kickback:

– kickback is a sudden reaction to a

pinched, bound or misaligned saw

blade, causing an uncontrolled saw to

lift up and out of the workpiece toward

the operator;

– when the blade is pinched or bound

tightly by the kerf closing down, the

blade stalls and the motor reaction

drives the unit rapidly back toward the

operator;

– if the blade becomes twisted or

misaligned in the cut, the teeth at the

back edge of the blade can dig into the

top surface of the wood causing the

blade to climb out of the kerf and jump

back toward the operator.

Kickback is the result of saw misuse

and/or incorrect operating procedures or

conditions and can be avoided by taking

proper precautions as given below.

a)Maintain a firm grip with both hands

on the saw and position your arms to

resist kickback forces. Position your

body to either side of the blade, but

not in line with the blade.

Kickback

could cause the saw to jump

backwards, but kickback forces can be

controlled by the operator, if proper

precautions are taken.

b)When blade is binding, or when

interrupting a cut for any reason,

release the trigger and hold the saw

motionless in the material until the

blade comes to a complete stop.

Never attempt to remove the saw

from the work or pull the saw

backward while the blade is in

motion or kickback may occur.

Investigate and take corrective actions

to eliminate the cause of blade

binding.

c)When restarting a saw in the

workpiece, centre the saw blade in the

kerf and check that saw teeth are not

engaged into the material.

If saw

blade is binding, it may walk up or

kickback from the workpiece as the

saw is restarted.

d)Support large panels to minimise the

risk of blade pinching and kickback.

Large panels tend to sag under their

own weight. Supports must be placed

under the panel on both sides, near the

line of cut and near the edge of the

panel.

e)Do not use dull or damaged blades.

Unsharpened or improperly set blades

produce narrow kerf causing excessive

friction, blade binding and kickback.

f) Blade depth and bevel adjusting

locking levers must be tight and

secure before making cut.

If blade

adjustment shifts while cutting, it may

cause binding and kickback.

g)Use extra caution when making a

"plunge cut" into existing walls or other

blind areas.

The protruding blade may

cut objects that can cause kickback.

1.1.8 Safety instructions for circular

saws with dual actuation of lower

blade guard (both sides of blade)

a)Check lower guard for proper closing

before each use. Do not operate the

saw if lower guard does not move

freely and close instantly. Never

clamp or tie the lower guard into the

open position.

If saw is accidentally

dropped, lower guard may be bent.

Raise the lower guard with the

retracting handle and make sure it

moves freely and does not touch the

blade or any other part, in all angles

and depths of cut.

b)Check the operation of the lower guard

spring. If the guard and the spring are

not operating properly, they must be

serviced before use.

Lower guard may

operate sluggishly due to damaged

parts, gummy deposits, or a build-up

of debris.

c)Lower guard should be retracted

manually only for special cuts such as

"plunge cuts" and "compound cuts."

Raise lower guard by retracting

handle and as soon as blade enters

the material, the lower guard must be

released.

For all other sawing, the

lower guard should operate auto-

matically.

d)Always observe that the lower guard is

covering the blade before placing saw

down on bench or floor.

unprotected, coasting blade will cause

the saw to walk backwards, cutting

whatever is in its path. Be aware of the

time it takes for the blade to stop after

switch is released.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

1.1.9 Additional safety instructions for

all saws with riving knife

a)Use the appropriate riving knife for the

blade being used.

For the riving knife

to work, it must be thicker than the

body of the blade but thinner than the

tooth set of the blade.

b)Adjust the riving knife as described in

this instruction manual.

Incorrect

spacing, positioning and alignment can

make the riving knife ineffective in

preventing kickback.

c)Always use the riving knife except

when plunge cutting.

Riving knife

must be replaced after plunge cutting.

Riving knife causes interference

during plunge cutting and can create

kickback.

d)For the riving knife to work, it must be

engaged in the workpiece.

The riving

knife is ineffective in preventing

kickback during short cuts.

e)Do not operate the saw if riving knife

is bent.

Even a light interference can

slow the closing rate of a guard.

1.2 Additional safety precautions

1.2.1 Personal safety

a) Wear ear protection.

Excessive noise

may lead to a loss of hearing.

b) Use the auxiliary handle supplied

with the tool.

Loss of control of the

tool may lead to injury.

c) Breathing protection must be worn

when the tool is used without a dust

removal system for work that creates

dust.

d) To avoid tripping and falling when

working, always lead the sypply cord,

extension cord and dust extraction

hose away tho the rear.

e)Bring the blade into contact with the

workpiece only after the circular saw

has been switched on.

f) The area above and below the kerf

must be free of obstructions. Do not

saw into screws and nails etc.

g)Do not use the machine for sawing

overhead.

h)Do not attempt to brake the speed of

the saw blade by pressing it to the

side.

i) Do not use:

– cutting discs designed for use with

an angle grinder

– hardened steel saw blades (HSS

steel)

j) Do not touch the part of the blade

projecting beneath the workpiece, the

clamping flange or the flange screw.

Dust from material such as paint

containing lead, some wood species,

minerals and metal may be harmful.

Contact with or inhalation of the dust

may cause allergic reactions and/or

respiratory diseases to the operator or

bystanders. Certain kinds of dust are

classified as carcinogenic such as oak

and beech dust especially in

conjunction with additives for wood

conditioning (chromate, wood

preservative). Material containing

asbestos must only be treated by

specialists.

Where the use of a dust

extraction device is possible it shall

be used. To achieve a high level of

dust collection, use a suitable vacuum

cleaner of the type recommended by

Hilti for wood dust and/or mineral

dust together with this tool. Ensure

that the workplace is well ventilated.

The use of a dust mask of filter class

P2 is recommended. Follow national

requirements for the materials you

want to work with.

l) The tool is not intended for use by

children, by debilitated persons or

those who have received no

instruction or training.

m) Children must be instructed not to

play with the tool.

1.2.2 Power tool use and care

a) Secure the workpiece. Use clamps or

a vice to hold the workpiece in place.

The workpiece is thus held more

securely than by hand and both hands

remain free to operate the tool.

b)Ensure that the insert tools used are

equipped with the appropriate con-

nection end system and that they are

properly fitted and secured in the

chuck

c) In the event of a power faillure, switch

the tool off and unplug the supply

cord.

This prevents inadvertent

starting when the power returns.

d) Hold tool by insulated gripping

surfaces when performing an

operation where the cutting tool may

contact hidden wiring or its own cord.

Contact with a “live” wire will make

exposed metal parts of the tool “live”

and shock the operator.

1.2.3 Electrical safety

a) Before beginning work, check the

working area (e.g. with a metal

detector) to ensure that no concealed

electric cables or gas and water

pipes are present.

External metal

parts of the tool may become live if,

for example, an electric cable is

damaged inadvertenly. This presents

a serious risk of electric shock.

Wear ear

protection

Wear

protective

gloves

Wear

breathing

protection

Wear eye

protection Wear a

hard hat

b) Check the condition of the supply

cord and its plug connections and

have it replaced by a qualified

electrician if damage is found. Check

the condition of the extension cord

and replace it if damage is found.

Do not touch the supply in the event

of it suffering damage while

working. Disconnect the supply cord

plug from the socket

. Damaged

supply cords and extension cords

present a risk of electric shock.

c)Use of a fault current protection

switch increases safety at work.

1.2.4 Work area

a) Ensure that the workplace is well lit.

b) Ensure that the workplace is well

ventilated.

Poorly ventilated work-

places may be injurious to the health

due to exposeure to dust.

1.2.5 Personal protective equipment

The user and any other persons in the

vicinity must wear suitable eye protection,

a hard hat, ear protection and protective

gloves when the tool is in use. Breathing

protection must be worn if no dust

removal system is used.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

4.1 Procedure if the extraction adapter is

blocked

1. Disconnect the supply cord plug from the

power outlet.

2. Clean out the extraction adapter.

3. Check for misalignment or binding of

moving parts, breakage of parts and any

other condition that may affect the power

tool’s operation.

5. Using the saw

■Always disconnect the supply cord plug

from the mains socket before making any

adjustments to the machine.

Sawing along a line

Rest the front part of the baseplate on the

workpiece, switch on the machine and push

the circular saw forward evenly in the

direction of the cut.

The baseplate is equipped with four cutting

line indicators 4 for 0°, 22.5°, 45° and 60°.

The edge of the cutting line indicator

corresponds with the inside edge of the saw

blade.

Sawing using the parallel guide (Fig. 4)

The parallel guide 5 permits precise cuts to be

made parallel to the edge of a workpiece or,

respectively, permits strips of equal width to

be cut. To adjust the cutting width, release the

clamping screw 3, adjust the guide to the

required position and then re-tighten the

clamping screw 3. The parallel guide can be

mounted on either side of the baseplate in the

same way.

The parallel guide may be fitted in the reverse

position (with the guide pointing upwards). In

2. Correct use

The machine is designed for cutting soft-

wood, hardwood, plywood, plastics and other

similar materials. It must not be used to cut

metals. The user of the machine is liable for any

damage caused by misuse, e.g. carrrying the

machine by the supply cord, pulling the plug out

of the socket by pulling on the supply cord, use

of the wrong saw blades etc. The list of safety

precautions and generally accepted accident

prevention regulations for working with elec-

tric tools must be observed.

3. Operation

Before operation

Before switching on the machine, check to

ensure that the saw blade runs true and ro-

tates freely, and that the riving knife is cor-

rectly adjusted.

■Caution! Disconnect the supply cord plug

from the mains socket before adjusting the

riving knife. The thickness of the riving knife

must be less than the cutting width of the

saw blade and greater than or equal to the

thickness of the blade’s steel disc.

For safety reasons, the riving knife must always

be used. The riving knife is designed to prevent

jamming/sticking of the saw blade. It should be

adjusted while cutting depth is set at maximum.

Loosen the fastening screws 14, adjust the riv-

ing knife 9(fig. 5) and then retighten the screws

14.

■Remove any adjusting tools or wrench-

es etc. before starting the machine.

Operation

■Hold the machine securely and maintain

a secure stance.

■Put the machine down only after the piv-

oting guard has closed.

The mains supply voltage must correspond with

the information printed on the rating plate.

Switching the machine ON/OFF

■Caution! Do not switch on the machine

while the blade is in contact with the work-

piece.

Switching on: Press the switch-on interlock

17 and the ON switch 18 simultaneously.

Switching off: Release the ON switch 18.

The circular saw is equipped with an automat-

ic saw blade brake. The braking procedure be-

gins immediately after releasing the ON/OFF

switch 18, causing the saw blade to come to

a standstill.

Protecting the saw blade

■Protect the circular saw blade from damage.

■Never lay the circular saw blade down on

hard materials. The carbide-tipped teeth could

suffer damage.

Changing the saw blade (Fig. 3)

■Caution! Disconnect the supply cord

plug from the mains socket before

changing the saw blade.

Lay the machine down on the supporting ribs

at the motor end. When changing a saw blade,

prevent rotation of the motor spindle by using

one hand to press the spindle lockbutton 10.

Removing the saw blade (Fig. 5)

The hex. socket wrench required for releas-

ing the flange screw is located beneath the

motor endcap. Adjust the saw to a cutting

depth of 0 by way of the cutting depth adjust-

ing lever 1. Use the hex. socket wrench 19 to

unscrew the screw 11 in a counter-clockwise

direction and remove the clamping flange 12

(fig. 3). Swing back the pivoting guard 13, hold

it securely in place and remove the saw blade.

Fitting the saw blade (Fig. 3/5)

Note the correct direction of rotation when

fitting the saw blade. The teeth and the arrow

printed on the saw blade must point in the

direction of the arrow on the upper part of the

blade guard. Clean wood chips and other dirt

or dust etc. from the surfaces and check that

the inner clamping flange 12 is correctly

seated. Fit the clamping flange 12 and then

insert and tighten the screw 11.

■Check the data for the saw blade to en-

sure that it matches the data for the machine.

4. Dust extraction

Use of a dust extraction system improves saw

dust removal performance, reduces the amount

of dust in the surrounding atmosphere and pre-

vents saw dust being spread over a wide area.

Connect the external extraction system when

you intend to work with the saw over a long pe-

riod or when materials that produce hazardous

dust are to be cut.

The extraction adapter 15 should only be left in

place on the machine when an external ex-

traction system is in use. The exit opening may

otherwise become blocked, especially when

cutting damp wood. Fit the extraction adapter

from the front, with the opening facing the rear

of the machine, and insert it into the dovetail

socket until it clicks into place. The extraction

system will be attached securely only when the

connector has been felt to click into place.

■Observe the accident prevention regulations.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

smoothly until the desired plunge cutting

depth is reached. Continue the cut until the

mark at the front edge of the baseplate

meets the line on the workpiece. Switch off

the machine and lift the saw blade out of the

kerf once it has stopped rotating.

Note: Plunge cuts can be made at all angle

settings.

Auxiliary grip

The auxiliary grip 24 permits the saw to be

held and operated in the optimum,

ergonomic position.

6. Care, maintenance and

service

■Always disconnect the supply cord plug

from the mains socket before beginning

work on the machine.

■Keep the machine and the ventilation slots

20 clean at all times.

Resin deposits should be cleaned from saw

blades at regular intervals as a clean blade im-

proves performance. Resin deposits can be re-

moved by laying the blade in a bath of paraffin

(kerosene) or a commercially available resin

solvent for 24 hours.

Should movement of the depth adjustment

mechanism become stiff, the guide posts

should be lubricated on the spot.

■The machine is greased adequately by the

manufacturer during assembly. It is recom-

mended that the machine is inspected at a Hilti

service centre after a long period of heavy use.

This will increase the machine’s life expectan-

cy and avoid unnecessary repair costs.

■Repairs to electrical parts may be carried out

only by trained electrical specialists.

this position, it serves to increase the width of

the baseplate.

Adjusting the cutting depth

The cutting depth can be adjusted as desired

by way of the cutting depth adjusting lever 1.

Set the cutting depth according to the scale

22. Release the cutting depth locking device

23, adjust as required, and then re-tighten

the locking device.

The quality of cut edges can be optimised by

ensuring that the cutting depth is set to a

depth at least 2 mm greater than the

thickness of the material being cut.

Adjusting the cutting angle (Fig. 1)

Release the cutting angle clamping screw 2

and bring the blade to the desired cutting

angle according to the scale 21. Retighten

the clamping screw 2. Before bringing the

baseplate back into its original position, clean

the parts to remove wood chips or dust and

dirt in order to ensure unobstructed

movement.

Plunge cutting function (Fig. 2)

Mark the section of the workpiece to be cut

out. Set the cutting depth on the saw to 0 but

do not re-tighten the cutting depth clamping

screw. Place the circular saw on the

workpiece and bring the rear mark on the

baseplate into alignment with the line on the

workpiece. In order to reduce the risk of

kick-back when starting cutting, a wooden

batten or similar stop can be securely

fastened to the workpiece in alignment with

the rear edge of the baseplate. Press the

circular saw down onto the workpiece and

back against this stop. Switch on the

machine and use the free hand to press the

cutting depth adjusting lever 1down

CAUTION

Keep the power tool, especially its grip

surfaces, clean and free from oil and

grease. Do not use cleaning agents

which contain silicone.

The outer casing of the tool is made from

impactresistant plastic. Sections of the

grip are made from a synthetic rubber

material. Never operate the tool when the

ventilation slots are blocked. Clean the

ventilation slots carefully using a dry

brush. Do not permit foreign objects to

enter the interior of the tool. Clean the

outside of the tool at regular intervals with

a slightly damp cloth. Do not use a spray,

steam pressure cleaning equipment or

running water for cleaning. This may

negatively affect the electrical safety of the

tool.

7. Copyright

The information contained in these operating

instructions is protected by copyright and

remains the property of the Hilti Corporation,

FL-9494 Schaan, Principality of Liechtenstein.

These operating instructions are intended for

the use of the owner/operator and his/her

personnel only.

Copying, publication or any other form of

distribution of the information and instruc-

tions contained, in whole or in parts, is strictly

prohibited.

Violation of this copyright may lead to prose-

cution.

8. Disposal

Return waste material for

recycling.

Most of the materials from which Hilti power

tools are manufactured can be recycled. The

materials must be correctly separated before

they can be recycled. In many countries, Hilti

has already made arrangements for taking

back your old electric tools for recycling.

Please ask your Hilti customer service

department or Hilti sales representative for

further information.

Only for EU countries

Disposal of electric tools together with

household waste is not permissible!

In observance of European Directive on was-

te electrical and electronic equipment and its

implementation in accordance with national

law, electric tools that have reached the end

of their life must be collected separately and

returned to an environmentally compatible

recycling facility.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

Method of use

Rotation against the direction of feed (up-

cutting)

Rotation with the direction of feed – only

in stationary machines with mechanical feed

General information

1. Application

Circular saw blades may be used in hand-held

machines and stationary machines. It is

essential, however, that the blade’s specifi-

cation is in conformance with the technical

data applicable to the machine used, the

requirements set by the machine’s manufac-

turer, the instructions on care and maintenance

and the safety instructions for the machine.

2. Packaging and transport

The blade must be handled very carefully

when it is unpacked or re-inserted in the

package and when being fitted to the

machine. The very sharp cutting edges may

cause personal injury.

3. Use

The maximum permitted speed (r.p.m.) must

not be exceeded. Clean the area of the blade

in contact with the clamping flange carefully

before fitting.

4. The blade

Check the cutting edges. Check the machine

settings. The arrow on the circular saw blade

indicating direction of rotation must corres-

pond to the direction of rotation indicator on

the circular saw. Disconnect the supply cord

from the mains supply in order to ensure that

the machine cannot be started unintentionally

while the blade is being changed.

5. Before starting

The blade must be fitted and secured in accor-

dance with the directions given by the

Circular saw blades

Correct use

The circular saw blades are used for ripping, cross cutting and cutting grooves

in wood, wood materials, other similar materials or composites. If the system

is not used for the intended purpose, the machine and / or saw blade can be

damaged or fragments of the saw blade might break away. Fragments of the

saw blade which fly off or are stuck in or on the wood workpiece, increase the

risk of injury. In particular, metal foreign matter in wood, such as loose nails,

can cause saw teeth to catch and break or might be torn out of the workpiece

and exert an unforeseen force (reaction) on the operator's wrist / hand.

When selecting a circular saw blade, remember that it may be

used only for the materials recommended in the application

information.

You have purchased a high performance saw blade. It is essential that

the applicable safety regulations, instructions concerning protective

measures and the safety precautions listed in these operating

instructions are observed whenever the blade is handled or in use.

The most important safety precautions are summarised on these pages.

Please read them carefully before using the saw blade.

Hilti Corporation, Feldkircherstrasse 100,

FL-9494 Schaan

Paolo Luccini Jan Doongaji

Head of BA Ececutive Vice President

Quality & Process Management BU Power Tools & Accessories

BA Electric Tools & Accessories

01/2012 01/2012

Technical documentation filed at:

Hilti Entwicklungsgesellschaft mbH

Zulassung Elektrowerkzeuge

Hiltistrasse 6

86916 Kaufering

Deutschland

9. EG declaration of conformity

(original)

Description: Hand-held circular saw

Designation: WSC85

Serial no.: 00000000–99999999

Year of design: 2003

We declare, on our sole responsibility, that this product com-

plies with the following directives and standards: 2004/108/EC,

2006/42/EC, EN 60745-1, EN 60745-2-5, EN ISO 12100,

2011/65/EU.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

greater than or equal to the thickness of the

blade’s steel disc.

For safety reasons, the riving knife must always

be used. The riving knife is designed to prevent

jamming/sticking of the saw blade.

Sharpening and blade care

■The blade must no longer be used if its steel

disc show signs of cracking or deformation.

■Welding and brazing repairs to the steel

disc are not permitted for safety reasons.

Composite circular saw blades on which the

height or thickness of the brazed-on cutting

tips has been worn down to less than 1 mm,

must not be used.

■The use of separate, loose reducing rings

is not permitted. The use of firmly-seated,

pressed-in reducing rings to bridge diameter

differences is permitted when the usual fit

conditions are observed.

■Resharpening, maintenance and repairs to

circular saw blades may be carried out only by

a Hilti service centre or competent persons who

know the blade design requirements and

understand the applicable safety regulations.

■Correct professional maintenance has a

decisive influence on the blade’s long-term

precision.

The information contained in these operating

instructions is protected by copyright and

remains the property of the Hilti Corporation,

FL-9494 Schaan, Principality of

Liechtenstein. These operating instructions

are intended for the use of the

owner/operator and his/her personnel only.

Copying, publication or any other form of

distribution of the information and

instructions contained, in whole or in part, is

strictly prohibited.

Violation of this copyright may lead to

prosecution.

Minimum dimensions of cutting tips of

composite circular saw blades in

accordance with DIN EN 847-1

Right of technical changes reserved.

manufacturer of the machine. The machine

manufacturer’s instructions must be observed.

6. Maintenance

Correct functioning and safe use can be

ensured only when maintenance is carried

out professionally.

7. Conformance

This circular saw blade was developed and

manufactured in accordance with the DIN EN

847-1 standard.

Safety precautions

■The currently applicable regulations must

be observed.

■The blade must not be misused or used

for applications for which it is not designed.

■Observe all instructions and warnings

concerning safety contained in the operating

instructions for the sawing equipment. If you

do not possess these operating instructions,

request a copy from the manufacturer of the

equipment.

■For your own safety, make use of

protective equipment for the eyes, ears and

mouth.

■Never leave a running machine unattended.

■Saw blades must be cleaned at regular

intervals to remove resin deposits. Clean

saw blades are more efficient, last longer

and are therefore more economical.

After falling to the floor, or any other

similar incident, a circular saw blade

must be checked for damage at a

Hilti service centre without delay. Damaged

circular saw blades must not be used.

Disconnect the supply cord plug from the

mains socket before adjusting the riving knife.

The thickness of the riving knife must be less

than the cutting width of the saw blade and

Hilti Corporation, Feldkircherstrasse 100,

FL-9494 Schaan

Paolo Luccini Jan Doongaji

Head of BA Ececutive Vice President

Quality & Process Management BU Power Tools & Accessories

BA Electric Tools & Accessories

01/2012 01/2012

Technical documentation filed at:

Hilti Entwicklungsgesellschaft mbH

Zulassung Elektrowerkzeuge

Hiltistrasse 6

86916 Kaufering

Deutschland

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

1Levier de réglage de la profondeur de coupe

2Vis de blocage du réglage d’inclinaison

3Vis de blocage du guide parallèle

4Indicateur de coupe

5Guide parallèle

6Semelle

7Flasque de serrage intérieur

8Broche

9Couteau diviseur

10 Bouton-poussoir de blocage de la broche

11 Vis

12 Flasque de serrage

13 Capot de protection oscillant

14 Vis de fixation du couteau diviseur

15 Raccord d’aspiration

NOTICE ORIGINALE

Puissance absorbée: 1800 W (220–240 V); 1650 W (110 V)

Puissance utile: 1260 W (220–240 V)

Vitesse à vide: 4500 t/mn

Vitesse en charge: 3100 t/mn

Vitesse de coupe à vide: 54 m/s

Vitesse de coupe en charge: 37,3 m/s

Profondeur de coupe à 0°: 0 à 85 mm

Profondeur de coupe à 45°: 0 à 60 mm

Profondeur de coupe à 60°: 0 à 43 mm

Inclinaison: 0 à 60°

Diamètre maximal de la lame: 230 mm

Diamètre minimal de la lame: 207mm

Diamètre d’alésage de la lame: 30 mm

Epaisseur du couteau diviseur (standard): 2,0 mm

Diamètre intérieur de la tubulure d’aspiration: 35 mm

Poids selon la procédure EPTA 01/2003: 7,8 kg

Classe de protection selon EN 60745: Z / II

REMARQUE

Le niveau de vibrations mentionné dans ces instructions a été mesuré conformément à un

procédé de mesure normalisé selon EN 60745 et peut être utilisé comme base de compa-

raison entre outils électroportatifs. Il permet également de procéder à une évaluation préala-

ble des sollicitations vibratoires. Le niveau de vibrations mentionné correspond aux principales

applications de l'outil électroportatif. Ce niveau peut néanmoins différer si l'outil électro-

portatif est utilisé pour d'autres applications, avec des outils à monter différents ou que

l'entretien s'avère insuffisant. Ceci peut augmenter considérablement les sollicitations vibra-

toires dans tout l'espace de travail. Pour une évaluation précise des sollicitations vibra-

toires, il convient également de prendre en compte les temps durant lesquels l'appareil est

arrêté ou marche à vide. Ceci peut sensiblement réduire les sollicitations vibratoires dans tout

l'espace de travail. Par ailleurs, il convient de prendre des mesures de sécurité supplé-

mentaires en vue de protéger l'utilisateur des effets des vibrations, telles que : bien entre-

tenirl'outil électroportatif ainsi que les outils à monter, maintenir les mains chaudes, opti-

miser l'organisation des opérations.

Caractéristiques techniques

16 Ejection des copeaux

17 Dispositif de blocage de l’interrupteur

18 Interrupteur Marche/Arrêt

19 Clé pour vis à tête six pans creux

20 Ouïes d’aération

21 Graduation d’angle de coupe

22 Graduation de profondeur de coupe

23 Blocage de la profondeur de coupe

24 Poignée supplémentaire

Veuillez vous en tenir strictement au règlement

de votre caisse de prévoyance contre les ac-

cidents et lire attentivement les instructions de

sécurité ci-jointes.

Valeurs de bruit et de vibrations (mesurées selon EN 60745)

Niveau de puissance acoustique pondéré (A) type 111 dB (A)

Niveau de pression acoustique d’émission pondéré (A) type 100 dB (A)

Pour le niveau sonore selon EN 60745, l'incertitude est de 3 dB

Utiliser un casque antibruit!

Garantie constructeur des appareils

Hilti garantit l'appareil contre tout vice de matières et de fabrication. Cette garantie s'ap-

plique à condition que l'appareil soit utilisé et manipulé, nettoyé et entretenu correcte-

ment, en conformité avec le mode d'emploi Hilti, et que l'intégrité technique soit préser-

vée, c'est-à-dire sous réserve de l'utilisation exclusive de consommables, accessoires et

pièces de rechange d'origine Hilti.

Cette garantie se limite strictement à la réparation gratuite ou au remplacement gracieux

des pièces défectueuses pendant toute la durée de vie de l'appareil. Elle ne couvre pas

les pièces soumises à une usure normale.

Toutes autres revendications sont exclues pour autant que des dispositions légales

nationales impératives ne s'y opposent pas. En particulier, Hilti ne saurait être tenu

pour responsable de toutes détériorations, pertes ou dépenses directes, indirectes, acci-

dentelles ou consécutives, en rapport avec l'utilisation ou dues à une incapacité à

utiliser l'appareil dans quelque but que ce soit. Hilti exclut en particulier les garanties

implicites concernant l'utilisation et l'aptitude dans un but bien précis.

Pour toute réparation ou tout échange, renvoyer l'appareil ou les pièces concernées au réseau

de vente Hilti compétent, sans délai, dès constatation du défaut.

La présente garantie couvre toutes les obligations d'Hilti et annule et remplace toutes les

déclarations antérieures ou actuelles, de même que tous accords oraux ou écrits concer-

nant des garanties.

Scie circulaire électroportative WSC 85

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

1. Consignes de sécurité

1.1 Indications générales de sécurité

ATTENTION ! Lire toutes les indications.

Le non-respect des instructions indiquées

ci-après peut entraîner un choc électrique,

un incendie et / ou de graves blessures sur

les personnes. La notion d'«outil électro-

portatif» mentionnée par la suite se rappor-

te à des outils électriques raccordés au sec-

teur (avec câble de raccordement) et à des

outils électriques à batterie (sans câble de

raccordement).

GARDER PRECIEUSEMENT CES INS-

TRUCTIONS DE SECURITE.

1.1.1 Place de travail

a) Maintenez l'endroit de travail propre et

bien éclairé.

Un lieu de travail en désordre

ou mal éclairé augmente le risque d'ac-

cidents.

b) N'utilisez pas l'appareil dans un envi-

ronnement présentant des risques d'ex-

plosion et où se trouvent des liquides,

des gaz ou poussières inflammables.

Les outils électroportatifs génèrent des

étincelles risquant d'enflammer les pous-

sières ou les vapeurs.

c)Tenez les enfants et autres personnes

éloignés durant l'utilisation de l'outil

électroportatif.

En cas d'inattention vous

risquez de perdre le contrôle sur l'appareil.

1.1.2 Sécurité relative au système

électrique

a) La fiche de secteur de l'outil électro-

portatif doit être appropriée à la prise

de courant. Ne modifiez en aucun cas la

fiche. N'utilisez pas de fiches d'adapta-

teur avec des appareils avec mise à la

terre.

Les fiches non modifiées et les

prises de courant appropriées réduisent le

risque de choc électrique.

b) Evitez le contact physique avec des sur-

faces mises à la terre tels que tuyaux,

radiateurs, fours et réfrigérateurs.

Il y a

un risque élevé de choc électrique au cas

où votre corps serait relié à la terre.

c) N'exposez pas l'outil électroportatif à la

pluie ou à l'humidité.

La pénétration d'eau

dans un outil électroportatif augmente le

risque d'un choc électrique.

d) N'utilisez pas le câble à d'autres fins que

celles prévues, n'utilisez pas le câble

pour porter l'appareil ou pour l'accrocher

ou encore pour le débrancher de la prise

de courant. Maintenez le câble éloigné

des sources de chaleur, des parties

grasses, des bords tranchants ou des

parties de l'appareil en rotation.

Un câble

endommagé ou torsadé augmente le risque

d'un choc électrique.

e) Au cas où vous utiliseriez l'outil électro-

portatif à l'extérieur, utilisez une rallon-

ge homologuée pour les applications

extérieures.

L'utilisation d'une rallonge

électrique homologuée pour les applica-

tions extérieures réduit le risque d'un choc

électrique.

1.1.3 Sécurité des personnes

a) Restez vigilant, surveillez ce que vous

faites. Faites preuve de bon sens en uti-

lisant l'outil électroportatif. N'utilisez pas

l'appareil lorsque vous êtes fatigué ou

après avoir consommé de l'alcool, des

drogues ou avoir pris des médicaments.

Un moment d'inattention lors de l'utilisa-

tion de l'appareil peut entraîner de graves

blessures sur les personnes.

b) Portez des équipements de protection.

Portez toujours des lunettes de protec-

tion.

Le fait de porter des équipements de

protection personnels tels que masque

anti-poussières, chaussures de sécurité

antidérapantes, casque de protection ou

protection acoustique suivant le travail à

effectuer, réduit le risque de blessures.

c) Evitez une mise en service par mégarde.

Assurez-vous que l'interrupteur est effec-

tivement en position d'arrêt avant de

mettre la fiche de la prise de courant.

fait de porter l'appareil avec le doigt sur

l'interrupteur ou de brancher l'appareil sur

la source de courant lorsque l'interrupteur

est en position de fonctionnement, peut

entraîner des accidents.

d) Enlevez tout outil de réglage ou toute clé

avant de mettre l'appareil en fonction-

nement.

Une clé ou un outil se trouvant

sur une partie en rotation peut causer des

blessures.

e) Ne surestimez pas vos capacités. Veillez

à garder toujours une position stable et

équilibrée.

Ceci vous permet de mieux

contrôler l'appareil dans des situations

inattendues.

f) Portez des vêtements appropriés. Ne por-

tez pas de vêtements amples ni de bijoux.

Maintenez cheveux, vêtements et gants

éloignés des parties de l'appareil en rota-

tion.

Des vêtements amples, des bijoux

ou des cheveux longs peuvent être hap-

pés par des pièces en mouvement.

g) Si des dispositifs servant à aspirer ou à

recueillir les poussières doivent être uti-

lisés, vérifiez que ceux-ci sont effecti-

vement raccordés et qu'ils sont correc-

tement utilisés.

L'utilisation de tels dis-

positifs réduit les dangers dus aux pous-

sières.

1.1.4 Utilisation et emploi soigneux de

l'outil électroportatif

a) Ne surchargez pas l'appareil. Utilisez

l'outil électroportatif approprié au travail

à effectuer.

Avec l'outil électroportatif

approprié, vous travaillerez mieux et avec

plus de sécurité à la vitesse pour laquelle

il est prévu.

b) N'utilisez pas un outil électroportatif dont

l'interrupteur est défectueux.

Un outil

électroportatif qui ne peut plus être mis

en ou hors fonctionnement est dangereux

et doit être réparé.

c) Retirez la fiche de la prise de courant

avant d'effectuer des réglages sur l'ap-

pareil, de changer les accessoires, ou

de ranger l'appareil.

Cette mesure de pré-

caution empêche une mise en fonction-

nement par mégarde.

d) Gardez les outils électroportatifs non uti-

lisés hors de portée des enfants. Ne per-

mettez pas l'utilisation de l'appareil à

des personnes qui ne se sont pas fami-

liarisées avec celui-ci ou qui n'ont pas

lu ces instructions.

Les outils électropor-

Valeurs de vibrations triaxiales (somme vectorielle des vibrations)

Sciage dans le bois (ah) 2,5 m/s2

Incertitude (K) des valeurs de vibrations triaxiales: 1,5 m/s2

Sous réserve de toutes modifications techniques.

Information de l’utilisateur selon EN 61000-3-11

Toutes mises en marche produisent de brèves diminutions de tension. En cas de conditions

défavorables du réseau, il peut se produire des perturbations sur d’autres appareils. Si les im-

pédances du réseau sont inférieures à 0,15 Ohm, aucune perturbation n’est prévisible.

Printed: 08.07.2013 | Doc-Nr: PUB / 5071333 / 000 / 01

Other manuals for WSC 85

Table of contents

Languages:

Popular Saw manuals by other brands

Parker

Parker PTS-250 Original instructions

Urrea

Urrea SM1110 User's Manual and Warrantly

Wen

Wen 3959 instruction manual

Pearl

Pearl VX141MS owner's manual

Titan

Titan TTB689CSW Safety and operating manual

Bosch

Bosch CM12SD Operating/safety instructions

Makita

Makita LC1230 instruction manual

Ironton

Ironton 61448 owner's manual

Surtek

Surtek SI410A user manual

Trademaster

Trademaster TM26005 Operator's manual

Kobalt

Kobalt KRS 124B-03 manual

BorMann

BorMann BCS1410 manual

ATIKA

ATIKA BWK 600 - Betriebsanleitung

Makita

Makita DUC101 instruction manual

Raider

Raider RD-GBC10 user manual

Terratek

Terratek PSMS10L user manual

Pattfield

Pattfield PE-20 RSB Original instructions

Makita

Makita PB002G instruction manual

Hilti WSC 85 User manual

Popular Saw manuals by other brands
