HMS Premium H6319 User manual

ORBITREK MAGNETYCZNY - MAGNETIC ELLIPTICAL BIKE - MAGNETICKÝ
ORBITREK – MAGNETISCHER CROSSTRAINER
H6319
INSTRUKCJA UŻYTKOWANIA – MANUAL INSTRUCTION
NÁVOD K OBSLUZE – BEDIENUNGSANLEITUNG

UWAGI DOTYCZĄCE BEZPIECZEŃSTWA
1. Przed rozpoczęciem treningu skonsultuj się z lekarzem w celu stwierdzenia braku przeciwwskazań do korzystania ze
sprzętu do ćwiczeń. Decyzja lekarza jest niezbędna w przypadku przyjmowania leków wpływających na pracę serca,
ciśnienie krwi i poziom cholesterolu. Jest to także konieczne w przypadku osób w wieku powyżej 35 lat oraz osób
mających kłopoty ze zdrowiem.
2. Przed rozpoczęciem ćwiczeń zawsze wykonaj rozgrzewkę.
3. Zwracaj uwagę na niepokojące sygnały. Niewłaściwe lub nadmierne ćwiczenia są niebezpieczne dla zdrowia. Jeśli w
czasie ćwiczeń pojawią się bóle lub zawroty głowy, ból w klatce piersiowej, nieregularny rytm serca lub inne niepokojące
objawy, należy natychmiast przerwać ćwiczenia i skonsultować się z lekarzem
4. W czasie ćwiczeń i po zakończeniu treningu trzymaj dzieci i zwierzęta z dala od sprzętu.
5. Urządzenie należy postawić na suchej i równej powierzchni w odległości 0,5m od ściany. Z bezpośredniego sąsiedztwa
urządzenia należy usunąć wszystkie ostre przedmioty. Należy chronić je przed wilgocią, ewentualne nierówności
podłoża należy wyrównać. Zalecane jest stosowanie specjalnego podkładu antypoślizgowego, który zapobiegnie
przesuwaniu się urządzenia podczas wykonywania ćwiczeń.
6. Przed pierwszym użyciem, a później w regularnych odstępach czasu, należy sprawdzać mocowanie wszystkich śrub,
bolców i pozostałych połączeń.
7. Przed rozpoczęciem ćwiczeń sprawdź umocowanie części i łączących je śrub. Trening można rozpocząć tylko wtedy,
jeżeli urządzenie jest całkowicie sprawne.
8. Urządzenie powinno być regularnie sprawdzane pod względem zużycia i uszkodzeń tylko wtedy będzie ono spełniało
warunki bezpieczeństwa. Szczególną uwagę należy zwrócić na pedały, regulator oporu i uchwyty piankowe, które
ulegają najszybszemu zużyciu. Uszkodzone części należy natychmiast naprawić lub wymienić do tego czasu nie wolno
używać urządzenia do treningu.
9. Nie wkładaj w otwory żadnych elementów.
10. Nie zaleca się pozostawiania wystających urządzeń regulacyjnych i innych elementów konstrukcyjnych, które mogłyby
przeszkadzać w ruchu użytkownika.
11. Sprzęt wykorzystuj jedynie zgodnie z przeznaczeniem. Jeśli któraś z części ulegnie uszkodzeniu bądź zużyciu lub też
usłyszysz niepokojące dźwięki podczas używania sprzętu, natychmiast przerwij ćwiczenia. Nie używaj sprzętu ponownie
dopóki problem nie zostanie usunięty.
12. Ćwicz w wygodnym ubraniu i sportowym obuwiu. Unikaj luźnych ubrań, którymi można zahaczyć o wystające części
sprzętu lub które mogłyby ograniczać swobodę ruchów.
13. Sprzęt zaliczony został do klasy HC według normy EN ISO 20957-1 i jest przeznaczony wyłącznie do użytku domowego.
Nie może być używany w celach terapeutycznych, rehabilitacyjnych i komercyjnych.

14. Podczas podnoszenia lub przenoszenia sprzętu zwracaj szczególną uwagę aby nie uszkodzić kręgosłupa.
15. Produkt jest przeznaczony wyłącznie dla osób dorosłych. Dzieci mogą z niego korzystać wyłącznie pod nadzorem
dorosłych i na ich wyłączną odpowiedzialność.
16. Montując urządzenie należy ściśle stosować się do załączonej instrukcji i używać tylko części dołączonych do zestawu.
Przed rozpoczęciem montażu, należy sprawdzić czy wszystkie części, które zawiera dołączona lista, znajdują się w
zestawie.
OSTRZEŻENIE: PRZED UŻYCIEM SPRZĘTU FITNESS PRZECZYTAJ INSTRUKCJE. NIE PONOSIMY ODPOWIEDZIALNOŚCI ZA
KONTUZJE LUB USZKODZENIA PRZEDMIOTÓW, KTÓRE ZOSTAŁY SPOWODOWANE NIEWŁAŚCIWYM UŻYTKOWANIEM TEGO
PRODUKTU.
DANE TECHNICZNE
Waga netto –72 kg
Koło zamachowe – 7 kg
Rozmiar po rozłożeniu – 168 x 65 x 178 cm
Maksymalne obciążenie produktu – 120 kg
KONSERWACJA
Urządzenie zostało zaprojektowany w sposób, aby wymagał minimalnej konserwacji ze strony użytkownika. Zalecane są
nastepujące kroki:
•Używaj miękkiej ściereczki do usuwania zabrudzeń i kurzu oraz wycieraj do sucha po każdym użyciu
•Regularnie sprawdzaj czy taśmy urządzenia nie są zużyte i w odpowiednim położeniu
•Regularnie sprawdzaj czy śruby i pokrętła są odpowiednio dokręcone
HAMOWANIE
Aby zatrzymać urządzenie należy przestać pedałować. Orbitrek magnetyczny H6319 nie posiada systemu blokującego ani
awaryjnego hamulca.

Narzędzia

Lista części

KROK 1
KROK 1：Mocowanie przedniego stabilizatora
Przymocuj tylny stabilizator (#59) za pomocą podk(#133),
(#109) oraz (#108), u

KROK 2

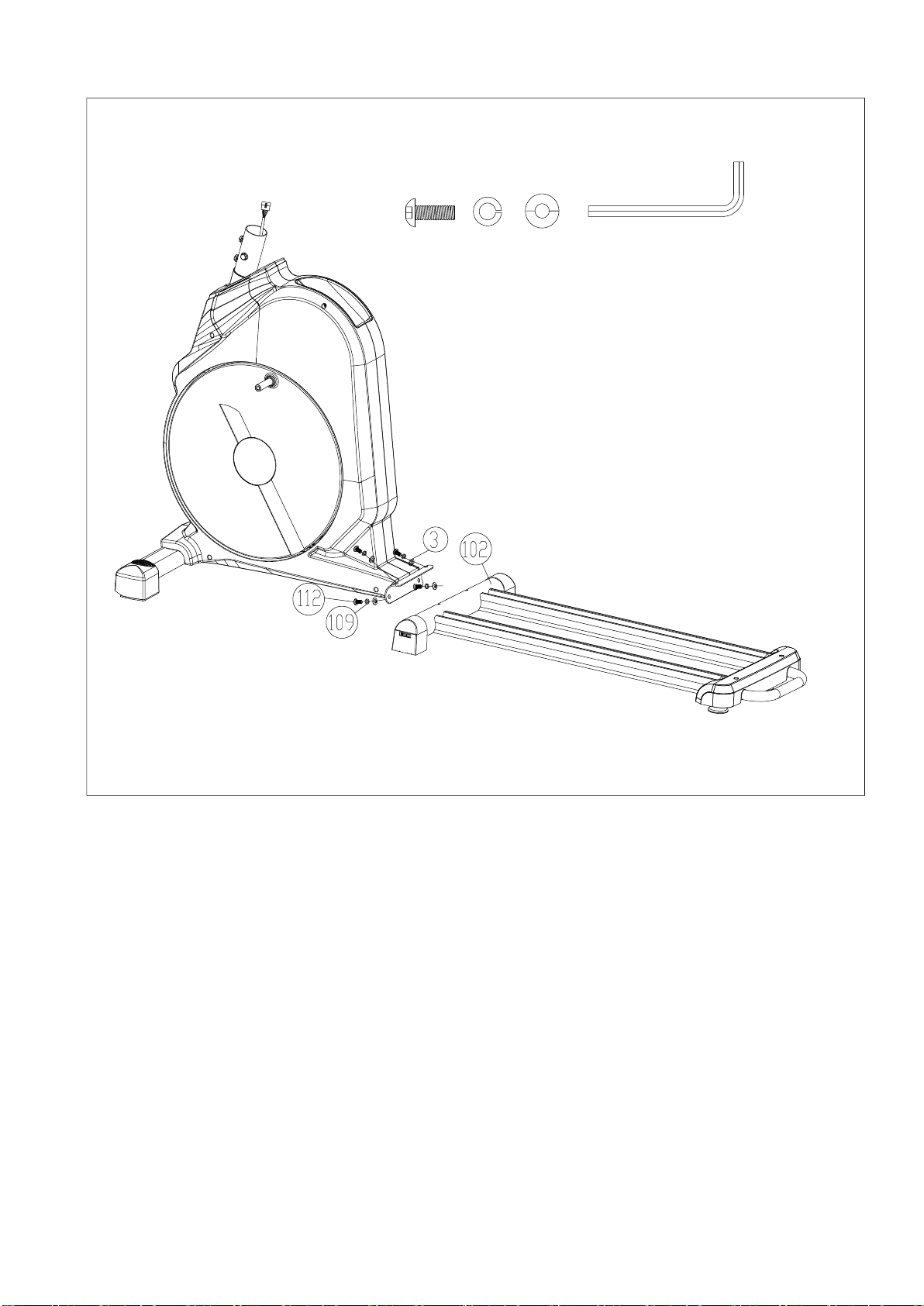

KROK 2: Mocowanie szyny ślizgowej
Zamocuj szynę ślizgową (#102) za pomocą podkładek (#3), (#109)
oraz (#112), u

KROK 3

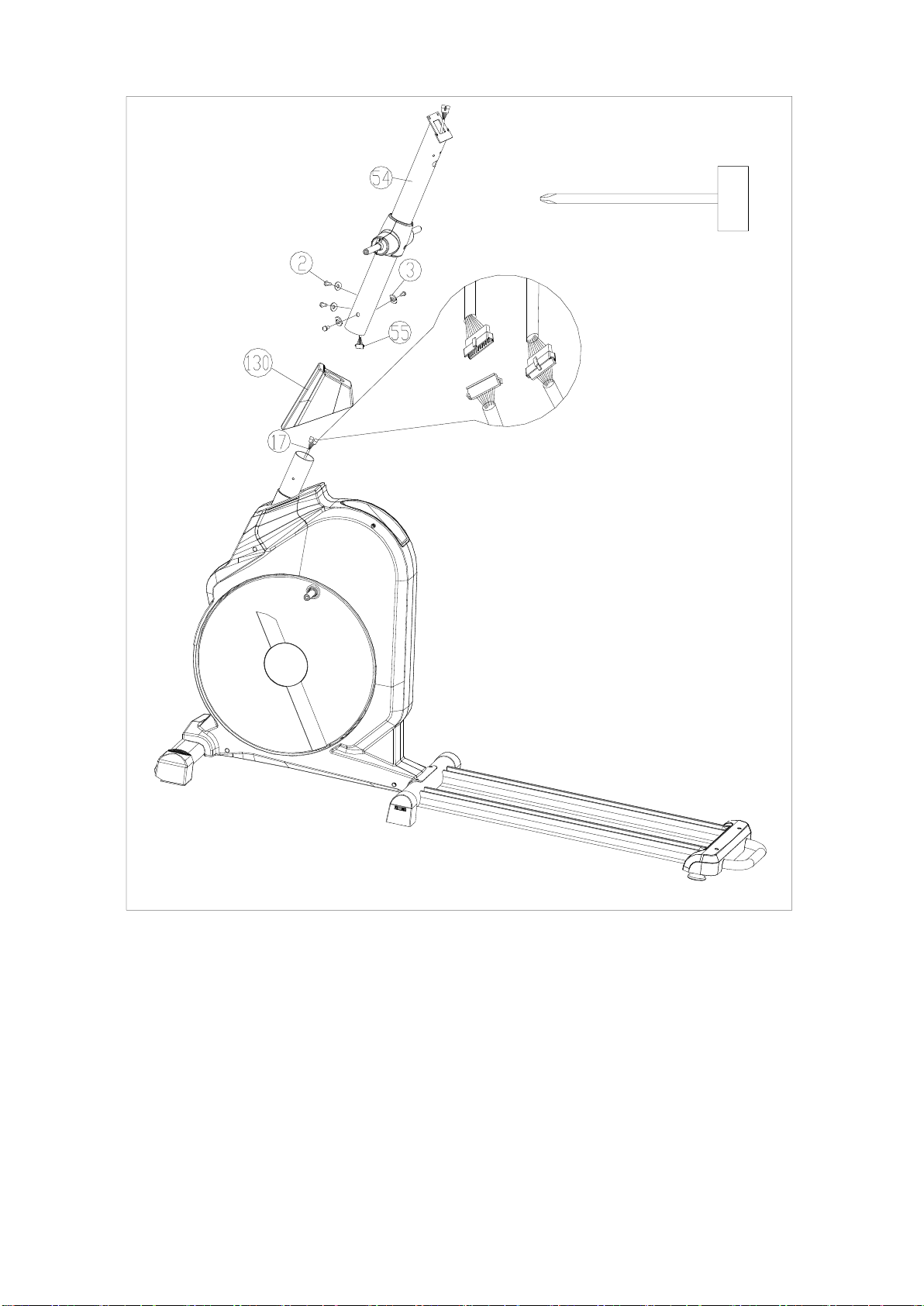

KROK 3:Mocowanie słupka komputera
1. Zamocuj osłonę słupka komputera(#130).
2. Patrząc na rysunek, podłącz przewód.
3. Przymocuj słupek komputera (#54) do ramy g za pomoc


KROK 4
KROK 4: Montaż lewego i prawego wspornika koła
1. Umieść prawy wspornik (#131) i lewy wspornik (#81) na osi,
następnie umieść je na szynie.
2. Podstawy pedału przymocuj używając podkładek (#135),
(#137) i śruby (#112).

KROK 5

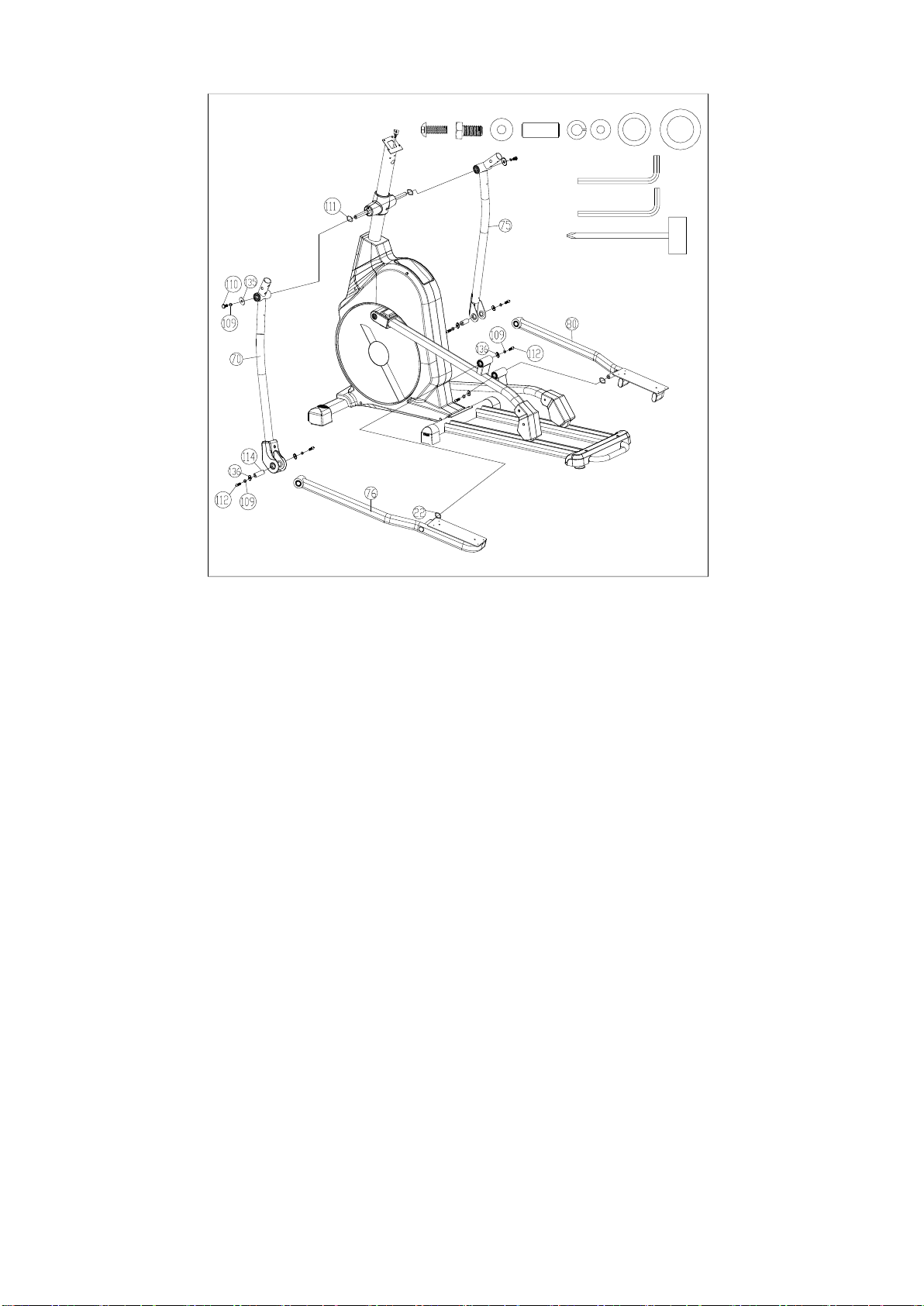

KROK 5: Montaż podstaw pedałów i dolnego dr
1. Przymocuj oś słupka komputera za pomocą podkładki (#111).
2. Umieść lewy dolny dr(#70) na osi słupka
komputera.
3. Przymocuj używając podkładki (#135), (#109) oraz (#110),
dokr
4. Zamocuj lew podstawa peda(#76) za pomocą podkładki (#22).
5. Lewą podstawę pedału (#76) umie, u
(#136), podk(#109) oraz (#112), dokr 


6. Tuleję (#114) po lewym dolnym dr(#70)
oraz podstaw (#76) za pomoc(#136)
podk(#109) oraz (#112), u
7. Prawą stronę przymocuj w ten sam sposób.
KROK 6

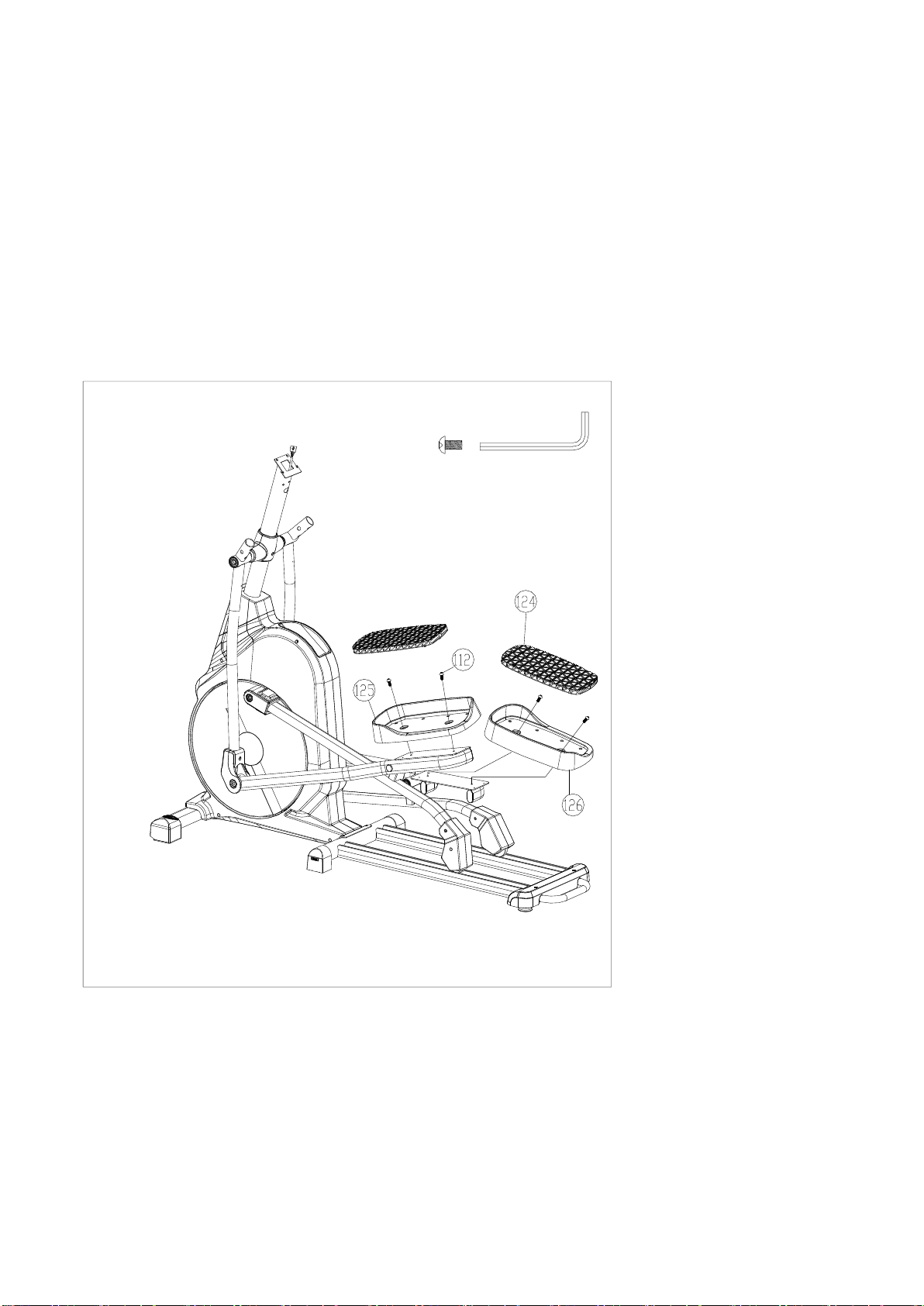

KROK 6: Mocowanie pedałów
1. Lewy pedał (#125) przymocuj za pomocą śruby (#112)
używając klucza sześciokątnego.
2. Podkładkę(#124) umie(#125).
3. Prawy pedał przymocuj w ten sam sposób.

KROK 7
KROK 7: Mocowanie kierownicy
1. Przewód czujnika (#64) prze
(#54), kierownicę przytwierdź za pomocą
podk(#3), (#109) i śruby (#112), u yj klucza
sze

KROK 8
KROK 8: Mocowanie komputera
1. Połącz przewód górny i przewody czujnika z komputerem (#
127).
2. Przymocuj komputer do słupka za pomocą śrub z tyłu
konsoli.

KROK 9
KROK 9: Mocowanie osłony
Przymocuj os(#128) oraz os(#129) do
słupka komputera za pomoc(#56).

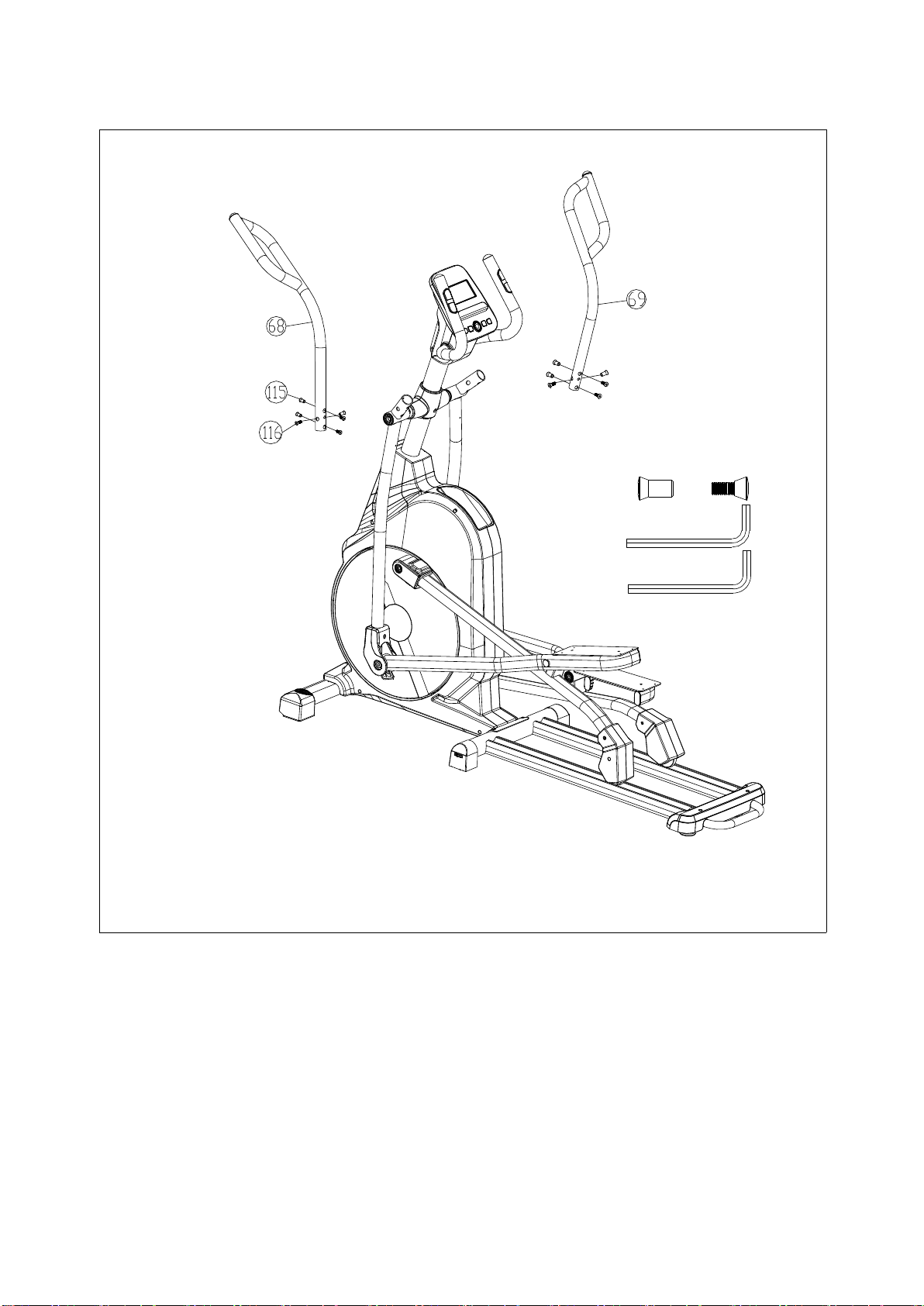

KROK 10
KROK 10: Mocowanie lewego i prawego drążka kierownicy
Umieść lewy górny drążek kierownicy (#68) w lewym dolnym
drążku kierownicy, przymocuj (#115) i (#116). Prawy
drążek przymocuj w ten sam sposób.

KROK 11

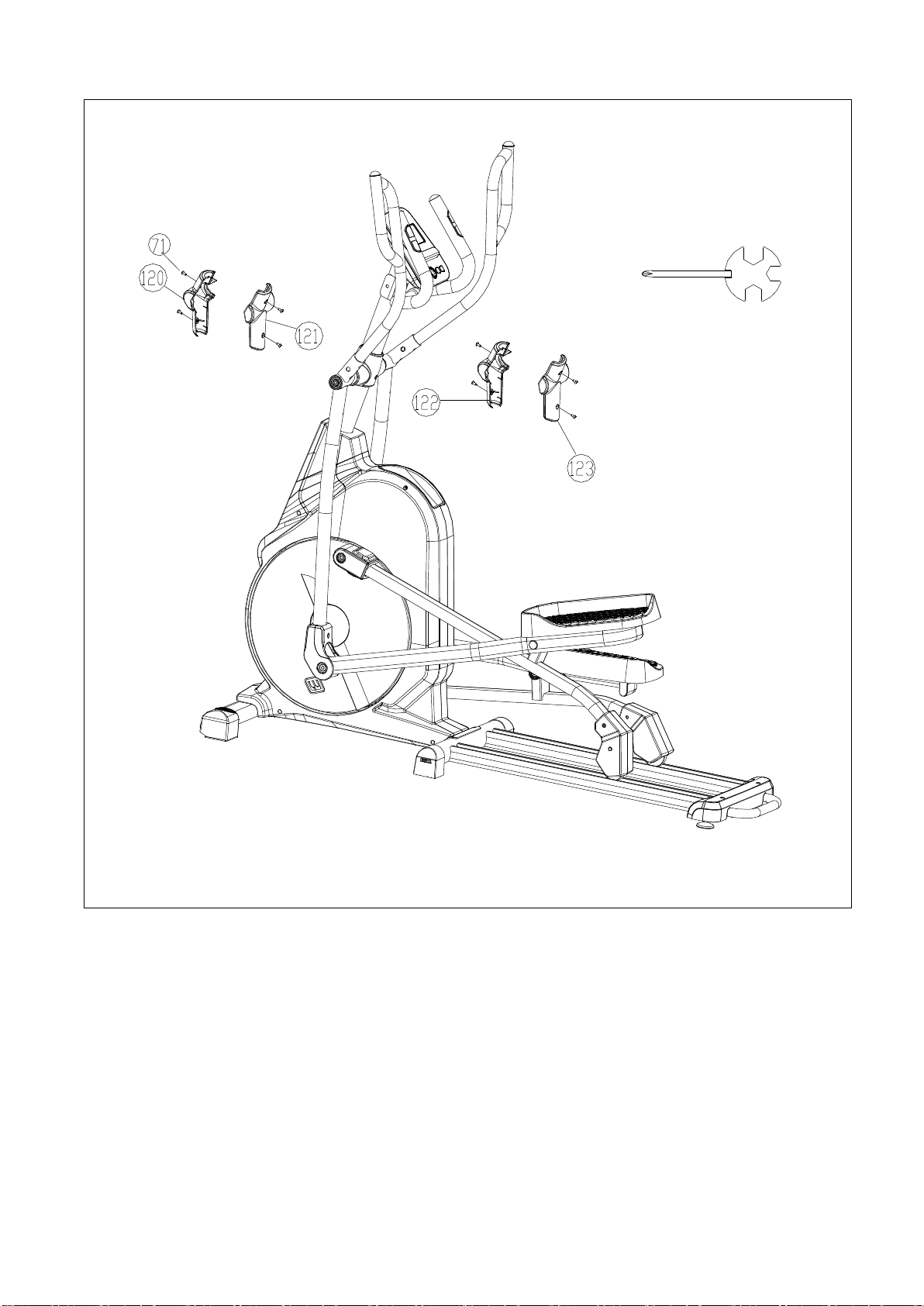

KROK 11:Mocowanie osłony kierownicy
Przednią osłonę (#120) i tylną osłonę (#121) przytwierdź za pomocą
śruby (#71). Prawą osłonę przymocuj w ten sam sposób.

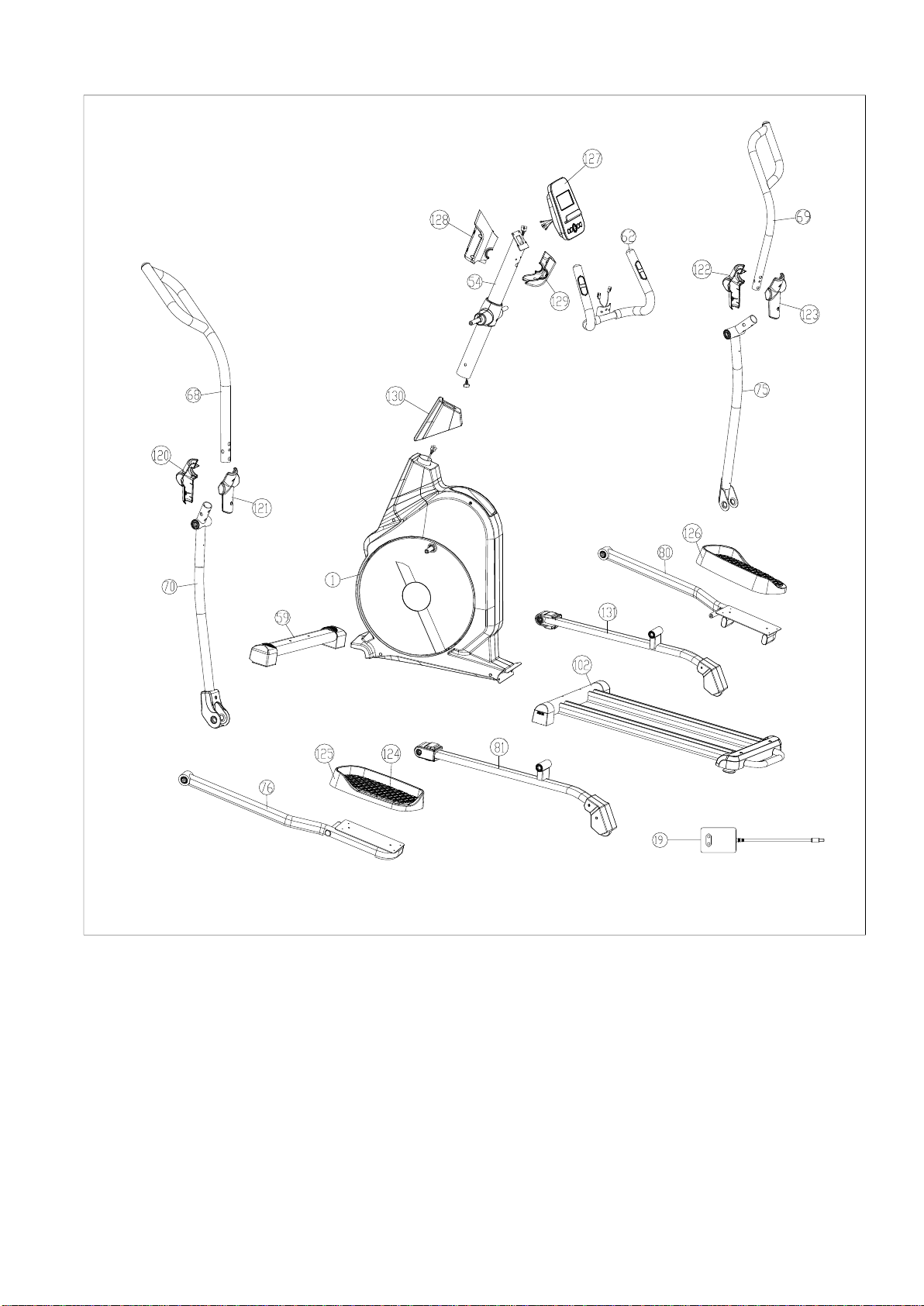

Schemat szczegółowy

Lista części
NO
Description
Q’ty
NO
Description
Q’ty
1
Rama główna
Q235
1
69
Prawy górny drążek
kierownicy
Q235
1
2

M8*P1.25*16L
2
70
Lewy dolny drążek
kierownicy
Q235
1
3
Podkładka
Ф8*Ф19*2T
11
71

M5*12L,
12
4
Osłona główna lewa
ABS
1
72

6003 2RS
4
5
Osłona główna prawa
ABS
1
73
Osłona przednia
podstawy pedału
ABS
1
6
Uchwyt na butelkę
ABS
1
74
Osłona tylna podstawy
pedału
ABS
1
7

ST3.9*50L
6
75
Prawy dolny drążek
kierownicy
Q235
1
8

3/16"*3/4"
10
76
Lewa podstawa pedału
Q235
1
9

ST3.9*10L
2
77

6004 2RS
4
10
Przewód silnikowy
120L
1
78
Tuleja
φ25.4*20.3L
2
11
Przewód kontroli
prędkości
350L,48L
1
79
Zasilacz
PP
4
12

M5*12L
2
80
Prawa podstawa
pedału
Q235
1
13
Pas
450J8
1
81
Wspornik koła lewy
Q235,
1
14
Dolny przewód czujnika
650L
1
82

6804 2ZZ
4
15

PP
1
83
Górna osłona koła
ABS
2
16

M5*10L
1
84
Dolna osłona koła
ABS
2
17
Przewód dolny
1100L
1
85

M5*12L,
10
18
Przewód DC
550L
1
86

ST4.2*50L,
2
19
Adapter
9V 1000mA,
1
87
Koło
φ71.8*24W,
2
20

6004 2RS
2
88

608 2ZZ
4
21
Nakr
M10*P1.25*10T
2
89
Tuleja
Ф19*15.4L,
4
22
Podkładka
Ф20.5*Ф30*0.3T
3
90
Ś
M8*62L*S20L,
2
23
Podkładka
Ф20.3*Ф30*0.5T
1
91
Nakr
M8*7T,13
2
24
Zacisk typu C
Ф18.5*Ф22.5*1T
1
92

Q235
2
25
Silnik
1
93
Tuleja
POM
4
26
Oś
φ20*156L
1
94

6002 2ZZ
4
27
Koło pasowe
φ289*9
1
95
Tuleja
φ8*φ11*4.5T
4
28
Magnes
φ15*2
1
96

M8*P1.25*60L*S20L
2
29

M8*P1.25*12L*5T
3
97
Dolna osłona podstawy
pedału
ABS
2
30
Mocowanie magnesu
ABS
1
98
Krzyż
Q235
2
31

ST3.9*10L
2
99

ST3.9*20L,
16
32
Koło zamachowe
φ280*32W*7KG
1
100
Tarcza
ABS
2
33

6000 2RS
1
101
Osłona tarczy
ABS
2

34

6300 2RS
1
102
Szyna ślizgowa
Q235
1
35
Oś koła zamachowego
3/8"-26*123L
1
103
Wspornik
PP+PA
2
36
Tuleja plastikowa
φ10*φ15.8*6mm,PA
1
104
Osłona szyny
ślizgowej
ABS
1
37
Nakr
3/8"-26*10T
2
105
Nakrętka
M8*18L（M8*9L）
2
38
Nakr
3/8"-26*4.5T,17
3
106
Talerz zabezpieczający
3T
2
39
Magnes
VE410
1
107
Zaślepka
PVC
2
40

M6*P1.0*60L
1
108

M8*P1.25*55L*S13
2
41
Nakr
M6*4.5T,10
1
109
Podkładka
Ф8.1*2.5T
19
42
Podkładka
φ6.5*φ19*1.5T
1
110

M8*P1.25*20L
2
43
Nakr
M6*5.5T,10
2
111
Podkładka
Ф17.5*Ф25*0.3T
2
44
Spr
φ9.8*φ15.2*φ1.2*50.4L
1
112

M8*P1.25*20L
19
45

M8*P1.25*45L*S17
1
113

ST2.9*20L,
4
46
Nakr
M8*7T,13
3
114
Oś podstawy pedału
Ф20*50L,
2
47
Wspornik
Q235
1
115
Nakrętka
M8*16L,
6
48

6200 2ZZ
3
116

M8*20L,
6
49
Podkładka
Ф10*Ф15*0.3T,
1
117
Klucz harpunowy
13.14.17
1
50

M6*P1.0*70L
3
118
Klucz sześciokątny
6mm*30mml*84mml
2
51

M8*20L,5
1
119
Klucz
13.14
1
52
Nakr
M8*7T,13
2
120
Osłona
ABS
2
53
Podkładka
φ8.5*φ25*0.5T
2
121
Osłona
ABS
2
54
Słupek komputera
Q235
1
122
Osłona
ABS
2
55
Przewód górny
750L
1
123
Osłona
ABS
2
56
Śruba
M5*10L
4
124
Miękka podkładka
TPE
2
57
Osłona słupka
komputera
ABS
8
125
Pedał lewy
PP
1
58
Osłona słupka
komputera
ABS
8
126
Pedał prawy
PP
1
59
Stabilizator przedni
40*80*1.5T*560L
1
127
Komputer
1
60
Zaślepka przednia, lewa
PP+PA+A3,
1
128
Osłona przednia
ABS
1
61
Zaślepka przednia,
prawa
PP+PA+A3,
1
129
Osłona tylna
ABS
1
62
Kierownica
Q235
1
130
Osłona słupka
komputera
ABS
1
63
Uchwyt
φ23*3T*460L,STR
2
131
Wspornik koła prawy
Q235
1
64
Przewód czujnika
700L
2
132
Podkladka
Ф6.5*Ф14*1T,
1
65
Czujnik
12B
2
133
Podkładka
Ф8*Ф19*2T,
3
66

ST3.5*20L
2
134
Podkładka
Ф6*Ф19*2T,
16
67
Zaślepka
PVC
2
135
Podkładka
Ф8*Ф22*2T,
4
68
Lewy górny drążek
kierownicy
Q235
1
136
Podkładka
Ф8.5*Ф25*2T,
6
137
Podkładka
Ф15，
2
