HMS Premium STR10 User manual

STR10

Uwagi dotyczące bezpieczeństwa
1. Przed pierwszym użyciem należy zapoznać się dokładnie z instrukcją i zachować ją na
przyszłość.
2. Należy uwzględnić wszystkie ostrzeżenia i środki ostrożności łącznie z etapami montażu.
Z maszyny można korzystać jedynie zgodnie z jej przeznaczeniem.
3. Mając na względzie własne bezpieczeństwo, produkt należy zmontować i użytkować
zgodnie z niniejszą instrukcją. Należy poinformować wszelkich innych użytkowników o
zasadach bezpiecznego użytkowania.
4. Należy chronić urządzenie przed dostępem dzieci i zwierząt. Dzieci nie powinny
przebywać w pobliżu maszyny bez nadzoru. Maszynę może montować i użytkować
jedynie osoba dorosła.
5. Maszynę należy ustawić na płaskiej, suchej i czystej nawierzchni i zapewnić swobodną
przestrzeń minimum 0,5 m od innych przedmiotów, aby zwiększyć poziom
bezpieczeństwa. Dywan lub podłogę należy zabezpieczyć osłoną.
6. Maszyny nie wolno używać na świeżym powietrzu.
7. Przyrząd należy sprawdzić pod kątem uszkodzeń lub zużycia przed każdym
użytkowaniem. Należy regularnie sprawdzać wszystkie śruby i nakrętki. Wszystkie
powinny być ściśle dokręcone. W razie konieczności należy je dokręcić. W trosce o
własne bezpieczeństwo nigdy nie wolno korzystać z uszkodzonego lub zużytego sprzętu.
8. Należy zaprzestać użytkowania, gdy na sprzęcie pojawią się ostre krawędzie.
9. Jeżeli maszyna zacznie wydawać niecodzienne dźwięki należy przerwać użytkowanie.
10. Żadna regulowana część nie powinna wystawać, ani utrudniać ruchów użytkownika. Z
maszyny może korzystać tylko jedna osoba w danym momencie.
11. Maszyna nie jest przeznaczona do celów terapeutycznych.
12. Zależy zachować ostrożność przy podnoszeniu lub transporcie maszyny, aby uniknąć
kontuzji pleców. Należy korzystać jedynie z odpowiednich technik podnoszenia lub
zapewnić sobie pomoc drugiej osoby.
13. Nie wolno wprowadzać modyfikacji w konstrukcji produktu. W razie potrzeby należy
skontaktować się z autoryzowanym serwisem.
14. Maksymalna waga obciążenia: 100 kg
15. Sprzęt zaliczony został do klasy H według normy EN ISO 20957-1 i jest przeznaczony
wyłącznie do użytku domowego. Nie może być używany w celach terapeutycznych,
rehabilitacyjnych i komercyjnych.
Dane techniczne
Wymiary produktu: 70 x 68 x 68 cm
Waga netto: 16 kg
Waga brutto: 17 kg
Maksymalna waga obciążenia: 100 kg

Lista części
Lp.
Opis
Ilość
1
Rurka, klamra krzyżowa
1
2
Lewy tylny stabilizator
1
3
Prawy tylny stabilizator
1
4
Noga stojaka
1
5
Podstawka lewa
1
6
Podstawka prawa
1
7
Wieszak na ręcznik
1
8
Podnóżek
4
9
Dolny pasek podtrzymujący
1
10
Nakrętka - NL0,375 - 16
20
11
Podkładka płaska regular
36
12
Śruba - BHCS 0.375-16x3.0 G2
8
13
Śruba - BHCS 0.375X16X2.75 G2
4
14
Śruba - BHCS 0.375X16.2X2.5 G2
4
15
Śruba - BHCS 0.375X16.X1.0
4
16
Koła
4
17
Talerz z logo
1

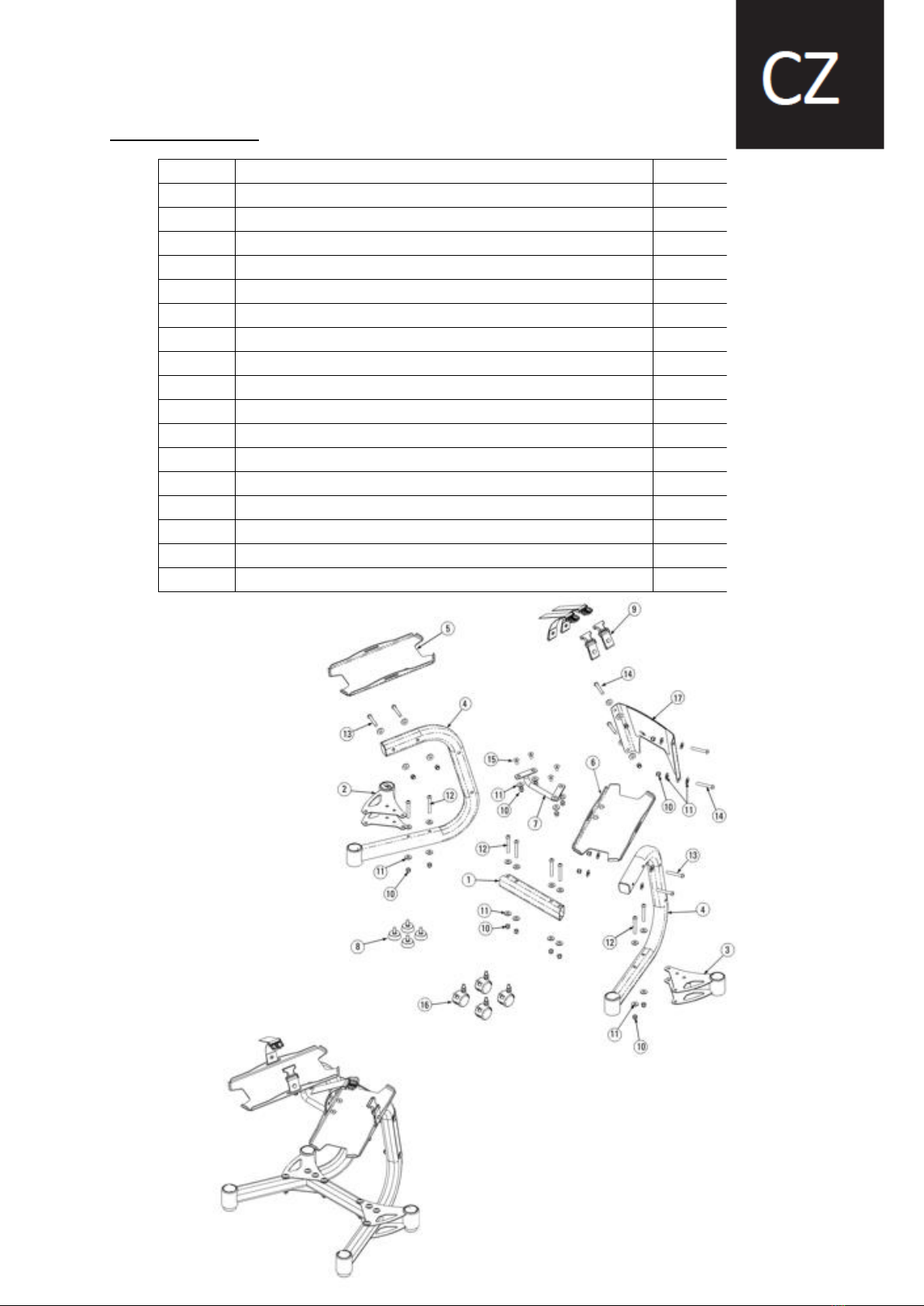

Narzędzia potrzebne do montażu
1. Klucz imbusowy 7/32 ‘’
2. Klucz nasadowy 9/16 ‘’
3. Klucz lub klucz regulowany 9/16 ‘’
4. Nożyczki lub scyzoryk do przecięcia folii
Montaż
Krok 1.
Części: noga stojaka (4), lewy tylny stabilizator (2),
śruby 2 szt. (12), podkładki 4 szt. (11), nakrętki 2 szt.
(10).
Narzędzia: klucz 7/32’’
Połącz lewy tylny stabilizator (2) do nogi stojaka (4)
używając elementów do montażu tak, jak pokazano na
rysunku 1.
Uwaga! Nie dokręcaj zbyt mocno
Krok 2.
Części: nogi stojaka (4), prawy tylny stabilizator (3), śruba 2 szt. (12), podkładki 4 szt. (11),
nakrętki 2 szt. (10)
Narzędzia: klucz 7/32 ‘’
Połącz prawy tylny stabilizator (3) do nogi stojaka (3)
używając elementów do montażu tak, jak pokazano
na rysunku 2
Uwaga! Nie dokręcaj zbyt mocno
Rys. 1
Rys. 2
Rys. 2

Krok 3.
Części: klamra krzyżowa (1), noga lewa –
krok 1, noga prawa –krok 2, śruby 4 szt.
(12), podkładki 8 szt. (11), nakrętki 4 szt.
(10).
Narzędzia: klucz 7/32 ‘’
Podłącz klamrę (1) z prawym tylnym
stabilizatorem (2) i lewym tylnym
stabilizatorem (3) używając elementów do
montażu tak, jak pokazano na rysunku 3.
Upewnij się, że węższy koniec klamry (1)
jest blisko nóg stojaka (4).
Uwaga! Nie dokręcaj zbyt mocno
Krok 4.
Części: baza stojaka, uchwyt na ręcznik (7),
śruba 1”4 szt. (15), podkładki 4 szt. (11),
nakrętki 4 szt. (10).
Narzędzia: klucz 7/32’’, klucz nasadowy 9/16’’
lub klucz regulowany
1. Zamontuj uchwyt na ręcznik (4) do lewej
podstawki (5) i prawej (5) używając
części do montażu tak, jak pokazano na
rysunku 7. Dokręć śruby ręcznie tak, aby nie odstawały.
Upewnij się, że wszystkie śruby są dobrze dokręcone.
Dla bezpieczeństwa dokręć części z
kroku 1,2 i 3.
Krok 5.
Części: baza stojaka-krok 4, podstawka
lewa (5), śruba 2,75‘’ 2 szt. (13),
podkładki 4 szt. (11), nakrętki 2 szt. (10)
Narzędzia: śruba 7/32’’, klucz
nasadowy 9/16’’ lub klucz regulowany
Dobrze przytwierdź lewą podstawkę (5)
do bazy stojaka (4) używając części do
montażu tak, jak pokazano na rysunku 5.
Uwaga! Upewnij się, że otwory na wkręty w podstawce skierowane są do środka stojaka.
Rys. 3
Rys. 4
Rys. 5
Rys. 4

Krok 6.
Części: baza stojaka – krok 5,
podstawka prawa (6), śruba 2,75’’ 2
szt. (13), podkładki 4 szt. (11), nakrętki
2 szt. (10)
Narzędzia: klucz 7/32’’ lub klucz
regulowany
Dobrze przytwierdź prawą podstawę
(6) lewej nogi stojaka (4) używając części do montażu tak, jak pokazano na rysunku 6.
Uwaga! Upewnij się, że otwory na wkręty znajdują się dokładnie do środka stojaka.
Krok 7.
Części: nogi stojaka i klamra – krok 3,
talerz główny (17), śruby 2,5’’ 4 szt. (14),
podkładki 8 szt. (11), nakrętki 4 szt. (10).
Narzędzia: klucz 7/32 ‘’, klucz nasadowy
9/16’’ lub klucz regulowany
1. Zamocuj talerz główny (17) do
obydwóch nóg (4) używając
części do montażu tak, jak
pokazano na rysunku 4.
Uwaga! Upewnij się, że końce talerza
centralnego znajdują się na przeciwnych stronach nóg oraz że logo znajduje się na górze.
2. Dla bezpieczeństwa dokręć części z
kroku 1,2 i 3.
Krok 8.
Części: baza stojaka – krok 7, podnóżki (8) lub
kółka (16), dolne paski podtrzymujące (9)
Zamocuj podnóżki (8) oraz kółka (16) zarówno
do tylnego lewego wspornika oraz do tylnego
prawego wspornika (3) do obydwu nóg (4) –
tak, jak na rysunku 8.
Zamocuj dolne paski (9) do lewej (5) i prawej
(6) podstawki tak, jak przedstawiono na
rysunku 8.
Rys. 6
Rys. 8
Rys. 7

SAFETY PRECAUTIONS
1. Read this manual carefully before first using and retain it for future reference.
2. Observe all warnings and preacutions including assembly steps. Use it only for intended
purpose.
3. Assemble and use it only according to this manual to assure your safety. Inform all other users
autu safe usage.
4. Keep it away from children and pets. Don’t let children unattended near this device. Only an
adult person may assemble and use it.
5. Put it only on a flat, dry and clean surface and keep a safety safety clearance of at least 0.5 m
from other objects for higher safety. Use a protective cover to protect carpet or floor.
6. Don’t use it outdoors.
7. Check this device for damage or wearing before each using. Regularly check all bolts and nuts.
They should be well tightened, Re-tighten, if necessary. Never use damaged or worn device to
assure your safety.
8. If some sharp edges occur, stop using.
9. If you hear some unusual noises coming from this device, stop using.
10. No adjustable part should protrude and obstruct user movements. Only one person may use it
at time.
11. It is not intended for therapeutic purpose.
12. Pay attention while lifting or transporting it to avoid back injury. Use only proper lifting
techniques or ask some other person for help.
13. Don’t do any improper modification of this product. If necessary, contact authorized service.
14. Max user weight: 100 kgs
15. The equipment falls into class H according to standard EN ISO 20957-1 and is intended for home
use only. It cannot serve therapeutic, rehab or commercial purposes.
Technical data
Product size: 70 x 68 x 68 cm
Weight netto: 16 kg
Weight brutto: 17 kg
Max load: 100 kg

Parts list
Description
Qty.
1
Tube, bottom cross brace
1
2
Assembly, rear left stabilizer
1
3
Assembly, rear right stabilizer
1
4
Assy, stand leg
1
5
Weloment, left dumbbell platform
1
6
Weloment, right dumbbell platform
1
7
Weloment, towel bar
1
8
Foot pegs
4
9
Hold down straps, 2F, 2M
1
10
Nut - NL0,375 - 16
20
11
Washer-flat
36
12
Screw - BHCS 0.375-16x3.0 G2
8
13
Screw - BHCS 0.375X16X2.75 G2
4
14
Screw - BHCS 0.375X16.2X2.5 G2
4
15
Screw - BHCS 0.375X16.X1.0
4
16
Wheels
4
17
Plate, center W/logo
1

Tools required
1. Allen wrench 7/32’’
2. Socket 9/16’’
3. Wrench or adjustable wrench
4. Utility knife or scissors to cut nylon ties
Assembly
Step 1.
Parts: Stand leg (4), rear left stabilizer (2), 3’’ screws 2 pcs.
(12), washers 4 pcs. (11), nuts 2pcs. (10).
Tools: Hex key 7/32’’
Attach the rear left stabilizer (2) to the stand leg (4) using
the hardware shown in figure 1.
Note: Do not tighten hardware.
Step 2.
Parts: Stand leg (4), rear right stabilizer (3), 3’’ screws 2 pcs. (12), washers 4 pcs. (11), nuts 2
pcs. (10).
Tools: Hex key 7/32’’
Attach the rear right stabilizer (3) to the stand leg (4)
using the hardware shown in figure 2.
Note: Do not tighten hardware.

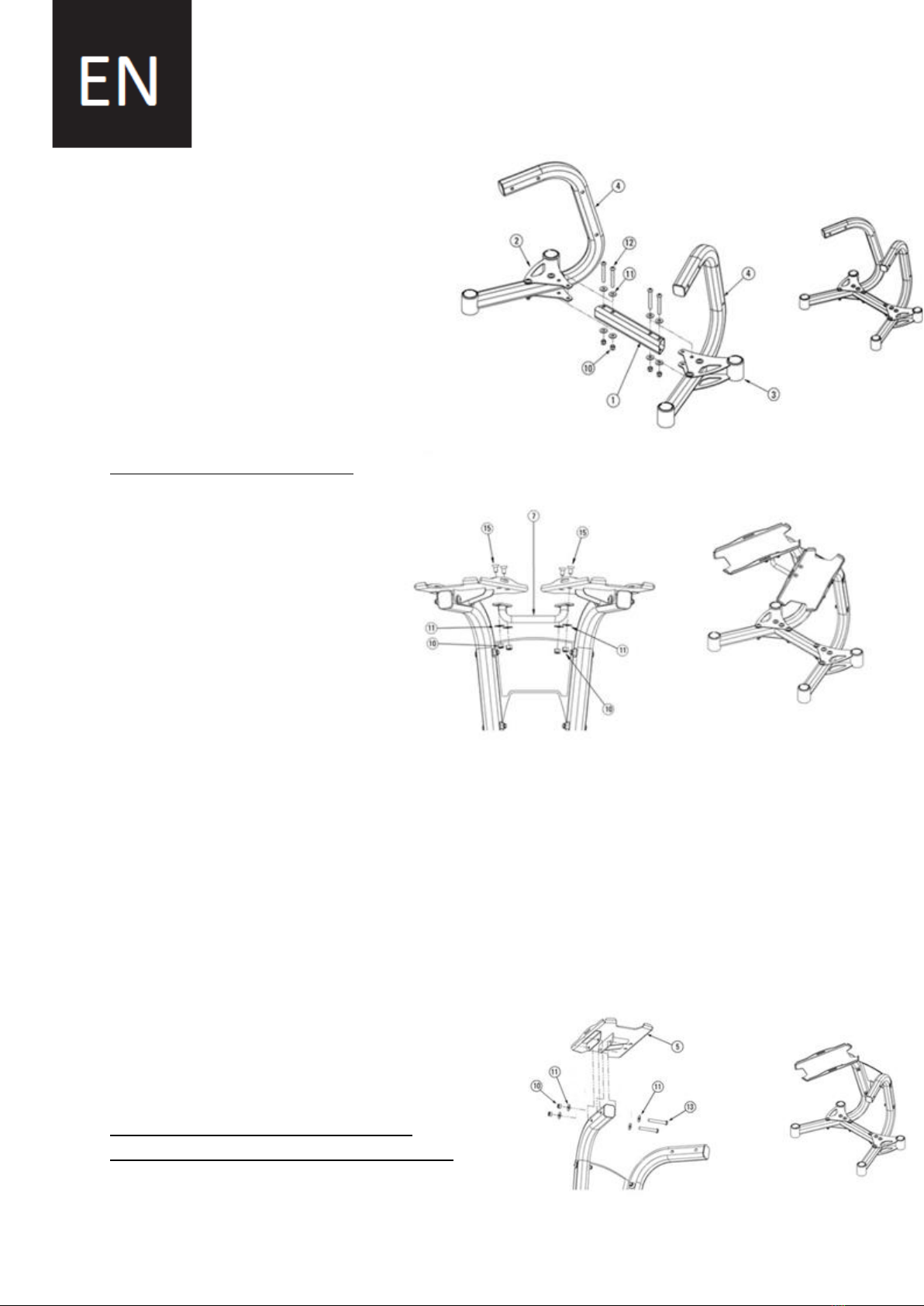

Fig. 1
Fig. 2

Step 3.
Parts: Cross brace (1), left
stand leg assembly from step 1, right leg
assembly from step 2, 3’’ screws 4pcs. (12),
washers 8 pcs. (11), nuts 4pcs. (10).
Tools: Hex key 7/32’’.
Attach the bottom cross brace (1) to the
rear left stabilizer (2) and rear right
stabilizer (3) using the hardware shown in
figure 3. Make sure that the narrower edge
of the cross brace (1) is closer to the stand
leg (4) uprights.
Note: Do not tighten hardware.
Step 4.
Parts: stand assembly from step 5,
towel bar (7), 1’ screws 4pcs. (15),
washers 4pcs. (11), nuts 4pcs. (10).
Tools: Hex key 7/32’’,
Wrench/Socket 9/16’’ or adjustable
wrench
1. Attach the towel bar (7) to
the left dumbbell platform
(5) and the right dumbbell platform (6) using hardware shown in figure 7. Hand
tighten screws in a cross pattern, to ensure even fit.
2. Tighten all screws securely.
Step 5.
Parts: Stand base assembly from step 4, left dumbbell platform (5), 2.75’’ screws 2pcs. (13),
washers 4pcs. (11), nuts 2pcs. (10).
Tools: Hex key 7/32’’, Wrench/Socket 9/16’’ or
adjustable wrench
Secure the left dumbbell platform (5) to left
stand leg (4) using the hardware shown in figure
5.
Note: Make sure the screw holes in the
platform are toward the center of the stand.
Fig. 3
Fig. 4
Fig. 5
Fig. 7

Step 6.
Parts: stand base assembly from step 5,
riht dimbbell platform (6), 2.75’’ screws
2pcs. (3), washers 4pcs. (11), nuts 2pcs.
(10).
Tools: Hex key 7/32’’, Wrench/Socket
9/16’’ or adjustable wrench
Secure the right dumbbell platform (6)
to right stand leg (4) using the hardware
shown in figure 6.
Note: Make sure the screws holes in
the platform are toward the center of
the stand.
Step 7
Parts: stand leg and cross brace assembly from
step 3, center plate (17), 2.5’’ screws 4 pcs. (14),
washers 8pcs. (11), nuts 4pcs. (10).
Tools: Hex key 7/32’’, Wrench/Socket 9/16’’ or
adjustable wrench
1. Install the center plate (17) to both stand
legs (4) using the hardware shown in figure
4.
Note: Make sure that center plate edges are on the outer sides of the legs and that the
logo on the plate is right side up.
2. Tighten all hardware from steps 1,2 and 3 securely.
Step 8
Parts: stand assembly from step 7, foot pegs (8)
or caster wheels (16), hold down straps (9)
Attach either food pegs (8) or caster wheels (16)
to the rear left stabilizer (2), the rear right
stabilizer (3) and both stand legs (4). See figure
8.
Attach the hold down straps (9) to the left
dumbbell platform (5) and the right dumbbell
platform (6) as shown in figure 8.
Fig. 6
Fig. 8
Fig. 7

Bezpečnostní upozornění
1. Před prvním použitím se důkladně seznamte s tímto návodem a uschovejte jej pro
následné použití.
2. Měly by být vzaty v úvahu všechna varování a bezpečnostní opatření včetně postupu
montáže. Stojan lze používat pouze k určenému účelu.
3. S ohledem na svou vlastní bezpečnost by měl být výrobek sestaven a používán v souladu
s tímto návodem. Všichni ostatní uživatelé by měli být informováni o zásadách
bezpečného používání.
4. Zabezpečte zařízení proti přístupu dětí a zvířat. Děti by neměly zůstat u stroje bez dozoru
dospělé osoby. Stroj může být sestaven a používán pouze dospělým.
5. Stroj by měl být umístěn na plochém, suchém a čistém povrchu, stojan umístěte alespoň
0,5 m od jiných předmětů, aby se zvýšila úroveň bezpečnosti. Koberec nebo podlaha
musí být chráněna krytem nebo podložkou.
6. Stojan používejte pouze uvnitř budov.
7. Před každým použitím je třeba zkontrolovat poškození nebo opotřebení zařízení.
Pravidelně kontrolujte všechny šrouby, matice a spoje. Všechny by měly být pevně
utažené. V případě potřeby je utáhněte. Z důvodu vaší bezpečnosti nikdy nepoužívejte
poškozené nebo opotřebované zařízení.
8. Přestaňte používat, když se na zařízení objeví ostré hrany.
9. Pokud zařízení začne vydávat neobvyklé zvuky, přestaňte jej používat.
10. Žádná nastavitelná část by neměla vyčnívat nebo bránit pohybu uživatele. Pouze jedna
osoba může stroj používat ve stejnou chvíli.
11. Stojan nelze používat k terapeutickým účelům.
12. Při zvedání nebo přepravě stroje je třeba dbát na to, aby nedošlo ke zranění zad.
Používejte pouze vhodné techniky zdvihu nebo zajistěte pomoc jiné osoby.
13. Je zakázáno provádět úpravy konstrukce výrobku. V případě potřeby se obraťte na
autorizované servisní středisko.
14. Maximální hmotnost uživatele: 100 kg
15. Zařízení spadá do normy H podle normy EN ISO 20957-1 a je určen výhradně pro domácí
použití. Nemůže být používán pro terapeutické, rehabilitační a komerční účely.
Technické parametry
Rozměry: 70 x 68 x 68 cm
Hmotnost netto: 16 kg
Hmotnost brutto: 17 kg
Maximální zatížení: 100 kg

Seznam částí
Pozice
Název
Počet
1
Trubka, křížová spojka
1
2
Levý zadní stabilizátor
1
3
Pravý zadní stabilizátor
1
4
Noha stojanu
2
5
Podložka levá
1
6
Podložka pravá
1
7
Věšák na ručník
1
8
Gumová nožka
4
9
Řemínek s karabinou
2
10
Matice - NL0,375 - 16
20
11
Plochá podložka
36
12
Šroub - BHCS 0.375-16x3.0 G2
8
13
Šroub - BHCS 0.375X16X2.75 G2
4
14
Šroub - BHCS 0.375X16.2X2.5 G2
4
15
Šroub - BHCS 0.375X16.X1.0
4
16
Kolečko
4
17
Štítek s logem
1

Nářadí potřebné k montáži
1. Imbusový klíč 7/32 ‘’
2. Imbusový klíč 9/16 ‘’
3. Klíč 9/16 ‘’
4. Nůžky nebo nůž
Montáž
Krok 1.
Části: noha stojanu (4), levý zadní stabylizátor (2),
šrouby 2 ks. (12), podložky 4 ks. (11), matice 2 ks. (10).
Nářadí: klíč 7/32’’
Přišroubujte levý zadní stabilizátor (2) k noze stojanu (4)
za použití dílů tak, jak je ukázáno na obrázku 1.
POZOR! Spoje příliš nedotahujte
Krok 2.
Části: noha stojanu (4), pravý zadní stabilizátor (3),
šroub 2 ks. (12), podložka 4 szt. (11), matice 2 ks. (10)
Nářadí: klíč 7/32 ‘’
Přišroubujte pravý zadní stabilizátor (3) k noze
stojanu (3) za použití dílů tak, jak je ukázáno na
obrázku 2.
POZOR! Spoje příliš nedotahujte
Obr. 1
Obr. 1
Obr. 2

Krok 3.
Části: křížová spojka (1), levá noha – krok
1, pravá noha – krok 2, šrouby 4 ks. (12),
podložky 8 ks. (11), matice 4 ks. (10).
Nářadí: klíč 7/32 ‘’
Spojte křížovou spojku (1) s pravým
zadním stabilizátorem (2) a levým zadním
stabilizátorem (3) za použití dílů tak, jak
je ukázáno na obrázku 3. Ujistěte se, že
užší strana spojky (1) je vzadu.
POZOR! Spoje příliš nedotahujte
Krok 4.
Části: základna stojanu- krok 6, věšák
na ručník (7), šroub 1’’ 4 ks. (15),
podložka 4 ks. (11), matice 4 ks. (10).
Nářadí: klíč 7/32’’, klíč 9/16’’
1. Přišroubujte věšák na ručník
(4) k levé (5) i pravé podložce
(6) za použití dílů tak, jak je
ukázáno na obrázku 7. Rukou
dotáhněte šrouby tak, aby
nevyčnívaly.
2. Ujistěte se, že všechny spoje jsou dotaženy.
Krok 5.
Části: základna stojanu - krok 4, levá podložka (5),
šroub 2,75‘’ 2 ks. (13), podložky 4 ks. (11), matice
2 ks. (10)
Nářadí: Imbusový klíč 7/32’’, klíč 9/16’’
Dobře připevněte podložku (5) k základně stojanu
(4) za použití dílů tak, jak je ukázáno na obrázku 5.
Uwaga! Ujistěte se, že otvory pro šrouby v
podložce směřují do středu stojanu.
Obr. 3
Obr. 5
Obr. 4

Krok 6.
Části: základna stojanu – krok 5, pravá
podložka (6), šroub 2,75’’ 2 ks. (13),
podložky 4 ks. (11), matice 2 ka. (10)
Nářadí: klíč 7/32’’
Dobře připevněte podložku (6) k
základně stojanu (4) za použití dílů tak,
jak je ukázáno na obrázku 6.
Uwaga! Ujistěte se, že otvory pro šrouby v podložce směřují do středu stojanu.
Krok 7.
Části: nohy stojanu se spojkou – krok
3, štítek s logem (17), šrouby 2,5’’ 4
ks. (14), podložky 8 ks. (11), matice 4
ks. (10).
Nářadí: klíč 7/32 ‘’, klíč 9/16’’
1. Přišroubujte štítek (17) k
oběma nohám (4) za použití
dílů tak, jak je ukázáno na
obrázku 4.
Pozor! Ujistěte se, že logo je na
horní straně
2. dotáhněte všechny spoje z kroku 1, 2 a
3.
Krok 8.
Části: základna stojanu – krok 7, gumové
nožičky (8) nebo kolečka (16), řemínky s
karabinou (9)
Připevněte gumové nožičky (8) nebo kolečka
(16) do pravého i levého stabilizátoru (3) a
zároveň do obou noh (4) – tak, jak je na obrázku
8.
Připevněte řemínky s karabinou (9) k levé (5) i
pravé (6) podložce tak, jak je ukázáno na
obrázku 8.
Rys. 6
Obr. 8
Obr. 4

KARTA GWARANCYJNA
Nazwa artykułu:
Kod EAN:
Data sprzedaży:
WARUNKI GWARANCJI
1. Sprzedawca w imieniu Gwaranta udziela gwarancji na terytorium RP na okres 24 miesięcy od daty sprzedaży.
2. Gwarancja będzie respektowana przez sklep lub serwis po przedstawieniu przez klienta:
-czytelnie i poprawnie wypełnionej karty gwarancyjnej z pieczątką sprzedaży oraz podpisem sprzedawcy
-ważnego dowodu zakupu sprzętu z datą sprzedaży / rachunku /
-reklamowanego towaru
3. Ewentualne wady i uszkodzenia ujawniane w okresie gwarancyjnym będą naprawiane bezpłatnie w terminie nie dłuższym niż 21 dni
od daty dostarczenia towaru do sklepu lub serwisu.
4. W przypadku konieczności sprowadzenia części z importu okres gwarancji może się wydłużyć o czas niezbędny do jej sprowadzenia
jednak nie dłużej niż o 40 dni.
5. Gwarancją nie są objęte: - Uszkodzenia mechaniczne i wywołane nimi wady,
-uszkodzenia i wady wynikłe wskutek niewłaściwego z przeznaczeniem użytkowania i przechowywania,
-niewłaściwy montaż i konserwacja,
-uszkodzenia i zużycie takich elementów jak: linki, paski, elementy gumowe, pedały, uchwyty z gąbki, kółka,
łożyska itp.
6. Gwarancja traci ważność w przypadku: - Upływu terminu ważności,
-samodzielnych napraw,
-nieprzestrzegania zasad prawidłowej eksploatacji.
7. Duplikaty karty gwarancyjnej nie będą wydawane.
8. Produkt oddany do naprawy powinien być kompletny i czysty. W przypadku stwierdzenia braków ,serwis ma prawo
odmówić przyjęcia do naprawy . W przypadku dostarczenia brudnego produktu serwis może odmówić jego przyjęcia lub
też na koszt klienta za jego pisemną zgodą dokonać czyszczenia.
9. Gwarancją nie są objęte czynności związane z montażem ,konserwacją które zgodnie z instrukcją obsługi użytkownik
zobowiązany jest wykonać we własnym zakresie.
10. Gwarant informuje również, że prowadzi serwis pogwarancyjny.
11. Towar powinien być w oryginalnym opakowaniu i zabezpieczony do wysyłki.
Gwarancja na sprzedany towar nie wyłącza, nie ogranicza ani nie zawiesza uprawnień kupującego wynikających z
niezgodności towaru z umową.
Lp.
Data
zgłoszenia
Data
wydania
Przebieg
napraw
Podpis
odbierającego
(sklep,
właściciel)

GUARANTEE CARD
Article name:
EAN code:
Date of sale:
GUARANTEE TERMS
1. The Seller provides guarantee on behalf of the Guarantor within the territory of the Republic of Poland for the period of 24 months
from the date of sale.
2. The Guarantee will be recognised by the shop or service centre after the client provides:
- clearly and correctly filled-in guarantee card with the sale
stamp and the seller’s signature - valid purchase confirmation
for the equipment including the date of sale / bill / - complained
product.
3. Possible defects and damages revealed during the guarantee period shall be remedied free of charge within not more than 21 days
from the delivery of the product to the shop or service.
4. Should it be necessary to import some components, the guarantee term can be extended by the period required to import such
part, however such period shall not be longer than 40 days.
5. The guarantee does not cover:
-mechanical damages and subsequent defects,
-damages and defects resulting from incorrect storage and usage of the equipment against its purpose,- incorrect assembly and
maintenance,
-damages and consumption of such elements as: cables, straps, rubber parts, pedals, sponge grips, wheels, bearings, etc.
6. The guarantee expires in the event of:
-expiry of the validity term,
-self-repairs,
-failure to follow the rules of correct operation.
7. No duplicates of the guarantee cards shall be issued.
8. The product handed over for repair should be complete and clean. If some parts are missing, the service is entitled to refuse to
accept the product for repair. The service may refuse to accept a dirty product or clean in on the client’s expense after the client’s
written permit.
9. The guarantee does not cover activities related to assembly, maintenance, which, according to the instruction, the user is obliged
to perform themselves.
10. The Guarantor also informs that they offer post-guarantee service.
11. The product should be provided in its original packaging and should be secured for shipment.
The guarantee for sold goods is not exclusive, does not limit or suspend entitlements of the buyer resulting from the non-compliance
of the product with the agreement.
THE EQUIPMENT IS NOT INTENDED FOR REHABILITATION AND THERAPY
Item
Date of
norificacion
Date of provision
Course of repairs
Signature of the
recipient (shop,
owner)

ZÁRUČNÍ LIST
Název produktu:
EAN kód:
Datum prodeje:
ZÁRUČNÍ PODMÍNKY
1. Prodávající jménem Ručitele poskytuje záruku na území Polska po dobu 24 měsíců od data prodeje.
2. Záruka bude respektována obchodem nebo servisem po předložení zákazníkem:
-čitelně a správně vyplněného záručního listu s razítkem a podpisem prodávajícího
-platného doklad o koupi produktu s datem prodeje (účtu)
-reklamovaného produktu
3. Jakékoli závady a poškození odhalené během záruční doby budou opraveny bezplatně nejdéle do 21 dnů ode dne doručení do obchodu
nebo servisu.
4. Je-li třeba produkt převézt z jiné země, může být záruční lhůta prodloužena o dobu nezbytnou k jeho vrácení, nejdéle však o 40 dnů.
5. Záruka se nevztahuje na:
-mechanické poškození a vady způsobené nimi
-poškození a vady vyplývající z nesprávného použití a skladování- špatnou montáž a údržbu
-poškození a opotřebení součástí které podléhají zkáze, jako jsou kabely, pásy, pryžové prvky, pedály, držáky na houby, kola,
ložiska atd.
6. Záruka zaniká, pokud:
-vyprší její platnost
-bylo do produktu neodborně zasaženo- nebyla dodržena pravidla řádné
údržby 7. Duplikáty záručního listu nebudou vydány.
8. Produkt dodaný do opravy by měl být kompletní a čistý, v opačném případě má servis právo odmítnout přijetí produktu do opravy. V
případě dodání špinavého produktu může servis odmítnout jeho přijetí do opravy, nebo na náklady zákazníka stroj vyčistit s jeho
písemným svolením k čištění.
9. Záruka se nevztahuje na činnosti související s montáží a údržbou, které musí podle uživatelské příručky provádět sám uživatel.
10. Ručitel také informuje, že provozuje pozáruční servis.
11. Výrobek by měl být v původním obalu a zajištěn pro přepravu
Záruka na prodané zboží nevylučuje, neomezuje nebo nezavazuje práva kupujícího vyplývající z nedodržení záručních podmínek.
ZAŘÍZENÍ NENÍ URČENO K POUŽITÍ PRO RAHABILITAČNÍ A TERAPEUTICKÉ ÚČELY.
Č.
Datum
nahlášení
Datum vydání
Průběh oprav
Podpis příjemce (obchod, majitel)
