HOMCOM 920-077V70 Installation guide

ASSEMBLY & INSTRUCTION MANUAL
INcfb062_UK_DE
IMPORTANT, RETAIN FOR FUTURE REFERENCE: READ CAREFULLY
920-077V70_920-077V90

-1-
CAUTION / INFORMATION
1. This height adjustable desk has electric motors and is designed for use in
2. Make sure no obstacles are in the desk’s path.
Make sure the desktop is not touching any walls.
Make sure all cords are appropriate length to accommodate the change in height.
3. Do not sit or stand on the desk frame.
Do not crawl or lie under the desk frame.
4. Do not place any objects taller than 20” underneath the desk.
5. Do not open any of the components – the legs, control box or switch.
6. Make sure that the power supply is between 100v and 240v before plugging the
7. This product is designed with a duty cycle of 10% (2 min. on ,18 min. off).
8. Under no circumstances does the manufacturer accept warranty claims or liability
IMPORTANT: Please read this manual carefully.
VORSICHT / INFORMATIONEN
1. Dieser höhenverstellbare Tisch verfügt über Elektromotoren und ist nur für die Ver-
wendung in trockenen Arbeitsbereichen vorgesehen
2. Stellen Sie sicher, dass sich keine Hindernisse im Weg des Tisches befinden.
Stellen Sie sicher, dass die Tischplatte keine Wände berührt.
Vergewissern Sie sich, dass alle Kabel die richtige Länge haben, um die Höhenverstel-
lung zu ermöglichen.
3. Setzen oder stellen Sie sich nicht auf den Tischrahmen.
Kriechen oder legen Sie sich nicht unter den Tischrahmen.
4. Stellen Sie keine Gegenstände, die höher als 20 Zoll sind, unter den Tisch.
5. Öffnen Sie keine der Bauteile - die Beine, den Steuereinheit oder den Schalter.
Es besteht Verletzungsgefahr und die Gefahr eines Stromschlags.
6. Vergewissern Sie sich, dass das Netzteil zwischen 100 V und 240 V liegt, bevor Sie
die Steuereinheit einstecken.
7. Dieses Produkt ist für eine Einschaltdauer von 10 % ausgelegt (2 Min. ein, 18 Min.
aus).
8. Der Hersteller übernimmt unter keinen Umständen Garantie- oder Haftung-
sansprüche für Schäden, die durch unsachgemäßen Gebrauch oder Handhabung des
Tischrahmens entstehen.
WICHTIG: Bitte lesen Sie dieses Handbuch sorgfältig durch.
claims for damages caused from improper use or handling of the desk frame.
There is a risk of injury and electric shock.
dry work areas only
control box into it.

-2-
SAFETY INSTRUCTIONS
1. Keep all electrical components away from liquids.
SICHERHEITSHINWEISE
1. Halten Sie alle elektrischen Bauteile von Flüssigkeiten fern.
Es besteht Verletzungsgefahr und die Gefahr eines Stromschlags.
2. Halten Sie Kinder von elektrisch höhenverstellbaren Tischen, Steuereinheiten und
der Memory-Steuerung fern.
Es besteht Verletzungsgefahr und die Gefahr eines Stromschlags.
3. Personen, die nicht mit dem Produkt vertraut sind oder eingeschränkte körperliche
oder geistige Fähigkeiten haben, dürfen das Produkt nicht benutzen.
Es sei denn, sie werden beaufsichtigt oder sind gründlich in die Verwendung des
Gerätes eingewiesen worden.
4. Vor der Fehlerbehebung
•Halten Sie die Tischbeine an.
•Schalten Sie das Netzteil aus und ziehen Sie den Netzstecker
•Entfernen Sie alles von der Tischplatte, was zum Gewicht beitragen könnte.
5. Vor der Inbetriebnahme:
•Vergewissern Sie sich, dass das Netzteil zwischen 100 V und 240 V liegt, bevor Sie
die Steuereinheit einstecken.
•Die Einzelteile müssen verbunden werden, bevor die Steuereinheit an das Strom-
netz verbunden wird.
6. Während des Betriebs:
•Wenn die Steuereinheit ungewöhnliche Geräusche oder Gerüche von sich gibt,
schalten Sie sofort das Stromnetz aus.
•Achten Sie darauf, dass die Kabel nicht beschädigt werden.
•Ziehen Sie bei mobilen Geräten das Stromnetzkabel ab, bevor es bewegt wird.
2. Keep children away from electric height adjustable desks, control units and
3. People who do not have the knowledge of the product or have reduced
4. Before trouble shooting
• Stop the desk legs.
• Switch off the power supply and pull out the mains plug
• Remove everything from the desk top which might contribute weight.
5. Before start-up:
• Make sure that the power supply is between 100v and 240v before plugging the
• The individual parts must be connected before the control box is connected to
6. During operation:
• If the control box makes unusual noises or smells, switch off the main power
• Take care that the cables are not damaged.
• Unplug the main power cable on mobile equipment before it is moved.
memory controller.
There is a risk of injury and electric shock.
physical or mental abilities can’t use the product.
Unless they are under surveillance or they have been thoroughly instructed in
the use of the apparatus.
control box into it.
the main power supply.
immediately.
There is a risk of injury and electric shock.

-3-
EXPLODED DRAWING/EXPLOSIONSZEICHNUNG:
8
9
4
4
1
3
2
7
5 6
7
3
10
11
Input voltage 100-240 V
Input AC frequency 50/60 Hz
Output voltage DC29 V
Output current 1.8 A
Output power 52.2 W
Average active efficiency 30 %
Efficiency at low load (10 %) 20 %
No-load power consumption 0.5 W

-4-

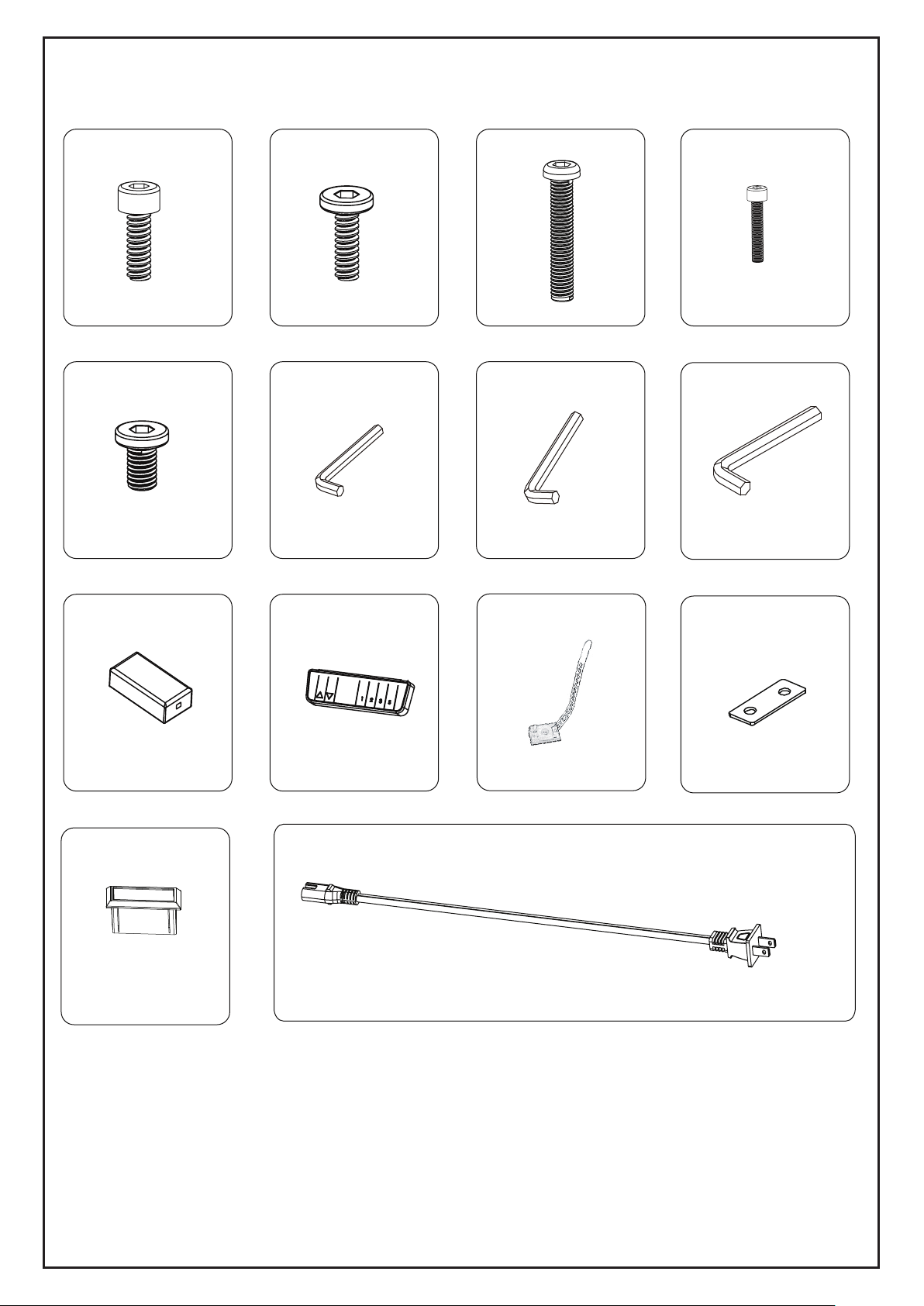

Parts/Teile:
E H
D
F G
I
M N
LJ K
A
x16 x16 x4 x2
x2
x3
M5
M4M3
x1 x1
x1
B C
M6x16 M6x50
M4x20
M6x16
M6x10
5
x4
x2

-5-

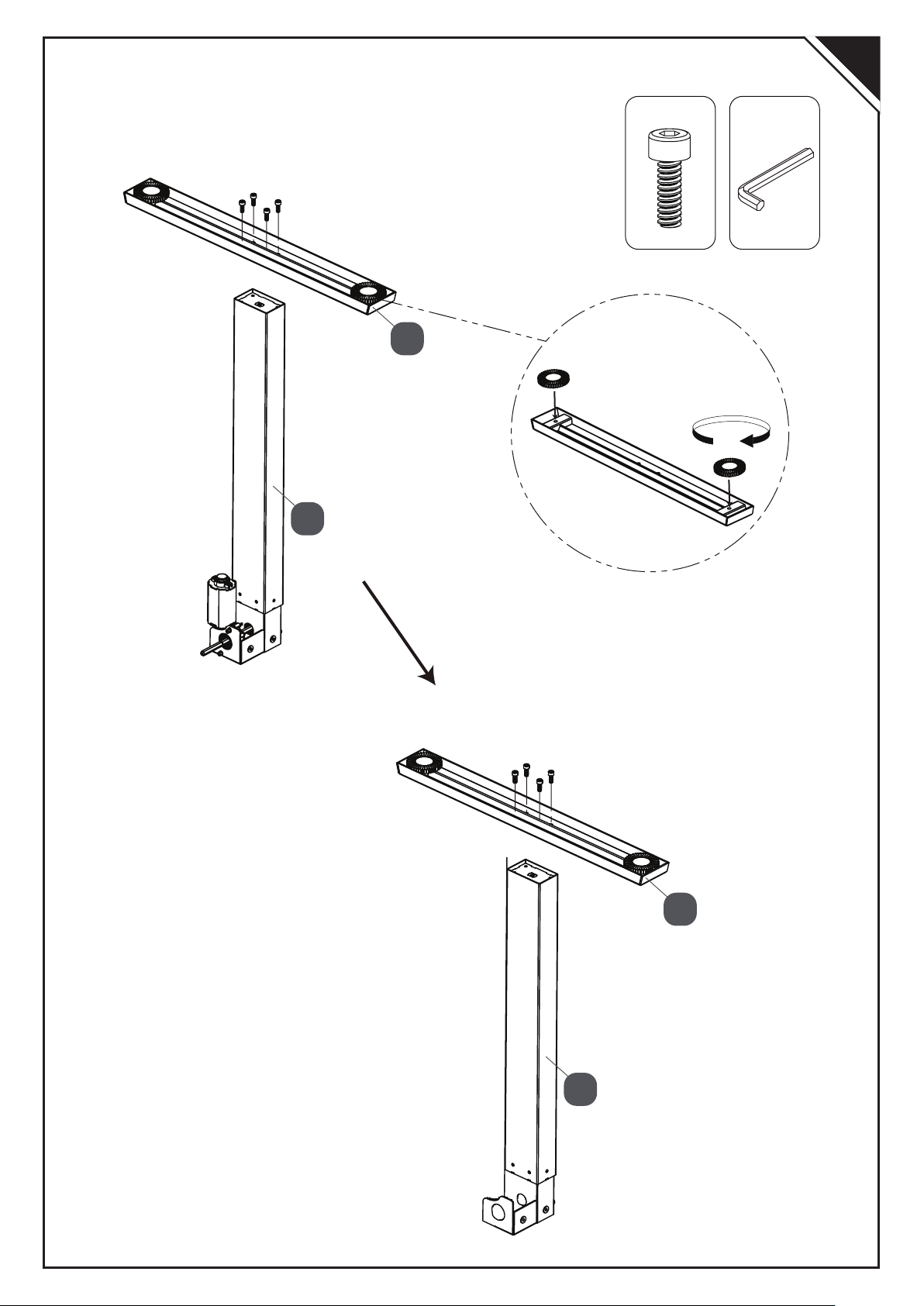

M6x16
A H
AA
A
A
AA
A
A
x8
3
2
3
1
M5
01

-6-
AA
A
A
H
M5
M6x16
A
x8
AA
AA
AA
AA
02
7
7

-7-
B
BB
B4
4
G
M6x16
M4
B
x4
03
4
4

-8-
F
M3
5
NOTE
Left Firstly
Secondly
Right
When installing, first install the thin end,
Rotate slightly part
HINWEIS
Montieren Sie bei der Montage zuerst das dünne Ende und ziehen
Sie dann das dicke Ende.
Achten Sie darauf, dass die Montage in der Endstellung erfolgt.
Drehen Sie Teil leicht, um die Montage zu erleichtern.
5
5
for easy assembling.
then pull the thick end.
Make sure assemble to the end position.
04

-9-
.
90
NOTE
Make sure all the screws are tightened up
after finish the desk frames
Make sure the desk legs are vertical to the ground
Hinweis
Stellen Sie sicher, dass alle Schrauben nach Fertigstellung der
Tischrahmen fest angezogen sind.
Stellen Sie sicher, dass die Tischbeine senkrecht zum Boden stehen.
100%

-10-

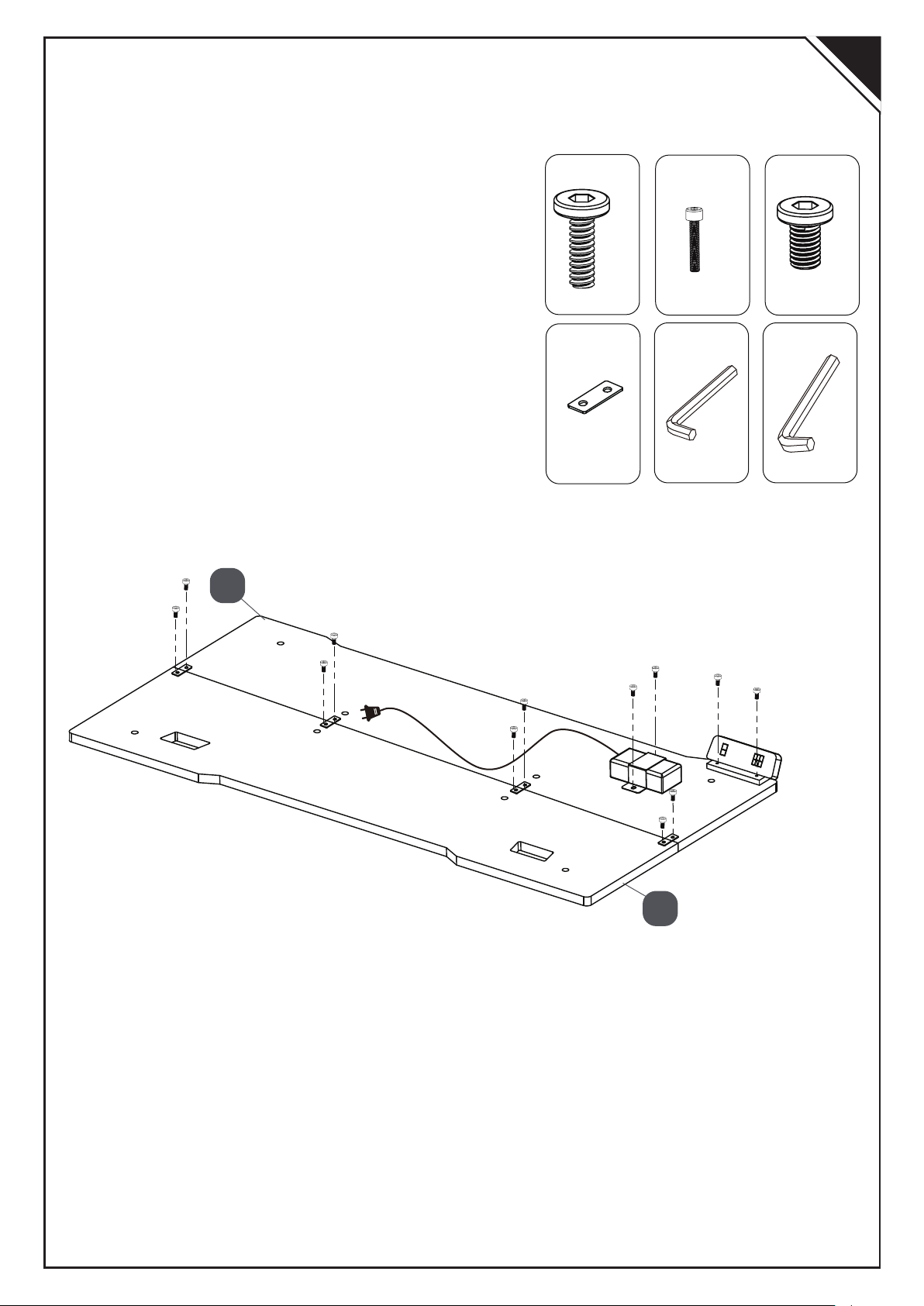

M4x20 M6x10
D E
x2x2
8
DD
EE
L F
M3
G
M4
B
B
L
J
I
N
B
B
B
B
B
B
M6x16
B
x8
x4
05
8
9

-11-

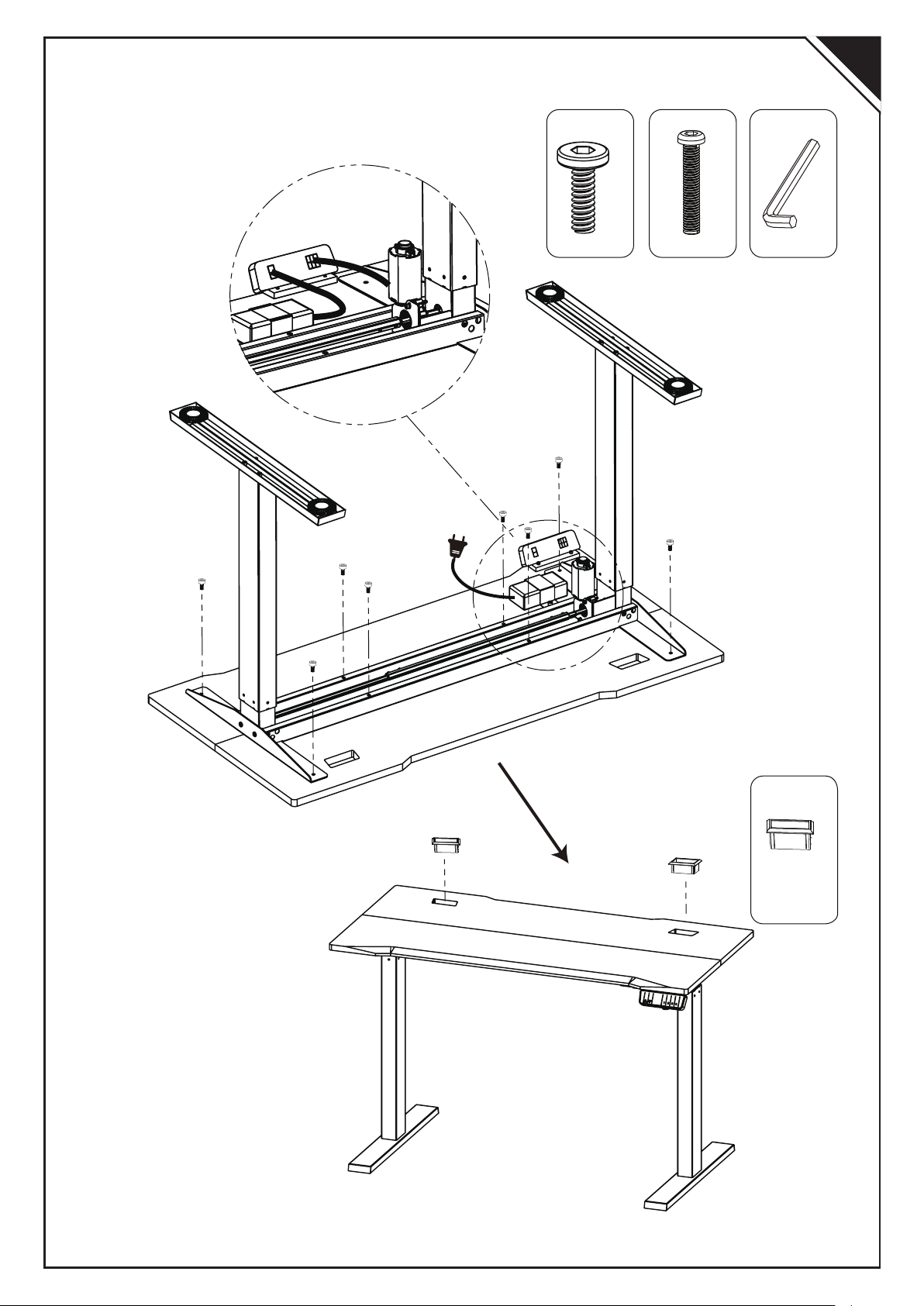

MM
M
CC
CC
B
B
B
B
M6x16
B
x4
x2
C
x4
M6x50
G
M4
NOTE
Connect all the plugs before connecting
Hinweis
Schließen Sie alle Stecker an, bevor Sie
die externe Stromquelle (100-240 V)
anschließen.
the external power source (100-240V).
06

-12-
The useage of cable tie clamps.
1.The surface must be clean, uniform, and dry.
Do not use it on concrete, rough, or loose surfaces.
2.Carefully remove the body paper when using it,
then quickly place the product in the proper position
and press it firmly to maintain complete contact.
3.The pasted product is affected by the size of the bottom area,
temperature and pressure holding time.
4.The normal adhesive temperature is (8 ° C -32 ° C),
please try not to use it at a lower temperature, to avoid that
the paste will be too hard to get wet effectively.
5.After the product is pasted, please do not use it immediately.
When the product is naturally placed for 5-10 hours, the effect
will be better the next day. When the product is stored,
it should be tightly sealed. Otherwise, the 3M glue will fail over time.
x3
Under the desktop board Inside the slot
K

-13-
Die Verwendung von Kabelbinderklemmen.
1. Die Oberfläche muss sauber, gleichmäßig und trocken sein.
Verwenden Sie das Gerät nicht auf Beton, rauen oder losen
Oberflächen.
2. Entfernen Sie bei der Verwendung vorsichtig das Schutzpa
pier, bringen Sie das Produkt dann schnell in die richtige Posi
tion und drücken Sie es fest an, um einen vollständigen Kontakt
zu gewährleisten.
3. Das angeklebte Produkt wird von der Größe der Boden
fläche, der Temperatur und der Druckhaltezeit beeinflusst.
4. Die normale Klebetemperatur ist (8 °C -32 °C), bitte ver
suchen Sie, es nicht bei einer niedrigeren Temperatur zu ver wenden, um zu
vermeiden, dass der Kleber zu hart wird, um effektiv durchgefeuchtet zu werden.
5. Nachdem das Produkt angeklebt wurde, verwenden Sie es bitte nicht sofort.
Wenn das Produkt für 5-10 Stunden auf natürliche Weise gelagert wird, ist die
Wirkung am nächsten Tag besser. Wenn das Produkt gelagert wird, sollte es dicht
verschlossen werden. Andernfalls wird der 3M-Kleber mit der Zeit versagen.
x3
Unter der Tischplatte Im Inneren des Schlitzes
K

-14-
I. Reset Procedure
IMPORTANT: You must reset the desk prior the use.
Make sure no obstacles are in the desk’s path.
Make sure the desktop is not touching any walls.
To avoid misoperation, the LED display of manual control will go rest after some
time and no action by press any button .Please hold and press button several
seconds ,the LED display lights on .
In the normal state, if you press the button, “H1” will be displayed
on the LED display.if release the button, the desk will lift from
current height to the sitting position.
If you press the button ，“H2” will be displayed on the LED display.if
release the button, the desk will lift from current height to the
standing position.
Make sure all cords are appropriate length to accommodate the change in height.
RESET : In the "E10, E20, E60" alarm state or after running to the lowest altitude
position, press and hold the button for 3 seconds, display (Reset) and
release, the lifting table starts to run down to the bottom and rebounds to a certain
height, and the reset completes to display the minimum height.
Press and hold the button and button to control the desk up or down.
Press and hold the button to control the desk up , the increase in height (display
digital ) can be seen on the LED screen display
Press and hold the button to control the desk down,the decrease in height (display
digital ) can be seen on the LED screen display
II. Up and down of the desk
III. Function of memory height :
Ⅳ. Awake Extinguishing screen

-15-
V . Memory height Setting

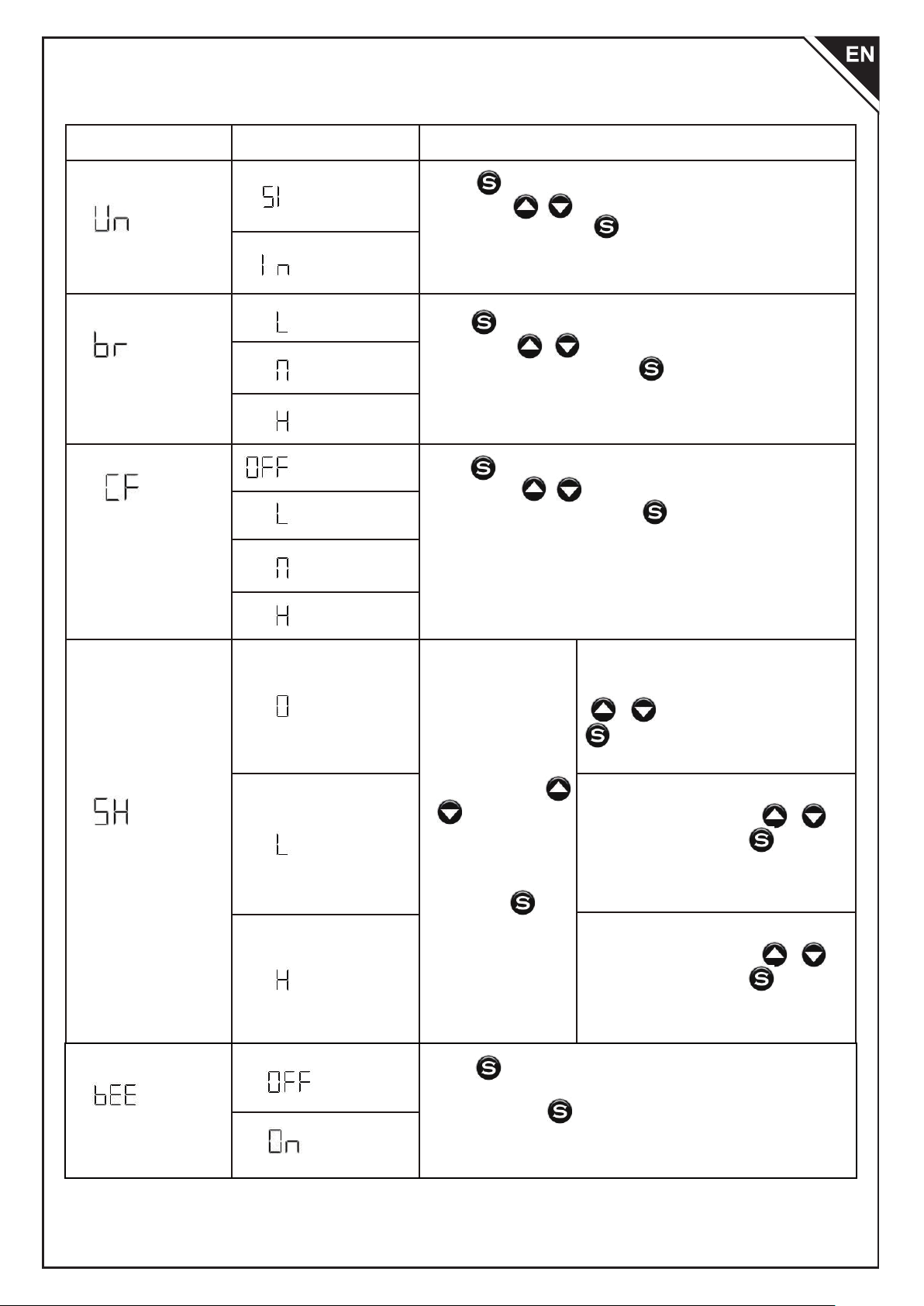

VI . Parameter Setting
If you didn’t press the button within 6 seconds during display flashing , the memory
mode is exited.
The display unit of the table height: Unit( );
Display brightness: Brightness ( );
The strength of collis n protection: Collision Force( );
Use the height limit setting: Set Height( );
Buzzer switch: Beep ( );
The function of each button in the setting mode:
Confirm key (confirm to enter the next level menu of the current interface or
confirm the current parameter item) If the key is not pressed within 20 seconds,
exit the setting mode.
Back button to return to the previous menu.
Options to switch.
Press and hold the button for 3 seconds, the handle will display
“S--” and start flashing;
Press the button again to enter the setting mode and display the
function name, switch by , he functions that can be set are:
In normal state ,press the s button ,the height start to flash.If press
button ,the LED display will show “1”and record the current height
to the height . If press button ,the LED display will show “2”
and record the current height to the height .
Tube Material
Frame Adjustable Height
Depth of desk frame
Load Capacity
Speed
Steel
745 - 1145mm
23.6" / 600mm
132 lbs / 60kgs
0.63" / s , 16mm / s

-16-
After entering, the last set height
limit is displayed. Press ,
button to adjust. Press button to
confirm, save the current value and
exit setting mode.
Press button ,it displayed the last set height unit
value .Use , button to flip in the option (SI ,IN-
)After selecting ,Press button to save the current
option value and keep the current for 2 seconds to exit
Press button ,it displayed the last set buzzer switch
status ,Use button to flip in the options (Off ,On ).After
selecting, press button to save the current option
value, and keep the current option for 2s to exit the setting
mode.
the setting mode .
Press button ,it displayed the last set brightness of the
handle .Use , button to lip in the options
(L,N,H).After selecting, press button to save the cur-
rent option value, and keep the current option for 2s to
exit the setting mode.
Press button ,it displayed the last set collision velocity
position Use , button to flip in the options (Off
,L,N,H ).After selecting, press button to save the cur-
rent option value, and keep the current option for 2s to
exit the setting mode.
Unit
Brightness
Collision
Force
Set Height
Main menu interface Submenu interface.
SI Metric
Normal
High
Off
Light
Normal
Heavy
Original
Low
High
Low
Inch
description
After entering by
press S button ,
you can use the
, button to flip
in the options
(Original, Low,
High). After select-
ing, press
button to enter the
parameter settings
of the correspond-
After entering, the starting height of
the last setting is displayed. Press
, button to adjust. Press
button to confirm, save the
current value and exit setting mode.
After entering, the last set height
limit is displayed. Press ,
button to adjust. Press button to
confirm, save the current value and
exit setting mode.
Off
On
Beep

-17-
Below are the possible errors which can be displayed. The errors will only be
displayed when a button is pressed.
VII. Trouble Shooting
HOT
E02
E10
E20
E31
E32
E60
Error code Description Resolve
Over-heating protection
Resist protection
Motor abnormal protection
Overload protection
Undervoltage protection
Overvoltage protection
Out of step protection
Hot: This protection may be initiated for continuous
long-term operation and should be re-powered or waited
for at least 18 minutes before use.
E02: During the movement, the table vibrates, is bumped
or the table is tilted, and immediately stops the move-
ment. The reverse movement is automatically released
after setting the distance, or press any key to stop and
release during the reverse running. It should be checked
and ensured that the table does not vibrate significantly,
hit obstacles or tilt and then run.
Power should be removed, rechecked and ensure that
the motors in each channel are identical and their con-
nection to the controller is reliable and then powered
back on.
E10: Power should be removed, rechecked and ensure
that the motor and controller connections are reliable and
then powered back on.
E20: This alarm occurs when running up. Some heavy
objects on the table should be removed before running. If
this alarm occurs when running down, power off, remove
some heavy objects on the table, and then power on
again.
E31,E32: Power should be removed, rechecked and
ensure that the power supply to the controller is secure
and then powered back on.
If the error message persists after the reset procedure, please contact supplier
The initialization procedure must be completed before the first running after
table is installed or parts are replaced.

-18-
I. Rücksetzablauf
WICHTIG: Sie müssen den Tisch vor der Benutzung zurücksetzen.
Stellen Sie sicher, dass sich keine Hindernisse im Weg des Tisches befinden.
Stellen Sie sicher, dass die Tischplatte keine Wände berührt.
Vergewissern Sie sich, dass alle Kabel die richtige Länge haben, um die Höhenverstellung zu
ermöglichen.
RÜCKSETZUNG: Im Alarmzustand „E10, E20, E60“ oder nach dem Anfahren der niedrigsten
Höhenposition, die Taste 3 Sekunden lang gedrückt halten, Anzeige zeigt
(Rücksetzen) und loslassen, der Hubtisch beginnt nach unten zu fahren und prallt auf eine
bestimmte Höhe zurück, und die Rücksetzung ist abgeschlossen, um die Mindesthöhe anzuzeigen.
II. Auf- und Abfahren des Tisches
Halten Sie die Taste und die Taste gedrückt, um den Tisch nach oben oder unten zu
steuern.
Halten Sie die Taste gedrückt, um den Tisch nach oben zu fahren, die Höhenzunahme
(digitale Anzeige) wird auf dem LED-Bildschirm angezeigt.
Halten Sie die Taste gedrückt, um den Tisch nach unten zu fahren, die Höhenabnahme
(digitale Anzeige) wird auf dem LED-Bildschirm angezeigt.
III. Funktion der Memory-Höhe:
Im Normalzustand, wenn Sie die Taste drücken, wird „H1“ auf dem LED-Bildschirm
angezeigt. Wenn Sie die Taste loslassen, hebt sich der Schreibtisch von der aktuellen Höhe in die
Sitzstellung.
Wenn Sie die Taste drücken, wird auf dem LED-Bildschirm „H2“ angezeigt. Wenn Sie die
Taste loslassen, wird der Tisch von der aktuellen Höhe in die Stehstellung angehoben.
IV. Bildschirm zum Aufwachen und Löschen
Um Fehlbedienungen zu vermeiden, geht der LED-Bildschirm der manuellen Steuerung nach
einiger Zeit in den Ruhezustand über, wenn keine Taste gedrückt wird. Bitte halten Sie die Taste
mehrere Sekunden lang gedrückt, der LED-Bildschirm leuchtet auf.

V. Einstellung der Memory-Höhe
Im Normalzustand, wenn Sie die Taste s drücken, beginnt die Höhe zu blinken. Wenn Sie die Taste
drücken, wird auf dem LED-Bildschirm „1“ angezeigt und dies zeichnet die aktuelle Höhe
bis zur Höhe auf. Wenn Sie die Taste drücken, wird auf dem LED-Bildschirm
„2“ angezeigt und dies zeichnet die aktuelle Höhe bis zur Höhe auf.
Wenn Sie die Taste während des Blinkens der Anzeige nicht innerhalb von 6 Sekunden gedrückt
haben, wird der Memory-Modus verlassen.
VI. Einstellung der Parameter
Halten Sie die Taste 3 Sekunden lang gedrückt, der Griff zeigt „S—“ an und beginnt zu
blinken;
Drücken Sie die Taste erneut, um in den Einstellmodus zu gelangen und den Funktionsnamen
anzuzeigen, schalten Sie mit um, die Funktionen, die eingestellt werden können, sind:
Die Anzeigeeinheit der Tischhöhe: Einheit ( );
Helligkeit der Anzeige: Helligkeit ( );
Die Stärke des Kollisionsschutzes: Kollisionskraft ( );
Verwenden Sie die Einstellung der Höhenbegrenzung: Höhe einstellen ( );
Schalter für den Summerton: Signalton ( );
Die Funktion der einzelnen Tasten im Einstellmodus:
Zurück-Taste, um zum vorherigen Menü zurückzukehren.
Optionen zum Umschalten.
Bestätigungstaste (Bestätigung zum Aufrufen der nächsten Menüebene der aktuellen
Oberfläche oder zum Bestätigen des aktuellen Parametereintrags) Wenn die Taste nicht innerhalb
von 20 Sekunden gedrückt wird, wird der Einstellmodus verlassen.
Rohrwerkstoff Stahl
Rahmen Verstellbare Höhe
Tiefe des Tischrahmens 23,6" / 600mm
Tragfähigkeit 132 lbs / 60kgs
Geschwindigkeit 0,63" / s , 16mm / s
-19-
745-1145mm
