INSTALLATION INSTRUCTIONS
60-0032ES-01
H600A Humidity Control
H600A1014
READ BEFORE INSTALLING
APPLICATION
The H600A Humidity Controller has SPDT switching
to operate humidification equipment on RH fall or
dehumidification equipment on RH rise or to operate
with air conditioning systems for dehumidification
and mildew control. This control switches line or low
voltage loads and is designed to be mounted on a wall
either vertically or horizontally. It has a plastic locking
cover; the setting knob acts as a cover removal tool.
INSTALLATION
When Installing This Product...
1. Read these instructions carefully. Failure to fol-
low them could damage the product or cause a
hazardous condition.
2. Check the ratings given in the instructions and
on the product to make sure the product is suit-
able for your application.
3. Installer must be a trained, experienced service
technician.
4. After installation is complete, check out product
operation as provided in these instructions.
CAUTION
Disconnect power supply before making
wiring connections to prevent electrical
shock or equipment damage.
Location
Select a location about 5 ft (1.5 m) above the floor in
an area with good air circulation at average
temperature. Minimum operating temperature is
60 °F (16 °C); maximum operating temperature is
125 °F (52 °C).
Do not mount the humidity controller where it may be
affected by:
• drafts or dead spots behind doors and in corners.
• hot or cold air from ducts.
• radiant heat from the sun, appliances, or fireplace.
• concerned pipes and chimneys.
• unheated (uncooled) areas behind the controller.
Mounting Backplate
The H600A may be mounted vertically or horizontally.
Instructions that follow are for vertical mounting. For
horizontal mounting, follow the same instructions,
but mount the backplate and control assembly
horizontally. The knob should be on the right side.
Before attaching the cover on a horizontally mounted
control, add the proper faceplate and scaleplate.
1. Remove setting knob. Use knob to loosen cover
locking screw. Remove cover.
2. Remove the mounting plate from the control
assembly as shown in Fig. 2.
3. Route wiring from the controlled device to the
H600A location.
4. Fasten the mounting plate to the junction box
using the two screws furnished.
WIRING
Disconnect power supply before making wiring
connections to prevent electrical shock or equipment
damage.
All wiring must comply with applicable electrical
codes and ordinances. Follow equipment
manufacturer's instructions if available; otherwise,
proceed as follows.

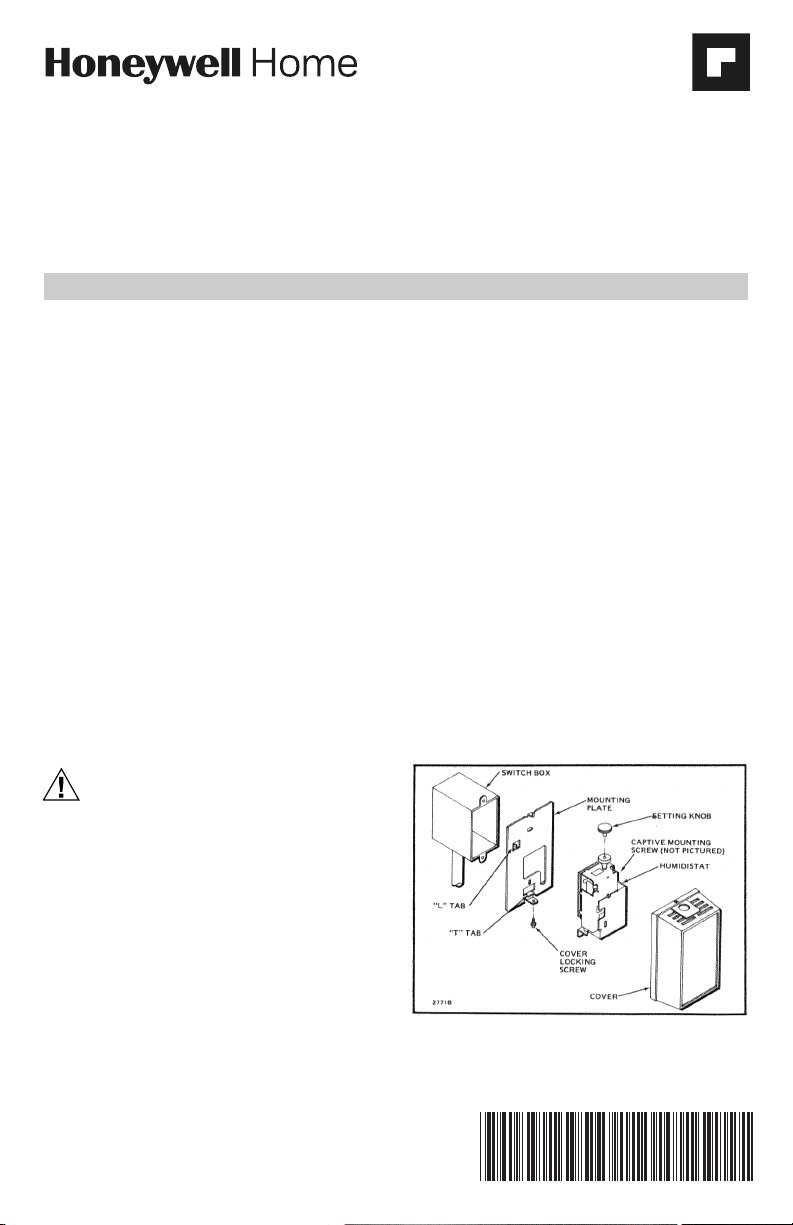

Fig. 1. H600A backplate mounting.

H600A HUMIDITY CONTROL
60-0032ES—01 2
Fig. 2. Mounting the control on the backplate.
Use the wire nuts to make connections to the
leadwires. If one leadwire is not used on the H600A,
insulate it by taping or using solderless connector.
This will prevent shorting.
Connections for Mildew Control
and Dehumidification
Vacation homes that are unoccupied during the hot,
humid summer weather are an invitation to mildew.
The common cure is to simply select a moderate
thermostat setting and let the air conditioner run. By
applying either a low voltage thermostat in
combination with an H600A Humidity Controller or a
W884E Comfort Center, milder can be reliably
prevented and air conditioning energy can be
optimized.
Fig. 3. H600A wiring diagram. Connect red and blue
leadwires to humidifier or red and yellow leadwires
to dehumidifier.
The dehumidistat and thermostat should be wire in
parallel such that by leaving the system switch in
COOL and selecting appropriate set points; for
example, 85 °F (29 °C) and 50% RH, either device will
be able to control the air conditioning equipment. This
independent operation will allow the higher
temperature set point and still prevent mildew by
controlling humidity. For wiring diagram, see
Figs. 4 and 5.
Loads connected to the controller terminals should
not exceed the following electrical ratings:
Table 1.
Pilot Duty: 50 VA @ 24 V, 120 VA @ 120 V or 240 V.
Dehumidifer
(Red to Yellow)
Humidifer
(Red to Blue)
120 VAC 240 VAC 120 VAC 240 VAC
Full Load 7.5 A 3.85 A 4.4 A 2.2 A
Locked
Rotor 45.0 A 22.8 A 26.4 A 13.2 A
Resistive — — 8.0 A 4.0 A

H600A HUMIDITY CONTROL
3 60-0032ES—01

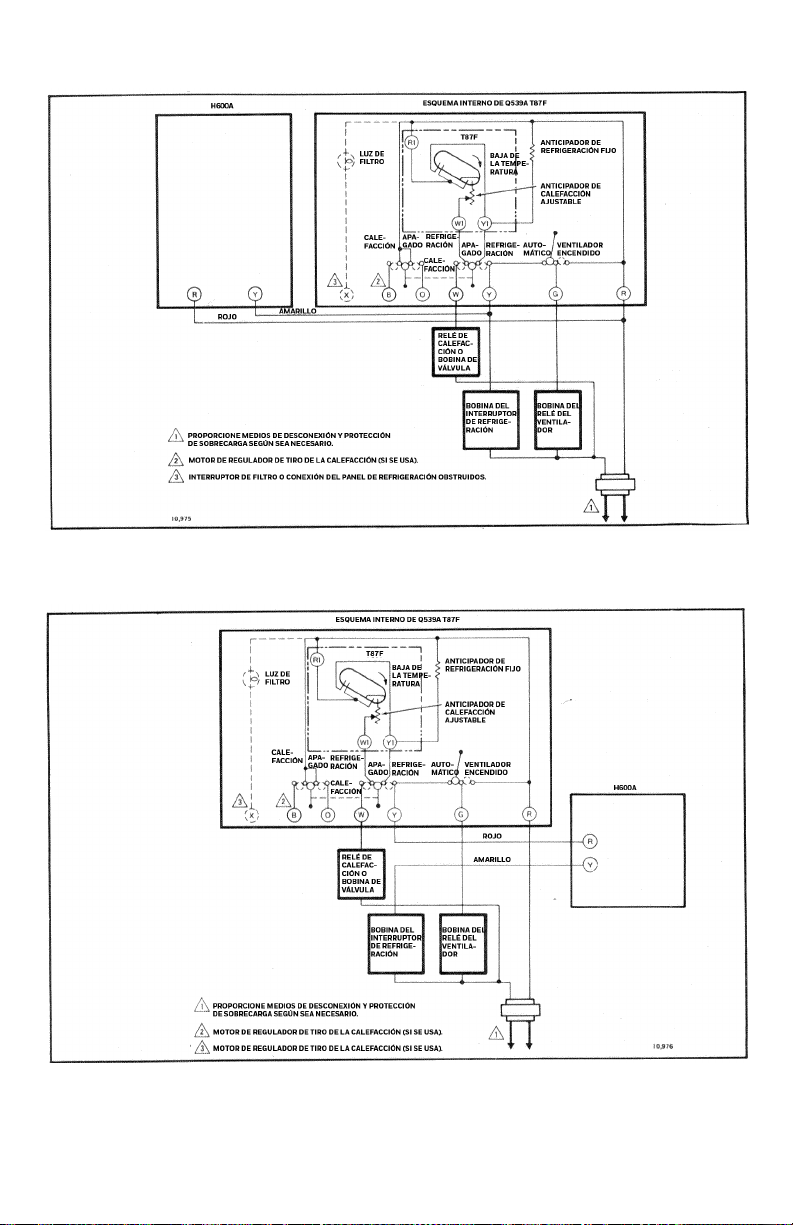

Fig. 4. Typical parallel hookup for H600A with T87F Thermostat and Q539A Subbase for dehumidification
and mildew control.
Fig. 5. Typical series hookup for H600A with T87F Thermostat and Q539A Subbase for dehumidification and
mildew control.

H600A HUMIDITY CONTROL
© 2020 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.
Todoslos derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Tech-
nologies, Inc. y sus afiliados.
www.resideo.com
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
60-0032ES—01 M.S. Rev. 04-20 | Printed in United States
Mounting Control Assembly
1. Connect leadwires from control to wires running
from controlled equipment.
2. Attach the H600A to the mounting plate by slip-
ping it under the tabs (Fig. 2.) and tightening
the captive mounting screw.
3. Place cover on vertically mounted controls. For
horizontally mounted controls, mount proper
faceplate and scaleplate on cover before plac-
ing cover on control.
The horizontal faceplate mounts over the exist-
ing faceplate on the cover with the setting indi-
cator on the right end. Peel the wax paper
backing from the horizontal faceplate, carefully
position one long edge of the faceplate to one
long edge of the cover. Be sure faceplate is right
side up. Apply the faceplate with a rolling
motion to eliminate air bubbles. Buff the sur-
face of the faceplate with finger or soft cloth.
The setting indicator scaleplate mounts on the
right end of the cover. Remove the vertical
scaleplate by lifting the tabs with a screwdriver.
Position the horizontal scaleplate over the set-
ting indicator. Bend the tabs around the vent
holes using a screwdriver.
4. Attach cover using the setting knob to tighten
the cover locking screw on the bottom of the left
end of the cover. Remove the setting knob.
Setting
Adjust the relative humidity setting by inserting the
adjustment knob into the hole in the center of the
setting indicator. Turn until the pointer is opposite the
desired setting. When adjustment is complete,
remove knob to prevent tampering.
OPERATION
The H600A (for humidifying) makes contact on a
humidity fall to the set point minus differential to
start the humidifier. In most humidifier systems, the
fan must be operating before the humidifier will start.
An increase in humidity to the set point breaks the
contacts and stops the humidifier.
The H600A (for dehumidifying) makes contact on a
relative humidity rise to the set point to start the
dehumidifier. A decrease in relative humidity to the
set point minus the differential breaks the switch
contacts to stop the dehumidifier. Turn the control
clockwise to sop the positive ON operation and
counterclockwise for positive OFF.
CHECKOUT
After the control has been installed, turn the
adjustment to OFF (to the stop). The system should
be off. With the fan running, slowly turn the
adjustment knob until the controlled equipment
starts to operate. Advancing the adjustment to the
ON stop will produce constant ON operation.
Table 2. Relative Humidity Settings.
At Outside Temperature Recommended
Setting
(Percent)
At Outside Temperature Recommended
Setting
(Percent)°F °C °F °C
-20 -29 15 +10 -12 30
-10 -23 20 +20 -7 35
0 -18 25 Above +20 Above -7 40

INSTRUCCIONES DE INSTALACIÓN
Control de humedad H600A
H600A1014
LEER ANTES DE INSTALAR
APLICACIÓN
El controlador de humedad H600A cuenta con
interruptores SPDT para operar equipos de
humidificación cuando disminuye la HR o equipos de
deshumidificación cuando aumenta la HR, u operar
con sistemas de aire acondicionado para el control de
moho y la deshumidificación. Este control alterna las
cargas de tensión baja y de línea, y está diseñado
para montarlo en una pared vertical u
horizontalmente. Tiene una cubierta de bloqueo de
plástico; la perilla de ajuste sirve para extraerla.
INSTALACIÓN
Al instalar este producto...
1. Lea atentamente estas instrucciones. Si no
sigue estas instrucciones podría dañar el pro-
ducto o provocar una situación peligrosa.
2. Controle las clasificaciones que figuran en las
instrucciones y en el producto para asegurarse
de que este sea apto para la aplicación.
3. El instalador debe ser un profesional de servicio
técnico calificado y con experiencia.
4. Una vez finalizada la instalación, asegúrese de
que el producto funcione como se indica en
estas instrucciones.
PRECAUCIÓN
Desconecte el suministro eléctrico antes de
realizar las tareas de cableado para evitar
descargas eléctricas o daños en el equipo.
Ubicación
Seleccione una ubicación que se encuentre
aproximadamente a 5 pies (1.5 m) del suelo en un
área con buena circulación de aire a temperatura
promedio. La temperatura mínima de
funcionamiento es de 60 °F (16 °C), mientras que la
máxima es de 125 °F (52 °C).
No monte el controlador de humedad donde pueda
estar expuesto a lo siguiente:
• Corrientes de aire o puntos muertos detrás de
puertas o en las esquinas.
• Aire caliente o frío proveniente de conductos.
• Calor radiante proveniente de electrodomésticos,
chimeneas o el sol.
• Tuberías o chimeneas ocultas.
• Áreas sin calefacción (sin refrigeración) detrás del
controlador.
Placa posterior de montaje
El H600A puede montarse de manera vertical u
horizontal. Las instrucciones a continuación son para
el montaje vertical. Para el montaje horizontal, siga
las mismas instrucciones, pero monte la placa
posterior y el ensamblaje de control horizontalmente.
La perilla debe estar en el lado derecho. Antes de
colocar la cubierta en un control montado en
posición horizontal, agregue la placa frontal y la
placa graduada adecuadas.
1. Retire la perilla de ajuste. Use la perilla para
aflojar el tornillo de fijación de la cubierta.
Retire la cubierta.
2. Retire la placa de montaje del ensamblaje de
control como se muestra en la Fig. 2.
3. Direccione el cableado desde el dispositivo con-
trolado hasta la ubicación del H600A.
4. Atornille la placa de montaje a la caja de
empalmes con los dos tornillos suministrados.
CABLEADO
Desconecte el suministro eléctrico antes de realizar
las tareas de cableado para evitar descargas
eléctricas o daños en el equipo.
El cableado debe cumplir con las ordenanzas y los
códigos eléctricos vigentes. Siga las instrucciones del
fabricante del equipo si están disponibles; de lo
contrario, proceda como se indica a continuación.

CONTROL DE HUMEDAD H600A
60-0032ES—01 6
Fig. 1. Montaje de la placa posterior de H600A.
Fig. 2. Montaje del control en la placa posterior.
Use las tuercas para cable para hacer las conexiones a
los cables conductores. Si un cable conductor queda
sin utilizar en el H600A, debe aislarlo con cinta
adhesiva o con un conector sin soldadura. Esto evitará
cortocircuitos.
Conexiones para el control del
moho y la deshumidificación
Las casas de vacaciones que están inhabitadas
durante el clima cálido y húmedo del verano
presentan las condiciones ideales para el crecimiento
de moho. La solución es simplemente seleccionar una
configuración moderada del termostato y dejar que el
aire acondicionado funcione. Al utilizar un termostato
de bajo voltaje en combinación con un controlador de
humedad H600A o un centro de confort W884E, se
puede prevenir la formación de moho de manera mas
efectiva y, además, optimizar el uso de la energía del
aire acondicionado.
Fig. 3. Diagrama de cableado del H600A. Conecte
los cables conductores rojos y azules al
humidificador o los rojos y amarillos al
deshumidificador.
El deshumidistato y el termostato deben cablearse en
paralelo de modo que el interruptor del sistema esté
en REFRIGERACIÓN y se seleccionen los puntos de
referencia apropiados; por ejemplo, 85 °F (29 °C) y
50 % HR. Ambos dispositivos podrán controlar el
equipo de aire acondicionado. Este funcionamiento
independiente permitirá establecer el punto de
referencia de temperatura más alto y, aún así, evitar la
formación de moho al controlar la humedad. Para
consultar el diagrama de cableado, vea las figuras 4 y
5.
Las cargas conectadas a los terminales del
controlador no deben exceder las siguientes
clasificaciones eléctricas:
Tabla 1.
Relé de baja potencia: 50 VA a 24 V, 120 VA a 120 V o
240 V.
Deshumidificador
(rojo a amarillo)
Humidificador
(rojo a azul)
120 VCA 240 VCA 120 VCA 240 VCA
Carga
completa 7.5 A 3.85 A 4.4 A 2.2 A
Rotor
bloqueado 45.0 A 22.8 A 26.4 A 13.2 A
Resistivo — — 8.0 A 4.0 A

CONTROL DE HUMEDAD H600A
7 60-0032ES—01
Fig. 4. Conexión paralela típica para el H600A con un termostato T87F y una subbase Q539A para el control
del moho y la deshumidificación.
Fig. 5. Conexión en serie típica para el H600A con un termostato T87F y una subbase Q539A para el control
del moho y la deshumidificación.

CONTROL DE HUMEDAD H600A
© 2020 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product is manufactured by Resideo Technologies, Inc. and its affiliates.
Todoslos derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de Honeywell International, Inc. Este producto es fabricado por Resideo Tech-
nologies, Inc. y sus afiliados.
www.resideo.com
Resideo Technologies, Inc.
1985 Douglas Drive North, Golden Valley, MN 55422
1-800-468-1502
60-0032ES—01 M.S. Rev. 04-20 | Impreso en EE. UU.
Montaje del ensamblaje de
control
1. Conecte los cables conductores del control a los
cables del equipo controlado.
2. Fije el H600A a la placa de montaje colocándolo
debajo de las lengüetas (Fig. 2) y ajustando el
tornillo de montaje cautivo.
3. Coloque la cubierta en los controles montados
en posición vertical. En el caso de los controles
montados horizontalmente, monte la placa
frontal y la placa graduada correspondientes en
la cubierta antes de colocarlas en el control.
La placa frontal horizontal se monta sobre la
placa frontal en la cubierta con el indicador de
ajuste en el extremo derecho. Despegue el
papel protector encerado de la placa frontal
horizontal, coloque cuidadosamente un borde
largo de la placa frontal en uno de la cubierta.
Asegúrese de que la placa frontal esté hacia
arriba. Coloque la placa frontal con un movi-
miento de rodadura para eliminar las burbujas
de aire. Lustre la superficie de la placa frontal
con el dedo o un paño suave. El indicador de
ajuste de la placa graduada se monta en el
extremo derecho de la cubierta. Retire la placa
graduada vertical levantando las lengüetas con
un destornillador. Coloque la placa graduada
sobre el indicador de ajuste. Doble las lengüe-
tas alrededor de los orificios de ventilación con
un destornillador.
4. Fije la cubierta con la perilla de ajuste para
apretar el tornillo de fijación de la cubierta en la
parte inferior del extremo izquierdo. Retire la
perilla de ajuste.
Configuración
Ajuste la configuración de humedad relativa
insertando la perilla de ajuste en el orificio en el
centro del indicador de ajuste. Gire hasta que el
puntero esté frente a la configuración deseada.
Cuando se complete el ajuste, retire la perilla para
evitar alteraciones.
FUNCIONAMIENTO
El H600A (para humidificar) hace contacto cuando la
humedad disminuye al punto de referencia menos el
diferencial para encender el humidificador. En la
mayoría de los sistemas de humidificadores, el
ventilador debe estar funcionando antes de que
arranque el humidificador. El aumento de la
humedad hasta el punto de referencia finaliza los
contactos y detiene el humidificador.
El H600A (para deshumidificar) hace contacto
cuando la humedad relativa aumenta hasta el punto
de referencia para iniciar el deshumidificador. La
disminución de la humedad relativa al punto de
referencia menos el diferencial finaliza los contactos
del interruptor para detener el deshumidificador. Gire
el control en sentido horario hasta el tope para
ENCENDER el modo de operación positiva y en
sentido antihorario para APAGARLO.
REVISIÓN
Después de instalar el control, coloque el ajuste en
APAGADO (hasta el tope). El sistema debería estar
apagado. Con el ventilador en funcionamiento, gire
lentamente la perilla de ajuste hasta que el equipo
controlado comience a funcionar. Mover el ajuste al
tope de ENCENDIDO producirá un funcionamiento
continuo.
Tabla 2. Configuración de humedad relativa.
A la temperatura exterior Configuración
recomendada
(porcentaje)
A la temperatura exterior Configuración
recomendada
(porcentaje)°F °C °F °C
-20 -29 15 +10 -12 30
-10 -23 20 +20 -7 35
0 -18 25 Superior a 20 Superior a -7 40
