Honeywell Home THM04R3000 User manual

Equipment Interface Module works with:
T10+ Pro Smart thermostat.
(For model numbers see "Model Numbers and
Replacement Parts" on page 10 .)
Equipment
Interface Module
Installation Guide
THM04R3000
Read before installing
RedLINK 3.0 to Equipment Interface Module
M38711
Equipment Interface Module
RedLINK® 3.0 Wireless Technology
RedLINK 3.0 WIRELESS
TECHNOLOGY
M38713
Equipment Interface Module
12:30
74
83

2
1

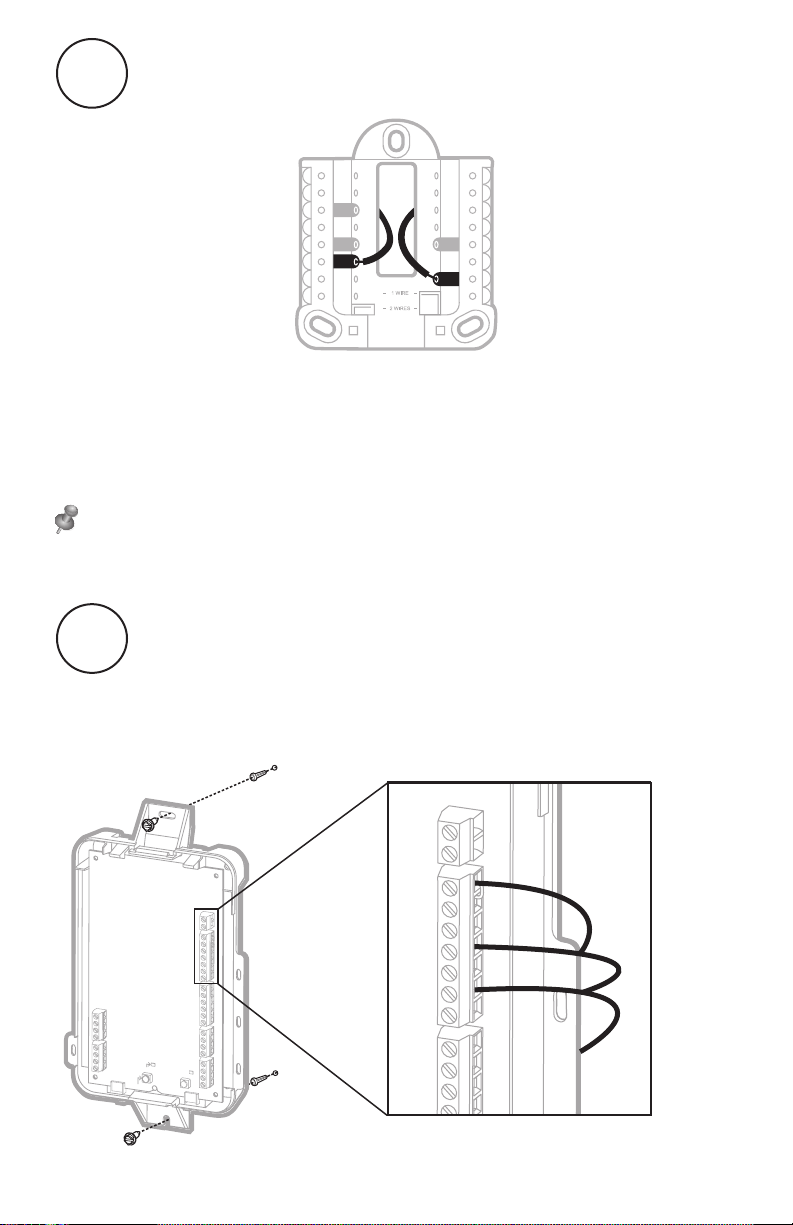

T10+ Thermostat: Mount the UWP wall plate included with the T10+
thermostat, and wire to the C and R terminals of the Equipment Interface
Module (EIM) or to a separate 24 volt transformer (not provided). Mounting
options for T10+ shown in the install guide included with the thermostat.
NOTE: When T10+ is used with the EIM, the relays in the thermostat do not
function.
Use screws and anchors as appropriate for the mounting surface. Mount the
EIM near the HVAC equipment or on the equipment itself.
2
Install T10+ Thermostat
Install Equipment Interface Module (EIM)
S
S
Y2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
M38712
M34247A
CONNECT
CONNECTED
M38709
Strip 1/4”
insulation,
then
insert
wires as
shown.

3
3Link T10+ Thermostat to EIM
3.1 When the T10+ is powered, follow the onscreen prompts until it says “Do
you have an Equipment Interface Module (EIM)?”. Select Yes, I have an
EIM.
3.2 Press and release the CONNECT button at the EIM when the thermostat
prompts you. Make sure the “Connected” light is flashing green. The EIM
will continue to flash the connected light for 15 minutes and reset this
timer every time a new RedLINK 3.0 device is added.
M34176A
CONNECT
CONNECTED
NOTE: If the “Connected” light does NOT flash green, another system may be
in the listening mode. Please exit the listening mode at the other system and
then try again.
• Green Flashing: In Listening Mode. System is ready to add RedLINK 3.0
devices.
• Green Steady: RedLINK devices are communicating.
• Red: RedLINK device(s) are NOT communicating. Check EIM and
RedLINK devices.

4
4Adding RedLINK 3.0 Accessories to the T10+
Thermostat
4.1 Select Add Another Device and follow the prompts on screen.
4.2 Install batteries in RedLINK 3.0 accessories.
• Wireless Outdoor Sensor RedLINK 3.0 C7089R3013
• Wireless Indoor Sensor C7189R3002
4.3 Connect each RedLINK accessory.
NOTE: Make sure accessories are at least 2 feet away from the EIM during
the linking process.
4.3a While the “Connect Device” screen is displayed (listening mode),
press and quickly release the CONNECT button on each new
RedLINK 3.0 accessory.
4.3b After a short delay (up to 20 seconds), check the thermostat to
confirm the connection of each RedLINK accessory.
3.3 Return to the thermostat and press Next (shown in the left image below).
The thermostat should show setup complete and ask if you would like to
add another device.

5
4.3c Follow the instructions on thermostat screen. After each RedLINK
3.0 accessory is added and any follow up questions are set, the
thermostat will ask if you want to add another device or are done
adding devices.
Note: Examples of follow up questions and instructions for the wireless
indoor sensor shown below.
4.3d Once all RedLINK 3.0 accessories have been added and you have
completed the on screen follow up questions and instructions, the
display will say “Setup Complete." Select Done Adding Devices.
4.4 Follow the onscreen display instructions to complete system setup for
heating and cooling type, humidifier, dehumidifier, ventilator settings, etc.

6
Typical wiring of a conventional system with up to 3 stage heat and 2 stage cool
with one transformer.
EIM wiring guide — conventional systems
R
C
U3
U3
U2
U2
U1
S2
S2
S1
S1
S4
S4
S3
S3
THM04R3000
U1
Y2
G
L
W1
W2 AUX1
W3 AUX2
Y1
RH
RC
R
C
SENSORS
SENSORS DRY CONTACT OUTPUTS
24VAC TO
THERMOSTAT
O/B
FURNACE
G (FAN)
R (24 VAC HOT)
W1 (HEAT STAG E 1)
W2 (HEAT STAG E 2)
Y1 (COMPRESSOR STAG E 1)
Y2 (COMPRESSOR STAG E 2)
C (24 VAC COMMON)
JUMPERS
W3 (HEAT STAG E 3)
11
1
24VAC
POWER
REMOVE JUMP ER(S) IF USING SEPARA TE TRANSFORMERS.
NOTE: SEE FOLLOWING PAGES FOR ADDITION AL THERMOSTAT WIRING GUIDELINES FOR OTHER SYSTEM TYPES, SENSOR WIRING
,
IAQ CONTROL, AND OTHER DRY CONTACT WIRING OPTIONS.
M38714
1

7
EIM wiring guide — heat pump systems
Typical wiring of a heat pump system with up to four-stage heat and two-stage
cool with one transformer.
R
C
S4
S4
S3
S3
AUX1
AUX2
24 VAC TO
THERMOSTAT
U3
U3
U2
U2
U1
S2
S2
S1
S1
THM04R3000
Y2
G
U1
L
W1
W2
W3
Y1
RH
RC
R
C
SENSORS
SENSORS
DRY CONTACT OUTPUTS
24 VAC
POWER
O/B
HEAT PUMP / AIR-HANDLER
G (FAN)
R (24 VAC HOT)
AUX 1 (AUXILIARY HEAT)
AUX 2 (AUXILIARY HEAT STAGE 2)
Y1 (COMPRESSOR STAGE 1)
Y2 (COMPRESSOR STAGE 2)
C (24 VAC COMMON)
JUMPERS 11
L (SYSTEM FAULT MONITOR)
O (CHANGEOVER VALVE)
1
2
3
REMOVE JUMPER(S) IF USING SEPARATE TRANSFORMERS.
THE CHANGEOVER VALVE WILL BE LABELED O IF ENERGIZED IN COOL OR B IF ENERGIZED IN HEAT.
THE AUXILIARY HEAT STAGE(S) ARE LABELED DIFFERENTLY ON DIFFERENT HEAT PUMP AIR HANDLERS. MOST HEAT
PUMPS APPLICATIONS ONLY HAVE ONE STAGE OF AUXILIARY HEAT.
NOTE: SEE FOLLOWING PAGES FOR ADDITIONAL THERMOSTAT WIRING GUIDELINES FOR OTHER SYSTEM TYPES, SENSOR
WIRING, IAQ CONTROL, AND OTHER DRY CONTACT WIRING OPTIONS.
1
2
3
M38715

8
Dry contact alerts
EQUIPMENT DAMAGE HAZARD. Do not apply power to S1S4 terminals.
Do not connect a temperature sensor to the S1S4 terminals if set for a dry
contact device.
NOTE: The dry contact device must be rated for low voltage.
If you are not using the S1S4 terminals on the EIM, you can connect them to
a dry contact device to display an alert. Dry contact alerts include Full Drain
Pan, Dirty Filter, Water Leak, System Shutdown, Service Needed, Fan Failure and
Custom Alert. Dry contact device can be normally-open (shown in diagram) or
normally-closed.
NOTE: You can connect multiple Dry Contact devices in parallel to the S1S4
terminals.
MULTIPLE DRY CONTACT DEVICES
ON ONE SET OF TERMINALS
EIM
M38718
ONE DRY CONTACT DEVICE
MULTIPLE DRY CONTACT DEVICES
ON ONE SET OF TERMINALS
EIM
ONE DRY CONTACT DEVICE
S3
S3
S4
S4
S1
S1
S2
S2

9
Wiring humidification, dehumidification and ventilation
"U" terminals can be used for humidification, dehumidification or ventilation.
M38719
TYPICAL HOOKUP OF POWERED HUMIDI FIER TYPICAL HOOKUP OF NON-POWERED HUMIDIFIER
U3
U3
U2
U2
U1
U1
RH
RC
R
C
TYPICAL HOOKUP OF POWERED VENTILATION
TYPICAL HOOKUP OF NON-POWERED VENTILATION
TYPICAL HOOKUP OF POWERED DEHUMIDIFIE
R
(WHOLE HOUSE DEHUMIDIFER)
TYPICAL HOOKUP OF VARIABLE SPEED BLOWER
FOR DEHUMIDIFICATION IN LOW SPEED
ANY COMBINATION OF RELAYS (U1, U2, U3) CAN BE USED. THEY ARE SET IN THE THERMOSTAT
INSTALLER SETUP.
WIRE THE U RELAY TO THE LOW SPEED FAN FOR DEHUMIDIFICATION CONTROL AT THE EQUIPMENT.
THE EIM RELAY CAN BE SET TO BE NORMALLY-OPEN OR NORMALLY-CLOSED IN THE THERMOSTAT
INSTALLER SETUP.
24
VAC
120
VAC
24
VAC
120
VAC
POWERED
HUMIDIFIER
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VAC
120
VAC
NON-POWERED
HUMIDIFIER
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VAC
120
VAC
24
VAC
120
VAC
POWERED
VENTILATOR
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VAC
120
VAC
NON-POWERED
VENTILATOR
2
1
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VAC
120
VAC
24
VAC
120
VAC
POWERED
DEHUMIDIFIER
U3
U3
U2
U2
U1
U1
RH
RC
R
C
24
VAC
120
VAC
LOW SPEED FAN
CONNECTION
AT FURNACE
NORMALLY-OPEN, DRY CONTACTS
NORMALLY-CLOSED, DRY CONTACTS

10

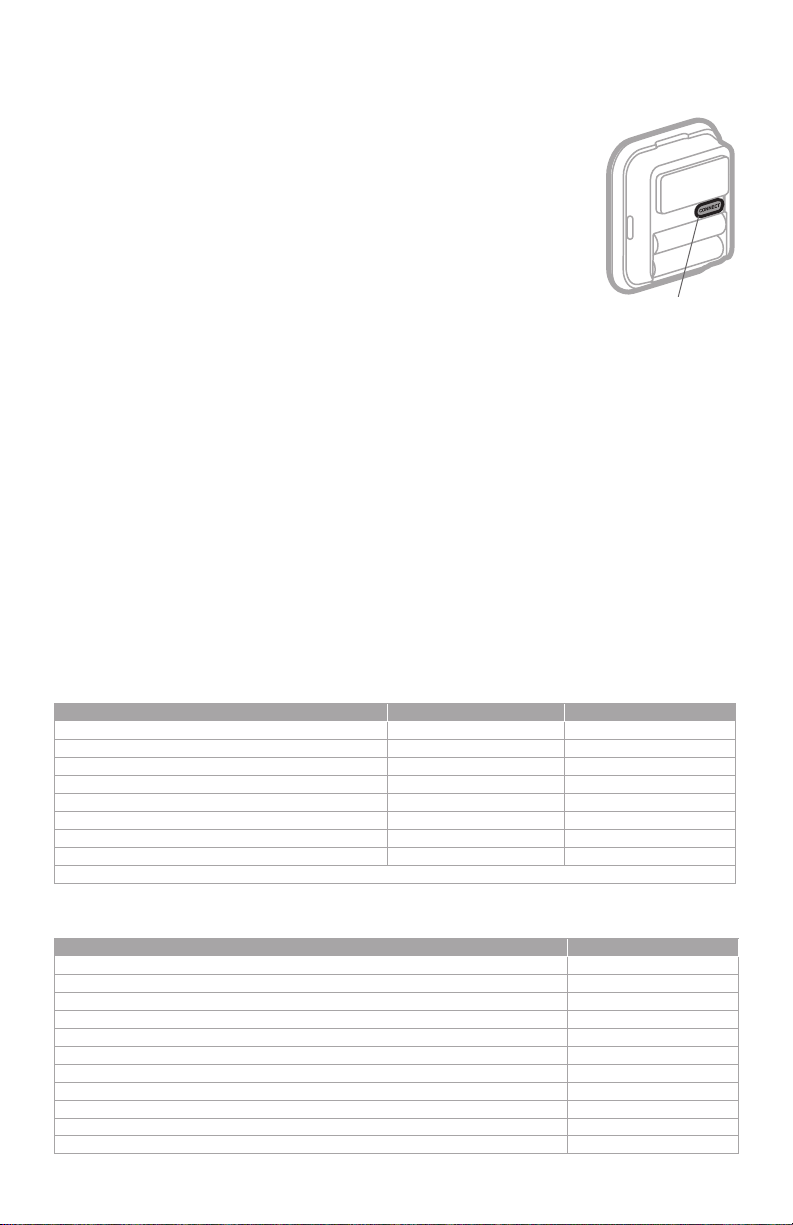

When you replace an EIM, you must reset the RedLINK
accessories before connecting them to the new thermostat.
Follow the instructions below:
At the Indoor Sensor or other RedLINK 3.0 accessory:
Press and hold the CONNECT button on the accessory until
the status light glows amber (hold for about 10 seconds). To
reconnect the thermostat, go to Step 4.
At the thermostat:
Go to Installer Options, choose Reset, then Factory reset.
This will clear the EIM and any other RedLINK 3.0 devices from
T10 as well as the system settings. After doing Factory Reset, follow thermostat
prompts to link new EIM and configure system settings.
Specifications
Control for up to 4 Heat/2 Cool heat pump systems or up to 3 Heat/2 Cool
conventional systems.
Operating Ambient Temperature
Equipment Interface Module: 40 to 165° F (40 to 74° C)
Operating Relative Humidity
Equipment Interface Module: 5% to 95% (non-condensing)
Physical Dimensions (height, width, depth)
Equipment Interface Module: 95/16 x 413/16 x 119/32 inches (91 x 147 x 42 mm)
Electrical ratings
Terminal Voltage (50/60 Hz) Max. Current Rating
W1 (stage 1 heat) 18 to 30 VAC 1.00A
W2/Aux1 (stage 2 heat or aux heat 1) 18 to 30 VAC 0.60A
W3/Aux2 (stage 3 heat or aux heat 2) 18 to 30 VAC 1.00A
G(fan) 18 to 30 VAC 0.50A
Y1 (compressor stage 1) 18 to 30 VAC 1.00A
Y2 (compressor stage 2) 18 to 30 VAC 0.60A
O/B (changeover valve) 18 to 30 VAC 1.00A
U1, U2, or U3 (dry contacts) 18 to 30 VAC 0.50A
L (input for heat pump)
M38771
To replace the Equipment Interface Module (EIM)
Press and hold
Indoor sensor
Model Numbers and Replacement Parts
Accessories / Replacement Parts Part Number
Equipment Interface Module (EIM) THM04R3000
Wireless Indoor Sensor (2-pack) C7189R30022
T10+ Thermostat with Indoor Sensor THX321WFS3001W
T10+ Thermostat without Sensor THX321WF3003W
T10+ Thermostat, EIM, RATS/DATS, Wireless Indoor Sensor YTHM1004R3000
T10+ Thermostat, EIM, RATS/DATS, OAS, Wireless Indoor Sensor YTHM1004R3001
Wireless Outdoor Sensor (OAS) C7089R3013
Wired Indoor Sensor (10K ohm) C7189U1005
Wired Outdoor Sensor (10K ohm) C7089U1006
Large Cover Plate for T10+ Thermostat THP2400A1080
Wired Floor Sensor for Radiant Heat (10K ohm) AC11201

11
Regulatory information
FCC Compliance Statement (Part 15.19) (USA only):
This device complies with Part 15 of the FCC Rules. Operation is subject to the
following two conditions:
1 This device may not cause harmful interference, and
2 This device must accept any interference received, including interference that
may cause undesired operation.
FCC Warning (Part 15.21) (USA only):
Changes or modifications not expressly approved by the party responsible for
compliance could void the user’s authority to operate the equipment.
FCC Interference Statement (Part 15.105 (b)) (USA only):
This equipment has been tested and found to comply with the limits for a Class
B digital device, pursuant to Part 15 of the FCC Rules. These limits are designed
to provide reasonable protection against harmful interference in a residential
installation. This equipment generates uses and can radiate radio frequency
energy and, if not installed and used in accordance with the instructions, may
cause harmful interference to radio communications. However, there is no
guarantee that interference will not occur in a particular installation. If this
equipment does cause harmful interference to radio or television reception, which
can be determined by turning the equipment off and on, the user is encouraged to
try to correct the interference by one of the following measures:
• Reorient or relocate the receiving antenna.
• Increase the separation between the equipment and receiver.
• Connect the equipment into an outlet on a circuit different from that to
which the receiver is connected.
• Consult the dealer or an experienced radio/TV technician for help.
Equipment interface module, thermostats and outdoor sensor:
To comply with FCC and Industry Canada RF exposure limits for general
population/ uncontrolled exposure, the antenna(s) used for these transmitters
must be installed to provide a separation distance of at least 20 cm from all
persons and must not be co-located or operating in conjunction with any other
antenna or transmitter.
Section 7.1.2 of RSS-GEN:
Under Industry Canada regulations, this radio transmitter may only operate using
an antenna of type and maximum (or lesser) gain approved for the transmitter by
Industry Canada. To reduce potential radio interference to other users, the anten-
na type and its gain should be so chosen that the equivalent isotropically radiated
power (e.i.r.p.) is not more than that necessary for successful communication.
Section 7.1.3 of RSS-GEN:
Operation is subject to the following two conditions:
1 This device may not cause interference, and
2 This device must accept any interference, including interference that may
cause undesired operation of the device.

Resideo Inc., 1985 Douglas Drive North
Golden Valley, MN 55422
www.resideo.com 33-00600EFS—05 M.S. Rev. 07-22 | Printed in United States
© 2022 Resideo Technologies, Inc. All rights reserved.
The Honeywell Home trademark is used under license from Honeywell International, Inc. This product
is manufactured by Resideo Technologies, Inc. and its affiliates.
Tous droits réservés. La marque de commerce Honeywell Home est utilisée avec l’autorisation
d’Honeywell International, Inc. Ce produit est fabriqué par Resideo Technologies, Inc. et ses sociétés
affiliées.
Todos los derechos reservados. La marca comercial Honeywell Home se utiliza bajo licencia de
Honeywell International, Inc. Este producto es fabricado por Resideo Technologies, Inc. y sus afiliados.
33-00600EFS-05
CAUTION: ELECTRONIC WASTE NOTICE:
The product should not be disposed of with other household waste. Check for the nearest authorized
collection centers or authorized recyclers. The correct disposal of end-of-life equipment will help prevent
potential negative consequences for the environment and human health.
DISCONNECT POWER BEFORE INSTALLATION.
Can cause electrical shock or equipment damage.
MUST BE INSTALLED BY A TRAINED, EXPERIENCED TECHNICIAN.
Read these instructions carefully. Failure to follow these instructions can damage the product or cause a
hazardous condition.
Need Help?
For assistance please visit http://customer.resideo.com,
or call toll-free: 1-800-468-1502

M38711
Equipment Interface Module
Technologie sans fil RedLINK® 3.0
Connexion de RedLINK 3.0 au module d’interface de l’équipement
Module d’interface
de l’équipement
Guide d’installation
THM04R3000
Lire avant l’installation.
Le module d’interface de l’équipement
fonctionne avec le :
Thermostat intelligent T10+.
(Pour connaître les numéros de modèle, reportez-
vous à la section « Numéros de modèle et pièces de
rechange » à la page 14.)
TECHNOLOGIE SANS
FIL RedLINK 3.0
MF38713
Equipment Interface Module
12:30
74
83

2
1
Thermostat T10+ : Installez la plaque murale UWP fournie avec le thermostat
T10+ et connectez-la aux bornes « C » et « R » du module d’interface de
l’équipement (MIE) ou à un transformateur 24 volts distinct (non fourni). Les
différentes options de montage du thermostat T10+ sont indiquées dans le
guide d’installation fourni avec l’appareil.
REMARQUE : Lorsque le thermostat T10+ est utilisé avec le MIE, les relais du
thermostat ne fonctionnent pas.
Utilisez les vis et les chevilles appropriées à la surface de montage. Montez le
MIE à proximité de l’équipement CVC ou sur l’équipement lui-même.
2
Installer le thermostat T10+
Installer le module d’interface de
l’équipement (MIE)
S
S
Y2
U
U
G
C
Y
A
Rc
W
K
W2
R
L/A
O/B
AUX
E
M38712
M34247A
CONNECT
CONNECTED
M38709
Dénudez
1/4 po
d’isolant,
puis insérez
les fils
comme
indiqué sur le
diagramme.

3
3Relier le thermostat T10+ au MIE
3.1 Une fois que le T10+ est sous tension, suivez les instructions à l’écran
jusqu’à ce que la mention « Do you have an Equipment Interface Module
(EIM)? (Disposez-vous d’un module d’interface de l’équipement (MIE)?) »
apparaisse. Sélectionnez Yes, I have an EIM (Oui, je dispose d’un MIE).
3.2 Lorsque l’écran du thermostat vous le demande, appuyez et relâchez le
bouton CONNECT (CONNECTER) situé sur le MIE. Assurez-vous que
le voyant « Connected (connecté) » du MIE clignote en vert. Le MIE
continuera à faire clignoter le voyant « connecté » pendant 15 minutes.
Cette minuterie sera réinitialisée chaque fois qu’un nouvel appareil
RedLINK 3.0 sera ajouté.
M34176A
CONNECT
CONNECTED
REMARQUE : Si le voyant « Connected (Connecté) » ne clignote PAS en vert,
il se peut qu’un autre système soit en mode d’écoute. Veuillez quitter le mode
d’écoute sur l’autre système, puis réessayez.
• Vert clignotant : le système est en mode d’écoute et est prêt à accepter
des appareils RedLINK 3.0.
• Vert fixe : Les appareils RedLINK communiquent entre eux.
• Rouge : Le(s) appareil(s) RedLINK ne communiquent PAS entre eux.
Vérifiez le MIE et les appareils RedLINK à la recherche d’éventuels
problèmes.

4
4Ajouter des accessoires RedLINK 3.0 au
thermostat T10+
4.1 Sélectionnez « Add Another Device (Ajouter un autre appareil) » et suivez
les instructions qui apparaissent à l’écran.
4.2 Installez les piles des accessoires RedLINK 3.0 à ajouter.
• Capteur sans fil pour l’extérieur RedLINK 3.0 C7089R3013
• Capteur sans fil pour l’intérieur C7189R3002
4.3 Connectez chacun des accessoires RedLINK.
REMARQUE : Assurez-vous que les accessoires sont à une distance d’au
moins 2 pieds du MIE pendant le processus de liaison.
4.3a Lorsque l’écran « Connect Device (Connectez l’appareil) » est
affiché (mode d’écoute), appuyez et relâchez rapidement le bouton
« CONNECT (CONNECTER) » de chaque accessoire RedLINK 3.0 à
ajouter.
4.3b Après un court délai (jusqu’à 20 secondes), contrôlez le thermostat
pour confirmer la connexion de chacun des accessoires RedLINK.
3.3 Revenez sur le thermostat et appuyez sur « Next (Suivant) » (comme
indiqué dans l’image de gauche ci-dessous). Le thermostat devrait afficher
le texte « Configuration terminée » et vous demander si vous souhaitez
ajouter un autre appareil.

5
4.3c Suivez les instructions qui apparaissent sur l’écran du thermostat.
Après avoir ajouté chaque nouvel accessoire RedLINK 3.0 et répondu
aux questions complémentaires, l’écran du thermostat affiche un
message vous demandant si vous souhaitez ajouter un autre appareil
ou non.
Remarque : Vous trouverez ci-dessous des exemples d’instructions et de
questions complémentaires pour le capteur sans fil pour l’intérieur.
4.3d Une fois que vous avez ajouté tous les accessoires RedLINK 3.0
dont vous aviez besoin et que vous avez répondu aux questions et
instructions complémentaires figurant à l’écran, celui-ci affichera le
message « Setup Complete (configuration terminée) ». Sélectionnez
« Done Adding Devices (J’ai fini d’ajouter des appareils) ».
4.4 Pour terminer la configuration du système, suivez les instructions affichées
à l’écran relatives au type de chauffage et de climatisation utilisé, à
l’humidificateur, au déshumidificateur, aux réglages du ventilateur et à
d’autres paramètres.

6
Câblage typique d’un système classique, avec un maximum de trois phases de
chauffage et deux phases de climatisation avec un transformateur.
Instructions de câblage du MIE — systèmes
classiques
R
C
U3
U3
U2
U2
U1
S2
S2
S1
S1
S4
S4
S3
S3
THM04R3000
U1
Y2
G
L
W1
W2 AUX1
W3 AUX2
Y1
RH
RC
R
C
CAPTEURS
CAPTEURS SORTIES À CONTACT SEC
24 VCA VERS
LE THERMOSTAT
O/B
APPAREIL DE CHAUFFAGE
G (VENTILATEUR)
R (24 VCA, SOUS TENSION)
W1 (PHASE DE CHAUFFAGE 1)
W2 (PHASE DE CHAUFFAGE 2)
Y1 (PHASE DU COMPRESSEUR 1)
Y2 (PHASE DU COMPRESSEUR 2)
C (24 VCA, NEUTRE)
CAVALIERS
W3 (PHASE DE CHAUFFAGE 3)
11
1
24VCA
ALIMENTATION
SI VOUS UTILISEZ DES TRANSFORMATEURS SÉPARÉS, RETIREZ LE(S) CAVALIER(S).
REMARQUE : POUR OBTENIR DES INSTRUCTIONS SUPPLÉMENTAIRES RELATIVES AU CÂBLAGE DU THERMOSTAT POUR
D’AUTRES TYPES DE SYSTÈMES, LE CÂBLAGE DES CAPTEURS, LE CONTRÔLE DE LA QAI ET D’AUTRES OPTIONS DE
CÂBLAGE À CONTACT SEC, VEUILLEZ CONSULTER LES PAGES SUIVANTES.
MF38714
1

7
Instructions de câblage du MIE — systèmes à
thermopompe
Câblage typique d’un système de thermopompe, avec un maximum de quatre
phases de chauffage et deux phases de climatisation avec un transformateur.
R
C
S4
S4
S3
S3
AUX1
AUX2
24 VCA VERS
LE THERMOSTAT
U3
U3
U2
U2
U1
S2
S2
S1
S1
THM04R3000
Y2
G
U1
L
W1
W2
W3
Y1
RH
RC
R
C
CAPTEURS
CAPTEURS
SORTIES À CONTACT SEC
24 VCA
ALIMENTATION
O/B
THERMOPOMPE /
UNITÉ DE TRAITEMENT DE L’AIR
G ( VENTILATEUR)
R (24 VCA, SOUS TENSION)
AUX 1 (CHAUFFAGE D’APPOINT)
AUX 2 (CHAUFFAGE D’APPOINT,
PHASE 2)
Y1 (PHASE DU COMPRESSEUR 1)
Y2 (PHASE DU COMPRESSEUR 2)
C (24 VCA, NEUTRE)
CAVALIERS 11
L (SURVEILLANCE DES DÉFAIL-
LANCES DU SYSTÈME)
O (ROBINET DE JUMELAGE)
1
2
3
SI VOUS UTILISEZ DES TRANSFORMATEURS SÉPARÉS, RETIREZ LE(S) CAVALIER(S).
LE ROBINET DE JUMELAGE SERA DÉSIGNÉ PAR LA LETTRE O S’IL EST ALIMENTÉ POUR LA CLIMATISATION, OU PAR
LA LETTRE B S’IL EST ALIMENTÉ POUR LE CHAUFFAGE.
LA OU LES PHASES DE CHALEUR D’APPOINT SERONT ÉTIQUETÉES DIFFÉREMMENT EN FONCTION DES THERMOPOMPES /
UNITÉS DE TRAITEMENT DE L’AIR. LA PLUPART DES APPLICATIONS NÉCESSITANT UNE THERMOPOMPE NE COMPORTENT
QU’UNE SEULE PHASE DE CHALEUR D’APPOINT.
REMARQUE : POUR OBTENIR DES INSTRUCTIONS SUPPLÉMENTAIRES RELATIVES AU CÂBLAGE DU THERMOSTAT POUR
D’AUTRES TYPES DE SYSTÈMES, LE CÂBLAGE DES CAPTEURS, LE CONTRÔLE DE LA QAI ET D’AUTRES OPTIONS DE CÂBLAGE
À CONTACT SEC, VEUILLEZ CONSULTER LES PAGES SUIVANTES.
1
2
3
MF38715

8
Alertes de contacts secs
RISQUE D’ENDOMMAGEMENT DE L’ÉQUIPEMENT. N’appliquez pas de
courant aux bornes S1 à S4. S’il est prévu pour un appareil à contact sec, ne
connectez pas de capteur de température aux bornes S1 à S4.
REMARQUE : l’appareil à contact sec doit être conçu pour les basses
tensions.
Si vous n’utilisez pas les bornes S1 à S4 du MIE, vous pouvez les connecter à
un appareil à contact sec pour afficher une alerte. On distingue plusieurs types
d’alertes de contact sec, notamment : Bac de vidange plein, Filtre sale, Fuite
d’eau, Arrêt du système, Entretien requis, Défaillance du ventilateur ou une alerte
personnalisée. L’appareil à contact sec peut être en configuration normalement
ouverte (représentée sur le diagramme) ou normalement fermée.
REMARQUE : Vous pouvez connecter plusieurs appareils à contact sec en
parallèle aux bornes S1 à S4.
PLUSIEURS APPAREILS À CONTAC
T SEC
SUR UN MÊME JEU DE BORNES
MIE
MF38718
UN SEUL APPAREIL À CONTACT SEC
PL
USIEURS APPAREILS À CONTACT SEC
SUR UN MÊME JEU DE BORNES
MIE
UN SEUL APPAREIL À CONTACT SEC
S3
S3
S4
S4
S1
S1
S2
S2
