Honeywell CS10XE Series User manual

www.honeywellaircoolers.com
E-mail: [email protected]

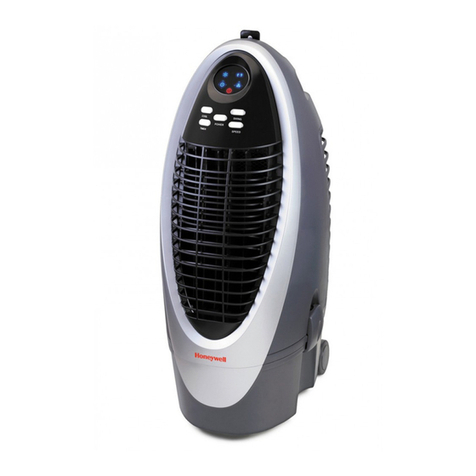

EN Portable Evaporative Air Cooler
User Manual
Read and save these instructions before use
PL Przenośny Klimator Ewaporacyjny
Instrukcja obsługi
Przeczytaj i zachowaj tę instrukcję przed użyciem
Model :
CS10XE
www.honeywellaircoolers.com/products/CS10XE
Product Video / Film o produkcie:
SWING
SPEED
POWER
COOL
TIMER
124
0.5
H L
M
S

7) Remote Control
8) Honeycomb Cooling Media
9) Rear Grill
10) Water Fill Tray
11) Water Tank
12) Castors
13) Carbon Dust Filter
14) Water Level Indicator
15) Detachable Water Tank Latch
16) Power Cord & Plug
1) Display Screen
2) Control Panel
3) Louvers
4) Front Grill
5) Drain Plug
6) Handle

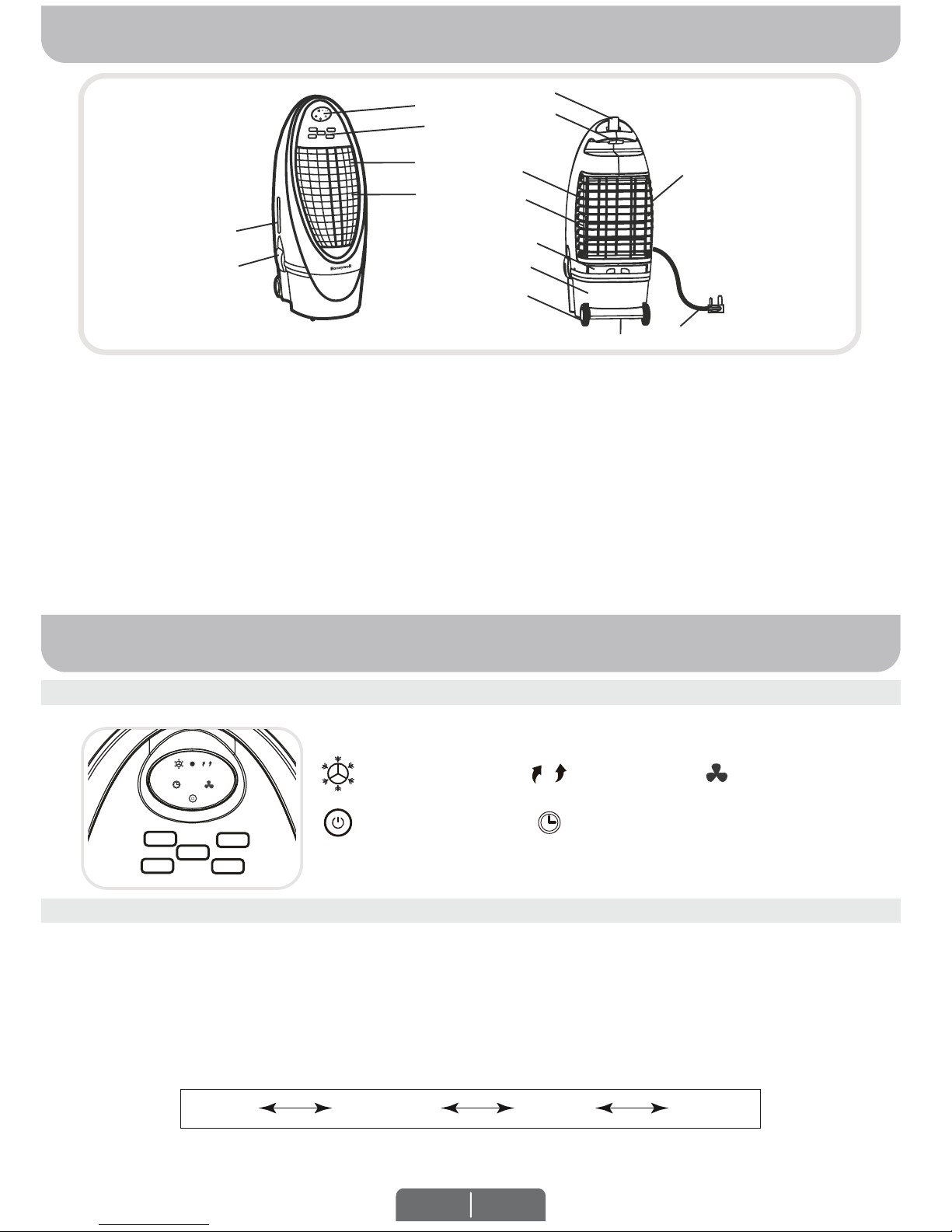

PARTS DESCRIPTION
USE & OPERATION
(12)
(16)
(5)
(11)
(10)
(9)
(8) (13)
(6)
(7)
SWING
SPEED
POWER
COOL
TIMER
124
0.5
H L
M
(1)
(2)
(3)
(4)
(14)
(15)
S
CONTROL PANEL
Icons on Display Screen
Power ON / OFF
Swing
Cool
SPEED
TIMER
124
0.5
H L
M
S
SWING
POWER
COOL
HL
M
S
Timer Setting
1
2
4
0.5
Fan Speed:
L
M
H
S
- Low
- Medium
- High
- Sleep*
FUNCTION BUTTONS
POWER
Press the POWER button to turn the unit on. The cooler will start automatically at medium speed. After a
few seconds the speed will switch to low. To turn the unit off, press the button again.
SPEED
Press the SPEED button repeatedly to change the speed between H - M - L - S*.
The indicator light will show the selected speed:
When the SLEEP mode is selected, the fan will run on High for one hour, then Medium for the second
hour and on Low speed from the third hour onwards until you switch off the unit.
High (H) Medium (M) Low (L) Sleep (S)*
WARNING -- READ AND SAVE THE AIR COOLER SAFETY & MAINTENANCE GUIDE AND USER
MANUAL BEFORE USING THIS PRODUCT. FAILURE TO FOLLOW THESE INSTRUCTIONS MAY
DAMAGE AND/ OR IMPAIR ITS OPERATION AND VOID THE WARRANTY. IN CASE THERE IS
ANY INCONSISTENCY OR CONFLICT BETWEEN THE ENGLISH VERSION AND ANY OTHER
LANGUAGE VERSION OF THE CONTENT OF THIS MATERIAL, THE ENGLISH VERSION SHALL
PREVAIL.
*Applicable for models with Sleep feature only.
EN 1

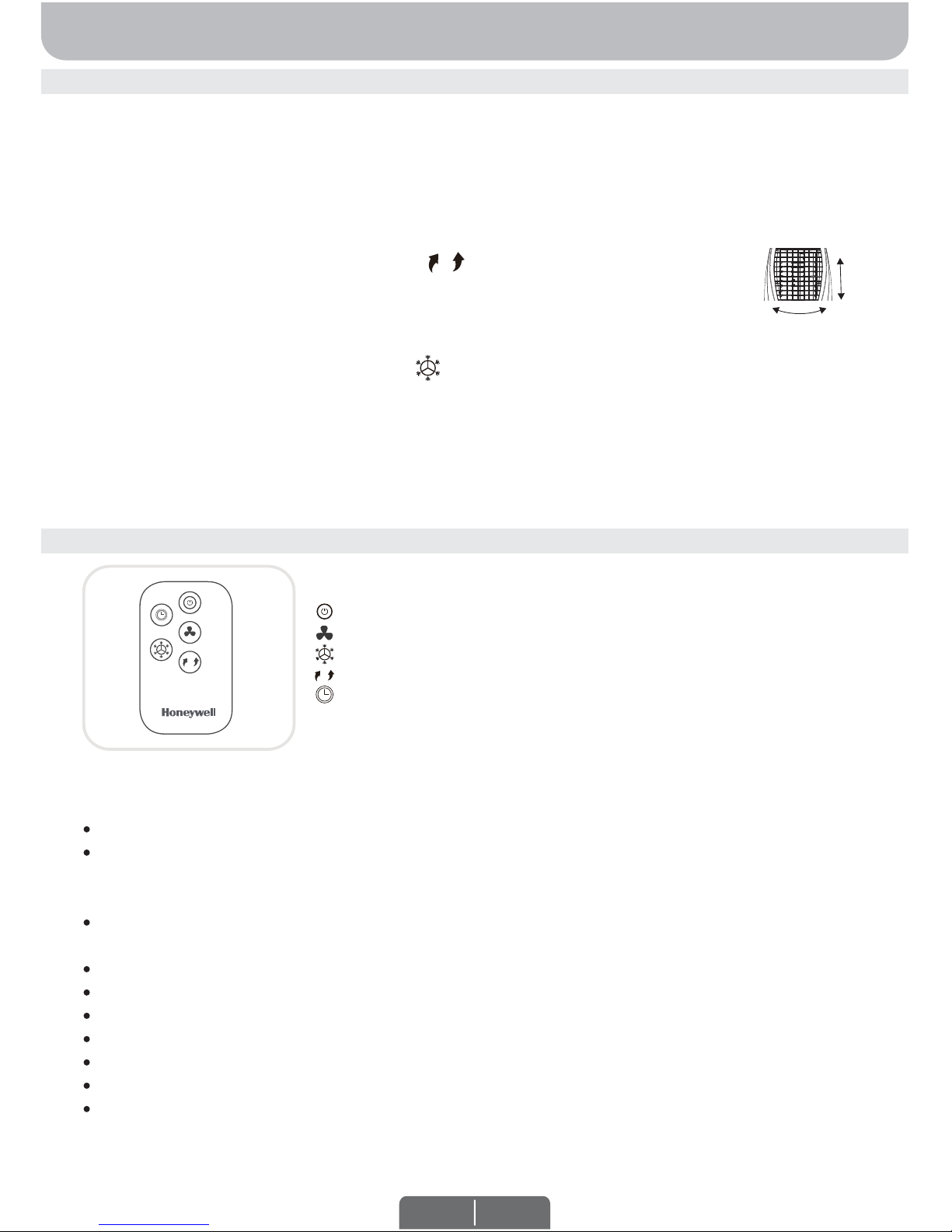

USE & OPERATION (CONTINUED)
FUNCTION BUTTONS (CONTINUED)
LOUVER
MOVEMENT
TIMER
Press the TIMER button until the desired time duration setting is selected. When the set time has
passed, the unit will automatically turn off (unit remains in Standby mode until power cord is unplugged
from electrical socket). The TIMER function allows you to program the unit for up to 7.5 hours of use.
SWING
Press the SWING button until is illuminated on the display screen.
The louvers will begin to move left to right automatically.
Vertical Air Flow - You can manually adjust the louvers to change vertical air flow.
COOL
Press the COOL button until is illuminated on the display screen. This activates evaporative cooling.
The water pump will operate and you will feel the cooler air after the Honeycomb Cooling Media is
completely wet.
WARNING: Please ensure sufficient water is in the water tank otherwise you may hear a Low Water
Alarm and the cooler will start in a Fan only mode without evaporative cooling.
REMOTE CONTROL
: ON / OFF
: Low / Medium / High / Sleep*
: Evaporative cooling ON / OFF
: Controls the motion of the louvers
: Controls the Timer function for automatic off
The remote control requires a CR2032 (1 x 3V) coin type or equivalent battery for replacement.
Open the battery compartment at the back of the remote control and insert the battery inside. Care
must be taken to insert the batteries according to the correct polarity (+ / –) markings shown inside
the battery compartment.
Always point the remote control signal transmitter towards the unit when operating. Make sure that
the signal path is not obstructed.
Remove the batteries if the unit is not going to be used for an extended period of time.
Do not drop the remote control.
Do not mix different types of batteries such as alkaline, carbon-zinc, or rechargeable batteries.
Do not mix old and new batteries.
Do not recharge the battery.
Exhausted batteries are to be removed from the product and safely disposed of as per local
regulations.
Do not dispose of batteries in fire. Batteries may explode or leak.
WARNING: Caution for ingestion of the small battery. Keep away from children and animals.
Note:
Power
Speed
Cool
Swing
Timer
*Applicable for models with Sleep feature only.
EN 2

USE & OPERATION (CONTINUED)
LOW WATER ALARM
CLEANING & DRAINING THE WATER TANK
Below are instructions on how to clean and maintain your air cooler. If the cooler will not be used for a
long period of time, please refer to the STORAGE & MAINTENANCE GUIDELINES located in the
separate Safety & Maintenance Guide.
The unit is equipped with a low water sensor. In Cooling Mode, when water in the tank is below the
minimum level, you will hear a beeping sound and the will flash continuously. The unit will
automatically pause evaporative cooling.
Refill the water tank to deactivate the alarm in cooling mode. First switch OFF the unit and unplug from
the power outlet. Fill the water tank with water above the minimum water level mark. Plug in and switch
ON again.
To deactivate the alarm and continue using the unit as a fan (without evaporative cooling), switch the
unit OFF and then ON again. The Low Water Alarm will not activate in Fan only mode. The Low Water
Alarm will sound again if the COOL function is activated while the water tank is still empty.
FILLING WITH WATER
COOLER LOCATION
Make sure to position the air cooler correctly before you set up and start using the product. Please refer
to the COOLER LOCATION section of the separate Safety & Maintenance Guide.
CAUTION:
Unplug the unit from the electrical power outlet before emptying or refilling the water tank.
Open the Water Fill Tray located at the back of the unit. The Water Level Indicator is located at the side
of the unit. Refill the water tank when water level is low. Do not fill water above the "Max." water level
mark to avoid water droplets collecting on the louvers. Check the water level in the tank before running
the COOL function. Make sure that the water in the tank is above the minimum water level mark.
Running the unit in COOL mode with inadequate water may cause pump failure.
Note: The water capacity refers to the total volume of water that can be contained within the air cooler
water tank and water distribution system. The water capacity in the tank at the “Max.” indicator level
may be lower than the actual water capacity of the air cooler.
WARNING: Do not fill water tank with dirty water or salt water. This can damage the unit and
Honeycomb media.
EN 3

USE & OPERATION (CONTINUED)

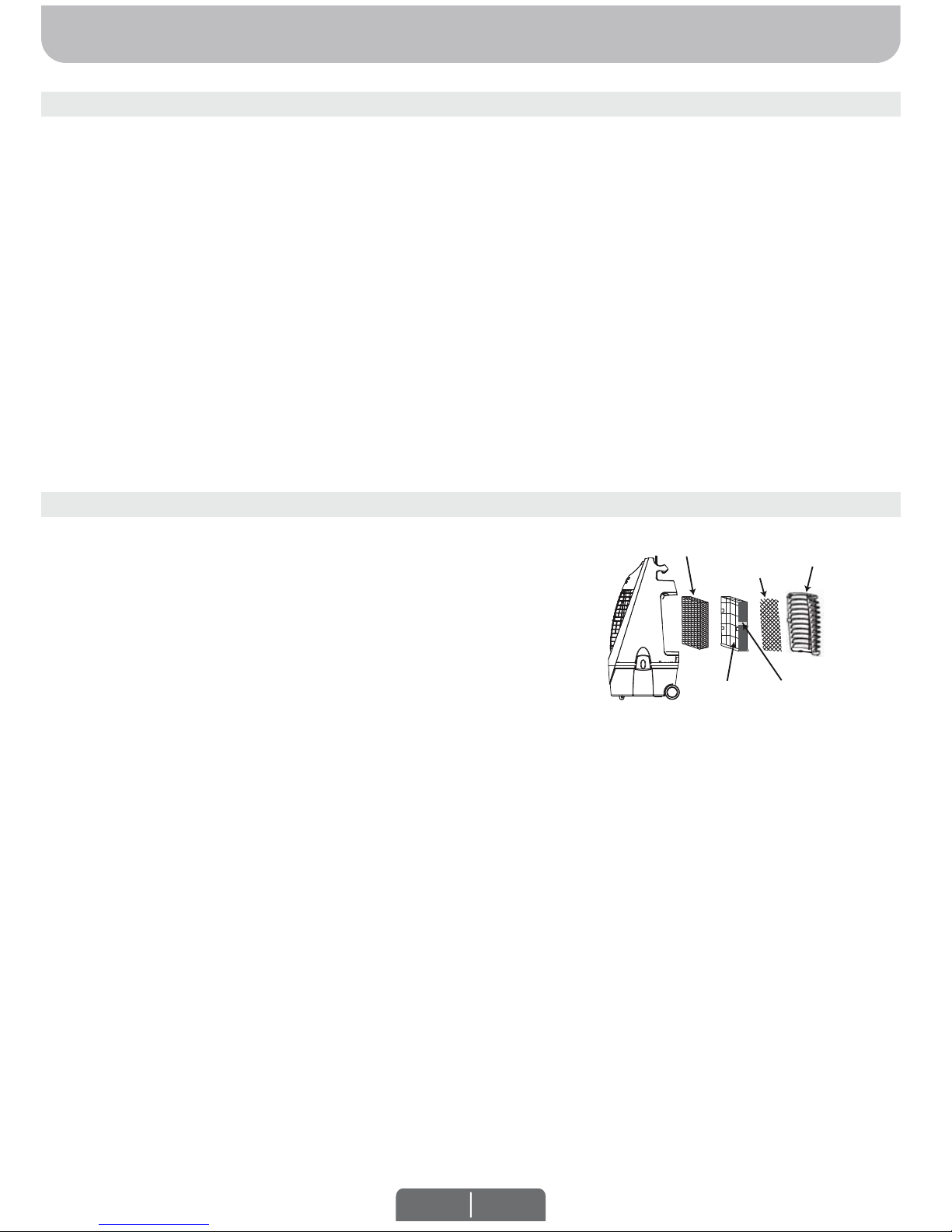

CLEANING THE CARBON DUST FILTER* AND HONEYCOMB COOLING MEDIA
The appliance is supplied with a Carbon Dust Filter* and
Honeycomb Cooling Media.
The Carbon Dust Filter* and Honeycomb Cooling Media are
located inside the Rear Grill. See Figure 1 for instructions on
how to remove them from the unit for cleaning and
maintenance.
Do not run the unit in COOL mode with stale water in the
tank. You must empty the water tank and refill with fresh
water, especially if the tank has not been cleaned in a long
time.
The cleaning frequency for the Honeycomb media depends
on local air and water conditions. In areas where the mineral
content of water is high, mineral deposits may build up on the
Honeycomb Cooling Media and restrict air flow. Draining the
water tank and refilling with fresh water at least once a week
will help reduce mineral deposits. If mineral deposits remain
on the Honeycomb Cooling Media, the media should be
removed and washed under fresh water. The media should
be cleaned every two months or sooner, depending on your
needs.
For best results allow the Honeycomb Cooling Media to dry
after each use by turning off the cool function 15 minutes
before turning the unit off.
t
t
t
t
t
Honeycomb
Cooling Media
Honeycomb
Frame
Screws
Rear Grill
Carbon Dust
Filter
Figure 1:
Remove all the screws from the Rear Grill of the Air Cooler.
Carefully pull out the rear grill from the cooler.
Slide out the Carbon Dust Filter* and clean with water.
To release the Honeycomb Media, remove the Honeycomb
Frame screws and pull the Honeycomb Frame out of the
unit.
Remove the screws on the base of the Honeycomb Frame
and slide out the Honeycomb Cooling media. Replace or
clean media with water and a damp cloth as needed.
WARNING: DO NOT operate the Air Cooler when the
Rear Grill is removed from the Air Cooler, or if there is a
loose-fitting Rear Grill. Doing so can cause serious injury or
dangerous electrical shock.
1.
2.
3.
4.
5.
Removing the Carbon Dust Filter*/ Honeycomb Cooling Media:
*Applicable for models with Carbon Dust Filter only.
EN 4
Move the unit to a location where the water can be drained. Remove the cap from the Drain plug
located at the bottom of the unit. Allow the tank to empty.
Detach the water tank by unlocking the Detachable Water Tank Latches on both sides of the unit. Lift
the cooler upwards away from the base and place it carefully and vertically on the floor. Be careful not
to bend the water pump tubes and other parts that will hang from the bottom of the unit when the
body is removed from the tank.
Refill the water tank with clean water and drain it completely. Clean the water tank with dish detergent
or a damp cloth and rinse it thoroughly.
Refill the water tank with clean water, up to the maximum level.
Replace the top of the air cooler carefully back onto the tank and lock the side latches. The air cooler
is now ready to be used.
Use a damp cloth to remove dirt and dust from the surface of the unit. Never use corrosive elements
or chemicals to clean this product.
When the product is not in use, store the unit in a dry place out of direct sunlight.
t
t
t
t
t
t
t
WARNING:
Before cleaning the unit, switch the unit OFF and disconnect from the electrical socket.
CLEANING & DRAINING THE WATER TANK (CONTINUED)

Pilot zdalnego sterowania
Moduł chłodzący o strukturze
plastra miodu
Tylna Kratka
Tacka wlewu wody
Zbiornik na wodę
Kółka tylne
Filtr węglowy
Wskaźnik poziomu wody
Wyjmowany pojemnik na wodę
Przewód zasilający i wtyczka
Ekran wyświetlacza
Panel sterowania
Żaluzje nawiewne
Przednia kratka
Korek spustowy
Uchwyt
OPIS CZĘŚCI
UŻYTKOWANIE I OBSŁUGA
(12)
(16)
(5)
(11)
(10)
(9)
(8) (13)
(6)
(7)
SWING
SPEED
POWER
COOL
TIMER
124
0.5 H L
M(1)
(2)
(3)
(4)
(14)
(15)
S
PANEL STEROWANIA
Ikony na ekranie wyświetlacza
Wyłącz / Włącz
Swing
Chłodzenie
SPEED
TIMER
124
0.5 H L
M
S
SWING
POWER
COOL
HL
M
S
Ustawienie timera
1
2
4
0.5
Prędkość
wentylatora:
L
M
H
S
- Niska
- Średnia
- Wysoka
- Sen*
PRZYCISKI FUNKCYJNE
(POWER) WŁĄCZANIE/ WYŁĄCANIE
Naciśnij przycisk zasilania, aby włączyć urządzenie.Klimator włącza się automatycznie na średnią
predkość. Po kilku sekundach predkosć przełączy sie na niski poziom. Aby wyłaczyć urządzenie,
ponownie nacisnij przycisk.
(SPEED) PRĘDKOŚĆ
Nacisnij przycisk SPEED aby zmienić prędkość między H - M - L - S*. Wskaźnik pokaże wybraną
prędkość:
Kiedy wybrany jest tryb SEN, wentylator będzie działał na Wysokich obrotach przez godzinę, Średnich
przez następną godzinę, i na Niskich od trzeciej godziny do momentu wyłączenia.
Wysoka (H) Średnia (M) Niska (L) Sen (S)*
UWAGA - PRZECZYTAJ I ZACHOWAJ INSTRUKCJĘ OBSŁUGI URZĄDZENIA CHŁODZĄCEGO
PRZED JEGO UŻYCIEM. NIESTOSOWANIE SIĘ DO TEJ INSTRUKCJI MOŻE
SPOWODOWAĆ USZKODZENIE I/ LUB OGRANICZYĆ JEGO PRACĘ I SPOWODOWAĆ UTRATĘ
GWARANCJI. W PRZYPADKU NIEZGODNOŚCI LUB SPRZECZNOŚCI POMIĘDZY WERSJĄ
ANGIELSKĄ NINIEJSZEGO DOKUMENTU A JAKĄKOLWIEK INNĄ WERSJĄ JĘZYKOWĄ WERSJA
ANGIELSKA PRZEWAŻA.
*Dotyczy jedynie modeli z funkcją Sleep.
PL 1
1)
2)
3)
4)
5)
6)
7)
8)
9)
10)
11)
12)
13)
14)
15)
16)

UŻYTKOWANIE I OBSŁUGA (KONTYNUACJA)
PRZYCISKI FUNKCYJNE (KONTYNUACJA)
WAHADŁOWY
RUCH ŻALUZJI
TIMER (TIMER)
Nacisnij przycisk TIMER, az zostanie wybrane ustawienie czasu opóznienia. Kiedy ustawiony czas
minął urządzenie automatycznie sie wyłaczy (pozostanie w stanie czuwania do momentu wyłączenia
kabla z gniazdka elektrycznego). Funkcja TIMER pozwala zaprogramowac urzadzenie przez okres do
7,5 godzin pracy.
SWING (ZMIANA KĄTA NAWIEWU PRZEZ OSCYLACJĘ ŻALUZJI NAWIEWNYCH)
Naciśnij przycisk SWING, aż pojawi się ikona na wyswietlaczu.Żaluzje zaczną
się automatycznie obracać z lewej strony do prawej. Regulacja nadmuchu pionowego
odbywa się w sposób manualny.
COOL (CHŁODZENIE)
Naciśnij przycisk COOL, aż pojawi się ikona na wyświetlaczu. Wciśnięcie aktywuje ewaporacyjny
tryb chłodzenia. Chłodniejsze powietrze zacznie napływać po całkowitym zwilżeniu panelu chłodzącego.
OSTRZEZENIE: Prosimy upewnić się, że w zbiorniku na wodę znajduje się wystarczająca jej ilość, w
przeciwnym razie może włączyć się alarm niskiego poziomu wody, a urządzenie zacznie pracować w
trybie wentylacji.
PILOT ZDALNEGO STEROWANIA
: Włącz/ Wyłącz
: Niska / Srednia / Wysoka / Sen*
: Włącz/ Wyłącz
: Oscylacja żaluzji nawiewnych
: Opóżnienie czasowe
Pilot działa na baterie CR2032 (1 x 3V) lub na równowaznym rodzaju baterii.
Otwórz komorę baterii z tyłu pilota zdalnego sterowania i włóz baterie CR2032 (1 x 3 V) wewnątrz.
Należy uważać, aby włożyć baterie zgodnie z polaryzacją (+/-), pokazaną wewnątrz komory na
baterie.
Zawsze kieruj sygnał pilota zdalnego sterowania w kierunku urządzenia podczas jego pracy.
Upewnij sie, że scieżka sygnału nie jest zablokowana.
Należy usunąć baterie, gdy urządzenie nie będzie używane przez dłuższy okres czasu.
Nie upuszczaj pilota.
Nie mieszaj róznych typów baterii takich jak alkaliczne, cynkowo-weglowe lub akumulatorowe.
Nie mieszaj starych i nowych baterii.
Nie ładować ponownie baterii.
Wyczerpane baterie należy wyjąć z urządzenia.
Nie wyrzucaj baterii do ognia. Może to grozić wybuchem lub wyciekiem.
UWAGA: Uwaga na małe baterie, które mogą grozić połknięciem. Przechowywać w miejscu
niedostępnym dla dzieci i zwierząt.
UWAGI:
Zasilanie
Prędkość
Chłodzenie
Swing
Timer
*Dotyczy jedynie modeli z funkcja Sleep.
PL 2

UŻYTKOWANIE I OBSŁUGA (KONTYNUACJA)
ALARM NISKIEJ WODY
CZYSZCZENIE I OPRÓZNIANIE POJEMNIKA NA WODE
Urzadzenie jest wyposazone w czujniki niskiego poziomu wody. W trybie chłodzenia, gdy woda w
pojemniku jest nizsza od minimalnego poziomu, usłyszysz sygnał dzwiekowy i dioda bedzie stale
migac.
Urzadzenie automatycznie zatrzyma chłodzenie przez parowanie.
Napełnij zbiornik wodą, aby wyłączyć alarm w trybie chłodzenia. Najpierw wyłącz urządzenia i wypnij
wtyczkę z gniazdka. Napełnij zbiornik wodą powyżej minimalnego poziomu wody. Podłącz i włącz
urządzenie ponownie.
Aby wyłączyć alarm i kontynuować korzystanie z urządzenia w trybie wentylacji (bez chłodzenia),
wyłącz urządzenie i włącz go ponownie. Alarm niskiej wody nie aktywuje sie w trybie wentylatora. Alarm
niskiej wody zabrzmi ponownie, jeśli jest włączona funkcja chłodzenia, a gdy pojemnik na wodę jest
nadal pusty
OSTRZEŻENIE:
Przed czyszczeniem urządzenia, wyłącz urządzenie i odłącz go od gniazdka elektrycznego.
NAPEŁNIANIE WODĄ
USYTUOWANIE KLIMATORA
UWAGA:
Przed opróżnianiem lub napełnieniem pojemnika na wodę należy odłączyć urządzenie od źródła
zasilania.
Otwórz zbiornik na wodę, który znajduje sie w tylnej części urządzenia. Wskaźnik poziomu wody
znajduje się na bocznym panelu urządzenia. Napełnij pojemnik na wodę, gdy poziom wody jest niski.
Nie wlewaj wody ponad poziom zaznaczony znakiem "Max." Sprawdź poziom wody w pojemniku
przed włączeniem funkcji CHŁODZENIA. Upewnij sie, że woda w pojemniku znajduje sie powyżej
minimalnego poziomu wody. Uruchomienie urządzenia w trybie CHŁODZENIA z niewystarczającą
ilością wody może spowodować uszkodzenie urządzenia.
Uwaga: Pojemność wodna odnosi się do całkowitej objętości wody, która może znajdować się w
zbiorniku na wodę klimatora i w systemie rozprowadzania wody. Objętość wody w zbiorniku na wodę
wypełnionym do oznaczenia poziomu „Max.” może być niższa niż rzeczywista pojemność wodna
urządzenia.
Uwaga: Nie napełniaj zbiornika na wodę brudną lub słoną wodą. Może to doprowadzić do uszkodzenia
urządzenia i modułu chłodzącego.
Upewnij sie, aby prawidłowo ulokować klimator przed użytkowaniem urządzenia. Przeczytaj informacje
zawarte w sekcji sekcji o Bezpieczeństwie i Konserwacji.
PL 3
Przenieś urządzenie w miejsce, gdzie można wylać wodę. Zdejmij zatyczkę z korka spustowego,
umieszczonego w dolnej części urządzenia i wylej wodę z pojemnika.
t
Poniżej znajdują sie instrukcje dotyczące czyszczenia i utrzymania klimatora. Jeśli urządzenie
nie będzie używane przez dłuższy okres, należy zapoznać się z INSTRUKCJĄ O PRZECHOWYWANIU I
KONSERWACJI, która znajduje sie w Instrukcji Bezpieczeństwa i Konserwacji.

UŻYTKOWANIE I OBSŁUGA (KONTYNUACJA)
Urządzenie jest wyposażone w filtr węglowy oraz moduł
chłodzący w kształcie plastra miodu, które znajdują się
wewnątrz tylnej obudowy urządzenia. Zobacz rysunek 1 jak
zdemontować je do czyszczenia i konserwacji
Nie uruchamiaj urządzenia w trybie chłodzenia ze stęchłą
wodą w pojemniku. Należy opróżnić pojemnik na wodę i
napełnić go świeżą woda, zwłaszcza gdy pojemnik nie był
czyszczony przez dłuższy czas.
Częstotliwość czyszczenia modułu chłodzącego zależy od
lokalnych warunków powietrza i wody. W obszarach, gdzie
zawartość minerałów w wodzie jest wysoka, osady
mineralne mogą osadzać się na module chłodzącym i
ograniczać przepływ powietrza. Opróżnianie i napełnianie
pojemnika na wodę świeżą wodą przynajmniej raz w tygodniu
pomoże zmniejszyć powstawanie osadów. Jeśli osady
mineralne pozostają na module, powinien on zostać wyjęty i
przepłukany świeżą wodą. Moduł powinny być czyszczony
co dwa miesiące lub częściej, w zależności od potrzeb.
Aby uzyskać najlepsze rezultaty, zostaw pozostaw moduł
chłodzący do całkowitego wyschnięcia po każdym użyciu
przez wyłączenie funkcji chłodzenia na 15
minut przed wyłączeniem urządzenia.
t
t
t
t
Płytki ewaporacyjne w
kształcie plastra miodu
Ramka modułu
chłodzącego Sruby
Kratka tylna
Filtr Weglowy
Rysunek 1:
Usuń wszystkie śruby z kratki z tyłu klimatora.
Ostrożnie wyciągnij tylną kratkę z klimatora.
Wyciągnij filtr węglowy i spłucz go czystą wodą.
Aby dostać się do płytki ewaporacyjnej wyjmij śruby z
ramy i wysuń płytkę.
Wymień lub spłucz płytkę czystą woda, lub oczyść
wilgotną szmatką.
UWAGA: NIE WOLNO używać klimatora, gdy tylna kratka
jest zdjęta lub jeśli nie jest właściwie zamocowana . Może
to spowodować poważne obrażenia ciała lub
niebezpieczne porażenie prądem elektrycznym.
1.
2.
3.
4.
5.
Zdejmowanie filtra i modułu chłodzącego:
*Dostepne tylko w wybranych modelach.
PL 4
CZYSZCZENIE MODUŁU CHŁODZĄCEGO I FILTRA WĘGLOWEGO
Odepnij pojemnik na wodę przez odpięcie zatrzasków, znajdujących się po obu stronach urządzenia.
Podnieś korpus urządzenia i postaw je ostrożnie pionowo na podłodze. Uważaj, na rurki i inne
elementy urządzenia przy odpinaniu pojemnika.
Przepłucz pojemnik czystą wodą, wymyj płynem do mycia naczyń lub wilgotną szmatką i wypłucz
go dokładnie.
Napełnij pojemnik na wodę czystą wodą do maksymalnego poziomu.
Załóż korpus klimatora starannie z powrotem i zamknij zatrzaski boczne. Klimator jest teraz gotowy
do użycia .
Za pomocą wilgotnej szmatki usuń kurz i brud z powierzchni urządzenia. Nigdy nie należy używać
żrących detergentów lub chemikaliów do czyszczenia tego urządzenia.
Gdy produkt nie jest używany, należy go przechowywać w suchym miejscu, z dala od
bezpośredniego światła słonecznego.
t
t
t
t
t
t
CZYSZCZENIE I OPRÓŻNIANIE POJEMNIKA NA WODĘ (KONTYNUACJA)

Model/Model
Voltage/Napięcie
Frequency/Częstotliwość
CS10XE
TECHNICAL SPECIFICATIONS / DANE TECHNICZNE

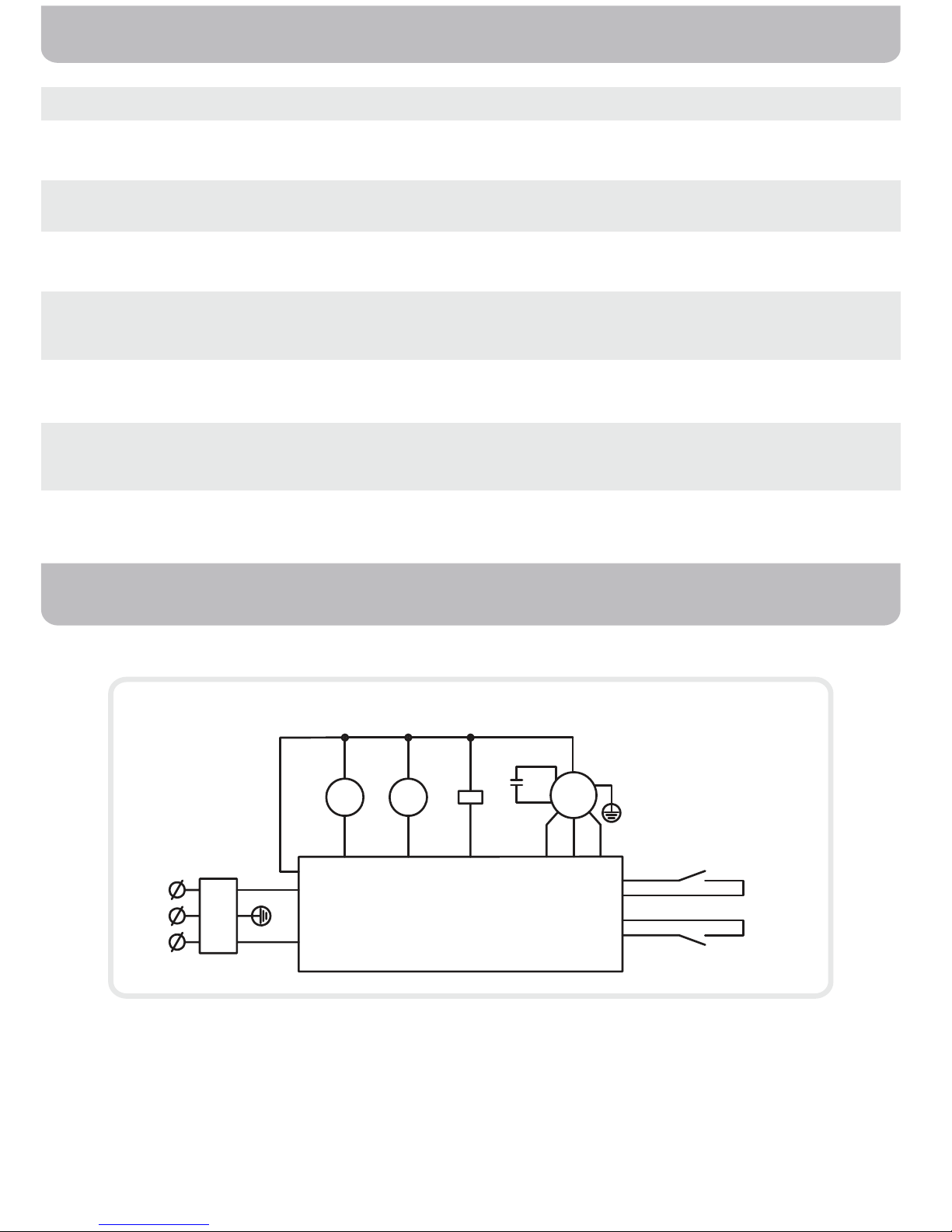

ELECTRICAL WIRING DIAGRAM / SCHEMAT ELEKTRYCZNY
220 ~ 240V
50Hz
Wattage/Moc w watach
Water Tank Capacity/Pojemnośćpojemnika na wodę
Cooling Media/System chłodzenia
Product Dimension/Wymiary urządzenia
Net Weight/Waga netto
Płytki ewaporacyjne w kształcie plastra miodu
344 (W) x 400 (D) x 800 (H) mm
13.5 (W) x 15.7 (D) x 31.5 (H) in
8.4 kg/18.5 lbs
100 W
10 Litrów/2.6 Gallons
Version: 220~240V/50Hz
Capacitor
F/R
L
N
COOL
M
HML
M
PLUG
PUMP
White
Yellow
Blue
Float sensor switch
Water tank
Power cutoff switch

JMATEK Limited
Manulife Financial Centre,
Kwun Tong, Hong Kong
Phone: [phone]
Email: [email protected]
Web: www.jmatek.com
Made in China
© 2017 JMATEK Limited. All rights reserved.
The Honeywell Trademark is used under license
from Honeywell International Inc.
Honeywell International Inc. makes no representations
or warranties with respect to these products.
These products are manufactured by Airtek Int'l Corp. Ltd.
(subsidiary of JMATEK Ltd.).
EN
Made in China
© 2017 JMATEK Limited. Wszystkie prawa zastrzeżone.
Honeywell Znak towarowy jest używany na
podstawie licencji Honeywell International Inc
Honeywell International Inc nie ponosi odpowiedzialności
lub gwarancji w odniesieniu do tego produktu.
Produkt ten wytwarzany jest przez AIRTEK Int'l Corp Ltd.
(zależną JMATEK Ltd.).
PL
