Hornbach 10599892 User manual

10599892/10599893_V1.0_2023/05
Manufactured for
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germany
www.hornbach.com
Ausklappseiten beachten!
Observer les pages à déplier !
Badare alle pagine pieghevoli!
Let op de uitvouwpagina‘s!
Observera utviksbladen!
Viz rozkládací stránky!
Všimnite si rozkladacie stránky!
Atenţie la pagina pliată!
Observe the foldout pages!
LED-Außenleuchte - Montageanleitung
Luminaire d’extérieur - Instructions de montage
Lampada esterna a LED - Istruzioni per il montaggio
LED-buitenarmatuur - Montage-instructies
LED-armatur för utomhusbruk - Monteringsanvisningar
Venkovní LED-diodová svítilna - Návod k montáži
LED vonkajšie svietidlo - Návod na montáž
Corp de iluminat cu LED pentru exterior - Instrucţiuni de montaj
LED outdoor luminaire - Assembly instructions
Ausklappseiten beachten!
Observer les pages à déplier !
Badare alle pagine pieghevoli!
Let op de uitvouwpagina‘s!
Observera utviksbladen!
Viz rozkládací stránky!
Všimnite si rozkladacie stránky!
Atenţie la pagina pliată!
Observe the foldout pages!
D D
D
S S
S
F F
F
CZ CZ
CZ
I I
I
SK SK
SK
NL NL
NL
RO RO
RO
GB GB
GB
10599892
10599893
www.hornbach.com/productcompliance
Deutsch2
Français8
Italiano14
Nederlands20
Svenska26
1esky32
Sloven0ina38
Român544
English52

2
DEUTSCH
D
Sicherheitshinweise
• Elektroarbeiten und Reparaturen dürfen
nur von Elektrofachkräften ausgeführt
werden.
• Die Leuchte darf in keiner Weise
abgeändert werden. Stromschlag- und
Unfallgefahr.
• Bei der Installation müssen die jeweili-
gen nationalen Installationsvorschriften
eingehalten werden.
• Die Außenleuchte nicht mit fehlen-
dem oder defektem Leuchtenschirm
betreiben.
• Falls das Netzkabel beschädigt ist,
muss es vom Hersteller, dessen tech-
nischem Kundendienst oder von einer
ähnlich qualifizierten Person ersetzt
werden, um Gefahren zu vermeiden.
Betreiben Sie das Gerät niemals mit
einem defekten Netzkabel.
• Lichtquelle und Betriebsgerät dieser
Leuchte sind nicht austauschbar.
Sobald das Ende der Lebensdauer der
Lichtquelle erreicht ist, ist die gesamte
Leuchte zu ersetzen. Eine Austausch-
barkeit von Lichtquelle und Betriebsge-
rät würde ein sicheres Betreiben in der
vorgesehenen Umgebung beeinträch-
tigen.
• Um Augenverletzungen zu vermeiden,
nicht direkt in die Leuchte schauen.
• Die Leuchte niemals in der Nähe
entflammbarer Oberflächen, Materialien
oder flüchtiger Flüssigkeiten wie Benzin
betreiben.
Montageanleitung
Bitte lesen Sie diese Montageanleitung gründlich durch und bewahren Sie sie für den
späteren Gebrauch auf!
Technische Daten
Nennspannung 220-240 V~ 50 Hz
Nennleistung:
10599892 20 W
10599893 30 W
Schutzklasse I
Schutzart IP 65
Lichtstrom:
10599892 3300 lm
10599893 4950 lm
Farbtemperatur 4000 K
Energieezienz Klasse C
Lichtquelle LED
Abmessungen (L x B x H):
10599892 132x57x130 mm
10599893 153x60x153 mm
Gewicht:
10599892 0,38 kg
10599893 0,54 kg
DEUTSCH D
3
Entsorgung
Das Symbol „durchgestrichene Mülltonne“
erfordert die separate Entsorgung von
Elektro- und Elektronik-Altgeräten (WEEE).
Solche Geräte können wertvolle, aber gefährliche
und umweltgefährdende Stoffe enthalten. Sie
sind gesetzlich dazu verpflichtet, diese Produkte
keinesfalls im unsortierten Hausmüll, sondern an
einer ausgewiesenen Sammelstelle für das Recy-
cling von elektrischen und elektronischen Geräten
zu entsorgen. Dadurch tragen Sie zum Schutz der
Ressourcen und der Umwelt bei.
HORNBACH ist in Deutschland verpflichtet:
-bei Neukauf eines Elektro- oder Elektronikge-
rätes ein Altgerät der gleichen Art unentgeltlich
im HORNBACH-Markt zurückzunehmen.
-auch ohne einen Neukauf bis zu 3Elektro- oder
Elektronik-Altgeräte der gleichen Geräteart
(bis max. 25cm Kantenlänge) unentgeltlich im
HORNBACH-Markt zurückzunehmen.
-bei Lieferung eines neuen Elektro- oder Elekt-
ronikgerätes an einen privaten Haushalt ein Alt-
gerät der gleichen Art unentgeltlich abzuholen
oder Ihnen die Rückgabe in Ihrer unmittelbaren
Nähe zu ermöglichen.
Stellen Sie sicher, dass Lampen, die zerstö-
rungsfrei aus dem Gerät entnommen werden
können, vor der Entsorgung des Gerätes aus
dem Gerät entfernt worden sind.
Für weitere Informationen wenden Sie sich
an www.hornbach.com oder an die örtlichen
Behörden.
Kinder dürfen auf keinen Fall mit Kunststoff-
beuteln und Verpackungsmaterial spielen, da
Verletzungs- bzw. Erstickungsgefahr besteht.
Solches Material sicher lagern oder auf um-
weltfreundliche Weise entsorgen.
Verwendete Symbole
Vorsicht: Gefahr für die Unversehrtheit
von Gesundheit und Produkt.
Schutzklasse I.
Vorsicht:
Stromschlaggefahr!
Nicht dimmbar.
Lichtquelle nicht austauschbar.
Betriebsgerät nicht austauschbar.
C
Dieses Produkt enthält eine
Lichtquelle der Energieezienzklasse
C.
Deutsch

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
4
DEUTSCH
D
4

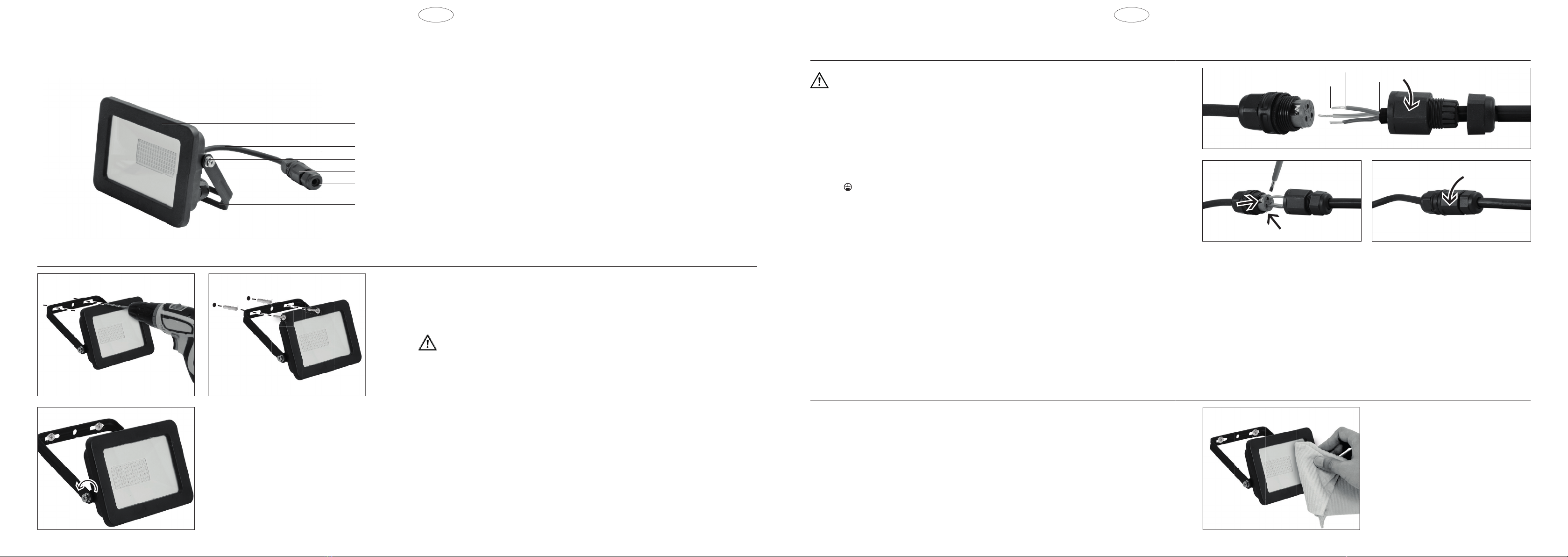

II. Montage
I. Bezeichnung
1 Leuchte
2 Anschlusskabel
3 Winkeleinstellschrauben
4 Anschlussklemme
5 Verschlusskappe
6 Wandhalter
1. Eine Montagestelle wählen, hinter welcher sich keine Rohre oder Kabel befinden. Die Befes-
tigungslöcher markieren und die Löcher bohren. Dabei sicherstellen, dass die Löcher den
Schlitzen im Wandhalter 6 entsprechen.
2. Die Dübel einsetzen, und die Leuchte 1 mit den Schrauben befestigen.
Vorsicht: Stimmen Sie die Befestigung auf das Wandmaterial ab.
3. Richten Sie die Leuchte 1 in der gewünschten Neigung aus. Lösen Sie dazu ggf. die Winke-
leinstellschrauben 3 und ziehen Sie sie wieder fest.
4. Die Leuchte am Stromnetz anschließen (siehe Kapitel III).
DEUTSCH D
55
III. Anschluss
IV. Wartung und Pflege
Reinigen
Die Leuchte nur mit einem weichen, leicht feuchten Tuch abwischen. Auf keinen Fall Scheu-
erpulver oder chemische Reinigungsmittel verwenden. Elektrische Bauteile dürfen nicht mit
Feuchtigkeit in Kontakt kommen.
Vorsicht:
Für diesen Anschluss zuerst die Netzstromversorgung abklemmen.
1. Die Anschlussklemme 4 auseinanderschrauben. Alle Adern auf 8mm abisolieren. Das
Kabel durch die Kabeleinführung schieben und die Leuchte 1 am Stromnetz anschließen
(siehe Abbildung).
2. Die Adern mit Hilfe der Schrauben fixieren. Sicherstellen, dass die Verbindungen festsit-
zen und keine losen Kabelenden aus der Lüsterklemmeschauen.
N: Blau
L: Braun
: Gelb/Grün
3. Die Anschlussklemme 4 zusammenschrauben und die Verschlusskappe 5 mit 10 Nm
anziehen. Darauf achten, dass die Kabelisolierung in die Anschlussklemme 4 hineinreicht.
Die Netzstromversorgung herstellen.

6
FRANÇAIS
F
Informations sur la sécurité
• Les opérations et les réparations du
système électrique doivent être eec-
tuées par un électricien qualifié.
• Le luminaire ne doit pas être modifié de
quelque manière que ce soit. Risque de
choc électrique et d'accident.
• Au cours de l'installation, toujours res-
pecter les réglementations nationales.
• N'utilisez pas le luminaire d'extérieur en
cas de couvercle de lentille manquant
ou endommagé.
• Si le câble d'alimentation est endomma-
gé, il doit être remplacé par le fabricant,
son agent de service ou une personne
ayant une qualification équivalente
pour éviter un risque. N'utilisez jamais
l'appareil si le câble d'alimentation est
endommagé.
• La source lumineuse et le mécanisme
de fonctionnement de ce luminaire
ne sont pas remplaçables. Lorsque la
source lumineuse atteint la fin de sa
durée de vie, le luminaire complet doit
être remplacé. La remplaçabilité de la
source lumineuse et du mécanisme de
fonctionnement aurait une incidence
sur la sécurité de fonctionnement dans
l'environnement prévu.
• Ne regardez pas directement le lumi-
naire éclairé pour éviter les blessures
aux yeux.
• N'utilisez jamais le luminaire à proximité
de surfaces ou de matériaux inflam-
mables ou de fluides volatils tels que
l'essence.
Instructions de montage
Lisez attentivement les présentes instructions de montage et conservez-les à un
endroit sûr pour une utilisation ultérieure !
Caractéristiques techniques
Tension nominale 220-240V ~ 50Hz
Puissance nominale :
10599892 20 W
10599893 30 W
Indice de protection I
Degré de protection IP 65
Flux lumineux :
10599892 3 300lm
10599893 4 950lm
Température des couleurs 4 000 K
Performance énergétique Classe C
Source de lumière LED
Dimensions (L x l x H) :
10599892 132 x 57 x 130mm
10599893 153 x 60 x 153mm
Poids:
10599892 0,38 kg
10599893 0,54 kg
FRANÇAIS F
7
Élimination
Le symbole « Poubelle barrée » impose
une élimination séparée des vieux appa-
reils électriques et électroniques (WEEE).
Ces appareils peuvent contenir des substances
précieuses, mais dangereuses et nocives pour
l’environnement. Vous êtes légalement tenu de ne
pas jeter ces produits dans les ordures ména-
gères non triées, mais de les remettre à un point
de collecte pour le recyclage des appareils élec-
triques et électroniques. Cela contribue à la pro-
tection des ressources et de l’environnement.
HORNBACH s'engage en Allemagne à:
-lors de l’achat d’un nouvel appareil électrique
ou électronique, HORNBACH s’engage à re-
prendre gratuitement un appareil usagé du
même type dans un de ces magasins.
-de reprendre gratuitement dans votre magasin
HORNBACH jusqu’à 3 appareils électriques ou
électroniques usagés du même type (jusqu’à
25 cm de côté), même si vous n’en achetez pas
un nouveau.
-collecter gratuitement un appareil électrique
ou électronique usagé du même type ou de
vous permettre de le rapporter près de chez
vous en cas de livraison d’un nouvel appareil
électrique ou électronique à un ménage
privé.
Assurez-vous que les lampes qui peuvent être
retirées de l'appareil sans être détruites ont
été retirées de l'appareil avant de le mettre au
rebut.
Pour de plus amples informations, rendez-vous
sur www.hornbach.com ou contactez les auto-
rités locales.
Ne laissez en aucun cas les enfants jouer avec
des sacs en plastique et matériels d’emballage,
puisque cela les expose à un risque de bles-
sure ou d’étouffement. Rangez ces matières
en lieu sûr ou éliminez-les dans le respect de
l’environnement.
Symboles utilisés
Attention: Risque pour la santé
et le produit.
Appareil de classe I.
Attention:
Risque d'électrocution !
Ne peut pas être atténué.
La source lumineuse n'est pas rem-
plaçable.
L'appareil de commande n'est pas
remplaçable.
C
Ce produit contient une source lumi-
neuse de classe d'ecacité énergé-
tique C.
Français

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
8
FRANÇAIS
F
8
1. Choisir un lieu d'installation derrière lequel il ne se trouve ni tuyau, ni conducteur électrique.
Repérer l'emplacement des trous de fixation et percer les trous pour les brides. Veiller à ce
qu'ils soient positionnés en fonction des rainures de fixation dans le support de montage
mural 6.
2. Brancher les fiches et fixer le luminaire 1 à l'aide des vis.
Attention: Adapter la fixation au matériau du mur.
3. Réglez le luminaire 1 dans l'angle souhaité. Si nécessaire, desserrer les vis de fixation d'angle
3 et serrez-les à nouveau.
4. Connecter le luminaire 1 à l'alimentation électrique (consulter la section III).
II. Assemblage
I. Description
1 Luminaire
2 Câble d'alimentation
3 Vis de fixation d'angle
4 Borne de raccordement
5 Bouchon à vis
6 Support de montage mural
FRANÇAIS F
99
Nettoyage
Essuyer le luminaire avec un chion doux et sec uniquement. Ne jamais utiliser de poudres
à récurer ou de détergent chimiques. Ne jamais laisser les composants électriques devenir
humides.
III. Raccordement
IV. Entretien & Maintenance
Attention:
Débrancher en premier l'alimentation secteur pour ce raccordement.
1. Démonter la borne de raccordement 4. Dénuder chaque câble sur environ 8mm. Faire
passer le câble dans l'orifice du câble en l'enfonçant et brancher le luminaire 1 à l'ali-
mentation électrique (consulter la figure).
2. Fixer les câbles en serrant les vis. Assurez-vous que les connexions sont bien serrées et
qu'il ne ressort aucune extrémité de câble en vrac de la borne plate.
N : bleu
L : brun
: jaune/vert
3. Remonter la borne de raccordement 4 et serrer le bouchon à vis 5 à 10 Nm. S'assurer
que l'isolation du câble est à l'intérieur de la borne de raccordement.
Connectez l'alimentation électrique.

10
ITALIANO
I
Informazioni di sicurezza
• Eventuali riparazioni e lavori elettrici
devono essere eseguiti da un elettrici-
sta qualificato.
• È vietato apportare qualsiasi modifica
alla lampada. Pericolo di scossa elettri-
ca e di infortunio.
• Durante l'installazione, sempre attenersi
alle norme di installazione nazionali.
• Non mettere in funzione la lampada
da lavoro se il coperchio della lente è
mancante o danneggiato.
• Se il cavo di alimentazione è dan-
neggiato, deve essere sostituito dal
produttore, dal suo servizio assistenza,
o da personale qualificato al fine di
evitare rischi. Non mettere in funzione
la lampada con un cavo di alimentazio-
ne difettoso.
• La sorgente luminosa e il meccanismo
di funzionamento di questa lampada
non sono sostituibili. Quando la sorgen-
te luminosa raggiungono la fine della
loro vita utile, la lampada completa deve
essere sostituita. La sostituibilità della
sorgente luminosa e del meccanismo di
comando inciderebbe sulla sicurezza di
funzionamento nell'ambiente previsto.
• Non guardare direttamente la lampada
illuminata per evitare lesioni agli occhi.
• Non utilizzare mai la lampada in prossi-
mità di superfici o materiali infiammabili
o di fluidi volatili come la benzina.
Istruzioni per il montaggio
Si prega di attentamente leggere queste istruzioni e di conservarle in un posto sicuro
per eventuali futuri riferimenti!
Dati tecnici
Voltaggio nominale 220-240 V~ 50 Hz
Potenza nominale:
10599892 20 W
10599893 30 W
Classe di protezione I
Livello di protezione IP 65
Flusso luminoso:
10599892 3300 lm
10599893 4950 lm
Temperatura colore 4000 K
Ecienza energetica Classe C
Fonte di luce: LED
Dimensioni (L x W x H):
10599892 132x57x130 mm
10599893 153x60x153 mm
Peso:
10599892 0,38 kg
10599893 0,54 kg
ITALIANO I
11
Smaltimento
Il simbolo del “bidone sbarrato” indica che
i rifiuti di apparecchiature elettriche ed
elettroniche (WEEE) devono essere smalti-
ti separatamente. Tali apparecchiature possono
contenere delle sostanze preziose che tuttavia
sono pericolose e nocive per l’ambiente. Siete
legalmente obbligati a non smaltire questi prodot-
ti insieme ai rifiuti domestici indifferenziati ma
presso un punto di raccolta autorizzato per il rici-
clo di apparecchi elettrici ed elettronici. In questo
modo si contribuirà alla salvaguardia delle risorse
e dell’ambiente.
In Germania, la ditta HORNBACH:
-è obbligata a ritirare gratuitamente presso un
punto vendita HORNBACH un vecchio dispo-
sitivo nel momento dell’acquisto di un nuovo
dispositivo elettrico o elettronico dello stesso
tipo.
-è obbligata a ritirare gratuitamente presso un
punto vendita HORNBACH fino a 3 vecchi di-
spositivi elettrici o elettronici (con una lunghez-
za bordo max. di fino a 25 cm) anche senza
l’acquisto di un nuovo dispositivo elettrico o
elettronico.
-è obbligata, nel momento della consegna di
un nuovo dispositivo elettrico o elettronico
a un cliente privato, di ritirare gratuitamente
un vecchio dispositivo dello stesso tipo o di
consentire la sua restituzione nelle immedia-
te vicinanze.
Assicurarsi che le lampade che possono essere
rimosse dal dispositivo senza distruggerle
siano state rimosse dal dispositivo prima dello
smaltimento.
Per ulteriori informazioni consultare
www.hornbach.com, oppure rivolgersi alle
autorità locali.
Non far giocare i bambini con le buste di blasti-
ca e i materiali di imballaggio dell’apparecchio
perché rischiano lesioni o soffocamento. Con-
servare questi materiali in un luogo sicuro o
smaltirli nel rispetto dell’ambiente.
Simboli usati
Attenzione: Rischio per la salute e il
prodotto.
Lampada Classe I.
Attenzione:
Rischio di scosse elettriche!
Non regolabile in luminosità.
Fonte di luce non sostituibile.
Il meccanismo di comando non è
sostituibile.
C
Questo prodotto include una sorgente
luminosa della classe di ecienza
energetica C.
Italiano

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
12
ITALIANO
I
12
1. Scegliere un luogo per il montaggio dove non sono presenti tubi o cavi elettrici . Segnare i
fori di fissaggio e trapanare i fori per i morsetti. Assicurarsi che siano posizionati in base alle
fessure di fissaggio del supporto a parete 6.
2. Inserire le spine e fissare la lampada 1 con le viti.
Attenzione: eseguire il fissaggio secondo il materiale del sotto.
3. Regolare la lampada 1 nell’angolazione desiderata. Se necessario, allentare le viti di fissaggio
ad angolo 3 e serrarle nuovamente.
4. Collegare la lampada 1 alla rete elettrica (vedere sezione III).
II. Montaggio
I. Descrizione
1 Lampada
2 Cavo di alimentazione
3 Viti di fissaggio ad angolo
4 Terminale di collegamento
5 Cappuccio vite
6 Supporto a parete
ITALIANO I
1313
Pulizia
Pulire la lampada solo con un panno morbido ed asciutto. Non usare mai polveri abrasive
oppure detergenti chimici. Non far mai diventare umidi i componenti elettrici.
III. Collegamento
IV. Manutenzione e cura
Attenzione:
Per questo collegamento, scollegare prima l’alimentazione elettrica.
1. Smontare il terminale di collegamento 4. Rimuovere 8 mm di isolamento da ciascun cavo.
Spingere il cavo attraverso l’ingresso cavo e collegare la lampada 1 all’alimentazione
elettrica (vedere figura).
2. Fissare i cavi serrando le viti. Assicurarsi che le connessioni siano eseguite in maniera
salda e che non vi siano dei cavi sporgenti dalla morsettiera.
N Blu
L: Marrone
: Giallo/Verde
3. Rimontare il terminale di collegamento 4 serrando il cappuccio vite 5 10 Nm. Assicurarsi
che l'isolamento del cavo arrivi fino al terminale di collegamento.
Stabilire il collegamento all'alimentazione di corrente.

14
NEDERLANDS
NL
Veiligheidsinformatie
• Elektrische werkzaamheden en repara-
ties moeten door een gekwalificeerde
elektricien worden uitgevoerd.
• De armatuur mag op geen enkele wijze
worden aangepast. Risico van elektri-
sche schokken en ongelukken.
• Bij de installatie moeten de betreende
nationale installatievoorschriften in acht
worden genomen.
• Gebruik de buitenarmatuur niet als
deze een ontbrekende of beschadigde
lensdop heeft.
• Als het netsnoer beschadigd is, moet
het door de fabrikant of diens service-
vertegenwoordiger of een vergelijk-
baar gekwalificeerd persoon worden
vervangen om gevaar te voorkomen.
Gebruik het apparaat nooit met een
defect netsnoer.
• De lichtbron en het bedieningsme-
chanisme van dit armatuur zijn niet
vervangbaar. Nadat de lichtbron het
einde van zijn levensduur heeft bereikt,
moet de volledige armatuur worden
vervangen. Vervanging van de lichtbron
en het bedieningsmechanisme heeft
gevolgen voor de veilige werking in de
beoogde omgeving.
• Kijk niet rechtstreeks in de verlichte
armatuur om oogletsel te voorkomen.
• Gebruik de armatuur nooit in de buurt
van ontvlambare oppervlakken of ma-
terialen of vluchtige vloeistoen zoals
benzine.
Montage-instructies
Lees deze gebruiksaanwijzing zorgvuldig door en bewaar ze voor latere raadpleging!
Technische gegevens
Nominale spanning 220-240 V~ 50 Hz
Nominaal vermogen:
10599892 20 W
10599893 30 W
Beschermingsklasse I
Beschermingsgraad IP 65
Lichtstroom:
10599892 3300 lm
10599893 4950 lm
Kleurtemperatuur 4000 K
Energie-eciëntie Klasse C
Lichtbron LED
Afmetingen (L x B x H):
10599892 132 x 57 x 130 mm
10599893 153 x 60 x 153 mm
Gewicht:
10599892 0,38 kg
10599893 0,54 kg
NEDERLANDS NL
15
Afvalverwerking
Het symbool van de “doorgestreepte vuil-
nisbak” wijst op de noodzaak van afzon-
derlijke afvalverwijdering van afgedankte
elektrische en elektronica-apparatuur (WEEE).
Dergelijke apparaten kunnen waardevolle maar
gevaarlijke en schadelijke stoffen bevatten. U
bent wettelijk verplicht deze producten niet bij het
ongesorteerde huisvuil mee te geven, maar in te
leveren bij een officieel inzamelpunt voor de recy-
cling van elektrische en elektronische apparaten.
Hierdoor levert u een bijdrage aan de bescher-
ming van bronnen en het milieu.
HORNBACH is in Duitsland verplicht:
-bij aankoop van een nieuw elektrisch of
elektronisch apparaat een oud apparaat van
hetzelfde type gratis terug te nemen in een
HORNBACH winkel.
-ook zonder nieuwe aankoop tot 3 oude elektri-
sche of elektronische apparaten van hetzelfde
type (tot een maximale randlengte van 25
cm) gratis terug te nemen in een HORNBACH
winkel.
-bij afleveren van een nieuw elektrisch of
elektronisch apparaat aan een particulier
huishouden een oud apparaat van hetzelfde
type gratis mee te nemen of inleveren voor u
in uw directe omgeving mogelijk te maken.
Zorg ervoor dat lampen die uit het apparaat
kunnen worden verwijderd zonder deze te
vernietigen uit het apparaat zijn verwijderd
alvorens u het weggooit.
Neem voor meer informatie contact op met
www.hornbach.com of de milieu-afdeling of
milieustraat van uw gemeente.
Kinderen mogen nooit met plastic zakken en
verpakkingsmaterialen spelen vanwege het
gevaar van verwonding en verstikking. Bewaar
dit materiaal op een veilige plaats of gooi het
op milieuvriendelijke wijze weg.
Gebruikte symbolen
Voorzichtig: Risico voor gezondheid
en het product.
Klasse I-apparaat.
Voorzichtig:
Gevaar voor elektrische schokken!
Kan niet worden gedimd.
De lichtbron kan niet worden vervan-
gen.
De voorschakelapparatuur is niet
vervangbaar.
C
Dit product bevat een lichtbron van
energie-eciëntieklasse C.
Nederlands

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
16
NEDERLANDS
NL
16
1. Kies een installatielocatie waar geen buizen of kabels lopen. Markeer de bevestigingsgaten
en boor de gaten voor de klemmen. Zorg ervoor dat deze geplaatst worden volgens de beves-
tigingssleuven in de muurbevestiging 6.
2. Plaats de pluggen en bevestig armatuur 1 met de schroeven.
Voorzichtig: controleer of de bevestiging geschikt is voor het wandmateriaal.
3. Stel de armatuur 1 in op de gewenste hoek. Draai indien nodig de hoekbevestigingsschroeven
3 los en draai ze weer vast.
4. Sluit armatuur 1 aan op de stroomvoorziening (zie hoofdstuk III).
II. Montage
I. Beschrijving
1 Armatuur
2 Stroomkabel
3 Hoekbevestigingsschroeven
4 Aansluitklem
5 Schroefdop
6 Muurbevestiging
NEDERLANDS NL
1717
Reinigen
Veeg de armatuur alleen met een zachte, vochtige doek schoon. Gebruik nooit schuurmidde-
len of chemische reinigingsmiddelen. Laat nooit de elektrische componenten vochtig worden.
III. Aansluiting
IV. Onderhoud en verzorging
Voorzichtig:
Koppel voor aansluiting eerst de stroomvoorziening los.
1. Demonteer de aansluitklem 4. Verwijder 8 mm isolatie van elke kabel. Duw de kabel door
de kabelinvoer en sluit armatuur 1 aan op de stroomvoorziening (zie afbeelding).
2. Zet de kabels vast door de schroeven aan te draaien. Controleer of de verbindingen goed
vast zitten en er geen losse kabeleinden uit de klemmen komen.
N: Blauw
L: Bruin
: Geel/groen
3. Monteer de aansluitklem 4 terug en draai de schroefdop 5 vast met 10 Nm. Zorg ervoor
dat de kabelisolatie goed tot in de aansluitklem reikt.
Sluit de stroomvoorziening aan.

18
SVENSKA
S
Säkerhetsinformation
• Elarbeten och reparationer får endast
utföras av behörig elektriker.
• Armaturen får inte modifieras på något
sätt. Risk för elstöt och olycksfall.
• Följ alltid de nationella installationsbe-
stämmelserna.
• Armatur för bruk utomhus ska inte
användas om den har ett saknat eller
skadat linsskydd.
• Om strömkabeln är skadad måste den
bytas ut av tillverkaren eller dess servi-
ceombud eller liknande kvalificerad per-
son för att undvika faror. Använd aldrig
apparaten med en defekt strömsladd.
• Ljuskällan och manöverdonet går inte
att byta ut. När ljuskällan har nått slutet
på sin livslängd måste hela armaturen
bytas ut. Byte av ljuskälla och manö-
verdon kan påverka säker drift i den
avsedda miljön.
• För att undvika ögonskador ska du
undvika att titta direkt på den upplysta
armaturen.
• Armaturen ska inte användas nära
lättantändliga ytor eller material eller
flyktiga vätskor som bensin.
Monteringsinstruktioner
Läs instruktionerna noga och förvara dem på en säker plats för senare användning!
Tekniska data
Märkspänning 220-240 V~50 Hz
Märkeekt:
10599892 20 W
10599893 30 W
Skyddsklass I
Skyddsgrad IP 65
Ljusflöde:
10599892 3300 lm
10599893 4950 lm
Färgtemperatur 4000 K
Energieektivitet Klass C
Ljuskälla LED
Mått (L x B x H):
10599892 132x57x130 mm
10599893 153x60x153 mm
Vikt:
10599892 0,38 kg
10599893 0,54 kg
SVENSKA S
19
Avfallshantering
Symbolen "överstruken soptunna" kräver
separat avfallshantering av elektrisk och
elektronisk utrustning (WEEE). Sådana en-
heter kan innehålla värdefulla, men farliga och
miljöskadliga ämnen. Du är enligt lag skyldig att
inte kasta dessa produkter i det osorterade hus-
hållsavfallet utan lämna in dessa till ett anvisat
insamlingsställe för återvinning av elektriska och
elektroniska produkter. Därmed bidrar du till att
skydda resurserna och miljön.
I Tyskland är HORNBACH skyldiga att:
-vid inköp av nya elektriska eller elektroniska
apparater ta tillbaka en gammal apparat av
samma slag utan kostnad i HORNBACH-buti-
ken.
-även utan inköp av nya produkter ta tillbaka
upp till tre elektriska eller elektroniska appara-
ter av samma apparattyp (upp till 25 cm kant-
längd) utan kostnad till HORNBACH-butik.
-vid leverans av en ny elektrisk eller elektronisk
apparat till privat hushåll hämta upp en gam-
mal apparat av samma slag utan kostnad eller
möjliggöra återlämning i din direkta närhet.
Se till att lampor, som kan tas ut ur apparaten
utan att förstöras, tas ut ur apparaten innan
apparaten avfallshanteras.
Kontakta www.hornbach.com eller lokala myn-
digheter för mer information.
Barn får inte under några som helst omständig-
heter leka med plastpåsar och förpacknings-
material eftersom de då löper risk att skadas
eller kvävas. Förvara därför sådant material
säkert eller avfallshantera det miljövänligt.
Använda symboler
Observera:
Risk för hälsan och produkten.
Klass I apparat.
Observera:
Risk för elektrisk stöt!
Kan inte dimmas.
Ljuskällan är inte utbytbar.
Kontrollenheten är inte utbytbar.
C Denna produkten innehåller ljuskällor av energieektivitetsklass C.
Svenska

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
20
SVENSKA
S
20
1. Välj en monteringsplats där det inte finns några rör eller kablar bakom. Markera fästhålen och
borra hålen för klämmorna. Se till att dessa är placerade enligt fästöppningarna i väggmonte-
ringen 6.
2. Sätt i pluggarna och fäst armaturen 1 med skruvarna.
Observera: Kontrollera att monteringsmaterialet är lämpligt för väggmaterialet.
3. Ställ in armaturen 1 i önskad vinkel. Om så behövs, lossa vinkelfästskruvarna 3 och dra åt
dem igen.
4. Anslut armaturen 1 till strömförsörjningen (se sektion III).
II. Montering
I. Beskrivning
1 Armatur
2 Strömkabel
3 Vinkelfästskruv
4 Kopplingsplint
5 Skruvlock
6 Väggfäste
SVENSKA S
2121
Rengöring
Torka endast av armaturen med en mjuk, torr trasa. Använd aldrig skurpulver eller kemiska
rengöringsmedel. Låt aldrig elektriska komponenter bli fuktiga.
III. Anslutning
IV. Underhåll och skötsel
Observera:
Koppla först ifrån strömförsörjningen för denna anslutning.
1. Demontera anslutningsterminalen 4. Ta bort 8mm isolering på varje kabel. Skjut kabeln
genom öppningen och anslut armaturen 1 till strömförsörjningen (se bild).
2. Fäst kablarna genom att dra åt anslutningsskruven. Kontrollera att förbindelserna är
ordentligt åtdragna och att inte några lösa kabeländar sticker ut från kopplingslisten.
N: Blå
L: Brun
: Gul/grön
3. Montera tillbaka anslutningsterminalen 4 dra åt skruvlocket 5 10 Nm. Se till att kabeli-
soleringen når tillräckligt in i kopplingsplinten.
Anslut nätströmförsörjningen.

22
ČESKY
CZ
Bezpečnostní informace
• Práce a opravy na elektrickém vybavení
smí provádět pouze kvalifikovaní elek-
trikáři.
• Toto svítidlo je zakázáno jakkoli upravo-
vat. Riziko úrazu elektrickým proudem
a nehody.
• Při instalaci musí být respektovány
příslušné národní instalační předpisy.
• Nepoužívejte venkovní svítidlo, pokud
má poškozený nebo chybějící kryt
čočky.
• Pokud je napájecí kabel zařízení po-
škozen, musí ho vyměnit výrobce, jeho
zákaznický servis či podobně kvalifi-
kované osoby, aby se vyloučila rizika.
Nikdy nepoužívejte přístroj s poškoze-
ným napájecím kabelem.
• Světelný zdroj a ovládací prvky svítidla
nejsou vyměnitelné. Jakmile světelný
zdroj nebo baterie dosáhnou konce
své životnosti, je nutné vyměnit celé
svítidlo. Vyměnitelnost zdroje světla
aovládacího mechanismu by měla
vliv na bezpečné používání vurčeném
prostředí.
• Nedívejte se přímo do zapnutého svíti-
dla, nebezpečí poranění zraku.
• Svítidlo nikdy nepoužívejte v blízkosti
hořlavých povrchů a materiálů nebo
těkavých kapalin, jako je benzín.
Návod k montáži
Přečtěte si pečlivě tento návod a uschovejte ho pro pozdější použití!
Technické údaje
Jmenovité napětí 220–240 V~ 50 Hz
Jmenovitý výkon:
10599892 20 W
10599893 30 W
Třída ochrany I
Stupeň ochrany IP 65
Světelný tok:
10599892 3300 lm
10599893 4950 lm
Barevná teplota 4000 K
Energetická účinnost Třída C
Zdroj světla LED
Rozměry (d × š × v):
10599892 132 × 57 × 130 mm
10599893 153 × 60 × 153 mm
Hmotnost:
10599892 0,38 kg
10599893 0,54 kg
ČESKY CZ
23
Likvidace odpadů
Symbol „přeškrtnuté popelnice“ vyžaduje
samostatnou likvidaci použitých elektric-
kých a elektronických přístrojů (směrnice
WEEE). Takové přístroje mohou obsahovat cen-
né, ale nebezpečné látky ohrožující životní pro-
středí. Ze zákona v žádném případě nesmíte tyto
produkty likvidovat v netříděném domácím odpa-
du, nýbrž jste povinni je zlikvidovat na ověřeném
sběrném místě pro recyklaci elektrických a elek-
tronických přístrojů. Tím přispíváte k ochraně
zdrojů a životního prostředí.
HORNBACH je v Německu povinen:
-při zakoupení nového elektrického nebo elek-
tronického přístroje vzít v prodejně HORNBACH
bezplatně zpět starý přístroj stejného druhu.
-také bez zakoupení nového přístroje vzít v
prodejně HORNBACH bezplatně zpět až 3 staré
elektrické nebo elektronické přístroje stejného
druhu (do max. délky okraje 25 cm).
-při dodání nového elektrického nebo elektro-
nického přístroje do soukromé domácnosti
bezplatně vyzvednout starý přístroj stejného
druhu nebo Vám umožnit vrácení zpět ve Vaší
bezprostřední blízkosti.
Před likvidací přístroje se ujistěte, že žárovky,
které lze vyjmout, aniž by došlo k poškození
přístroje, byly odstraněny.
Další informace si vyžádejte na
www.hornbach.com nebo u místních úřadů.
Děti si v žádném případě nesmějí hrát s plas-
tovými sáčky a obalovým materiálem, protože
existuje nebezpečí úrazu příp. udušení. Takový
materiál bezpečně skladujte nebo zlikvidujte
způsobem šetrným k životnímu prostředí.
Použité symboly
Upozornění:
Riziko pro zdraví a výrobek.
Zařízení třídy I.
Upozornění:
Nebezpečí úrazu elektrickým proudem!
Nelze ztlumit.
Zdroj světla nelze vyměnit.
Ovládací mechanismus nelze vyměnit.
C
Tento výrobek obsahuje zdroj světla
energetické třídy C.
Česky

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
24
ČESKY
CZ
24
1. K přimontování zvolte místo, za kterým se nenachází žádné potrubí nebo síťové vedení. Ozna-
čte si umístění upevňovacích otvorů a vyvrtejte otvory pro svorky. Ujistěte se, že otvory jsou
umístěny podle upevňovacích otvorů v nástěnném držáku 6.
2. Vložte hmoždinky a upevněte svítidlo 1 pomocí šroubů.
Upozornění: Přesvědčte se, že upevňovací díly jsou vhodné k použití v materiálu stěny.
3. Nastavte svítidlo 1 do požadovaného úhlu. V případě potřeby povolujte a znovu utahujte 3
úhlové upevňovací šrouby.
4. Svítidlo připojte 1 k elektrickému zdroji (viz část III).
II. Montáž
I. Popis
1 Elektrické svítidlo
2 Napájecí kabel
3 Úhlový upevňovací šroub
4 Připojovací svorka
5 Hlava šroubu
6 Nástěnný držák
ČESKY CZ
2525
Čištění
Elektrické svítidlo otírejte pouze měkkou, suchou utěrkou. Nikdy nepoužívejte brusné prášky
ani chemické čisticí látky. Nikdy nedovolte, aby elektrické součástky zvlhly.
III. Připojení
IV. Údržba a péče
Upozornění:
Toto připojení nejdříve odpojte od el. sítě.
1. Rozmontujte připojovací svorku 4. Z každého kabelu odstraňte 8 mm izolace. Prostrčte
kabel kabelovým otvorem a připojte svítidlo 1 ke zdroji napájení (viz obrázek).
2. Kabely upevněte utažením šroubů. Zajistěte, aby spoje pevně držely a ze svorkovnice
nevyčnívaly volné konce kabelů.
N: Modrá
L: Hnědá
: Žlutá/zelená
3. Znovu upevněte připojovací svorku 4 utáhněte hlavu šroubu 5 10 Nm. Ujistěte se, že
izolace kabelu zasahuje do připojovací svorky.
Vytvořte napájení elektrickým proudem.

26
SLOVENSKÝ
SK
Bezpečnostné informácie
• Elektrické práce a opravy musí vykoná-
vať kvalifikovaný elektrikár.
• Svietidlo sa nesmie nijako upravovať.
Nebezpečenstvo zásahu elektrickým
prúdom a úrazu.
• Počas inštalácie vždy dodržiavajte
štátne predpisy pre inštaláciu.
• Pracovné svietidlo neprevádzkujte
vonku, ak na objektíve chýba kryt alebo
je poškodený.
• Keď je napájací kábel poškodený, musí
ho vymeniť výrobca alebo jeho zákaz-
nícky servis či iná osoba s podobnou
kvalifikáciou, aby nedošlo k ohrozeniu.
Zariadenie nikdy neprevádzkujte s
poškodeným napájacím káblom.
• Svetelný zdroj a ovládací mechanizmus
tohto svietidla nie sú vymeniteľné. Po
skončení životnosti svetelného zdroja
je potrebné vymeniť celé svietidlo.
Vymeniteľnosť svetelného zdroja a ovlá-
dacieho mechanizmu by mohla vplývať
na bezpečnosť prevádzky v určenom
prostredí.
• Aby ste predišli poškodeniu očí, do
svietidla sa priamo nedívajte.
• Svietidlo nikdy nepoužívajte v blízkosti
horľavých povrchov alebo materiálov či
prchavých kvapalín, napríklad benzínu.
Návod na montáž
Pred montážou si pozorne prečítajte tento návod a odložte ho na bezpečné miesto na
budúce použitie!
Technické údaje
Menovité napätie 220 - 240 V pri 50 Hz
Menovitý výkon:
10599892 20 W
10599893 30 W
Trieda ochrany I
Stupeň ochrany IP 65
Svetelný tok:
10599892 3300 lm
10599893 4950 lm
Teplota chromatičnosti 4000 K
Energetická účinnosť Trieda C
Svetelný zdroj LED
Rozmery (D x Š x V):
10599892 132 x 57 x 130 mm
10599893 153 x 60 x 153 mm
Hmotnosť:
10599892 0,38 kg
10599893 0,54 kg
SLOVENSKÝ SK
27
Likvidácia
Symbol „priečiarknutý kontajner na od-
padky“ požaduje oddelenú likvidáciu elek-
trických a elektronických použitých prí-
strojov (WEEE). Takéto prístroje môžu obsahovať
cenné, ale nebezpečné látky, ohrozujúce životné
prostredie. Ste zo zákona povinní nelikvidovať tie-
to produkty v netriedenom domovom odpade, ale
na vykázanom zbernom mieste na recykláciu
elektrických a elektronických prístrojov. Tým
prispejete k ochrane zdrojov a životného prostre-
dia.
HORNBACH je v Nemecku povinný:
-pri novej kúpe elektrického alebo elektronic-
kého prístroja zobrať do predajne HORNBACH
bezodplatne späť použitý prístroj rovnakého
druhu.
-aj bez novej kúpy zobrať do predajne
HORNBACH bezodplatne späť až 3 elektrické a
elektronické použité prístroje rovnakého druhu
(do dĺžky hrany max. 25 cm).
-pri dodávke nového elektrického alebo elek-
tronického prístroja do súkromnej domác-
nosti vyzdvihnúť bezodplatne použitý prístroj
rovnakého druhu alebo vám umožniť vrátenie
vo vašej bezprostrednej blízkosti.
Žiarovky, ktoré je možné vybrať z prístroja bez
ich poškodenia, sa musia pred likvidáciou prí-
stroja z neho odstrániť.
Pre ďalšie informácie sa obráťte, prosím, na
vášho predajcu www.hornbach.com alebo na
miestne úrady.
Deti sa nesmú v žiadnom prípade hrať s plasto-
vými vreckami a obalovým materiálom, pretože
existuje nebezpečenstvo poranenia, resp.
zadusenia. Takýto materiál skladujte bezpečne
alebo zlikvidujte ekologickým spôsobom.
Použité symboly
Upozornenie: Riziko pre zdravie
a produkt.
Spotrebič triedy I.
Upozornenie:
Riziko zásahu elektrickým prúdom!
Nie je možné stmievať.
Svetelný zdroj nie je vymeniteľný.
Predradník nie je vymeniteľný.
C Tento výrobok je vybavený svetelným zdrojom energetickej účinnosti triedy C.
Slovenčina

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
28
SLOVENSKÝ
SK
28
1. Vyberte miesto inštalácie, pod ktorým nie sú rúrky ani káble. Vyznačte montážne otvory a
vyvŕtajte diery pre príchytky. Musia byť umiestnené podľa upevňovacích otvorov v držiaku na
stenu 6.
2. Vložte kolíky a svietidlo 1 upevnite pomocou skrutiek.
Upozornenie: Skontrolujte, či sú príchytky vhodné pre stropu steny.
3. Svietidlo 1 nastavte do požadovaného uhla. Ak je to potrebné, uvoľnite skrutky na upevnenie
uhlového držiaka 3 a znova ich utiahnite.
4. Svietidlo 1 zapojte do elektrickej siete (pozrite si časť III).
II. Montáž
I. Opis
1 Svietidlo
2 Napájací kábel
3 Skrutka na upevnenie uhlového držiaka
4 Pripojovacia svorka
5 Skrutkovací uzáver
6 Držiak na stenu
SLOVENSKÝ SK
2929
Čistenie
Svietidlo utierajte len mäkkou navlhčenou handričkou. Nikdy nepoužívajte brúsne prášky
alebo chemické čistiace prostriedky. Nikdy nedovoľte, aby elektrické komponenty navlhli.
III. Pripojenie
IV. Údržba a starostlivosť
Upozornenie:
Pre toto pripojenie odpojte najprv napájanie sieťovým prúdom.
1. Odmontujte pripojovaciu svorku 4. Z každého vodiča odstráňte izoláciu v dĺžke 8 mm.
Kábel prevlečte cez priechodku a svietidlo 1 zapojte do elektrickej zásuvky (pozrite si
obrázok).
2. Vodiče upevnite utiahnutím skrutiek. Uistite sa, že spojenia pevne sedia a že zo svorkovej
lišty nie je vidieť voľné konce káblov.
N: Modrý
L: Hnedý
: Žltá/Zelená
3. Pripojovaciu svorku 4 znova namontujte a skrutkovací uzáver 5 utiahnite na 10 Nm.
Izolácia vodiča musí siahať do pripojovacej svorky.
Vyhotovte napájanie sieťovým prúdom.

30
ROMÂNĂ
RO
Prevederi de siguranță
• Lucrările electrice și reparațiile trebuie
efectuate de electricieni calificați.
• Corpul de iluminat nu trebuie modificat
în niciun fel. Pericol de electrocutare și
de accidentare.
• În timpul instalării, respectați întotdeau-
na reglementările naționale referitoare
la instalare.
• Nu utilizați corpul de iluminat în exterior
dacă are capacul lentilei lipsă sau
deteriorat.
• Dacă cablul de alimentare este deterio-
rat, acesta trebuie înlocuit de producă-
tor, de reprezentantul acestuia sau de o
persoană calificată pentru a evita peri-
colele. Nu utilizați niciodată dispozitivul
cu cablul de alimentare defect.
• Sursa de lumină și dispozitivului de
control al acestui corp de iluminat nu
pot fi înlocuite. Atunci când sursa de
lumină ajunge la sfârșitul duratei de
viață utilă, întregul corp de iluminat
trebuie înlocuit. Schimbarea sursei de
lumină și a dispozitivului de control
poate afecta funcționarea în siguranță
în mediul vizat.
• Nu priviți direct spre corpul de iluminat
aprins pentru a evita leziunile oculare.
• Nu utilizați niciodată corpul de iluminat
în apropierea suprafețelor sau materia-
lelor inflamabile sau a lichidelor volatile,
precum benzina.
Instrucțiuni de montaj
Vă rugăm citiți cu atenție aceste instrucțiuni şi păstrați-le într-un loc sigur pentru
utilizare ulterioară!
Date tehnice
Tensiune nominală 220-240 V~ 50 Hz
Puterea nominală:
10599892 20 W
10599893 30 W
Clasă de protecție I
Grad de protecție IP 65
Flux luminos:
10599892 3300 lm
10599893 4950 lm
Temperatură de culoare 4000 K
Eficiență energetică Clasa C
Sursa de lumină LED
Dimensiuni (L x W x H):
10599892 132x57x130 mm
10599893 153x60x153 mm
Greutate:
10599892 0,38 kg
10599893 0,54 kg
ROMÂNĂ RO
31
Eliminare ca deşeu
Simbolul de „tomberon tăiat” impune eli-
minarea separată ca deșeuri a aparatelor
electrice și electronice (DEEE) uzate. Ast-
fel de aparate pot conține substanțe valoroase,
dar periculoase și poluante. Legislația nu vă per-
mite să eliminați aceste produse ca deșeuri la
gunoiul menajer, ci sunteți obligați să le predați
unui centru de colectare indicat pentru reciclarea
aparatelor electrice și electronice. În acest mod
contribuiți la protejarea resurselor și a mediului
înconjurător.
Compania HORNBACH are următoarele obligații
în Germania:
-să recepționeze fără costuri un aparat uzat de
același tip în sectorul comercial HORNBACH,
la achiziționarea unui aparat electric sau elec-
tronic nou.
-să recepționeze fără costuri până la 3 aparate
electrice sau electronice uzate de același tip
(cu o lungime max. a muchiei de 25 cm) în
sectorul comercial HORNBACH, și fără achiziți-
onarea unui aparat nou.
-la livrarea unui aparat electric sau electronic
nou într-o gospodărie privată, să recepțione-
ze fără costuri un aparat uzat de același tip
sau să vă ofere posibilitatea de returnare a
acestuia în vecinătatea dvs.
Asigurați-vă că lămpile, care pot fi scoase din
dispozitiv fără a fi distruse, sunt eliminate din
dispozitiv înainte de eliminarea acestuia ca
deșeu.
Pentru mai multe informații vizitați pagina
www.hornbach.com sau adresați-vă organelor
locale competente.
Copiii nu au voie în niciun caz să se joace cu
pungile din plastic și cu materialul de ambala-
re, deoarece există pericol de rănire, respectiv
de asfixiere. Depozitaţi în siguranţă astfel de
materiale sau eliminaţi-le ca deșeuri în mod
ecologic.
Simboluri folosite
Atenție: Periclitează sănătatea
și produsul.
Dispozitiv Clasa I.
Atenție:
Risc de electrocutare!
Nu se pretează la dimming.
Sursa de lumină nu se poate înlocui.
Dispozitivul de control nu se poate
înlocui.
C
Acest produs conține o sursă de lumi-
nă din clasa de eficiență energetică C.
Română

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
32
ROMÂNĂ
RO
32
1. Alegeţi un loc de montaj, în spatele căruia nu se găsesc conducte sau conductoare electri-
ce. Marcați găurile de fixare și executați găurile pentru cleme. Asigurați-vă că acestea sunt
dispuse conform fantelor de montaj din suportul pentru perete 6.
2. Introduceți diblurile și fixați corpul de iluminat 1 cu șuruburile.
Atenție: Asiguraţi-vă că elementele de fixare sunt potrivite pentru materialul peretelui.
3. Reglați corpul de iluminat 1 la unghiul dorit. Dacă este nevoie, slăbiți șuruburile pentru regla-
rea unghiului 3 și strângeți-le la loc.
4. Conectați corpul de iluminat 1 la sursa de alimentare (vedeți secțiunea III).
II. Asamblare
I. Descriere
1 Corp de iluminat
2 Cablu de alimentare
3 Șurub pentru reglarea unghiului
4 Bornă pentru conectare
5 Capac pentru șurub
6 Suport pentru perete
ROMÂNĂ RO
3333
Curățarea
Corpul de iluminat se va șterge numai cu o cârpă moale și umedă. Nu folosiți în niciun caz
prafuri abrazive și substanțe chimice de curățare. Feriți componentele electrice de aburi.
III. Conectare
IV. Întreținere şi îngrijire
Atenție:
Prima dată întrerupeţi alimentarea cu tensiune pentru acest racord.
1. Demontați borna de conectare 4. Îndepărtați 8 mm de izolație de pe fiecare conductor.
Împingeți cablul prin fanta pentru cablu și conectați corpul de iluminat 1 la sursa de
alimentare (vedeți figura).
2. Fixați conductorii strângând șuruburile. Verificaţi legăturile, acestea trebuie să stea fix și
capetele de cablu trebuie să nu fie ieșite in șirul de cleme.
N: Albastru
L: Maron
: Galben/verde
3. Reasamblați borna pentru conectare 4 strângeți capacul pentru șurub 5 10 Nm. Asigu-
rați-vă că izolația cablului pătrunde bine în borna pentru conectare.
Restabiliţi alimentarea cu tensiune.

34
ENGLISH
GB
Safety information
• Electrical work and repairs must be
performed by a qualified electrician.
• The luminaire must not be modified
in any way. Risk of electric shock and
accident.
• During installation, always observe the
national installation regulations.
• Do not operate outdoor luminaire if it
has a missing or damaged lens cover.
• If the supply cord is damaged, it must
be replaced by the manufacturer or its
service agent or a similarly qualified
person in order to avoid a hazard. Never
operate the appliance with a defective
supply cord.
• The light source and the operating
mechanism of this luminaire are not
replaceable. Once the light source
reaches the end of its service life, the
complete luminaire must be replaced.
Replaceability of the light source and
operating mechanism would impact on
safe operation in the intended environ-
ment.
• Do not look directly at the lighted lumi-
naire to avoid eye injuries.
• Never use the luminaire near flammable
surfaces or materials or volatile fluids
such as gasoline.
Assembly instructions
Please read these instructions carefully and keep them safe for later use!
Technical data
Nominal voltage 220-240 V~ 50 Hz
Rated power:
10599892 20 W
10599893 30 W
Protection class I
Degree of protection IP 65
Luminous flux:
10599892 3300 lm
10599893 4950 lm
Colour temperature 4000 K
Energy eciency Class C
Light source LED
Dimensions (L x W x H):
10599892 132x57x130 mm
10599893 153x60x153 mm
Weight:
10599892 0.38 kg
10599893 0.54 kg
ENGLISH
35
GB
Waste disposal
The crossed-out wheeled bin symbol re-
quires separate disposal for waste electri-
cal and electronic equipment (WEEE).
Such equipment may contain valuable, but dan-
gerous and hazardous substances. You are re-
quired by law to return these products to a desig-
nated collection point for the recycling of WEEE
and must not under any circumstances dispose of
them as unsorted municipal waste. In this way,
you can help to conserve resources and protect
the environment.
In Germany, HORNBACH is obliged:
-to take back old appliances of the same type
free of charge in HORNBACH stores when you
purchase a new electrical or electronic appli-
ance.
-to take back up to 3 WEEE of the same type
(up to max. 25 cm edge length) free of charge
in HORNBACH stores, even if you do not pur-
chase a new appliance.
-when delivering a new electrical or elec-
tronic appliance to a private household, to
collect an old appliance of the same type
free of charge or to enable you to return it in
your immediate vicinity.
Make sure that lamps which can be removed
from the appliance without destroying it have
been removed from the appliance before dis-
posing of it.
For further details, please consult
www.hornbach.com or your local authorities.
Children must not play with plastic bags and
packaging material, due to the risk of injury
and suffocation. Store such material safely or
dispose of it in an environmentally friendly way.
Used symbols
Caution: Risk to health
and the product.
Class-I-appliance.
Caution:
Risk of electric shock!
Cannot be dimmed.
Light source is not replaceable.
Control gear is not replaceable.
C
This product contains a light source of
the energy eciency class C.
English

I. III.
II.
IV.
1. 2.
3.
6
4
5
2
3
1
8 mm 15 mm
1.
2. 3.
36
ENGLISH
GB
36
1. Select an installation location without pipes or cables behind it. Mark the fastening holes, and
drill the holes for the clamps. Ensure that these are positioned according to the fixing slots in
the wall mount 6.
2. Insert the plugs, and fix the luminaire 1 with the screws.
Caution: Make sure the fasteners are suitable for the wall material.
3. Adjust the luminaire 1 in the desired angle. If necessary, loosen the angle fixing screws 3 and
tighten them again.
4. Connect the luminaire 1 to the power supply (see section III).
II. Assembly
I. Description
1 Luminaire
2 Power cable
3 Angle fixing screw
4 Connection terminal
5 Screw cap
6 Wall mount
ENGLISH
37
GB
37
Cleaning
Wipe the luminaire with a soft, damp cloth only. Never use scouring powders or chemical
cleaning agents. Never allow the electrical components to become damp.
III. Connection
IV. Maintenance and care
Caution:
First disconnect the power supply for this connection.
1. Disassemble the connection terminal 4. Remove 8mm of insulation from each cable.
Push cable through the cable inlet and connect the luminaire 1 to the power supply (see
figure).
2. Fix the cables by tightening the screws. Make sure that the connections are tight and that
no loose cable endings emerge from the terminal.
N: Blue
L: Brown
: Yellow/Green
3. Reassemble the connection terminal 4 tighten the screw cap 5 10 Nm. Make sure the
cable insulation reaches well within the connection terminal.
Connect the power supply.

10599892/10599893_V1.0_2023/05
Manufactured for
HORNBACH Baumarkt AG
Hornbachstraße 11
76879 Bornheim / Germany
www.hornbach.com
Ausklappseiten beachten!
Observer les pages à déplier !
Badare alle pagine pieghevoli!
Let op de uitvouwpagina‘s!
Observera utviksbladen!
Viz rozkládací stránky!
Všimnite si rozkladacie stránky!
Atenţie la pagina pliată!
Observe the foldout pages!
LED-Außenleuchte - Montageanleitung
Luminaire d’extérieur - Instructions de montage
Lampada esterna a LED - Istruzioni per il montaggio
LED-buitenarmatuur - Montage-instructies
LED-armatur för utomhusbruk - Monteringsanvisningar
Venkovní LED-diodová svítilna - Návod k montáži
LED vonkajšie svietidlo - Návod na montáž
Corp de iluminat cu LED pentru exterior - Instrucţiuni de montaj
LED outdoor luminaire - Assembly instructions
Ausklappseiten beachten!
Observer les pages à déplier !
Badare alle pagine pieghevoli!
Let op de uitvouwpagina‘s!
Observera utviksbladen!
Viz rozkládací stránky!
Všimnite si rozkladacie stránky!
Atenţie la pagina pliată!
Observe the foldout pages!
D DD
S SS
F FF
CZ CZCZ
I II
SK SKSK
NL NLNL
RO RORO
GB GBGB
10599892
10599893
www.hornbach.com/productcompliance
