Hotbodies DB8 Atsushi Hara edition User manual

68178-1
HB-D8 Atsushi Hara Edition Kit
Instruction Manual - Bauanleitung - Manuel de montage - 取扱説明書

2
If you make changes or adjustments not shown in the instruction manual, your vehicle may be damaged.
To prevent any serious personal injury and/or damage to property, please be responsible when operating all remote controlled
models. Extra attention is called for when operating any glow fuel powered model. These models can exceed speeds of 30 m.p.h.
and use highly poisonous and flammable fuels.
Before Running
While Operating
Before Operating
After Running
Heat, Fire, and Fuel Safety
●Please read manual (with parent, guardian or a responsible adult if necessary).
●Please do not run on a public street, this could cause serious accidents, personal injuries and/or property damage.
●Please do not run near pedestrians or small children.
●Please do not run in small or confined areas.
●Make sure that all screws and nuts are properly tightened.
●Always use fresh batteries for your transmitter and receiver to avoid losing control of the model.
●Make sure no one else is using the same radio frequency as you are using.
●Please confirm the neutral throttle position.
●Shut off engine first, then turn off receiver switch and turn off transmitter last.
●After running, it is necessary to perform routine maintenance.
Failure to do this can result in increased wear and damage to the engine and chassis.
●Never use gasoline in a glow engine. Use glow fuel specifically designed for model car engines.
●Do not run near open flames or smoke while running your model or while handling fuel.
●Always store fuel in a well ventilated place, away from heating devices, open flames, direct sunlight, or batteries.
Keep glow fuel away from children.
●Glow fuel is flammable and poisonous. Glow fuel powered model engines emit poisonous vapors and gasses.
These vapors irritate eyes and can be highly dangerous to your health.
●Be aware that some parts will be hot after operation. Do not touch the exhaust or the engine until they have cooled.
Wenn Sie Änderungen oder Einstellungen an Ihrem Fahrzeug vornehmen, die nicht in der Anleitung beschrieben sind, kann es beschädigt werden.
Um Sachschaden und Verletzungen zu vermeiden, bitten wir Sie beim Fahren mit ferngesteuerten Modellen vorsichtig vorzuge-
hen. Besondere Vorsicht ist bei Modellen mit Verbrennungsmotor geboten. Diese Modelle können deutlich schneller als 50km/h
werden und verwenden leicht entzündliche Kraftstoffe.
Vor dem Fahren
Während dem Fahren
Vor dem Fahren
Nach dem Fahren
Feuer und Sicherheitshinweise zum Kraftstoff
●Bitte lesen Sie die Anleitung (mit einem Erwachsenen)
●Fahren Sie bitte nicht auf öffentlichen Straßen. Dies kann zu schweren Unfällen mit Personen- und/oder Sachschaden führen.
●Fahren Sie bitte nicht in der Nähe von Fußgängern und Kindern.
●Fahren Sie bitte nicht auf zu kleinen oder begrenzten Plätzen.
●Vergewissern Sie sich, dass alle Schrauben und Muttern korrekt sitzen.
●Verwenden Sie immer frische Batterien im Sender und Empfänger um nicht die Kontrolle über das Auto zu verlieren.
●Achten Sie darauf, dass niemand anderes mit dem selben Quarz fährt.
●Überprüfen Sie, dass die Servos auf Neutralposition stehen.
●Schalten Sie den Motor aus, danach den Empfänger und als letztes den Sender.
●Nach dem Fahren ist regelmäßige Wartung nötig. Dies nicht zu tun, kann den Verschleiß erhöhen oder den Motor beschädigen.
●Verwenden Sie niemals Benin in einem Modellmotor. Verwenden Sie speziellen Kraftstoff für Modellmotoren.
●Fahren Sie nicht in der Nähe von Feuer und rauchen Sie nicht, wenn Sie Ihr Modell betreiben oder mit Kraftstoff hantieren.
●Bewahren Sie den Kraftstoff nur in gut belüfteten Räumen auf. Weit entfernt von Heizkörpern, Feuer, Sonnenlicht oder Batterien.
Halten Sie den Kraftstoff von Kindern fern.
●Der Kraftstoff ist brennbar und giftig. Die Abgase von Modellmotoren sind sehr giftig. Diese Abgase können blind machen und
Ihre Gesundheit schädigen.
●
Denken Sie daran, dass einige Teile sehr heiß werden können. Berühren Sie nicht den Auspuff oder den Motor, bevor diese abgekühlt sind.
Thank you
Danke
Thank you for selecting this Hotbodies product! This kit is designed to be fun to drive and uses top quality parts for
durability and performance. The instruction manual you are reading was designed to be easy to follow yet thorough
in its explanations. Hotbodies wants you to enjoy driving your new Hotbodies product. If you come across any
problems or need some help getting through a step, give us a call and we will do our very best to help you. You can
also contact us on the internet at www.hotbodiesonline.com.
Vielen Dank, dass Sie sich für Hotbodies entschieden haben! Dieses Auto soll Spaß machen und verwendet nur hochwertige Mate-
rialien für beste Leistungen und Haltbarkeit. Die Anleitung, die Sie gerade lesen, ist einfach zu verstehen und dabei sehr ausführlich.
Hotbodies will, dass Sie Erfolg und Spaß mit Ihrem neuen Modell haben! Falls es dennoch einmal zu Problemen kommen sollte, melden
Sie sich bei uns. Wir werden alles in unserer Macht stehende tun, um zu helfen. Sie können uns auch gerne unter
www.hotbodieson-
line.com.
kontaktieren.
●This is a high performance R/C kit, and it requires regular maintenance for best performance. If you don’t do regular maintenance the perfor
mance will suffer. Hotbodies has all the necessary parts and accessories available to keep your car performing at its best.
●Dies ist ein hochleistungs RC-Auto und benötigt regelmäßige Wartung. Wenn Sie diese Wartungsarbeiten nicht durchführen wird die Leistung
des Autos darunter leiden. Alle zur Wartung benötigten Teile sind bei Hotbodies erhältlich.
The caution or attention symbols will warn you about steps that can be very dangerous.
Please read and understand the instructions carefully before proceeding.
Die Warnsymbole weisen Sie auf gefährliche Bauabschnitte hin.
Bitte lesen und verstehen Sie die Anweisungen bevor Sie sie durchführen.
Cautions
Warnhinweise
Précautions
警告Attention
Achtung
Attention
注意Failure to follow these instructions can
damage your kit, and cause serious
bodily injury or death.
Failure to follow these instructions can
cause injury to yourself or others.
You might also cause property damage or
damage your kit.
Wenn Sie diesen Anweisungen nicht fol-
gen, können Sie oder Ihr Auto Schäden
davontragen.
Wenn Sie diesen Anweisungen nicht folgen,
können Sie oder andere verletzt werden.
Es kann auch sein, dass dabei Sachschaden
an anderen Dingen oder ihrem Auto entsteht.
Cautions
Warnhinweise
Précautions
警告Attention
Achtung
Attention
注意Cautions
Warnhinweise
Précautions
警告Cautions
Warnhinweise
Précautions
警告

3
Si vous apportez des modifications ou faites des réglages qui ne sont pas indiqués dans le manuel d’instruction, votre véhicule pourrait être endommagé.
Pour éviter toute blessure corporelle et/ou dommage aux biens, veuillez agir d’une façon responsable lorsque vous faites
fonctionner des modèles réduits télécommandés. Une attention particulière est nécessaire lorsque vous utilisez un modèle ther-
mique. Ceux-ci peuvent atteindre des vitesses de 50 km/h et utilisent des carburants hautement toxiques et inflammables.
Avant de faire courir le véhicule
Lors du fonctionnement
Avant de mettre en marche
Après l’arrêt
Sécurité du carburant contre l’incendie
●Veuillez lire le manuel avec un parent ou un adulte responsable.
●
Ne faites pas fonctionner sur une voie publique, cela pourrait provoquer des accidents graves, des blessures corporelles et/ou des dommages aux biens.
●Ne faites pas fonctionner à proximité de piétons ou d’enfants en bas âge.
●Ne faites pas fonctionner dans des lieux petits ou fermés.
●Veuillez vérifier que toutes les vis et tous les boulons sont correctement serrés.
●
Utilisez toujours des batteries nouvellement chargées pour l’émetteur et le récepteur afin d’éviter de perdre le contrôle du véhicule.
●Vérifiez que personne d’autre n’utilise la même fréquence radio que vous.
●Veuillez vérifier la position neutre de l’accélérateur.
●Éteignez d’abord le moteur, puis le récepteur, et éteignez l’émetteur en dernier.
●Après avoir roulé, il est nécessaire d’effectuer un entretien de routine. Ne pas le faire résulterait
erait en une usure plus importante et des dommages au moteur et au châssis.
●
N’utilisez jamais d’essence dans un moteur thermique. Utilisez du carburant spécialement conçu pour les moteurs de modèles réduits.
●
Ne faites pas fonctionner près de flammes nues et ne fumez pas pendant que vous faites courir votre modèle réduit ou que vous manipulez du carburant.
●Conservez toujours le carburant dans un endroit bien ventilé, loin des appareils de chauffage, des flammes nues, de la lumière
du soleil directe ou de batteries. Conservez le carburant hors de la portée des enfants.
●Le carburant pour modèles réduits est inflammable et poison. Les modèles réduits thermiques émettent des vapeurs et gaz
toxiques. Ces vapeurs irritent les yeux et peuvent être très dangereuses pour votre santé.
●
N’oubliez pas que certaines pièces seront chaudes après avoir fonctionné. Ne touchez pas l’échappement ou le moteur avant qu’ils n’aient refroidi.
本説明書に記載されている内容以外の使用方法は製品の破損につながります。
エンジンRCカーは引火性の高い燃料を使用し、トップスピードは時速50km/h以上にも達します。また排気音は他の人にとって迷惑な騒音になる場合があります。走行させる時は広く、安全で他の人の迷惑とならない場所で走行させてください。安全確保のため以下の注意事項をお読みいただき走行をお楽しみください。
走らせる前に走行上の注意走行前の点検走行後の注意エンジンと燃料の取り扱い上の注意●必ず本説明書をお読みください。保護者の方も必ず説明書をご覧ください。●道路での走行はお止めください。●歩行者や小さな子供のいる場所では走行させないでください。●狭い場所や屋内での走行させないでください。●各部のネジ、ナットに緩みがないかチェックします。●
送信機、受信機の電池の容量をチェックします。電池の容量が少ないと、車をコントロールする事が出来なくなり危険です。早めの交換を心がけてください。
●自分と同じ周波数（バンド）を使用している人が周りにいないか確認します。コントロールができない場合は、すぐに走行を中止してください。●走行前に電波範囲の確認をしてください。●エンジンの始動前にスロットルがニュートラル（標準位置）にあるか確認してください。●必ずエンジンを停止してから受信機、送信機の順番でスイッチをOFFにしてください。順番を間違えると車が暴走する恐れがあります。●
走行後はR/Cカーのメンテナンス（点検、整備）を行ってください。メンテナンスを行わないとR/Cカーが本来の性能を発揮せず、トラブルが発生しやすくなります。
●燃料は必ず、エンジンRCカー用グロー燃料を使用してください。ガソリンなどの他の燃料は絶対に使用しないでください。●グロー燃料は引火性が高いので火気のそばでの作業や走行はしないでください。タバコの火も危険です。●グロー燃料は常に火気や直射日光を避け、幼児や子供の手の届かない冷暗所に保管してください。●
グロー燃料は揮発性があり引火性の高い成分からできています。誤って飲んだり揮発成分を吸い込むのは有害です。また、目に入らないように十分注意してください。
●走行後のエンジンやマフラーは大変高温になっています。整備や点検は十分に冷えてから行ってください。Merci
はじめに
Merci d’avoir choisi ce produit Hotbodies! Ce kit a été conçu pour être amusant à conduire, et utilise des pièces de la plus haute qualité
pour la longévité et les performances. Le manuel d’utilisation qui est entre vos mains a été conçu pour vous fournir des explications
faciles à suivre mais complètes. Hotbodies espère que vous aurez plaisir à piloter votre nouveau kit radio-commandé. Si vous rencontrez
des problèmes ou si vous avez besoin d’aide pour une étape, appelez-nous et nous ferons de notre mieux pour vous aider. Vous pouvez
aussi nous contacter par Internet sur
www.hotbodiesonline.com.
この度は、HOTBODIES製品をお買い上げいただきまして、誠にありがとうございます。本製品は高品質の材料を使用し、ハイレベルな走行が出来るよう設計されています。また、本説明書は初心者の方でもスムーズに理解できるよう多くのイラスト、実寸表示を使用しておりますので、よくお読みいただいた上で楽しいラジコンライフをスタートさせてください。なお、HOTBODIESでは走らせる楽しみはもちろんのこと、組み立てる楽しみも知っていただきたいと願っております。製品の事で不明な点がございましたらお気軽にお問い合わせください。製品をご使用になる前に必ず本取扱説明書をお読みください。●Ceci est un kit radio-commandé de hautes performances, et requiert un entretien régulier pour donner le meilleur de lui-même.
Si vous n’effectuez pas un entretien régulier, les performances en souffriront. Hotbodies a toutes les pièces et les accessoires nécessaires
pour maintenir les performances de votre véhicule à leur meilleur niveau.
●高性能なR/Cカーの性能を充分に発揮させるためには走行後のメンテナンスが必要です。メンテナンスを行わないとR/Cカーが傷む原因となります。HOTBODIESでは、メンテナンスや修理用にスペアパーツを用意してありますので、どうぞご利用ください。Les symboles attirant votre attention vous avertiront des étapes qui peuvent être très dangereuses. Veuillez lire soigneusement
les instructions et bien les comprendre avant toute utilisation.
本取扱説明書ではお客様への危害や損傷を未然に防止するために、危険の従う操作、お取扱いについて以下の記号で警告表示を行っています。内容をよくご理解の上で本文をお読みください。Cautions
Warnhinweise
Précautions
警告Attention
Achtung
Attention
注意En ne suivant pas ces instructions
vous pourriez endommager votre kit, et
provoquer de sérieux dégâts corporels
ou même mortels.
En ne suivant pas ces instructions vous pourriez
vous blesser vous-même ou blesser d’autres
personnes. Vous pourriez également provoquer
des dégâts matériels ou endommager votre kit.
Cautions
Warnhinweise
Précautions
警告Attention
Achtung
Attention
注意この表示は誤った取り扱いをすると、貴方の生命や身体に重大な被害が発生する可能性が想定される内容を示しています。この表示は誤った取り扱いをすると、貴方が障害を負う可能性、物的損害の発生が想定される内容を示しています。Cautions
Warnhinweise
Précautions
警告Cautions
Warnhinweise
Précautions
警告

4
Contents Inhaltsverzeichnis Table des matières 目次Section PageContents
Contents
1
2
3
4
5
6
2
5
7
12
44
46
50
Thank you
Overview

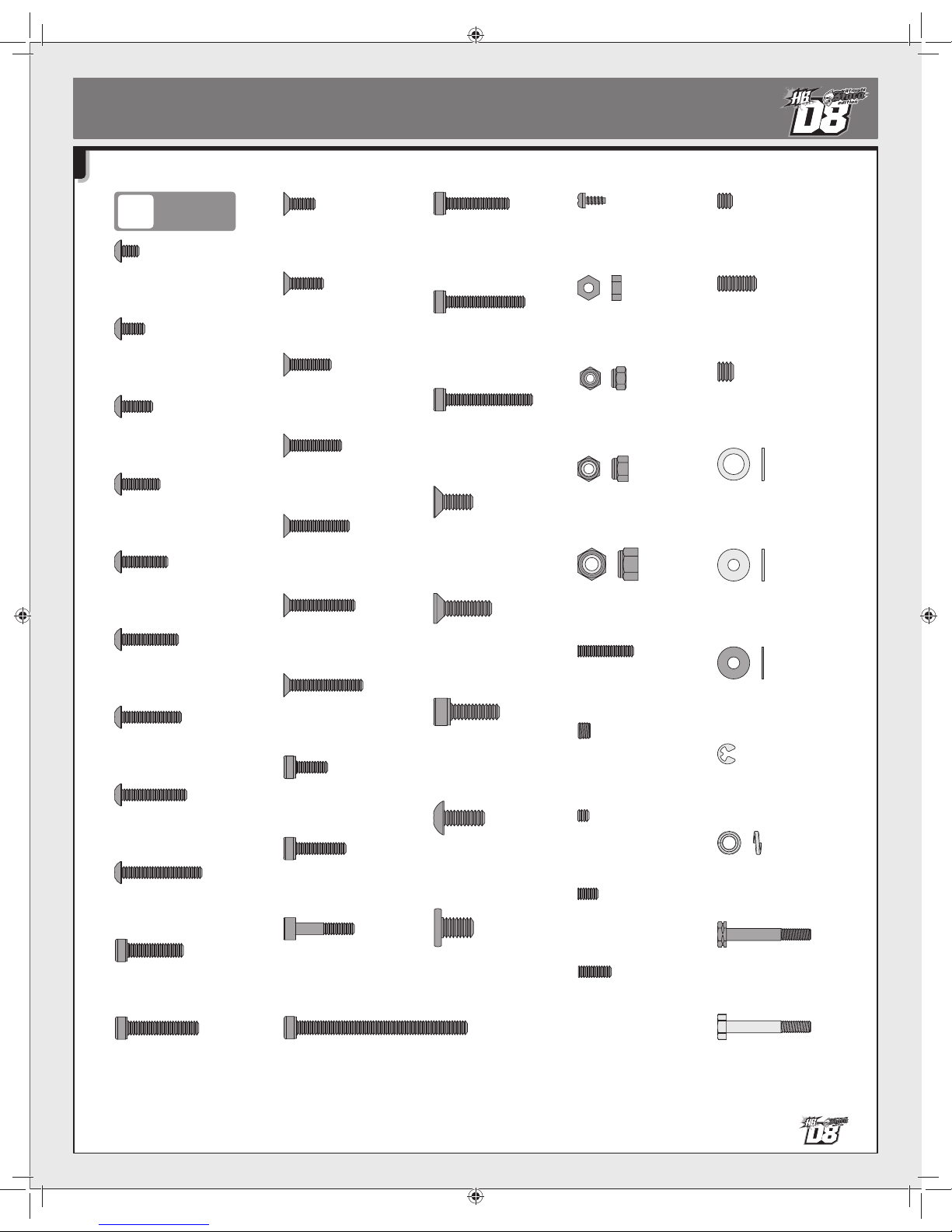

Parts Reference
Assembly Instruction
Exploded View
Parts List
Option Parts List
Abschnitt SeiteInhalt
Inhaltsverzeichnis
1
2
3
4
5
6
2
5
7
12
44
47
55
Danke
Übersicht
Übersicht aller Teile
Montage Anleitung
Explosionsansicht
Ersatzteileliste
Tuningteileliste
1
2
3
4
5
6
2
5
7
12
44
48
50
Merci
Vue d’ensemble
Référence des pièces
Mode d’emploi pour l’assemblage
Vue éclatée
Liste de pièces
Liste des pièces optionnelles
1
2
3
4
5
6
2
5
7
12
44
49
50
はじめに製品概要パーツ図シャーシの組み立て展開図パーツリストオプションパーツリストSection PageTable des matières
Table des matières セクションページ目次目次Visit our website at Hotbodiesonline.com to view our updated instruction manual.
Verwenden Sie kein Ladegerät, dass für Nickel Cadmium Bitte gehen Sie auf unsere Webseite (Hotbod-
iesonline.com), um die aktualisierte Version des Anleitungshandbuchs zu sehen.
Veuillez visiter notre site web à Hotbodiesonline.com pour voir le mode d’emploi le plus récent.
取扱説明書の最新情報はウェブサイトHotbodiesonline.comをご覧ください。

5
8~12mm
28~30mm
40~42mm
47~51mm
19~21mm
1

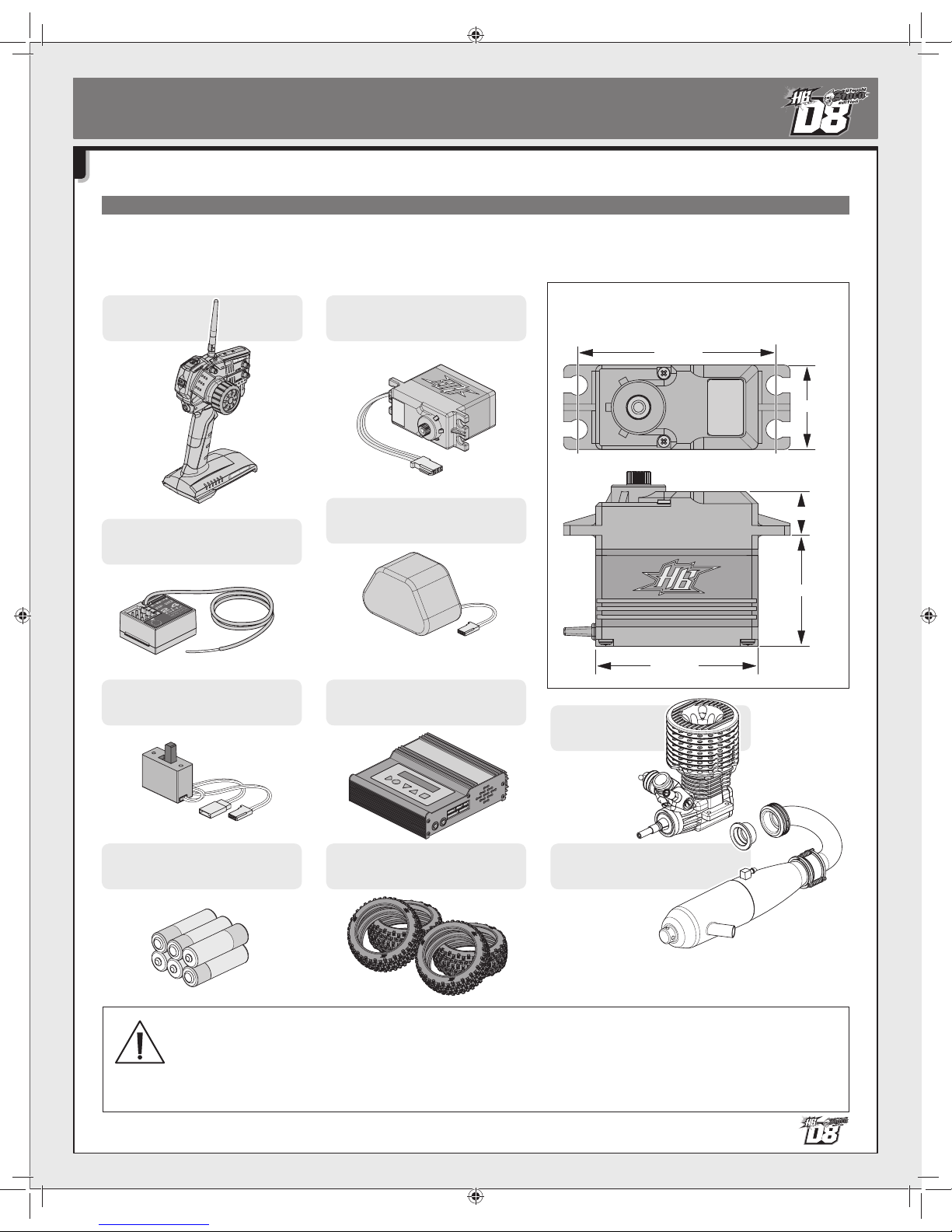

Overview
Übersicht Vue d’ensemble 製品概要Radio Components Fernsteuer Anlage Éléments de la radio プロポコンポーネントÉquipement nécessaire
用意するものEquipment Needed
Benötigtes Zubehör
You will need a 2-channel radio system with two servos, an external receiver battery pack and an ON/OFF switch.
Sie benötigen eine 2-Kanal Fernsteuerung mit zwei Servos, einem Empfängerakku und einem Schalter.
Vous aurez besoin d’un système radio à 2 voies avec deux servos, un pack de batteries externe pour le récepteur et un interrupteur de marche/arrêt.
2チャンネル送信機、受信機、サーボｘ2、送信機用バッテリー、受信機用バッテリー、受信機バッテリー用充電器、オンオフスイッチを準備してください。Make sure the servo sizes are as shown.
Achten Sie auf die Größe Ihres Servos.
Les servos doivent être des dimensions indiquées.
図の寸法のサーボを使用します。Actual Size
Originalgröße
Taille réelle
原寸大Receiver
Empfänger
Récepteur
受信機Receiver Switch
Empfänger Schalter
Commutateur du récepteur
受信機スイッチBatteries for transmitter
Senderbatterien
Piles de l’émetteur
送信機用バッテリーCharger for Receiver Battery Pack
Empfängerakku-Ladegerät
Chargeur compatible pour pack de batteries du récepteur
受信機用バッテリー充電器Engine
Motor
Moteur
エンジンTires
Reifen
Pneus
タイヤExhaust Pipe
Resonanz-Rohr
Pot d’échappement
マフラーReceiver Battery 6.0V
Empfängerakku 6.0V
Batterie récepteur 6.0V
受信機用バッテリー6.0VSteering Servo / Throttle Servo
Lenkservo / Gas-Servo
Servo de direction / Servo accélération
ステアリングサーボ/スロットルサーボTransmitter
Sender
Émetteur
送信機
Do not use Nickel Cadmium battery charger for Nickel Metal Hydride batteries. If you do not use the special charger for Nickel Metal Hydride
batteries, The batteries will be damaged.
Verwenden Sie kein Ladegerät, dass für Nickel Cadmium Akkus gedacht ist, um Nickel Metal Hydrid Akkus zu laden. Wenn Sie kein spezielles
Ladegerät für Nickel Metal Hydrid Akkus verwenden, können diese beschädigt werden.
N’utilisez pas de chargeur pour batteries Cadmium-Nickel pour charger des batteries Nickel-Métal Hydride. Si vous n’utilisez pas un chargeur
spécial pour des batteries Nickel-Métal Hydride, celles-ci seront endommagées.
Ni-MHバッテリーの充電にはNi-MHバッテリー対応の充電器を必ず使用してください。Ni-MHバッテリーに対応しない充電器を使用した場合、バッテリーの破損などの事故の起こる恐れがありますので注意してください。
Cautions
Warnhinweise
Précautions
警告You will need a 21 size engine with exhaust pipe.
Sie benötigen einen .21 Motor mit Resonanz-Rohr.
Vous aurez besoin d’un moteur de taille 21 avec et un pot d’échappement.
21サイズエンジン、マフラーを用意します。2012
Hump Battery Pack For Receiver (6V 1200mAh/Ni-MH)
Empfaengerakku “Hump” (6v/1200mAh/Ni-MH)
Batterie a sangler p. recepteur (6v 1200mAh/Ni-MH)
レシーバーパック(俵型/6V1200mAh/ニッケル水素)

6
No.1

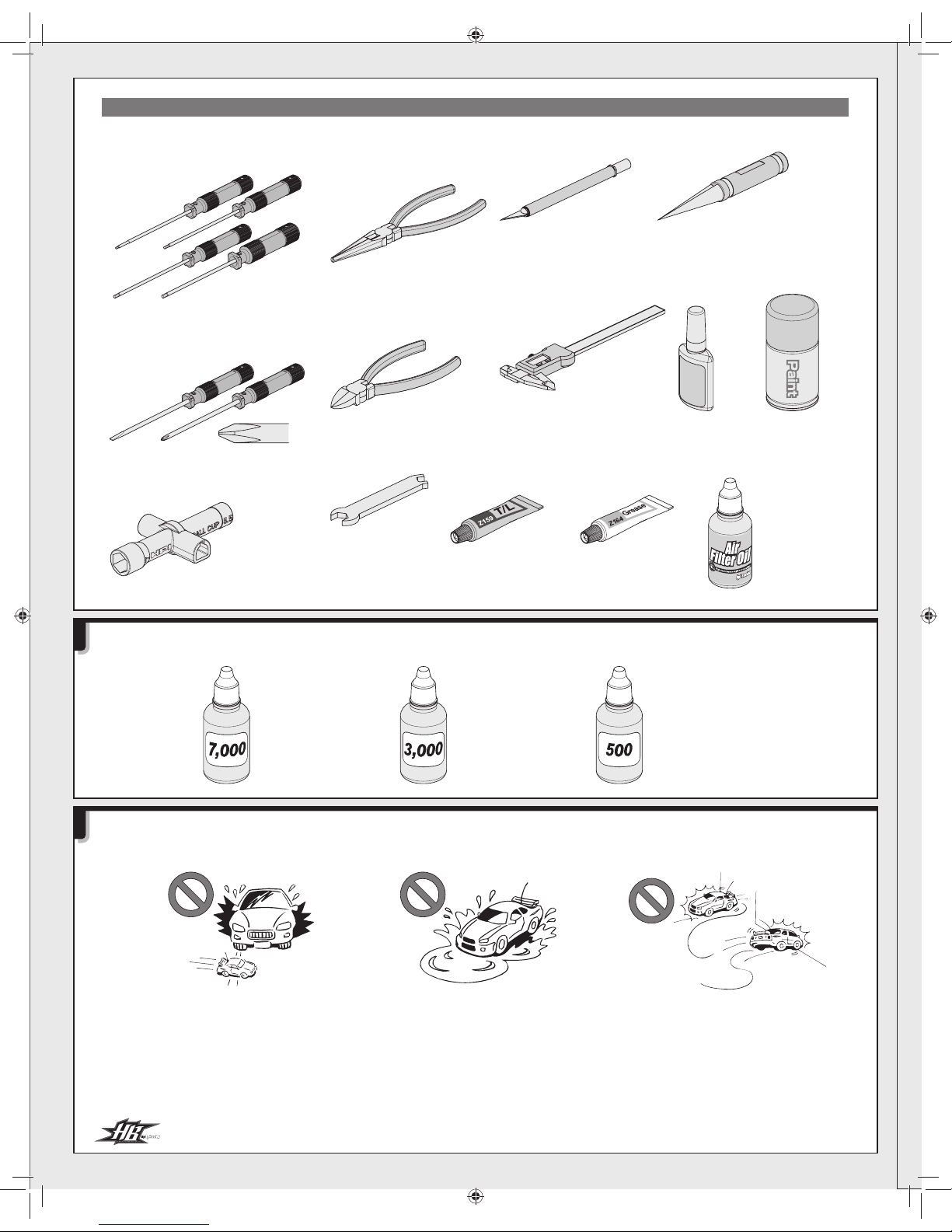

Tools Werkzeuge Outils 工具
Allen Wrench 1.5mm / 2.0mm / 2.5mm / 3.0mm
Inbusschlüssel 1.5mm / 2.0mm / 2.5mm / 3.0mm
Clé Allen 1.5mm / 2.0mm / 2.5mm / 3.0mm
六角レンチ1.5mm/2.0mm/2.5mm/3.0mm
Needle Nosed Pliers
Flachzange
Pince à bec fin
ラジオペンチSide Cutters
Seitenschneider
Pinces coupantes
ニッパーCalipers
Schieblehre
Pied à coulisse
ノギスHobby Knife
Modellbaumesser
Couteau de modélisme
ホビーナイフ9087
Reamer
Reamer
Alésoir
プロボディーリーマーPaint
Lexanfarbe
Peinture
ボディ用塗料Z159
Thread Lock
Schraubensicherung
Frein à filet
ネジロック剤Z164
Grease
Fett
Graisse
グリスZ190
Air Filter Oil
Luftfilter Oel
Huile p. Filtre a air
エアフィルターオイルÉléments inclus
キットに入っている物Included Items
Enthaltenes Werkzeug
Z950
Cross Wrench
Kreuzschlüssel
Clé en croix
ミニクロスレンチHBC8122-6
Silicone Oil #7000
Silikon Daempferoel #7000
Huile silicone 7000
シリコンオイル#7000HBC8122-4
Silicone Oil #3000
Silikon Daempferoel #3000
Huile silicone 3000
シリコンオイル#3000HBC8122-9
Silicone Oil #500
Silikon Daempferoel #500
Huile silicone 500
シリコンオイル#500Z960
Turnbuckle Wrench
Spurstangenschlüessel
Clé à biellettes
ターンバックルレンチAttention
走行上の注意Caution
Achtung Do not drive the HB D8 in the following places.
Bitte beachten Sie folgende Hinweise, wenn Sie mit dem HB D8 fahren.
Ne conduisez pas le HB D8 dans les endroits suivants.
次の様な場所では走行させないでください。
Instant Cement
Sekundenkleber
Colle rapide
瞬間接着剤Make sure everyone is using different frequen-
cies when driving together in the same area.
Achten Sie immer darauf, dass verschiedene
Frequenzen verwendet werden, wenn Sie mit
jemandem zusammen fahren.
Vérifiez que toutes les personnes qui pilo-
tent dans la même zone utilisent toutes des
fréquences différentes.
他の車と同じ周波数だと、車のコントロールが出来なくなります。必ず確認してから走行させましょう。Do not run in water or sand.
Fahren Sie nie in Wasser oder Sand.
Ne faites pas fonctionner dans l’eau ou sur
le sable.
水たまり、砂地などでは走行させないでください。故障の原因になることがあります。Do not run on public streets or highways.
This could cause serious accidents, personal
injuries, and/or property damage.
Fahren Sie niemals auf öffentlichen Straßen.
Dies kann zu schweren Unfällen mit Personen-
und Sachschaden führen.
Ne faites pas fonctionner sur la voie publique
ou la route. Cela pourrait provoquer des ac-
cidents graves, des blessures corporelles ou
des dommages aux biens.
道路など、車や人が通る場所では走行させないでください。Screwdrivers
Schraubenzieher
Tournevis
プラス/マイナスドライバーTools needed for assembly. sold separately.
Zum Zusammenbau benötigtes Werkzeug. Separat erhältlich.
Outils nécessaires pour la mise en place, vendus séparément.
本製品を組立てるには下記の工具が必要です。別途ご用意してください。

7
Pièces métalliques
メタルパーツMetal Parts
Metall Teile
Shown actual size
In Originalgröße abgebildet
Taille réelle
原寸大1:1
94388
Cap Head Screw M3x16mm
Inbusschraube M3x16mm
Vis tête cylindrique M3x16mm
キャップネジM3x16mm
94505
Cap Head Screw M4x12mm
Inbusschraube M4x12mm
Vis tête cylindrique M4x12mm
キャップネジM4x12mm
94531
Flat Head Screw M4x15mm
Flachkopfschraube M4x15mm
Vis tête plate m4x15mm
サラネジM4x15mm
94554
Button Head Screw M4x10mm
Flachkopfschraube M4x10mm
Vis tête ronde M4x10mm
ナベネジM4x10mm
94675
Cap Head Screw M3.5x14mm
Inbusschraube M3.5x14mm
Vis tête cylindrique M3.5x14m
m
キャップネジM3.5x14mm
94676
Cap Head Screw M3.5x18mm
Inbusschraube M3.5x18mm
Vis tête cylindrique M3.5x18mm
キャップネジM3.5x18mm
94677
Cap Head Screw M3.5x42mm
Inbusschraube M3.5x42mm
Vis tête cylindrique M3.5x42mm
キャップネジM3.5x42mm
100550
Pan Head Screw M5x8mm
Flachkopfschraube M5x8mm
Vis tête cylindrique M5x8mm
バインドネジM5x8mm
Z084
Flat Head Screw M3x12mm
Senkkopfschraube M3x12mm
Vis tête plate M3x12mm
サラネジM3x12mm
Z086
Flat Head Screw M3x18mm
Senkkopfschraube M3x18mm
Vis tête plate M3x18mm
サラネジM3x18mm
Z242
E Clip E2mm
E-Clip E2mm
Circlips 2mm
EリングE2
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M3
ナイロンナットM3
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
イモネジM3x3mm
Z740
Set Screw M5x4mm
Madenschraube M5x4mm
Vis sans tête M5x4mm
イモネジM5x4mm
100551
Lock Nut M2.5
Stoppmutter 2.5mm
Écrou de blocage 2.5mm
ロックナット2.5mm
100553
Washer M2.9x8x0.5mm
Scheibe 2.9x0.5mm
Rondelle 2.9x8x0.5mm
ワッシャー2.9x8x0.5mm
100554
Set Screw M3x14mm
Madenschraube M3x14mm
Vis sans tête M3x14mm
イモネジM3x14mm
100555
Set Screw M4x3mm
Madenschraube M4x3m
m
Vis sans tête M4x3mm
セットスクリューM4x3mm
100556
Flat Head Screw M3x14mm
Senkkopfschraube M3x14mm
Vis tête plate M3x14mm
サラネジM3x14mm
100557
Flat Head Screw M3x16mm
Senkkopfschraube M3x16mm
Vis tête plate M3x16mm
サラネジM3x16mm
100558
Button Head Screw M3x4mm
Flachkopfschraube M3x4mm
Vis tête ronde M3x4mm
ナベネジM3x4mm
100559
Button Head Screw M3x14mm
Flachkopfschraube M3x14mm
Vis tête ronde M3x14mm
ナベネジM3x14mm
HBC8050
Screws 3x14mm
Schraube M3x14mm
Vis M3x14mm
スクリューM3x14mm
Z083
Flat Head Screw M3x10mm
Senkkopfschraube M3x10mm
Vis tête plate M3x10mm
サラネジM3x10mm
Z087
Flat Head Screw M3x20mm
Senkkopfschraube M3x20mm
Vis tête plate M3x20mm
サラネジM3x20mm
Z216
Button Head Screw M3x15mm
Inbus-flachkopfschraube M3x15mm
Vis tête ronde M3x15mm
ナベネジM3x15mm
Z224
Washer M3x8mm
Unterlagscheibe M3x8mm
Rondelle M3x8mm
ワッシャーM3x8mm
Z307
Flat Head Screw M4x10mm
Senkkopfschraube M4x10mm
Vis tête plate M4x10mm
サラネジM4x10mm
Z351
Button Head Screw M3x6mm
Inbus-flachkopfschraube M3x6mm
Vis tête ronde M3x6mm
ナベネジM3x6mm
Z352
Button Head Screw M3x8mm
Inbus-flachkopfschraube M3x8mm
Vis tête ronde M3x8mm
ナベネジM3x8mm
Z353
Button Head Screw M3x10mm
Inbus-flachkopfschraube M3x10mm
Vis tête ronde M3x10mm
ナベネジM3x10mm
Z354
Button Head Screw M3x12mm
Inbus-flachkopfschraube M3x12mm
Vis tête ronde M3x12mm
ナベネジM3x12mm
Z357
Button Head Screw M3x20mm
Inbus-flachkopfschraube M3x20mm
Vis tête ronde M3x20mm
ナベネジM3x20mm
Z542
Cap Head Screw M3x8mm
Inbusschraube M3x8mm
Vis tête cylindrique M3x8mm
キャップネジM3x8mm
Z544
Cap Head Screw M3x12mm
Inbusschraube M3x12mm
Vis tête cylindrique M3x12mm
キャップネジM3x12mm
Z547
Cap Head Screw M3x20mm
Inbusschraube M3x20mm
Vis tête cylindrique M3x20mm
キャップネジM3x20mm
Z548
Cap Head Screw M3x22mm
Inbusschraube M3x22mm
Vis tête cylindrique M3x22mm
キャップネジM3x22mm
Z653
Nut M3
Mutter M3
Écrou M3
ナットM3
Z664
Lock Nut M4
Stoppmutter M4
Contre-écrou M4
ナイロンナットM4
Z721
Set Screw M4x4mm
Madenschraube M4x4mm
Vis sans tête m4x4mm
イモネジM4x4mm
Z725
Set Screw M4x10mm
Madenschraube M4x10mm
Vis sans tête m4x10mm
イモネジM4x10mm
Z800
Spring Washer 3x6mm
Federscheibe 3x6mm
Rondelle elastique 3x6mm
スプリングワッシャー3x6mm
66796 󱤎Shock Mount Screw (CW)
Daempfer Befestigungsschraube (CW)
Vis de montage amortisseur (CW)
ショックマウントスクリュー（右ネジ）
66796 󱤏Shock Mount Screw (CCW)
Daempfer Befestigungsschraube (CCW)
Vis de montage amortisseur (CCW)
ショックマウントスクリュー（左ネジ）
67470
Washer 5x8x0.5mm
Scheibe 5x8x0.5mm
Rondelle 5x8x0.5mm
ワッシャー5x8x0.5mm
Z704
Set Screw M3x8mm
Madenschraube M3x8mm
Vis hallen sans tete M3x8mm
イモネジM3x8mm
Z702
Set Screw M3x5mm
Madenschraube M3x5mm
Vis hallen sans tete M3x5mm
イモネジM3x5mm
Z492
TP. Binder Head Screw M2.2x4.8mm
Flachkopfschneidschraube M2.2x4.8mm
Vis TP. Tole tete plate M2.2x4.8mm
T.PバインドネジM2.2x4.8mm
100560
Button Head Screw M3x16mm
Inbus-flachkopfschraube M3x16mm
Vis tête ronde M3x16mm
ナベネジM3x16mm
Z082
Flat Head Screw M3x8mm
Senkkopfschraube M3x8mm
Vis tête plate M3x8mm
サラネジM3x8mm
2
Parts Reference
Übersicht aller Teile Référence des pièces パーツ図

8
Pièces métalliques
メタルパーツMetal Parts
Metall Teile
Shown actual size
In Originalgröße abgebildet
Taille réelle
原寸大1:1
67439
Ball Bearing 5x11x4mm
Kugellager 5x11x4mm
Roulement à billes 5x11x4mm
ボールベアリング5x11x4mm
HBC8020-1
Rubber Sealed Bearing 8x16mm
Kugellager Gedichtet 8x16mm
Roulement recouvert de caoutchouc 8x16mm
ラバーシールドベアリング8x16mm
HBC8088
6x10mm Sealed Bearing
Kugellager Gedichtet 6x10mm
Joint étanche 6x10mm
シールドベアリング6x10mm
67206
Light Weight Steering Push Rod Bal
l
Extra leichter Lenkungs-Kugelkopf
Rotule de tige de direction légère
ライトウェイトステアリングプッシュロッドボール
67205
Light Weight Upper Suspension Fixing Ball
Extra leichte Kugel fuer obere Schwinge
Rotule fixation de suspensionsupérieure légère
ライトウェイトアッパーサスペンションフィクシングボール
67204
Light Weight Fixing Ball
Extra leichter Kugelkopf
Rotule de fixation légère
ライトウェイトフィクシングボール
67199
Light Weight Ball (6mm)
Extra leichte Kugel (6mm)
Rotule légère (6mm)
ライトウェイトボール（6mm）
HBC8022
Differential Shaft
Differentialwelle
Axe de différentiel
デフシャフト
HBC8101-1 󱤎Hard Steel Differential Gear Set
Kegelrad Set Gehaertet
Ensemble différentiel en acier dur
ハードスチールデフギヤセット
67213
Light Weight Shock End Ball
Extra leichte Daempferaugen
Rotule d‘embout d’amortisseur légère
ライトウェイトショックエンドボール
67201
Light Weight King Pin Bushing
Extra leichte King Pin Buchse
Bague de pivot légère
ライトウェイトキングピンブッシング
67195
Light Weight Steering Post
Lenkungspfosten (Extra Leicht)
Montant de direction léger
ライトウェイトステアリングポスト
67397 󱤎Steering Post
Lenkungspfosten
Montant direction
ステアリングポスト
67397 󱤏Servo Saver Nut
Servo Saver Mutter
Écrou de sauve-servo
サーボセーバーナット
67203
Light weight steering bushing
Lenkungslager (Extra Leicht)
Bague de direction légère
ライトウェイトステアリングブッシング
67397 󱤐Servo Saver Spring
Feder
Ressort de sauve-servo
サーボセイバースプリング
67404 󱤎Pin
Stift
Goupille
ピン
67404 󱤏Coupling
Koppelung
Accouplement
カップリング
67202
Light weight shock stand off
Daempferhalter (Extra Leicht)
Entretoise de positionnement de l’amortisseur légère
ライトウェイトショックスタンドオフ
67422
Air Filter Brace
Luftfilter-strebe (D8)
Armature de filtre à air
エアフィルターブレース
67424
Fuel Tank Coupler and Nut
Tank-kupplung Und Mutter (D8)
Raccord de réservoir et écrou
フューエルタンクカプラー＆ナット67424 󱤎67424 󱤏67424 󱤐
67426
Fuel Filter
Kraftstoff-filter (D8)
Filtre à carburant
フューエルフィルター
67438
Ball Bearing 8x14x4mm
Kugellager 8x14x4mm
Roulement à billes 8x14x4mm
ボールベアリング8x14x4mm
67468
Exhaust Hanger Wire
RESO-ROHR HALTER (D8)
Câble support echappement
エグゾーストハンガーワイヤー
HBC8096
3x17mm Shaft
Stift 3x17mm
Axe 3x17mm
3x17mmシャフト
67198
Light weight brake cam
Bremshebel (Extra Leicht)
Came de freinage légère
ライトウェイトブレーキカム
67473
Brake Wire
BREMSSTANGE
Câble de frein
ブレーキワイヤー
67196
Light Weight Wheel Hex Hub
Radmitnehmer (Extra Leicht)
Moyeu hexagonal de jante léger
ライトウェイトホイール六角ハブ
67492
17mm Wheel Nut (Black)
Radmutter 17mm (Schwarz)
Écrou de roue 17mm (noir)
17mmホイールナット（ブラック）
67499
Spiral Pinion Gear 10 Tooth
Spiral Kegelrad 10 Zaehne (D8)
Pignon spirale 10 dents
スパイラルピニオンギヤ10T
67200
Light Weight Differential Shaft
Differentialwelle (Extra Leicht)
Axe différentiel léger
ライトウェイトデフシャフト
HBC8043
3pcs Racing Clutch Shoe
Kupplungsbacken Set
Jeu masselottes embrayage
クラッチシューセット
HBC8045
Clutch Springs
Kupplungsfeder
Ressort embrayage
クラッチスプリング
HBC8059
Center Gear Housing
Mittelgetriebe Haeuse
Pignon central
センターギア
HBC8101-1 󱤐
HBC8101-1 󱤏
67531
CNC Pipe Mount (Black)
CNC Mount Resorohr (Schwarz)
CNC Mount pot d'echapapement (noir)
CNCエグゾーストパイプマウント（ブラック）
HBC8048
Disk Brake Plate
Dual Scheibenbrems Hintere
Frein a disque plaque
ディスクブレーキプレート
HB70545
Body Clip
Karosserieklammern Mitte
l
Clip carrosserie
ボディクリップ
HBC8113
Body Clip
Karosserieklammern Mittel
Clip carrosserie
ボディクリップ
86598
Washer 13x16x0.2mm
Scheibe 13x16x0.2mm
Rondelle 13x16x0.2mm
シム13x16x0.2mm
67534
Ball 5.8x5.6mm
Kugel 5.8x5.6m
Rotule 5.8x5.6mm
ボール5.8x5.6mm

9
Shown actual size
In Originalgröße abgebildet
Taille réelle
原寸大1:1
Pièces métalliques
メタルパーツMetal Parts
Metall Teile
67402
Axle
Achse
Essieu
アクスル
67405
Drive Shaft (91mm)
Kardanwelle (91mm)
Axe de transmission (91mm)
ドライブシャフト（91mm）
67406
Center Drive Shaft Coupling
Mittelkardan Kupplung (D8)
Racord axe transmission central
センタードライブシャフトカップリング
67217 󱤏DCJ Center Drive Shaft Complete Set (Front)
DCJ Mittel Kardan Komplettsatz (Vorderes)
Jeu complet central DCJ transmission (avant)
DCJセンタードライブシャフトコンプリートセット(前)
67408
Center Drive Shaft (105mm)
Mittelkardan Welle (105mm/D8)
Axe transmission central (105mm)
センタードライブシャフト（105mm）
67415
Suspension Shaft 4x71mm Silver (Front/Inner)
Schwingenstift 4x71mm Silver (Vorne/Innen/D8)
Axe de suspension 4x71mm Silver (avant/intérieur)
サスペンションシャフト4x71mmシルバー（フロント/インナー）
67417
Suspension Shaft 4x68mm Black (Rear/inner)
Schwingenstift 4x68mm Black (Hinten/Innen/D8)
Axe de suspension 4x68mm Black (arrière/intérieur)
サスペンションシャフト4x68mmブラック（リア/インナー）
68184
Suspension Shaft (Outer/Threaded)
Schwingenstift (Aussen/Mit Gewinde)
Axe de suspension (extérieur/fileté)
サスペンションシャフト（アウター/スレデッド）
67464
Steering Turnbuckle 4x55mm
Spurstange 4x55mm
Biellette de direction 4x55mm
ステアリングターンバックル4x55mm
67520
Throttle Linkage Set
Gasgestaenge Set (D8)
Ensemble tringlerie d'accélération
スロットルリンケージセット67520 󱤏67520 󱤐67520 󱤎67520 󱤑67520 󱤚67520 󱤓67520 󱤕67520 󱤒67520 󱤔67520 󱤖67520 󱤗67520 󱤙67520 󱤘
HBC8017
Rear Upper Turnbuckle 5x51mm
Spurstange 5x51mm
Biellette supérieure arrière 5x51mm
リアアッパーターンバックル5x51mm
HBC8018-1
Front Upper Turnbuckle 5x30mm
Spurstange 5x30mm
Biellette supérieure avant 5x30mm
フロントアッパーターンバックル5x30mm
67197
Light weight out drives
Abtrieb (Extra Leicht)
Axes de sortie légers
ライトウェイトアウトドライブ
67211
Light Weight Diff Axle Shaft
Diff-abtrieb (Extra Leicht)
Axe essieu différentiel léger
ライトウェイトデフアクスルシャフト
67207
Light Weight Sway Bar Holder
Extra leichte Stabilisatorhalter
Support de barre stabilisatrice léger
ライトウェイトスウェイバーホルダーHBC8108
Front Stabilizer Set
Frontstabilisator Set
Ens. stabilisateur avant
フロントスタビライザーセット
67217 󱤐DCJ Center Drive Shaft Complete Set (Front)
DCJ Mittel Kardan Komplettsatz (Vorderes)
Jeu complet central DCJ transmission (avant)
DCJセンタードライブシャフトコンプリートセット(前)
67217 󱤎DCJ Center Drive Shaft Complete Set (Front)
DCJ Mittel Kardan Komplettsatz (Vorderes)
Jeu complet central DCJ transmission (avant)
DCJセンタードライブシャフトコンプリートセット(前)
67379
Pivot Plate (RR/3deg)
Querlenkerhalter (HH/3 grad/D8)
Plaque pivot (RR3deg)
ピボットプレート（RR/3度）
67380
Pivot Plate (RF/3deg)
Querlenkerhalter (HV/3 grad/D8)
Plaque pivot (RF/3deg)
ピボットプレート（RF/3度）
67384
Front Suspension Block (FR)
Querlenkerhalterplatte Vorne (FR/D8)
Plaques d'axes d'articulation avant（FR)
フロントヒンジピンブロック（FR)
67391
Front Suspension Block (FF)
Querlenkerhalterplatte Vorne (FF/D8)
Plaques d'axes d'articulation avant (FF)
フロントヒンジピンブロック（FF)
67398
Steering Plate
Lenkungsplatte
Plaque de direction
ステアリングプレート

10
67194
Light Weight Main Chassis (3mm)
Chassis 3mm (Extra Leicht)
Chassis principal allege 3mm
ライトウェイトメインシャーシ(3mm)
67366
Engine Base
Motorhalter
Support moteur
エンジンベース
67210
High mount Rear shock tower (112mm)
Hohe Daempferbruecke Hinten (112mm)
Platine d’amortisseur arrière montage haut (112 mm)
ハイマウントリアショックタワー（112mm）
67187
Front Shock Tower (5mm)
Daempferbruecke Vorne (5mm)
Platine d'amortisseur avant (5mm)
フロントショックタワー(5mm)
67190
Light Weight Spur Gear 48 Tooth
Hauptzahnrad 48 Zaehne (Extra Leicht)
Couronne 48 dents legere
ライトウェイトスパーギア48T
67191
Light Weight 43t Spiral Bevel Gear
Kegelrad 43Z (Spiral/extra Leicht)
Pignon conique spirale 43D leger
ライトウェイト43Tスパイラルベベルギア
68185
AH Aluminum Rear Hub
Aluminium Radtraeger Hinten AH
Moyeu arrière aluminium AH
ＡＨアルミリアハブキャリアー
67216
Aluminum Front Spindle Set
Lenkhebeltraeger Alu Set
Jeu fusee avant aluminum
アルミフロントスピンドルセット󱤏󱤎
68182
Engine Mount Set (7mm)
Motorhalterung (7mm)
Support moteur (7mm)
エンジンマウントセット(7mm)
67433
Big Bore Shock Cap
Big Bore Daempferkappe
Bouchon d'amortisseur gros diamètre
ビッグボアショックキャップ
67435
Big Bore Shock Body (16x97mm)
Big Bore Daempfergehaeuse (16x97mm)
Corps d'amortisseur gros diamètre (16x97mm)
ビッグボアショックボディ(16x97mm)
67436
Shock Shaft 4x97mm
Kolbenstange 4x97mm
Axe d'amortisseur 4x97mm
ショックシャフト4x97mm
67440
Clutch Bell 16 Tooth
Kupplungsglocke 16 Zaehne (D8)
Cloche d'embrayage 16 dents
クラッチベル16T
67447
Big Bore Shock Spring (White/60mm/81gf)
BB Daempferfeder (Weiss/60mm/81gf)
Ressort amortisseur gros diamètre (blanc/60mm/81gf)
ビッグボアショックスプリング(ホワイト/60mm/81gf)
67451
Big Bore Shock Spring (Yellow/68mm/68gf)
Daempferfeder (Gelb/68mm/68gf)
Ressort amortisseur gros diamètre (jaune/68mm/68gf)
ビッグボアショックスプリング(イエロー/68mm/68gf)
67510
Sway Bar (2.8mm)
Stabilisator (2.8mm)
Barre antiroulis (2.8mm)
スタビライザー（2.8mm）
67511
Sway Bar (2.4mm)
Stabilisator (2.4mm)
Barre antiroulis (2.4mm)
スタビライザー（2.4mm）
67525
Flywheel (3pins/Black)
Schwungscheibe (3 Pins/schwarz/D8)
Volant d'inertie (3 broches/noir)
フライホイール（3ピン/ブラック）
67528 󱤎Shock Spring Adjust Nut
Federvorspannmutter
Molette de regalage amortisseur
ショックスプリングアジャストナット
67529
Big Bore Shock Bottom Cap（Black）Daempferkappe Unten (Schwarz)
Bouchon de fond d'amortisseur gros diamètre (noir)
ビッグボアショックボトムキャップ（ブラック）
67289
Big Bore Shock Body (16x107mm)
Daempfergehaeuse (16x107mm)
Corps d'amortisseur gros diamètre (16x107mm)
ビッグボアショックボディ（16x107mm）
67292
Shock Shaft 4x112mm
Kolbenstange 4x112mm
Axe d'amortisseur 4x112mm
ショックシャフト4x112mm
Pièces métalliques
メタルパーツMetal Parts
Metall Teile
Shown actual size
In Originalgröße abgebildet
Taille réelle
原寸大1:1

11
Pièces en plastique
プラスチックパーツPlastic Parts
Kunststoff Teile
67345 󱤎Air Filter Body
Luftfiltergehäuse
Le corps de filtre à air
エアフィルターボディ
67345 󱤏
A
ir Filter End Cap
Luftfilterkappe
Le couvercle arrière de filtre à air
エアフィルターエンドキャップ
67351 󱤎Spring Perch
Federteller
Coupelle d'amortisseur
スプリングエンド
67351 󱤏Ball End
Aluminiumkugelkopf
Billes
ボールエンド
67351 󱤐Shock Cap Bushing
Dämpferbuchse
Bouchon amortisseur bague
ショックキャップブッシュ
67353
6 Holes Shock Piston Set (1.3mm)
Kolbenplatten Set 6 Loecher (1.3mm/BBD)
Ensemble piston d'amortisseur 6 trous (1.3mm
6穴ショックピストンセット（1.3mm)1.3
67515 󱤏Rod Guide
Kolbenfuehrung
Guide d’axe,
ロッドガイド
67364 󱤎Fuel Tank Stand-Off A
Dtankhalter A
Écarteur de réservoir A
フューエルタンクスタンドオフA
67364 󱤐Fuel Line Clip
Schlauch-clip
clip de durite de carburant
クリップ
67364 󱤏Fuel Tank Stand-Off B
Dtankhalter B
Écarteur de réservoir B
フューエルタンクスタンドオフB
67514
Spacer 3x8.5x3mm
SPACER 3x8.5x3mm
Espaceur 3x8.5x3mm
スペーサー3x8.5x3mm
67421
Brake Disk Rotor
Bremsscheibe (D8)
Disque de frein
ブレーキディスクローター
Pièces en caoutchouc / en mousse
ゴム/スポンジパーツRubber / Foam Parts
Gummi / Schaumstoff Teile
6811
O-Ring 6x9.5x2mm (Black)
O-Ring 6x9.5x2mm (Schwarz)
Joint torique 6x9.5x2mm (noir)
Oリング6ｘ9.5ｘ2mm(ブラック)
68186
HD Fuel Tube
HD Kraftstoffschlauch
Conduite de carburant HD
ＨＤフューエルチューブ
67344
Air Filter Boot
Vergaser-faltenbalg (D8)
Gaine de filtre à air
エアフィルターブーツ
67347 󱤎Inner Filter Element
Innen Filterelement
Élément intérieur du filtre
インナーフィルターエレメント
67347 󱤏Outer Filter Element
Äußeres Filterelement
Élément extérieur du filtre
アウターフィルターエレメント
67350
Shock Boots
Daempferueberzug
Ensemble Protections D’amortisseur
ショックブーツ
67397 󱤑O-ring 11.5x15x1.8mm
O-ring 1.5x15x1.8mm
Joint torique 1.5x15x1.8mm
Oリング11.5x15x1.8mm
67491
Steering Linkage Set
Lenkgestaenge Set (D8)
Tringlerie de direction
ステアリングリンケージセット
67515 󱤎Silicone O-ring P-4
Silikon O-ring P-4
Joint torique silicone P-4
シリコンＯリングP-4
67515 󱤒Bladder 18x4.7mm
Daempfermembran 18x4.7m
m
Coupelle 18x4.7mm
ブラダー18x4.7mm
67515 󱤐O-Ring P-10
O-Ring P-10
Joint torique P-10
ＯリングP-10
67515 󱤑Rod Guide
Kolbenfuehrung
Guide d’axe,
ロッドガイド
67516
Ball End Set
Kugelpfannen Set (D8)
Jeu embout sphérique
ボールエンドセット
67528 󱤏O-Ring P-19
O-Ring P-19
Joint torique P-19
ＯリングP-19
HBC8003
Front Bumper
Frontrammer
Pare-Chocs
フロントバンパー
HBC8009-1 󱤎Differential Case
Getriebegehaeuse
Boîtier différentiel
デフケース
HBC8009-1 󱤏Differential Case
Getriebegehaeuse
Boîtier différentiel
デフケース
HBC8009-1 󱤐
HBC8019
Differential Housing
Differentialgehaeuse
Logement du différentiel
デフハウジング
HBC8021
Differential Pads
Differentialdichtung
Logement du différentiel
デフパッド
HBC8058-1
Sw. Dust-proof Cover Black
Schalterabdeckung Schwarz
Cache antipoussière noir sw.
SWダストプルーフカバー（ブラック）
HBC8086
A
ntenna
A
ntenne
A
ntenne
アンテナ
66247
Steering Ballend 6.8mm
Kugelkopf 6.8mm (Lenkung/Light Stad)
Rotule de direction 6.8mm
ステアリングボールエンド6.8mm
HBC8100
6.8mm Ball End
Kugelpfanne 6.8mm
Embout sphérique 6,8mm
6.8mmボールエンド
Shown actual size
In Originalgröße abgebildet
Taille réelle
原寸大1:1
Shown actual size
In Originalgröße abgebildet
Taille réelle
原寸大1:1
68187
Spacer 3x8.5x5mm
SPACER 3x8.5x5mm
Espaceur 3x8.5x5mm
スペーサー3x8.5x3mm

12
Pièces en plastique
プラスチックパーツPlastic Parts
Kunststoff Teile
67356 󱤏Stone Guard(Right)
Steinschutz(Rechts/D8)
Antigravillonnage (gauche)
ストーンガード（右）
67356 󱤎Stone Guard(Left)
Steinschutz(Links/D8)
Antigravillonnage (droit)
ストーンガード（左）
67368 󱤎Radio Tray Set
Oberdeck Set (D8)
Ensemble casier radio
ラジオトレーセット
67368 󱤏
67368 󱤐
67368 󱤑
67368 󱤒
67368 󱤓
67376
Servo Arm Set
Servo Arm Set (D8)
Ensemble bras de servo
サーボアームセット󱤏󱤎󱤐
67378
Servo Horn Set
Servohorn Set (D8)
Ensemble palonnier de servo
サーボホーンセット󱤏󱤎󱤐
67381
Rear Suspension Arm Set
Schwingen Set Hinten (D8)
Jeu bras de suspension arrière
リアサスペンションアームセット
67382
Rear Chassis Stiffener Mount
Halter Fuer Chassis-strebe Hinten (D8)
Support de raidisseur de châssis arrière
リアシャーシステフナーマウント
67383
Rear Chassis Stiffener
Chassis-strebe Hinten (D8)
Raidisseur de châssis arrière
リアシャーシステフナー
67385
Front Suspension Arm Set
Schwingen Set Vorne (D8)
Ensemble bras de suspenson avant
フロントサスアームセット
67386
Front Hub Carrier Set (Right/Left/10deg)
Lenkhebeltraeger Vorne (R,L/10 grad/D8)
Ens. porte-moyeu avant (gauche/droit/10 deg.)
フロントハブキャリアーセット（右/左/10度）󱤏󱤎
67394 󱤎Servo Saver Crank Set
Servo Saver Crank Set
Ens. Sauve servo crank
サーボセイバークランクセット
67394 󱤏
67394 󱤐
67400
Steering Brace
Lenkungs-Strebe (D8)
Renfort de direction
ステアリングブレース
67401
Front Chassis Stiffener
Chassis-strebe Vorne (D8)
Raidisseur de châssis avant
フロントシャーシステフナー
67411
Body Mount Set
Karosseriehalter Set (D8)
Jeu montage de carrosserie
ボディマウントセット󱤏󱤎
67419
Differential Mount
Differential-Halterung
Support différentiel
デフマウント
67420
Center Diff Mount Cover
Mitteldifferential-halter Abdeckung (D8)
Cache support de différentiel central
センターデフマウントカバー
67527
HB Dish Wheels (White)
HB Dish Felgen (Weiss)
Jantes voile plein HB (blanche)
HBディッシュホイール(ホワイト)
67521 󱤎67521
Wing Mount Set
Fluegelhalter Set (D8)
Ensemble de montage aileron
ウイングマウントセット
67521 󱤏
67521 󱤐
67524
Fuel Tank Set
Tank Set (D8)
Ensemble réservoir à carburant
フューエルタンクセット67524 󱤕67524 󱤏67524 󱤎
67524 󱤐67524 󱤑67524 󱤒67524 󱤓67524 󱤔
66791 󱤎Deck Wing (Black)
Heckfluegel (Schwarz)
Aileron arrière (noir)
デッキウイング（ブラック）66791 󱤏
67625
Diff Mount Spacers
Differentialhalter Spacer
Espaceur de montage pour dif
デフマウントスペーサー

13
HB / Airtronics / JR / KO / Sanwa
サンワHitec
ハイテックHPI / Futaba
フタバ
100554
Set Screw M3x14mm
Madenschraube M3x14mm
Vis sans tête M3x14mm
イモネジM3x14mm
100559
Button Head Screw M3x14mm
Flachkopfschraube M3x14mm
Vis tête ronde M3x14mm
ナベネジM3x14mm
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M
3
ナイロンナットM3
100559
Button Head Screw M3x14mm
Flachkopfschraube M3x14mm
Vis tête ronde M3x14mm
ナベネジM3x14mm
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M
3
ナイロンナットM3
Z087
Flat Head Screw M3x20mm
Senkkopfschraube M3x20mm
Vis tête plate M3x20mm
サラネジM3x20mm
Z084
Flat Head Screw M3x12mm
Senkkopfschraube M3x12mm
Vis tête plate M3x12mm
サラネジM3x12mm
3
Assembly Instruction
Montage Anleitung le mode d’emploi pour l’assemblage シャーシの組み立て1Montage de la tringlerie de direction
ステアリングリンケージの組立てSteering Linkage Assembly
Montage des Lenkgestänges
2
67534
67534
67206
67206
67491
67491
100554
100559
67376
Z663
x1
x1
x1
x1
x3
Open Bag A
Tüte A öffnen
Ouvrir le sachet A
BagAを使用しますA
BAG
67376 󱤎67376 󱤏67376 󱤐23
24
25
Montage de la colonne de direction
ステアリングクランクの組立てSteering Crank Assembly
Montage des Lenkungspfostens
67397 󱤑67397 󱤏67397 󱤐67394 󱤎67394 󱤏67397 󱤎Z663
Z084
Z084
Z663
Z087
Z087
67514
67514
100559
67203
67203
67394
67398 Z663
2.5mm
A 01
A 02
x2
x2

14
4
Z083
Flat Head Screw M3x10mm
Senkkopfschraube M3x10mm
Vis tête plate M3x10mm
サラネジM3x10mm
Z307
Flat Head Screw M4x10mm
Senkkopfschraube M4x10mm
Vis tête plate M4x10mm
サラネジM4x10mm
94554
Button Head Screw M4x10mm
Flachkopfschraube M4x10mm
Vis tête ronde M4x10mm
ナベネジM4x10mm
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M3
ナイロンナットM3
Z354
Button Head Screw M3x12mm
Inbus-flachkopfschraube M3x12mm
Vis tête ronde M3x12mm
ナベネジM3x12mm
100556
Flat Head Screw M3x14mm
Senkkopfschraube M3x14mm
Vis tête plate M3x14mm
サラネジM3x14mm
3Montage de la protéction inferieure
サイドガードの組立てSide Guard Assembly Zusammenbas des Seitlicher Schutz
HBC8088
HBC8088
HBC8088
HBC8088
Z354
Z663
Z663
94554
94554
67400
67401
100556
67195
67195
Z307
Z083
Z083
Z083
Z083
Z083
Z083
Z083
Z083
Z307
67194
x8
x2 67356 󱤏67356 󱤎Steering Linkage Assembly
Einbau des Lenkgestanges
Mise en place de la tringlerie direction
ステアリングリンケージの取付けA 03
A 04
x1
x1
x2
x2

15
Z086
Flat Head Screw M3x18mm
Senkkopfschraube M3x18mm
Vis tête plate M3x18mm
サラネジM3x18mm
Z721
Set Screw M4x4mm
Madenschraube M4x4mm
Vis sans tête m4x4mm
イモネジM4x4mm
HBC8022
Differential Shaft
Differentialwelle
Axe de différentiel
デフシャフト
6811
O-Ring 6x9.5x2mm (Black)
O-Ring 6x9.5x2mm (Schwarz)
Joint torique 6x9.5x2mm (noir)
Oリング6ｘ9.5ｘ2mm(ブラック)
67200
Light Weight Differential Shaft
Differentialwelle (Extra Leicht)
Axe différentiel léger
ライトウェイトデフシャフト
HBC8122-6
Silicone Oil #7000
Silikon Daempferoel #7000
Huile silicone 7000
シリコンオイル#70005
Fill to top of cross shafts with silicone diff oil.
Füllen Sie das Gehäuse bis zum Wellenkreuz mit Silikon-Differential-Öl.
Remplissez d’huile jusqu’en haut des arbres transversaux avec de
l’huile silicone pour différentiel.

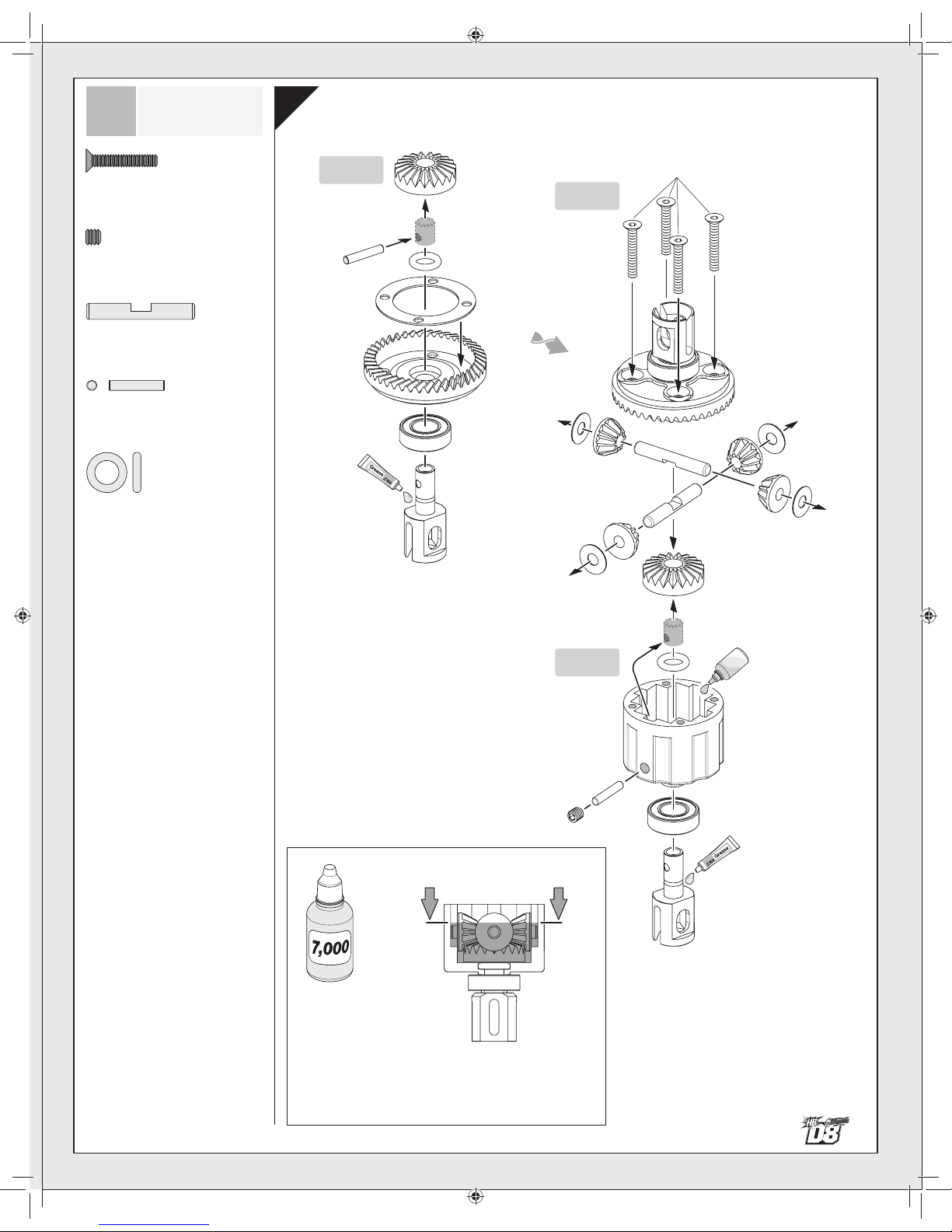

デフシャフトが隠れるまでシリコンオイルを満たします。Montage du différentiel
デフの組立てDifferential Assembly
Montage des Differentials
x1
x2
x2
x2
x4
HBC8020-1
HBC8020-1
Z721
Z086
6811
HBC8021
67191
67211
67211
6811
HBC8019
Open Bag B
Tüte B öffnen
Ouvrir le sachet B
BagBを使用しますB
BAG
B 01
B 02
B 03
HBC8101-1 󱤎67200
67200
HBC8101-1 󱤎HBC8101-1 󱤎HBC8101-1 󱤎HBC8101-1 󱤏HBC8022
HBC8022
HBC8101-1 󱤏HBC8101-1 󱤏HBC8101-1 󱤏HBC8101-1 󱤐HBC8101-1 󱤐HBC8122-6
Silicone Oil #7000
Silikon Daempferoel #7000
Huile silicone 7000
シリコンオイル#7000Z164
Grease
Fett
Graisse
グリス

16
8
100555
Set Screw M4x3mm
Madenschraube M4x3m
m
Vis sans tête M4x3mm
セットスクリューM4x3mm
Z721
Set Screw M4x4mm
Madenschraube M4x4m
m
Vis sans tête m4x4mm
イモネジM4x4mm
94676
Cap Head Screw M3.5x18mm
Inbusschraube M3.5x18mm
Vis tête cylindrique M3.5x18mm
キャップネジM3.5x18mm
86598
Washer 13x16x0.2mm
Scheibe 13x16x0.2mm
Rondelle 13x16x0.2mm
シム13x16x0.2mm
67404 󱤏Coupling
Koppelung
Accouplement
カップリング
67404 󱤎Pin
Stift
Goupille
ピン
Z704
Set Screw M3x8mm
Madenschraube M3x8mm
Vis hallen sans tete M3x8mm
イモネジM3x8mm
67199
Light Weight Ball (6mm)
Extra leichte Kugel (6mm)
Rotule légère (6mm)
ライトウェイトボール（6mm）
6
Montage de l’axe de DCJ transmission avant central
DCJセンタードライブシャフトの組立て
DCJ Center Front Drive Shaft Assembly
Montage des vorderen DCJ Mittel Kardan
x2
x2
x2
x1
x4
x2
x2
x2
7Montage du boîtier de différentiel
デフケースの組み立てDifferential Case Assembly
Montage des Differentialgehäuses
67499
86598
86598
94676
94676
Z721
HBC8020-1
HBC8020-1
67199
100555
Turn Slightly
Leicht drehen
Tournez légèrement
少しひねります
Make 2
2 Stück
2 fois
2個作ります2x
Montage de la barre antiroulis
スタビライザーリンケージの組み立てSway Bar Linkages Assembly
Montage der Stabilisatoranlenkung
B 04
B 05
B 06
67404 󱤎67217 󱤎67217 󱤐67404 󱤏67404 󱤏67217 󱤏HBC8009-1 󱤎HBC8108
HBC8108
Z704
HBC8009-1 󱤏Z159
Thread Lock
Schraubensicherung
Frein à filet
ネジロック剤Z164
Grease
Fett
Graisse
グリス

17
Z700
Set Screw M3x3mm
Madenschraube M3x3mm
Vis sans tête M3x3mm
イモネジM3x3mm
Z702
Set Screw M3x5mm
Madenschraube M3x5mm
Vis hallen sans tete M3x5mm
イモネジM3x5mm
Z492
TP. Binder Head Screw M2.2x4.8mm
Flachkopfschneidschraube M2.2x4.8mm
Vis TP. Tole tete plate M2.2x4.8mm
T.PバインドネジM2.2x4.8mm
100555
Set Screw M4x3mm
Madenschraube M4x3m
m
Vis sans tête M4x3mm
セットスクリューM4x3mm
67404 󱤏Coupling
Koppelung
Accouplement
カップリング
67404 󱤎Pin
Stift
Goupille
ピン
Z740
Set Screw M5x4mm
Madenschraube M5x4mm
Vis sans tête M5x4mm
イモネジM5x4mm
94505
Cap Head Screw M4x12mm
Inbusschraube M4x12mm
Vis tête cylindrique M4x12mm
キャップネジM4x12mm
HBC8096
3x17mm Shaft
Stift 3x17mm
Axe 3x17mm
3x17mmシャフト

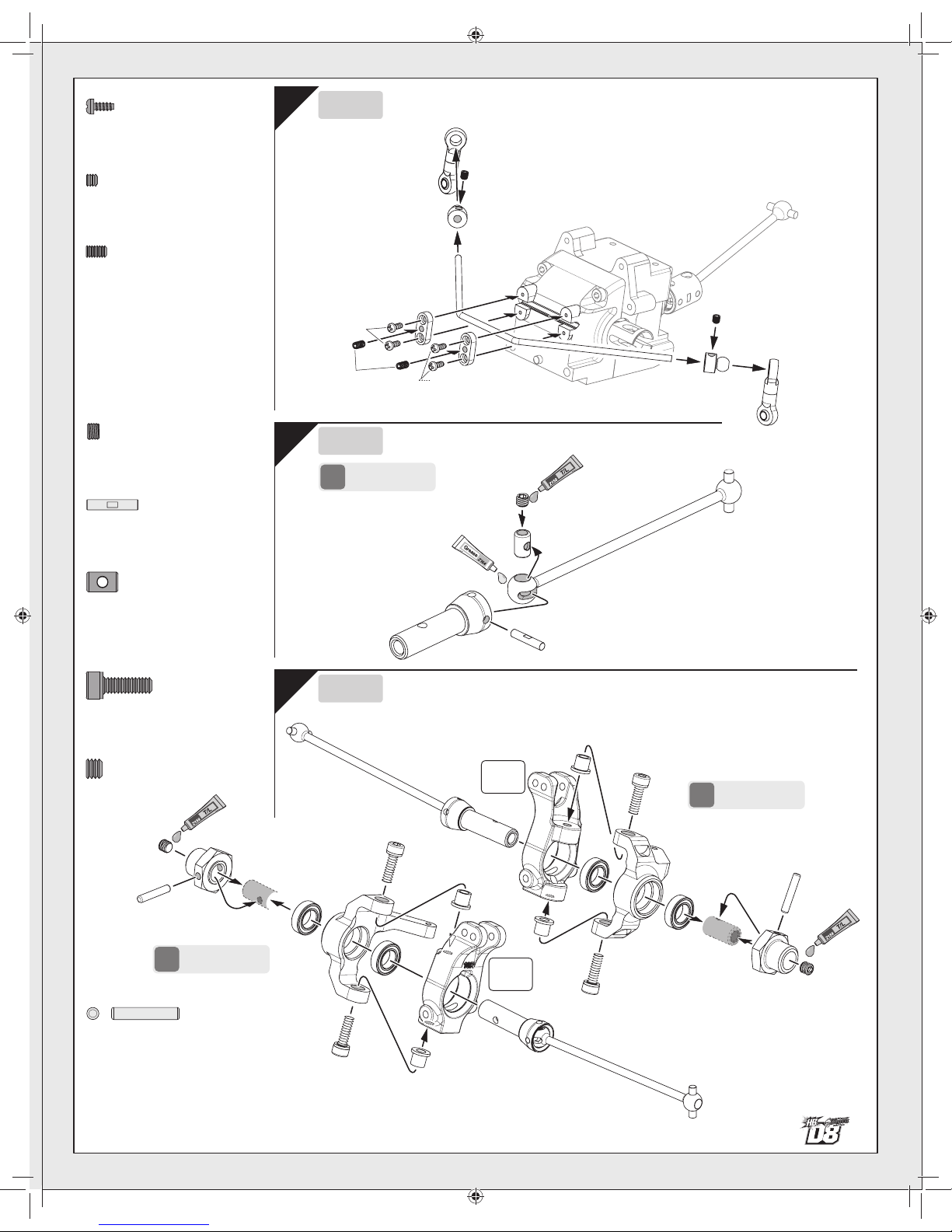

DCJセンタードライブシャフトの組立て9Mise en place de la barre antiroulis avant フロントスタビライザーの取り付けFront Sway Bar Installation
Einbau des vorderen Stabilisators
10
11
Montage de l’axe de transmission avant
フロントドライブシャフトの組み立てMontage du porte-moyeu avant
フロントハブキャリアの組み立てFront Drive Shaft Assembly
Montage der vorderen Kardans
Front Hub Carrier Assembly
Montage der vorderen Lenkhebelträger
Z700
Z700
67511
Z492
Z492
Z702
Adjust set screw little by little until sway bar moves freely without exessive play.
Ziehen Sie die Madenschraube langsam an und beachten Sie, dass sich der
Stabilisator leicht bewegen lässt, jedoch nicht zu viel Spiel hat.
Ajustez la vis sans tête par petits incréments jusqu’à ce que la barre antiroulis
bouge librement sans jeu excessif.
スタビライザーが軽く動くようにセットスクリューの締め込みを調整します。
Make 2
2 Stück
2 fois
2個作ります2x
67402
67405
100555
67201
67201
67201
67201
94505
94505
94505
94505
67438
67438
67438 67438
67196
67196
Z740
Z740
HBC8096
HBC8096
Left
Links
Gauche
左L
Right
Rechts
Droite
右R
10 R
10 L
B 06
B 07
B 08
67207
67207
HBC8009-1 󱤐HBC8009-1 󱤐x4
x2
x2
67404 󱤎67386 󱤏67386 󱤎67216 󱤎67216 󱤏67404 󱤏x2
x2
x2
x4
x2
x2
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492
Z492

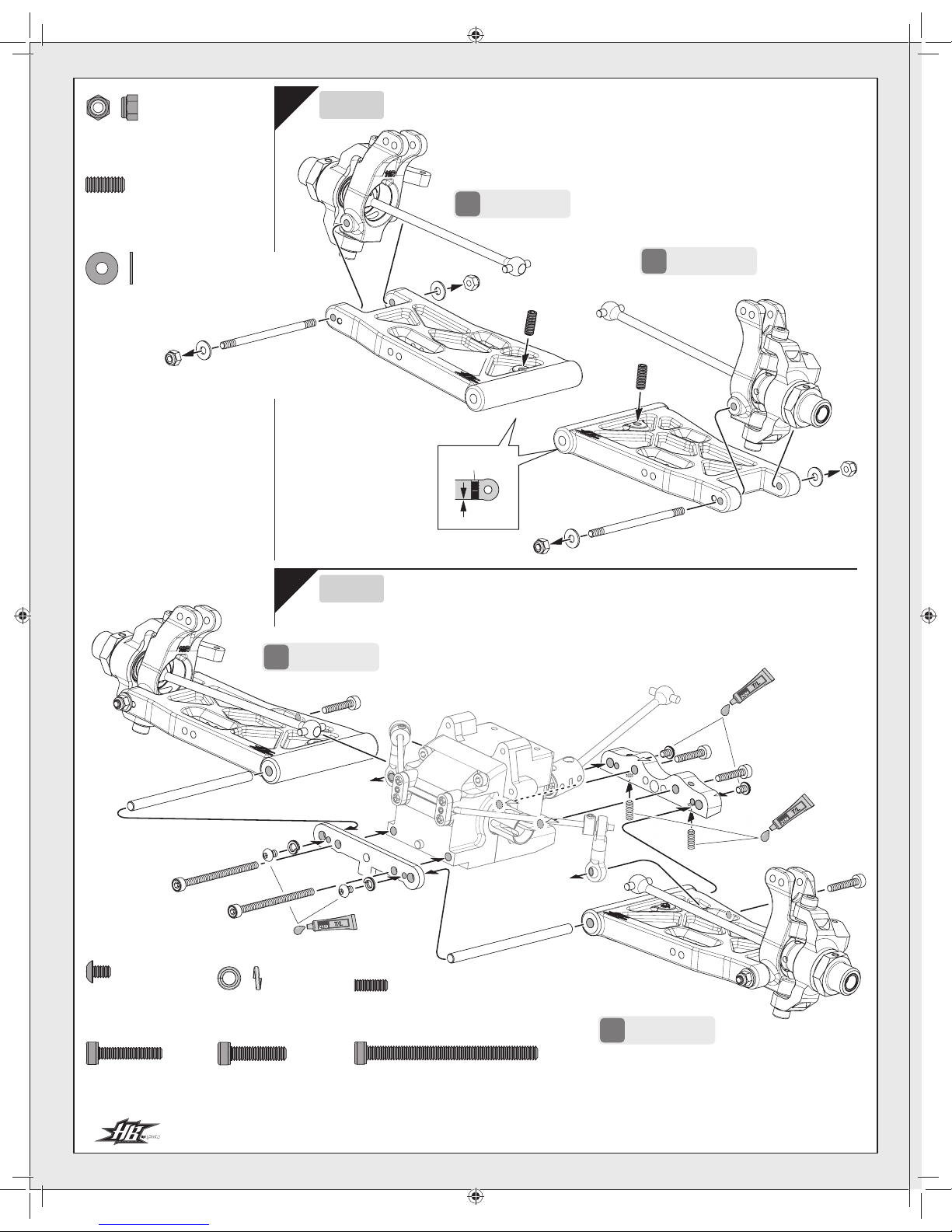

18
Left
Links
Gauche
左L
Right
Rechts
Droite
右R
Z725
Set Screw M4x10mm
Madenschraube M4x10mm
Vis sans tête m4x10mm
イモネジM4x10mm
Z725
94388
Cap Head Screw M3x16mm
Inbusschraube M3x16mm
Vis tête cylindrique M3x16mm
キャップネジM3x16mm
94677
Cap Head Screw M3.5x42mm
Inbusschraube M3.5x42mm
Vis tête cylindrique M3.5x42mm
キャップネジM3.5x42mm
100558
Button Head Screw M3x4mm
Flachkopfschraube M3x4mm
Vis tête ronde M3x4mm
ナベネジM3x4mm
94675
Cap Head Screw M3.5x14mm
Inbusschraube M3.5x14mm
Vis tête cylindrique M3.5x14mm
キャップネジM3.5x14mm
Z800
Spring Washer 3x6mm
Federscheibe 3x6mm
Rondelle elastique 3x6mm
スプリングワッシャー3x6mm
Z224
Washer M3x8mm
Unterlagscheibe M3x8mm
Rondelle M3x8mm
ワッシャーM3x8mm
x4
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M
3
ナイロンナットM3
Z704
Set Screw M3x8mm
Madenschraube M3x8mm
Vis hallen sans tete M3x8mm
イモネジM3x8mm
12 Montage du bras de suspension avant
フロントサスペンションの組み立てFront Suspension Arm Assembly
Montage der vorderen Schwingen
13 Montage du bras de suspension avant
フロントサスペンションの組み立てFront Suspension Arm Assembly
Montage der vorderen Schwingen
x2
x4
68184
68184
67415
67415
Z663
Z663
Z663
Z663
67385
67385
Z725
Z725
94388
94388
94675
94675
100558
100558
Left
Links
Gauche
左L
Right
Rechts
Droite
右R
Z800
Z800
100558
100558
94677
94677 67391
B 09
B 10
x4 x2 x2
x2 x2 x2
67384
Z704
Z704
Z224
Z224
Z224
Z224

19
6mm
32mm
B 11
B 12
B 13
Z354
Button Head Screw M3x12mm
Inbus-flachkopfschraube M3x12mm
Vis tête ronde M3x12mm
ナベネジM3x12mm
Z542
Cap Head Screw M3x8mm
Inbusschraube M3x8mm
Vis tête cylindrique M3x8mm
キャップネジM3x8mm
15
16
14 Montage de la platine de suspension
ショックタワーの組み立てShock Tower Assembly
Montage der Dämpferbrücke
Montage du bras supérieur avant
フロントアッパーアームの組み立てMontage de la barre de direction
ステアリングロッドの組み立てFront Camber Link Assembly
Montage der vorderen, oberen Querlenker
Streering Rod Assembly
Montage der Lenkstangen
x5
x2
67202
67202
67210
67516
67516
67205
HBC8018-1
67204
Z354
Z354
Z542
Z542
66247
67206
67464
HBC8100
Make 2
2 Stück
2 fois
2個作ります2x
Make 2
2 Stück
2 fois
2個作ります2x
67411 󱤎

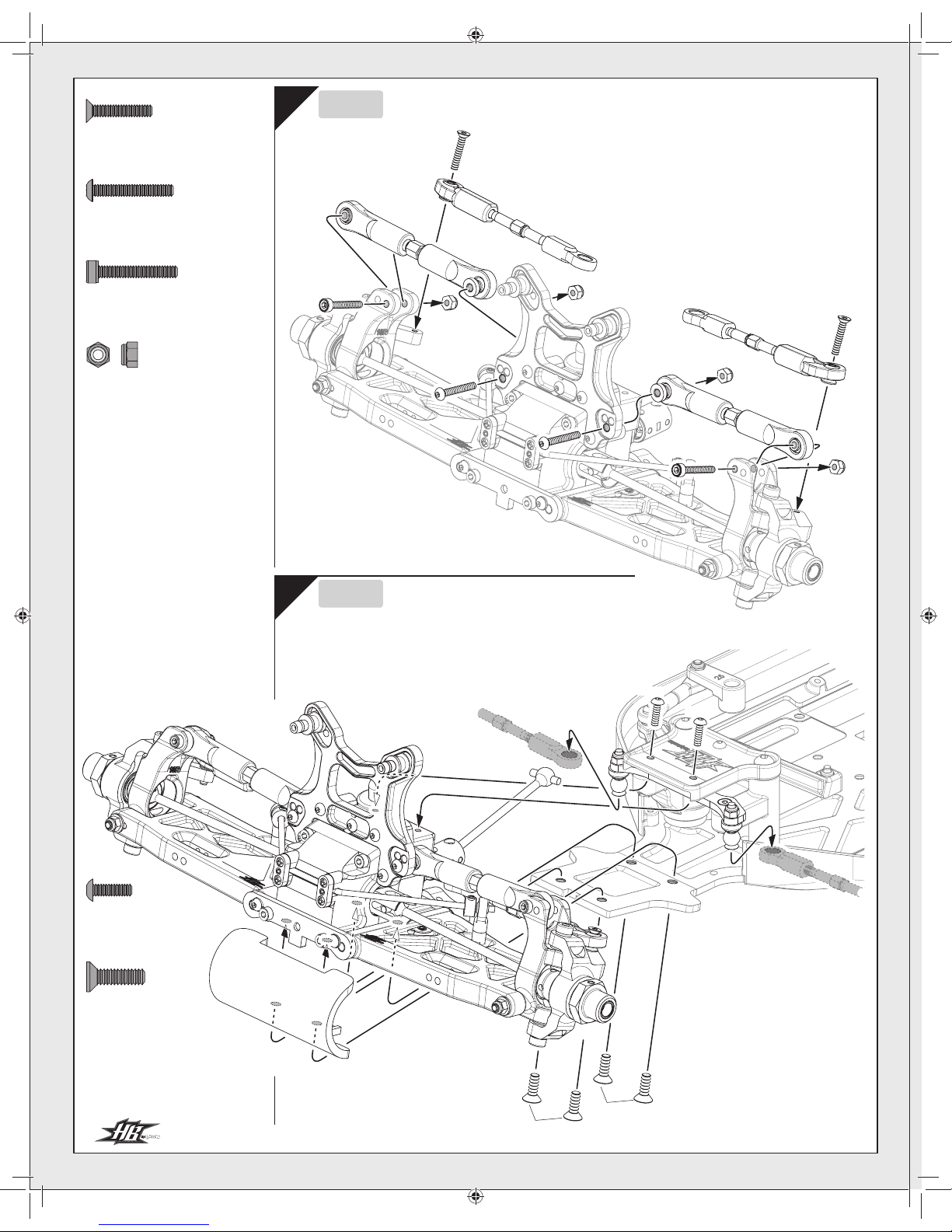

20
B 14
100557
Flat Head Screw M3x16mm
Senkkopfschraube M3x16mm
Vis tête plate M3x16mm
サラネジM3x16mm
Z547
Cap Head Screw M3x20mm
Inbusschraube M3x20mm
Vis tête cylindrique M3x20mm
キャップネジM3x20mm
Z357
Button Head Screw M3x20mm
Inbus-flachkopfschraube M3x20mm
Vis tête ronde M3x20mm
ナベネジM3x20mm
Z663
Lock Nut M3
Stoppmutter M3
Contre-écrou M3
ナイロンナットM3
94531
Flat Head Screw M4x15mm
Flachkopfschraube M4x15m
m
Vis tête plate m4x15mm
サラネジM4x15mm
Z353
Button Head Screw M3x10mm
Inbus-flachkopfschraube M3x10mm
Vis tête ronde M3x10mm
ナベネジM3x10mm
18
Mis en Place des parois avant
フロントバルクの取付けFront Clip Installation
Einbau der Vorderen Differentialgehäuse
Mise en place du bras supérieur avant
フロントアッパーアームの取り付けFront Camber Link Installation
Einabau der vorderen, oberen Querlenker
17
x2
x2
x2
x4
100557
100557
Z547 Z663
Z663
Z663
Z663
Z547
Z357
Z357
B 15
94351
94351
HBC8003
Z353
Z353
x4
x2
